シェブロンシール

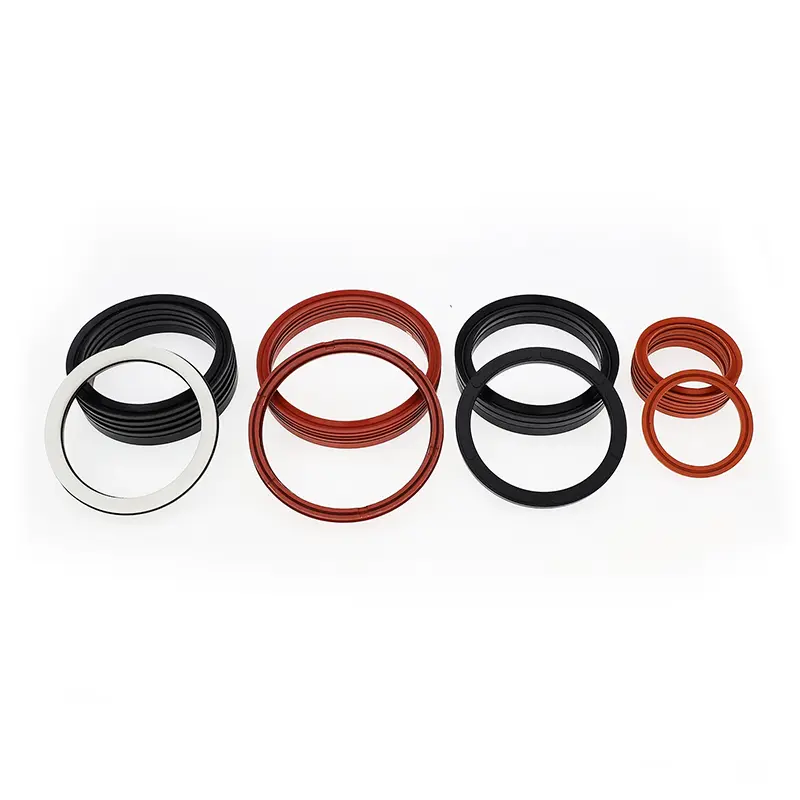

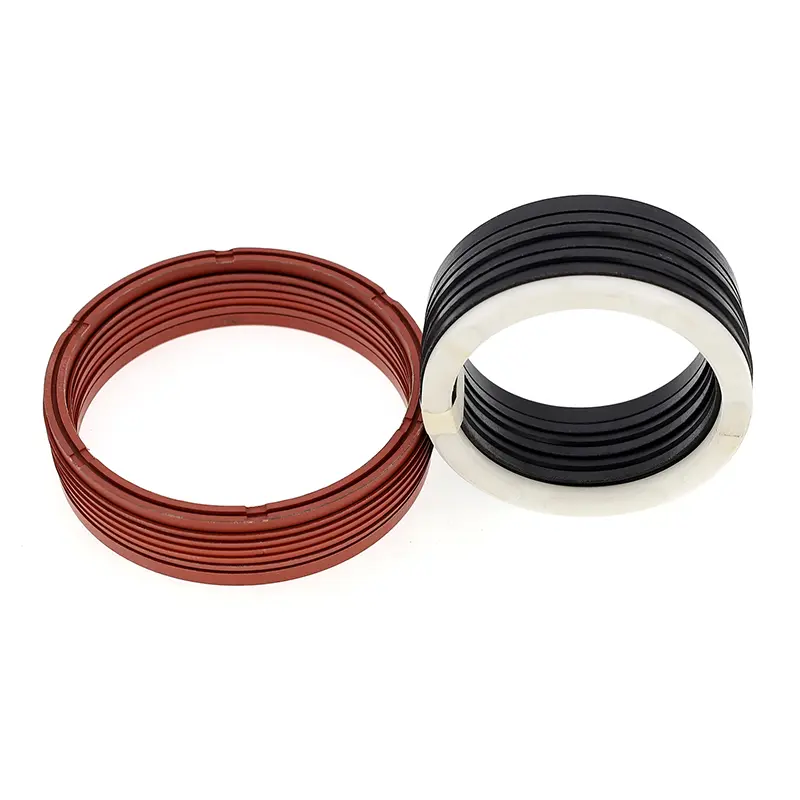

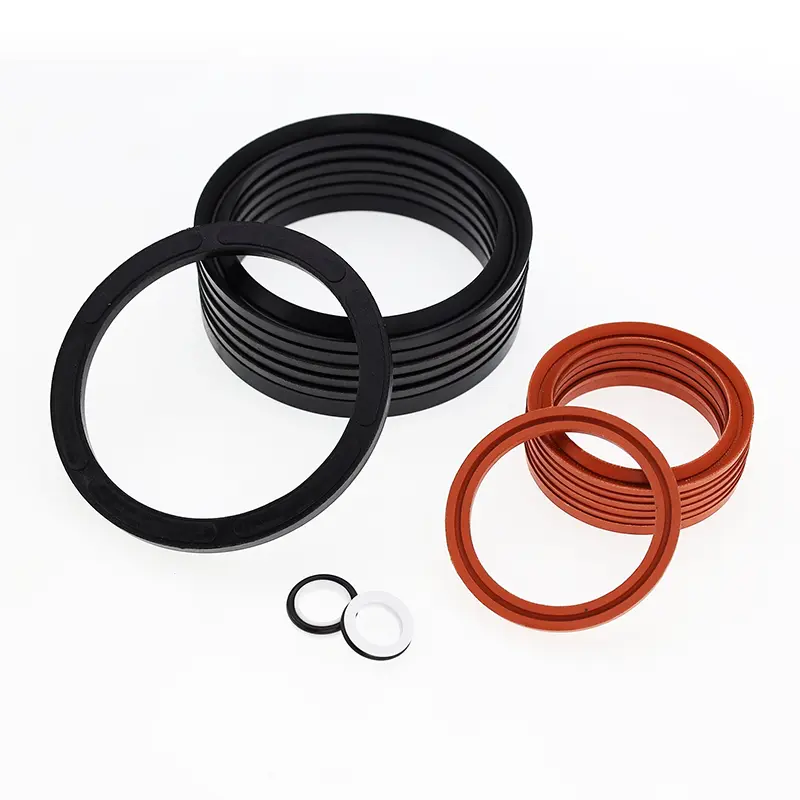

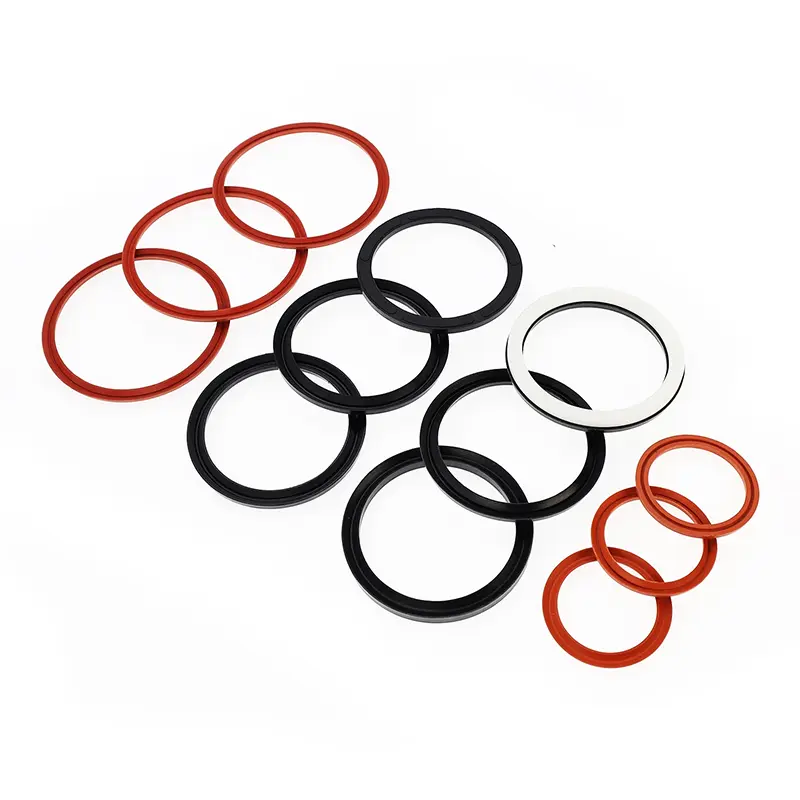

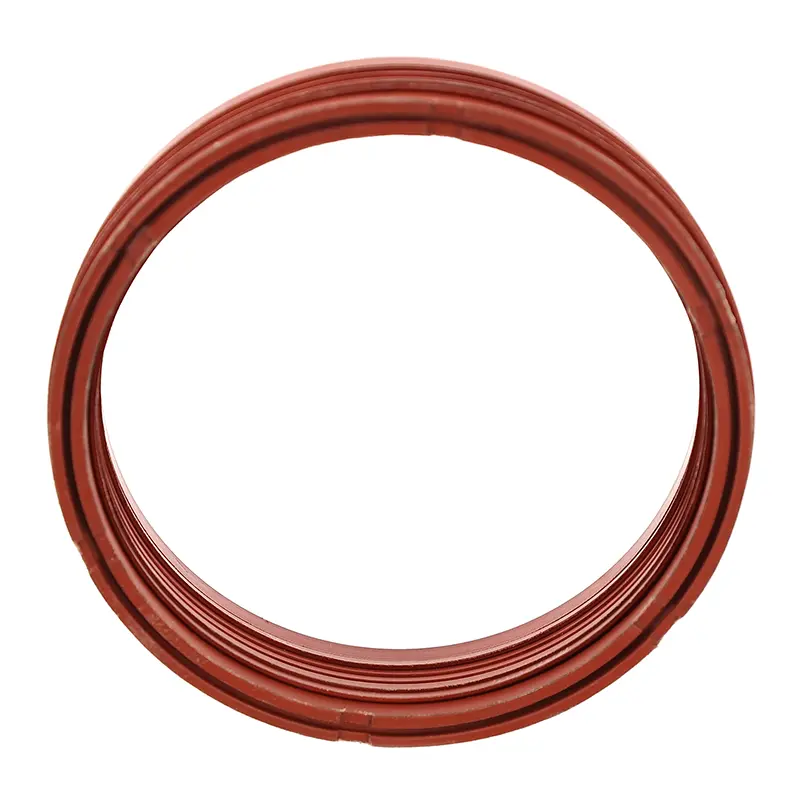

ピストンロッド用の V 字形コンビネーションシールは、1 セット (少なくとも 3 つ) の V 字形シールリング、コンプレッションリング、およびサポートリングで構成されます。往復油圧用途の一方向圧力シールに適しています。取り付けの際には、シール材と互換性のあるグリースを塗布する必要があります。一体型（閉じた）溝には設置できません。

特徴：

1. 豊富な材質を取り揃えておりますので、用途に合わせて最適な調整が可能です。

2. 事実上すべての媒体および要求の厳しい条件に適応し、過酷な動作条件での使用に適しています。

3. 耐用年数が長く、オイルフリー潤滑シールに適しています（適切な材料を選択した場合）。

4. ガスケットを調整することでシール性能とフリクションを調整でき、V 形シールリングを追加または削除することで軸方向の寸法を調整できます。

5. シール面の品質が悪い場合でも効果を発揮します。

適用される動作条件（極端な値が同時に現れてはなりません）

材料

1. 圧力リング材質：PTFE、ニトリルブタジエンゴム（NBR）織物、フッ素ゴムブタジエンゴム織物、ナイロン、ポリオキシメチレン

2. Vリング材質：PTFE、ニトリルブタジエンゴム（NBR）織物、フッ素ゴム、フッ素ゴムブタジエンゴム織物、ポリウレタン

3. サポートリング材質：ニトリルブタジエンゴム織物、フッ素ゴムブタジエンゴム織物、ナイロン、ポリオキシメチレン、PTFE

注文例

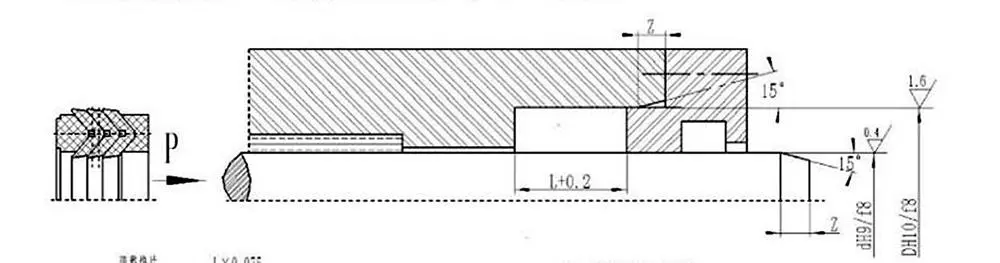

取付面取り規定

V 字型シールは、ガスケットを調整することで軸方向の寸法を調整でき、最適なシールと摩擦を実現します。軸方向寸法を調整することで、長期使用後の初期摩耗を延長することができます。調整可能なシールキャビティの軸方向寸法の推奨設計は 1.025L、調整範囲は 7.5%L です。
