圧力耐性のスケルトンオイルシールの機能は、一般に、潤滑油の漏れを防ぐために、伝送部品の出力部品から潤滑を必要とする部品を分離することです。

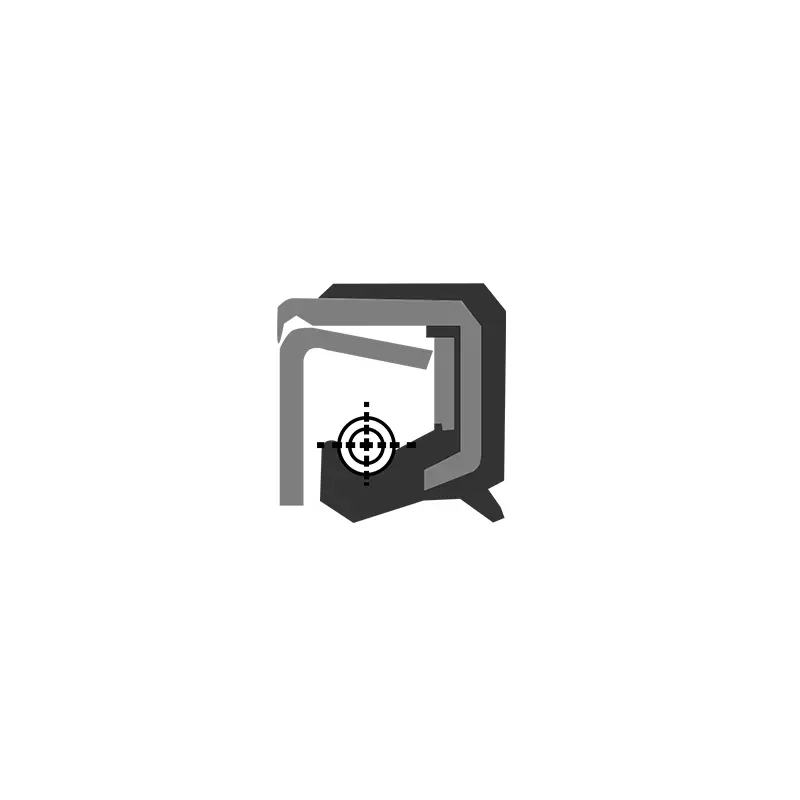

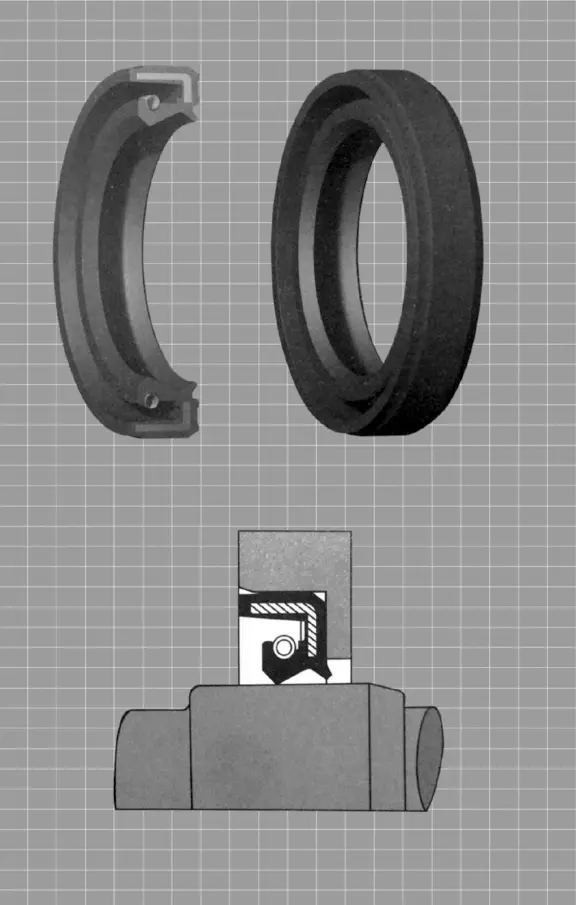

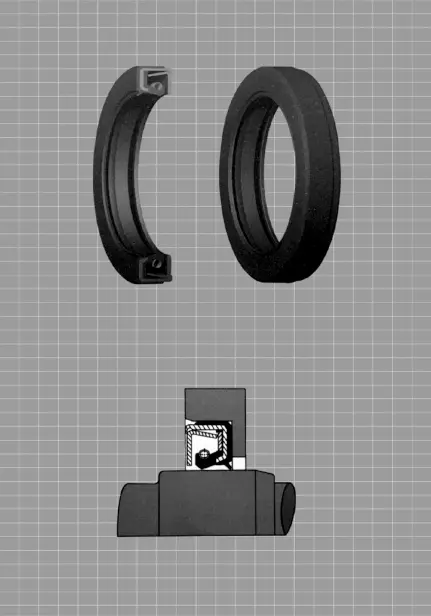

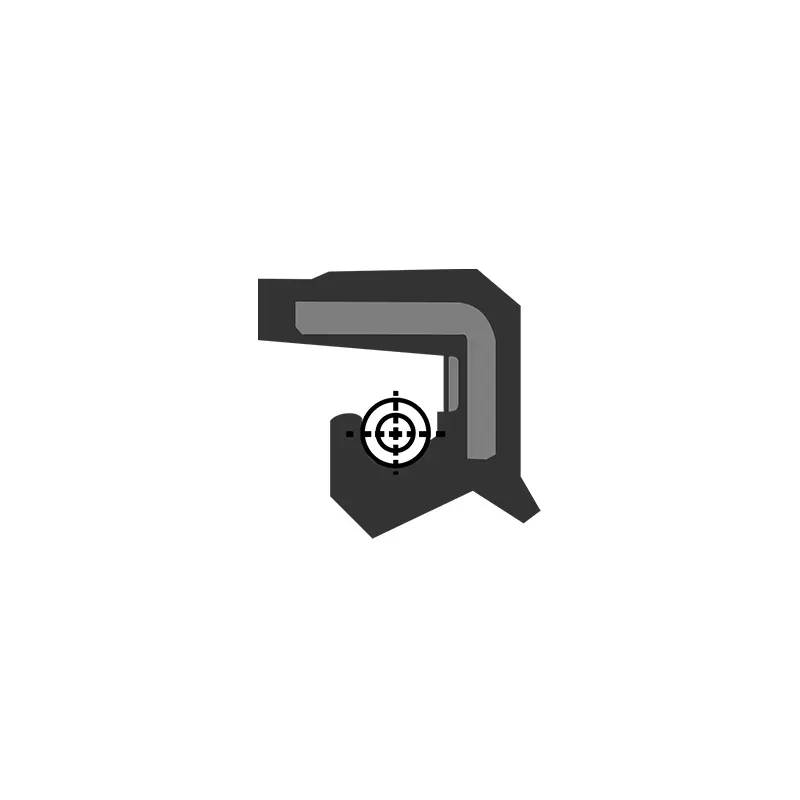

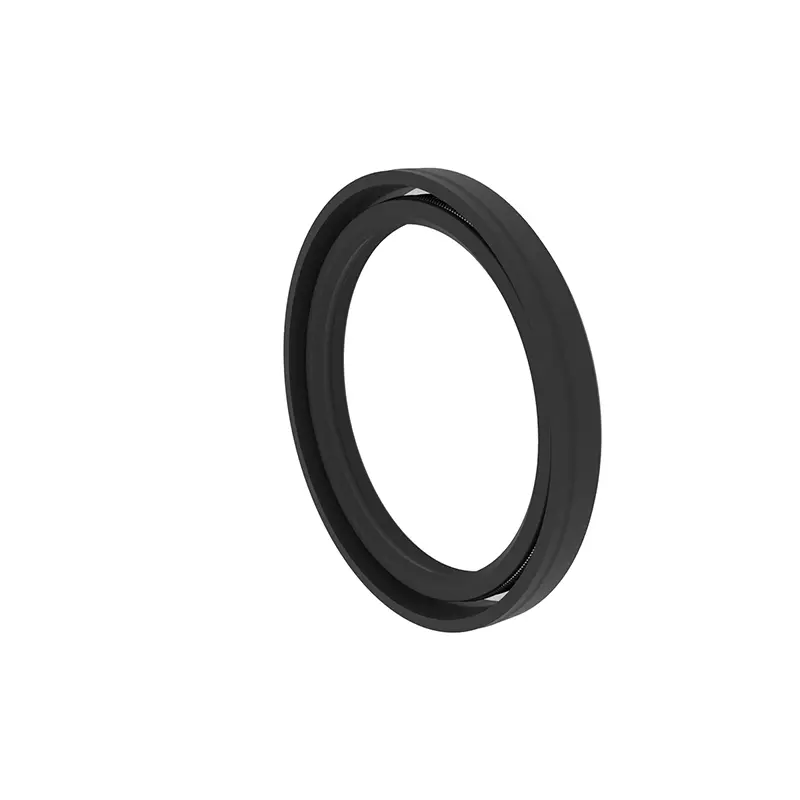

圧力耐性のスケルトンオイルシールの構造は、密閉ボディ、スケルトンの補強、自己明るいコイルスプリングの3つの部分で構成されています。シーリングボディは、さまざまな部分に応じて、底、腰、最先端、シーリングリップに分割されます。通常、自由状態のスケルトンオイルシールの内径は、シャフトの直径よりも小さく、特定の「干渉量」があります。したがって、オイルシールがオイルシールシートとシャフトに挿入された後、オイルシールの弾性力の最先端と自己明るいコイルスプリングの収縮力がシャフトに放射状のクランプ力を生成し、それにより最良のシーリング効果を得ます。全体的な圧力耐性骨格設計は、唇の変形が小さく、圧力状況での回転シャフトの密閉に使用されます。
製品機能とアプリケーション:
製品の利点:
トリプル構造設計:シールボディ、強化されたスケルトン、自己密集コイルスプリングが一緒に機能して、優れたシーリング効果を提供します。
ラジアルクランプ力:エッジの弾性力とスプリング収縮力は、最高のシーリング性能を確保するために、シャフトにラジアルクランプ力を生成します。
圧力耐性設計:全体的な圧力耐性骨格により、唇の変形が小さくなります。これは、高圧回転シャフトシーリングの機会に適しています。
幅広い適用性:圧力耐性のスケルトンオイルシールは、潤滑油の漏れを効果的に防ぐために、さまざまな回転シャフトシールに適しています。
アプリケーションシナリオ:
回転シャフトシール:圧力耐性のスケルトンオイルシールは、潤滑油の漏れを防ぐために、圧力状況でシャフトの回転に使用されます。
産業機器:機械的伝送システムや油圧システムなど、潤滑を必要とする部品を密封するのに適しています。

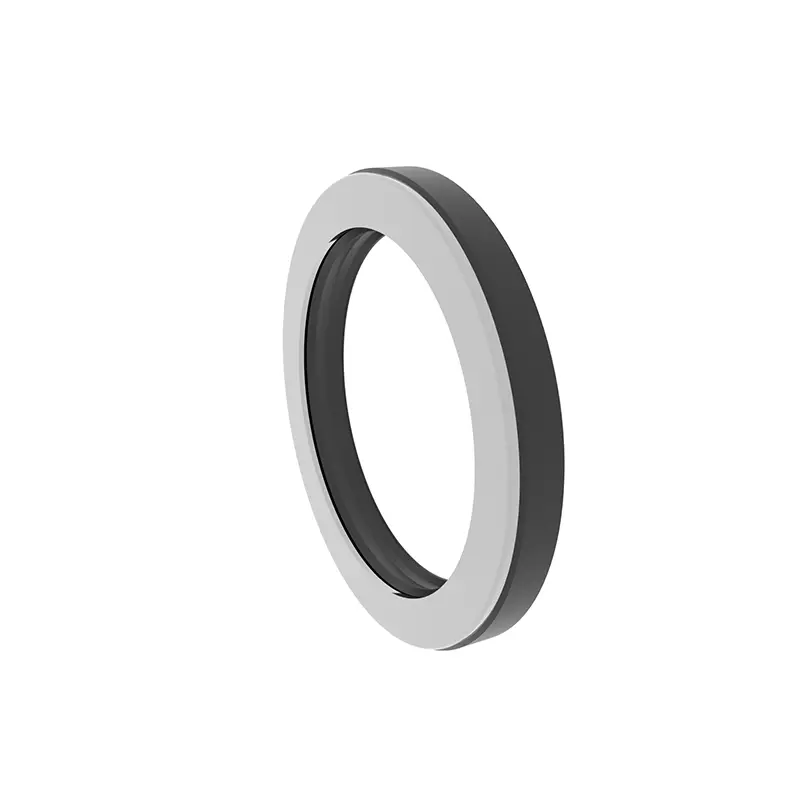

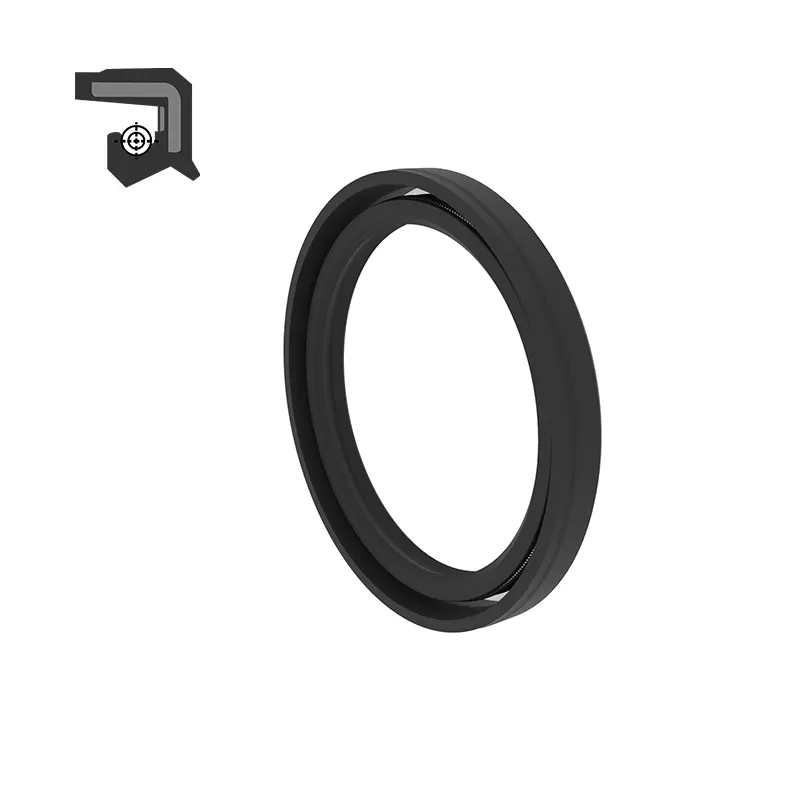

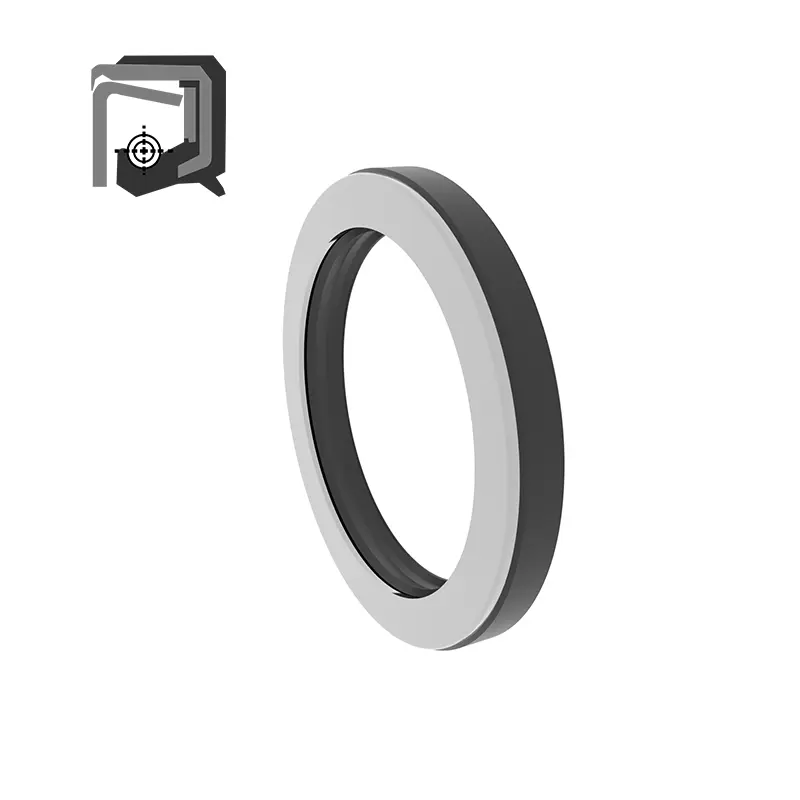

RCTCVダブルリップ高圧スケルトンオイルシール
材料:NBRニトリルゴム
中:ベース油圧オイル
作業温度℃:-25〜 +100
スピード: -
作業圧力:0.3MPa
物質的な硬度: -

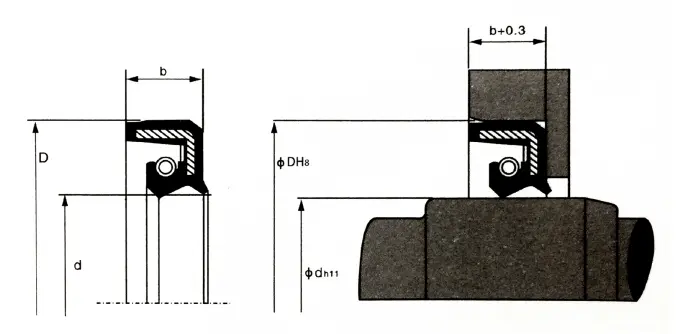

モデル | d | D | b | 注文モデル |
|
モデル | d | D | b | 注文モデル |
RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|
概要:全体的な圧力耐性骨格設計、小さな唇の変形、圧力にさらされた状況での回転シャフトの密閉に使用されます。
材料:NBRニトリルゴム
中:石油ベースの油圧油
作業温度℃:-25〜 +100
スピード: -
作業圧力:1MPA
物質的な硬度: -

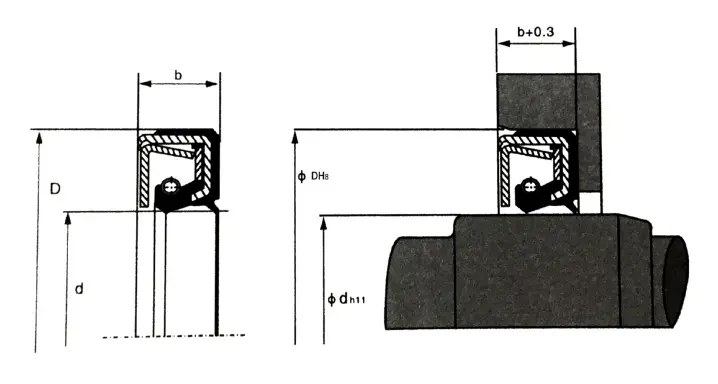

モデル | d | D | b | 注文モデル |
|
モデル | d | D | b | 注文モデル |
RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-1010 | |
RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
住所
No.1 Ruichen Road、Dongliuting Industrial Park、Chengyang District、Cingdao City、Shandong Province、China
