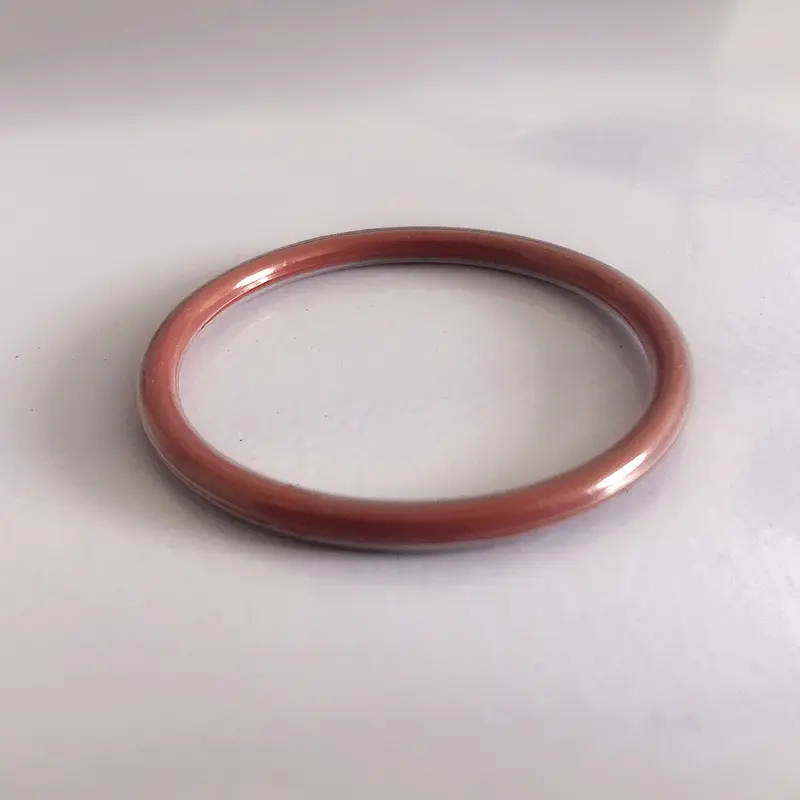

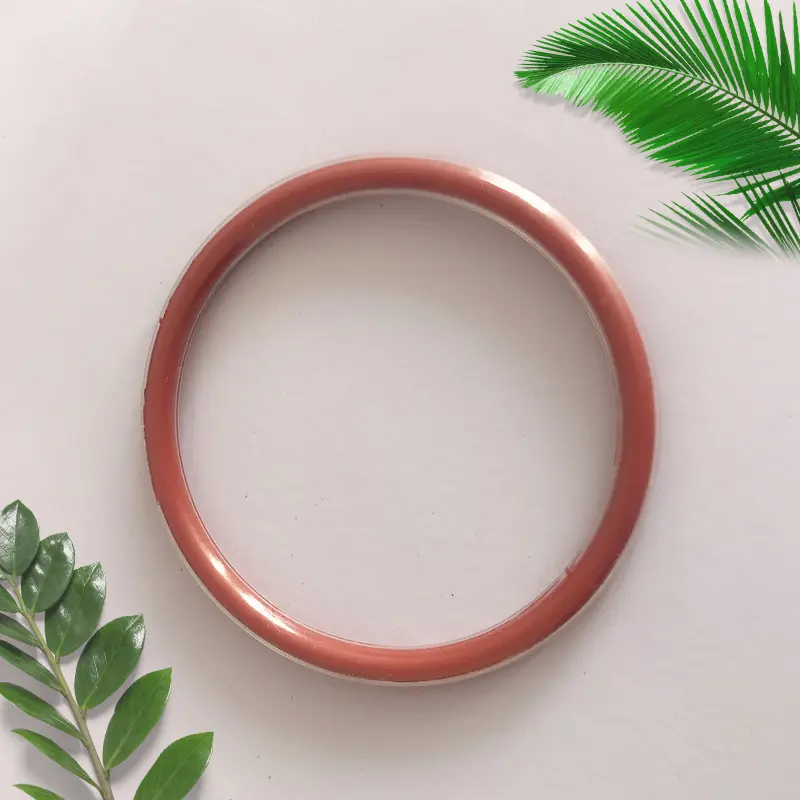

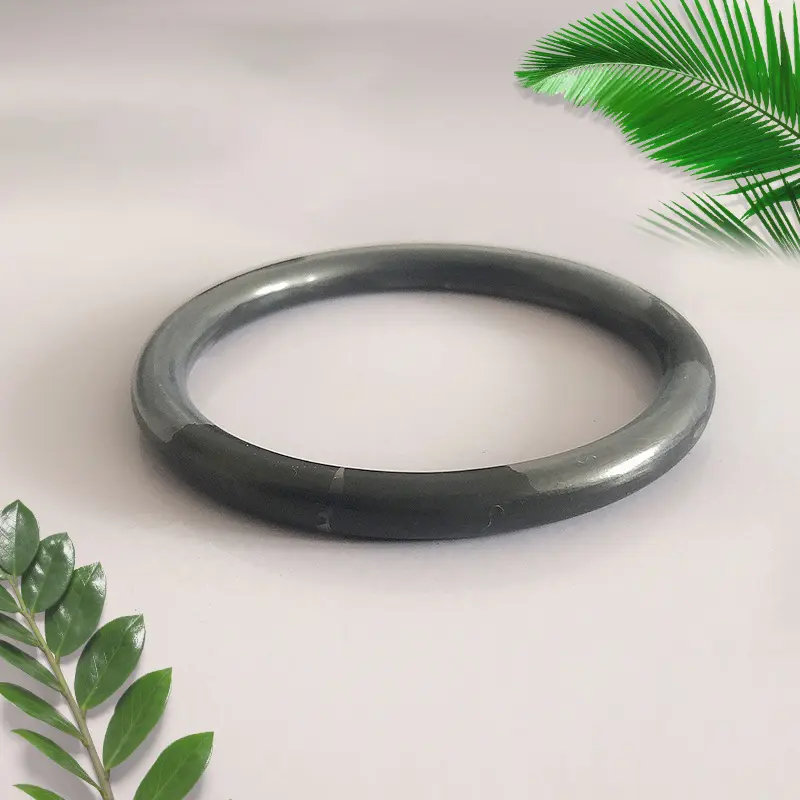

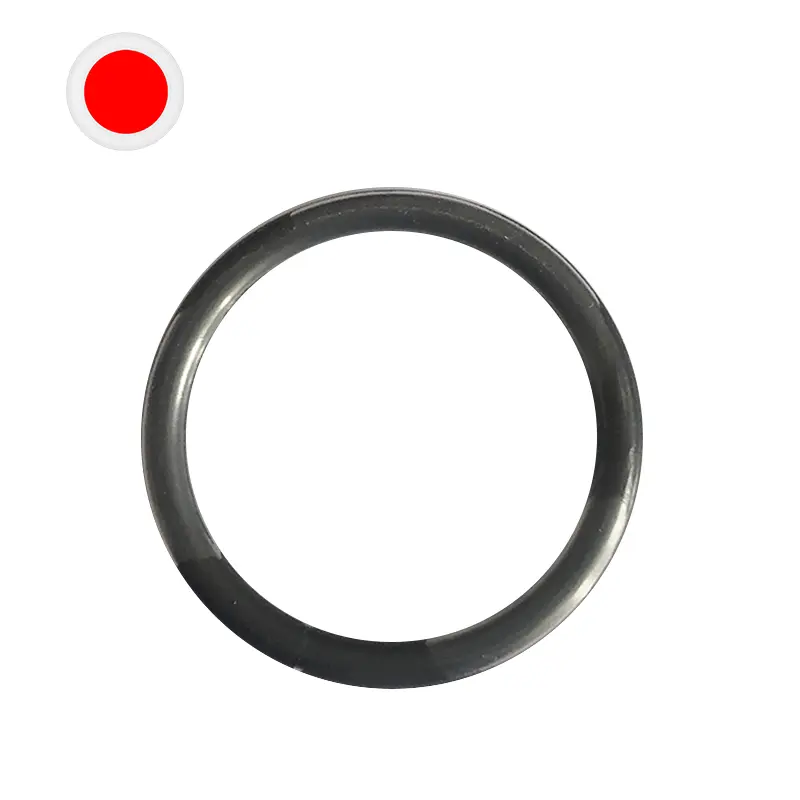

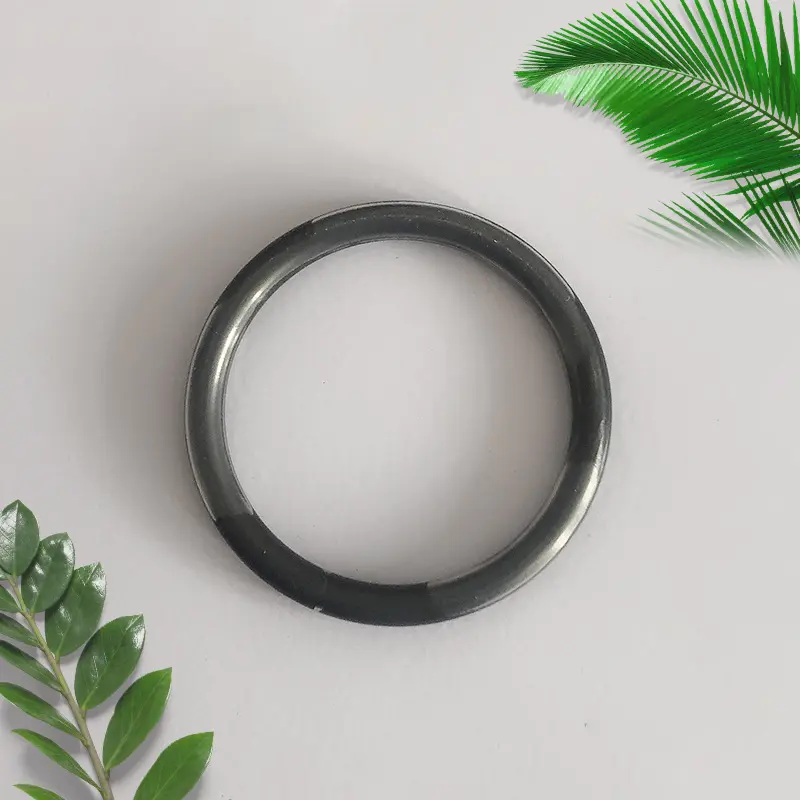

CLAD O-RINGは、ゴムの弾力性とシールとテフロンの耐薬品性を組み合わせています。シリコンまたはフルオロバーバーの内側コアと、比較的薄いテフロンFEPまたはTefon PFAの外側カバーで構成されています。
クラッドOリングのアプリケーション:ポンプとバルブ、反応容器、機械シール、フィルター、圧力容器、熱交換器、ボイラー、パイプラインフランジ、ガスコンプレッサーなど。
アプリケーション産業:化学産業、航空機の製造、製薬産業、石油および化学物質の輸送、石油精製、映画産業、冷凍工学、食品加工産業、製紙産業、染料製造、塗料噴霧など。
製品機能とアプリケーション:
利点:
CLAD O-Ringは優れた化学耐性を持ち、ほぼすべての化学媒体に適しており、広い温度範囲、良好な圧縮抵抗、高圧抵抗、抗摩擦能力、優れた浸水特性を備えており、これは優れたシーリング耐久性と長いサービス寿命を構成します。
適用される温度範囲
Teflon Fep Shell:-60℃〜205℃は、260℃で短時間使用できます。
Teflon PFAシェル:-60 ℃〜260℃は、300℃で短時間使用できます。
静的シーリングは15%〜20%です。動的シーリングは10%〜12%です。空気圧シーリングは7%〜8%です。

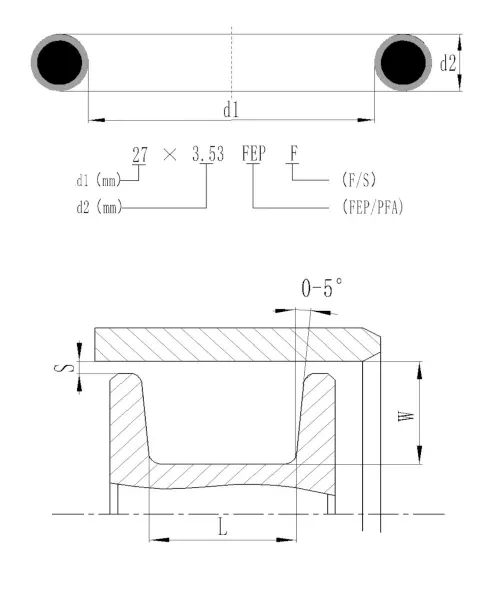

クラッドOリンググルーブサイズテーブル(推奨)
ワイヤー径D2 | L(mm) | W(mm) | ||
静的シール | ダイナミックシール | 空気圧シール | ||
1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
3.53 | 4.75/4.88 | 2.82/3.00 | 3.10/3.18 | 3.22/3.28 |
5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |
