シールの基礎：回転軸リップシール（オイルシール）

回転軸リップシール一般的にはオイルシールとして知られています。これらは回転軸受ハウジングに取り付けられ、回転シャフトに対して相対運動します。金属インサートが構造的なサポートを提供し、ガーター スプリングがシール リップに半径方向の予圧を加え、潤滑剤の漏れや外部汚染物質の侵入を防ぎます。

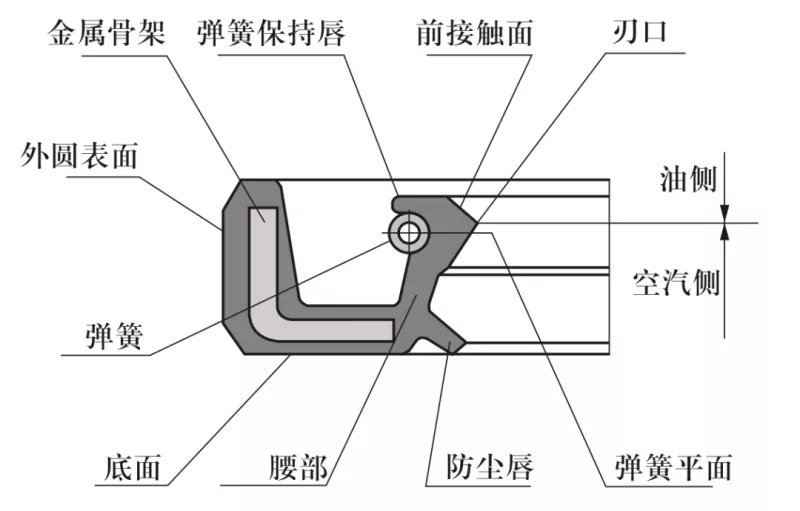

一般的なオイルシールの断面模式図

設置設計と要件

1. シャフト材質: 一般的に炭素鋼またはステンレス鋼。高速用途には、硬度HRC 40〜45のクロムメッキが使用されます。

2. 回転シャフトとハウジングの穴の設計: シャフトの表面は滑らかでバリがない必要があります。スパイラル加工跡はポンピング効果を生み出し、漏れを引き起こす可能性があります。そのため、シールを取り付ける軸部分の表面粗さはRa0.1～0.5μmまで研磨することを推奨します。回転速度が上がるにつれて、より滑らかな仕上がりが求められます。

取り付けと取り外しを容易にするために、図 1 と 2 に示すように、シャフトとハウジングの穴は面取りまたは丸みを帯びたエッジで設計する必要があります。

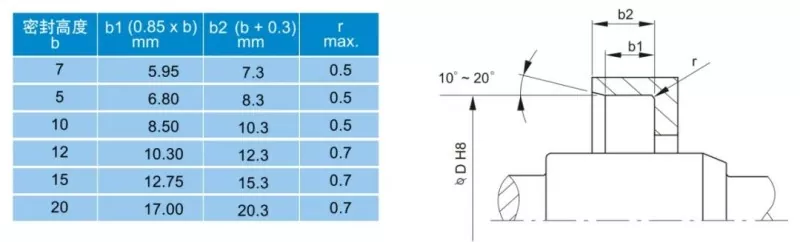

図 1: ハウジングのボアの面取り設計

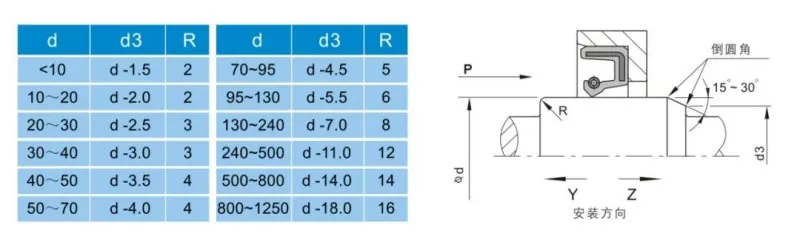

図 2: 回転シャフトの面取り設計

回転軸リップシールの性能に影響を与える要因

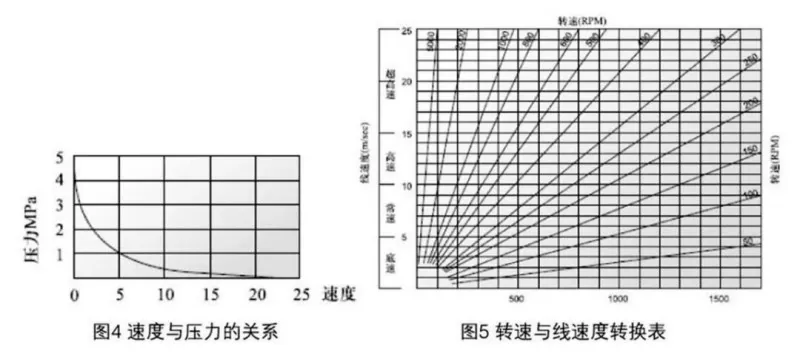

シール性能に影響を与える要因は数多くあります。オイル シール自体の材質や構造のほかに、媒体、温度、圧力、潤滑、速度、表面粗さなどの要因が性能に直接影響し、これらの要因は相互に影響し合うことがよくあります。次のグラフは、ユーザーの参考のために提供されています。

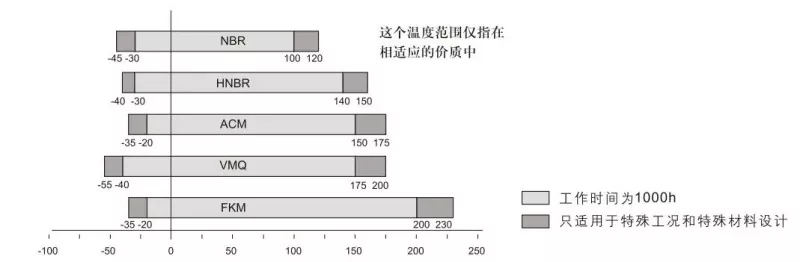

図 3: オイルシールに対する温度の影響

オイルシールの取り付け

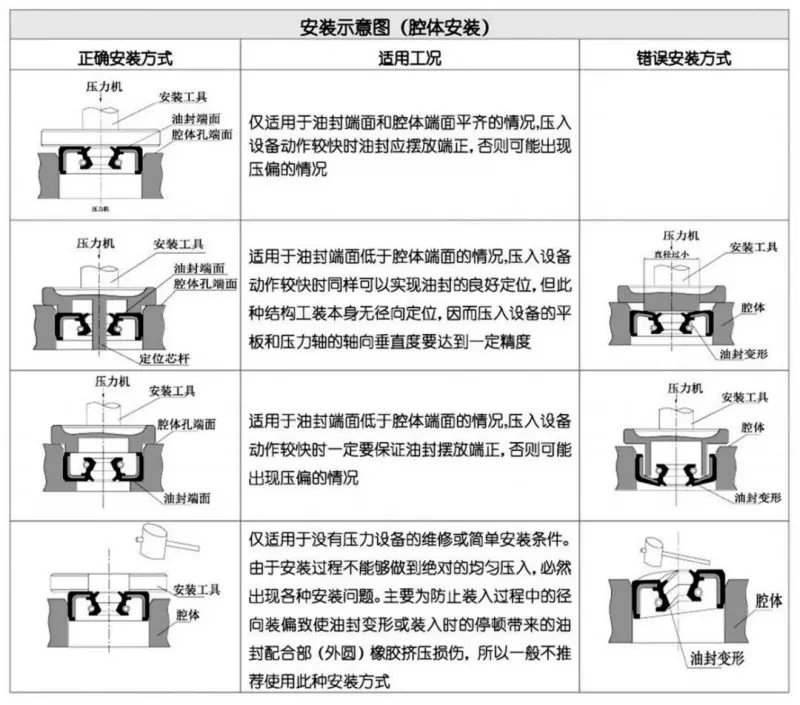

オイルシールが適切に機能するには、慎重に取り付けることが前提条件です。
