私たちは、ピストンシールの分野の多様なニーズに焦点を当て、油圧と空気圧のすべてのシナリオをカバーする高性能ソリューションを提供します。当社の製品ラインは、材料の革新と構造的最適化を組み合わせて、従来の業界から極端な労働条件までの封印の課題を満たすために、単一作用と二重の作用に分割されています。
1。ピストンシールターニングシールシリーズのハイライト:
高圧と抗排出:RCK102/102R/104シリーズは高圧のために設計されており、サポート構造は大きなギャップや狭い溝に適応するように強化されます。 RCK109H/120/122およびその他の組み合わせシールは、特に鉱業や重機に適した35MPA+高圧制限を突破するためにガイドリングとエラストマーを統合します。
動的適応性:RCK108/125/138は、テトラフルオロエチレン材料を使用して、非常に低速から高速(0.01〜5m/s)への安定したシーリングを実現し、低摩擦特性は歩行油圧と精密な射出成形装置に適しています。
極端な環境許容度:RCK119/139には、耐腐食性があり、乾燥した耐摩耗性であるMander SpringとPTFE材料が装備されています。 -40 ℃〜200℃の広い温度範囲は、化学物質、医薬品高温反応器、および食品の無菌生産ラインをカバーしています。
2。業界のカスタマイズされたデザイン:
メンテナンスと修正:RCK116/216は、設置プロセスを簡素化し、古いシリンダー修理のニーズと食品充填装置の迅速な交換に適応します。
デュアル中程度の分離:RCK144/145には、複雑な労働条件に適したオイル/水またはガス/液体の混合媒体を同時に密閉できる元の二重唇構造があります。
短いストロークの最適化:RCK103/143は、Oリングプリロードを介して埋め込み安定性を高め、短脳の油圧シリンダーの漏れのリスクを回避します。
3。コアテクノロジーの利点:
材料科学:ポリウレタンリップ(RCK205)オイル貯蔵設計は、潤滑剤のない空気圧剤の寿命を延ばし、テトラフルオロエチレン(RCK108)は耐摩耗性と耐薬品性の両方を考慮します。
構造革新:背中合わせのガイドリング(RCK101)、サポートリングアンチツイスト(RCK120)、およびその他のデザインにより、振動と偏心荷重下でシールの耐久性が保証されます。
私たちは、鉱業機械、射出成形機器、医療機器などの20以上の産業に「シールガイド服耐性のある」統合ソリューション、標準化されたモジュールとカスタマイズされたサービスとのバランスとパフォーマンスなどの20以上の産業に提供し、顧客がメンテナンスコストを削減し、機器の信頼性を改善するのに役立ちます。

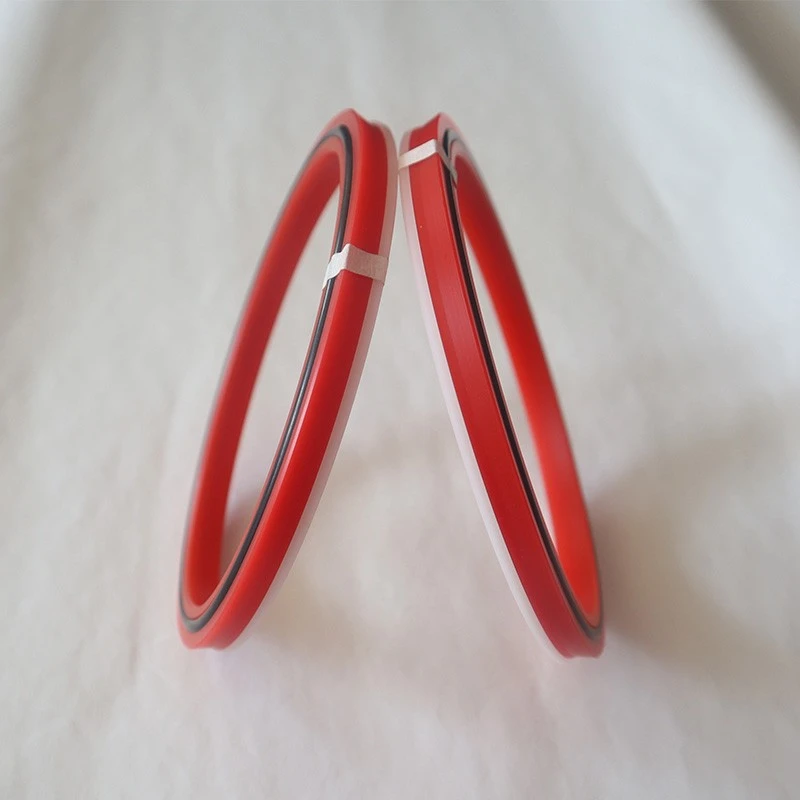

製品機能とアプリケーション:

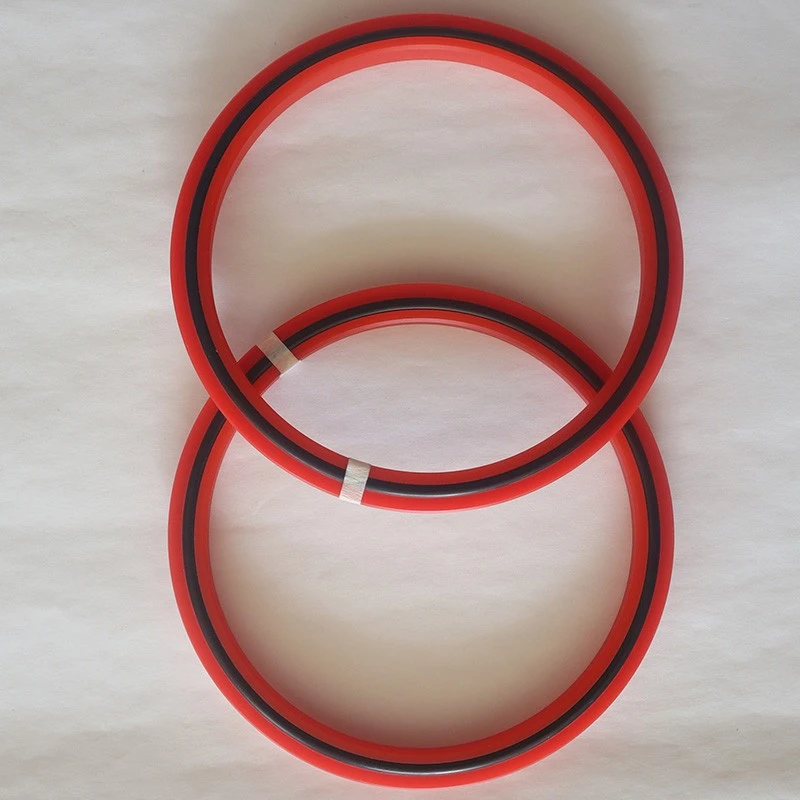

ピストンシールターニングシールは、油圧シリンダーとシリンダー、標準的な油圧シリンダー、ウォーキング油圧機械に適しています。主な用途には、建設機械、農業機械、クレーン、標準シリンダーが含まれます。
化学産業で使用する場合、一般に高速シリンダーと位置決め機械に使用されます。また、食品業界、製薬業界、蓄積者でも使用できます。
利点
ピストンシールターニングシールは、溝に安定して埋め込まれており、優れたダイナミックで静的なシーリング性能、追加のガイドリング、低摩擦、水圧クリープ現象、高耐摩耗性、良好な熱伝導率、幅広い適用温度範囲、および動的な条件下での強い残留油戻り能力を備えています。

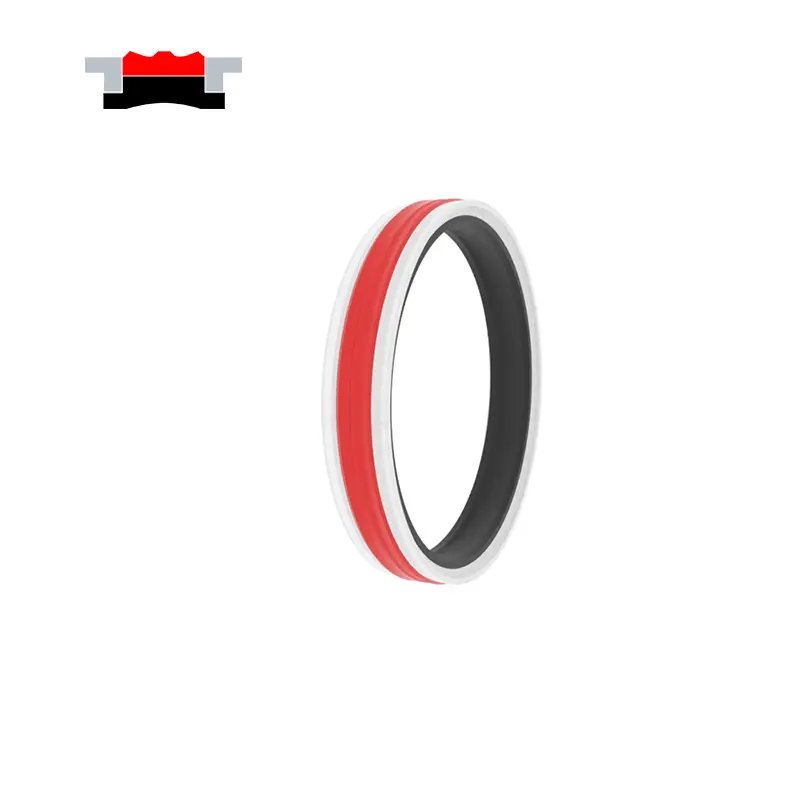

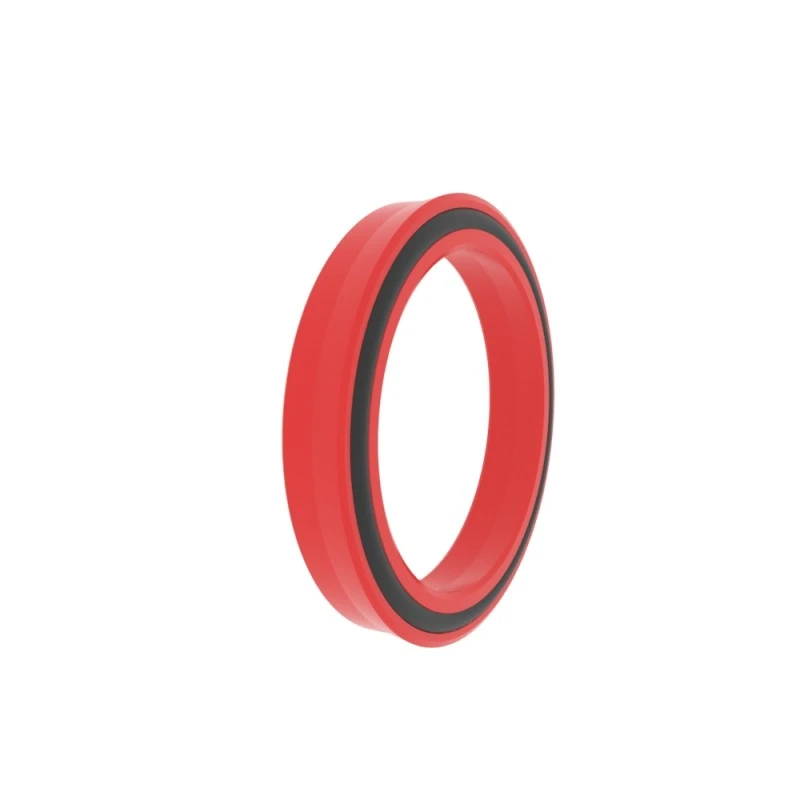

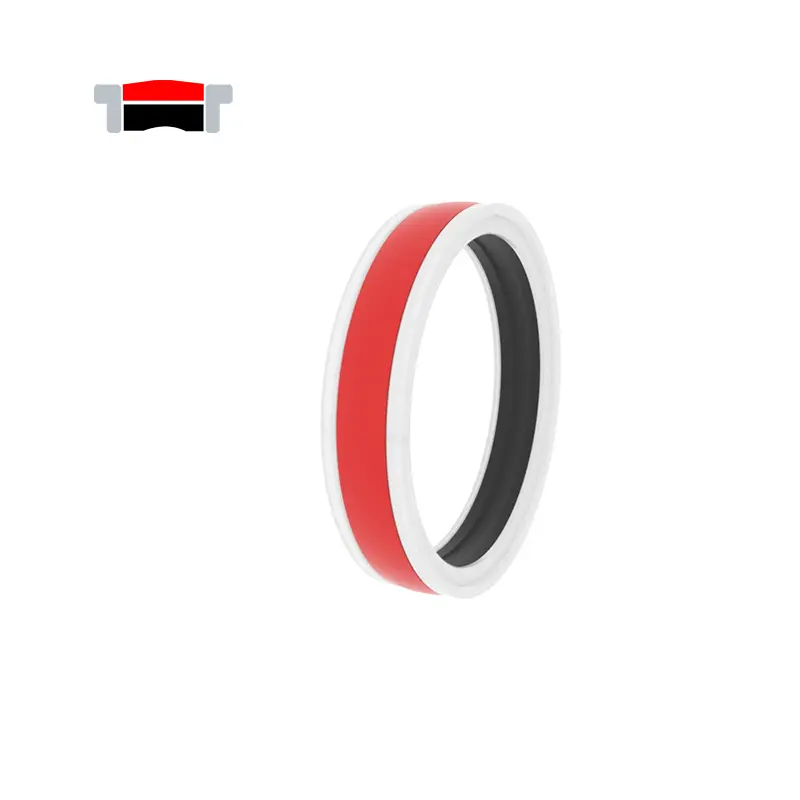

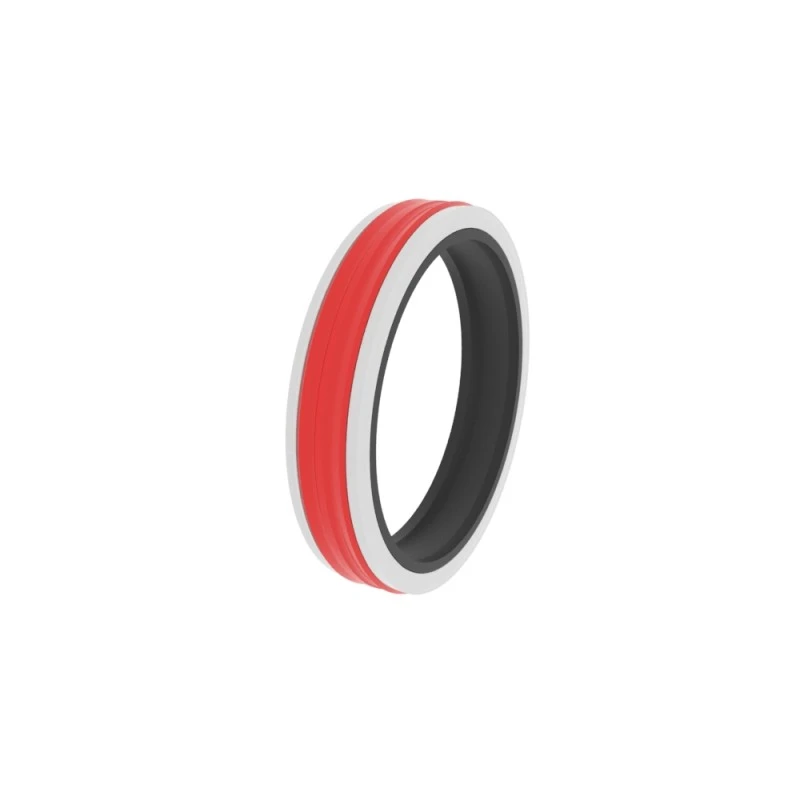

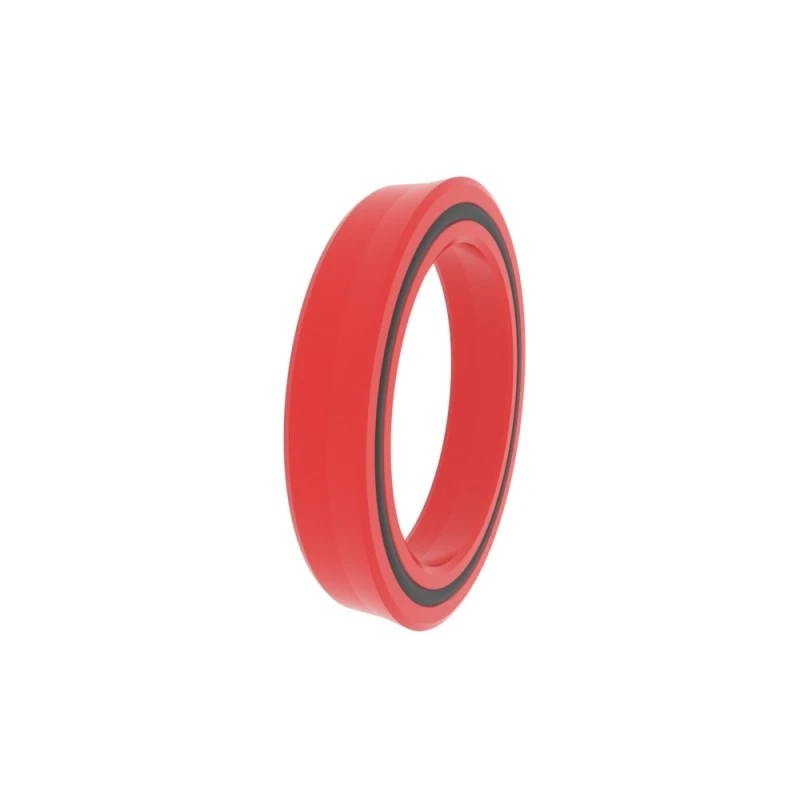

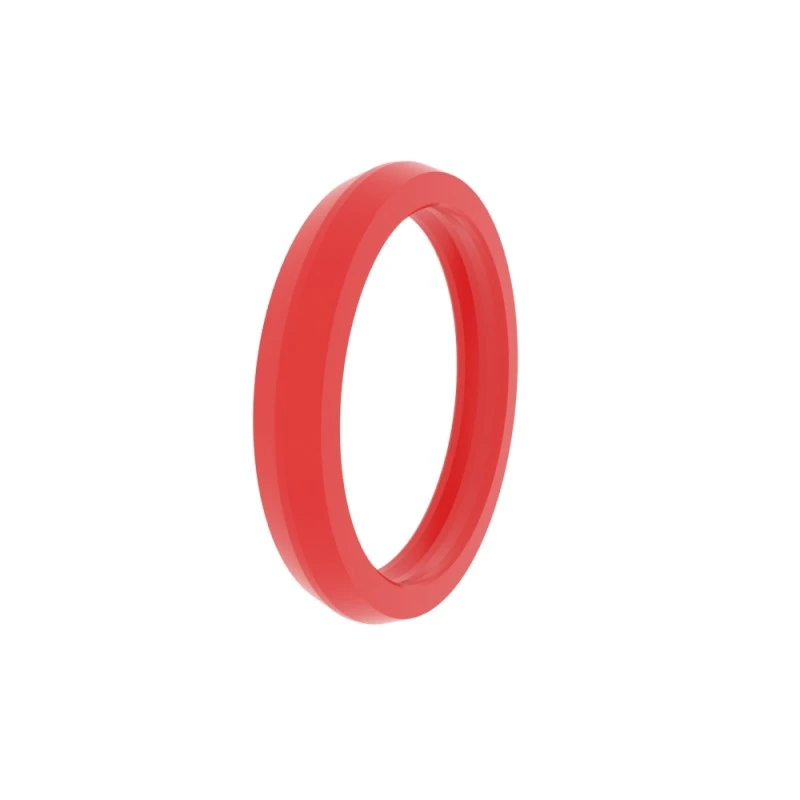

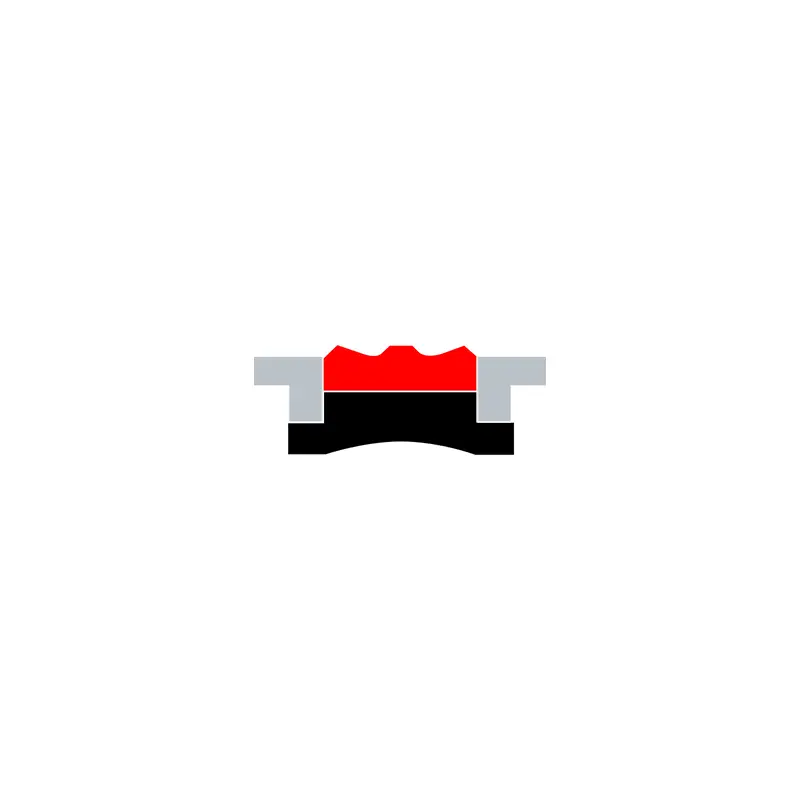

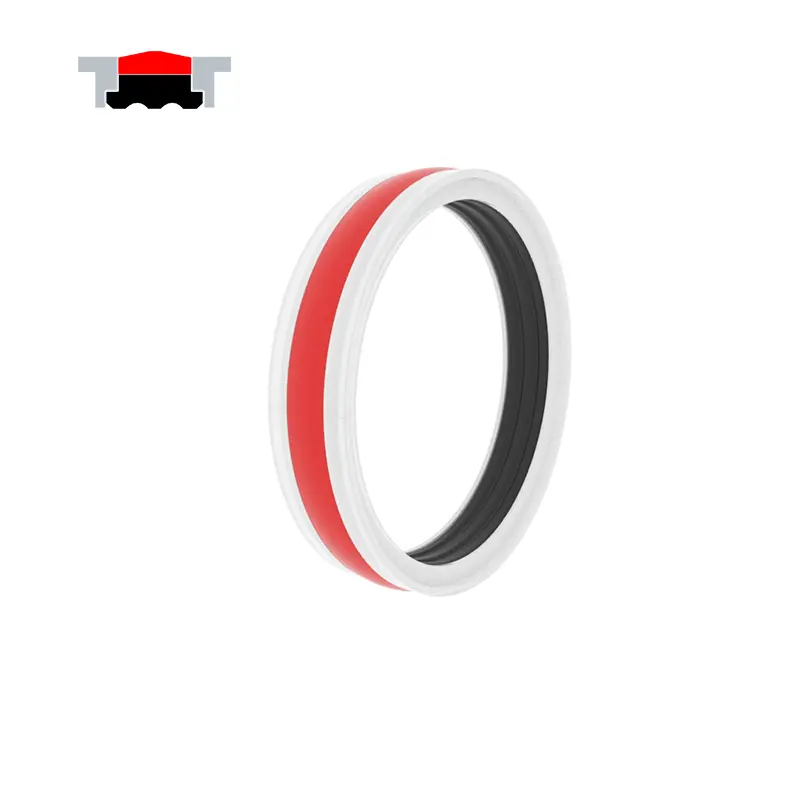

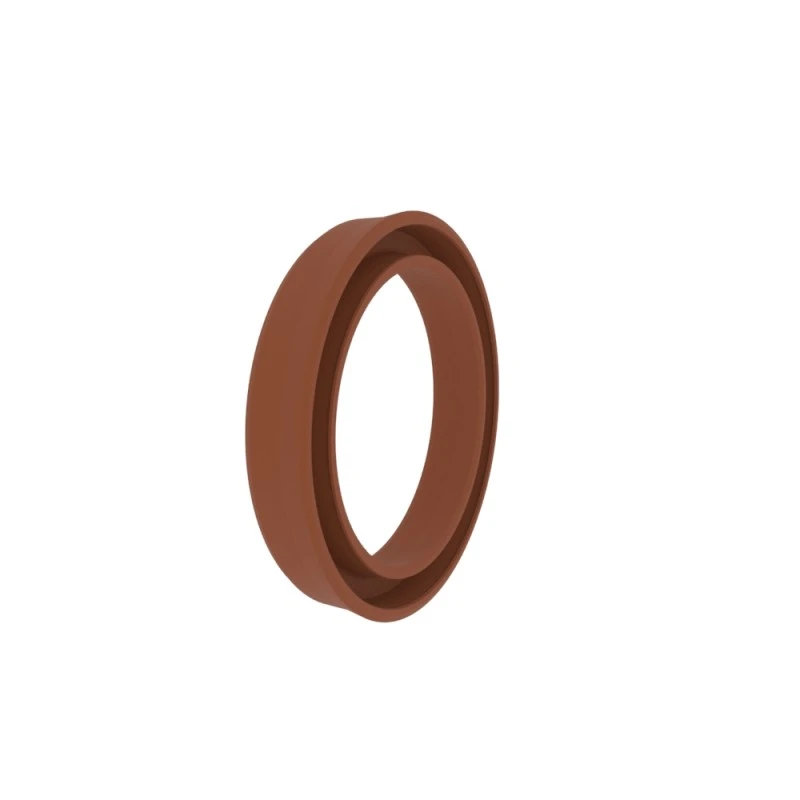

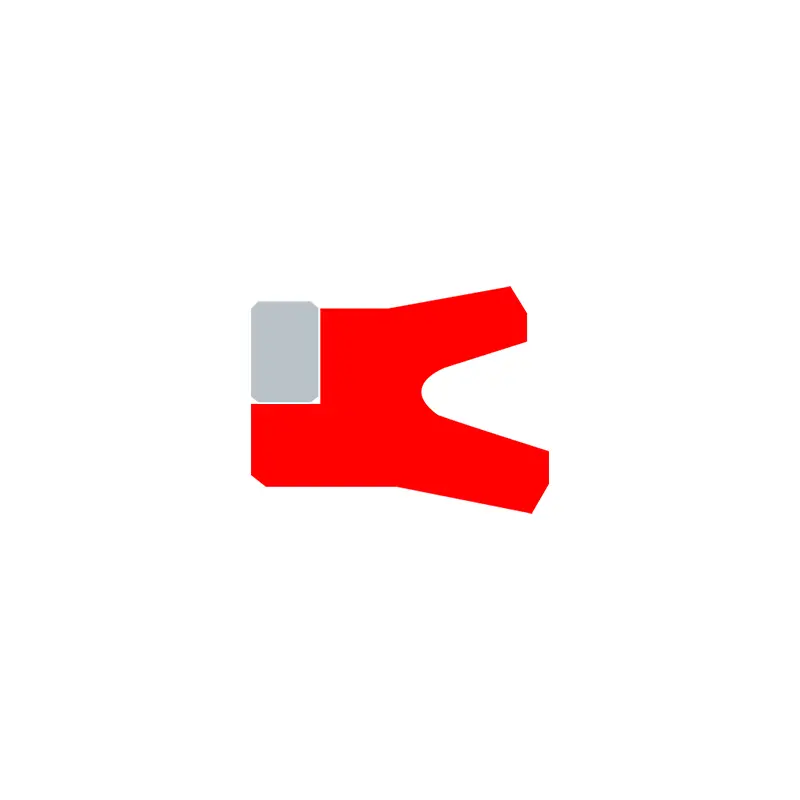

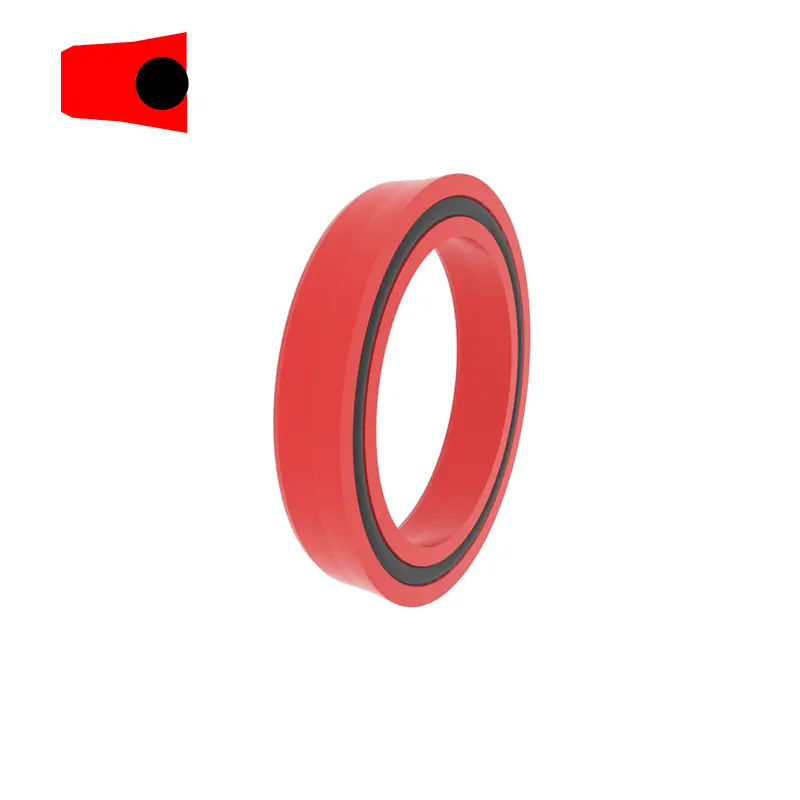

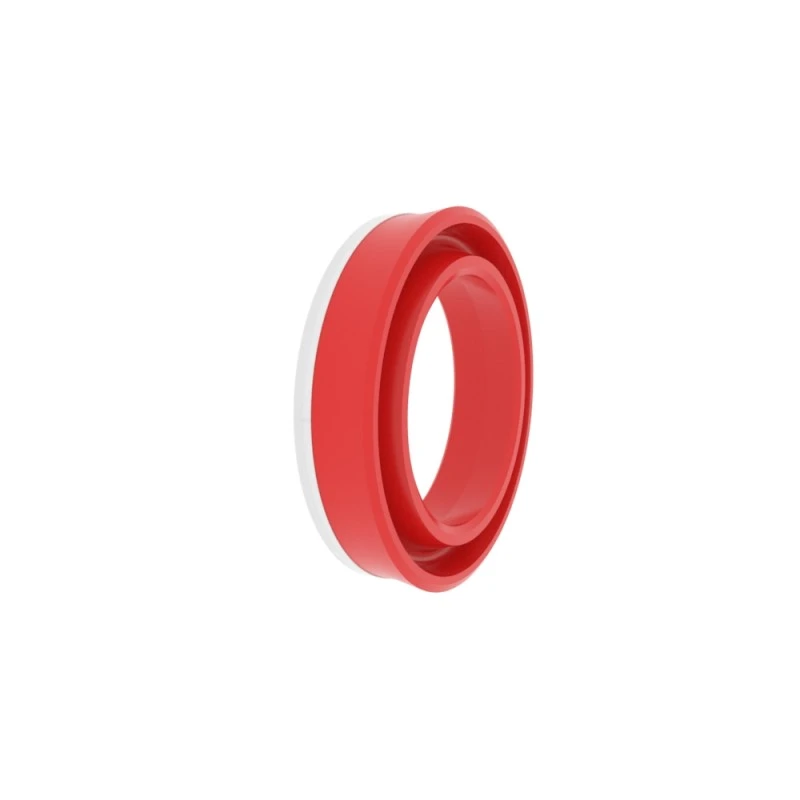

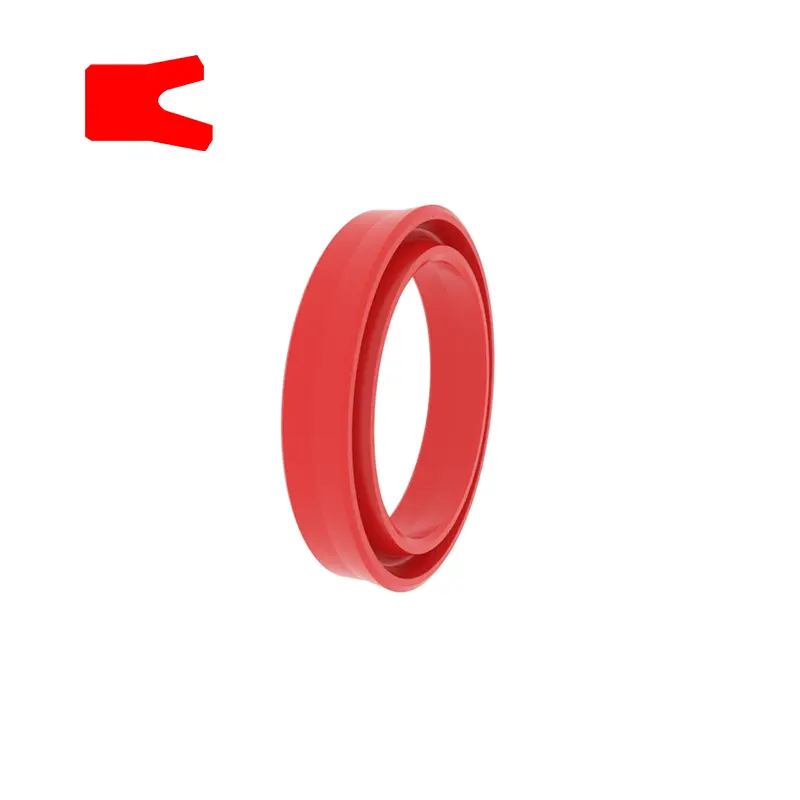

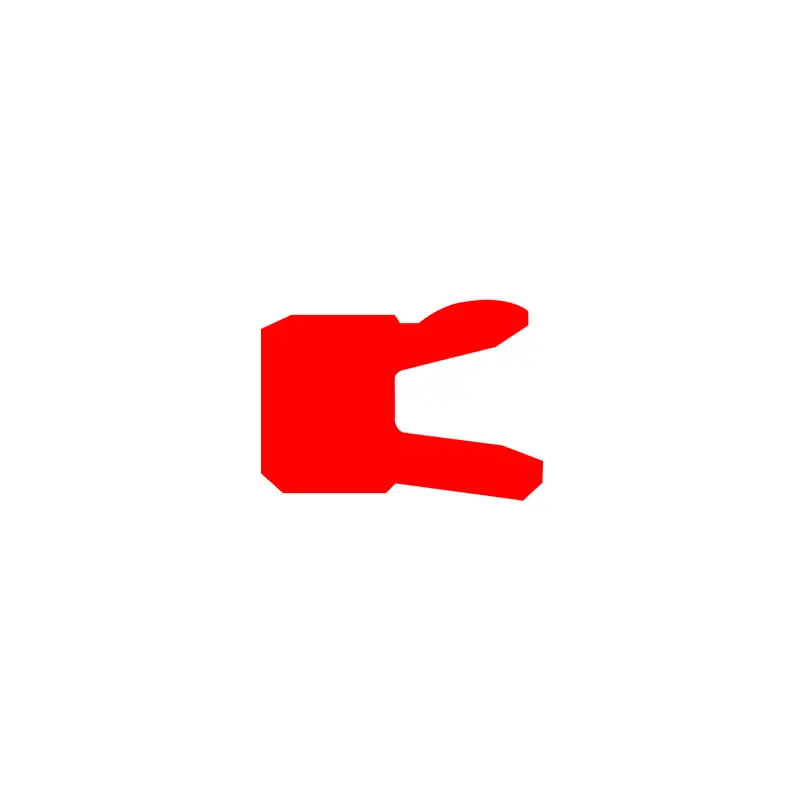

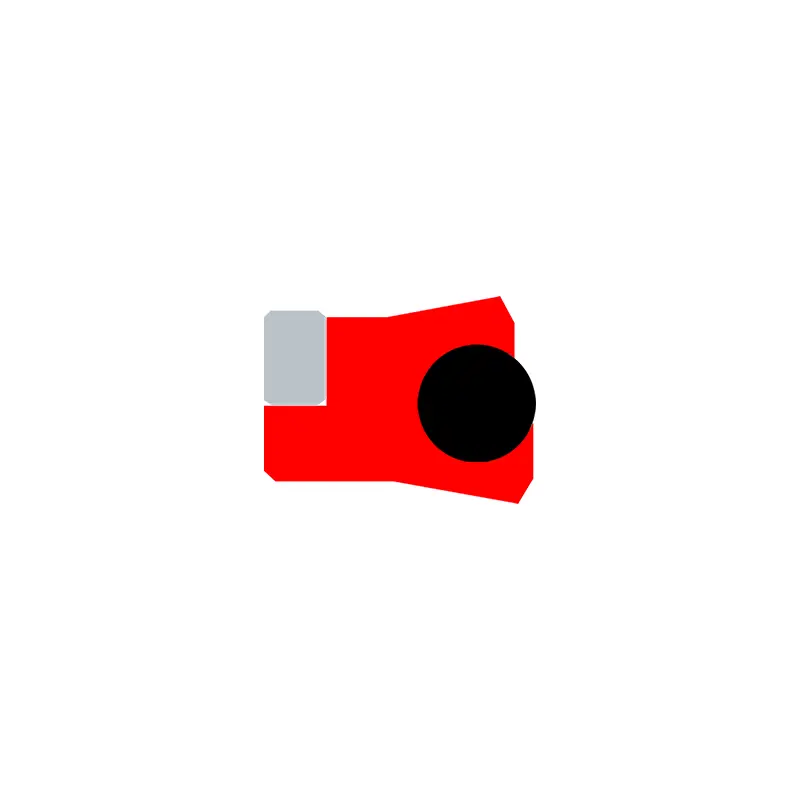

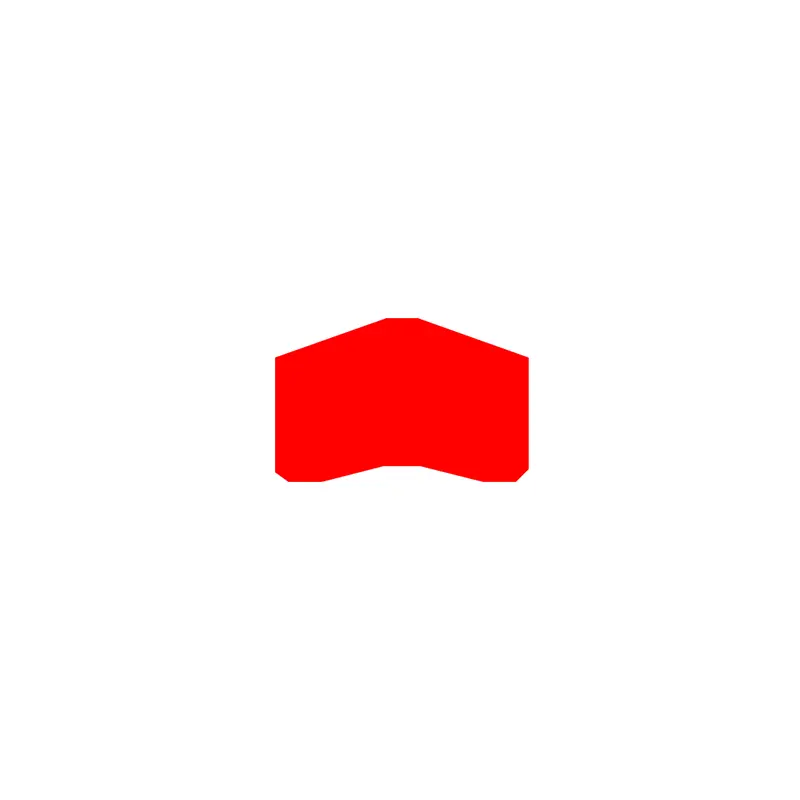

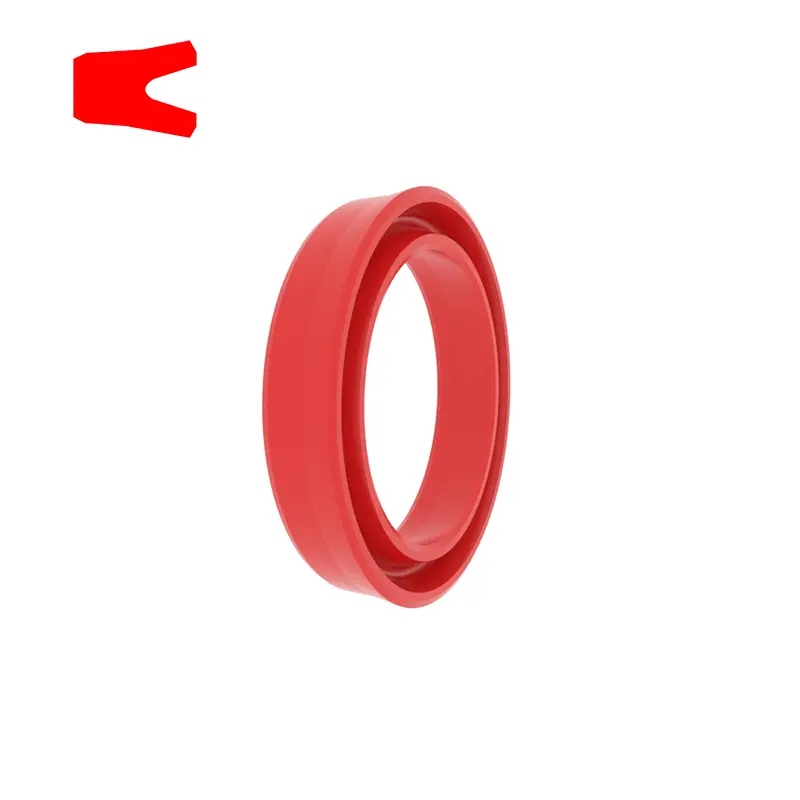

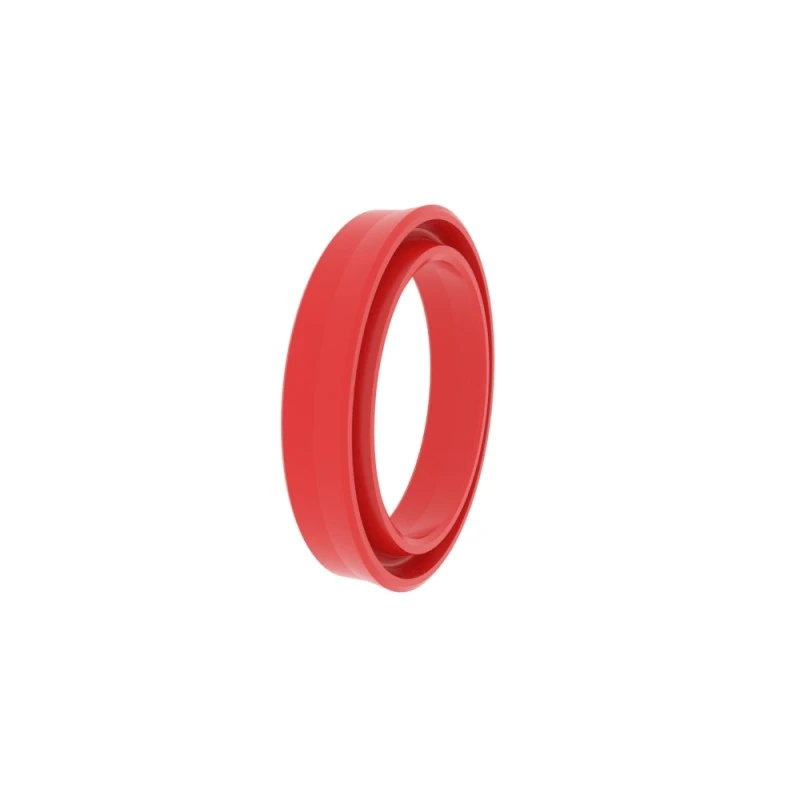

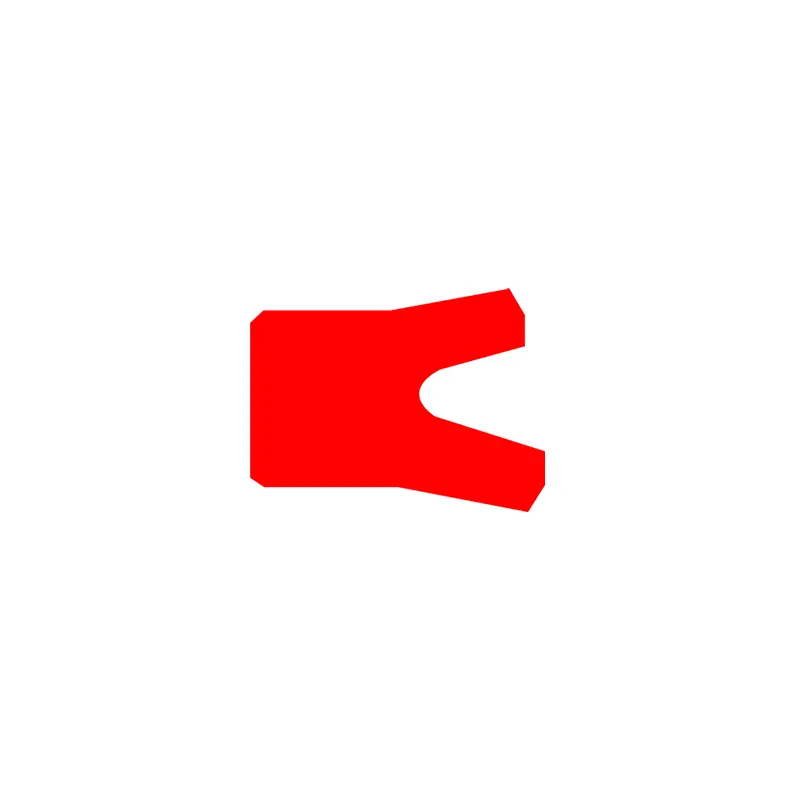

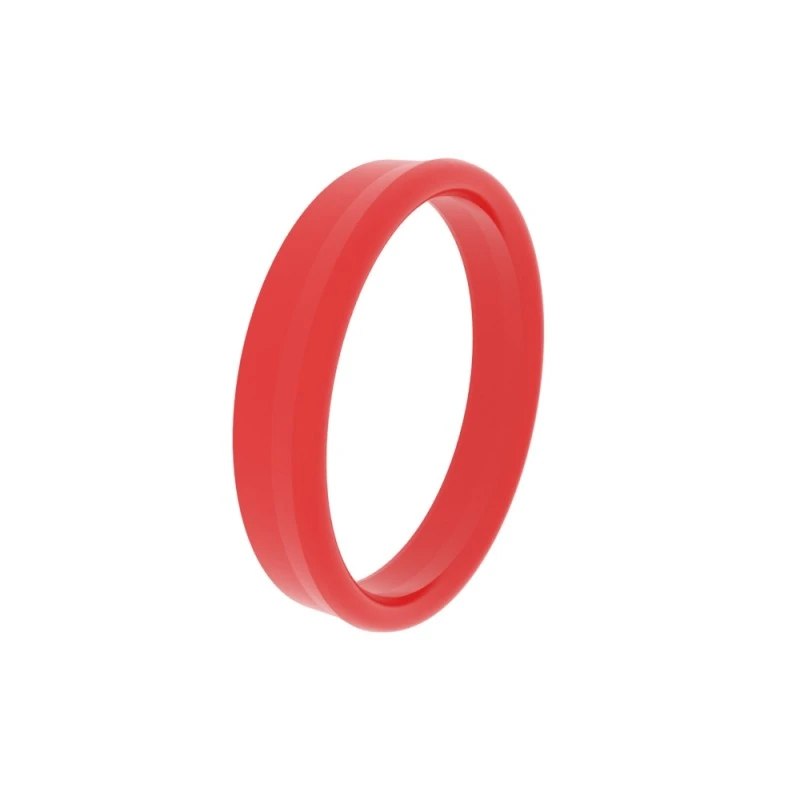

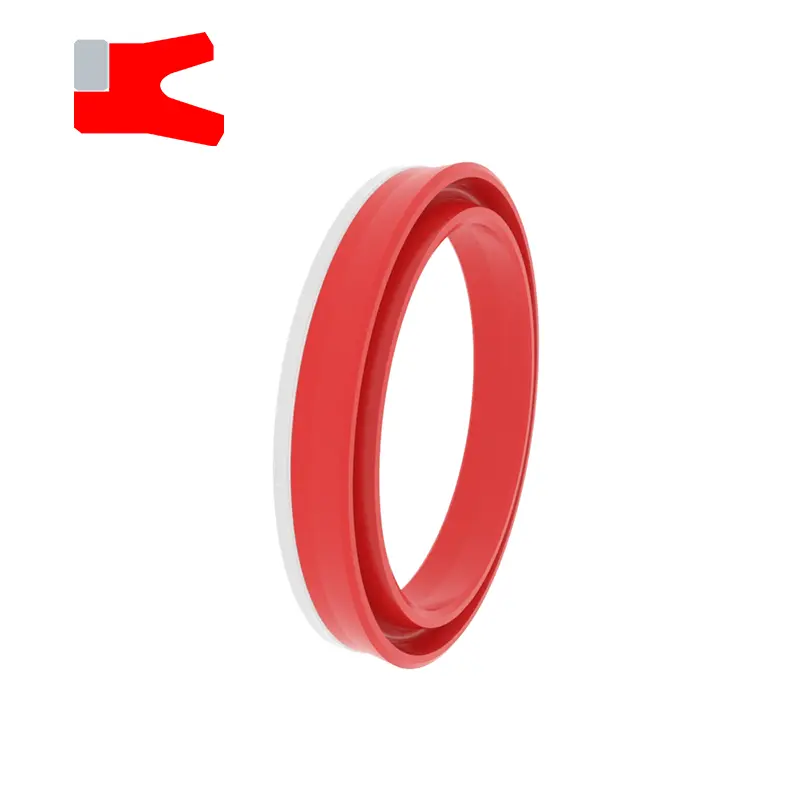

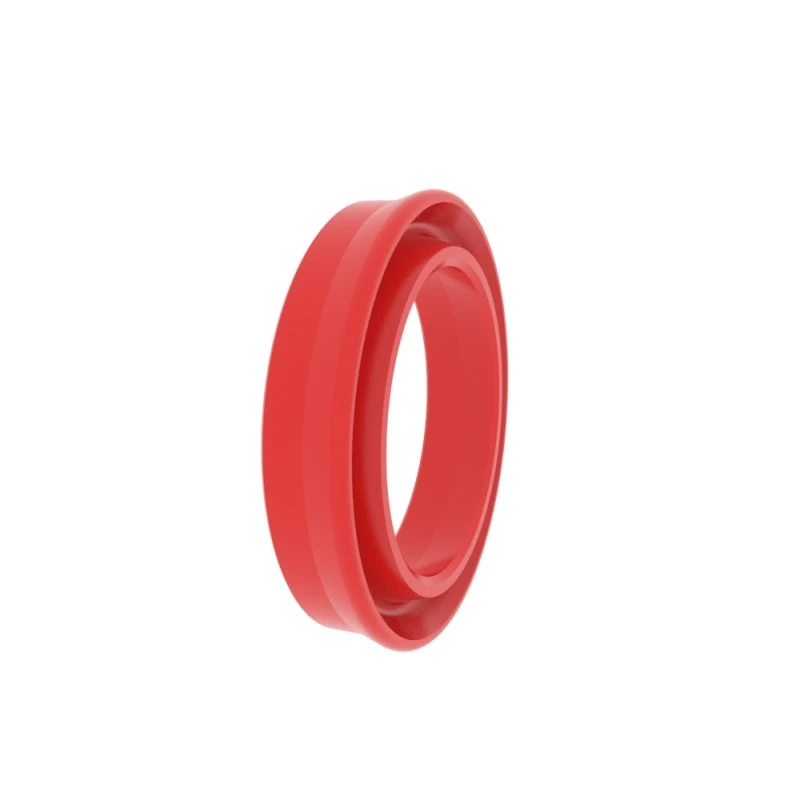

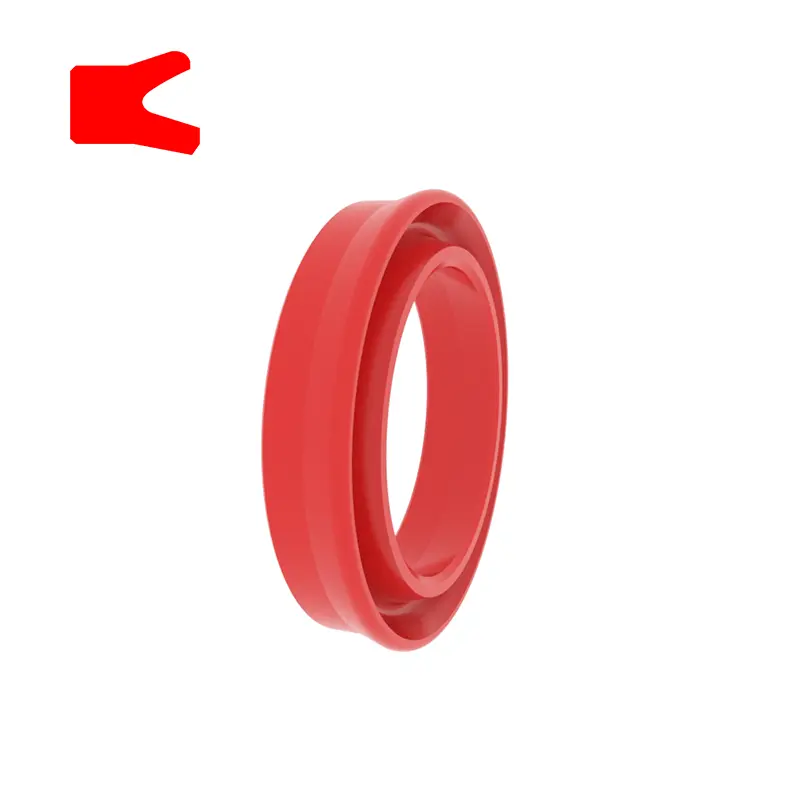

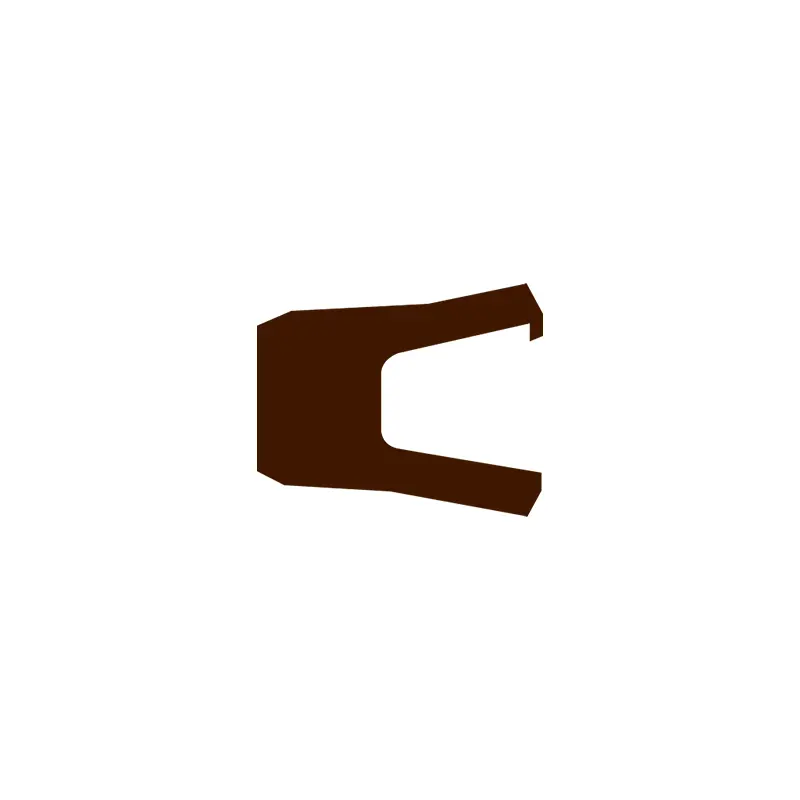

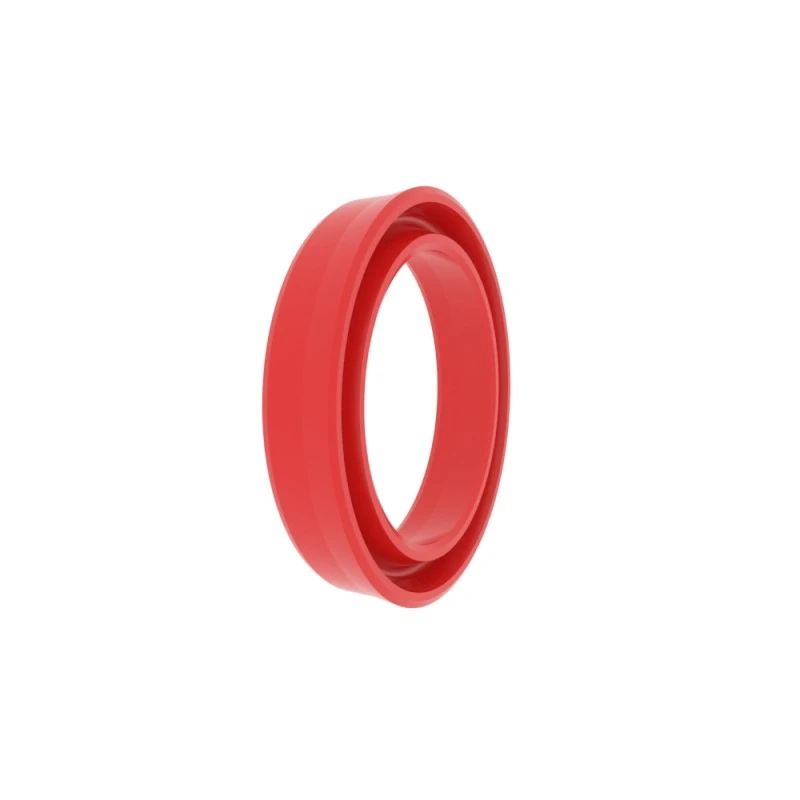

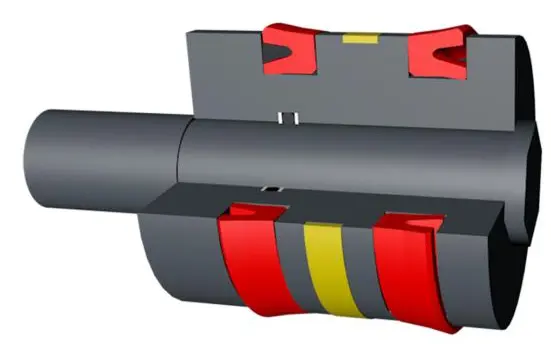

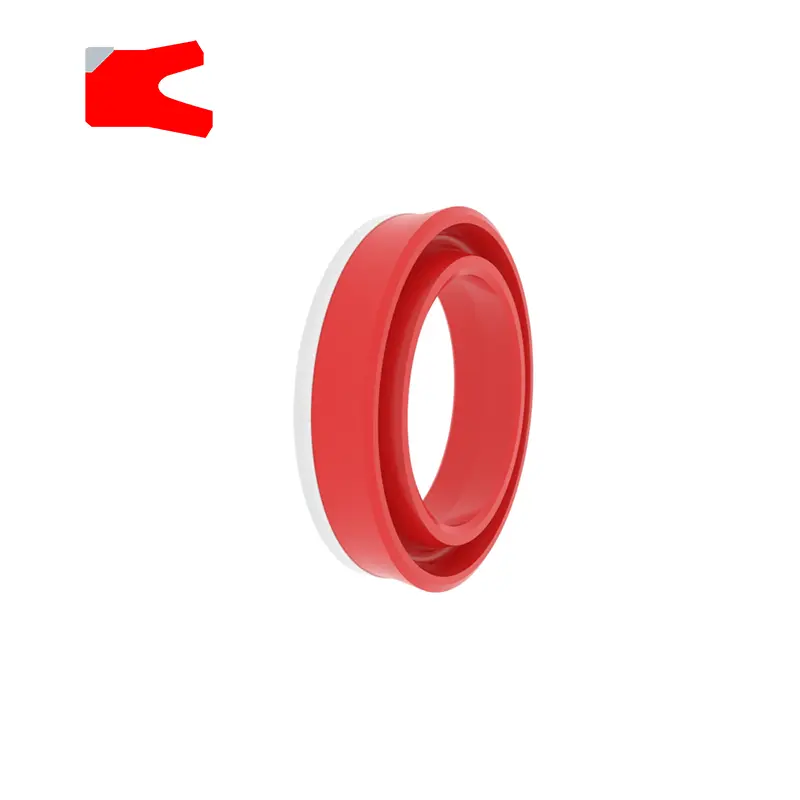

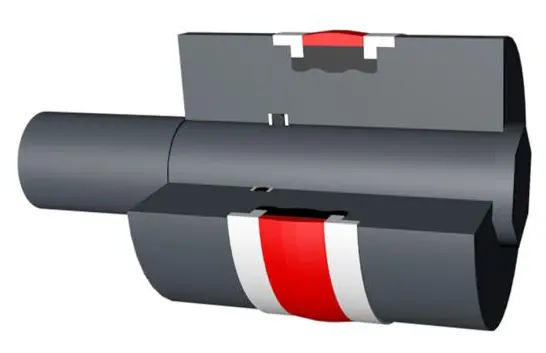

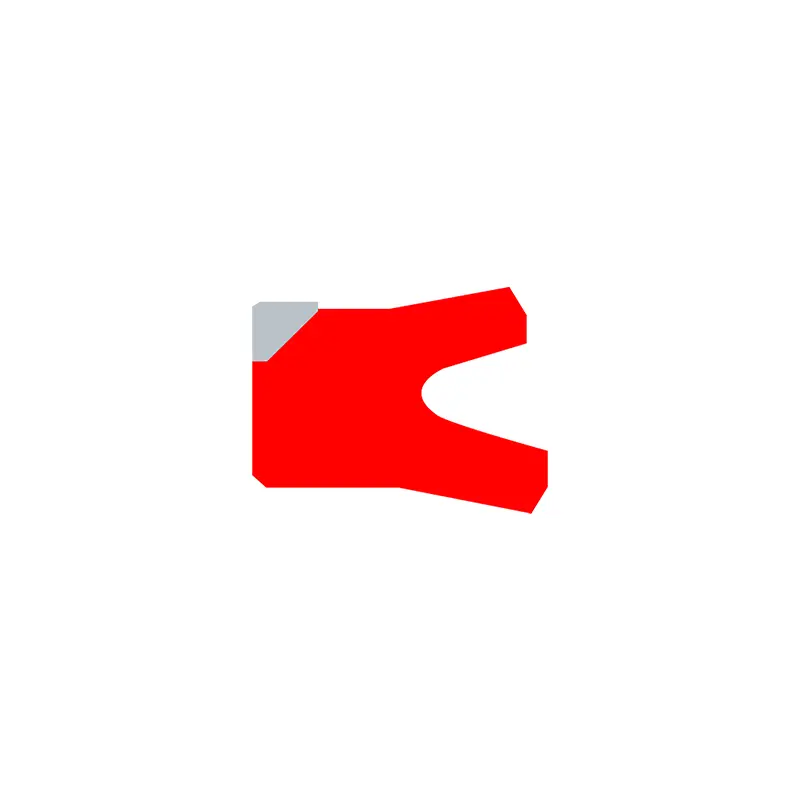

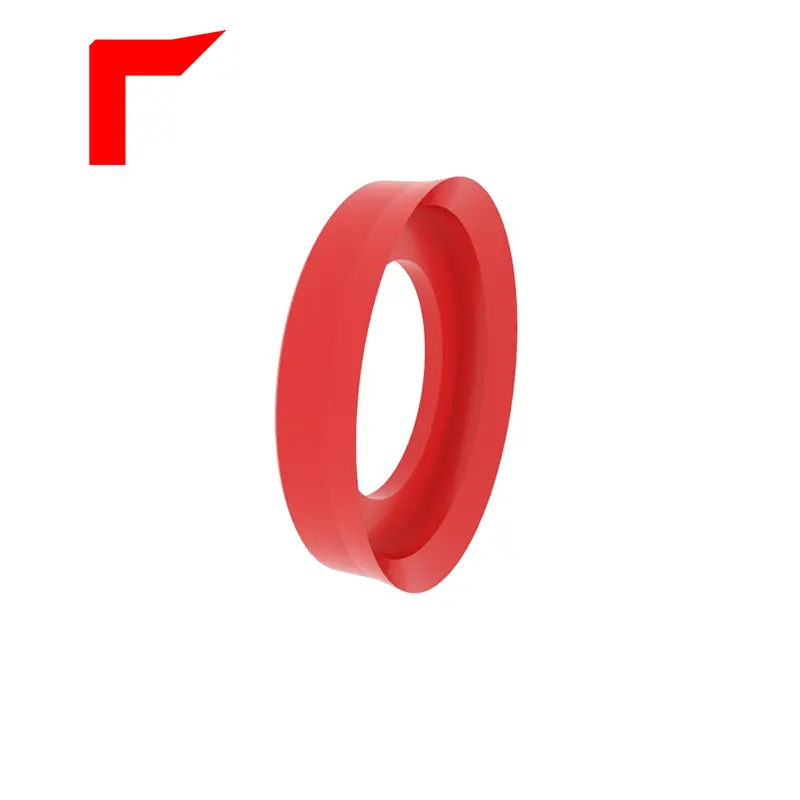

RCK101

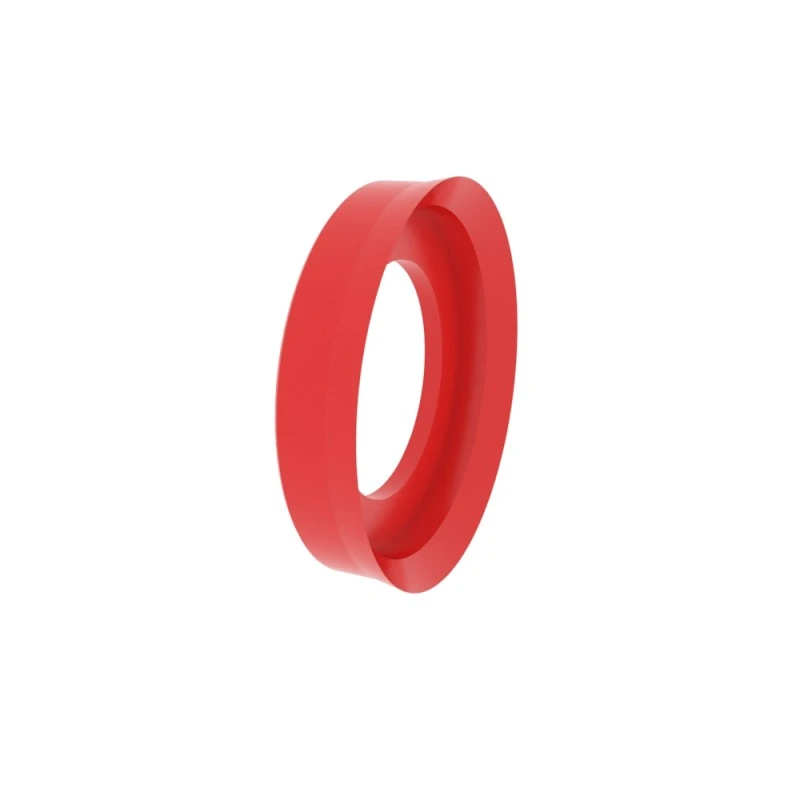

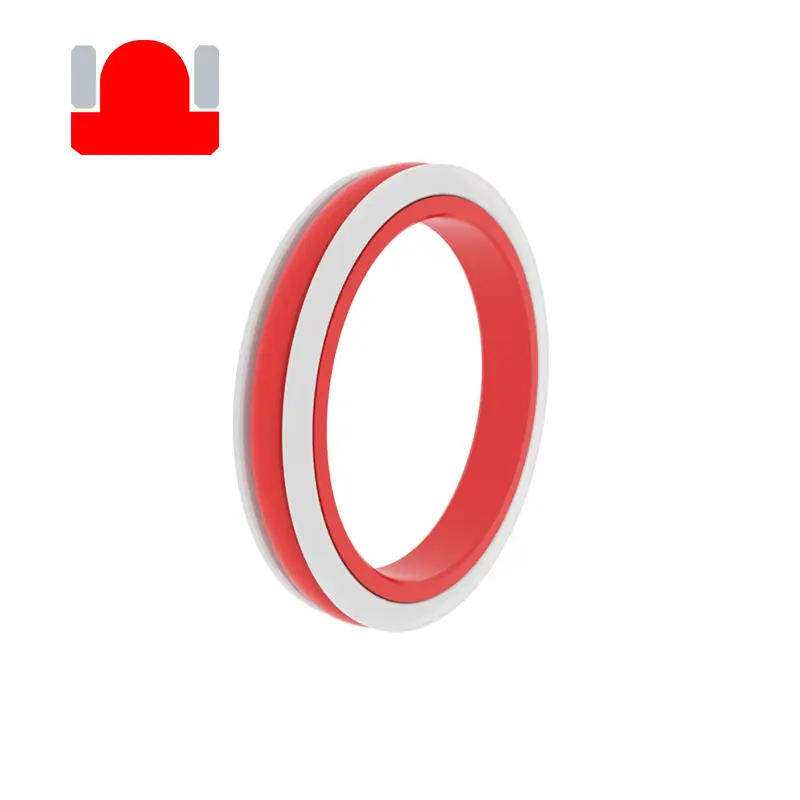

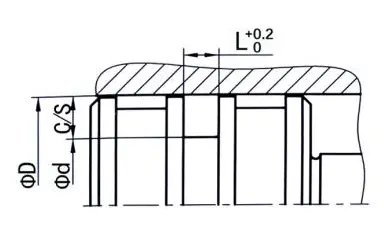

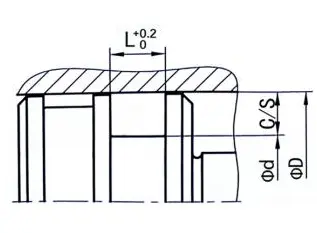

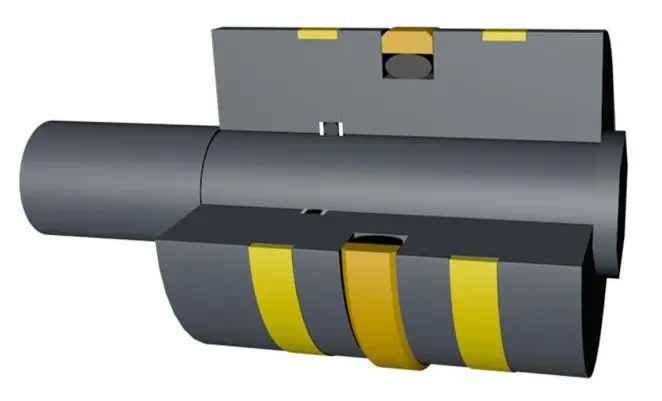

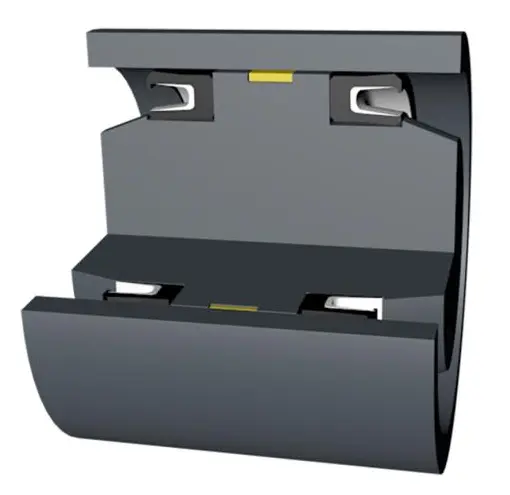

注文サイズ

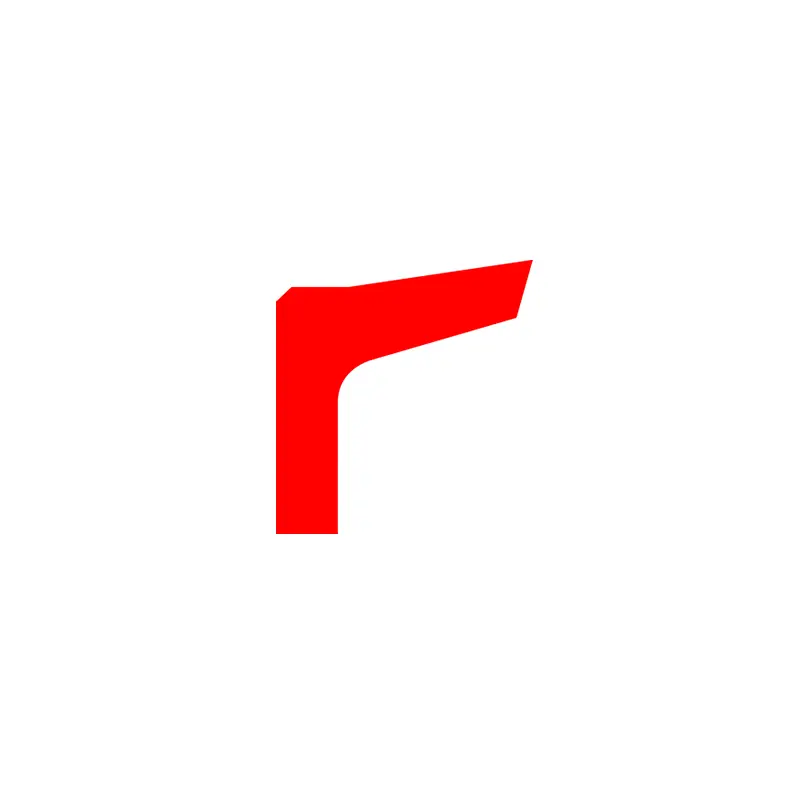

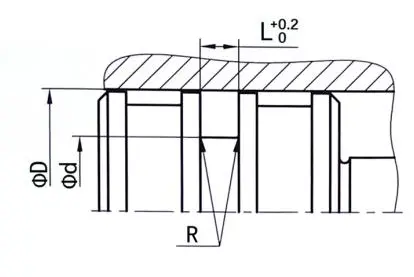

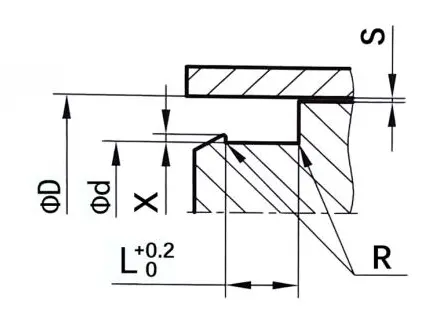

φd......外径
φd......内径
L ......溝の幅
表面仕上げ |
r tmax(μm) |
RA(μm) |
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
溝の底 溝側 |
≤6.3 ≤15 |
≤1.6 ≤3 |
TPプロファイルサポート長比 |
50%-95% |
|
許容範囲 |
|
φd |
H10 |
φd |
H9 |
注文例
モデル:RCK101
溝のサイズ:100x84x10
素材:RC-PU-H

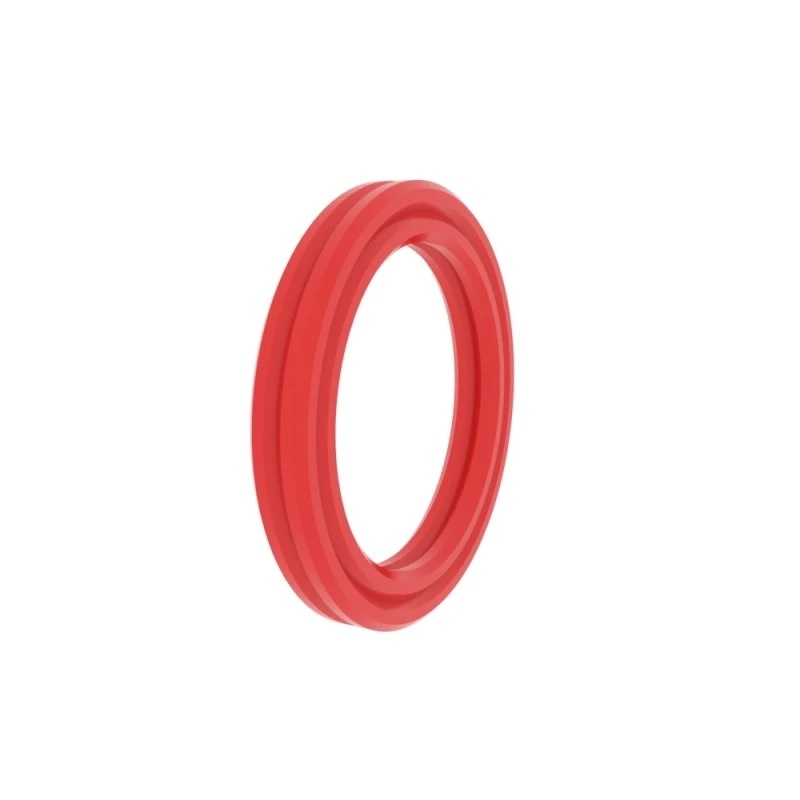

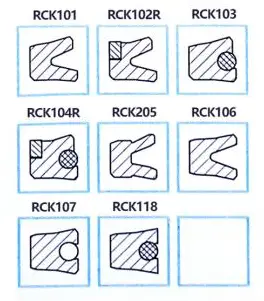

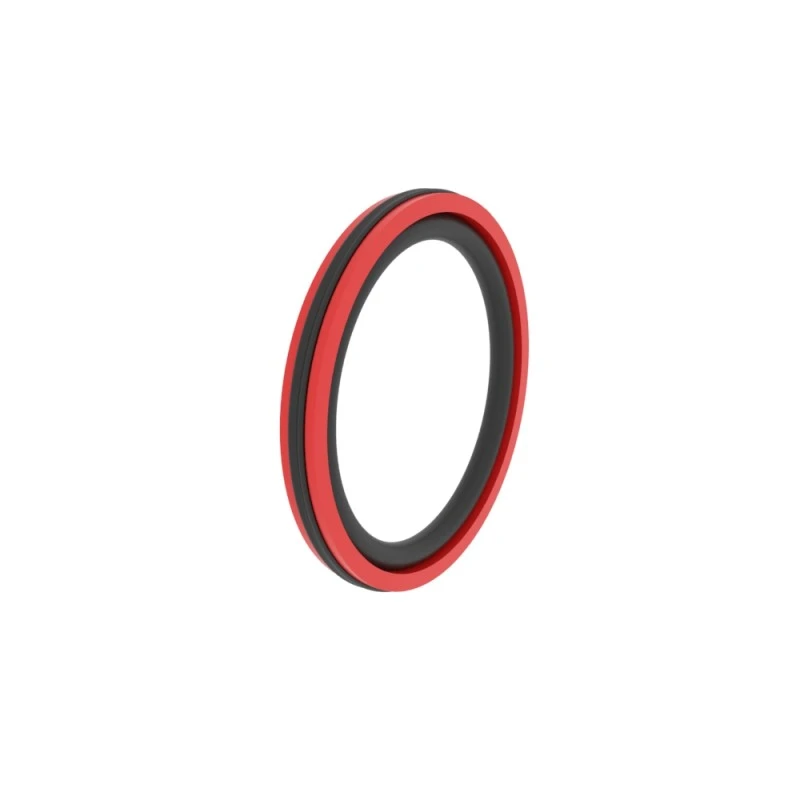

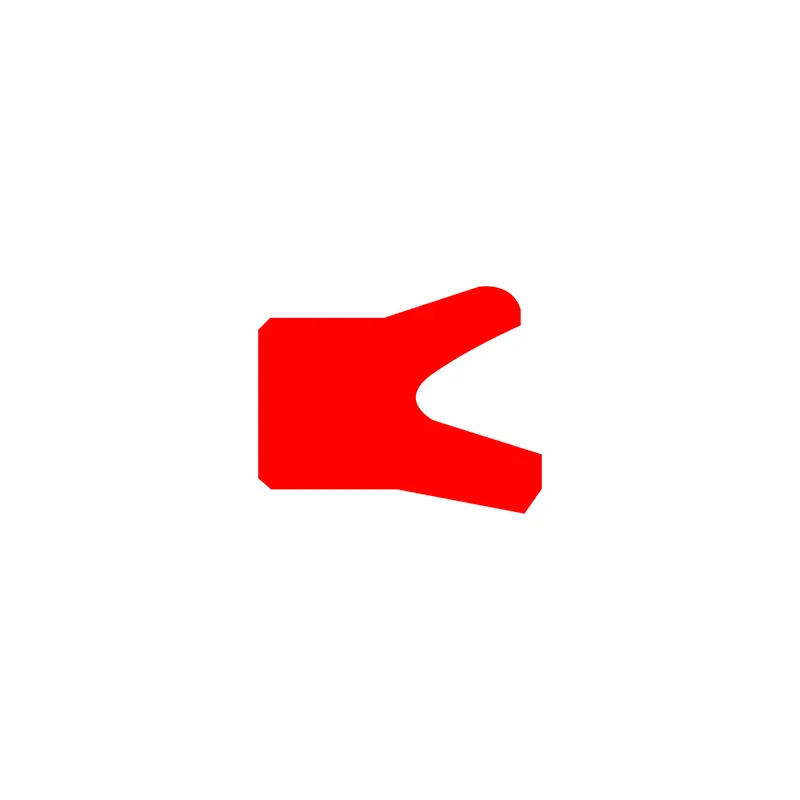

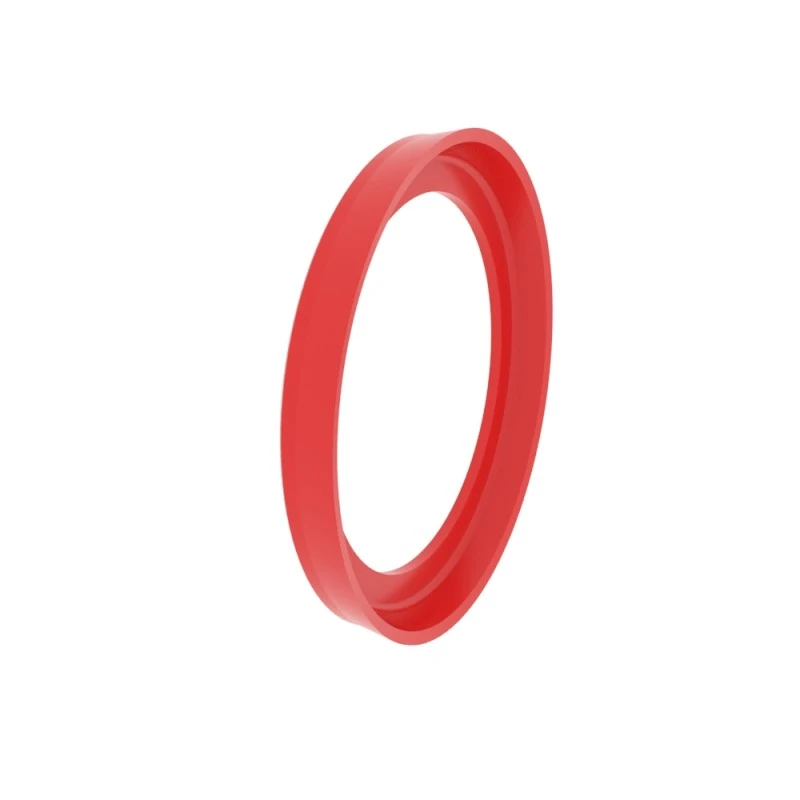

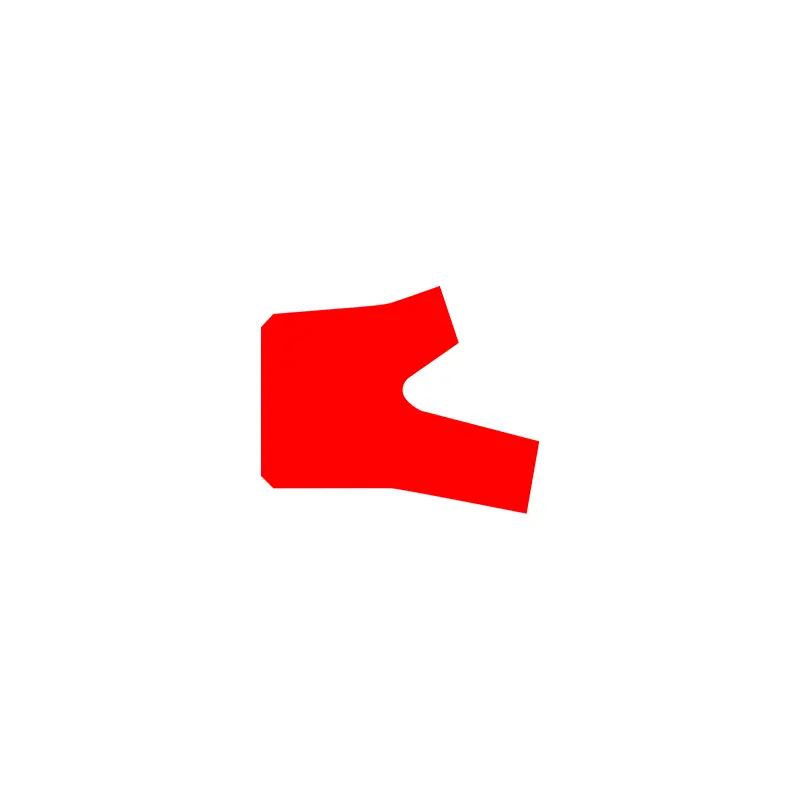

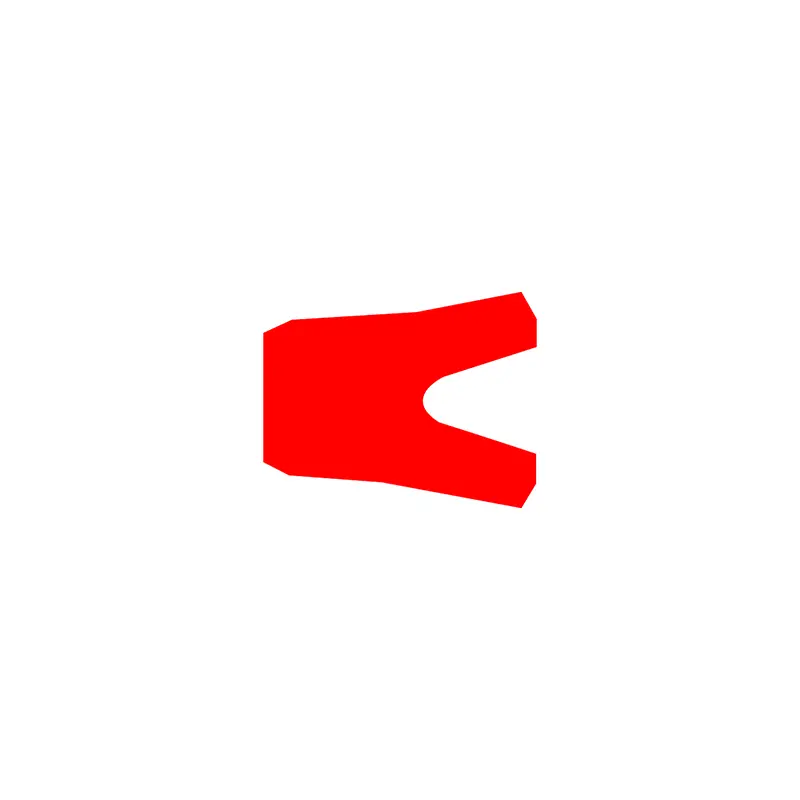

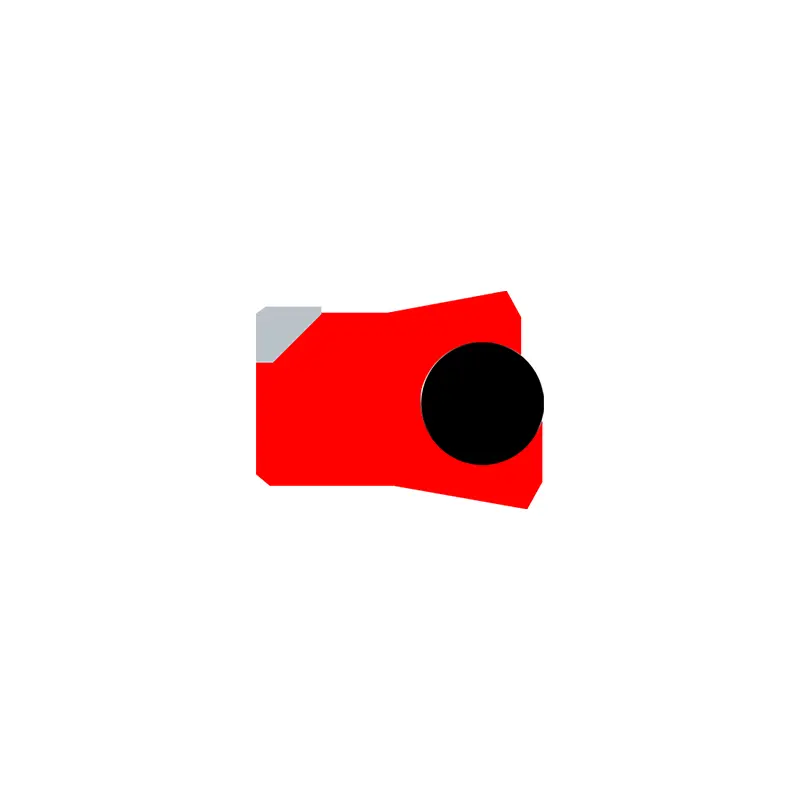

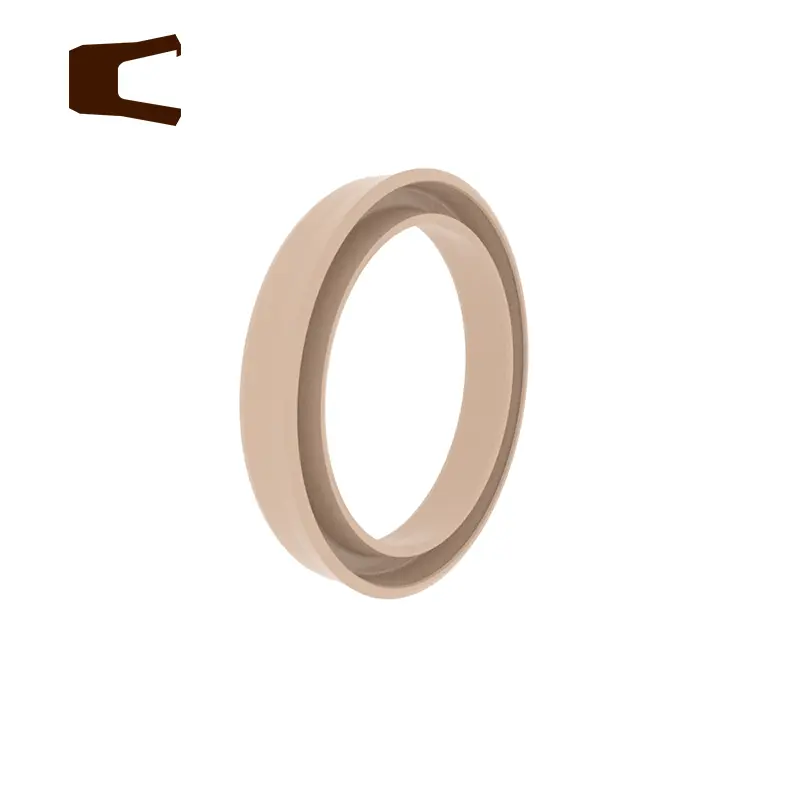

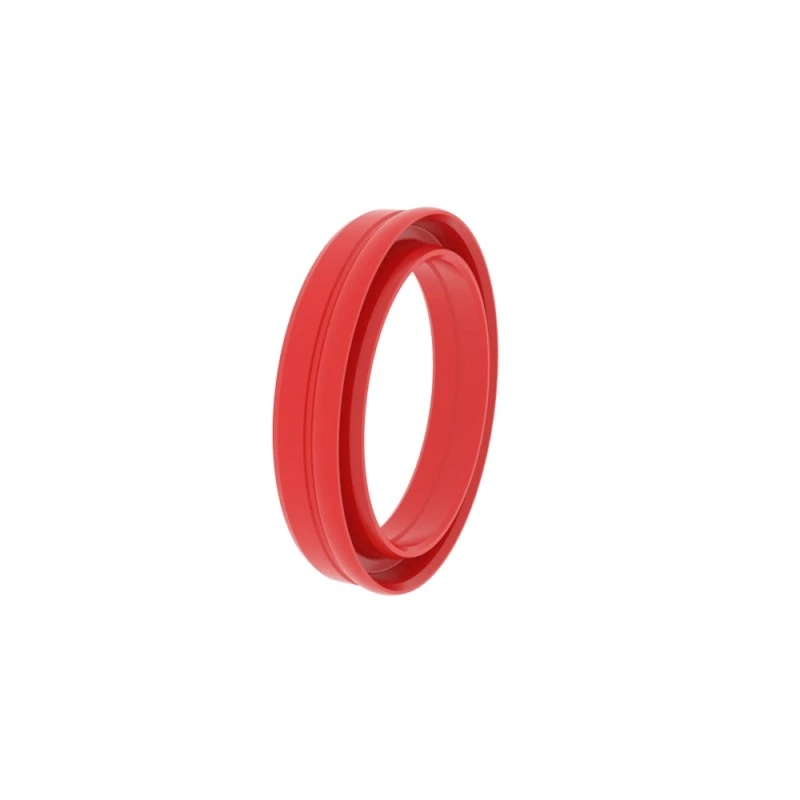

シールタイプ:RCK101、RCK102、RCK103、RCK104、RCK105、RCK205、RCK106、RCK107、RCK108、RCK118、RCK127
メインアプリケーション:油圧および空気圧シリンダーに適しています
利点:溝に埋め込まれ、優れた動的で静的なシーリング性能を持ち、広い温度範囲に適用できる場合は安定しており、動的な条件下で強い残留オイルリターン能力があります。
材料:ポリウレタン、ゴム
シール溝の例 |
以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます) |
||||||||
|
|
φd |
φd |
L |
c/s |
最大押しギャップ |
|||
100bar |
250bar |
400bar |
|||||||
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
50-74.9 |
φD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
75-149.9 |
φD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
>750 |
φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |

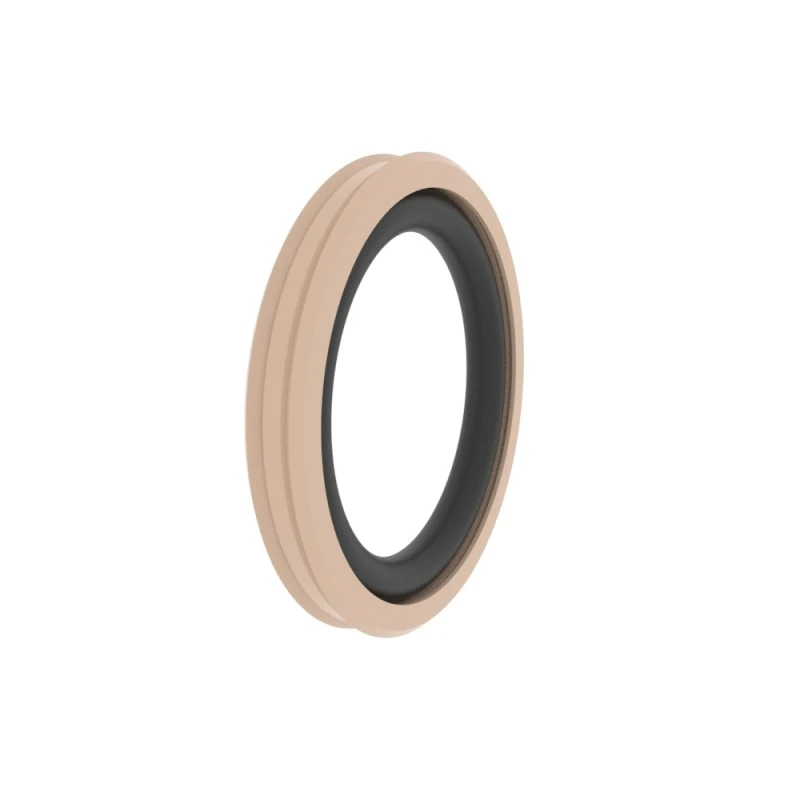

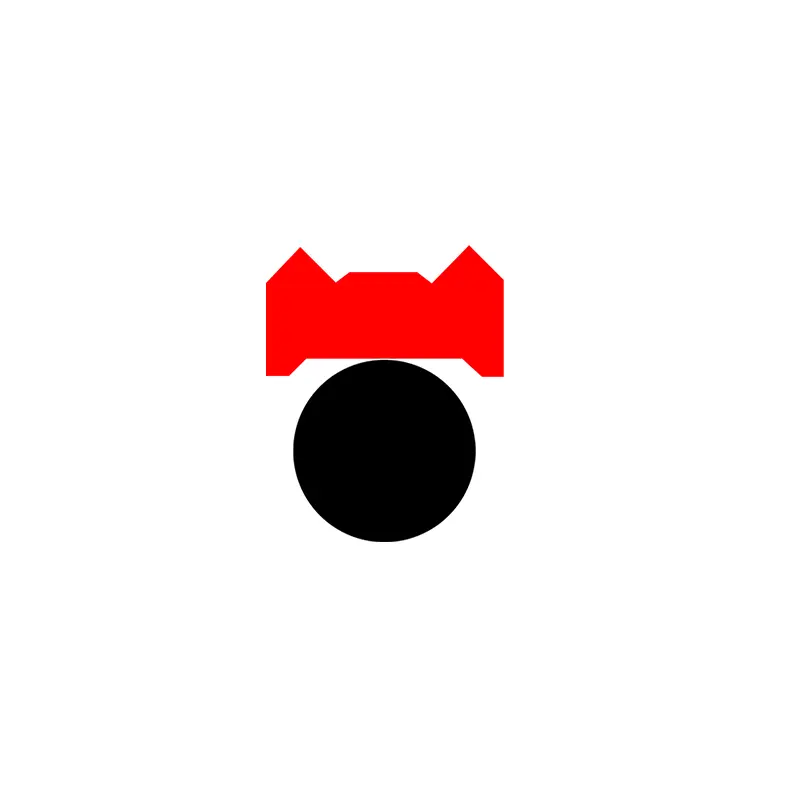

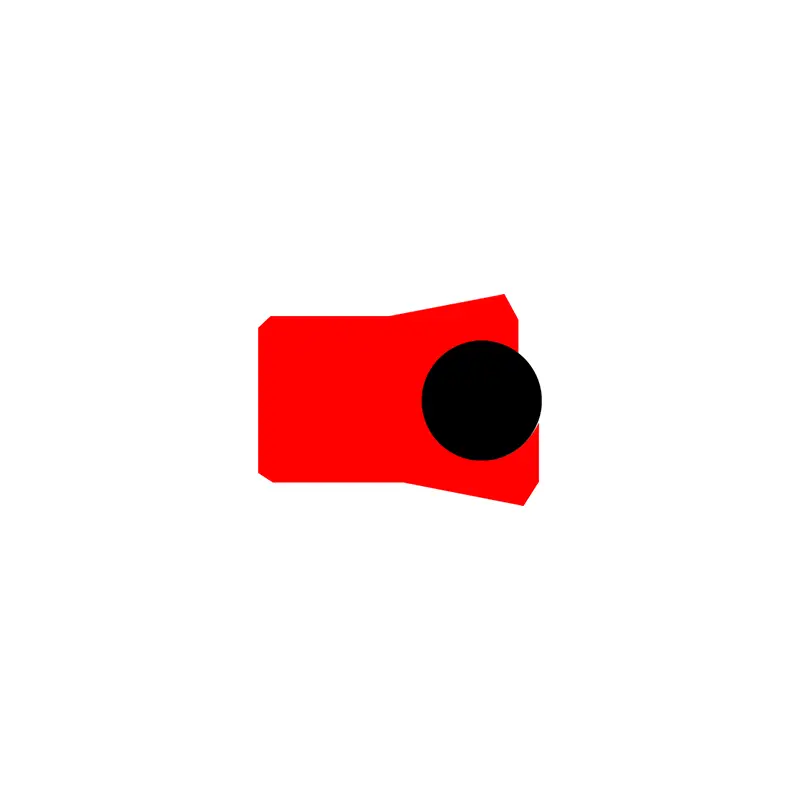

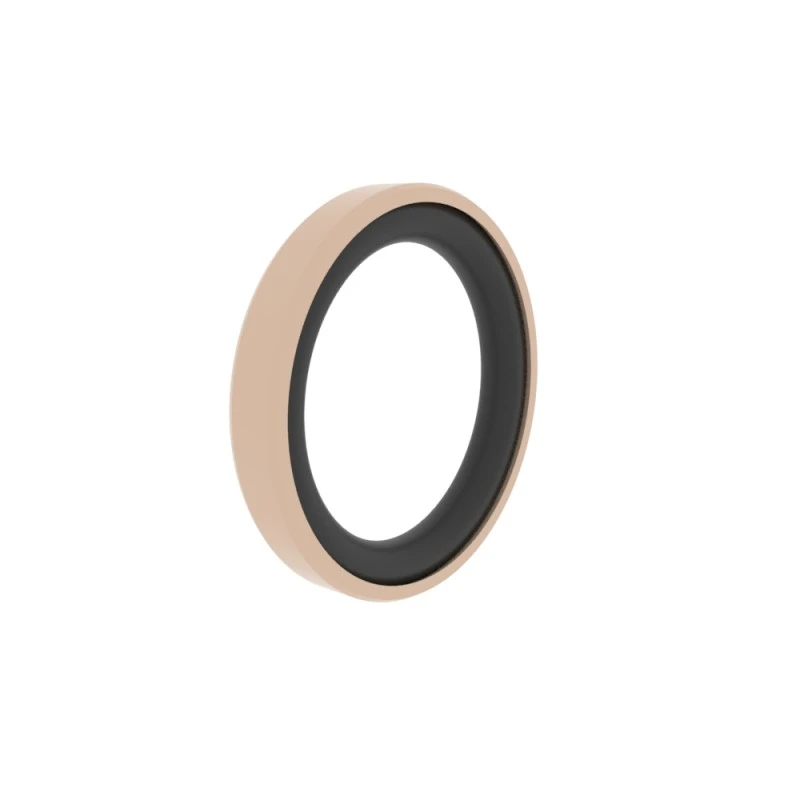

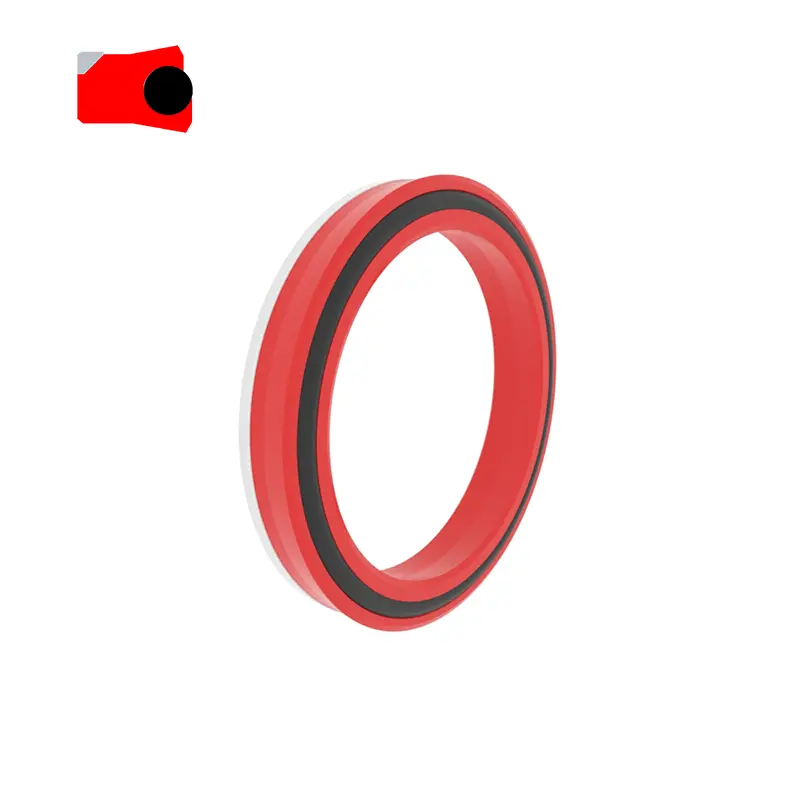

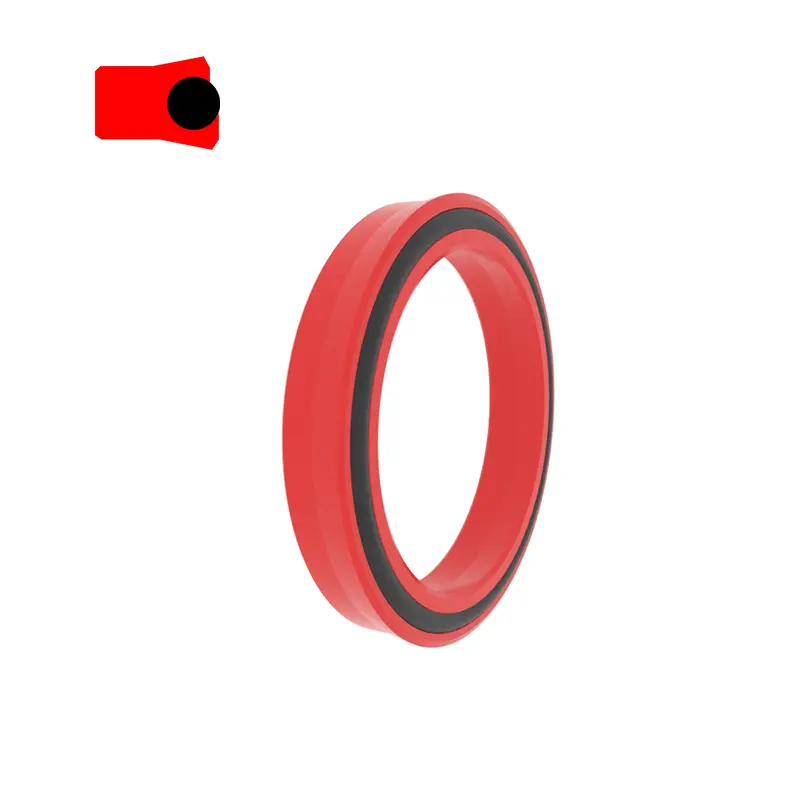

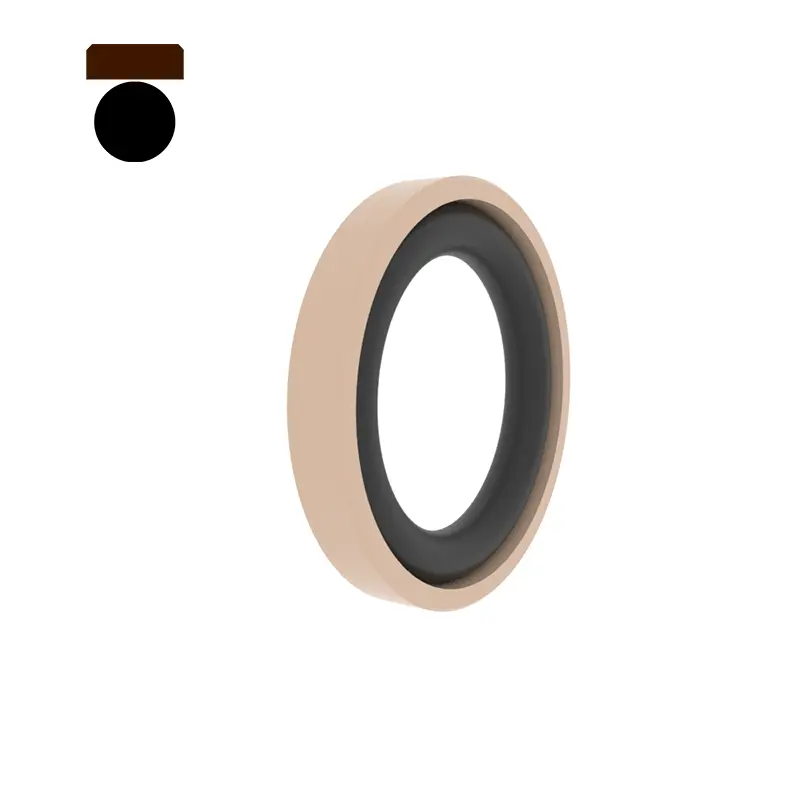

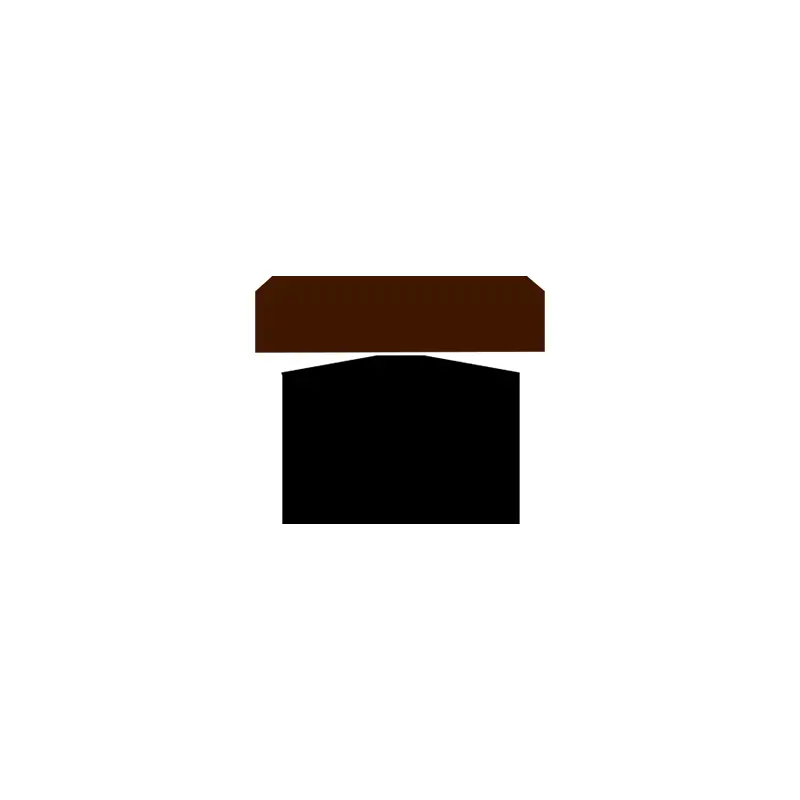

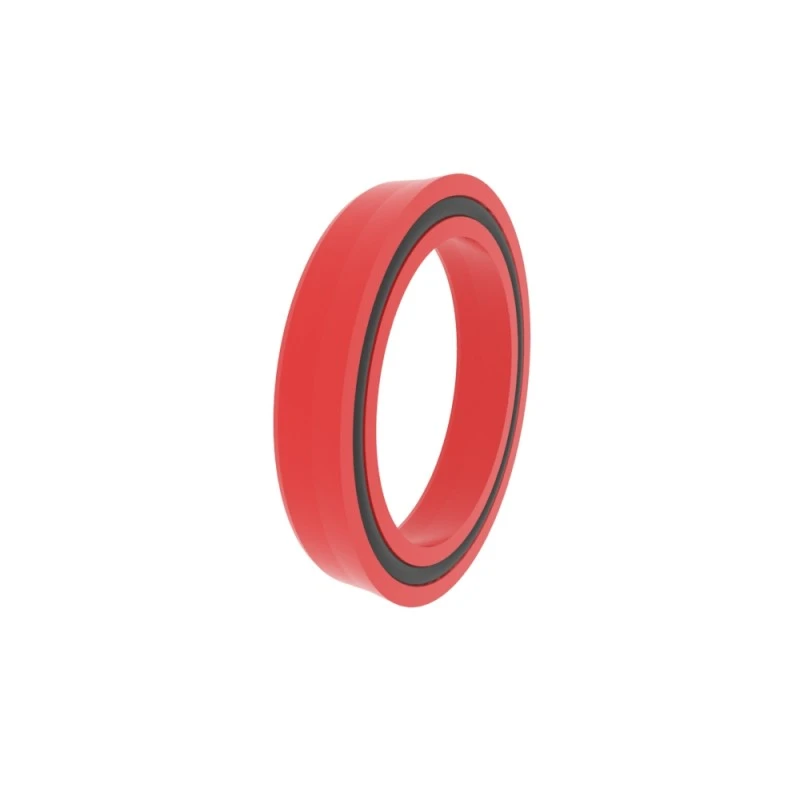

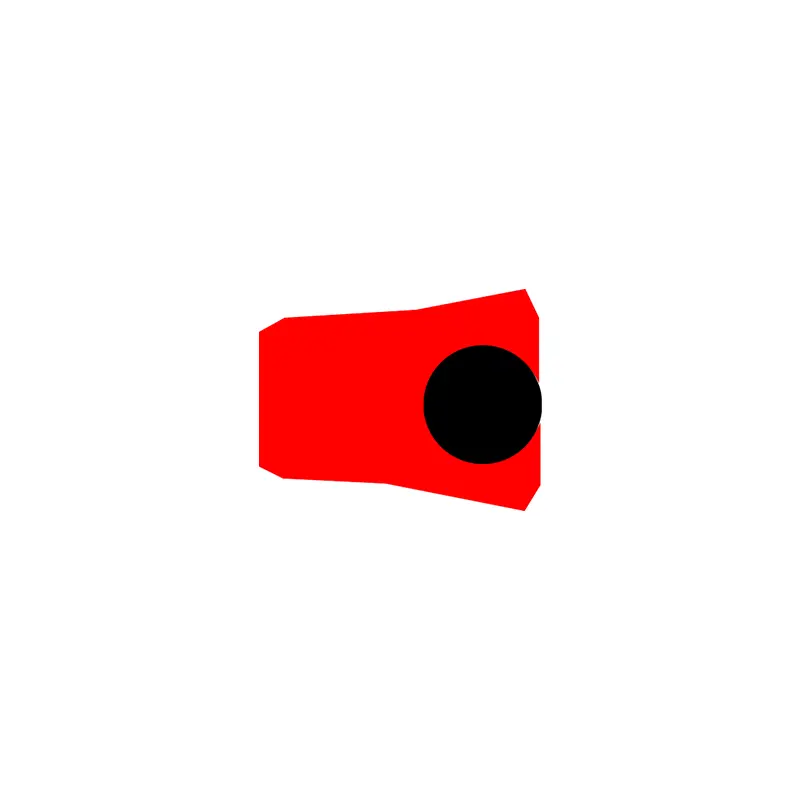

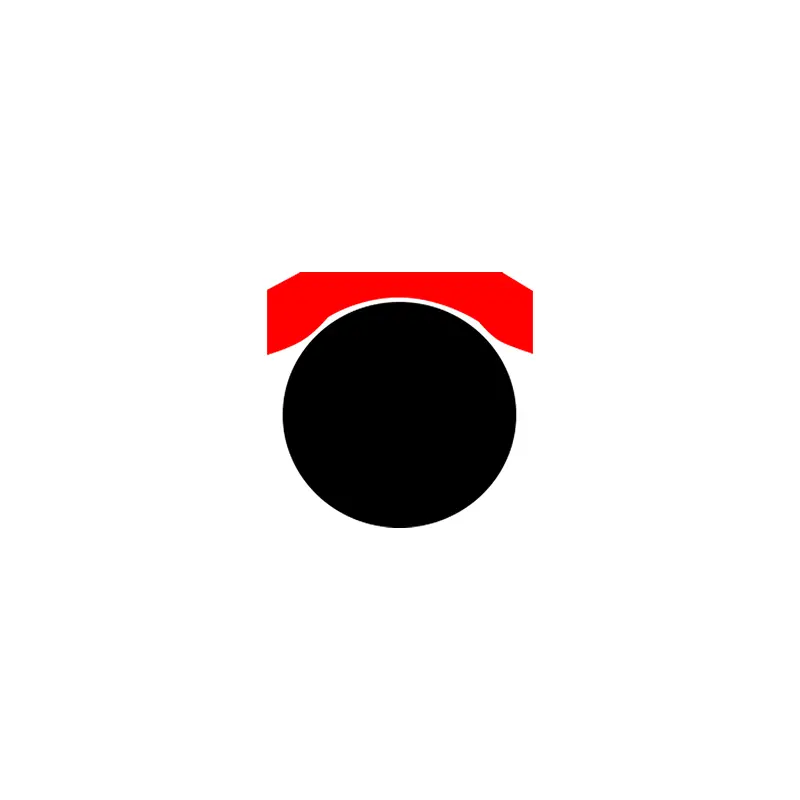

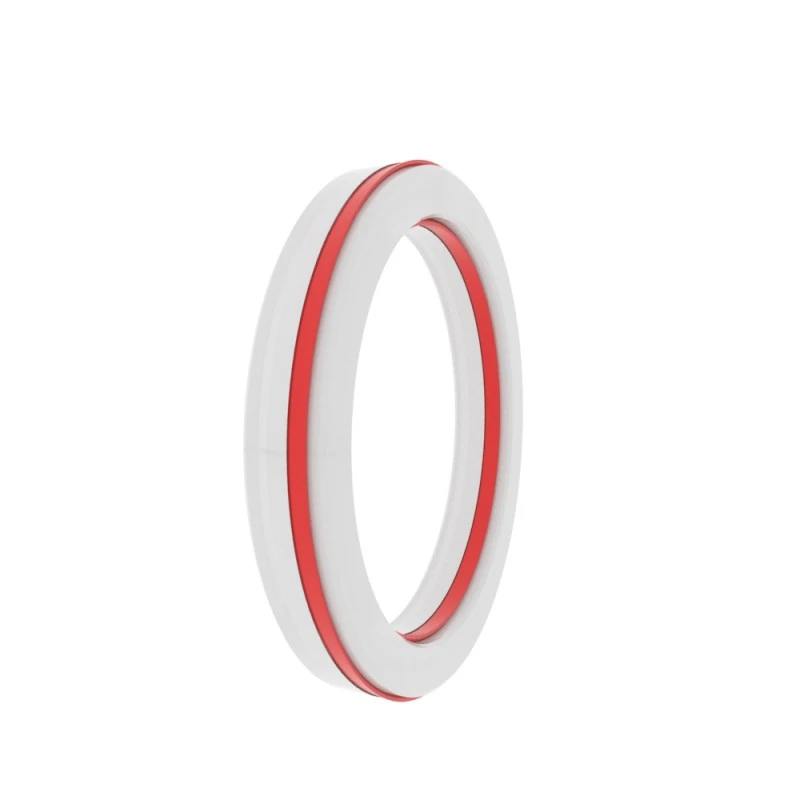

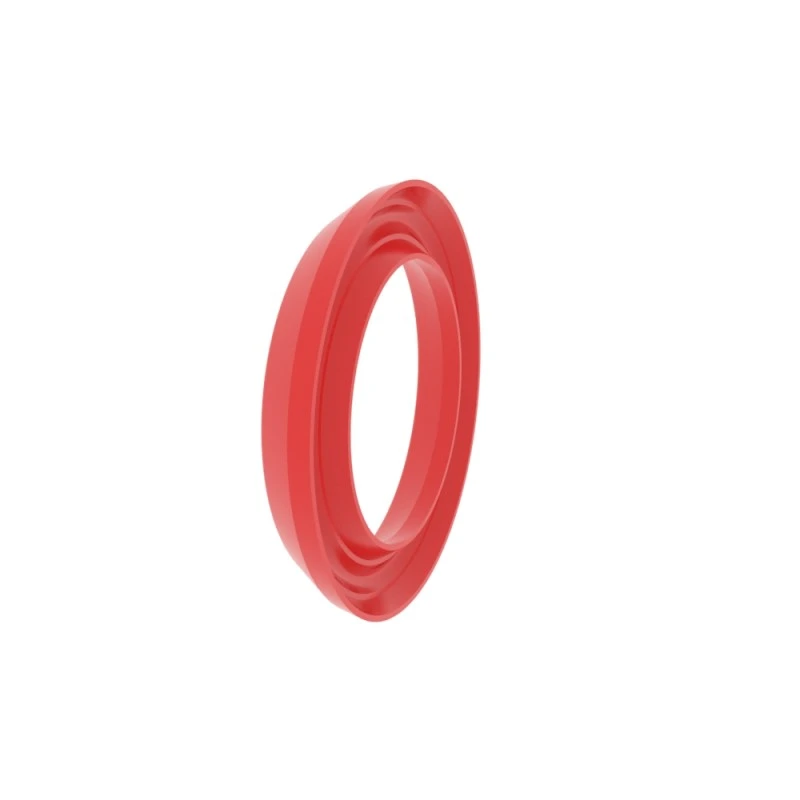

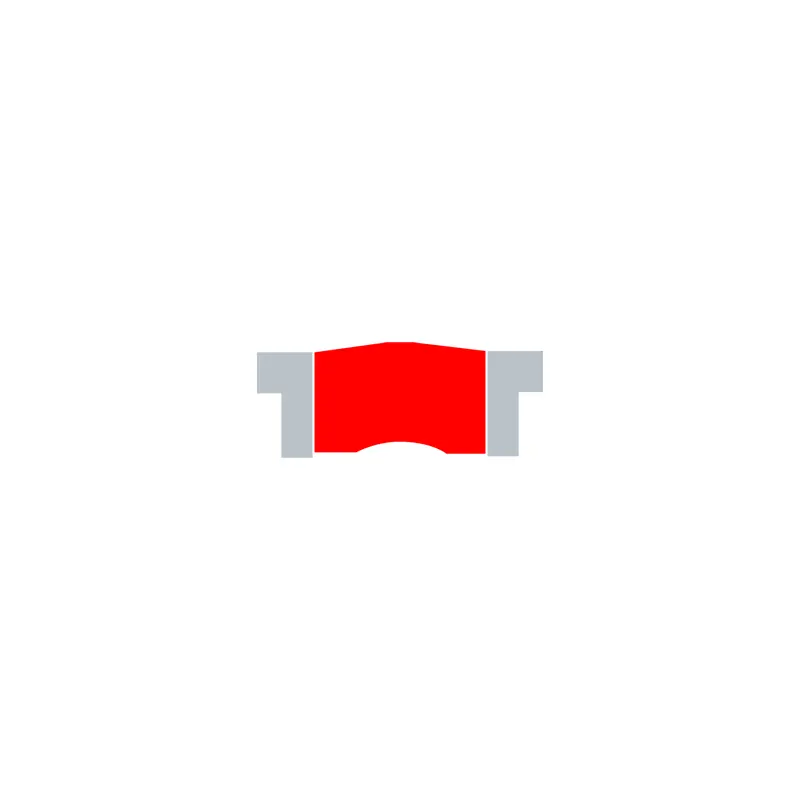

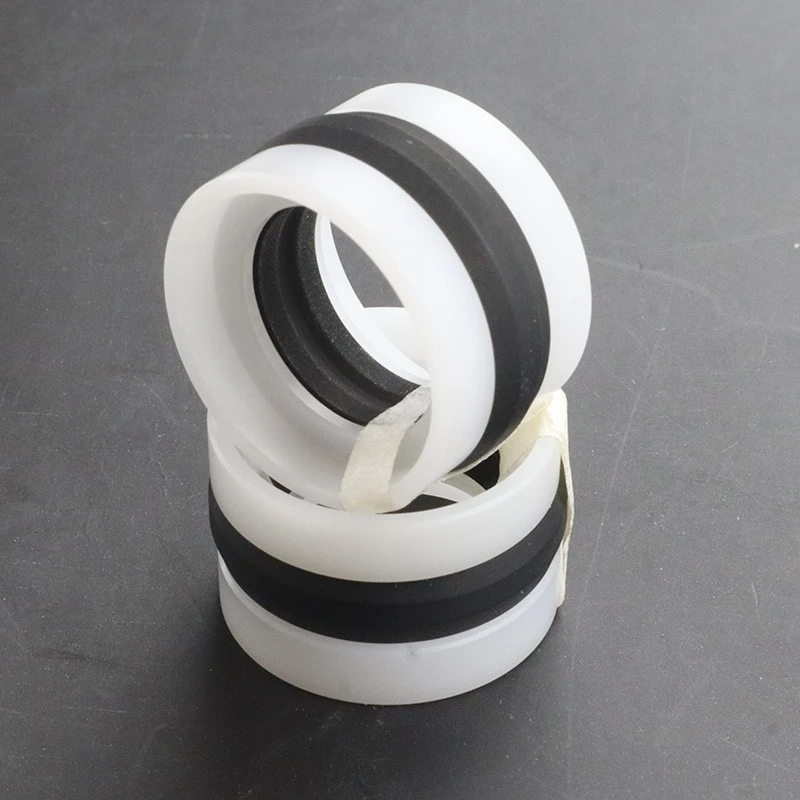

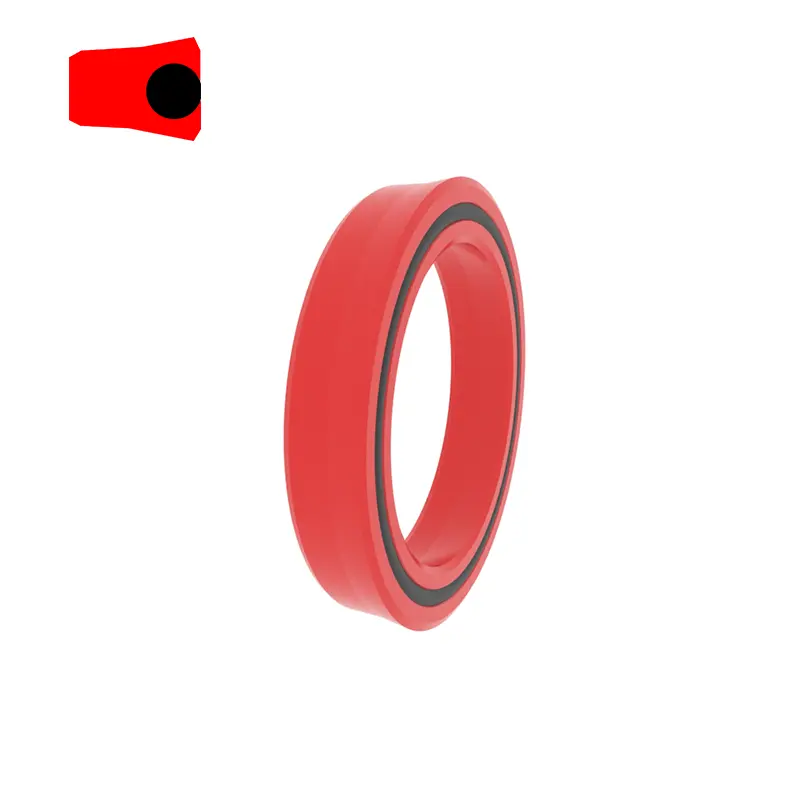

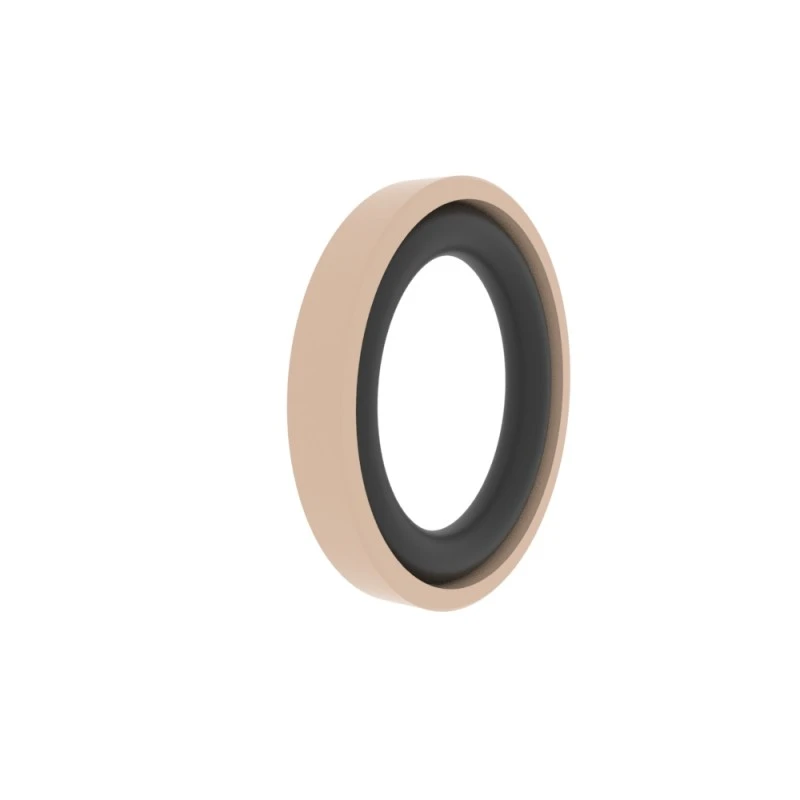

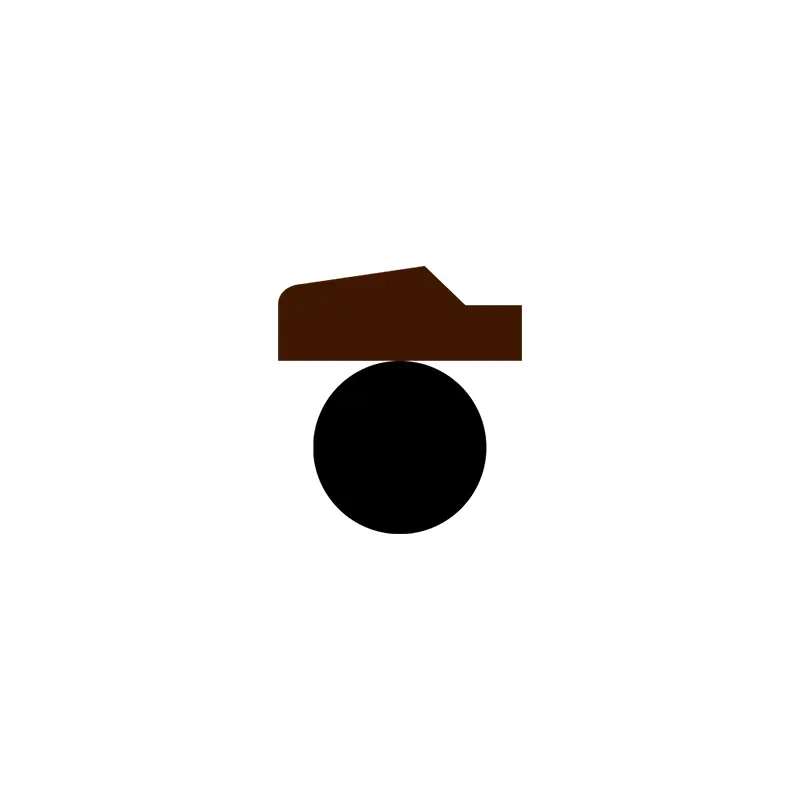

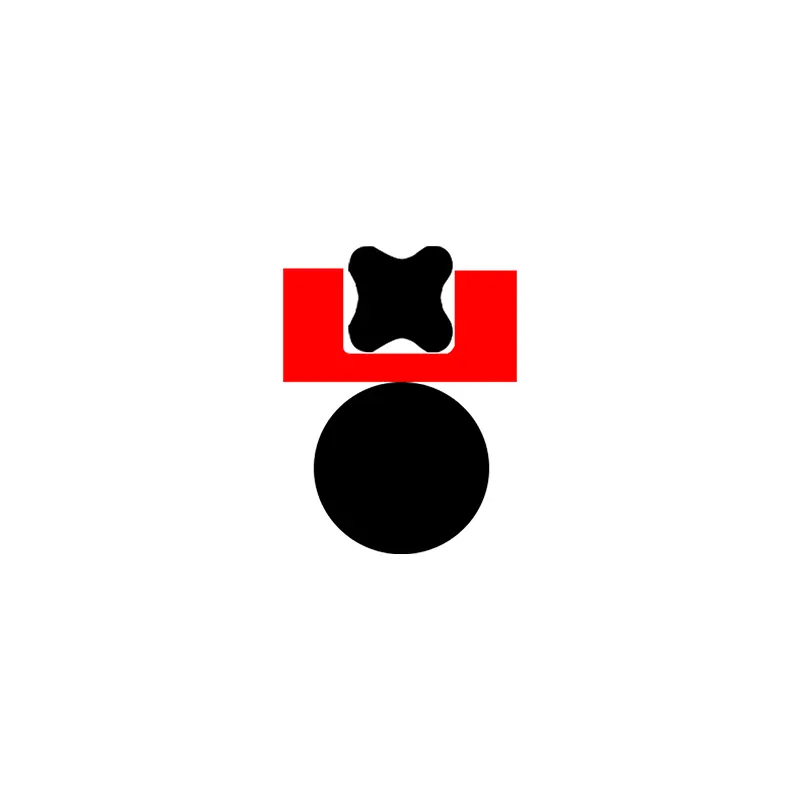

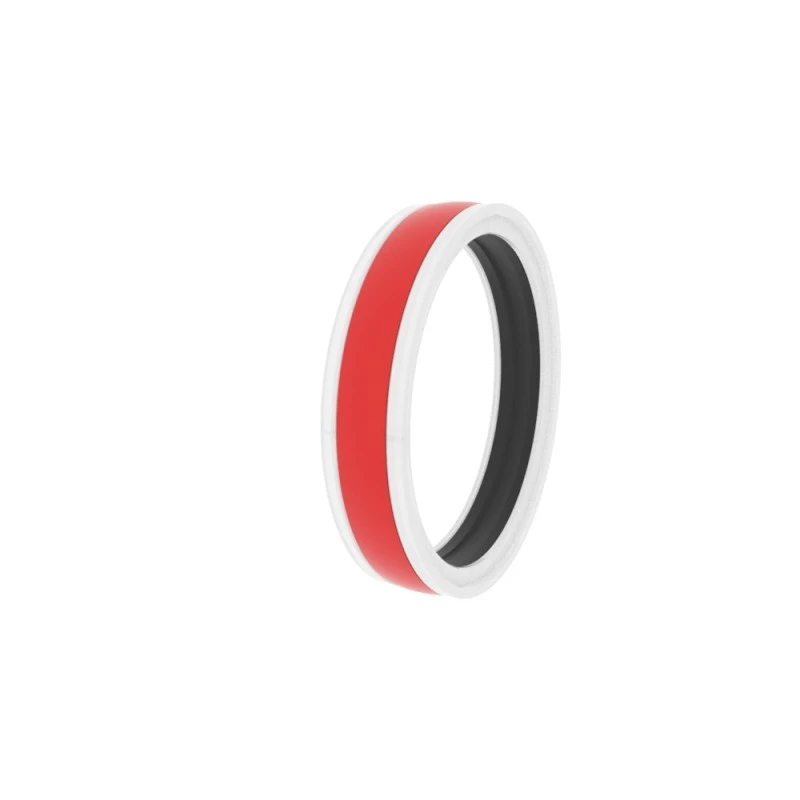

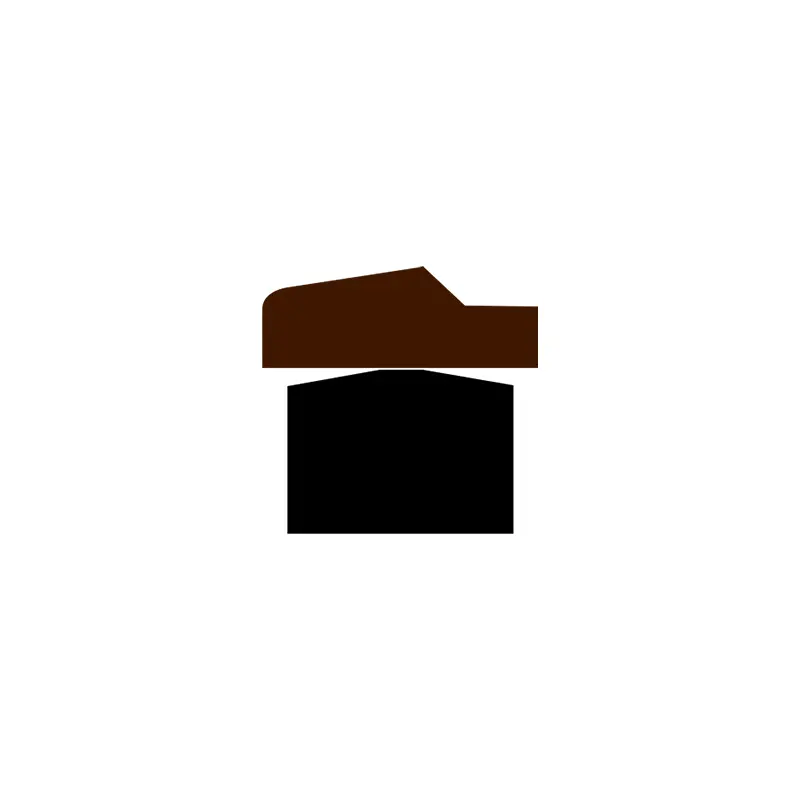

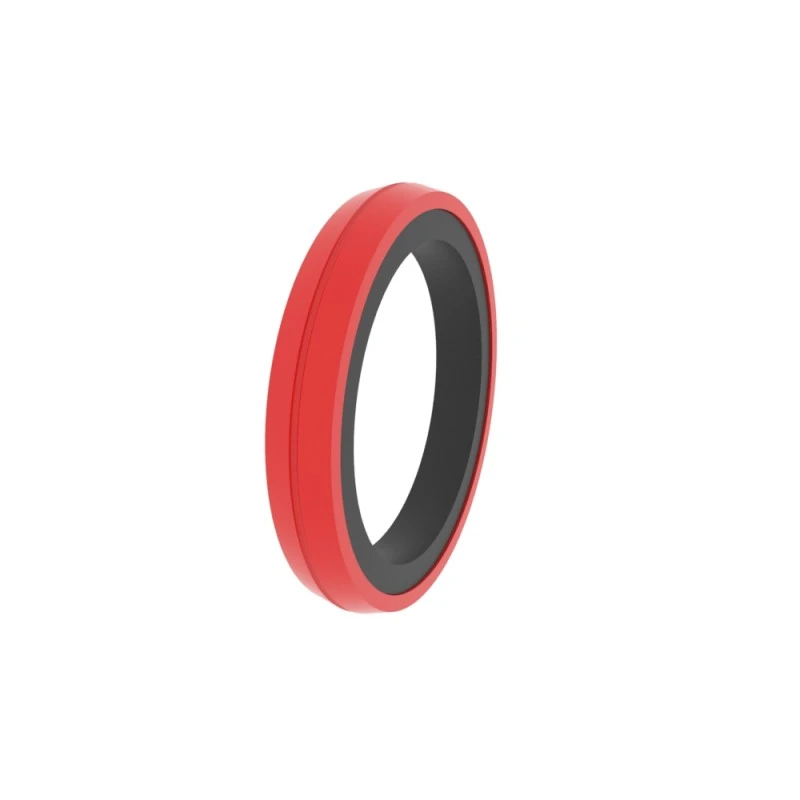

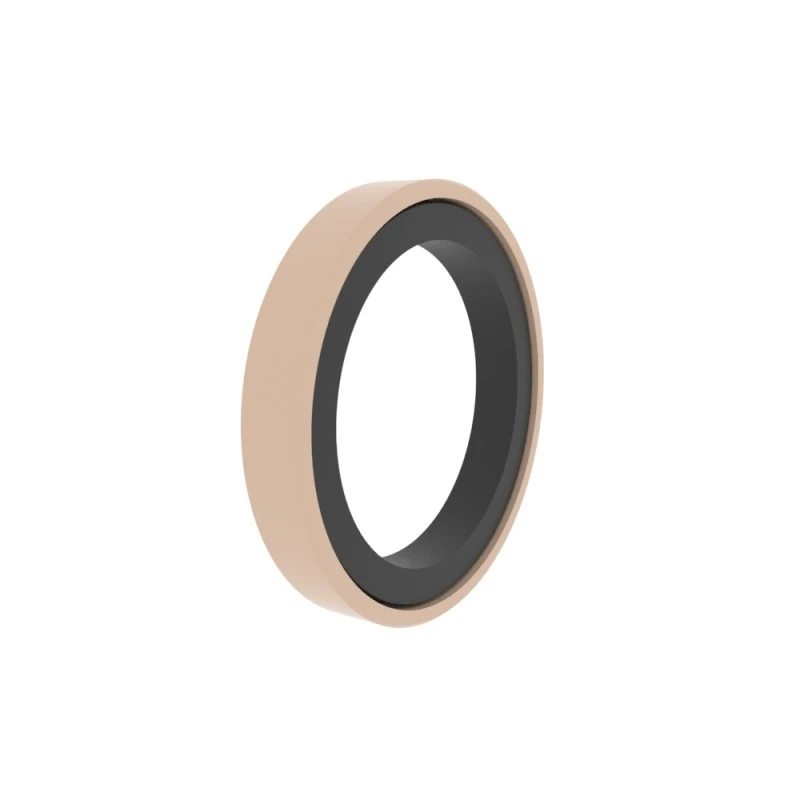

RCK108

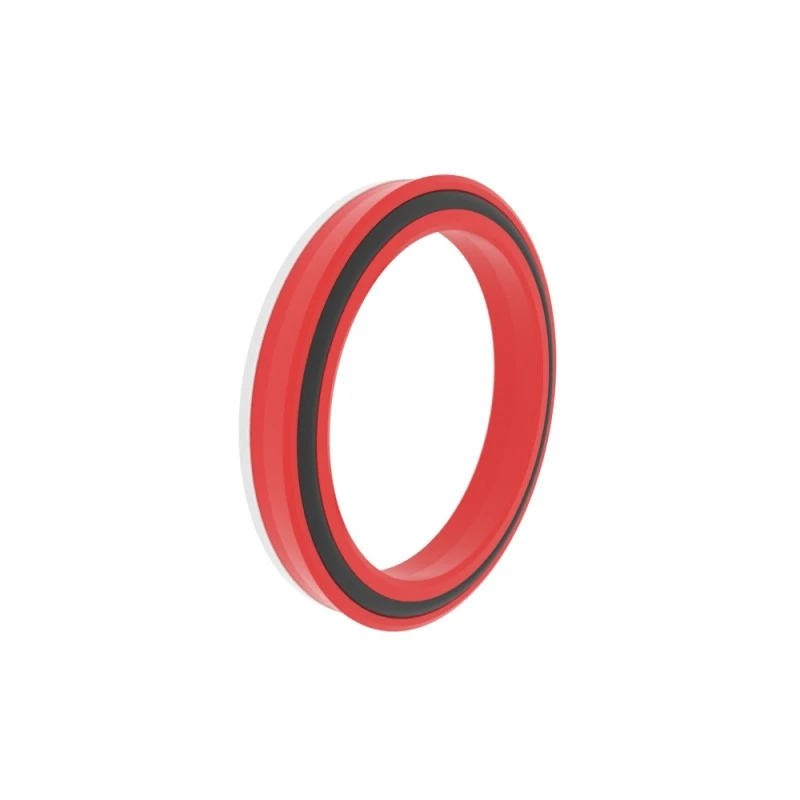

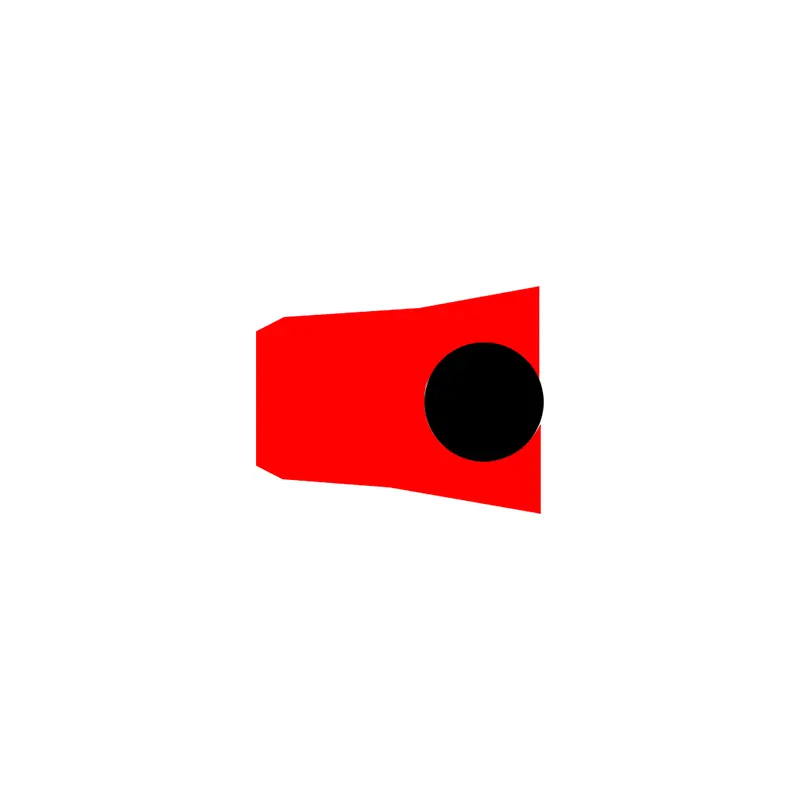

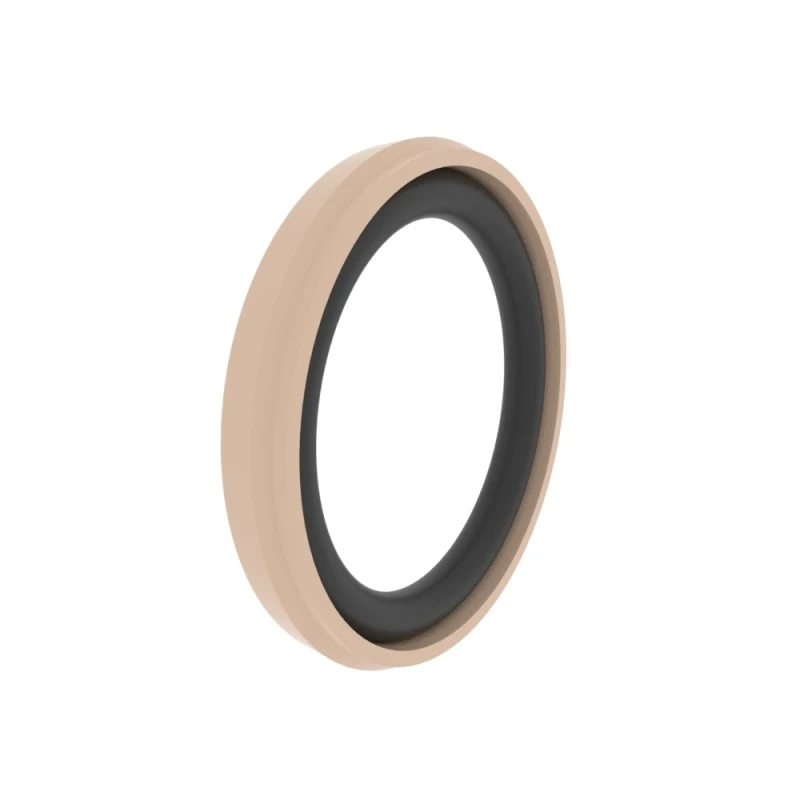

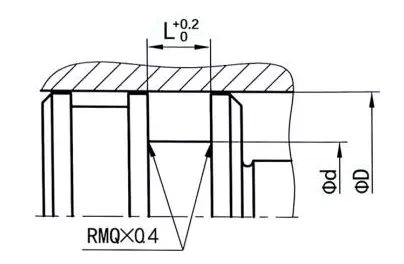

注文サイズ
φd......外径
φd......内径
L ......溝の幅
表面仕上げ |
r tmax(μm) |
RA(μm) |
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
溝の底 溝側 |
≤6.3 ≤15 |
≤1.6 ≤3 |
TPプロファイルサポート長比 |
50%-95% |
|
許容範囲 |
|
φd |
H10 |
φd |
H9 |
注文例
モデル:RCK108
溝のサイズ:100x84.5x6.3
材料:PTFE3+NBR
シールタイプ:RCK108、RCK125、RCK140、RCK238、RCK138
メインアプリケーション:標準の油圧シリンダーとモバイル油圧機械
利点:低摩擦、油圧クリープなし、耐摩耗性が高く、良好な排出性能、良好な熱伝導率、安定した埋め込み溝、広い温度範囲。
材料:テトラフルオロエチレン +ニトリルゴムまたはフッ素ゴム、超高硬度ポリウレタン +ニトリルゴム
シール溝の例 |
以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます) |
||||||||
|
|
φd |
φd |
L |
c/s |
最大押しギャップ |
|||
100bar |
250bar |
400bar |
|||||||
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
80-132.9 |
φD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
330-669.9 |
φD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
670-1000 |
φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
> 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |

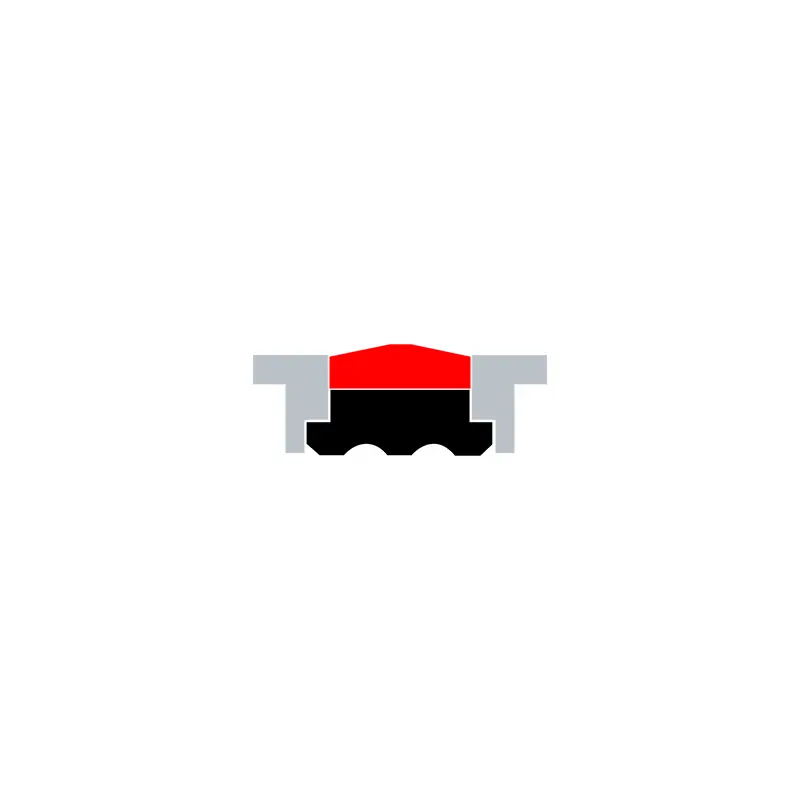

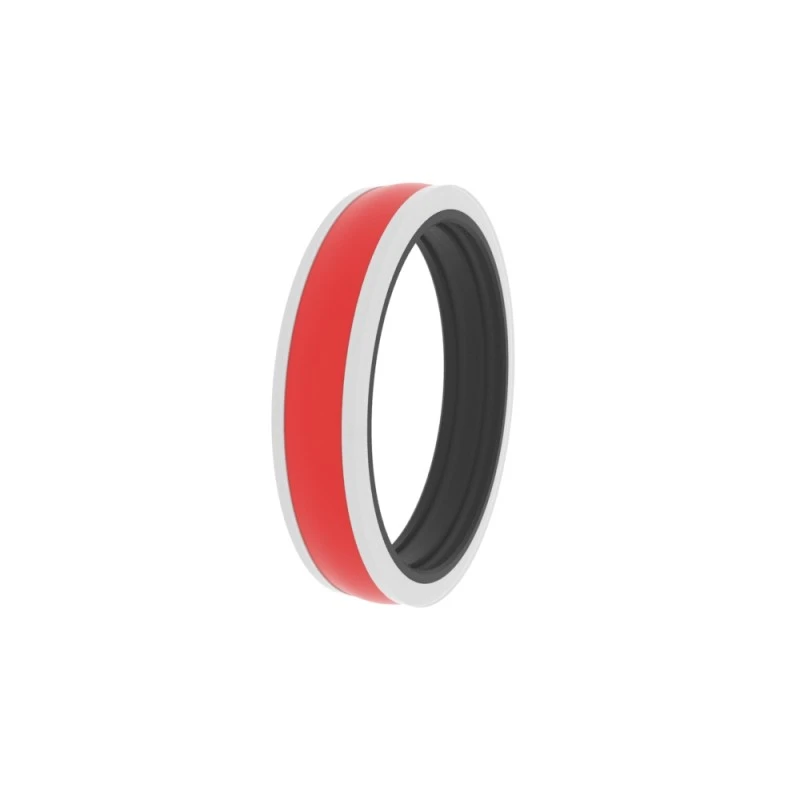

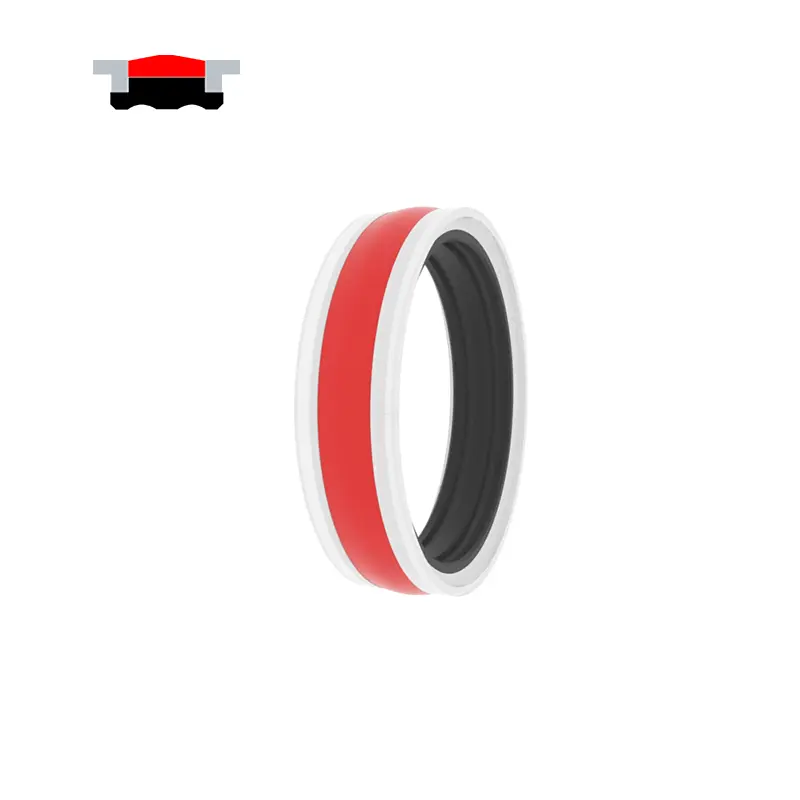

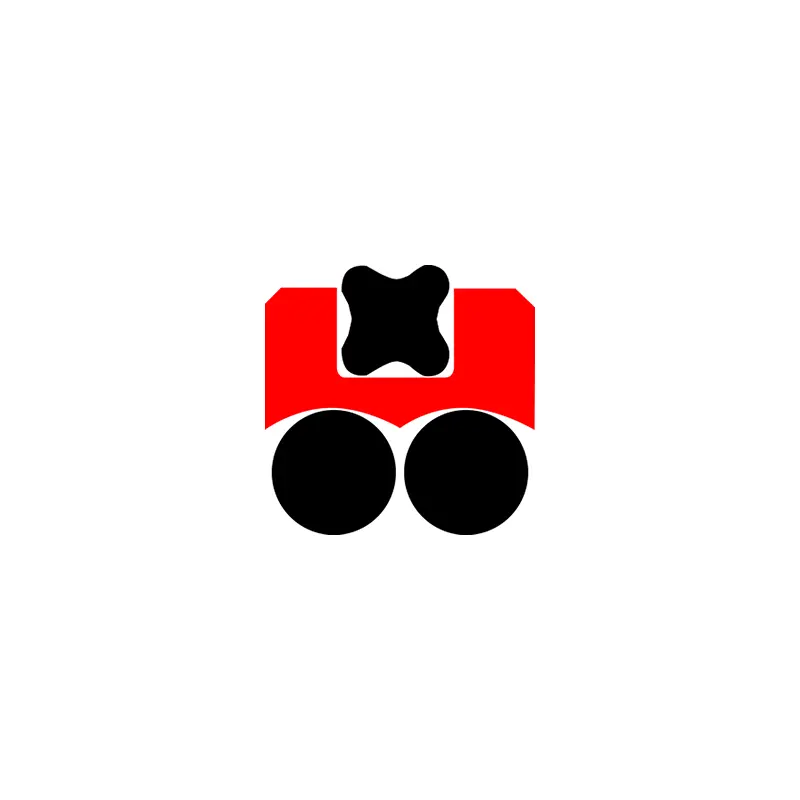

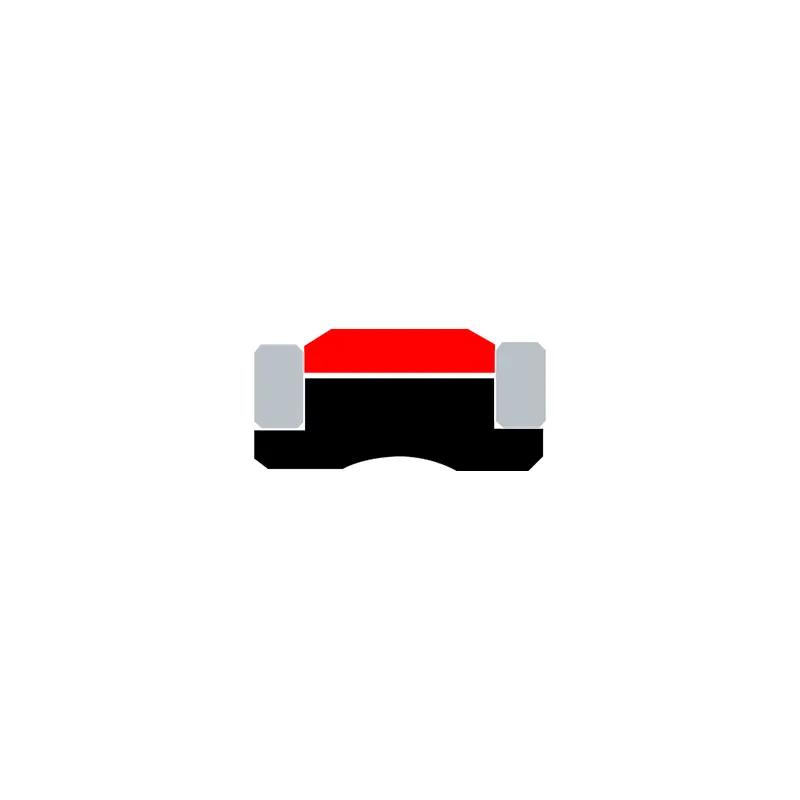

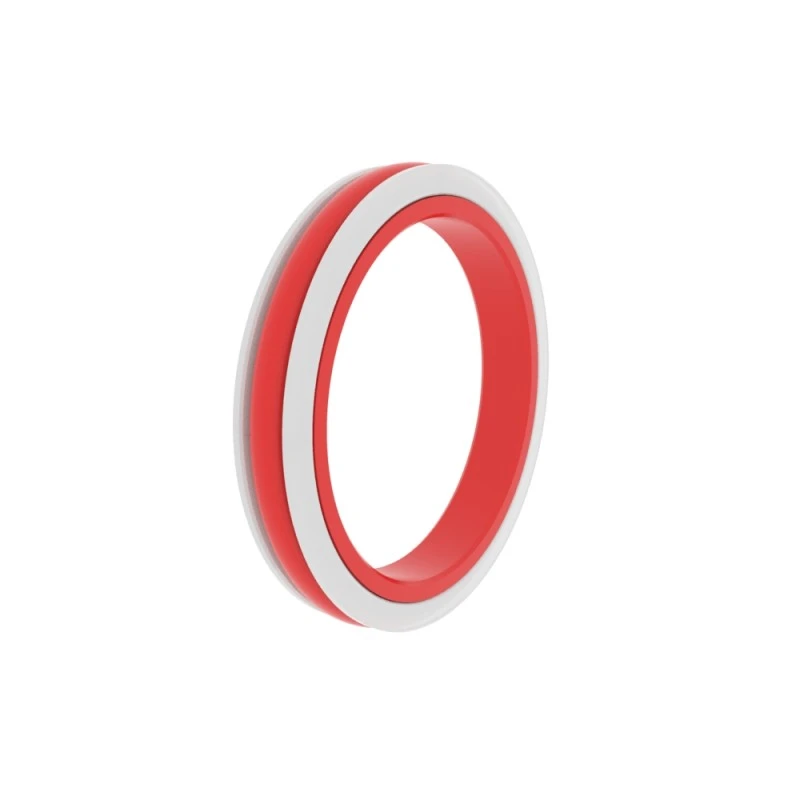

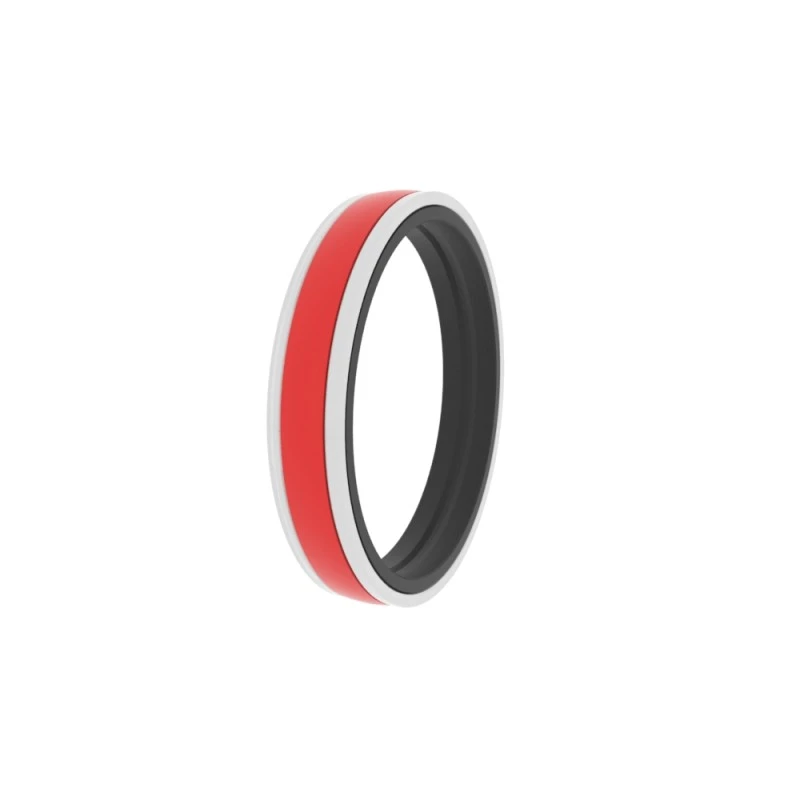

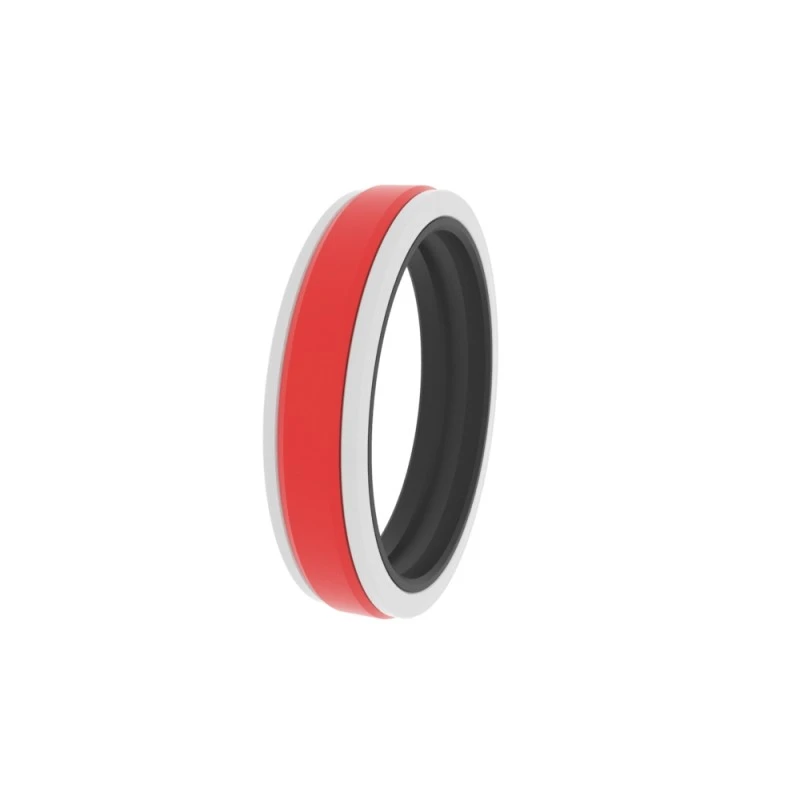

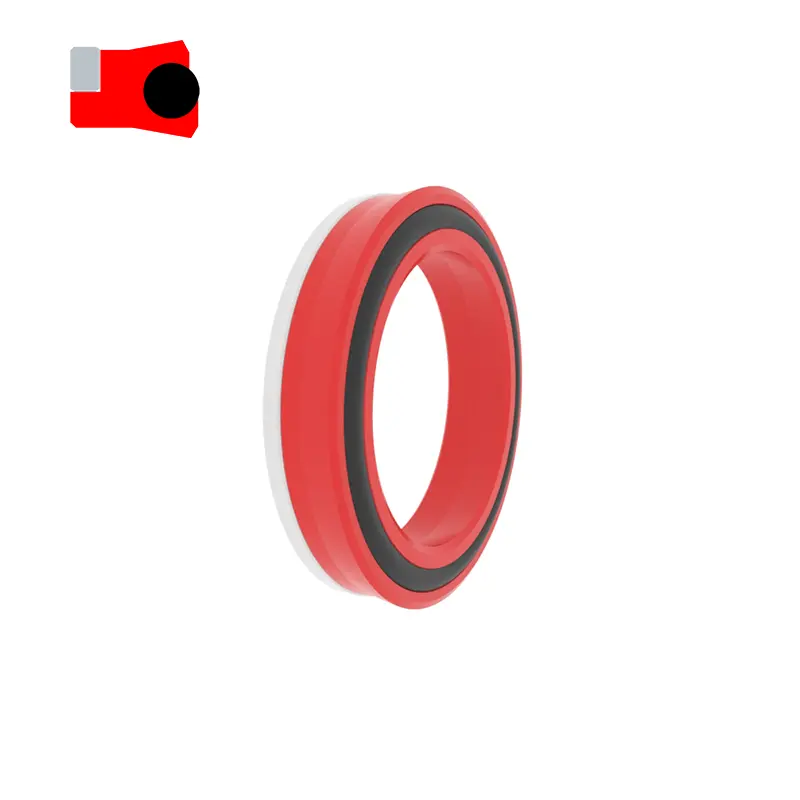

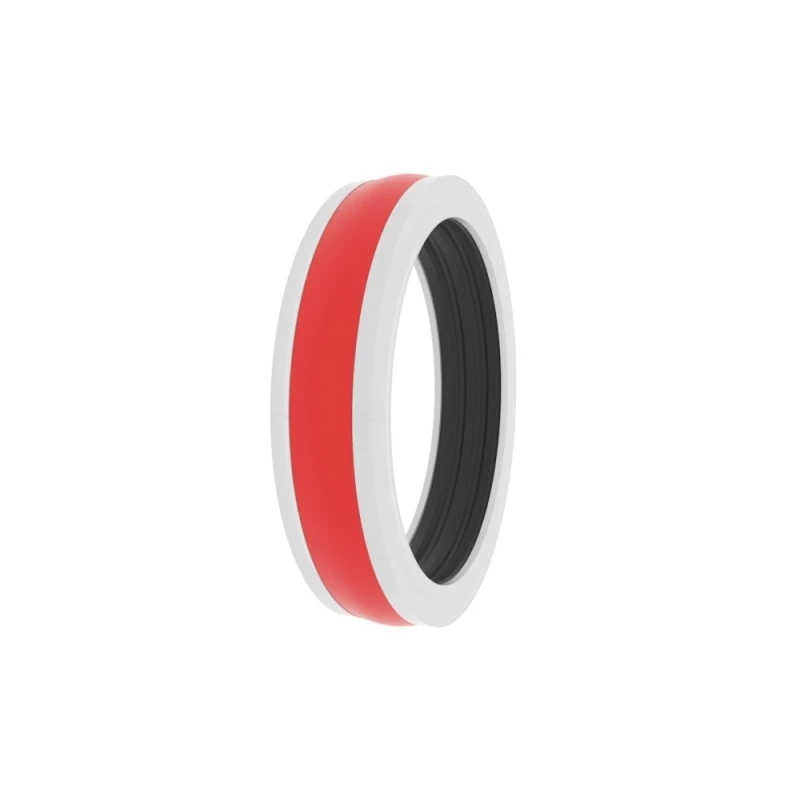

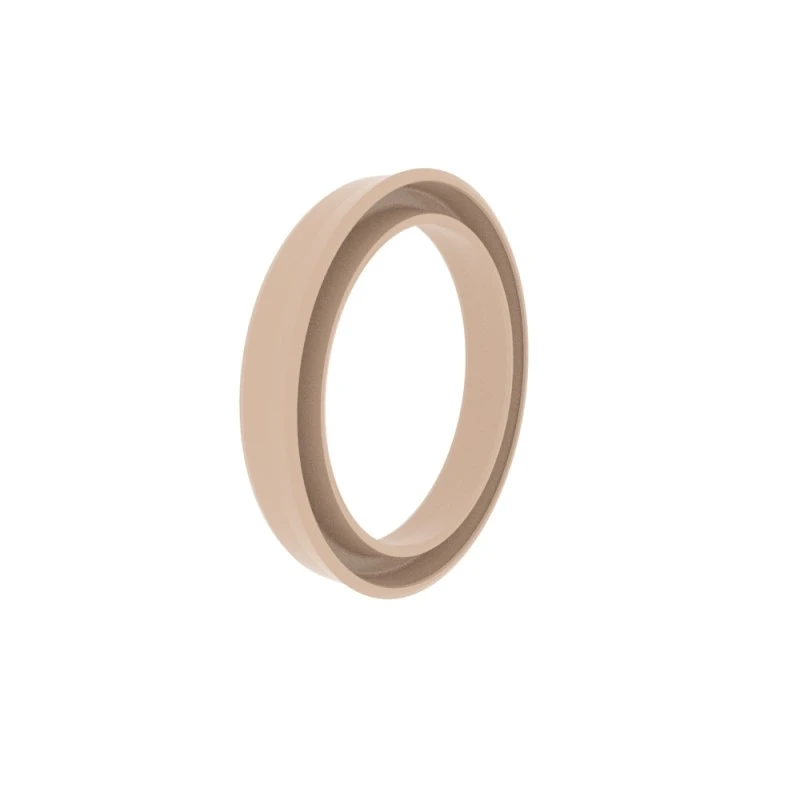

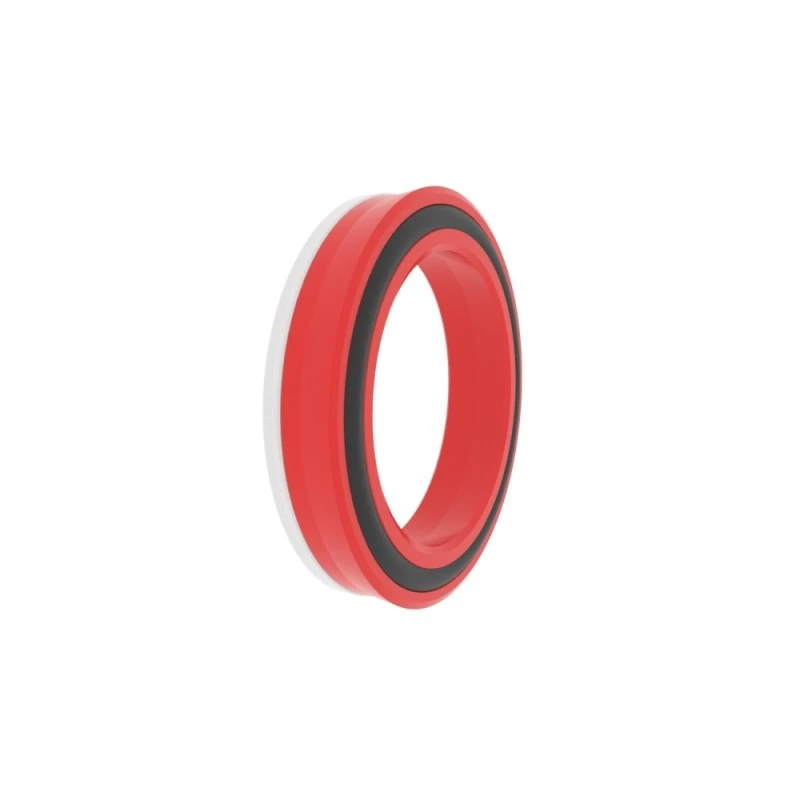

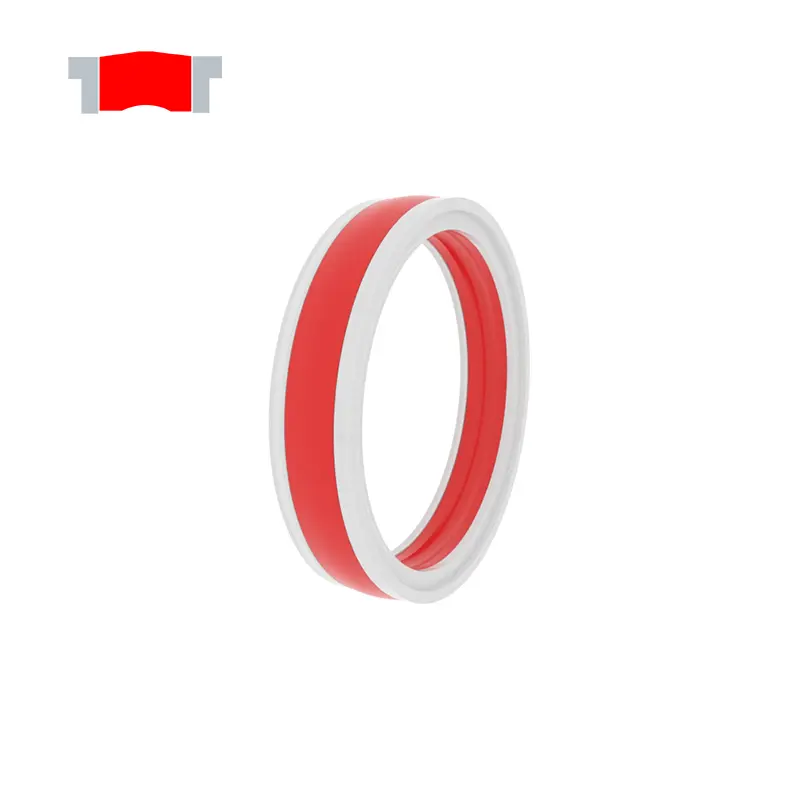

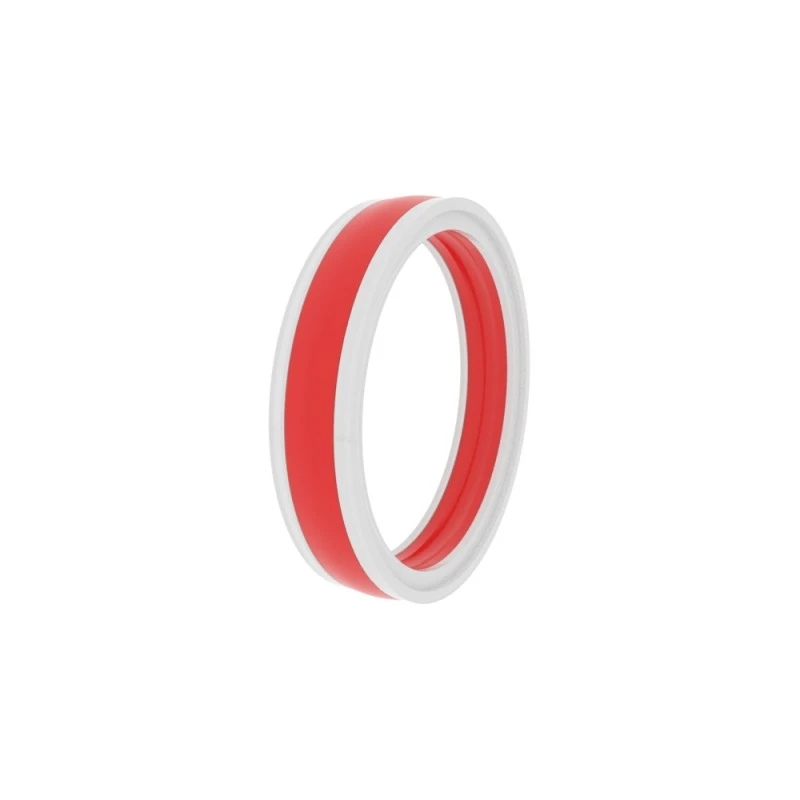

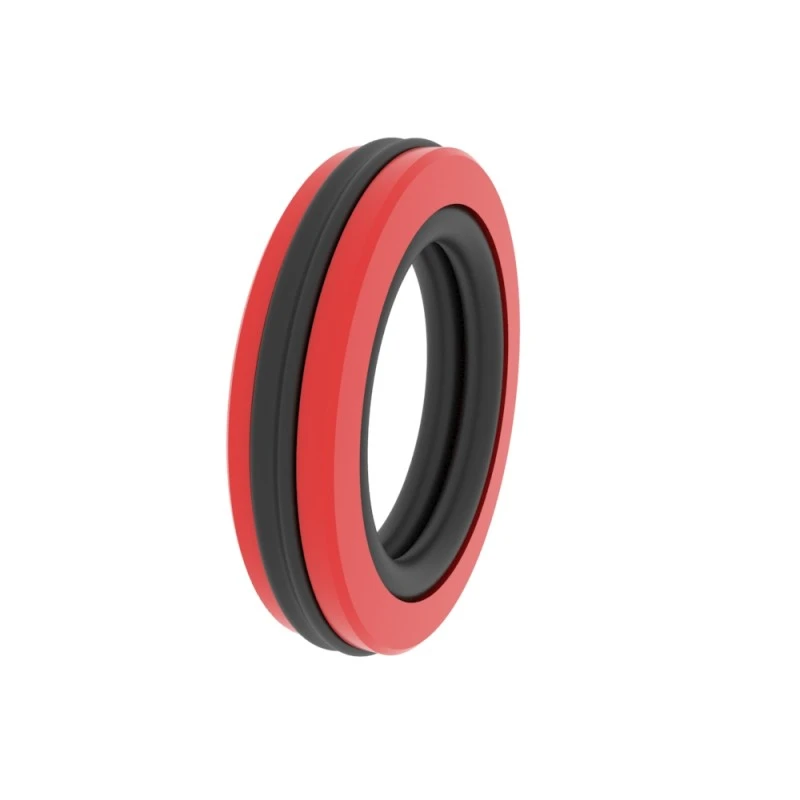

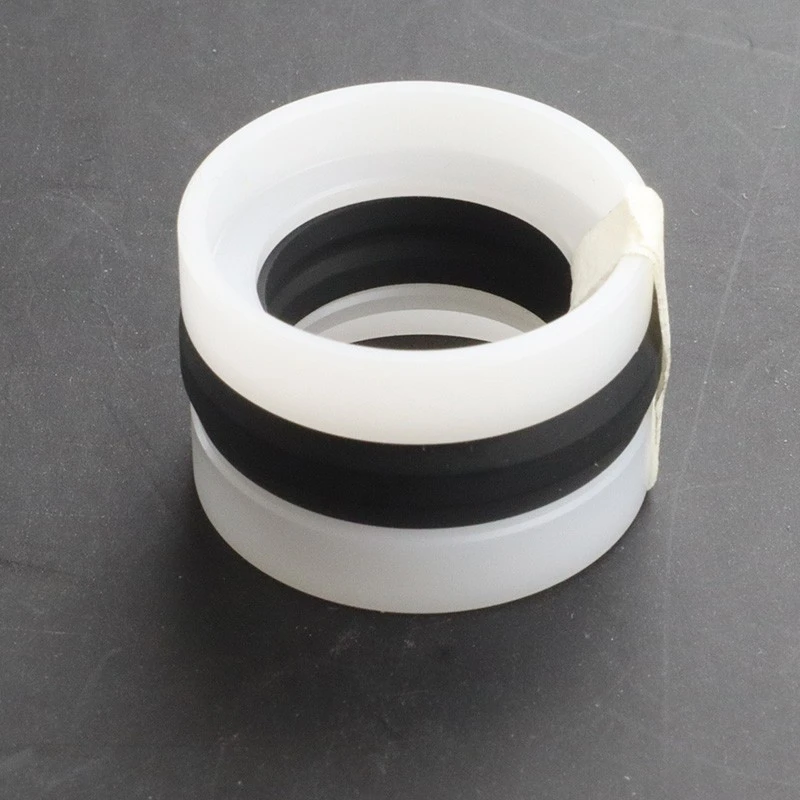

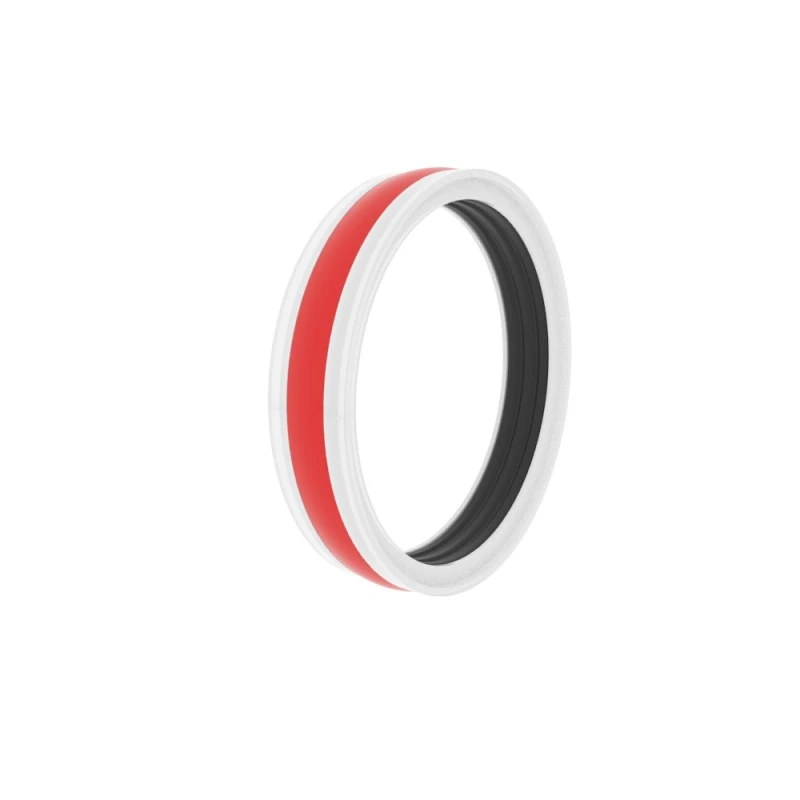

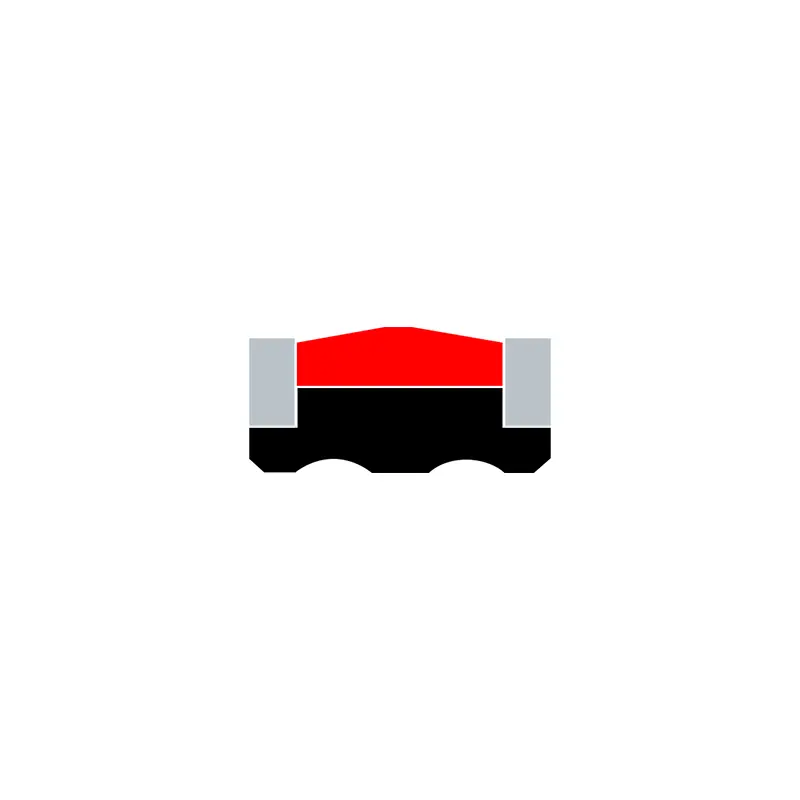

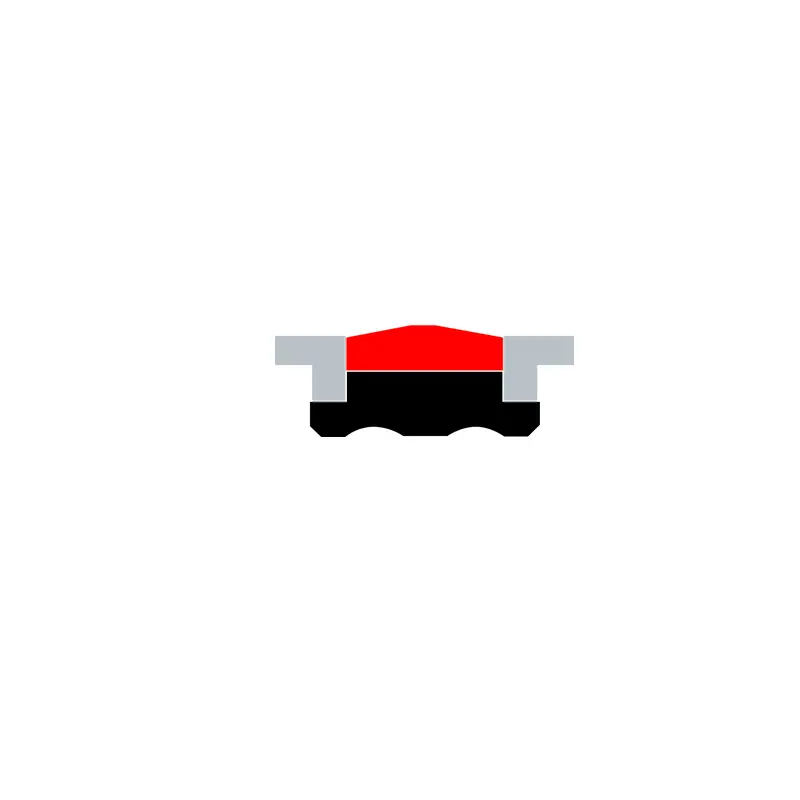

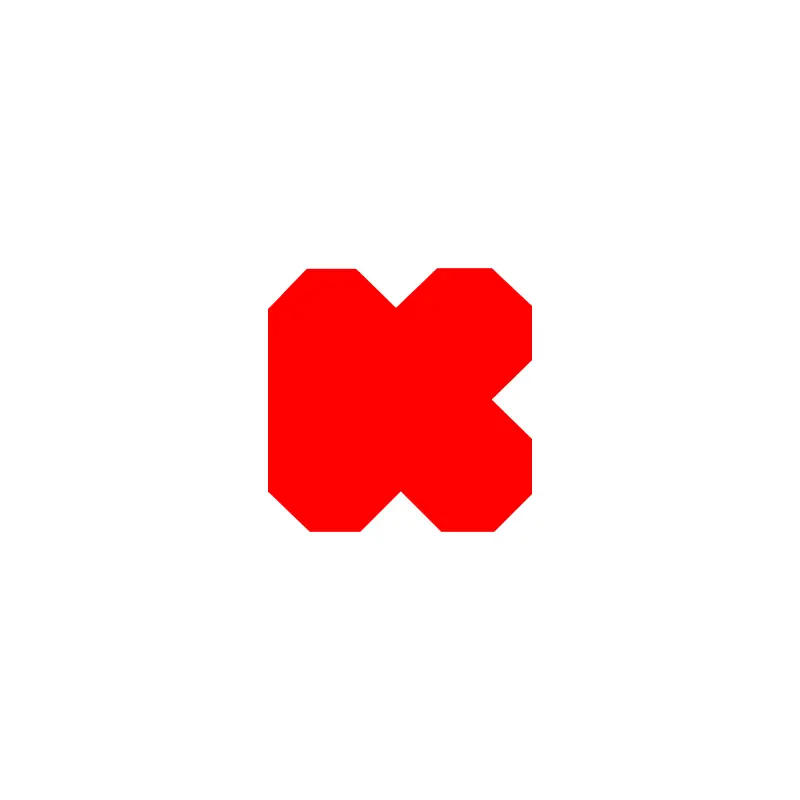

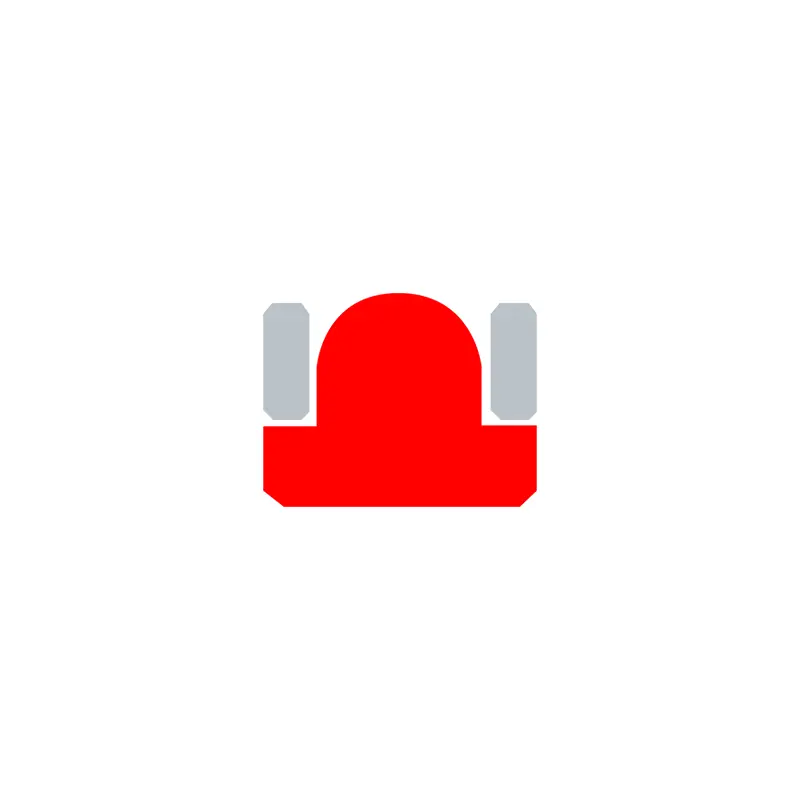

RCK109N

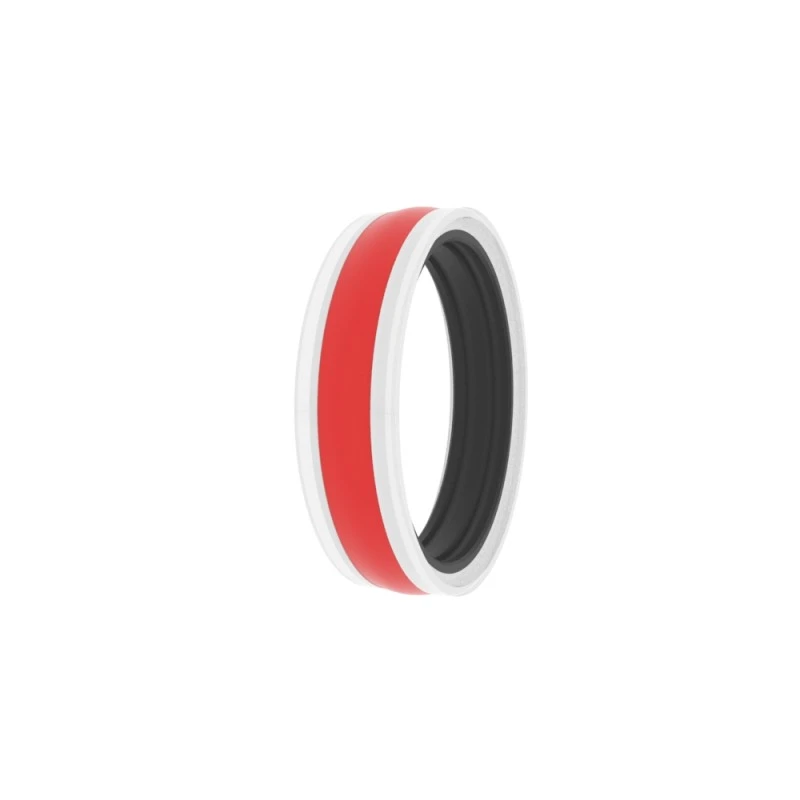

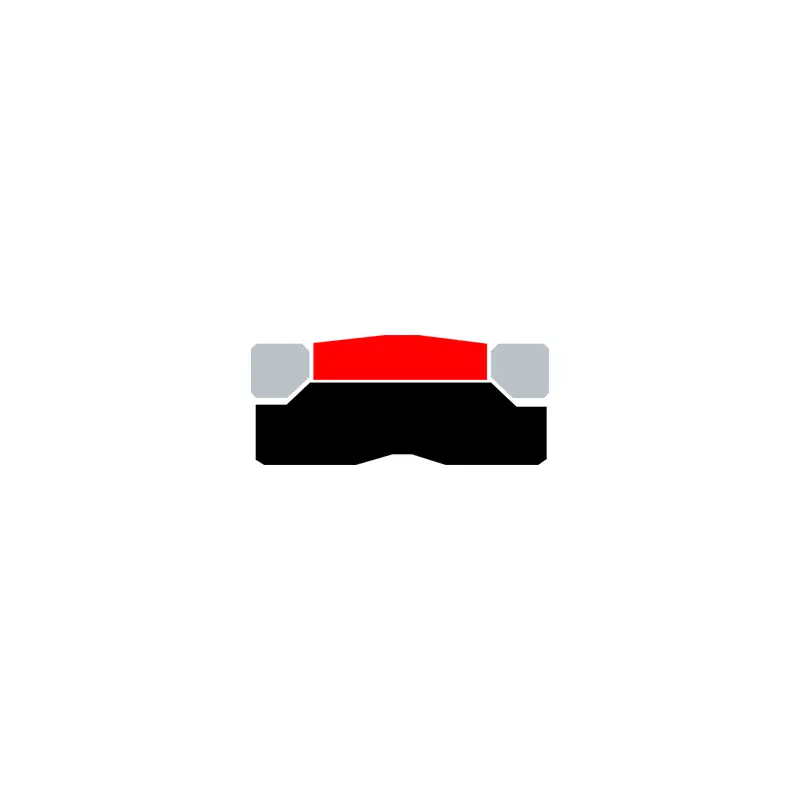

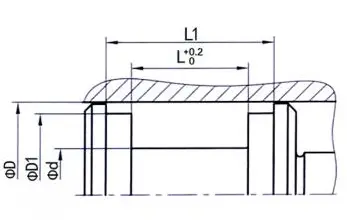

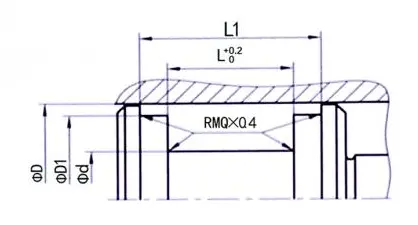

注文サイズ
φd......外径
φd......内径
φd1......内径
L ......溝の幅
L1 ......溝の幅
表面仕上げ |
r tmax(μm) |
RA(μm) |
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
溝の底 溝側 |
≤6.3 ≤15 |
≤1.6 ≤3 |
TPプロファイルサポート長比 |
50%-95% |
|
許容範囲 |
|
φd |
H10 |
φd |
H9 |
注文例
モデル:RCK109N
溝のサイズ:100x80x95x25/36
材料:RC-PU-H+NBR+POM
シールタイプ:RCK109、RCK117
主な用途:建設機械、農業機械、クレーン、標準シリンダー
利点:優れた静的および動的シーリング、追加のガイドリング、排出防止、耐性構造は、急速な圧力変化を伴う労働条件に適しています。
材料:ポリウレタン、ゴム、ポリウレタン、テトラフルオロエチレン
シール溝の例 |
以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます) |
||||||
|
|
φd |
φd |
FD1 |
L |
L1 |
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
50-79.9 |
φD-15 |
φd-4 |
20 |
28 |
|||
80-144.9 |
φd-20 |
φd-5 |
25 |
36 |
|||
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
>750 |
φd-40 |
φd-8 |
40 |
54 |

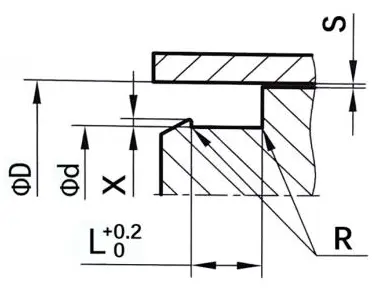

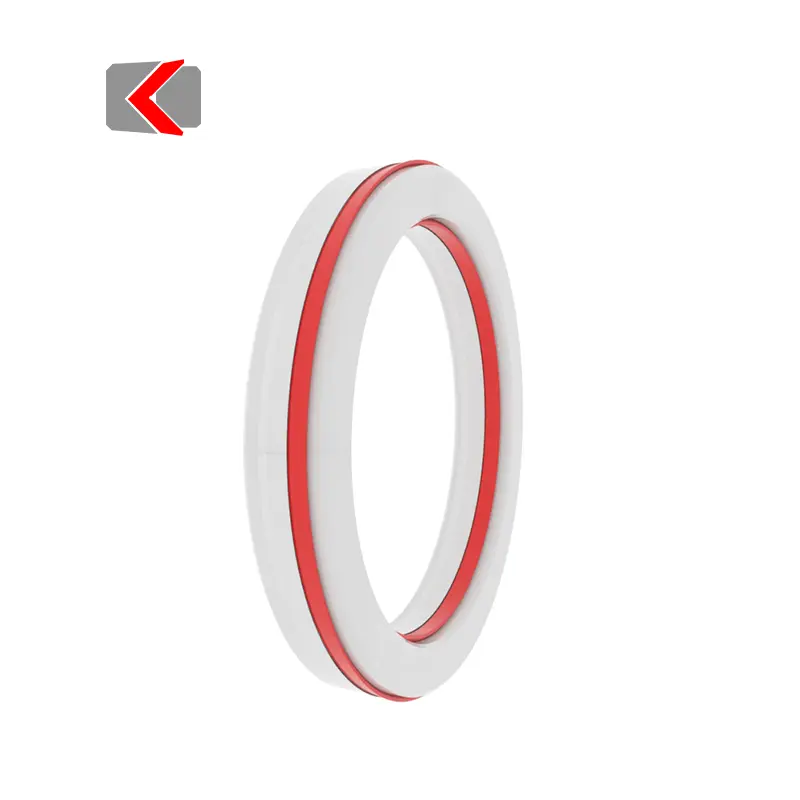

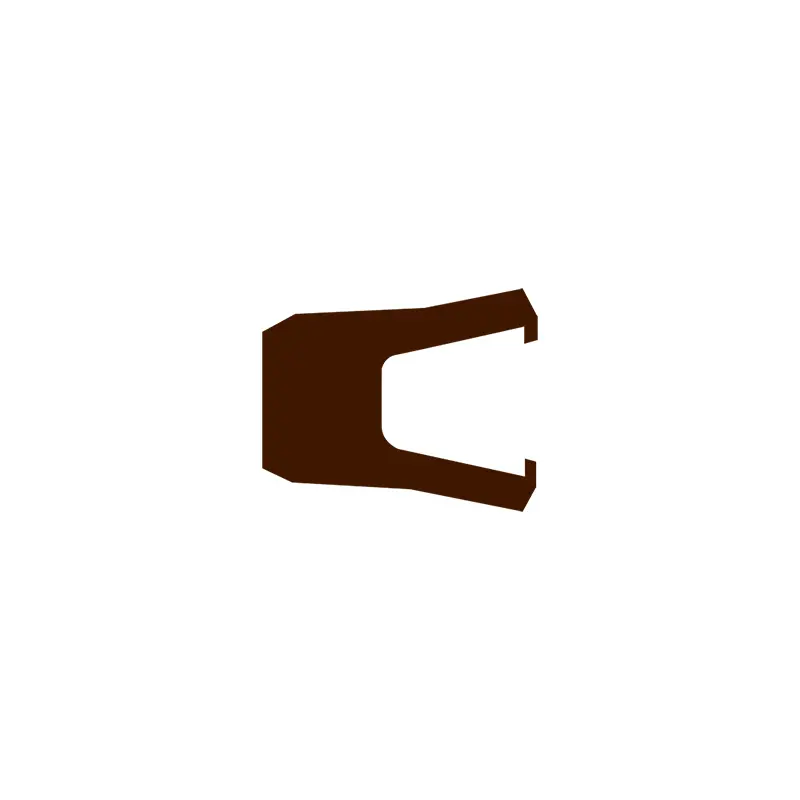

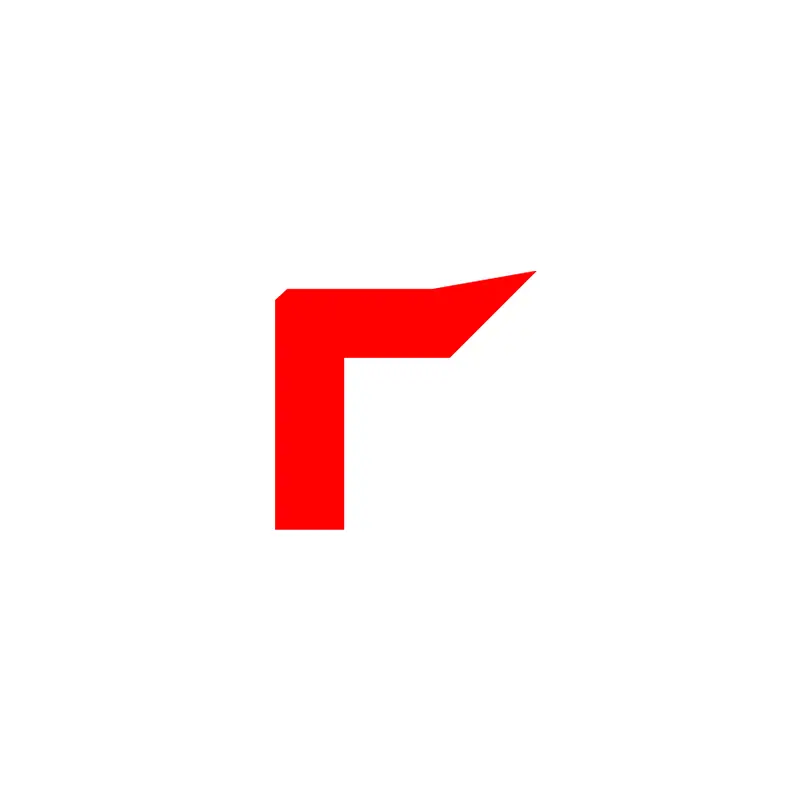

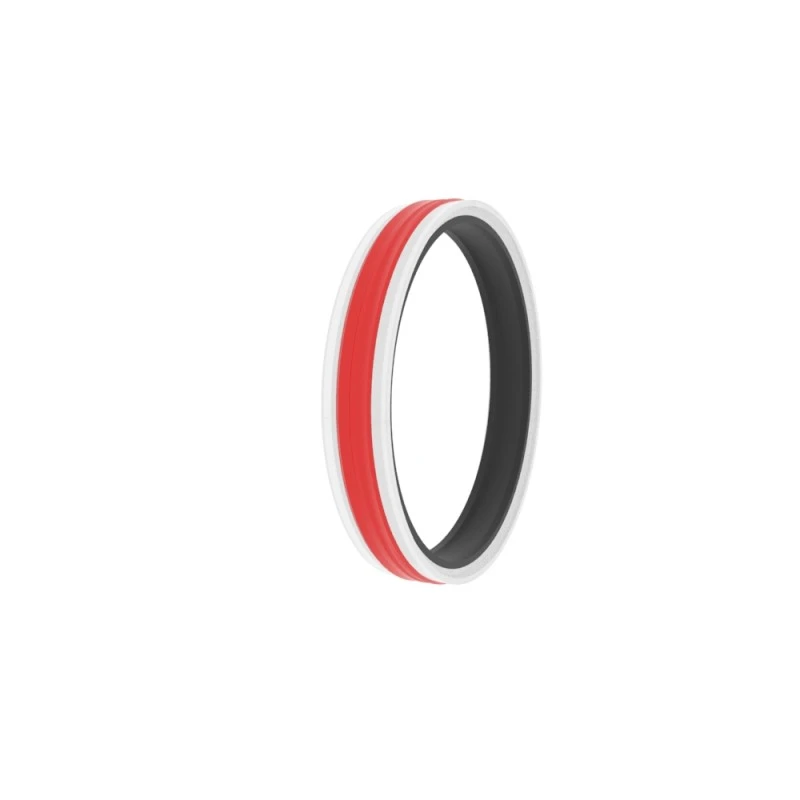

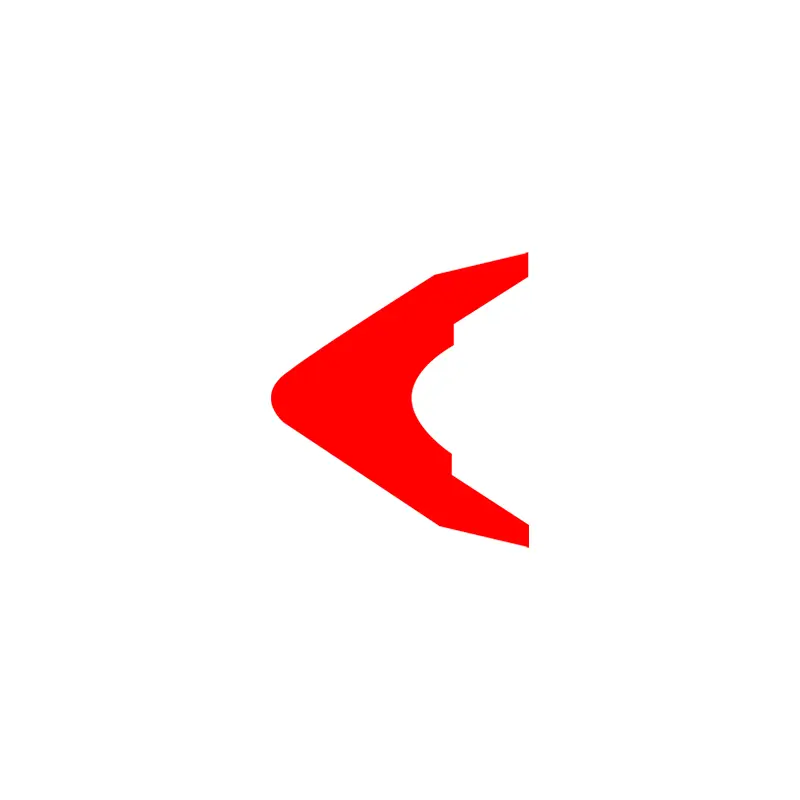

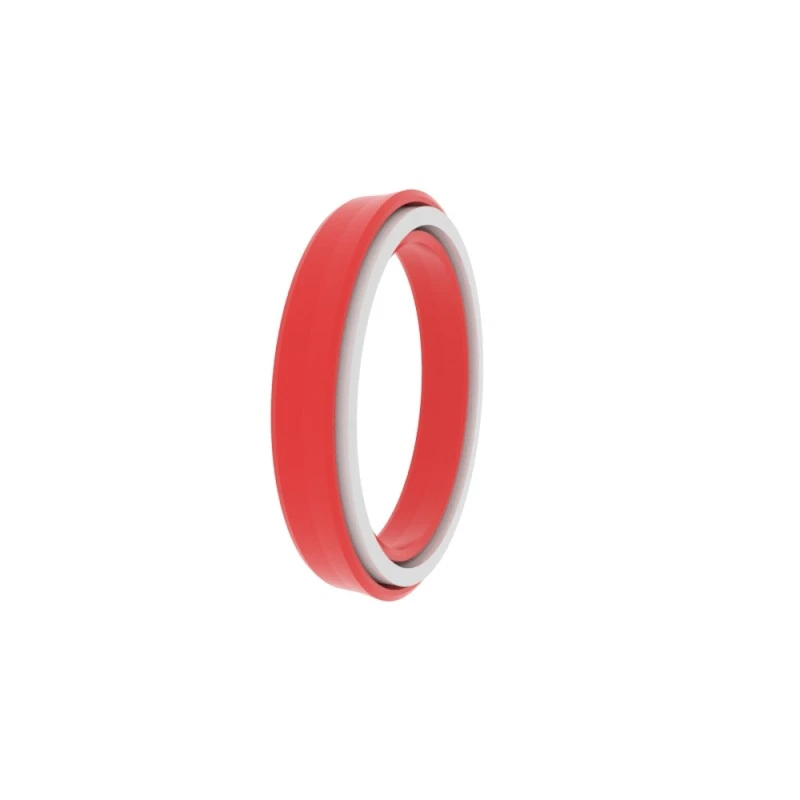

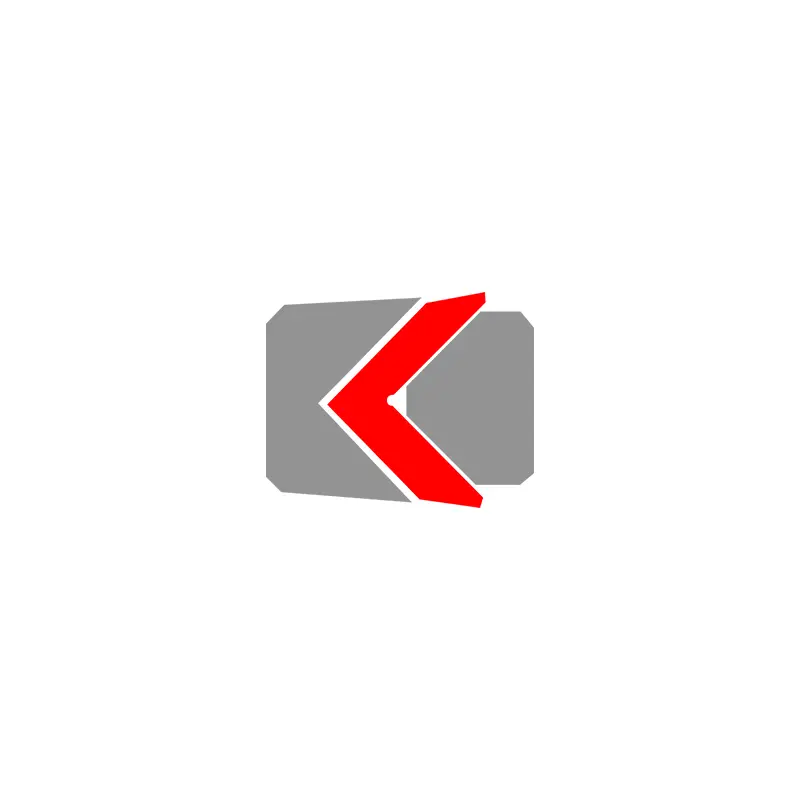

RCK119

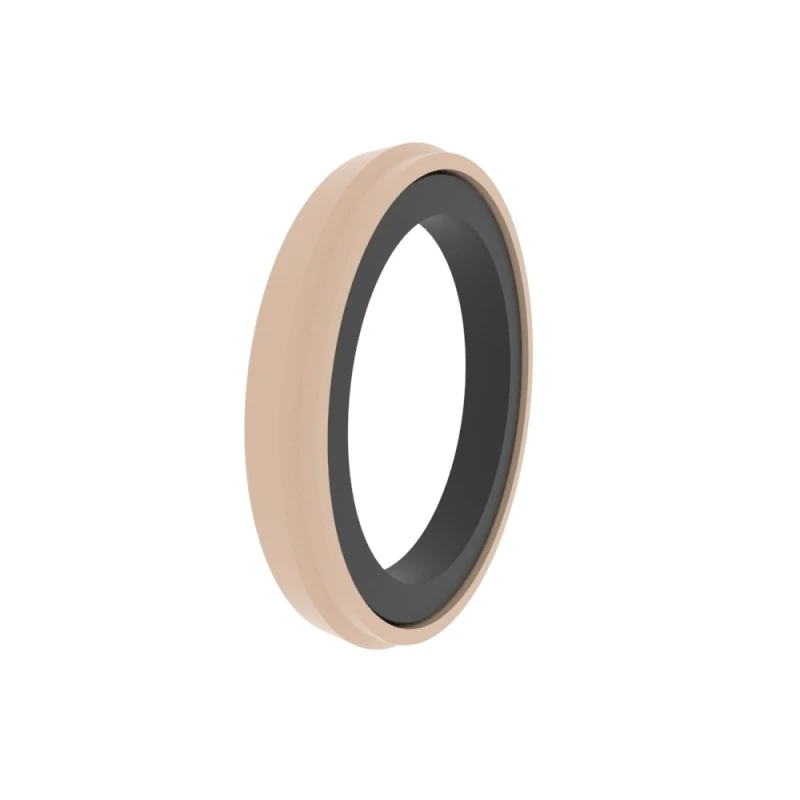

注文サイズ
φd......外径
φd......内径
L ......溝の幅
表面仕上げ |
r tmax(μm) |
RA(μm) |
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
溝の底 溝側 |
≤6.3 ≤15 |
≤1.6 ≤3 |
TPプロファイルサポート長比 |
50%-95% |
|
許容範囲 |
|
φd |
H10 |
φd |
H9 |
注文例
モデル:RCK119
溝のサイズ:100x90.6x7.1
材料:PTFE4 + v
シールタイプ:RCK119
主な用途:化学産業、高速シリンダーおよびポジショニング機械、食品産業、製薬産業、蓄積者。
利点:高温やさまざまな化学媒体、低摩擦係数、クリープなし、良好な乾燥摩擦特性、低静的および動的摩擦値に耐性があります。
材料:PTFE+リーフスプリング
シール溝の例 |
以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます) |
|||||||||
|
|
φd |
φd |
L |
R |
X |
最大押しギャップs |
|||
100bar |
250bar |
400bar |
||||||||
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
> 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
