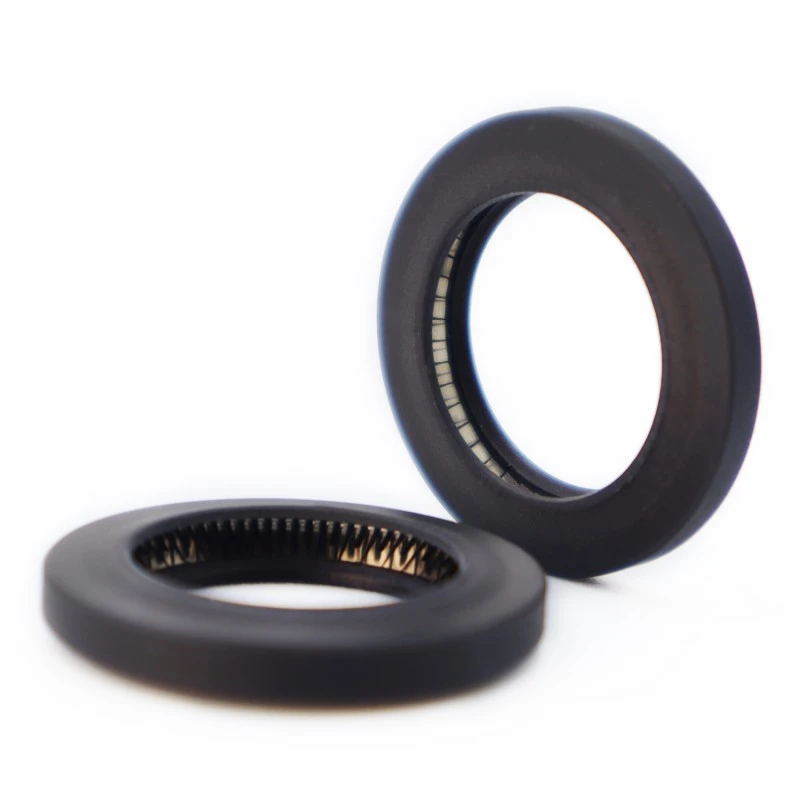

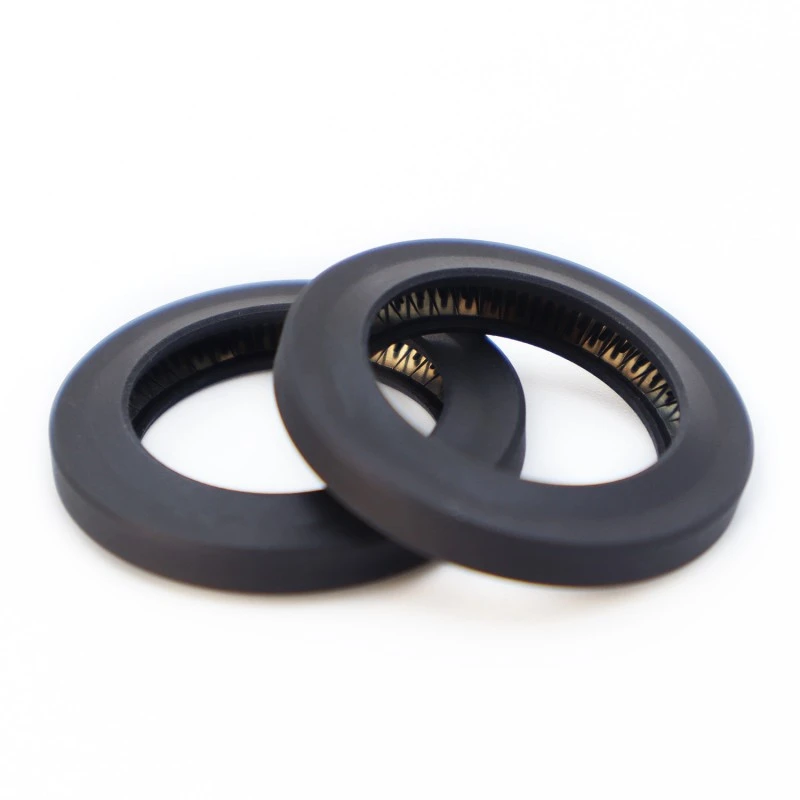

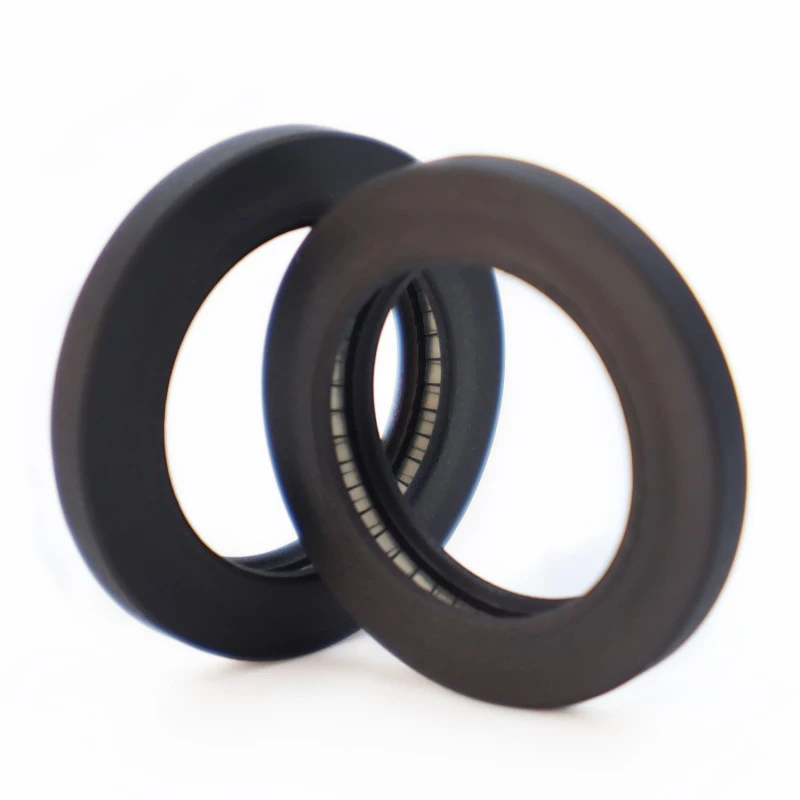

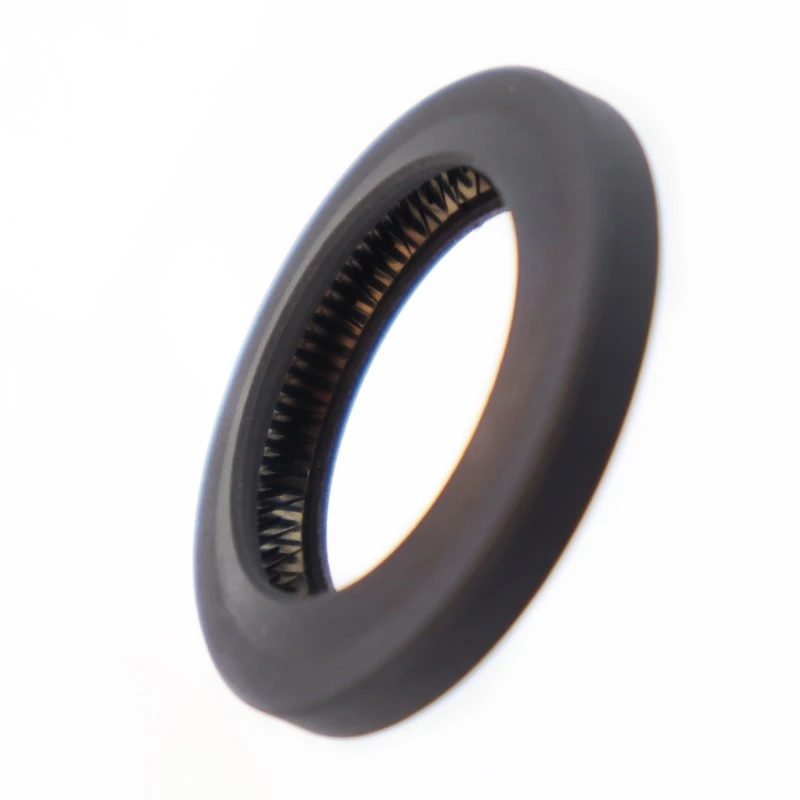

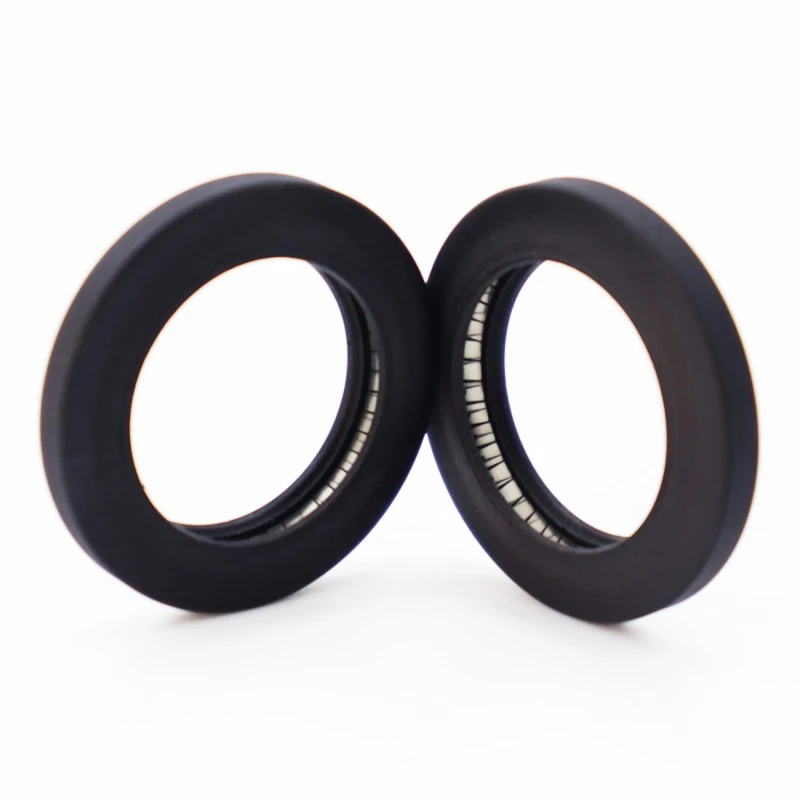

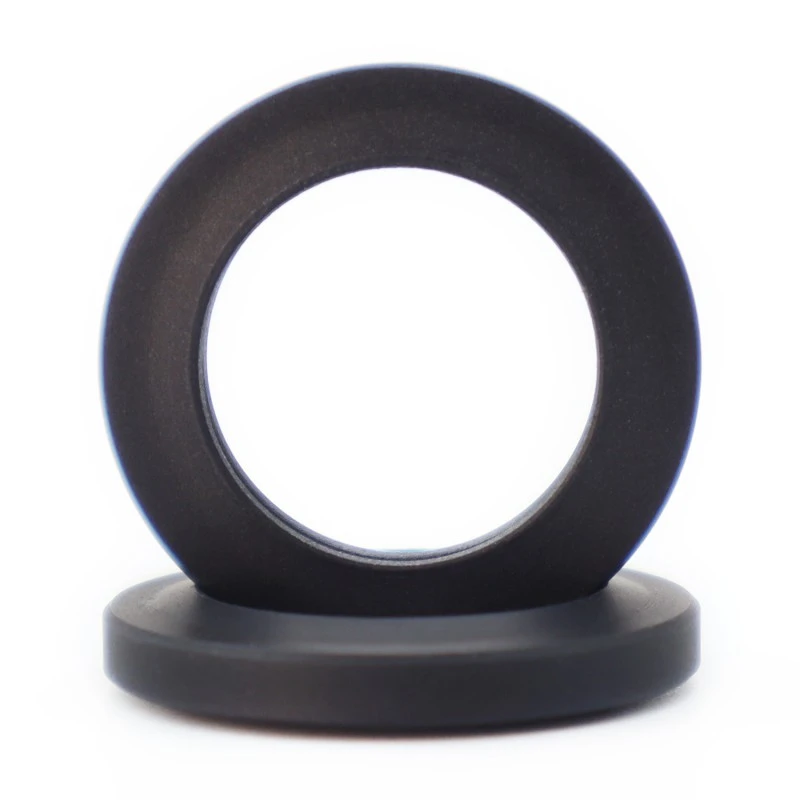

RC2876 シールは、ステンレス鋼のスプリングと高性能プラスチックで構成されています。 ステンレス鋼のばねは、V 形または O 形のいずれかになります。 RC2876-B を使用する場合は、適切なエラストマー材料を選択する必要があります。
適用される動作条件（極端な値が同時に発生しないようにする）
|
圧力(MPa) |
速度(m/s) |
温度(℃) |
中くらい |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
すべての液体、化学薬品、気体 |
|
<40 |
<80 |
-200～+250 |
-35～+250 |
||
材料の選択
1. 付属のOリング材質はR01 ニトリルゴム（NBR）、R02 フッ素ゴム（FKM）等からお選びいただけます。
2. シールリング材質: PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。
3. ステンレスばねはO形ばねとV形ばねからお選びいただけます。
注文例
RC2876-40-PTFE4+V: 内圧溝の外径は 40、シール リングの材質は PTFE4、スプリングは V 字型スプリングです。
RC2876-B-40-PTFE4+R02: 内圧溝外径は 40、シールリング材質は PTFE4、適合する O リングはフッ素ゴム製です。
注: 拡張範囲が必要な場合は、シリーズ番号を使用してください。
仕様表（パラメータ範囲内のすべての仕様が利用可能）
|
シリアルナンバー |
シリアルナンバー |
標準範囲 DH11 |
拡張範囲 DH11 |
溝深さ h-0.05 |
溝幅 L+0.2 |
丸い角 Rmax |
|
RC2876-0 |
RC2876-B-0 |
10～13.9 |
10～40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14～24.9 |
13～200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25～45.9 |
18～400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46～124.9 |
28～700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125～999.9 |
45～1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
