ピストンロッド（シャフト）用の強化鋸歯状複合シール（セメントスラリーシール）は、高性能エンジニアリングプラスチック製の特別に設計された鋸歯状シールリングとゴム製Oリングで構成されています。油圧往復動および回転用途の一方向シールに適しています。主にプランジャーポンプ、泥水ポンプ、スクリュー掘削ツール、掘削リグ、石油探査機器、コンクリート混合プラントなどで使用されます。
主な特長としては、長寿命、低摩擦、優れたシール性能、コンパクトな設計、設置、使用、メンテナンスの容易さが挙げられます。シールリップのプロファイルと厚さの最適化された設計により、セメントスラリーなどの過酷な媒体にさらされた場合でも効果的なシールが保証されます。
泥状の媒体を使用する場合は、2 つ (またはそれ以上) のシール ステージの間に潤滑グリースを注入することをお勧めします。
制限値は同時に発生しないようにしてください。
|
圧力(MPa) |
温度(℃) |
速度(m/s) |
中くらい |
|
|
往復運動 |
回転運動 |
|||
|
≤100 |
-35～+100（NBR Oリング付） |
≤6 |
≤2 |
水、泥、原油、作動油、エマルジョン |
|
-20～+200（FKM Oリング付） |
||||
1. 適合Oリング材質：R01 ニトリルゴム（NBR）、R02 フッ素ゴム（FKM）など。
2. シールリング材質: 標準材質 PTFE4;他の利用可能な材料には、PTFE2、PTFE3、PTFE5、UPE、PK1、PK2 などが含まれます。
注文型式：RC2061-80*91.7*7.6-PTFE4-R01（型式 - 軸径 * 溝径 * 溝幅 - 材質コード）
パラメータ指定範囲内のサイズが可能です。
|
軸径範囲 標準タイプ d f8 RC2061 |
軸径範囲 耐久性の高い d f8 RC2061-Z |
溝径 D H9 |
溝幅 L+0.2 |
シール幅 L1 |
コーナー半径 Rmax |
ラジアルすきま Smax |
面取り ズミン |
Oリング断面径 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5～15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16～38.9 |
5～15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39～107.9 |
16～38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108～670.9 |
39～107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108～670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

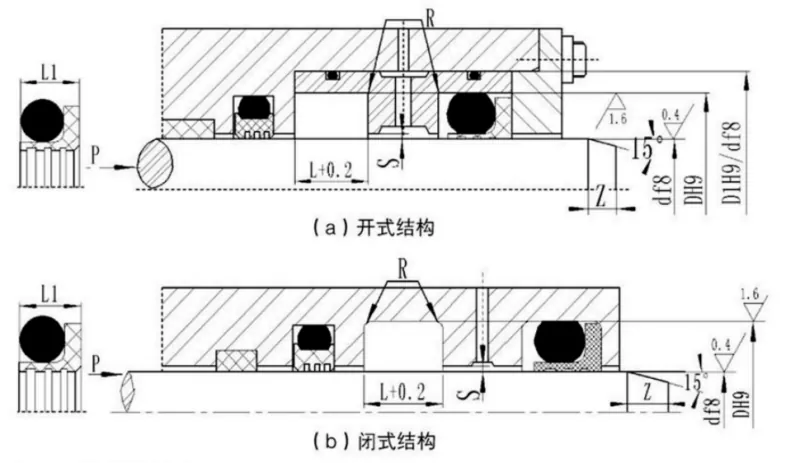

注: 1. シャフト直径 ≤ 30 mm の場合は、オープン溝設計を推奨します。
2. 回転シール用途の場合、回転軸の表面硬度は HRC ≥58 である必要があります。
3. 圧力が30MPaを超える場合、押出ギャップはH8/f8を推奨します。
