ワイパーリング

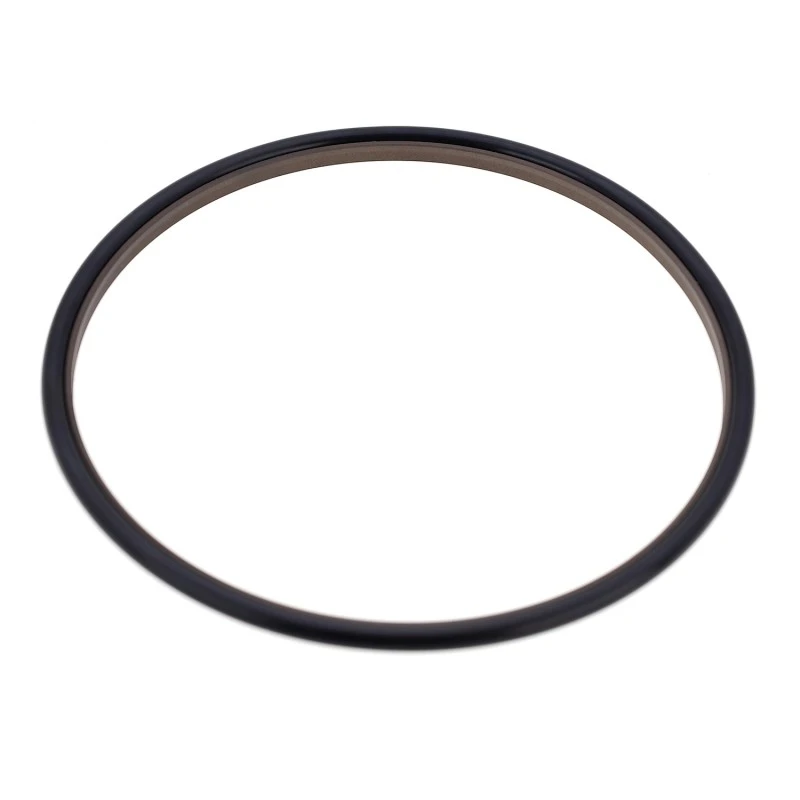

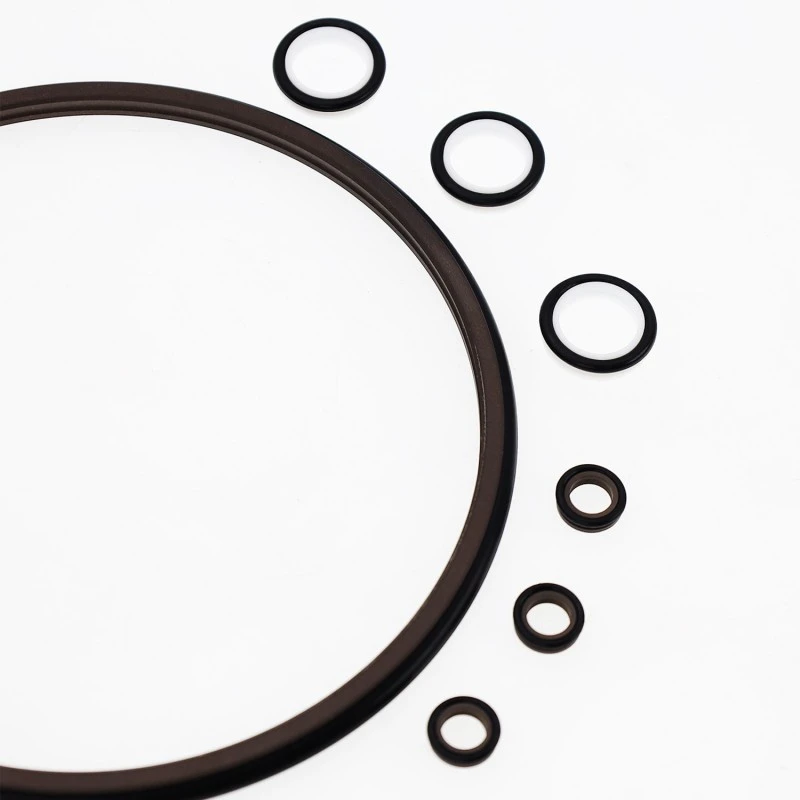

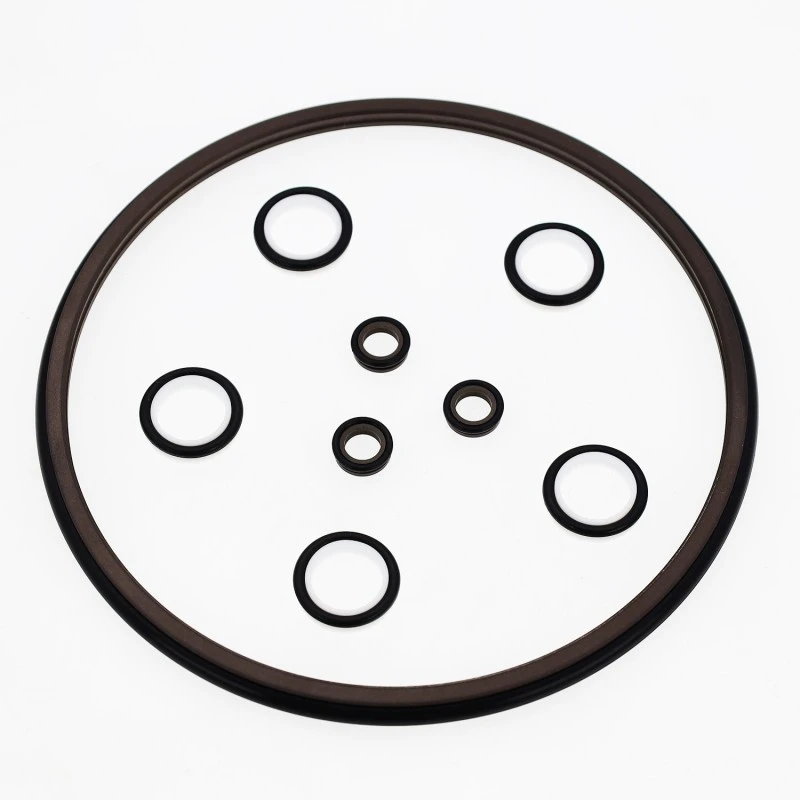

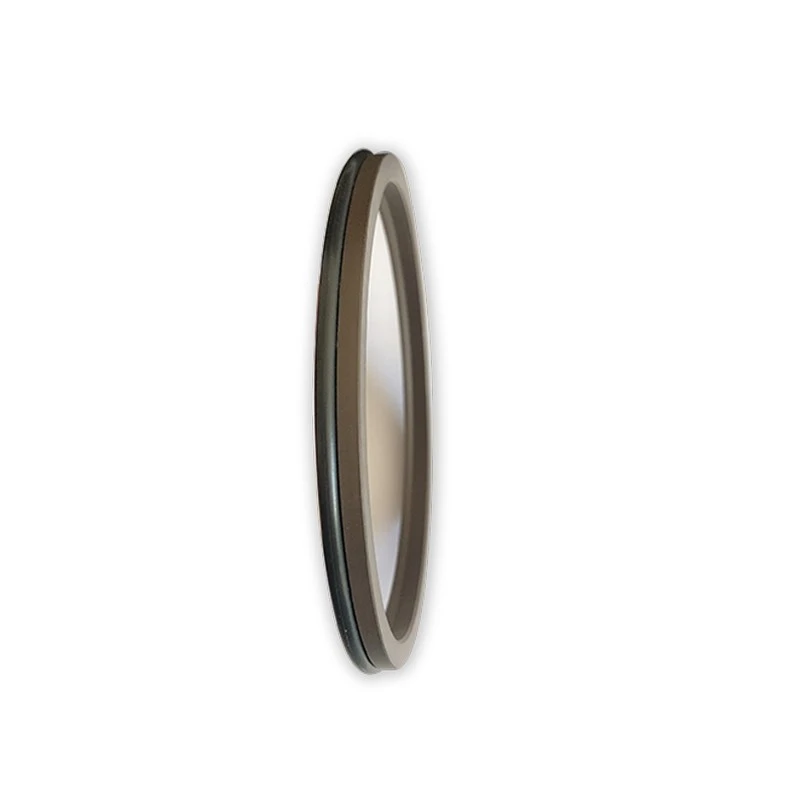

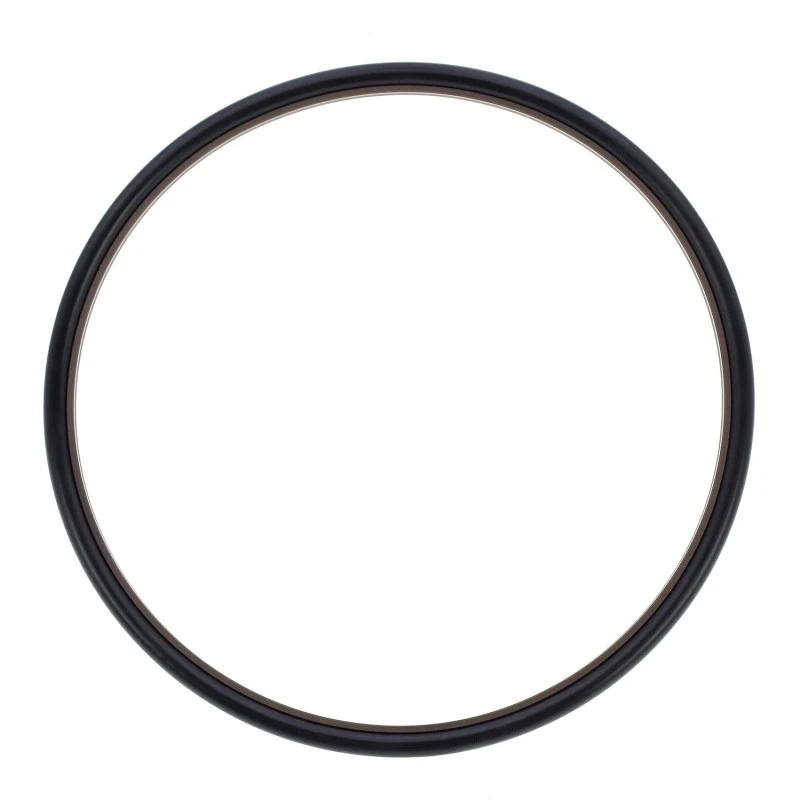

Ruichen Seal (中国の有名なピストンロッドシールのメーカーおよびサプライヤー) が発売したダブルリップコンビネーションダストシールは、充填 PTFE シールリングと O リングで構成されています。双方向の防塵機能と自動摩耗補正機能、低摩擦、長寿命、強力な適応性を備えており、往復運動、旋回運動、スパイラル運動などのさまざまな産業用運動シナリオで広く使用されています。

お問い合わせを送信

製品説明

性能と用途

ダブルリップコンビネーションワイパーシールは、PTFE入りダブルリップワイパーリングとOリングからなる双方向ワイパーシールです。 O リングは予圧を与え、PTFE リングの摩耗を補償します。往復運動、振動運動、螺旋運動などに適しています。

動作条件

圧力Mpa	温度℃	速度 m/s	中くらい
-	-35～+100（OリングNBR適合）	6	作動油、エマルジョン、水など
	-20～+200（OリングFKM適合）

注文例

注文型式 RCF02-80-PTFE3-R01

RCF02 - モデル 80 - シャフト径 PTFE3 - 汎用変性 PTFE RO1 - 適合するゴム材料コード

ニトリル(NBR) - R01、フルオロカーボン(FKM) - RO2

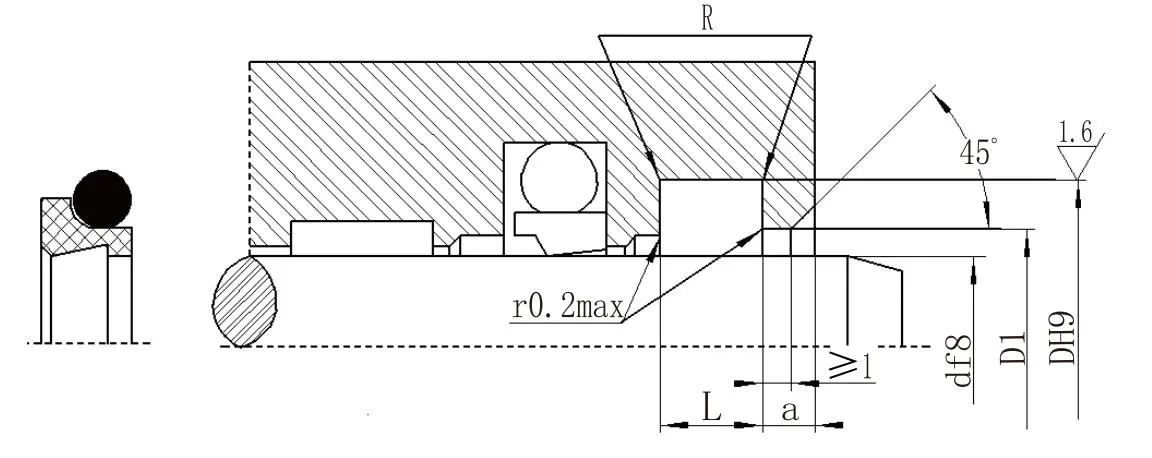

仕様パラメータ表（パラメータ範囲内の任意のサイズの製品を提供可能）

軸径範囲 d f8	溝径 D H9	溝幅 L⁺⁰^.²	開いた穴の直径 D₁H11	開いた穴の幅 a≧	丸い角 R≦	Oリング線径 d₀
4～11	d+4.8	3.7	d+1.5	2	0.4	1.80
12~64	d+6.8	5.0	d+1.5	2	0.7	2.65
65～250	d+8.8	6.0	d+1.5	3	1.0	3.55
251~420	d+12.2	8.4	d+2.0	4	1.5	5.30
421~650	d+16.0	11.0	d+2.0	4	1.5	7.00
651~1500	d+20.0	14.0	d+2.5	5	2.0	8.60
