PTFE スプリング付ロッドシール

Ruichen Sealing Factory から PTFE スプリング付ロッドシールを購入することを歓迎します。 RC16は汎用シール、RC16-BはY形コンビネーションシールです。どちらも溝寸法は同じで、ML5514FおよびISO3771規格で規定された溝に取り付けることができます。過酷な作業条件でも使用でき、特定の特殊メディアにも適しています。

お問い合わせを送信

製品説明

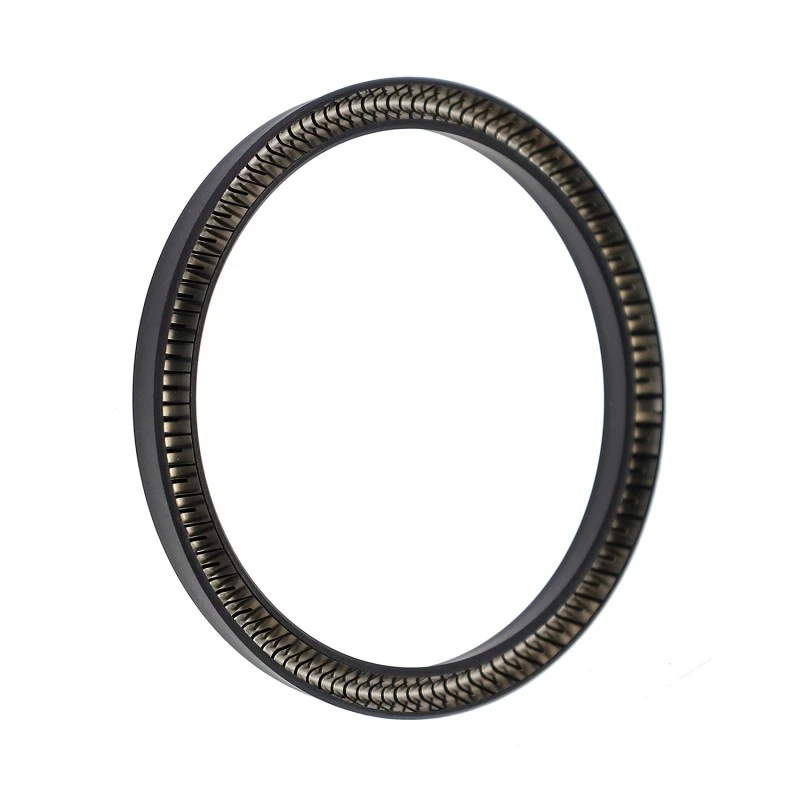

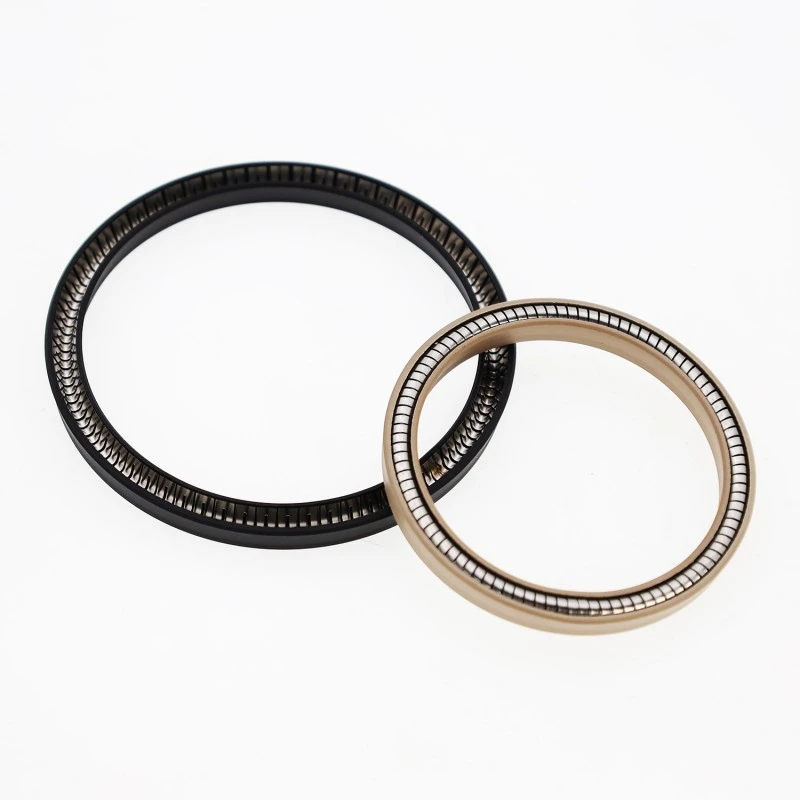

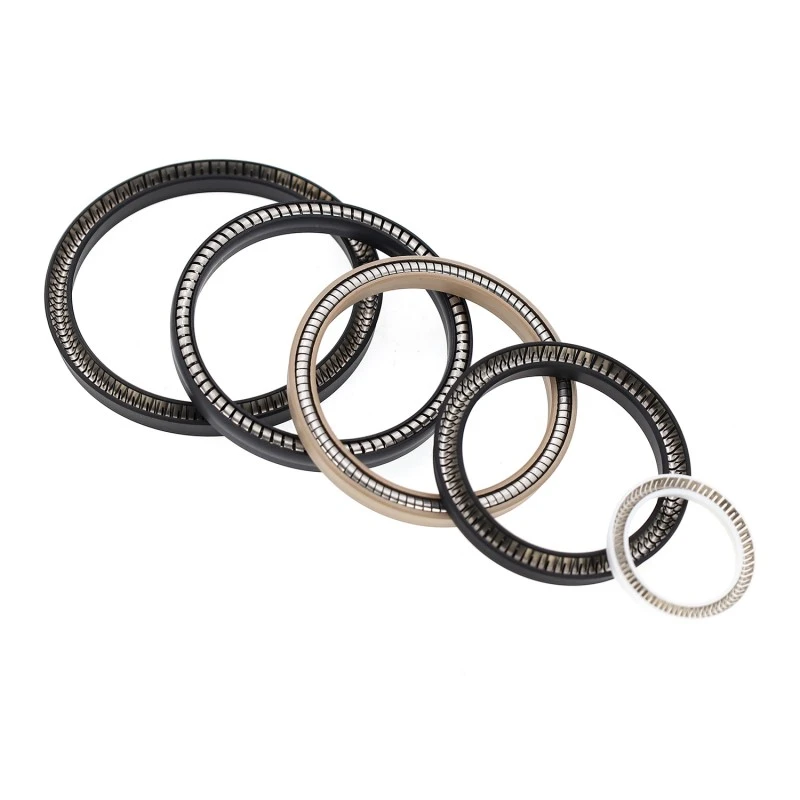

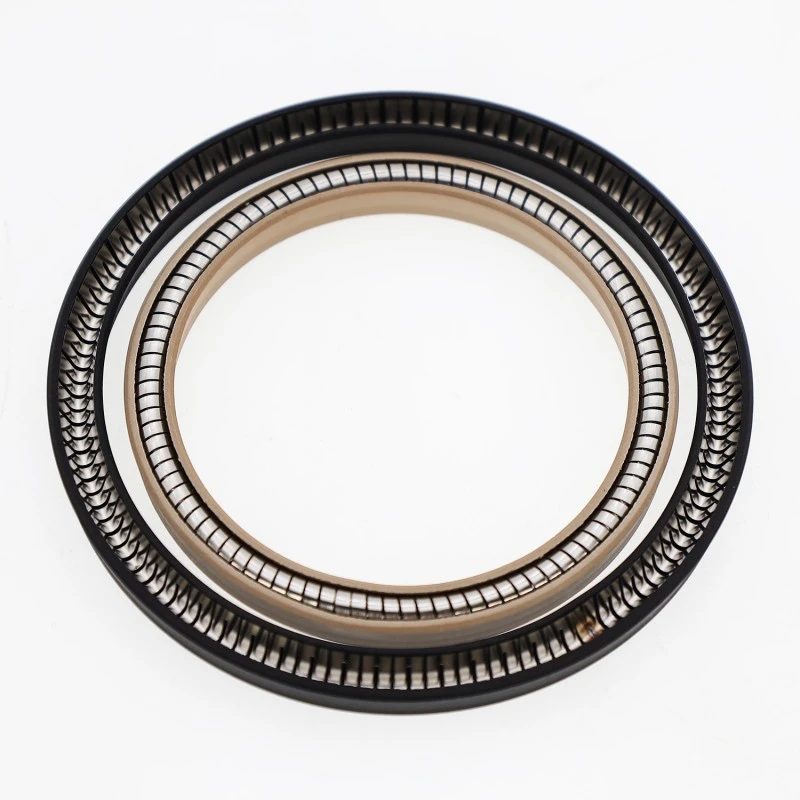

RC16 スプリング付シールは、ステンレス鋼スプリングと高性能プラスチックで構成されています。ステンレス鋼のばねは、V 形または O 形のいずれかになります。 RC16-Bを使用する場合は、適切なエラストマー材料を選択する必要があります。

適用動作条件

圧力MPa		速度 m/s	温度℃		中くらい
RC16<40	RC16-B<80	<10	RC16-200～+250	RC16-B-35～+250	ほぼすべてのメディア

材料の選択

1. Oリング材質はR01 ニトリルゴム（NBR）、R02 フッ素ゴム（FKM）等からお選びいただけます。

2. シールリングの材質には、PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2などが含まれます。

3. ステンレス鋼のばねは、O 形または V 形のいずれかです。

注文例

RC16-40-PTFE4+V：軸径40、シールリング材質はPTFE4、ステンレスバネはV字バネです。

RC16-B-40-PTFE4+R02：軸径40、シールリング材質はPTFE4、適合Oリングはフッ素ゴム製です。

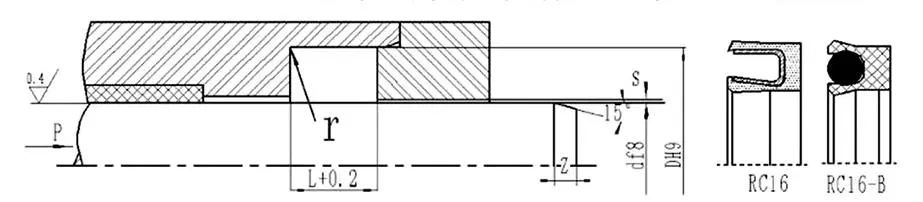

仕様・パラメータ表（規定範囲内で任意のサイズが可能）

df8	DH9	L+0.2	Smax(<20MPA)	Smax(<40MPA)	ズミン	rmax
4～9.9	d+2.9	2.4	0.08	0.05	0.8L	0.4
10～19.9	d+4.5	3.6	0.10	0.07		0.4
20～39.9	d+6.2	4.8	0.15	0.08		0.6
40～119.9	d+9.4	7.1	0.20	0.10		0.8
120～1000	d+12.2	9.5	0.25	0.12		0.8

PTFE シールの取り付け: 通常は開いた溝が使用されます。閉じた溝への取り付けについては、PTFE シールの取り付け説明書の 160 ページを参照してください。

仕様・寸法表（この表にないご要望の仕様につきましては、弊社までお問い合わせください。1600mmまで対応可能です。）

d	D	L	d	D	L	d	D	L	d	D	L	d	D	L
10	14.5	3.6	32	38.2	4.8	60	69.4	7.1	120	132.2	9.5	230	242.2	9.5
12	16.5	3.6	35	41.2	4.8	63	72.4	7.1	130	142.2	9.5	240	252.2	9.5
14	18.5	3.6	36	42.2	4.8	65	74.4	7.1	140	152.2	9.5	250	262.2	9.5
15	19.5	3.6	40	49.4	7.1	70	79.4	7.1	150	162.2	9.5	280	292.2	9.5
16	20.5	3.6	42	51.4	7.1	75	84.4	7.1	160	172.2	9.5	300	312.2	9.5
18	22.5	3.6	45	54.4	7.1	80	89.4	7.1	170	182.2	9.5	320	332.2	9.5
20	26.2	4.8	48	57.4	7.1	85	94.4	7.1	180	192.2	9.5	350	362.2	9.5
22	28.2	4.8	50	59.4	7.1	90	99.4	7.1	190	202.2	9.5	360	372.2	9.5
25	31.2	4.8	52	61.4	7.1	100	109.4	7.1	200	212.2	9.5	400	412.2	9.5
28	34.2	4.8	55	64.4	7.1	110	119.4	7.1	210	222.2	9.5	500	512.2	9.5
30	36.2	4.8	56	65.4	7.1	115	124.4	7.1	220	232.2	9.5	600	612.2	9.5
