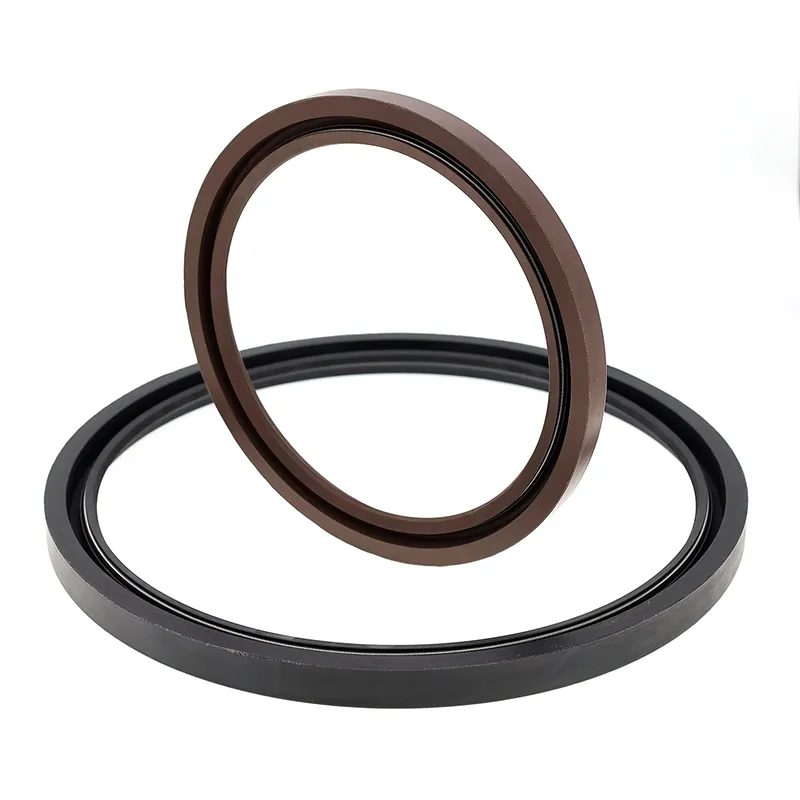

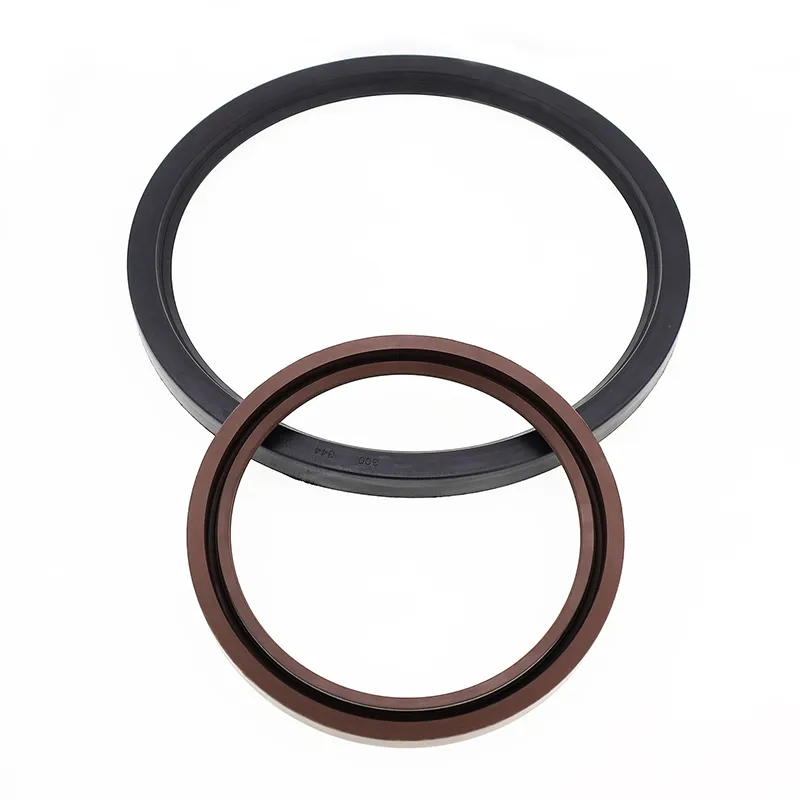

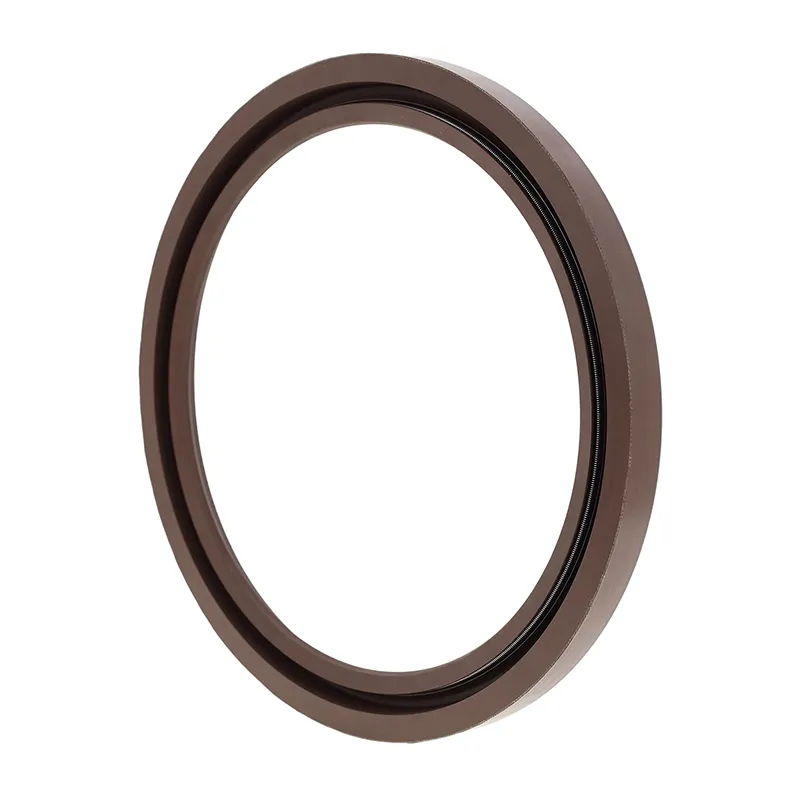

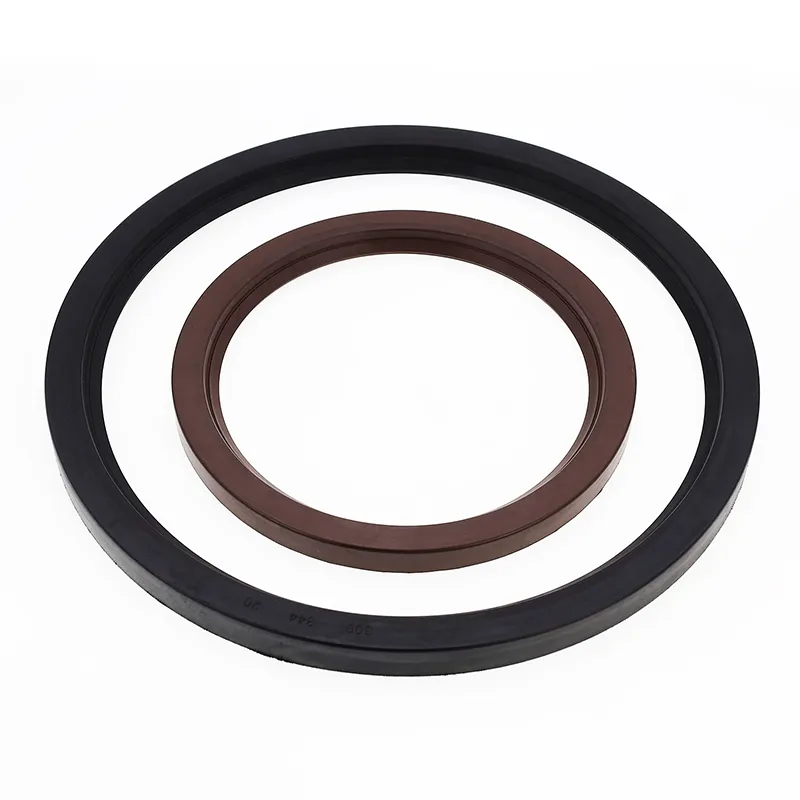

R35 布強化ロータリーオイルシール

Ruichen Seals は、強力な研究開発能力と革新能力を備えたロータリーシールの専門メーカーです。当社の R35 ファブリック強化ロータリーオイルシールをお選びください。このタイプのスケルトンオイルシールの役割は、一般にトランスミッション系の潤滑部分と出力部分を隔離し、潤滑油の漏れを防止することです。

お問い合わせを送信

製品説明

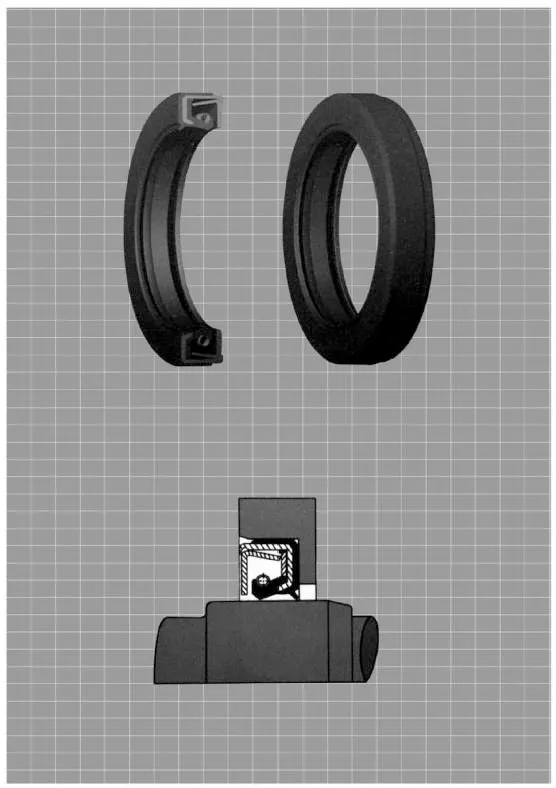

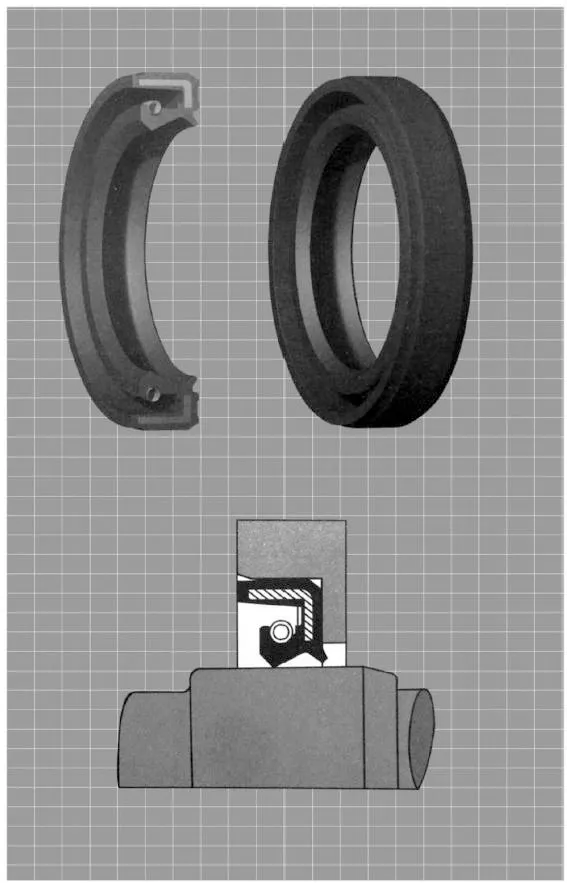

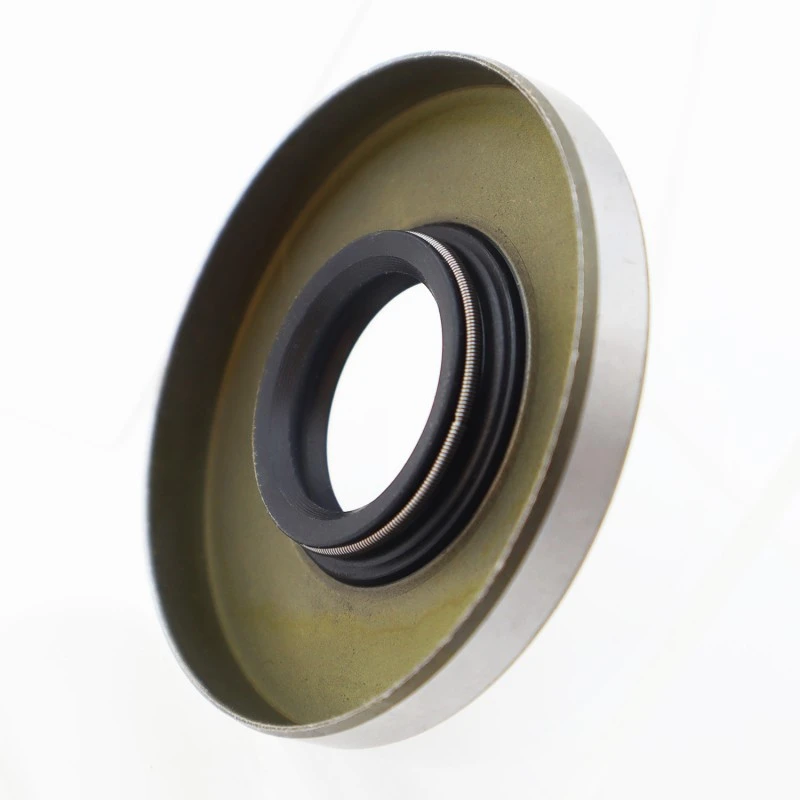

スケルトンオイルシールは、シール本体、補強骨格、自動締付コイルスプリングの3つの部品から構成されています。シールボディは、場所に応じて、さらに底部、腰部、刃先、シールリップに分かれます。一般に、自由状態では、スケルトンオイルシールの内径はシャフトの直径よりも小さく、一定の「しまりばめ」を示します。

したがって、オイルシールをシール座と軸に挿入すると、シール刃先の弾性力と自動締付コイルバネの収縮力により軸にラジアル方向のクランプ力が発生し、最適なシール性能を発揮します。

材料

NBR(ニトリルブタジエンゴム)

中くらい

作動油ベース

動作温度

-25℃～+100℃

スピード

使用圧力

0.3MPa

材質の硬度

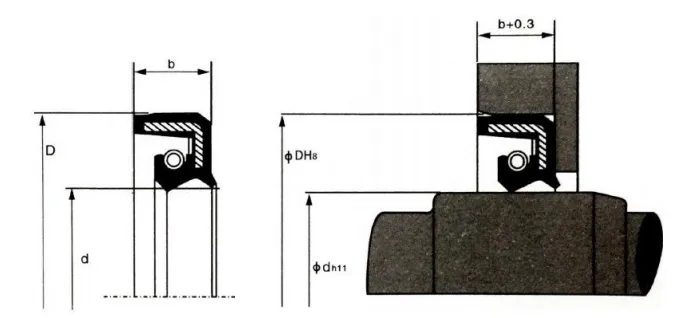

モデル	d	D	b	注文モデル
RCTCV	7	20	7	RCTCV-7
RCTCV	8	18	7	RCTCV-8
RCTCV	8	22	7	RCTCV-8A
RCTCV	10	25	7	RCTCV-10
RCTCV	12	25	7	RCTCV-12
RCTCV	13	28	7	RCTCV-13
RCTCV	14	28	7	RCTCV-14
RCTCV	15	30	7	RCTCV-15
RCTCV	16	30	7	RCTCV-16
RCTCV	17	35	8	RCTCV-17
RCTCV	18	35	8	RCTCV-18
RCTCV	19	35	8	RCTCV-19
RCTCV	20	32	8	RCTCV-20
RCTCV	20	40	11	RCTCV-20A
RCTCV	22	35	8	RCTCV-22
RCTCV	22	42	11	RCTCV-22A
RCTCV	23	42	11	RCTCV-23
RCTCV	24	40	8	RCTCV-24
RCTCV	25	40	8	RCTCV-25
RCTCV	25	45	11	RCTCV-25A
RCTCV	26	42	8	RCTCV-26
RCTCV	27	47	11	RCTCV-27
RCTCV	28	48	11	RCTCV-28
RCTCV	30	42	7	RCTCV-30
RCTCV	30	50	11	RCTCV-30A
RCTCV	32	52	11	RCTCV-32
RCTCV	34	54	11	RCTCV-34
RCTCV	35	55	11	RCTCV-35
RCTCV	38	58	11	RCTCV-38
RCTCV	40	62	11	RCTCV-40
RCTCV	42	65	12	RCTCV-42
RCTCV	45	68	12	RCTCV-45
RCTCV	48	70	12	RCTCV-48
RCTCV	50	72	12	RCTCV-50
RCTCV	52	75	12	RCTCV-52
RCTCV	55	78	12	RCTCV-55
RCTCV	58	80	12	RCTCV-58
RCTCV	60	82	12	RCTCV-60
RCTCV	62	85	12	RCTCV-62
