回転シャフト用バネ付勢シール

回転シャフト用のスプリング付シールの適切なサプライヤーをお探しですか?中国産のルイチェンシールをお選びください。当社のRC2055は回転リップシール、RC2055-Bは回転歯付シール、RC2055-Cは回転Y型コンビネーションシールです。 3 つはすべて同じ溝寸法を持っているため、互換性があります。

お問い合わせを送信

製品説明

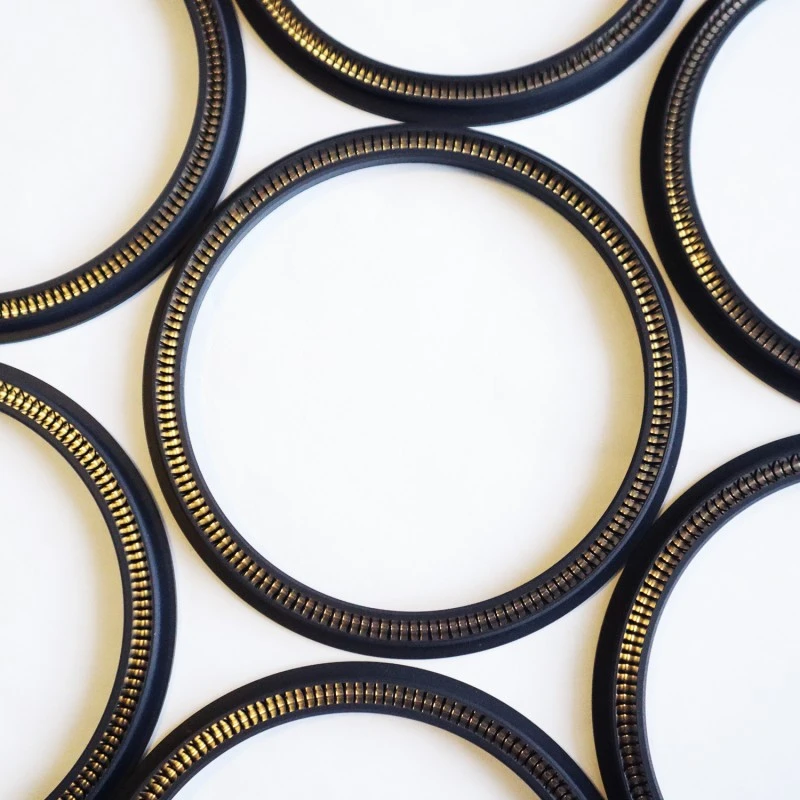

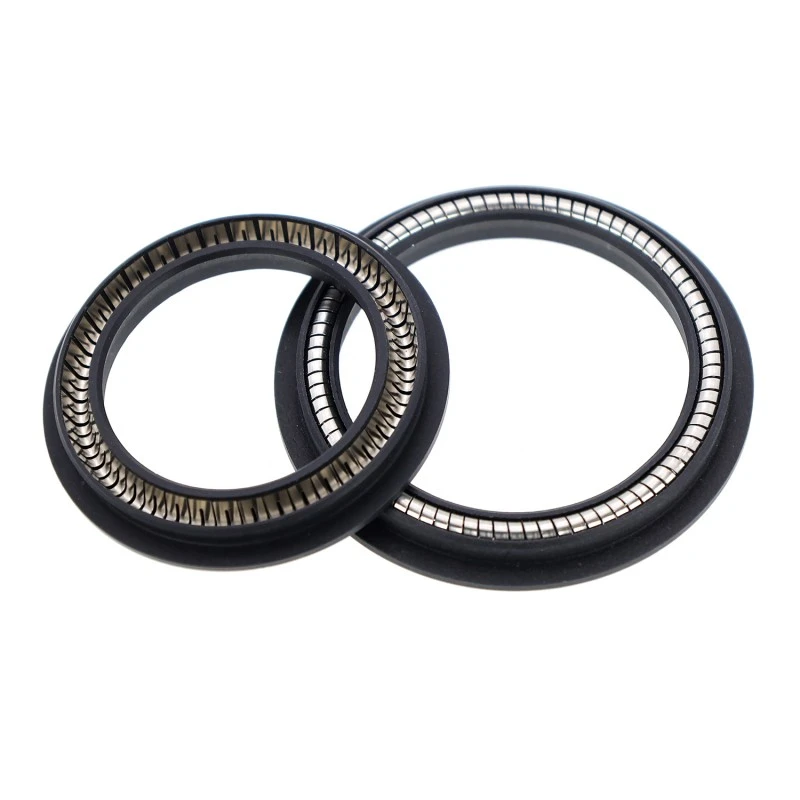

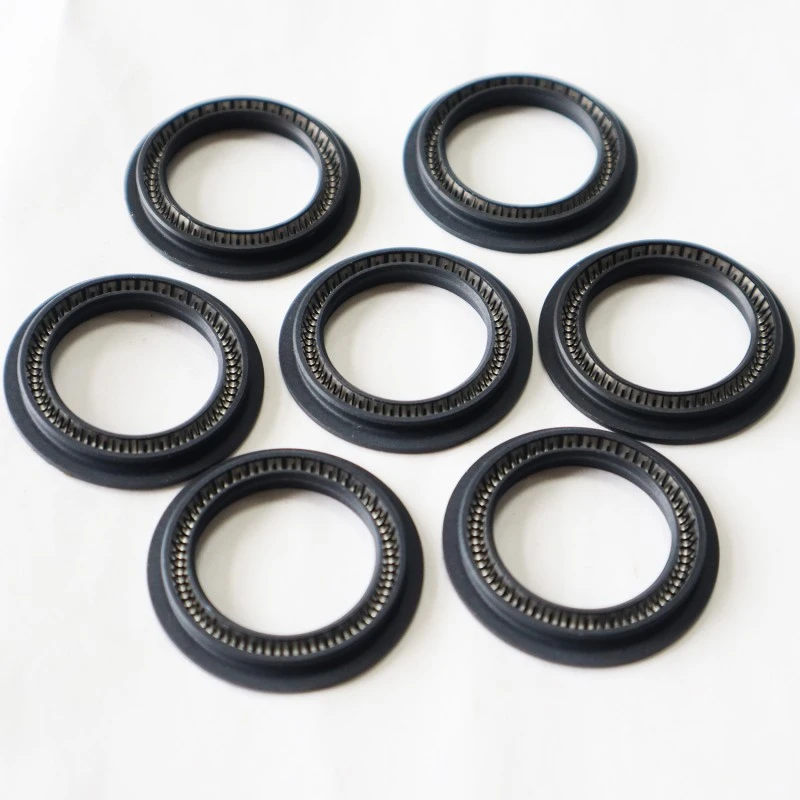

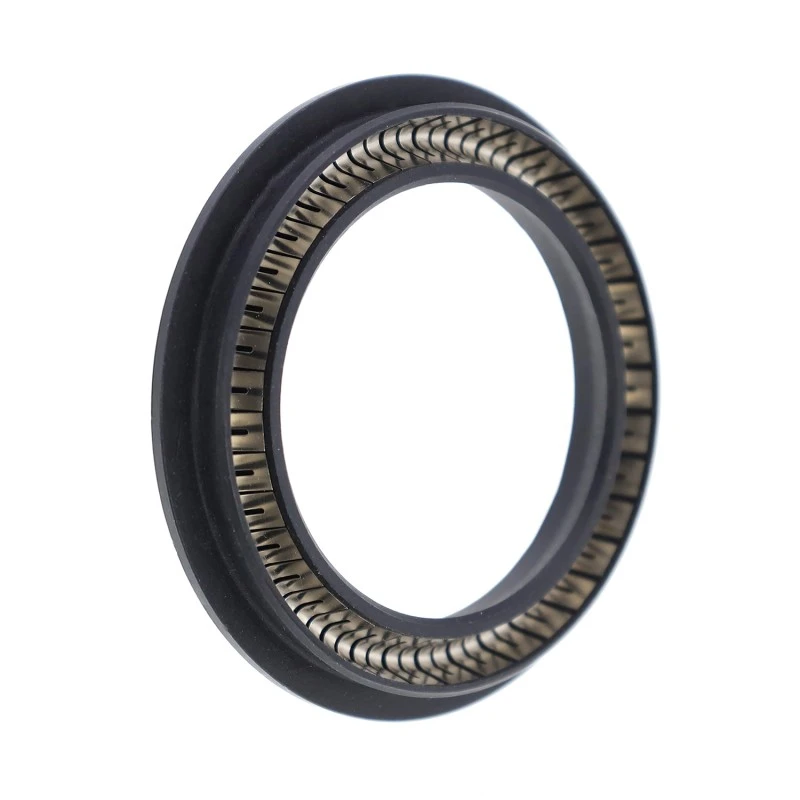

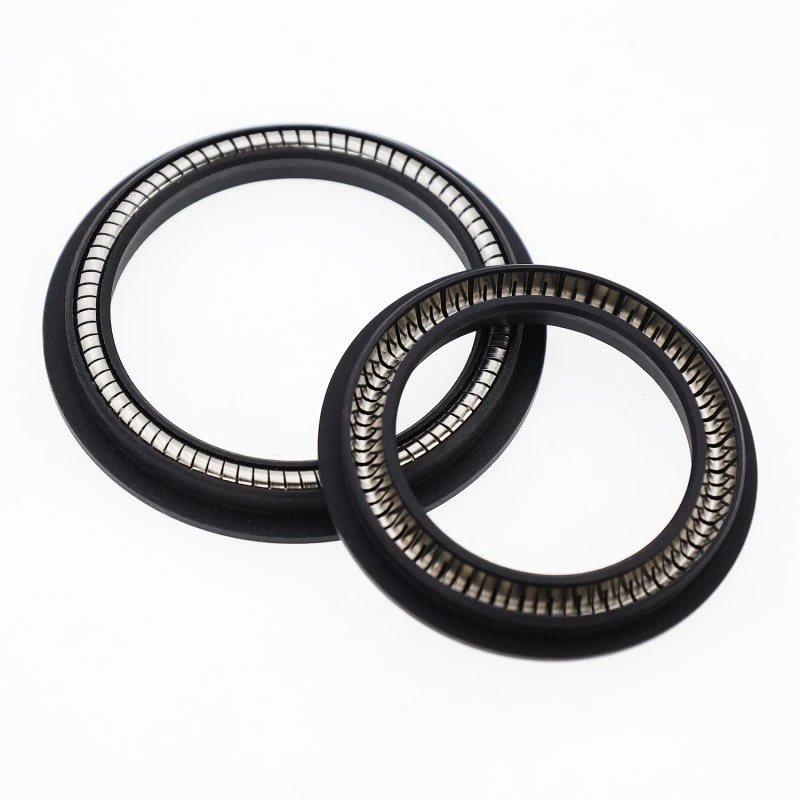

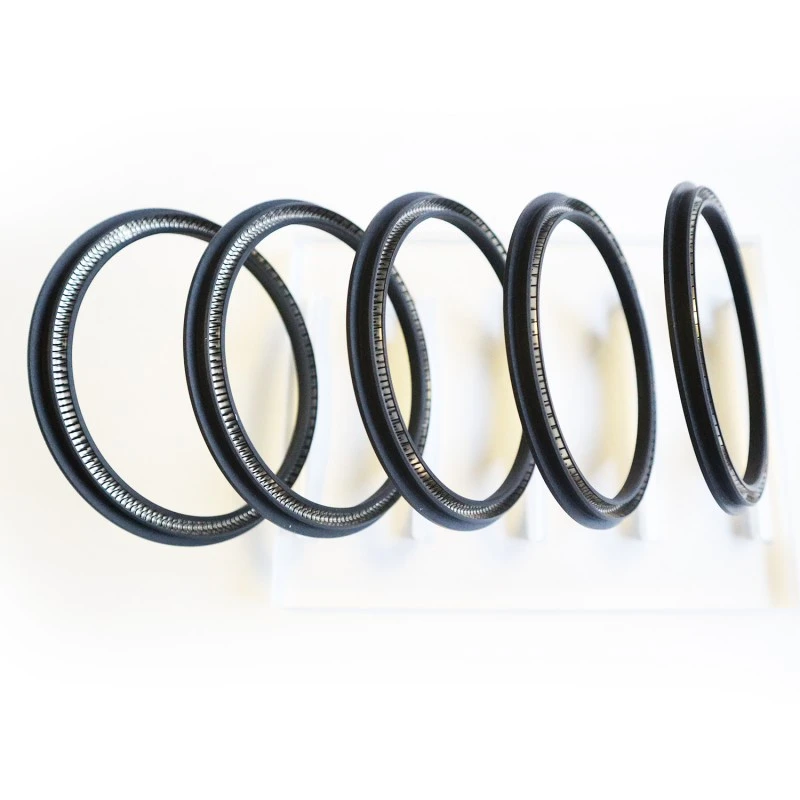

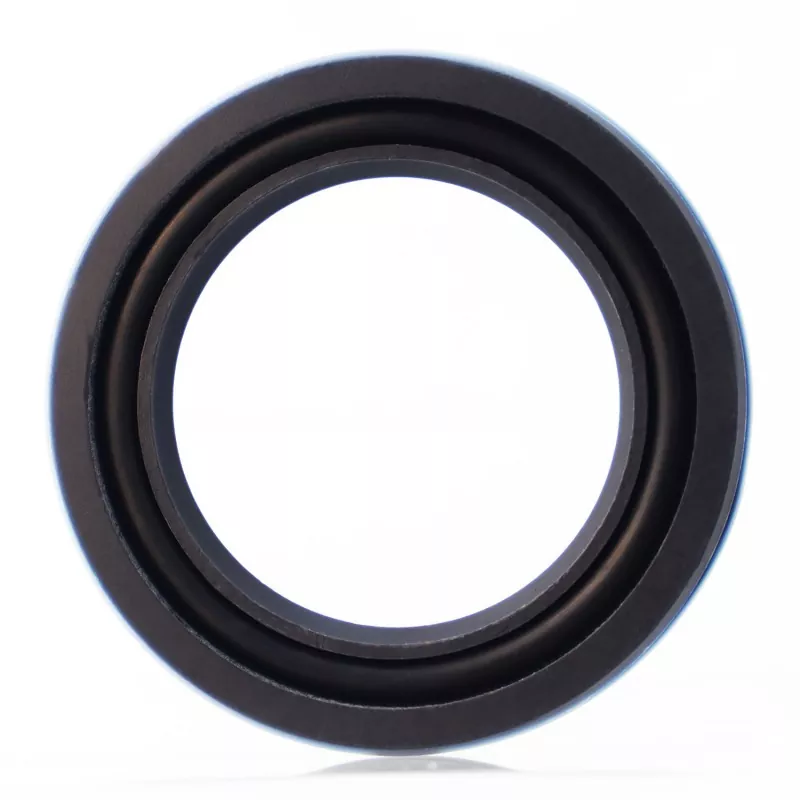

回転シャフト用のバネ付勢シールは、回転シャフトの用途に使用される高性能の一方向圧力シールです。 RC2055 ロータリーシールは、ステンレス鋼のスプリングと高性能プラスチックで構成されています。 RC2055-B および RC2055-C を使用する場合は、適切なエラストマー材料を慎重に選択する必要があります。

適用される動作条件 (極端な値が同時に発生しないこと)

圧力/MPa	温度 / ℃		速度 / m/s			中くらい
≤35	RC2055	RC2055-B/C	RC2055	RC2055-B	RC2055-C	ほぼすべての液体および気体媒体
≤35	-200～+250	-35～+250	<2M/秒	<6M/秒	<2M/秒	ほぼすべての液体および気体媒体

材料の選択

1. 利用可能な O リングの材質には、R01 ニトリルゴム (NBR)、R02 フッ素ゴム (FKM) などがあります。

2. シールリング材質: PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。

3. ステンレス鋼スプリング: V 字型スプリング。

生産工程管理

RuiChen の最新の生産拠点には、高精度射出成形機、自動真空加硫機、CNC 精密加工装置が備えられています。生産プロセスでは、SPC (統計的プロセス制御) 手法を利用して、温度、圧力、時間などの主要なプロセスパラメータをリアルタイムで監視し、すべての成形品が高い一貫性と安定性を示すことを保証します。

重要な製品については、お客様に提供されるすべてのシールが適格であることを確認するために、無作為サンプリングではなく全数検査システムを導入しています。

注文例

RC2055-40-PTFE4+V: シャフト径 40、シールリング材質 PTFE4、ステンレス鋼スプリングは V 字型です。

RC2055-B-40-PTFE4+R02：軸径40、シールリング材質PTFE4、適合Oリングはフッ素ゴムです。

RC2055-C-40-PTFE4+R02：軸径40、シールリング材質PTFE4、適合Oリングはフッ素ゴムです。

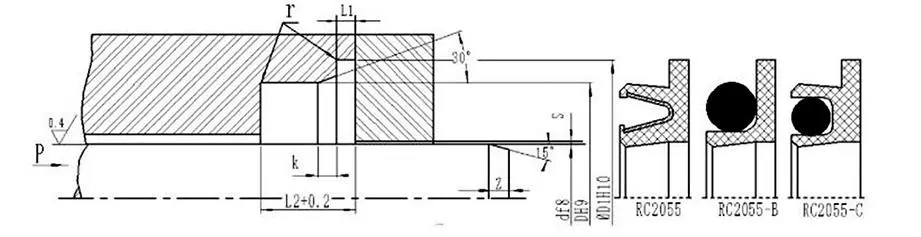

仕様表（パラメータ範囲内のすべての仕様が利用可能）

ロッド径範囲 d f8	溝径 DH9	溝径 D1H10	エッジの深さ L1	溝幅L	インポート面取りk	ラジアルすきま Smax		面取り長さ	rmax
ロッド径範囲 d f8	溝径 DH9	溝径 D1H10	エッジの深さ L1	溝幅L	インポート面取りk	10MPA	20MPA	面取り長さ	rmax
5～19.9	d+5	d+9	0.85～0.1	3.6	0.3	0.15	0.1	Zmin=0.8L	0.8
20～39.9	d+7	d+12.5	1.35～0.15	4.8	0.4	0.20	0.15		1.1
40～400.9	d+10.5	d+17.5	1.8-02	7.1	0.5	0.25	0.20		1.4
401～1500	d+14	d+22	2.8-02	9.5	0.5	0.30	0.25		1.6

注：回転軸の表面硬度はHRC≧58を推奨します。

仕様・寸法表（同仕様のRC2055-B、RC2055-Cに適用）

モデル	d	D	D1	L	L1	モデル	d	D	D1	L	L1
RC2055-5	5	10	14	3.6	0.85	RC2055-28	28	35	40.5	4.8	1.35
RC2055-6	6	11	15	3.6	0.85	RC2055-30	30	37	42.5	4.8	1.35
RC2055-8	8	13	17	3.6	0.85	RC2055-32	32	39	44.5	4.8	1.35
RC2055-10	10	15	19	3.6	0.85	RC2055-35	35	42	47.5	4.8	1.35
RC2055-12	12	17	21	3.6	0.85	RC2055-36	36	43	48.5	4.8	1.35
RC2055-15	15	20	24	3.6	0.85	RC2055-40	40	50.5	57.5	7.1	1.8
RC2055-18	18	23	27	3.6	0.85	RC2055-45	45	55.5	62.5	7.1	1.8
RC2055-20	20	27	32.5	4.8	1.35	RC2055-50	50	60.5	67.5	7.1	1.8
RC2055-22	22	29	34.5	4.8	1.35	RC2055-55	55	65.5	72.5	7.1	1.8
RC2055-25	25	32	37.5	4.8	1.35	RC2055-56	56	66.5	73.5	7.1	1.8

モデル	d	D	D1	L	L1	モデル	d	D	D1	L	L1
RC2055-60	60	70.5	77.5	7.1	1.8	RC2055-210	210	220.5	227.5	7.1	1.8
RC2055-63	63	73.5	80.5	7.1	1.8	RC2055-220	220	230.5	237.5	7.1	1.8
RC2055-65	65	75.5	82.5	7.1	1.8	RC2055-230	230	240.5	247.5	7.1	1.8
RC2055-70	70	80.5	87.5	7.1	1.8	RC2055-240	240	250.5	257.5	7.1	1.8
RC2055-80	80	90.5	97.5	7.1	1.8	RC2055-250	250	260.5	267.5	7.1	1.8
RC2055-90	90	100.5	107.5	7.1	1.8	RC2055-260	260	270.5	277.5	7.1	1.8
RC2055-100	100	110.5	117.5	7.1	1.8	RC2055-280	280	290.5	297.5	7.1	1.8
RC2055-110	110	120.5	127.5	7.1	1.8	RC2055-300	300	310.5	317.5	7.1	1.8
RC2055-115	115	125.5	132.5	7.1	1.8	RC2055-320	320	330.5	337.5	7.1	1.8
RC2055-120	120	130.5	137.5	7.1	1.8	RC2055-350	350	360.5	367.5	7.1	1.8
RC2055-125	125	135.5	142.5	7.1	1.8	RC2055-380	380	390.5	397.5	7.1	1.8
RC2055-130	130	140.5	147.5	7.1	1.8	RC2055-400	400	410.5	417.5	7.1	1.8
RC2055-140	140	150.5	157.5	7.1	1.8	RC2055-420	420	434	442	9.5	2.8
RC2055-150	150	160.5	167.5	7.1	1.8	RC2055-450	450	464	472	9.5	2.8
RC2055-160	160	170.5	177.5	7.1	1.8	RC2055-480	480	494	502	9.5	2.8
RC2055-170	170	180.5	187.5	7.1	1.8	RC2055-500	500	514	522	9.5	2.8
RC2055-180	180	190.5	197.5	7.1	1.8	RC2055-600	600	614	622	9.5	2.8
RC2055-190	190	200.5	207.5	7.1	1.8	RC2055-700	700	714	722	9.5	2.8
RC2055-200	200	210.5	217.5	7.1	1.8	RC2055-800	800	814	822	9.5	2.8

注：この表にない要求仕様につきましては、弊社までお問い合わせください。最大1600mmサイズまで対応可能です。
