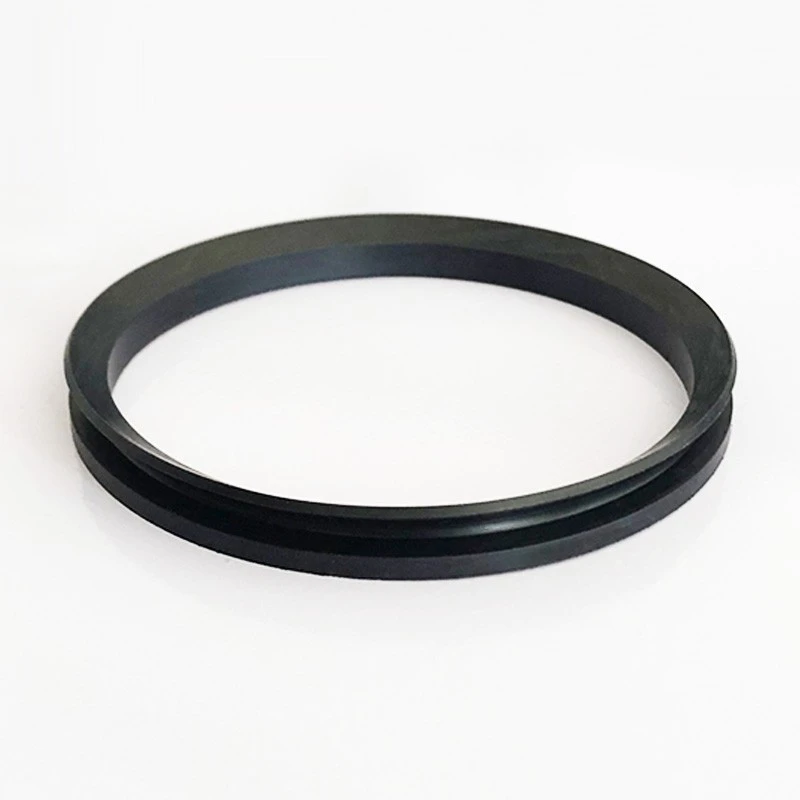

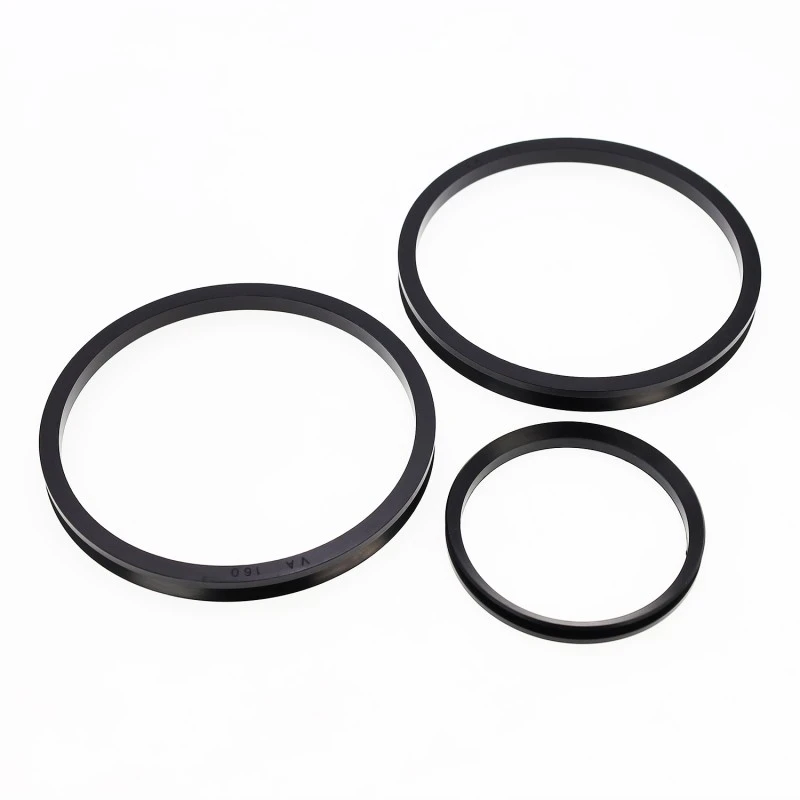

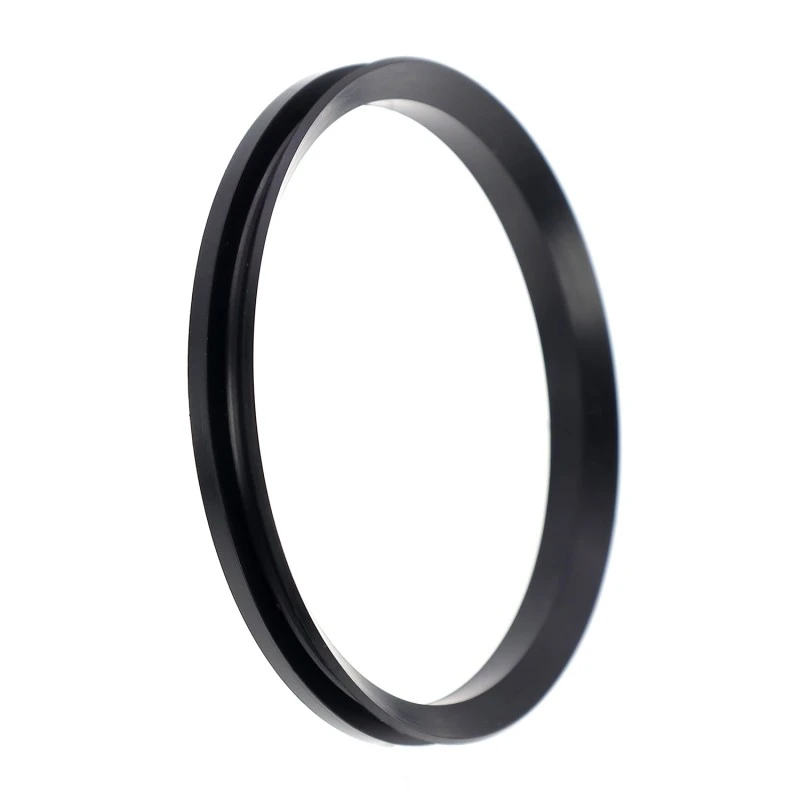

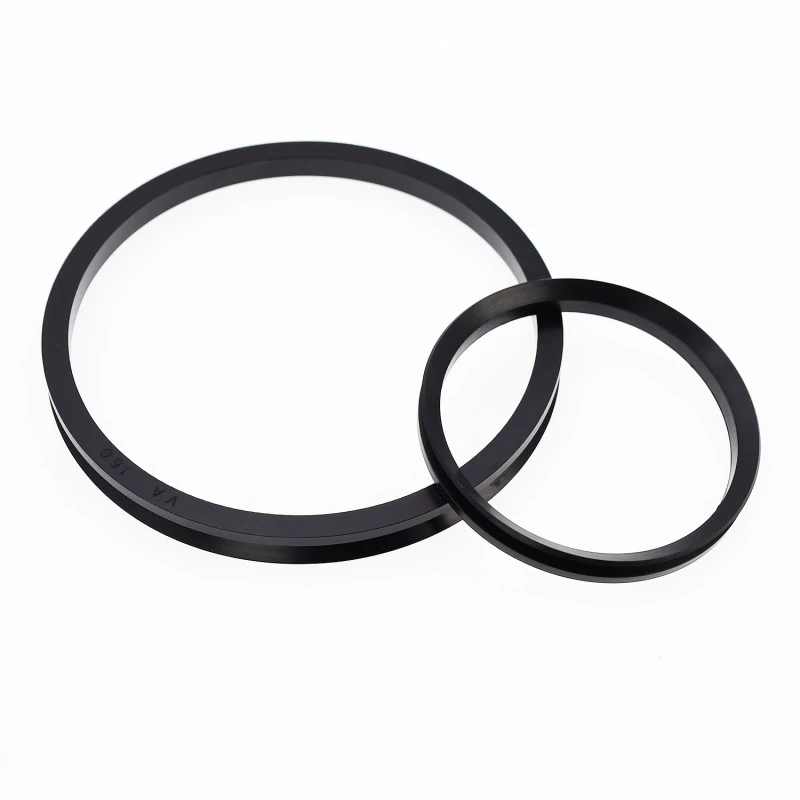

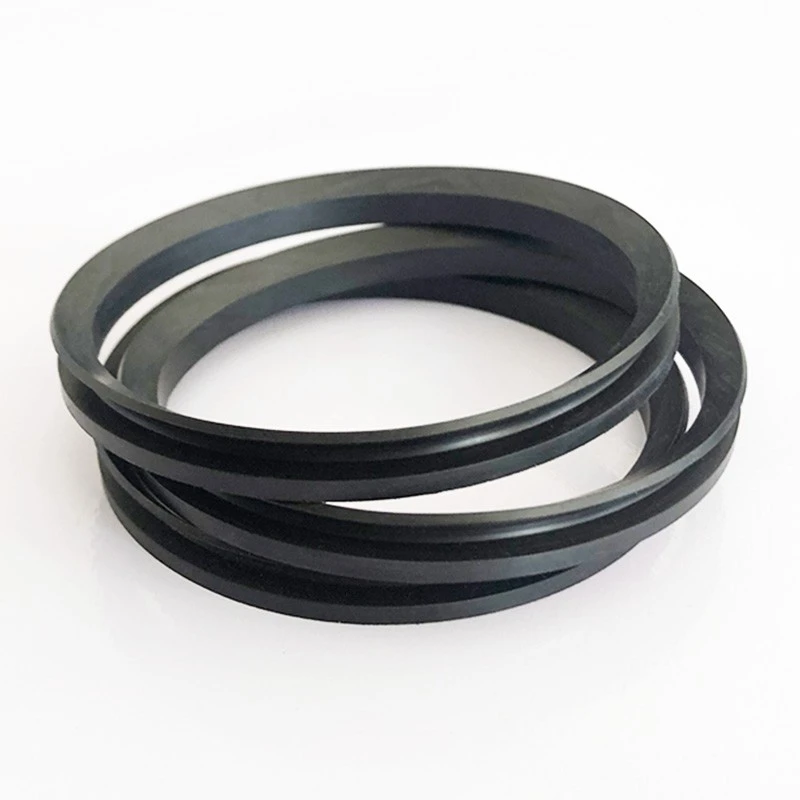

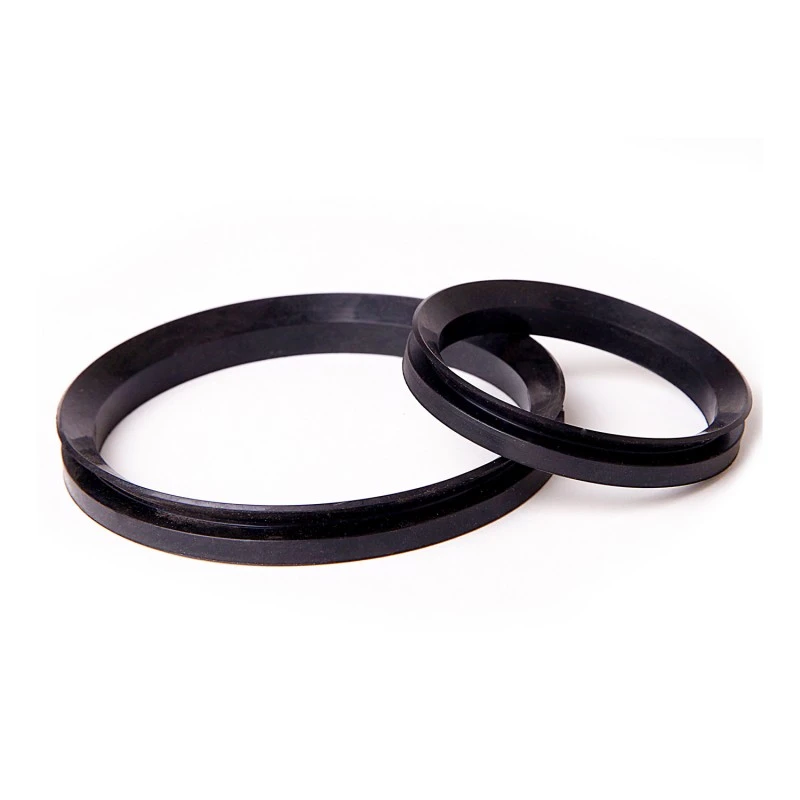

VA VS ウォーターシール

VA VS ウォーターシールは、相対回転面をシールするために使用され、水、塵、グリース、その他の外部汚染物質が軸受領域やシーリングシステムに侵入するのを防ぎ、シーリングシステムを保護します。これらは、ほとんどのベアリング用途で使用でき、一次シールが故障しやすい過酷な環境での二次シールとしても使用できます。 100℃を超える場合はフッ素ゴムを使用してください。

お問い合わせを送信

製品説明

特徴

1. 装着は簡単で、普通に伸ばしてゴムの弾性でシャフトにしっかりと固定できます。

2. リップ部の面圧が低く、耐摩耗性に優れています。

3. ある程度の軸の偏心は許容します。

4.粉塵、粉体、水、およびそれらの混合物の侵入を効果的に防ぎます。

a-基板 b-シーリングリップ C-ウエスト

セクション	名前	スピード	温度	プレッシャー	中くらい	使用可能範囲
	バージニア州	15m/秒	35～+100(NBR)・-20～+180(FKM)	0.03	作動油、エマルジョン、水、グリースなど	3～6000mm
	VS	15m/秒	35～+100(NBR)・-20～+180(FKM)	0.03	作動油、エマルジョン、水、グリースなど	12～200mm

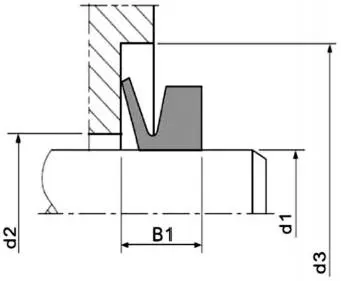

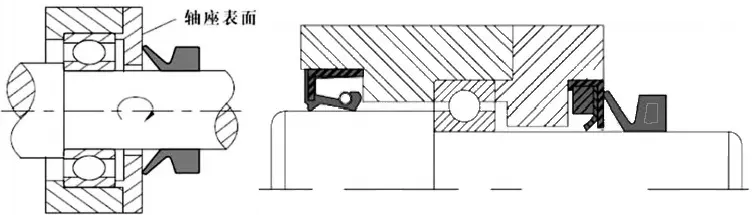

V字型ウォーターシールの模式図

摩擦面の推奨表面粗さ

Ra(μm)	線速度 (m/s)	中くらい
0.4～0.8	>10	油、水
0.8～1.6	5-10	油飛沫、水飛沫、グリース
1.6～2.0	1-5	油分、ゴミ、水飛沫
2.0～2.5	<1	グリス、ゴミ

注: 表面品質は Ra 0.05 μm を超えてはなりません。

VA仕様と溝寸法表

製品番号	ダウンロード	d2	d3	B1	d	C	B	A
Va3	2.7～3.5	d1+1	d1+4	2.5±0.3	2.5	1.5	3	2.1
Va4	3.5～4.5		d1+6	3±0.4	3.2	2	3.7	2.4
Va5	4.5～5.5				4
Va6	5.5～6.5				5
Va7	6.5～8				6
Va8	8～9.5				7
Va10	9.5～11.5		d1+9	4.5±0.6	9	3	5.5	3.4
Va12	11.5～12.5				10.5
Va14	13.5～15.5				12.5
Va16	15.5～17				14
Va18	17.5～19				16
Va20	19～21	d1+2	d1+12	6±0.8	18	4	7.5	4.7
Va22	21~24				20
Va25	24~27				22
Va28	27~29				25
Va30	29～31				27
Va32	31～33				29
Va35	33～36				31
Va38	36～38				34
Va40	38～43		d1+15	7±1	36	5	9	5.5
Va45	43~48				40
Va50	48～53				45
Va55	53～58				49
Va60	58～63				54
Va65	63～68				58
Va70	68~73	d1+3	DL+18	9±1.2	63	6	11	6.8
Va75	73~78				67
Va80	78～83				72
Va85	83～88				76
Va90	88～93				81
Va95	93~98				85
Va100	98~105				90

製品番号	ダウンロード	d2	d3	BI	d	C	B	A
ヴァル10	105～115	d1+4	d1+21	10.5±1.5	99	7	12.8	7.9
Va120	115～125				108
Va130	125～135				117
Va140	135～145				126
Va150	145～155				135
Va160	155～165		d1+24	12±1.8	144	8	14.5	9
Va170	165～175				153
Va180	175～185				162
Va190	185～195				171
Va200	190～210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210~235				198
Va250	235～265				225
Va275	265～290				247
Va300	290～310				270
Va325	310~335				292
Va350	335～365				315
Va375	365～390				337
Va400	390~430				360
Va450	430～480				405
Va500	480~530				450
Va550	530~580				495
Va600	580~630				540
Va650	630~665				600
Va700	665~705				630
Va725	705～745				670
Va750	745~785				705
Va800	785~830				745
Va850	830~875				785
Va900	875~920				825
Va950	920~965				865
Va1000	965~1015				910

注：製品長さは6000mmまで製作可能です。

VS仕様と溝寸法表

製品番号	ダウンロード	d2	d3	B1	d	C	B	A
vs12	11.5～13.5	DL+1	DL+9	6.7±0.6	10.5	3	7.7	5.6
vs14	13.5～15.5				12.5
vs16	15.5～17.5				14
VS18	17.5～19				16
VS20	19～21	dl+2	DL+12	9±0.8	18	4	10.5	7.9
vs22	21~24				20
VS25	24~27				22
vs28	27~29				25
VS30	29～31				27
Vs32	31～33				29
Vs35	33～36				31
Vs38	36～38				34
VS40	38-43	d1+2	DL+15	11±1	36	5	13	9.5
Vs45	43~48				40
VS50	48～53				45
Vs55	53～58				49
Vs60	58～63				54
Vs65	63～68				58
Vs70	68~73	DL+3	DL+18	13.5±1.2	63	6	15.5	11.3
Vs75	73~78				67
Vs80	78～83				72
Vs85	83～88				76
Vs90	88～93				81
Vs95	93~98				85
VS100	98~105				90
VS110	105～115	d1+4	d1+21	15.5±1.5	99	7	18	13.1
VS120	115～125				108
VS130	125～135				117
VS140	135～145				126
VS150	145～155				135
VS160	155～165		d1+24	18±1.8	144	8	20.5	15
VS170	165～175				153
VS180	175～185				162
VS190	185～195				171
Vs199	195～210				180
