ボアフート形複合シール

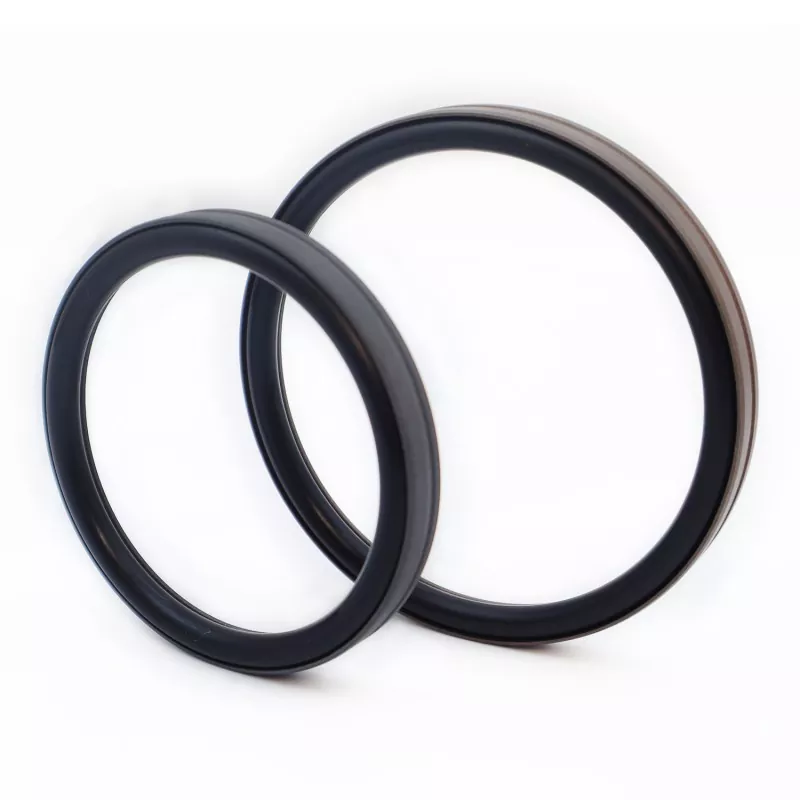

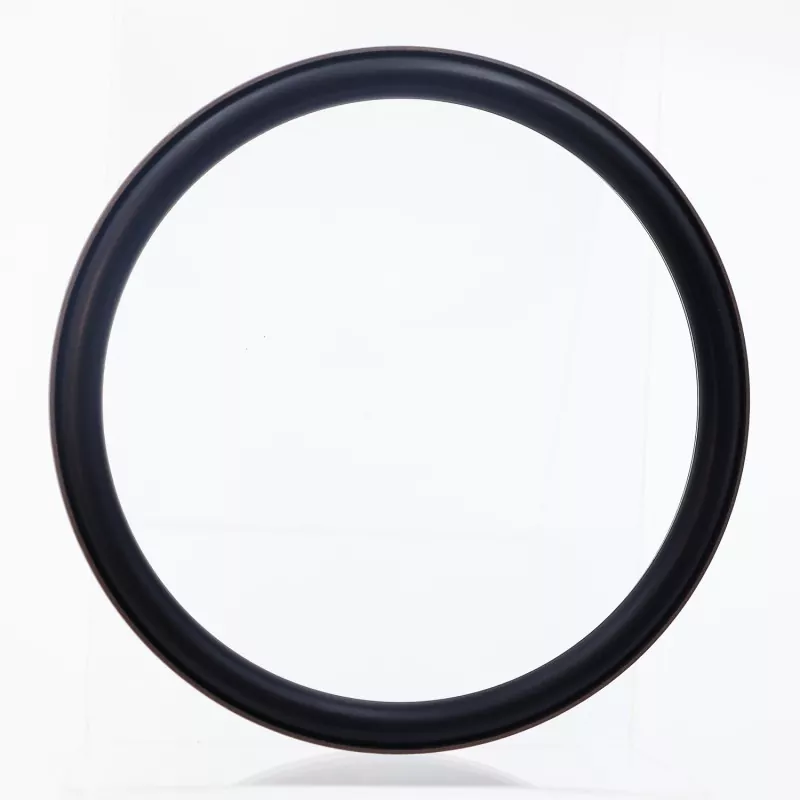

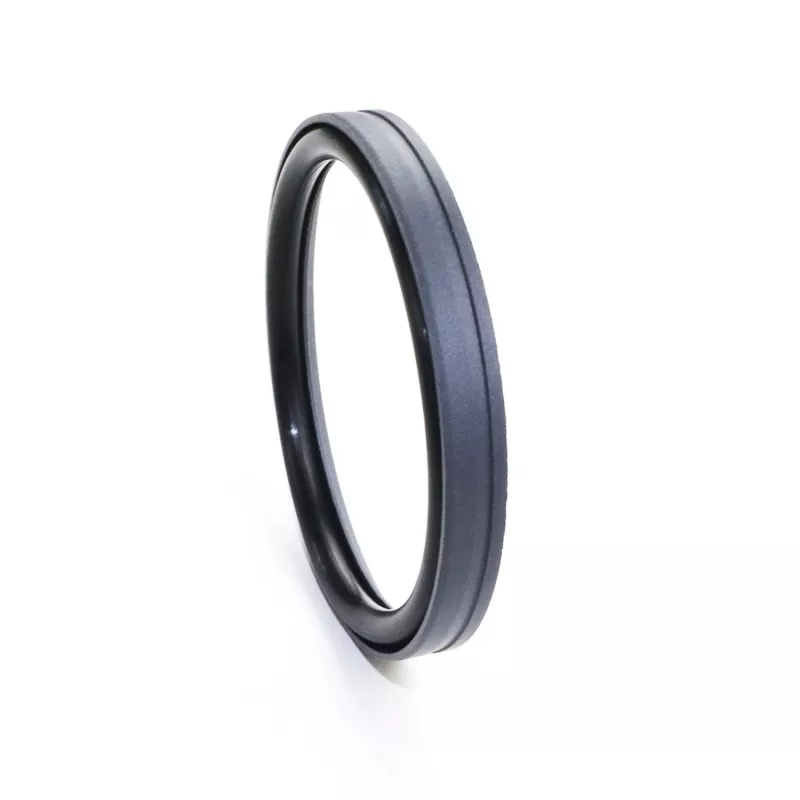

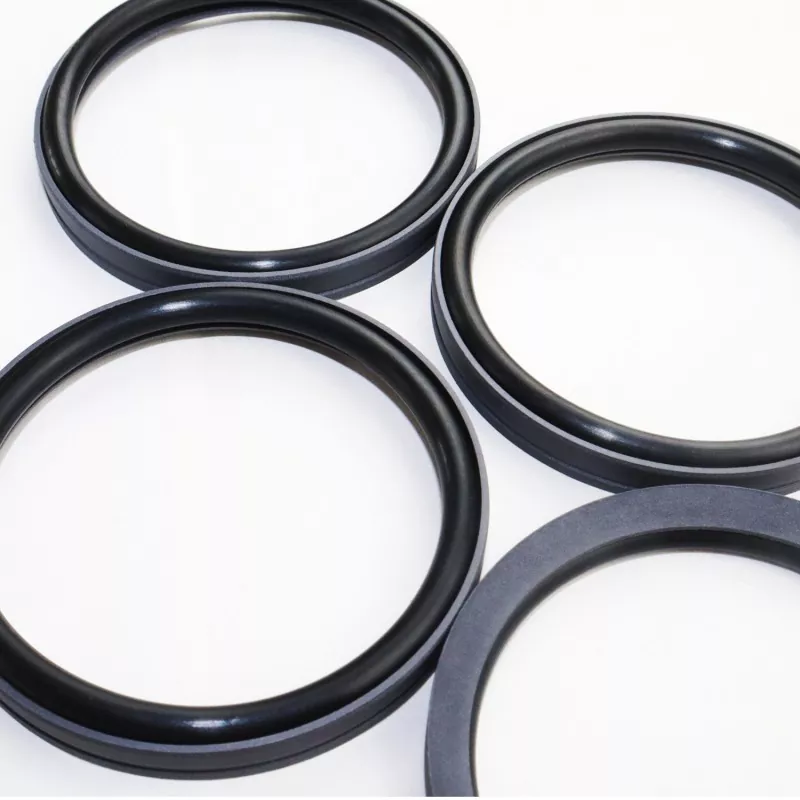

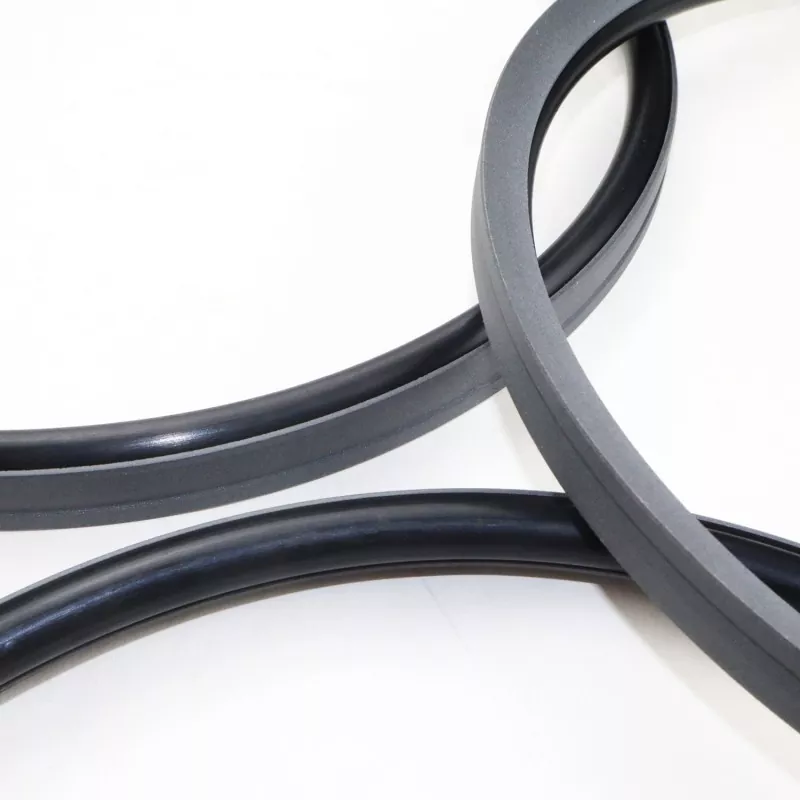

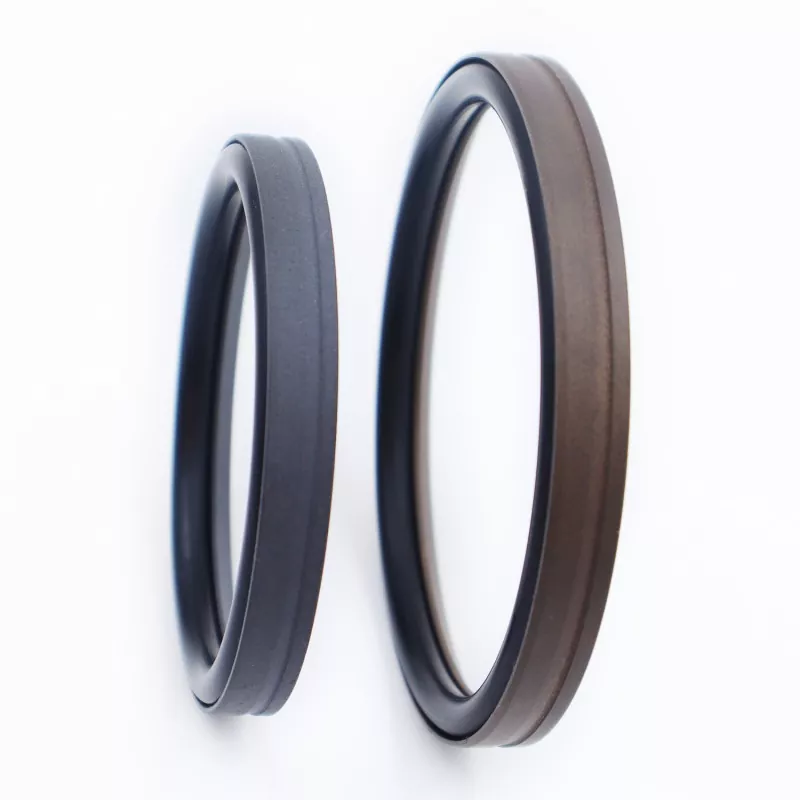

ボアフットタイプ複合シールは、PTFE (または PTFE 複合材) 製の足型シールリングとゴム O リングで構成されています。油圧および空圧往復用途における単動シール用に設計されています。適合するOリング（GB1235規格準拠）によりRC53シリーズとRC54シリーズに分類されます。シールリングの薄リップ設計により、優れた追従補正と優れたシール性を実現します。高圧および低圧の両方の条件下で優れた性能を発揮し、「スティックスリップ」（クローリング）なしで動作し、長期間のオイルフリーシールをサポートし、高圧シリンダのピストンに広く使用されています。

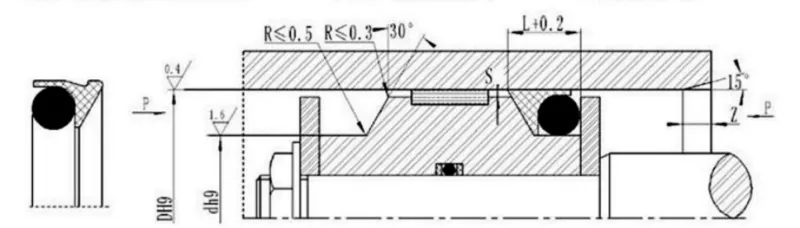

足形のシール面にあるくさび形の溝により、摩擦を低減しながらシールの完全性と耐汚染性が向上します。この構造設計により、シールの耐圧能力も向上します。一般に、閉じた溝への設置には適していません。

製品の特徴

1. 油圧お​​よび空気圧の両方の用途に適しています。

2. 高圧・低圧条件下でも優れたシール性能を発揮します。

3. 低摩擦、最小限の離脱抵抗、スムーズな動き、等しい動的摩擦と静摩擦、スティックスリップなし。

4.長寿命;オイルフリー潤滑用途に適しています。

5. 高圧および超高圧シールに適しています。

動作条件

制限値は同時に発生しないようにしてください。

材料の選択

1. 適合Oリング材質：R01 ニトリルゴム（NBR）、R02 フッ素エラストマー（FKM）など。

2. シールリング材質: 標準材質 PTFE3;他の利用可能な材料には、PTFE2、PTFE4、およびその他の高性能プラスチックが含まれます。

注文例

注文モデル: RC53-80x69.6x9.8-PTFE3-R01

穴径×溝径×溝幅 | PTFE3: 修正された PTFE 材料コード | R01：Oリング材質コード

仕様表

1. RC53仕様表

パラメータ範囲内の任意のサイズが使用可能です

2. RC54の仕様

GB1235 O リングと互換性があります。指定された範囲内の任意のサイズを指定できます。

注: 圧力 >60 MPa の場合、シール ベース領域には H8/8 のはめあい公差が使用され、超高圧シール クリアランス Smax は <0.05 になります。
