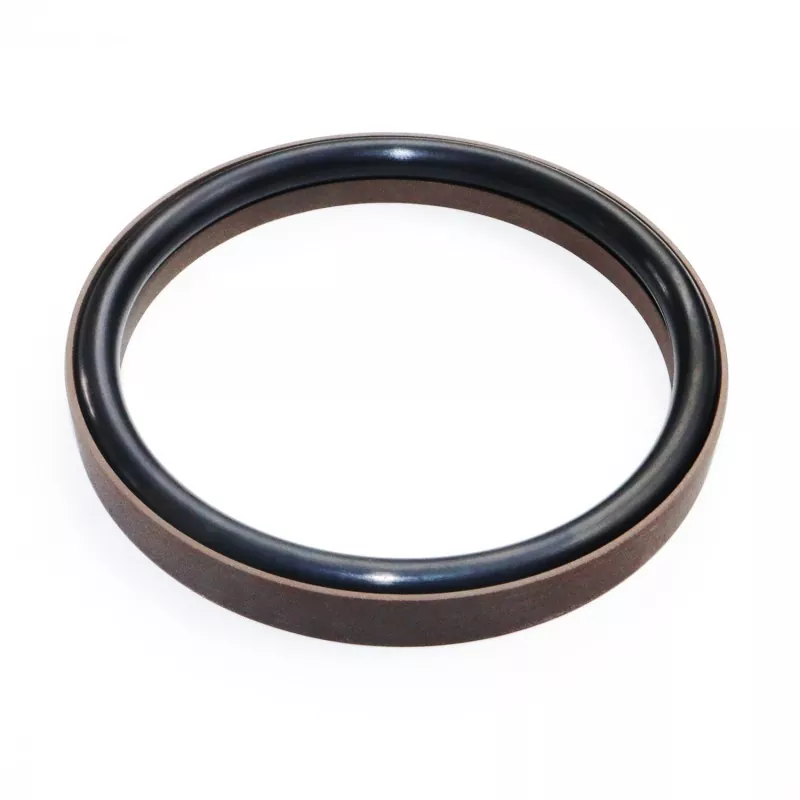

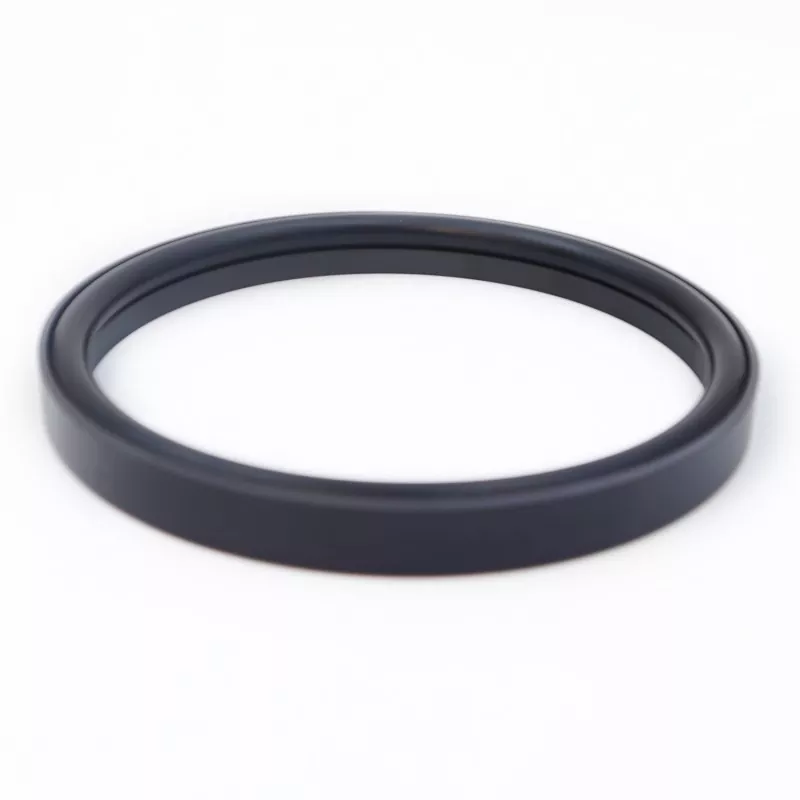

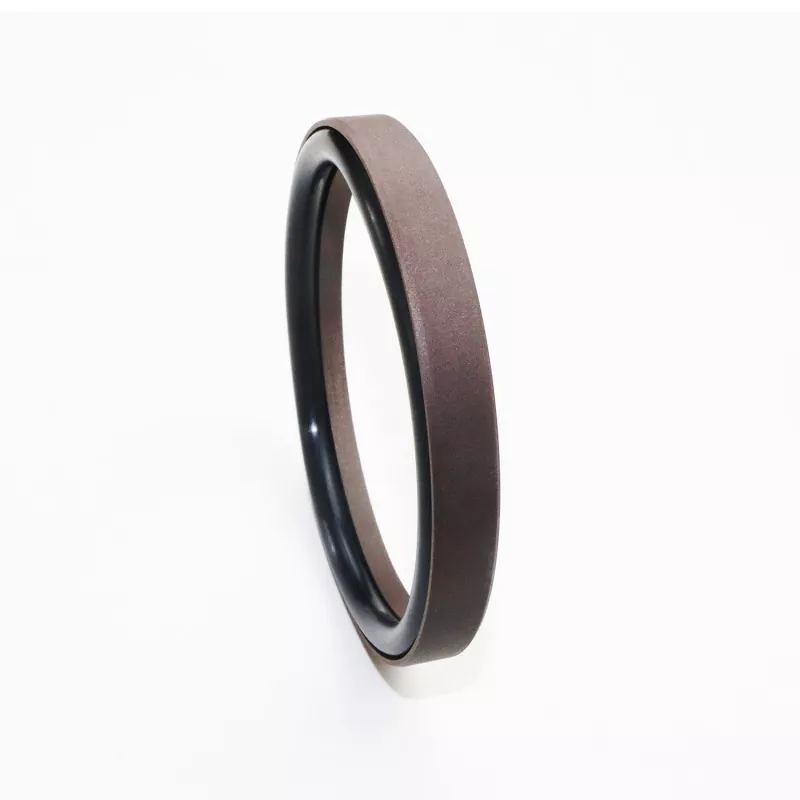

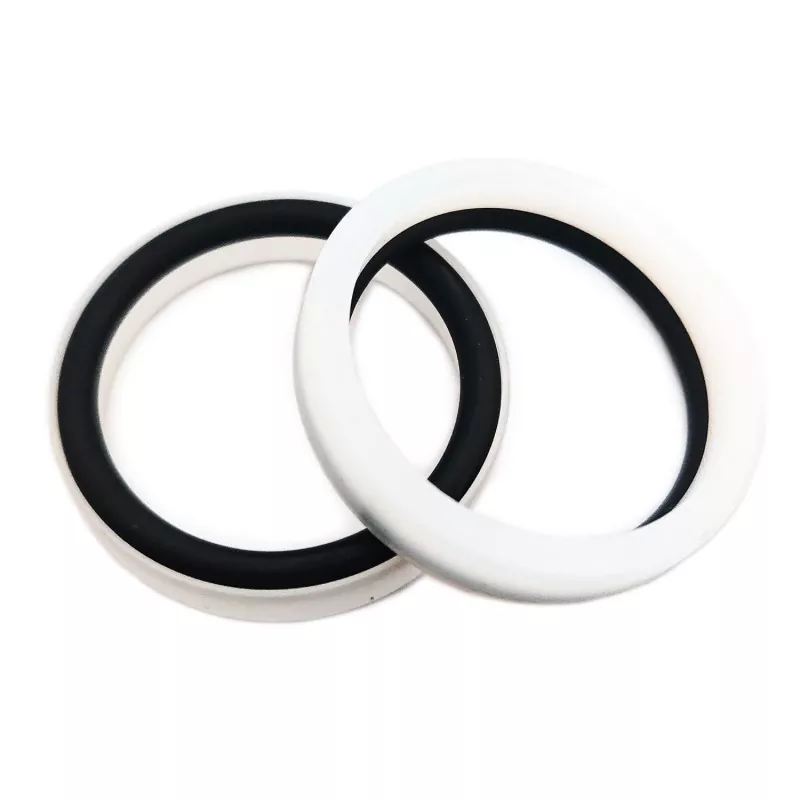

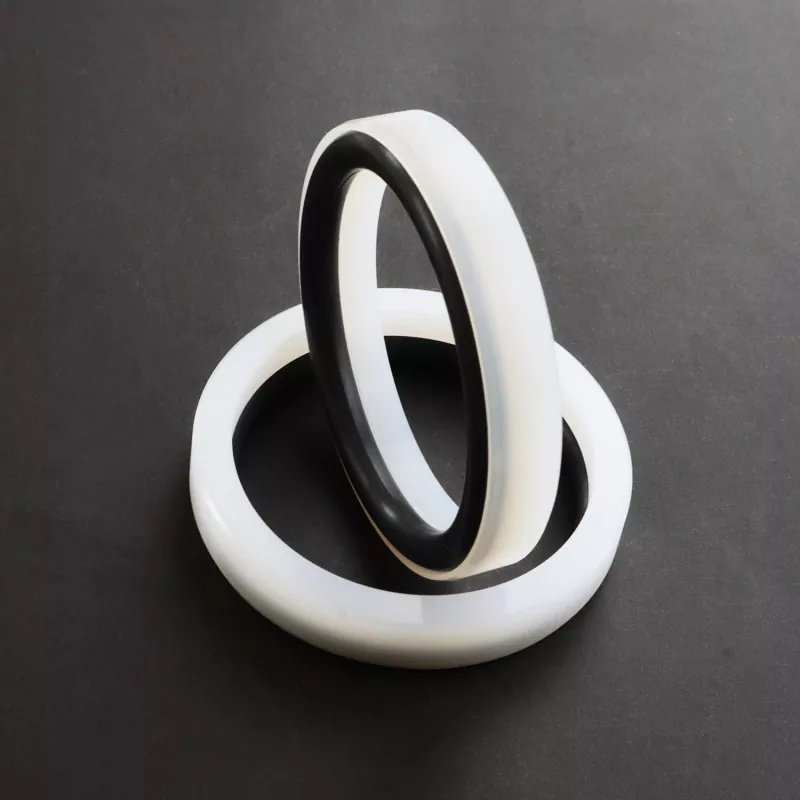

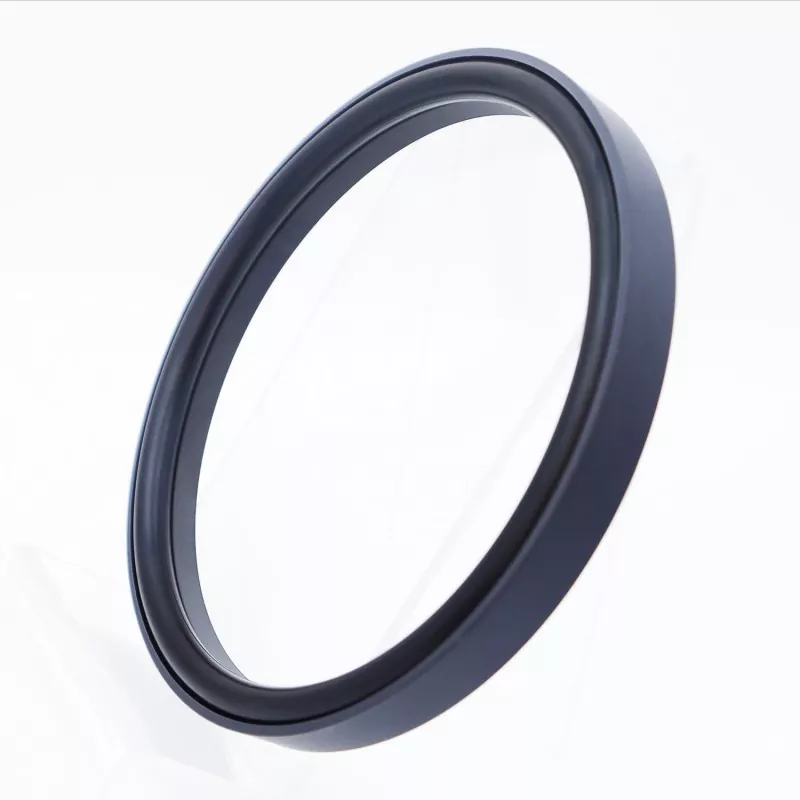

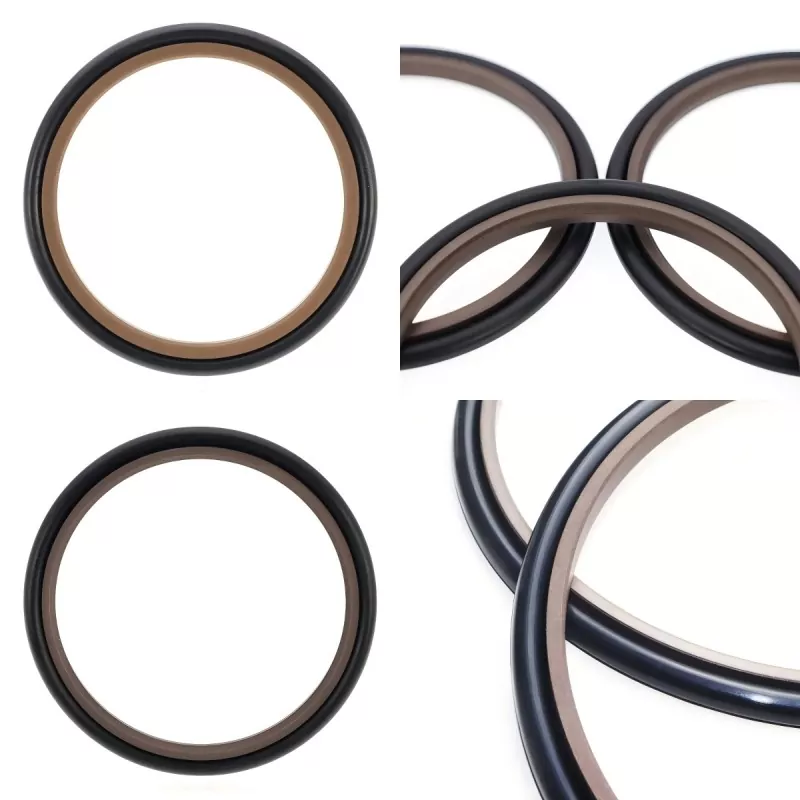

ロッド用強化ステップ複合シール (超高圧および水系用途向けに設計) は、PTFE (または PTFE 複合材料) 製の強化直角シール リングとゴム O リングで構成されています。使用する特定の O リングに応じて、RC58 および RC59 シリーズで使用できます (GB1235 規格に準拠)。始動時の抵抗ゼロとスティックスリップのないスムーズな往復運動を保証する低摩擦性能を備え、オイルフリー環境での長期運転に適しているため、機器の故障の可能性が大幅に低減され、メンテナンスコストが削減されます。
シールリングの厚みが最適化されているため、水やその他の低粘度媒体を使用した場合でもシールは効果的に機能します。強化されたシールリングの構造設計により、高圧および超高圧に対する耐性も強化されています。通常、このシールは閉じた溝には取り付けることができません。
1. 低摩擦: 始動抵抗が最小限に抑えられ、スムーズな動作、動摩擦と静摩擦が同等で、スティックスリップがありません。
2. 長寿命: オイルフリー潤滑用途に適しています。
3. 高圧および超高圧システム、および水などの低粘度媒体のシールに適しています。
制限値は同時に発生しないようにしてください。
|
圧力(MPa) |
温度(℃) |
速度 m/s |
メディア |
|
≤200 |
-35～+100（NBR Oリング付） |
≤6 |
鉱物系作動油、耐火油（HFA/HFB）、水など |
|
-20～+200（FKM Oリング付） |
1. 適合Oリング材質：RO1ニトリルゴム（NBR）、RO2フッ素エラストマー（FKM）など。
2. シールリング材質: 標準材質 PTFE3;代替材料としては、PTFE2、PTFE4、その他の高性能プラスチックが挙げられます。
注文モデル: RC58—80x69.2x10.5—PTFE3—R01
モデル - 穴径 x 溝径 x 溝幅 | PTFE3 - 修正 PTFE 材料コード | R01 - O リング材質コード
パラメータ範囲内の仕様が可能です。
|

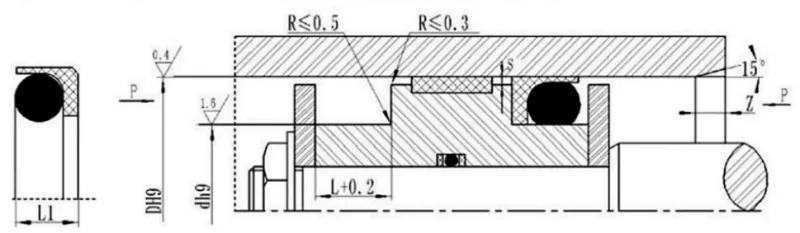

標準モデル DH9 RC58 |
軽負荷 DH9 RC58-Q |
ヘビーデューティ DH9 RC58-Z |
溝径 dh9 |
溝幅 L+0.2 |
シール高さ L1 |
コーナー半径 Rmax |
ラジアルすきま Smax |
面取り ズミン |
Oリング線径 する |
|
|
<20MPA |
<60MPA |
|||||||||
|
8～12.9 |
13～23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13～23.9 |
24～49.9 |
9～12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24～49.9 |
50～121.9 |
13～23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50～121.9 |
122～690.9 |
24～49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122～690.9 |
691~999 |
50～121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122～690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
注: 圧力が 60 MPa を超える場合、シール ベース領域には H8/f8 のはめあい公差が使用されます。超高圧シールの場合、Smax < 0.05。
GB1235 O リングと互換性があります。指定されたパラメータ範囲内の任意のサイズを指定できます。
|
絞り範囲 D H9 |
溝径 dh9 |
溝幅 L+0.2 |
ラジアルすきま Smax |
コーナー半径 Rmax |
面取り ズミン |
Oリング線径 する |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55～165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166～1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
