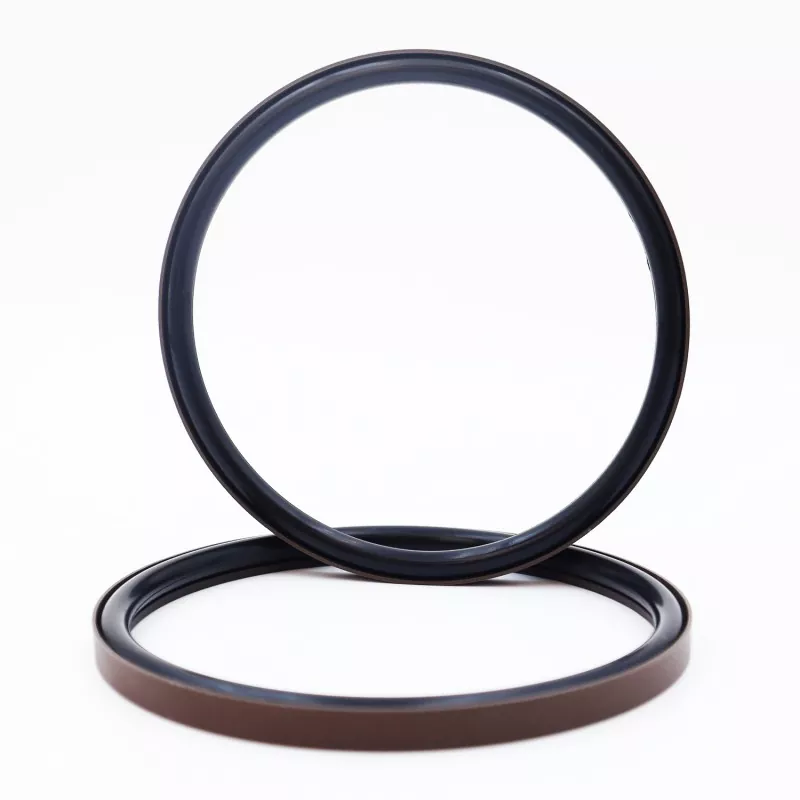

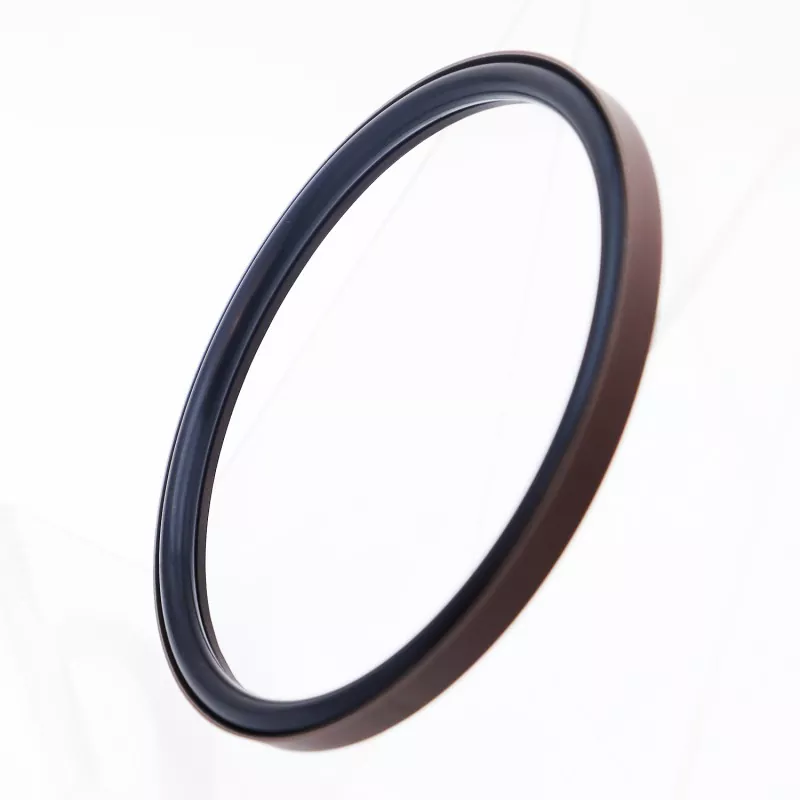

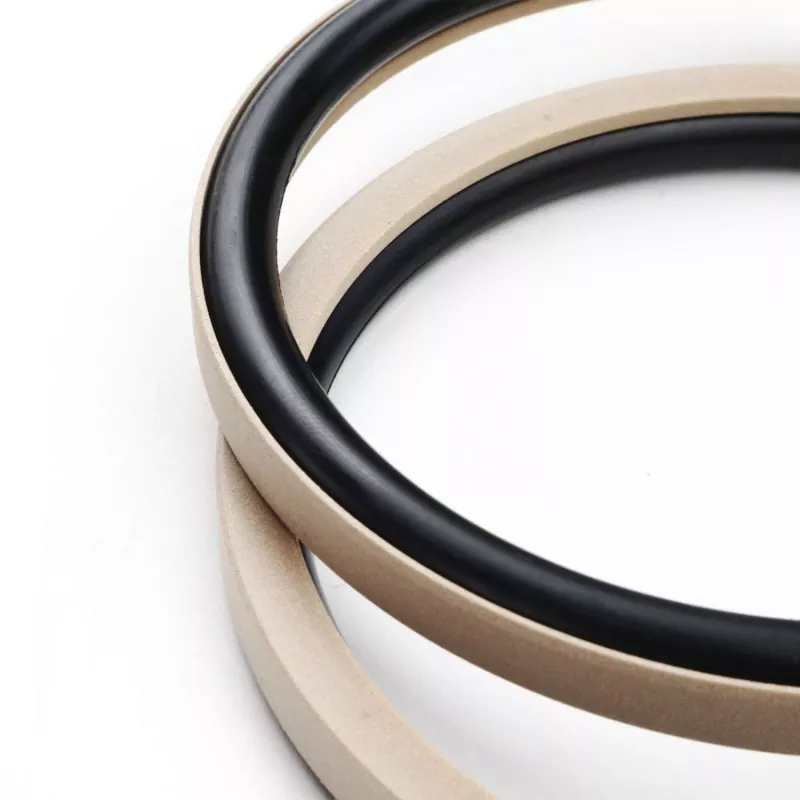

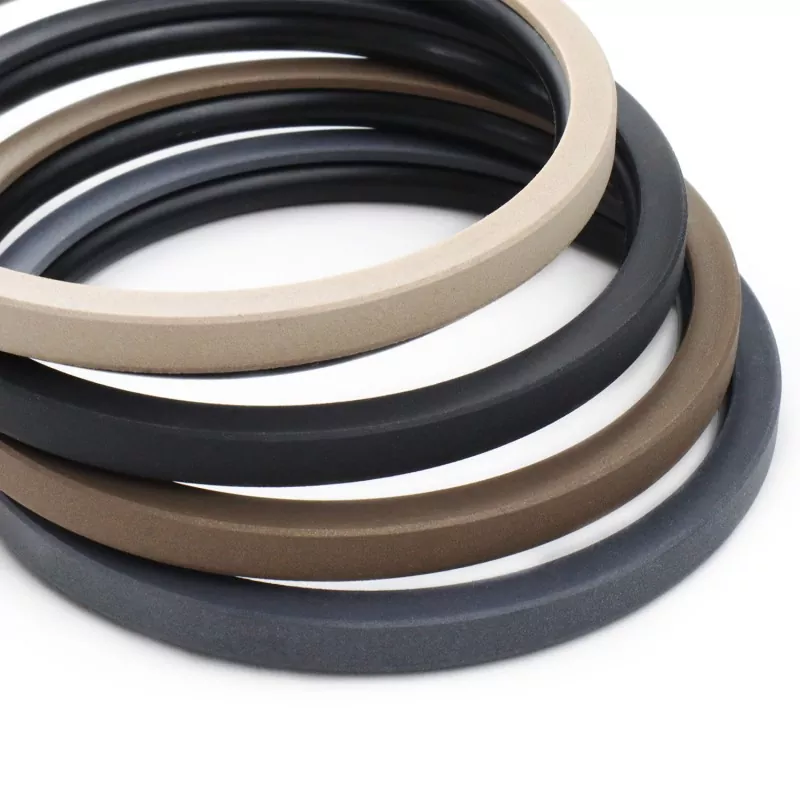

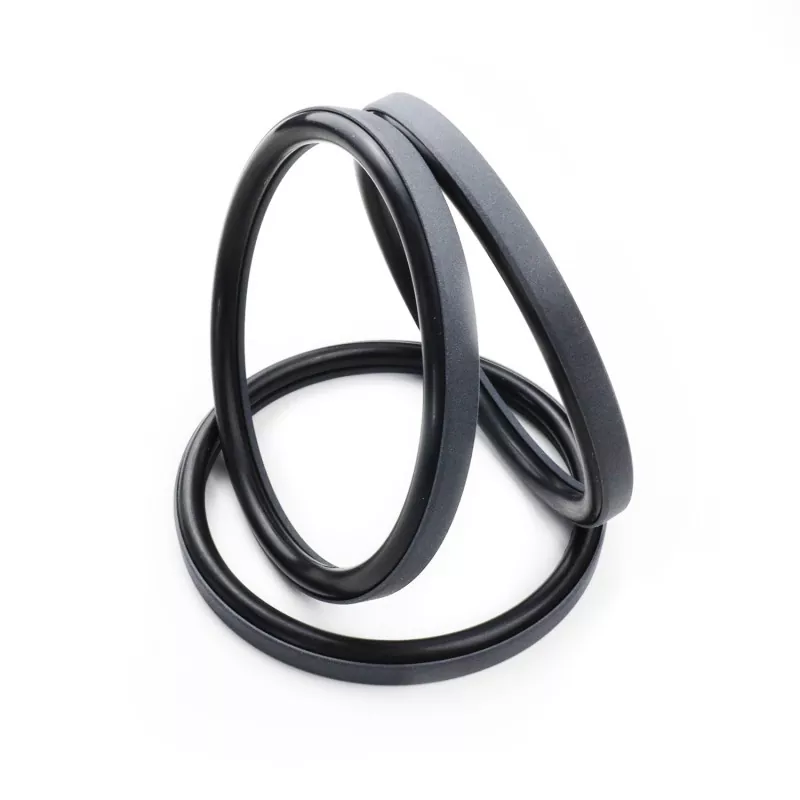

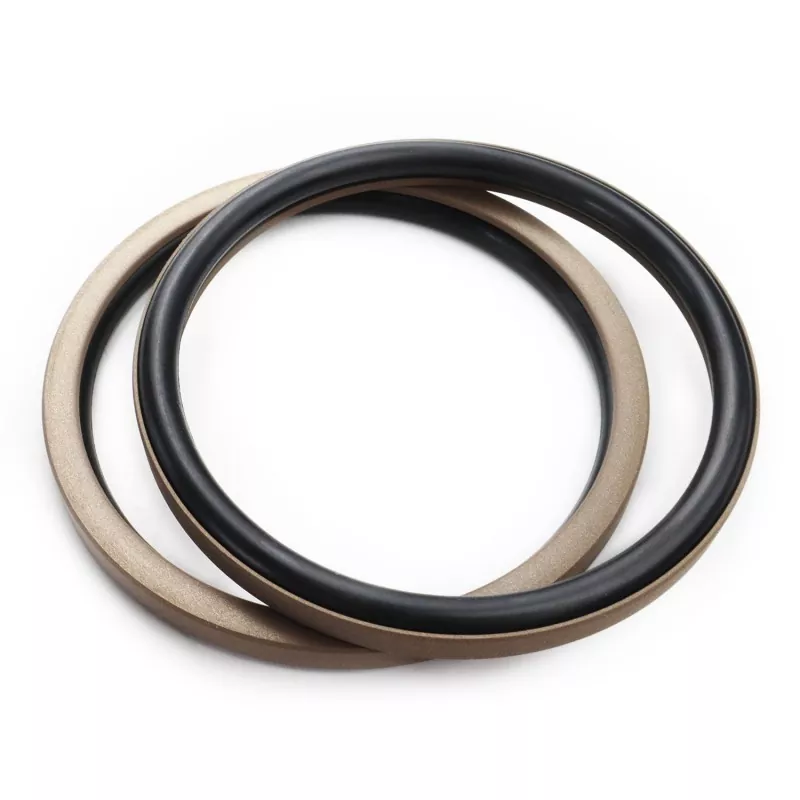

ピストン用直角複合シールは、PTFE (または PTFE 複合材) 製の直角シール リングとゴム O リングで構成されています。油圧および空圧往復用途における単動シール用に設計されています。適合するOリング（GB1235規格準拠）によりRC51シリーズとRC52シリーズに分類されます。直角シールリングは追従補正力に優れた薄リップ設計で優れたシール性能を発揮します。
この製品は、摩擦係数が低く、ブレークアウト摩擦を最小限に抑えます。動摩擦と静摩擦のバランスが取れており、「スティックスリップ」（ぎくしゃくした動き）がなくスムーズに動作し、オイルフリー潤滑条件に対応し、長寿命を誇ります。
そのコンパクトな構造は標準の溝に適合し、取り付けとメンテナンスが容易であるため、さまざまな油圧シリンダのピストン アセンブリにとって理想的なシールの選択肢となっています。
1. 油圧および空気圧の両方の用途に適しています。
2. 高圧・低圧環境下でも優れたシール性能を発揮します。
3. 低摩擦、最小限のブレークアウト摩擦、スムーズな動作、バランスの取れた動的摩擦と静摩擦、スティックスリップなし。
4.長寿命;オイルフリー潤滑用途に適しています。
5. コンパクトなデザイン。設置とメンテナンスが簡単。
制限値は同時に発生しないようにしてください。
|
圧力(MPa) |
温度(℃) |
速度 m/s |
メディア |
|
≤70 |
-35～+100（NBR Oリング付） |
≤6 |
鉱物系作動油、耐火性流体（HFA/HFB）、ガス等 |
|
-20～+180（FKM Oリング付） |
1. 付属のOリングの材質は、R01 ニトリルゴム（NBR）、R02 フッ素エラストマー（FKM）などです。
2. シールリング材質: 標準材質 PTFE3;その他の利用可能なオプションには、PTFE2、PTFE4、およびその他の高性能プラスチックが含まれます。
注文モデル: RC51—80x70x7.6—PTFE3—R01
モデル - シリンダー内径 x 溝直径 x 溝幅 | PTFE3: 修正された PTFE 材料コード | R01：Oリング材質コード
規定範囲内での仕様対応が可能です。
|

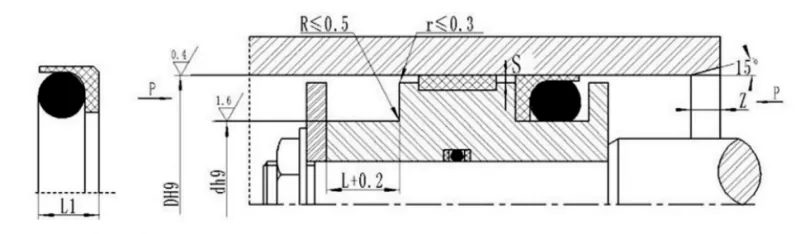

標準モデル DH9 RC51 |
軽負荷 DH9 RC51-Q |
ヘビーデューティ DH9 RC51-Z |
溝径 dh9 |
溝幅 L+0.2 |
シール高さ L1 |
ラジアルすきま Smax |
面取り ズミン |
Oリング線径は |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9～23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9～23.9 |
24～49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24～49.9 |
50～121.9 |
12.9～23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50～121.9 |
122～690.9 |
24～49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122～690.9 |
691~999 |
50～121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122～690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
注:1. 軽量シリーズは幅30mm以上の閉溝への設置が容易です。
2. 閉溝への設置については別途ご相談ください。
3. 40MPaを超える圧力の場合、シールベース部のはめあい公差はH8/f8としてください。
