高圧回転シール

プロのシールメーカーとして、Ruichen Sealsはさまざまな高性能高圧回転式シールを提供し、さまざまな構造と材料を使用したさまざまなシールの組み合わせを提供し、油圧、空気圧、および水圧環境における往復および回転運動シーリングのニーズに適しています。標準的な労働条件であろうと特別な労働条件であろうと、当社のシールは信頼できるシーリングソリューションを提供できます。

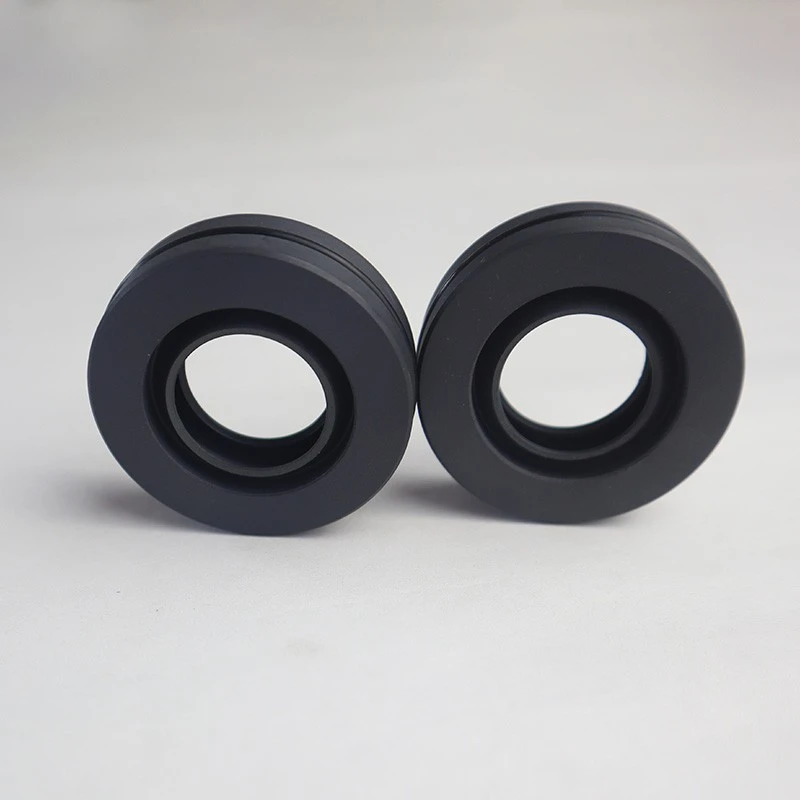

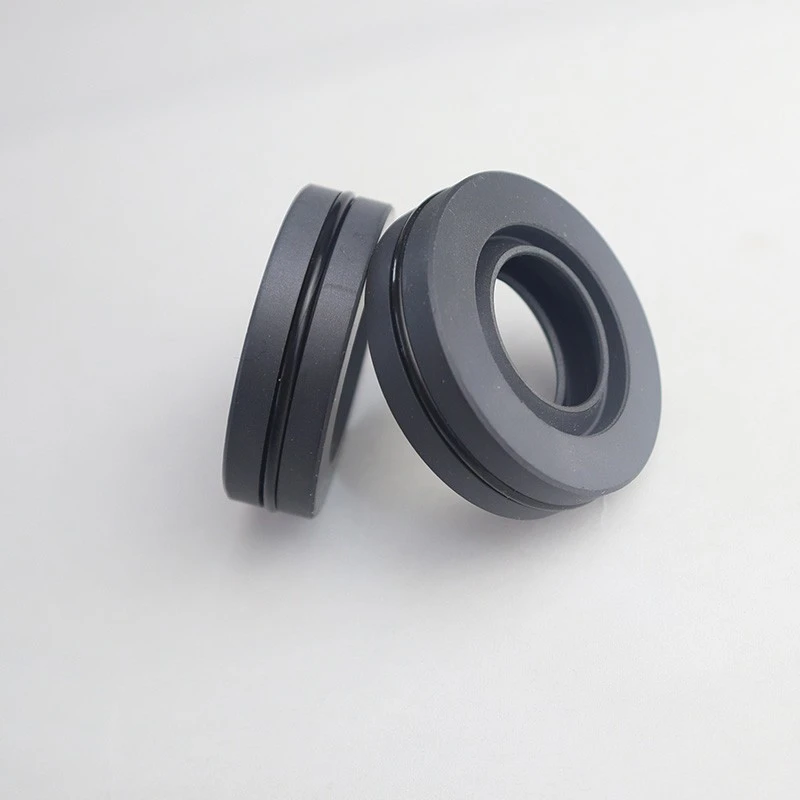

当社の高圧回転シールシリーズは、RC2051、RC2052、RC2053、RC2054、RCX17、RCX18、RDI、RDA、RCS、RC2057など、さまざまな高性能製品をカバーしています。

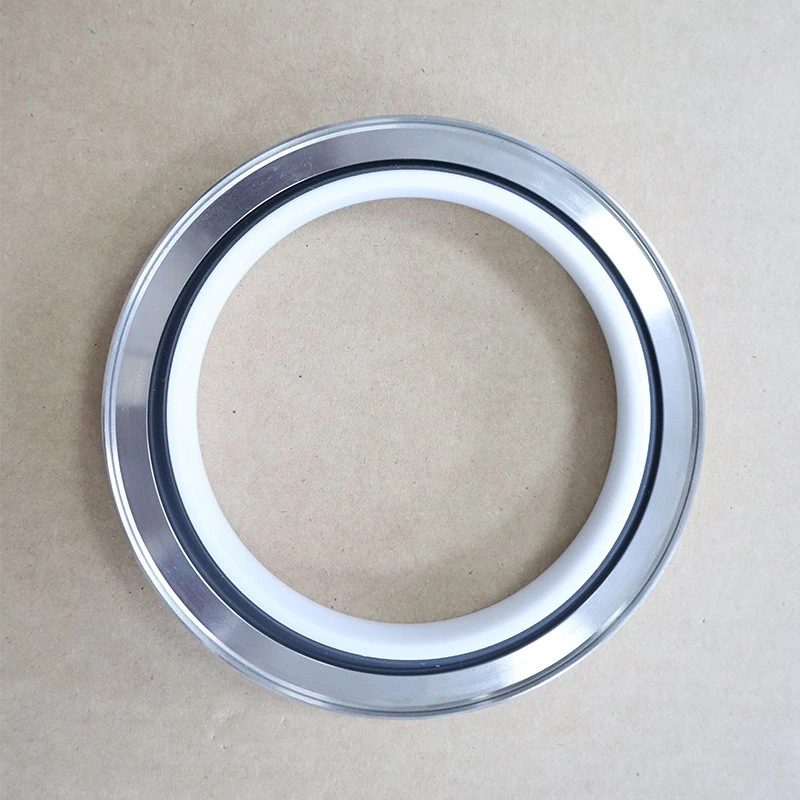

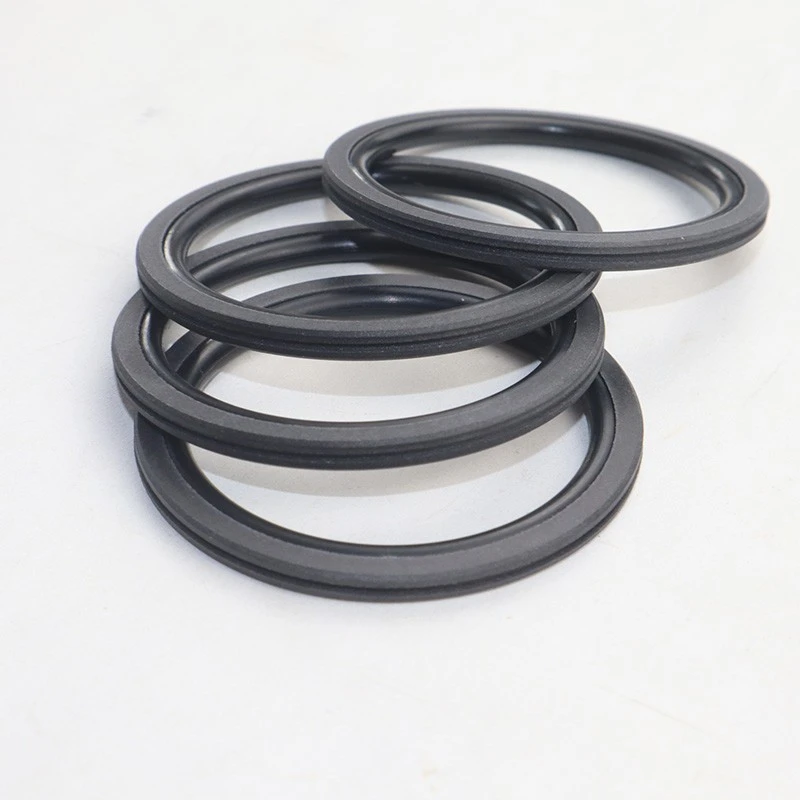

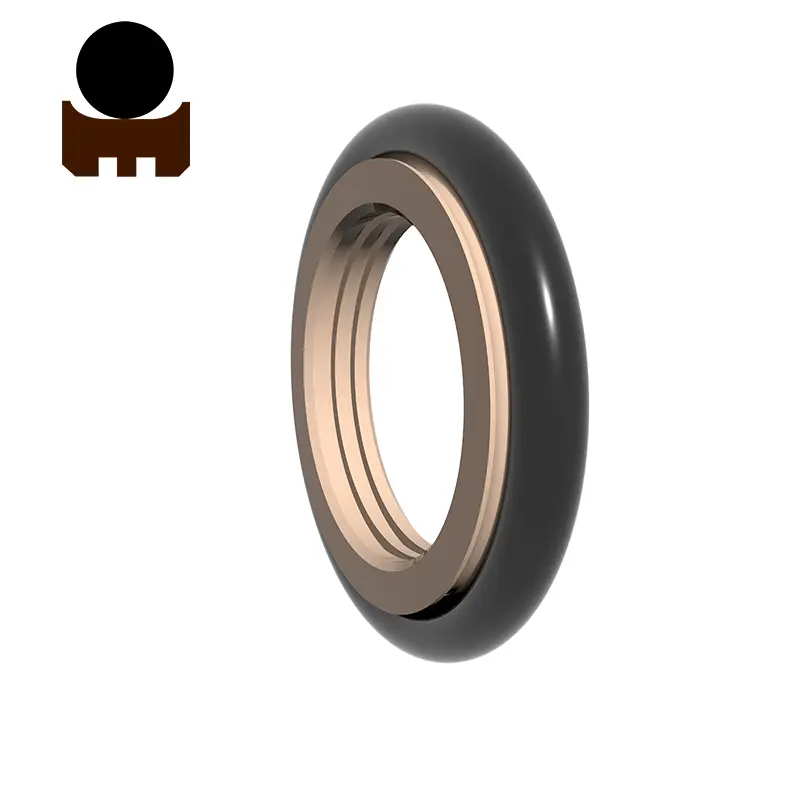

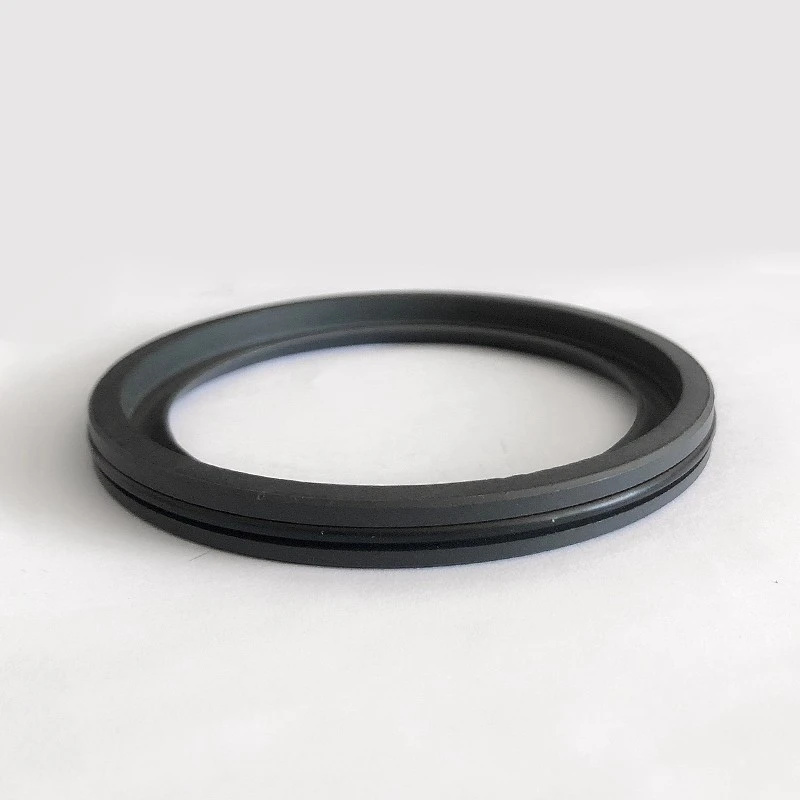

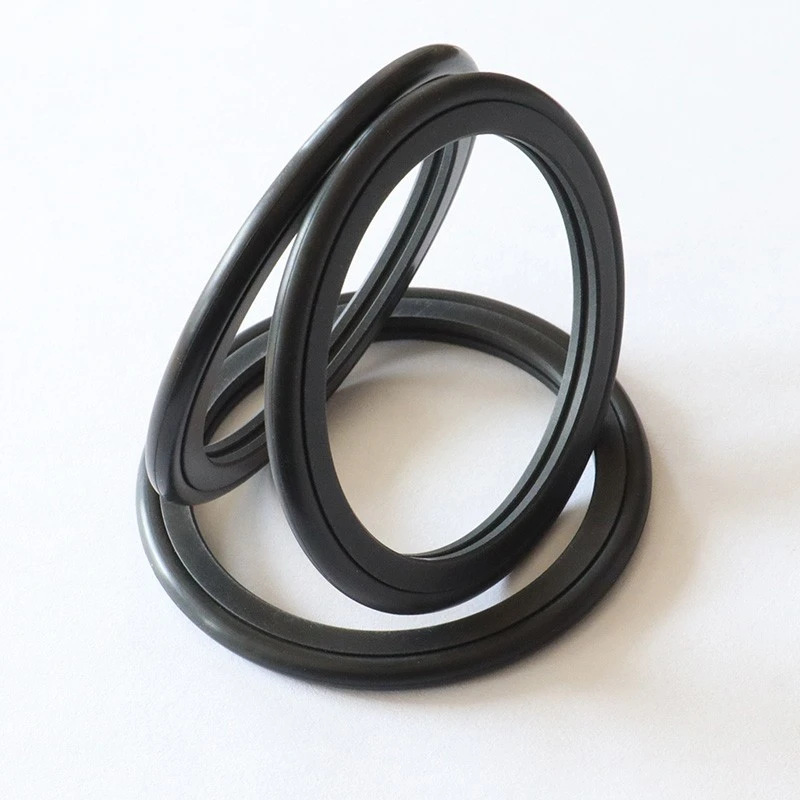

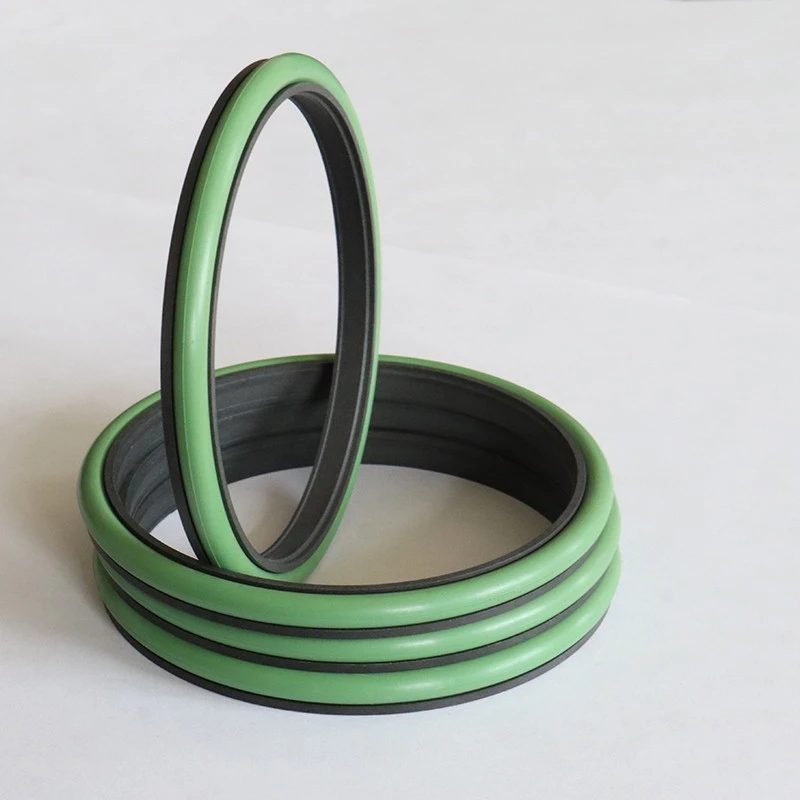

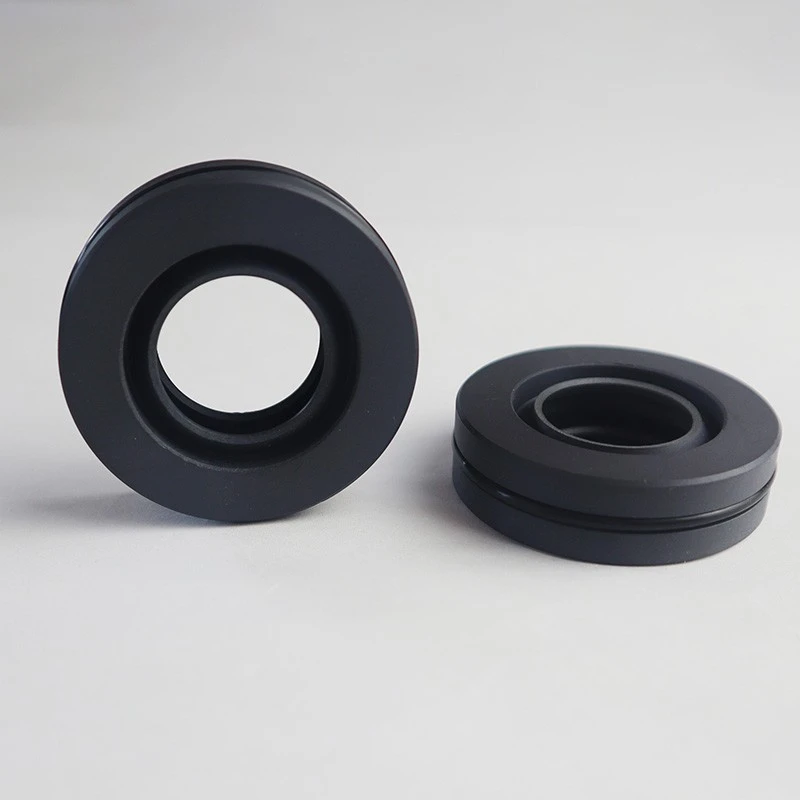

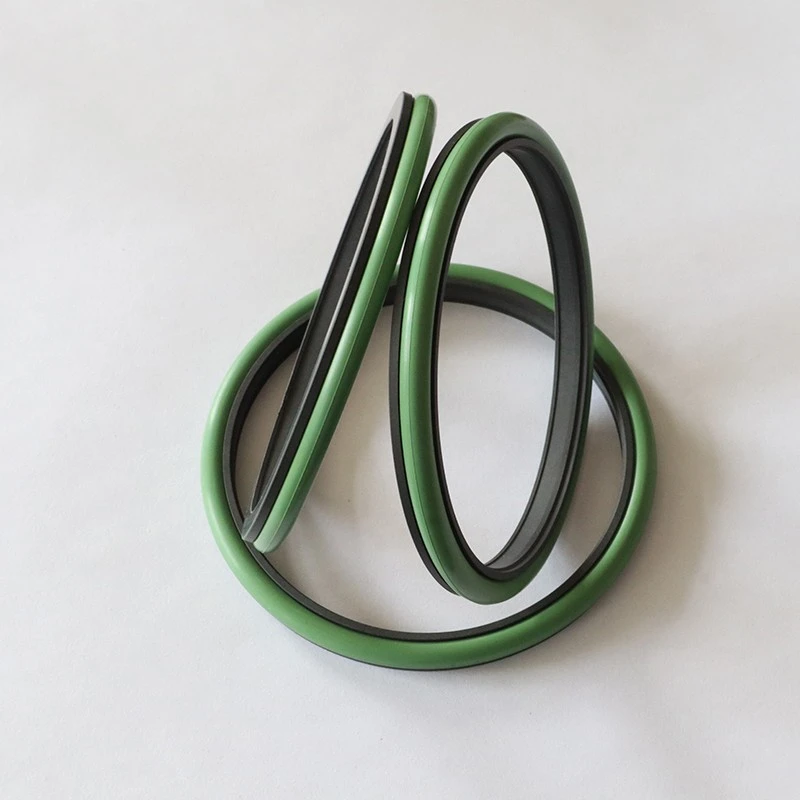

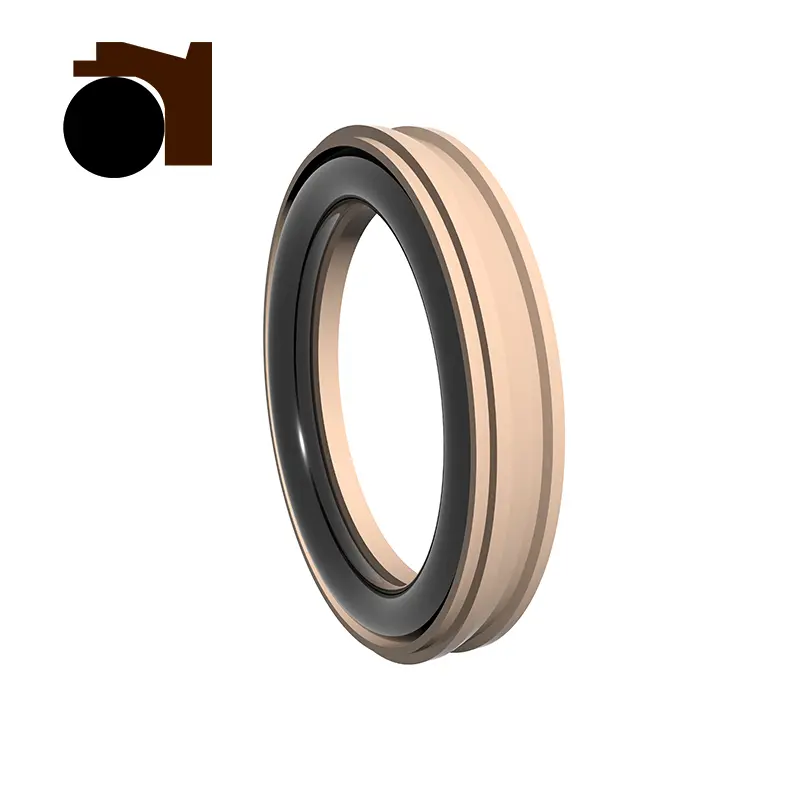

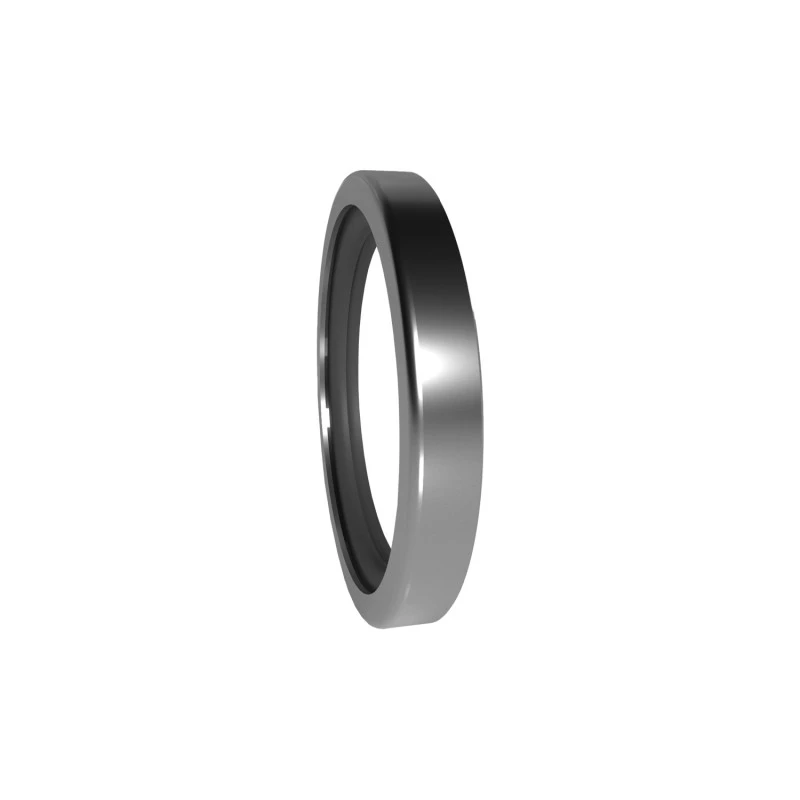

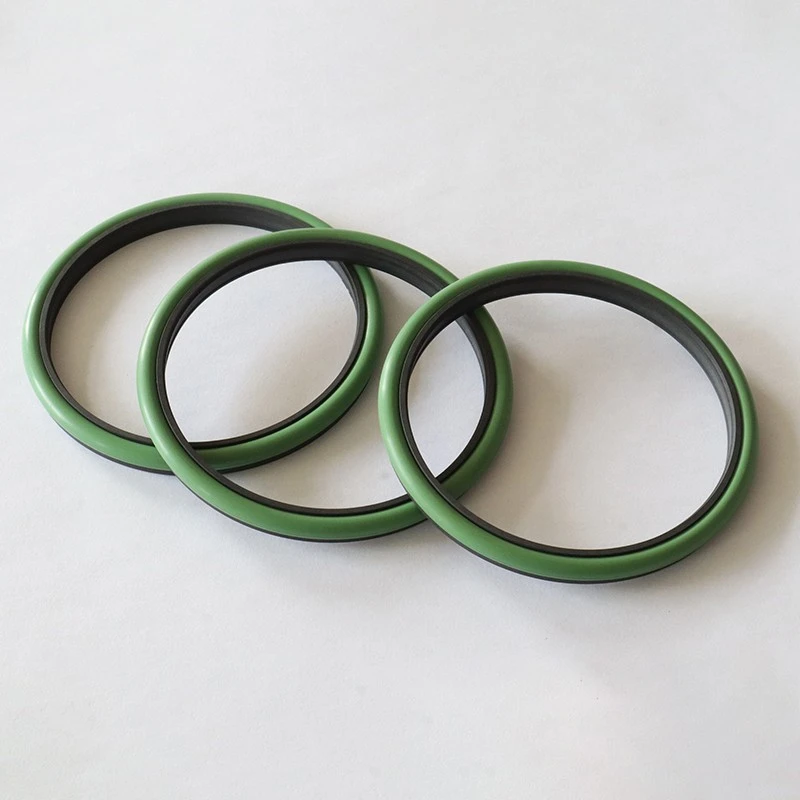

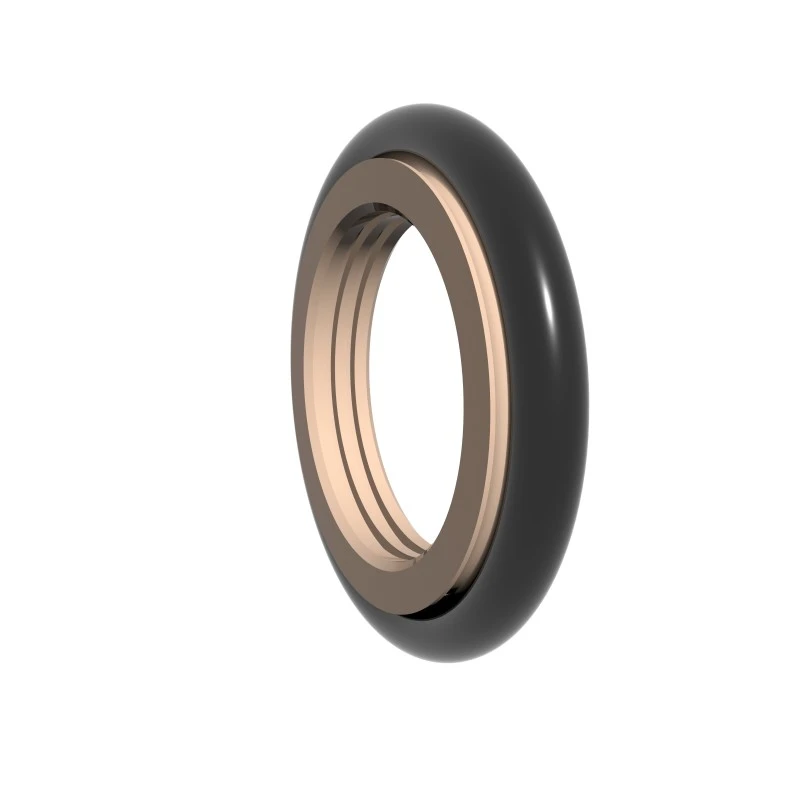

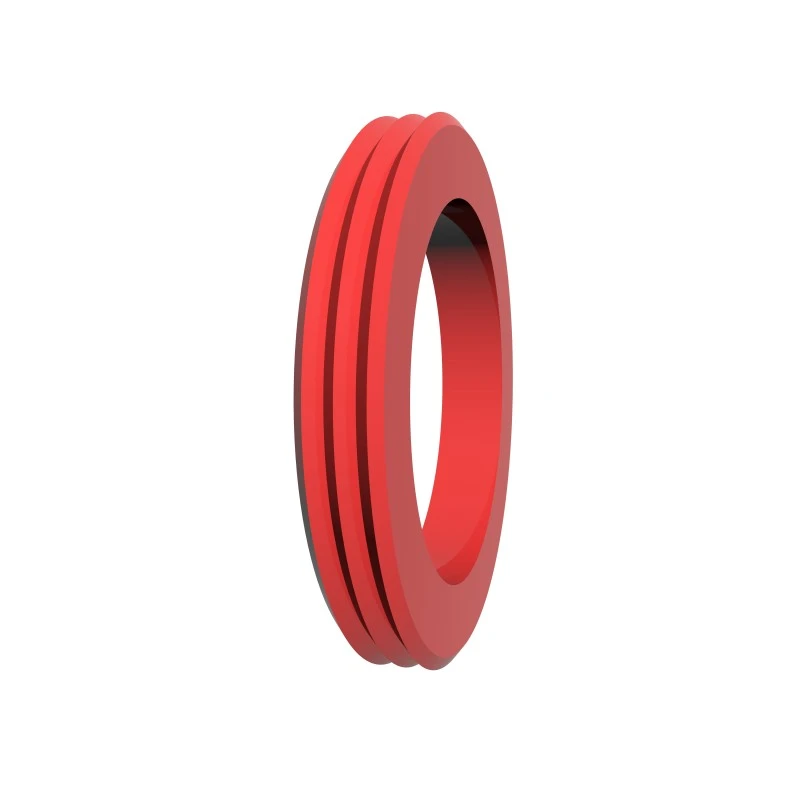

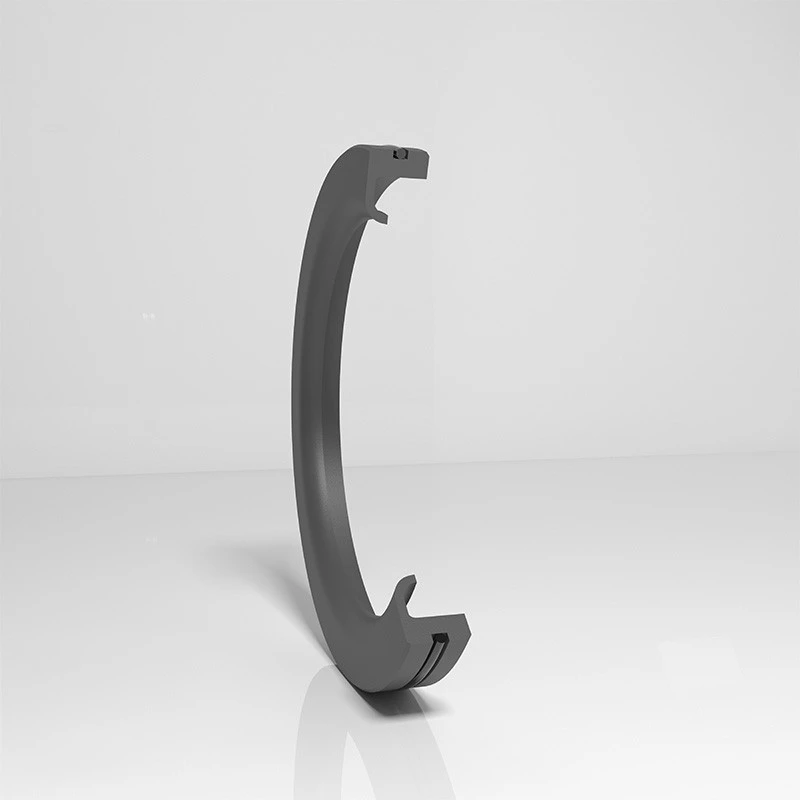

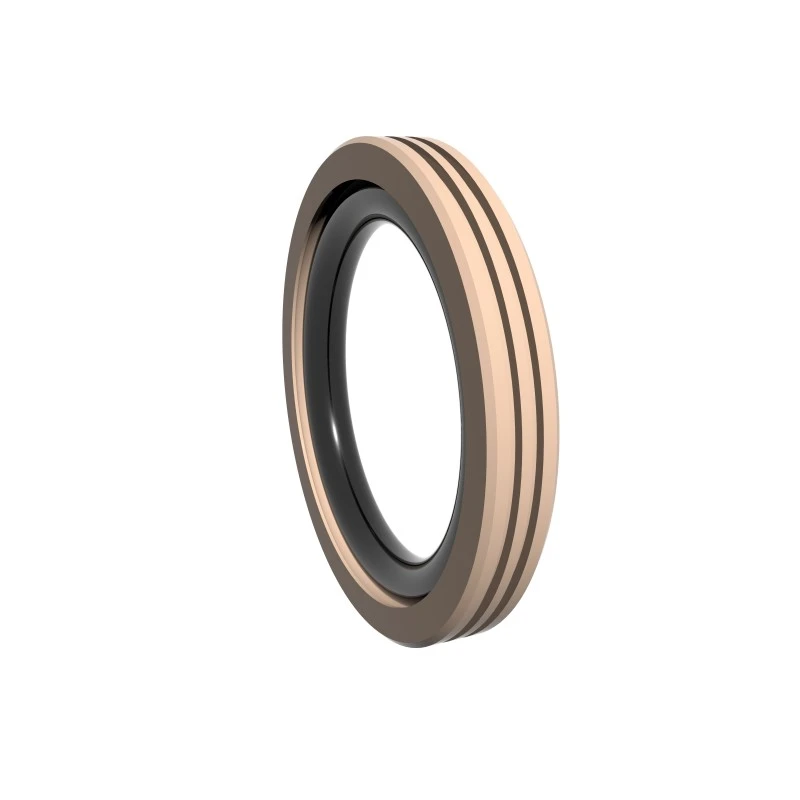

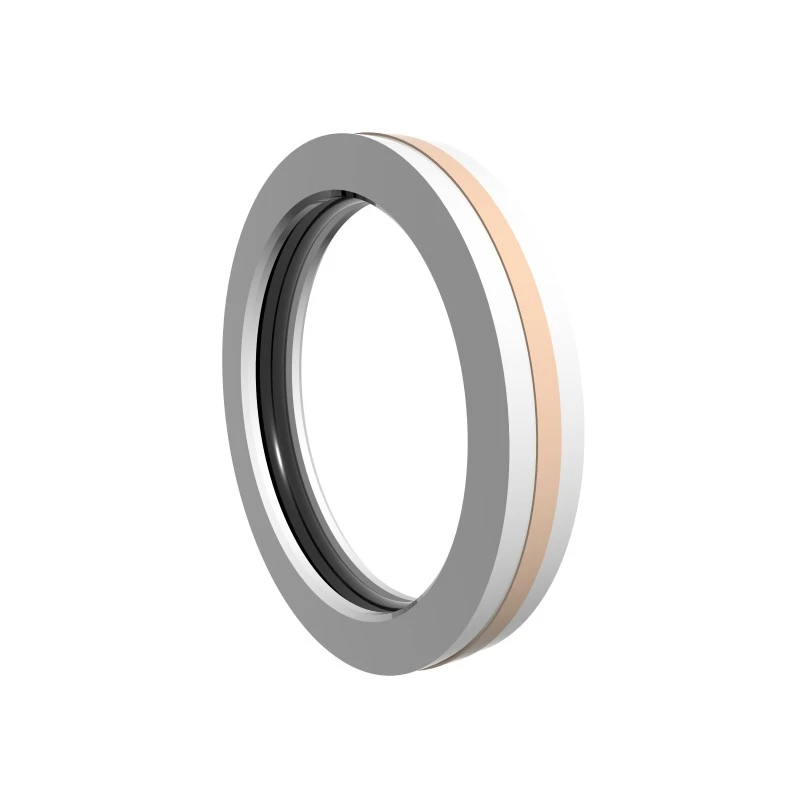

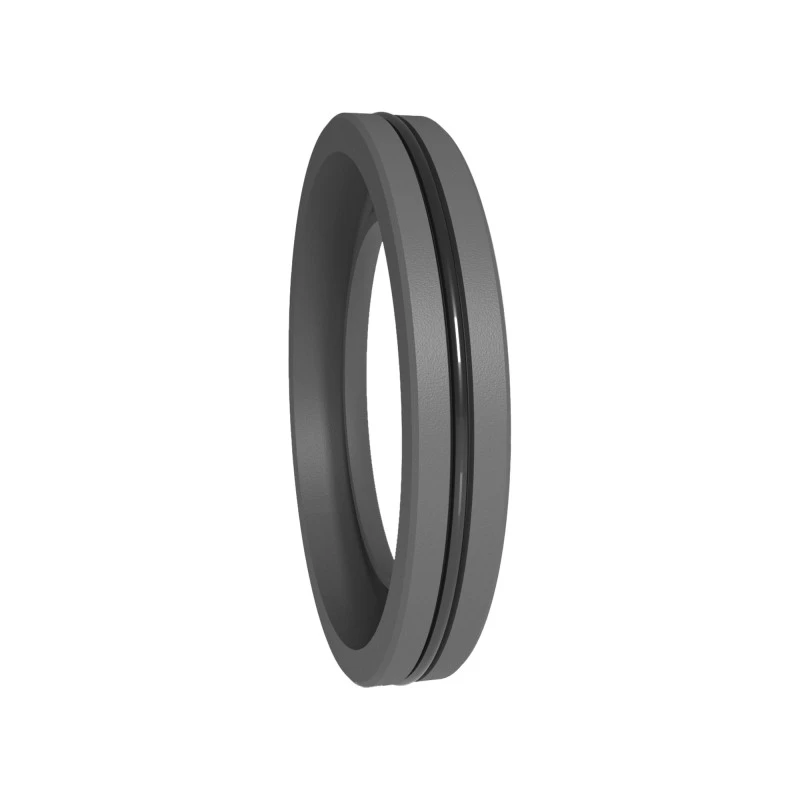

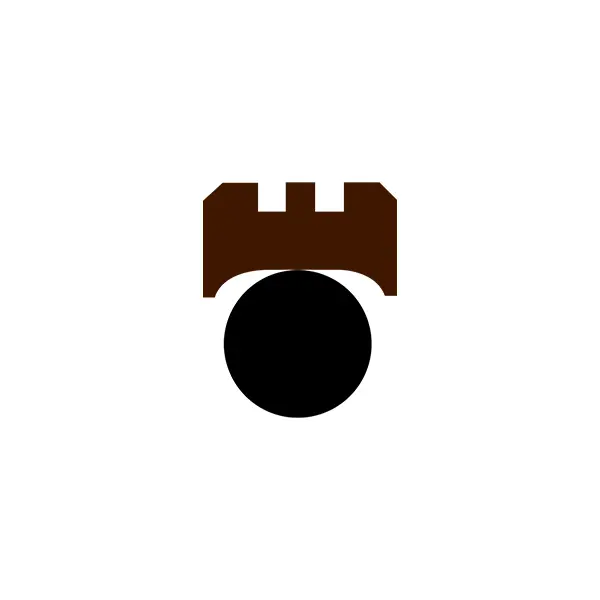

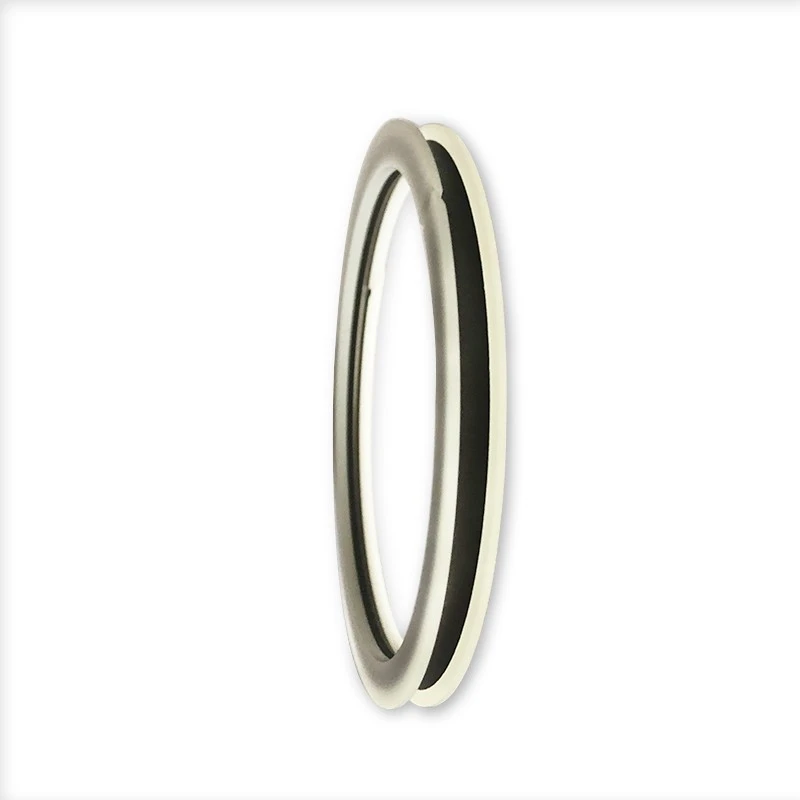

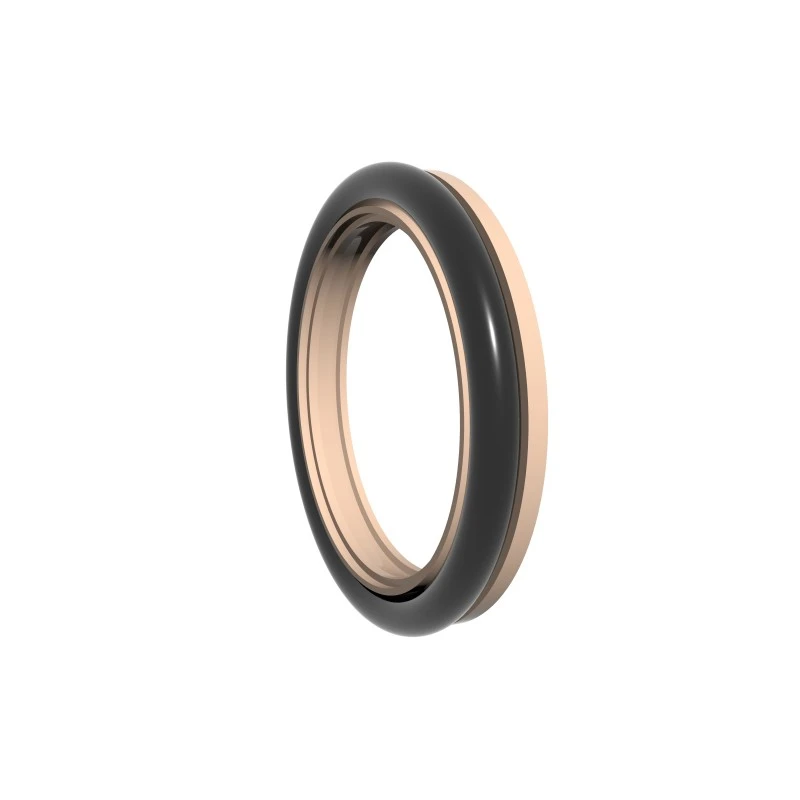

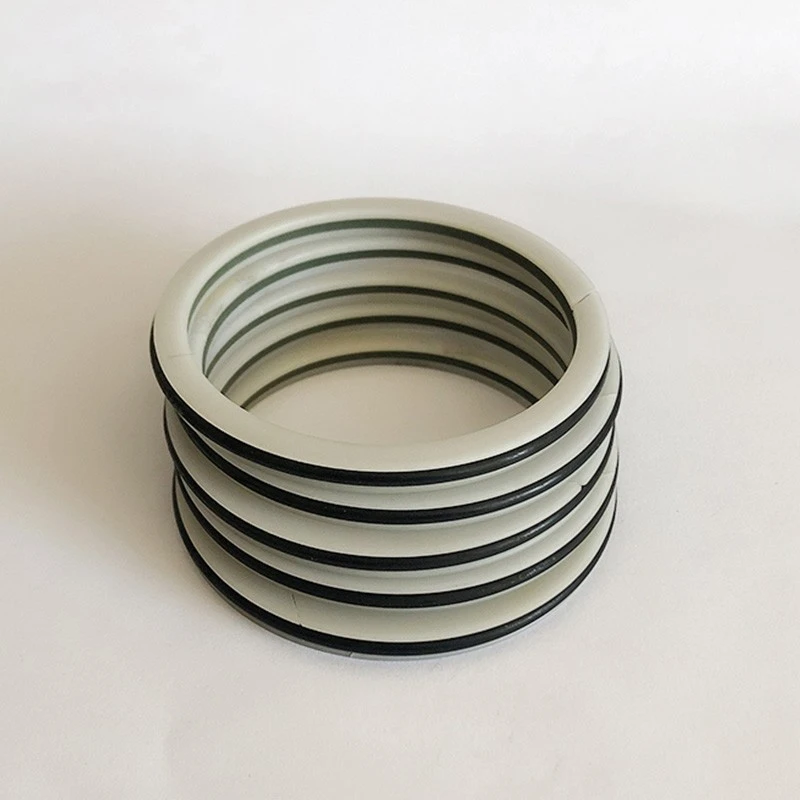

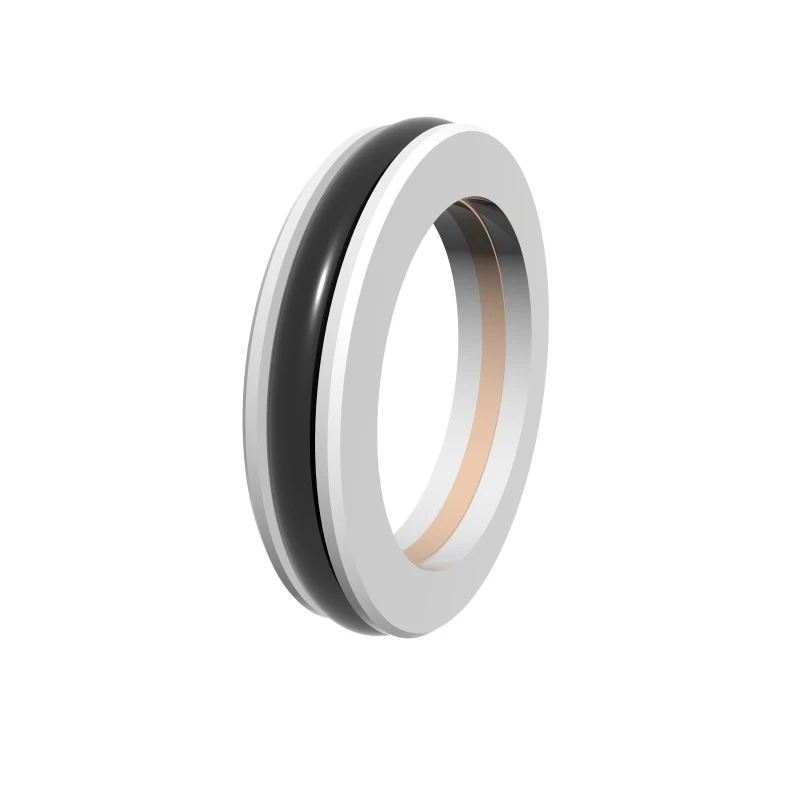

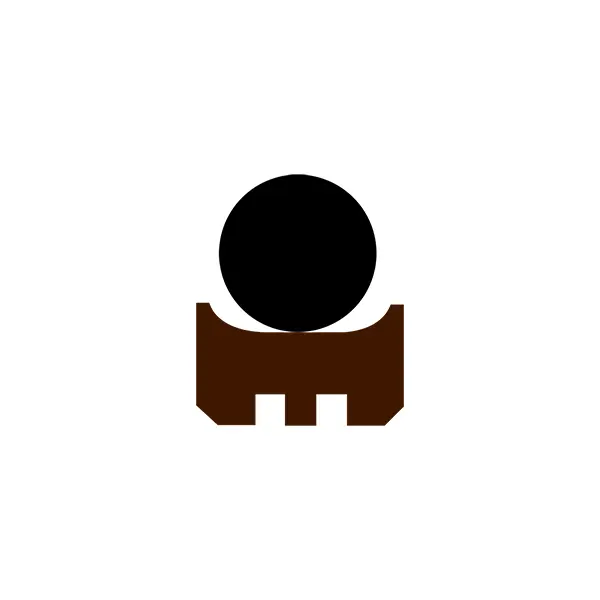

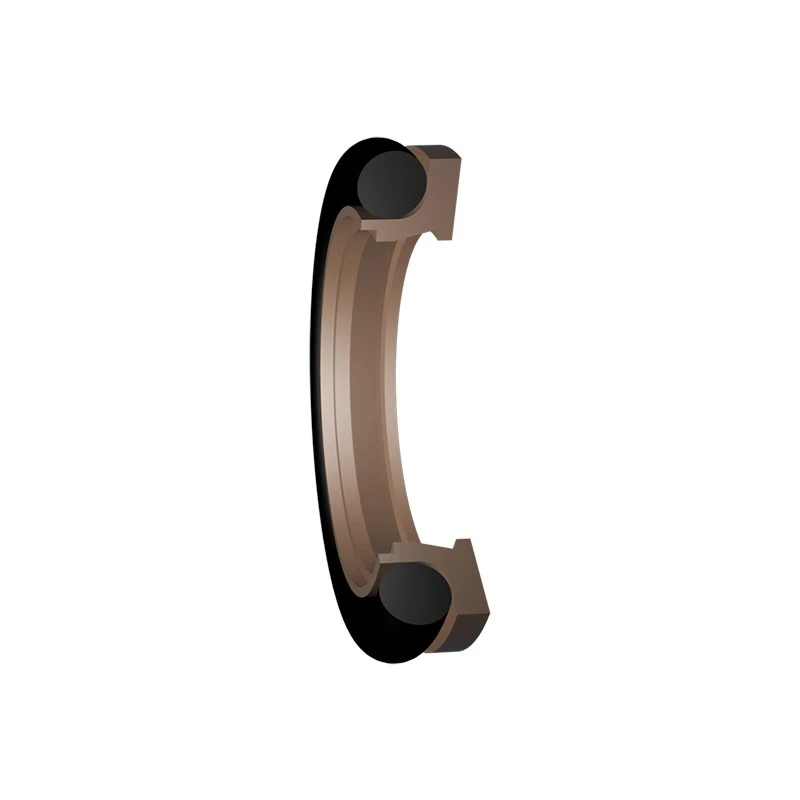

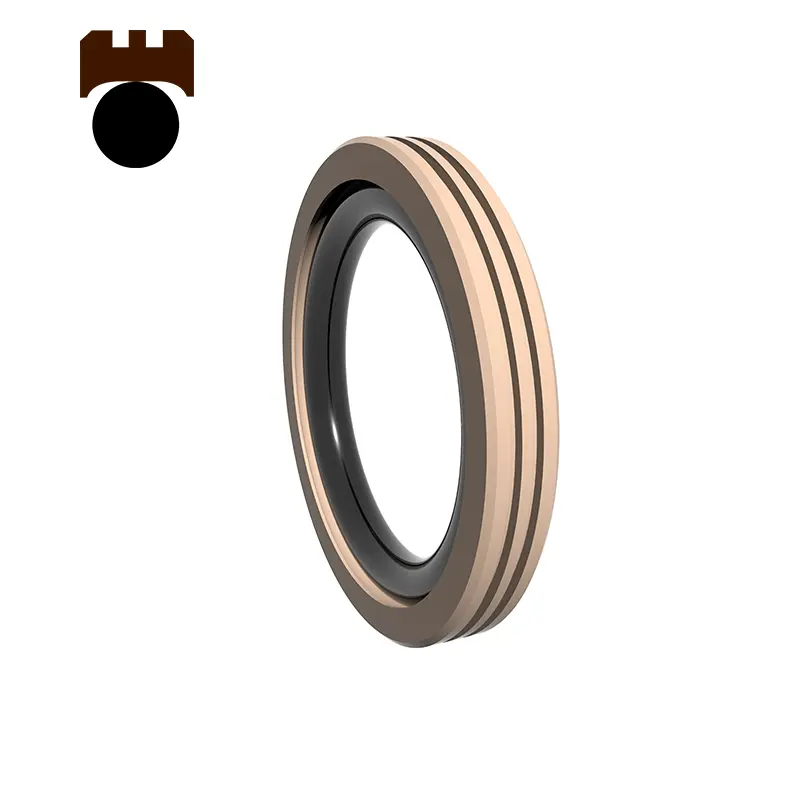

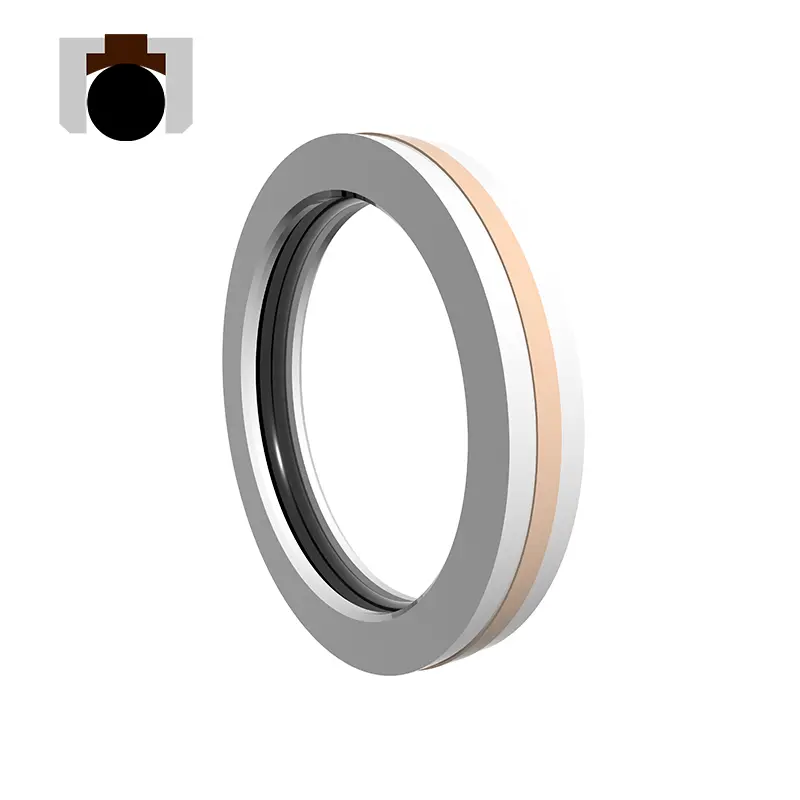

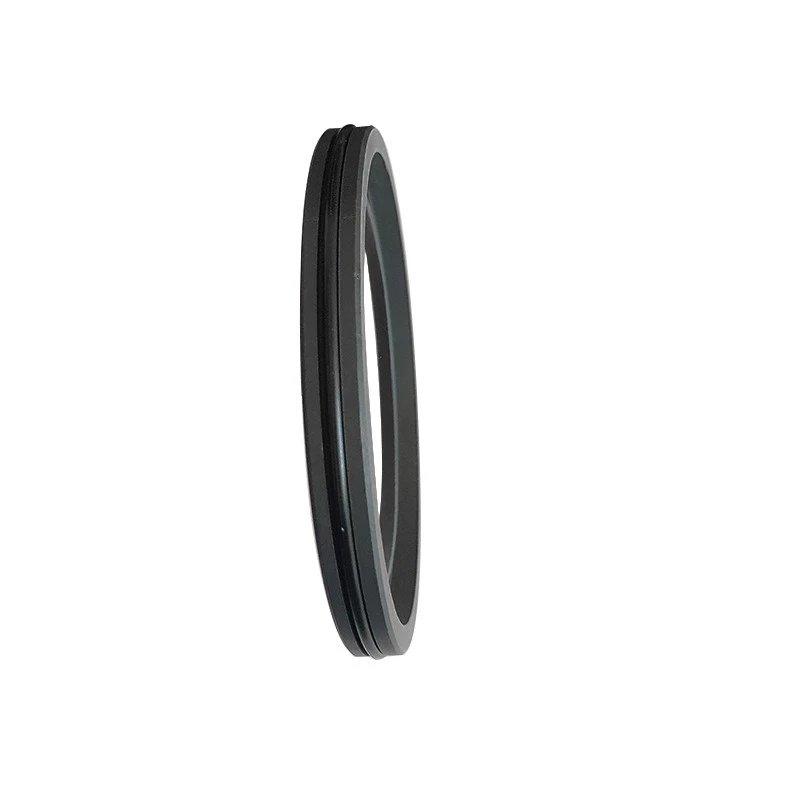

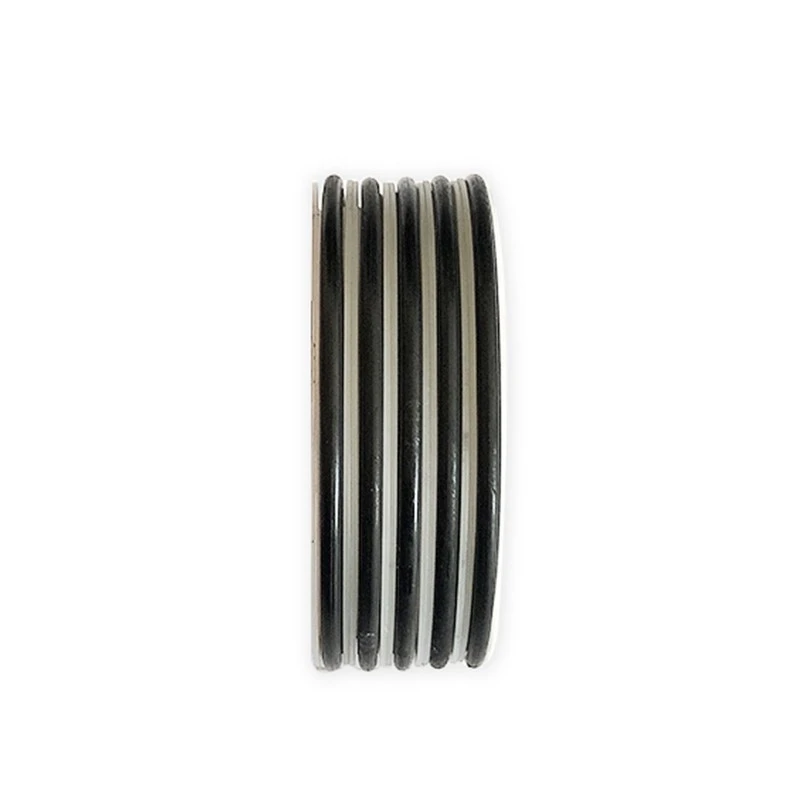

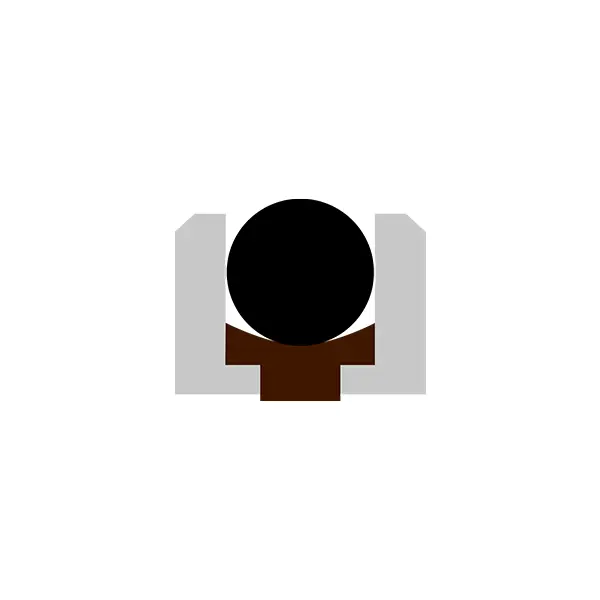

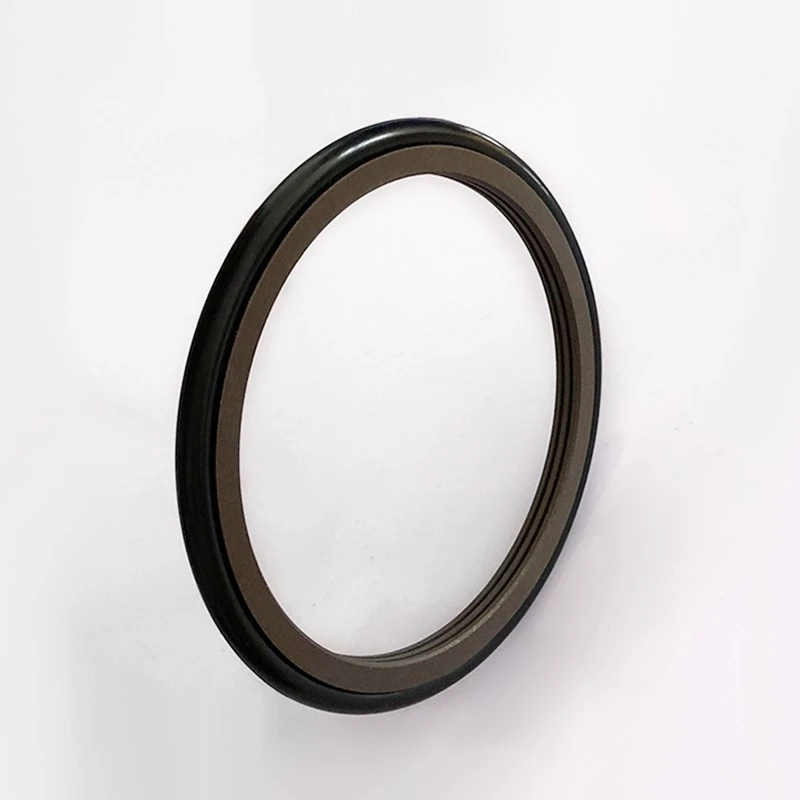

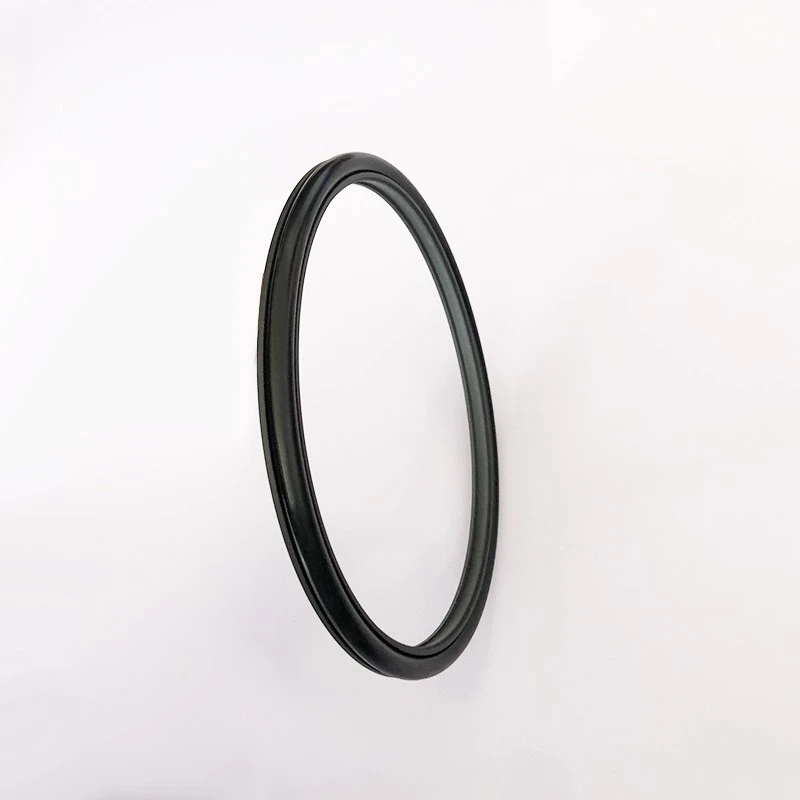

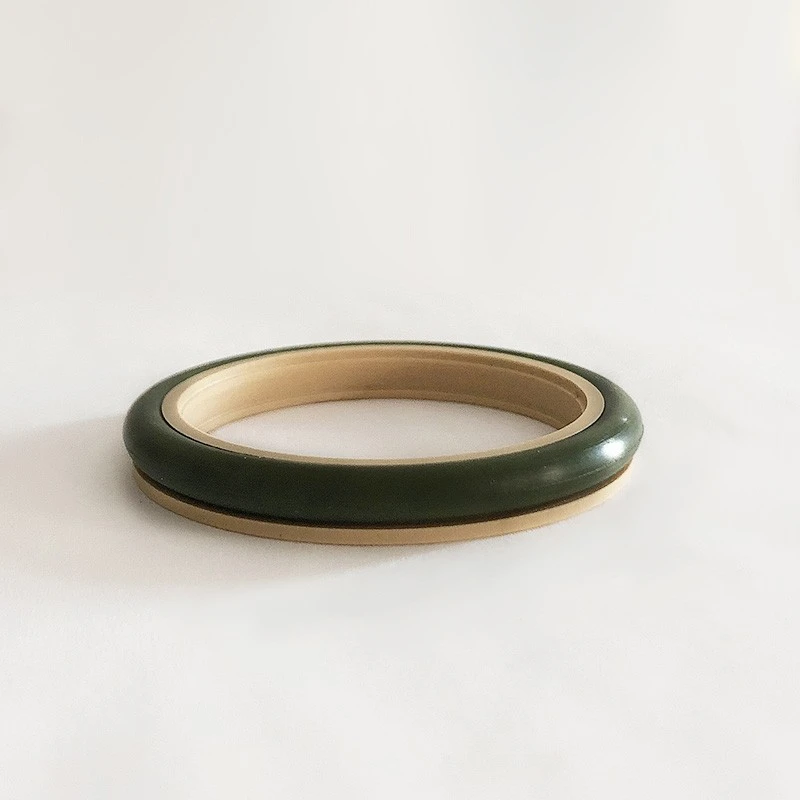

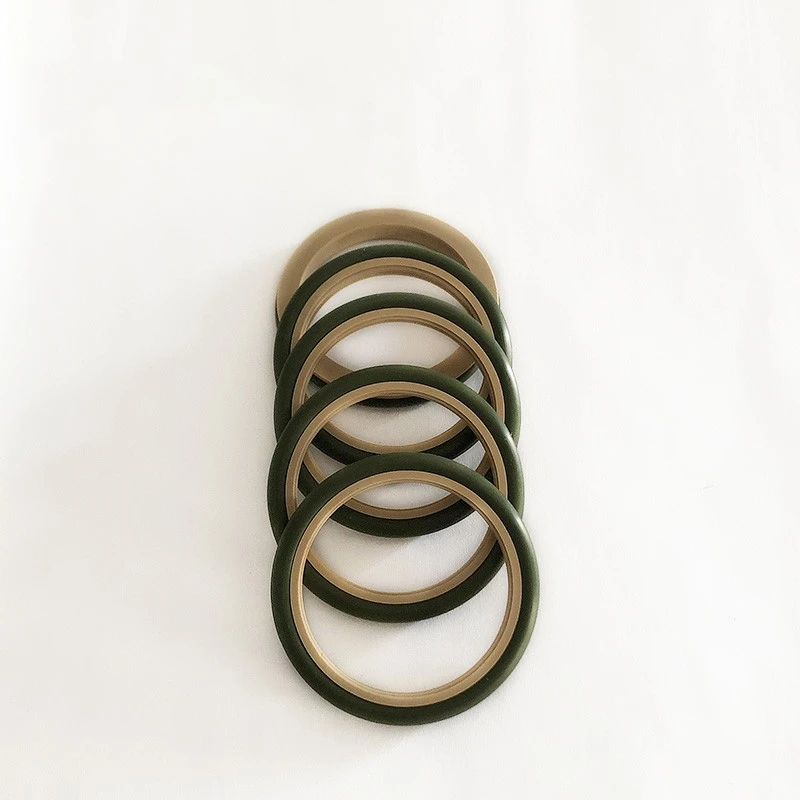

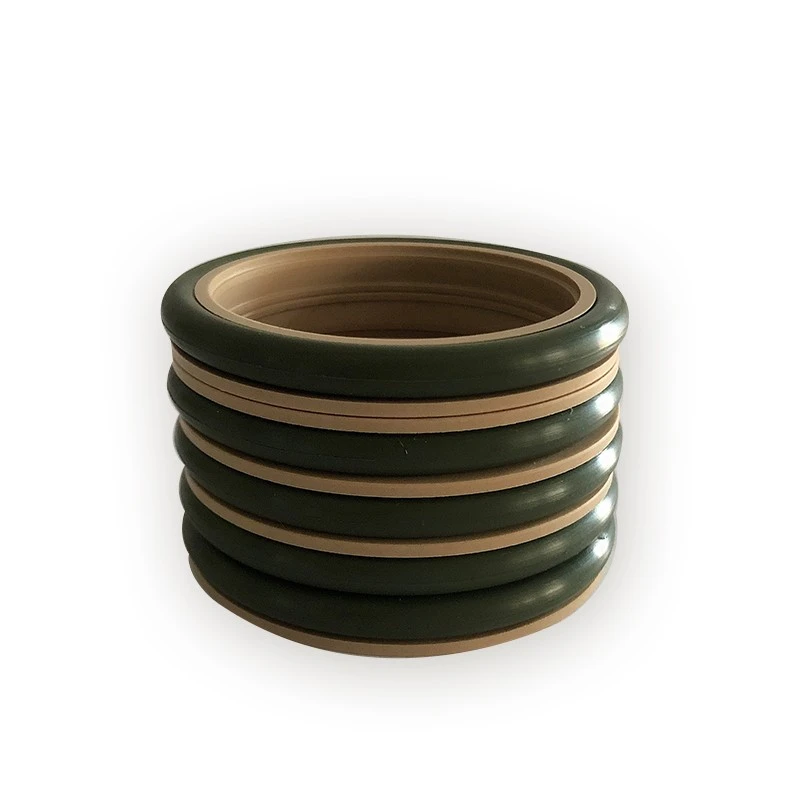

RC2051シリーズでは、片道シーリングに充填されたPTFE歯付きシールリングとOリングの組み合わせを使用しています。摩擦が低く、シーリング特性が高く、標準タイプ(RC2051-B)および高速タイプ(RC2051-G)に分割されます。

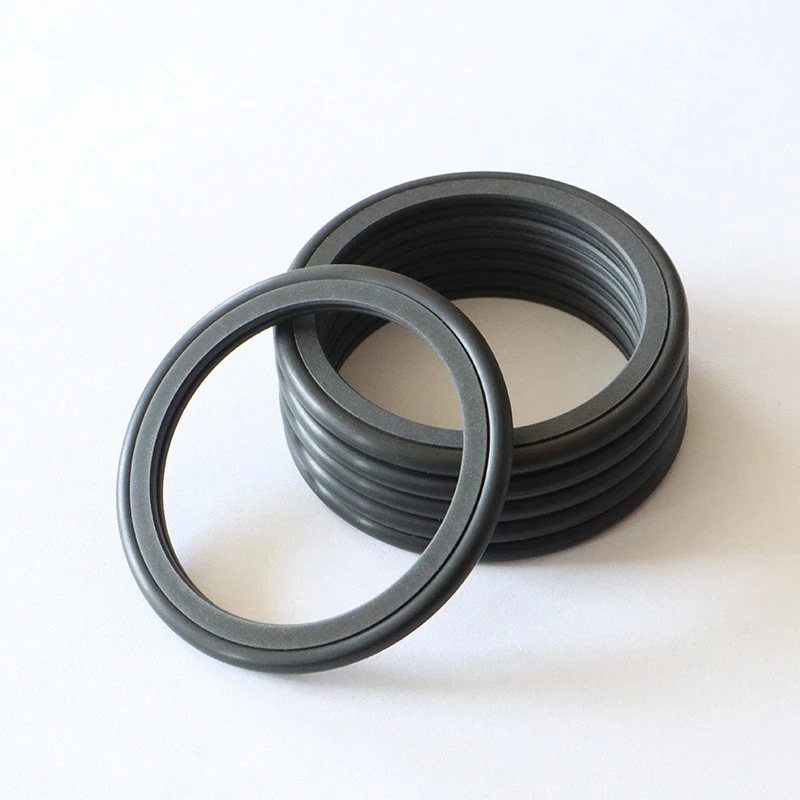

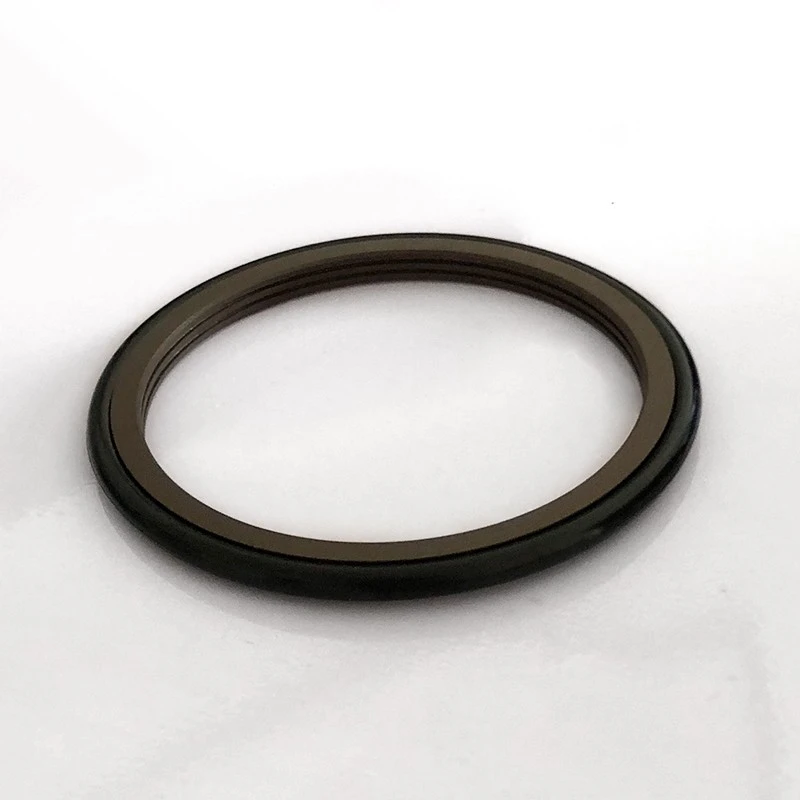

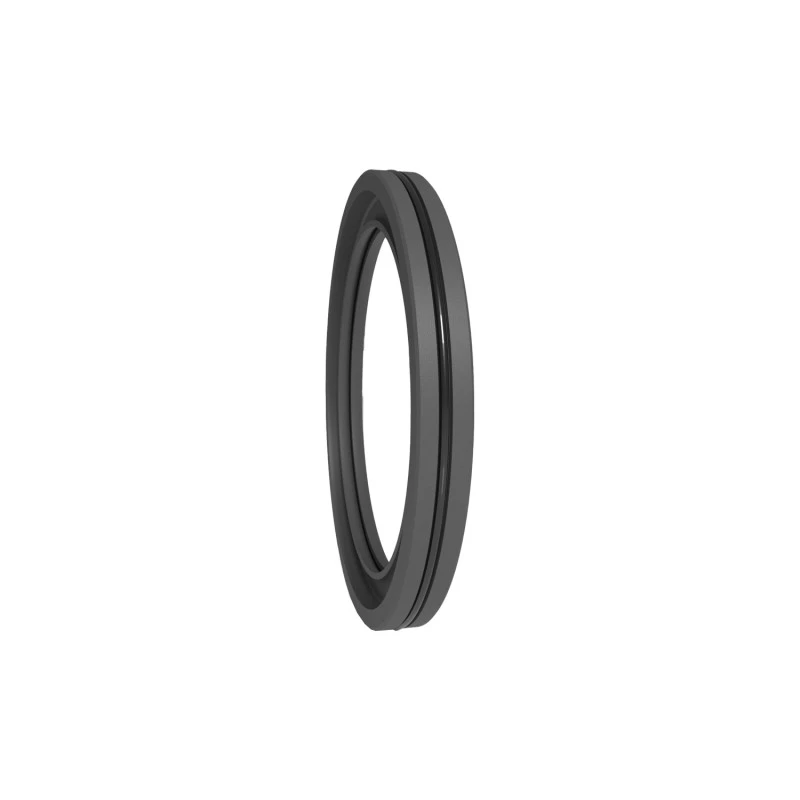

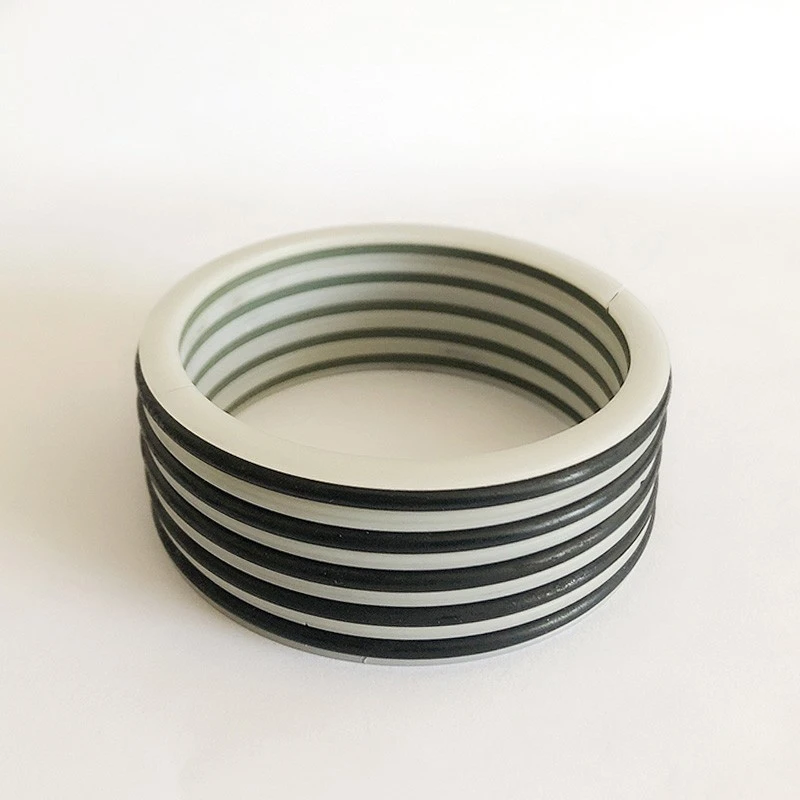

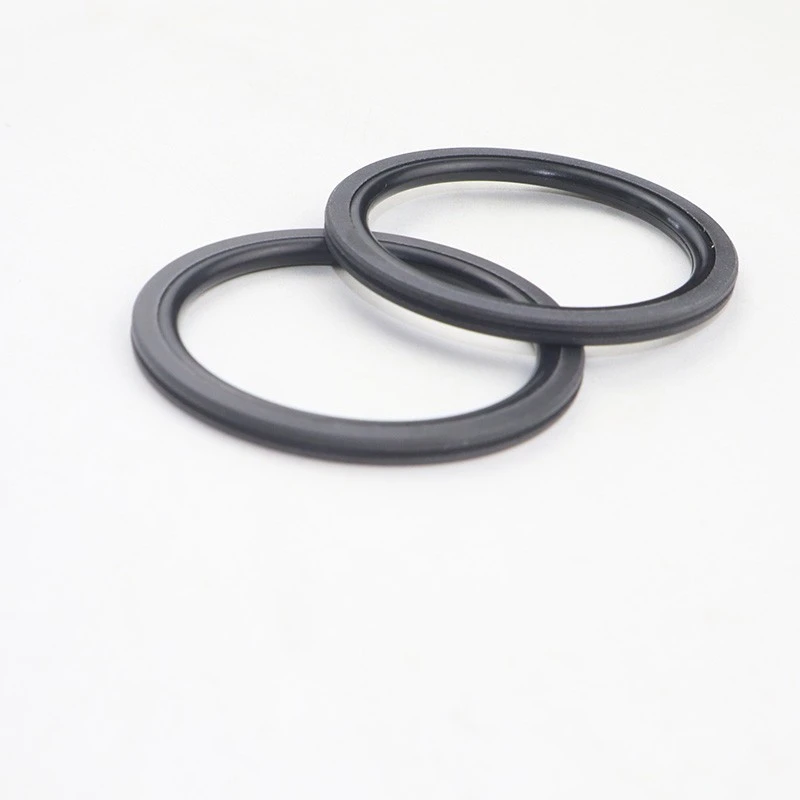

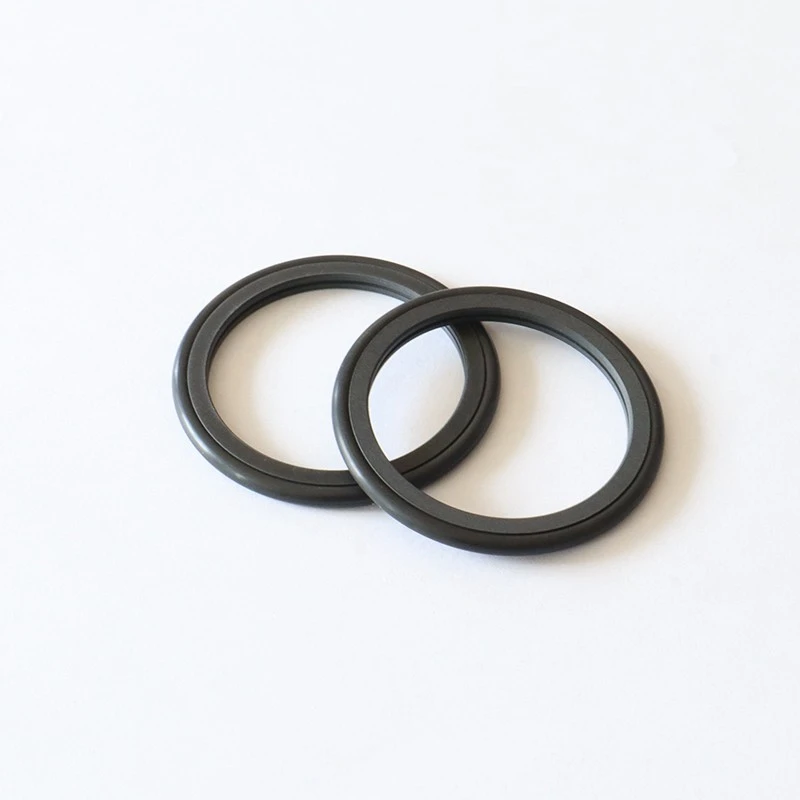

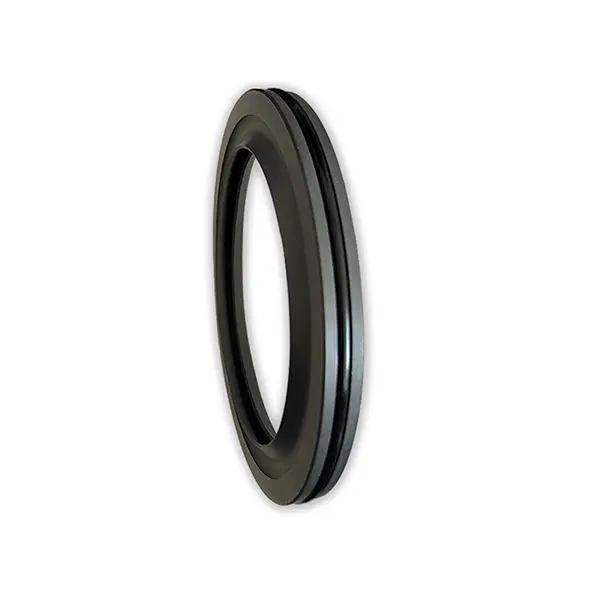

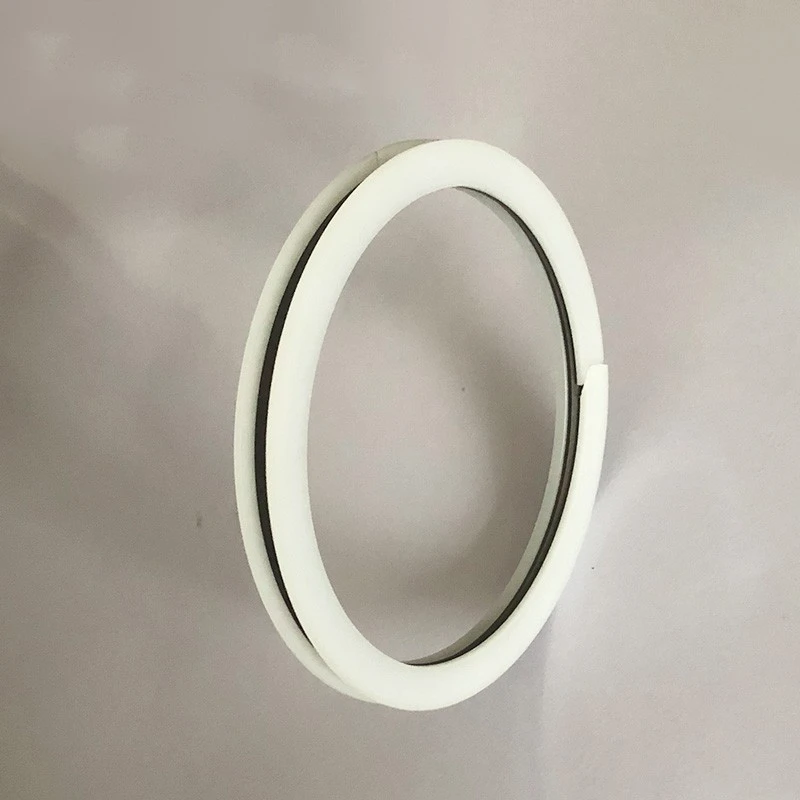

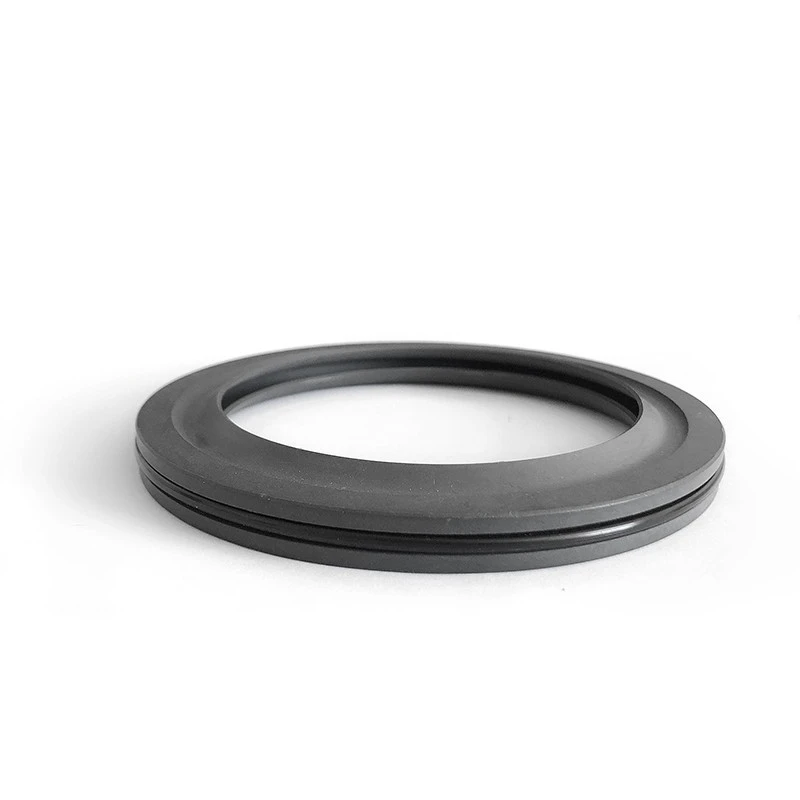

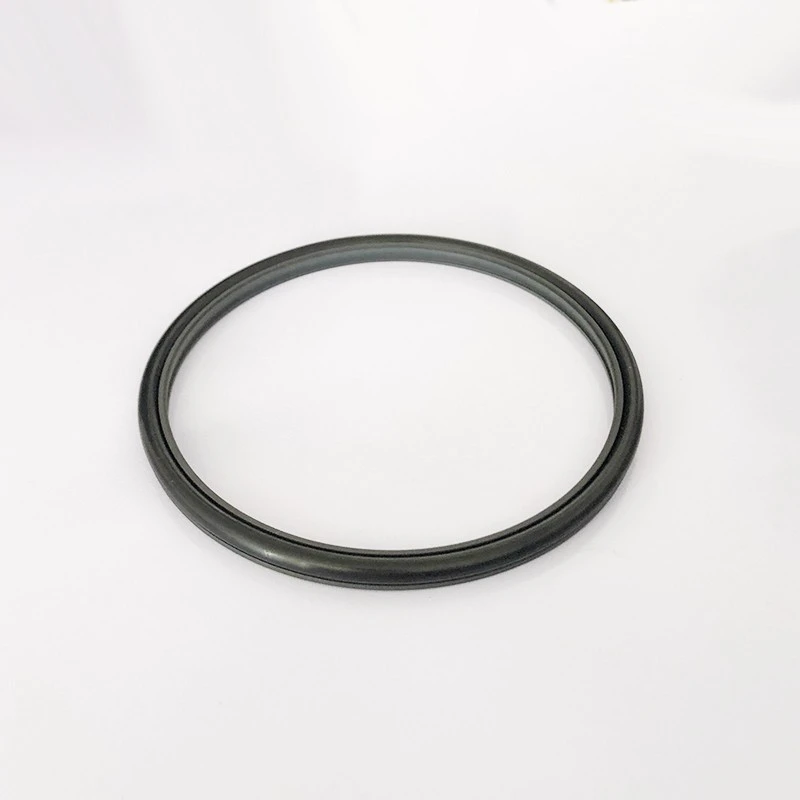

RC2052およびRC2054シリーズには、油圧回転式の双方向シーリングに適したオイル貯蔵溝付きの四角いシールリングが装備されています。構造はコンパクトで、水圧環境をサポートしています。

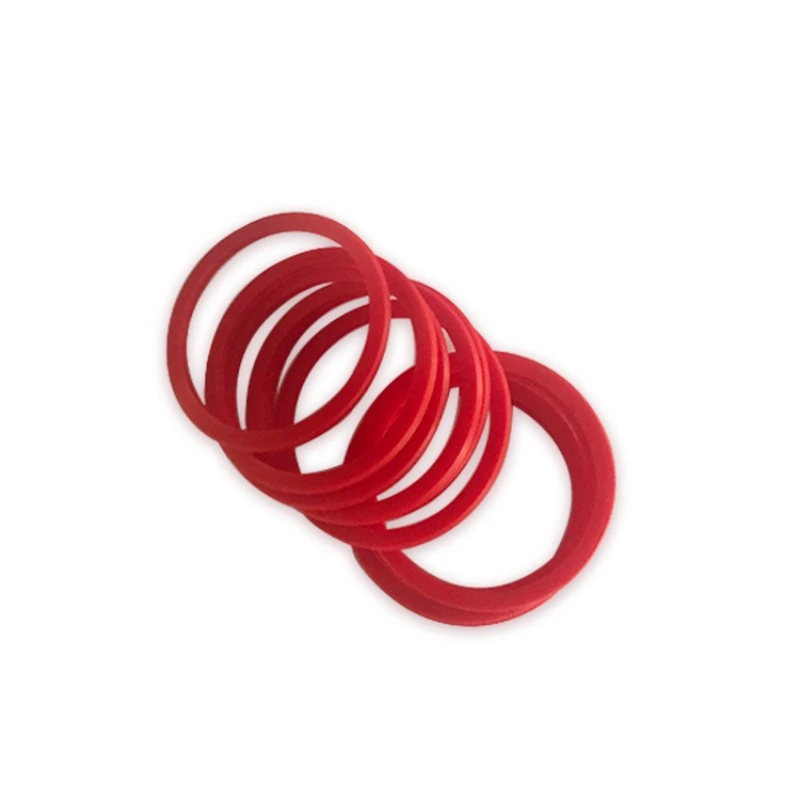

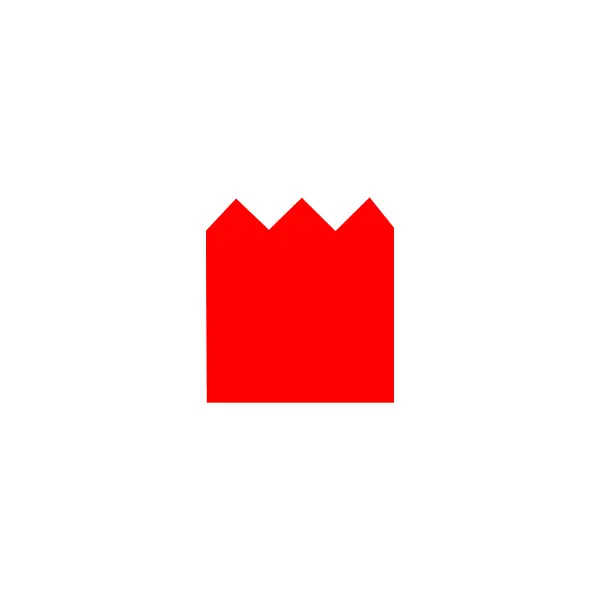

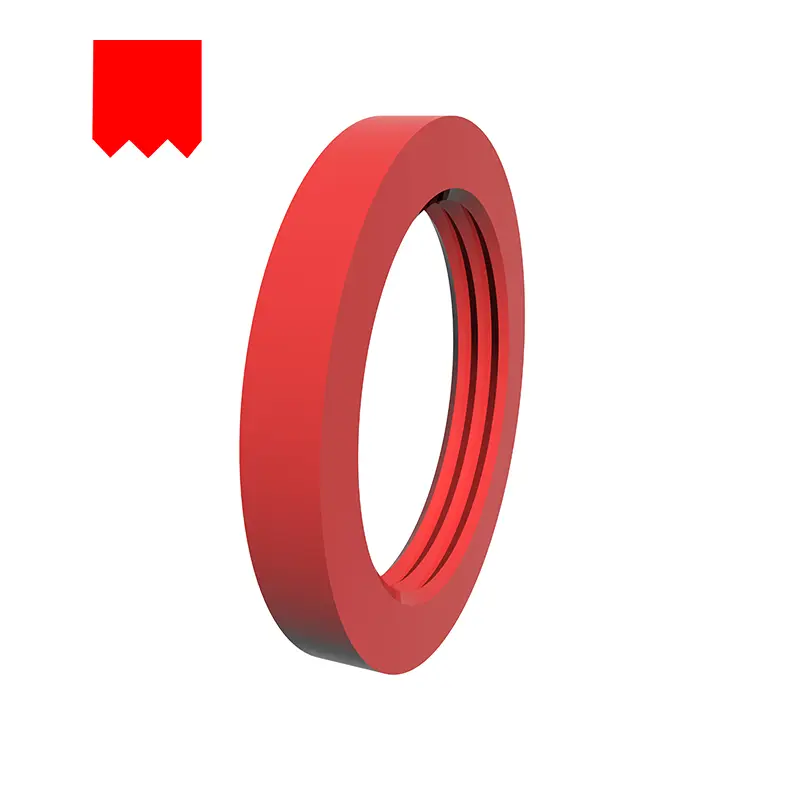

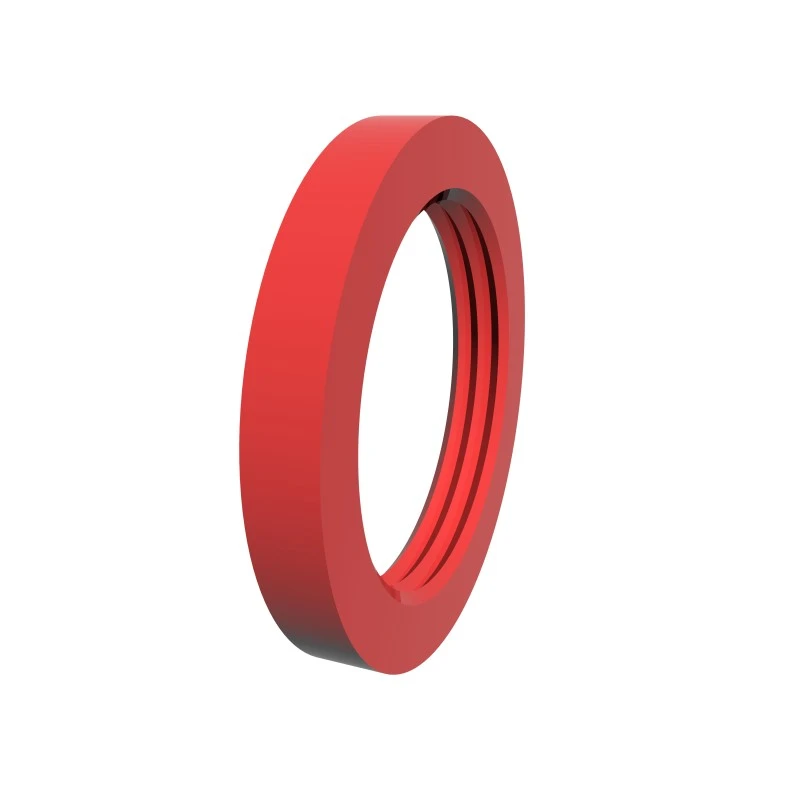

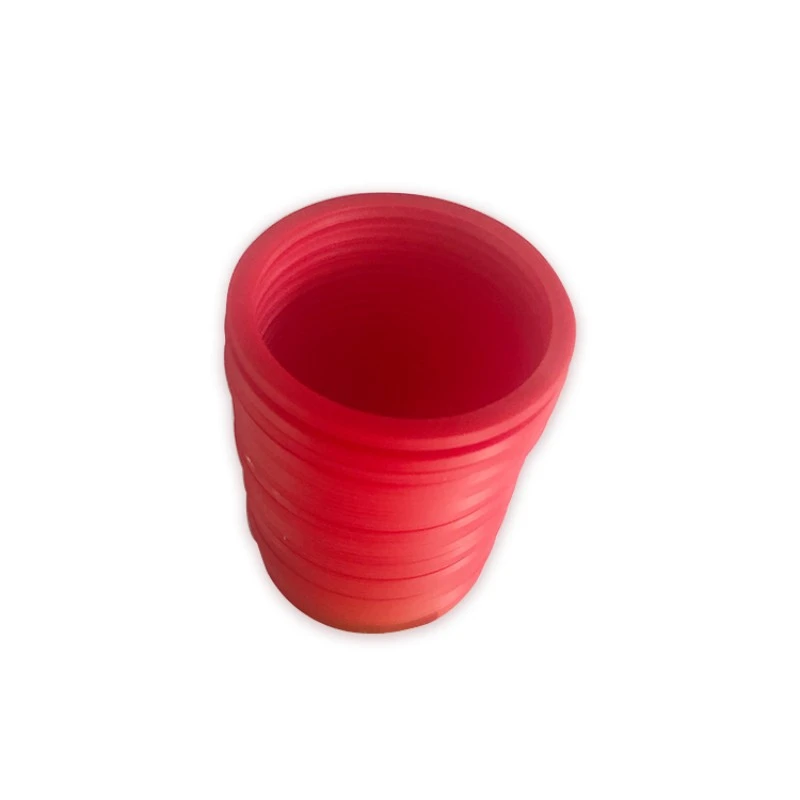

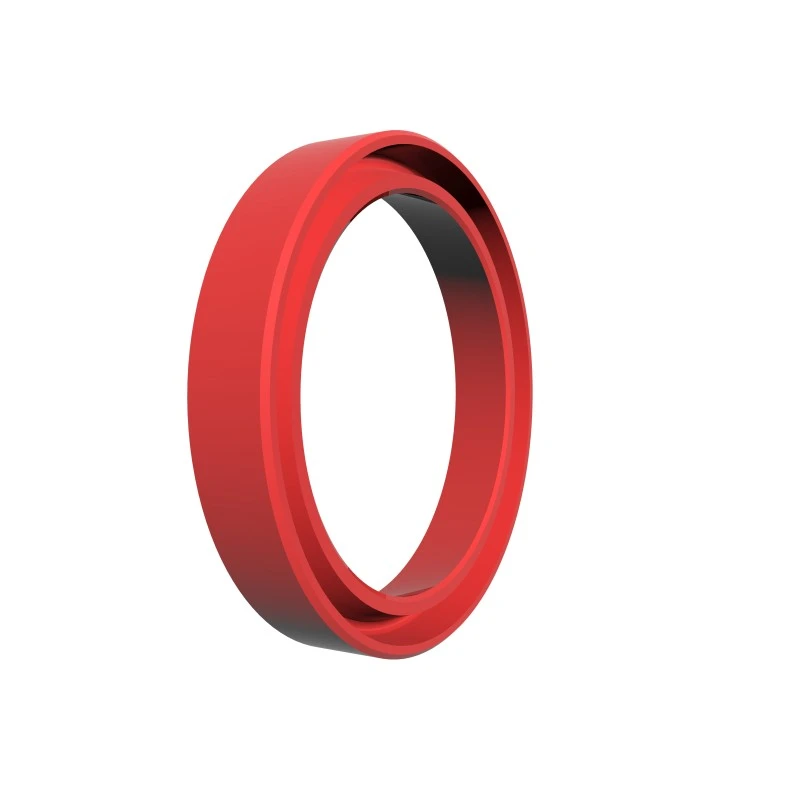

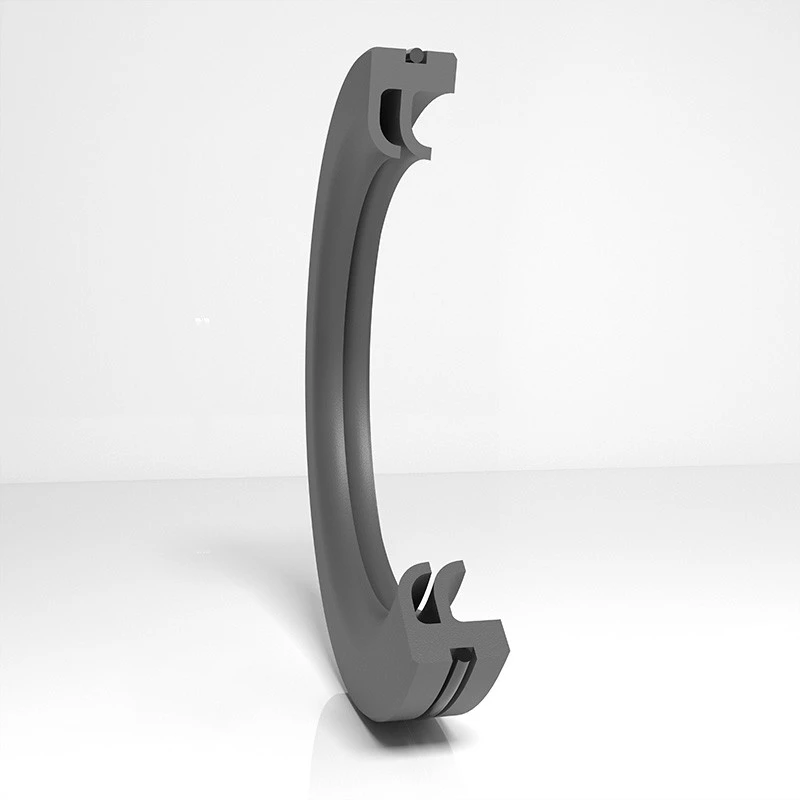

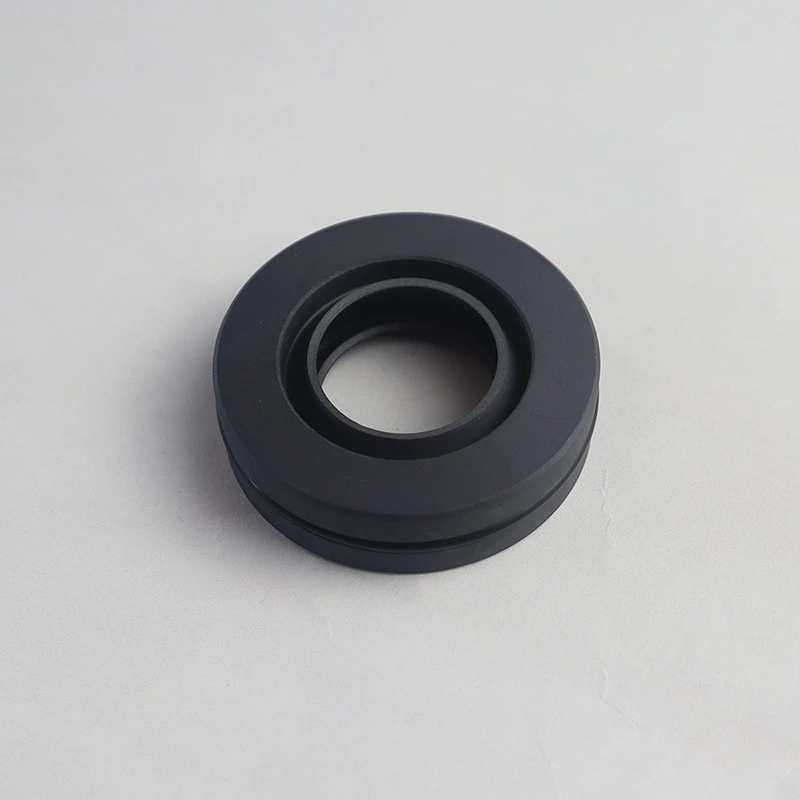

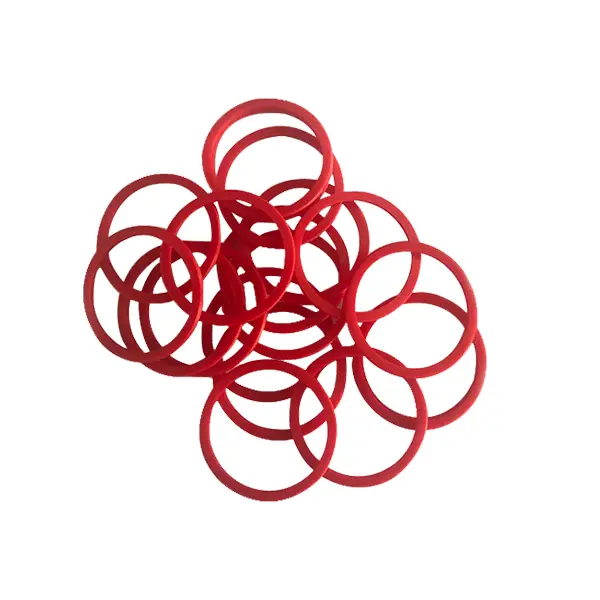

RCX17およびRCX18シリーズは、高性能PU材料で作られており、歯付きの断面設計を備えた設置を容易にします。それらはロータリーシャフトと回転穴シーリングに適しており、溝のデザインは交換可能です。

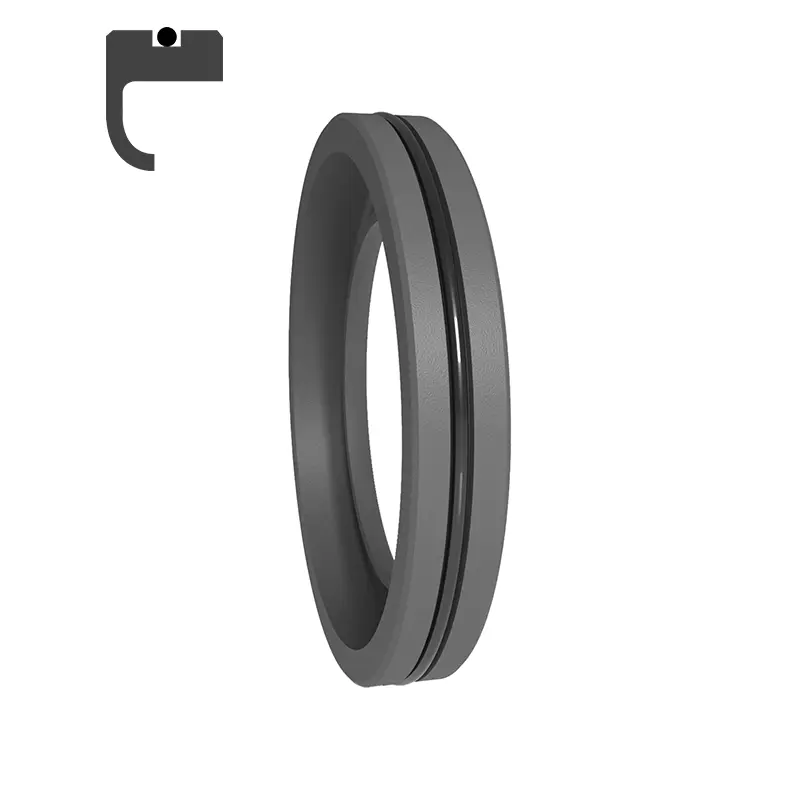

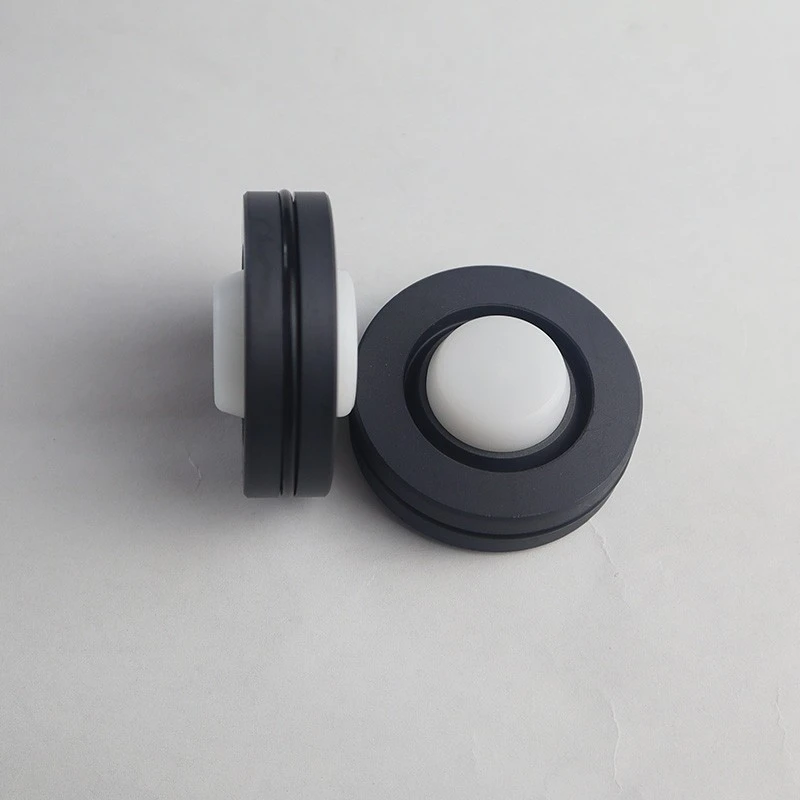

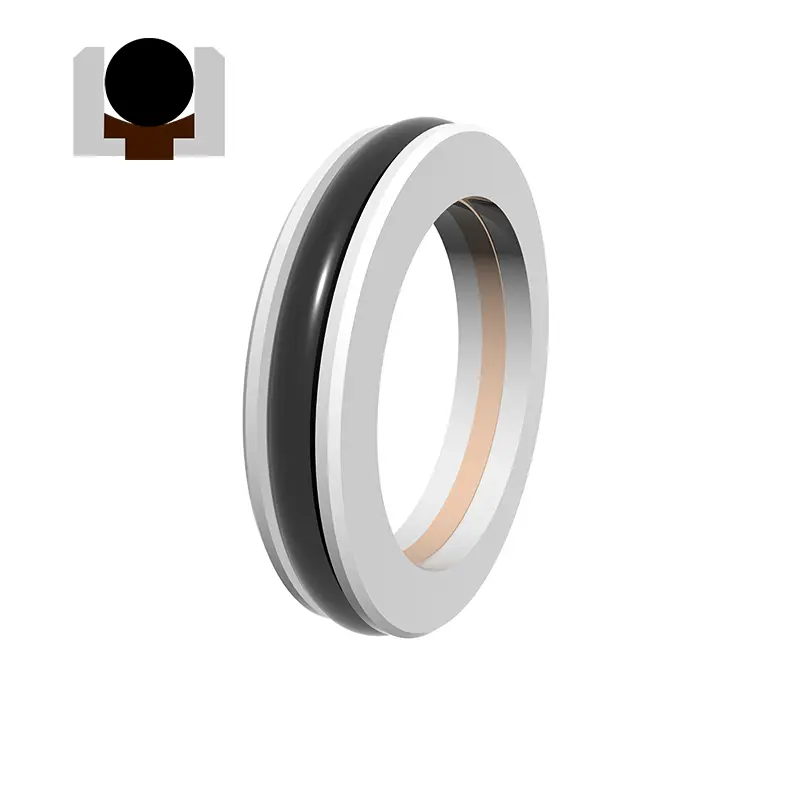

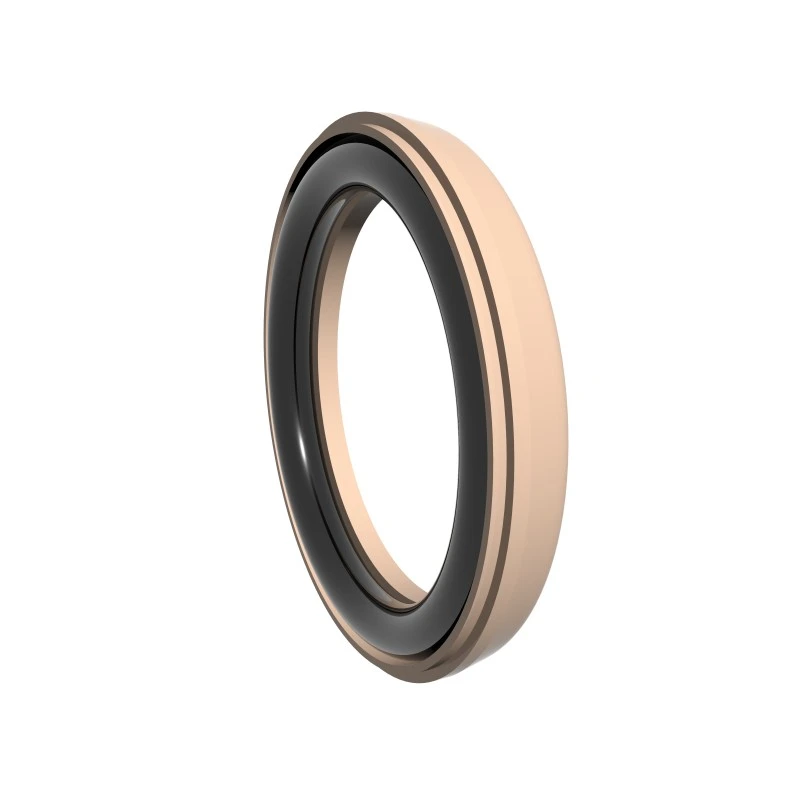

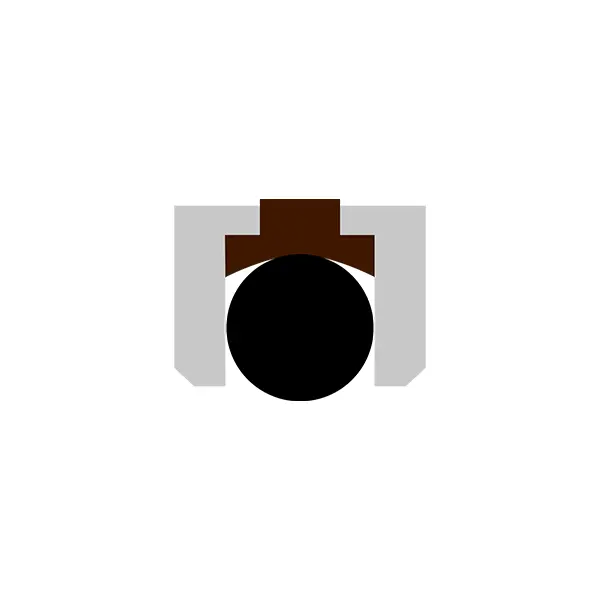

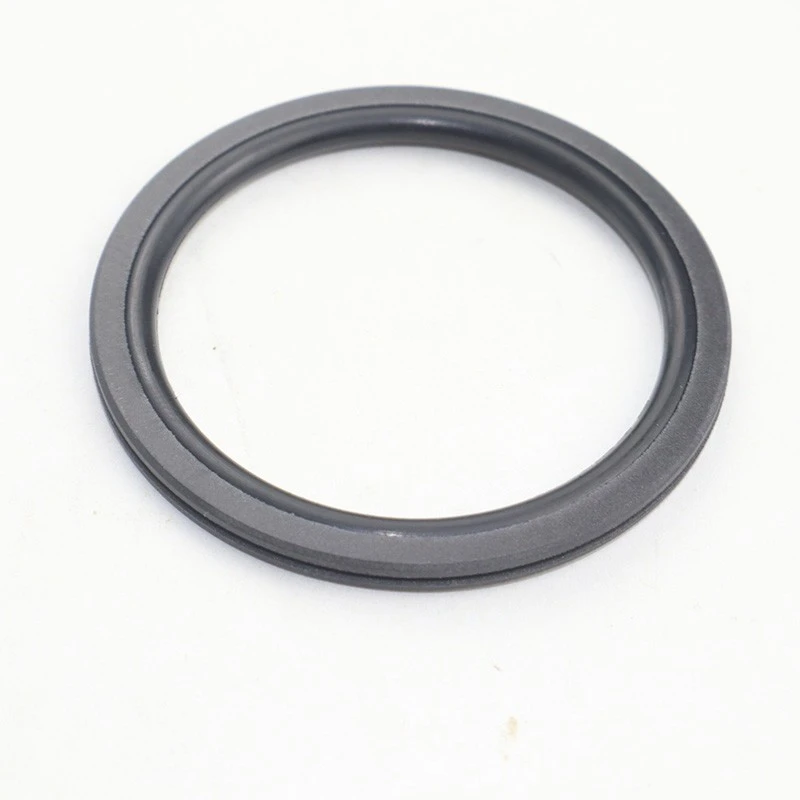

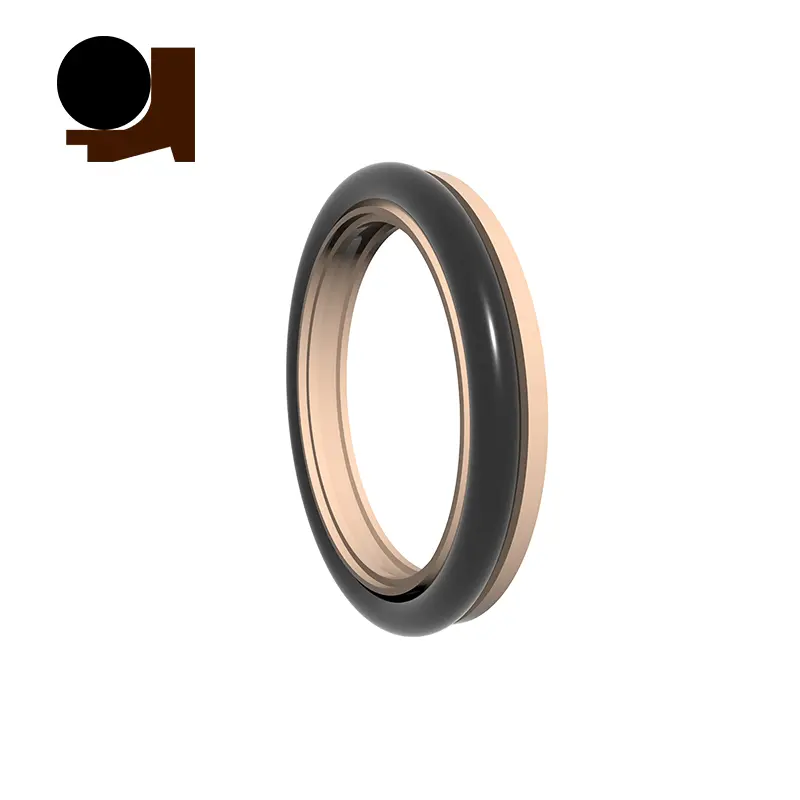

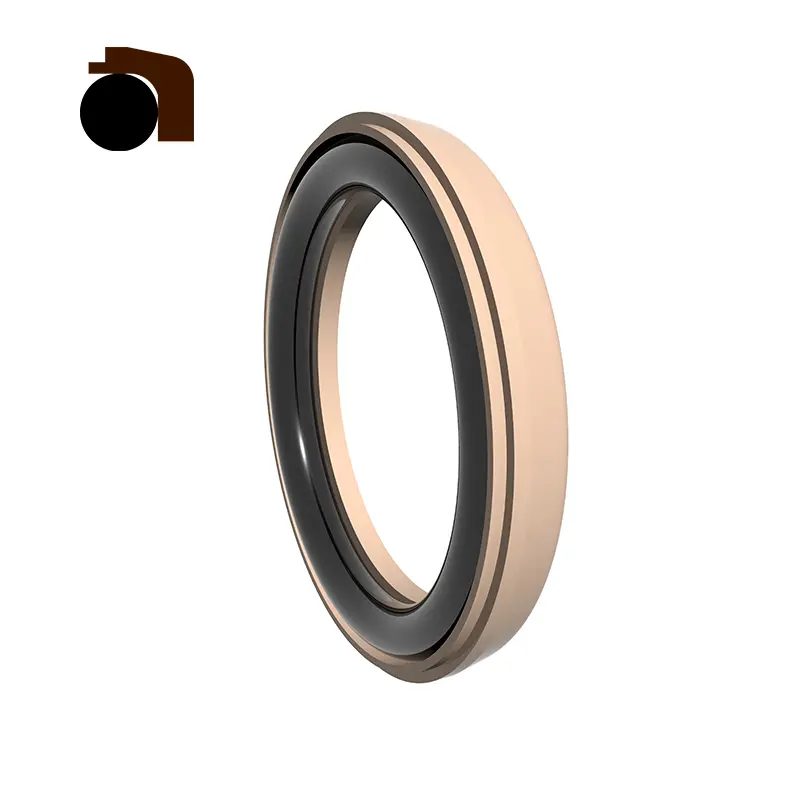

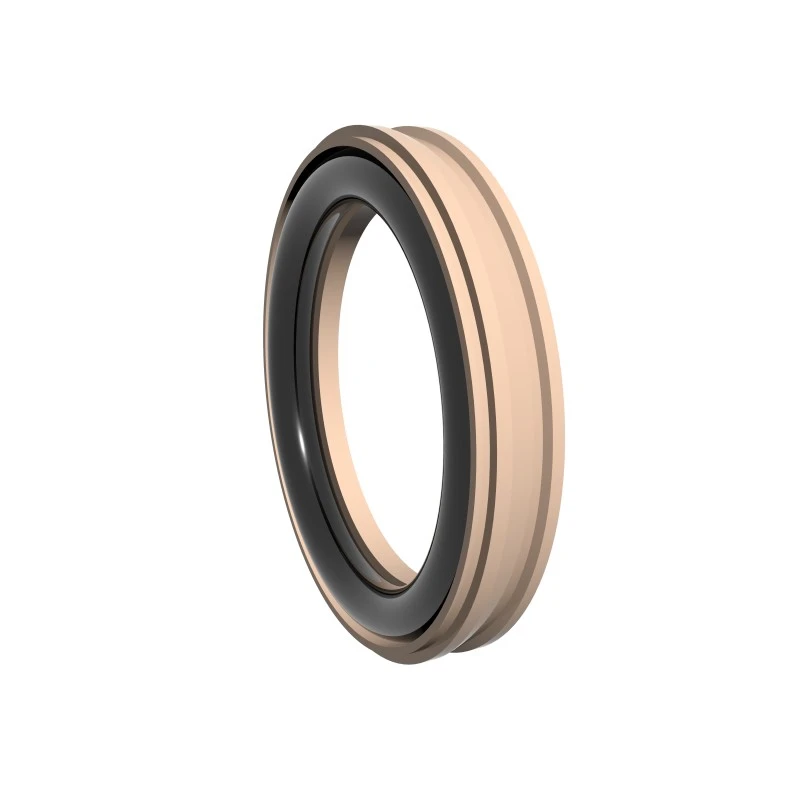

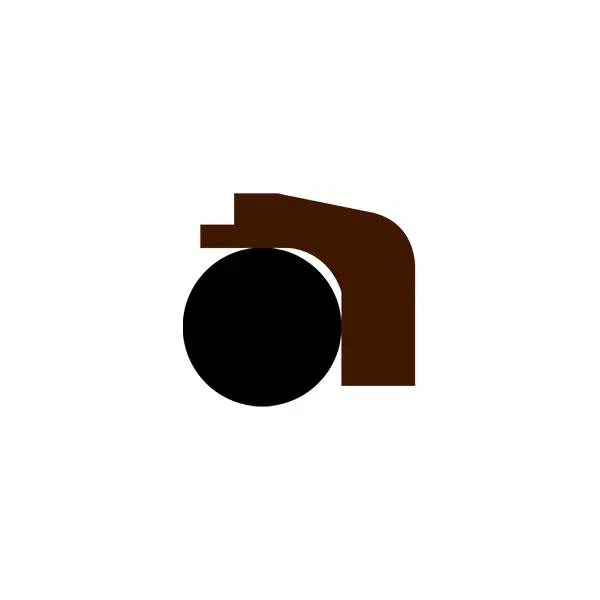

RDIおよびRDAシリーズは、PTFEシーリングリング、L字型のプラスチックサポートリング、Oリングで構成されています。これは、高圧、低速、回転双方向シーリング、高圧抵抗、低摩擦、長寿命に適しています。

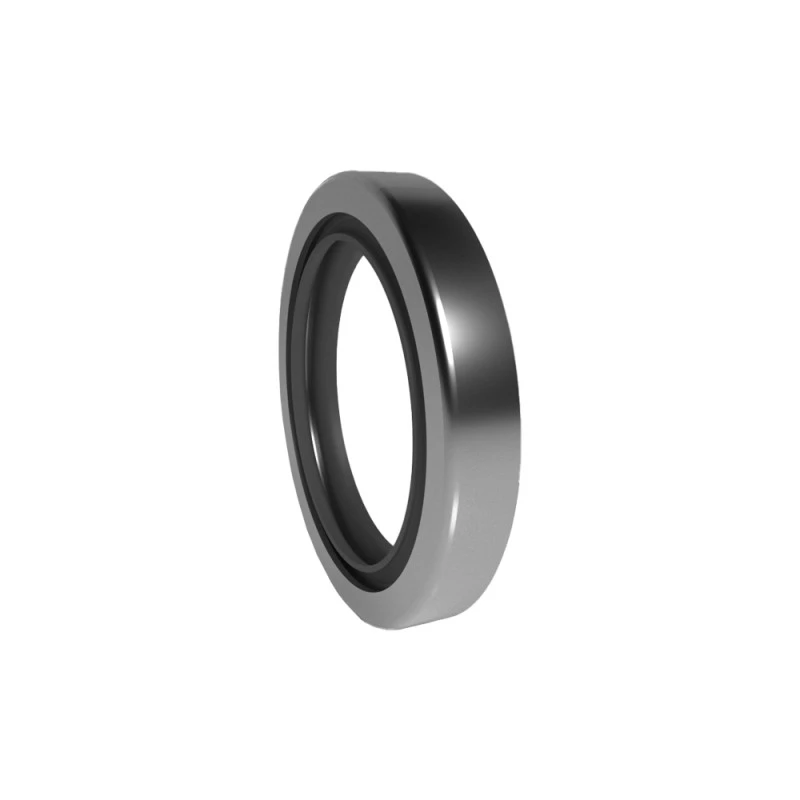

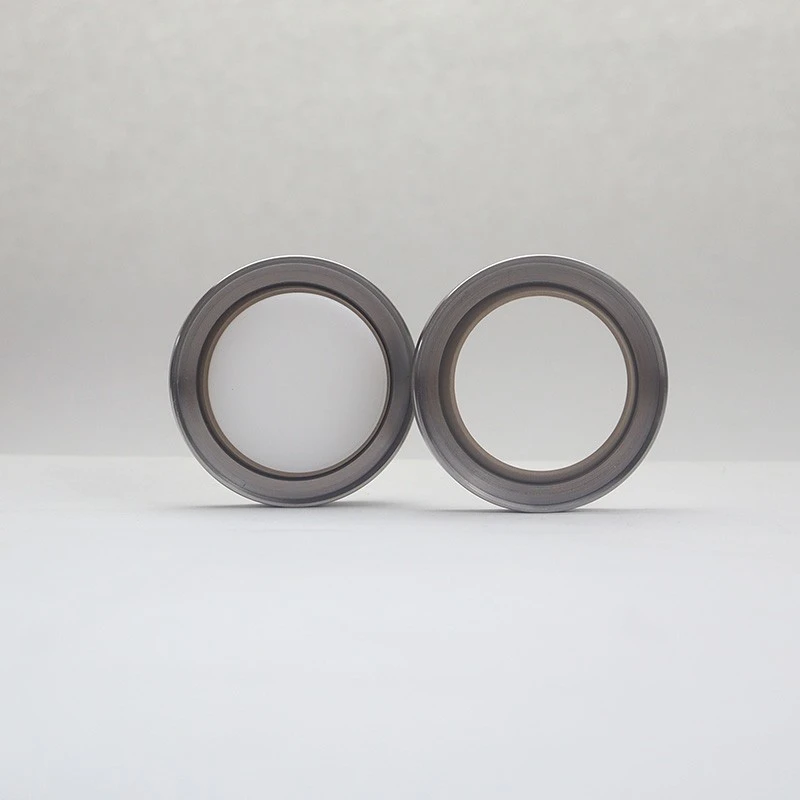

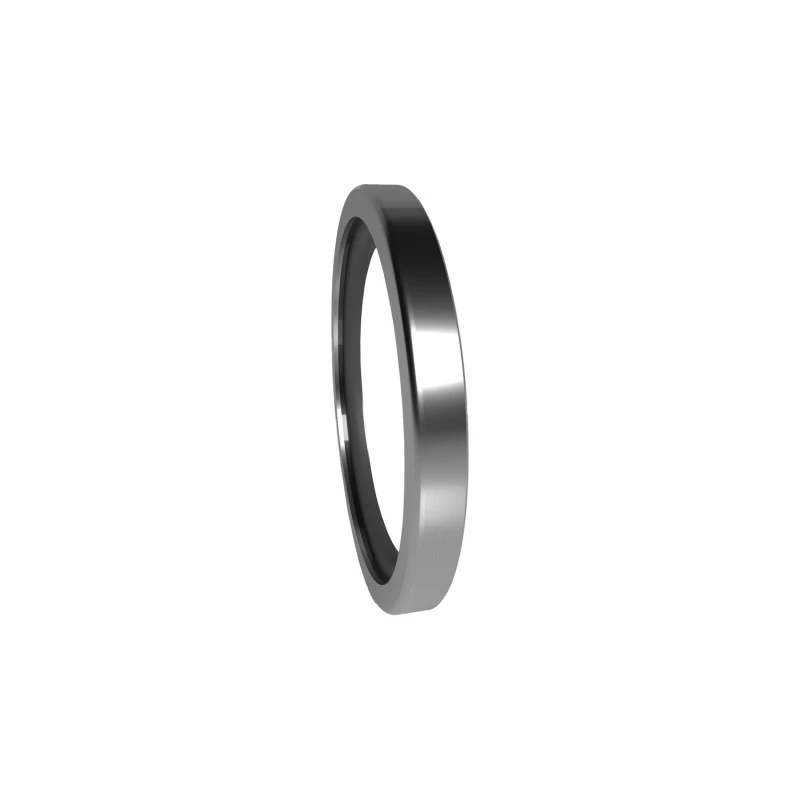

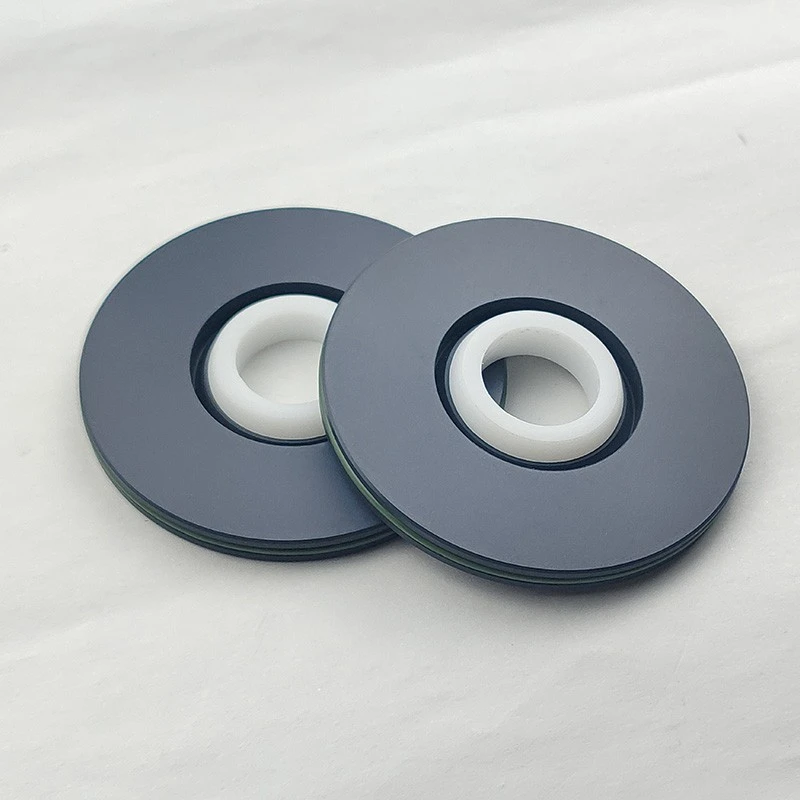

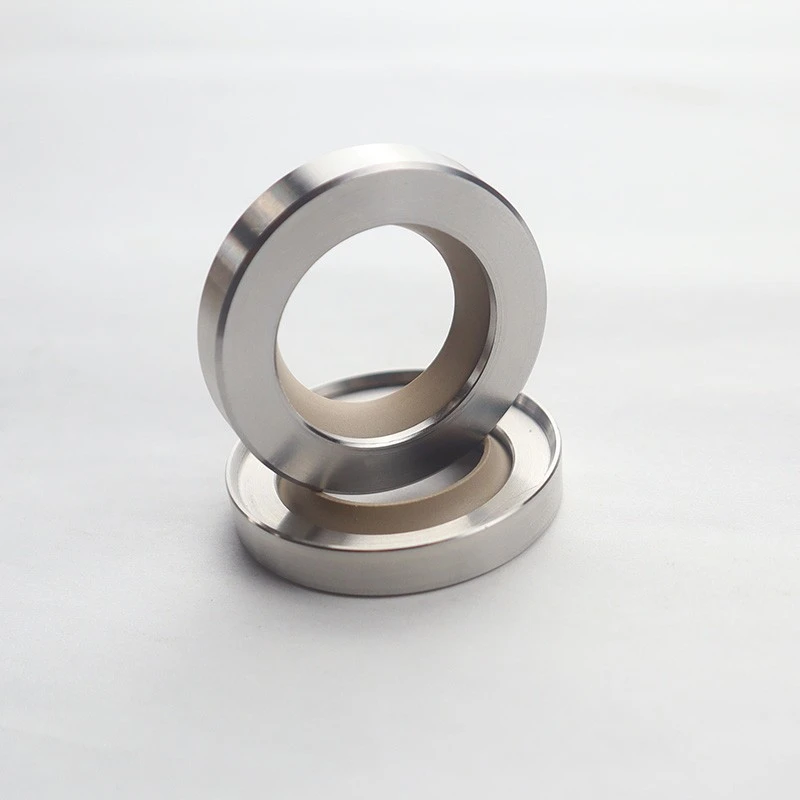

RCSシリーズPTFE発電オイルシールには、金属製のスケルトンとPTFEシーリングリップが含まれています。これは、複雑な労働条件に適しています。

RC2057シリーズフルPTFEオイルシールは、従来のオイルシールが満たすことができない特別な機会のために設計されています。

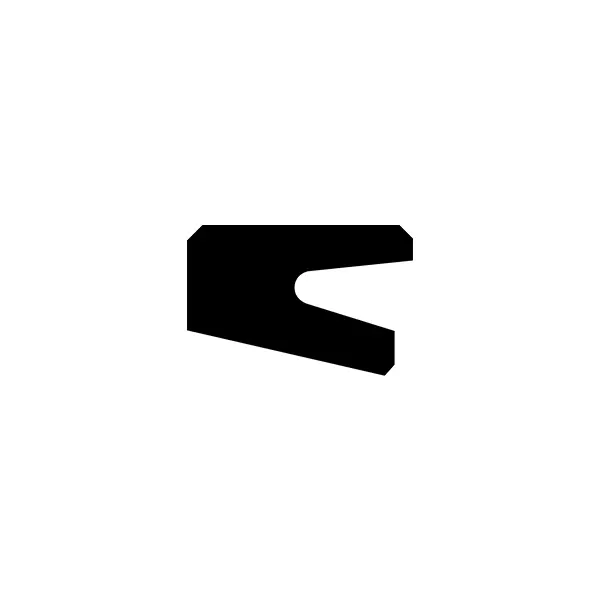

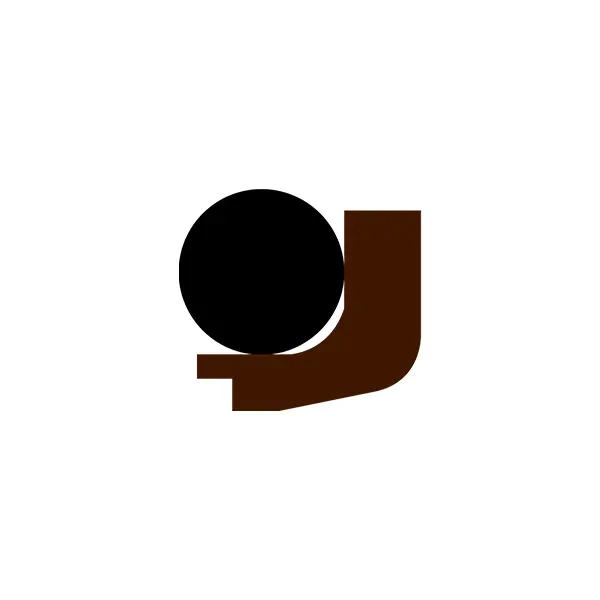

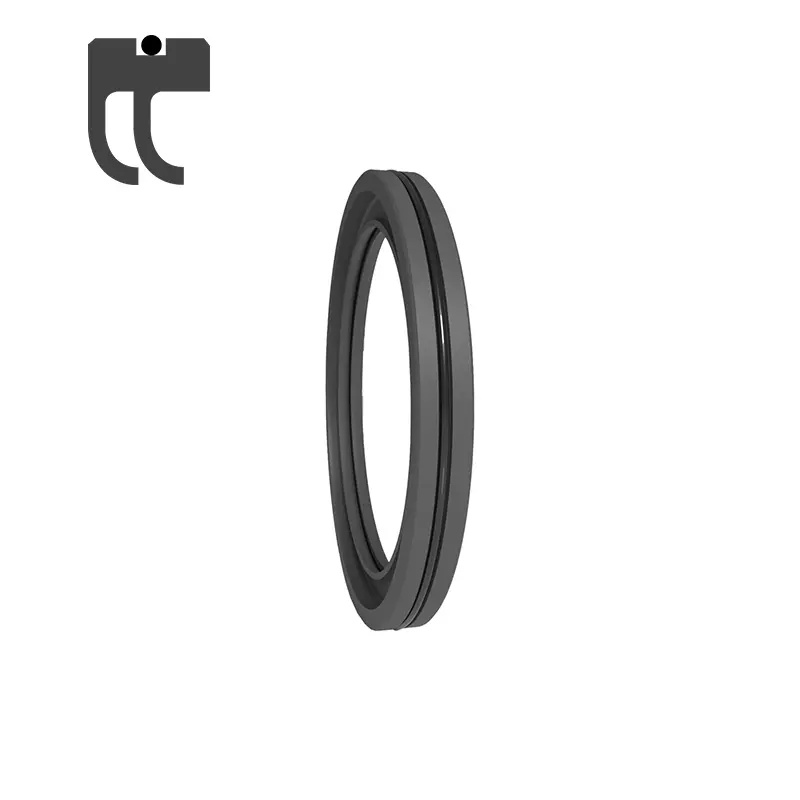

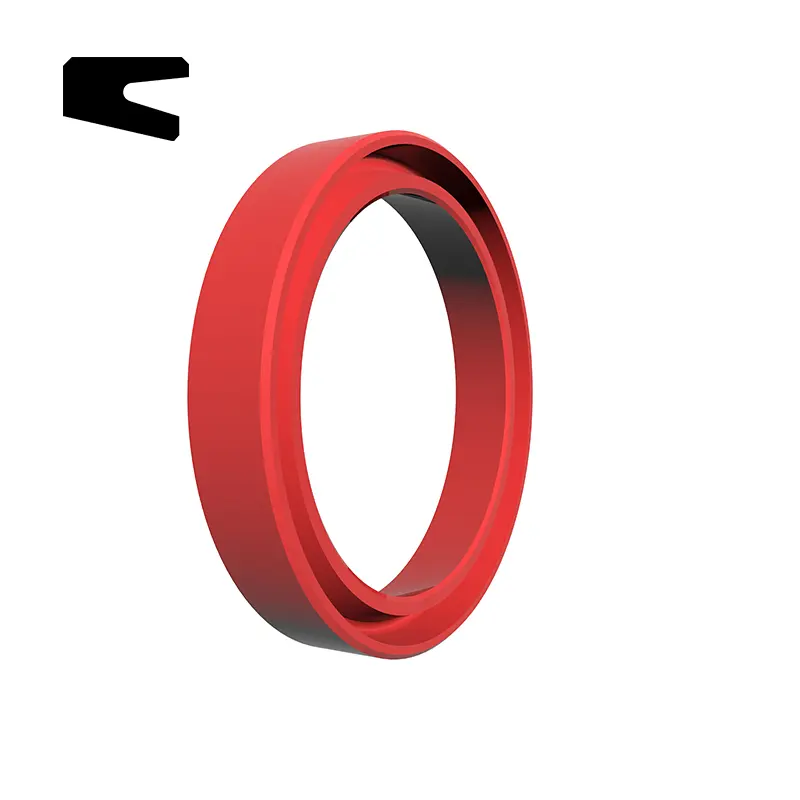

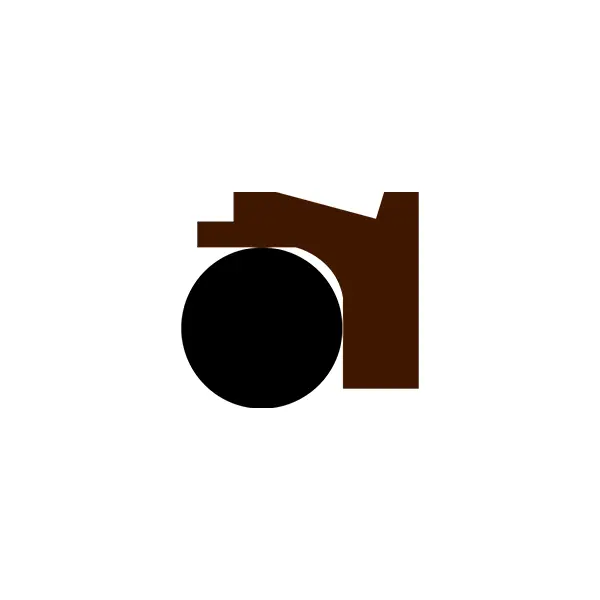

RC2065シリーズは、シンプルな構造と簡単な設置を備えた、回転シャフト用の一方向圧力シールを提供します。材料は、ニトリルゴム(NBR)またはFluorOrubber(FKM)です。


Ruichen Sealのさまざまなシールには、高い寿命、低摩擦、優れたシーリング、コンパクトな構造の特徴があります。それらは、油圧システム、空気圧装置、水圧機器、高圧回転機械、産業用具などで広く使用されており、信頼性の高い高性能シーリングソリューションを提供します。


製品機能とアプリケーション:

製品機能:

長寿命:高品質の材料と構造設計はサービスの寿命を延ばします。

低摩擦:PTFEおよびPU材料は、ランニング抵抗を減らし、効率を向上させます。

優れたシーリング:特別なリップとオイル貯蔵タンクの設計により、優れたシーリング性能が確保されます。

コンパクト構造:さまざまな設置環境に適した小さなスペース設計。

広く適用可能:油圧、空気圧、水圧と高圧、高速、低速、その他の労働条件に適しています。


アプリケーション領域:

油圧システム、空気圧装置、水圧機器。

高圧回転機械、低速重量装備。

産業機器、エンジニアリング機械、自動車および航空宇宙およびその他の分野。


材料の選択:

1.一致するOリング材料を選択できます:R01ニトリルラバー(NBR)、R02 Fluorubber(FKM)など。

2。シーリングリング材料:標準材料PTFE4、その他のオプション材料PTFE1、PTFE2、PTFE3、PTFE5。

RCX18素材:HPU。

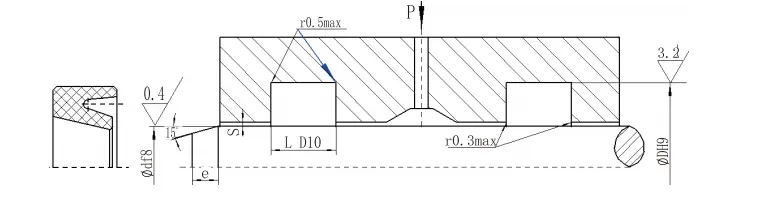

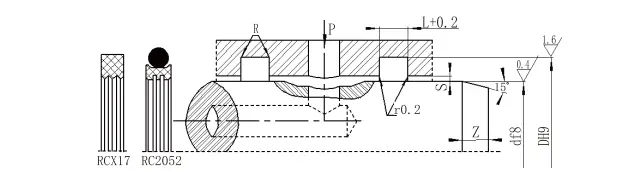

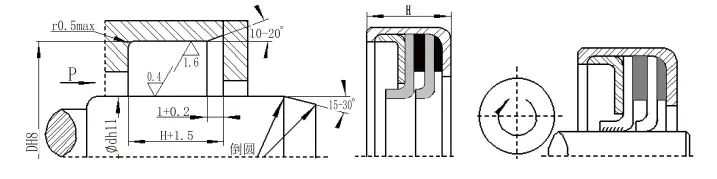

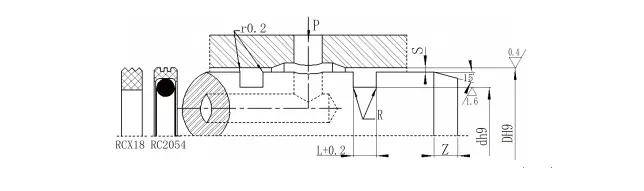

構造図


注文モデルRC2052-80X91X4.2-PTFE3-RO1モデル-DXDXL-Material Code Order Model RCX17-80X91X4.2-HPU Model-DXDXL-Material Code

注文モデルRC2054-80X69X4.2-PTFE3-RO1モデル-D*D*L-マテリアルコード注文モデルRCX18-80X69X4.2-HPUモデル-D*D*L-マテリアルコード

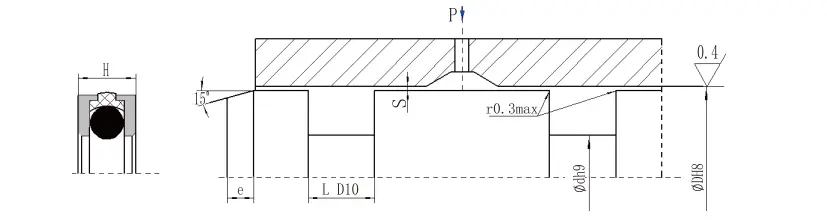

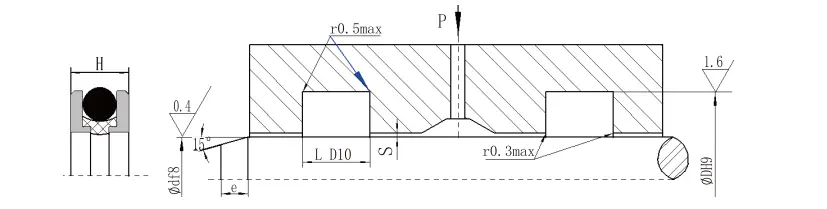

RDIインストール寸法

DF8 DH9 L D10 H ギャップs
0-10MPA 10-36MPA
50-79 D+10 5 4.5 0.4-0.3 0.3-0.25
80-109 D+13.8 7.5 7 0.45-0.35 0.35-0.3
110-299 D+20 10 9.5 0.55-0.45 0.45-0.35
300-600 D+24 13 12.5 0.6-0.55 0.55-0.45
> 600 当社に相談してください

面取りの長さ

ロッドの直径の範囲 面取りの長さE≥
50-56 6
57-100 7
101-290 10
291-600 15

RDA インストール寸法

DH8 DH9 L D10 H ギャップs
0-10MPA 10-36MPA
50-124 D-16 8 7.5 0.45-0.35 0.35-0.3
125-199 D-20 10 9.5 0.55-0.45 0.45-0.35
200-600 D-26 13 12.5 0.6-0.55 0.55-0.45

面取りの長さ

ロッドの直径の範囲 面取りの長さE≥
50-95 7
96-190 10
191-300 12
301-600 15

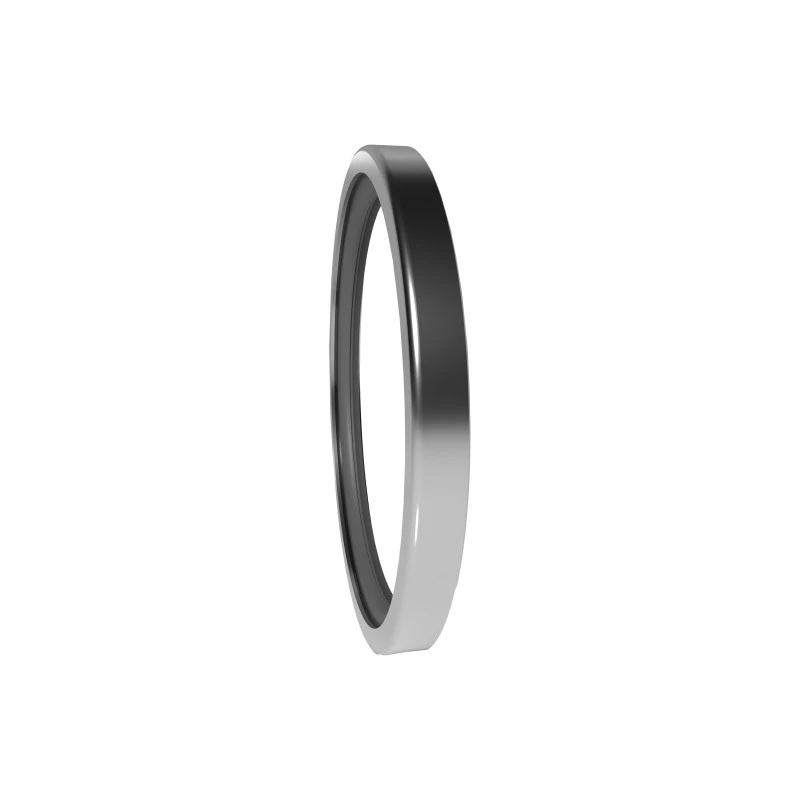

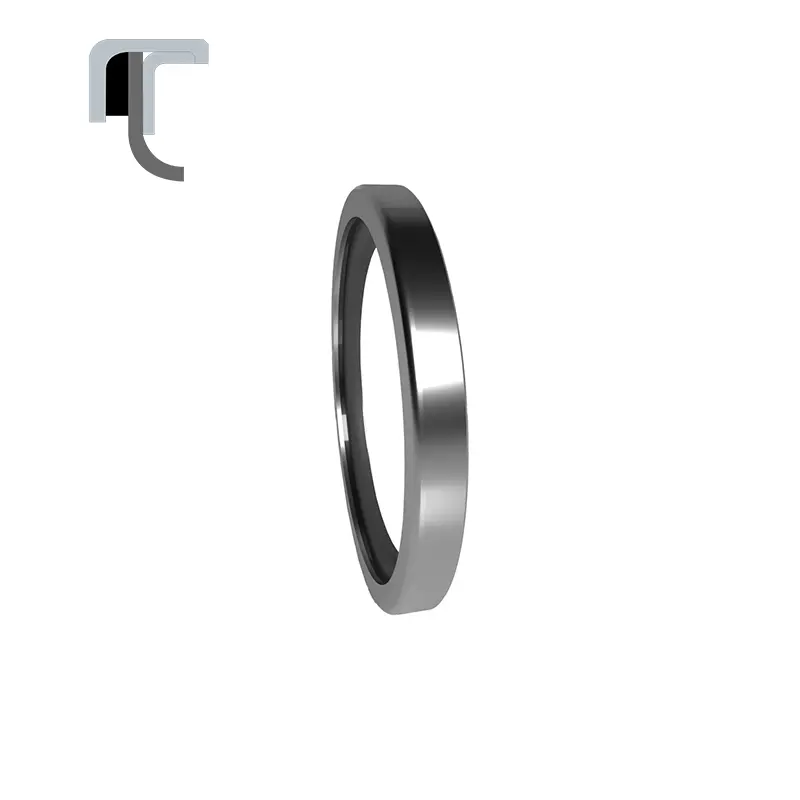

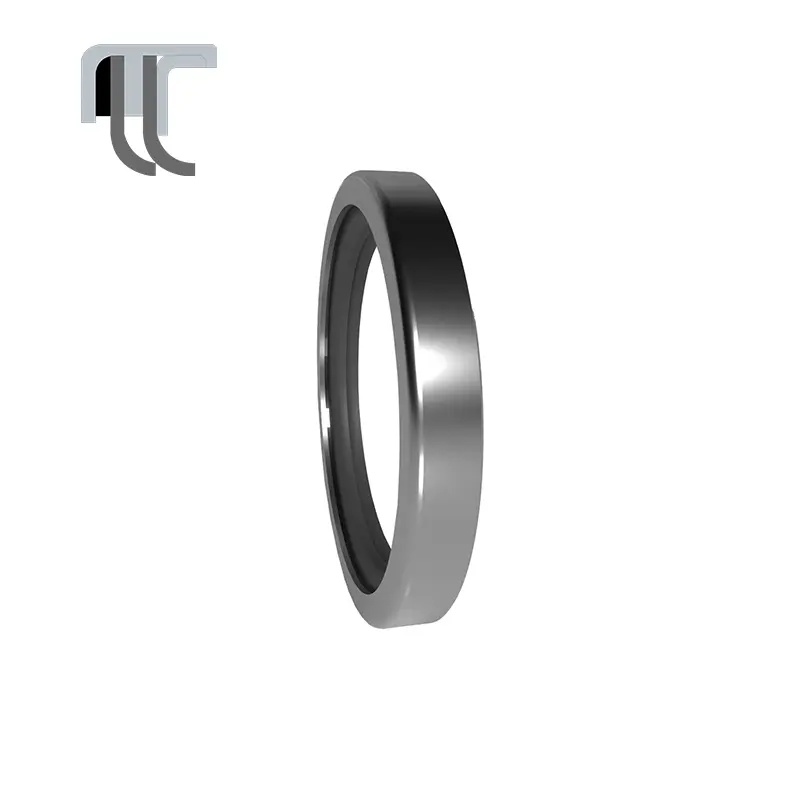

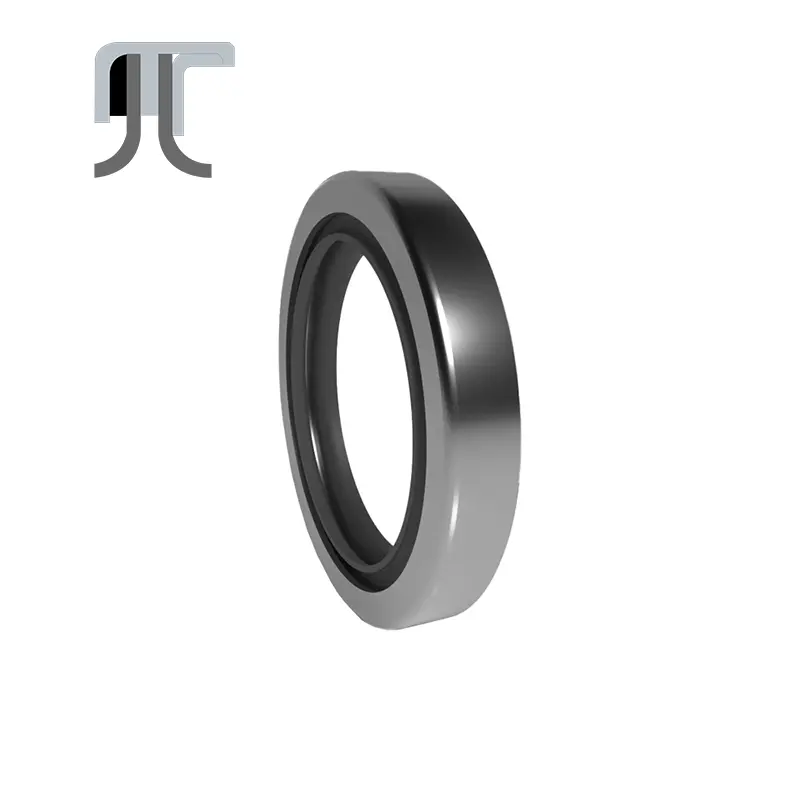

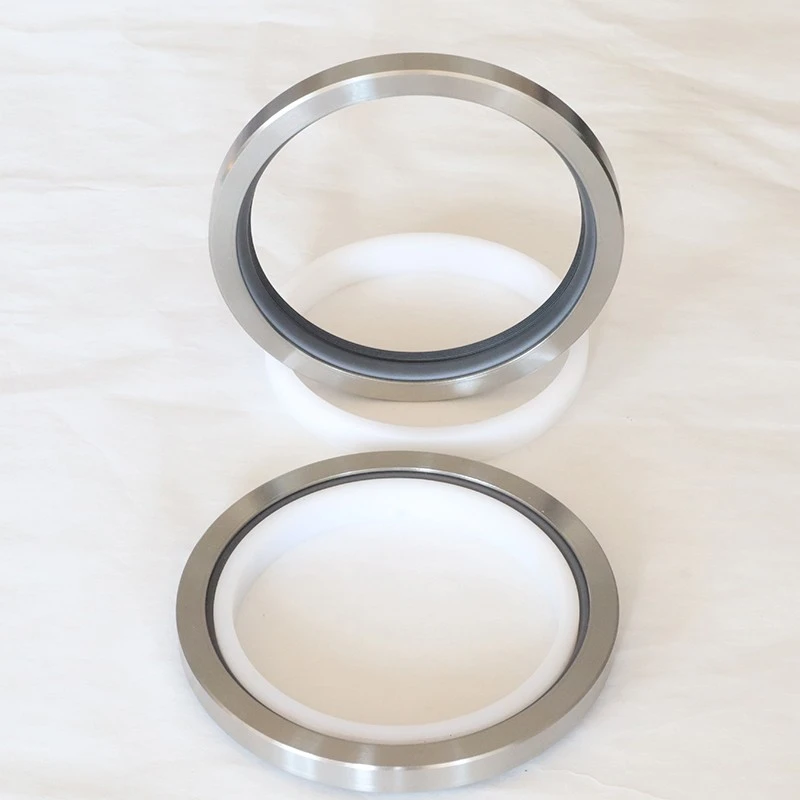

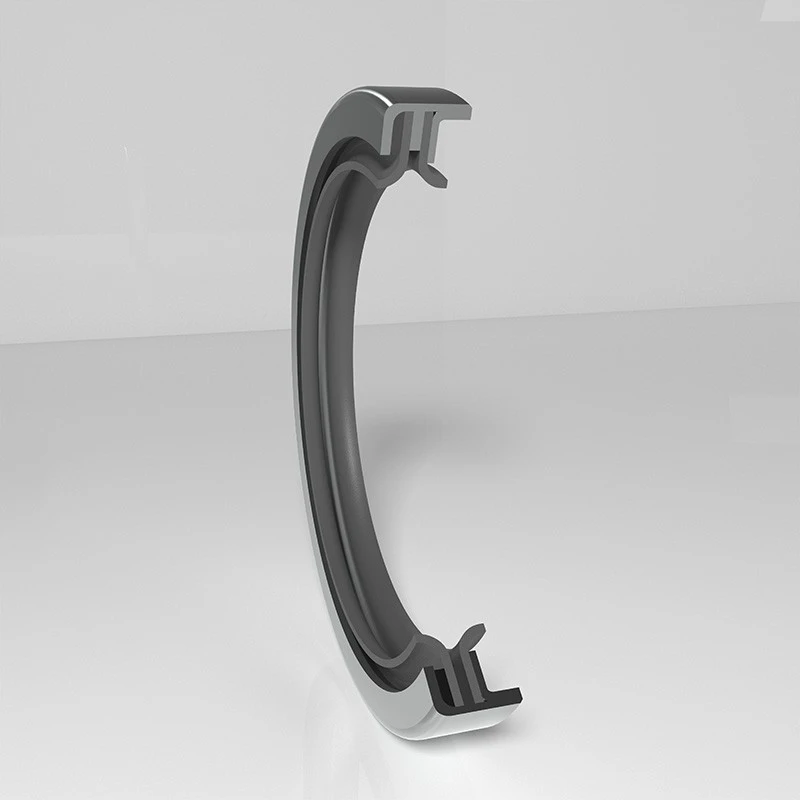

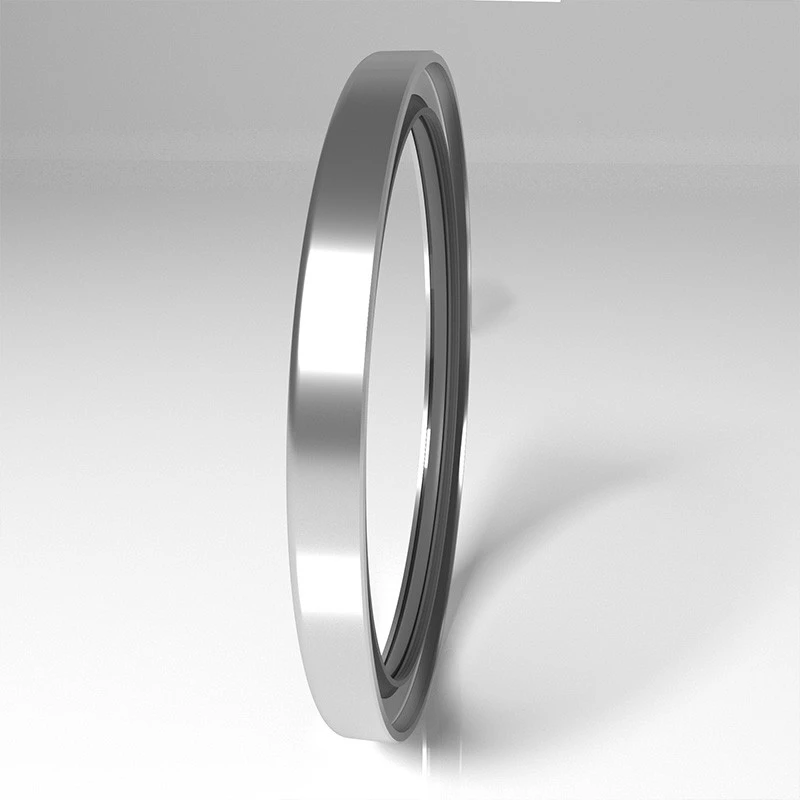

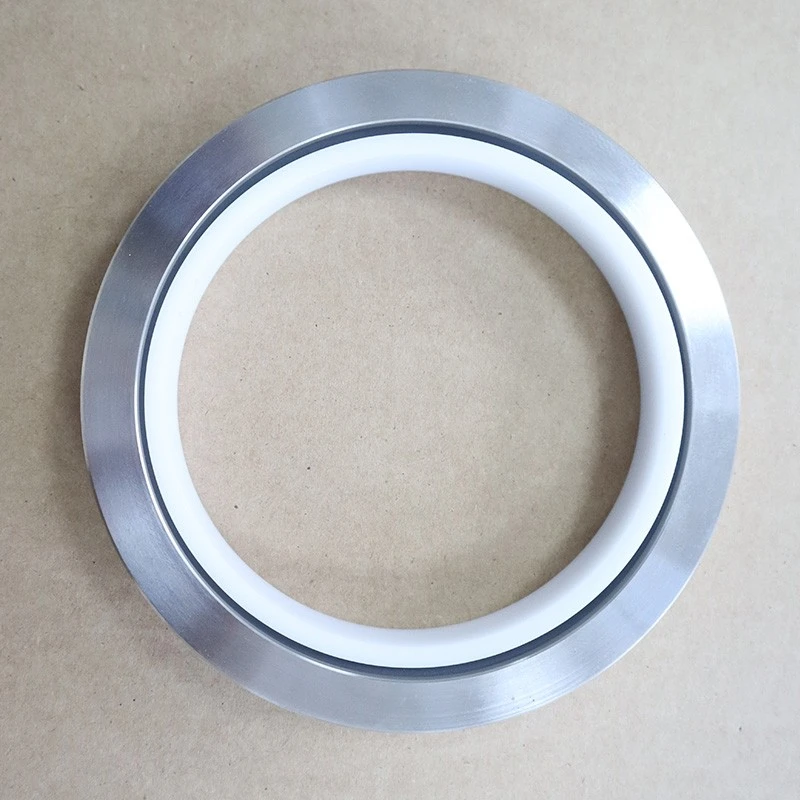

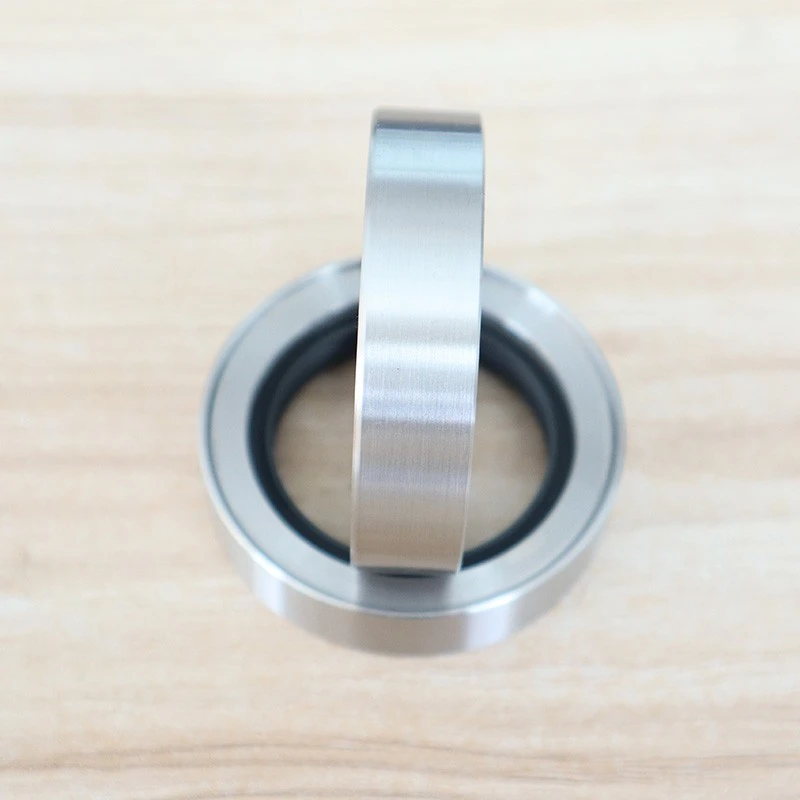

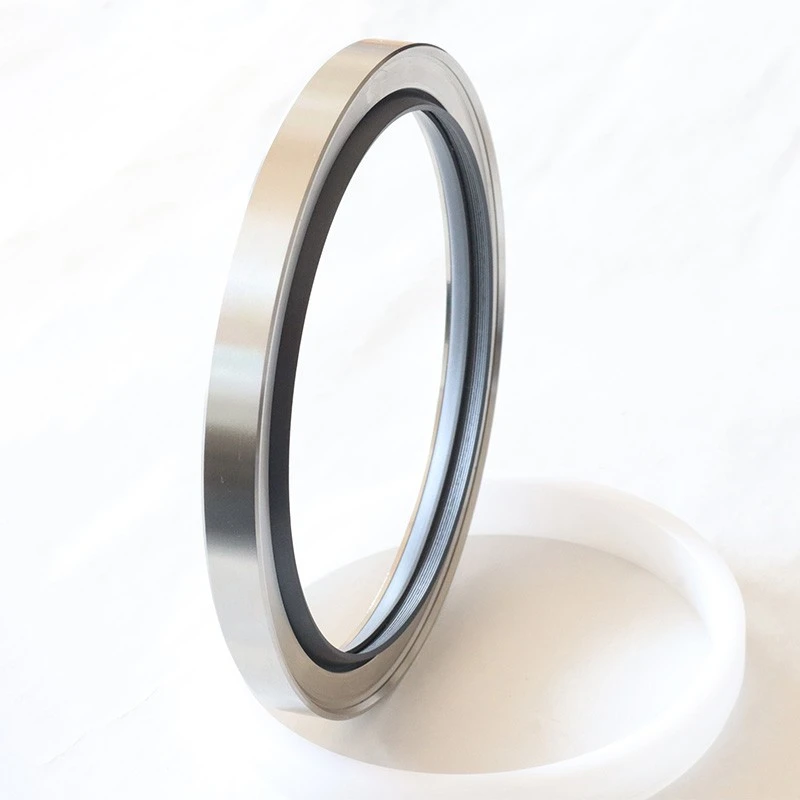

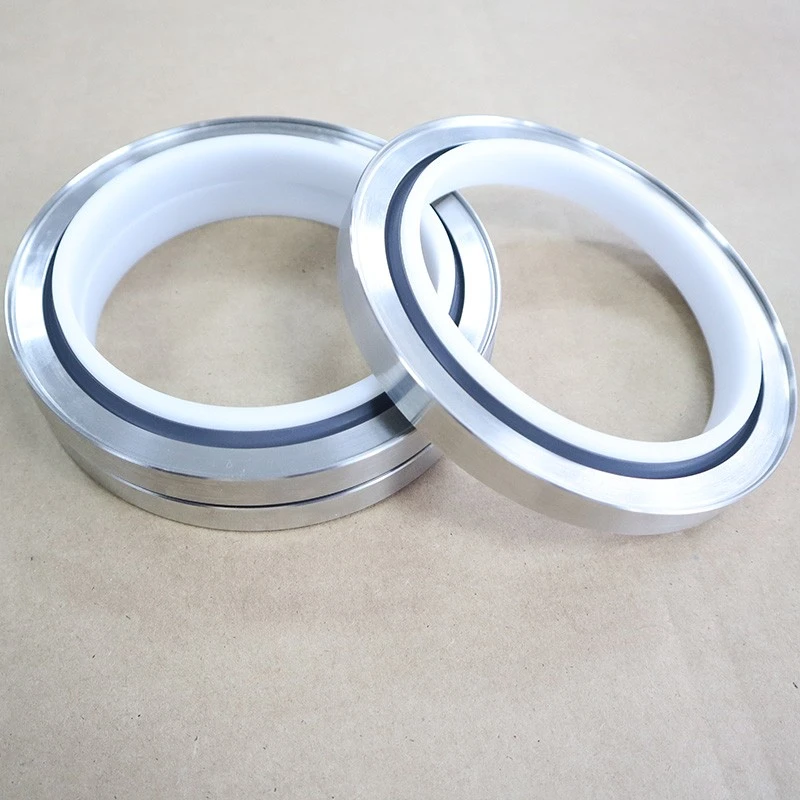

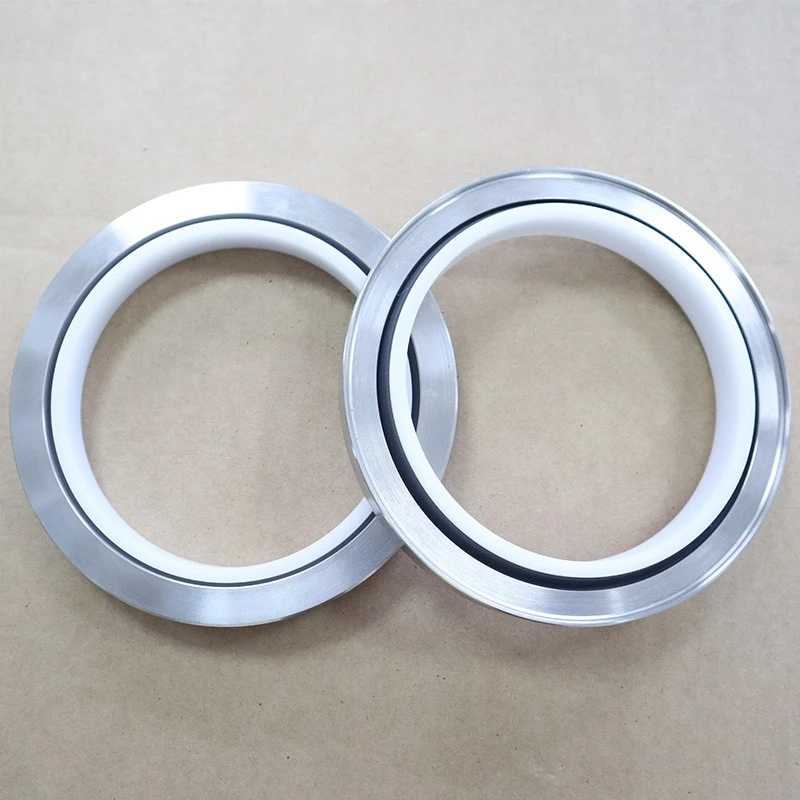

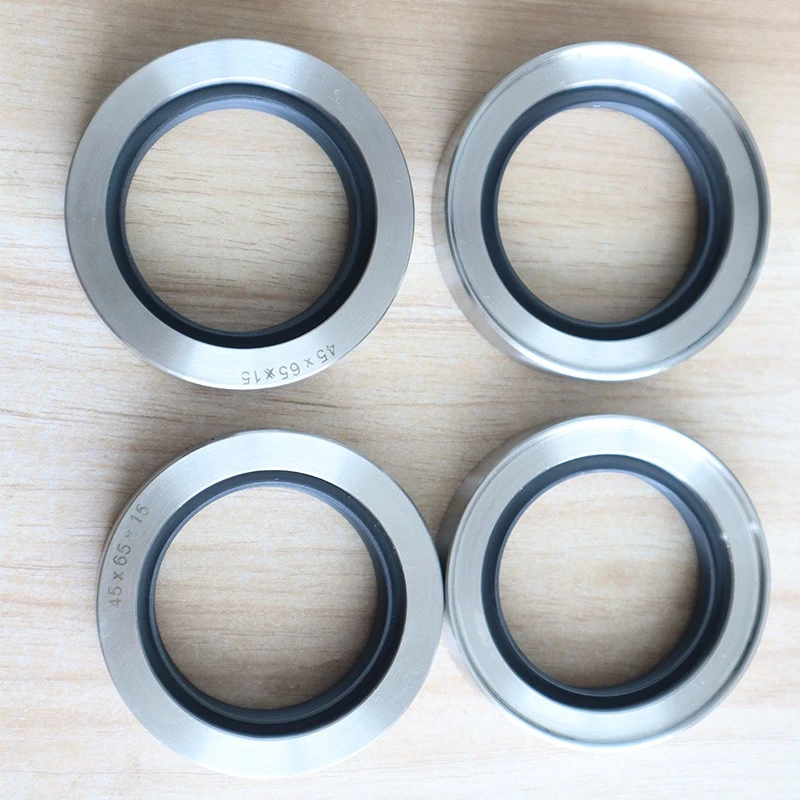

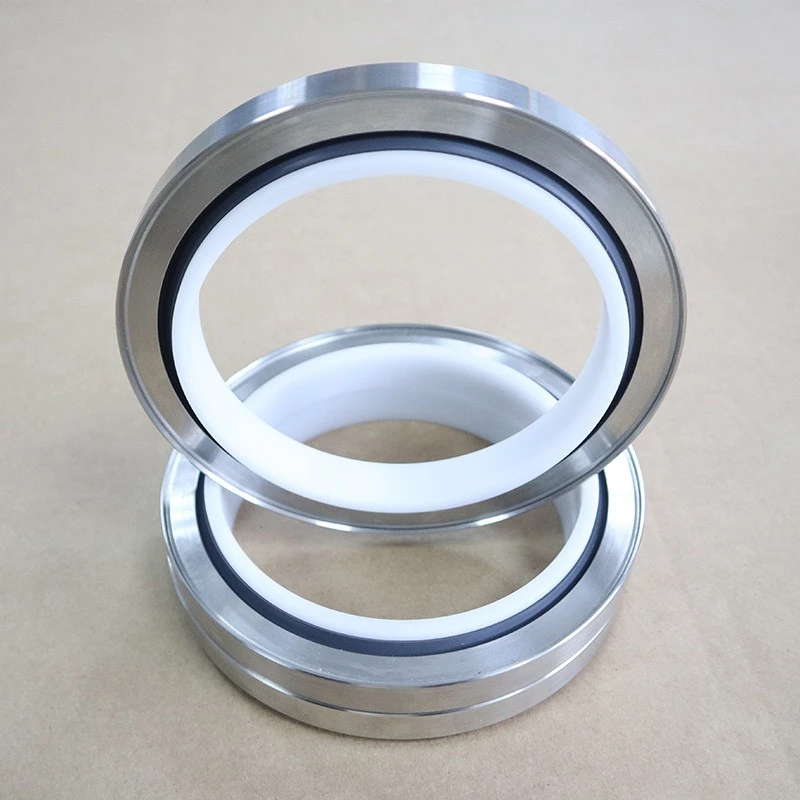

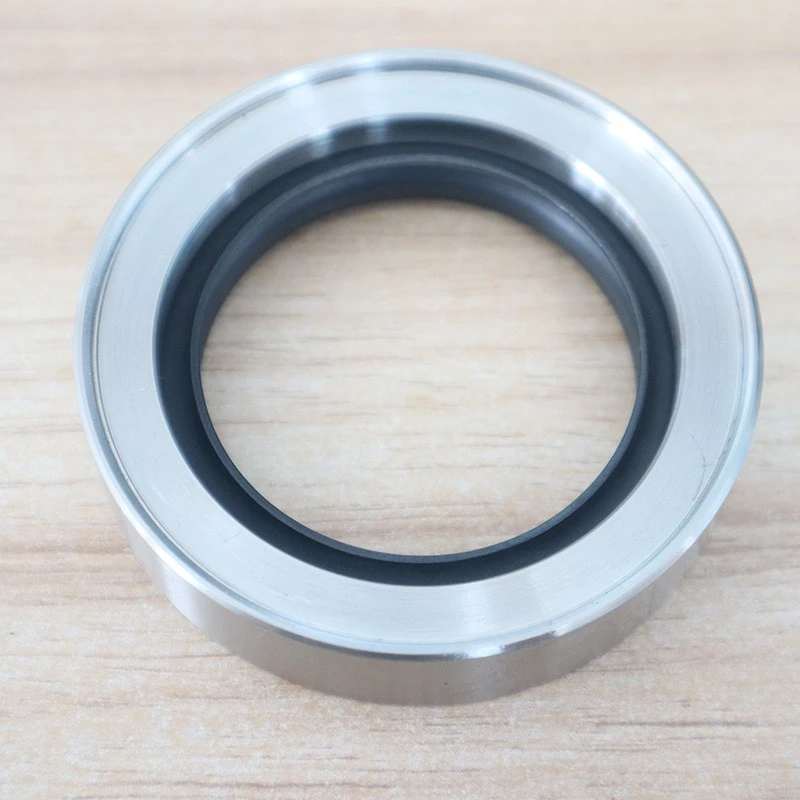

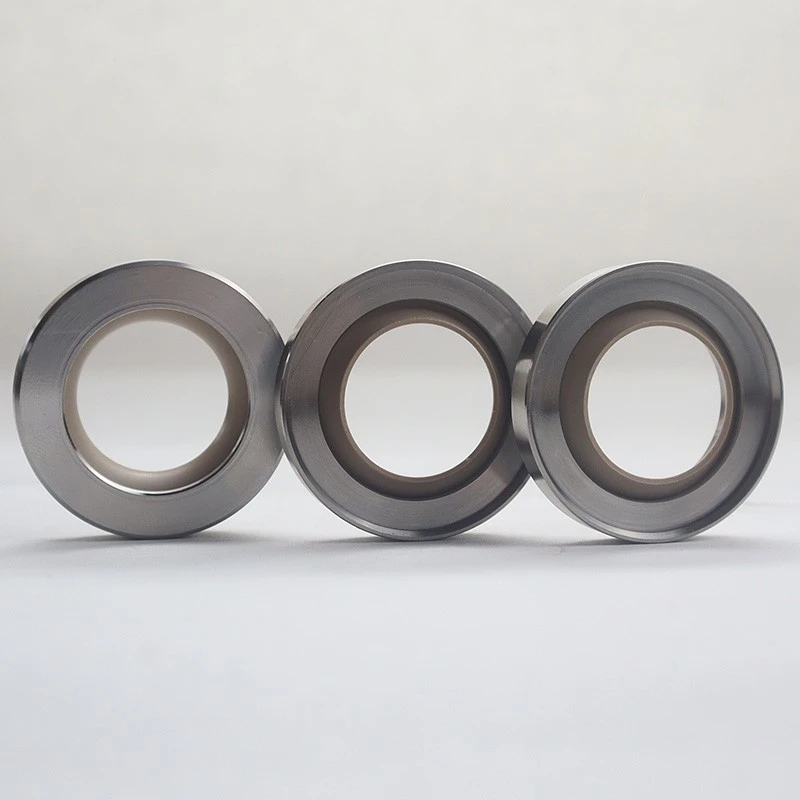

RCSタイプPT FE発電オイルシール(PTFEオイルシール)

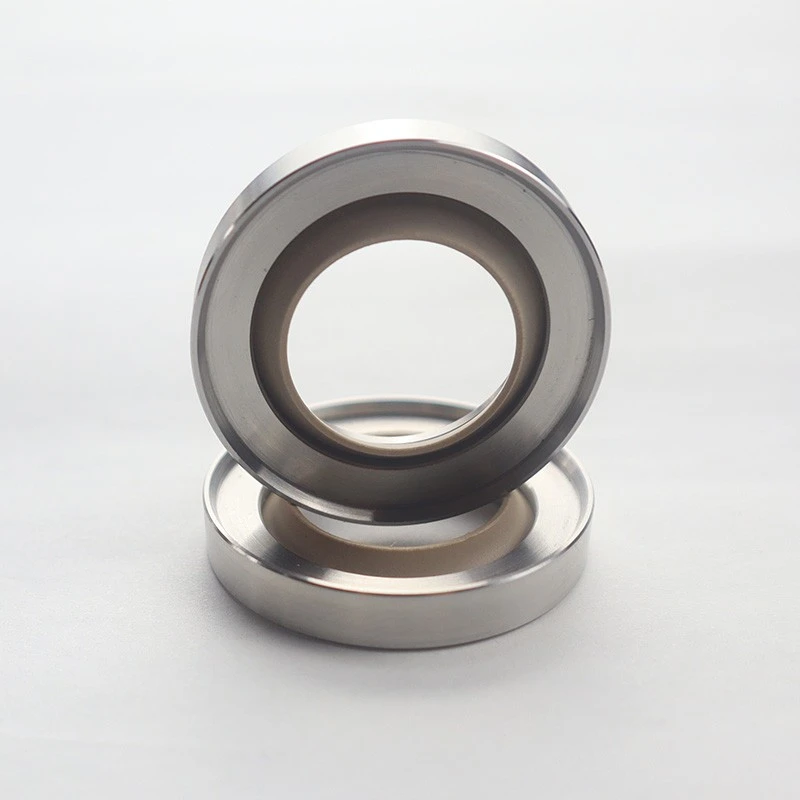

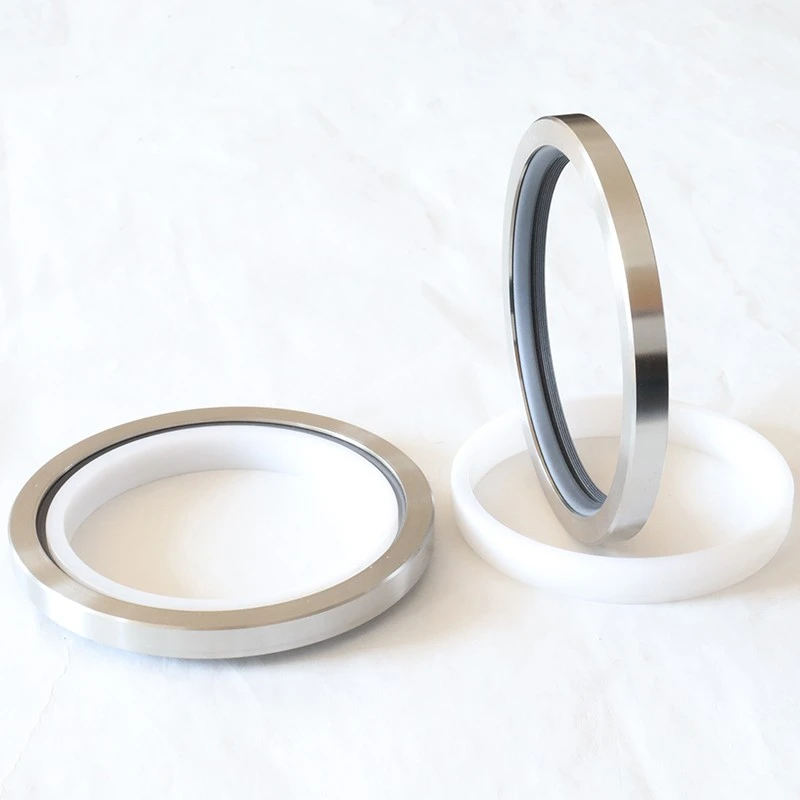

RC2057タイプフルPT FEオイルシール

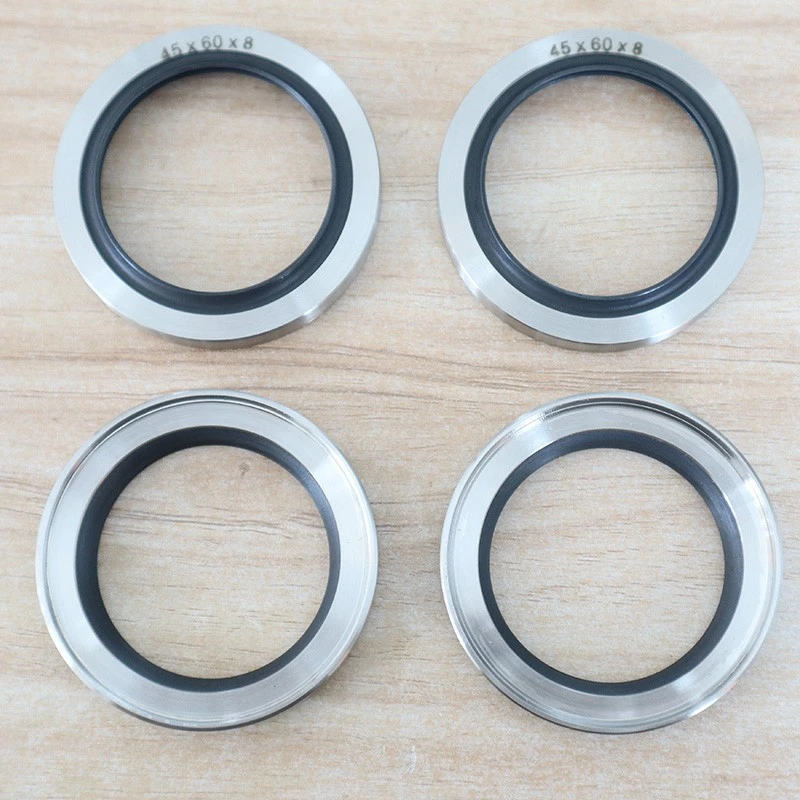

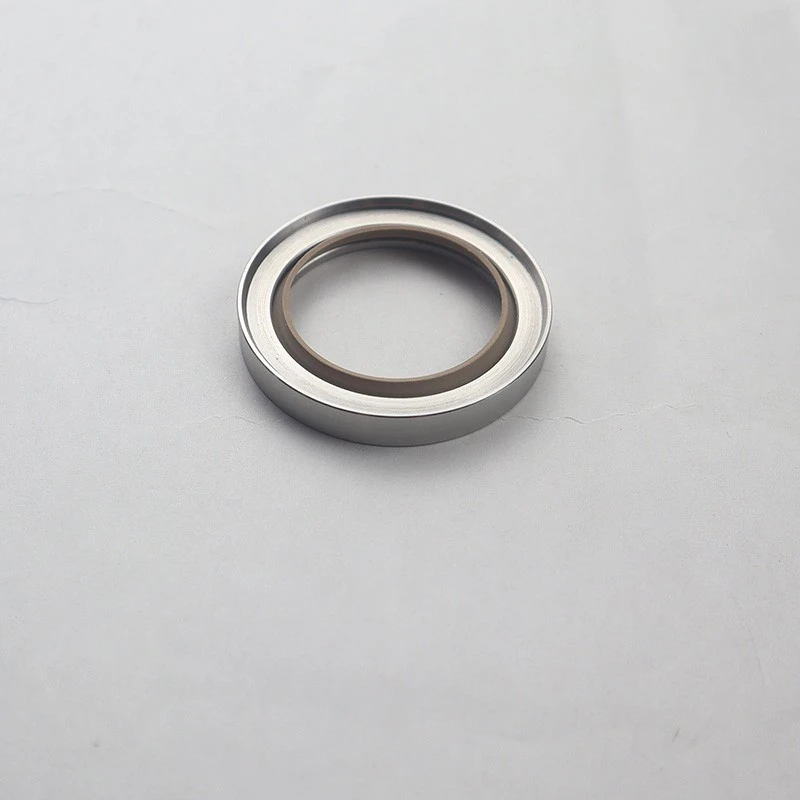

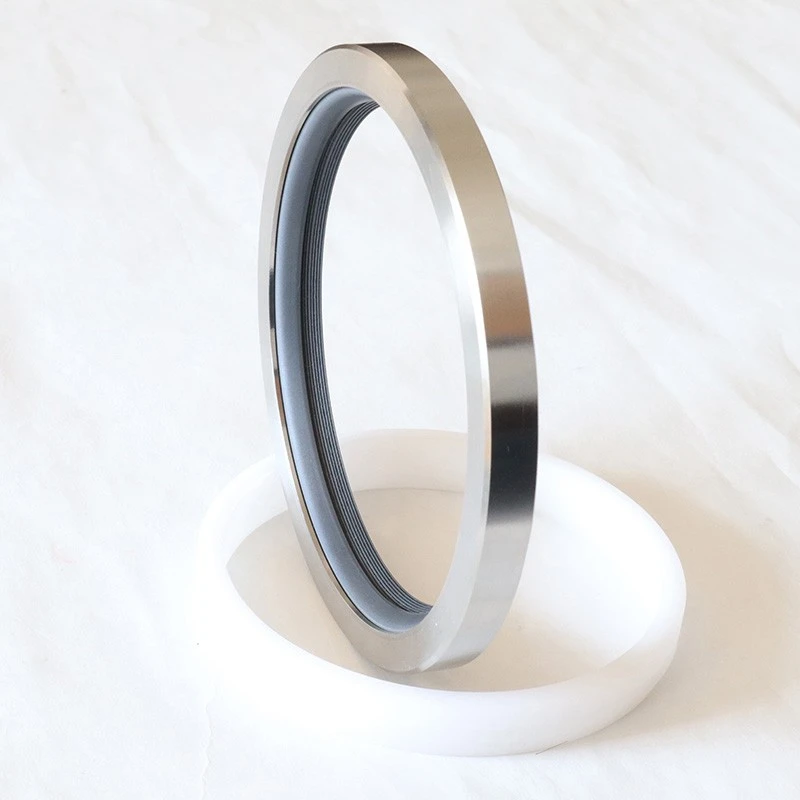

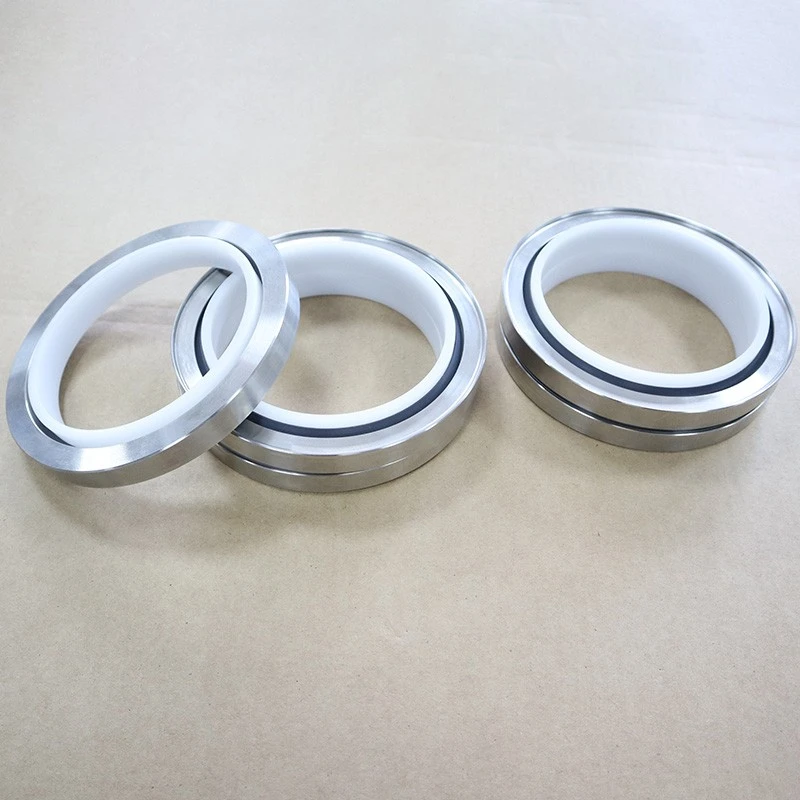

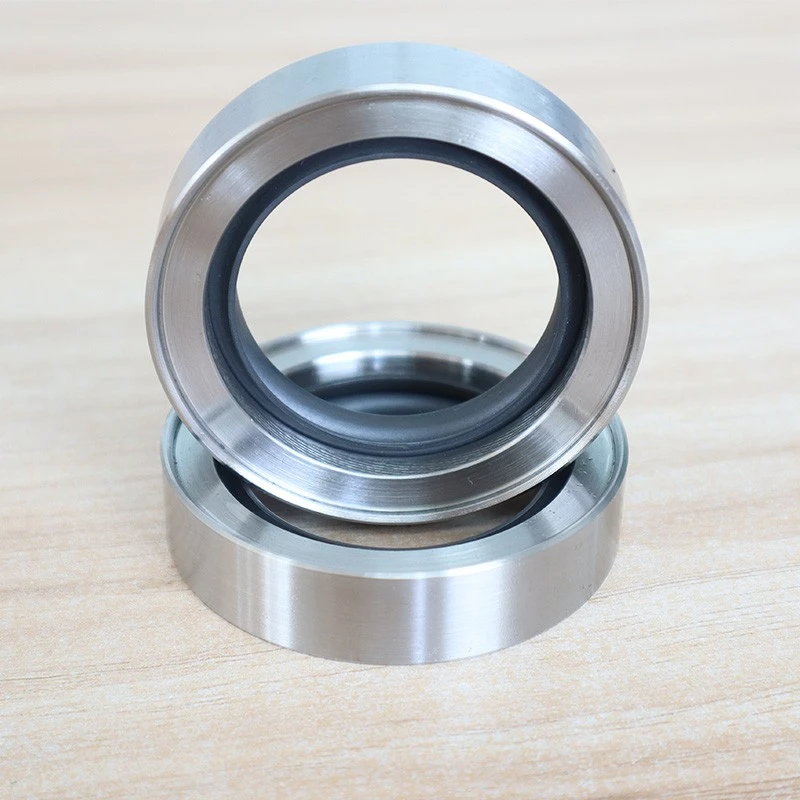

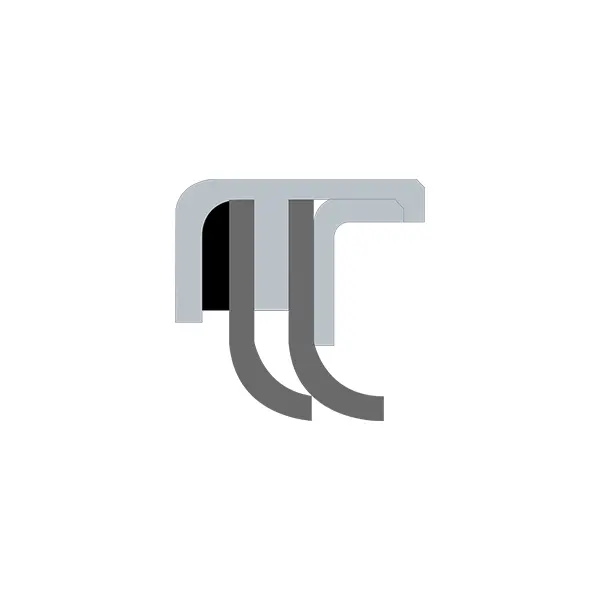

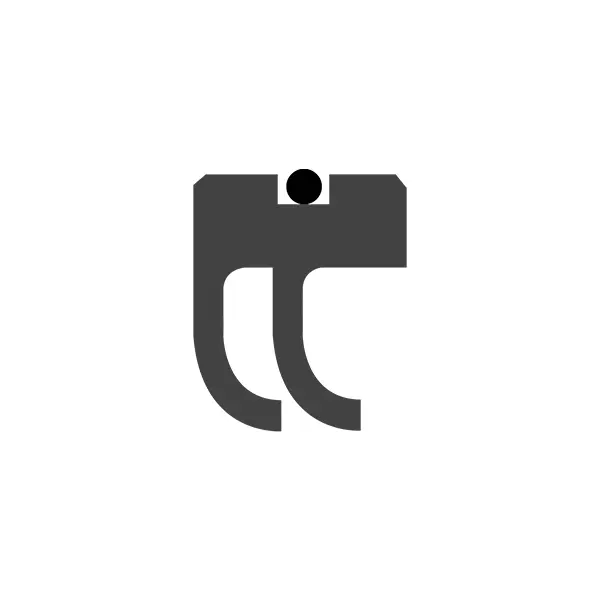

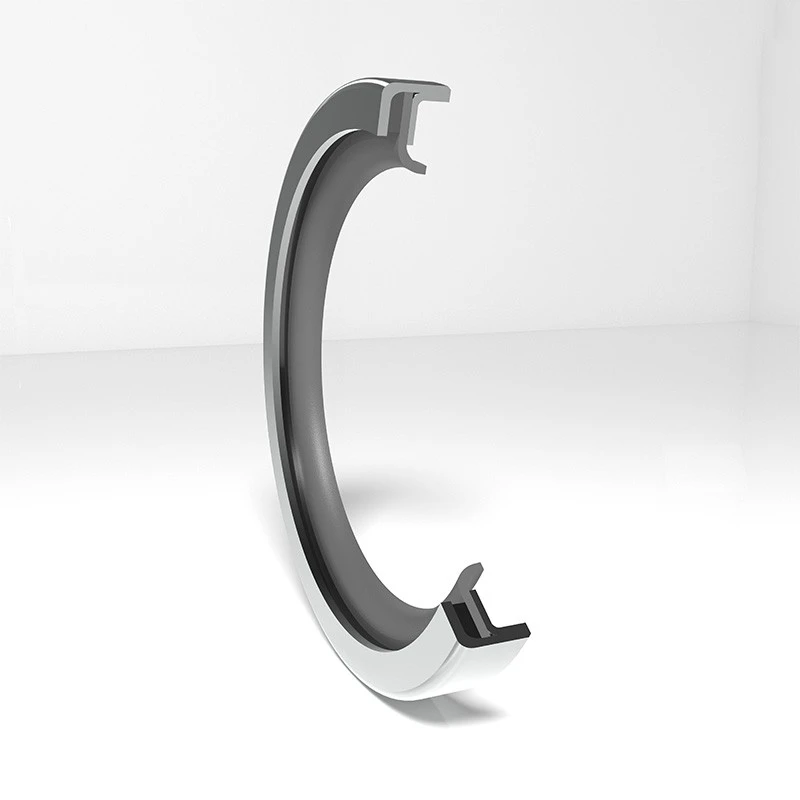

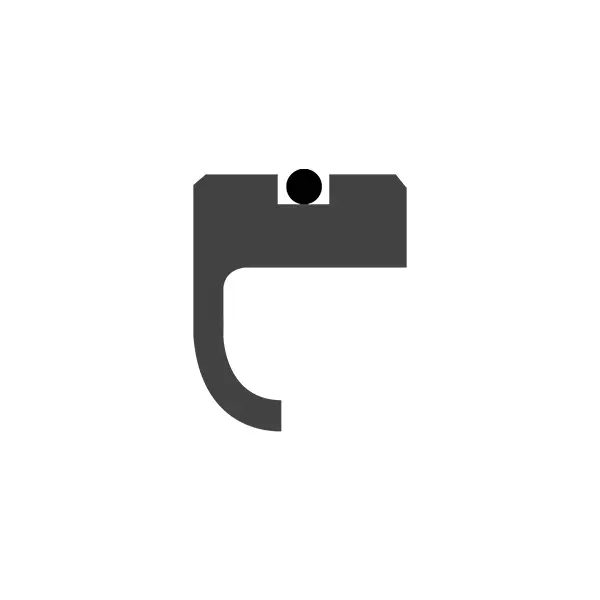

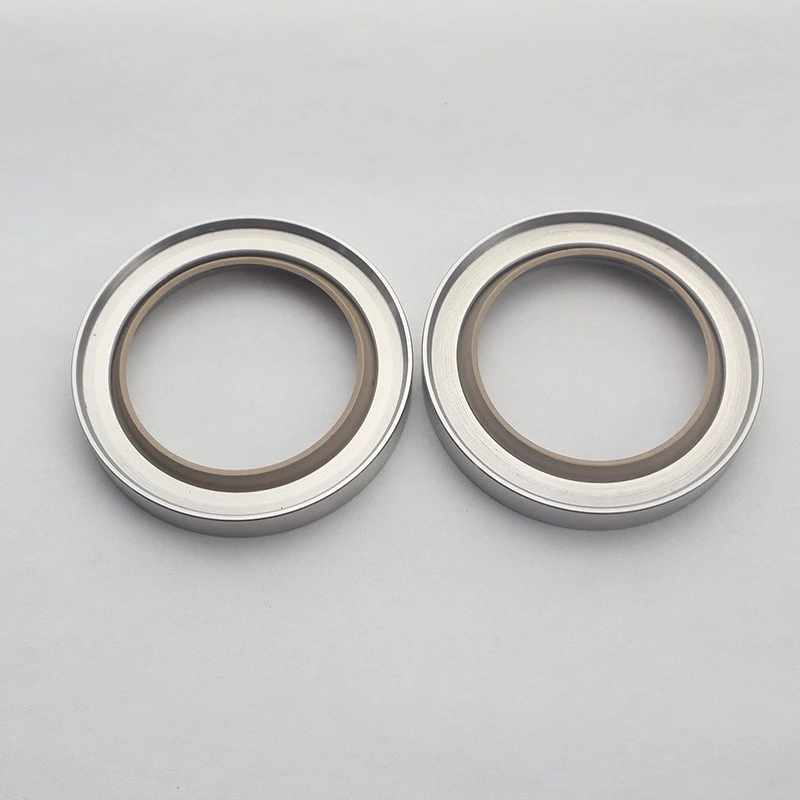

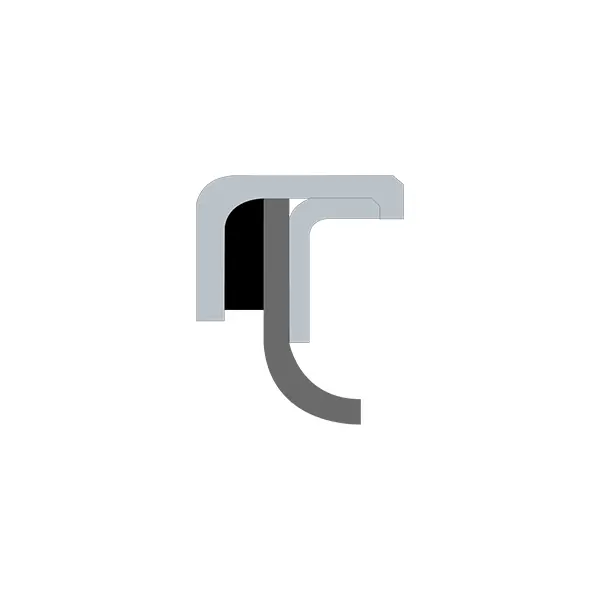

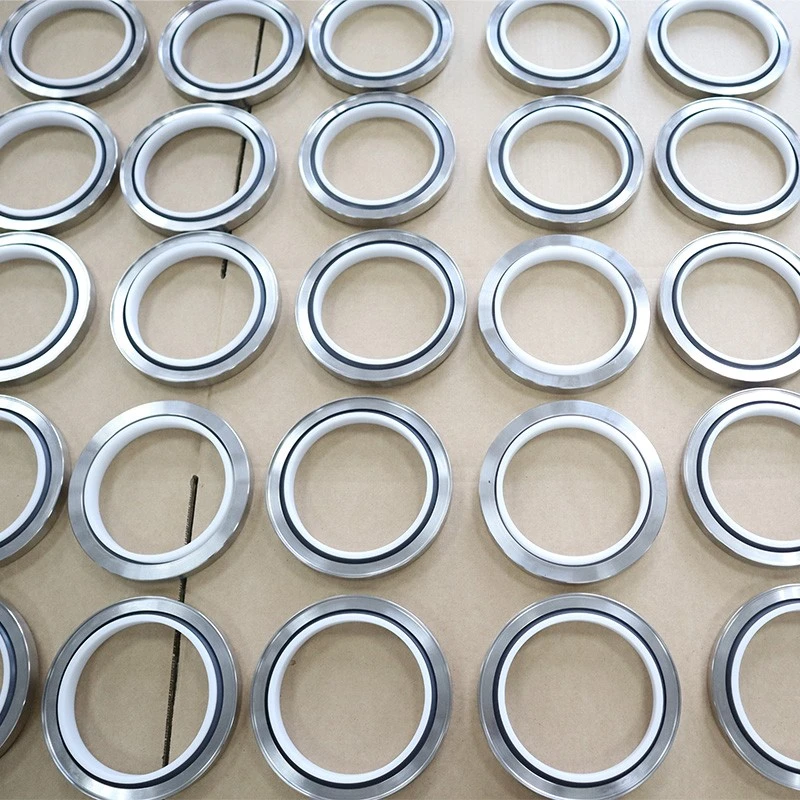

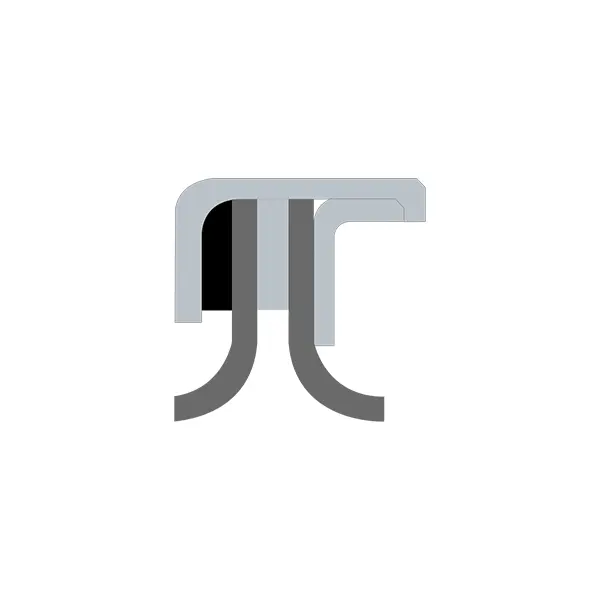

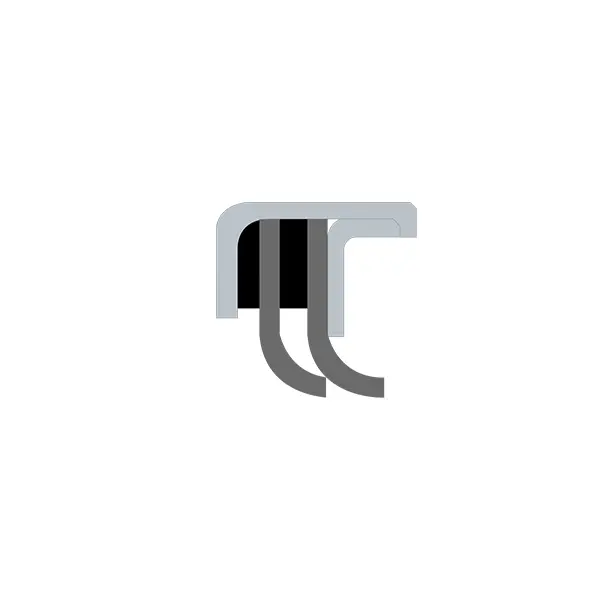

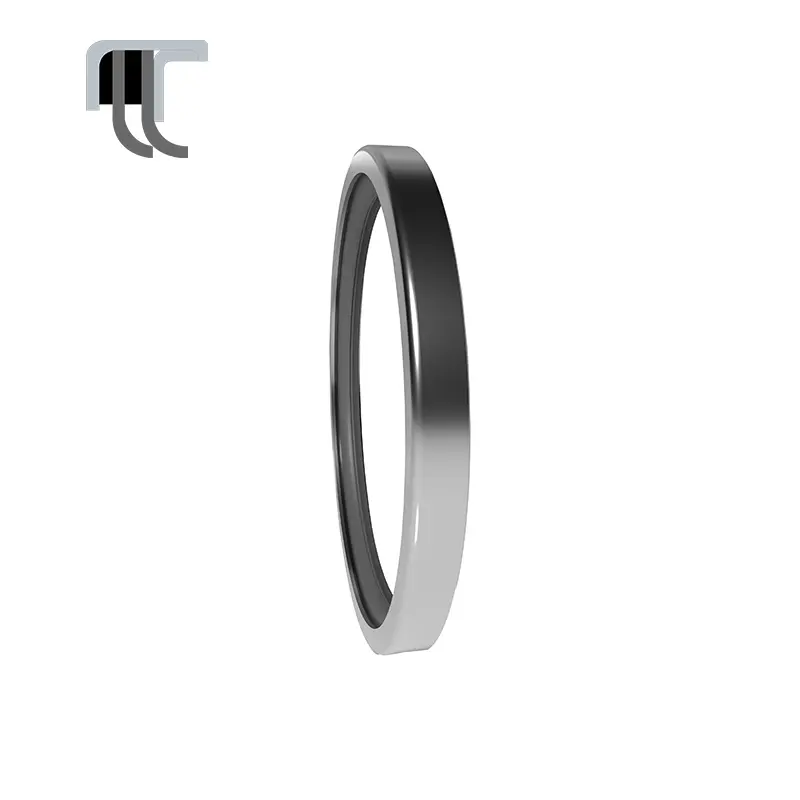

RCSタイプPTFE発電オイルシールは、金属フレーム、PTFEシーリングリップ、および内部静的シールで構成されています。タイプ、Bタイプ、Cタイプ、Dタイプなどに分割されます。RC2057タイプフルPTFEオイルシールは、特に従来のオイルシールが要件を満たすことができない場合に適しています。特徴:

1。化学腐食抵抗

2。広い温度範囲

3。低潤滑および油なしの潤滑に適しています

4。最小消費電力を達成するための低摩擦

5。高ライン速度に適しています

6.長期的なシャットダウン後の起動に対する抵抗はありません。

7。強化されていない回転シャフトに適しています(PTFEリップの妥当な選択)

8。圧力が高い場合に適しています

ⅰ。典型的なアプリケーション:

ロータリーコンプレッサー、ネジコンプレッサー、トランスミッション/ギアボックス、ブロワー、エンジン、工作機械ポンプ、油圧モーター、遠心分離機など。

ⅱ。交配面の硬度要件

推奨硬度:HRC≥58。必要な硬度は多くの要因に関連しています。柔らかい回転シャフトは、低圧および低速の状況にも適用できます。 PTFE6リッププレートは、ソフトメタルに推奨されます。

ⅲ。交配面の品質要件

RA = 0.2-0.63 A RZ = 1-3um rmax = 1-4um

断面形状 モデル プレッシャー (MPA) 温度 (℃) スピード (MS) 中くらい
RCS-A 0.5 -35〜+200 40 オイル、ガス​​、水など
RCS-B 2 -35〜+200 20 オイル、ガス​​、水など
RCS-C 1 -35〜+200 20 オイル、ガス​​、水など
RCS-D 2 -35〜+200 20 オイル、ガス​​、水など
RC2057-A 0.5 -35〜+200 30 ほとんどすべてのメディア
RC2057-B 2 -35〜+200 20 ほとんどすべてのメディア

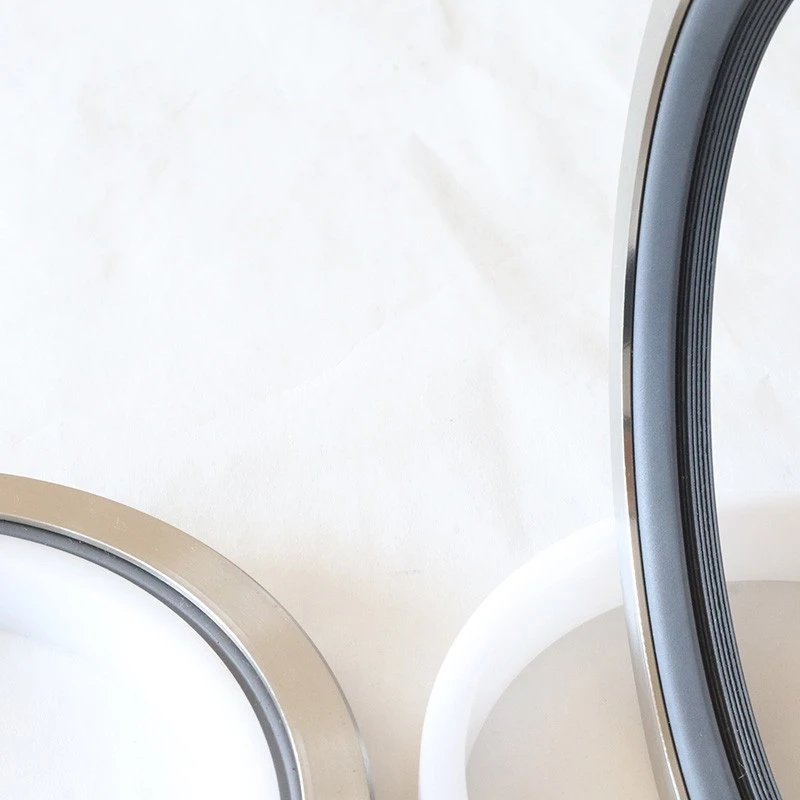

ⅳ。流体パワースパイラルフローパターン:

RCS-Dタイプは、スパイラルフローパターン構造を備えたリッププレートを採用して、シーリング能力を向上させます。回転シャフトは、一方向でのみ回転させることができます。

RC20658 インストール寸法

モデル DF8 DH9 L D10 sマックス
RC2065A 400-3000 D+16.8 15.1 1.2
RC2065 400-3000 D+17.5
> 3000 当社に相談してください

面取りの長さ

ロッドの直径の範囲 面取りの長さE≥
400-1000 15
1001-2000 20
2001-3000 25

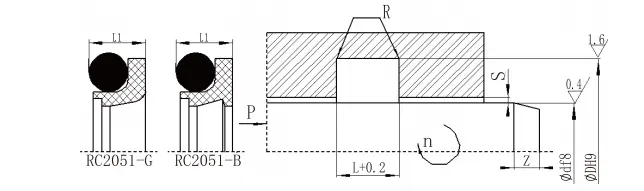

仕様と寸法:

D F8 標準 RC2051 D F8 ライト負荷RC2051-Q D F8 重い負荷 RC2051-Z D H9 L+0.2 L1 rマックス Sマックス Z d0
<10mpa <20MPA <40mpa
- 5〜15.9 - D+4.5 3。1 2.8 0.3 0.3 0.2 0。15 3 1.8
5〜15.9 16〜38.9 - D+6.3 4.0 3.7 0.4 0.4 0.25 0。15 4 2.65
16〜38.9 39〜107.9 5〜15.9 D+8.2 5.2 4.7 0.4 0.4 0.25 0.2 5 3.55
39〜107.9 108〜670.9 16〜38.9 D+11.7 7.6 7。1 0.5 0.5 0.3 0.2 7 5.30
108〜670.9 671 ~999 39〜107.9 D+15.5 9.6 8.9 0.6 0.6 0.35 0.25 10 7.00
671 ~999 1000〜1599 108〜670.9 D+19.4 12。1 11.3 0.7 0.7 0.5 0.3 12 8.60
1000〜1599 ≥1600 671 ~999 D +22 14.8 13.5 0.8 0.8 0.6 0.4 15 10.0
≥1600 - 1000〜1599 D+26 17.8 16.3 1.0 1.0 0.7 0.6 20 12.0

注:1。シャフト直径≤30mmの場合、開いたグルーブを使用することをお勧めします。光負荷タイプは、閉じた溝に簡単に取り付けられます。

2。回転シャフトの表面硬度はHRC> 58であることをお勧めします。

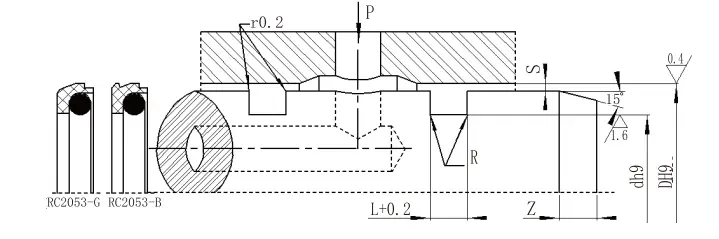

RC2053

開口部の範囲 D H9 溝の直径 D H9 溝の幅 L+0.2 シールの高さ L1 丸い角 rマックス 放射状クリアランスs 面取り z分 Oリングワイヤの直径 D0
<10mpa <20MPA <40mpa
8〜12 D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13〜24 D-6.3 4 3.7 0.4 0.4 0.25 0.15 4 2.65
25〜51 D-8.2 5.2 4.7 0.4 0.4 0.25 0.2 5 3.55
52〜127 D-11.7 7.6 7.1 0.5 0.5 0.3 0.2 7 5.30
128〜500 D-15.5 9.6 8.9 0.6 0.6 0.35 0.25 10 7.00
501〜1600 D-19.4 12.1 11.3 0.7 0.7 0.5 0.3 12 8.6

注:1。シャフト直径≤30mmの場合、開いた溝をお勧めします。


RC2052

シャフトの直径範囲 D F8 溝の直径 D H9 溝の幅 l+0.2 放射状クリアランスsマックス 丸い角 rマックス 面取り z
0〜10mpa 10〜20mpa
6〜18 D+4.9 2.2 0.15 0.1 0.4 2
19〜37 D+7.5 3.2 0.2 0.15 0.6 3
38〜199 D+11.0 4.2 0.25 0.2 1.0 4
200〜255 D+15.5 6.3 0.3 0.25 1.3 5
256〜649 D+21.0 8.1 0.3 0.25 1.8 7
650〜1500 D+28.0 9.5 0.45 0.3 2.0 8

注:1。シャフト直径≤30mmの場合、開いた溝をお勧めします。

2。30 MPaを超える圧力の場合、シールルート領域はH8/F8許容範囲を使用します。

RC2054
開口部の範囲 D H9 溝の直径 D H9 溝の幅 l+0.2 放射状クリアランスsマックス 丸い角 rマックス 面取り z
0〜10mpa 10〜20mpa
8〜39 D-4.9 2.2 0.15 0.1 0.4 2
40〜79 D-7.5 3.2 0.2 0.15 0.6 3
80〜132 D-11.0 4.2 0.25 0.2 1.0 4
133〜329 D-15.5 6.3 0.3 0.25 1.3 5
330〜669 D-21.0 8.1 0.3 0.25 1.8 7
670〜1500 D-28.0 9.5 0.45 0.3 2.0 8
高圧回転シールの適用可能な労働条件:
プロフィール モデル プレッシャー (MPA) 温度 (℃) 参照速度
(MS)
参照PV値 MPA.M/s メディア
RC2051-B ≤70(標準) -35〜+100(O-ringNBRの一致) <2 ≤5 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
≤30(高速) -20〜+200(一致Oリングfkm) <6
RC051-G ≤70(標準) -35〜+100(O-ringNBRの一致) <2 ≤5 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
≤30(高速) -20〜+200(一致Oリングfkm) <6
RC2053-B ≤70(標準) -35〜+100(O-ringNBRの一致) <2 ≤5 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
≤30(高速) -20〜+200(一致Oリングfkm) <6
RC2053-G ≤70(標準) -35〜+100(O-ringNBRの一致) <2 ≤5 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
≤30(高速) -20〜+200(一致Oリングfkm) <6
RC2052 ≤40 -35〜+100(O-ringNBRの一致) ≤2 ≤2.5 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
-20〜+200(一致Oリングfkm)
RCX17 ≤20 -35〜+100 ≤0.5 - 油圧オイル、エマルジョン、水、ガスなど。
RC2054 ≤40 -35〜+100(O-ringNBRの一致) ≤2 - 油圧オイル、エマルジョン、水、ガスなど。 油圧オイル、エマルジョン、水、ガスなど。
-20〜+200(一致Oリングfkm)
RCX18 ≤20 -35〜+100 ≤0.5 - 油圧オイル、エマルジョン、水、ガスなど。
RDI <36 -35〜+100 <0.5 - 油圧オイル、エマルジョン、水、ガスなど。
RDA <36 -35〜+100 <0.5 - 油圧オイル、エマルジョン、水、ガスなど。
RCS-A 0.5 -35〜+200 40 ≤6 油、水、ガスなど
RCS-B 2 -35〜+200 20 ≤1 油、水、ガスなど
RCS-C 1 -35〜+200 20 ≤6 油、水、ガスなど
RCS-D 2 -35〜+100 20 ≤6 油、水、ガスなど
RC2057-A 0.5 -35〜+200 30 ≤6 ほとんどすべてのメディア
RC2057-B 2 -35〜+200 20 ≤6 ほとんどすべてのメディア
RC2065 1 -35〜+200 6 ≤1 油圧オイル、エマルジョン、水、グリースなど。
