一般的にオイルシールとして知られている回転シャフトリップシールは、回転ベアリングシートに設置され、回転シャフトと相対的な動きを生成します。金属フレームは補助的な役割を果たし、スプリングはシーリングリップに放射状のプリロードを適用して、潤滑油の漏れと外部土の侵入を防ぎます。

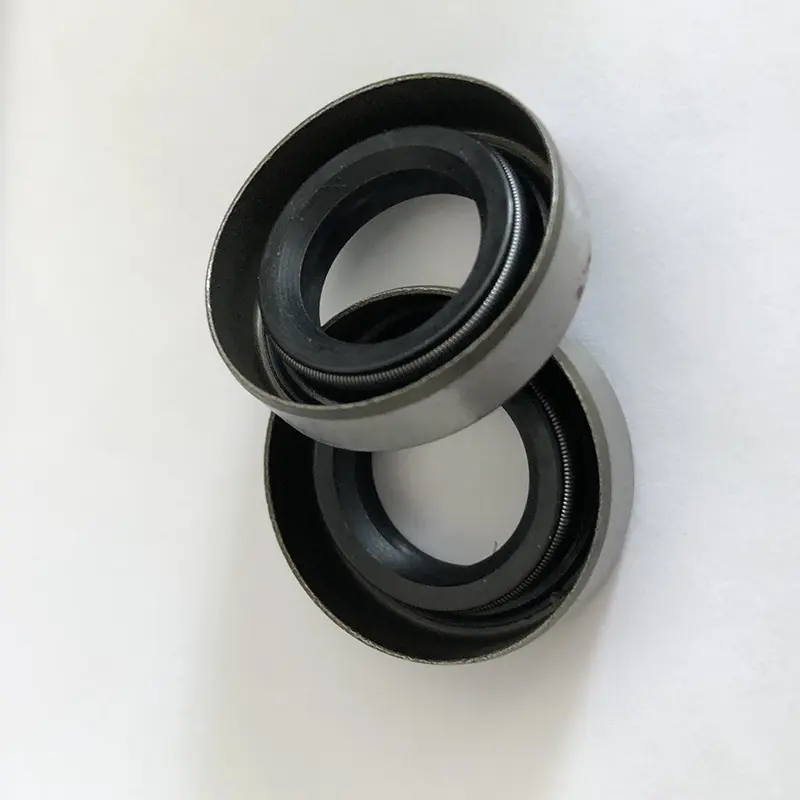

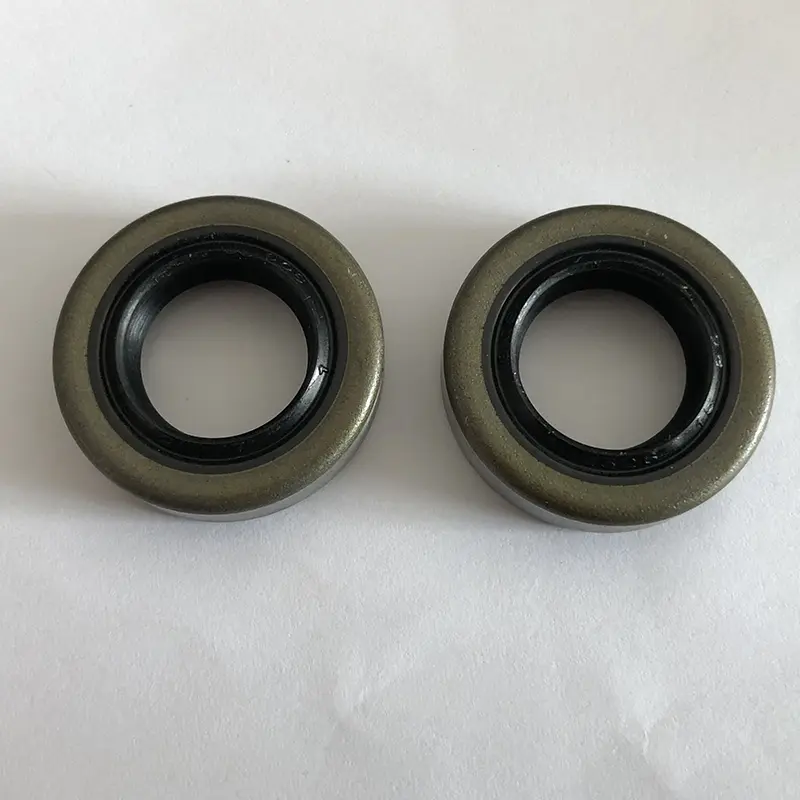

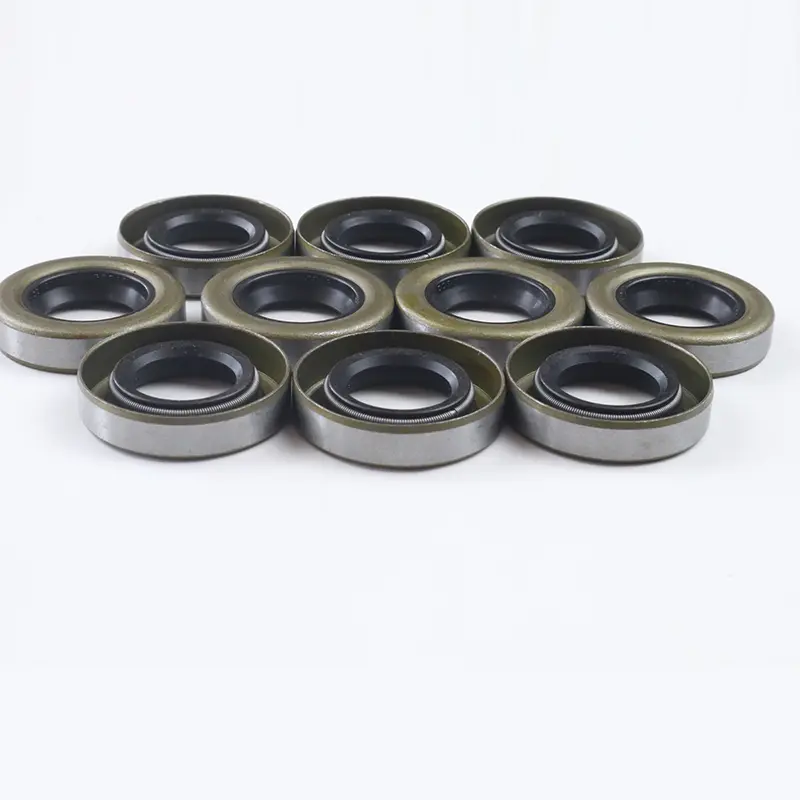

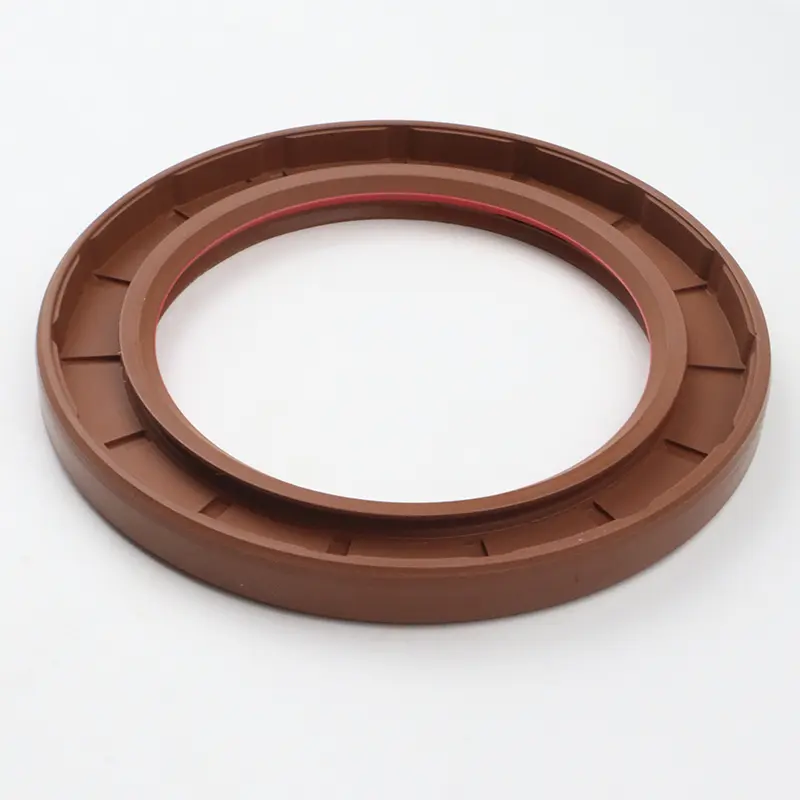

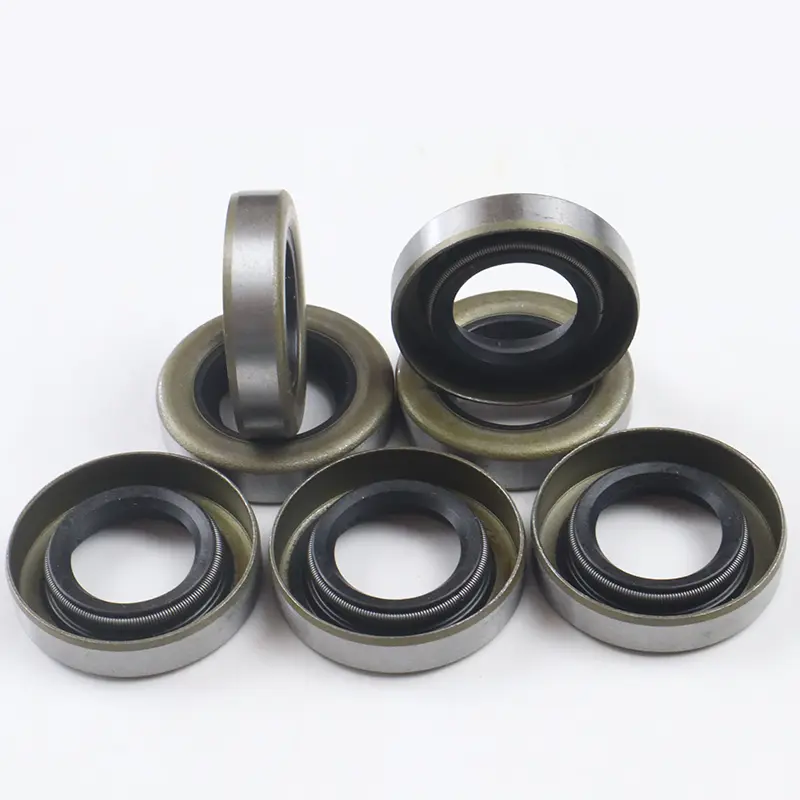

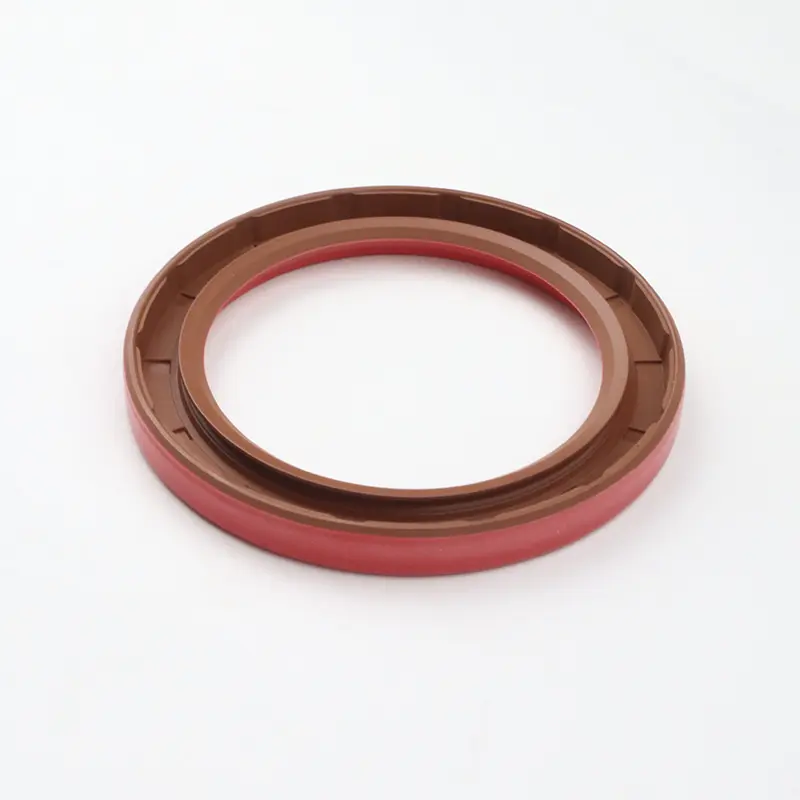

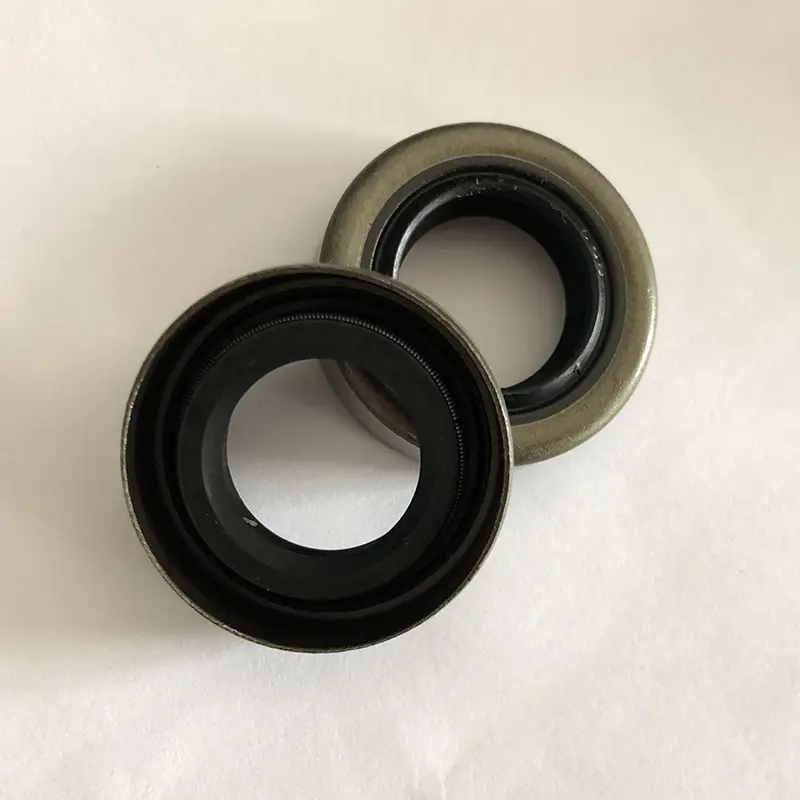

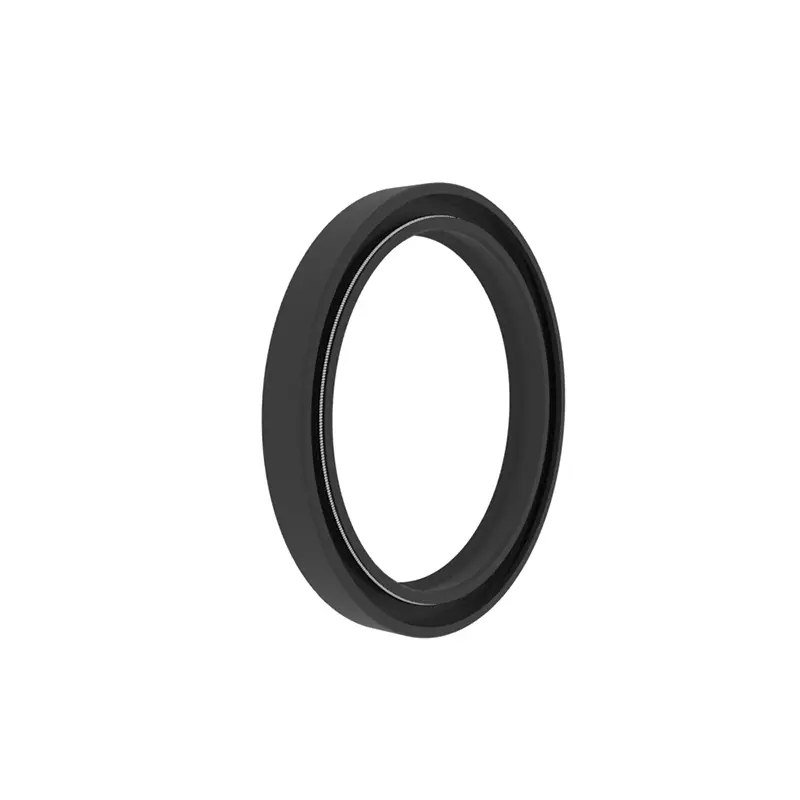

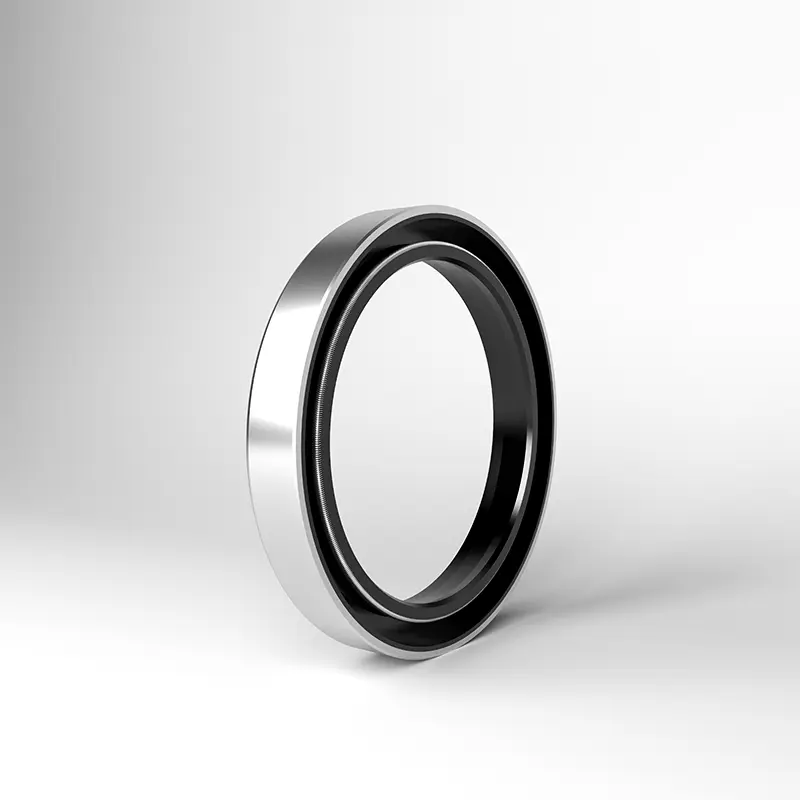

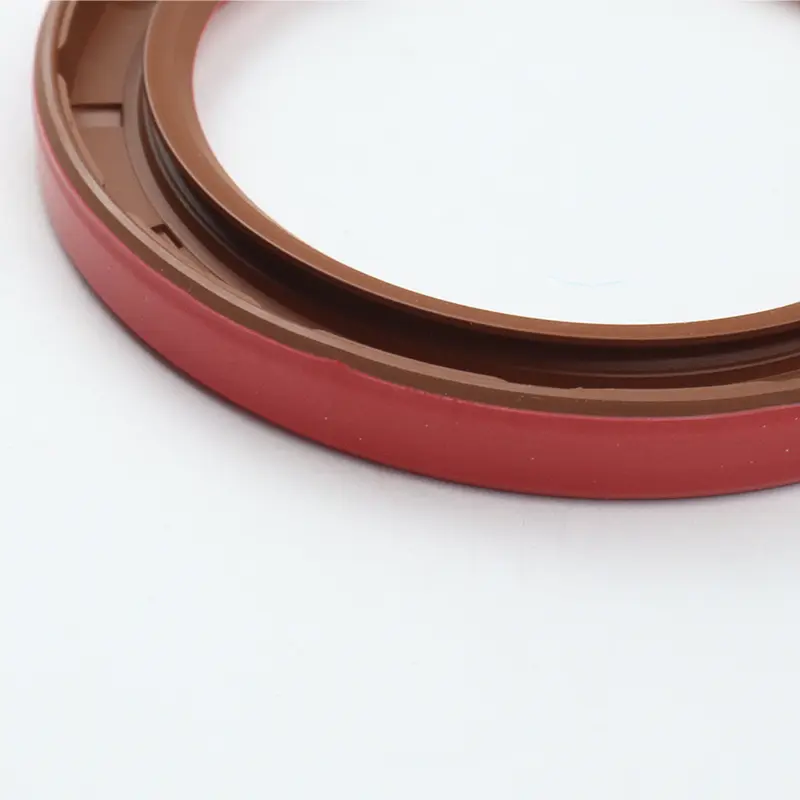

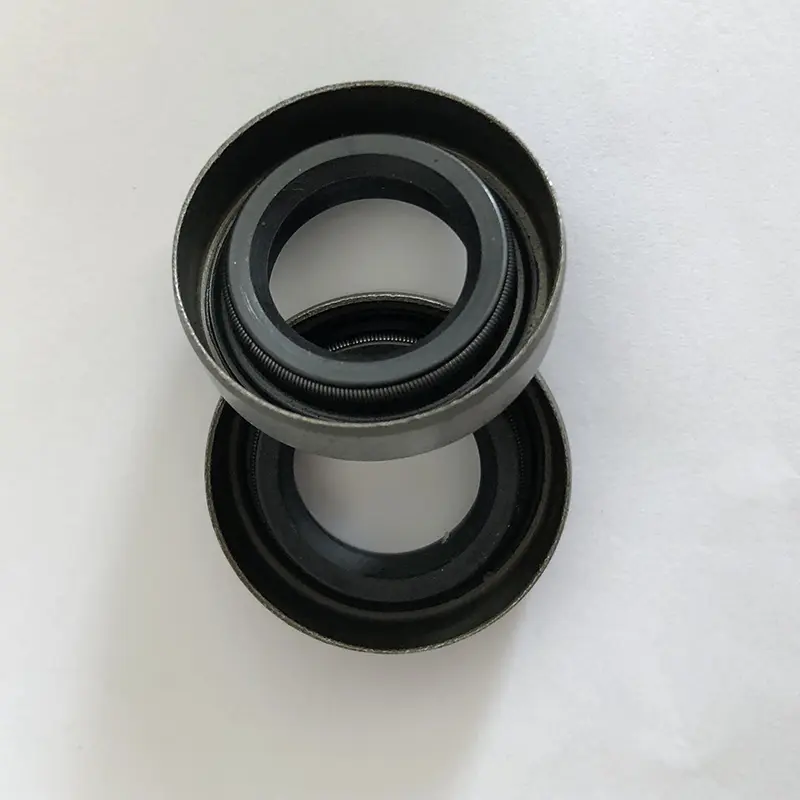

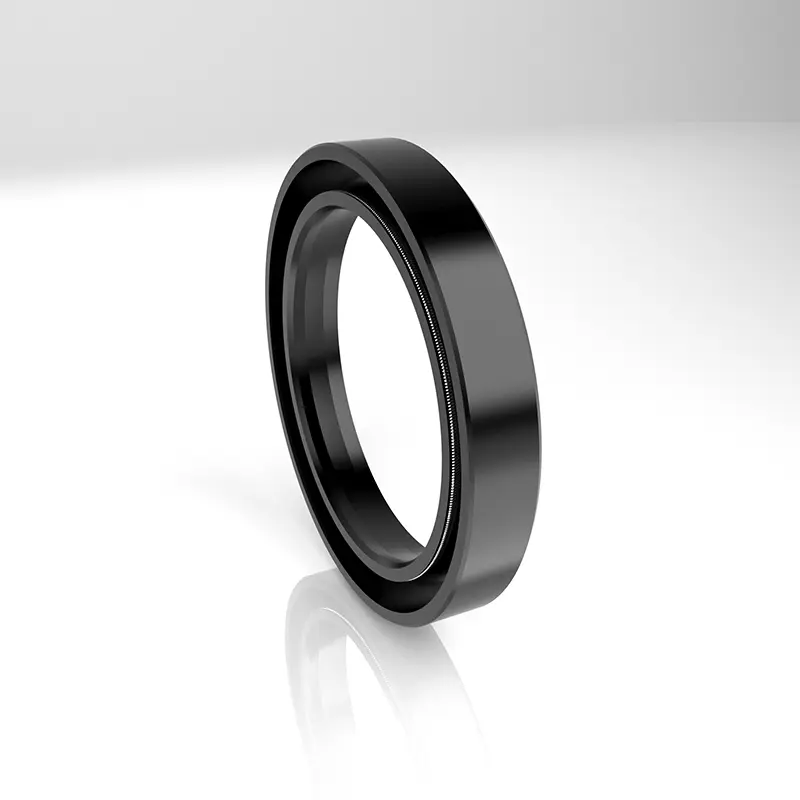

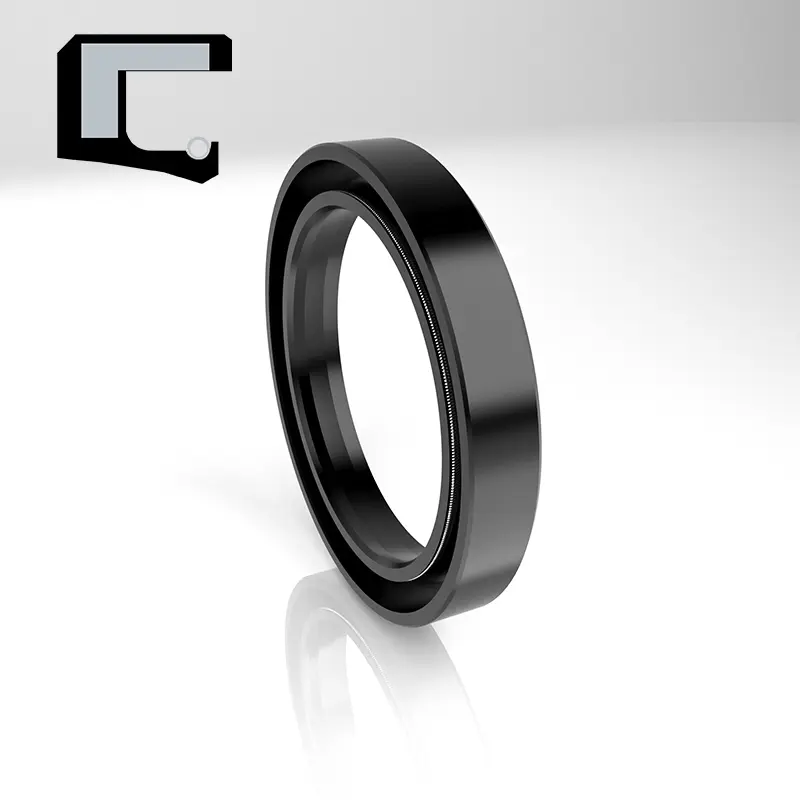

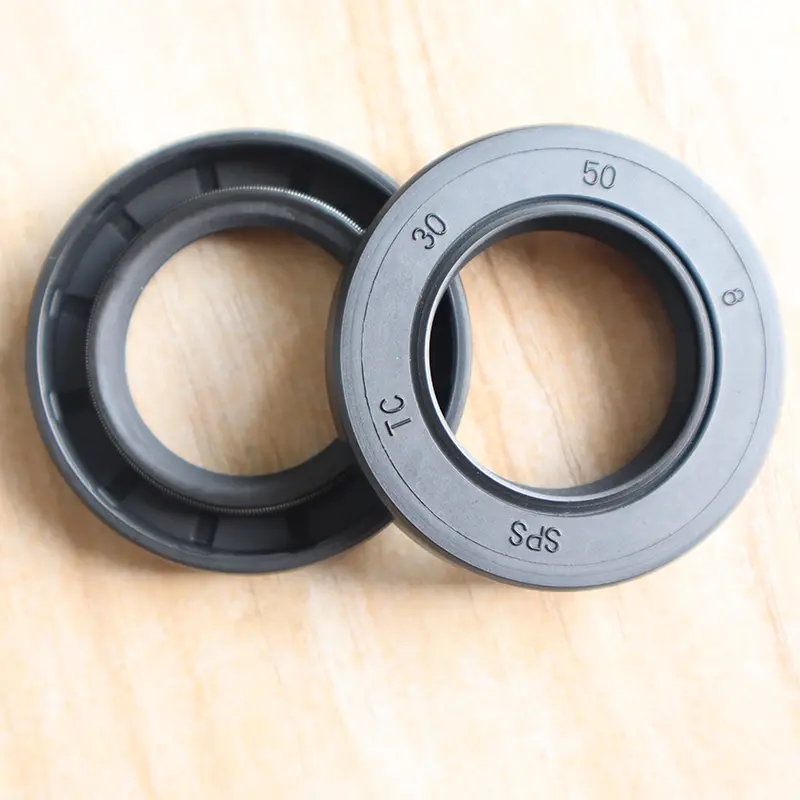

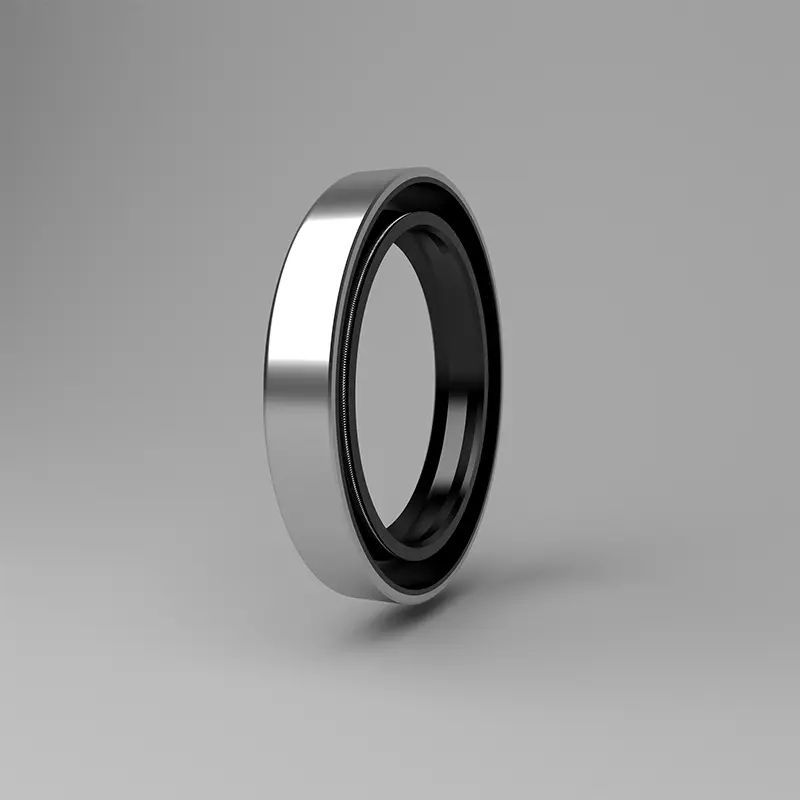

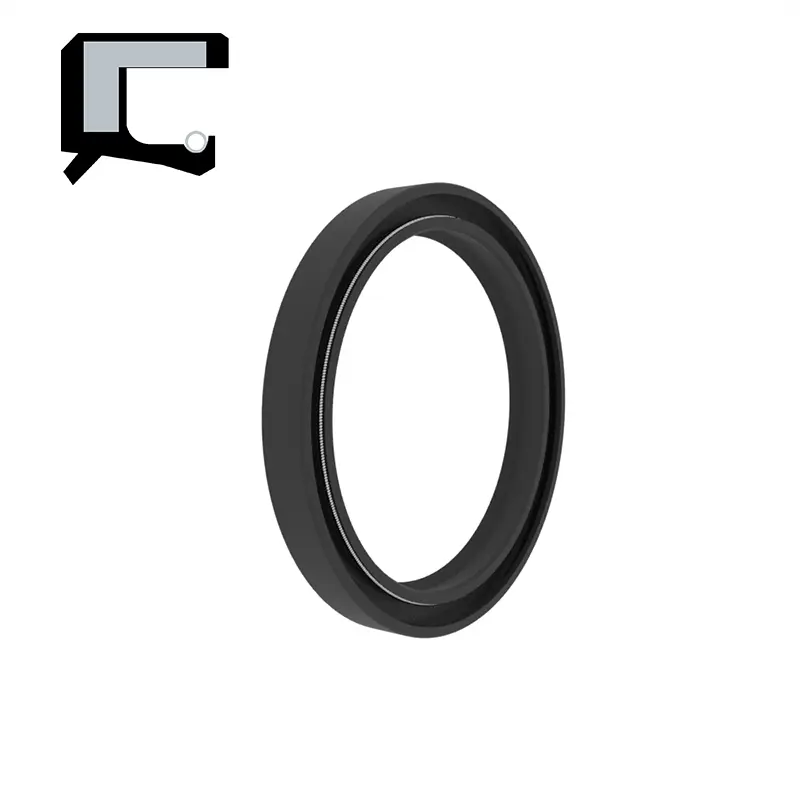

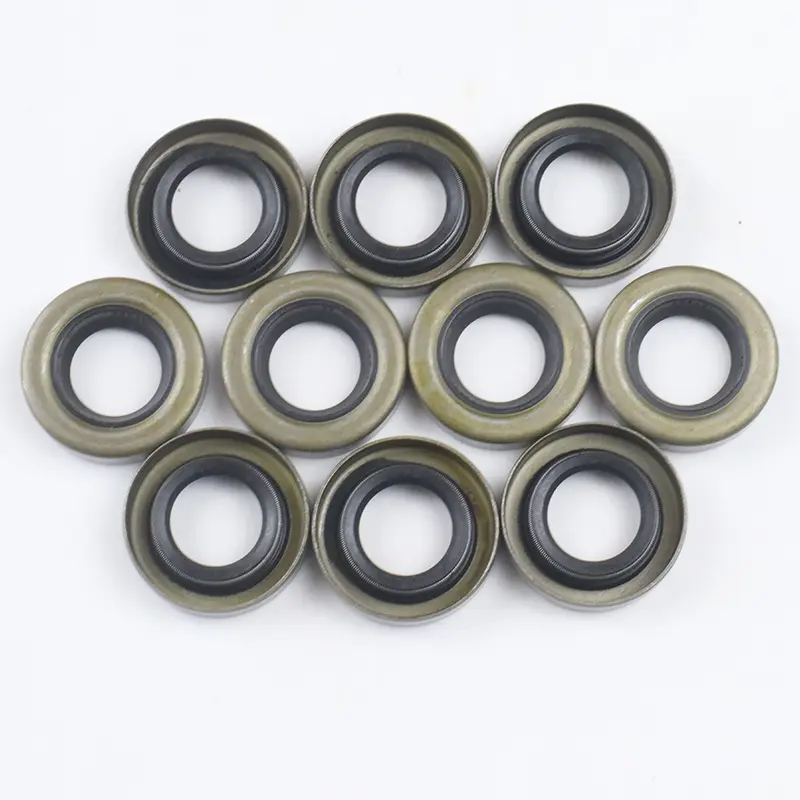

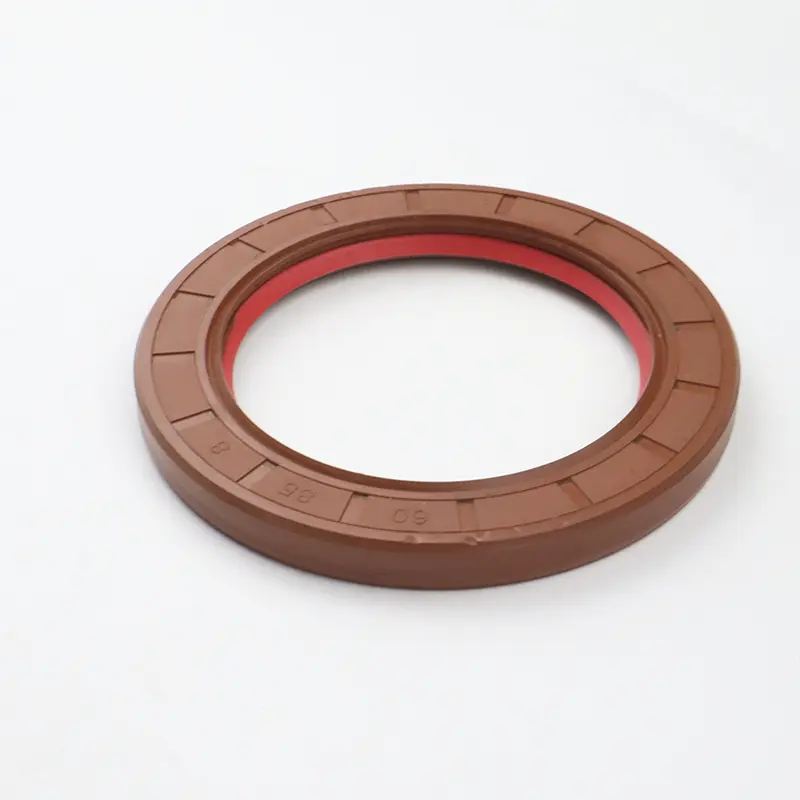

TC/SC/TB/SBオイルシールは、金属製のスケルトン、スプリング、ゴムの体で構成されています。金属スケルトンはサポートする役割を果たし、スプリングは密閉唇に放射状の力を適用します。 TC/TBには、ダストプルーフの補助唇が装備されています。これらの唇は、片側に培地があり、もう一方の側にほこりがある場合に適しています。 TB/SBは金属の外側の円であり、オイルシールを空洞でより硬く正確にしますが、低粘度とガス培地に対する外側の円のシール能力は限られています。取り付け中に外側の円にシーラントを適用することをお勧めします。
RCTCVダブルリップ高圧スケルトンオイルシールの機能は、一般に、潤滑油の漏れを防ぐために、出力部品から送信部品に潤滑が必要な部品を分離することです。

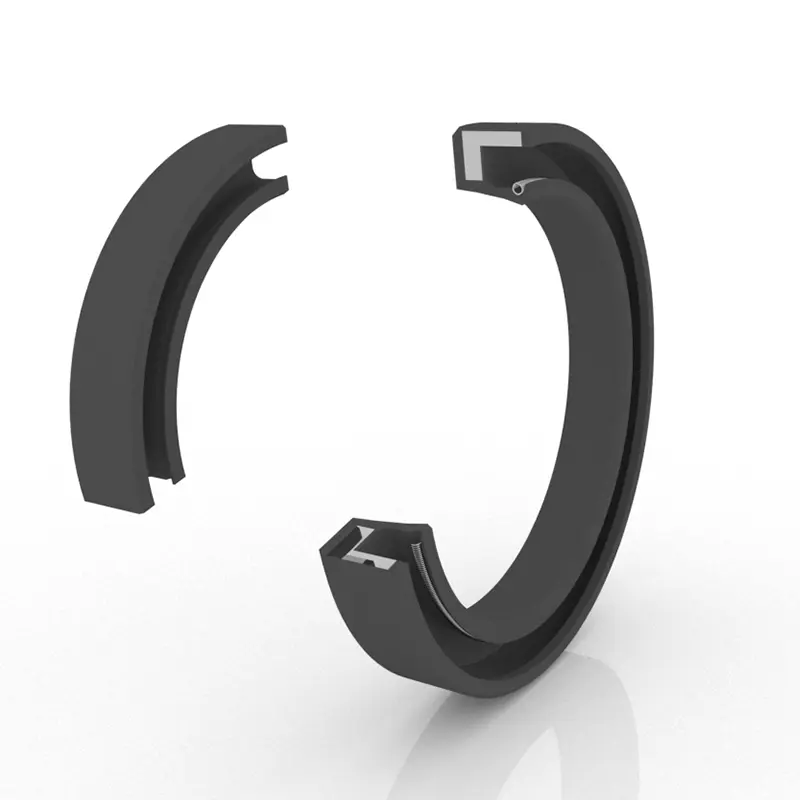

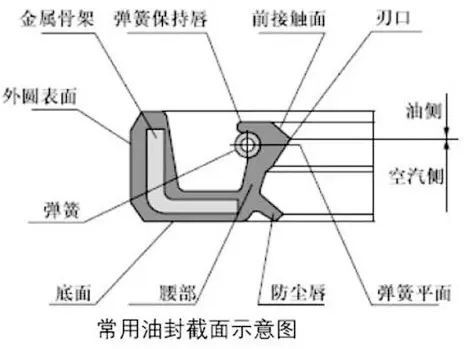

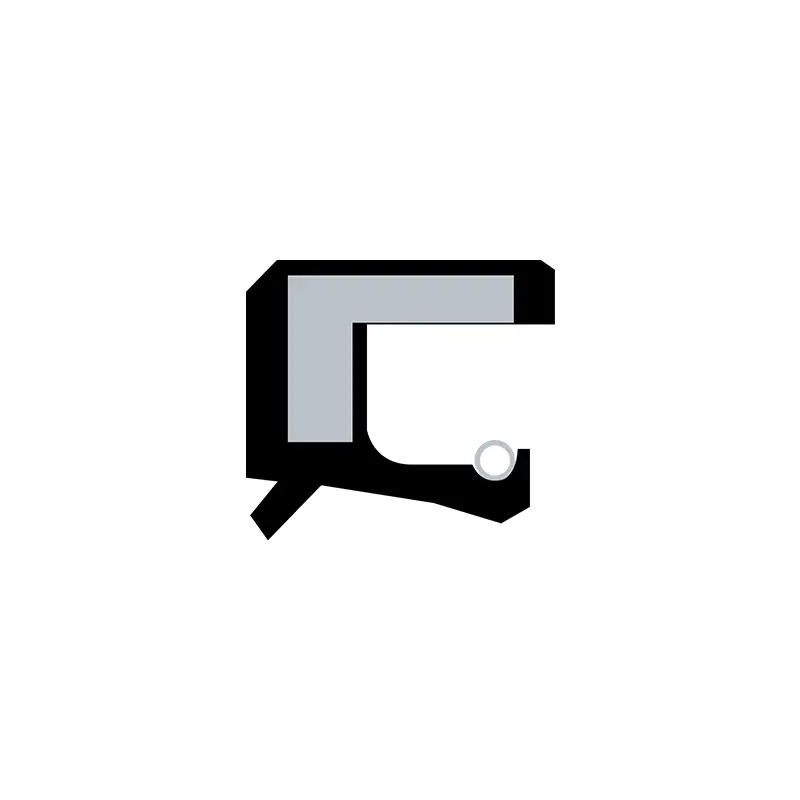

スケルトンオイルシール構造は、ボディのシーリング、スケルトンの補強、自己明るいコイルスプリングの3つの部分で構成されています。シーリングボディは、さまざまな部分に応じて、底、腰、最先端、シーリングリップに分割されます。通常、自由状態のスケルトンオイルシールの内径は、シャフトの直径よりも小さく、特定の「干渉量」があります。したがって、オイルシールがオイルシールシートとシャフトに挿入されると、オイルシールの端の弾性力と自己明るいコイルスプリングの収縮力がシャフトに放射状のクランプ力を生成し、それにより最良のシール効果を得ます。
RCTCNダブルリップ高圧オイルシールは、全体的な圧力強耐性の骨格設計で、唇の変形が小さく、圧力に露出した状況での回転シャフトを密閉するために使用されます。
製品機能とアプリケーション:
回転シャフトリップシールの設置構造と要件
1。シャフト材料:炭素鋼とステンレス鋼が一般的に使用されます。クロムメッキは、HRC40-45の高速で使用されます。
2。回転するシャフトと溝の設計:シャフトの表面は滑らかで、バリが除去されます。スパイラル加工マークは、ポンピング効果を生み出し、漏れを引き起こします。 RA0.1-0.5umの表面粗さでオイルシールの設置部分を粉砕することをお勧めします。そして、速度が上昇するにつれてスムーズになります。
設置と分解のニーズのために、シャフトと溝を面取りまたは丸くする必要があります。図1および2に示すように。

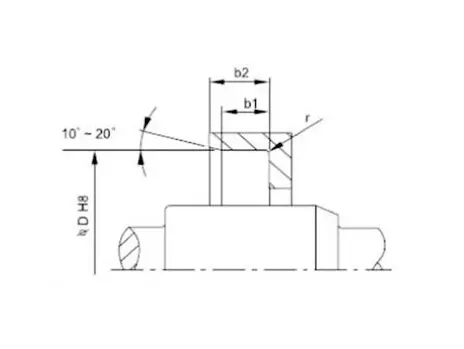

図1溝面積設計
シーリングの高さ b | B1(0.85xb) mm | B2(B+0.3) mm | r マックス。 |
7 | 5.95 | 7.3 | 0.5 |
8 | 6.80 | 8.3 | 0.5 |
10 | 8.50 | 10.3 | 0.5 |
12 | 10.30 | 12.3 | 0.7 |
15 | 12.75 | 15.3 | 0.7 |
20 | 17.00 | 20.3 | 0.7 |

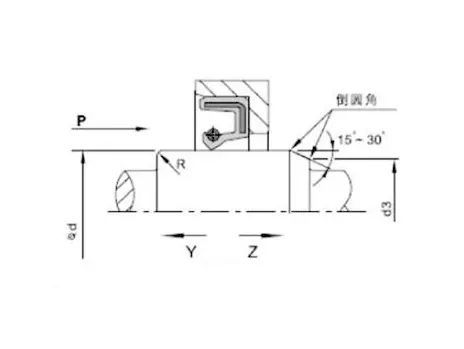

図2回転シャフトの面取り設計
d | D3 | R |
|
d | D3 | R |
<10 | D-1.5 | 2 | 70〜95 | D-4.5 | 5 | |
10〜20 | D-2.0 | 2 | 95〜130 | D-5.5 | 6 | |
20〜30 | D-2.5 | 3 | 130〜240 | D-7.0 | 8 | |
30〜40 | D-3.0 | 3 | 240〜500 | D-11.0 | 12 | |
40〜50 | D-3.5 | 4 | 500〜800 | D-14.0 | 14 | |
50〜70 | D-4.0 | 4 | 800〜1250 | D-18.0 | 16 |

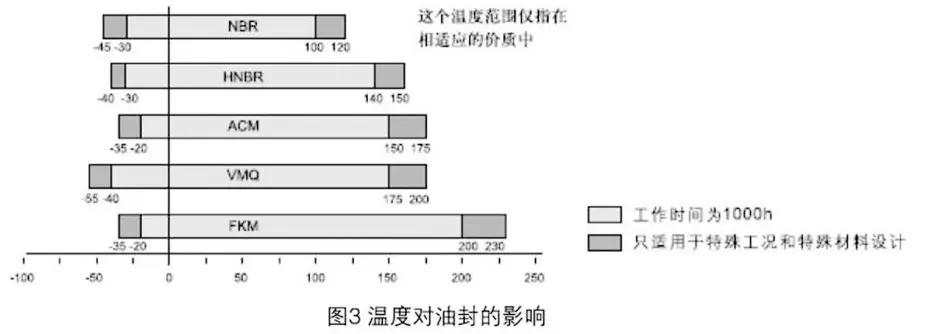

回転シャフトリップシールのシーリング効果に影響を与える要因は多数あります。オイルシール自体の材料と構造に加えて、中程度、温度、圧力、潤滑、速度、粗さなどの他の要因もシーリング効果に直接影響し、これらの要因はしばしば相互作用します。次のチャートは、ユーザー参照専用です。
回転シャフトリップシールの設置:慎重な設置は、オイルシールがうまく機能するための前提条件です。
インストール図(キャビティの設置) | ||
正しいインストール方法 | 適用可能な労働条件 | 間違ったインストール方法 |
![]() |
オイルシールの端面が空洞の端面と洗い流される場合にのみ適用されます。押しデバイスが迅速に移動すると、オイルシールをまっすぐに配置する必要があります。そうしないと、押すことができます。 |
|
![]() |
オイルシールの端面が空洞の端面よりも低い状況に適しています。プレスデバイスがより速く移動すると、オイルシールも適切に配置できます。ただし、このタイプの構造フィクスチャー自体には放射状の位置がないため、フラットプレートの軸方向の垂直性とプレスデバイスの圧力シャフトは、一定の精度に達する必要があります。 |
![]() |
![]() |
オイルシールの端面が空洞の端面よりも低い状況に適用されます。押しデバイスが迅速に移動した場合、オイルシールが正しく配置されるようにする必要があります。そうしないと、押し付けられる可能性があります。 |
![]() |
![]() |
圧力機器のないメンテナンスまたは簡単な設置条件にのみ適しています。インストールプロセスを完全に均一に押すことはできないため、さまざまなインストールの問題が必然的に発生します。これは主に、設置中の放射状偏差を防ぐためであり、オイルシールの変形、または設置中に一時停止によって引き起こされるオイルシール交配部(外側円)へのゴム押出損傷を引き起こす可能性があります。したがって、このインストール方法は通常推奨されません。 |
![]() |

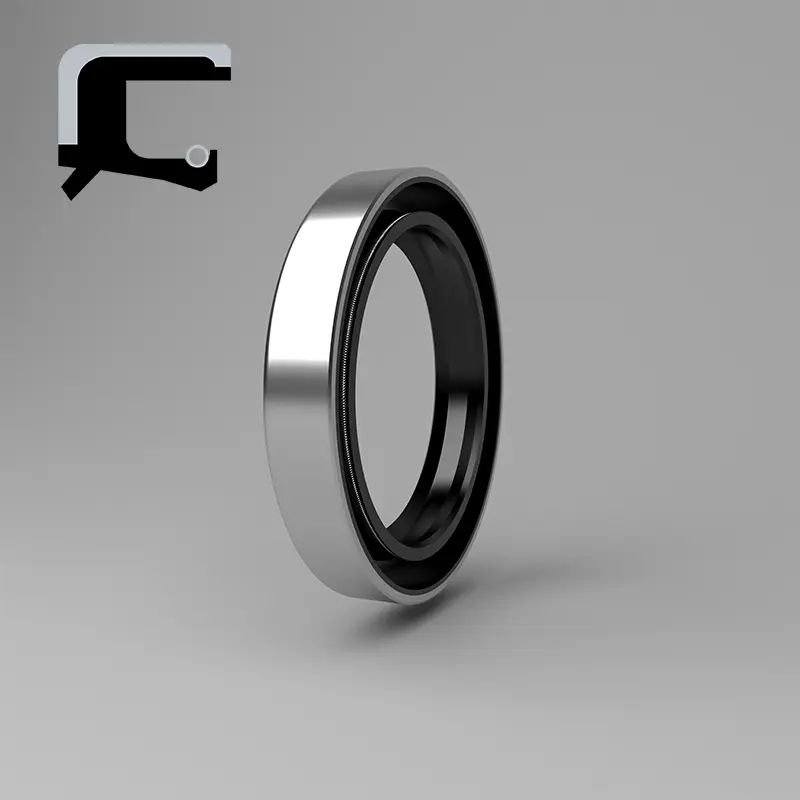

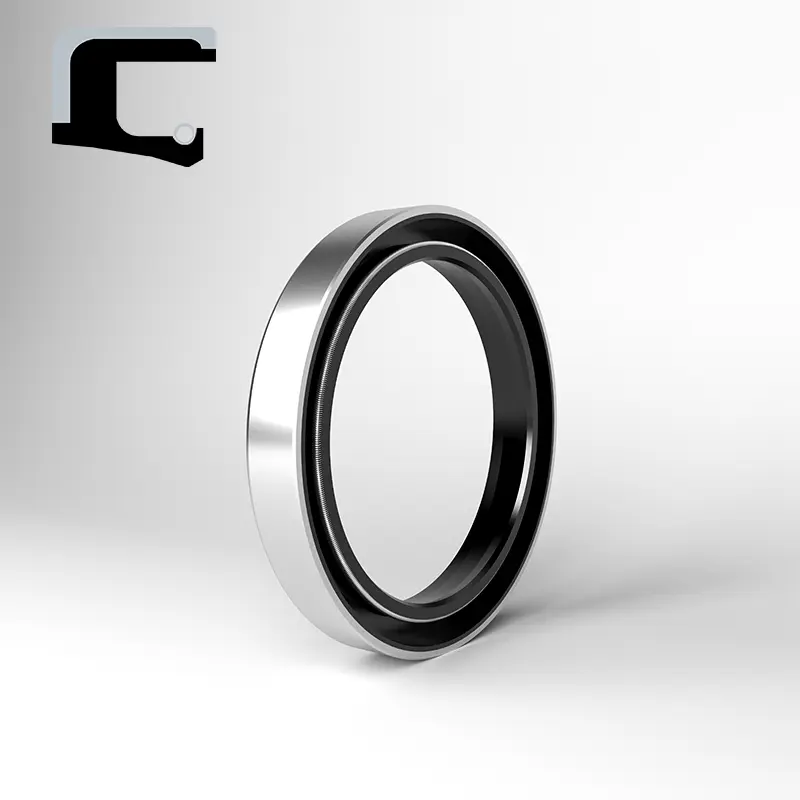

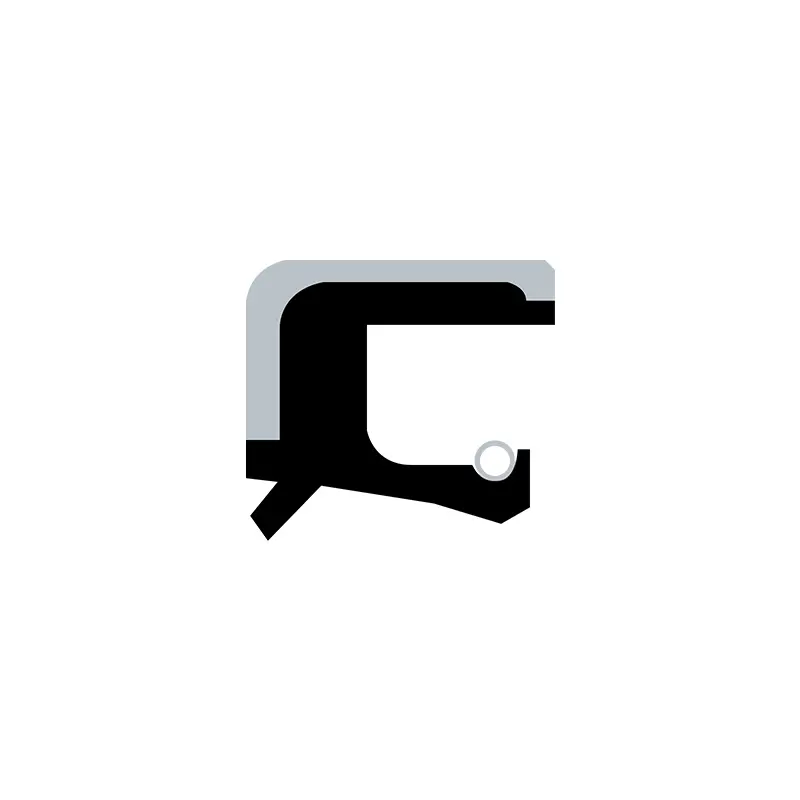

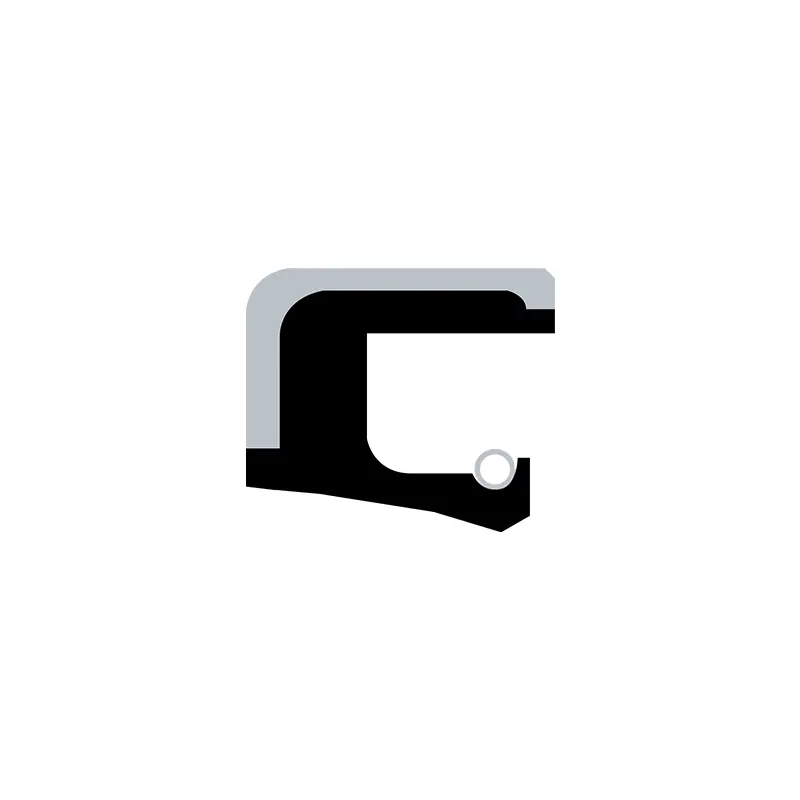

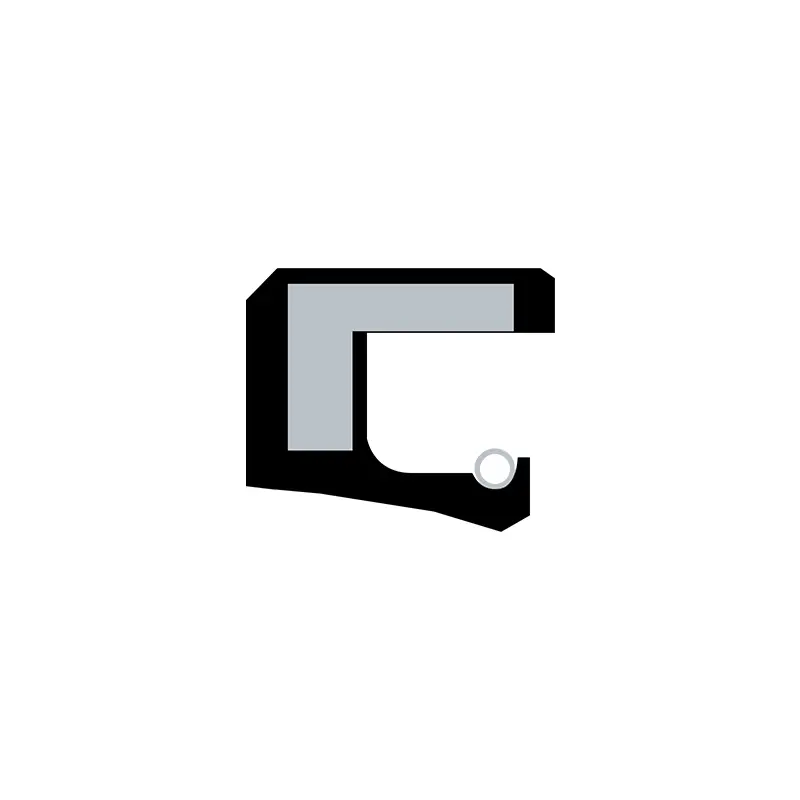

TC/SC/TB/SBオイルシール:
断面形状 | モデル | 応用 | プレッシャー | 温度 | スピード | 中くらい | 材料 |
![]() |
TC | シーリング、防塵 | 0.03mpa | -30〜+160 | 20m/s | 潤滑油、グリース | NBR/FKM+炭素鋼 |
![]() |
SC | シーリング | |||||
![]() |
TB | シーリング、防塵 | -30〜+100 | 25m/s | 水、油、グリース | NBR+炭素鋼 | |
![]() |
SB | シーリング |
