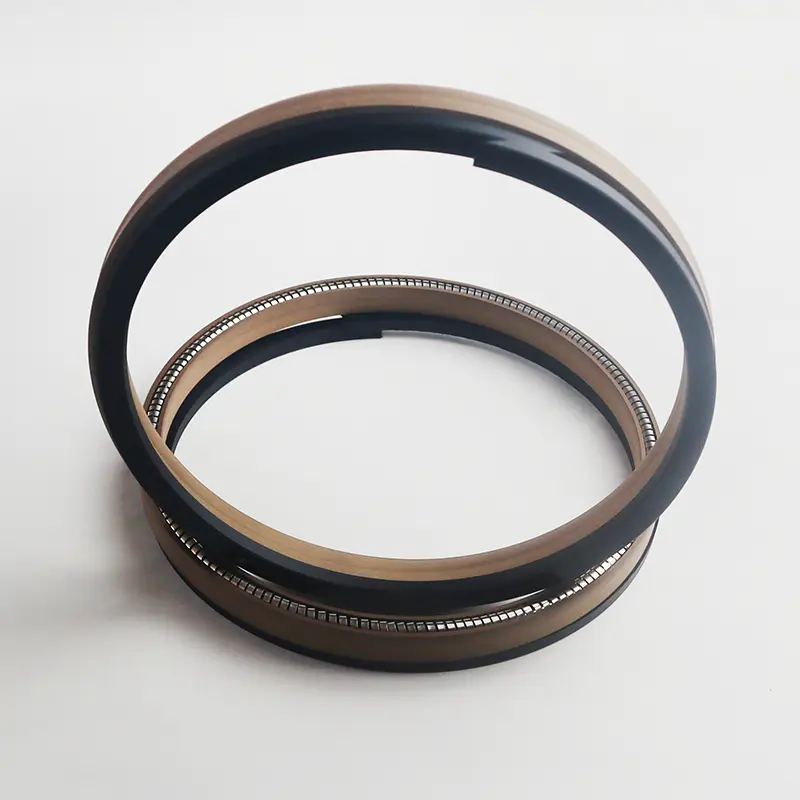

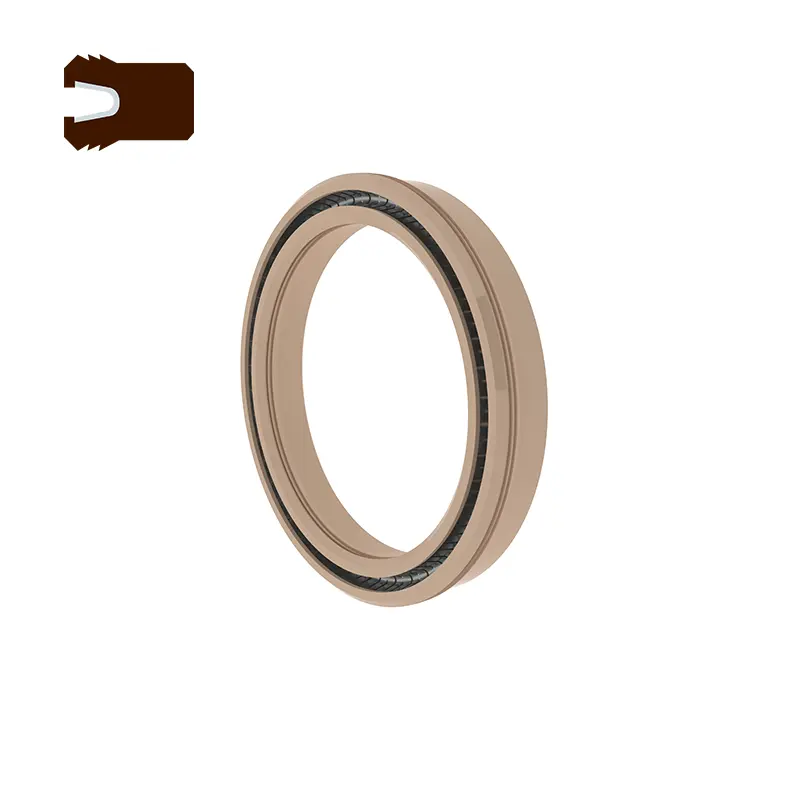

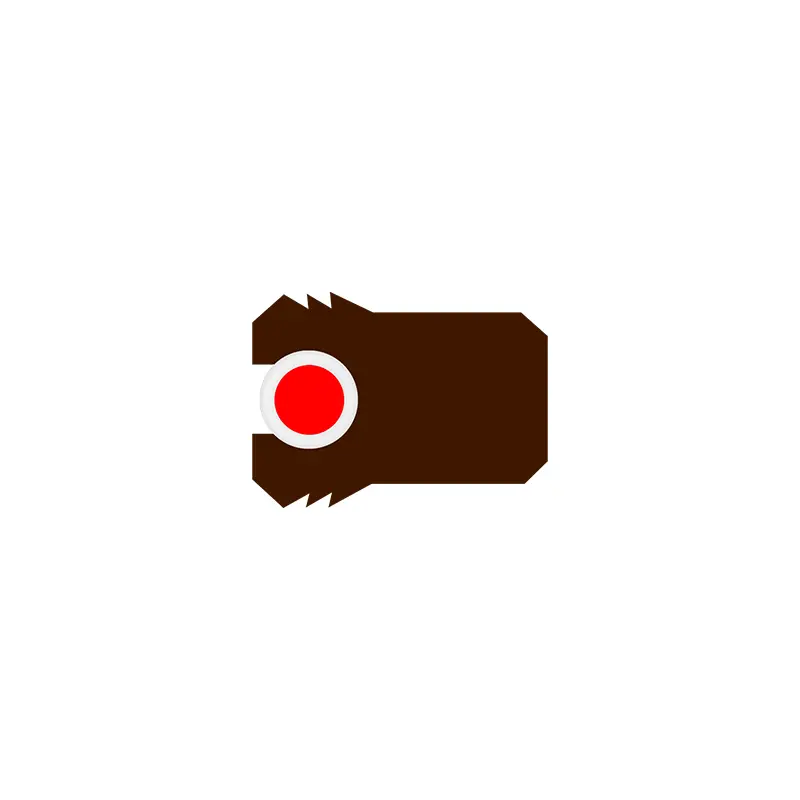

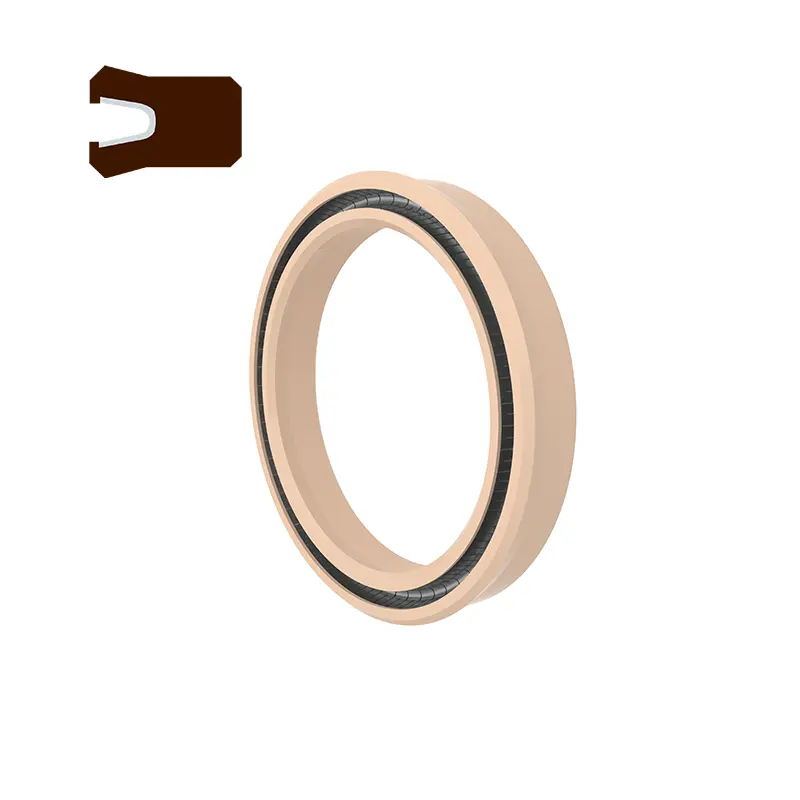

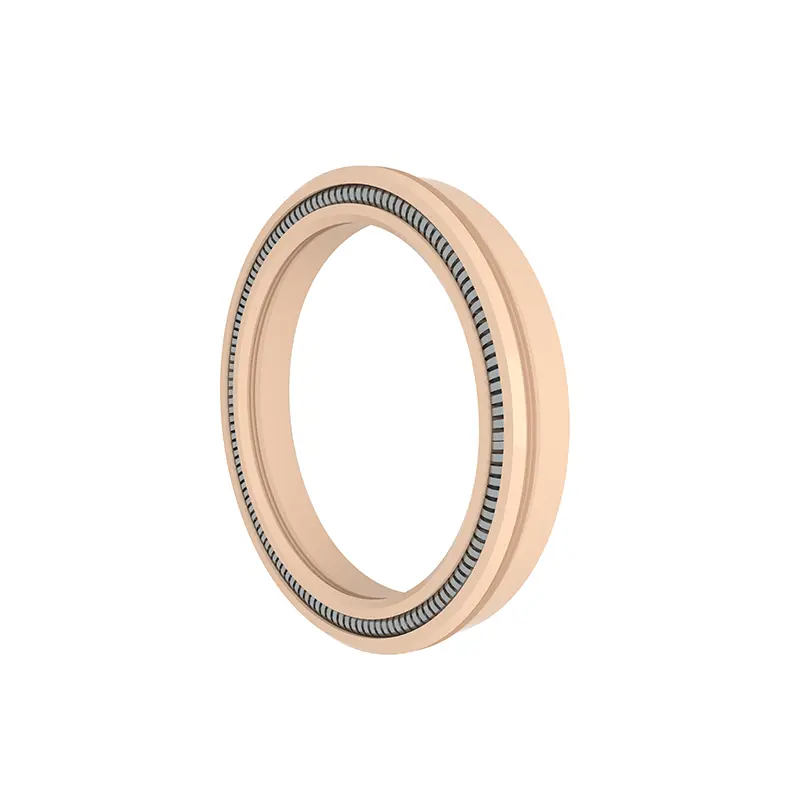

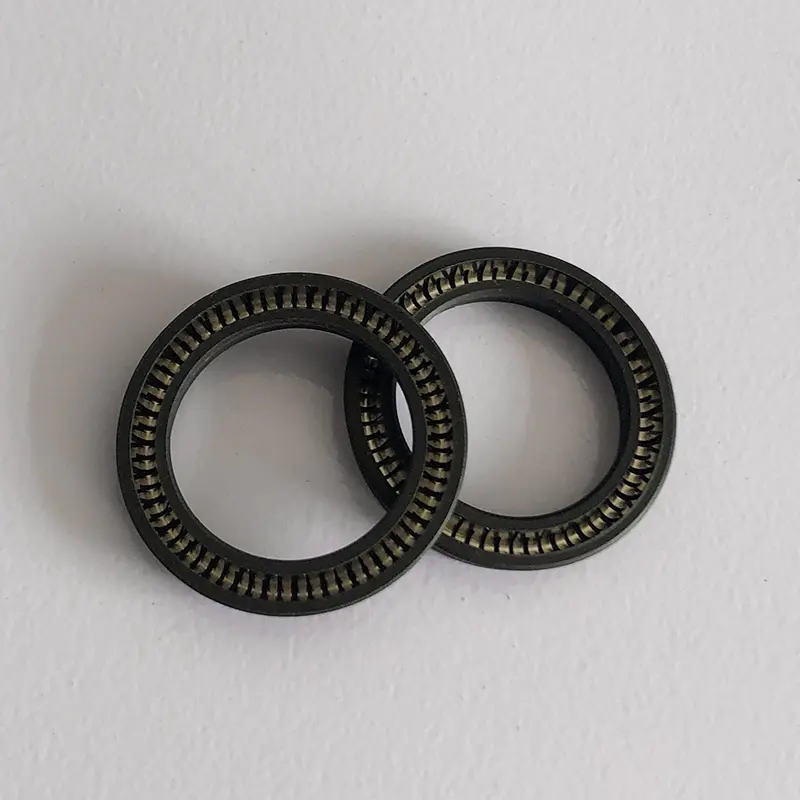

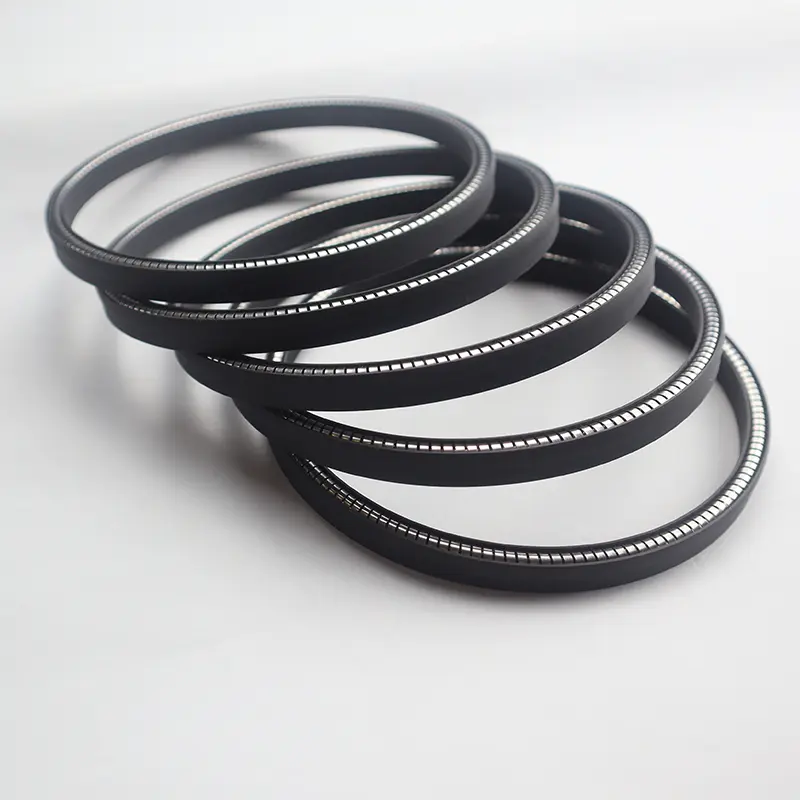

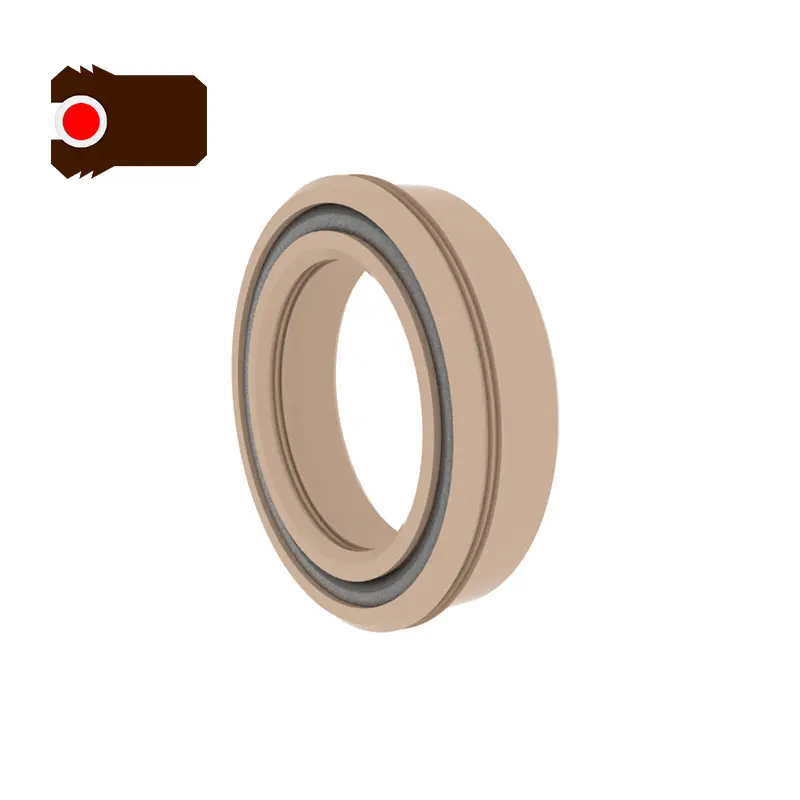

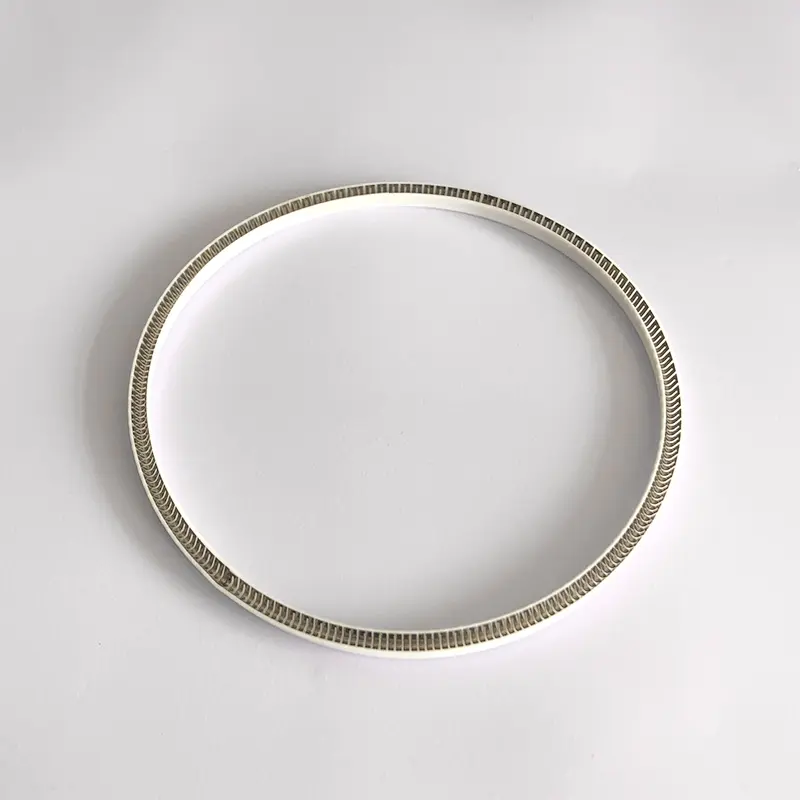

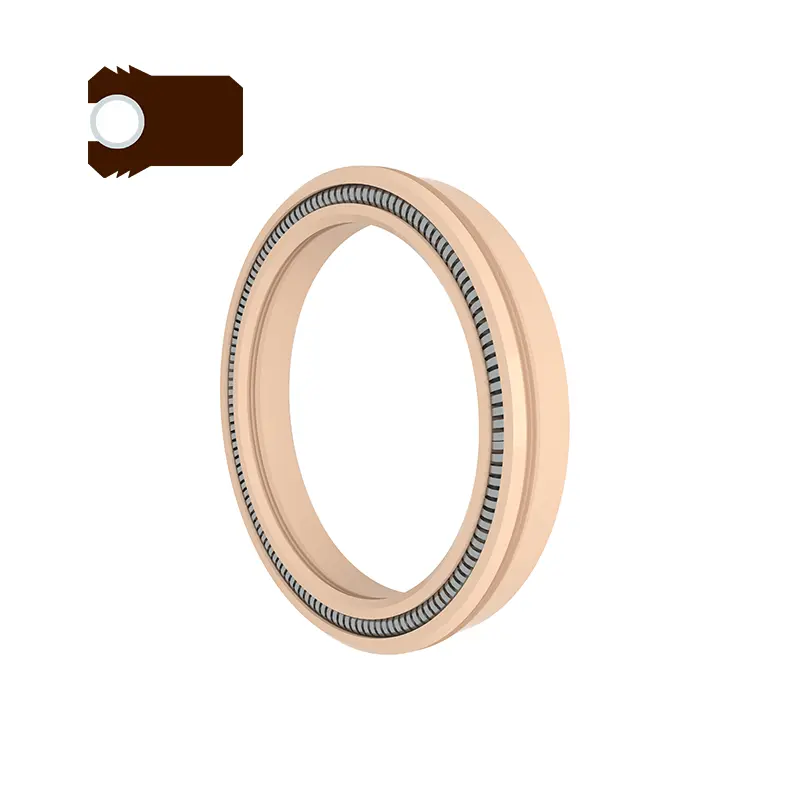

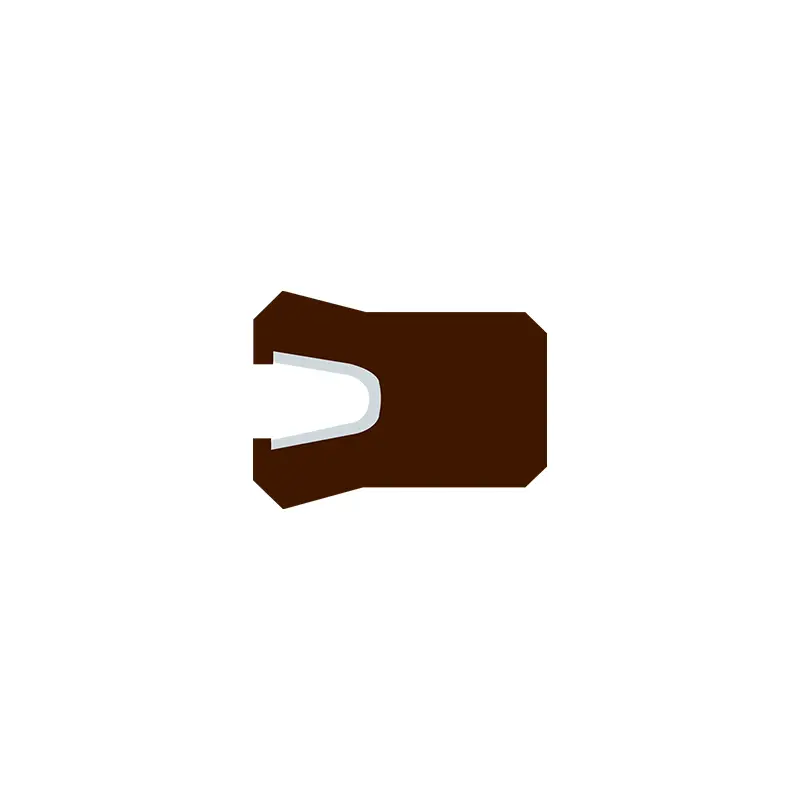

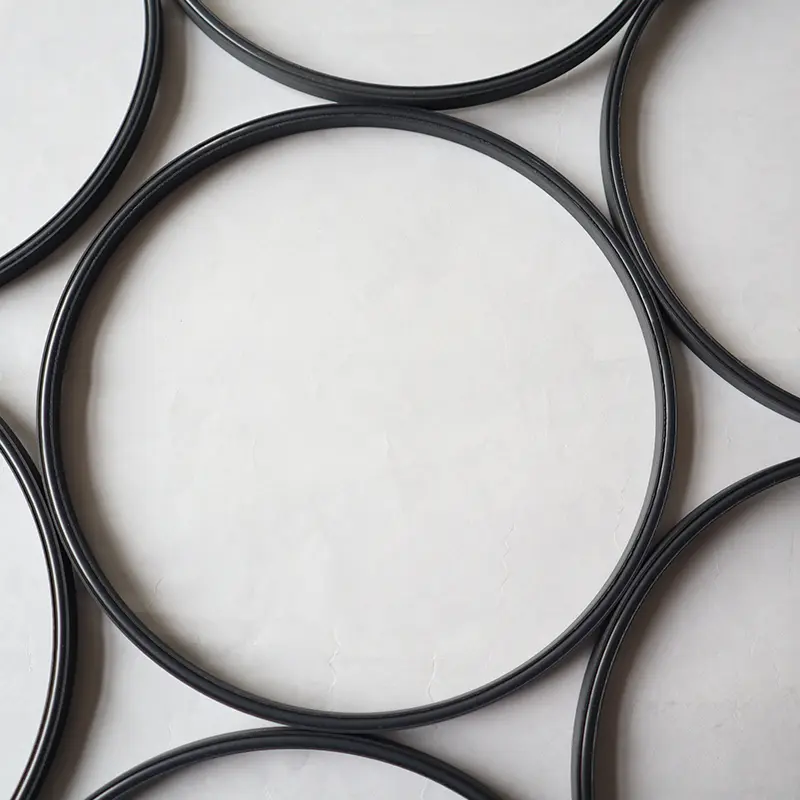

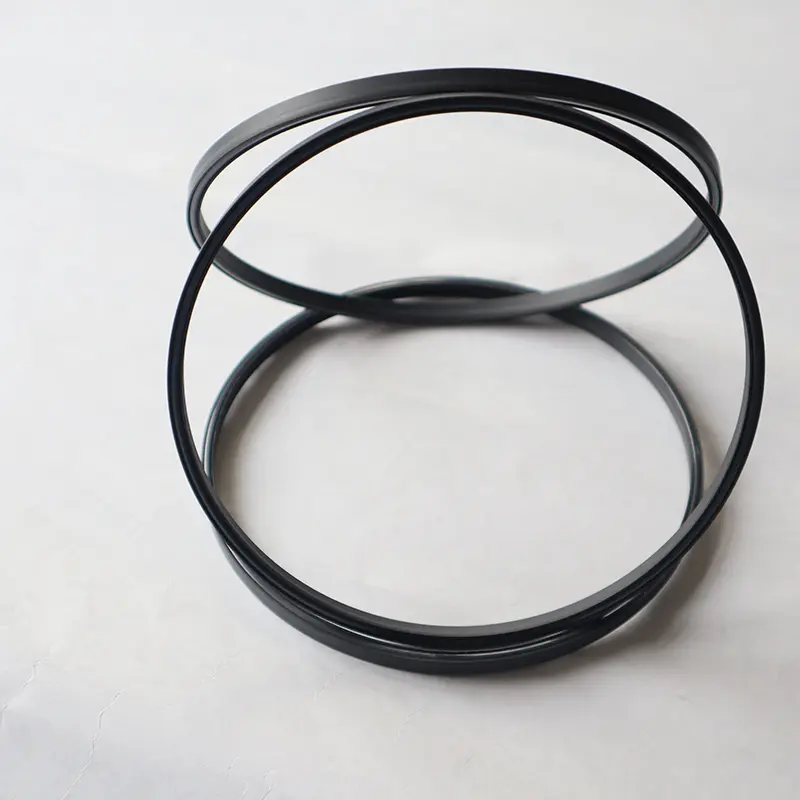

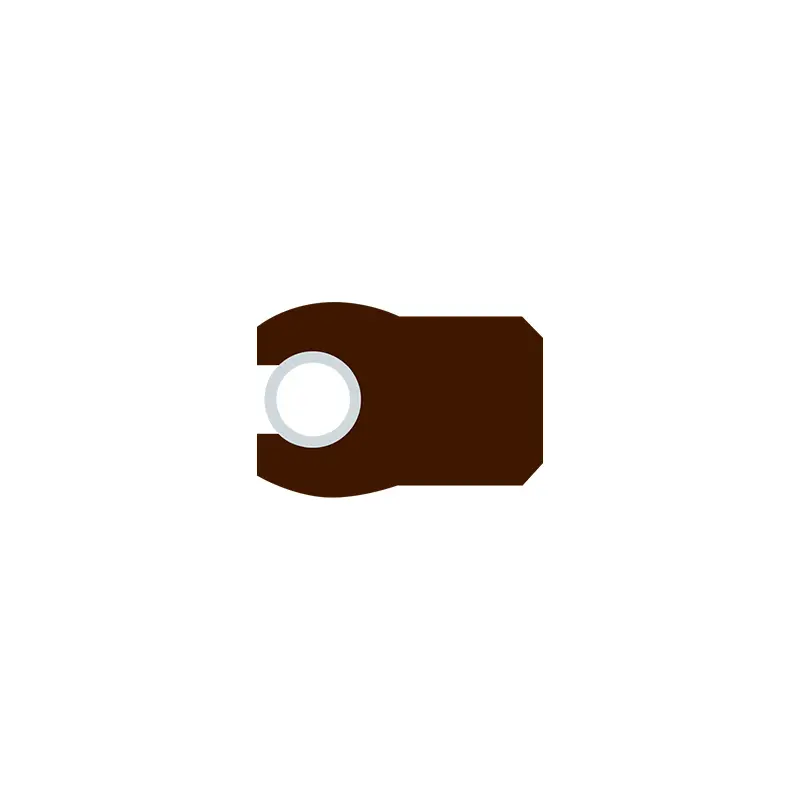

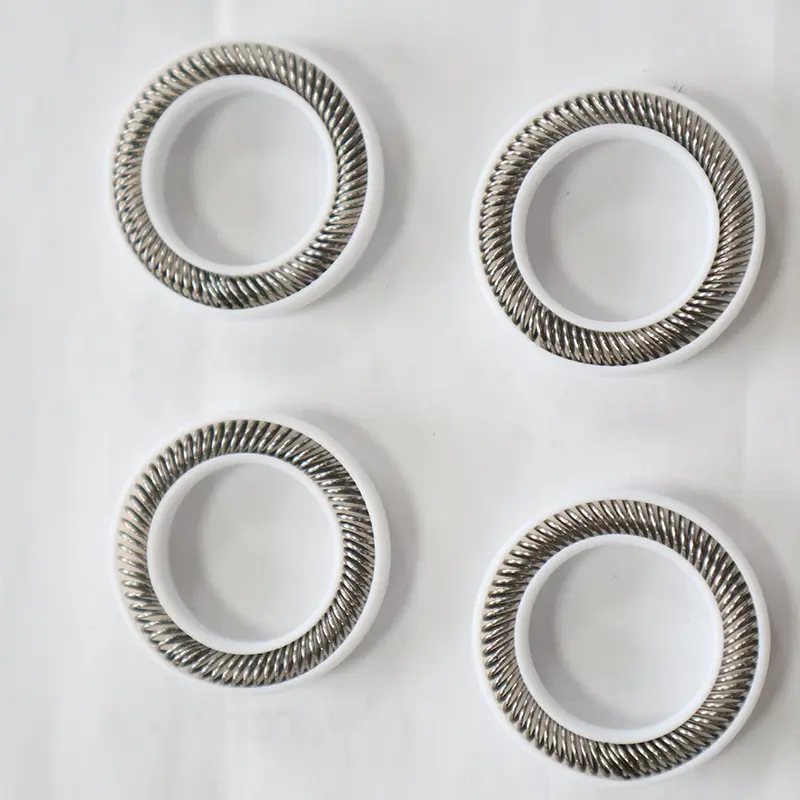

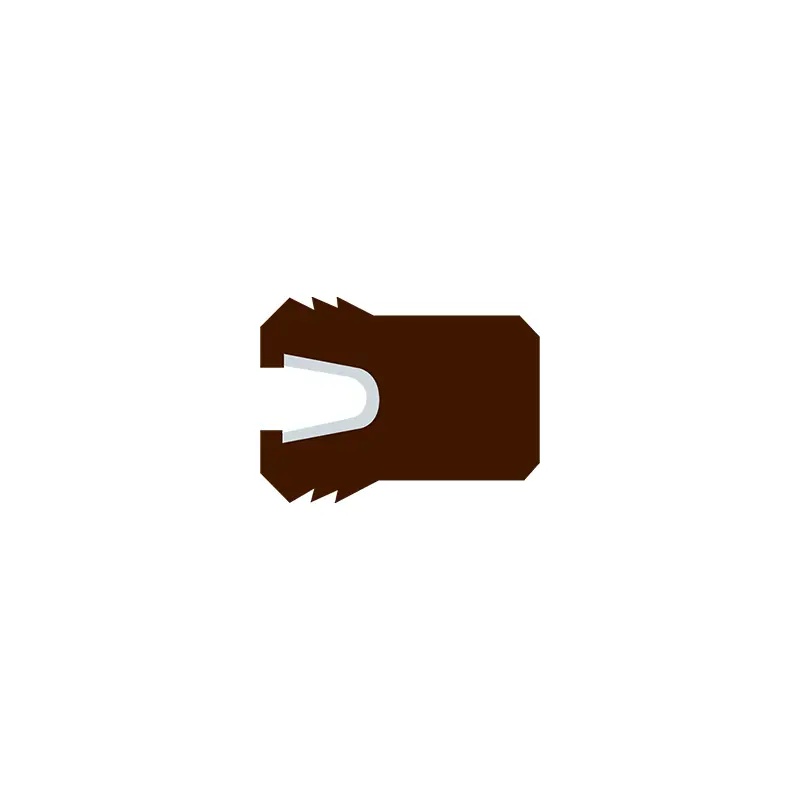

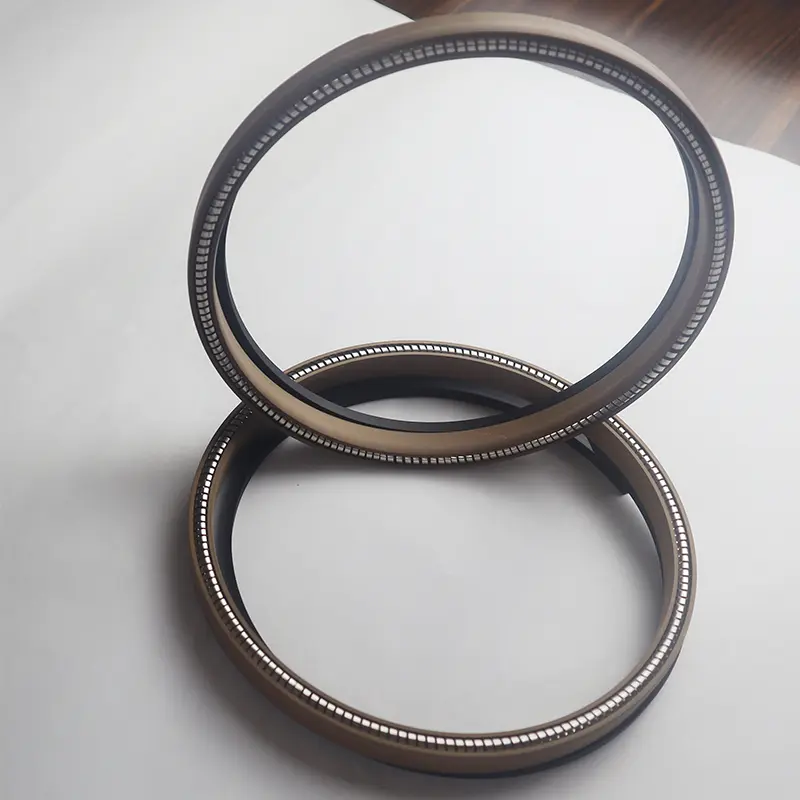

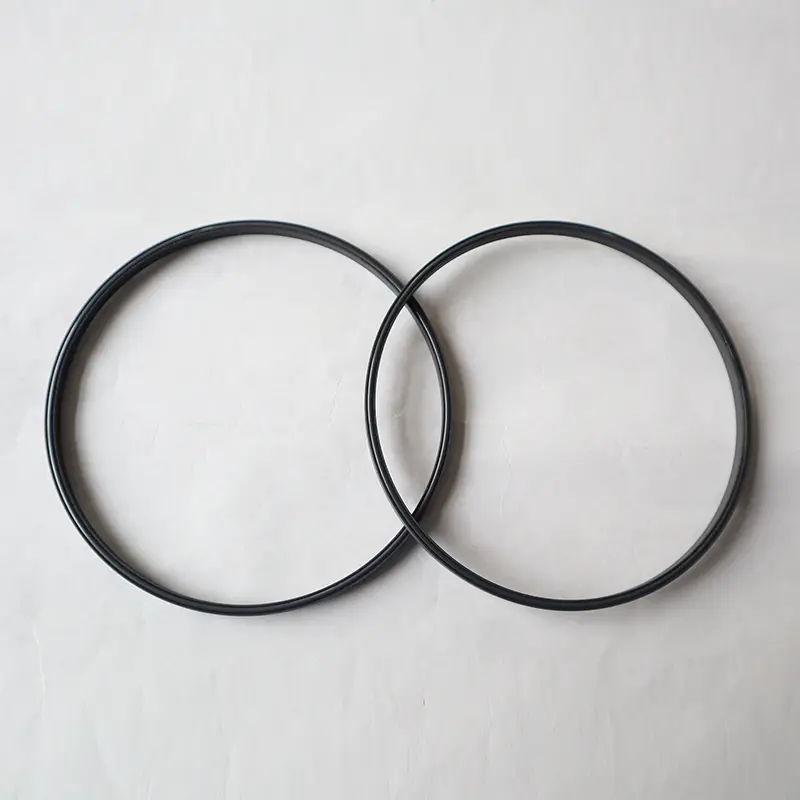

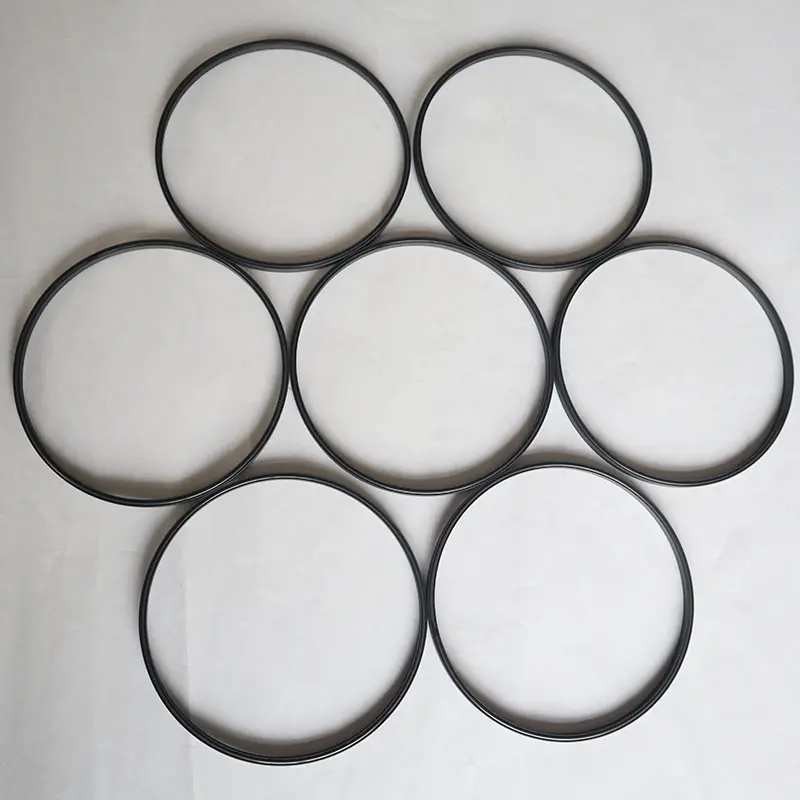

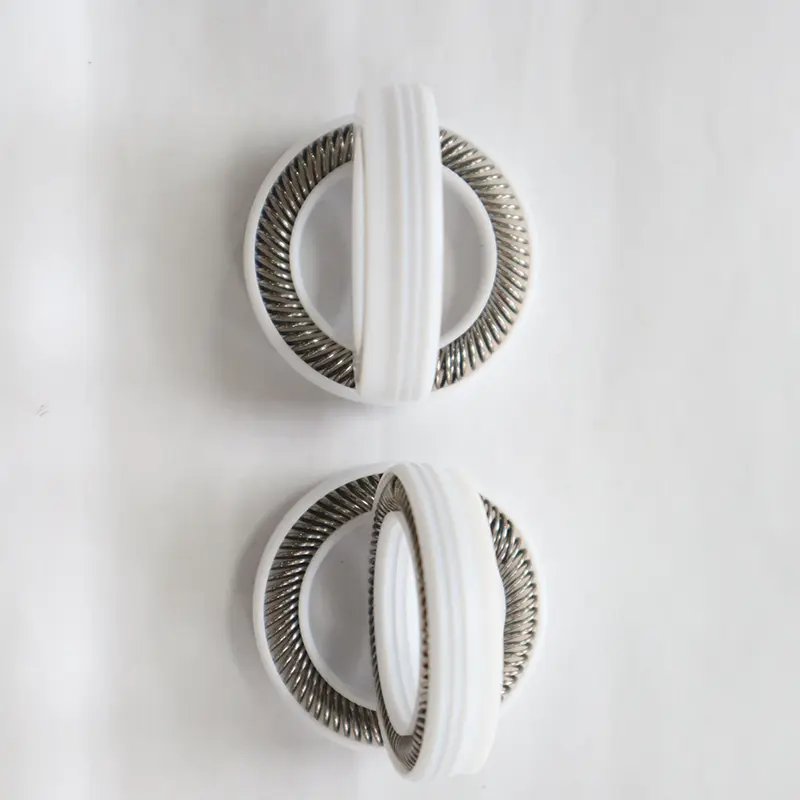

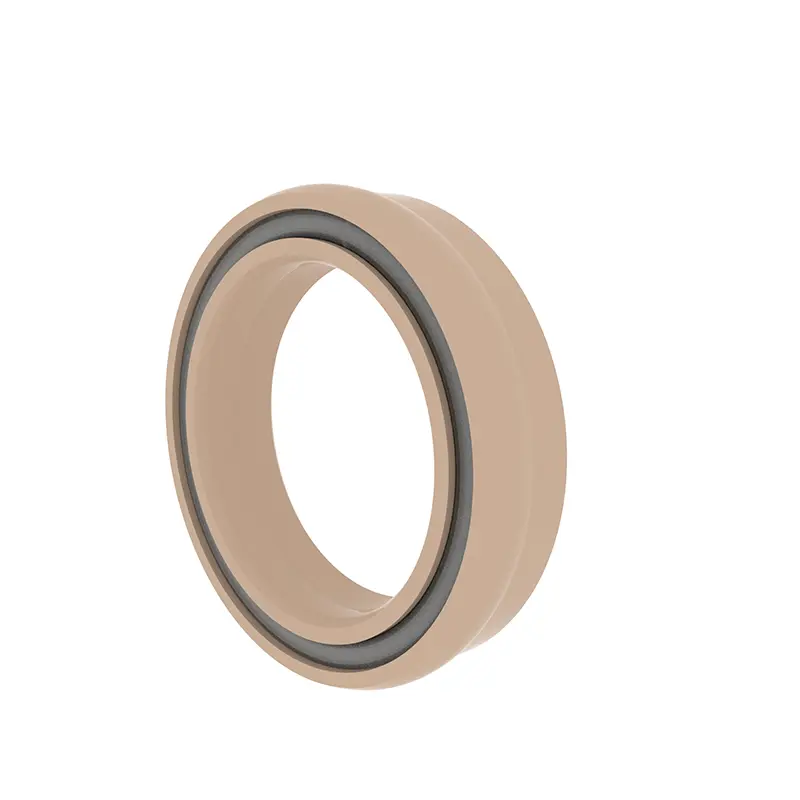

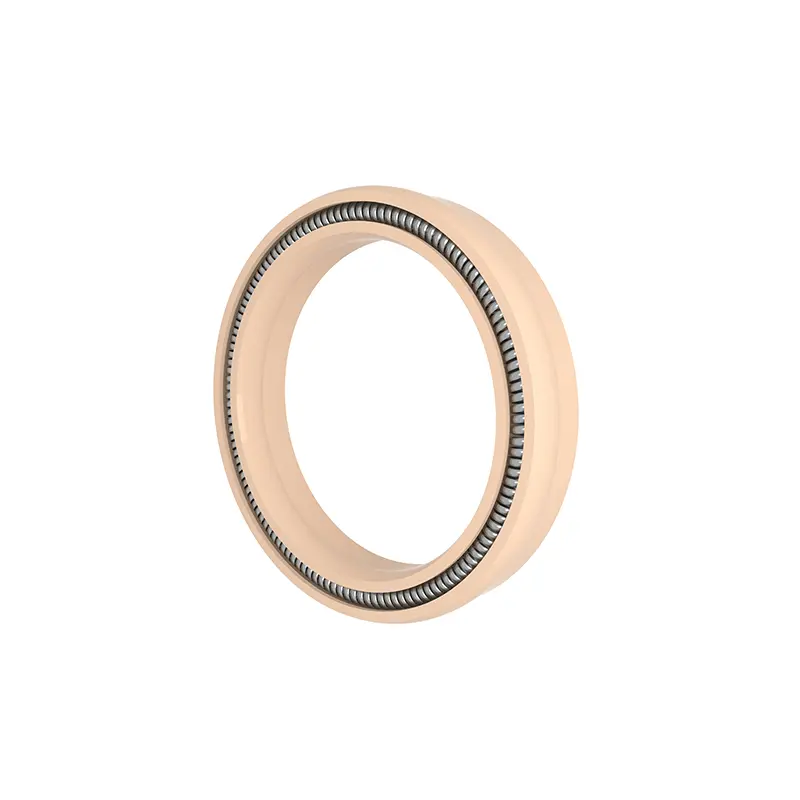

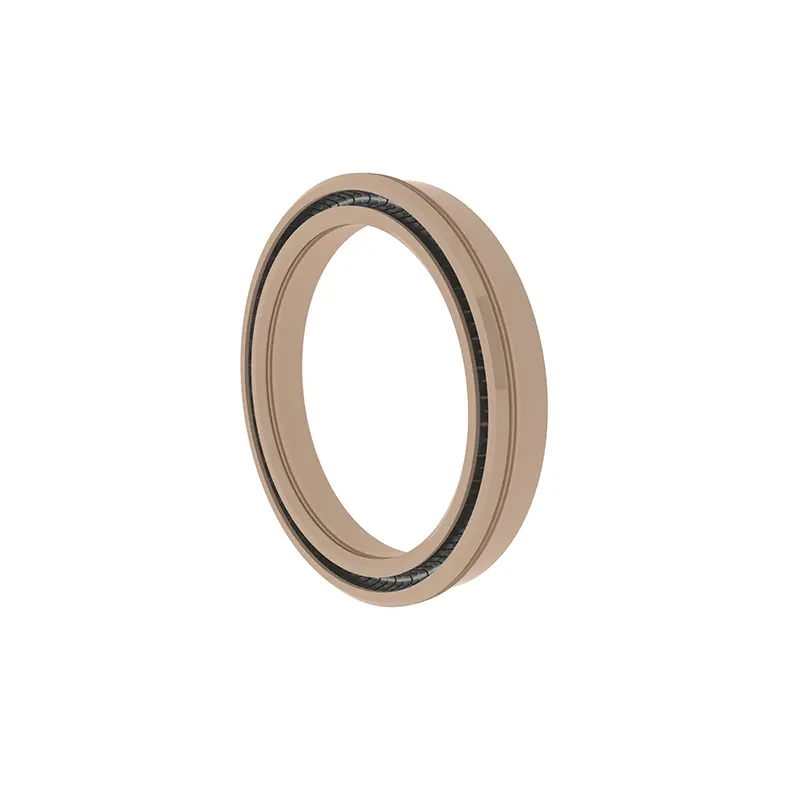

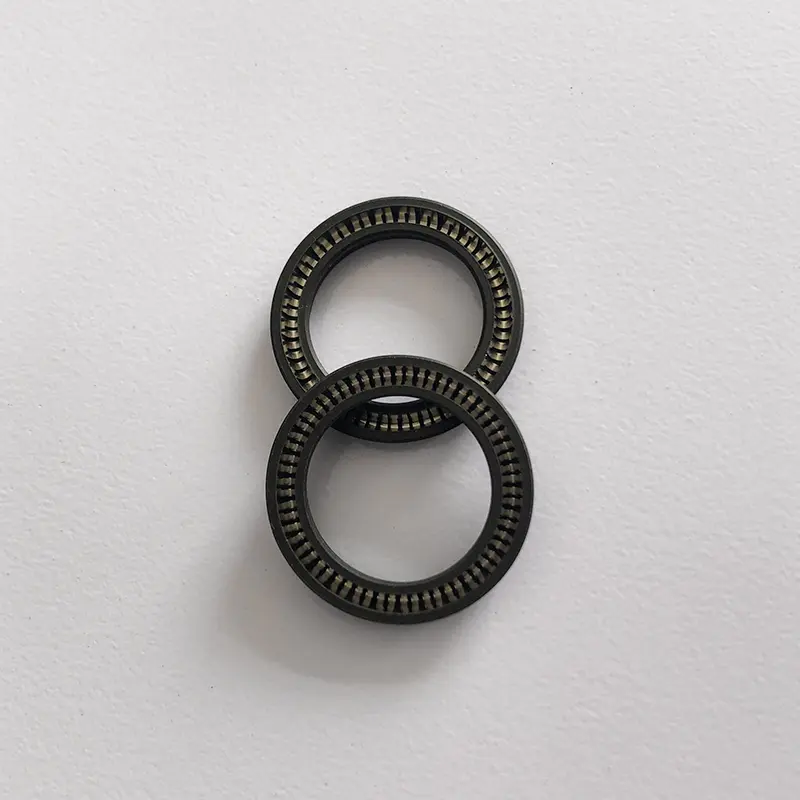

FS Universal Spring Energized Sealは、さまざまな産業シナリオに適した対称構造とユニバーサルシャフトホールを備えたシャフトホールの高性能ユニバーサルスプリングエネルギーシールです。この一連の製品は、タイプ、Bタイプ、BOタイプ、Cタイプ、Dタイプ、およびDOタイプに分割されています。その中で、BOタイプとDOタイプは、優れたメディア抵抗を備えた高機能プラスチックとコーティングされたOリングの組み合わせを採用しています。 Cタイプ、Dタイプ、およびDOタイプの歯の唇構造を採用して、特に40MPAを超える圧力のある高圧労働条件に適したシーリング能力をさらに向上させます。
FS Universal Spring Energized Sealは、さまざまなシーリングリング材料（PTFE、UPE、PKなど）およびステンレススチールスプリング（O字型またはV字型のオプション）をサポートし、さまざまなメディアや労働条件で優れたパフォーマンスを発揮できます。シャフトホールのユニバーサル設計は、選択と設置プロセスを簡素化し、高圧油圧システム、空気圧装置、および化学物質、石油、エネルギーなどの分野での特別なメディアシーリングで広く使用されています。
製品機能とアプリケーション：
該当する労働条件（制限値が同時に表示されないでください）
| 圧力MPa | 速度m/s | 温度℃ | 中くらい | |
| <40、適用可能な溝幅l > 40mpa、溝の幅L1を適用してください | <10 | /to -35〜+250 | 他の -200〜+250 | すべての液体、化学物質、ガス |
材料の選択
1。BO、doエラストマー：コーティングされたOリング。
2。シーリングリング材料：PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。

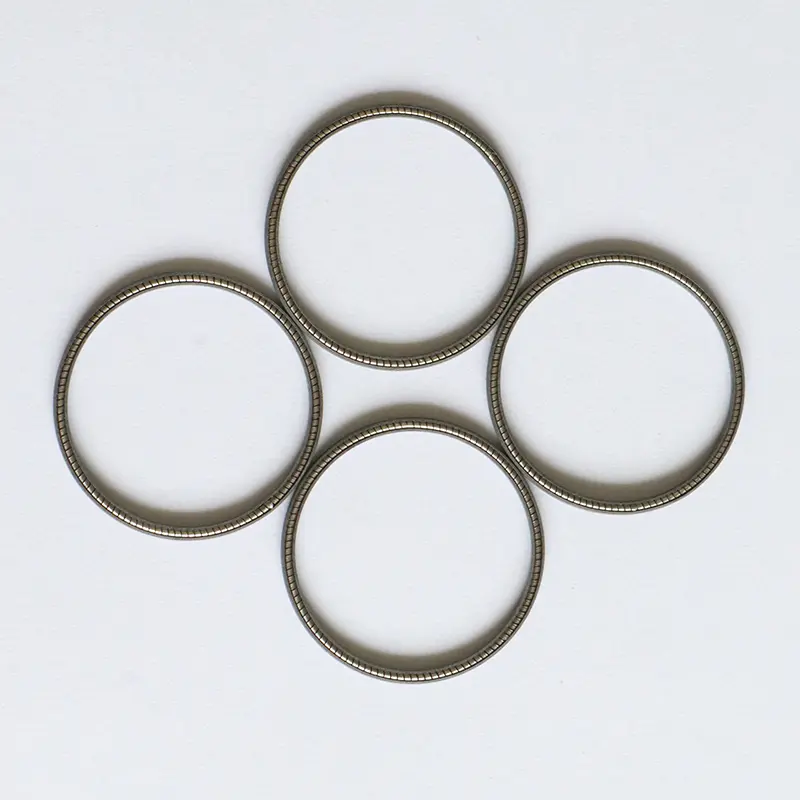

3.ステンレススチールスプリングは、O字型のスプリングとV字型のスプリングを選択できます。
注文例
FS-A-40*46*4.7-PTFE4 D*D*L A-Type PAN SEAL、シーリングリング材料はPTFE4、
FS-BO-40*46*4.7-PTFE4、D*D*L BO-TYPEパンシール、シーリングリング材料はPTFE4、Oリングコーティング付き

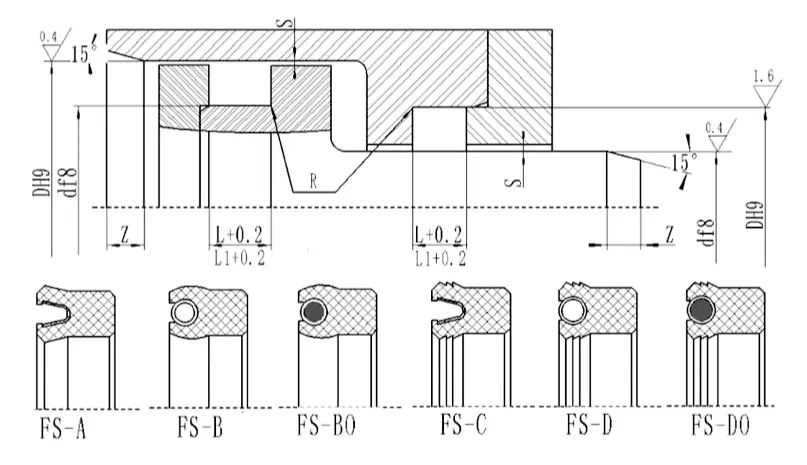

仕様（パラメーター範囲内のすべてのサイズが利用可能）
| d | D | L+0.2 | L1+0.2（圧力> 40mpaに適用） | ラジアルクリアランスSMAX | 面取りの長さ zmin | rmax | |
| <20MPA | <40mpa | ||||||
| 3〜10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10〜22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22〜50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48〜150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150〜400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
注：必要な仕様はこの表に記載されていません。お問い合わせください。
最大1600mmの製品を提供できます。
