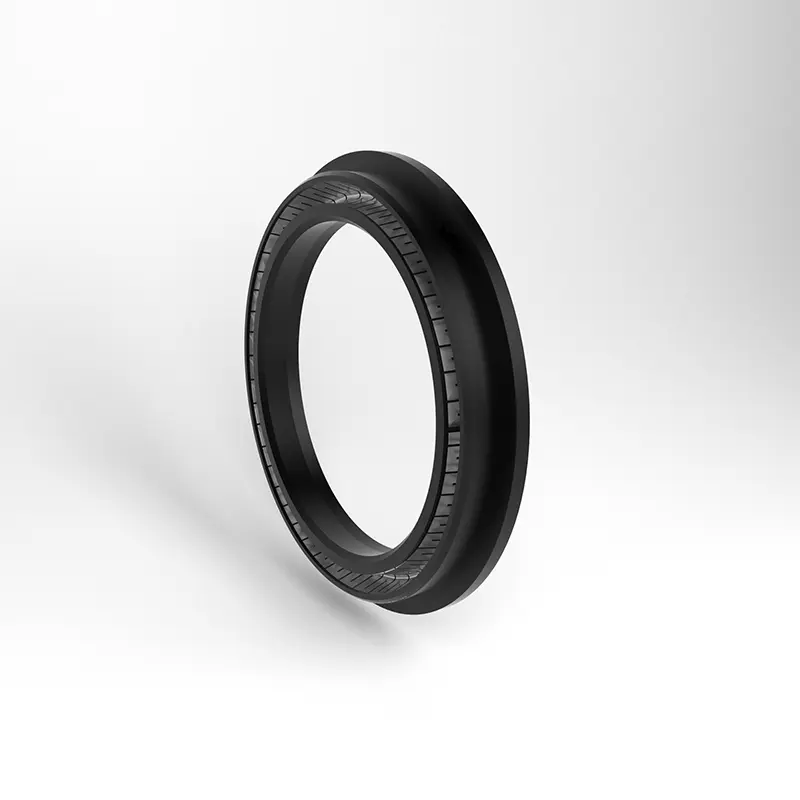

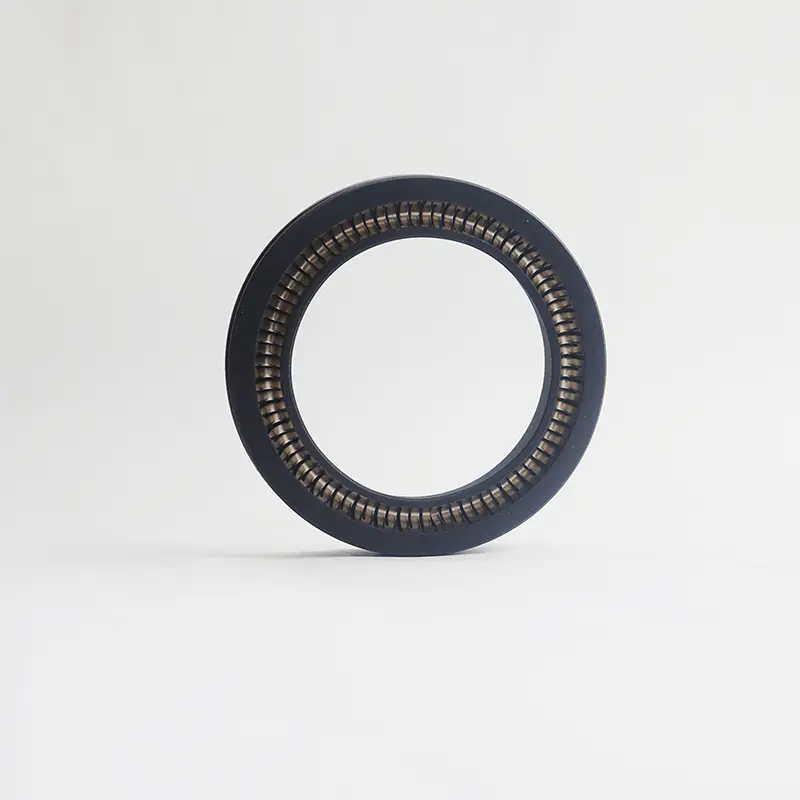

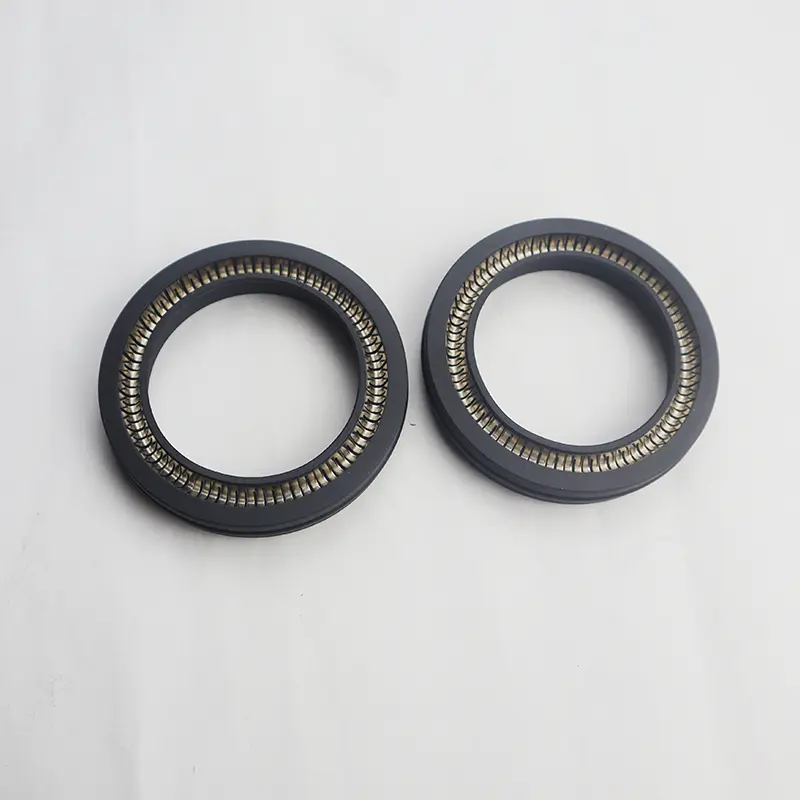

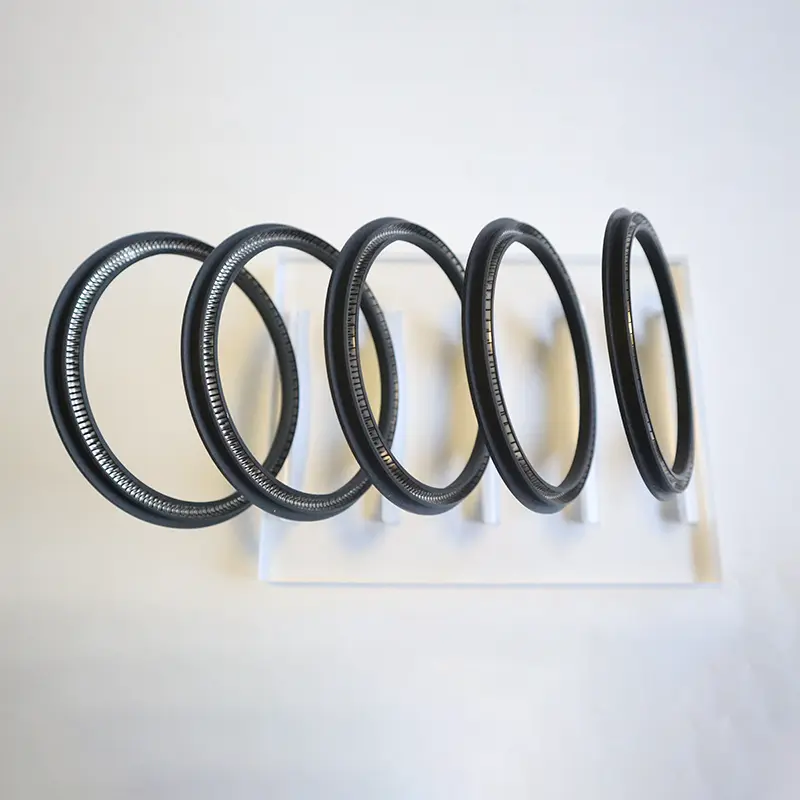

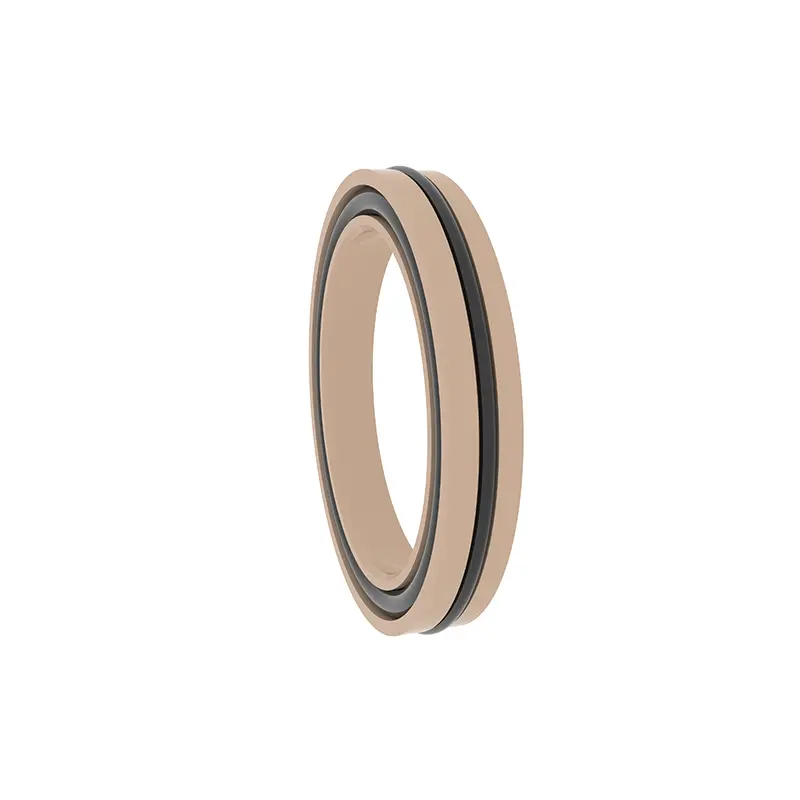

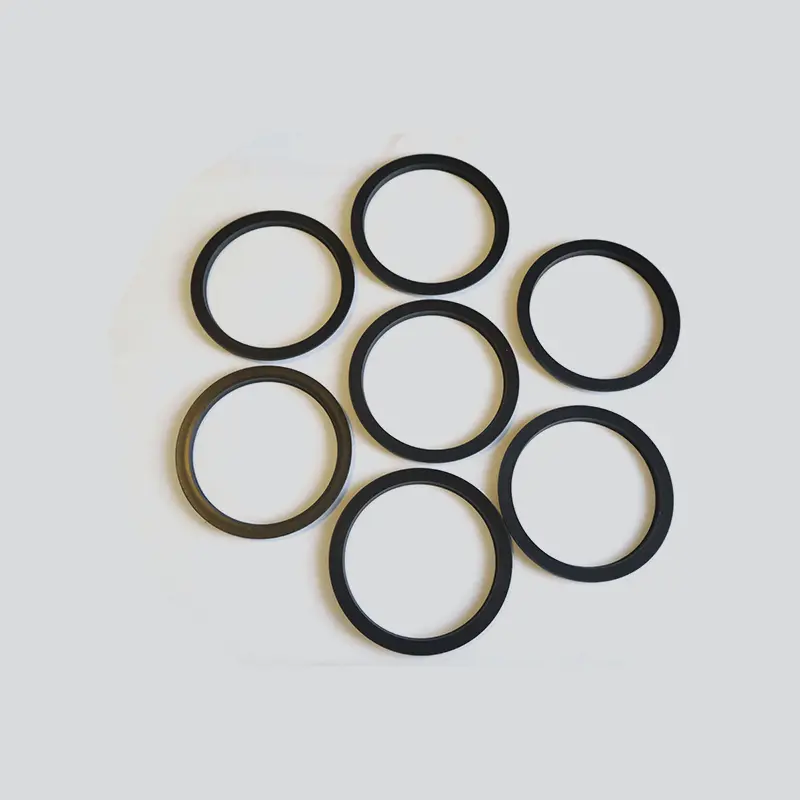

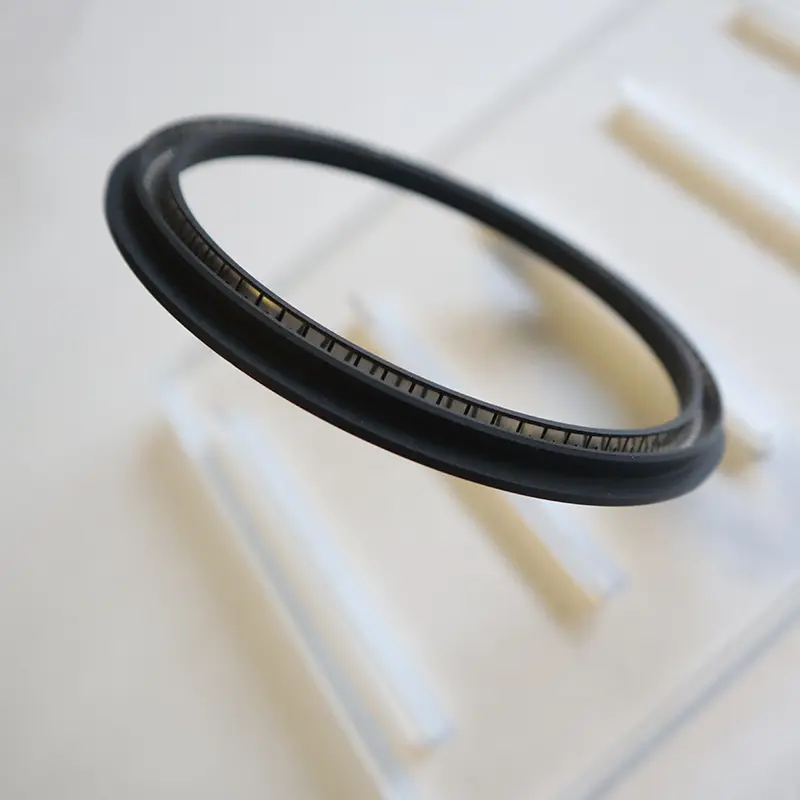

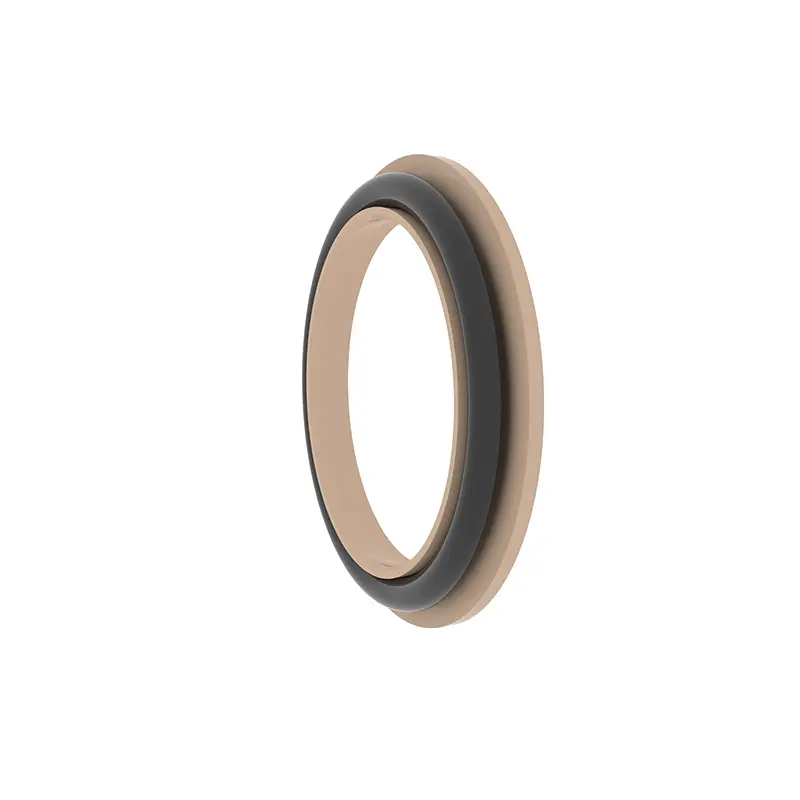

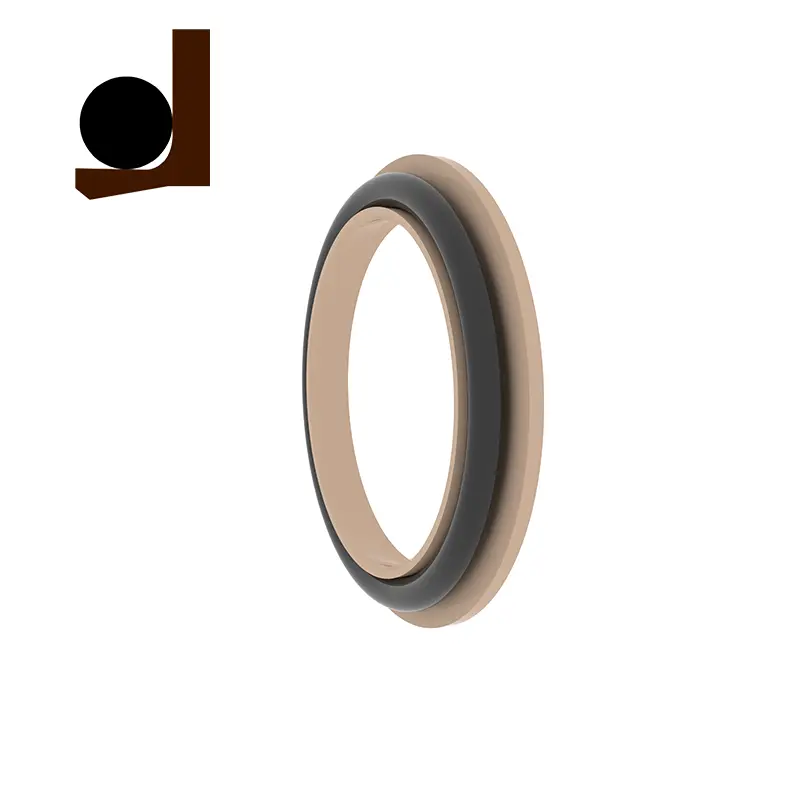

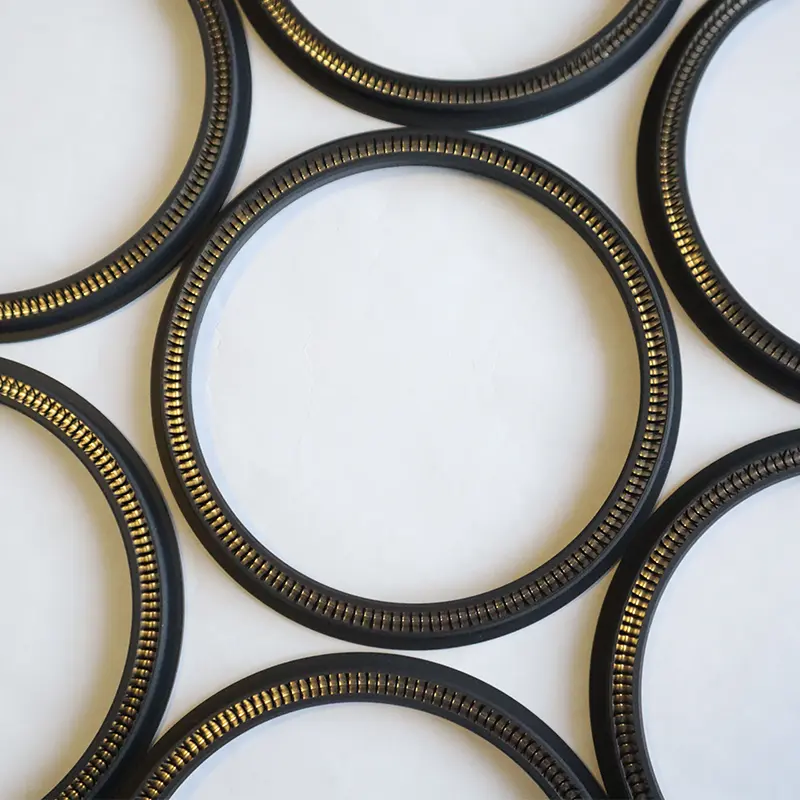

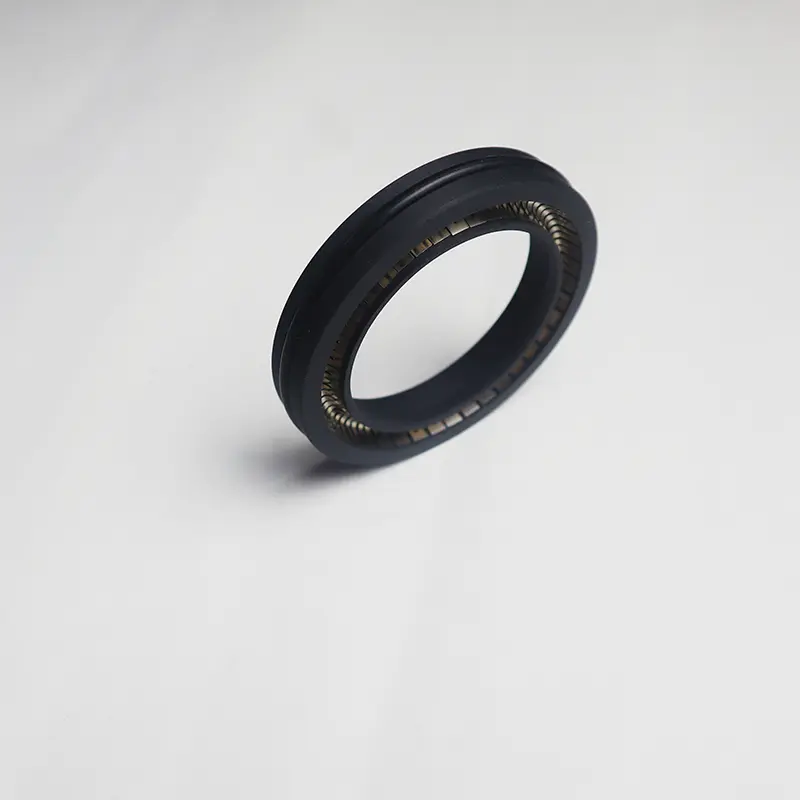

回転シャフト用のスプリングエネルギーのシールは、ルイシェンシールによって開発されたシールの1つです。さらに、他の多くの種類のシールやさまざまなシーリング材料があります。具体的には、名前を付ける独自の内部モデルがあります。以下は、RC2055とRC2056の2つのモデルを紹介します。

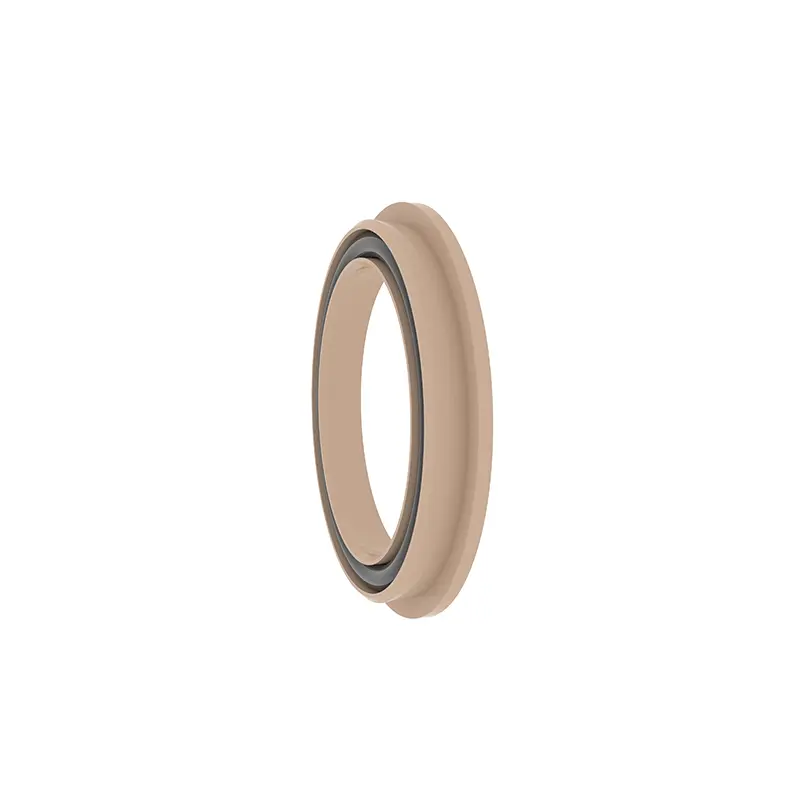

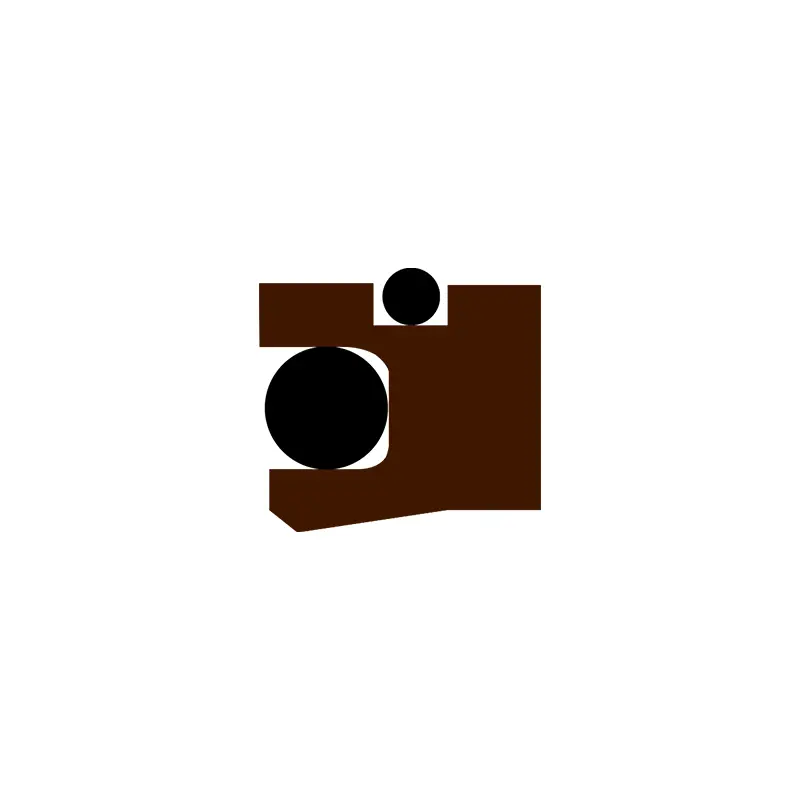

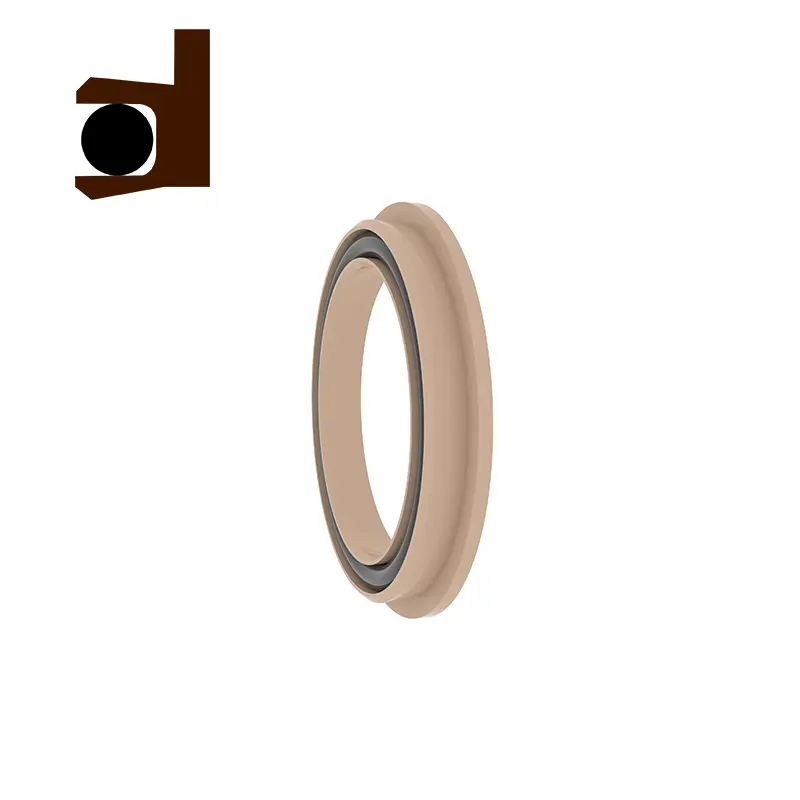

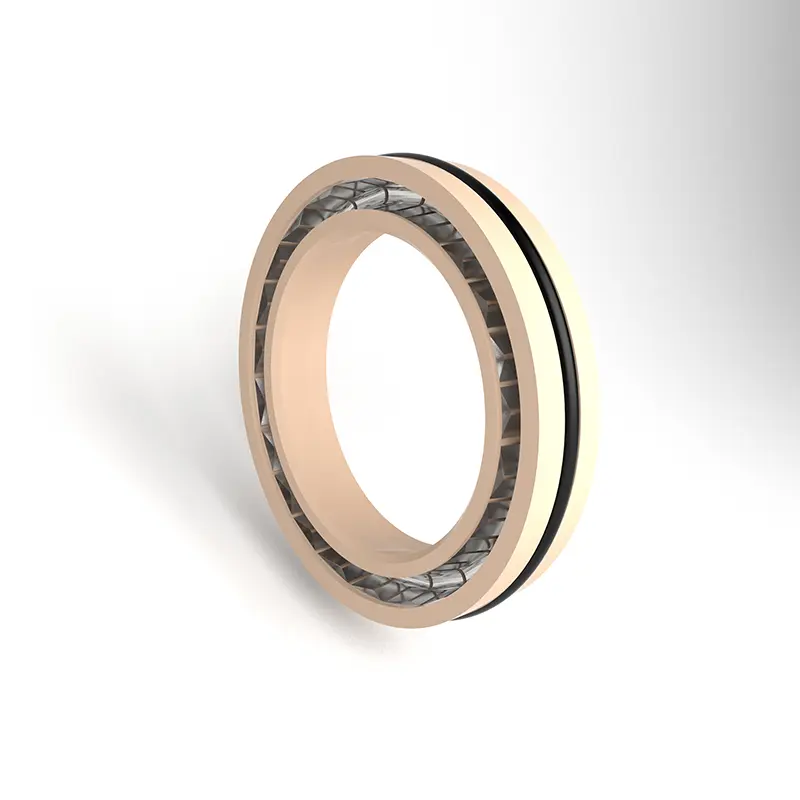

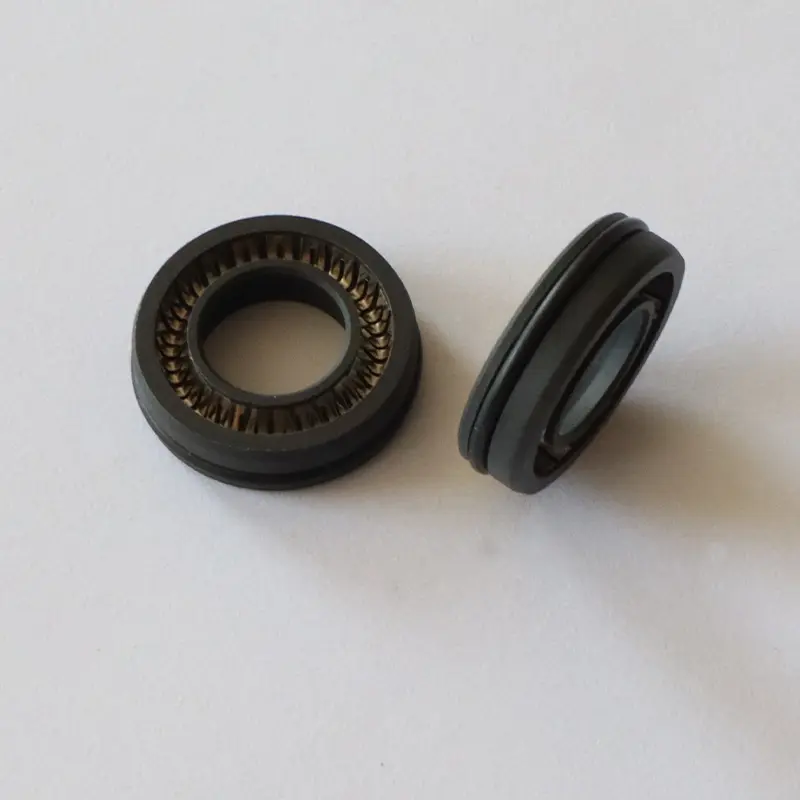

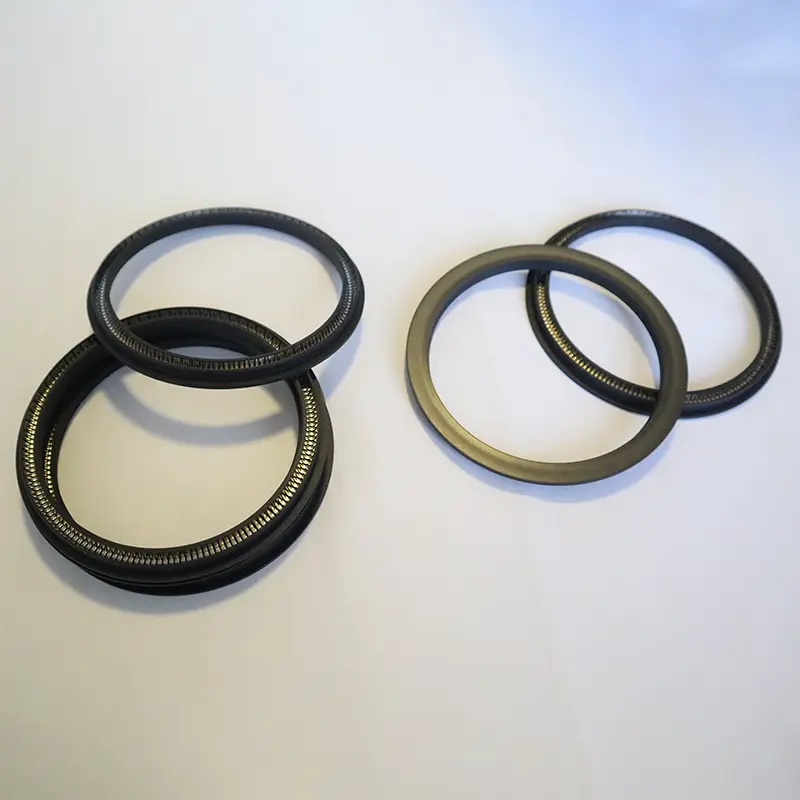

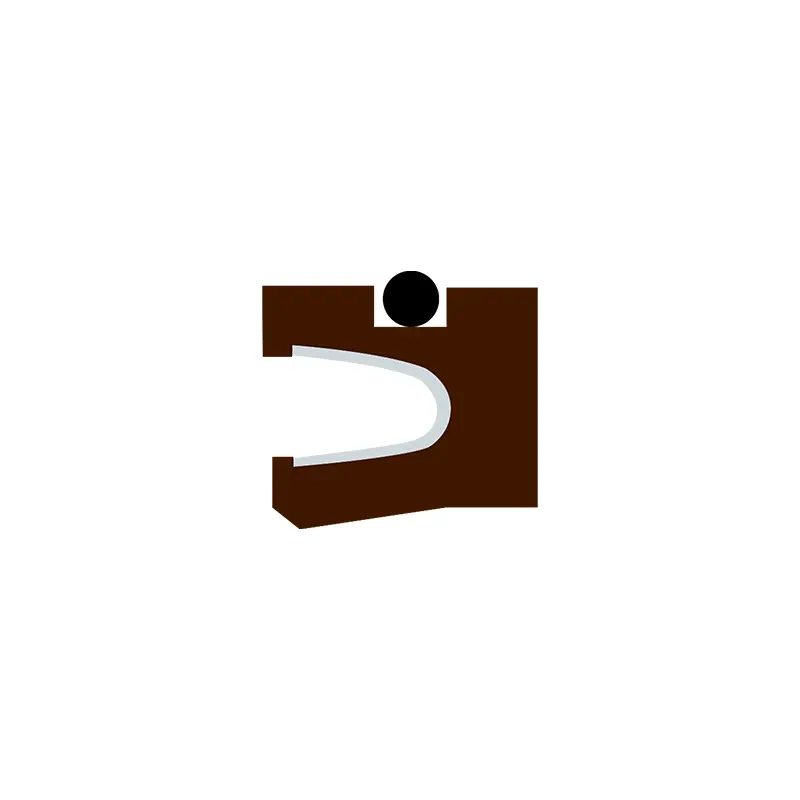

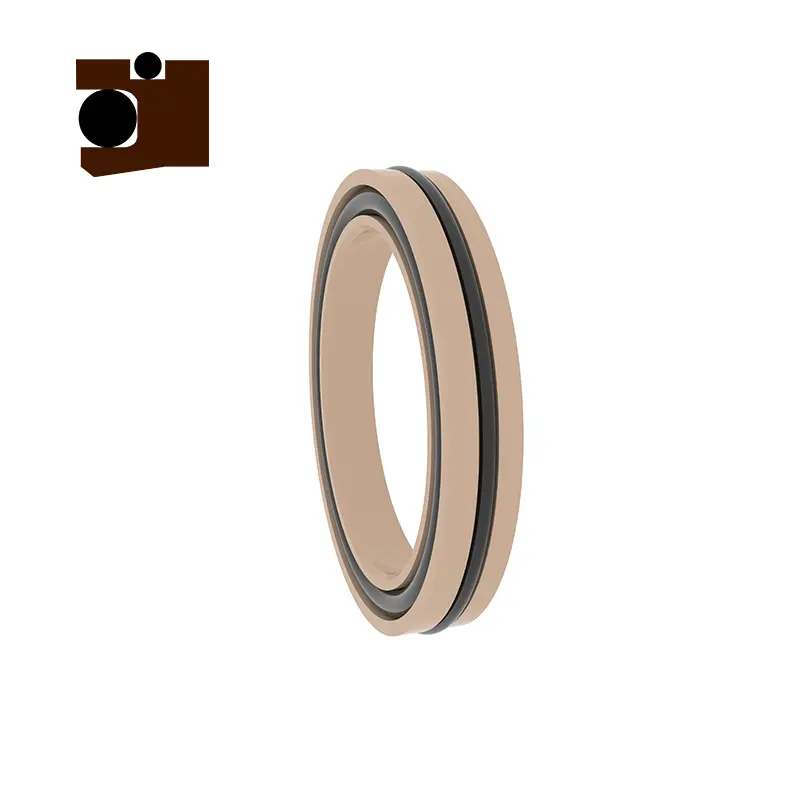

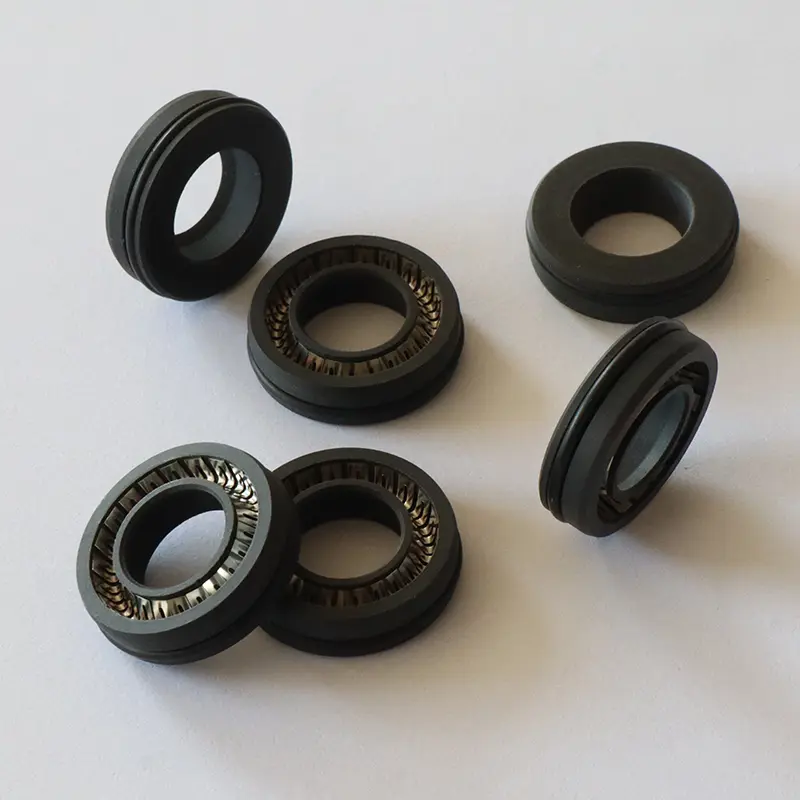

RC2055およびRC2056は回転式パンシール、RC2055-Bは回転歯シール、RC2056-Bは回転Y型の組み合わせシール、RC2055-CはロータリーY字型の組み合わせシールです。同じシリーズの異なるモデルには、同じ溝特性があり、交換可能です。回転シャフト用のスプリングエネルギー化されたシールのシリーズ全体は、回転シャフトに適用される一方向の圧力高機能シールに適しています。その中で、RC2055とRC2056は、ステンレススチールスプリングと高機能プラスチックで構成されています。 RC2055-B、RC2056-B、RC2055-Cを使用する場合、一致するエラストマー材料を合理的に選択する必要があります。
製品機能とアプリケーション:
製品機能:
ステンレススチールスプリングと高機能プラスチックの組み合わせは、優れたシーリング性能と耐久性を備えています。
各シリーズのグルーブデザインは同じであり、交換し、さまざまな労働条件に柔軟に適応できます。
スプリングエネルギーのシールに含まれるモデルは、回転シャフトのためのエネルギー化されたシールは、多様な産業的ニーズを満たすために、シャフトの回転片方の圧力シーリングに適しています。
RC2055-B、RC2055-C、およびRC2056-Bは、適応性を改善するための労働条件に応じて、マッチングエラストマー材料の選択をサポートします。
アプリケーションシナリオ:
産業機器、エンジニアリング機械、油圧システムなどに適した回転シャフト一元配置シール。
石油化学、エネルギー装備、重機などの高機能シーリング要件。
技術的な利点:
ステンレススチールスプリングは、長期のシーリング効果を確保するために安定した放射状の力を提供します。
高機能プラスチックとエラストマー材料の組み合わせは、高圧と高速作業条件に適しています。
溝の交換可能な設計により、インストールとメンテナンスが簡素化され、使用コストが削減されます。
使用法の提案:
特定の労働条件に応じて、適切なシールモデルとエラストマー材料を選択します。
シールの損傷を避けるために、設置中に溝がきれいであることを確認してください。

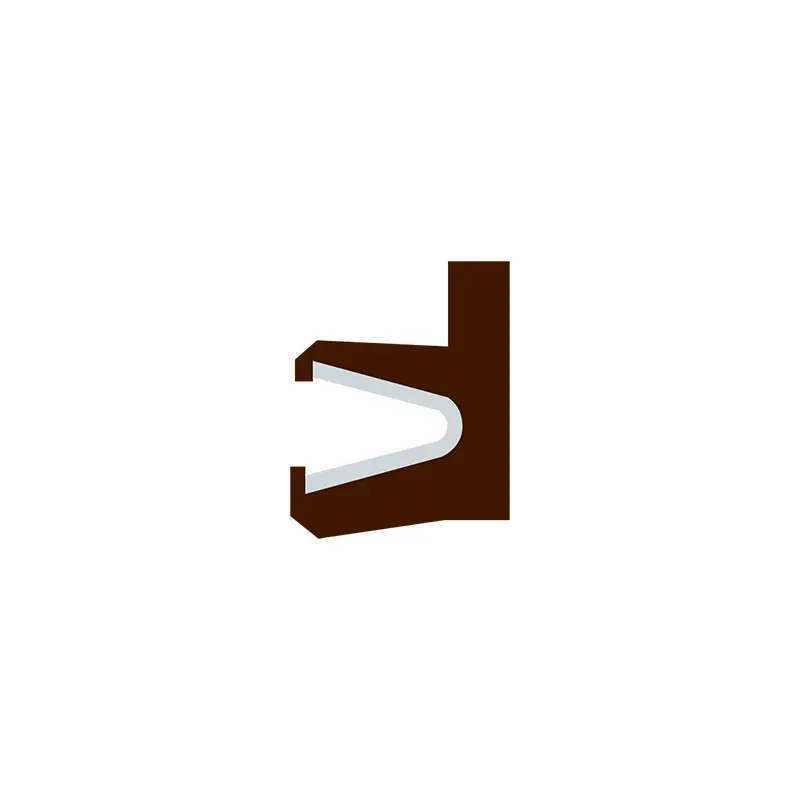

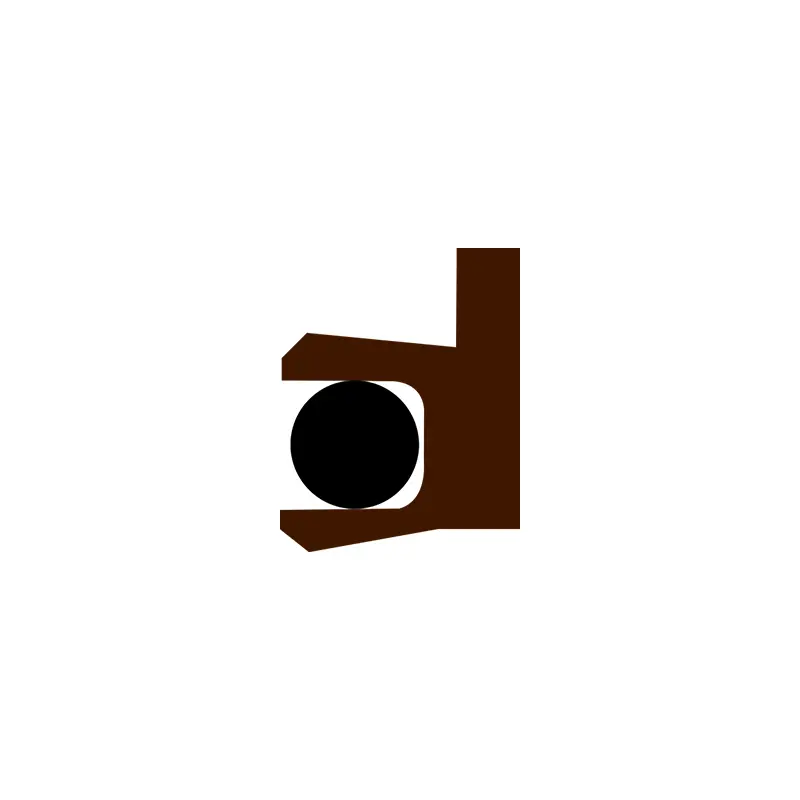

RC2055
該当する労働条件(制限値が同時に表示されないでください)
プレッシャー (MPA) | 温度 (℃) | スピード (MS) | 中くらい | |||
≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | ほとんどすべての液体およびガス媒体 |
-200〜+250 | -35〜+250 | <2m/s | <6m/s | <2m/s |
材料の選択
1.一致するOリング材料を選択できます:RO1ニトリルラバー(NBR)、RO2 FluorOrubber(FKM)など。
2。シーリングリング材料:PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。
3。ステンレス鋼のスプリング:V字型スプリング。
注文例
RC2055- 40-PTFE4+Vシャフト直径40、シーリングリング材料はPTFE4、ステンレス鋼のスプリングはV字型の春です
RC2055-B-40-PTFE4+R02シャフトの直径は40、シーリングリング材料はPTFE4、O-ringはfluorOrubberです
RC2055-C-40-PTFE4+R02シャフト直径は40、シーリングリング材料はPTFE4、O-ringはfluorOrubberです

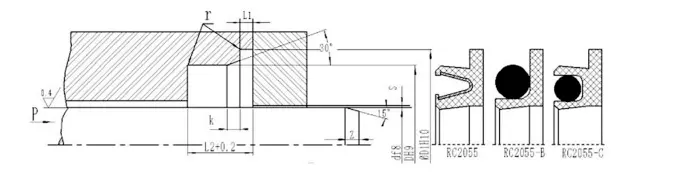

仕様パラメーターテーブル(パラメーター範囲内のすべての仕様が利用可能です)
ロッドの直径の範囲 D F8 | 溝の直径 DH9 | 溝直径D1H10 | エッジの深さ L1 | 溝の幅 l | 輸入面積 k | 放射状クリアランス s max | 面取りの長さ | Rマックス | |
10mpa | 20MPA | ||||||||
5〜19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | zmin = 0.8l | 0.8 |
20〜39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
40〜400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
401〜1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 |
注:回転シャフトの表面硬度は、HRC≥58であることをお勧めします。

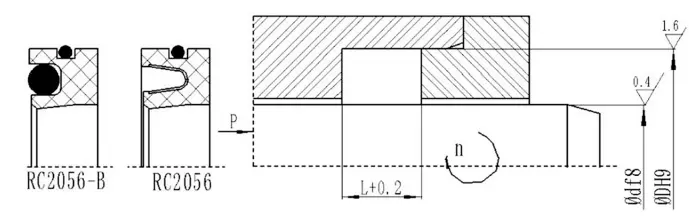

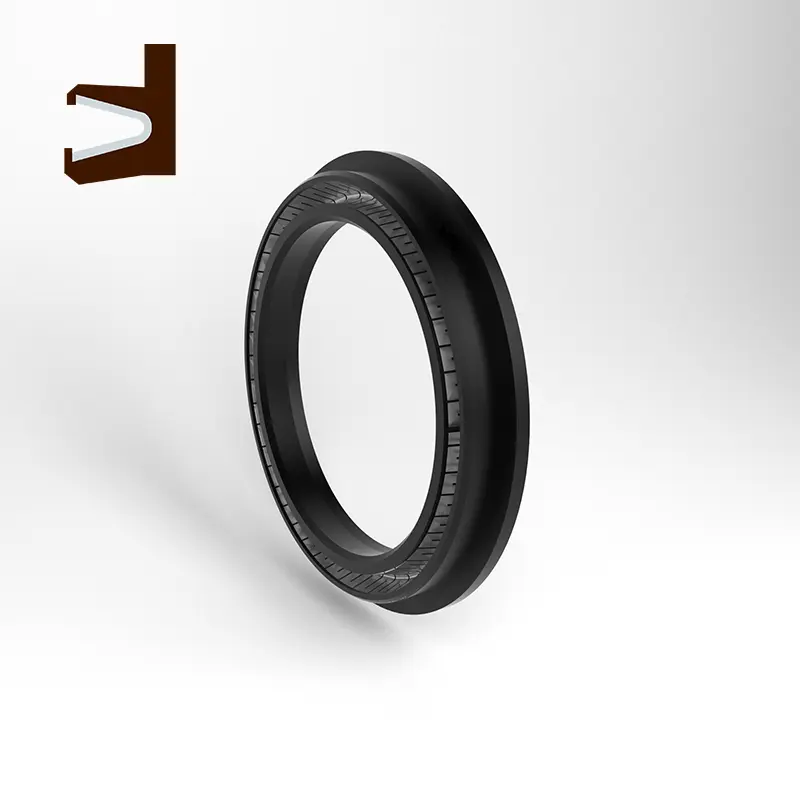

RC2056
該当する労働条件(制限値が同時に表示されないでください)
プレッシャー (MPA) | 温度 (℃) | スピード (MS) | 中くらい | ||
≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | ほとんどすべての液体およびガス媒体 |
-200〜+250 | -35〜+250 | <14m/s | <6m/s |
材料の選択
1.一致するOリング材料を選択できます:RO1ニトリルラバー(NBR)、RO2 FluorOrubber(FKM)など。
2。シーリングリング材料:PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。
3。ステンレス鋼のスプリング:V字型スプリング。
注文例
RC2056-40*62*8-PTFE4+V D*D*L、シーリングリング材料はPTFE4であり、ステンレス鋼のスプリングはV字型のスプリングです
RC2056-B-40*62*8-PTFE4+R02 D*D*L、シーリングリング材料はPTFE4であり、一致するOリングはFluorUbberです
