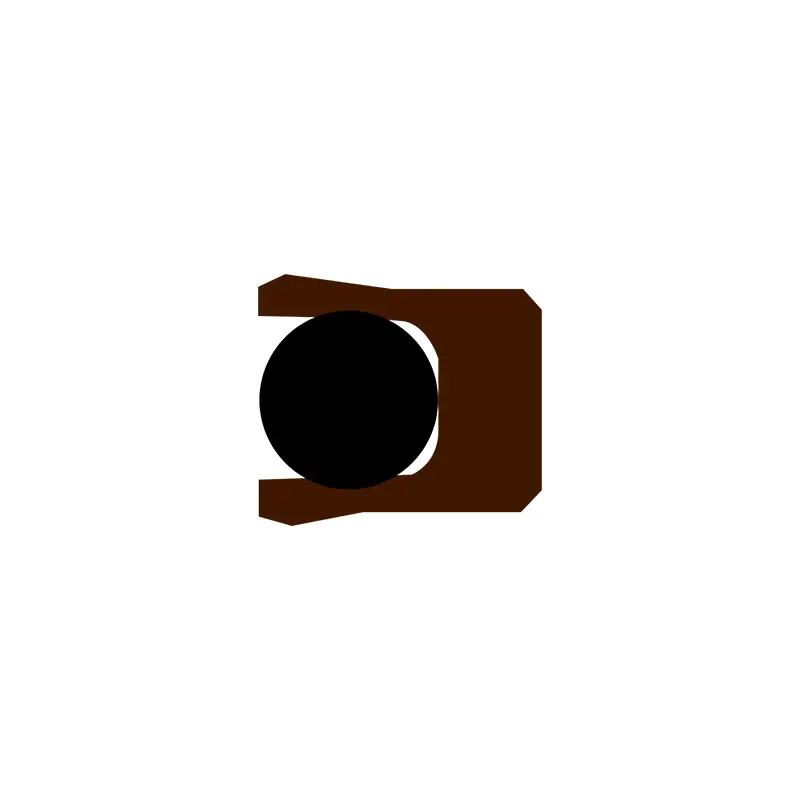

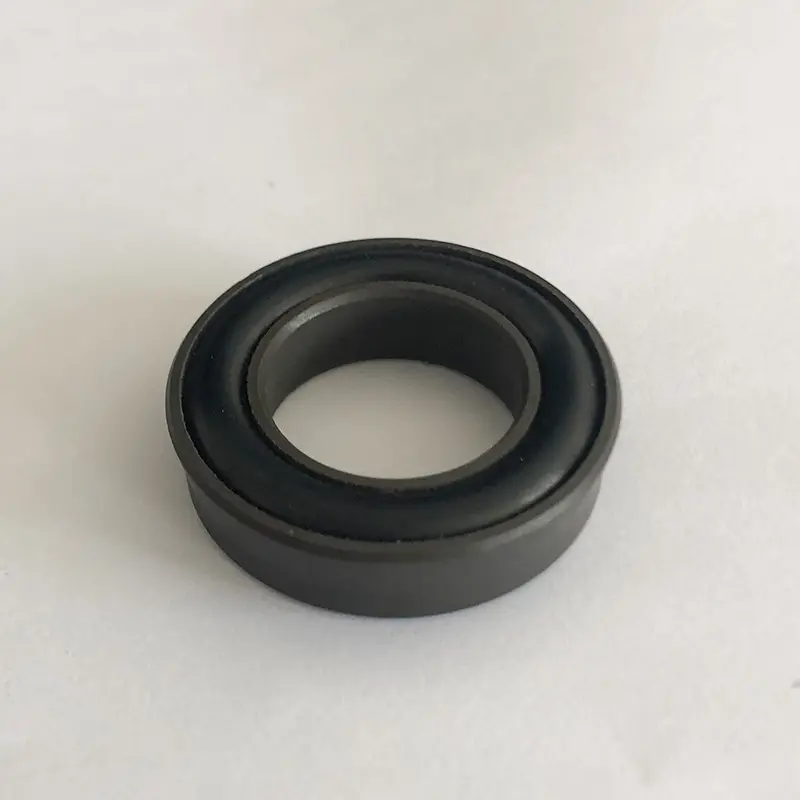

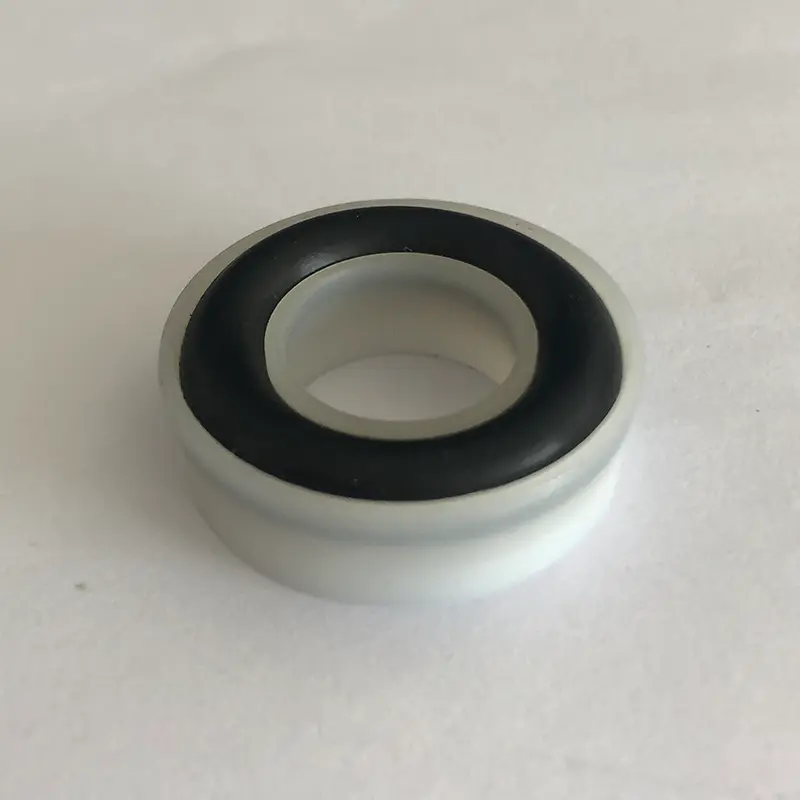

RC16はプラグシールであり、RC16-BはY字型の組み合わせシールです。 2つの溝は同じで、ML5514FとISO3771で指定された溝に設置できます。
RC65シリーズ、RC65はプラグシールであり、RC65-BはY字型の組み合わせシールです。また、同じグルーブデザインもあり、ML5514FおよびISO3771で指定された溝に設置できます。

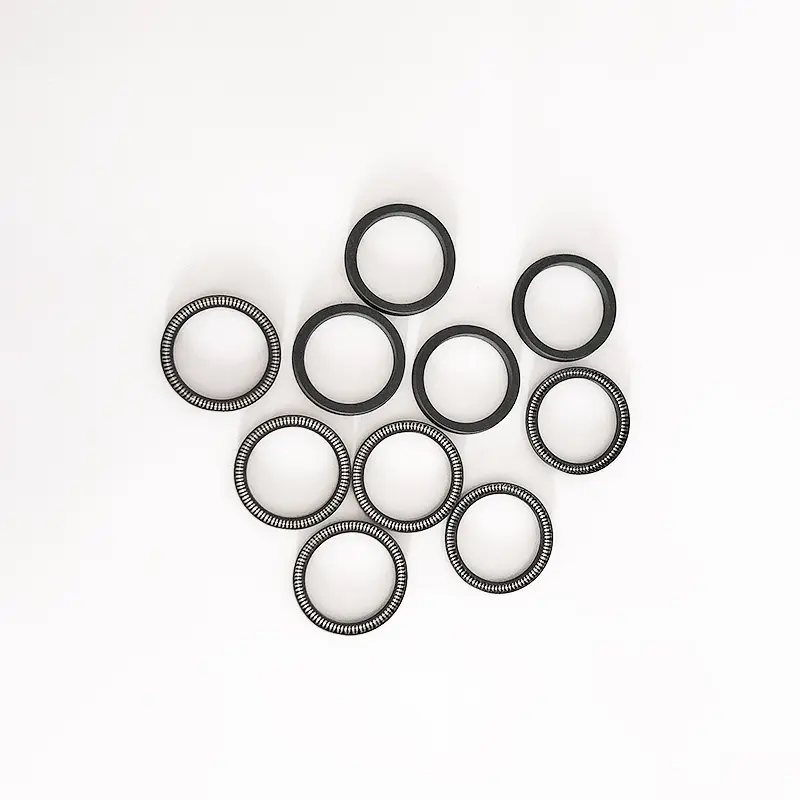

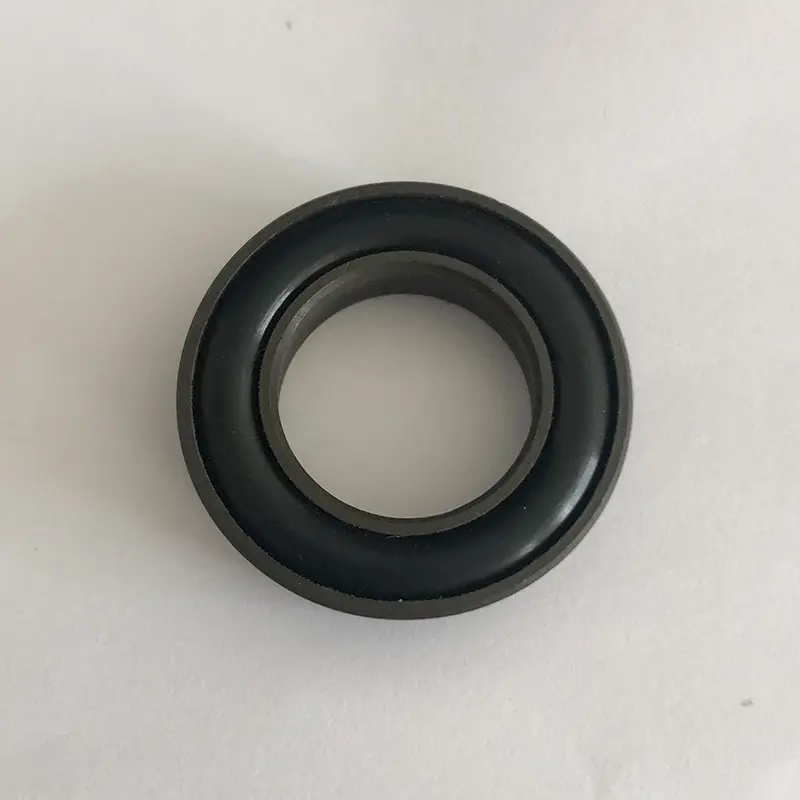

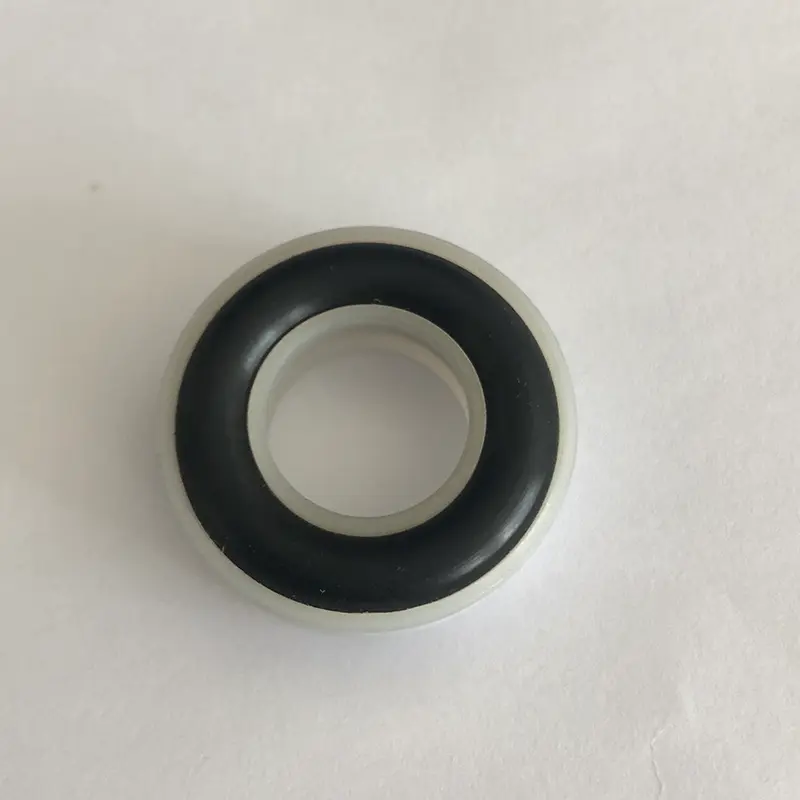

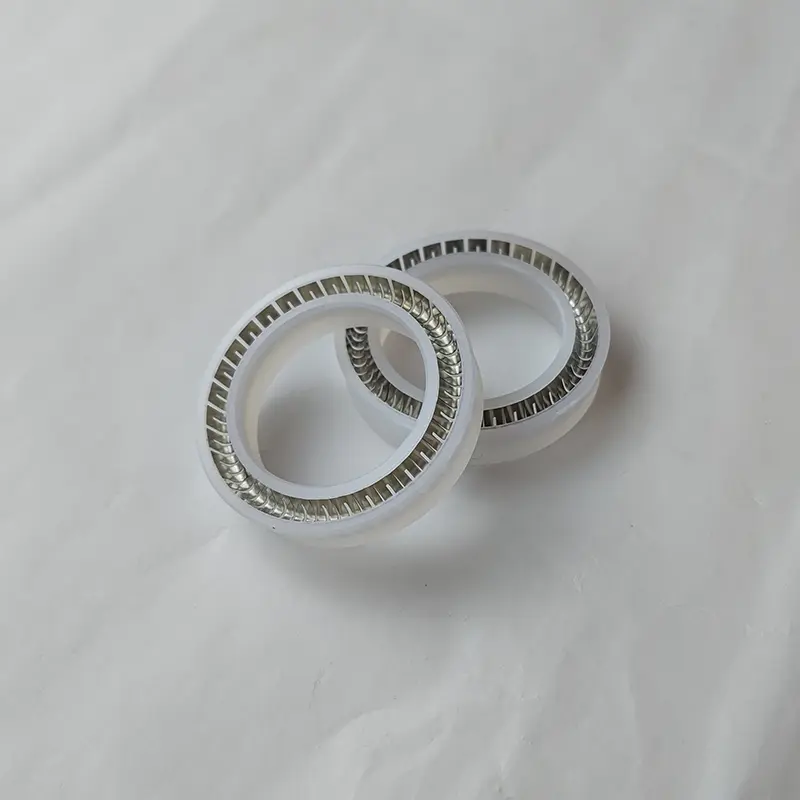

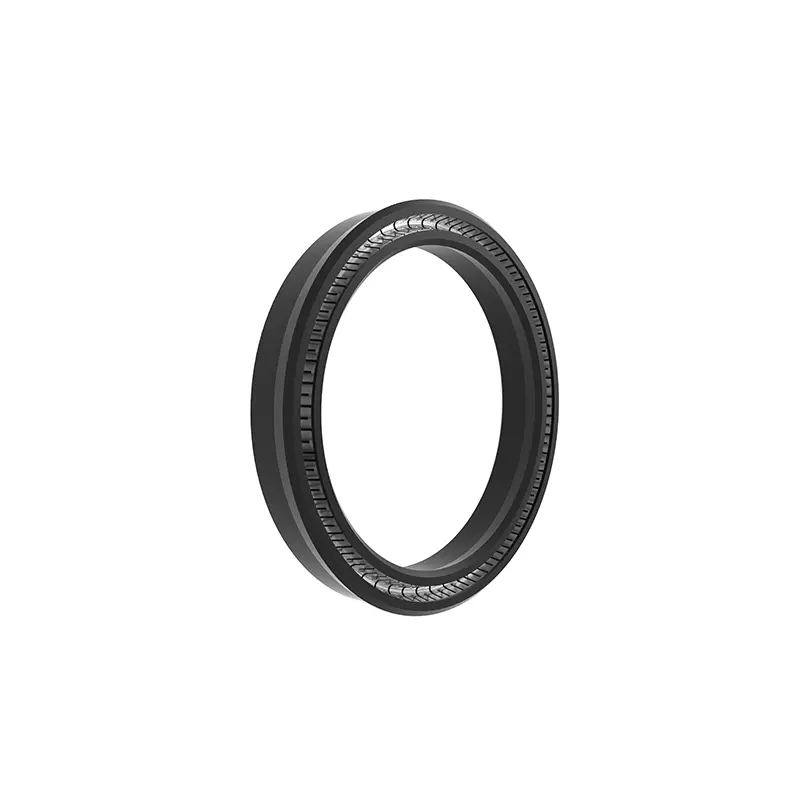

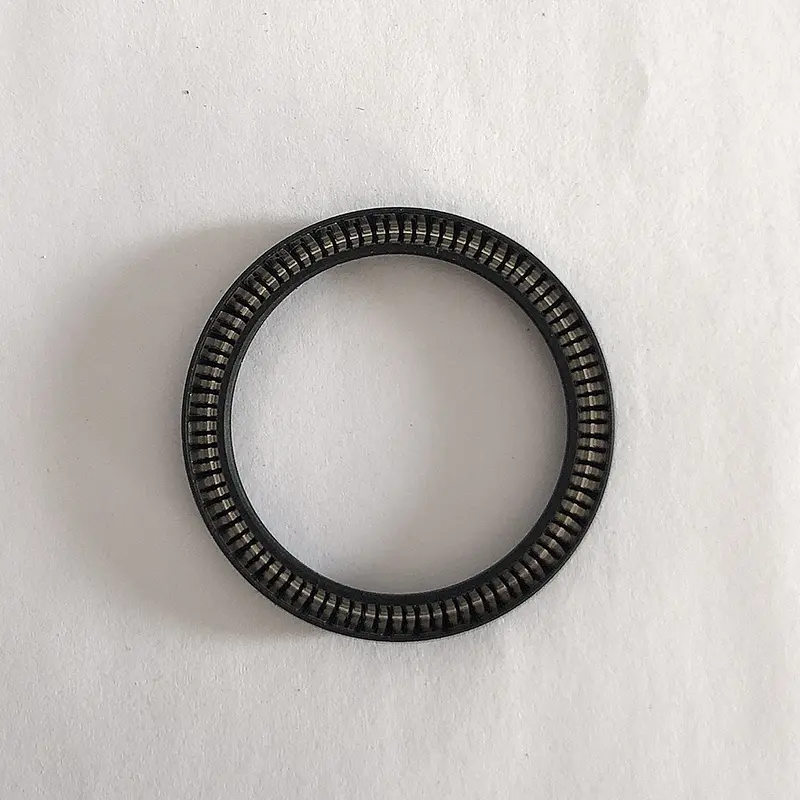

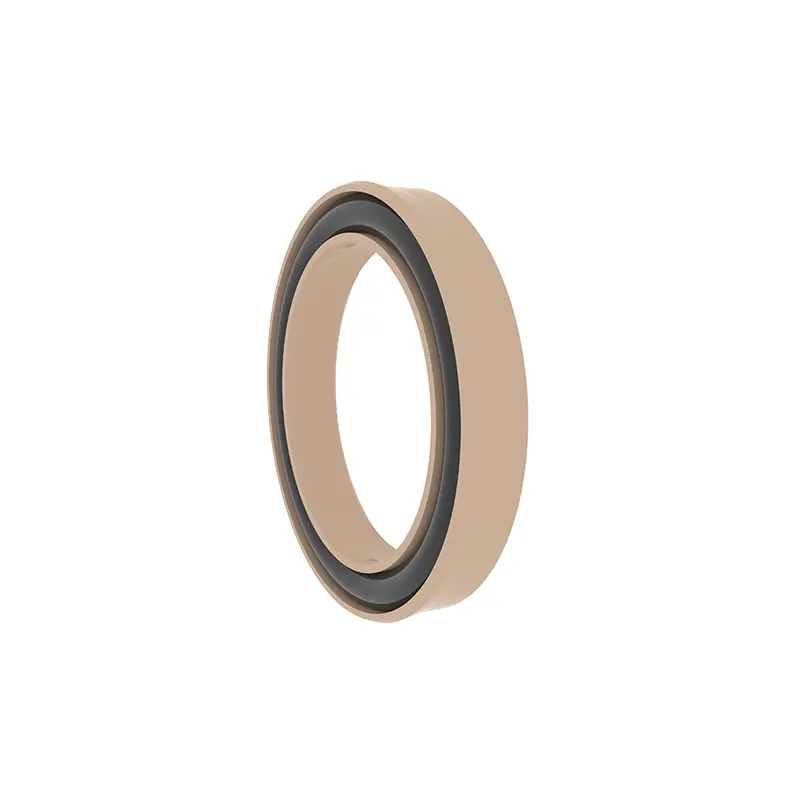

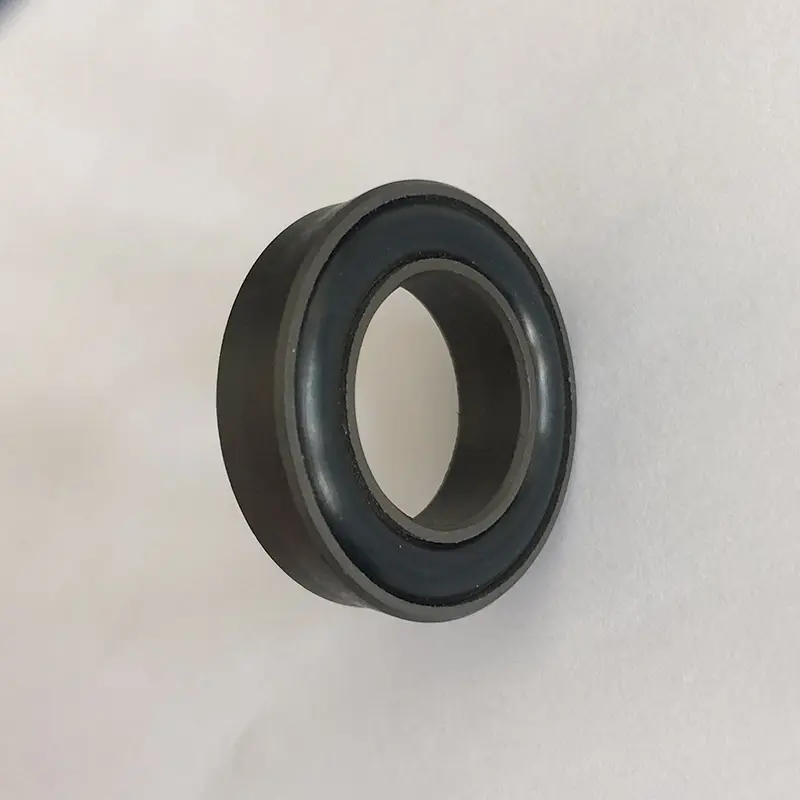

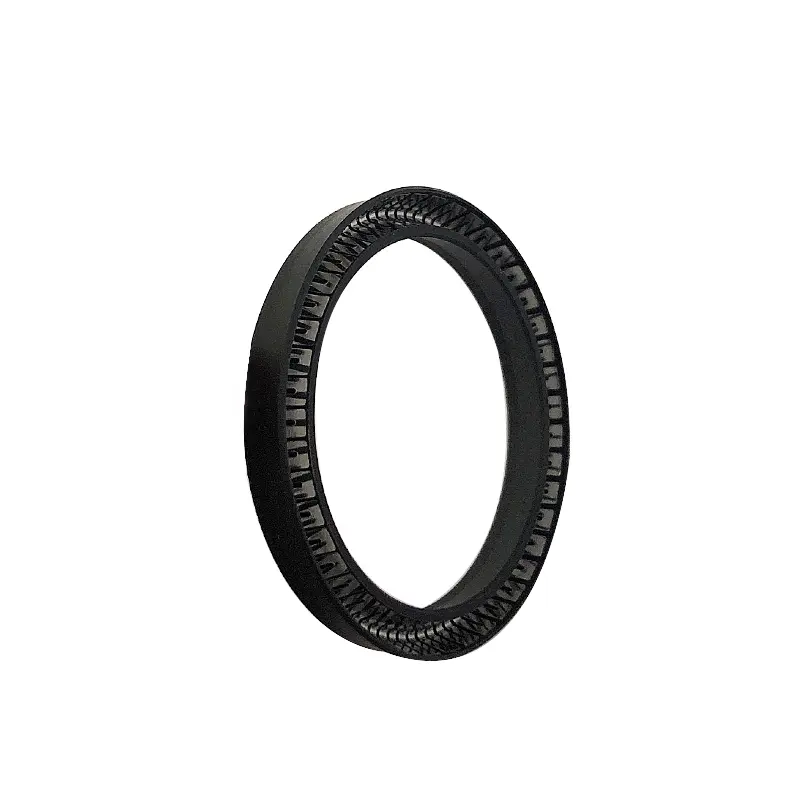

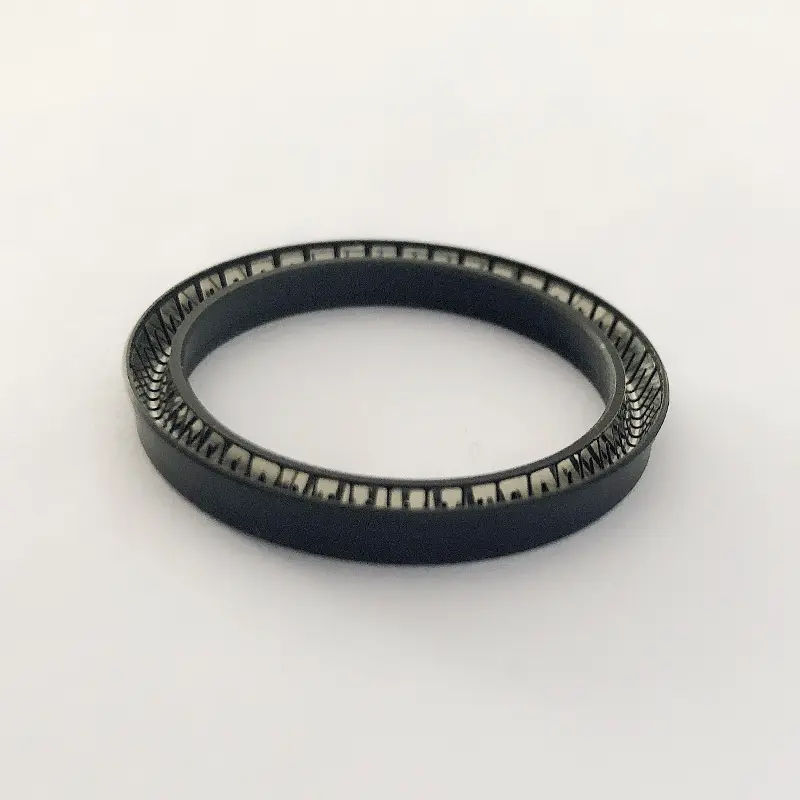

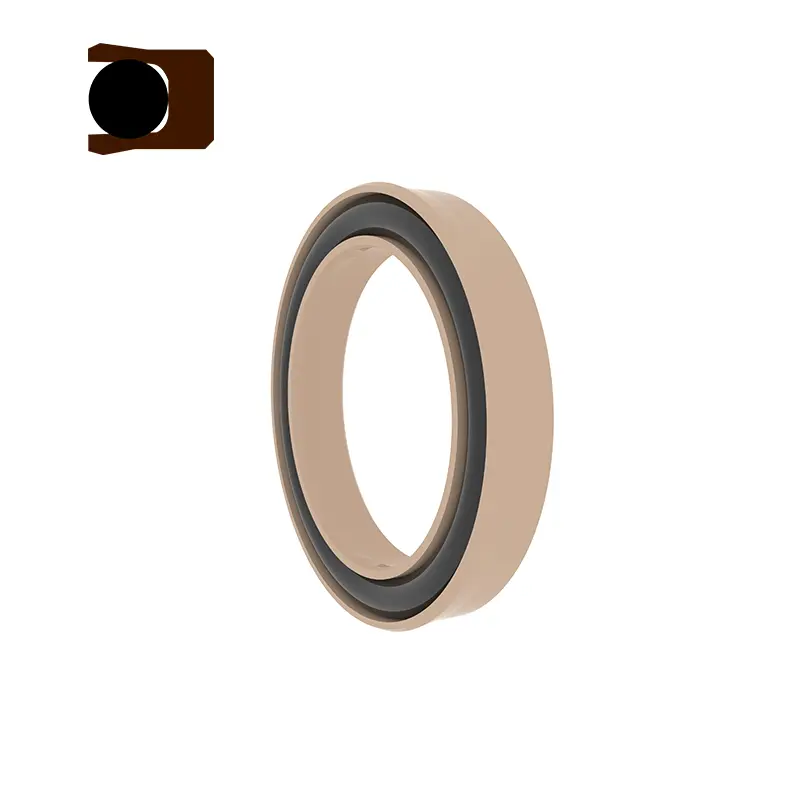

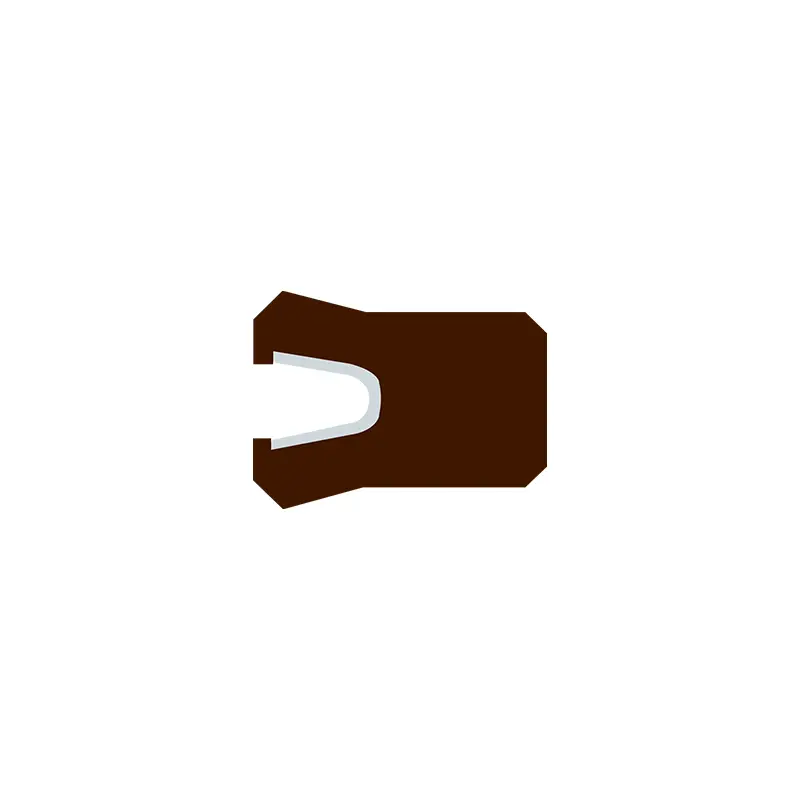

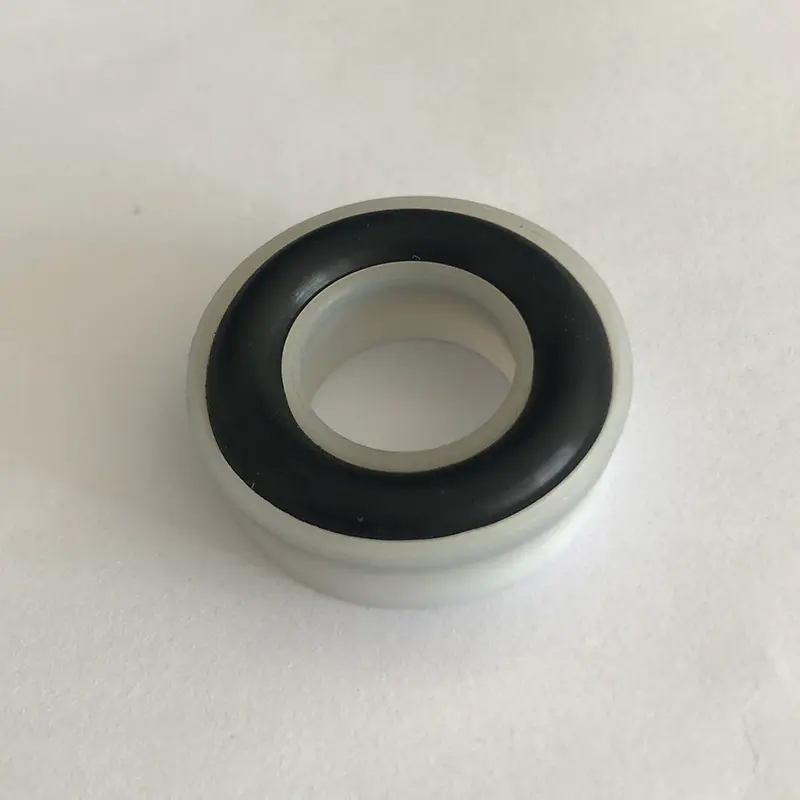

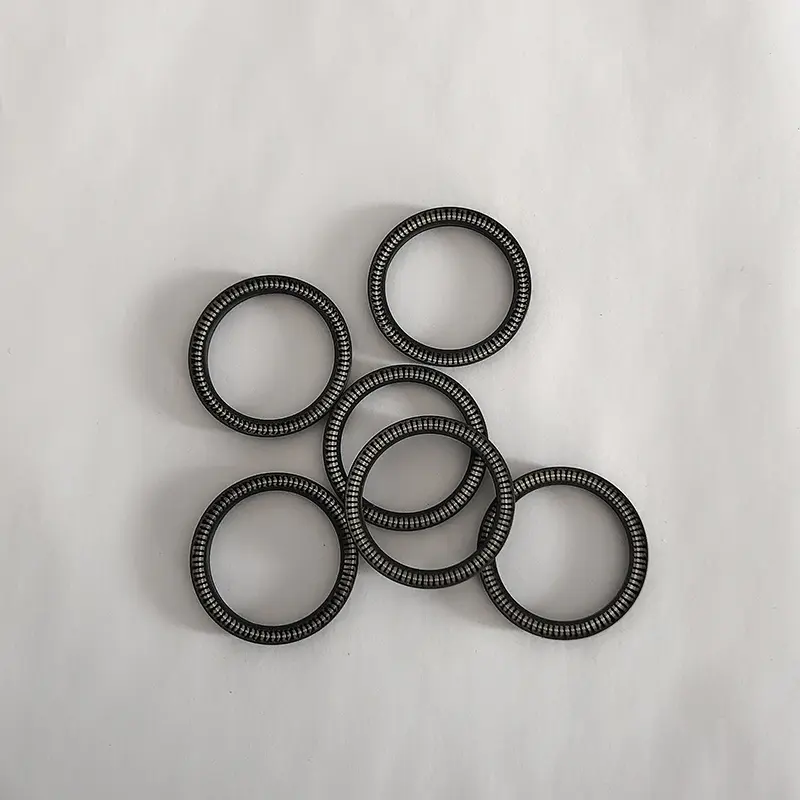

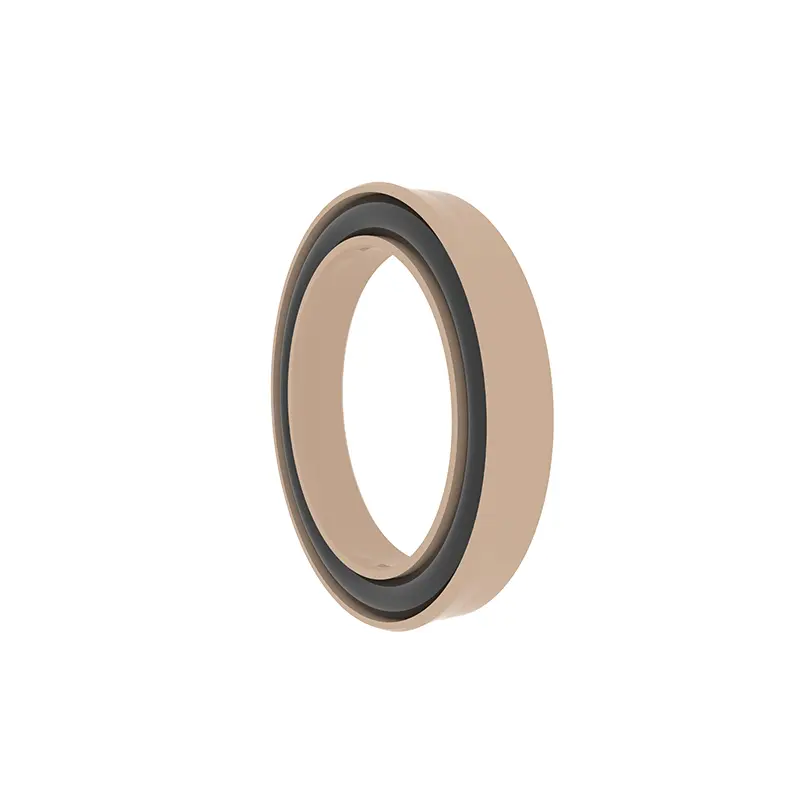

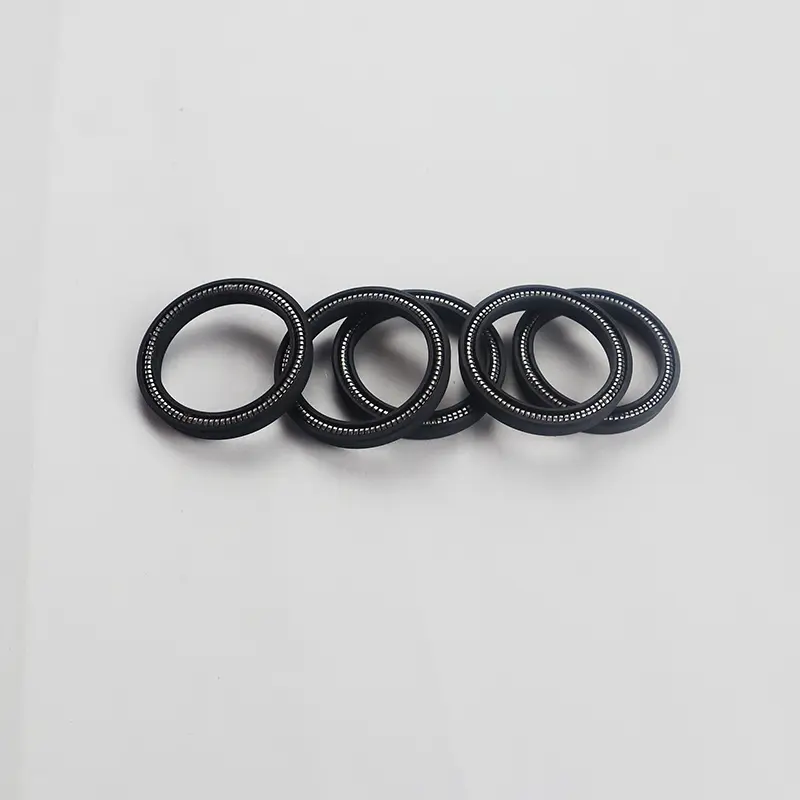

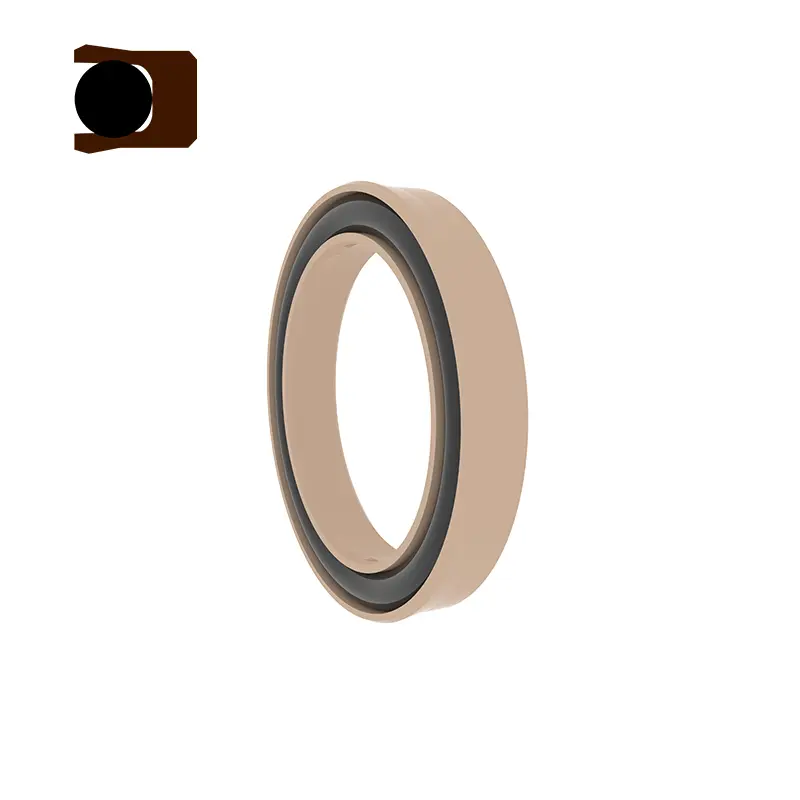

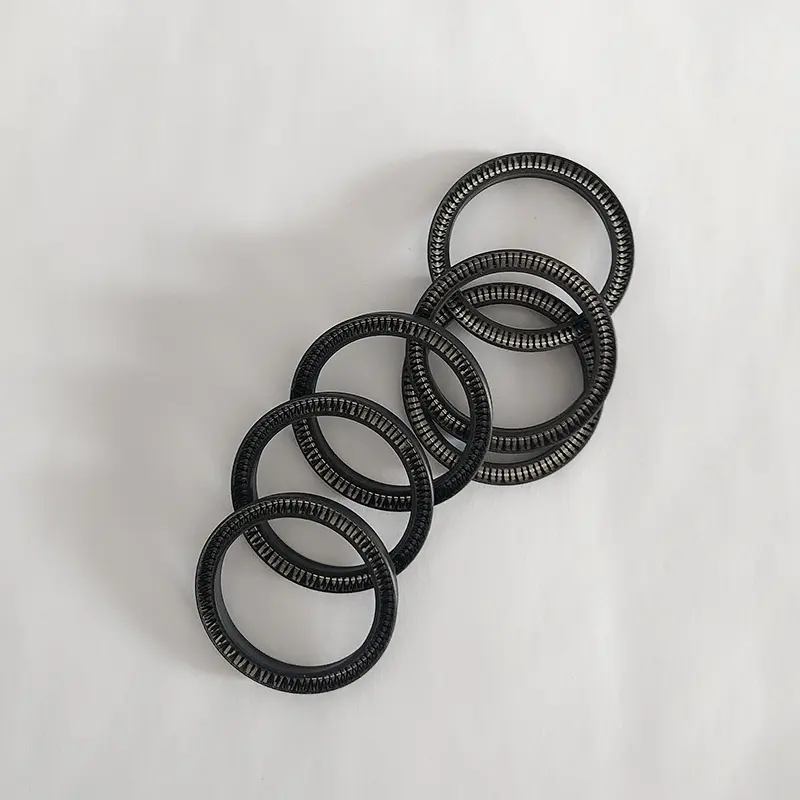

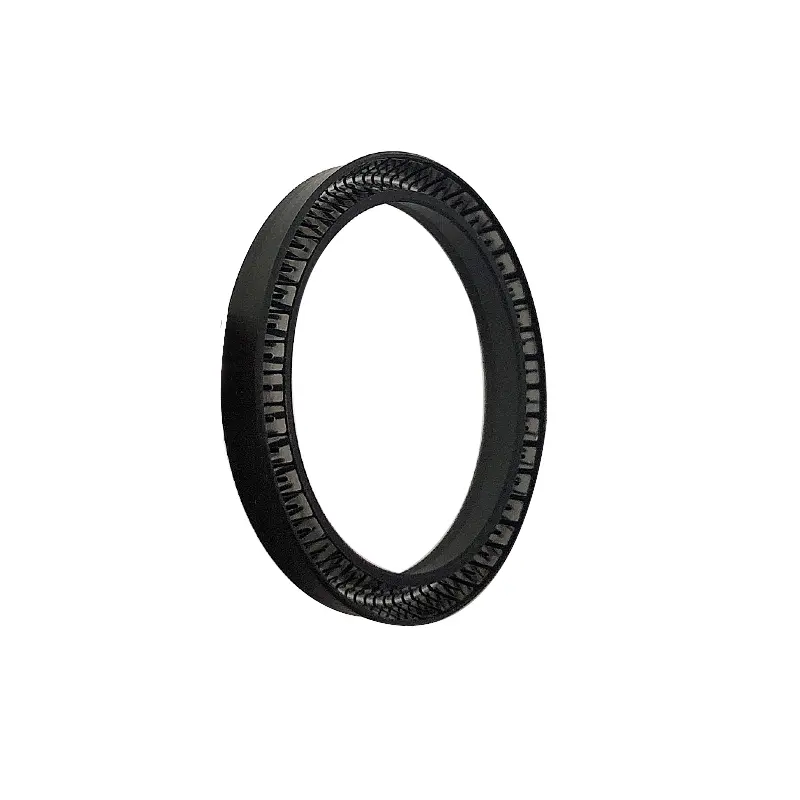

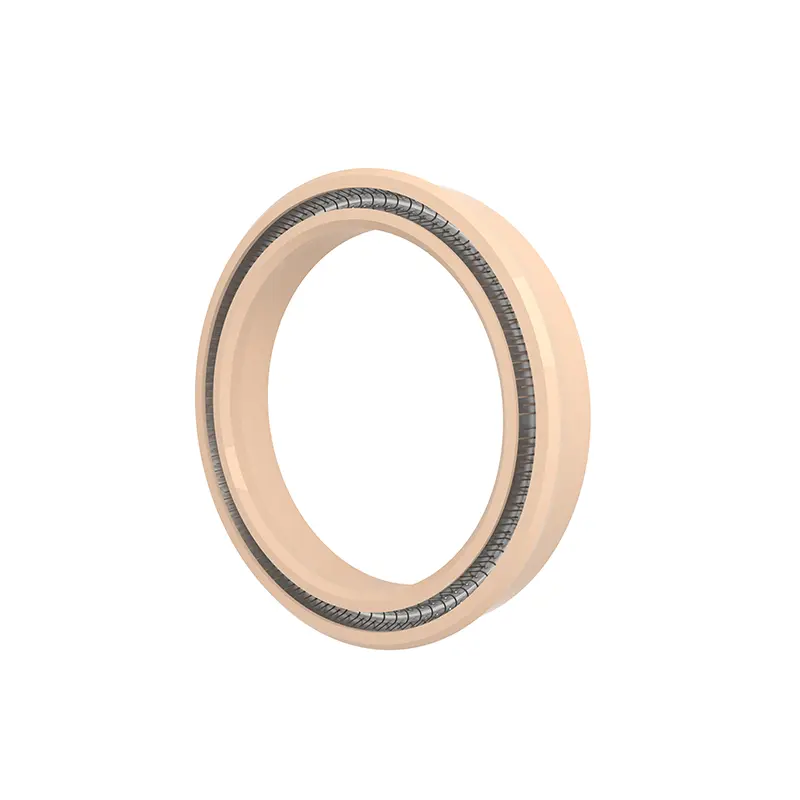

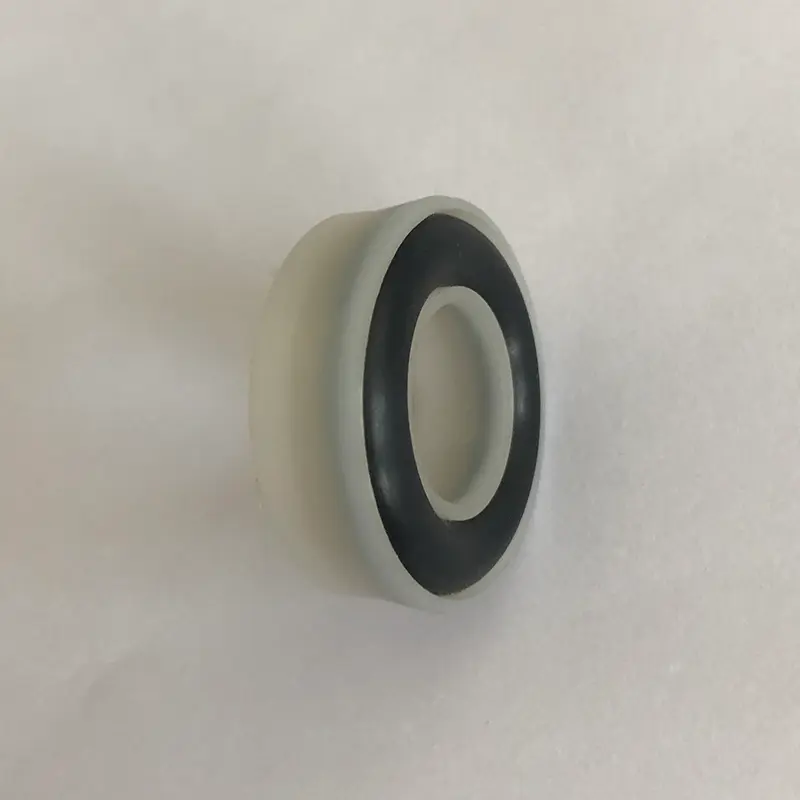

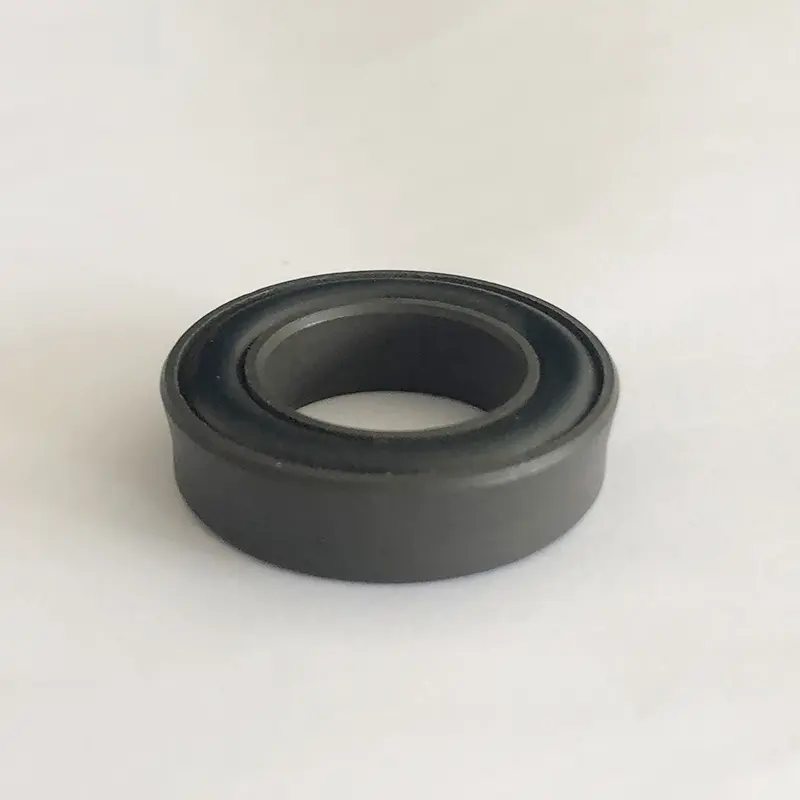

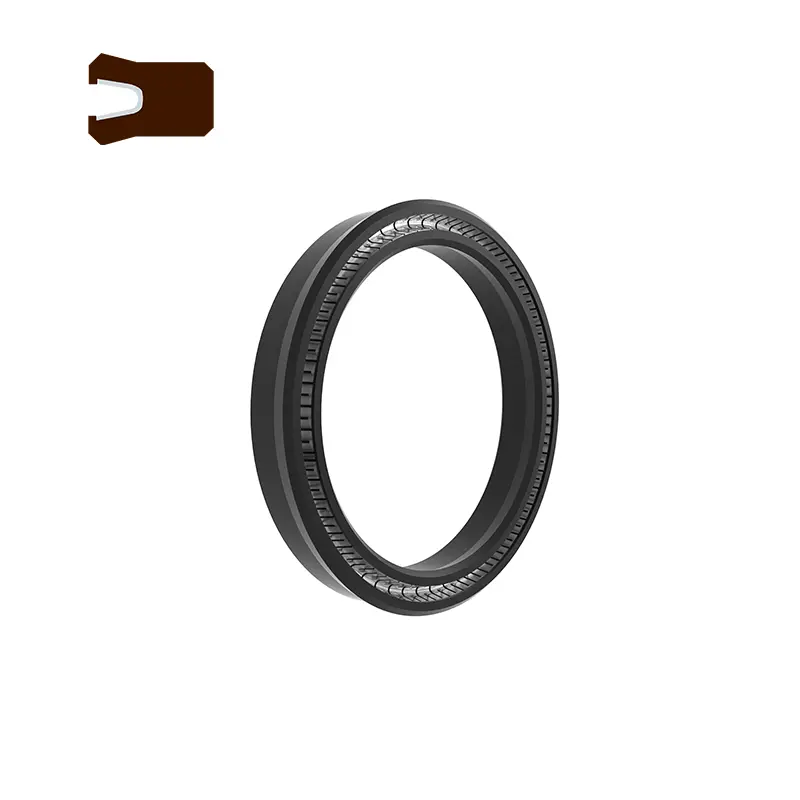

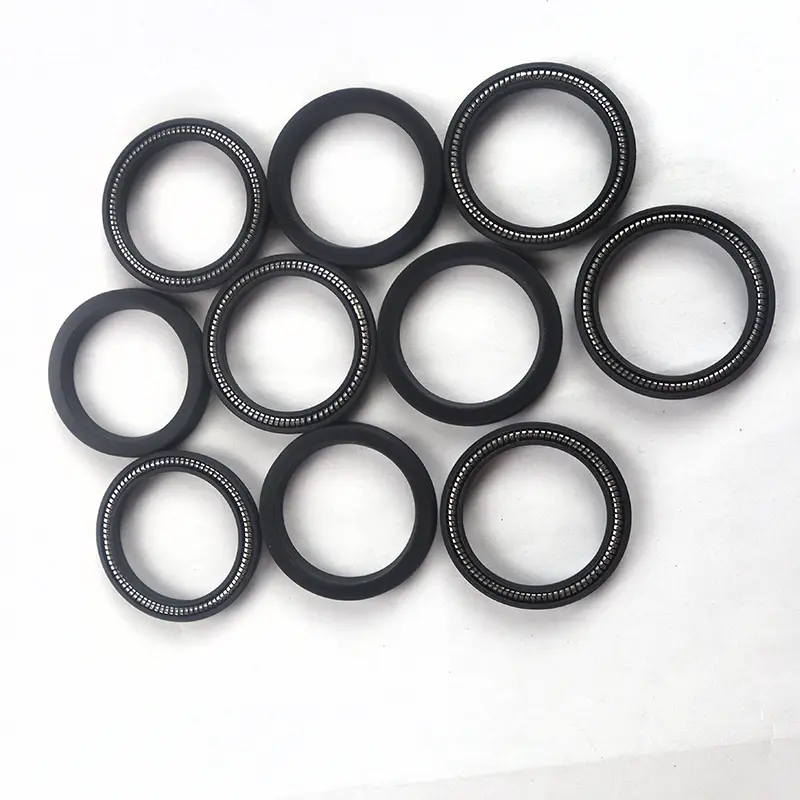

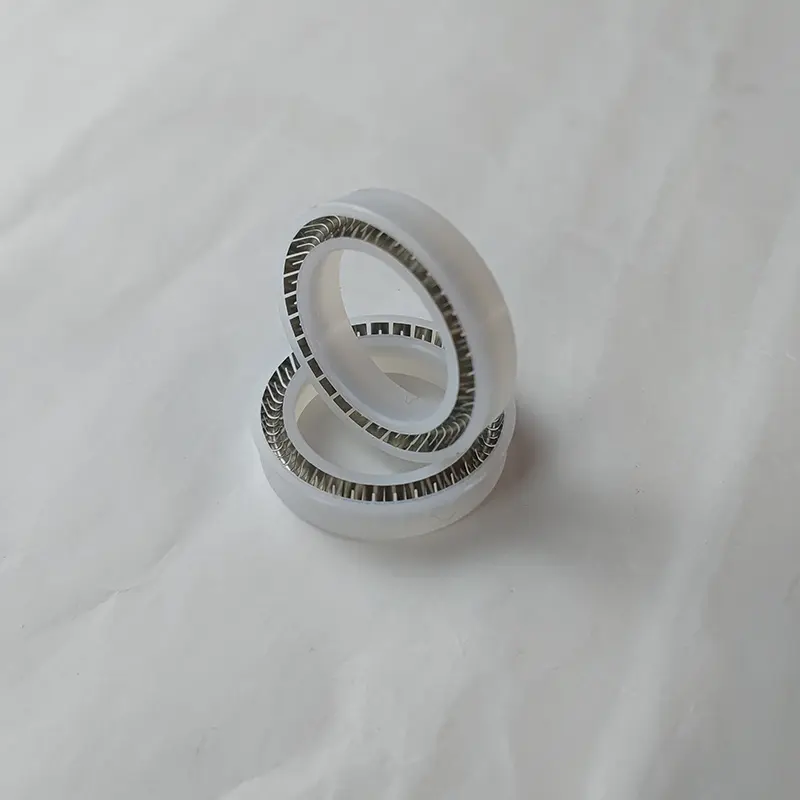

RC16およびRC65プラグシールは、ステンレススチールスプリングと高機能プラスチックで構成されています。ステンレススチールスプリングは、V字型のスプリングとO字型のスプリングを選択できます。 RC16-BおよびRC65-Bを使用する場合、一致するエラストマー材料を合理的に選択する必要があります。
ラジアルスプリングエネルギー化されたシールの両方のモデルは、高性能、互換性、幅広い適用性を備えています。これらは、過酷な労働条件や化学、石油、エネルギー、その他の分野などの特別なメディア環境の下で油圧および空気圧装置の密閉に適しています。ステンレス鋼のバネは、長期のシーリング効果を確保するための安定した放射状の力を提供しますが、高性能のプラスチックとエラストマー材料の組み合わせは、高圧、高速、腐食性媒体に適しています。標準化されたグルーブ設計により、インストールとメンテナンスが簡素化され、使用コストが削減されます。
製品機能とアプリケーション:
ラジアルスプリングエネルギー化されたシールの一般的な特徴:
1。往復、回転(スイング)、静的シーリングに使用できます。
2。ほぼすべての液体および化学媒体に適用できます。
3.高圧および低圧および真空シーリングの優れたシーリングパフォーマンス。
4。低摩擦、小さな開始抵抗、滑らかな動き、忍び寄ることはありません。
5。長寿命、オイルフリーの潤滑シールに使用できます。
6.温度やさまざまな複雑な労働条件の急速な変化に適応するために、さまざまな材料が利用できます。
7.食物や薬の循環と接触している場合、媒体への汚染はありません。
8。滅菌期間制限はほとんどありません。
RC16
適用可能な労働条件
圧力MPa | 速度m/s | 温度℃ | 中くらい | ||
RC16 <40 | RC16-B <80 | <10 | RC16 -200〜+250 | RC16 -B -35〜+250 | ほとんどすべてのメディア |
材料の選択
1.一致するOリング材料は、R01ニトリルラバー(NBR)、R02 Fluorubber(FKM)などです。
2。シーリングリング材料:PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。
3.ステンレススチールスプリングは、O字型のスプリングとV字型スプリングから選択できます。
注文例
RC16-40-PTFE4+Vシャフト直径40、シーリングリング材料はPTFE4、ステンレススチールスプリングはV字型スプリングです
RC16-B-40-PTFE4+R02シャフトの直径は40、シーリングリング材料はPTFE4、O-ringはfluororubberです

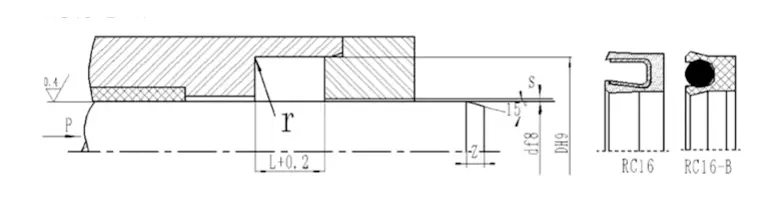

仕様パラメーターテーブル(パラメーター範囲内の任意のサイズが利用可能です)
DF8 | DH9 | L+0.2 | smax(<20mpa) | smax(<40mpa) | zmin | rmax |
4〜9.9 | D+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
10〜19.9 | D+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
20〜39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
40〜119.9 | D+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
120〜1000 | D+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
パンシールの設置:通常、開いた溝を使用し、閉じた溝を取り付けるには、パンシールの設置を参照してください。
仕様サイズのテーブル(必要な仕様はこの表にありません。当社に連絡してください。最大1600mmまでの製品を提供できます。)
RC65
適用可能な労働条件
圧力MPa | 速度m/s | 温度℃ | 中くらい | ||
RC65 <40 | RC65-B <80 | <10 | RC65 -200〜+250 | RC65 -B -35〜+250 | ほとんどすべてのメディア |
1.一致するOリング材料は、R01ニトリルラバー(NBR)、R02 Fluorubber(FKM)などです。
2。シーリングリング材料:PTFE1、PTFE2、PTFE3、PTFE4、UPE、PK1、PK2など。
3.ステンレススチールスプリングは、O字型のスプリングとV字型スプリングから選択できます。
注文例
RC65-40-PTFE4+Vシリンダー直径40、シーリングリング材料はPTFE4、ステンレススチールスプリングはV字型スプリングです
RC65-B-40-PTFE4+R02シリンダー直径は40、シーリングリング材料はPTFE4、O-ringはfluororubberです

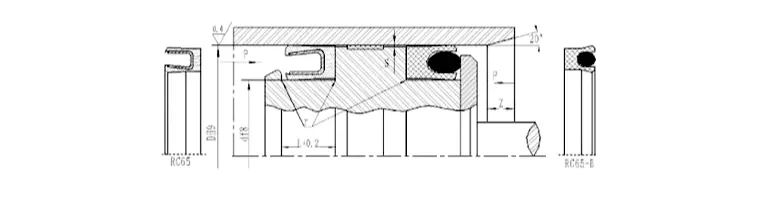

仕様パラメーターテーブル(パラメーター範囲内の任意のサイズが利用可能です)
DH9 | DF8 | L+0.2 | smax(<20mpa) | smax(<40mpa) | zmin | rmax |
6〜13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
14〜24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
25〜45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
46〜124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
125〜999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
