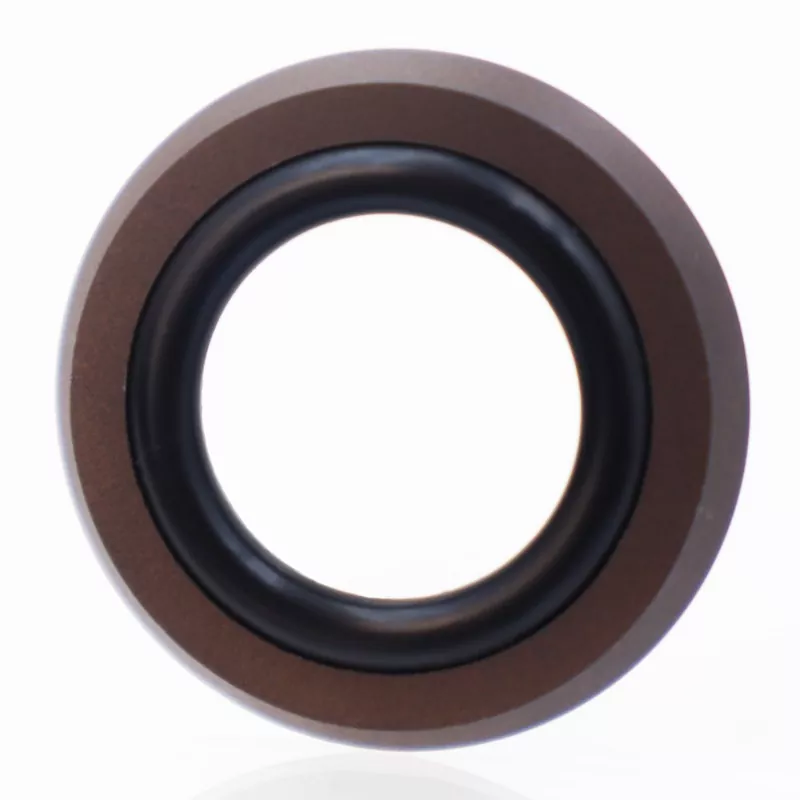

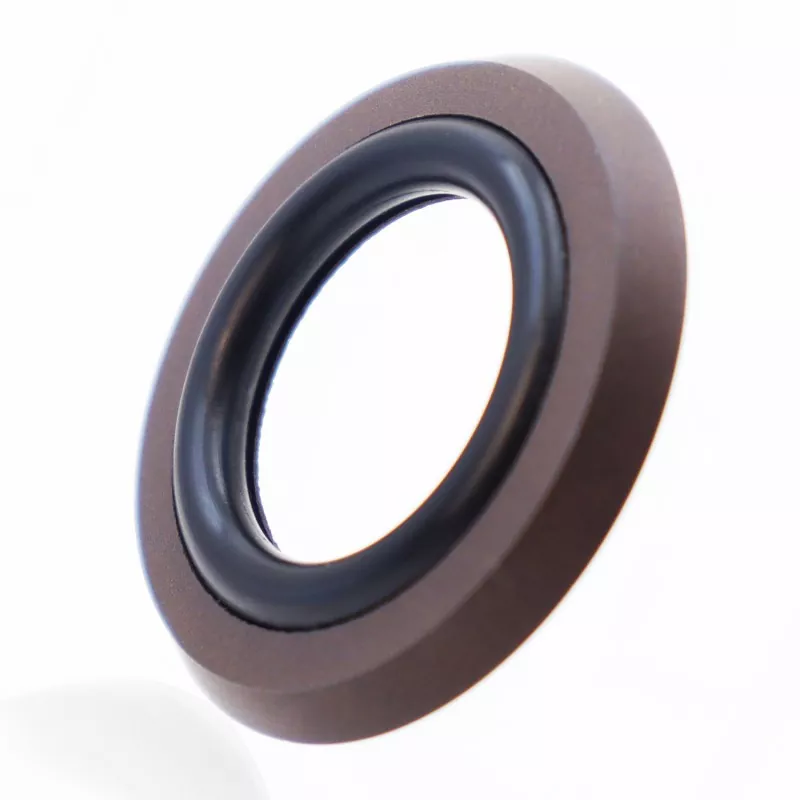

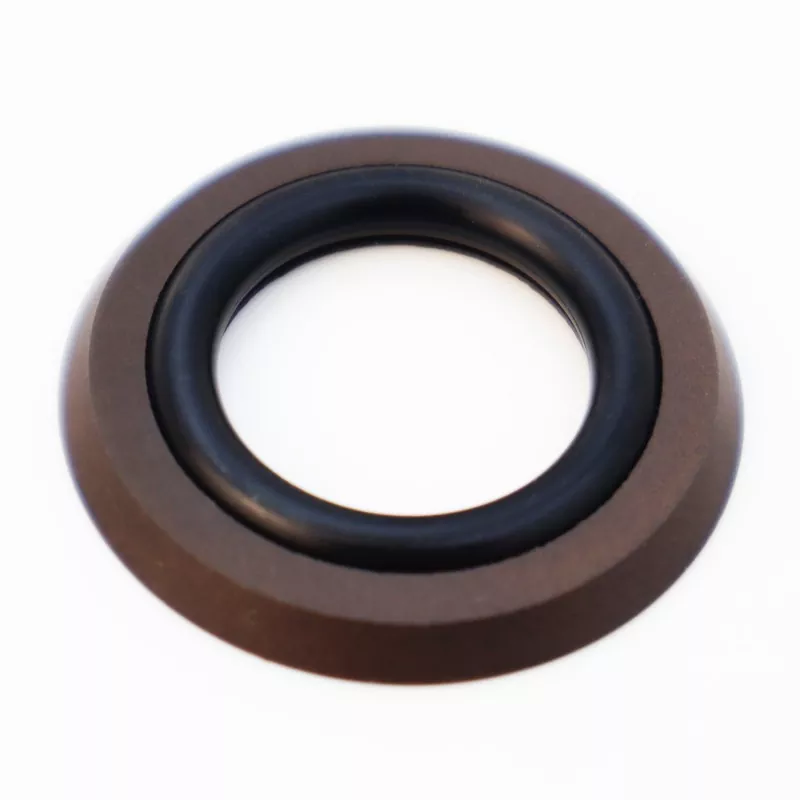

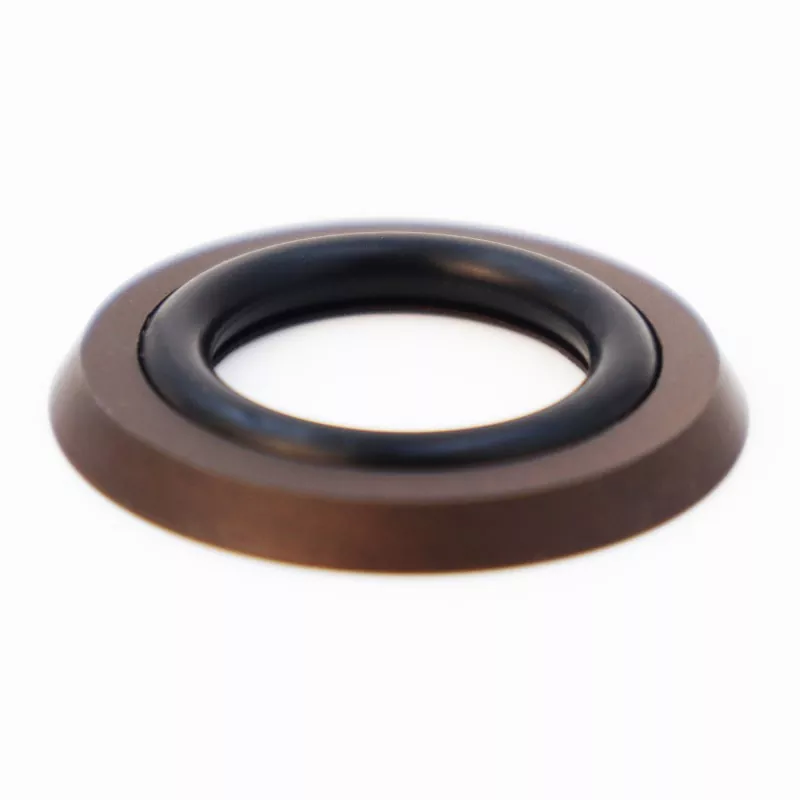

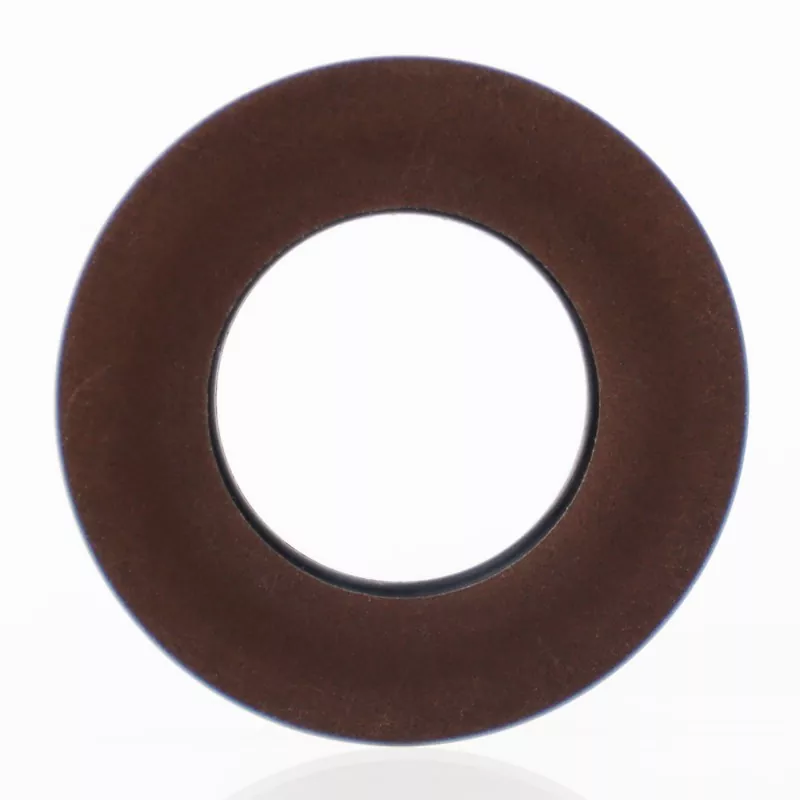

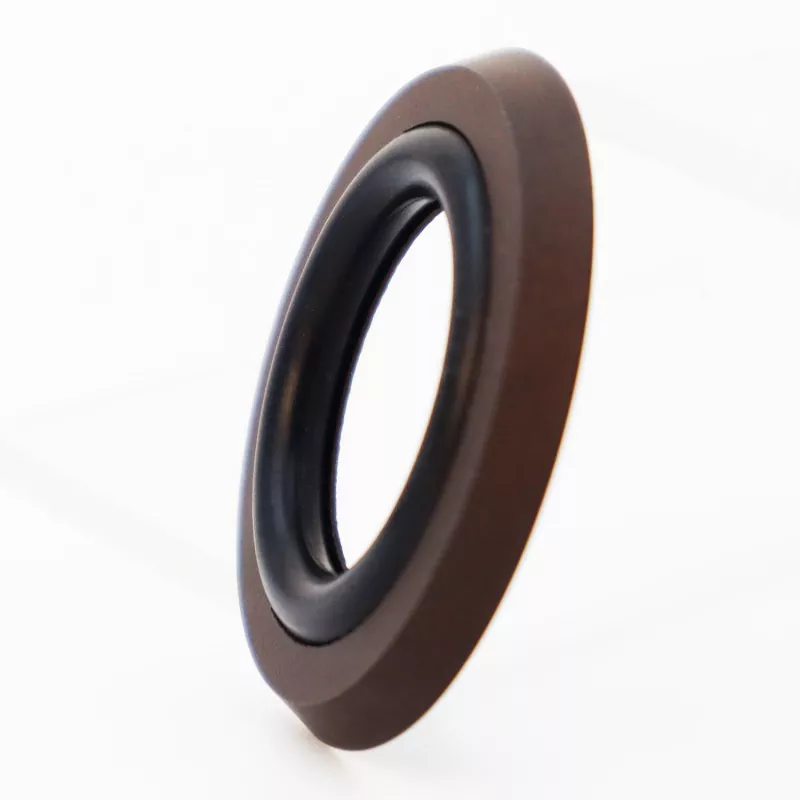

アキシアルフート形複合シール

静的フランジシールにおける高圧押出漏れを完全に排除するには、Ruichen RC2875 アキシャルフットタイプ複合シールが理想的な選択肢です。変性PTFEフットタイプスリッパーリングとOリングを組み合わせた複合設計を特徴とし、その独自のフランジ構造により押出抵抗が強化され、超高圧条件に対応できます。自己増力シール機構により、圧力の上昇に応じて密閉性が高まり、水圧用途にも対応します。

お問い合わせを送信

製品説明

アキシアルフットタイプコンバインドシールは、充填PTFE製の足形シールリングとゴム製Oリングで構成されています。軸方向（端面）シールやフランジシールなどの一方向静的シール用途向けに設計されています。主な特長としては、長寿命、優れたシール性能、高圧および超高圧に対する耐性、設置スペースを最小限に抑えたコンパクトな設計が挙げられます。油圧シール用途にも適しています。 RC2875-A (内圧用) と RC2875-B (外圧用) の 2 つのバージョンが用意されています。

狭い設置溝にも収まるコンパクトな構造で、機器の漏洩リスクを大幅に軽減します。あらゆる仕様の在庫がございますので、世界中のバイヤーからのお問い合わせやサンプル注文をお待ちしております。

適用される動作条件

圧力(MPa)	温度(℃)	速度(m/s)	中くらい
≤60	-35～+100（NBR Oリング付）	≤6	鉱物系作動油、耐火油（HFA/HFB）、水など
	-20～+200（FKM Oリング付）

原理と応用

このシールは、足の形をした変性 PTFE シールリングと O リングで構成されています。圧力がかかるとシールのグリップ力が増加します。つまり、圧力が高いほどシール性能が向上します。スライドリングの足形サイドフランジ設計により、O リングのはみ出しが防止され、シールが高圧および超高圧に耐えることができます。

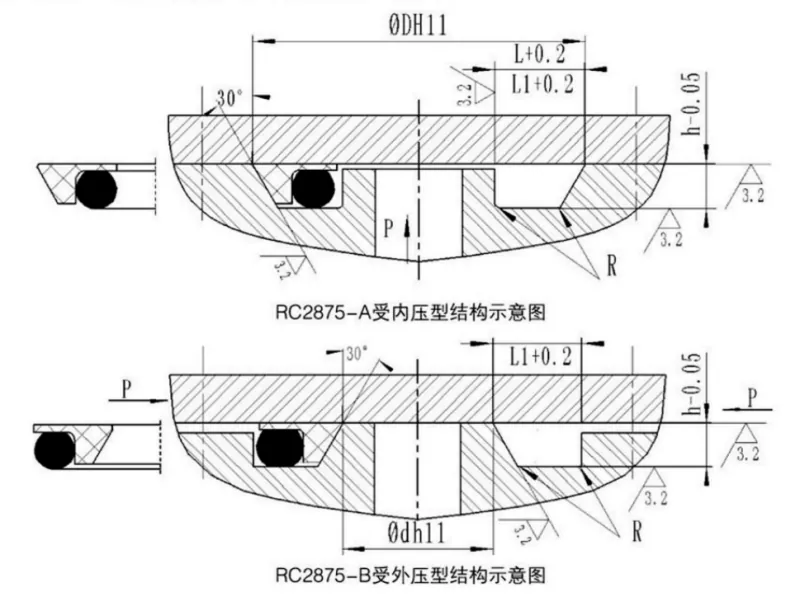

Axial Foot Type Combined Seal

仕様表

1. RC2875-A（内圧式）仕様表

パラメータ範囲内のすべての仕様が利用可能です。

外径範囲 D H11	溝深さ h-0.05	溝幅 L+0.2	溝幅L1+0.2 圧力 > 100MPa	コーナー半径 Rmax	Oリング線径する
17～50	3.1	6.6	8.6	0.4	3.55
51~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500～1600	7.5	15.8	17.8	0.7	8.60

2. RC2875-B 外圧式仕様表

パラメータ範囲内のすべての仕様が利用可能です。

内径範囲 dh11	溝深さ h-0.05	溝幅 L+0.2	溝幅L1+0.2 圧力 > 100MPa	コーナー半径 Rmax	Oリング線径する
5～40	3.1	6.6	8.6	0.4	3.55
41~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500～1600	7.5	15.8	17.8	0.7	8.60
