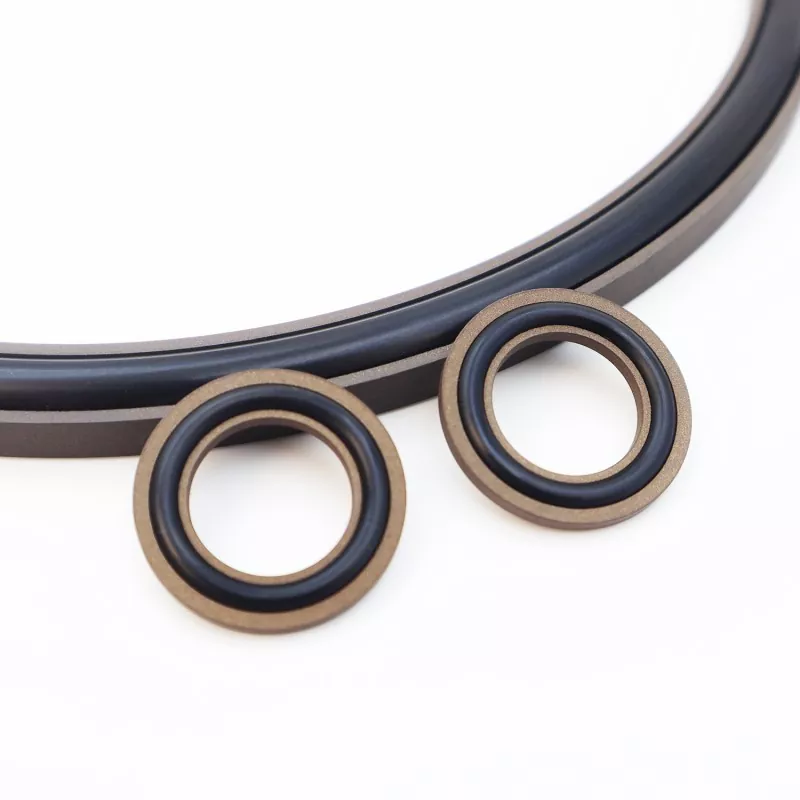

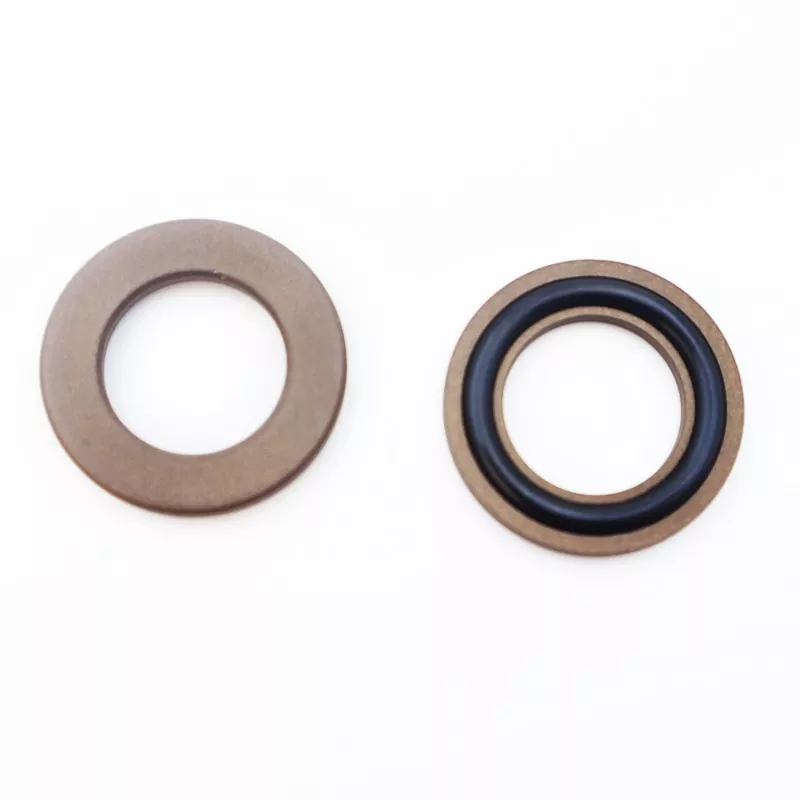

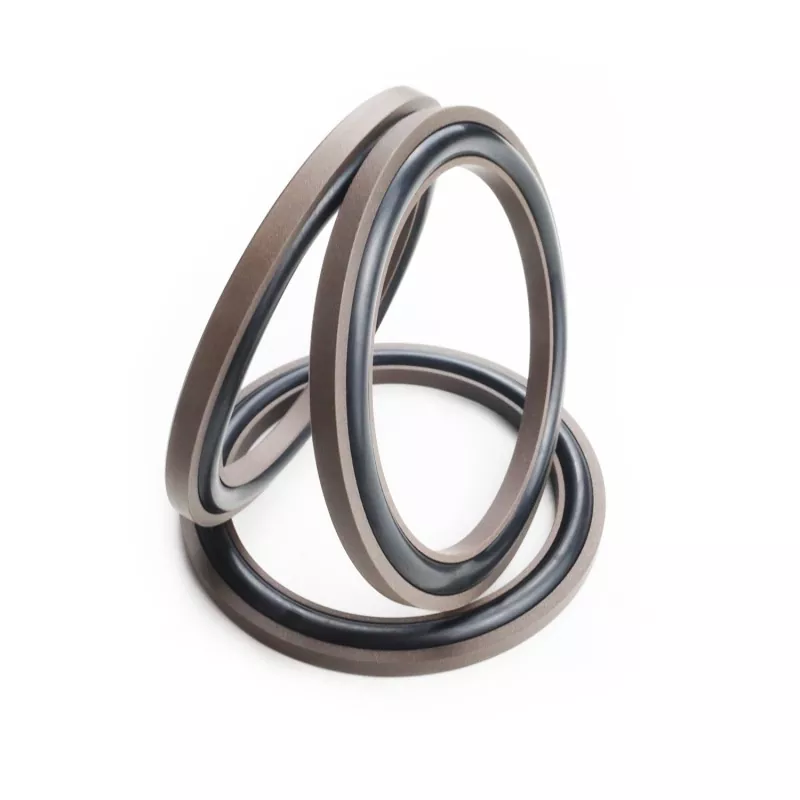

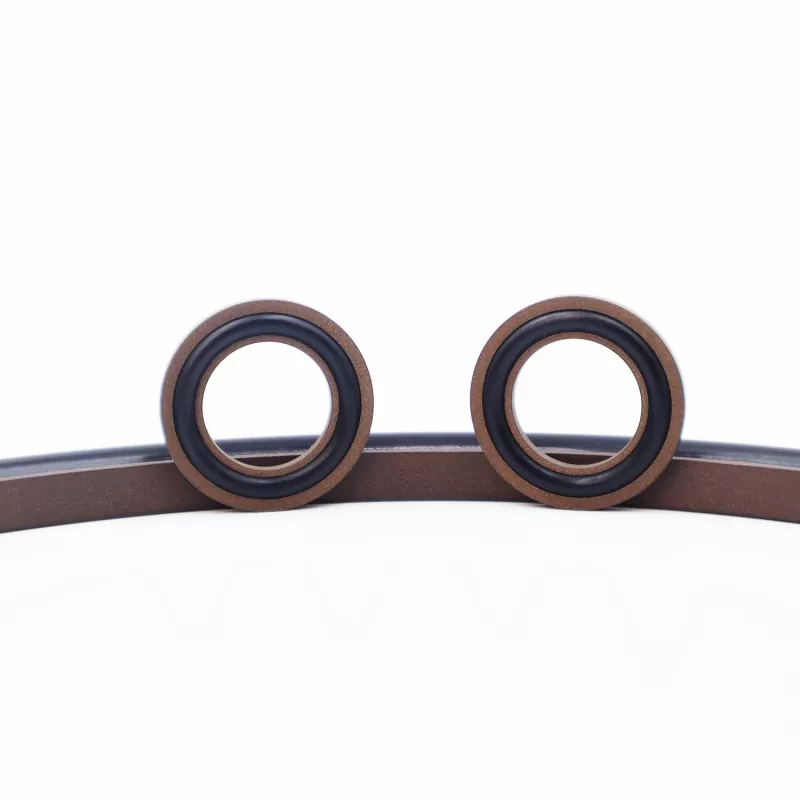

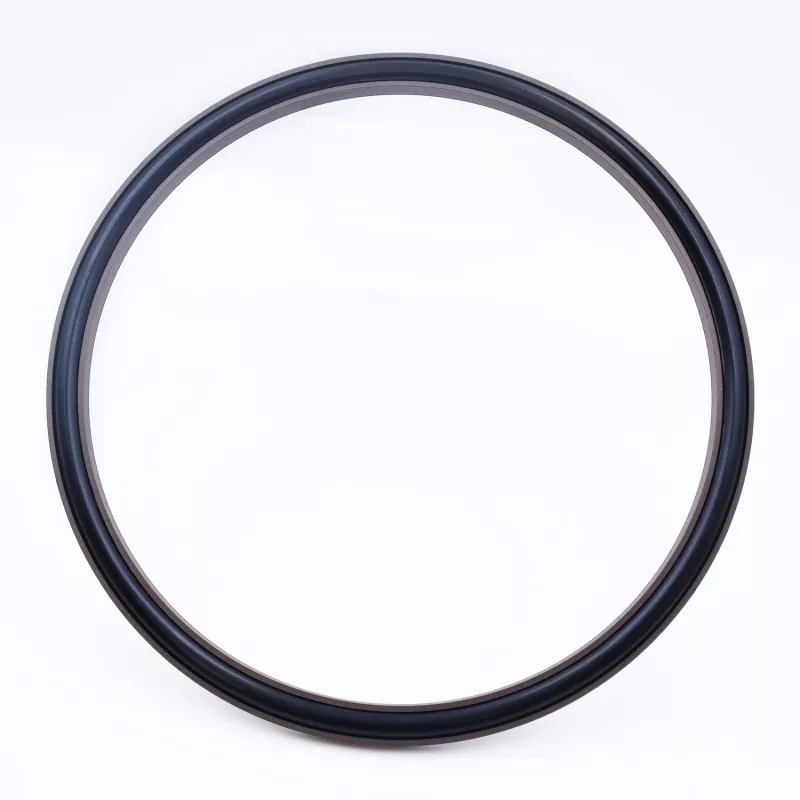

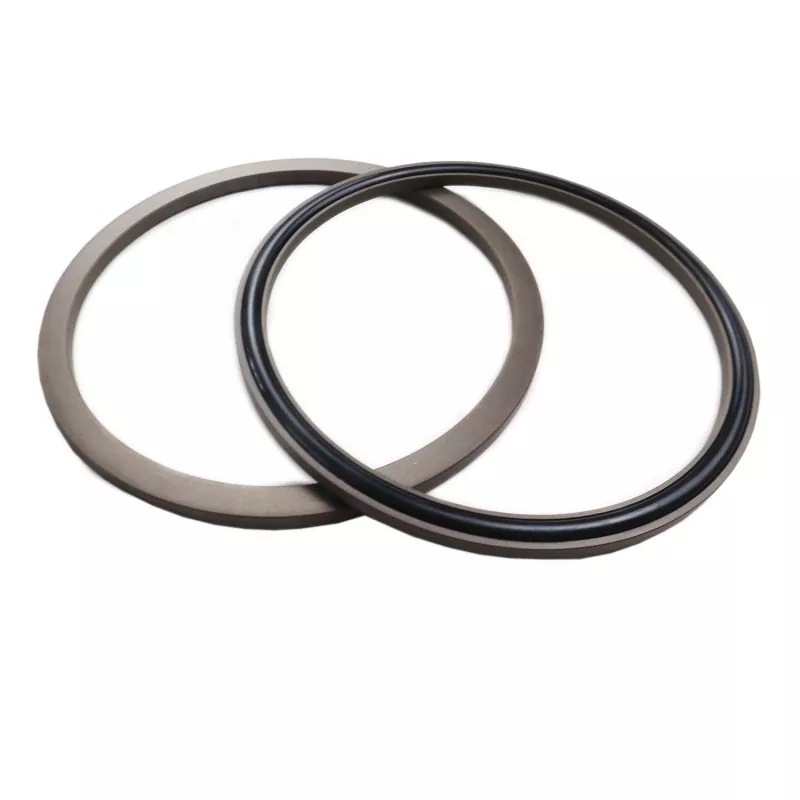

アキシャル C タイプ コンバインド シールは、充填 PTFE 製の C 形シール リングとゴム製 O リングで構成されています。軸方向（端面）シールやフランジシールなどの静的シール用途向けに設計されています。主な特徴としては、長寿命、優れたシール性能、高圧耐性、コンパクトな構造的設置面積が挙げられます。油圧シール用途にも適しています。 RC2872-A (内圧用) と RC2872-B (外圧用) の 2 つのバージョンが用意されています。
コンパクトな設計により、限られたスペースへの設置が容易になり、信頼性の高いシールと長期稼働時の耐用年数の延長が保証されます。あらゆる仕様の在庫が用意されており、技術的な選択、価格の問い合わせ、一括注文などのサービスが世界中のバイヤーに提供されます。
|
圧力(MPa) |
温度(℃) |
速度(m/s) |
中くらい |
|
≤100 |
-35～+100（NBR Oリング付） |
- |
作動油、エマルジョン、水など |
|
-20～+200（FKM Oリング付） |
このシールは、C 型 PTFE シール リングと O リングで構成されています。 O リングは予圧縮を提供し、シールを達成するために必要なクランプ力を生成します。圧力がかかると、このクランプ力が増加します。つまり、圧力が上昇するとシールの性能が向上します。スリッパーリングのダブルフランジ設計により、O リングのはみ出しが防止され、シールが高圧に耐えることができます。
パラメータ範囲内のすべての仕様が利用可能です。
|

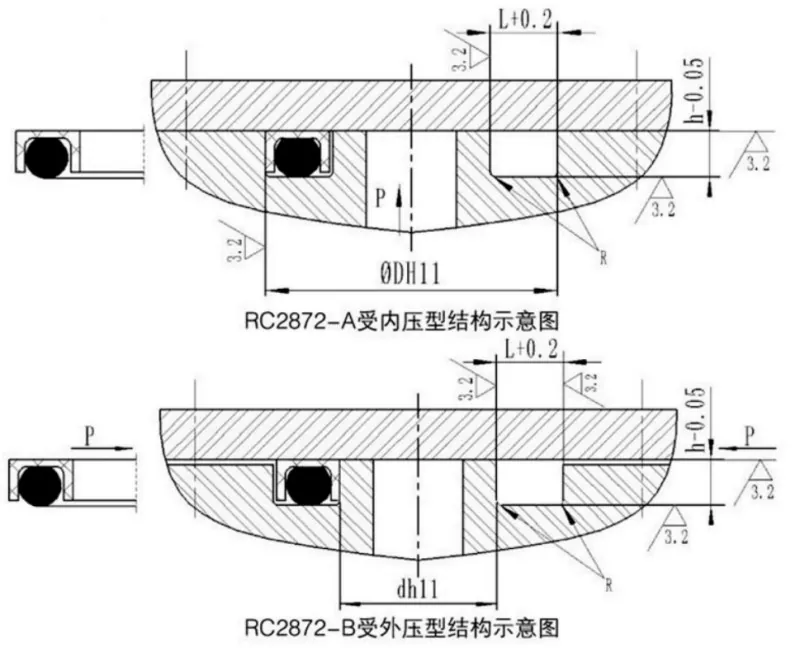

外径範囲 D H11 |
溝深さ h-0.05 |
溝幅 L+0.2 |
コーナー半径 Rmax |
Oリング線径 する |
|
15～30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500～1600 |
7.5 |
13.6 |
0.7 |
8.60 |
パラメータ範囲内のすべての仕様が利用可能です。
|
内径範囲 dh11 |
溝深さ h-0.05 |
溝幅 L+0.2 |
コーナー半径 Rmax |
Oリング線径 する |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500～1600 |
7.5 |
13.6 |
0.7 |
8.60 |
