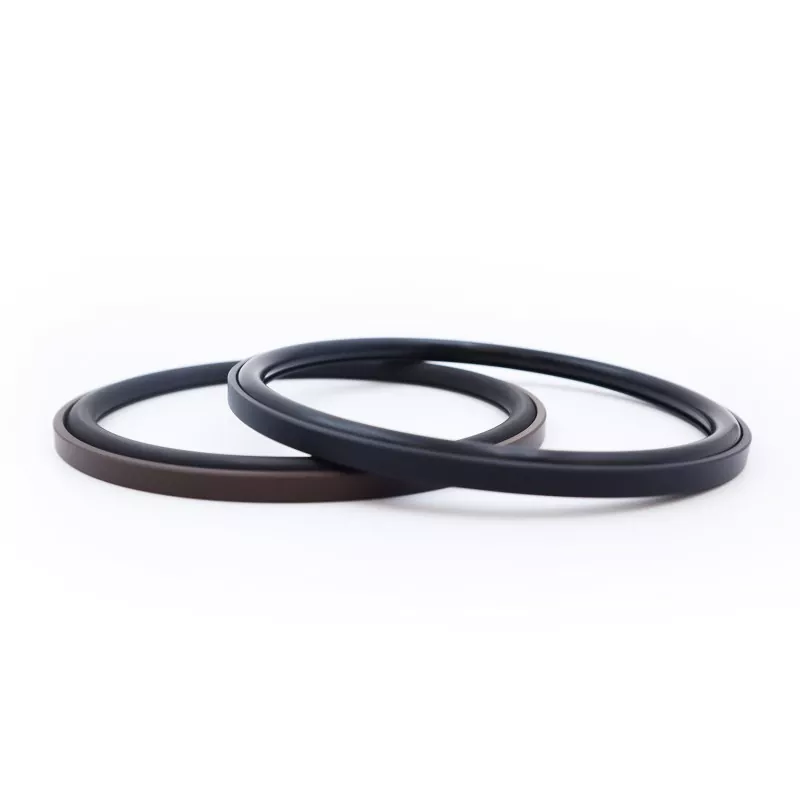

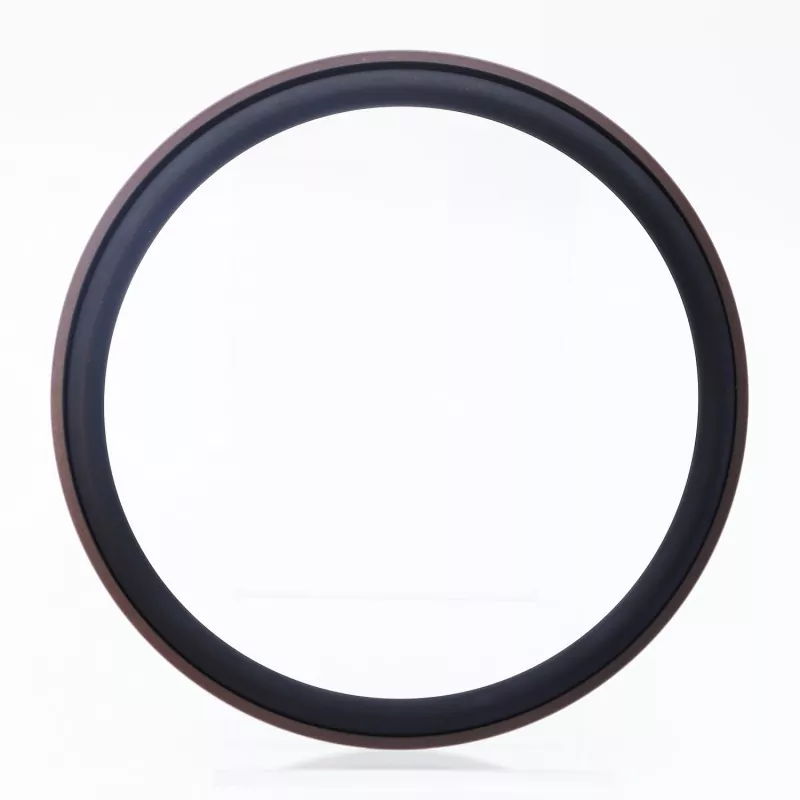

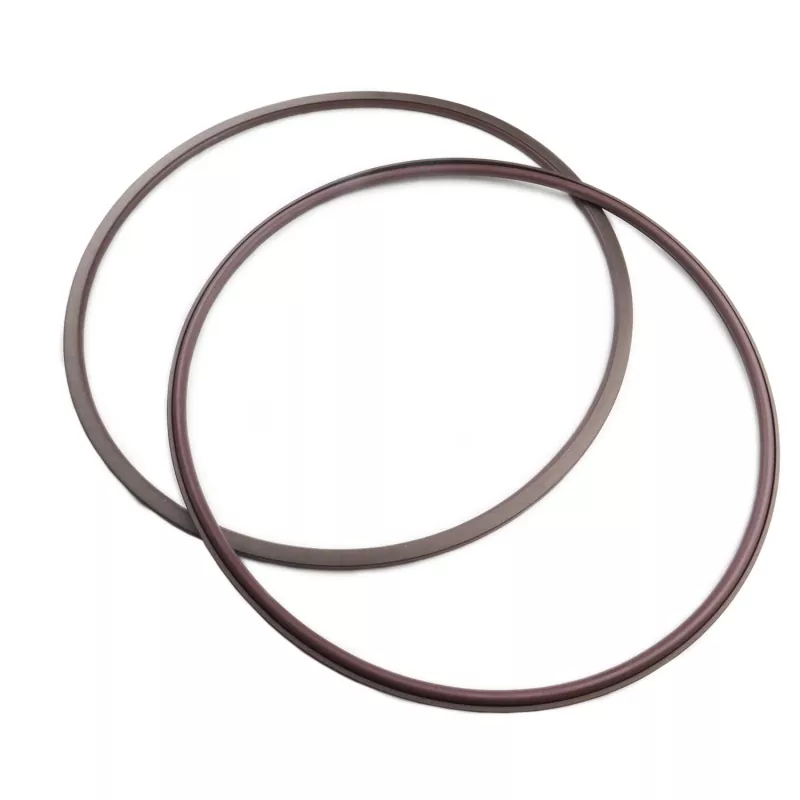

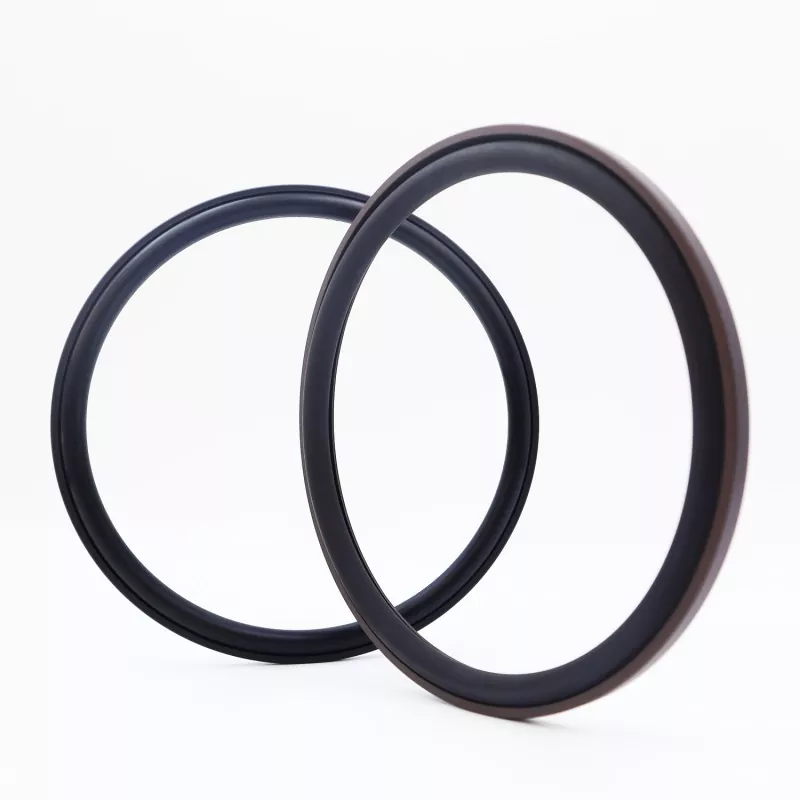

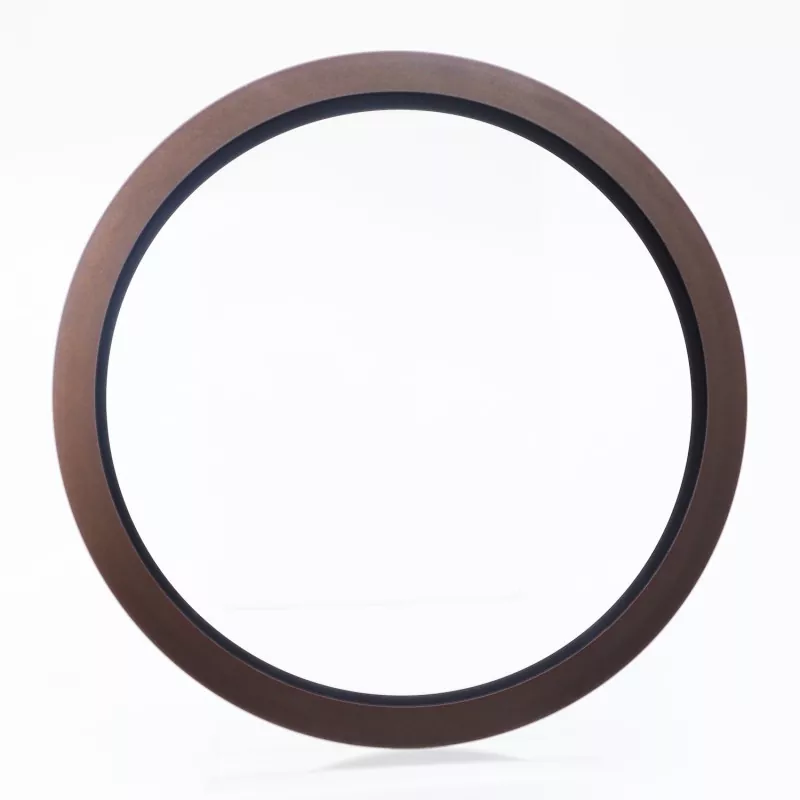

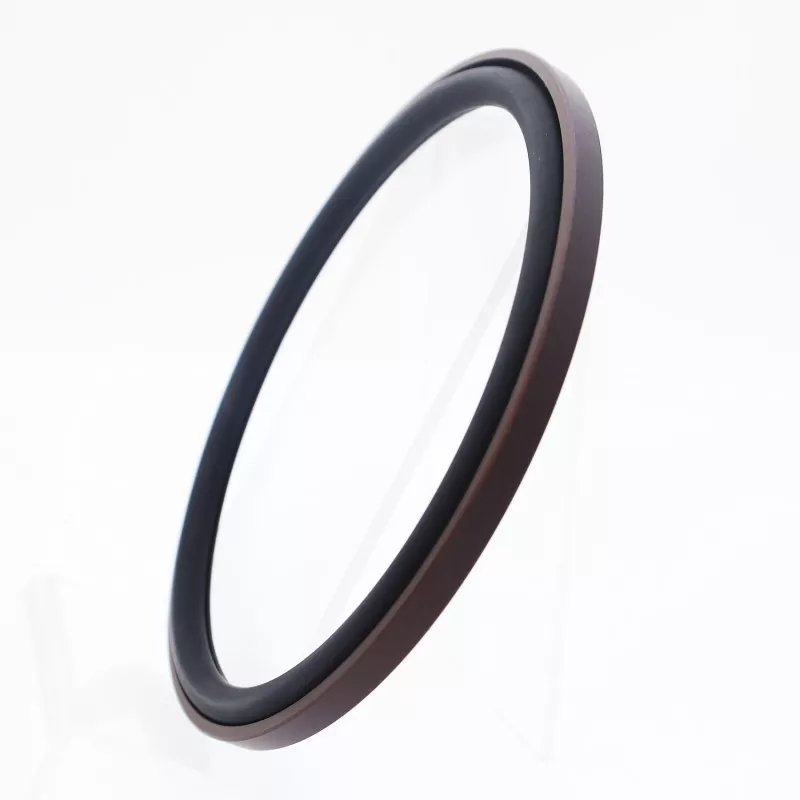

アキシャルステップ複合シールは、充填PTFE製の直角シールリングとゴムOリングで構成されています。軸方向 (端面) シールやフランジ シールなどの一方向静的シール用途向けに設計されています。長寿命、優れたシール性能、高圧および超高圧に対する耐性、コンパクトな構造設置面積を特徴としています。水圧シール用途にも適しています。 RC2871-A (内圧用) と RC2871-B (外圧用) の 2 つのバージョンが用意されています。
O リングの予圧縮によって生成される継続的なグリップ力によって効果的なシールが達成され、媒体圧力が増加するにつれてシール性能が向上する自己増力シール効果が得られます。シールリング側面のフランジ設計により、O リングのはみ出しが効果的に防止され、水圧シール環境との互換性を維持しながら、高圧および超高圧条件に容易に対応できます。
|
圧力(MPa) |
温度(℃) |
速度(m/s) |
中くらい |
|
≤300 |
-35～+100（NBR Oリング付） |
- |
作動油、エマルジョン、水など |
|
-20～+200（FKM Oリング付） |
このシールは、直角 PTFE シール リングと O リングで構成されています。 O リングは予圧縮を提供し、シールを達成するために必要なクランプ力を生成します。圧力がかかると、このクランプ力が増加します。つまり、圧力が高いほど、シール性能が向上します。スリッパーリングのサイドフランジ設計のおかげで、O リングのはみ出しが防止され、シールが高圧に耐えることができます。
パラメータ範囲内のすべての仕様が利用可能です。
|

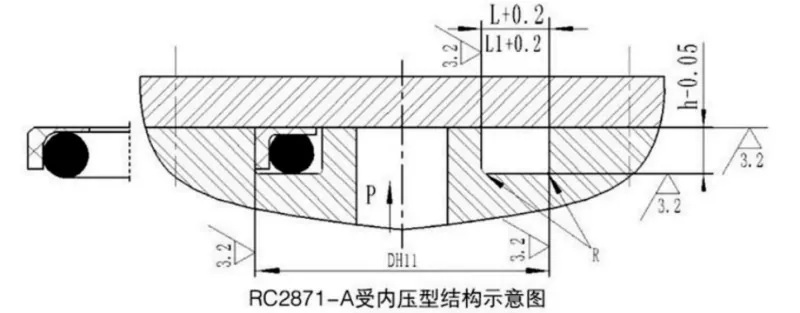

外径範囲 D H11 |
溝深さ h-0.05 |
溝幅 L+0.2 |
溝幅L1+0.2 圧力 > 80MPa |
コーナー半径 Rmax |
Oリング線径 する |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500～1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
パラメータ範囲内のすべての仕様が利用可能です。
|

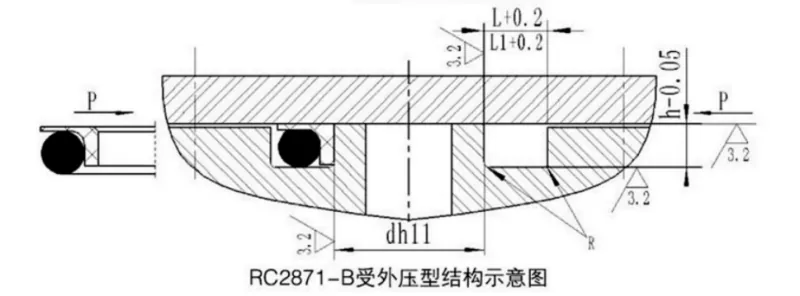

内径範囲 dh11 |
溝深さ h-0.05 |
溝幅 L+0.2 |
溝幅L1+0.2 圧力 > 80MPa |
コーナー半径 Rmax |
Oリング線径 する |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500～1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
