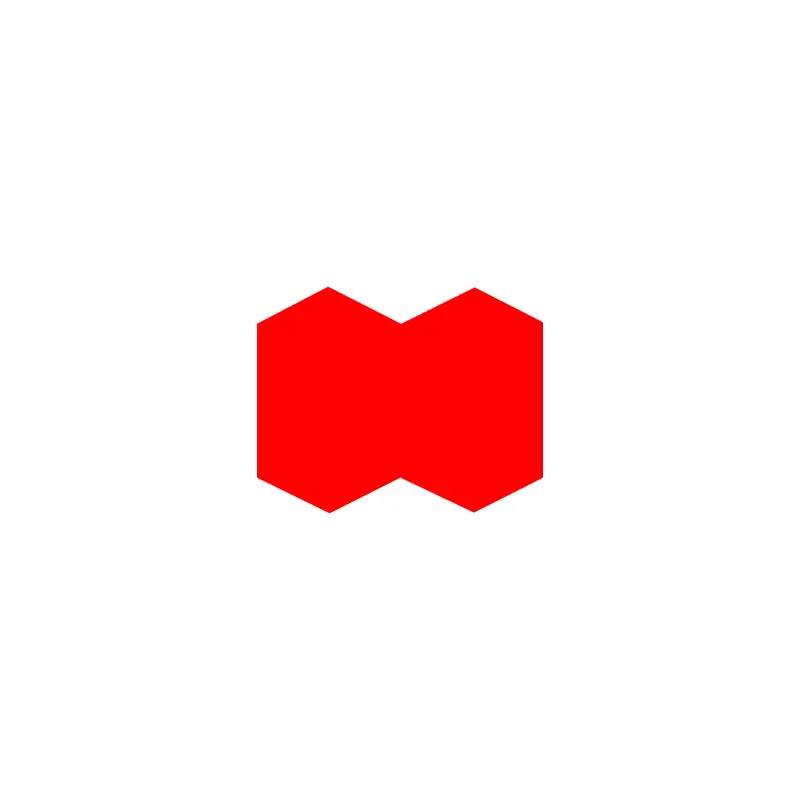

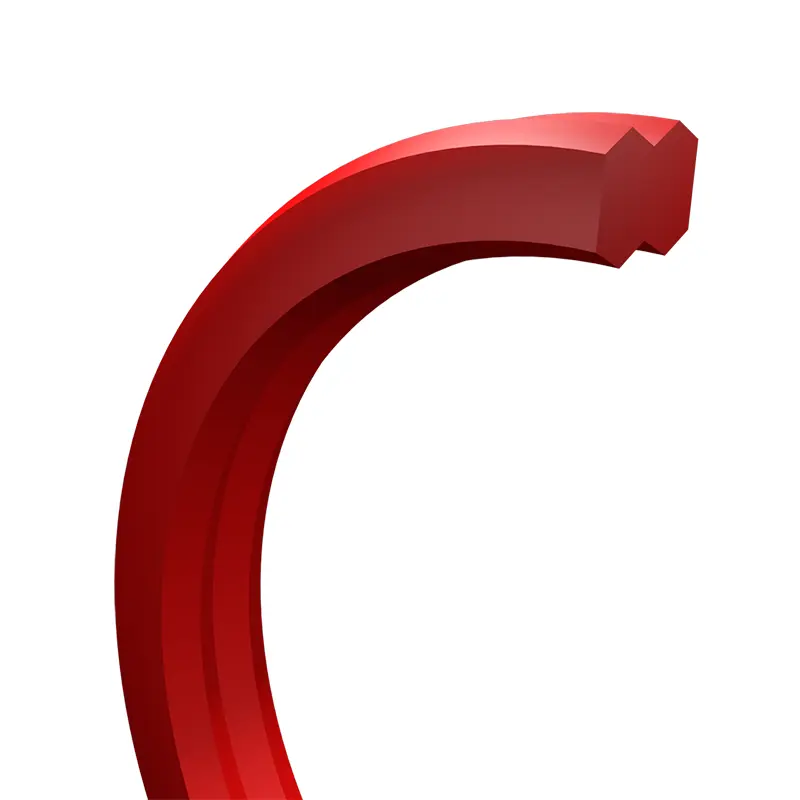

現在の油圧シリンダー設計では、OリングまたはOリング +保持リングの組み合わせは、主に静的シールとして使用されます。ただし、Oリングがねじれており、保持リングの位置が最適ではないため、このシーリングソリューションにはアセンブリ中に特定のリスクがあります。このソリューションは、圧力脈動と汚れの侵入の場合の欠点も示しています。この場合、ダンベル型のシーリングリングは、単一のオリジナルの静的油圧シールとして理想的な代替品として使用できます。
製品機能とアプリケーション:
技術データ
圧力:最大50MPa。
温度:-35℃...+110℃。
材料:ポリウレタン。
インストール要件
(1)溝の深さw(mm)の値に従って設置面積Cが選択されます
W <3; C≥3。
W> 3の場合; C≥5。
(2)表面仕上げ
シールタイプ | 表面 | ra | RZ | rmax |
ラジアルシール | 交配サーフェス(ボア、ピストン、シャフト) | ≤1.6 | ≤6.3 | ≤10 |
溝の底 | ≤3.2 | ≤6.3 | ≤16 | |
溝側 | ≤3.2 | ≤6.3 | ≤16 |
(3)ダンベル型のシーリングリングは、次のテスト条件下で漏れがなく、押し出しに非常に耐性があります。
|
高電圧テスト | 圧力脈動テスト |
圧力p | 40/52MPA | 30MPA |
温度t | 100℃/80℃ | 60℃最大燃料タンク温度 |
中くらい | 油圧オイルHLP 46 | 油圧オイルHLP 46 |
テスト条件下 | 72H | 500000圧力パルス |
(4)最適なシーリングギャップ:
シリンダーボア-H8
ガイドスリーブ-G6
シールは押出に非常に耐性があるため、0.2 mmの放射状シーリングギャップsを達成できます。
低温の使用では、ガイドスリーブからシリンダーボアとピストンロッドへの偏差を避ける必要があります。

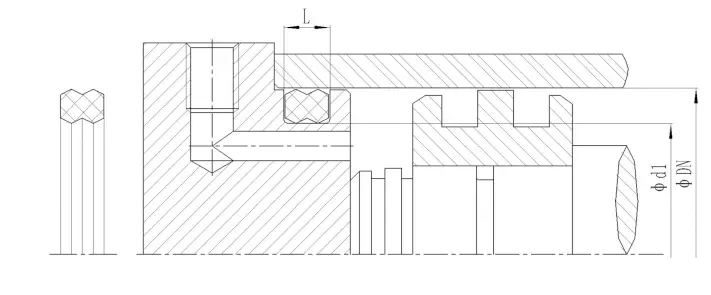

インストールの推奨事項
アドバンテージ
OリングまたはOリング +保持リングの組み合わせと比較して、Dumbbellシールには次の利点があります。
(1)ねじれに非常に耐性があります
(2)簡単にインストールできます
(3)長いサービスライフ
(4)高圧抵抗
応用
ダンベルシールは、次のような油圧シリンダーで一般的に使用されています。
(1)Forklifts
(2)建設機械油圧
(3)産業油圧
(4)工作機械
(5)射出成形機
(6)油圧プレス
(7)カートリッジバルブ
