保持リングは、Oリングまたはスターリングと組み合わせて使用され、圧力の作用下で低圧側のギャップにシーリングリングが絞られないようにします。圧力が増加し続けると、シーリングリングは「押し出し」によって損傷し、最終的にシールに失敗します。保持リングを使用すると、シーリングリングの「押出」を防ぐことができます。したがって、保持リングはシーリングリングのサプリメントです。シール自体ではありませんが、シーリングリングの作業圧力範囲を増加させます。
保持リングは、Oリングと組み合わせて使用され、「押出」を防ぎ、Oリングを効果的に保護し、サービス寿命を延ばし、シーリングギャップを大きくし、処理コストを削減します。
製品機能とアプリケーション:

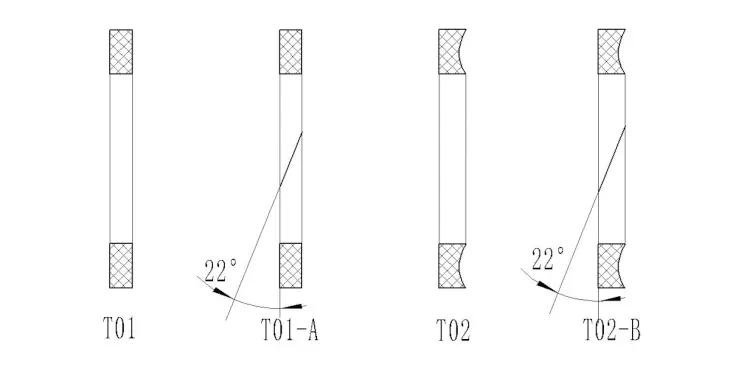

リングフォームと構造タイプの保持
技術データ
作業圧力:静的シールは、約200mPaに達する可能性があります(保持リングの材料とシールタイプに応じて)、往復シールは約40MPaに達することがあります。スイング/遅い速度の回転は約15MPAに達する可能性があります。
速度:往復と回転は約2m/sに達する可能性があります(材料によって異なります)。
注文基準
(1)T01シリーズの保持リングは、内径D1、幅W、厚さTで構成されています。
例:T01-00356 D1:3.56*W:1.35*T:1.23

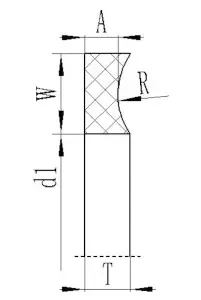

(2)T02シリーズの保持リングは、内径D1、幅W、および厚さAおよびTで構成されています。
例:T02-027 D1:33.78*W:1.35*A:1.14*T:1.24
