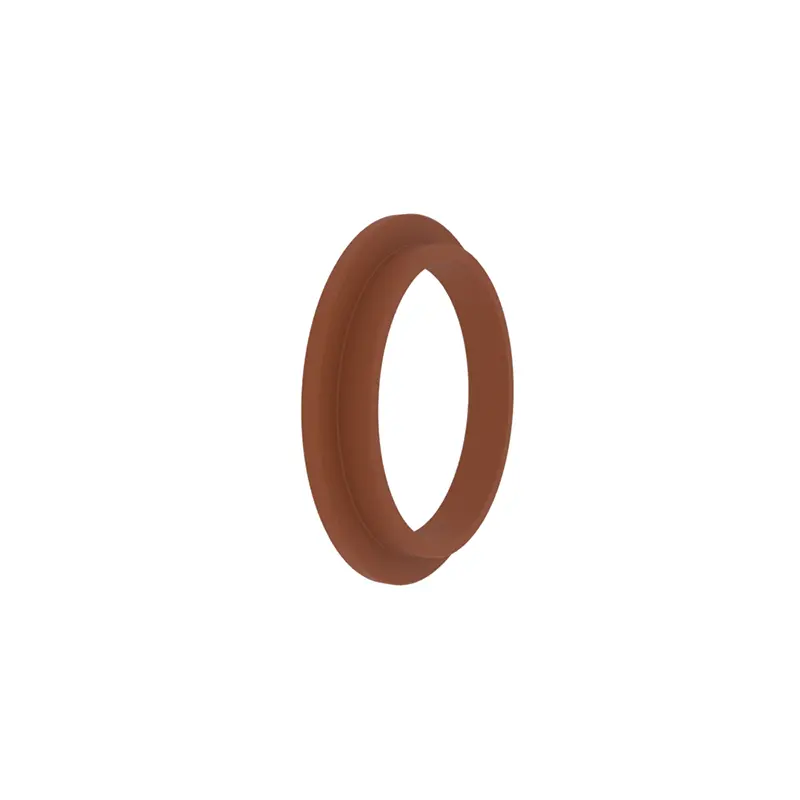

ターニングシールガイドリングは、油圧シリンダー、空気圧システム、工業機械、その他のフィールドで広く使用されています。機器の運用効率とシーリングの信頼性を向上させるために、顧客のニーズに応じてカスタマイズされたソリューションを提供できます。さまざまな特性によれば、ターニングシールガイドリングを異なるモデルシリーズに分割しました。

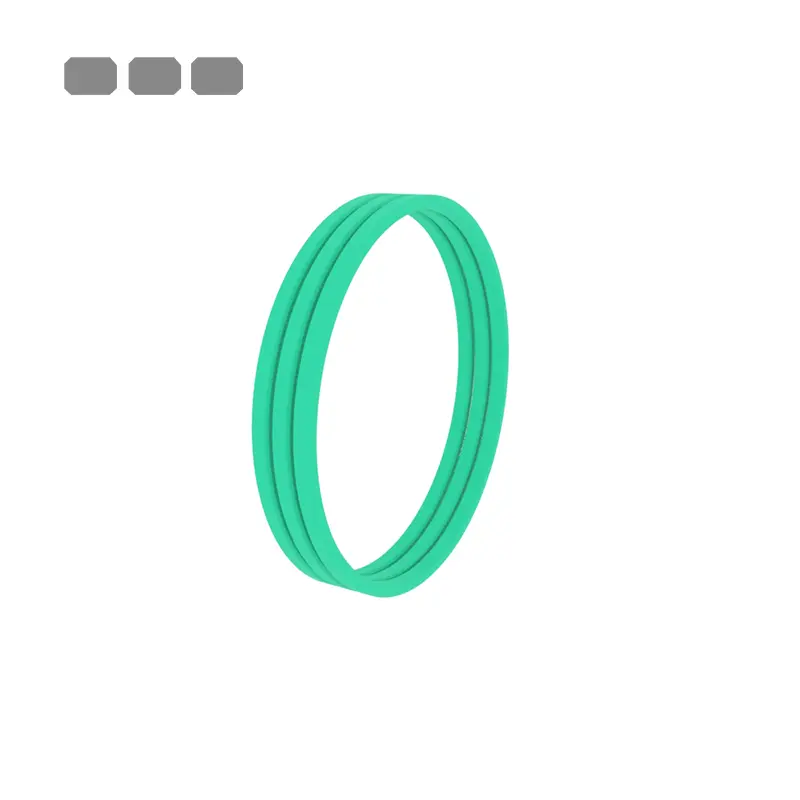

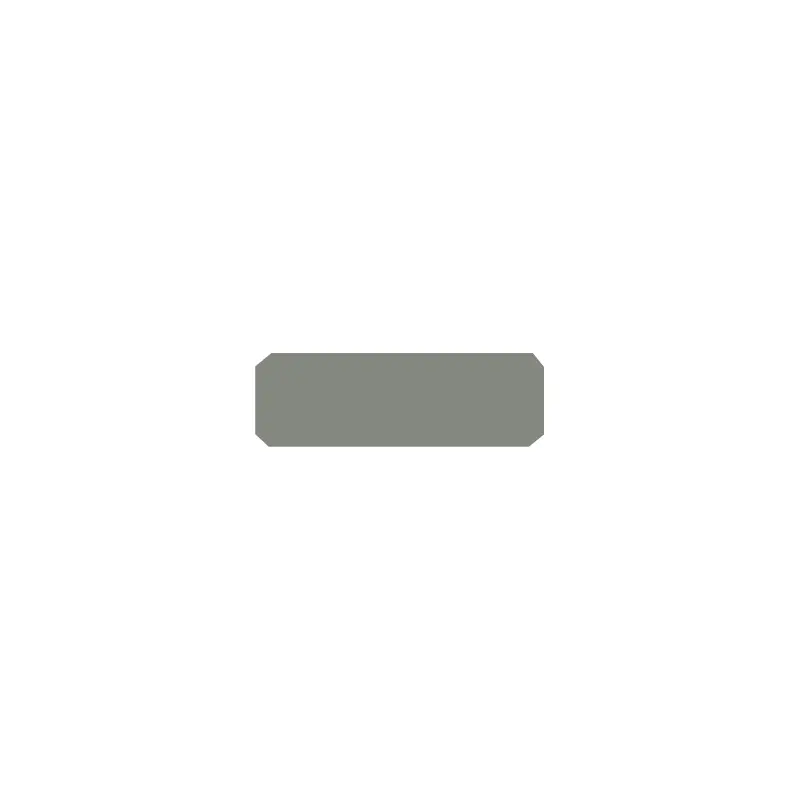

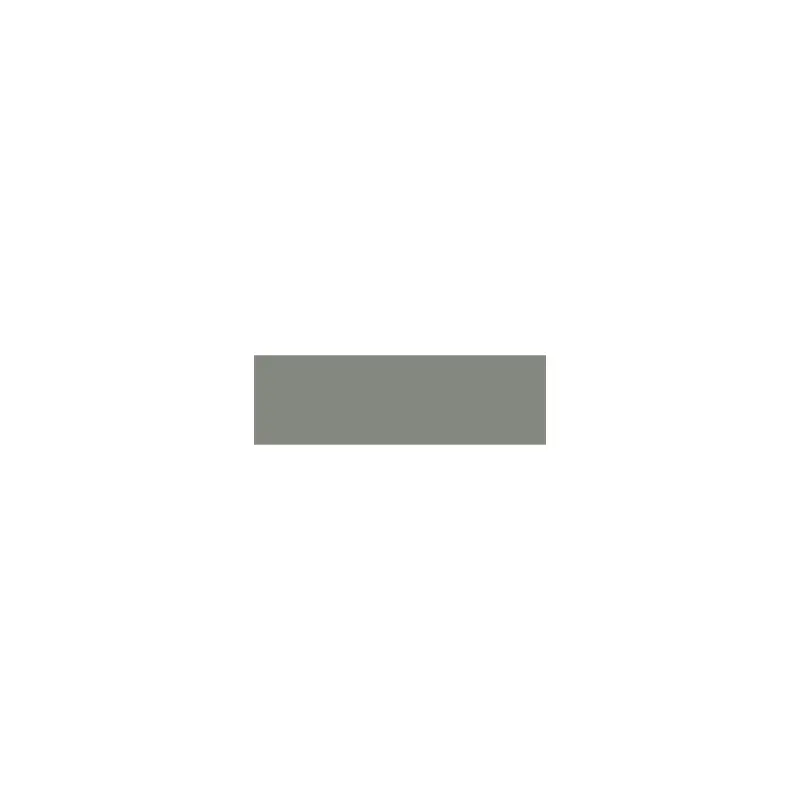

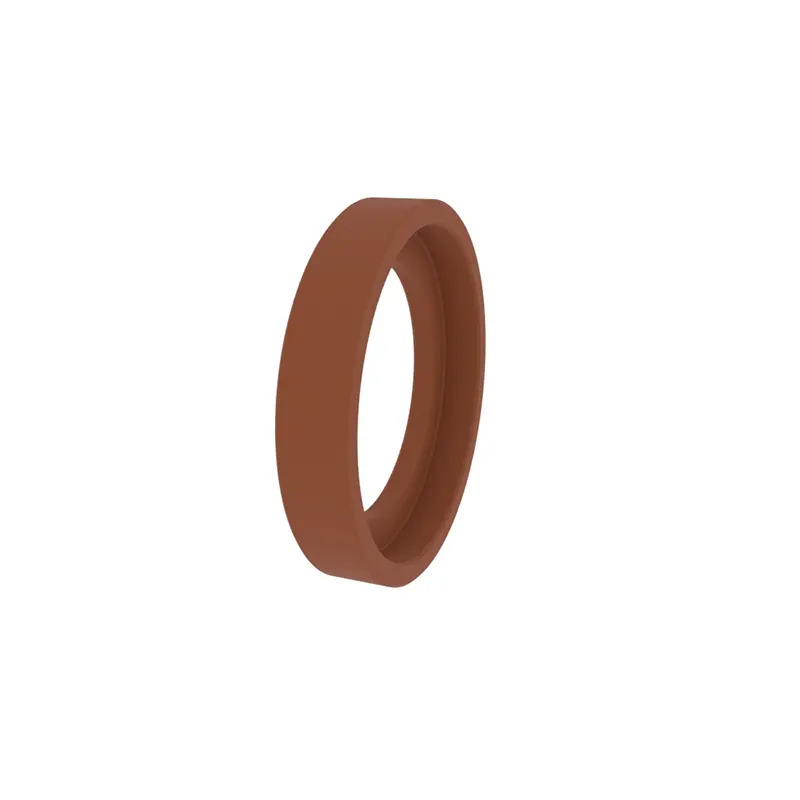

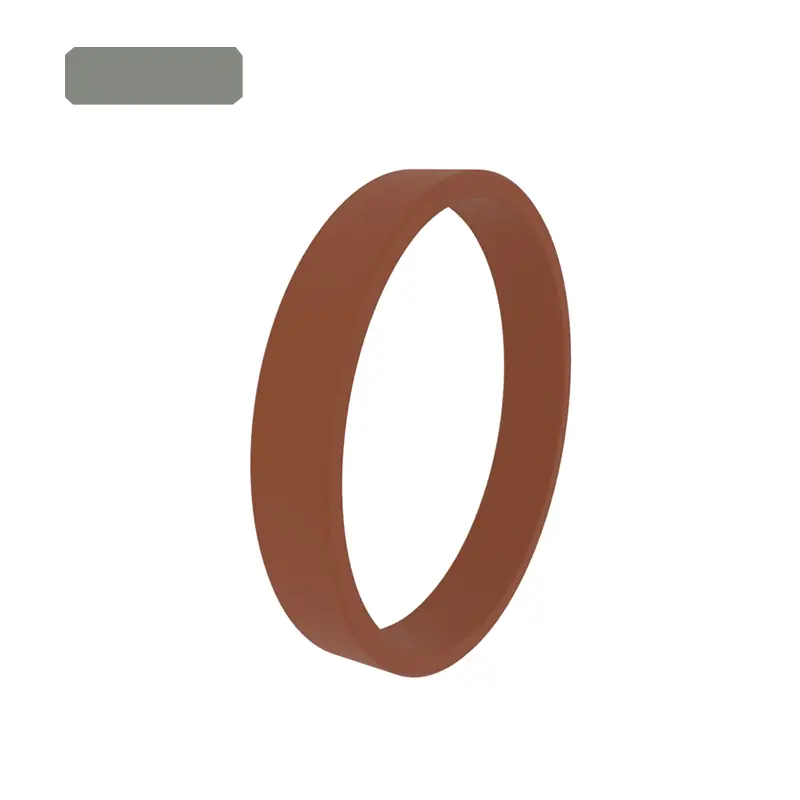

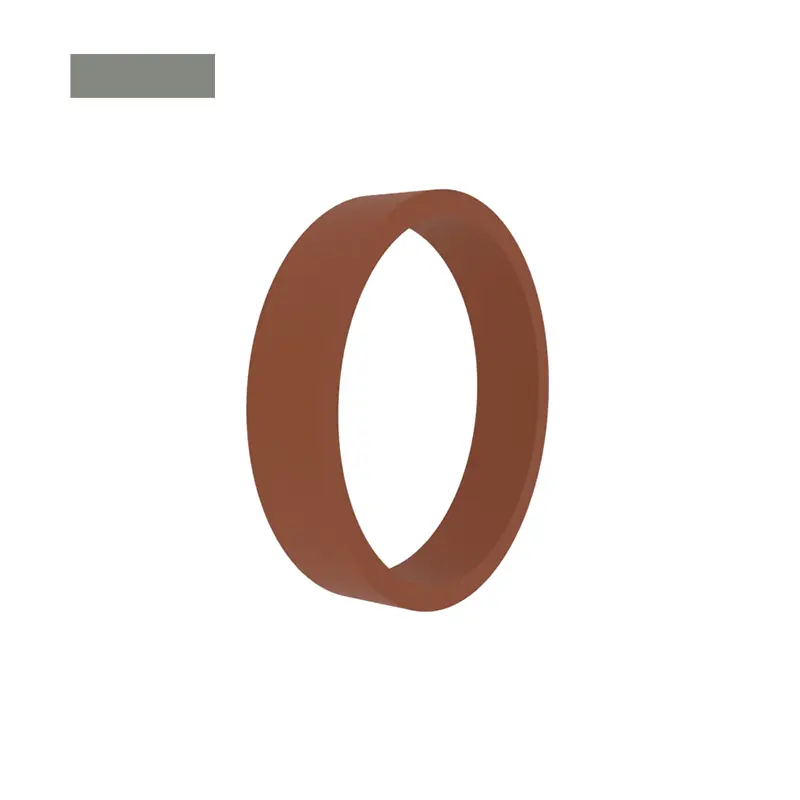

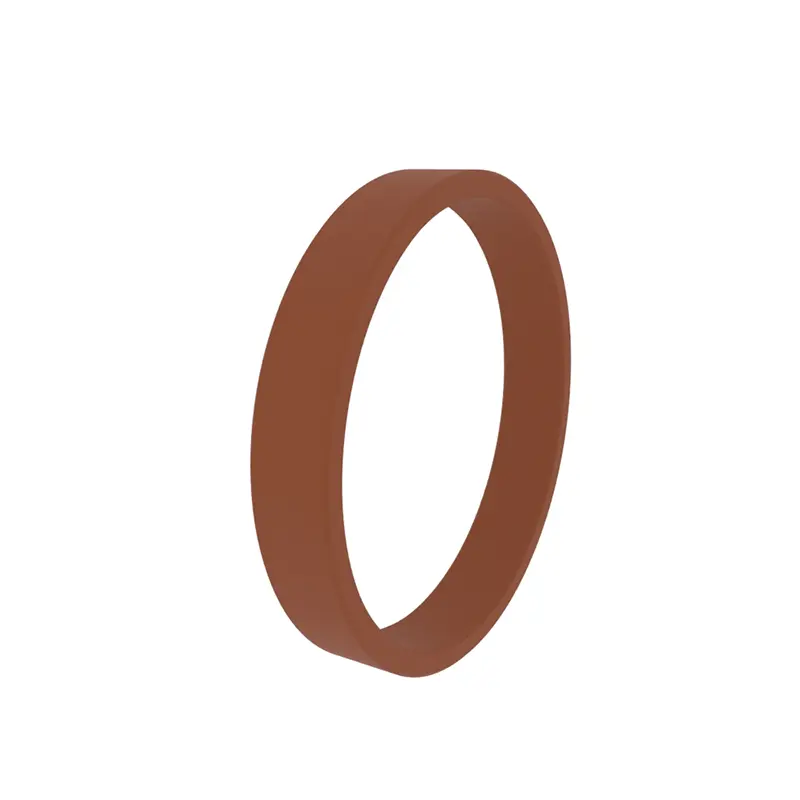

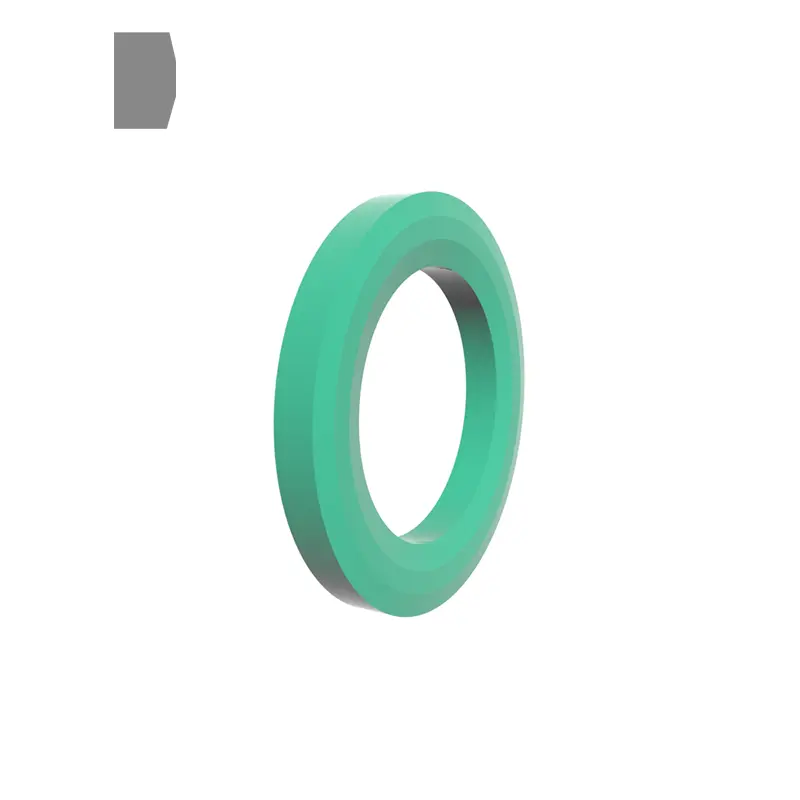

RCF101、RCF102、RCFB102標準ガイドリングは、シリンダーのピストンおよびピストンロッドガイドに適しています。それらのほとんどは、閉じた溝に開いて設置する必要があります。そうしないと、開いている可能性があります。

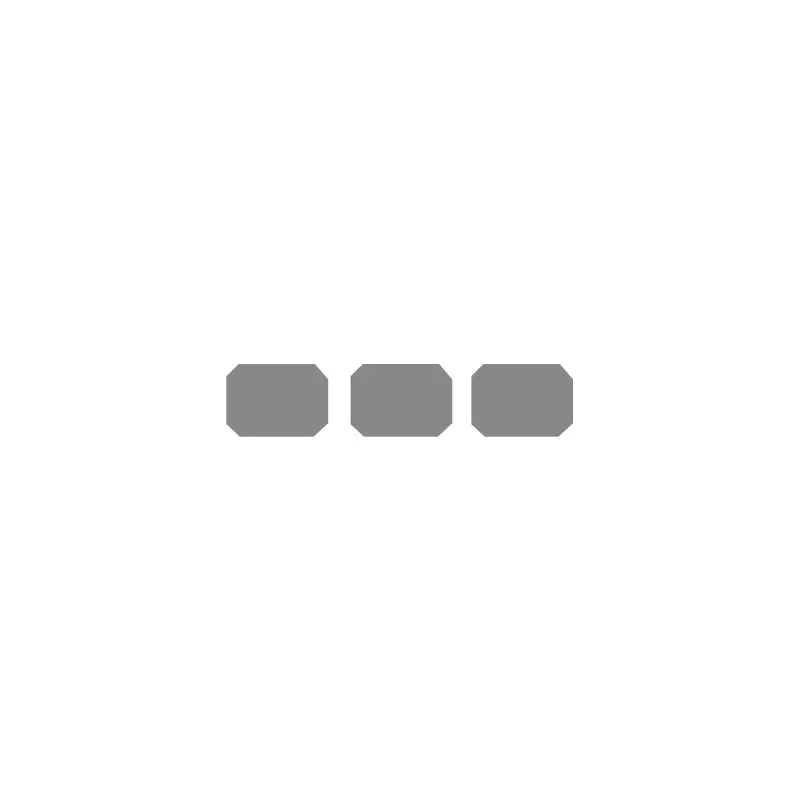

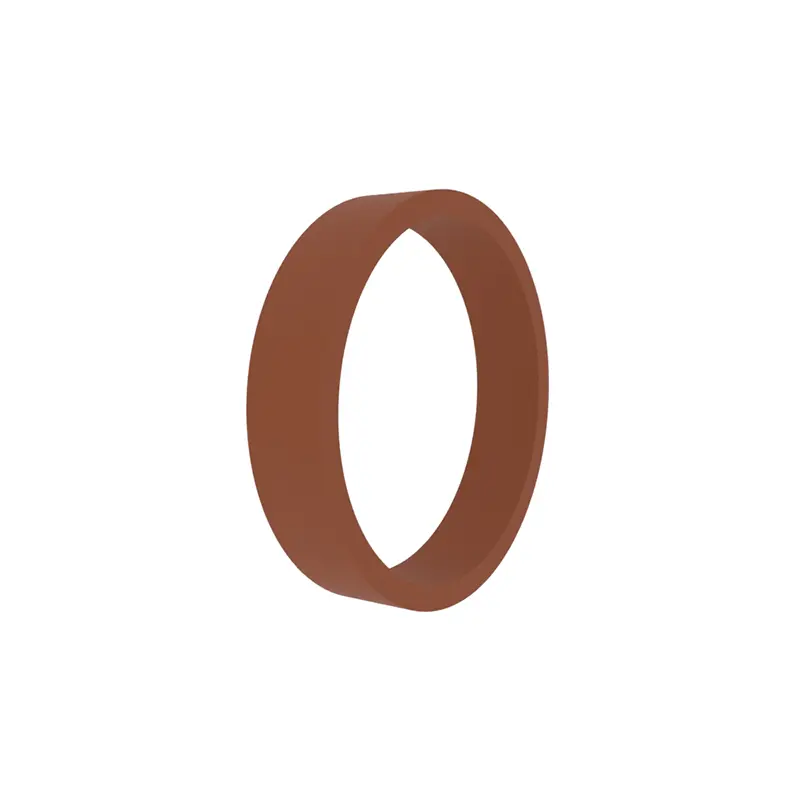

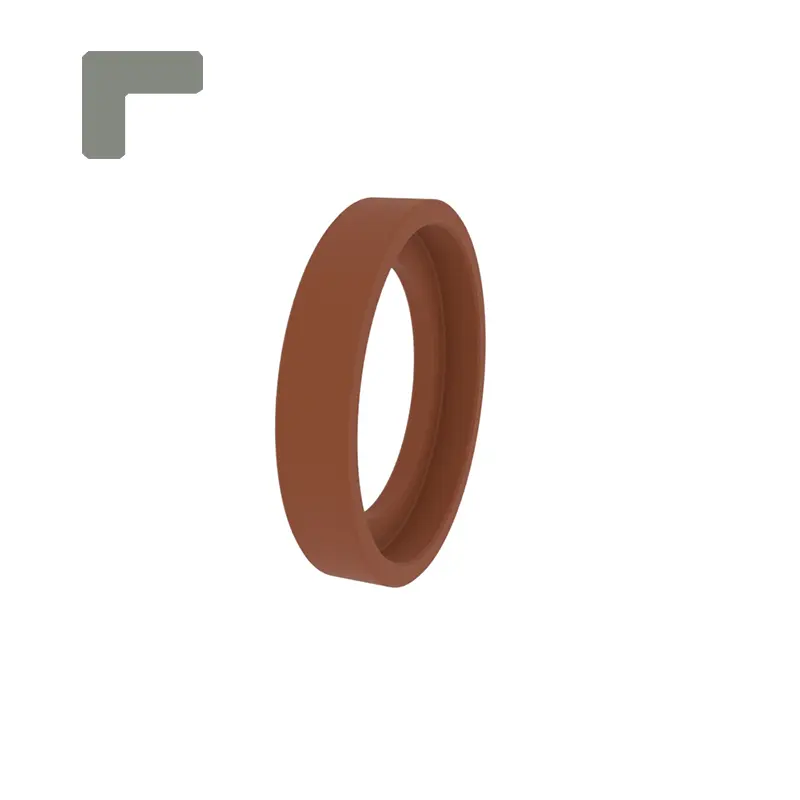

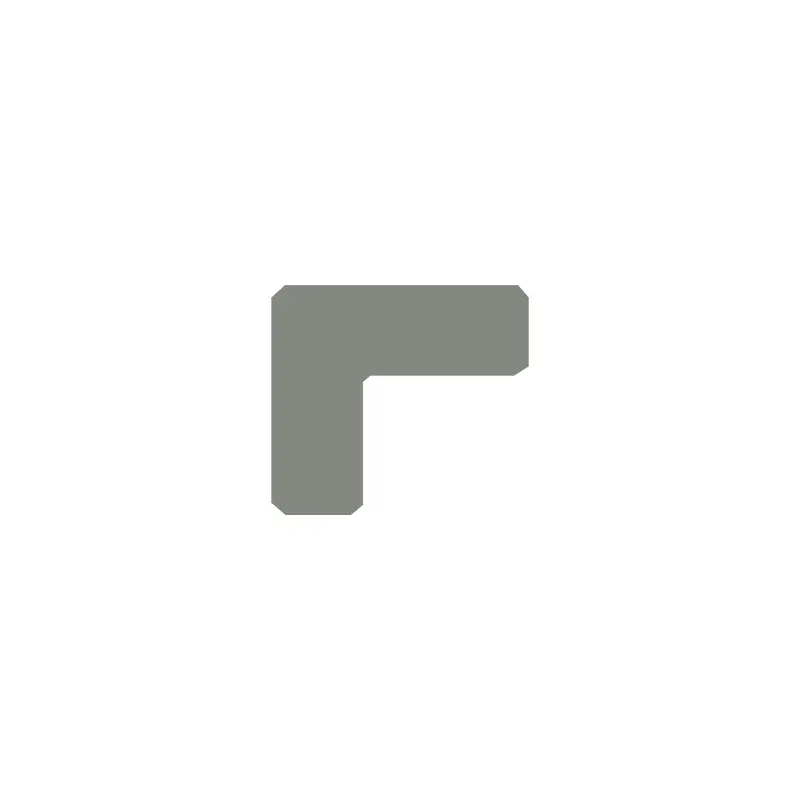

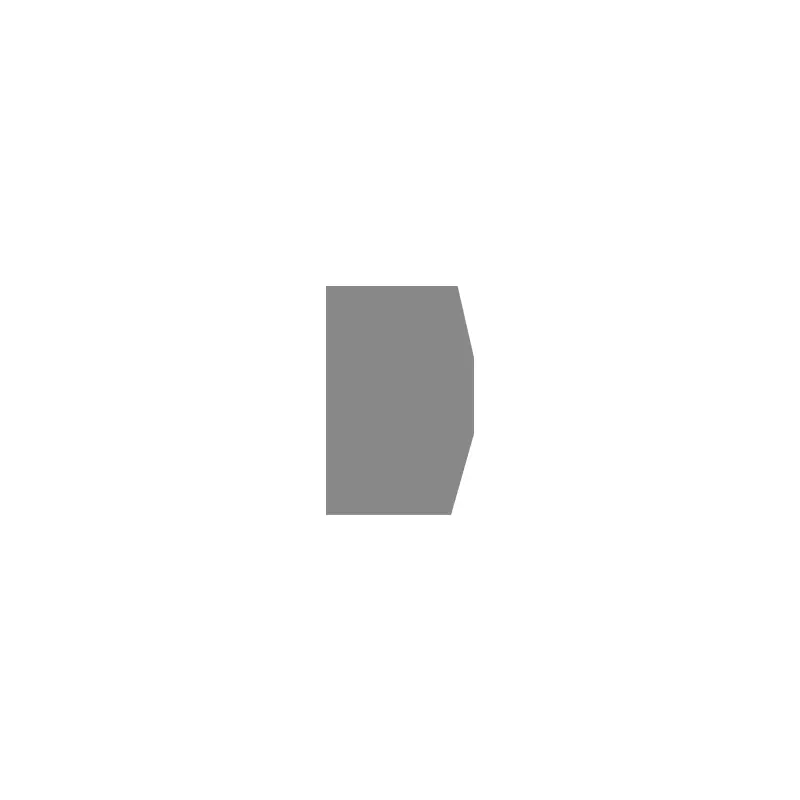

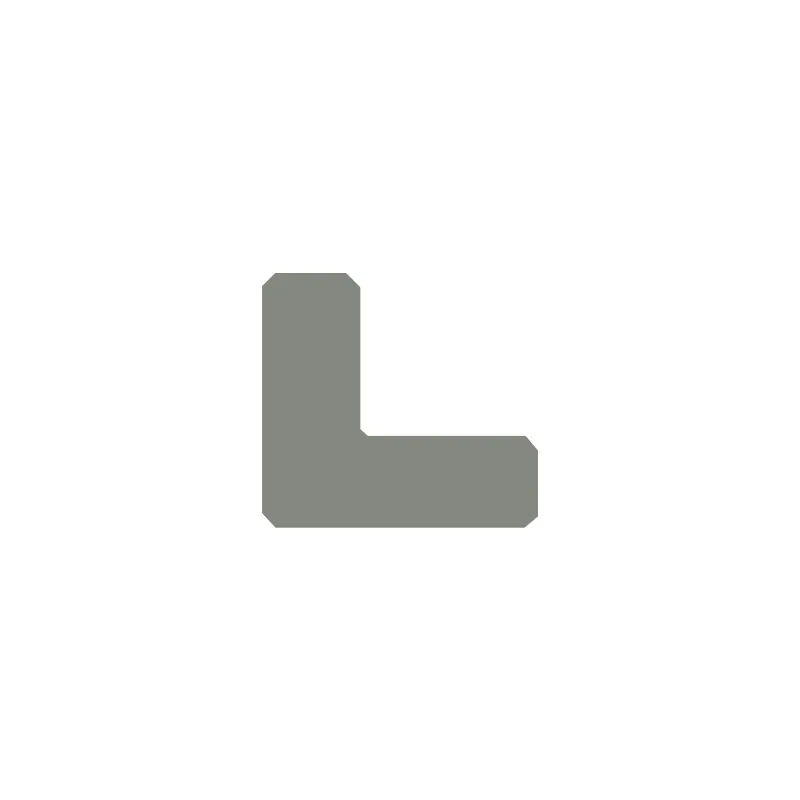

RCF103、RCF104標準ガイドリングは、ピストンガイドに適しています。コーナー付きのデザインにより、ガイドリングと保持リングの機能があります。開いているかどうか。

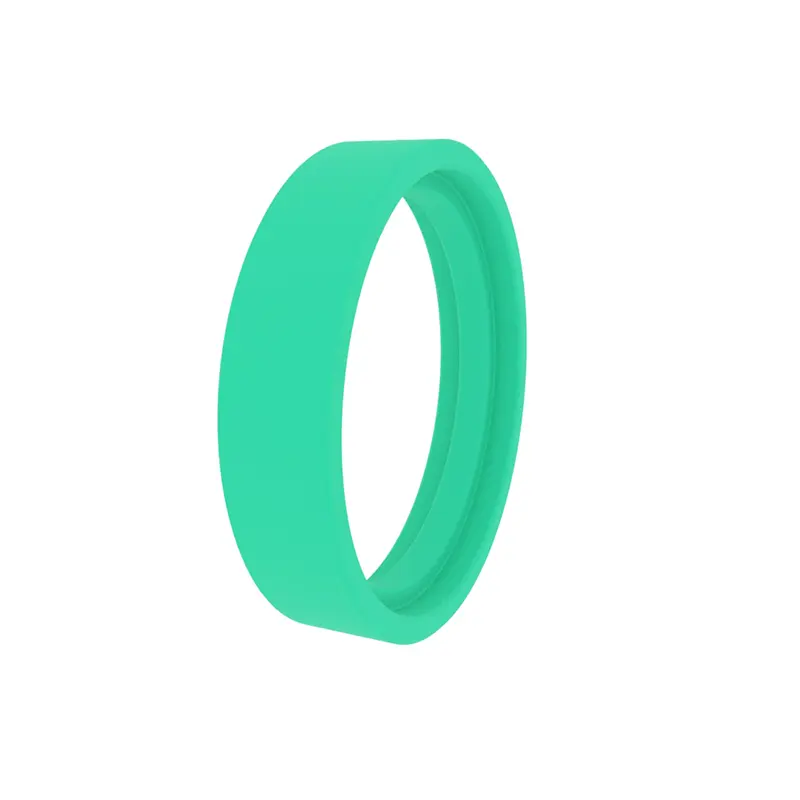

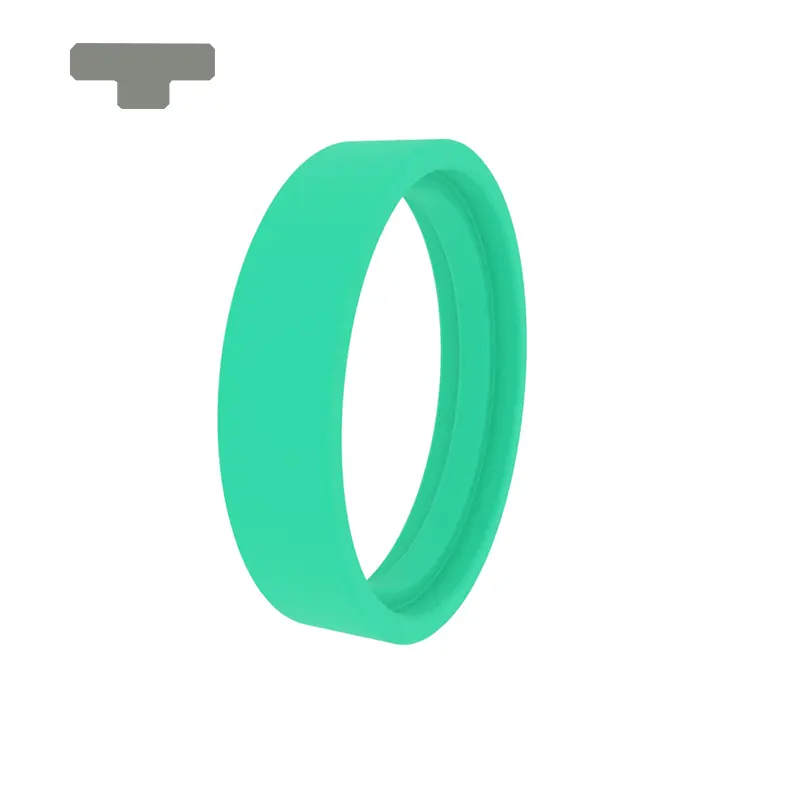

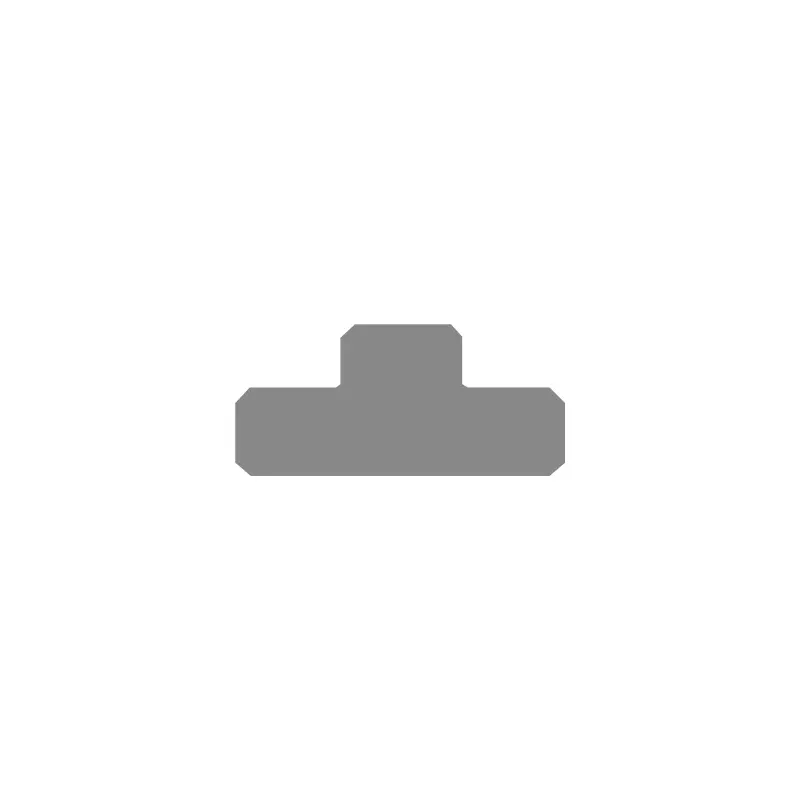

RCF105標準ガイドリングは、ピストンガイドに適しています。内径に凸リングがあります。開いているかどうか。

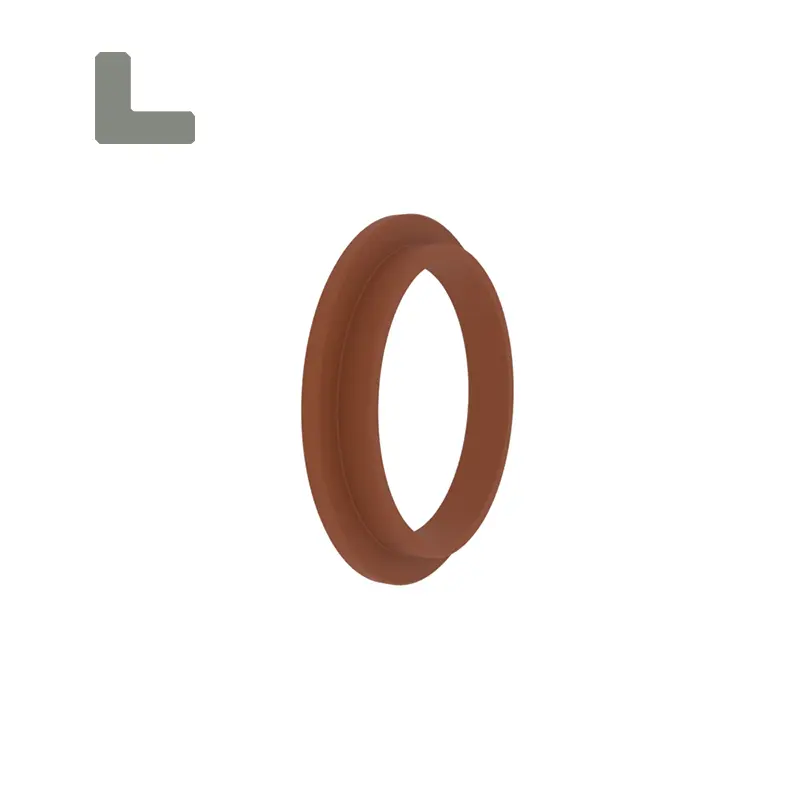

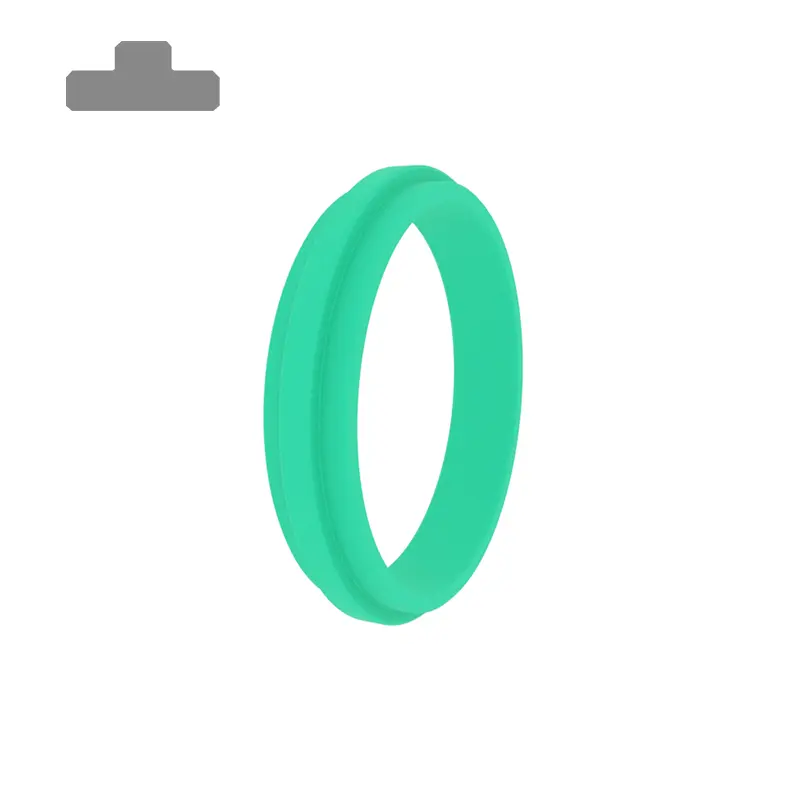

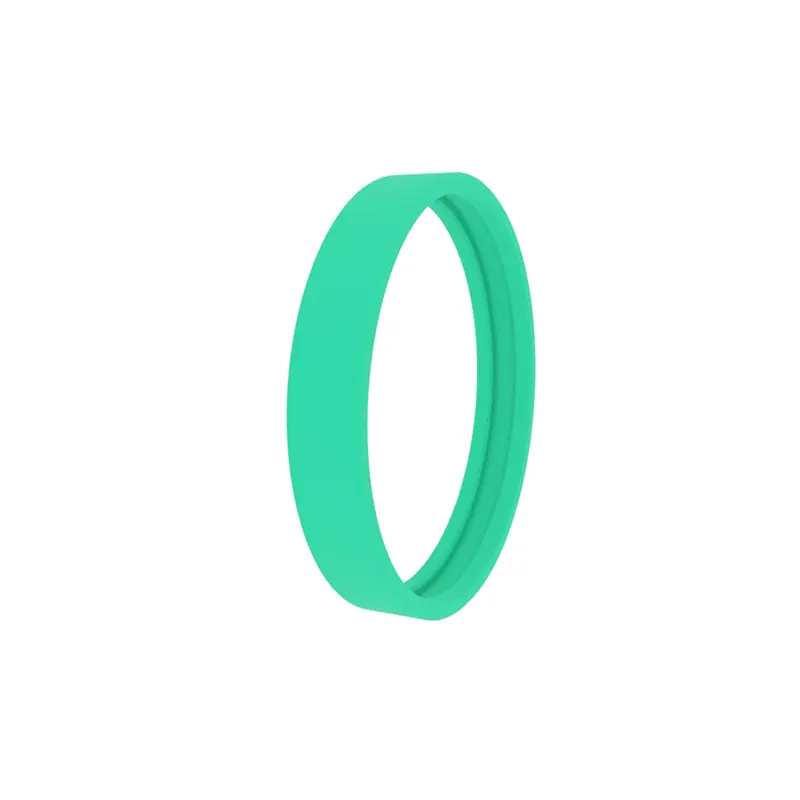

RCF106標準ガイドリングは、ピストンロッドガイドに適しています。外径に凸リングがあります。開いているかどうか。

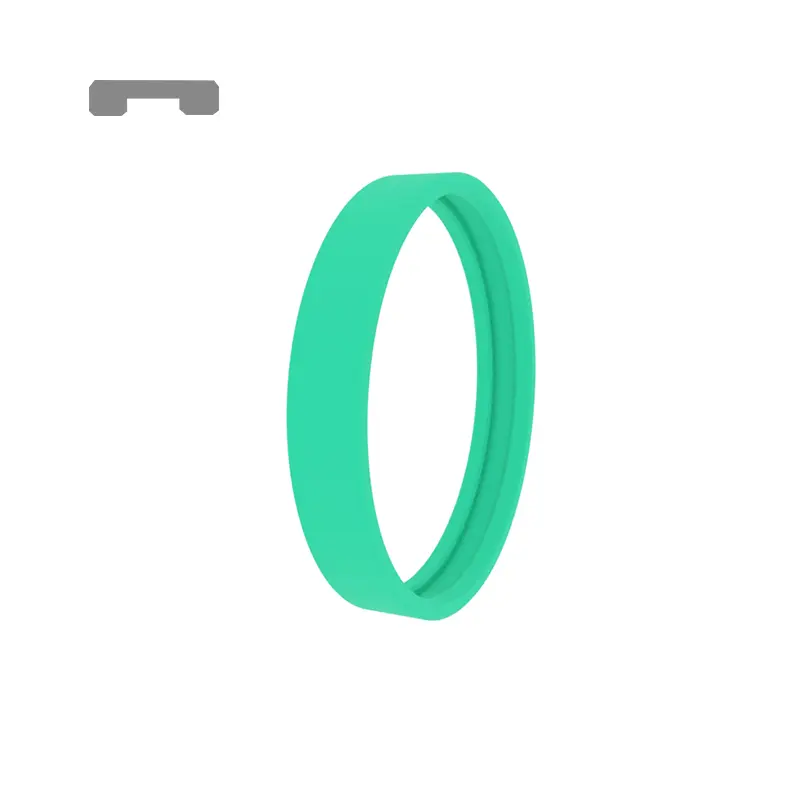

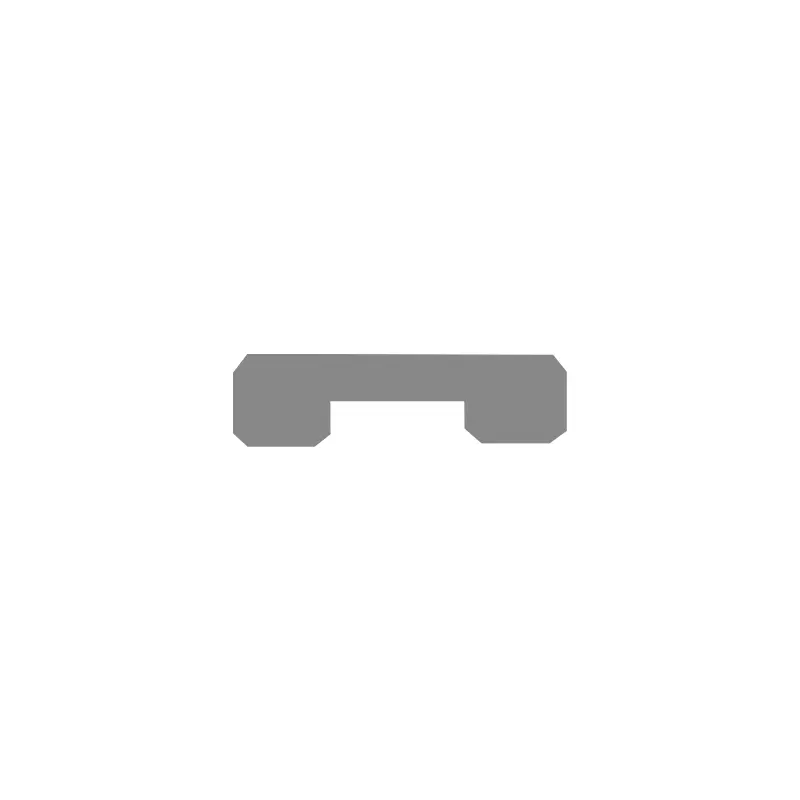

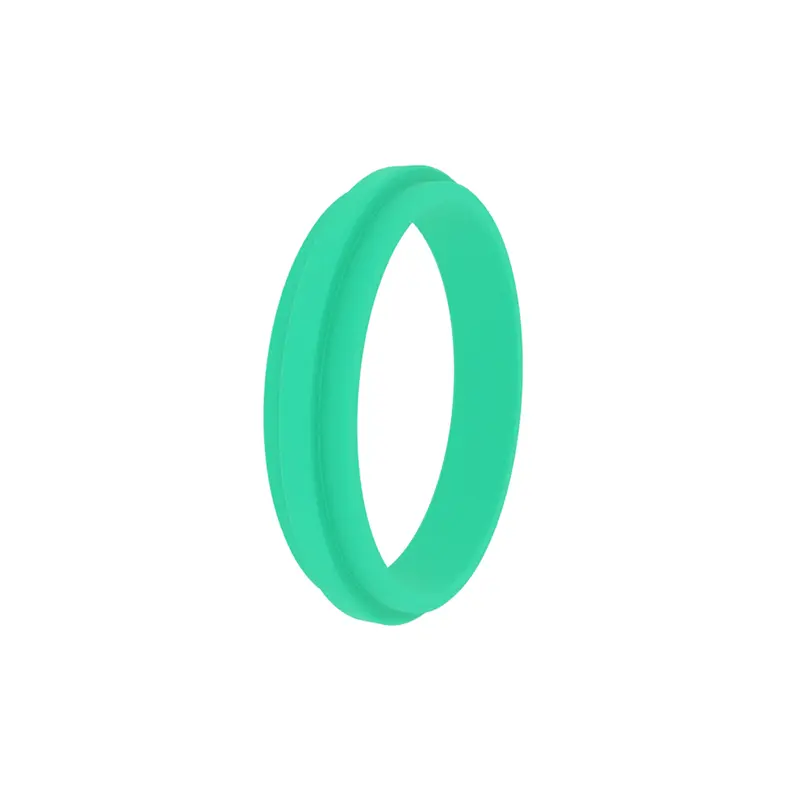

RCF107標準ガイドリングは、ピストンガイドに適しています。内径に溝があります。開いているかどうか。

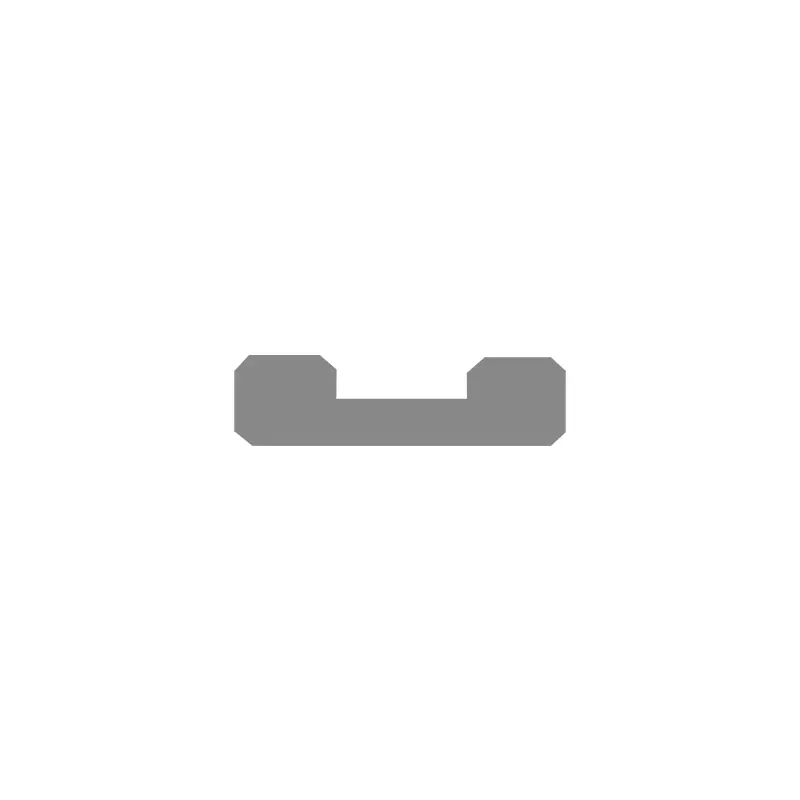

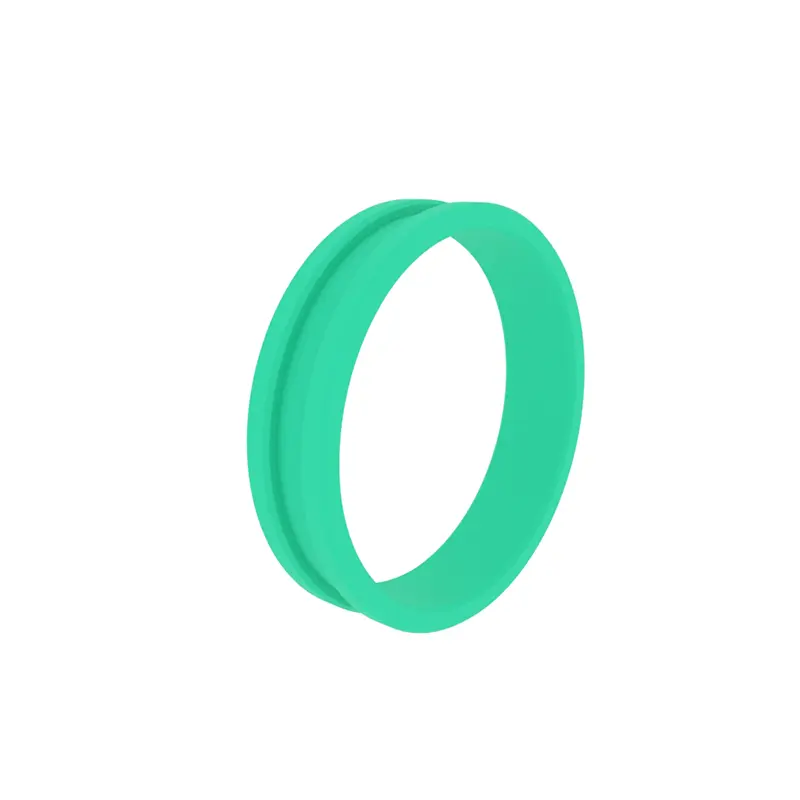

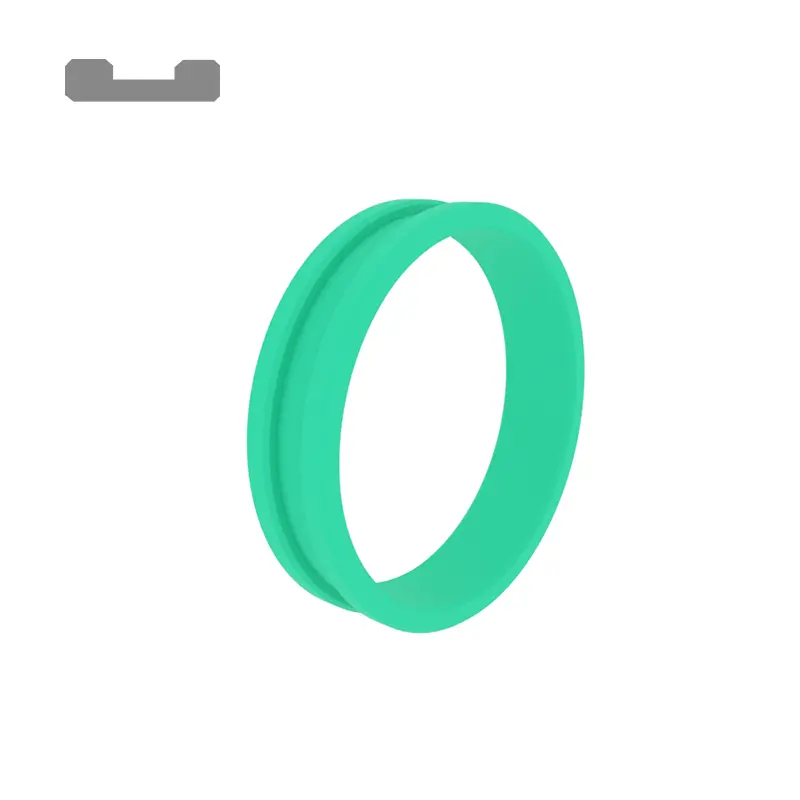

RCF108標準ガイドリング、ピストンロッドガイドに適しており、外径に溝があり、開口部の有無にかかわらず利用可能。
製品機能とアプリケーション:
製品機能
ISO10766標準キャビティグルーブ、金属プラスチックマッチングに適したターニングシールガイドリングは、「ブロッキング」と「発作」、強力な負荷を負担し、脆弱な温度に達する前に弾力性を防ぐことができます。ガイドリングの端は、空洞溝の半円形面積によって生成された隙間に端が絞られないように面倒です。
主なアプリケーション
エンジニアリング機械、農業機械、射出成形機械、荷重と荷降ろしプラットフォーム、サポートシリンダー、産業用車両、プレス、冶金シリンダー。

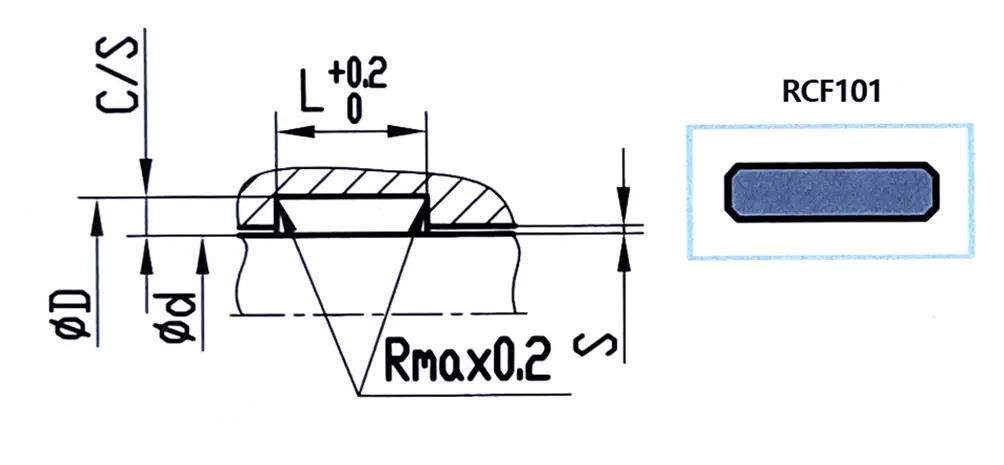

ピストンロッド用のガイドリンググルーブの例1
φdF8 | φdH8 | L+0.2 | c/s | 放射状クリアランスs |
6-29.9 | φd+3 | 4 | 1.5 | 0.20-0.3 |
30-49.9 | φd+3 | 5.6 | 1.5 | 0.25-0.4 |
50-99.9 | φd+5 | 9.7 | 2.5 | 0.30-0.6 |
100-799.9 | φd+5 | 15 | 2.5 | 0.40-0.8 |
800-1000 | φd+5 | 25 | 2.5 | 0.50-1.1 |
> 1000 | φd+8 | 25 | 4 | 0.60-1.2 |

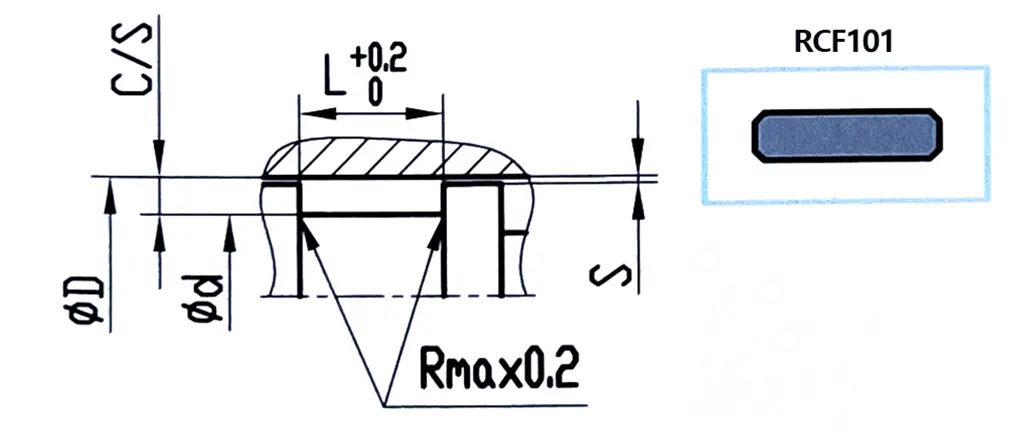

ピストンガイドリンググルーブの例2
φdH8 | φdF8 | L+0.2 | c/s | 放射状クリアランスs |
6-29.9 | φd-3 | 4 | 1.5 | 0.20-0.3 |
30-49.9 | φd-3 | 5.6 | 1.5 | 0.25-0.4 |
50-99.9 | φd-5 | 9.7 | 2.5 | 0.30-0.6 |
100-799.9 | φd-5 | 15 | 2.5 | 0.40-0.8 |
800-1000 | φd-5 | 25 | 2.5 | 0.50-1.1 |
> 1000 | φd-8 | 25 | 4 | 0.60-1.2 |
材料
1。PTFE(中および光荷重用);
2。POMまたはPA(光負荷の場合);
3。フェノール樹脂 +ファブリックファイバー(重い負荷用)
ガイドリングの幅と数の選択
式は、t =(f*f) /(d*pr)を事前に決定するために使用できます
T:ガイドリングの幅(mm)、F:最大放射状負荷(N)、F:安全係数、PR:最大許容放射状荷重(N/mm²)、D:ピストンまたはピストンロッド(MM)の直径
例:d = 60mm、f = 40kn、pr = 90n/mm²、f = 2、t = 40000*2/60*90 = 14.8mm
計算されたオプションは、幅9.7mmのt = 15mmまたは2つのガイドリングの1つのガイドリングを選択することです。幅が9.7mmの2つのガイドリングが選択されている場合、安全係数を2.6に増やすことができます。一般に、推奨される安全係数はF = 2です
切断長の決定
l = 3.14*(d -w)-kピストンの場合
l = 3.14*(d+w)-kピストンロッドの場合
kは温度定数で、温度が120度を下回ると0.8が選択され、温度が120度を超えると2.0が選択されます。

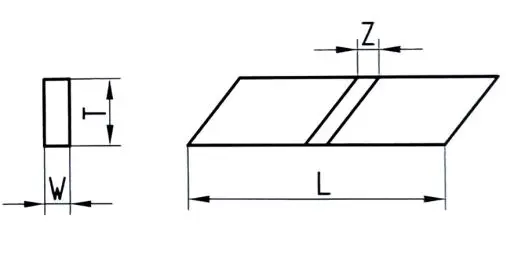

切断ギャップzの計算
|
フェノール樹脂/POM | PTFE |
ピストンロッド用 | 0.050(φd+w) | 0.042(φd+w) |
ピストン用 | 0.050(φd-w) | 0.042(φd-W) |
切開タイプ

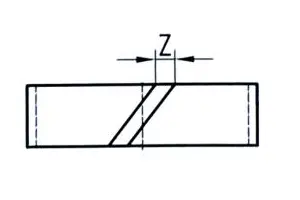

30°ベベルカット

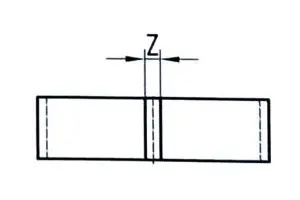

ストレートカット(主に回転またはスイングおよび非標準の溝に使用)

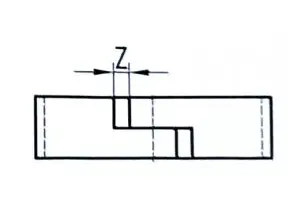

Z字型切開(シーリング機能もあります)
