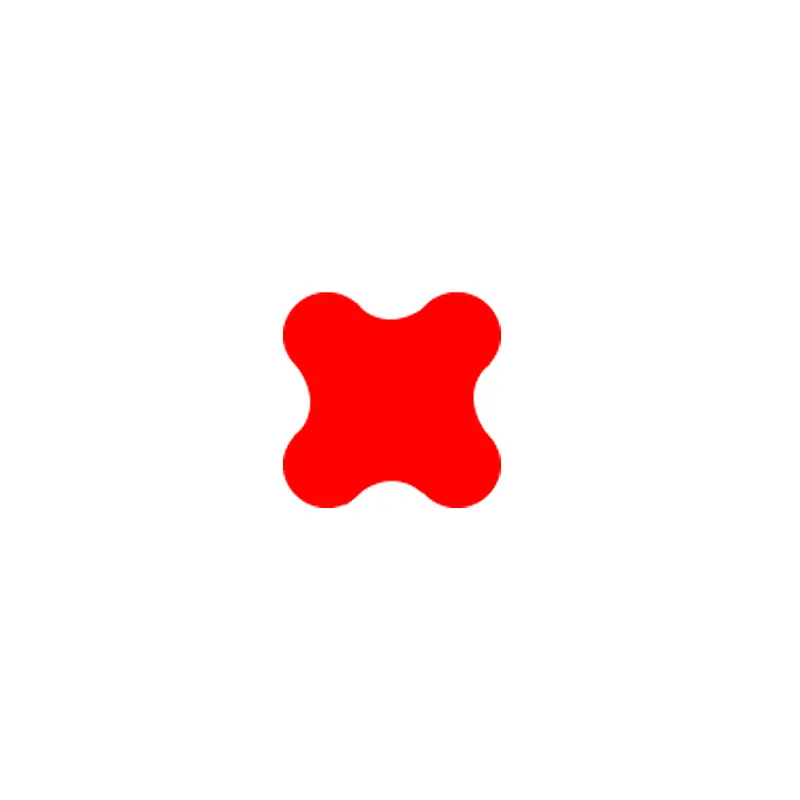

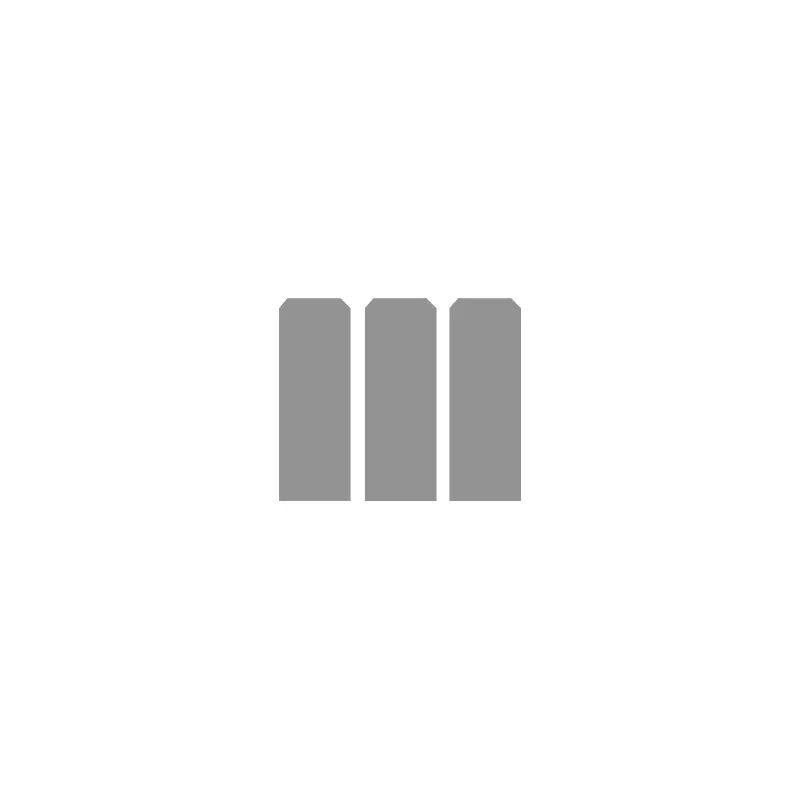

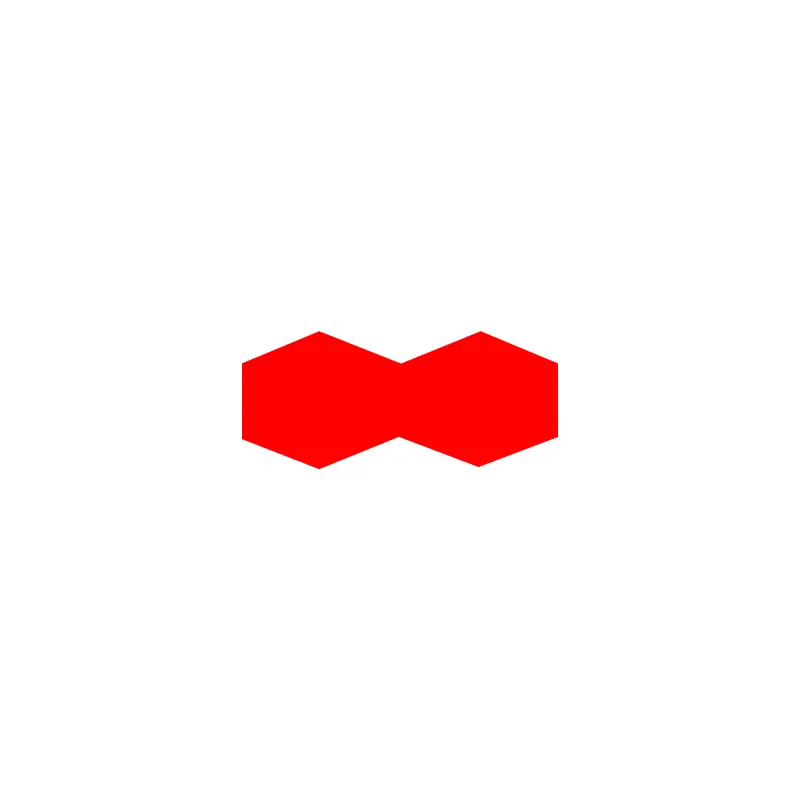

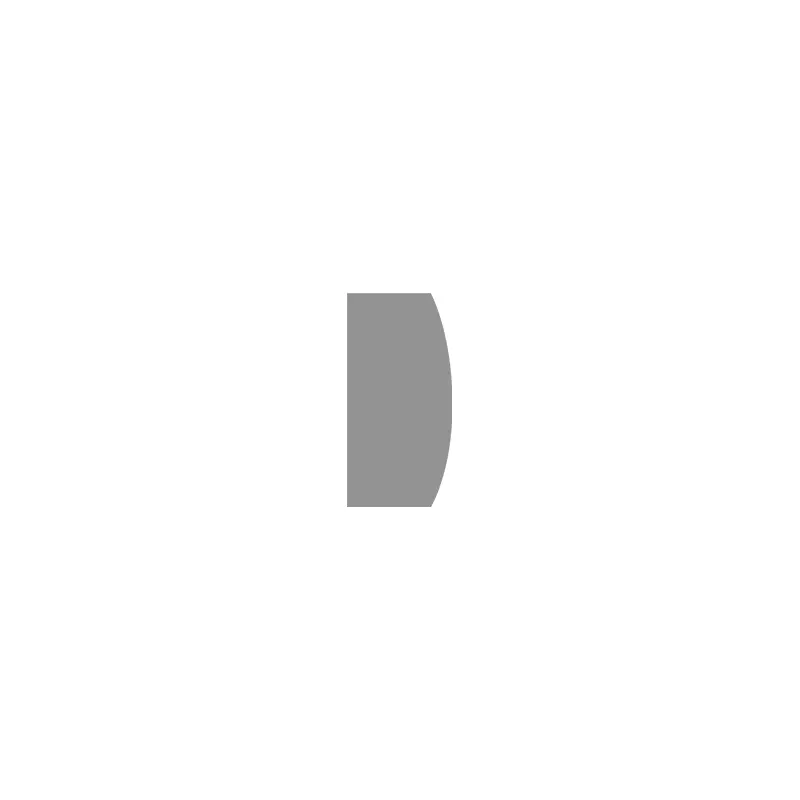

標準的な汎用と高圧の特別製品をカバーする、ターニングスタイックシールソリューションのターニングを全範囲で提供しています。 RCFL106/102およびRCK126は、単純な構造と幅広いアプリケーションを備えた基本モデルです。 RCS130/131およびRCFL108は、溝の埋め込みの安定性を確保するために、押出外径設置設計を採用しています。 RCK120/127およびその他の類似したシリーズ製品は、押し出しの内径設置を通じて同じ信頼性を実現します。
フランジシーリングのニーズに応じて、RCF110とRCR118は両方向に圧力を負担する可能性があり、注文時に圧力方向を示す必要があります。製品ラインは、低圧から高圧の労働条件を完全にカバーし、材料は耐摩耗性があり、腐食耐性であり、油圧システム、パイプライン接続、および産業機器の密閉で広く使用されています。
製品機能とアプリケーション:
アプリケーション:汎用、IDシール、ODシール、軸シール
Oリング仕様と溝
注文サイズ
φd1......内径
φd2......セクションの直径
注文例
モデル:RCFL106
内径セクションの直径:14x1.8
素材:NBR
応用
内側からの圧力:Oリングは外径から圧縮されます
外からの圧力:Oリングは内径から圧縮されます
Oリングには、正確な製造耐性があります。許容耐性は、DIN3771およびISO3601/1(断面直径7mm、内径670mmまで)に従って標準化されています。対応する許容値を次の表に示します。
セクション許容範囲 | ||||||||
セクション | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
許容範囲 | ±0.08 | ±0.09 | ±0.10 | ±0.13 | ±0.15 | ±0.18 | ±0.21 | ±0.25 |
内径の耐性 | ||||||||||
内径 | 1.80〜6.30 | 6.70〜11.20 | 11.8〜21.2 | 22.4〜40.0 | 41.2〜80.0 | 82.5〜160 | 165〜300 | 300〜650 | 670〜910 | 910〜1180 |
許容範囲 | ±0.13 | ±0.16 | ±0.19 | ±0.95 | ±0.86 | ±0.78 | ±0.74 | ±0.67 | ±0.60 | ±0.65 |
対応する内径パーセンテージ% |

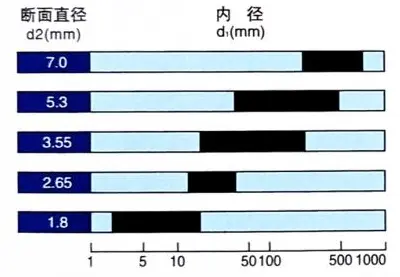

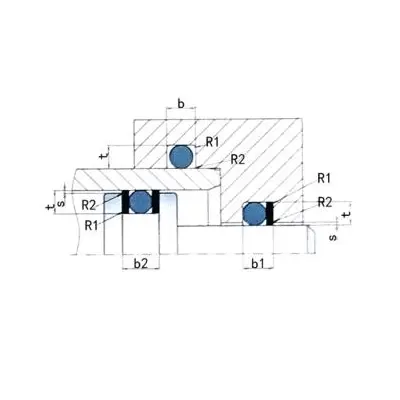

溝のサイズ
![]() |
||||||||||
セクション D2 | 溝深度t | 溝幅ユニット:mm(+0.20) | 半径 R1 mm | |||||||
mm | 静的 | ダイナミック(油圧) | ダイナミック(空気圧) | b 保持リングはありません | B1 1つの保持リング | B2 2つの保持リング | ||||
1.00 | 0.65 | ±0.05 | 0.75 | ±0.02 | 0.80 | ±0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
3.50 | 2.80 | ±0.07 | 3.05 | ±0.05 | 3.20 | ±0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
5.00 | 4.15 | ±0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 |
