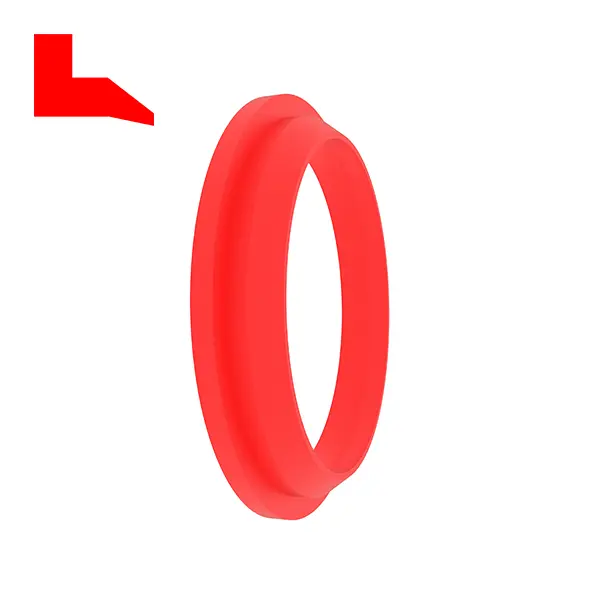

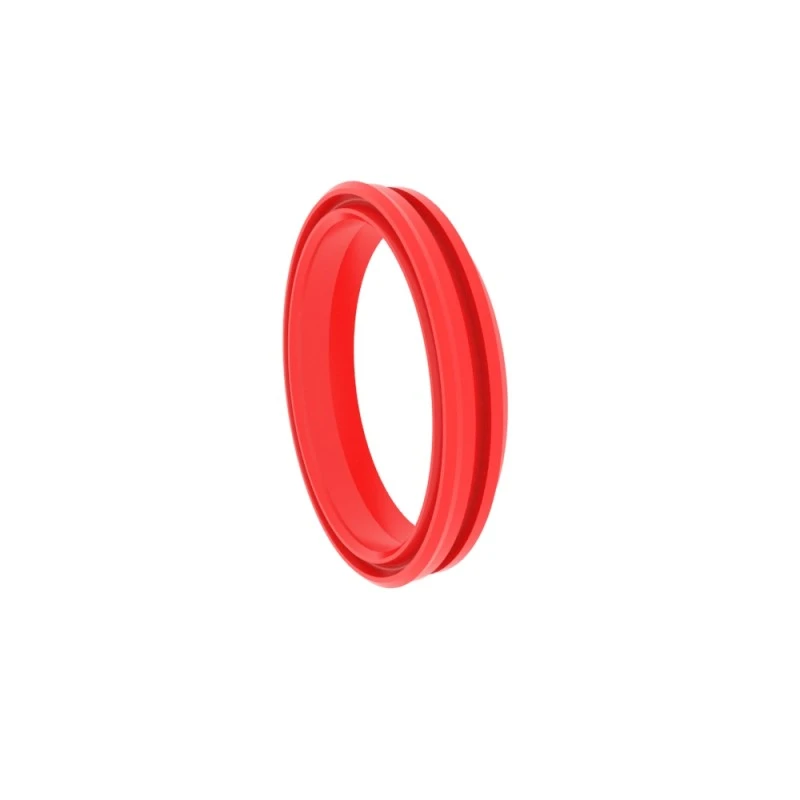

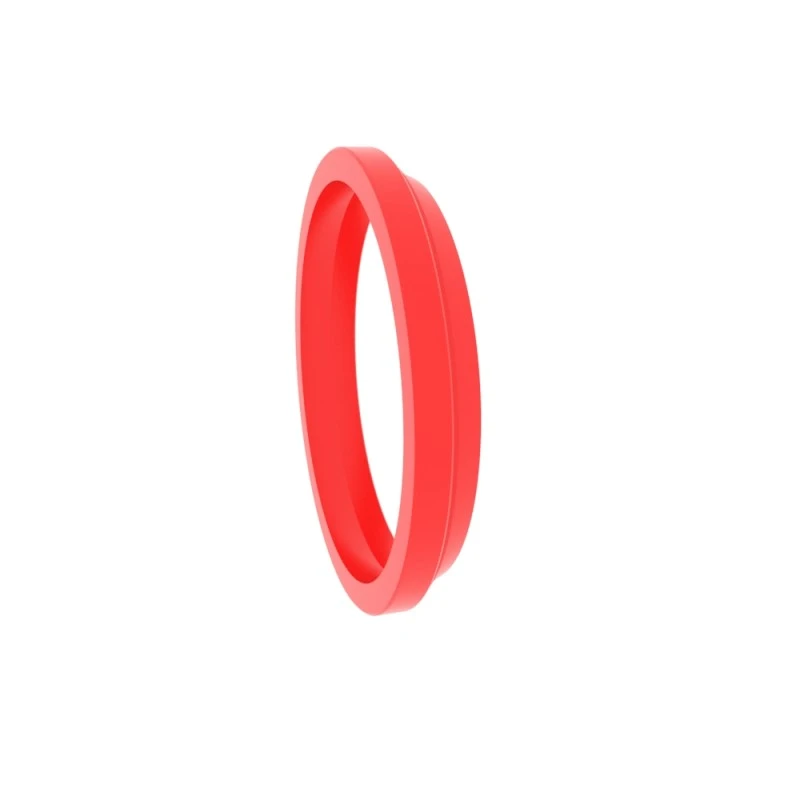

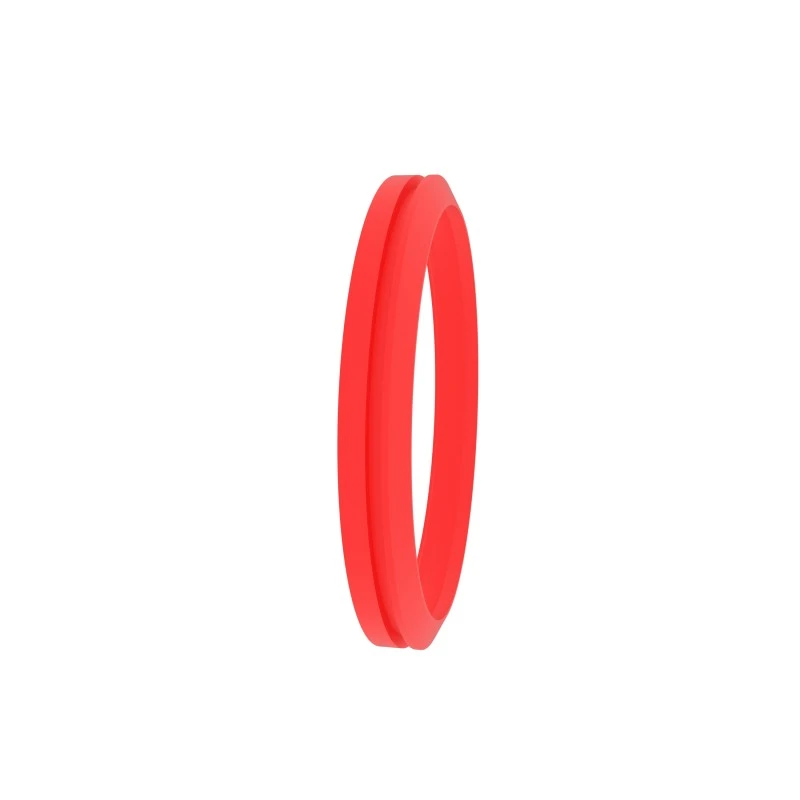

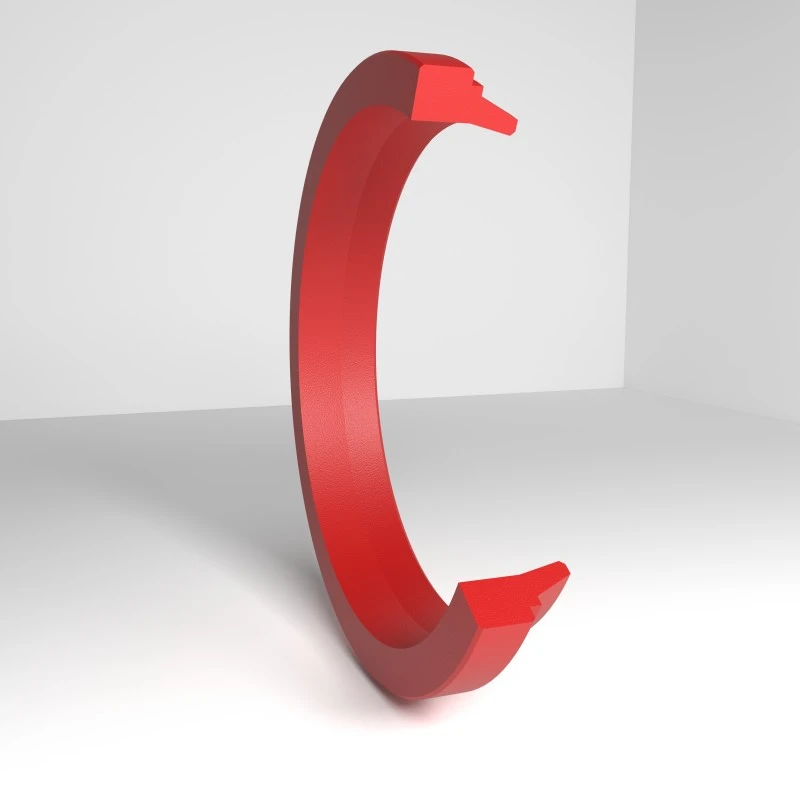

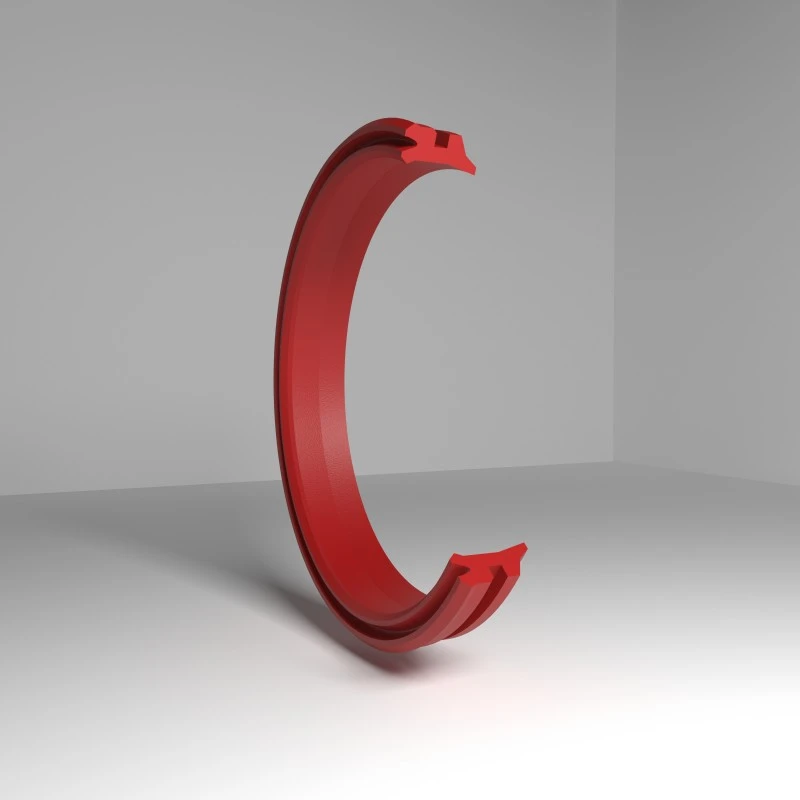

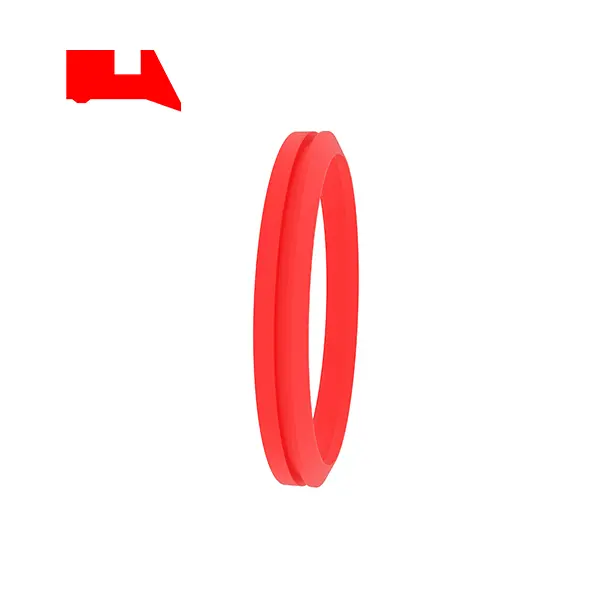

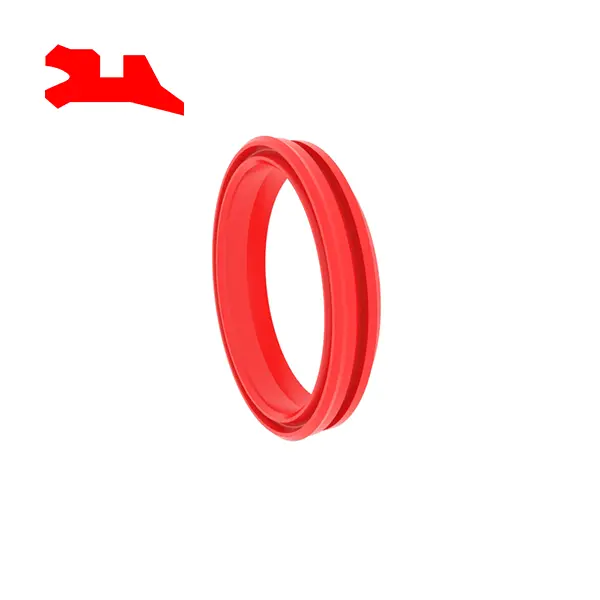

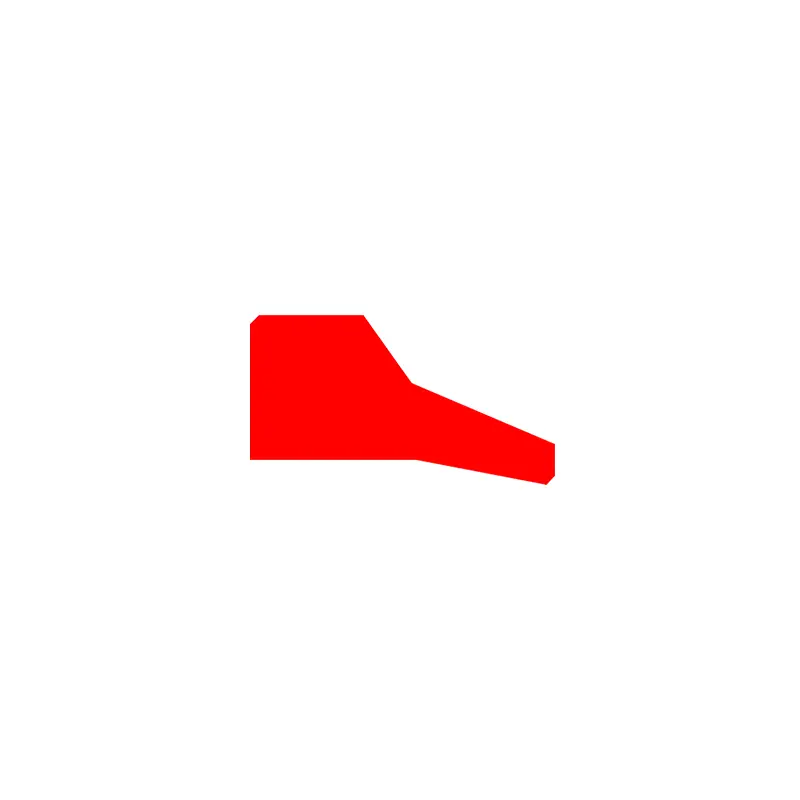

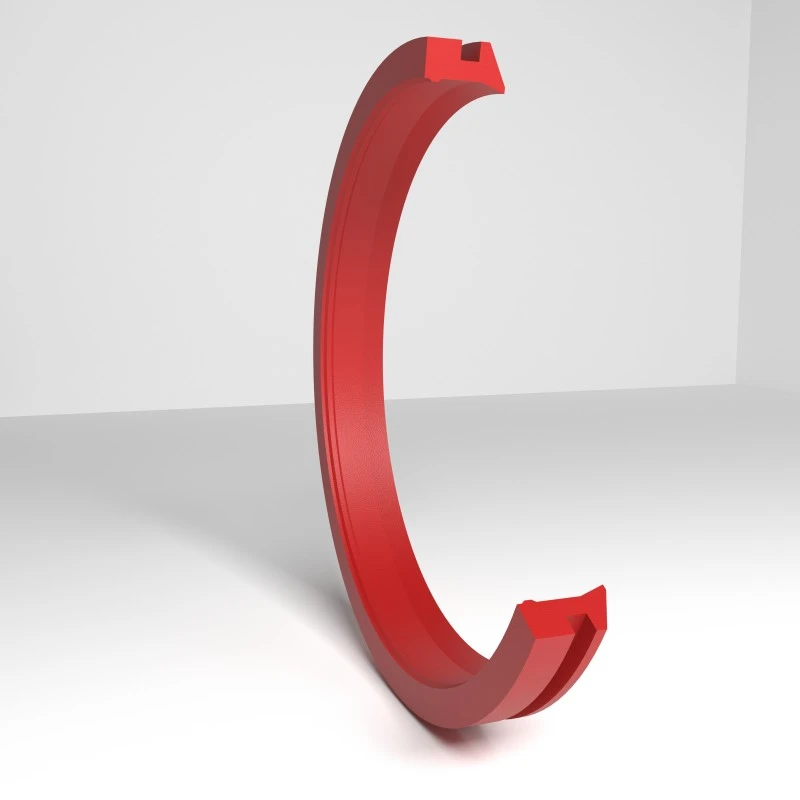

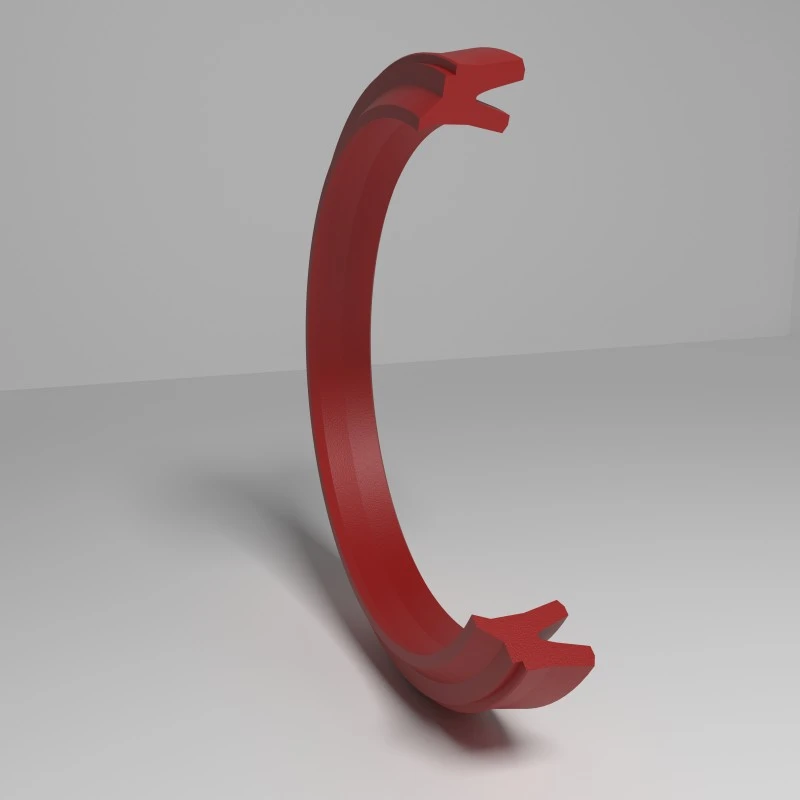

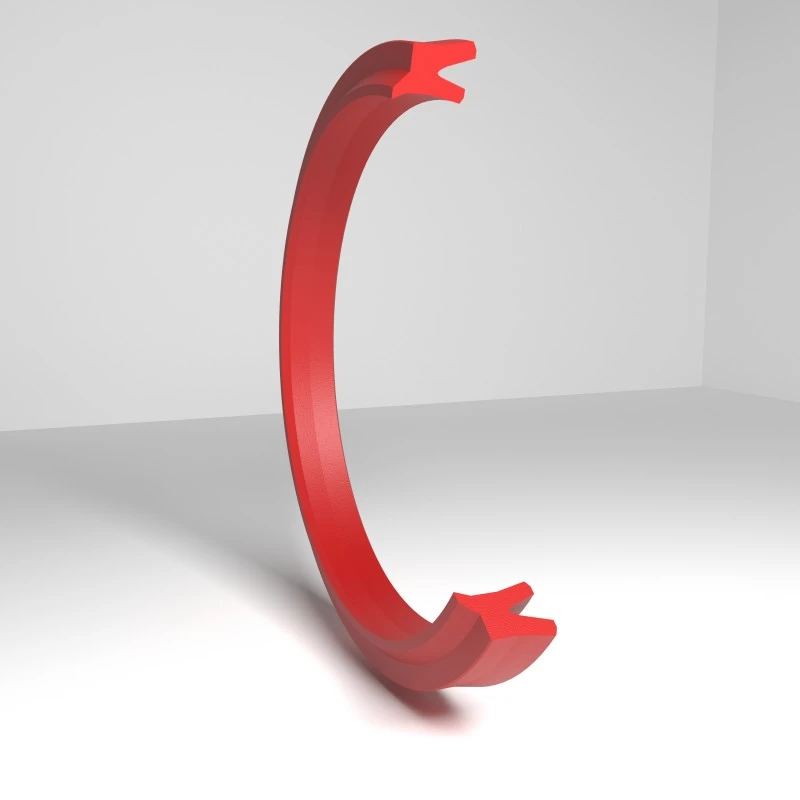

ダストシールターニングシール

私たちが設計したRCAシリーズダストシールターニングシールは、多様な構造を持つ産業用具の複雑なニーズに適合しています。基本モデルは、ISO 6195-A/B標準グルーブに適合し、強い汎用性を持つ押出外径によって設置できます。シールのニーズがある場合は、お気軽にお問い合わせください。完璧なサービスを提供します。

専門的なシーリングソリューションのサプライヤーとして、RCAシールシールのシールターニングシールのRCAシリーズは、Ruichen Sealsによって打ち上げられたシールをターンシールします。デザインとターゲット機能を多様化し、粉塵予防、圧力抵抗、環境適応性のための産業分野の中核的なニーズを完全にカバーしています。

テクニカルデザインの観点から、ダストシールターニングシールシリーズ製品は、柔軟性が集中しています。 ISO 6195-A標準溝と互換性があり、コンパクトなスペースシナリオに適した、押し出し外径で設置された一般シール(RCA101/104/105など)があります。統合された抗排出スケルトン(RCA103/106など)を備えたモデルもあります。これは、軸方向のオープングルーブデザイン(ISO 6195-B)を介して動的荷重下での構造安定性を高めます。特別な労働条件の場合、RCA107は30°傾斜した溝設置をサポートし、帝国およびメトリック機器と互換性がありますが、RCA108はフランジ固定設計を通じて古いシリンダーのメンテナンスプロセスを簡素化し、変換コストを大幅に削減します。

シーリングパフォーマンスの最適化に関しては、革新的な構造を通じて信頼性を向上させます。RCA101のオイルリターングルーブ設計は、オイル逆流を促進し、汚染物質の蓄積を減らします。ダブルリップまたは補助リップ構造(RCA109/111/112など)は、テトラフルオロエチレンの組み合わせシールと組み合わせて、デュアルアクションダストとオイルバリアを実現します。 PTFE(ポリテトラフルオロエチレン)材料とOリング(RCA115〜119)の複合設計は、圧力分布のバランスをさらにバランスさせ、250°Cの高温に耐性があり、半導体、食料、薬などの清潔な環境に適した化学腐食に耐性があります。極端な労働条件のために、RCA213はDAシリーズと組み合わせて使用​​され、ハードネス材料を使用して泥やタールなどの粘着性汚染物質に抵抗し、内部シールを侵食から保護します。

アプリケーションの観点から、RCAシリーズは、エンジニアリング機械、鉱業機器、油圧および空気圧システム、および精密産業分野に広く適応しています。たとえば、RCA111/211は1.6MPAの高圧に耐えることができ、油圧シリンダーの二重保護を提供します。 RCA115〜119は、非浸透および低摩擦特性により、精密機器の粉塵予防のための最初の選択肢となっています。 RCA108は、グルーブを変更する必要なく、古い機器のメンテナンスのための迅速なソリューションを提供します。材料の観点から、私たちは環境保護とパフォーマンスを平等にすることを主張しています。 PTFE修正技術は、自己潤滑と耐摩耗性の両方を考慮しています。 Oリングエラストマー(NBRなど)は、シーリングの安定性を確保します。一部のモデル(RCA119など)は、シリコンフリーのフォーミュラを使用して、クリーンワークショップの厳しい要件を満たしています。長年にわたり、Ruichen Sealsは常に「正確な適応と長期保護」を目指してきました。 RCAシリーズを通じて、顧客はほこりの侵入、油漏れ、高温腐食などの課題に対処するのに役立ち、機器の効率的な動作に対する信頼できる保証を提供します。


製品機能とアプリケーション:

メインアプリケーション:オイルシリンダー用の標準ダストプルーフ

利点:ダストシールターニングシールは、優れた防止防止効果とダストプルーフエフェクトを備えた設置が簡単です。それらは空洞の反対方向に移動することはなく、シールリングとダストプルーフリングの間に圧力が開くことはありません。

材料:ポリウレタン、ゴム

特定のアプリケーション領域:

一般的なダストプルーフ(RCA101〜105/113/114):粉塵の侵入に抵抗するために、エンジニアリング機械および自動化機器で広く使用されています。

重いメンテナンスシナリオ(RCA103/106/108):スケルトンサポートとフランジ固定設計は、マイニング機械や古いシリンダー変換などの高負荷シナリオに適しています。

精密および過酷な環境(RCA115〜119):半導体、食物および医学およびその他の産業は、忍び寄る、摩擦抵抗が低く、腐食抵抗の要件を満たしています。

マルチスタンダードの互換性:RCA1​​07は英国の機器をサポートしており、RCAシリーズは選択プロセスを簡素化するためにISO 6195標準グルーブを完全にカバーしています。

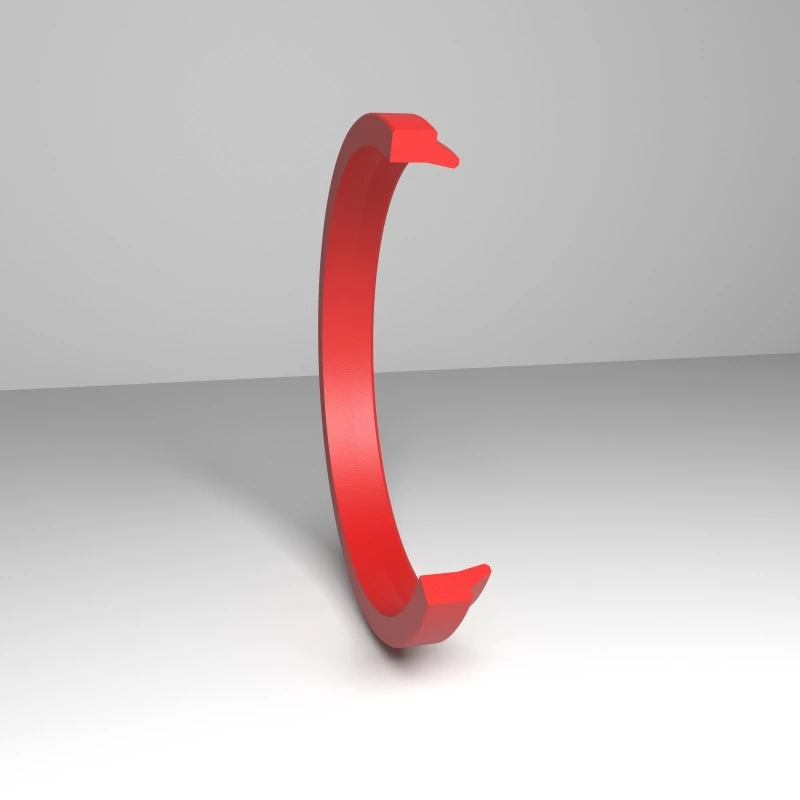

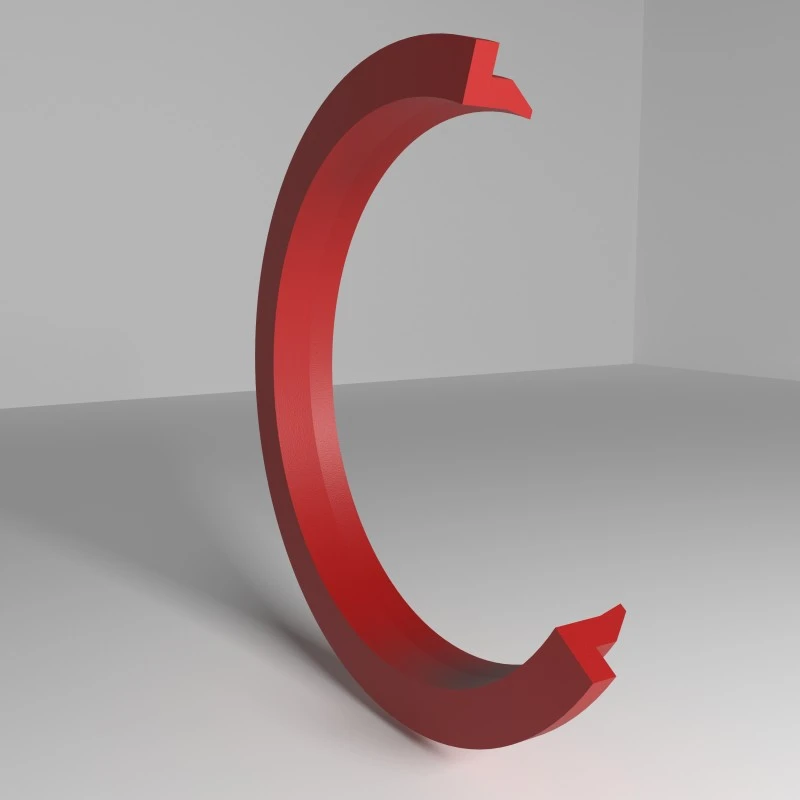

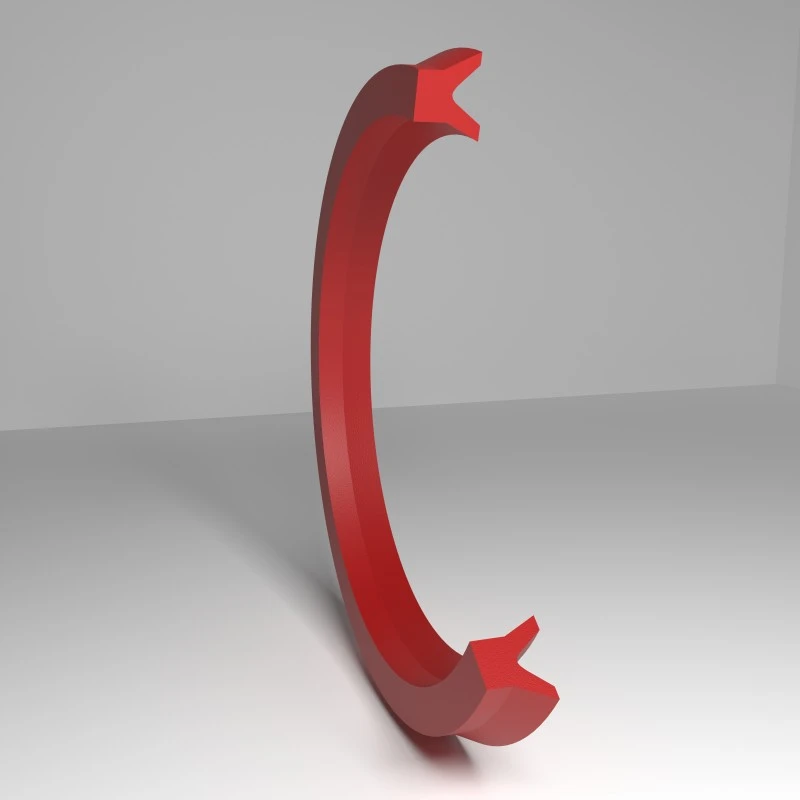

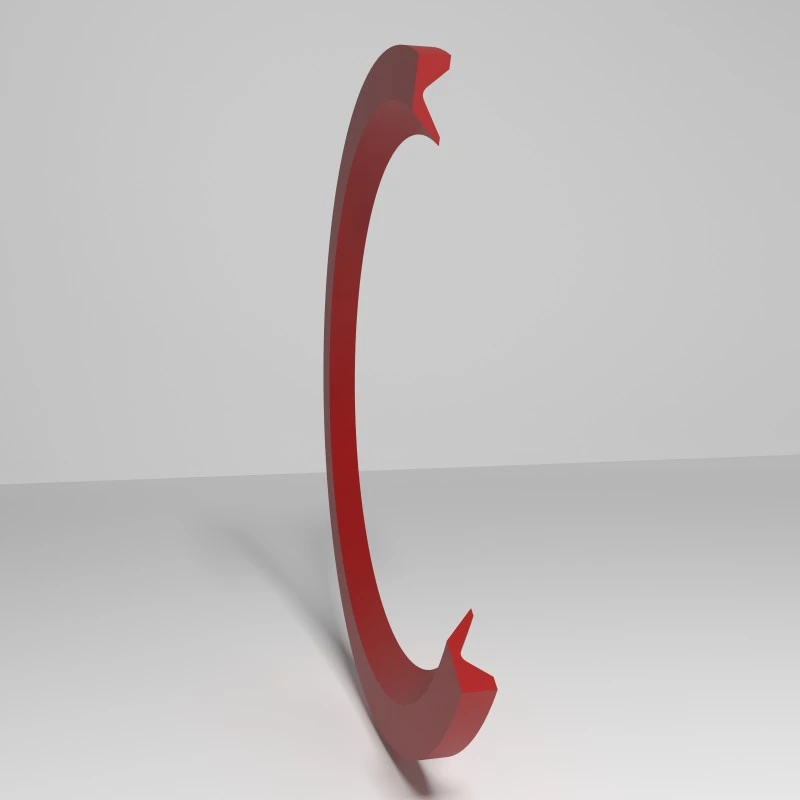

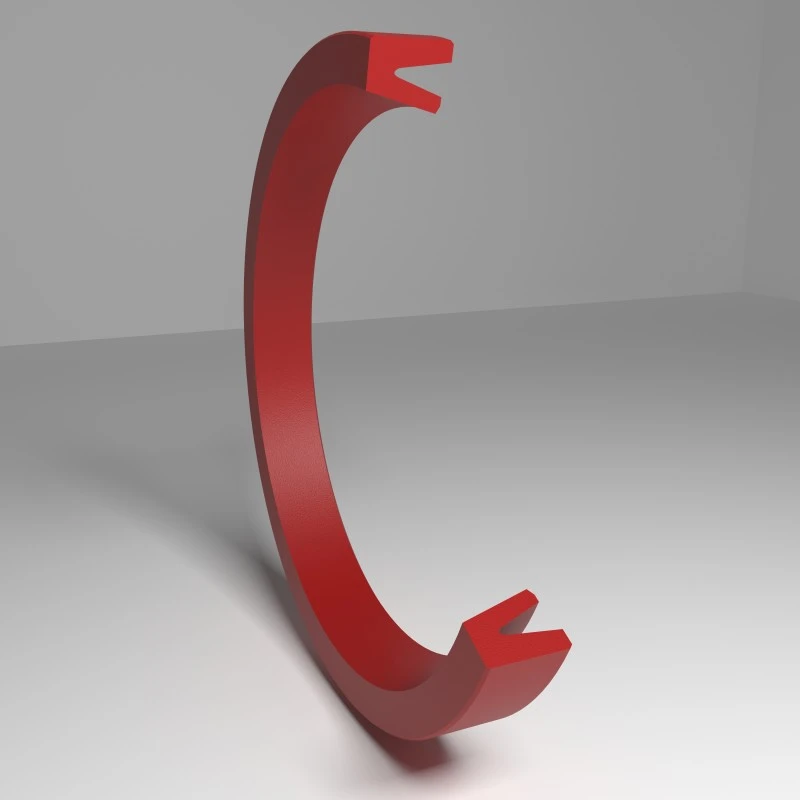

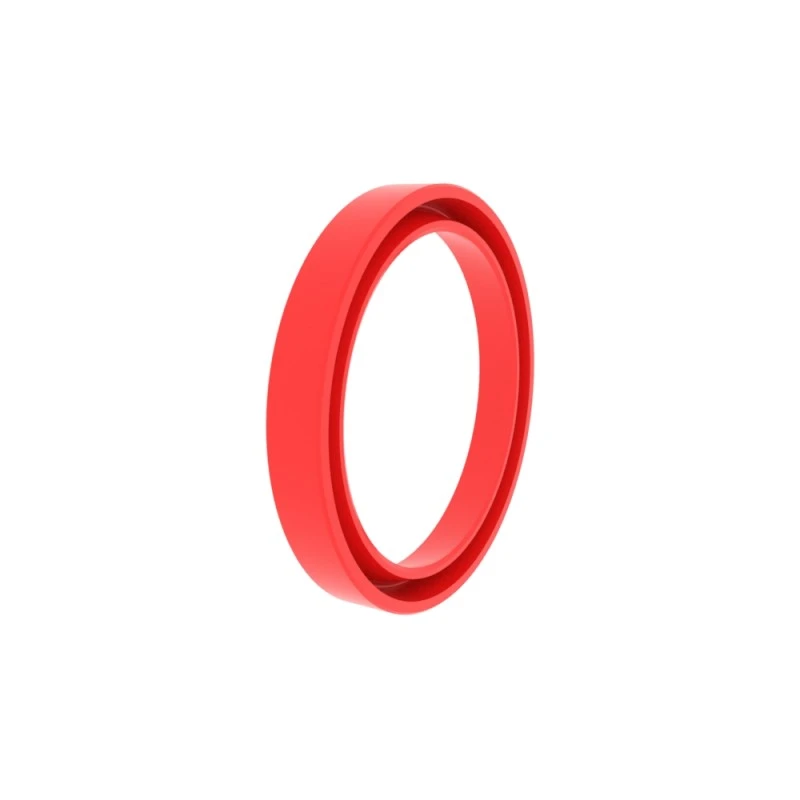

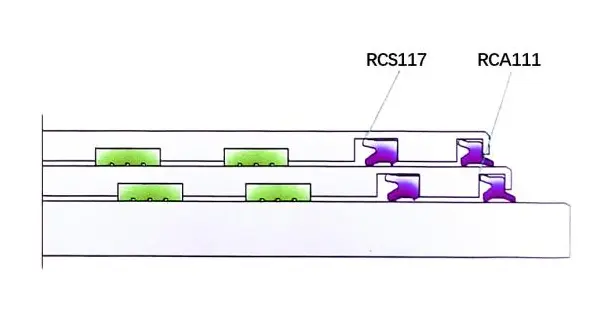

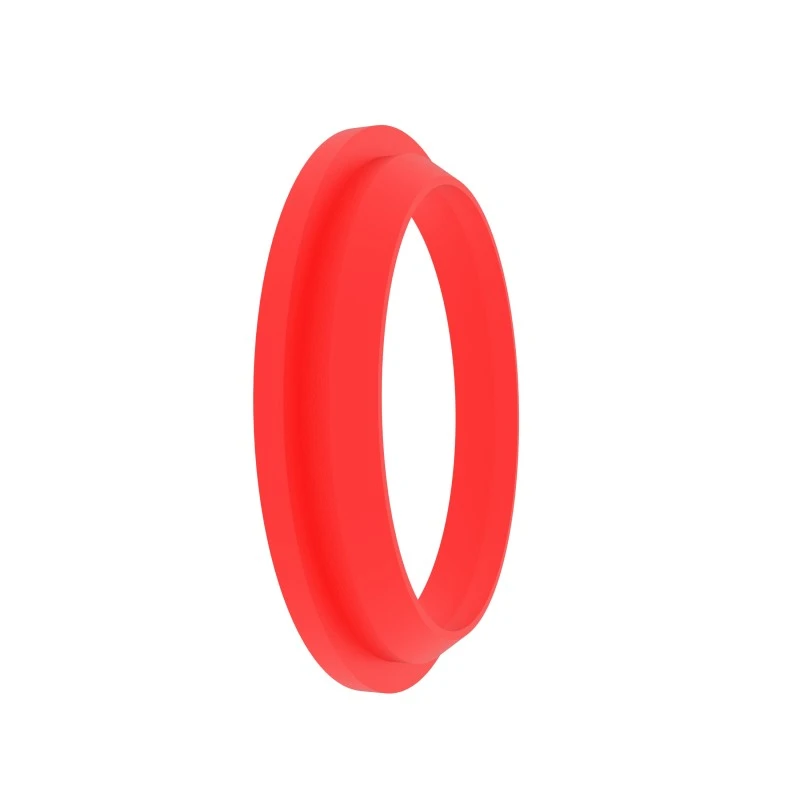

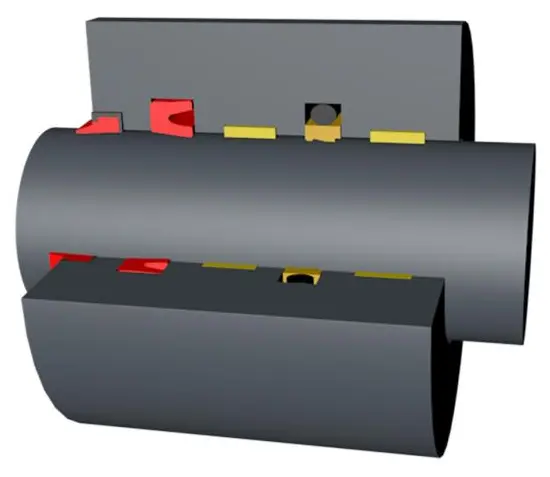

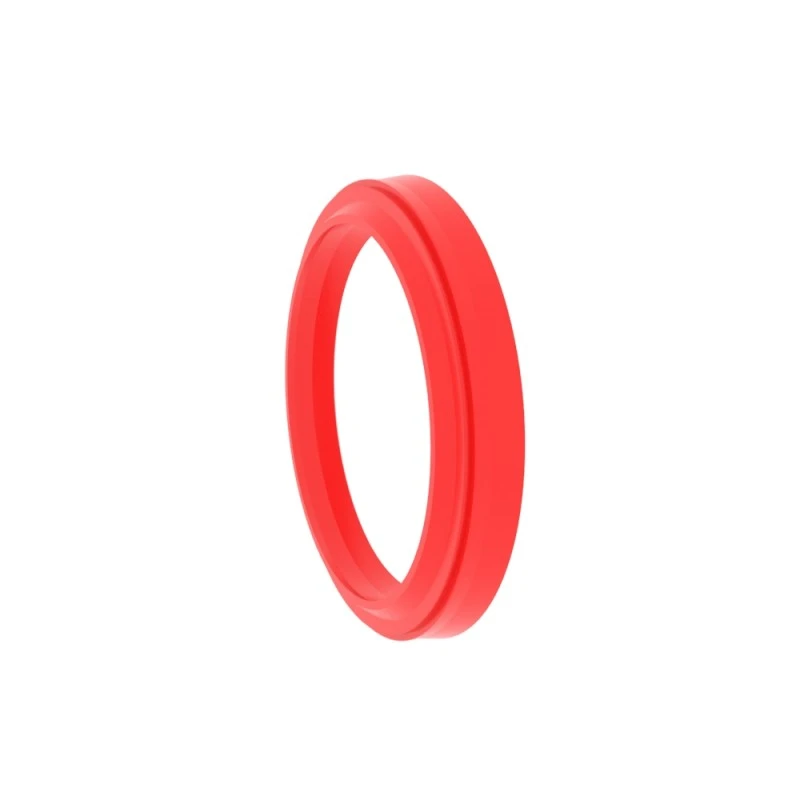

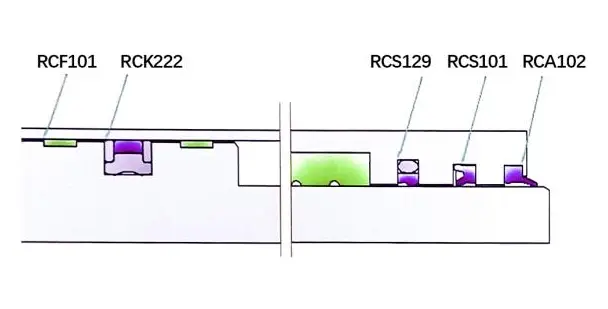

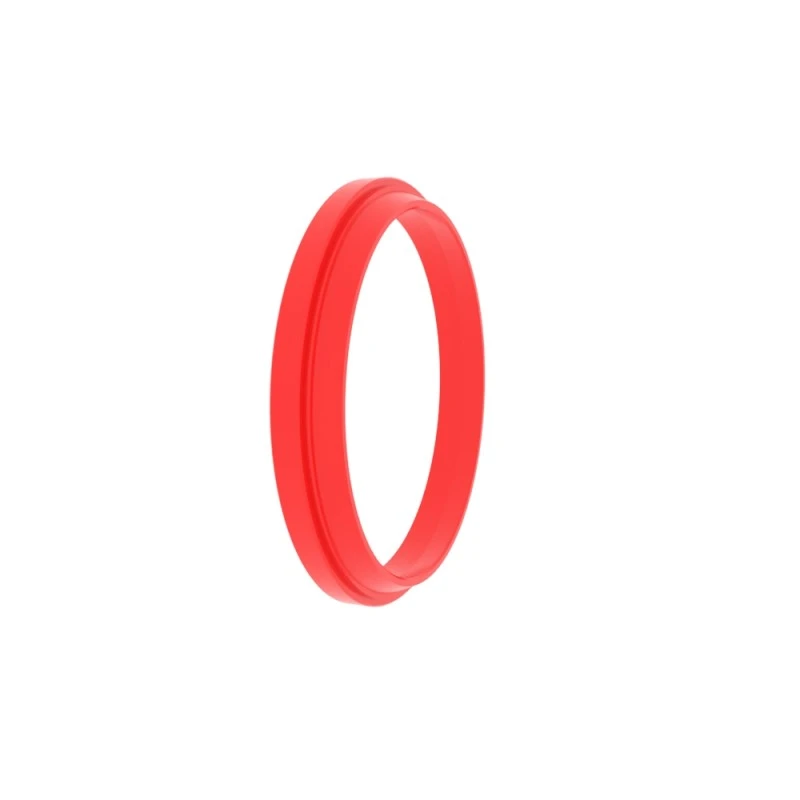

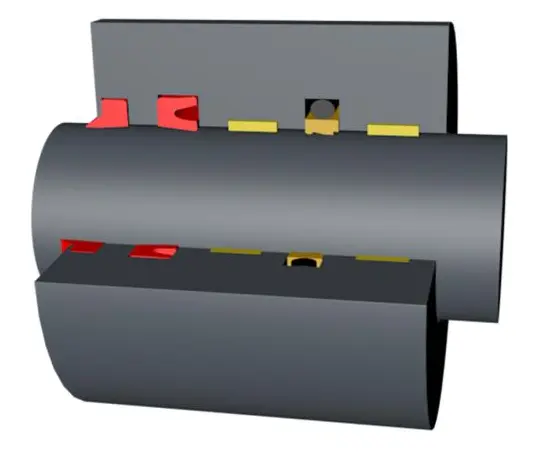

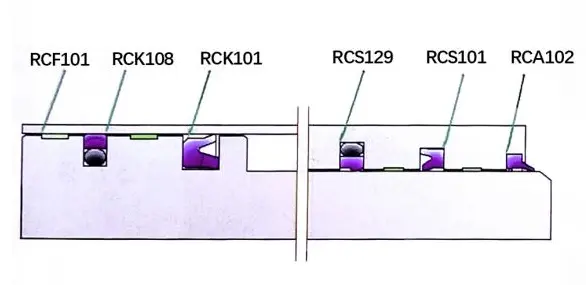

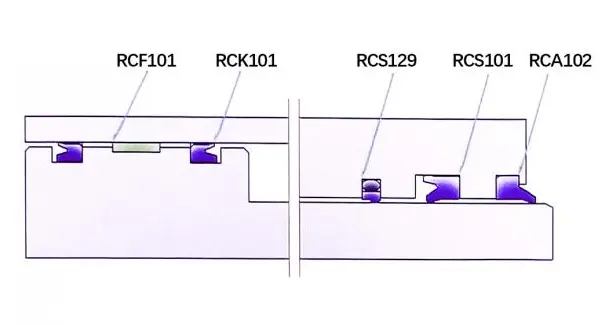

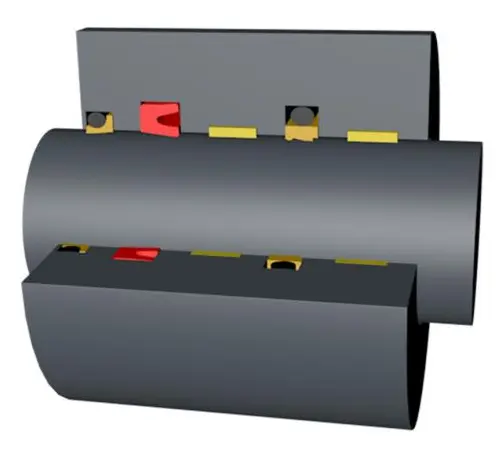

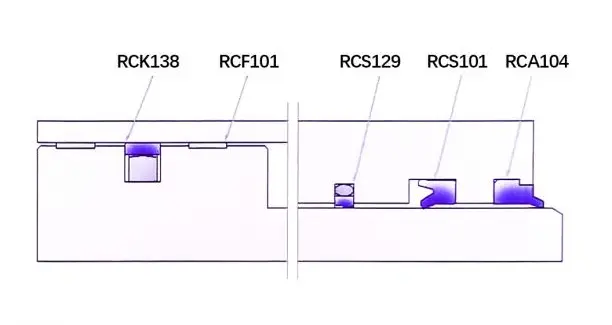

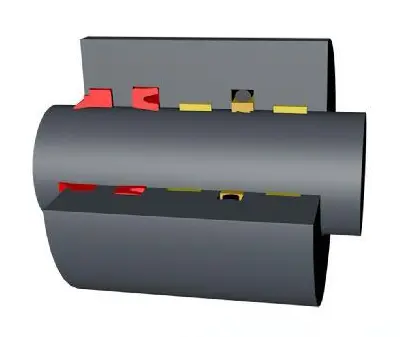

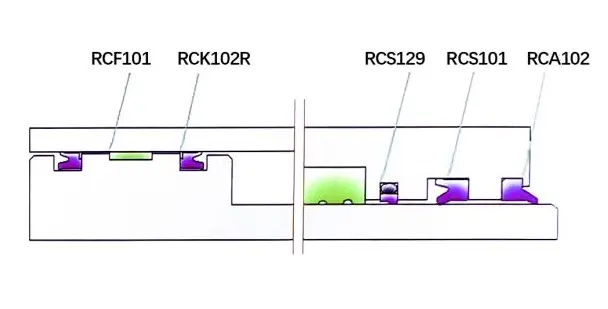

シーリングアプリケーションとシリンダー設計

重工業:業界の例:重工業機械(鍛造機、油圧プレス、曲げ機など)、冶金(ローリングミル、AGCシリンダーなど)、マイニング(油圧サポート、マイニング機器など)、重い建設機械(クレーン、掘削機など)

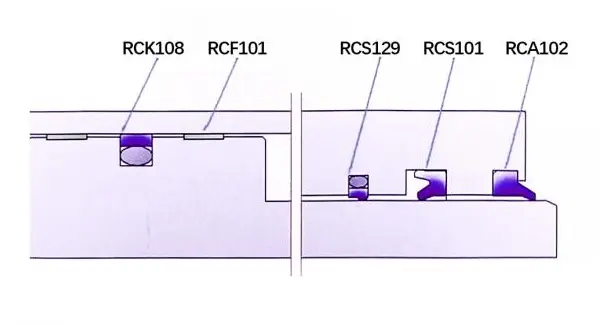

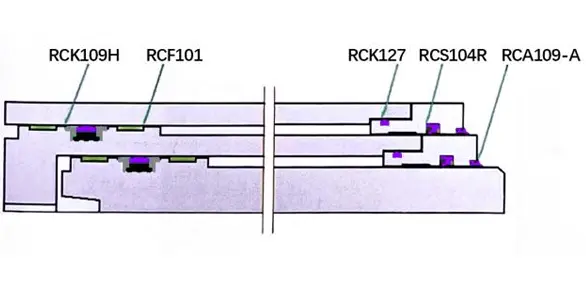

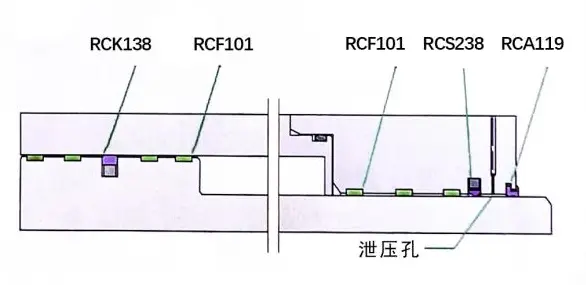

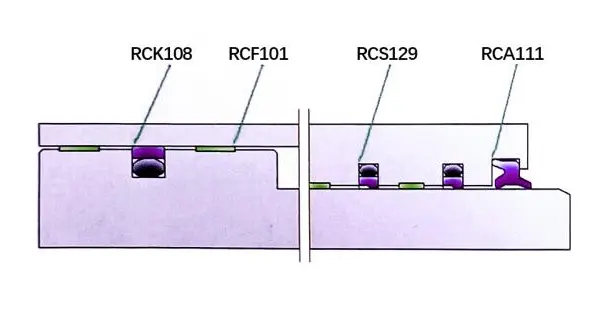

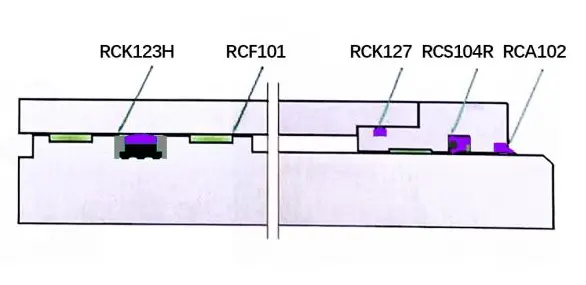

推奨シーリングデザイン:

重い鍛造機

冶金AGC

油圧サポートカラムシリンダー

油圧サポートガードジャック


クレーンリフティングシリンダー

クレーンラフィンシリンダー

中産業:業界の例:リフティング機器、農業機械、光輸送工具、リフティングプラットフォーム、工作機械(曲げ機、射出成形機、ミリング機など)、フォークリフト、ダンプトラック

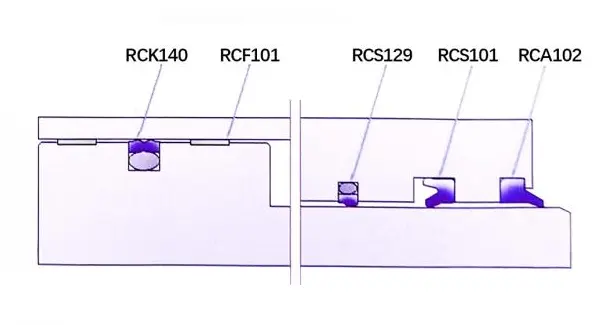

推奨シーリングデザイン:

曲げ機

ダンプトラックリフティングデバイス


農業機械

リフティングプラットフォーム

光業界:業界の例:工作機械、フォークリフト、射出成形機、農業機械、ベーラー

推奨シーリングデザイン:

小さなフォークリフト

射出成形機

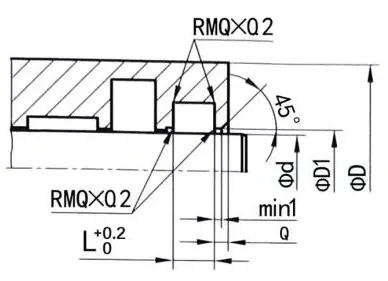

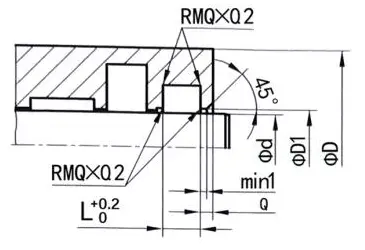

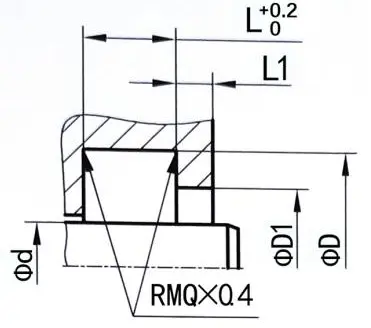

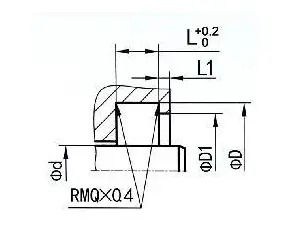

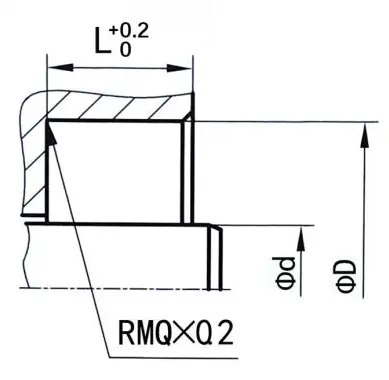

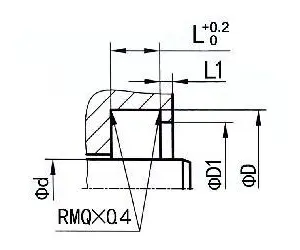

ダストシール溝

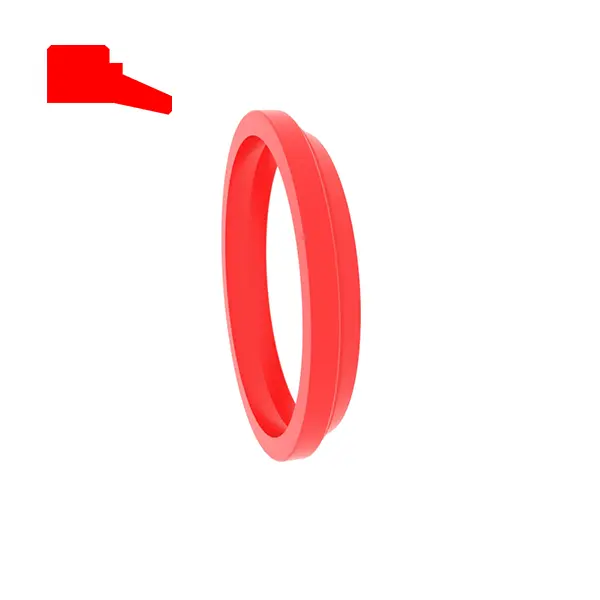

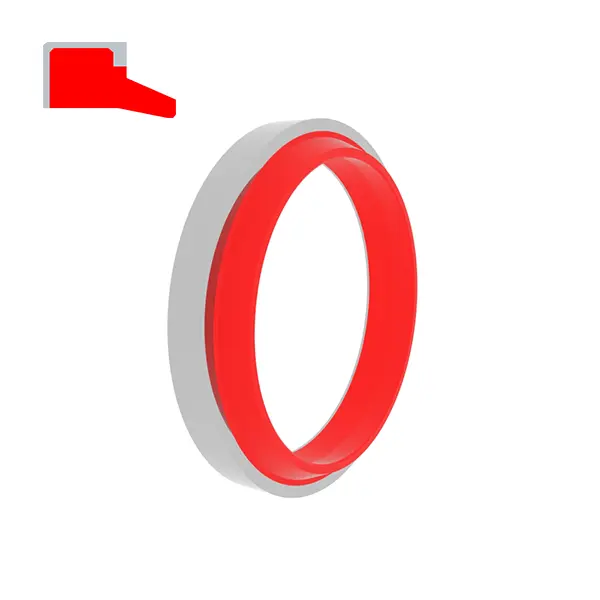

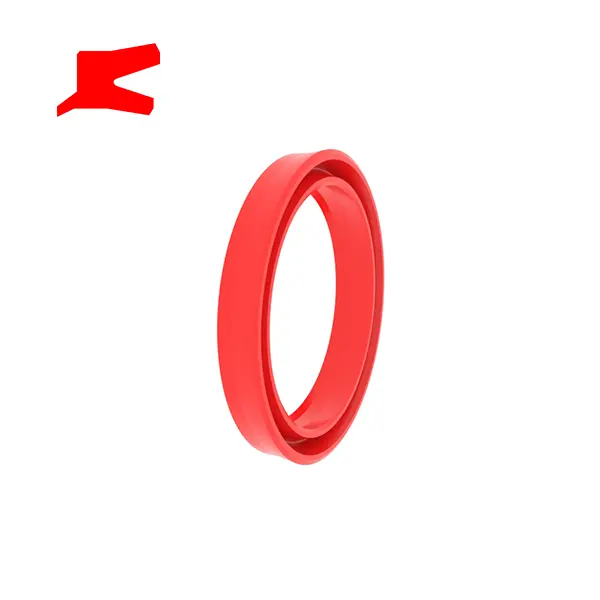

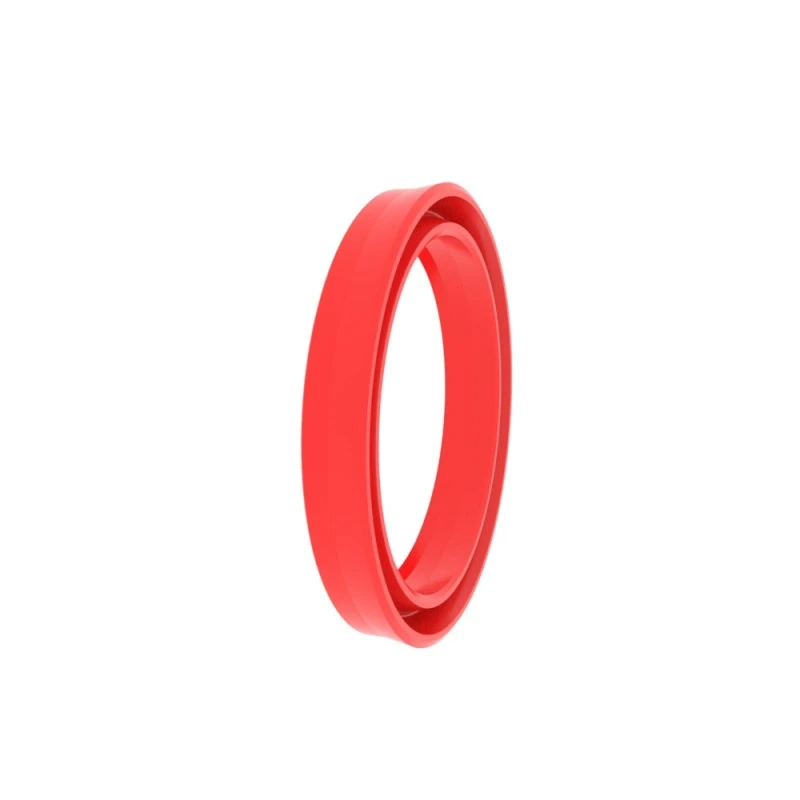

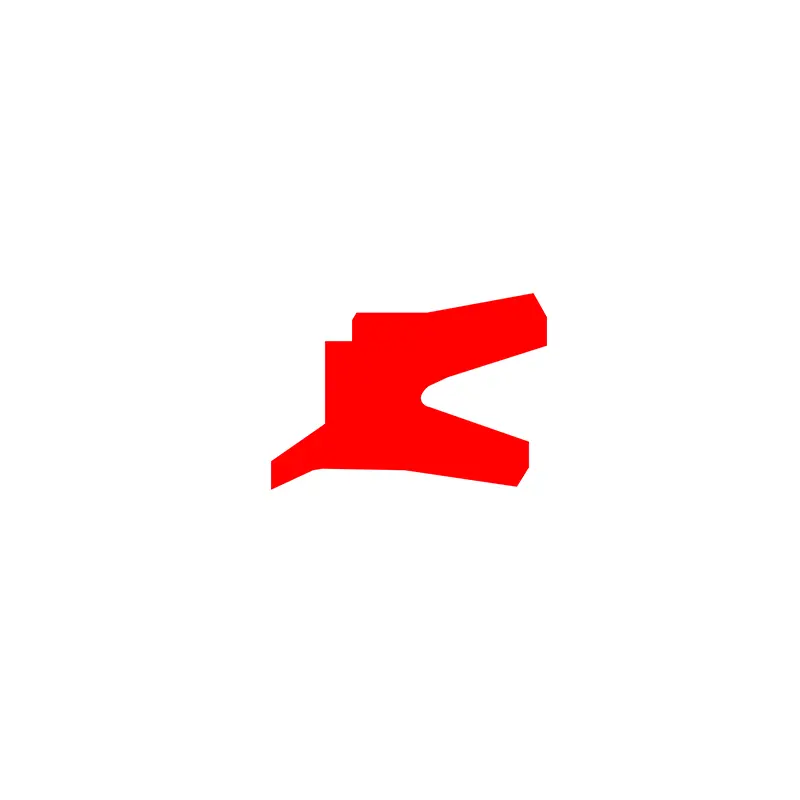

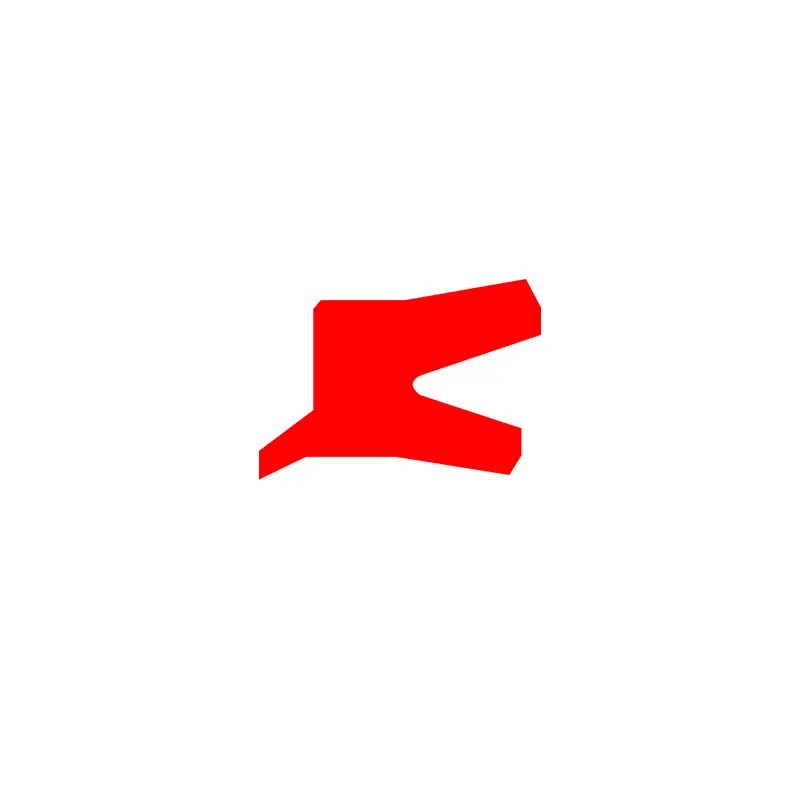

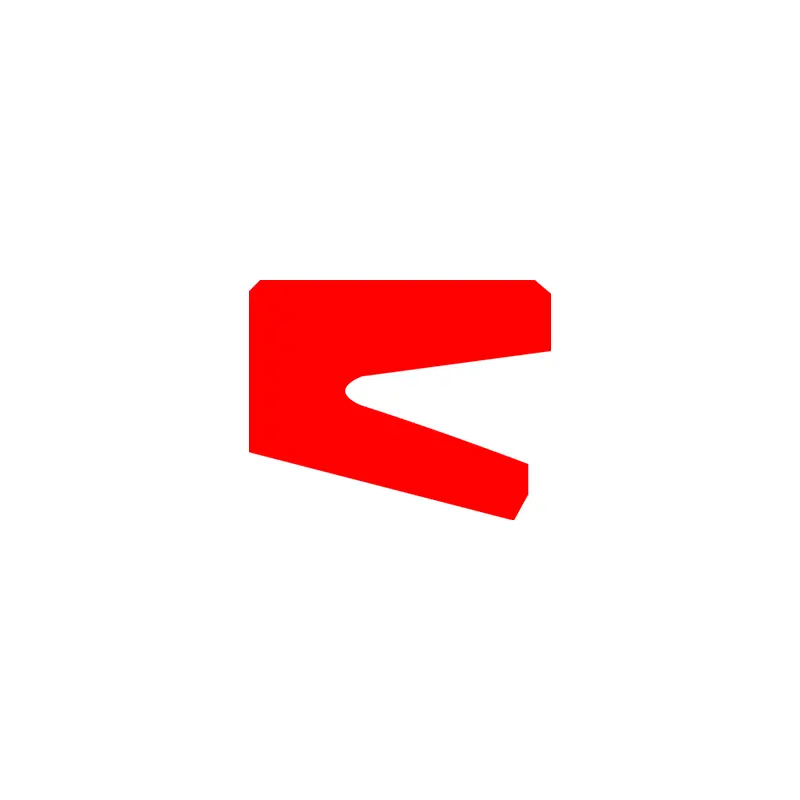

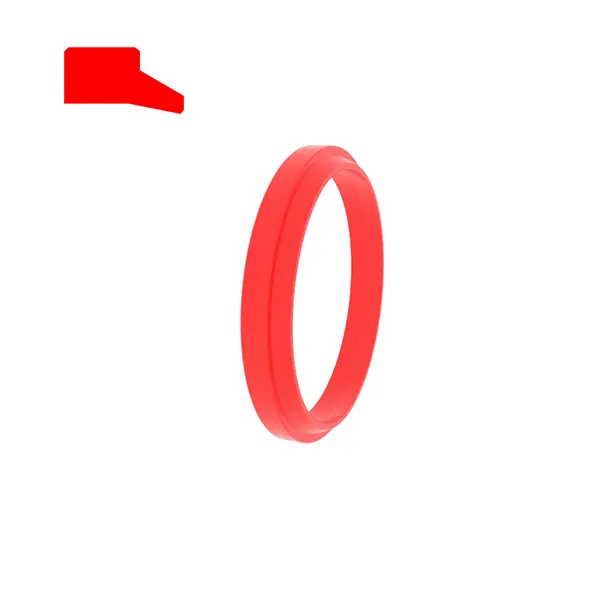

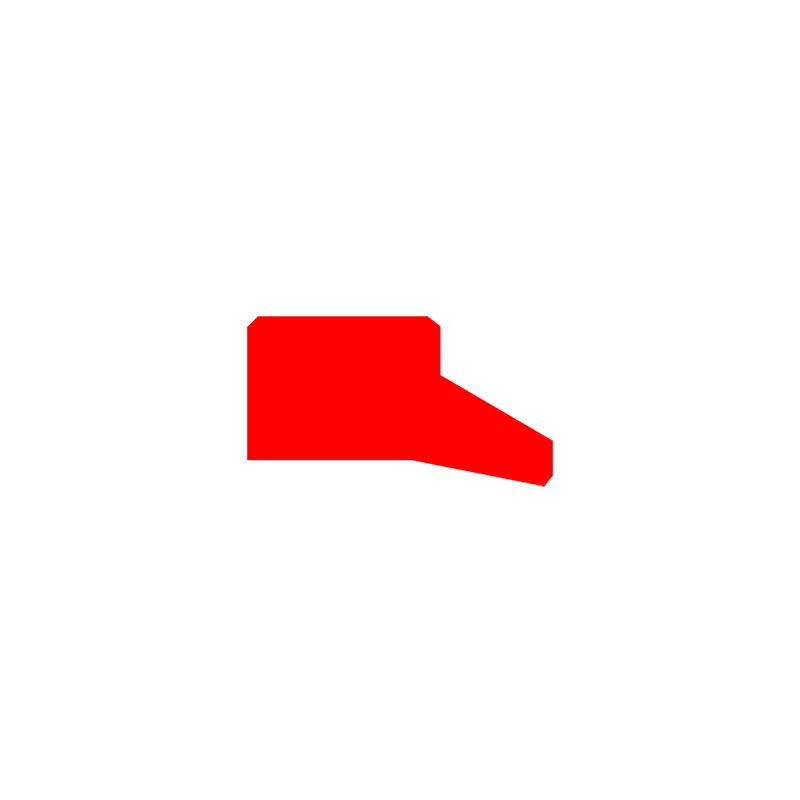

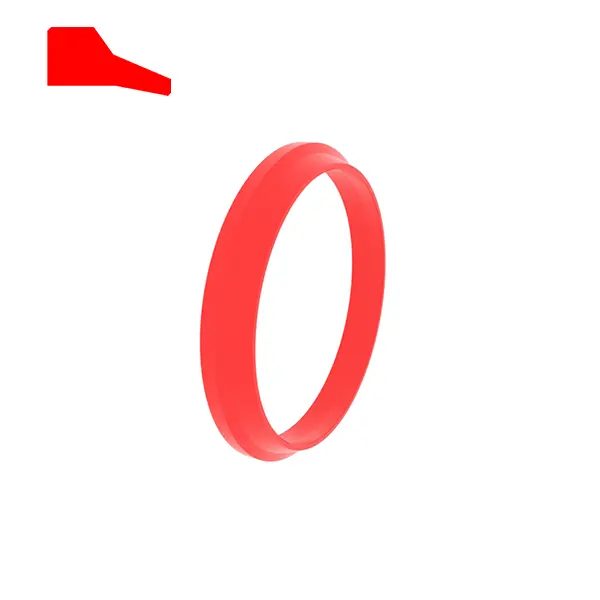

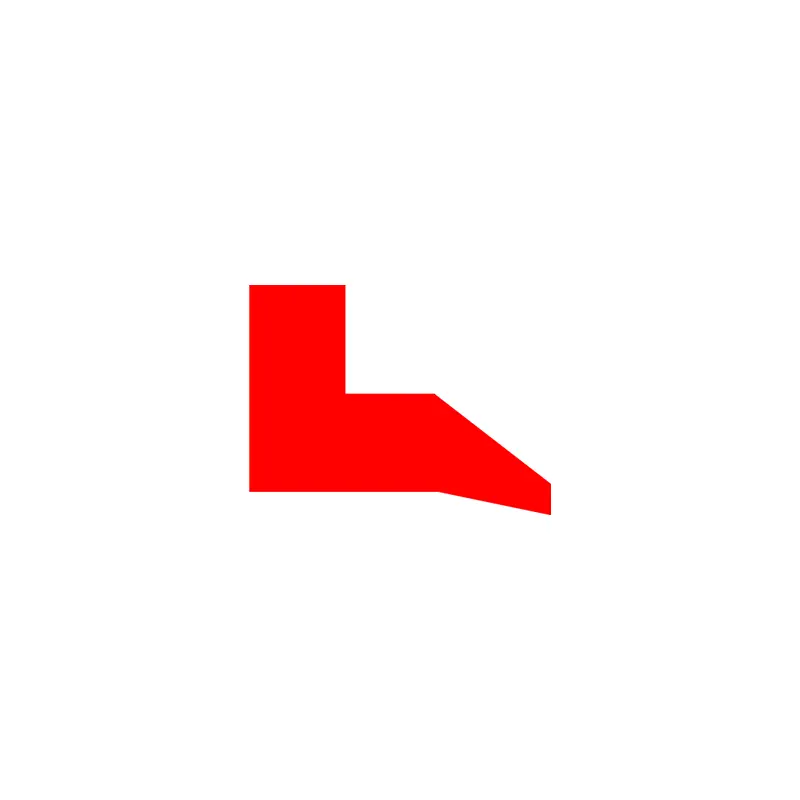

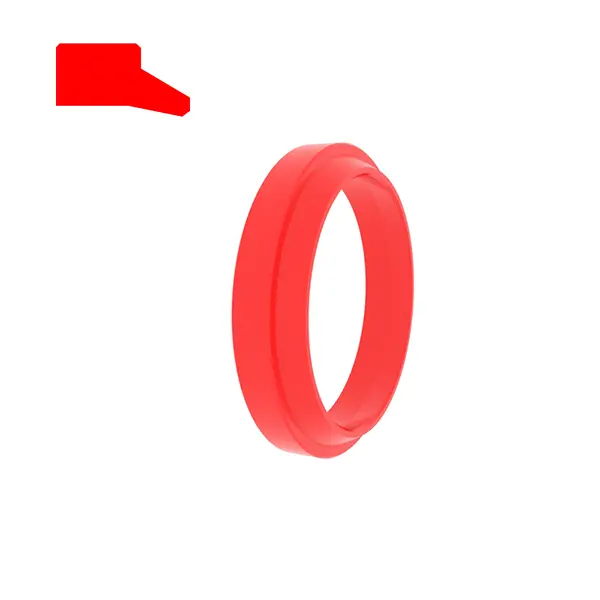

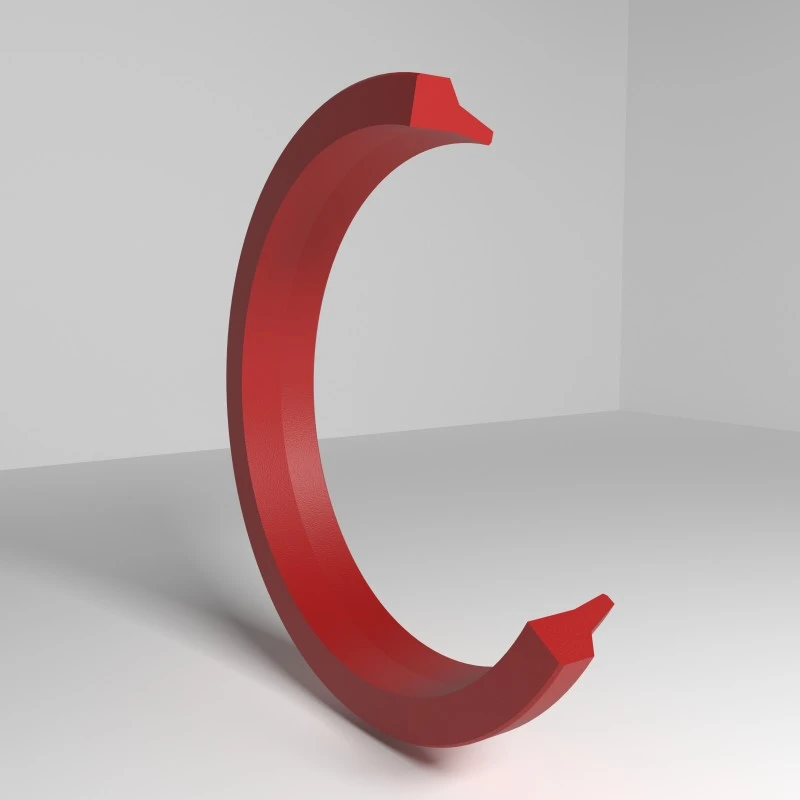

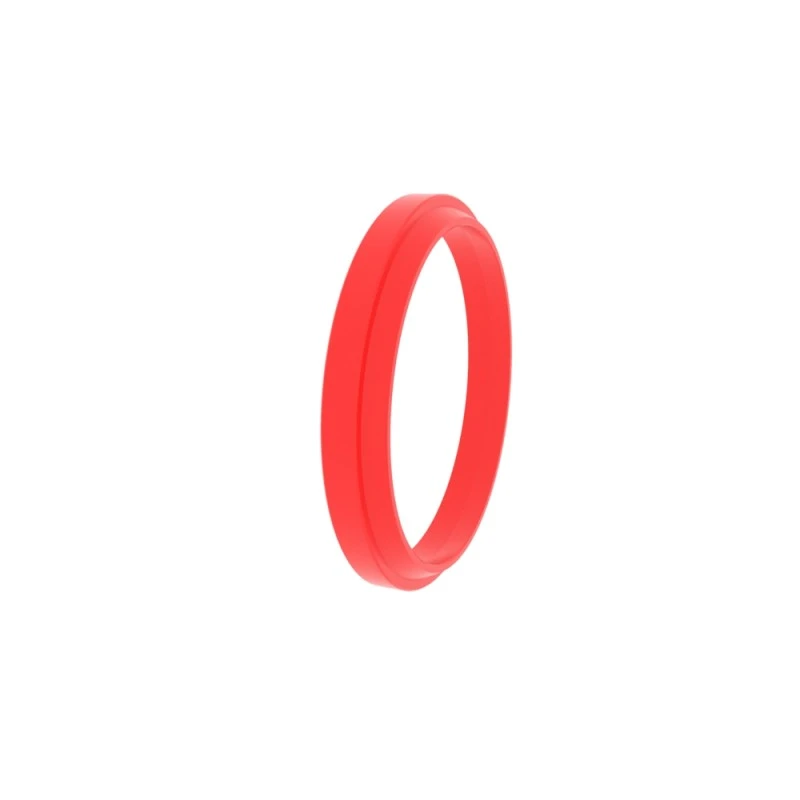

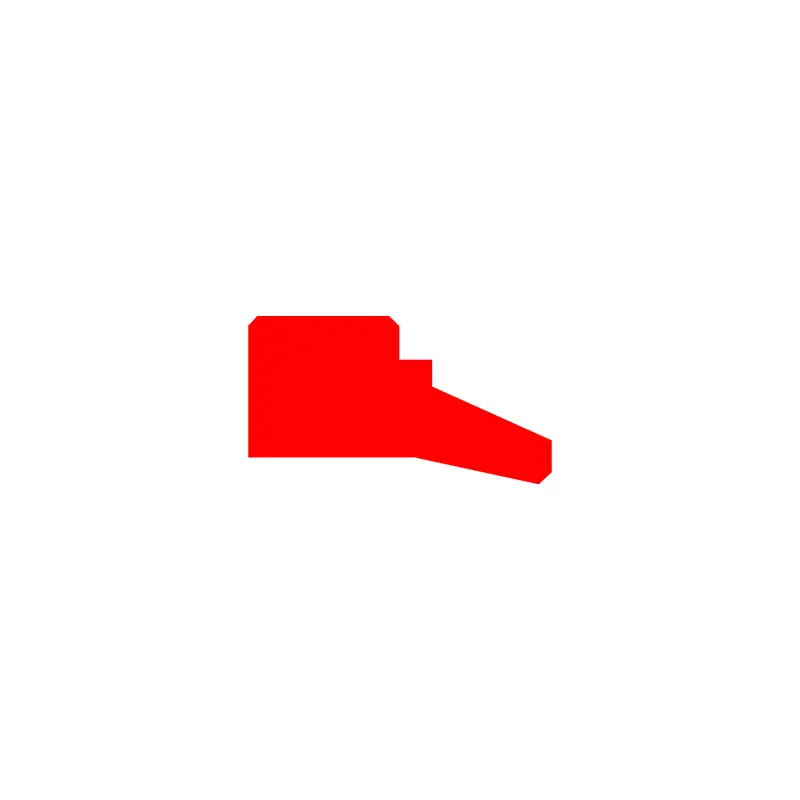

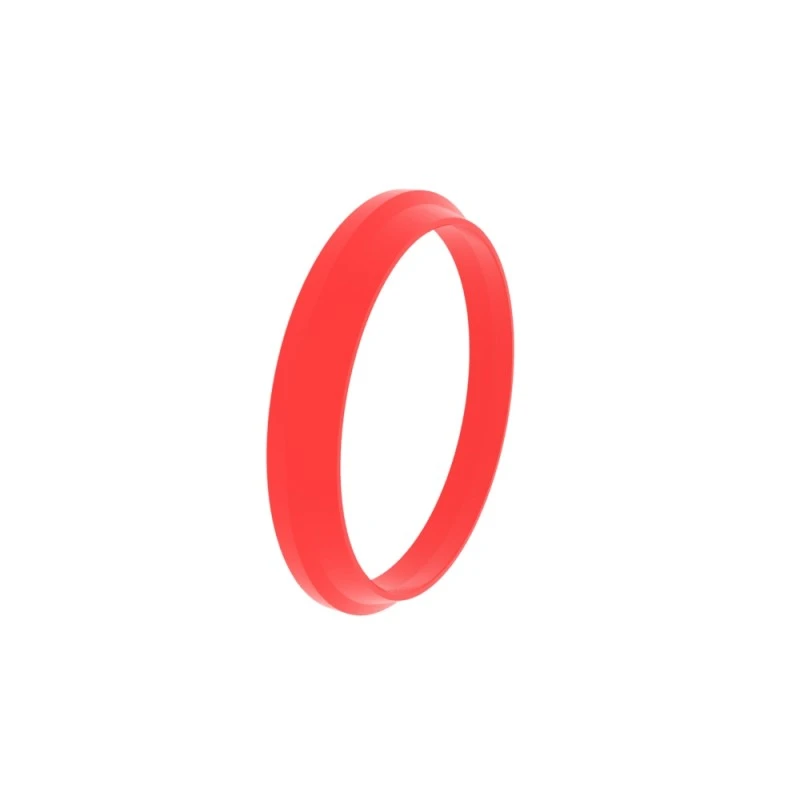

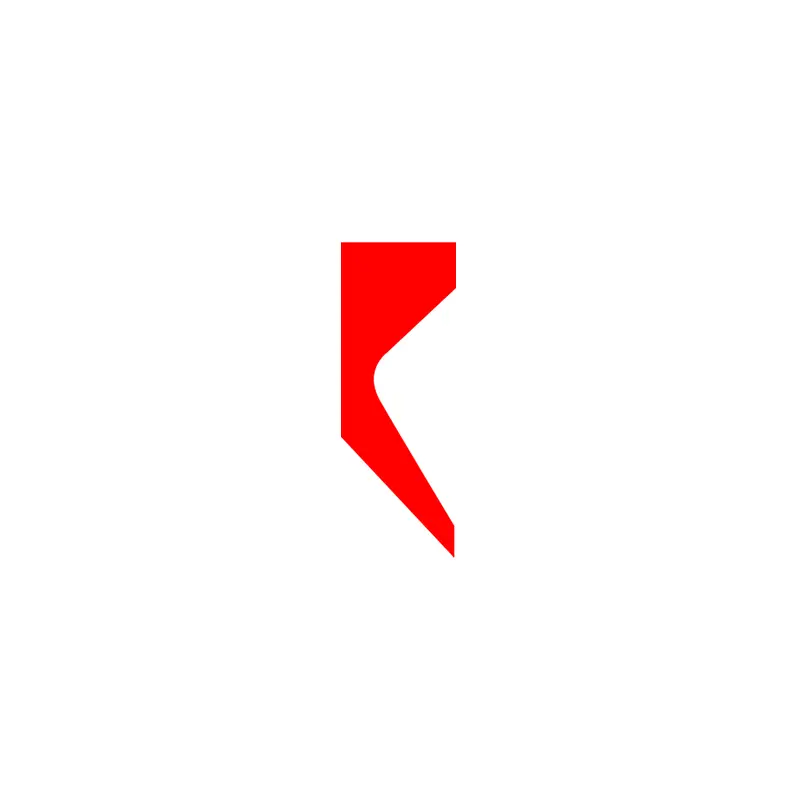

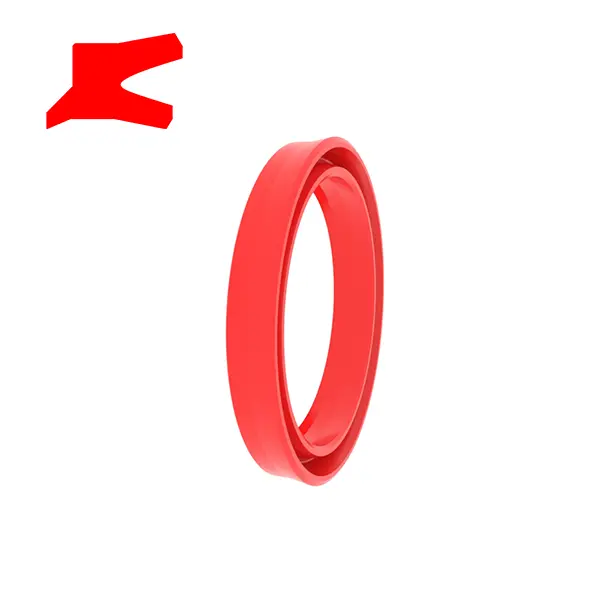

RCA101
注文サイズ
φd......外径
φd......内径
L ......溝の幅
H ......ダストシールの総高


表面仕上げ r tmax(μm) RA(μm)
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール ≤2.5 ≤2 ≤0.1-0.5 ≤0.05-0.3
溝の底 溝側 ≤6.3 ≤15 ≤1.6 ≤3
TPプロファイルサポート長比 50%-95%


許容範囲
φd1H11 L <10mm +0.2
φdH11 L> 10mm +0.3


注文例

モデル:RCA1​​01

溝のサイズ:100x108x4/7

素材:RC-PU-H





シールタイプ:RCA1​​01、RCA104
メインアプリケーション:オイルシリンダーの標準ダスト保護
利点:シンプルな設置、優れた防止防止およびダストプルーフ効果、空洞の逆の存在、シーリングリングとダストリングの間に圧力が開かれない。
材料:ポリウレタン、ゴム


シール溝の例 以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます)

RCA101

φd φd FD1 L L1 H
6-100 φd+8 φd+6 4 1 7

RCA104

100.1-149.9 φd+12 φd+9 5.5 1.5 10
≥150 φd+15 φd11 6.5 2 13

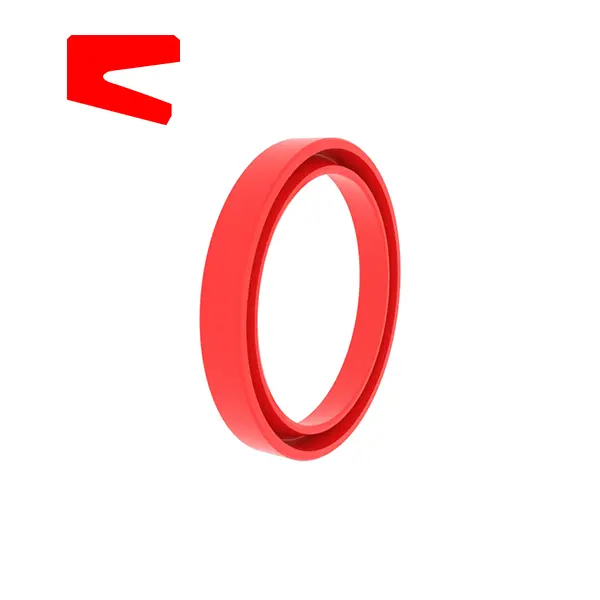

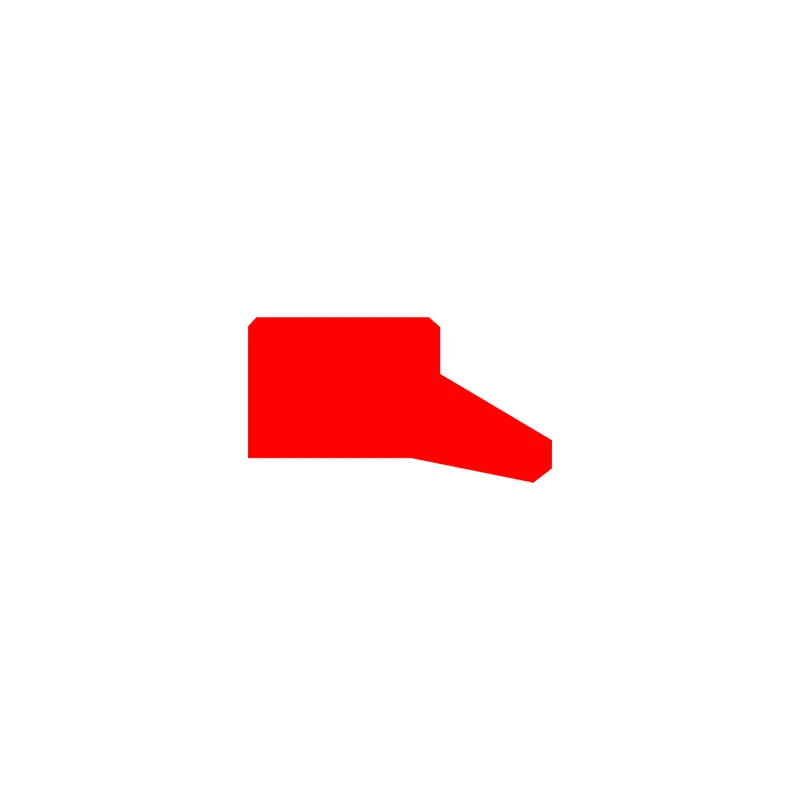

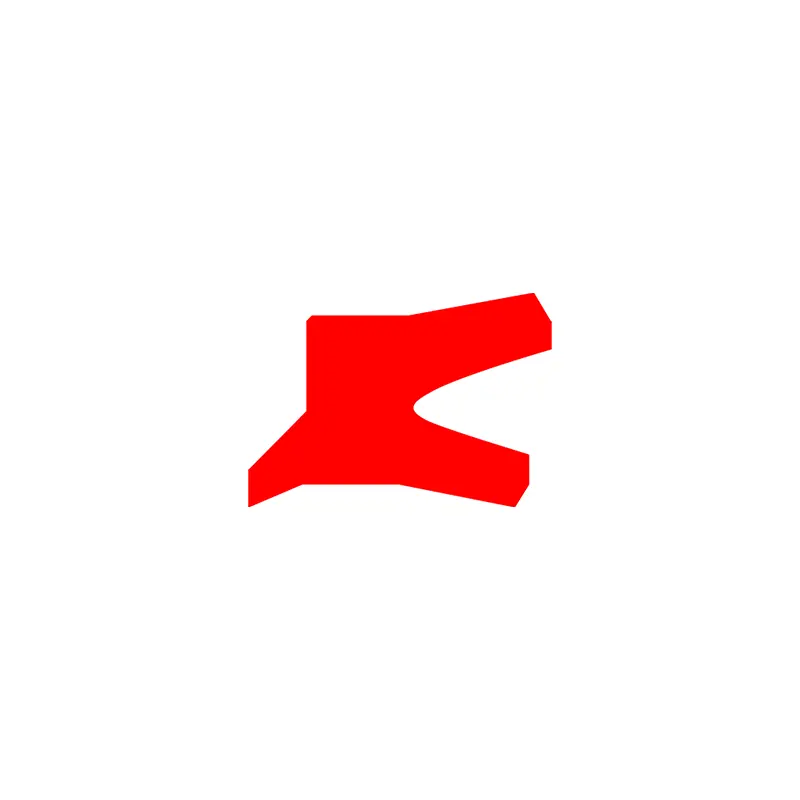

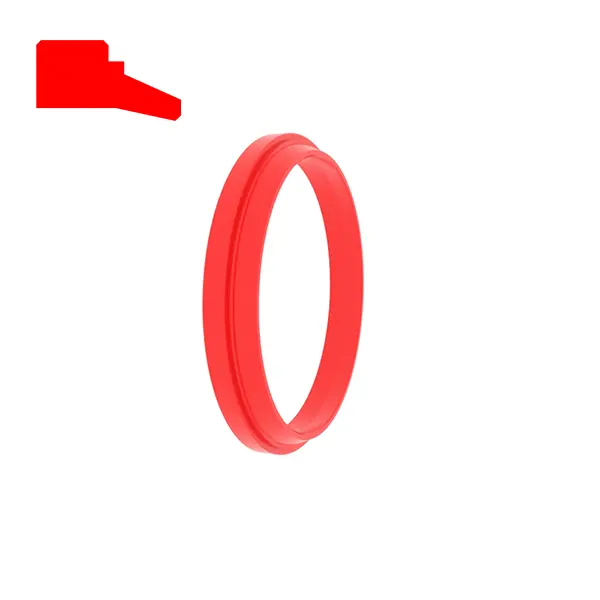

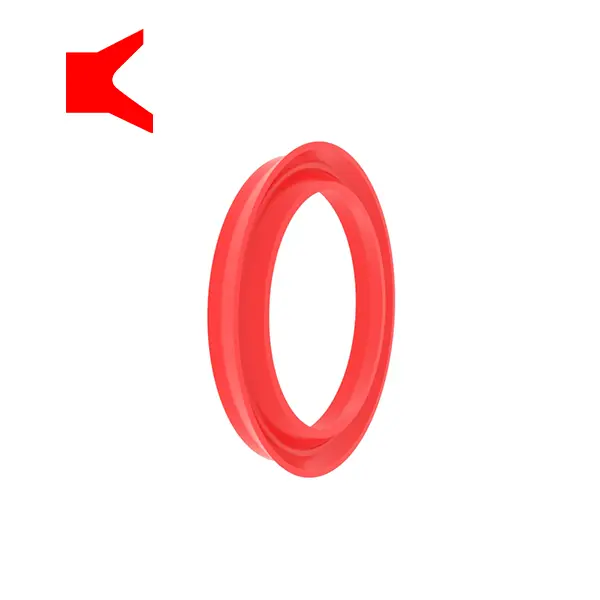

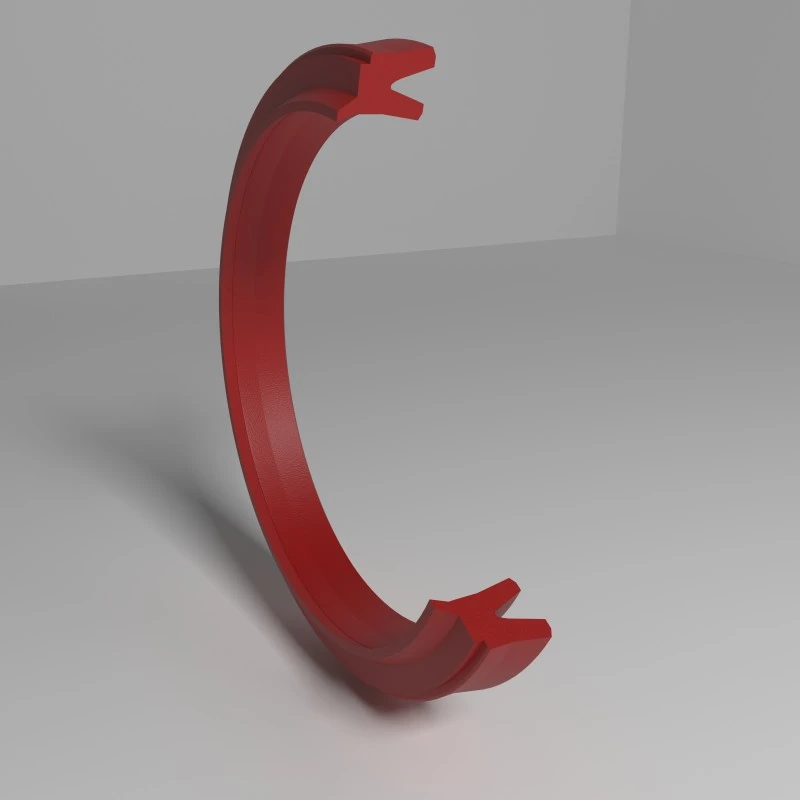

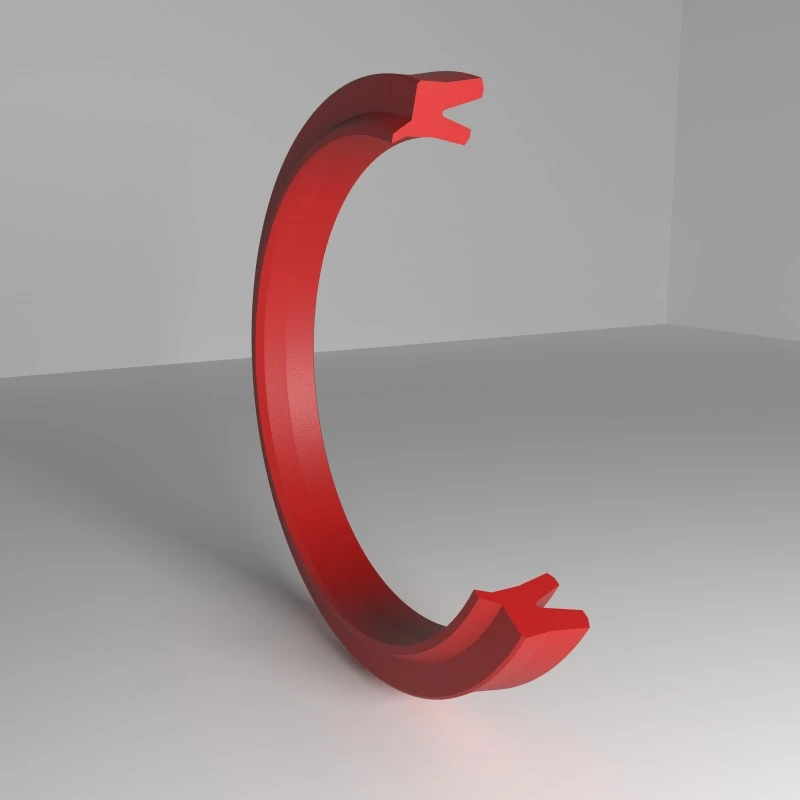

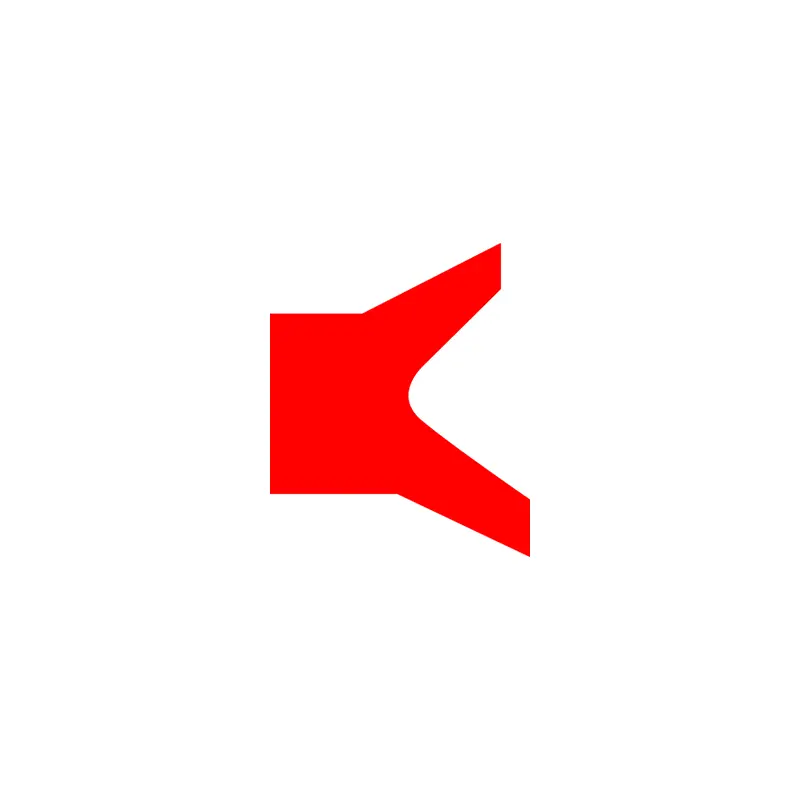

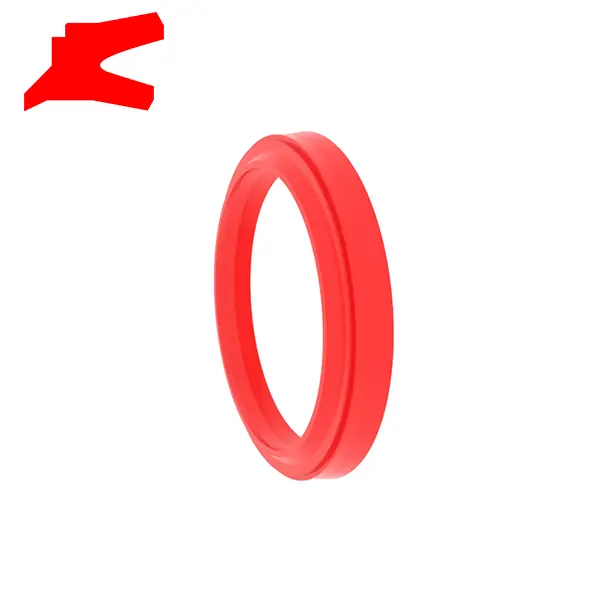

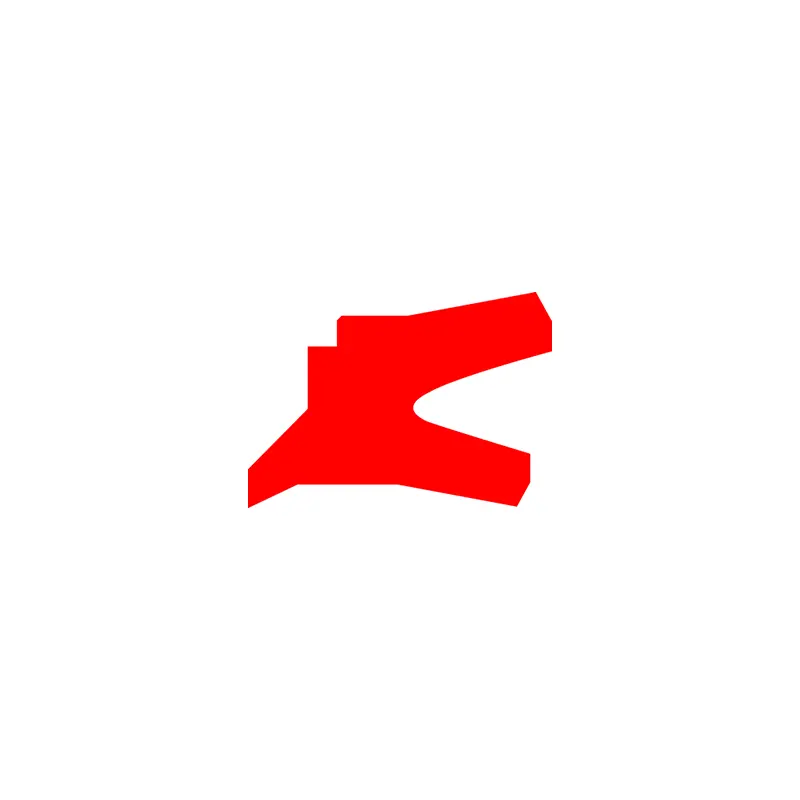

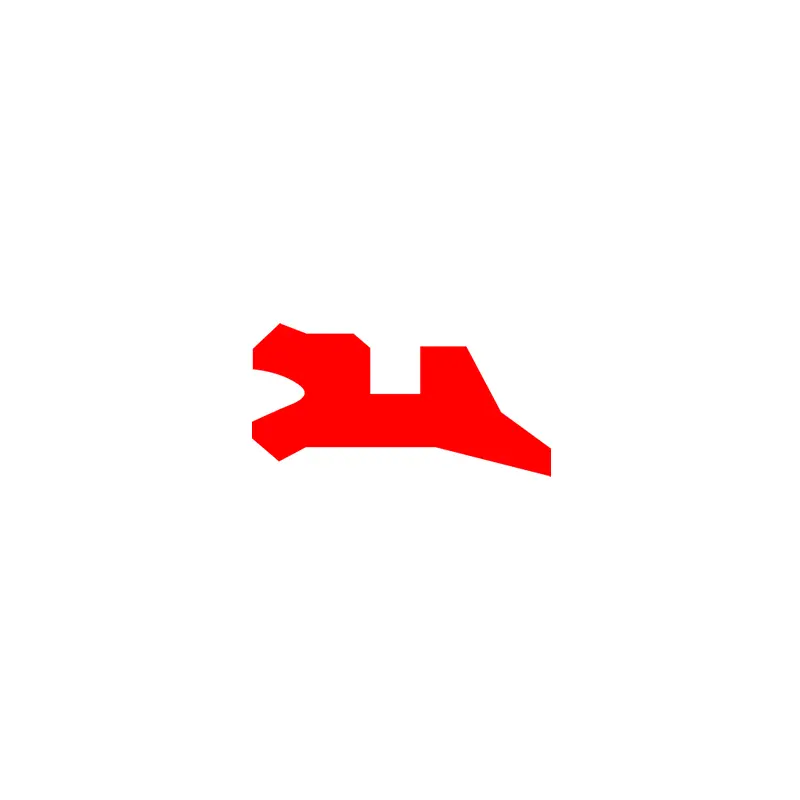

RCA102
注文サイズ
φd......外径
φd......内径
L ......溝の幅
H ......ダストシールの総高

表面仕上げ r tmax(μm) RA(μm)
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール ≤2.5 ≤2 ≤0.1-0.5 ≤0.05-0.3
溝の底 溝側 ≤6.3 ≤15 ≤1.6 ≤3
TPプロファイルサポート長比 50%-95%
許容範囲
φd1H11 L <10mm +0.2
φdH11 L> 10mm +0.3


注文例
モデル:RCA1​​02
溝のサイズ/総ダストシールの高さ:100x115x8.5
素材:RC-PU-H





シールタイプ:RCA1​​02、RCA105、RCA211
メインアプリケーション:主にスライドコンビネーションシールで使用されます
利点:良好な摩擦性能、RCA211双方向シール
材料:(超高硬度)ポリウレタン、ゴム

シール溝の例 以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます)

RCA102

φd φd FD1 L L1 H

RCA105

6-49.9 φd+8 φd+4 5 ≥2 6

RCA211

50-99.9 φd+10 φd+5 6 ≥2 7
>100 φd+15 φd+7.5 8.5 ≥2 11.5

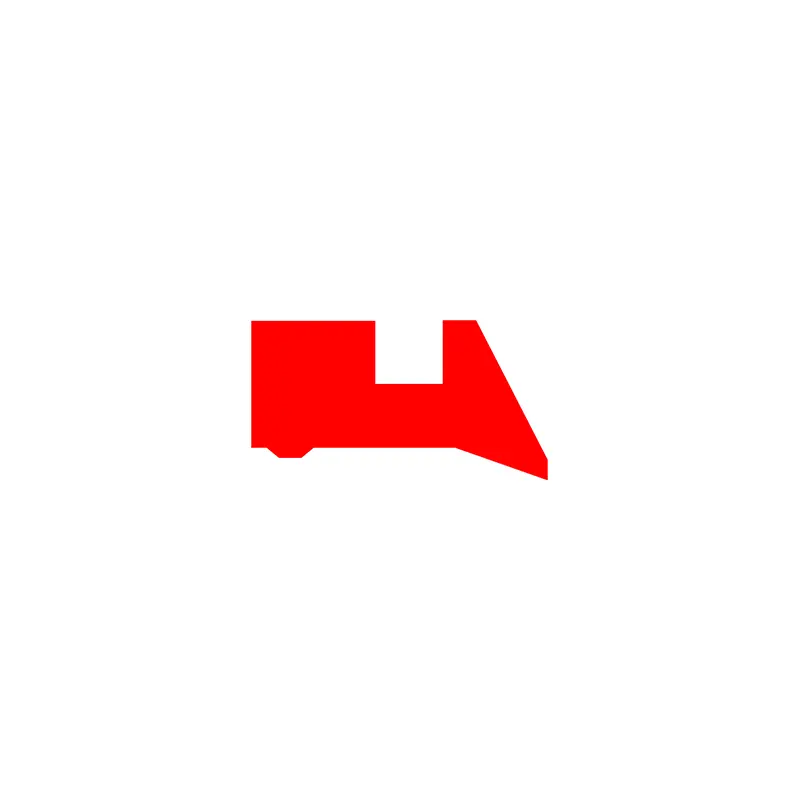

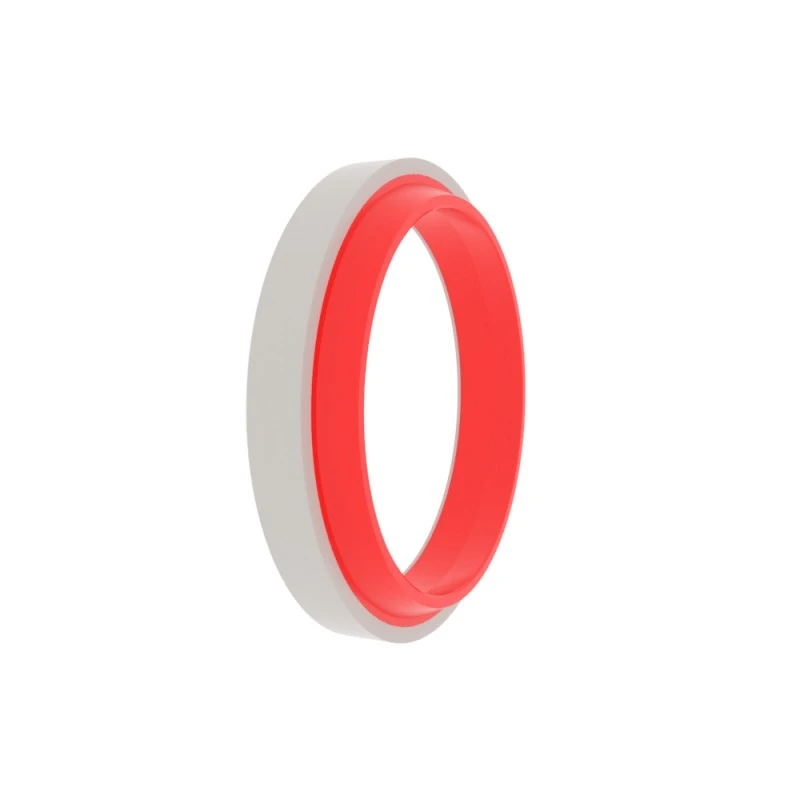

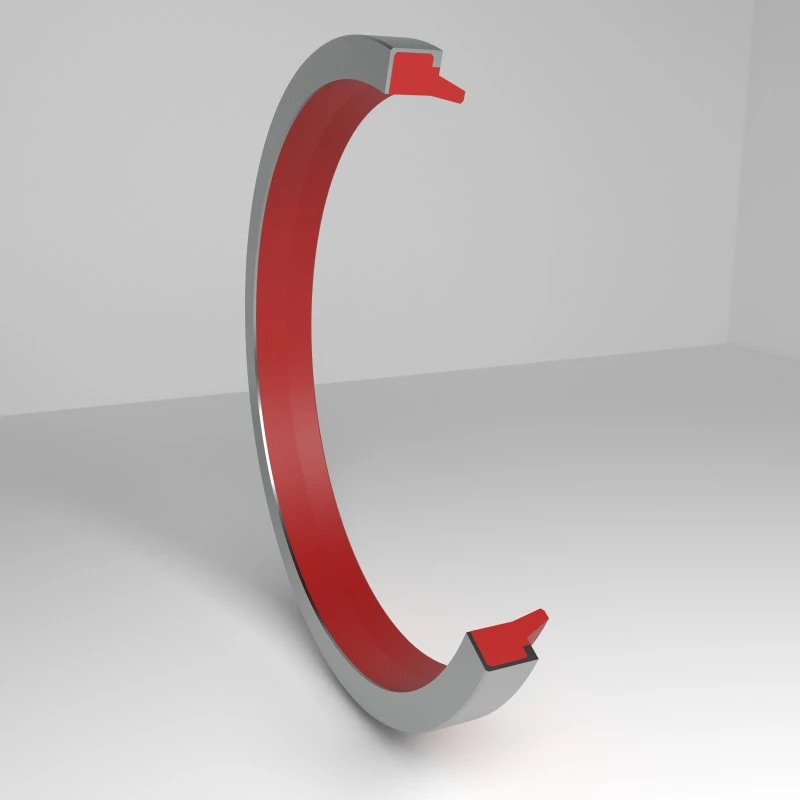

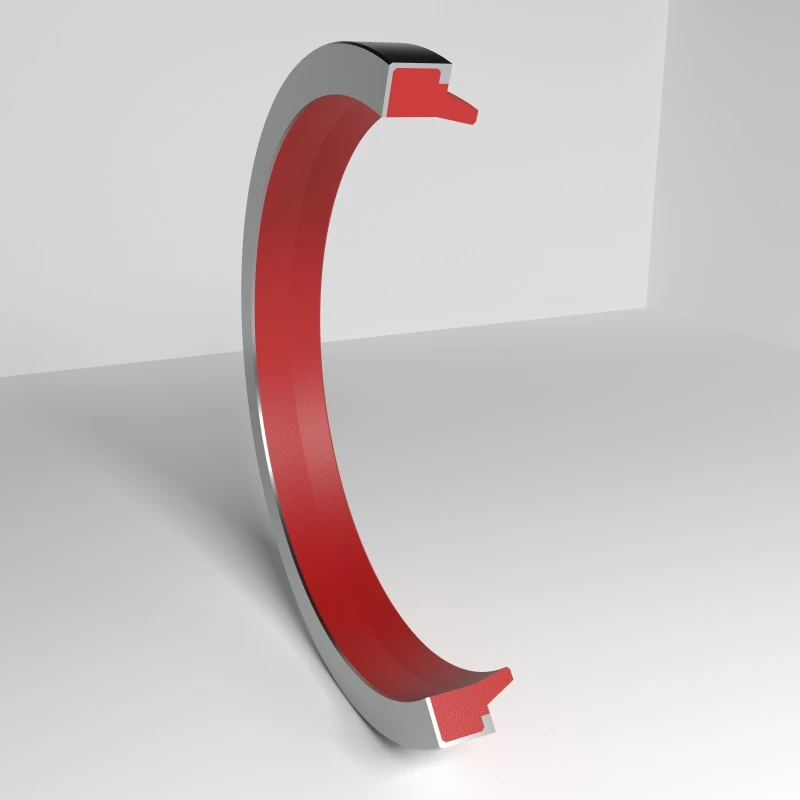

RCA103
注文サイズ
φd......外径
φd......内径
L ......溝の幅
H ......ダストシールの総高


表面仕上げ r tmax(μm) RA(μm)
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール ≤2.5 ≤2 ≤0.1-0.5 ≤0.05-0.3
溝の底 溝側 ≤6.3 ≤15 ≤1.6 ≤3
TPプロファイルサポート長比 50%-95%
許容範囲
φd1H11 L <10mm +0.2
φdH11 L> 10mm +0.3



注文例

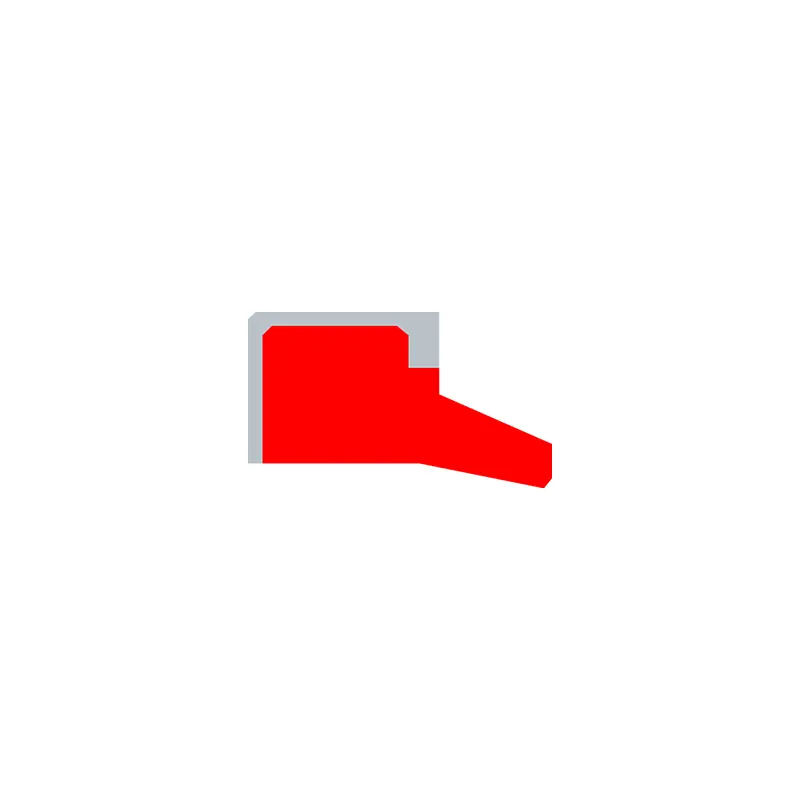

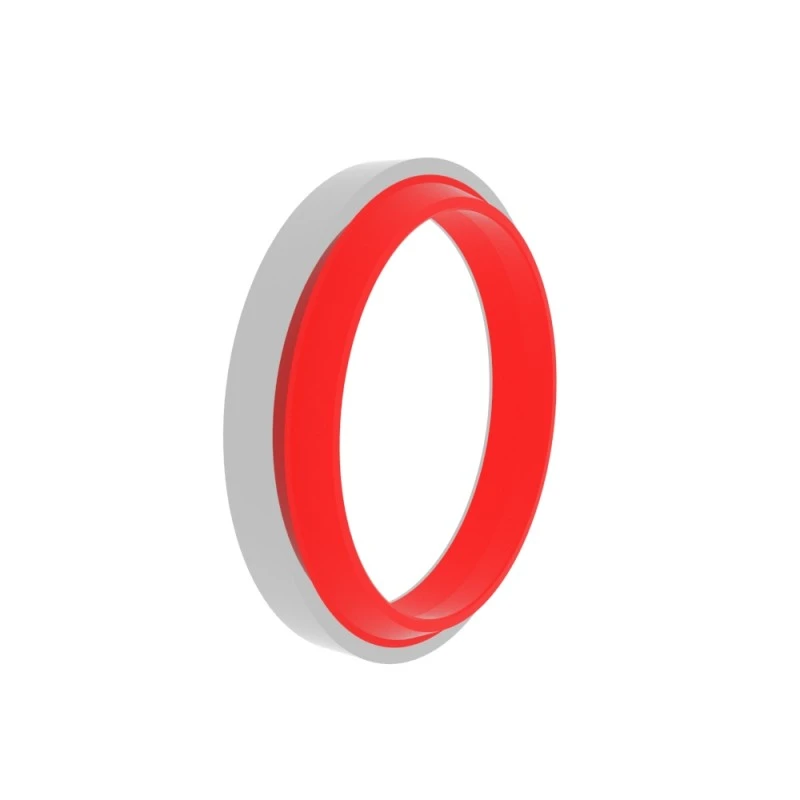

モデル:RCA1​​03

溝のサイズ/総ダストシールの高さ:100x115x9/12

素材:RC-PU-H+POM





シールタイプ:RCA1​​03、RCA106
メインアプリケーション:標準のシリンダーと開いた溝用
利点:摩擦防止性能は良好であり、サポートリングは溝とシールの間で酸化が発生するのを防ぎ、空洞の位置とフィットはしっかりしています。
材料:(超高硬度)ポリウレタン +ポリオキシメチレン、ゴム +ポリオキシメチレン


シール溝の例 以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます)

RCA103

φd φd L H
6-9.9
φd+8 5 8

RCA106

10-99.9 φd+10 7 10
100-200 φd+15 9 12
>200 φd+20 12 16

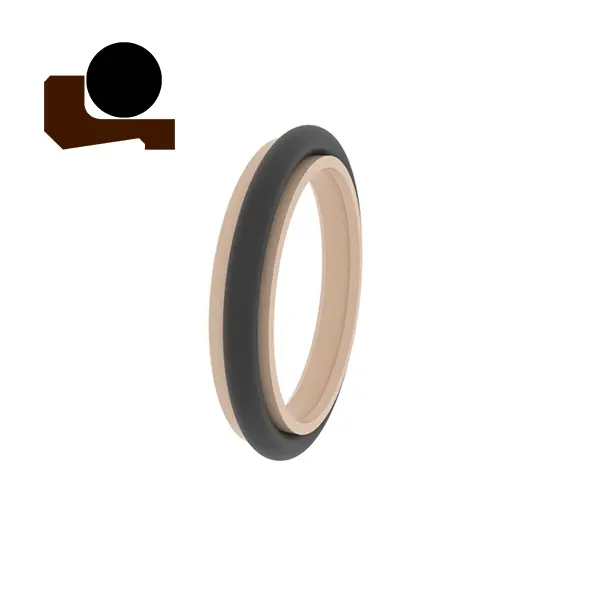

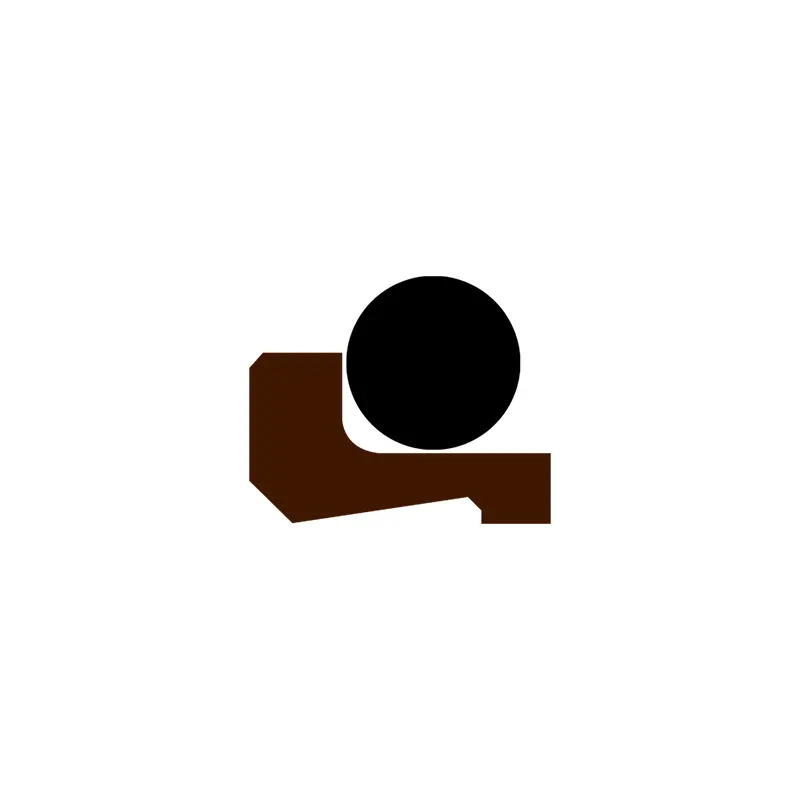

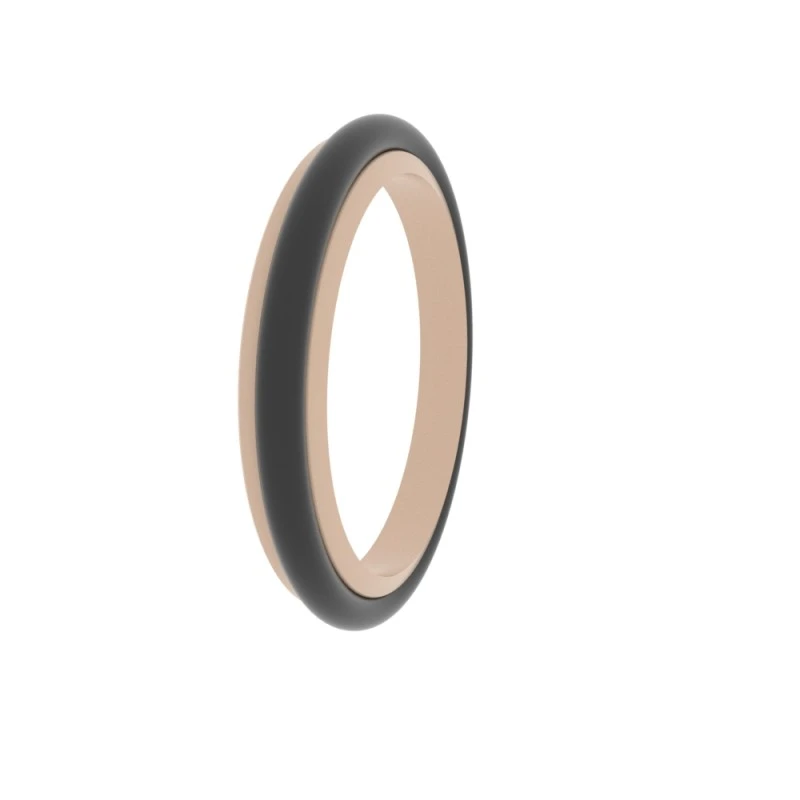

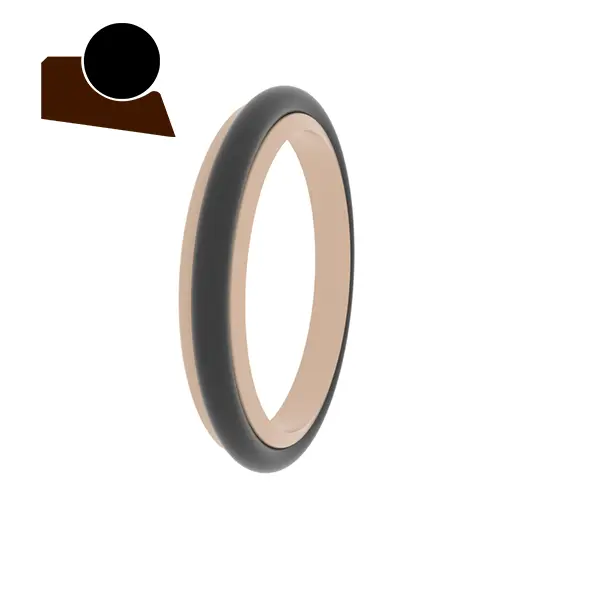

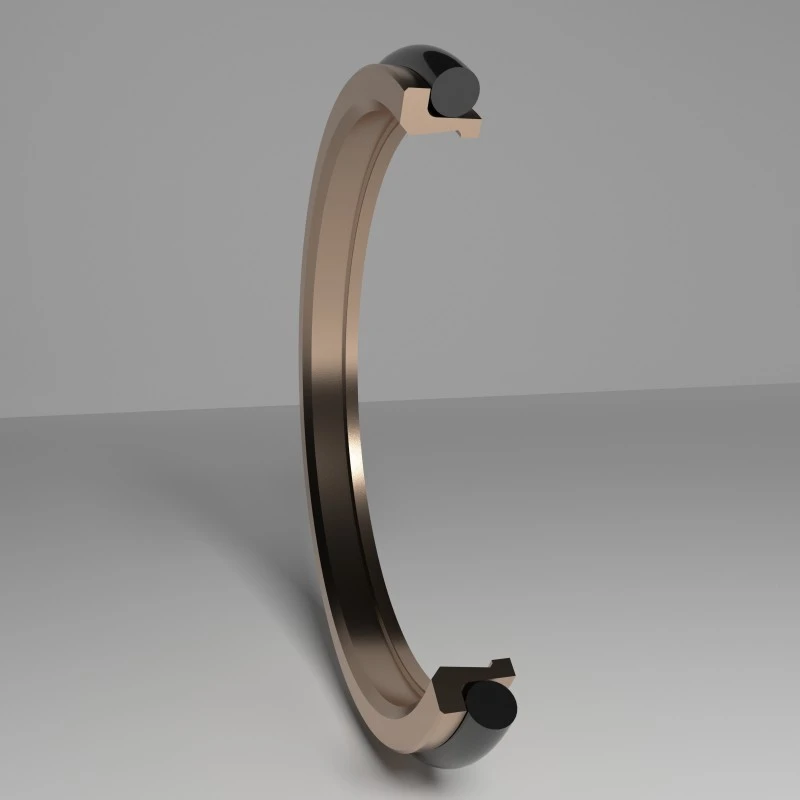

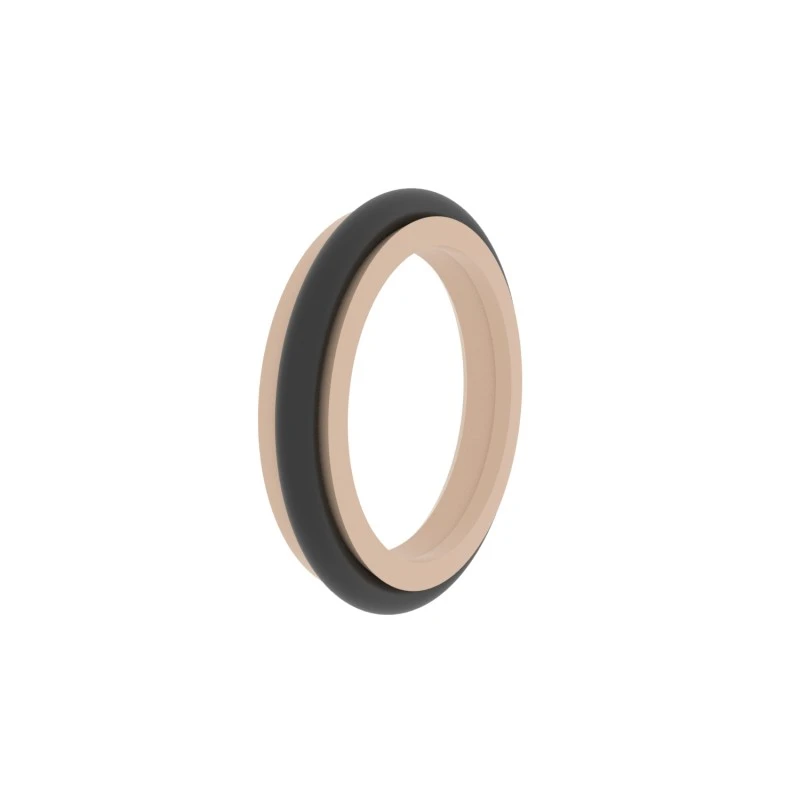

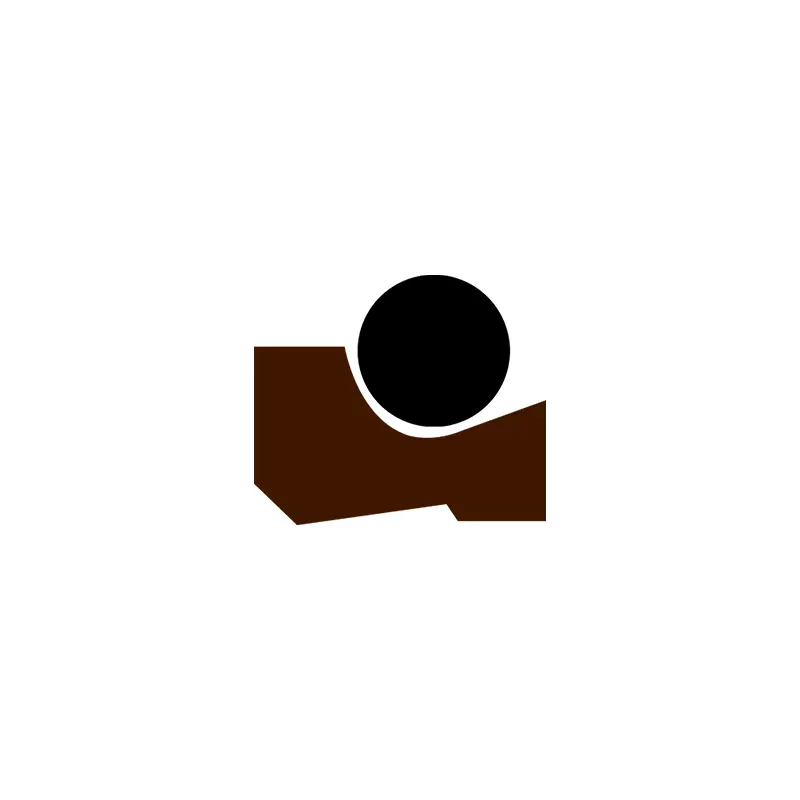

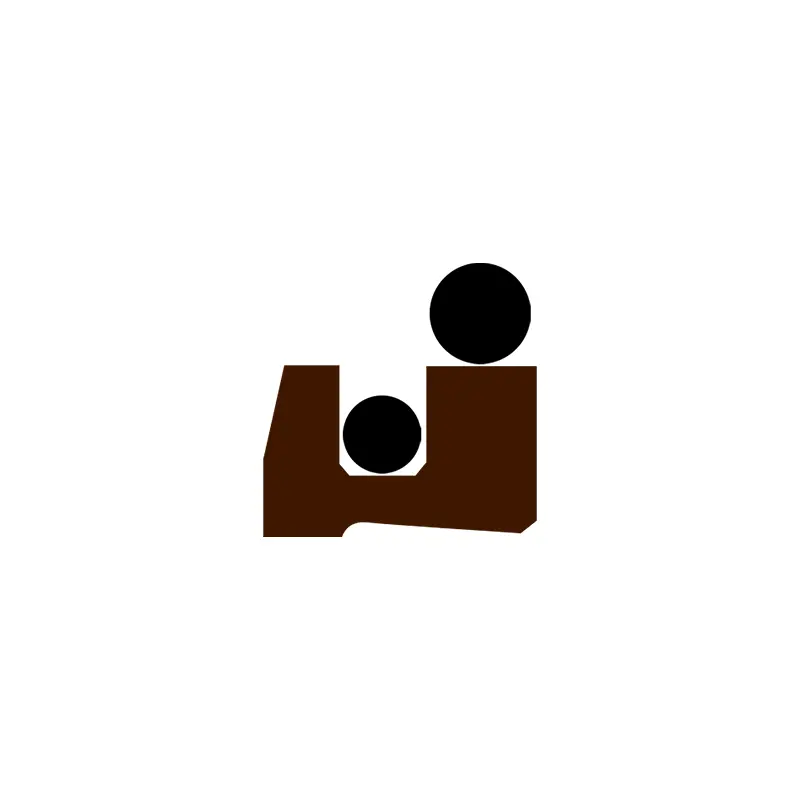

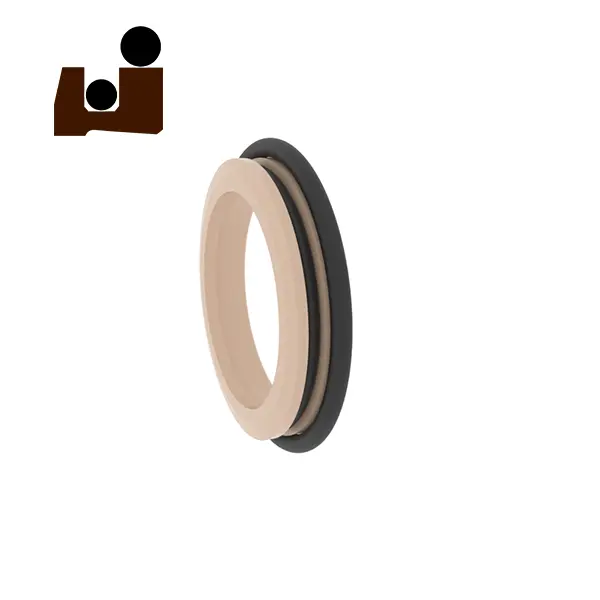

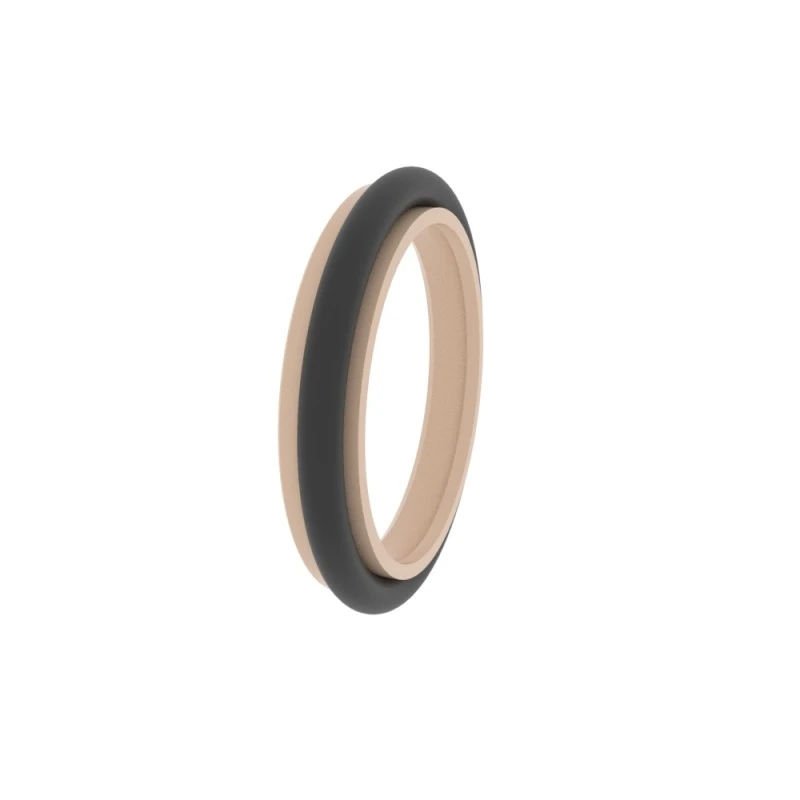

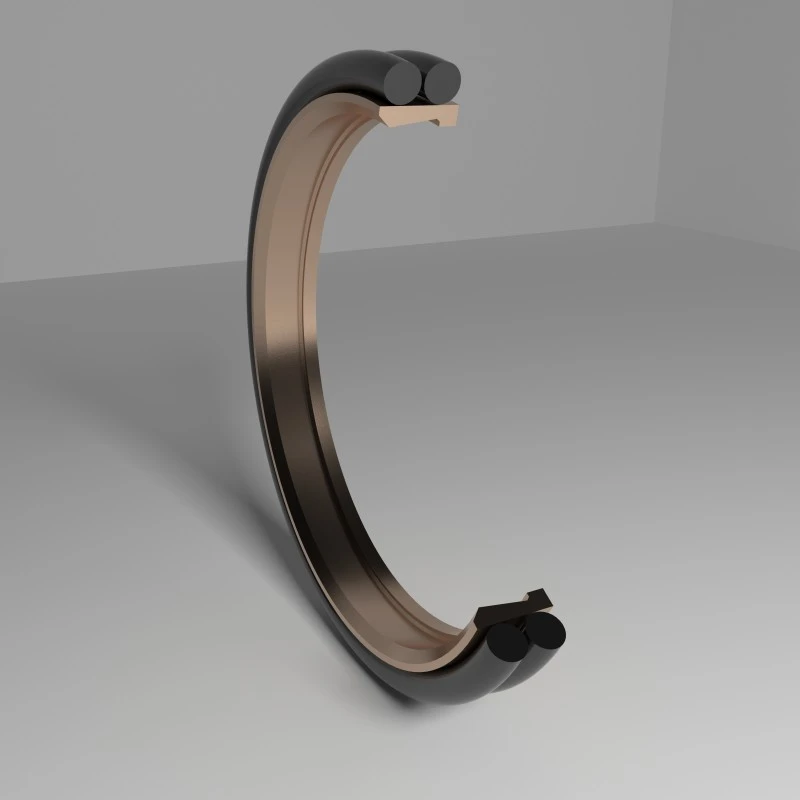

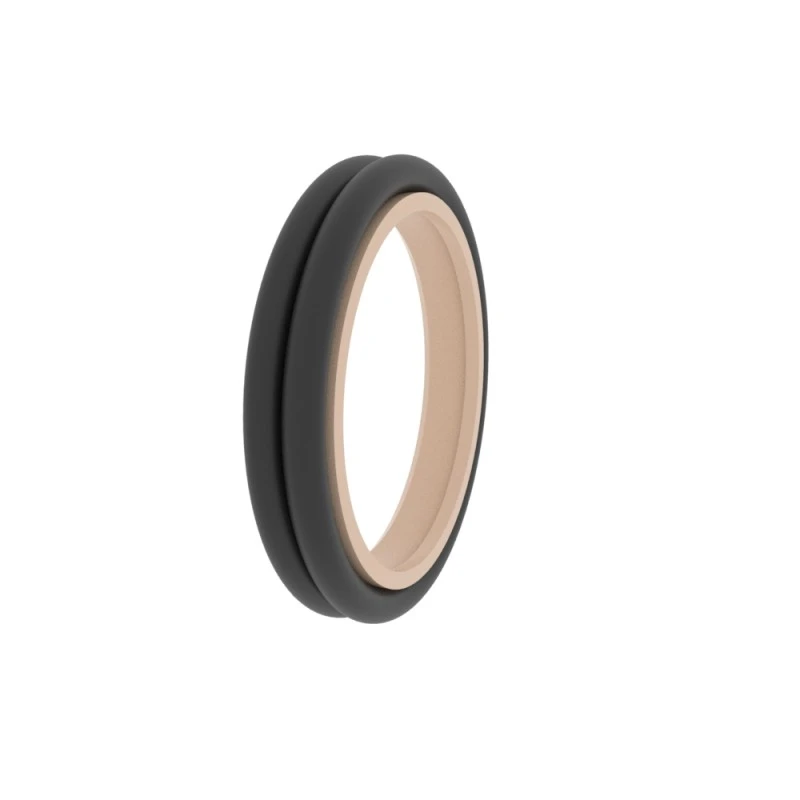

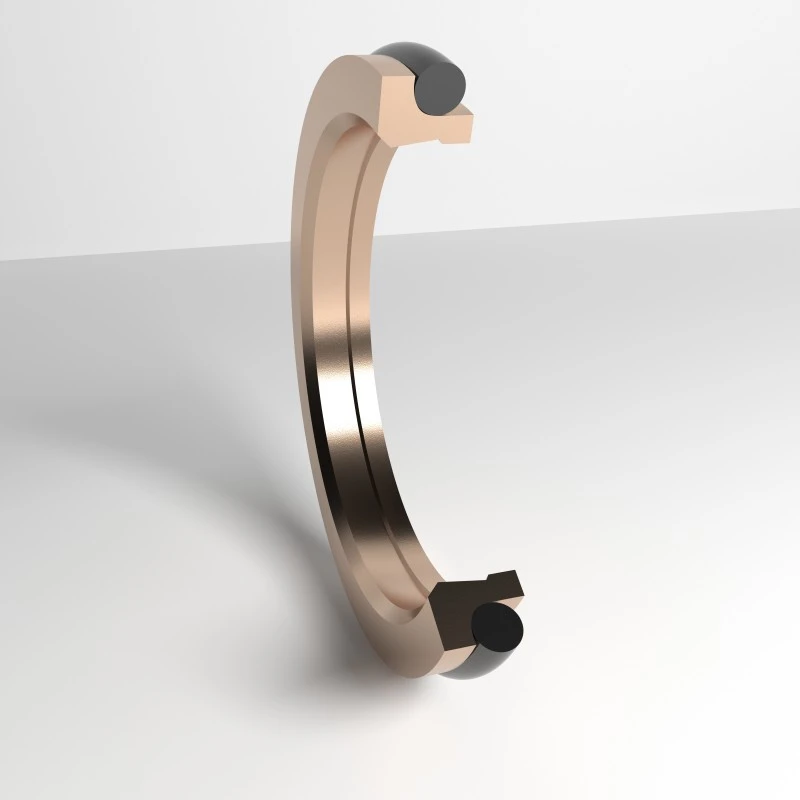

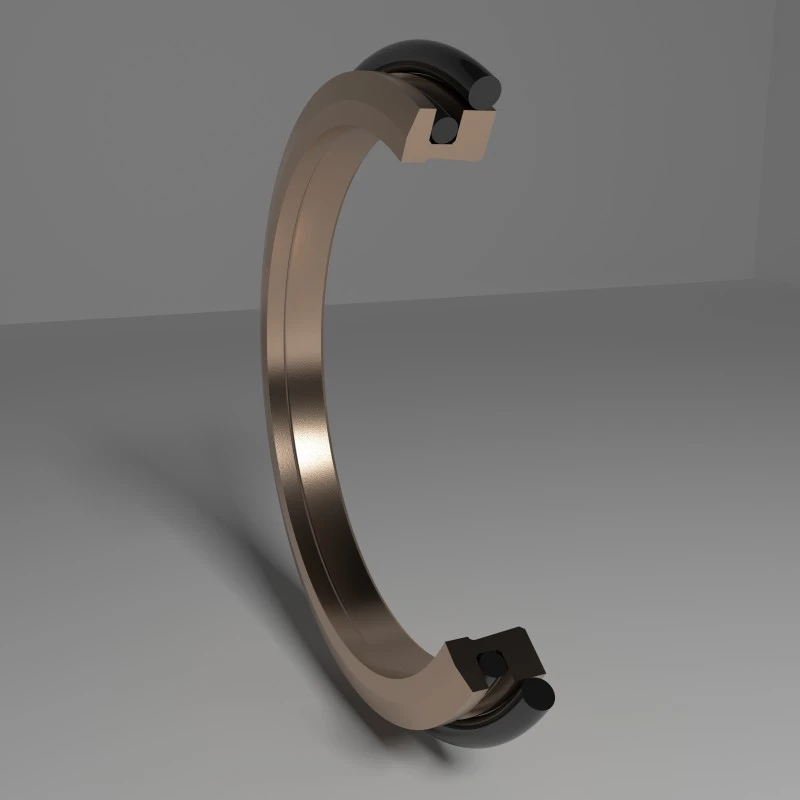

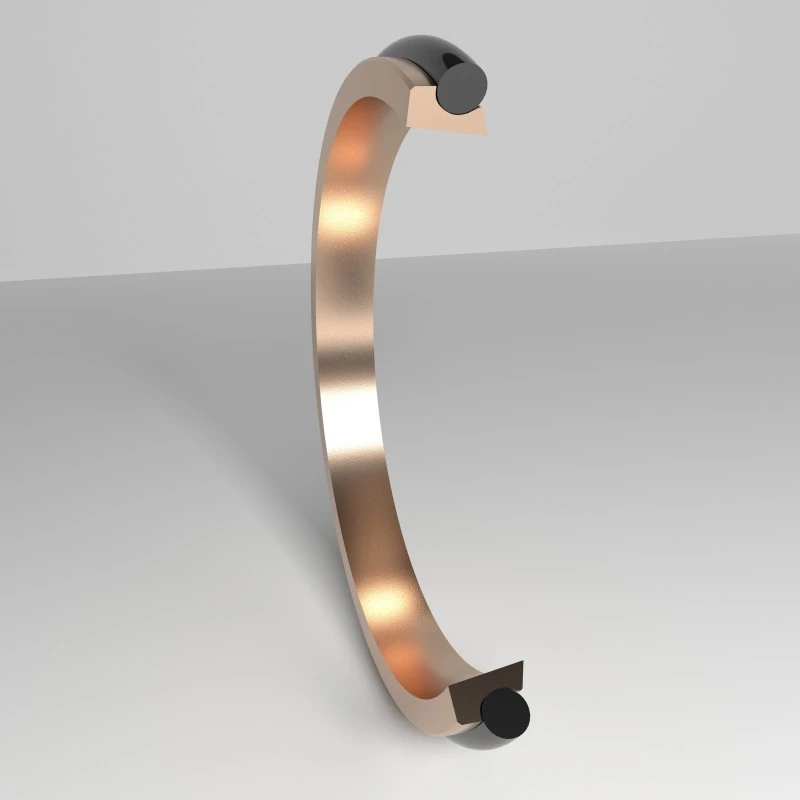

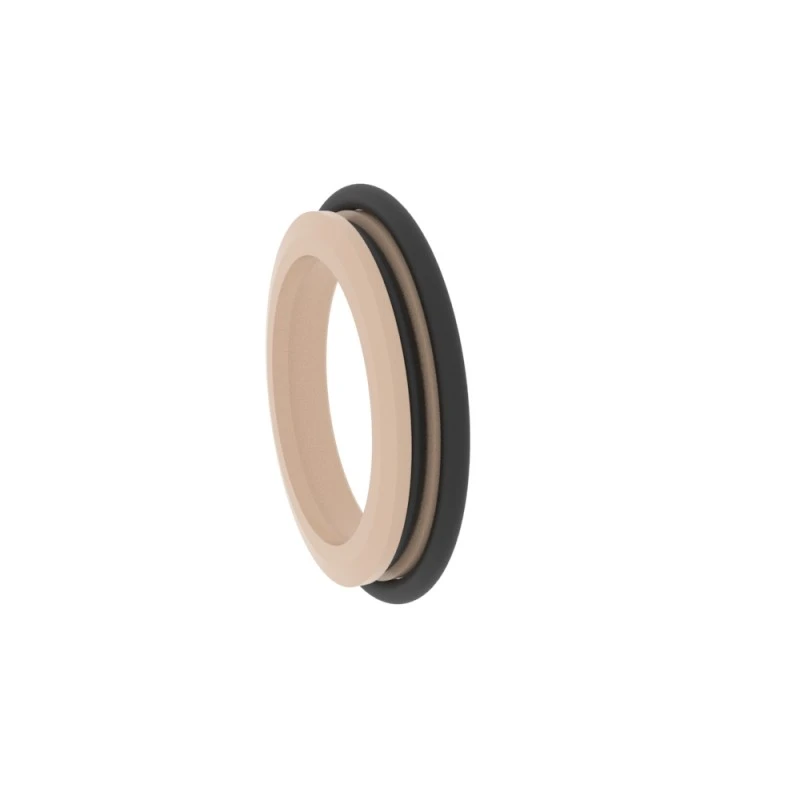

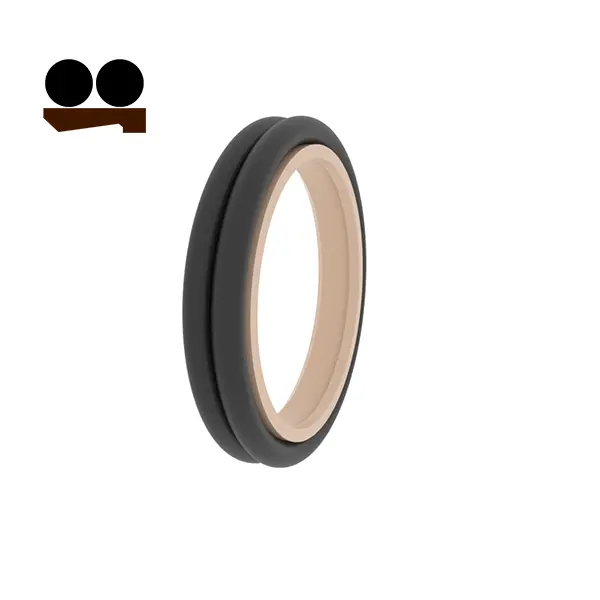

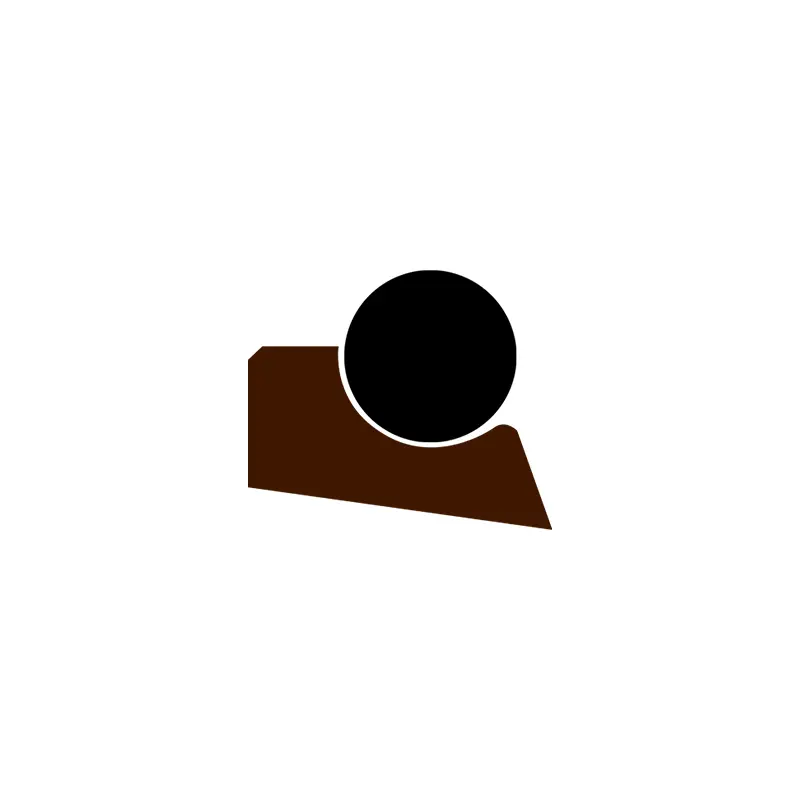

RCA115



注文サイズ
φd......外径
φd1......外径
φd......内径
L ......溝の幅

表面仕上げ r tmax(μm) RA(μm)
ラバー/ポリウレタンシールを一致させるスライド面を一致させます スライド面を一致させるPTFEシール ≤2.5 ≤2 ≤0.1-0.5 ≤0.05-0.3
溝の底 溝側 ≤6.3 ≤15 ≤1.6 ≤3
TPプロファイルサポート長比 50%-95%
許容範囲
φd1H11 L <10mm +0.2
φdH11 L> 10mm +0.3


注文例
モデル:RCA1​​15
溝のサイズ/総ダストシールの高さ:100x108.8x6
材料:PTFE3+NBR





シールタイプ:RCA1​​15、RCA118
主な用途:化学産業、食品産業、サーボバルブ
利点:低摩擦係数、忍び寄ることなく、小さな設置スペース、長い耐摩耗性の寿命、仕事中の優れた調整と位置決め能力。
材料:テトラフルオロエチレン、ニトリルゴムまたはフッ素ゴム

シール溝の例 以下は、標準の溝の寸法です(サイズ範囲内の任意のサイズのダストシールを生成できます)

RCA115

φd φd L D1 a o-ring
6-11.9
φd+4.8 3.7 D+1.5 2 1.78
12-64.9
φd+6.8 5.0 D+1.5 2 2.62

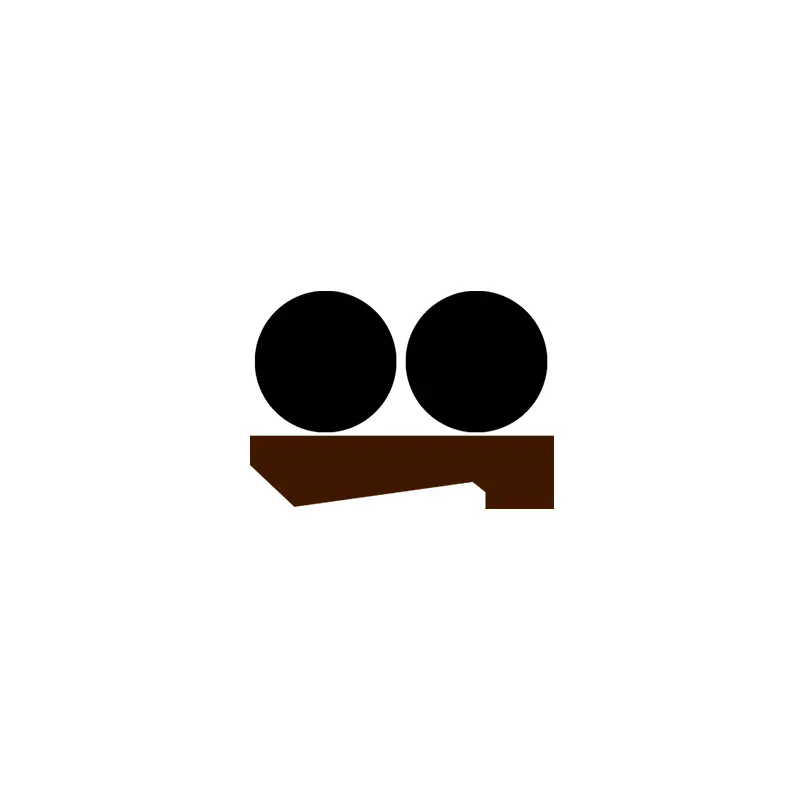

RCA116

65-250.9 φd+8.8 6.0 D+1.5 3 3.53
251-420.9 φd+12.2 8.4 D+2 3 5.33
421-650.9 φd+16.0 11.0 D+2 4 7.00
≥150 φd+20.0 12.0 D+2.5 5 8.40
