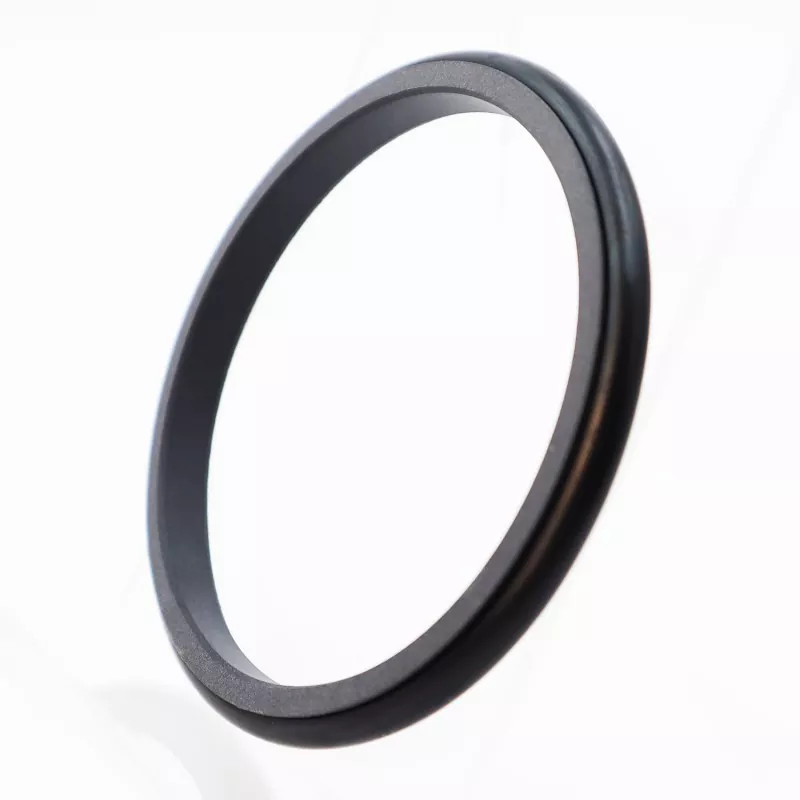

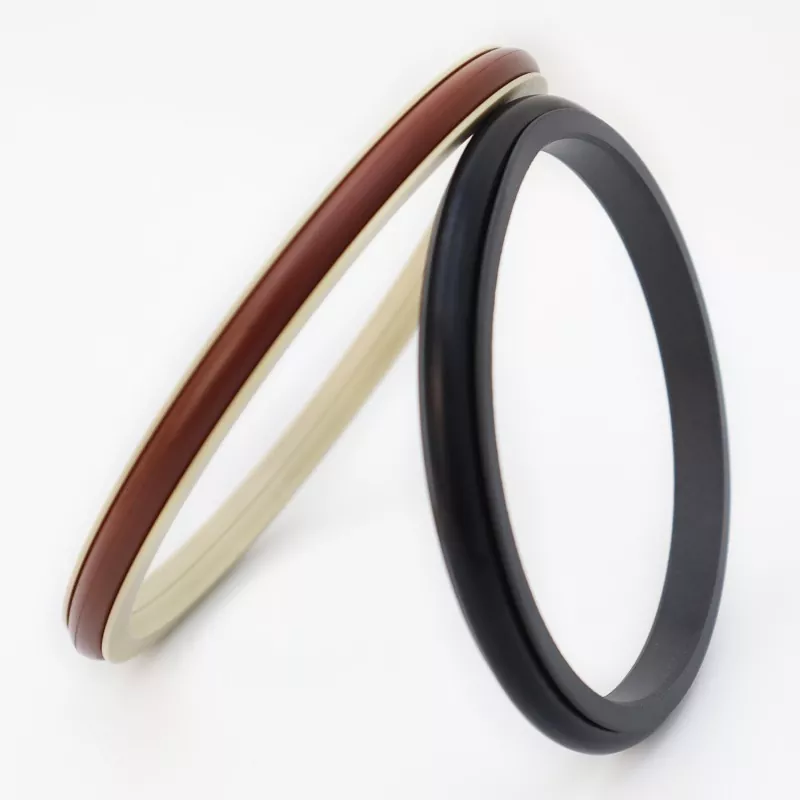

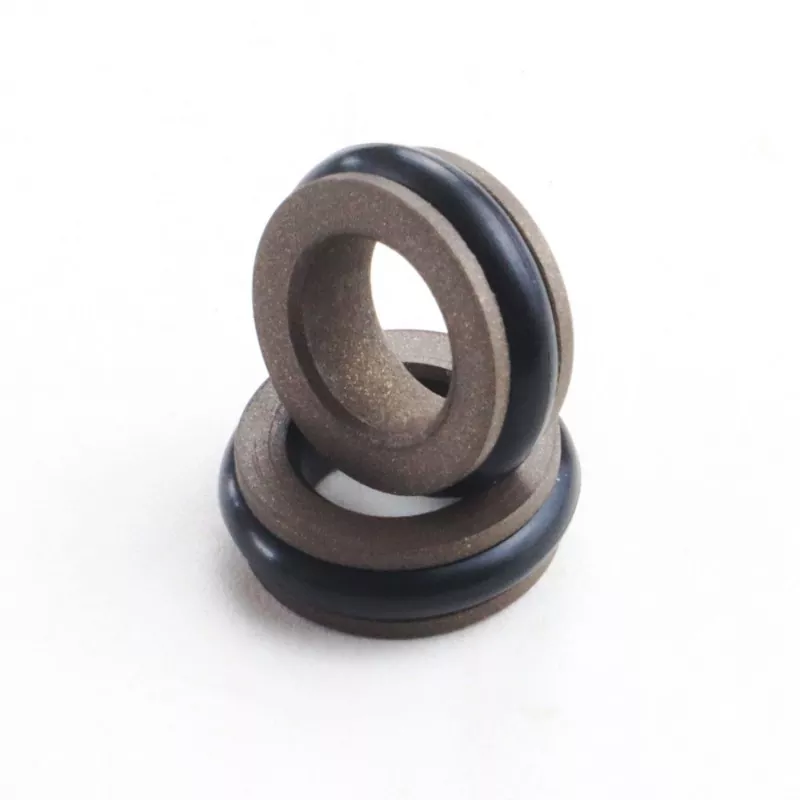

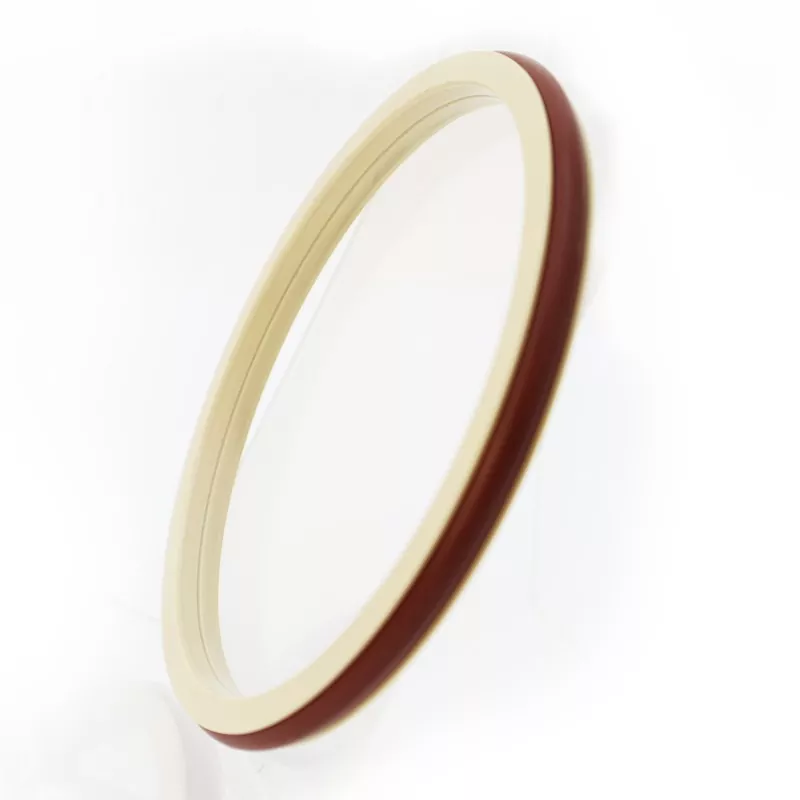

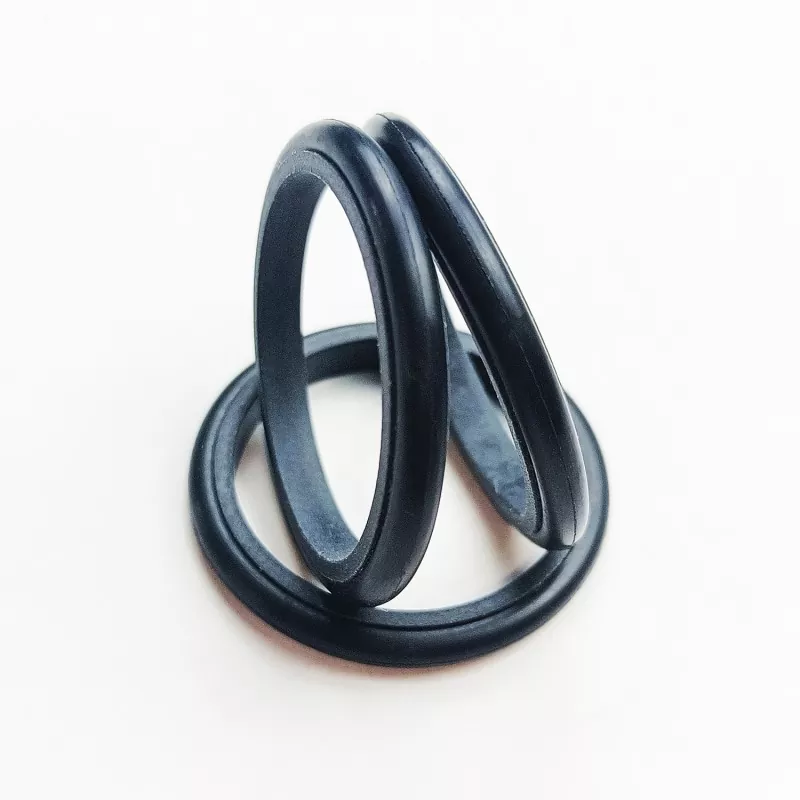

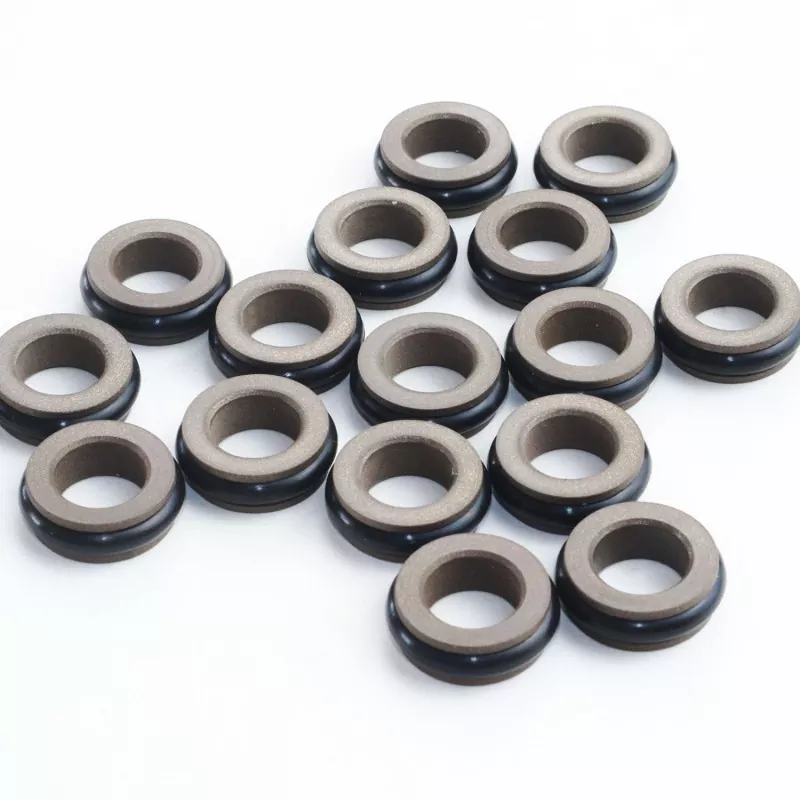

C型複合シール

Ruichen Seals の RC06 および RC07 シリーズ C タイプ複合シールは、PTFE 複合 C リング + GB1235 O リングの組み合わせ構造を利用しており、油圧および空気圧の往復双方向シールに適しています。薄いリップ設計により、優れた追従補償機能が提供され、低摩擦でスムーズでクリープのない動作が保証されます。高圧・低圧両方のシールニーズに対応し、オイルフリー潤滑にも対応し、優れた寿命を誇ります。世界中で入手可能で、大量注文も歓迎です。

お問い合わせを送信

製品説明

C型コンバインドシールは、PTFEとその複合材料で作られたC型シールリングとOリングで構成されています。油圧と空圧の両方の往復運動における双方向の圧力シールに適しています。適合するOリングに応じて、RC06およびRC07シリーズ（GB1235シリーズOリングと互換性あり）で利用できます。シールリングの薄リップ設計により追従性が良く、優れたシール性を発揮します。 C タイプシールの対称構造により、双方向の圧力下でのシールが可能です。

製品の特徴

1. 油圧および空圧の両方の用途に適しています。

2. 高圧、低圧の両方に優れたシール性能を発揮します。

3. 低摩擦、低始動抵抗、スムーズな動作、等しい動摩擦と静摩擦、そしてクリープなし。

4.長寿命;オイルフリー潤滑シールに適しています。

5. 双方向の圧力シールに適しています。

適用される動作条件

極端な値が同時に発生してはなりません。

圧力(MPa)	温度(℃)	速度(m/s)	メディア
≤100	-35～+100（NBR Oリング付）	≤6	作動油、耐火性流体（HFA/HFB）、ガスなど
	-20～+180（FKM Oリング付）

材料の選択

1.適合Oリング材質：RO1ニトリルブタジエンゴム（NBR）、RO2フッ素ゴム（FKM）など。

2. シールリング材質: 標準材質 PTFE3、その他のオプション材質には PTFE2、PTFE4、その他の高性能材質が含まれます。

注文例

注文モデル RC06-80x89.9x9.2-PTFE3—R01

モデル - ロッド直径 x 溝直径 x 溝幅 PTFE3 - 変性 PTFE 材料コード R01 O リング材料

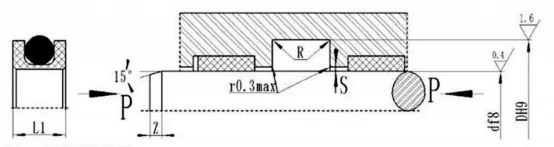

C-type Combined Seal

仕様表

1. RC06仕様表

スペック表に記載のサイズであれば製作可能です。

d f8 スタンダード RC06	d f8 軽量型 RC06-Q	d f8 ヘビーデューティ RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	スマックス		ズミン	d₀
d f8 スタンダード RC06	d f8 軽量型 RC06-Q	d f8 ヘビーデューティ RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	＜20MPA	＜40MPA	ズミン	d₀
--	4～17.9	--	d+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4～17.9	18～39.9	--	d+5.0	5.0	4.6	0.4	0.25	0.15	4	2.65
18～39.9	40～106.9	4～17.9	d+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40～106.9	107～630.9	18～39.9	d+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107～630.9	631~999	40～106.9	d+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631~999	1000~1600	107～630.9	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000~1600	≥1600	631~999	d+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	--	1000~1600	d+22	19	17	1.0	0.7	0.6	20	12.0

注記: 1. シャフト直径 ≤ 70mm の場合、開溝シールを推奨します。一体型（密閉型）溝シールの取り付けについては、取り付けガイドを参照してください。

2. 圧力 > 40MPa の場合、シールの根元面積 Smax は、H8/f8 のはめあい公差を使用する必要があります。

2. RC07仕様パラメータ表

適合Oリング GB1235 仕様表記載のサイズであれば製作可能です。

軸径範囲 d f8	溝径 D H9	トレンチ幅 L^+0.2	シール高さ L1	丸い角 Rmax	ラジアルすきま Smax		面取りズミン	Oリング線径 d₀
軸径範囲 d f8	溝径 D H9	トレンチ幅 L^+0.2	シール高さ L1	丸い角 Rmax	＜20MPA	＜40MPA	面取りズミン	Oリング線径 d₀
5～21	d+4.5	4.5	4	0.4	0.25	0.15	4	2.4
22~39	d+6.5	6.2	5.6	0.4	0.25	0.2	5	3.5
40~154	d+10.4	9.8	8.9	0.5	0.3	0.2	7	5.7
155～1500	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
