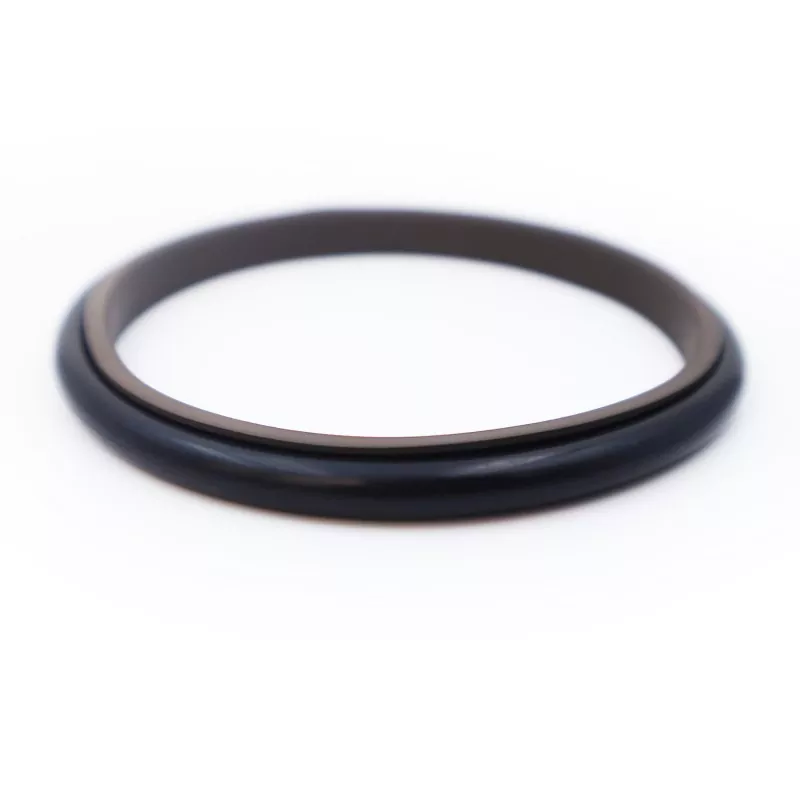

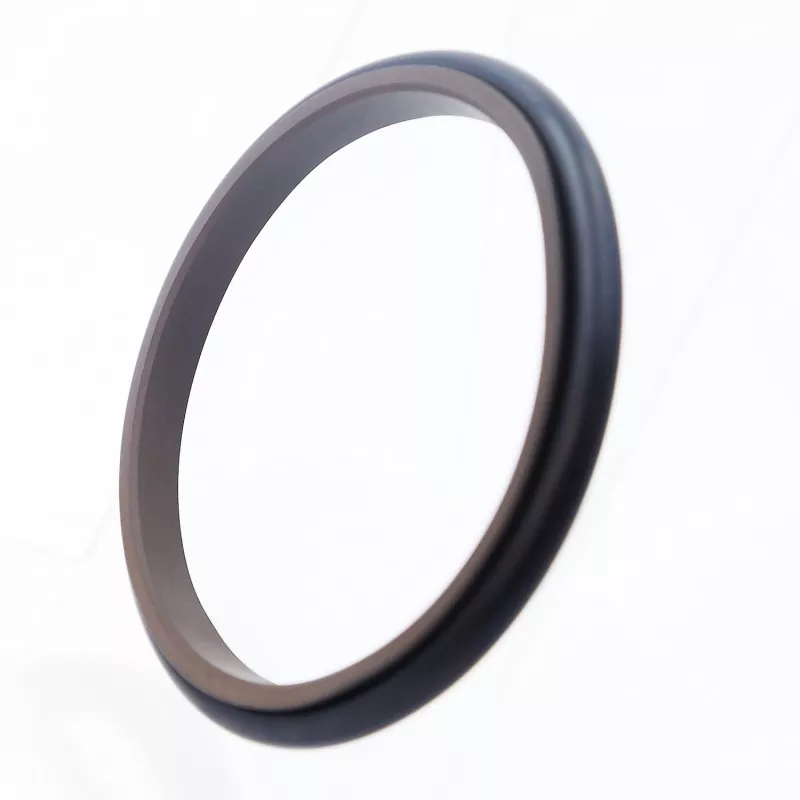

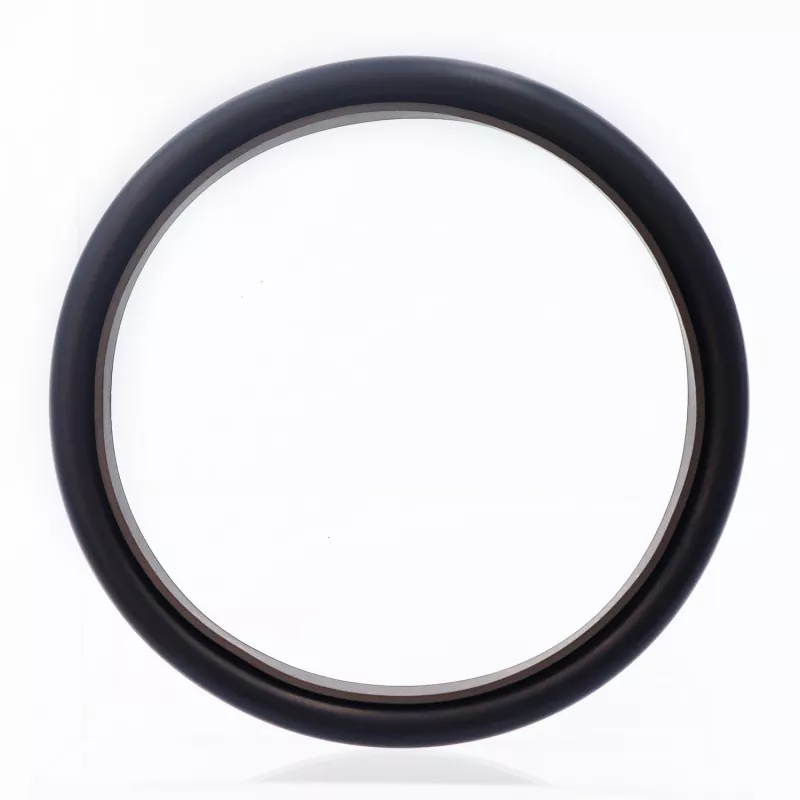

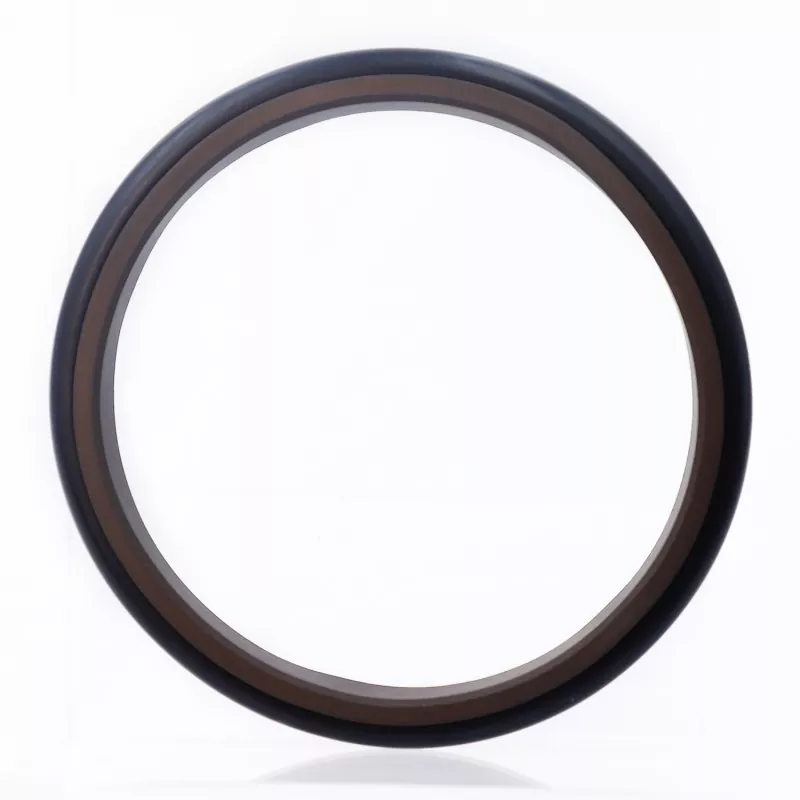

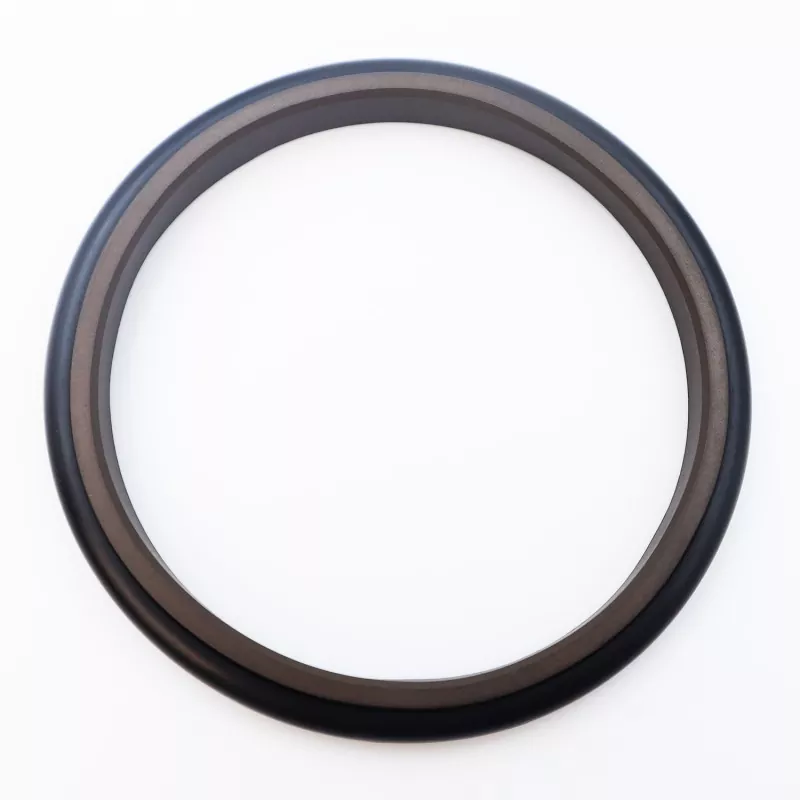

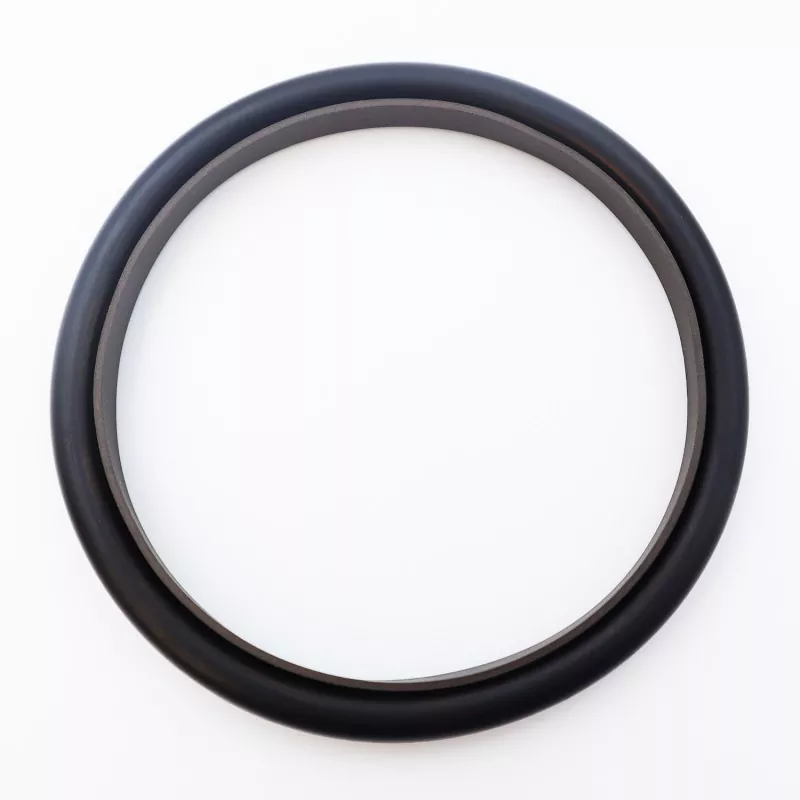

三角コンビネーションシール

トライアングル コンビネーション シールは、三角形の PTFE シール リングとゴム製の O リングで構成されています。油圧および空気圧往復用途における単動圧力シール用に設計されています。 O リングは半径方向の力を提供し、シール リングの摩耗を補償します。シールリングの薄肉設計により追従補正とシール性に優れています。ロッド直径が 30 mm 未満の場合は、分割 (オープンタイプ) 溝設計を使用する必要があります。

製品の特徴

1. 油圧お​​よび空気圧の両方の用途に適しています。

2. 低摩擦、低離脱抵抗、スムーズな動き、等しい動的摩擦と静摩擦、スティックスリップなし。

3.長寿命;オイルフリー潤滑用途に適しています。

4. コンパクトなデザイン。設置とメンテナンスが簡単。

動作条件

制限値は同時に発生しないようにしてください。

材料の選択

1. 適合Oリング材質：R01 ニトリルゴム（NBR）、R02 フッ素ゴム（FKM）など。

2. シールリング材質: 標準材質 PTFE3;代替材料には PTFE1、PTFE2、PTFE4 などがあります。

注文例

注文モデル: RC14—80—PTFE3—R01

RC14 – モデル 80 – シャフト直径 d – PTFE (材質コード R01) – O リング材質コード

仕様表

スペック表に記載されているサイズであれば製作可能です。

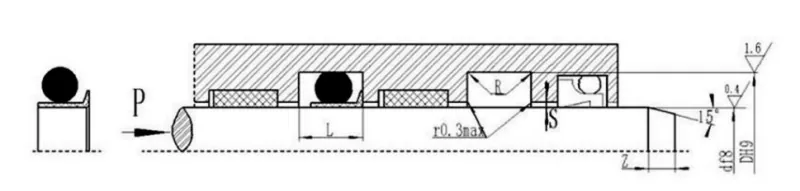

注記: 軸径 30 mm 以下の場合は、オープン溝の使用を推奨します。
