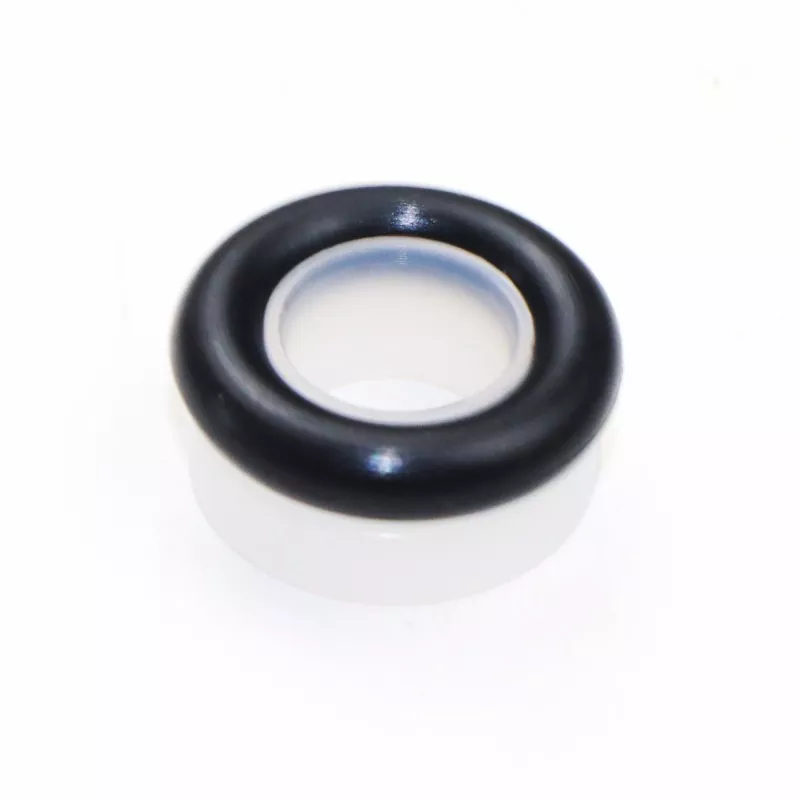

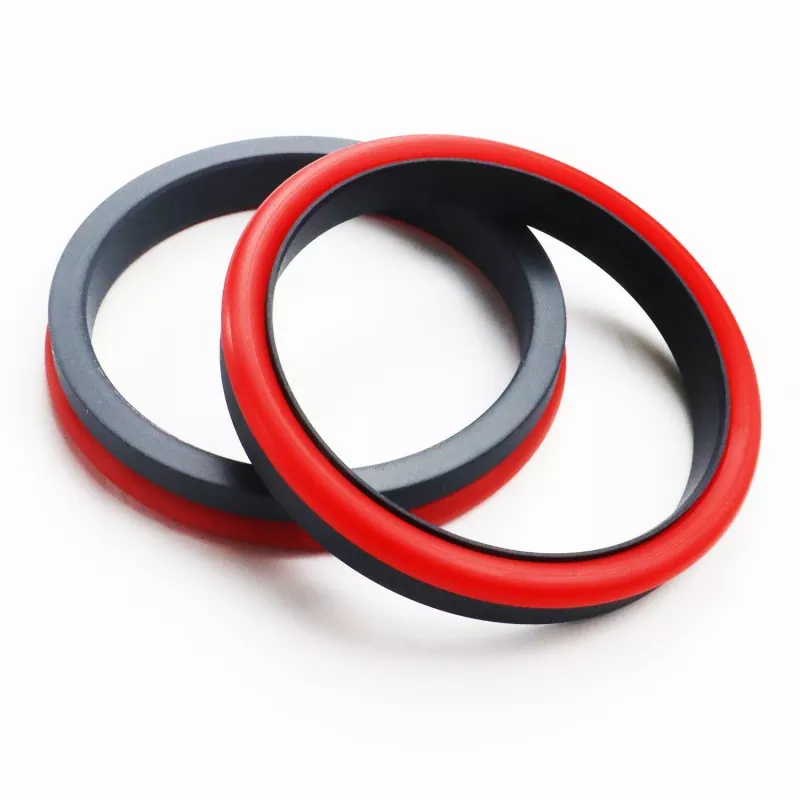

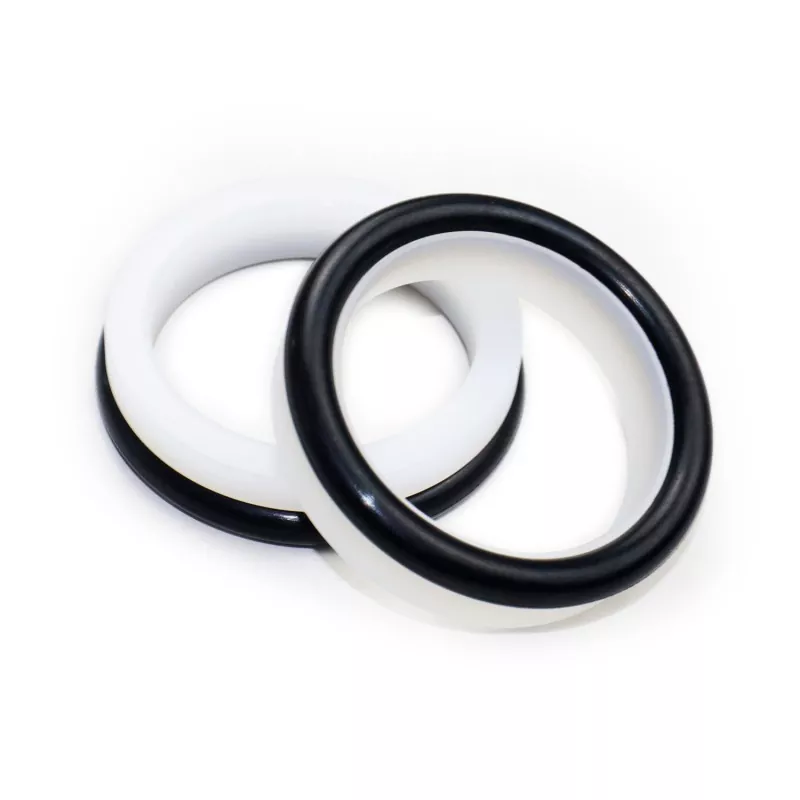

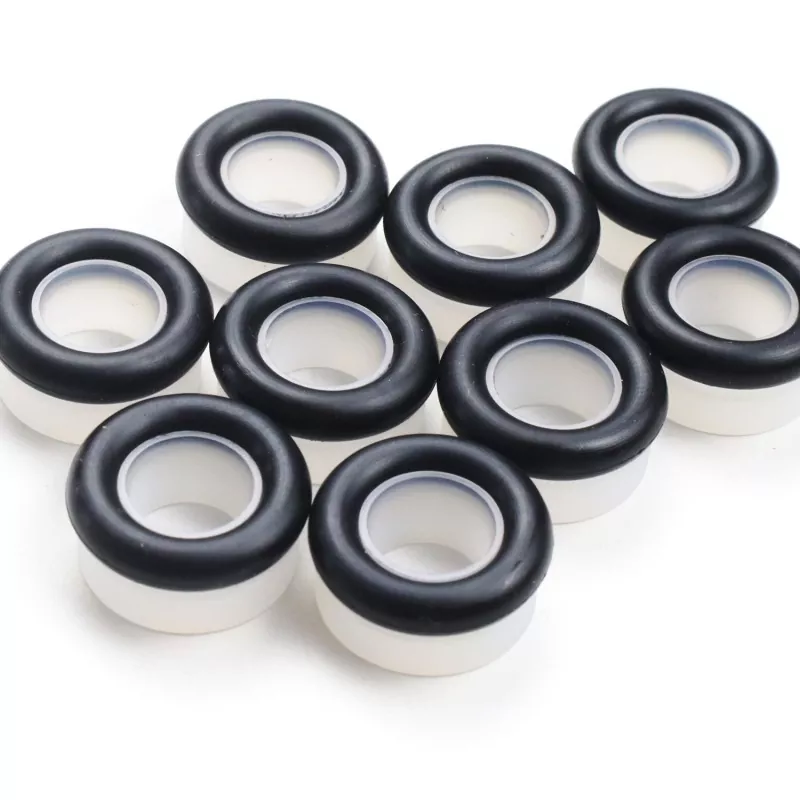

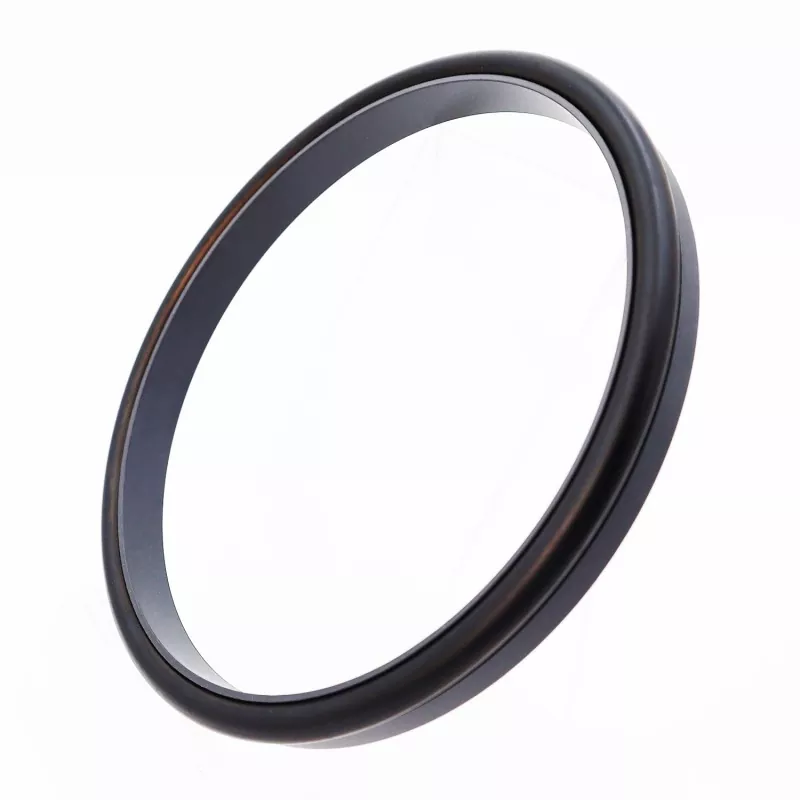

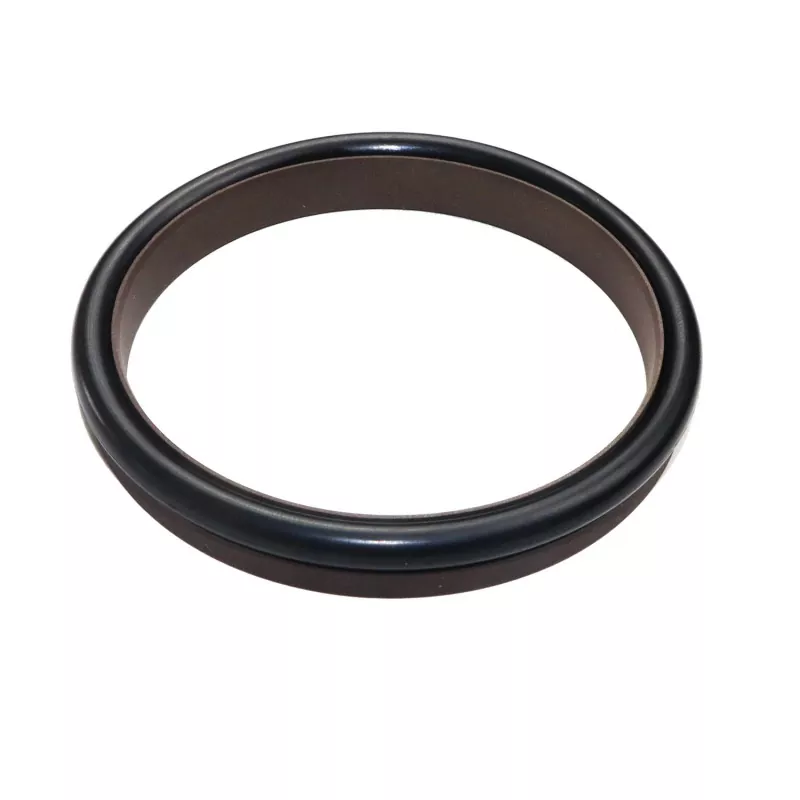

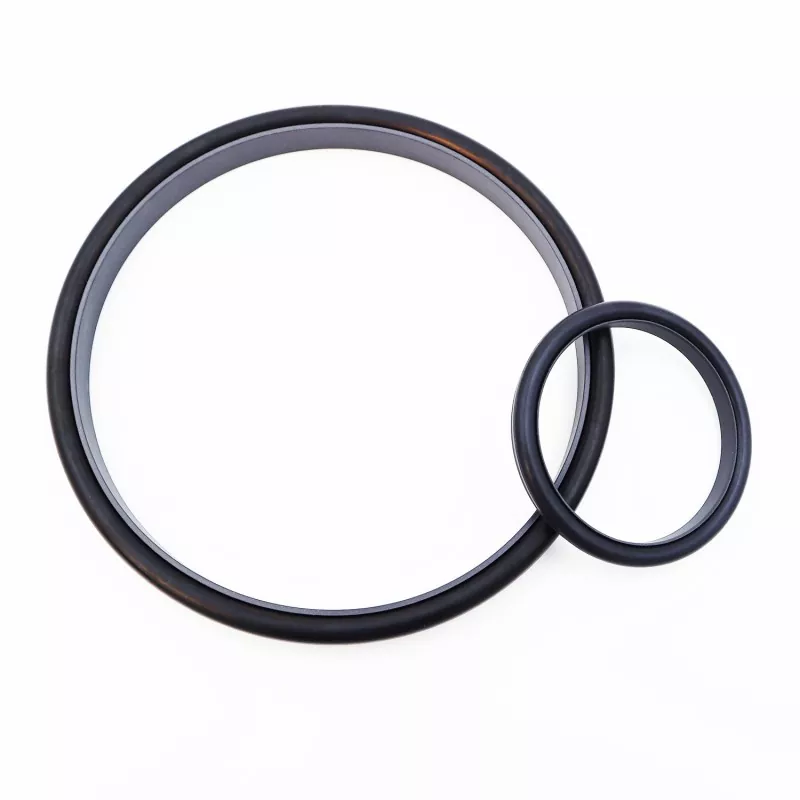

強化直角複合シール

超高圧および水環境に適した往復動シャフトシールソリューションをお探しですか?専門メーカー Ruichen Seals が開発、製造した RC08/RC09 強化直角複合シールをお選びください。 PTFE 充填強化直角シールリングと GB1235 シリーズ O リングで構成されています。シールリングの厚さは低粘度媒体用に最適化されており、強化された構造により圧力限界が向上しています。優れた摩擦特性を誇り、クリープのないスムーズな作動と長期にわたるオイルフリー潤滑を実現します。
購入の選択注: このシールは密閉溝の取り付けには適していません。

お問い合わせを送信

製品説明

強化直角複合シール（超高圧・油圧シール）は、PTFEおよびその複合材料からなる強化直角シールリングとOリングで構成されています。油圧往復運動における一方向シールに適しています。

使用するOリングの種類に応じて、RC08シリーズとRC09シリーズを用意しています（GB1235シリーズのOリングと互換性があります）。シールリングの厚さ設計が最適化されているため、水圧やその他の低粘度媒体でも優れた性能を発揮します。

強化されたシールリングの構造設計により、高圧および超高圧に対するシールの耐性も向上します。一般に、閉じた溝への設置には適していません。

製品の特徴

1. 低摩擦、低始動抵抗、スムーズな動き、等しい動摩擦と静摩擦、クリープなし。

2. 長寿命で無給油潤滑シールに適しています。

3. 高圧、超高圧、水などの低粘度媒体のシールに適しています。

適用される動作条件

極端な値が同時に発生してはなりません。

圧力(MPa)	温度(℃)	速度(m/s)	メディア
≤200	-35～+100（NBR Oリング付）	≤6	作動油、耐火性流体（HFA/HFB）、ガスなど
	-20～+200（FKM Oリング付）

材料の選択

1.適合Oリング材質：R01ニトリルブタジエンゴム（NBR）、RO2フッ素ゴム（FKM）など。

2. シールリング材質: 標準材質 PTFE3、その他のオプション材質には PTFE2、PTFE4、その他の高性能材質が含まれます。

注文例

注文型式 RC08—80x90.2x11.2—PTFE3—R01 型式-ロッド径×溝径×溝幅-材質コード

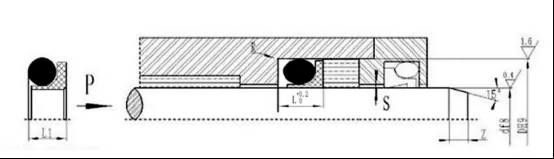

Reinforced Right-Angle Combined Seal

仕様とパラメータの表

RC08 仕様およびパラメータ表

仕様表に記載されているあらゆるサイズの製品を製作可能

スタンダード df8 RCO8	軽荷重 df8 RCO8-Q	重荷重 df8 RC08-Z	溝径 D H9	溝幅 L^+0.2	シール高さ L1	丸い角 Rmax	ラジアルすきま Smax		面取りズミン	Oリング線径 d_O
スタンダード df8 RCO8	軽荷重 df8 RCO8-Q	重荷重 df8 RC08-Z	溝径 D H9	溝幅 L^+0.2	シール高さ L1	丸い角 Rmax	<20MPA	<60MPA	面取りズミン	Oリング線径 d_O
--	5～17.9	--	d+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5～17.9	18～39.9	--	d+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18～39.9	40～108.9	5～17.9	d+6.8	8.0	7	0.4	0.25	0.2	5	3.55
40～108.9	109~629	18～39.9	d+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109~629	630~999	40～108.9	d+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630~999	1000~1599	109~629	d+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000~1599	≥1600	630~999	d+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	--	1000~1599	d+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
