フート式複合シール

ルイチェンシーリングは高圧シールの専門メーカーとして「足踏み式コンビシール」を提供しています。シール リングは、優れた動的補償機能を提供する薄いリップ構造を備えています。くさび形の溝を組み込んだ独自の足形シール面により、耐汚染性が向上し、摩擦が軽減されます。この特殊な設計により耐圧性が大幅に向上し、高圧および超高圧の用途に適しています。注: このシールは閉じた溝への取り付けには適していません。

エンジニアリング機器をご購入されるお客様からの選定や大量注文に関するご相談もお待ちしております。

フート式複合シールとは何ですか？

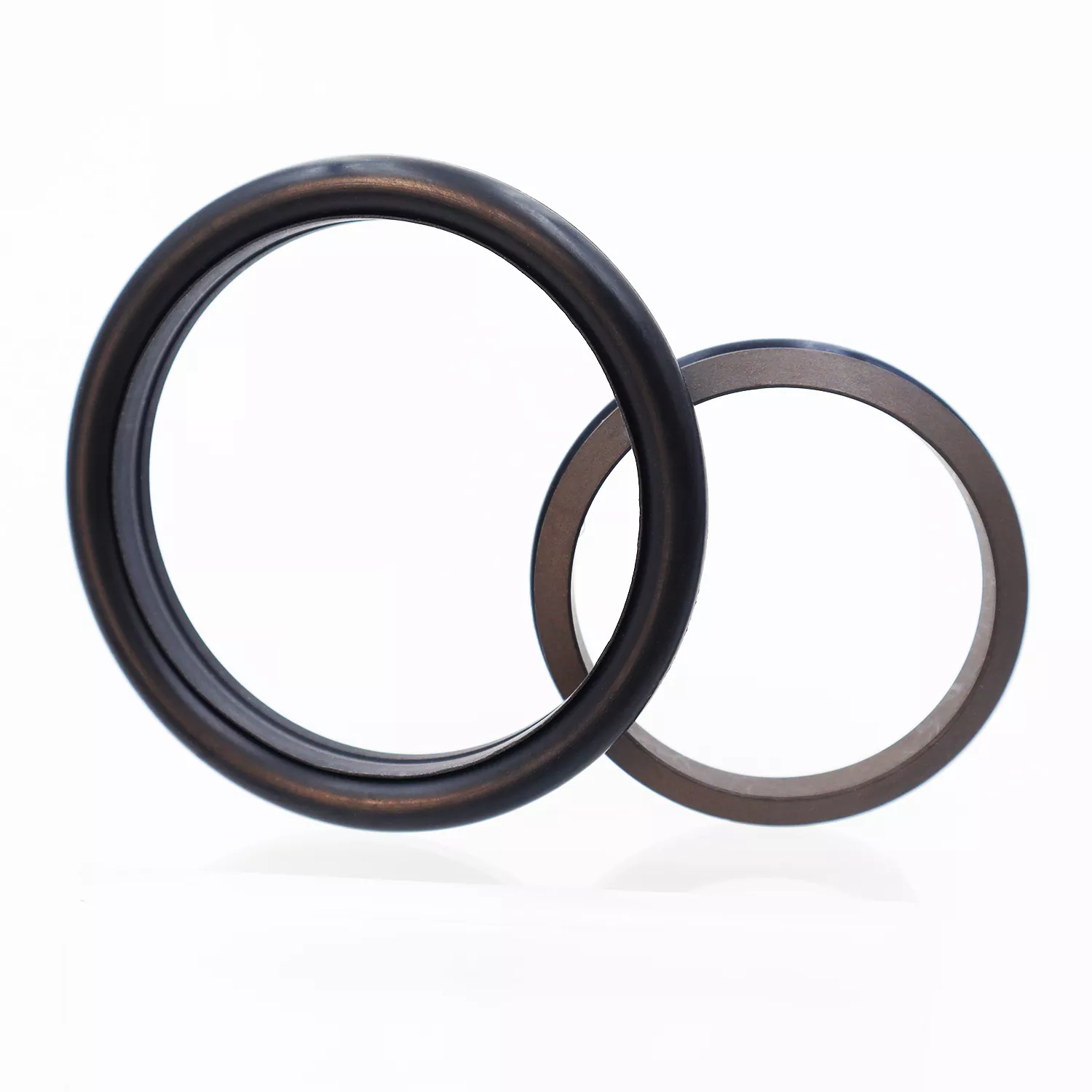

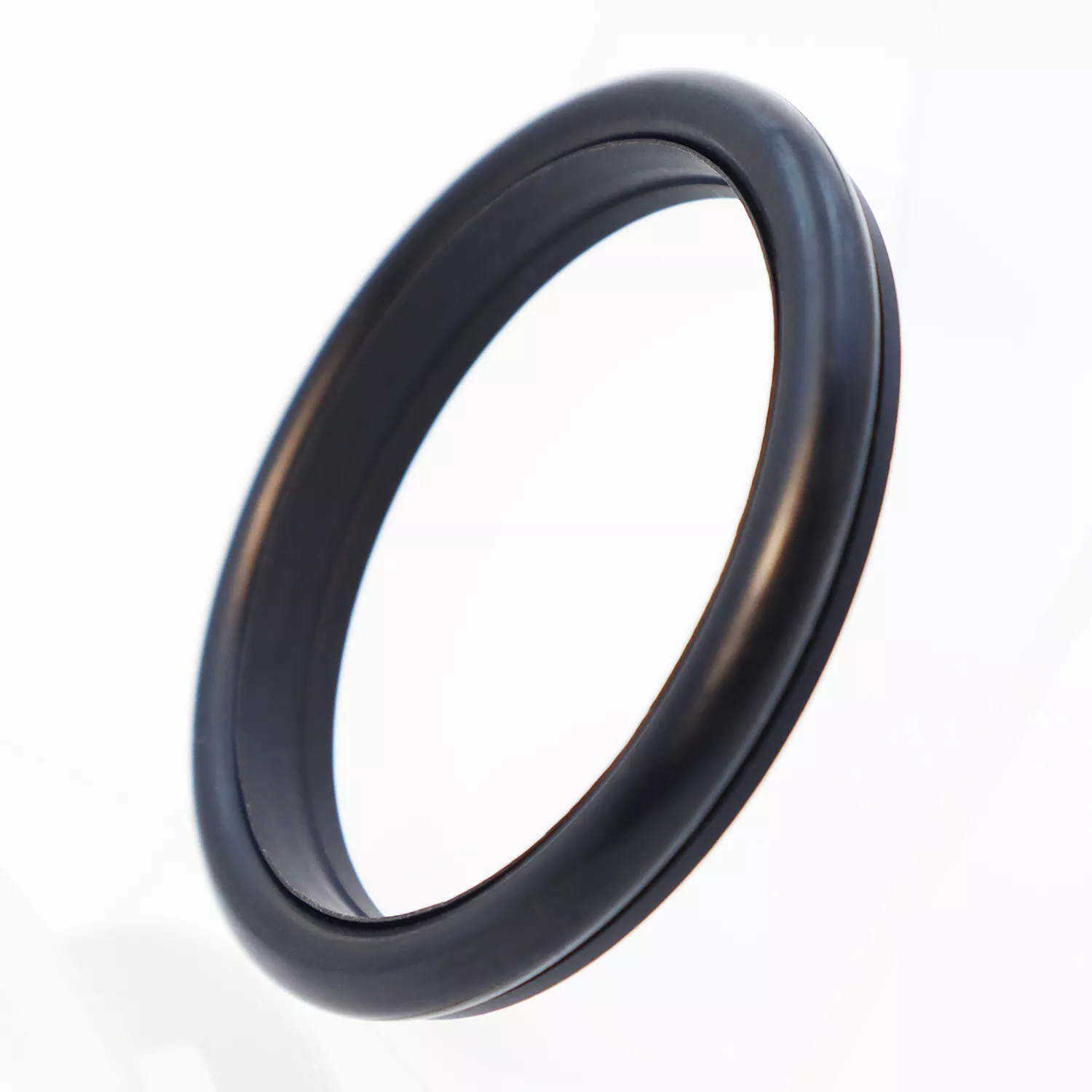

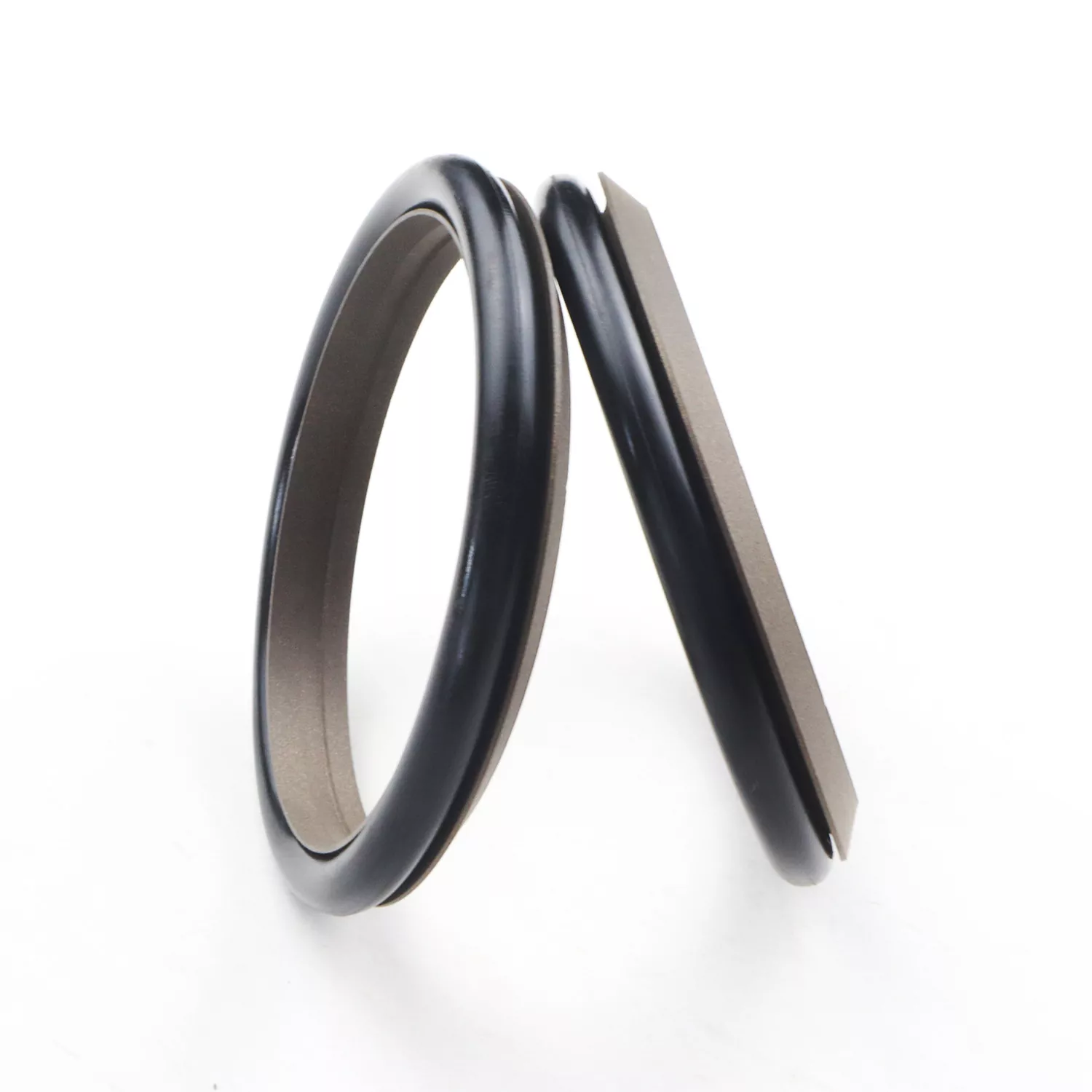

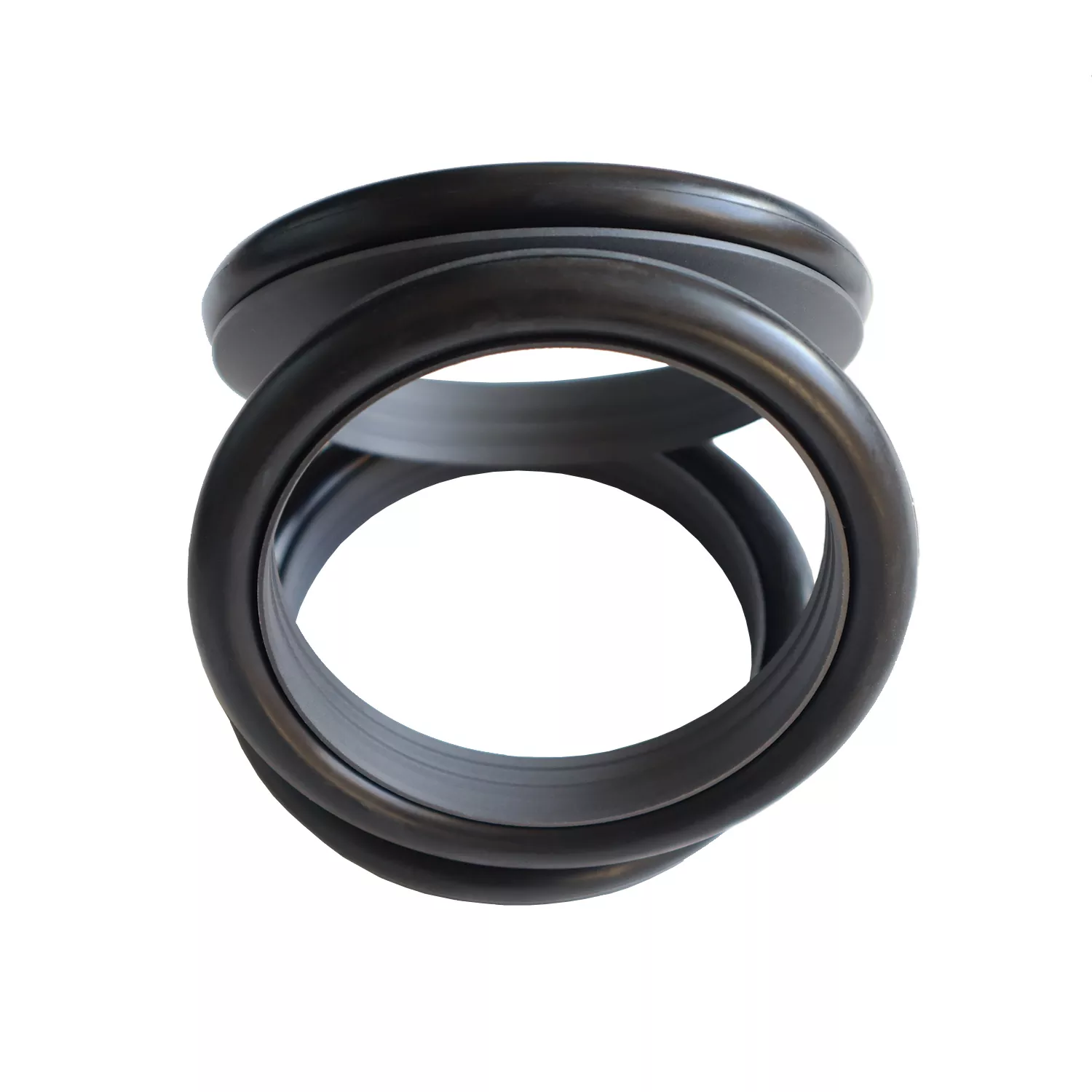

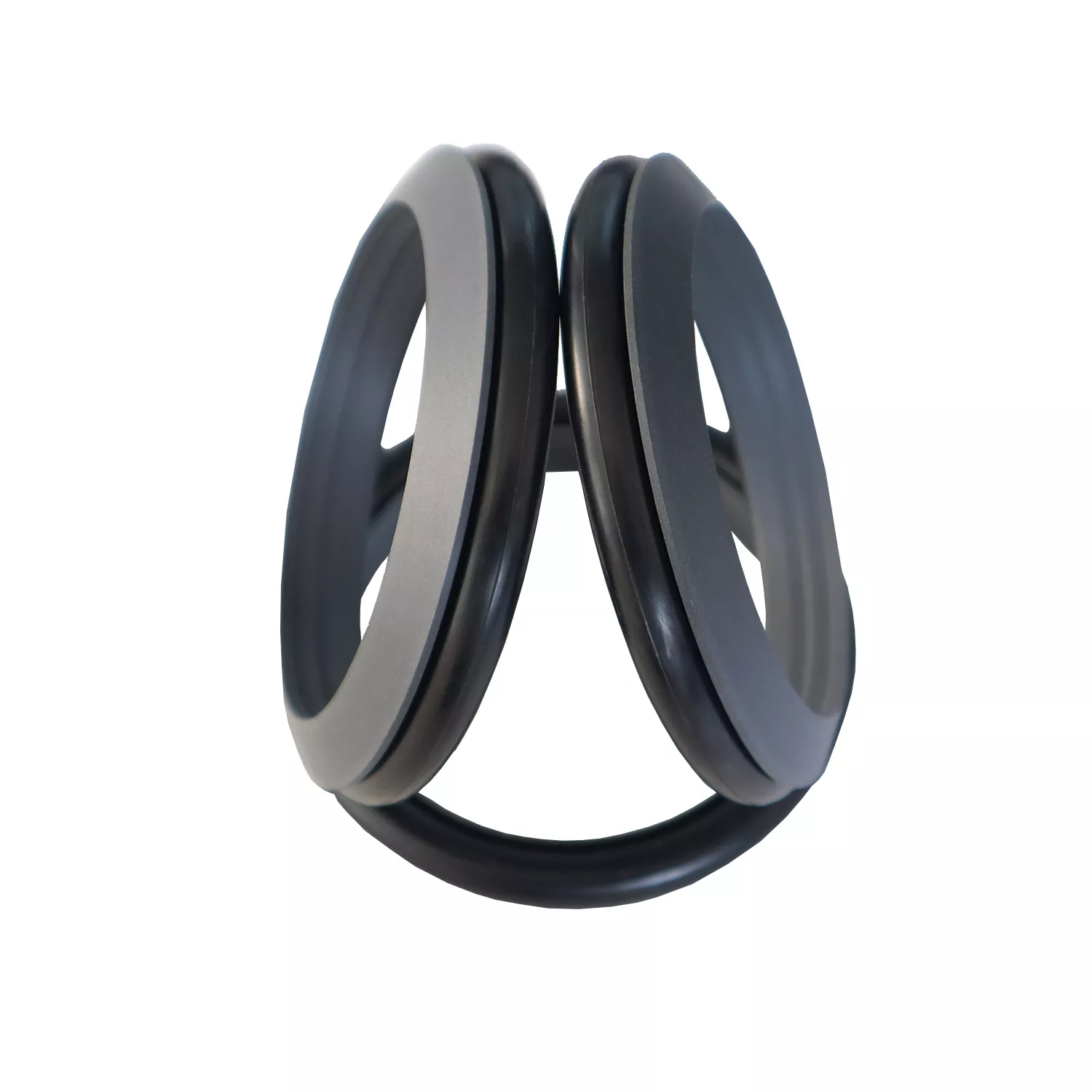

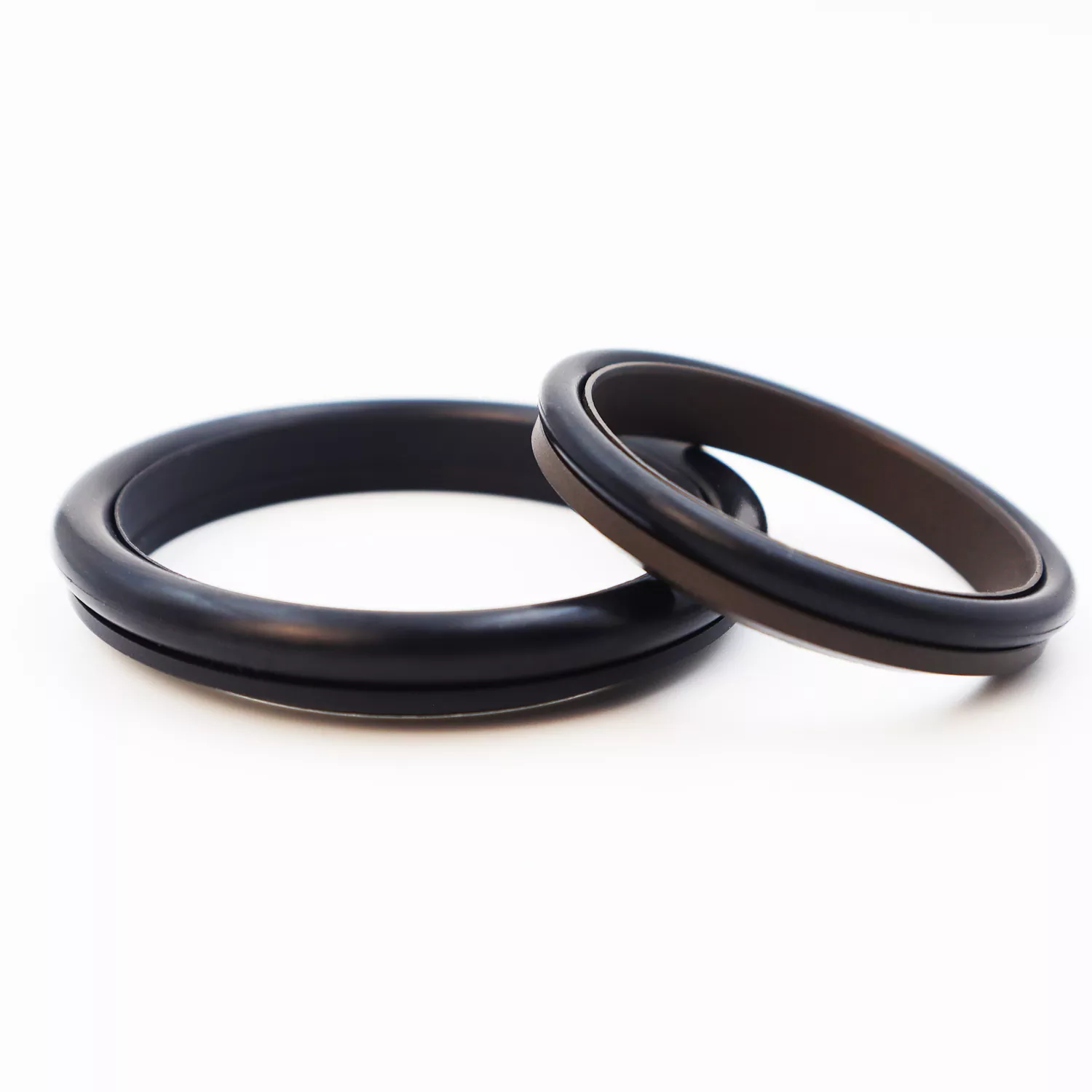

足型複合シールは、足型シールリング (PTFE または PTFE 複合材料製) とゴム製 O リングで構成されています。油圧および空圧往復用途における単動シール用に設計されています。

付属のOリングによりRC03シリーズとRC04シリーズ(GB1235シリーズOリング使用)に分類されます。シールリングは、優れた動的補償を提供する薄リップ設計を採用しており、優れたシール性能を実現します。足型シール面のくさび型溝により、摩擦を低減しながらシールの完全性と耐汚染性が向上します。この構造設計により、シールの圧力処理能力も強化されています。通常、閉じた溝には設置できません。

製品の特徴

1. 油圧お​​よび空圧の両方の用途に適しています

2. 高圧・低圧環境下でも優れたシール性能を発揮

3. 低摩擦。最小の始動抵抗とスムーズな動き。動摩擦と静摩擦が等しい。スティックスリップ効果なし

4.長寿命;オイルフリー潤滑用途に適しています

5. 高圧・超高圧シールにも対応可能

適用される動作条件

制限値が同時に発生してはなりません。

材料の選択

1. 適合Oリング材質：RO1ニトリルゴム（NBR）、RO2フッ素ゴム（FKM）等。

2. シールリング材質: 標準材質 PTFE3;その他の利用可能なオプションには、PTFE2、PTFE4、およびその他の高性能材料が含まれます。

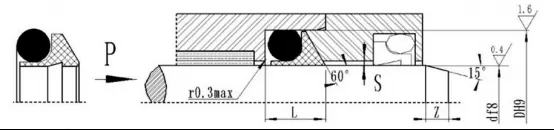

注文例

注文モデル: RC03—80x89x10-PTFE3-R01

モデル - ロッド直径 x 溝直径 x 溝幅 PTFE3 - 改良 PTFE 材料コード R01 - O リング材料コード

仕様表

1. RC03仕様表

スペック表に記載されているサイズであれば製作可能です。

注: 1. 圧力 > 60 MPa の場合、シール ベース領域で H8/f8 のはめあい公差を使用します。超高圧シールの場合、Smax < 0.05。

2. 閉溝構造をご希望の場合はご相談ください。

2. RC04仕様表

GB1235 O リングと互換性があります。仕様表に記載のサイズであれば製作可能です。
