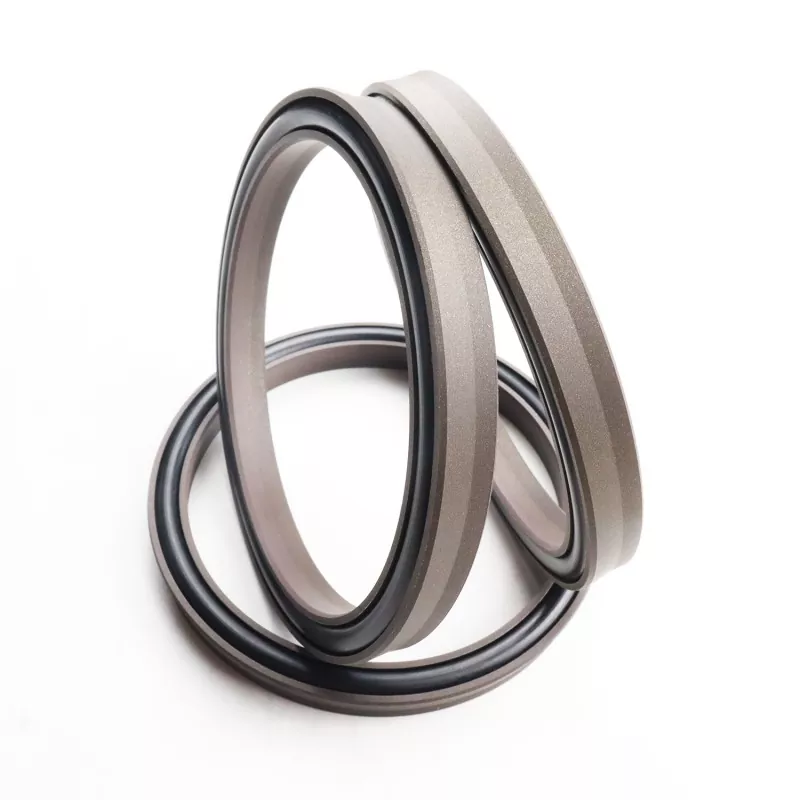

Y型複合シール

Y型コンバインドシール（超高圧・油圧シール）は、PTFEおよびその複合材料からなるY型シールリングとOリングで構成されています。油圧往復運動における一方向シールに適しています。

Y 字型シールリングの特許取得済みの構造と最適化された厚さ設計により、水圧やその他の低粘度媒体でも優れた性能を発揮します。シールリングの構造設計により、高圧および超高圧に対する耐性も向上しています。シールは低い摩擦係数で動作するため、クリープがなくなり、長期にわたるオイルフリー潤滑が可能になります。

注: このシール構造には制限があるため、閉じた溝での使用はお勧めできません。

製品の特徴

1. 低摩擦、低始動抵抗、スムーズな動作、等しい動摩擦と静摩擦、クリープなし。

2. 長寿命で無給油潤滑シールに適しています。

3. 高圧、超高圧、水などの低粘度媒体のシールに適しています。

適用される動作条件

極端な値が同時に発生してはなりません。 260MPaを超える圧力の場合は弊社までご相談ください。

材料の選択

1.適合Oリング材質：RO1ニトリルブタジエンゴム（NBR）、RO2フッ素ゴム（FKM）など。

2. シールリング材質: 標準材質 PTFE3、その他のオプション材質には PTFE2、PTFE4、その他の高性能材質が含まれます。

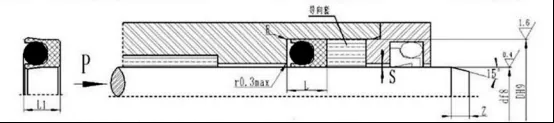

注文例

注文型式 RC10-40x52.4x9.2-PTFE3-R01

モデル - ロッド直径 x 溝直径 x 溝幅 PTFE3 - 改良 PTFE 材料コード R01 - O リング材料コード
