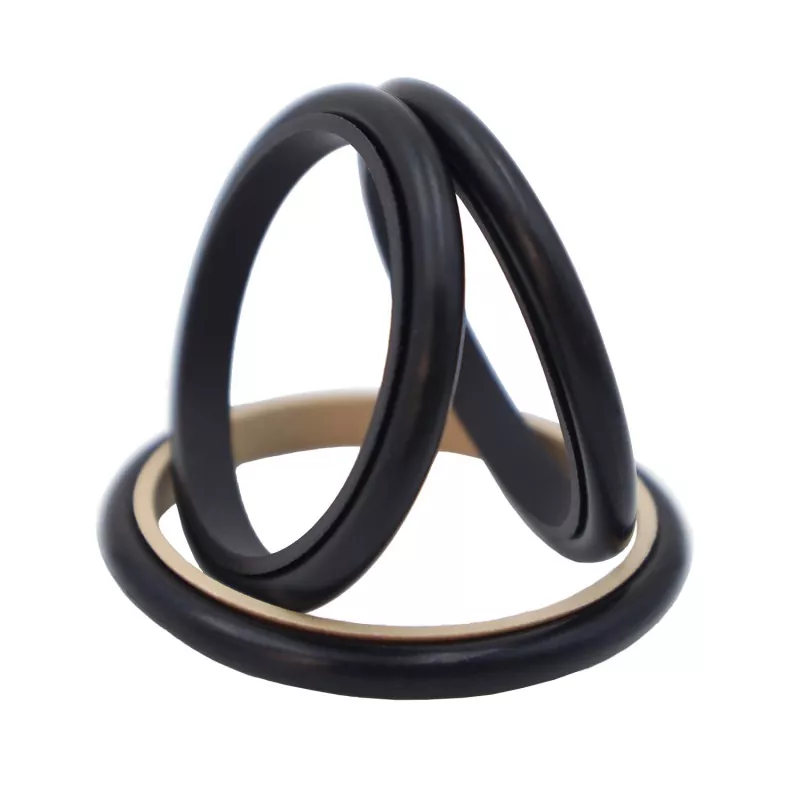

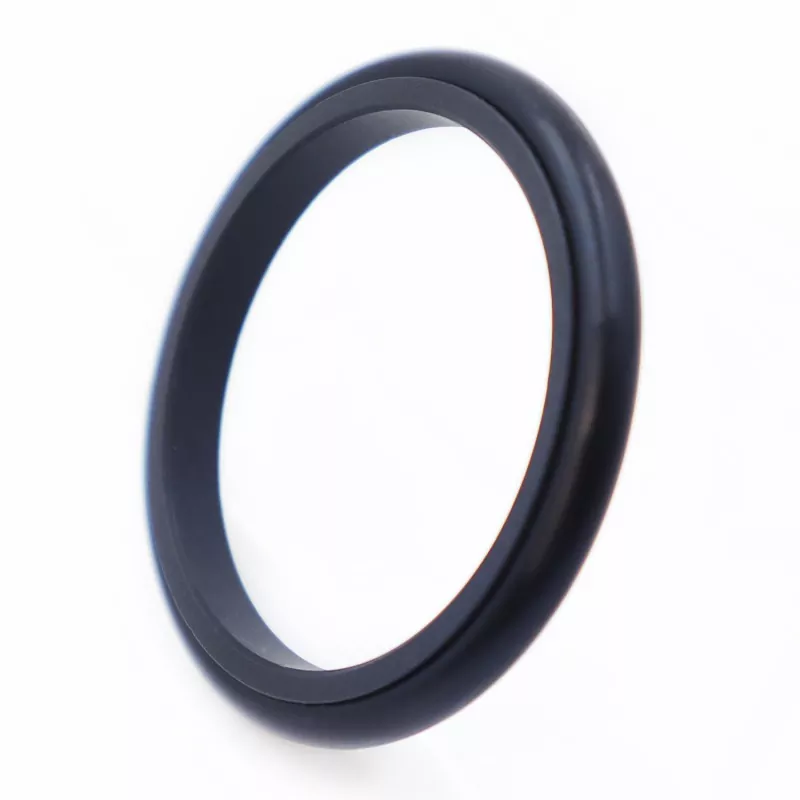

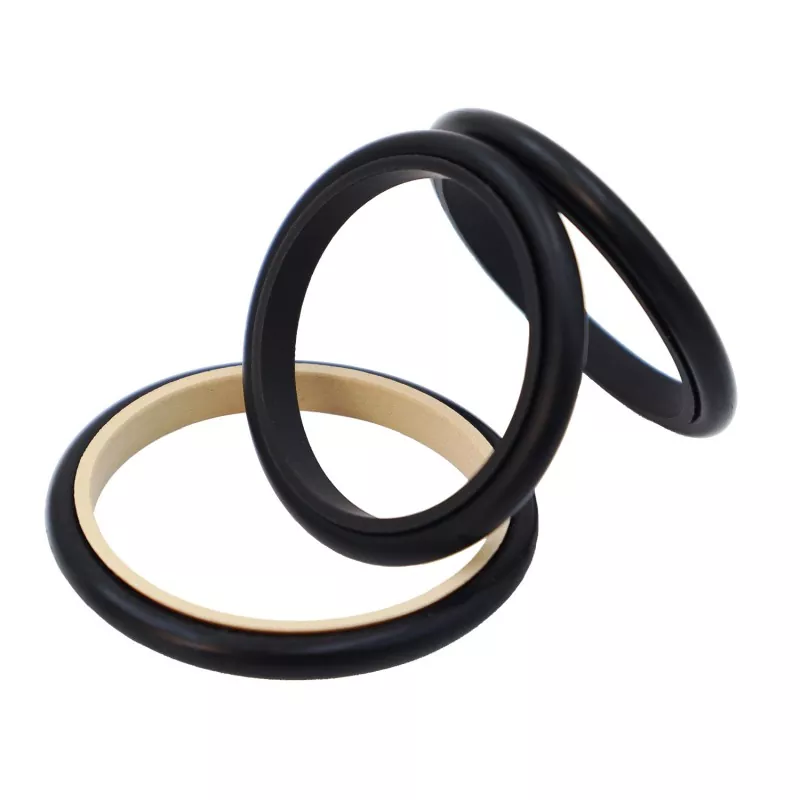

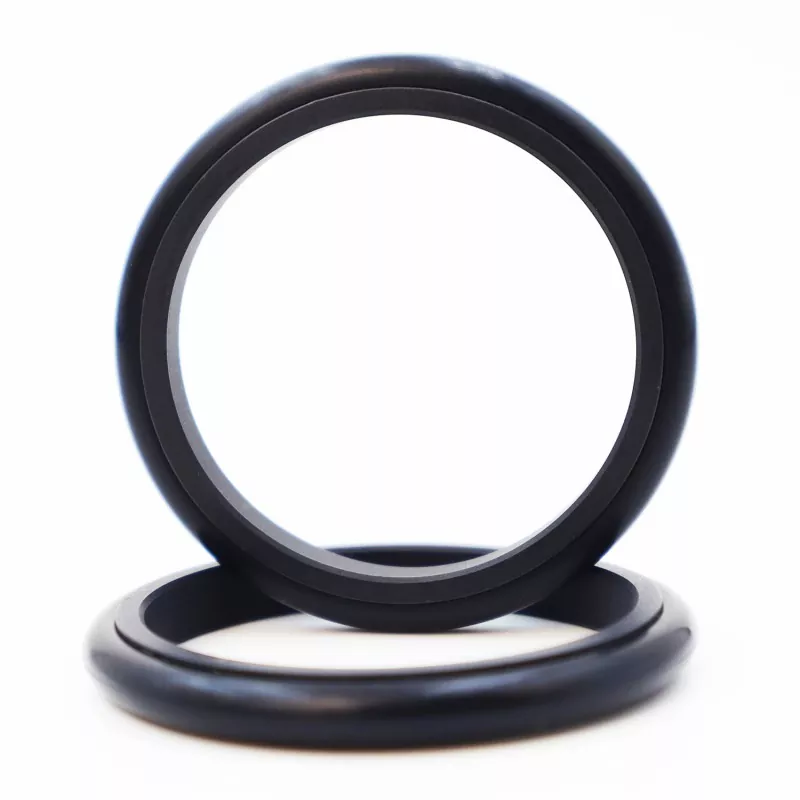

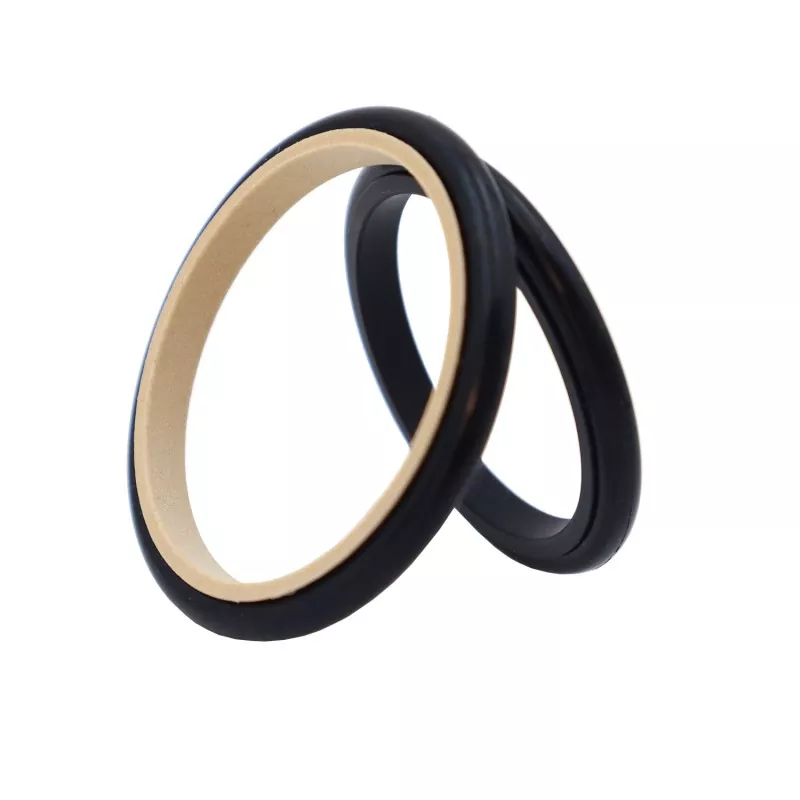

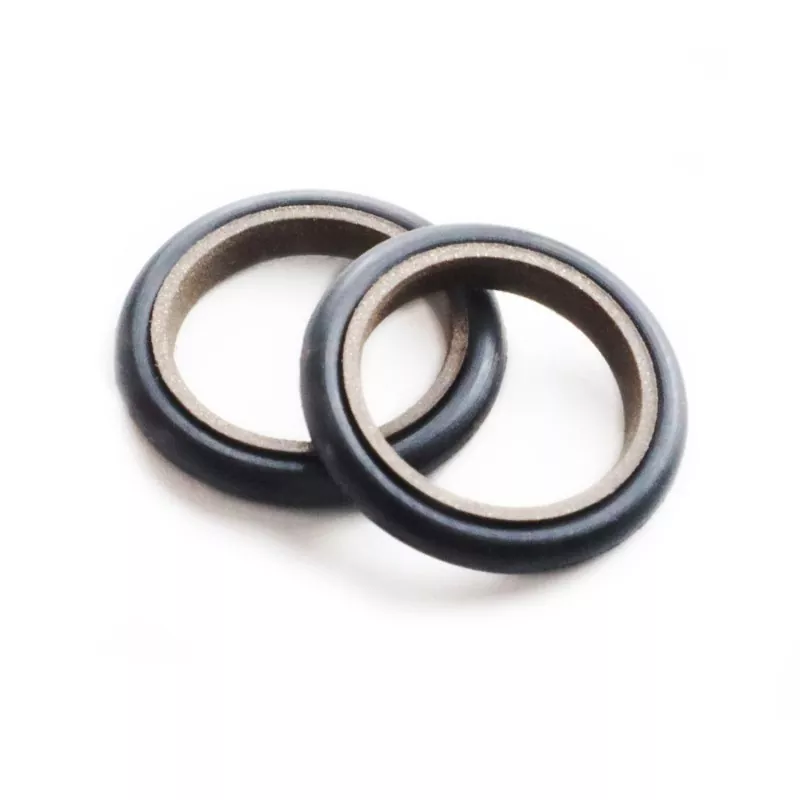

キャップコンビネーションシール

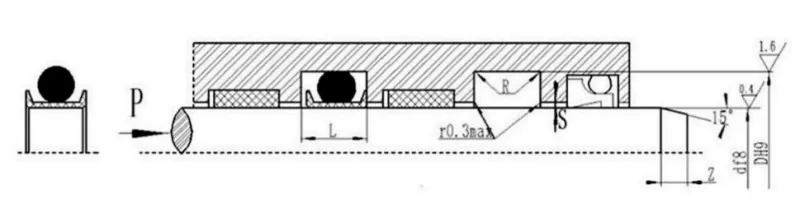

キャップ コンビネーション シールは、PTFE キャップ形状のシール リングとゴム製 O リングで構成され、油圧および空気圧往復用途における双方向圧力シール用に設計されています。 O リングはラジアル方向の力を提供し、シール リングの摩耗を補償します。シールリングは追従補正能力に優れた薄肉リップ形状を採用し、優れたシール性能を発揮します。標準のGB1235 Oリング溝と互換性があります。ロッド直径が 30mm 未満の場合は、分割タイプ (オープン) 溝設計を使用する必要があります。

このシールは油圧と空気圧の両方の動作条件に適しており、双方向の圧力シールをサポートしています。低摩擦、最小限の離脱抵抗、スティックスリップのないスムーズな動作、オイルフリー潤滑への適性、長寿命などの利点があります。設置スペースが最小限で済み、分解やメンテナンスが容易です。

選定上の注意：ロッド径30mm以下の場合は、分割形（オープン）溝での取付を推奨します。

製品の特徴

1. 油圧お​​よび空気圧の両方の用途に適しています。双方向の圧力シールをサポートします。

2. 低摩擦、最小限の離脱抵抗、スムーズな動き。動摩擦と静摩擦が等しい。スティックスリップはありません。

3.長寿命;オイルフリー潤滑用途に適しています。

4. コンパクトなデザイン。設置とメンテナンスが簡単。

適用される動作条件

制限値は同時に発生しないようにしてください。

材料の選択

1. 付属のOリング材質はR01ニトリルゴム(NBR)、R02フッ素ゴム(FKM)等となります。

2. シールリング材質: 標準材質 PTFE3;代替材料には PTFE1、PTFE2、PTFE4 などがあります。

注文例

注文モデル: RC13—80-PTFE3—R01 または SPNC-80-PTFE3—R01

RC13/SPNC - モデル 80 - シャフト径 dPTFE3 - PTFE 材質コード R01 - O リング材質コード

仕様表

スペック表に記載されているサイズであれば製作可能です。
