セメントスラリー用の高圧シール
  • セメントスラリー用の高圧シールセメントスラリー用の高圧シール
  • セメントスラリー用の高圧シールセメントスラリー用の高圧シール

セメントスラリー用の高圧シール

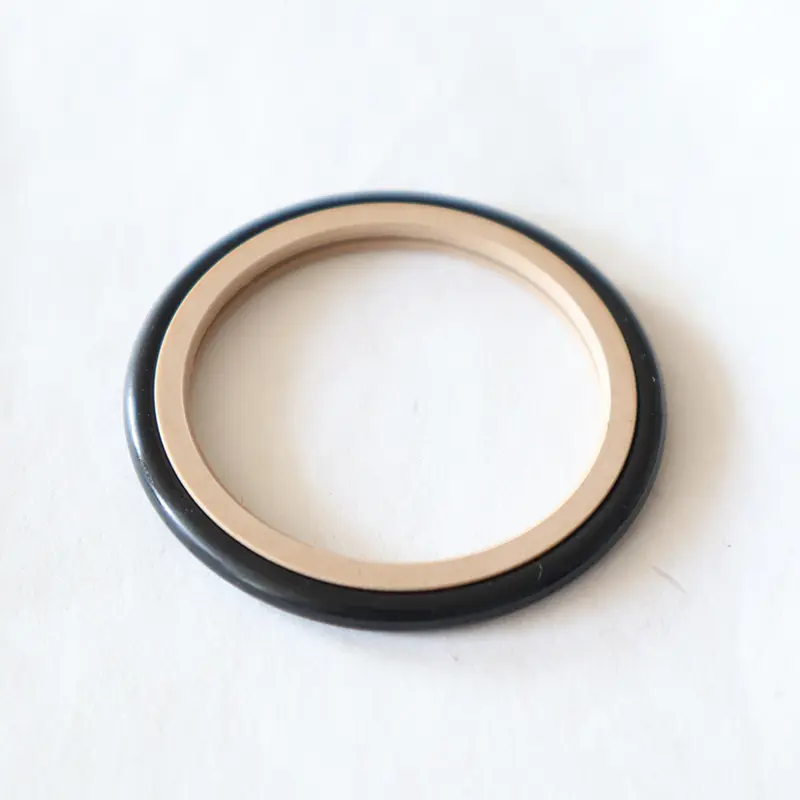

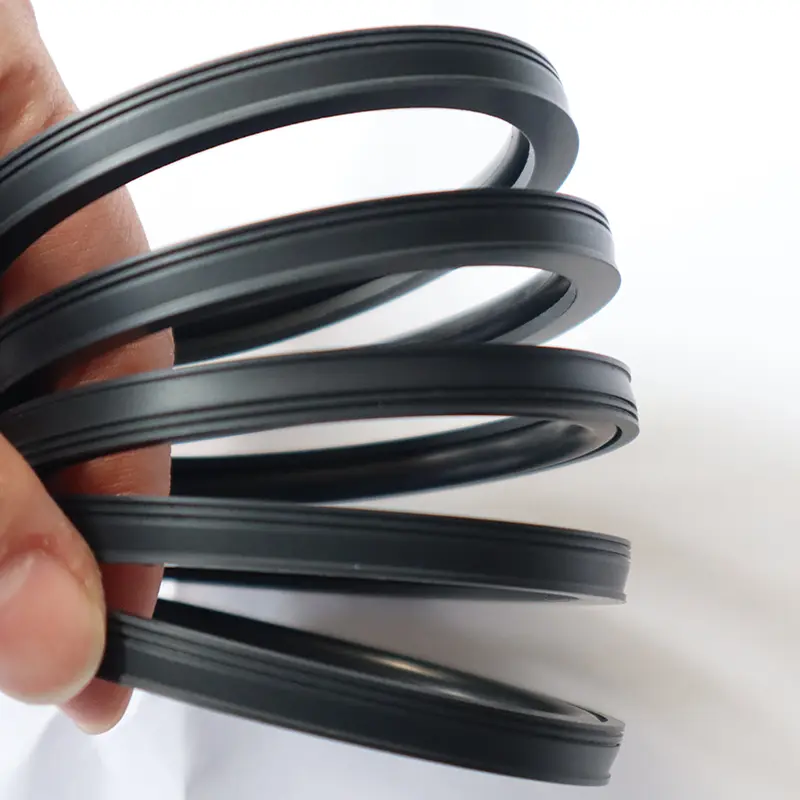

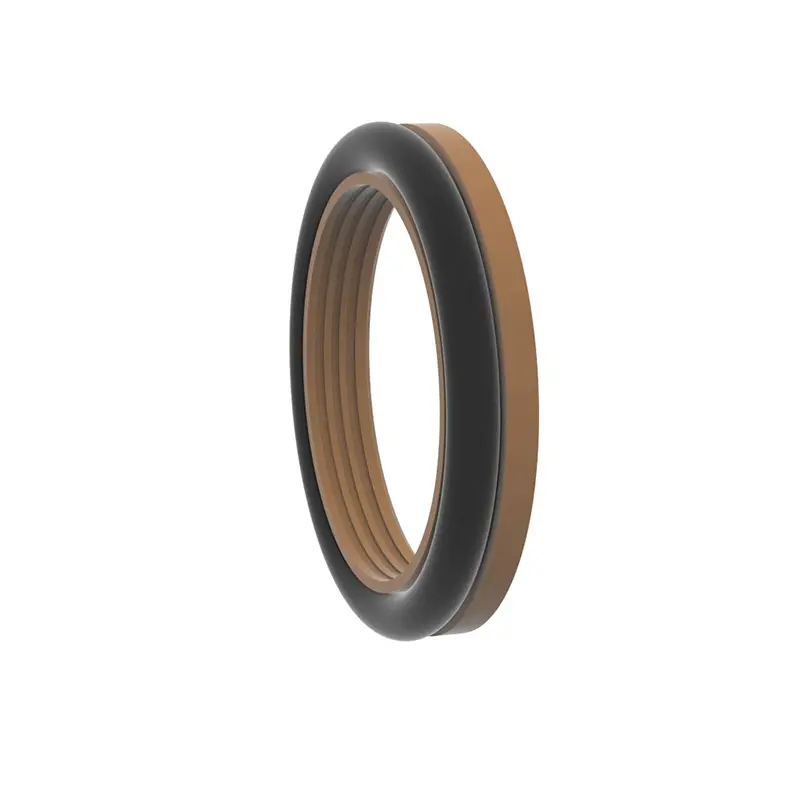

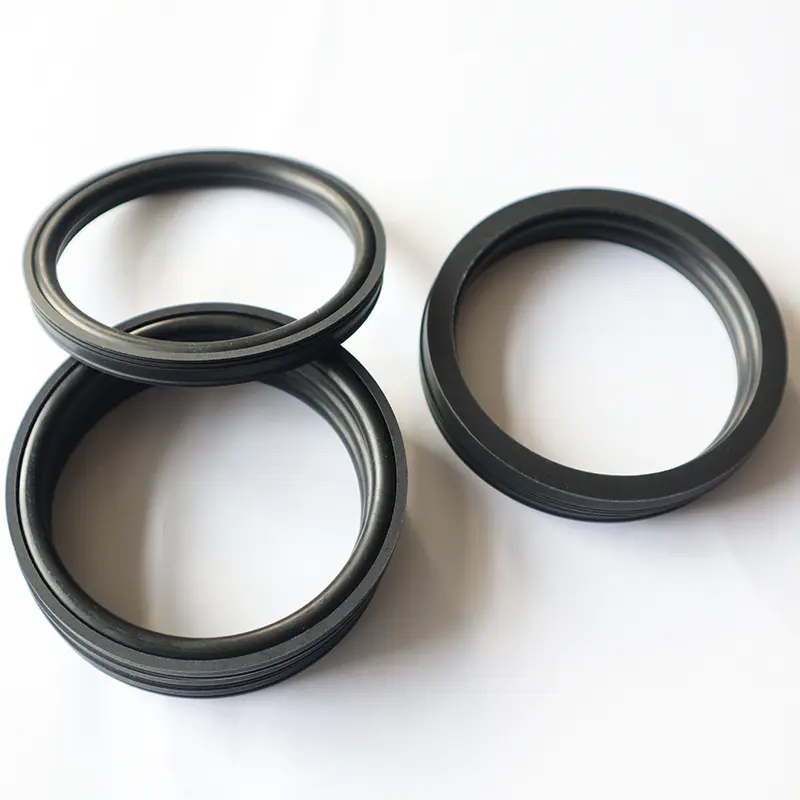

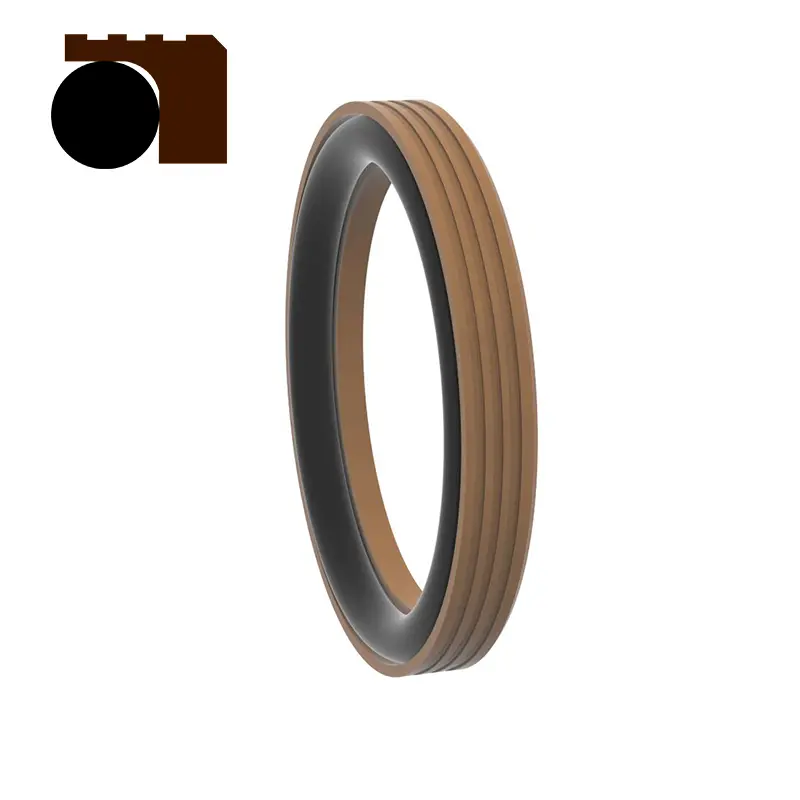

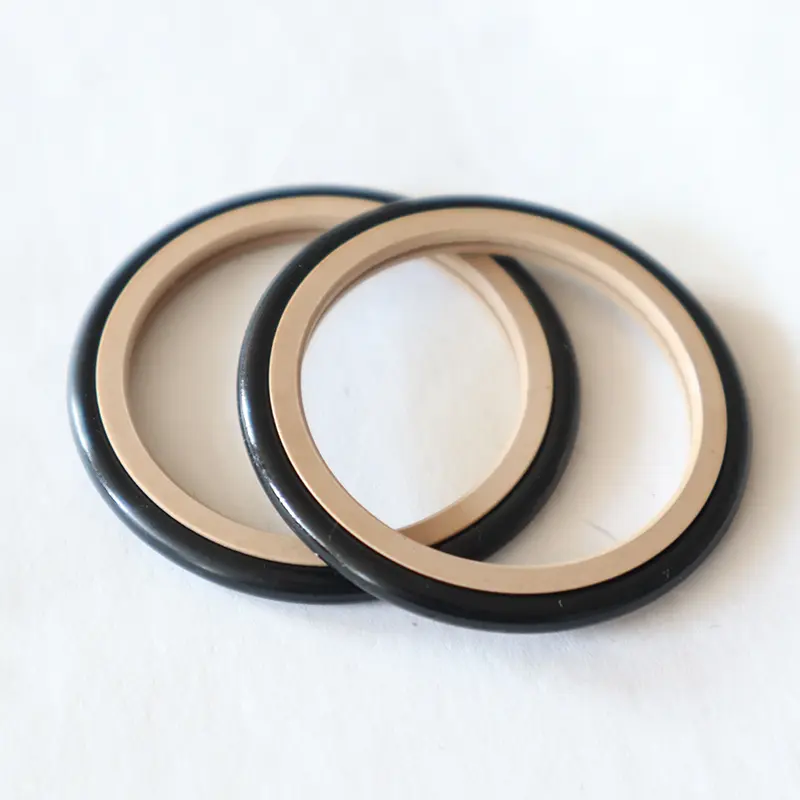

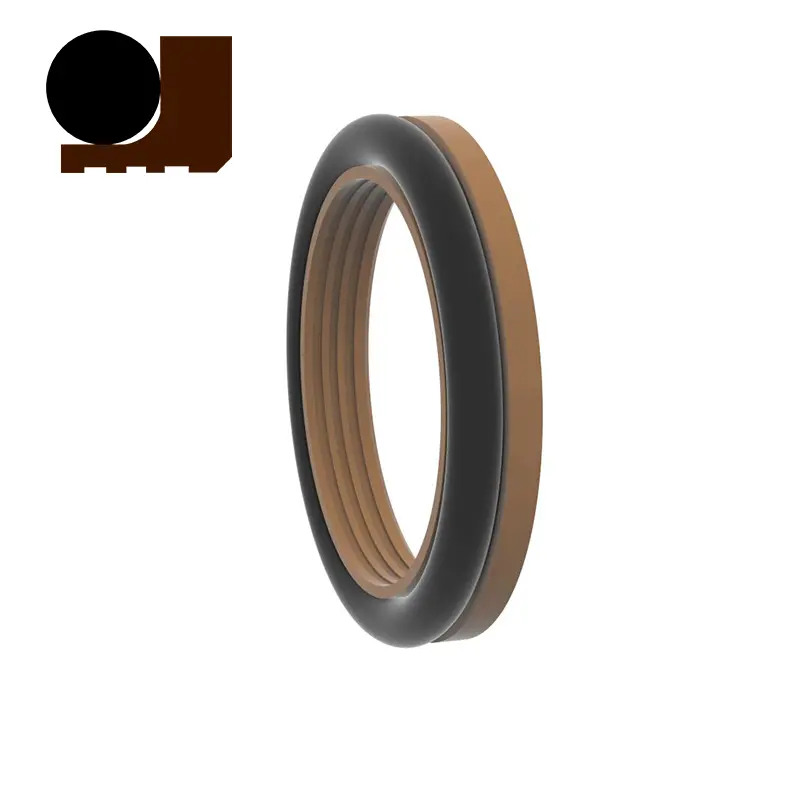

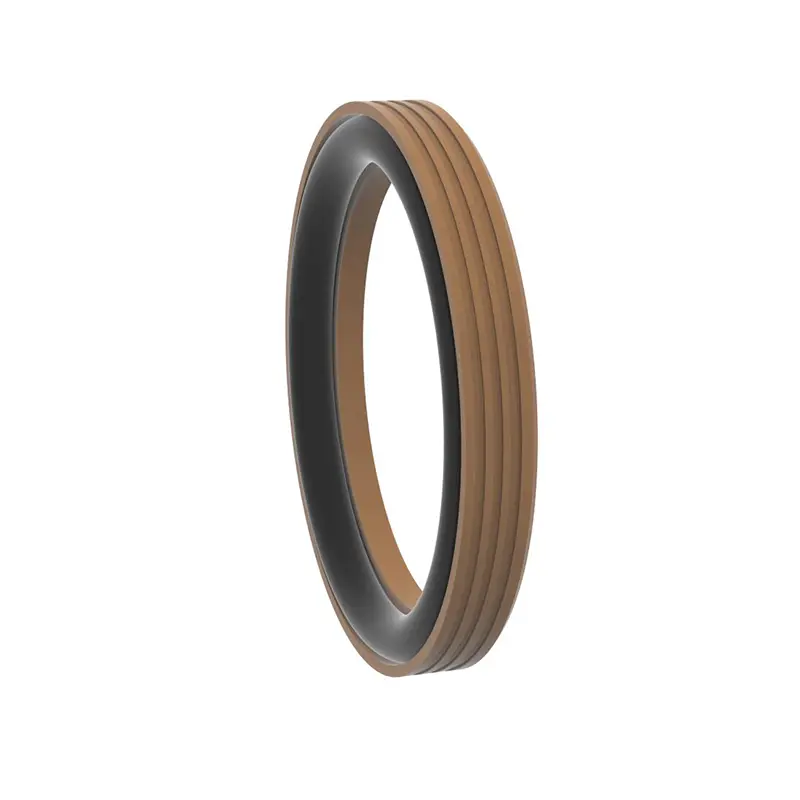

セメントスラリー用のRC2061およびRC2062高圧シールは、中国のメーカーであるRuichen Sealsによって開発および製造されています。それらは、高性能エンジニアリングのプラスチック材料とO字型のゴムリングで作られた特別に設計された歯付き歯付きシールリングで作られています。これらは、特にプランジャーポンプ、スラリーポンプ、その他の機器には、油圧式往復運動と回転動議の一元配置シーリングに適しています。

RC2061およびRC2062 Ruichen Sealsによって打ち上げられたセメントスラリー用のRC2062高圧シールは、複雑で厳しいセメントスラリーシーリング条件に対処するように設計されています。

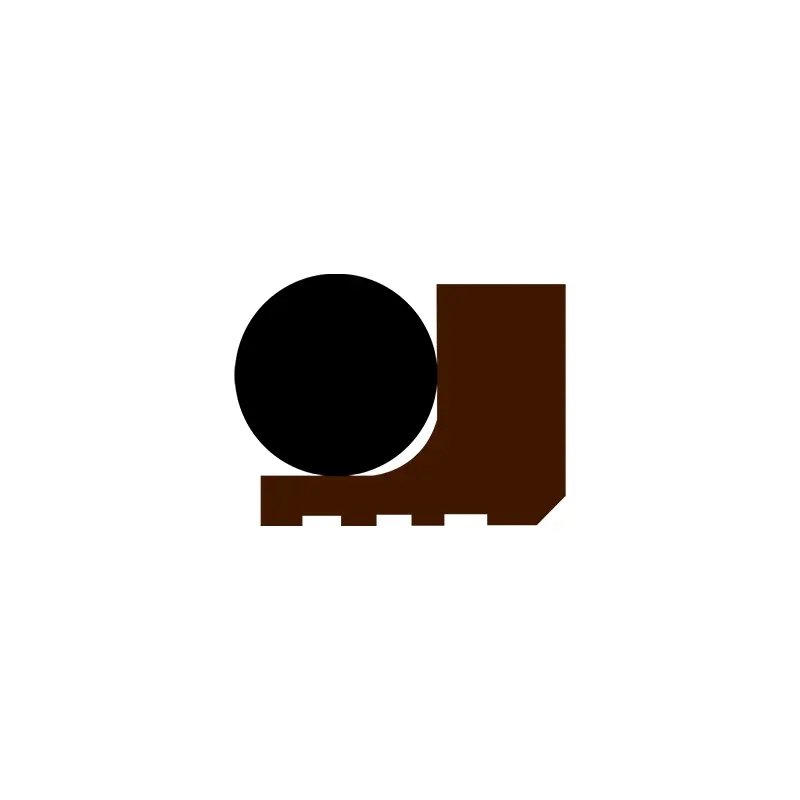

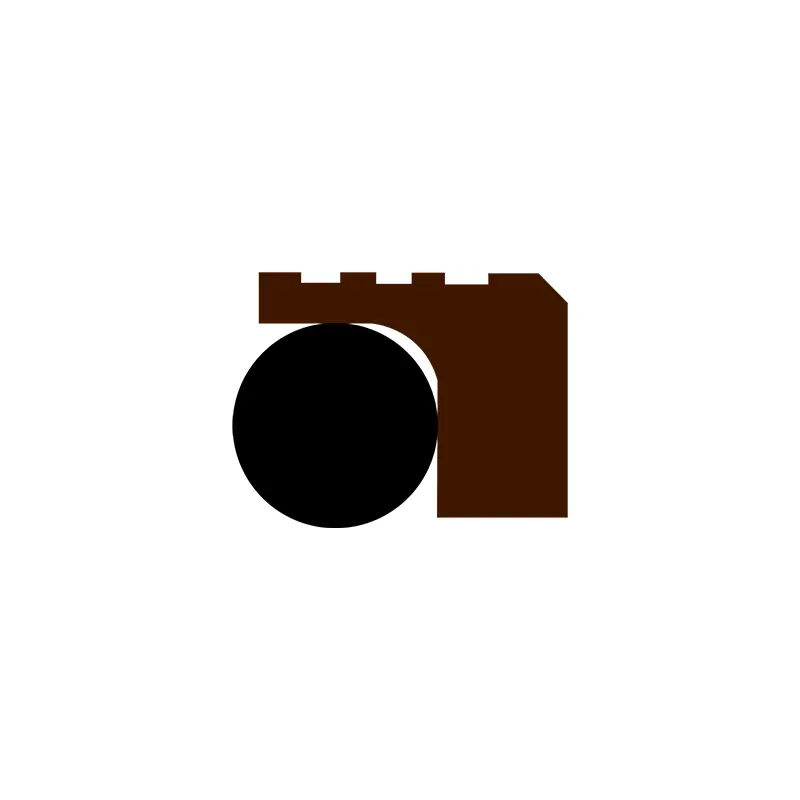

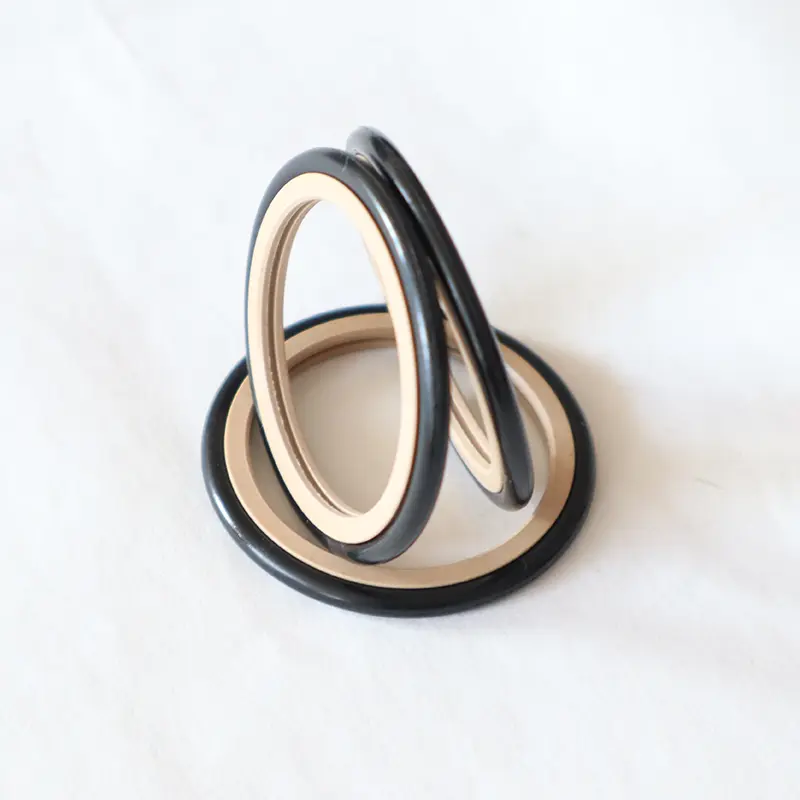

これらの2つの製品は同じ構造を持ち、どちらも慎重に設計された高機能エンジニアリングプラスチックの歯付きシールリングとOリングで構成されており、油圧式の往復運動と回転運動の一元配置シーリングを実現しています。彼らは幅広い用途を持ち、プランジャーポンプ、泥ポンプ、ネジ掘削、掘削リグ、石油探査機器、コンクリート混合植物などの機器で重要な役割を果たすことができます。

パフォーマンスの観点から、セメントスラリー用の高圧シールは多くの利点を示すことができます。長寿命の特性は、シーリング部品を頻繁に交換し、機器のメンテナンスコストを削減する必要性を減らします。摩擦性能が低いと、機器の滑らかな動作が保証され、エネルギーの損失が減少します。良好なシーリングは、セメントスラリーの漏れを効果的に防ぎ、機器の安定した動作を保証します。小さな構造空間は、さまざまな機器の限られたスペースに設置とレイアウトに便利です。簡単な設置、使用、およびメンテナンスは、機器の使用効率をさらに向上させます。

セメントスラリーなどの悪性媒体の場合、製品は特別なシーリングリップと厚さ最適化設計により、シーリング効果を高めることができます。シーリングメディアの密閉に使用する場合は、シーリングパフォーマンスとコンポーネントの寿命をさらに改善するために、2つ(またはそれ以上)のシール間のグリース潤滑をお勧めします。セメントスラリー用のこれらの2つの高圧シールは、高圧セメントスラリーシーリング問題に対する信頼できる効率的なソリューションを提供します。


製品機能とアプリケーション:

注文例:

注文モデルRC2061-80X91.7x7.6-PTFE4-R01モデルシャフト直径Xグルーブ直径Xグルーブ幅 - マテリアルコード

注文モデルRC2062-80X68.3x7.6-PTFE4-R01

モデル気筒直径x溝直径x溝幅 - 材料コード

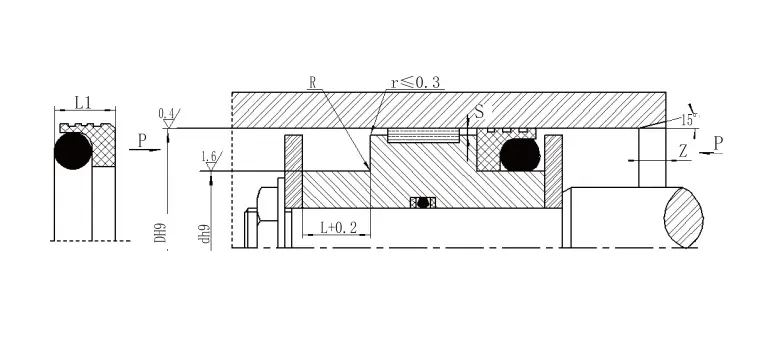

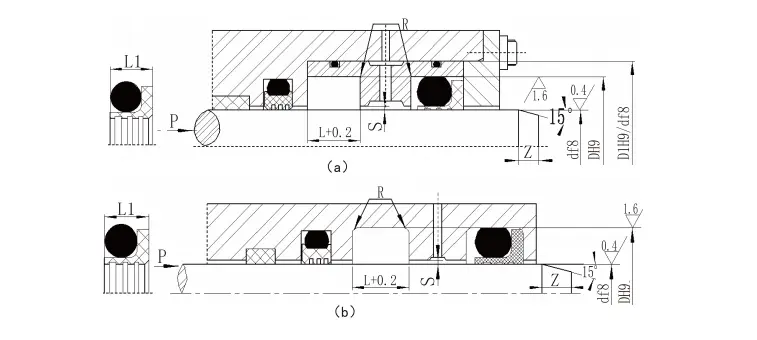

仕様:

シャフトの直径範囲 標準タイプ
D F8
RC2061
シャフトの直径範囲 重い負荷
D F8
RC2061-Z
溝の直径
D H9
溝の幅
L+0.2
シールwidthl1 丸いコーナー
rmax
ラジアルクリアランスSMAX 面取り
zmin
Oリングワイヤの直径
<10mpa <20MPA <40mpa
5〜15.9 - D+6.3 4.0 3.65 0.4 0.4 0.25 0.15 4 2.65
16〜38.9 5〜15.9 D+8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
39〜107.9 16〜38.9 D+11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
108〜670.9 39〜107.9 D+15.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
671〜1600 108〜670.9 D+19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60
注:1。シャフト直径≤30mmの場合、開いた溝をお勧めします。
2。回転シールの場合、ロータリーシャフトの表面硬度はHRC≥58にすることをお勧めします。 3. 30MPaを超える圧力の場合、押出ギャップにはH8/F8が推奨されます。
開口部の範囲 標準
D H9
RC2062
開口部の範囲 重い負荷
D H9
RC2062-Z
溝の直径
D H9
溝の幅
L+0.2
シールwidthl1 丸い角
rmax
ラジアルクリアランスSMAX 面取り
zmin
Oリングワイヤの直径
<10mpa <20MPA <40mpa
8〜12.9 - D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13〜24.9 10〜12.9 D-6.3 4 3.65 0.4 0.4 0.25 0.15 4 2.65
25〜51.9 13〜24.9 D-8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
52〜127.9 25〜51.9 D-11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
128〜500.9 52〜127.9 D-15.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
501〜1500 128〜500.9 D-19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60
注:1。シリンダー直径≤30mmの場合、開いた溝をお勧めします。
2。30 MPaを超える圧力には、押出クリアランスにH8/F8が推奨されます。

セメントスラリーの労働条件のための高圧シール
プロフィール モデル プレッシャー
MPA
温度(℃) スピード
(MS)
メディア
往復運動 回転運動

RC2061 ≤100 -35〜+100(O-ringNBRの一致) ≤6 ≤2 水、泥、原油、油圧油、エマルジョンなど。
-20〜+200(一致Oリングfkm)

RC2062 ≤100 -35〜+100(O-ringNBRの一致) ≤6 ≤2 水、泥、原油、油圧油、エマルジョンなど。
-20〜+200(一致Oリングfkm)
