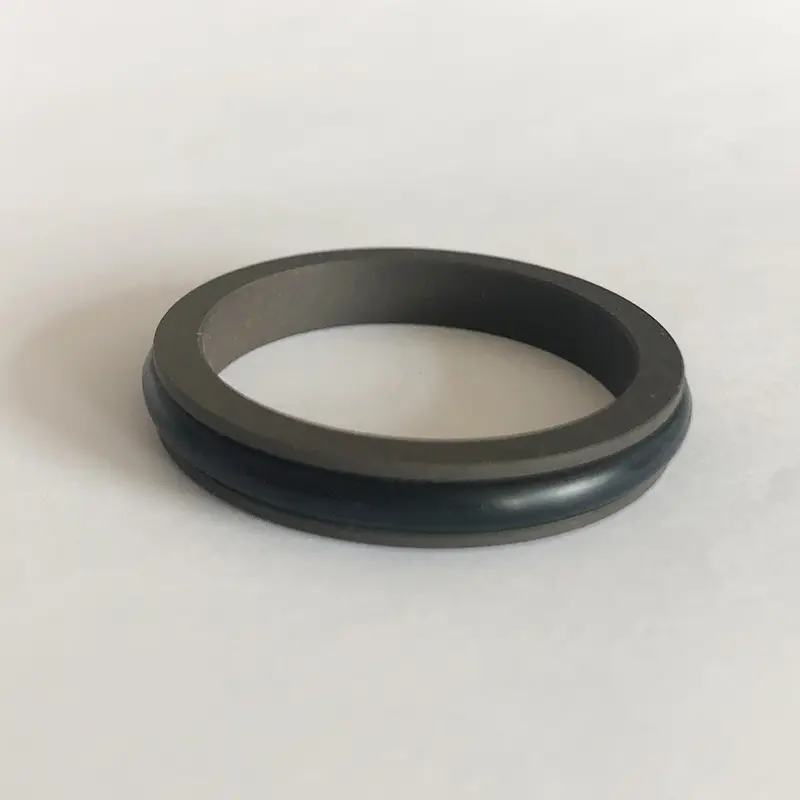

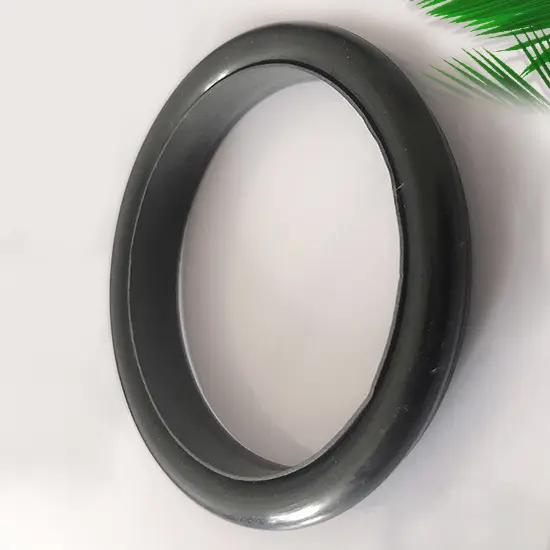

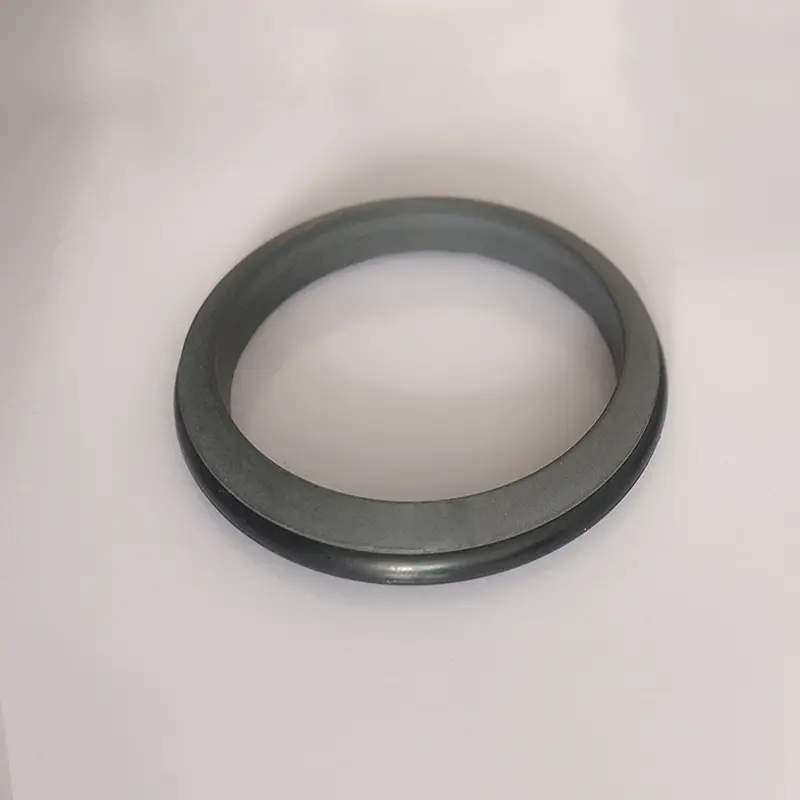

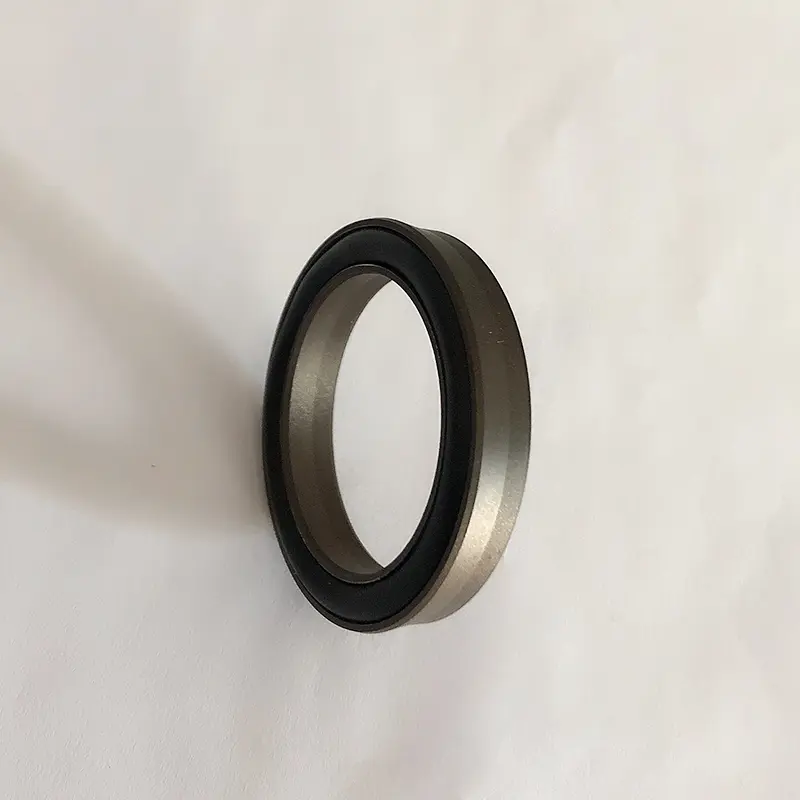

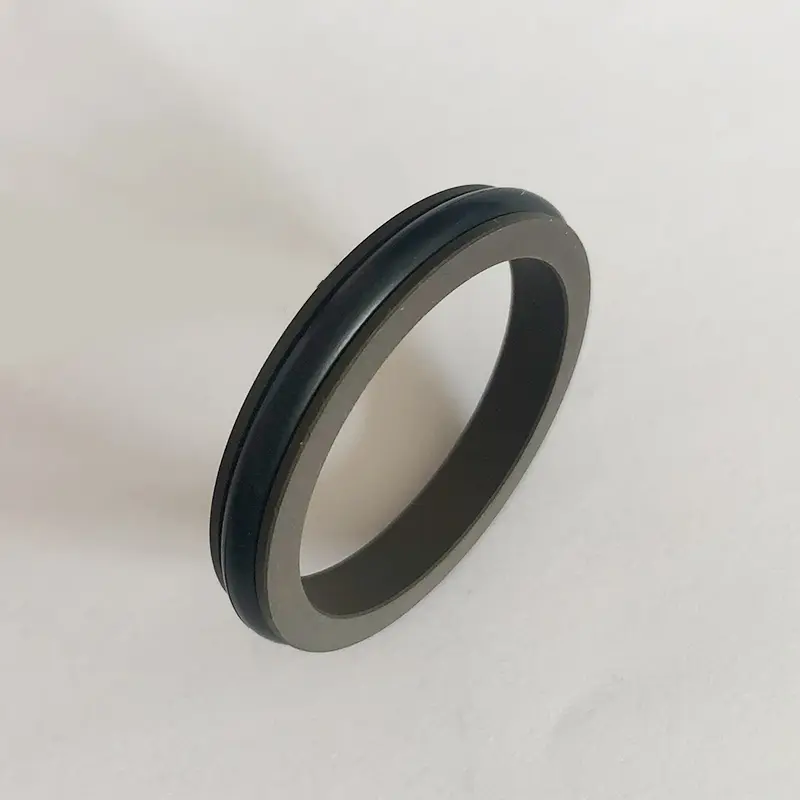

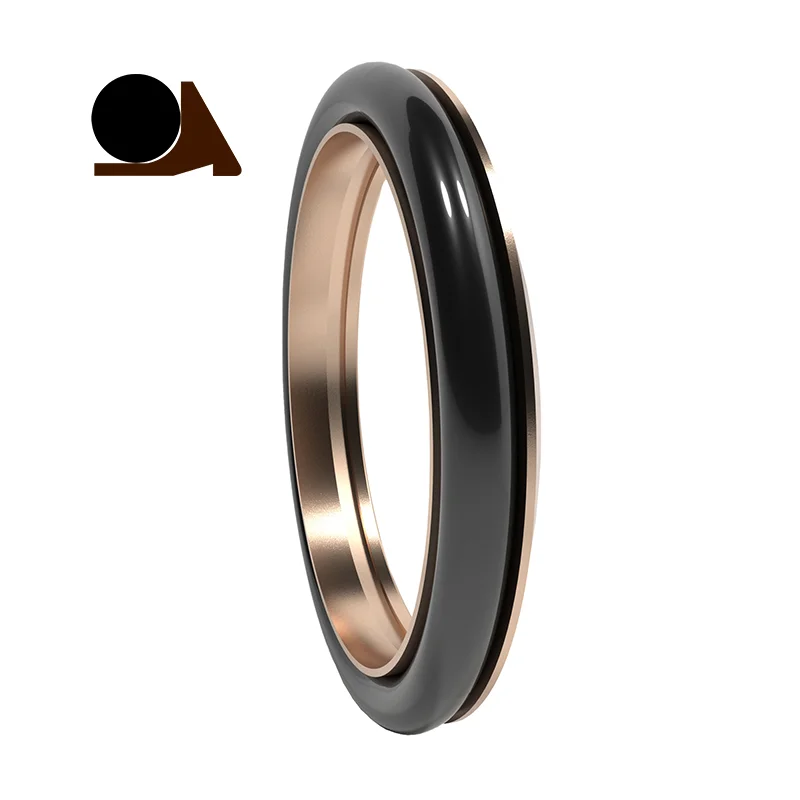

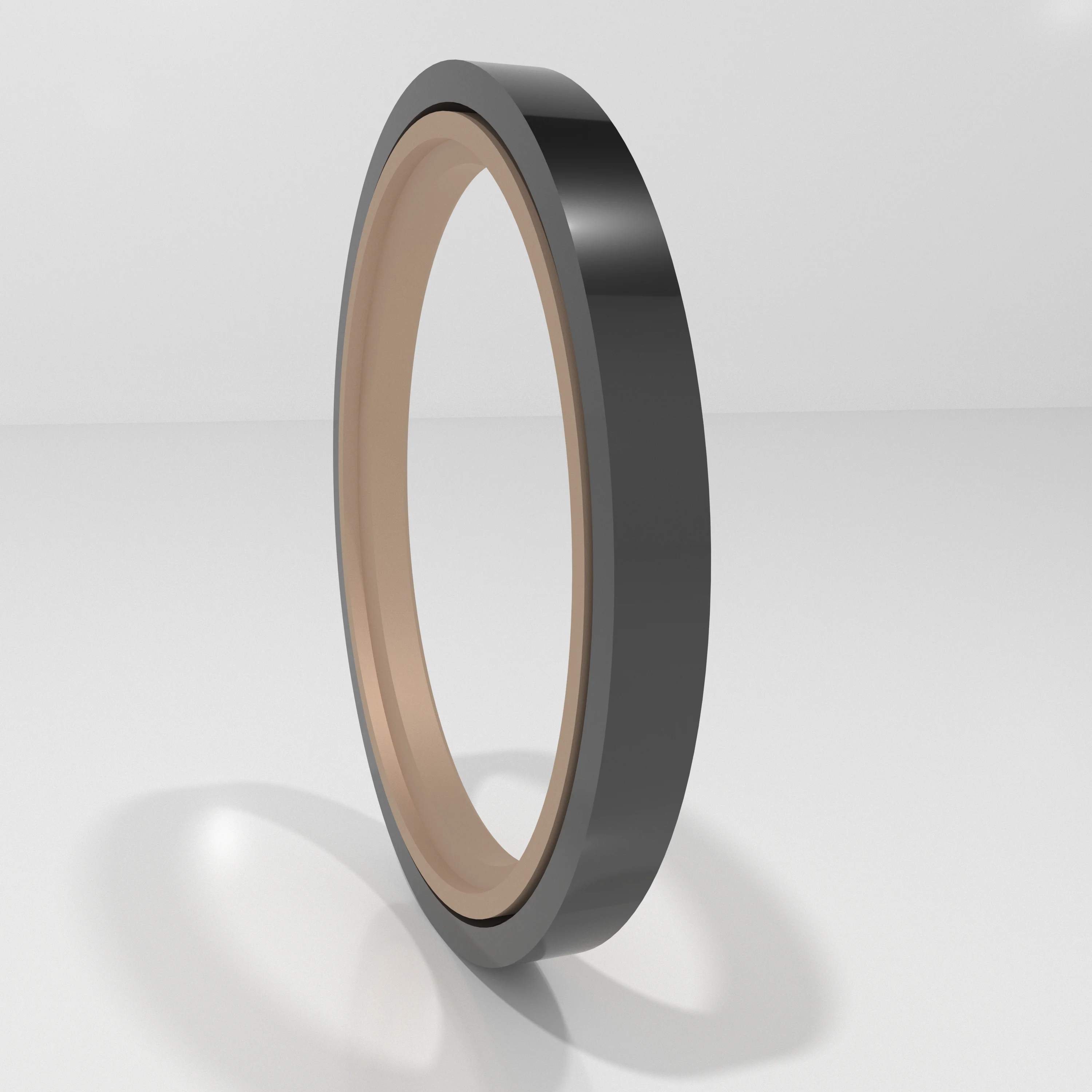

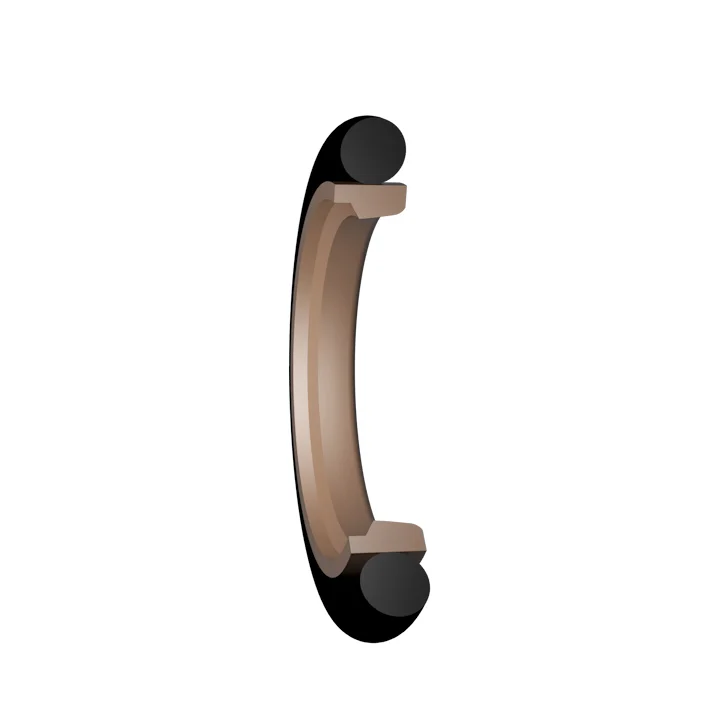

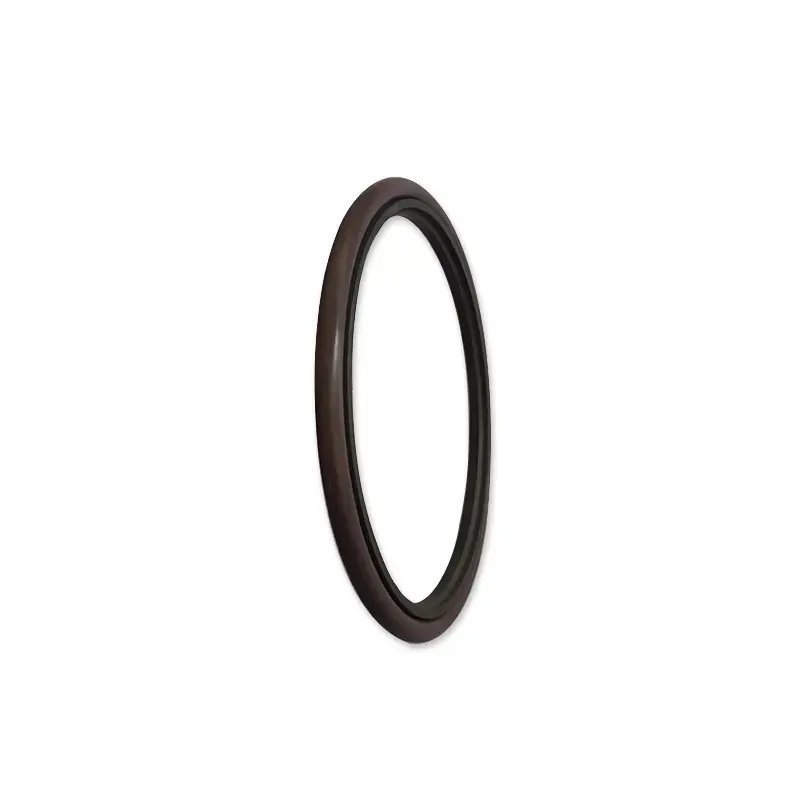

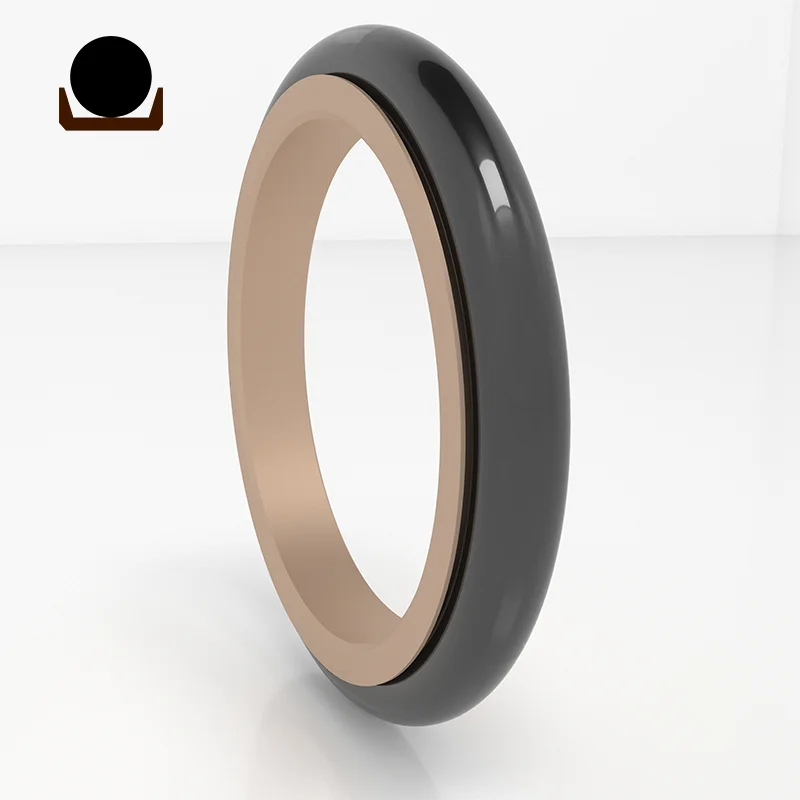

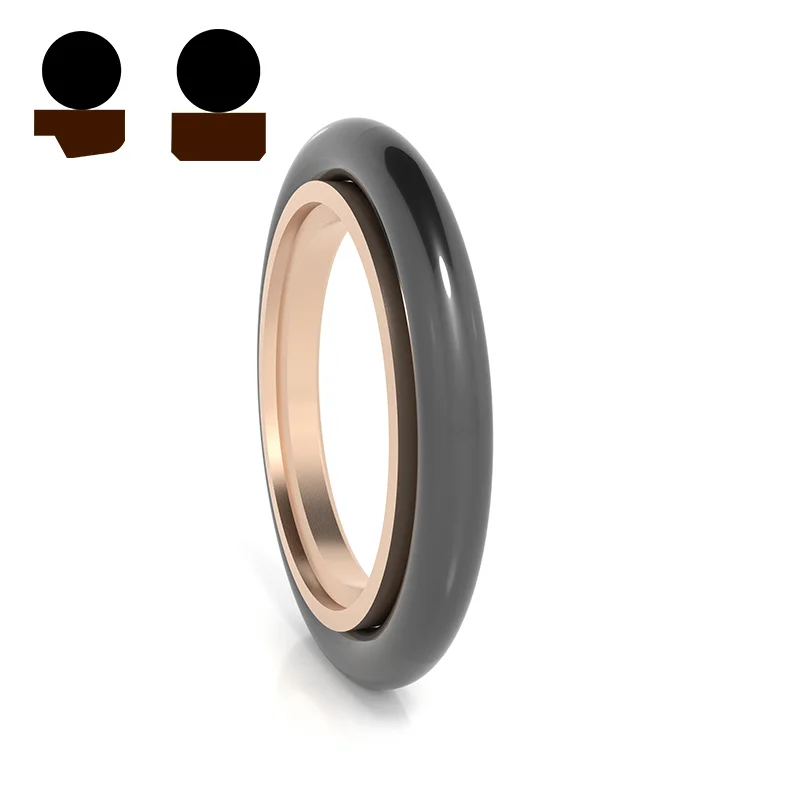

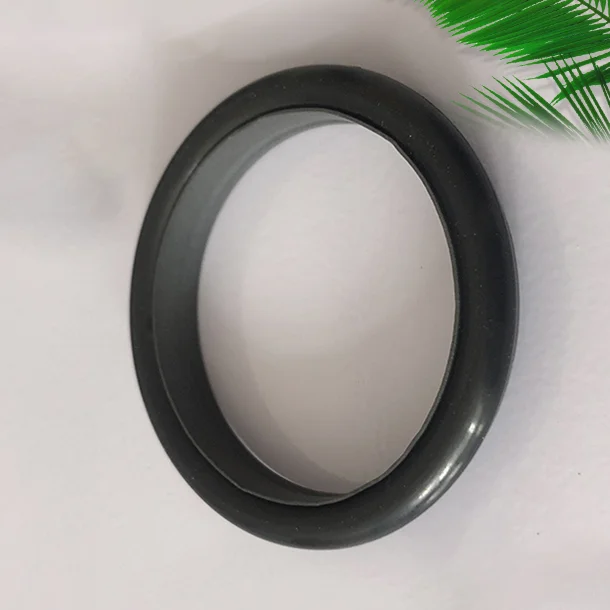

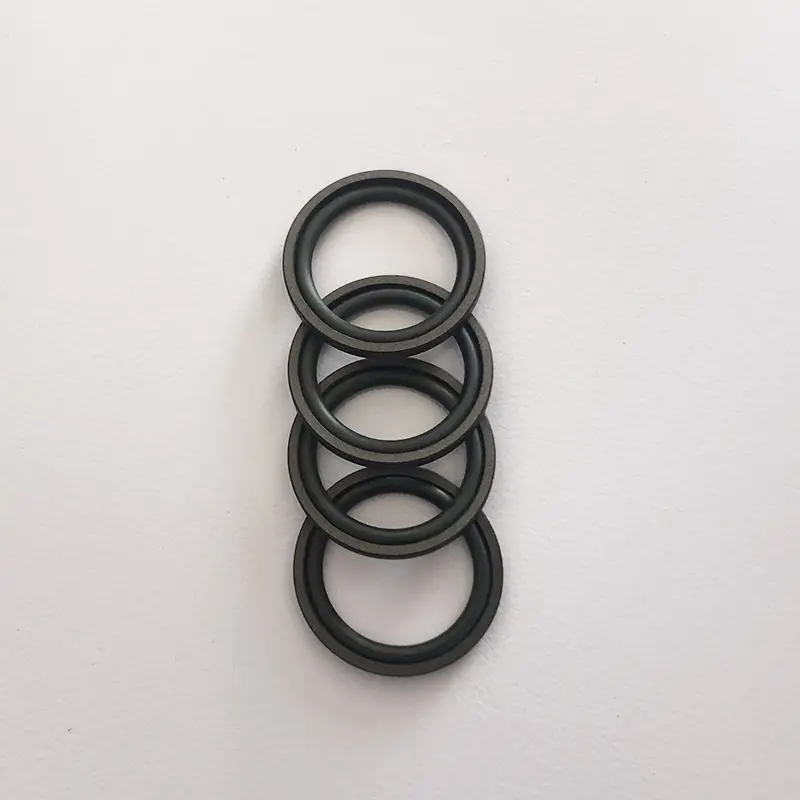

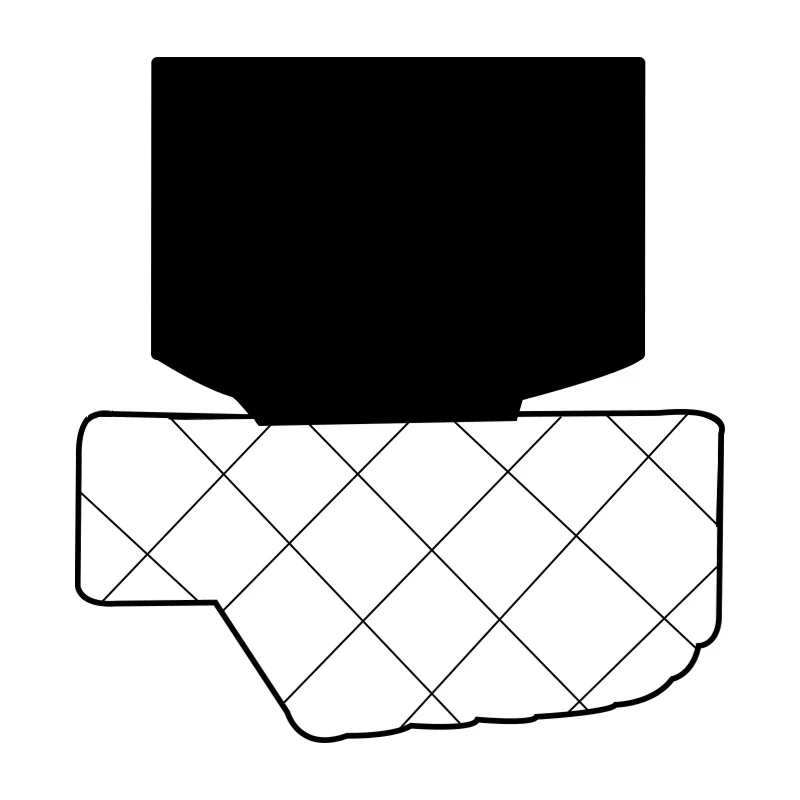

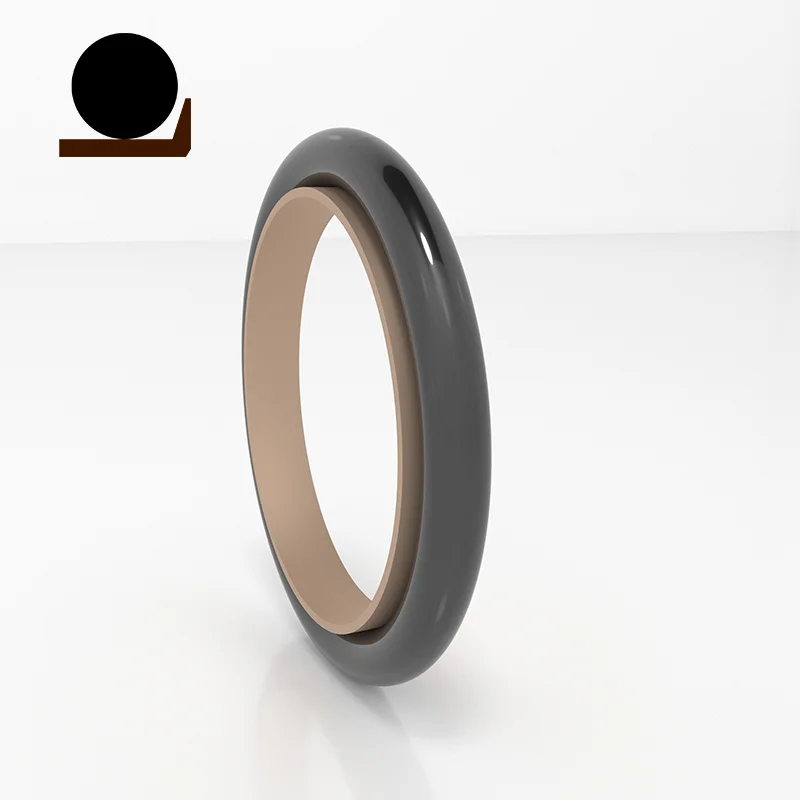

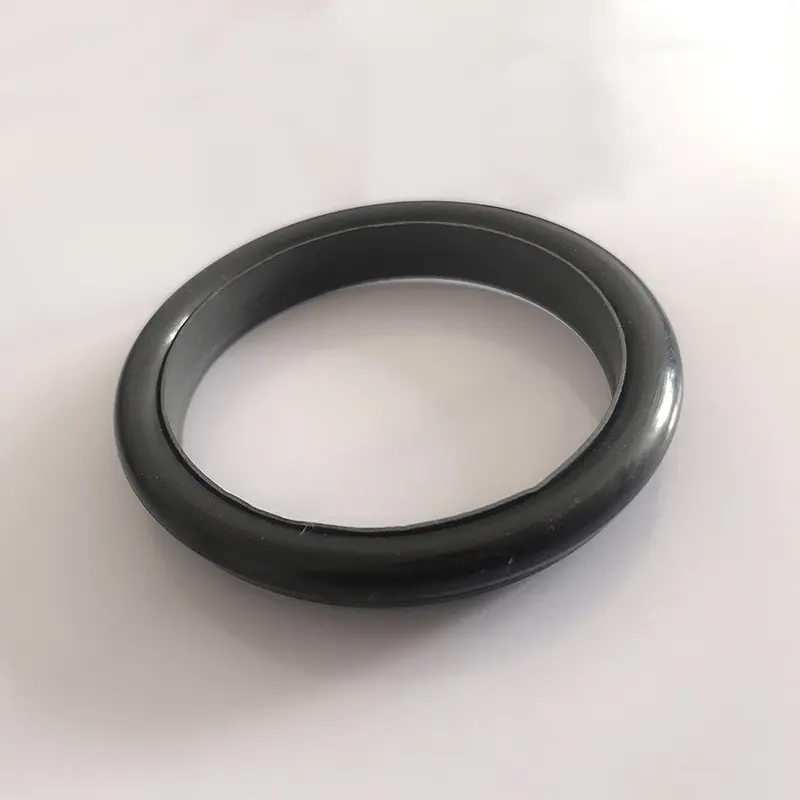

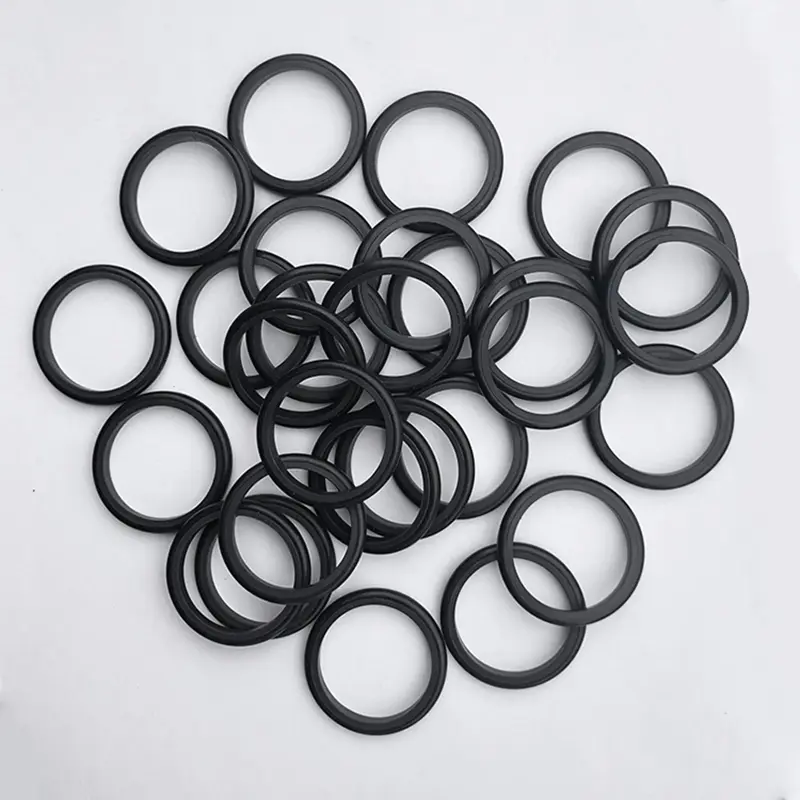

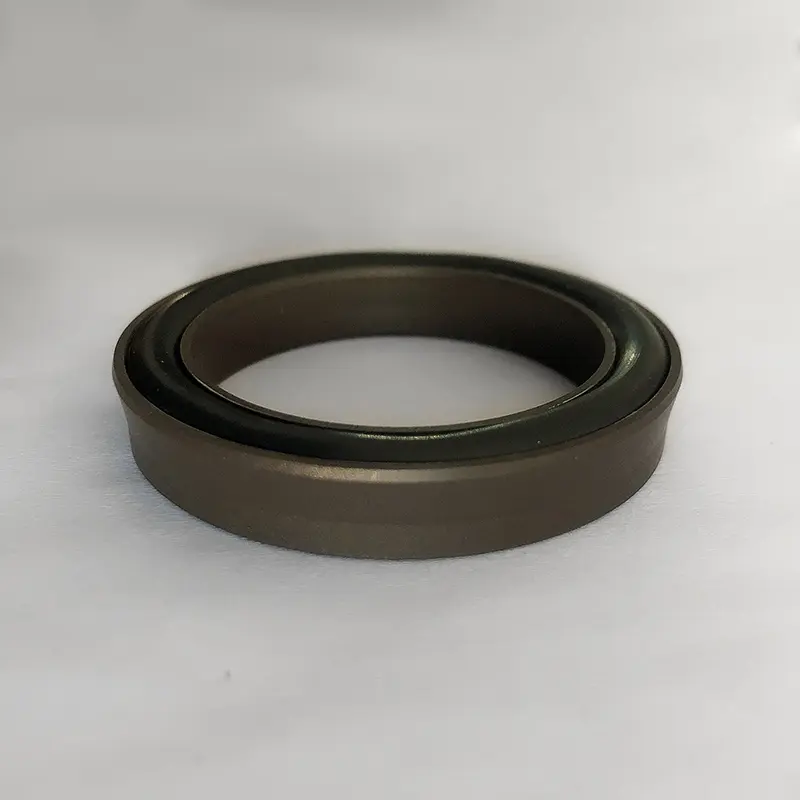

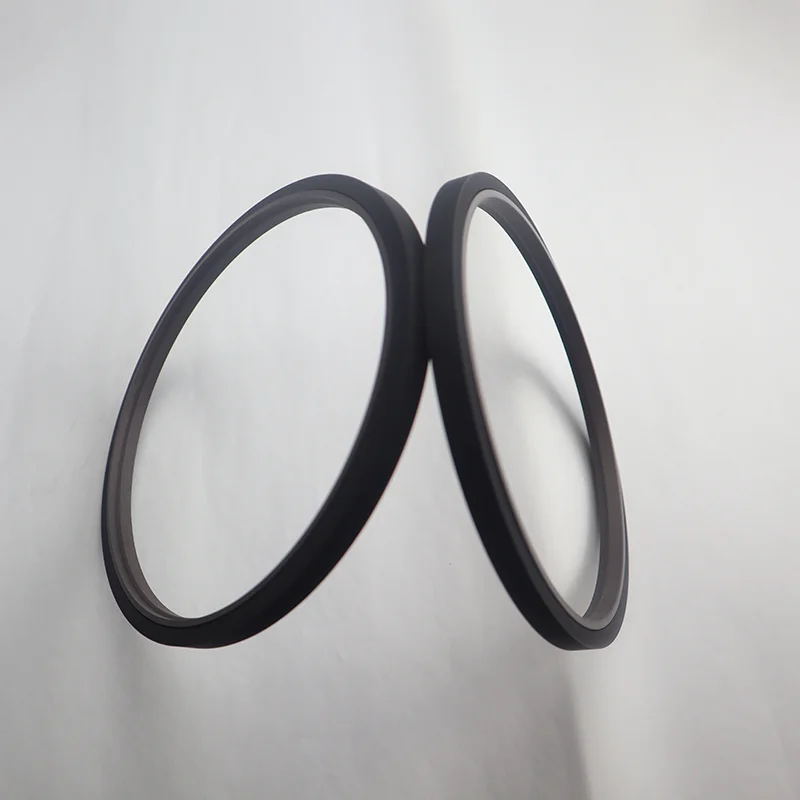

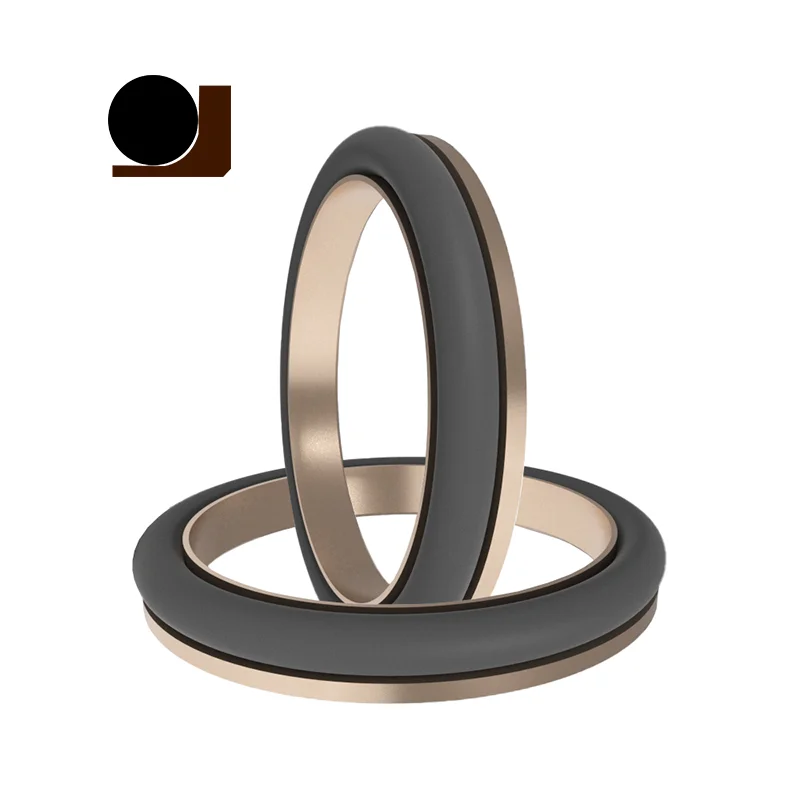

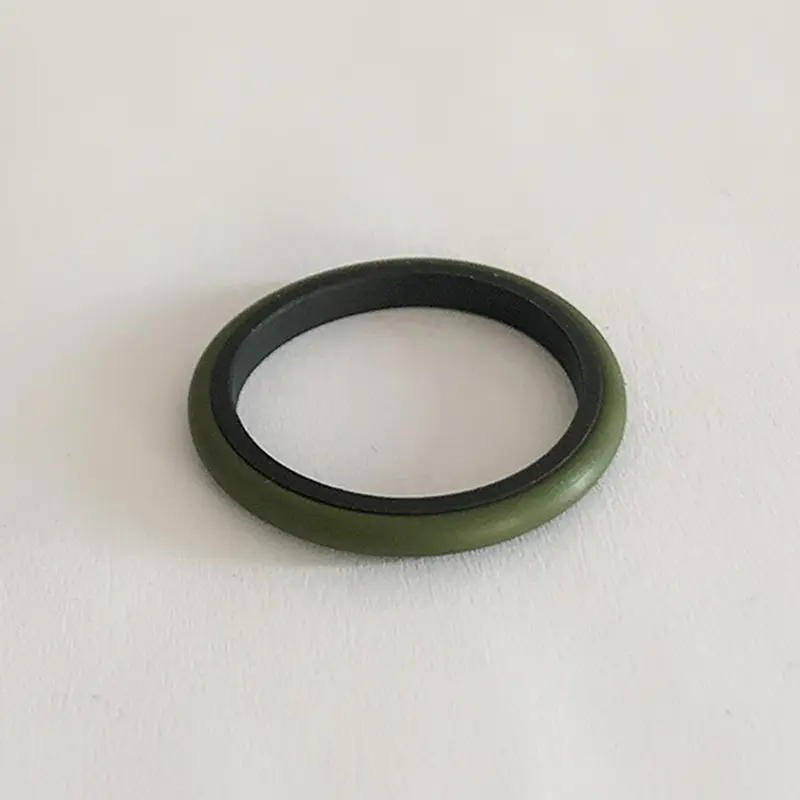

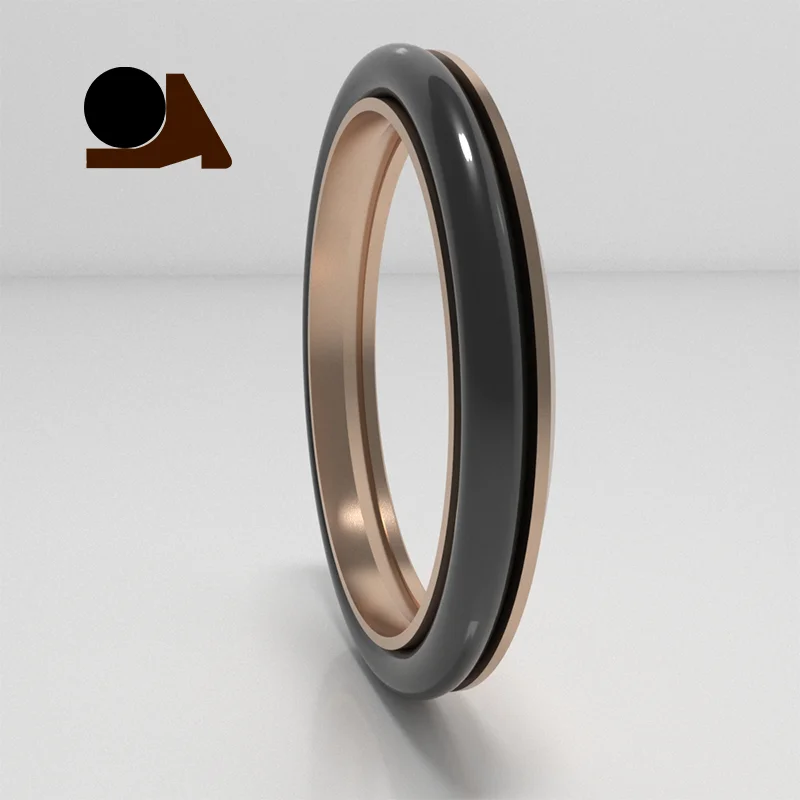

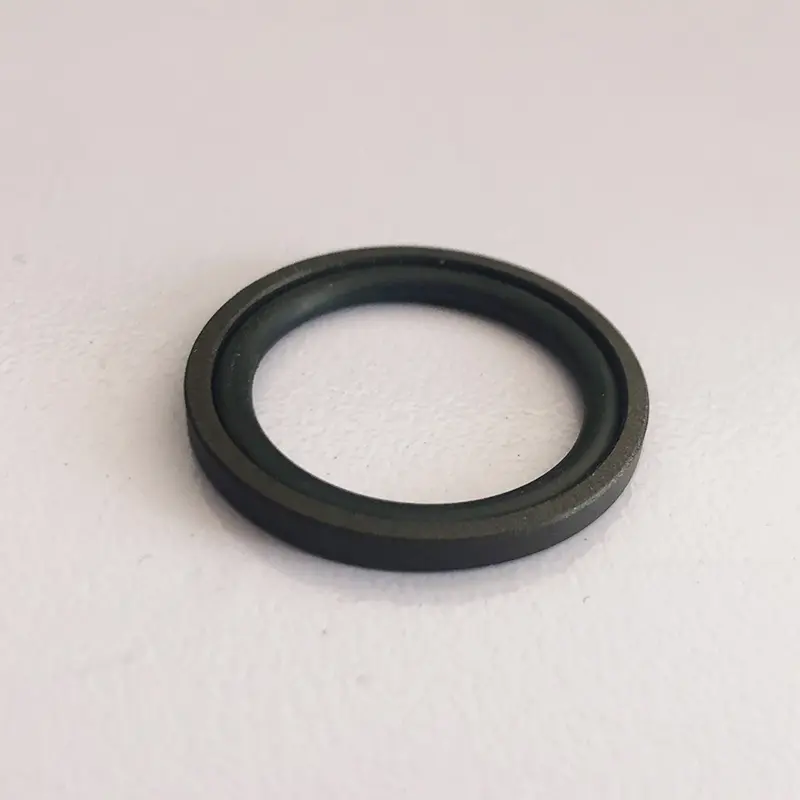

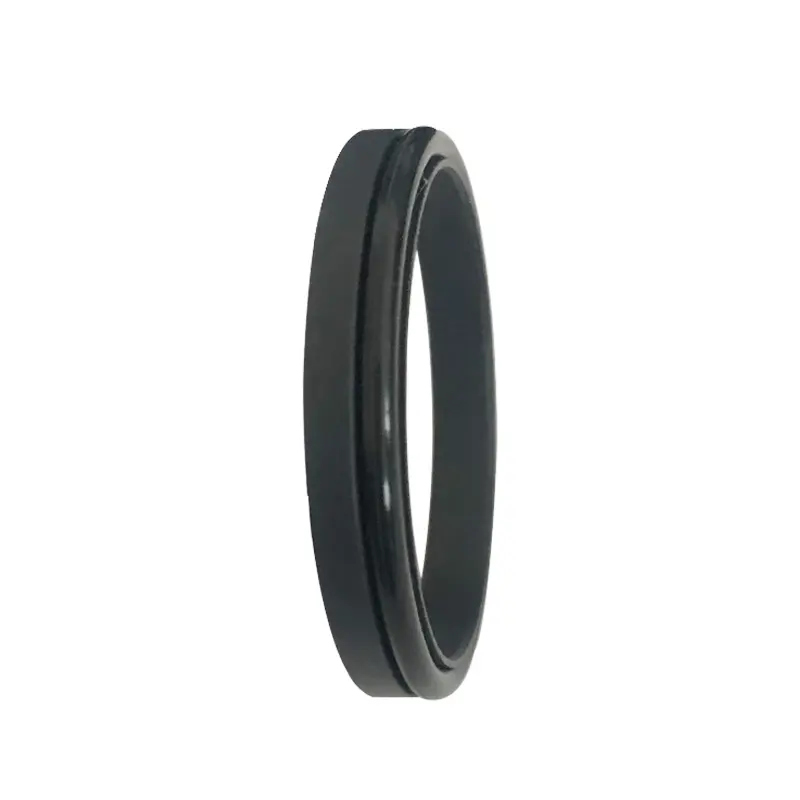

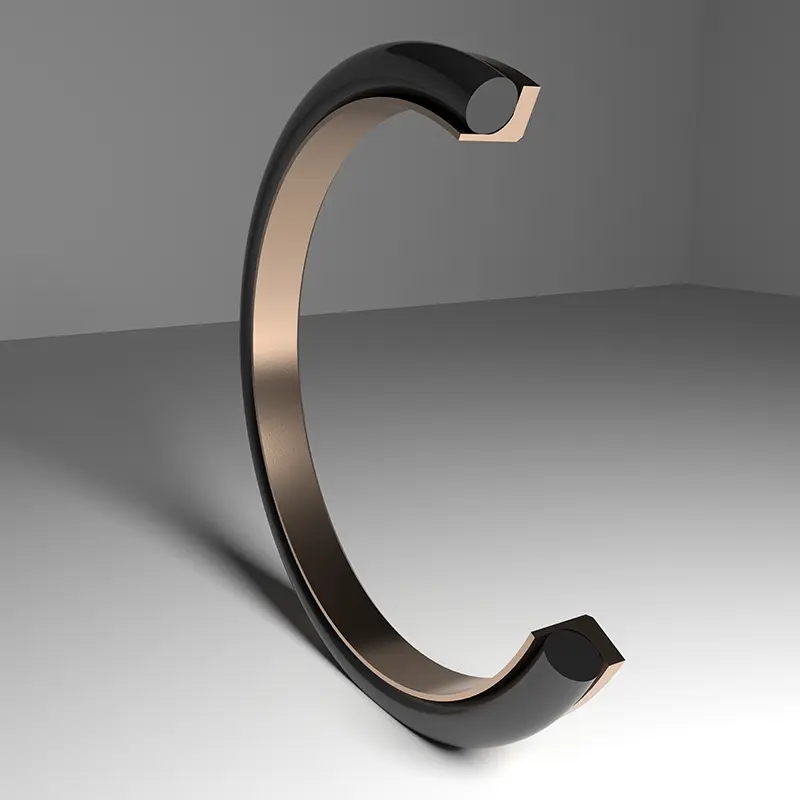

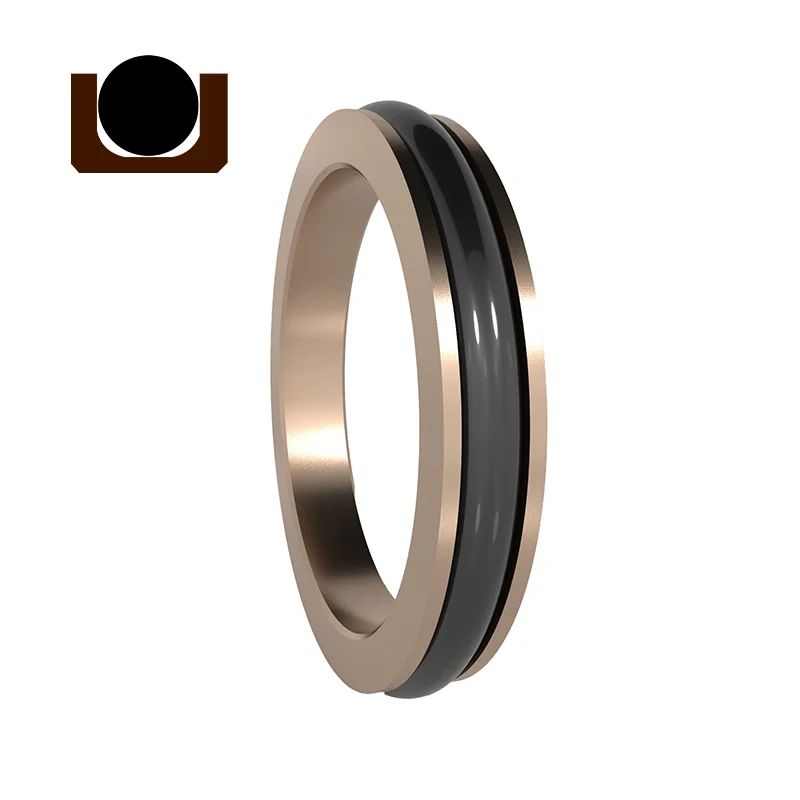

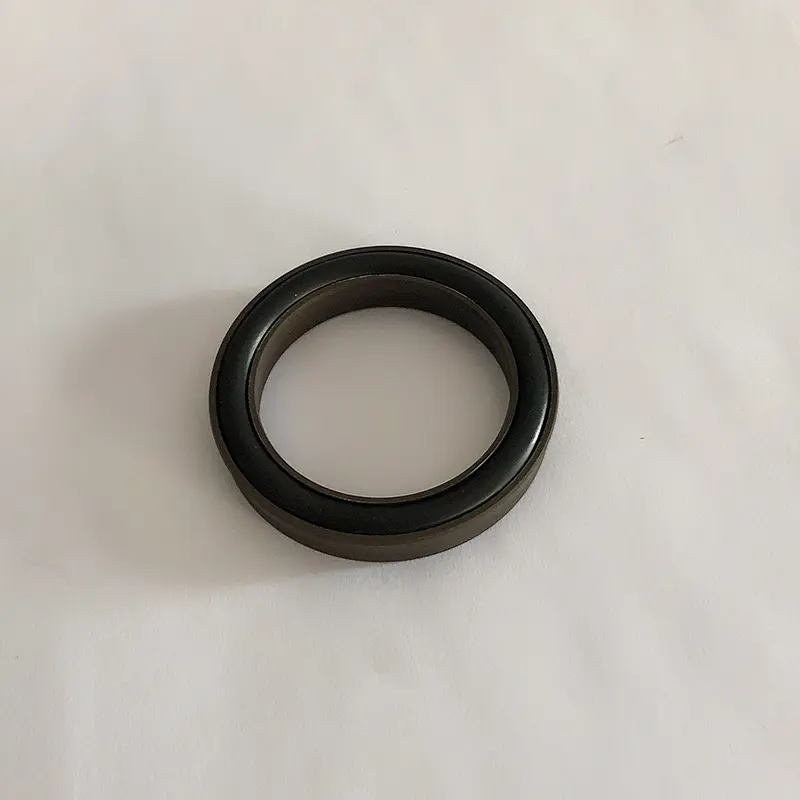

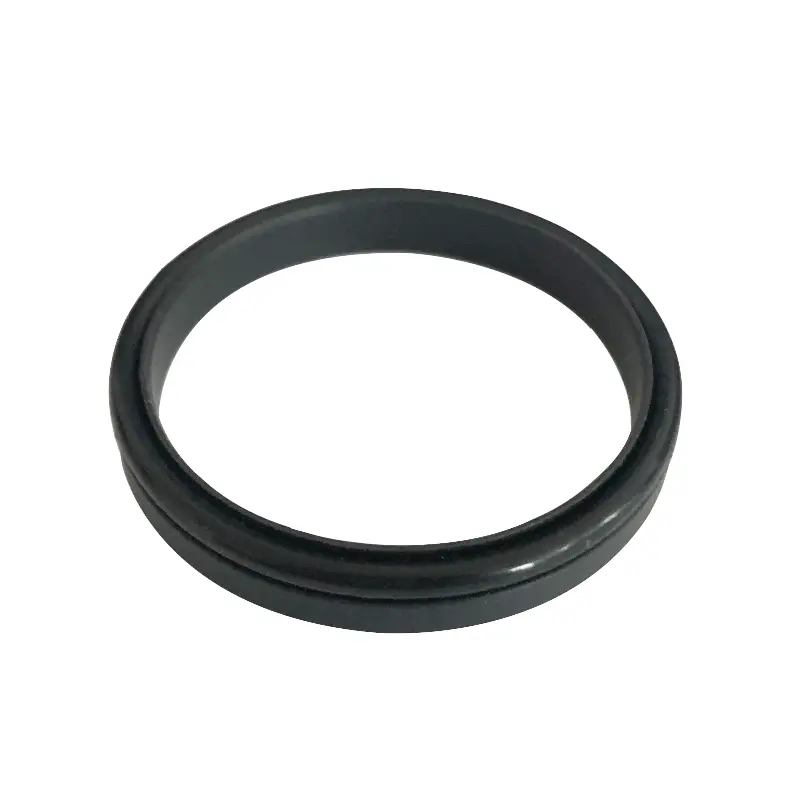

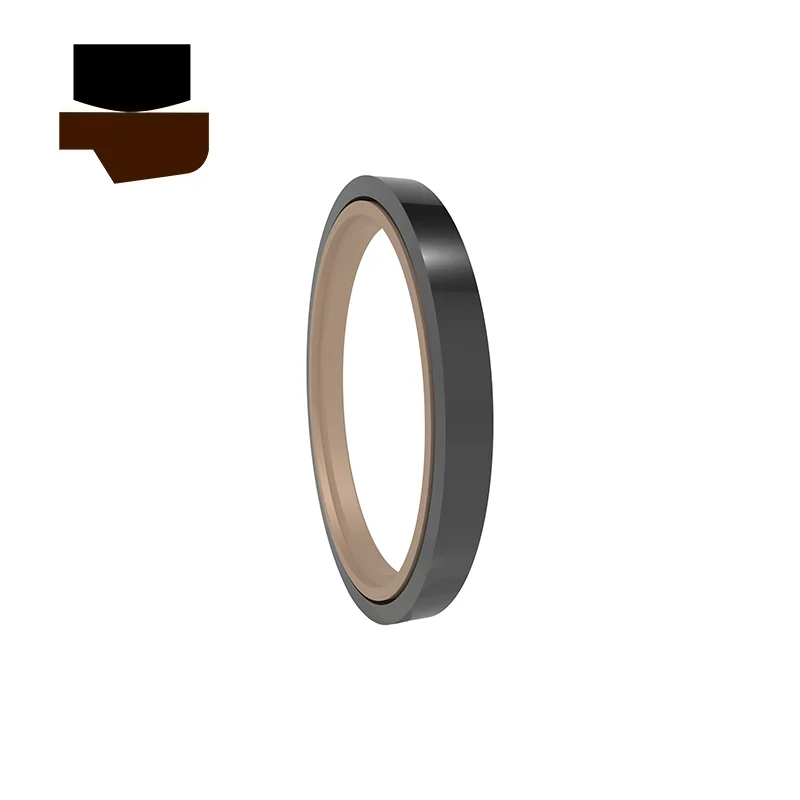

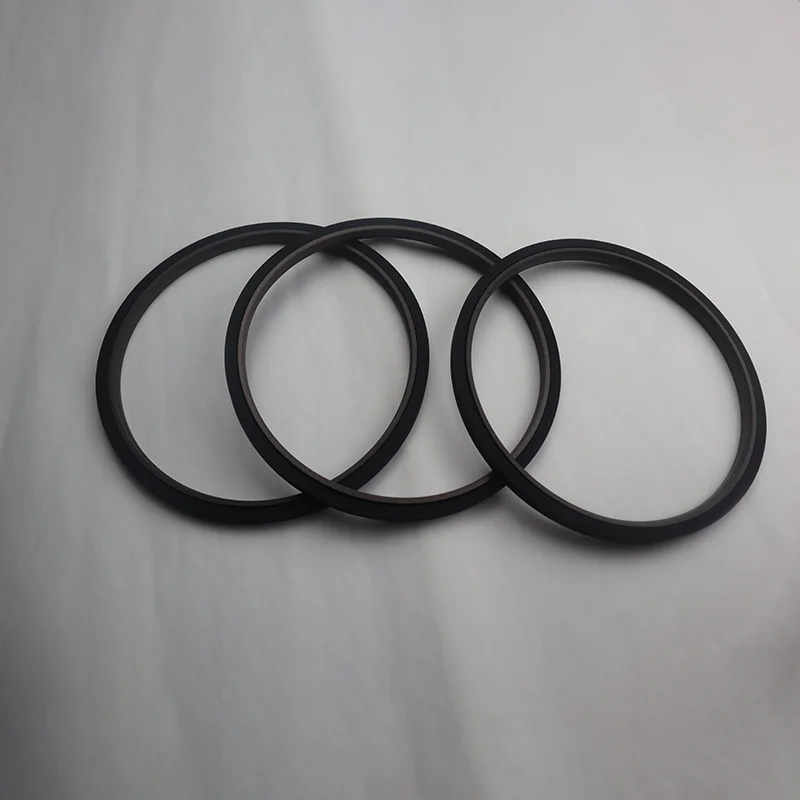

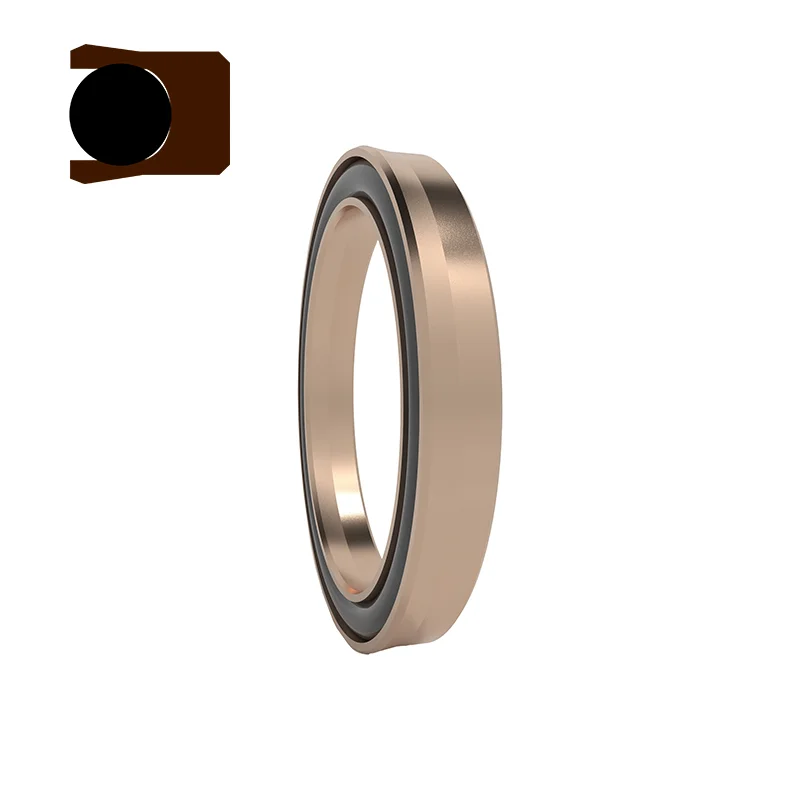

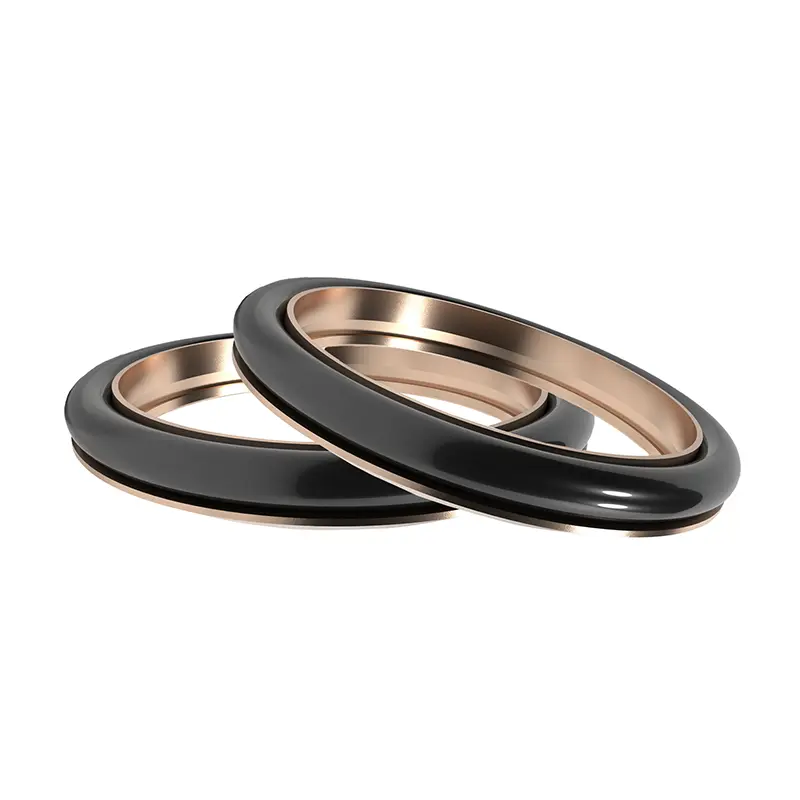

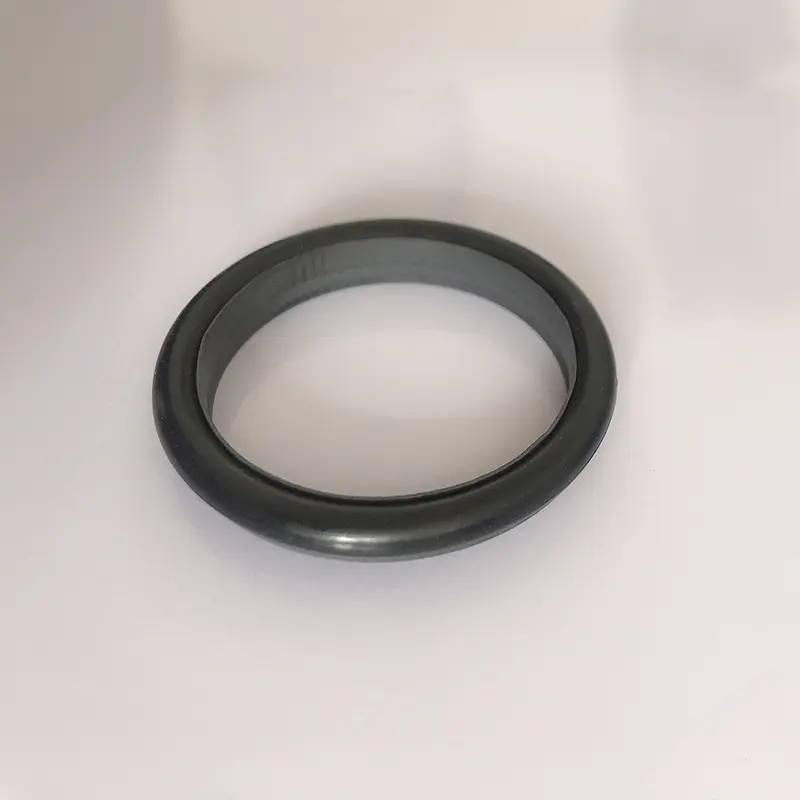

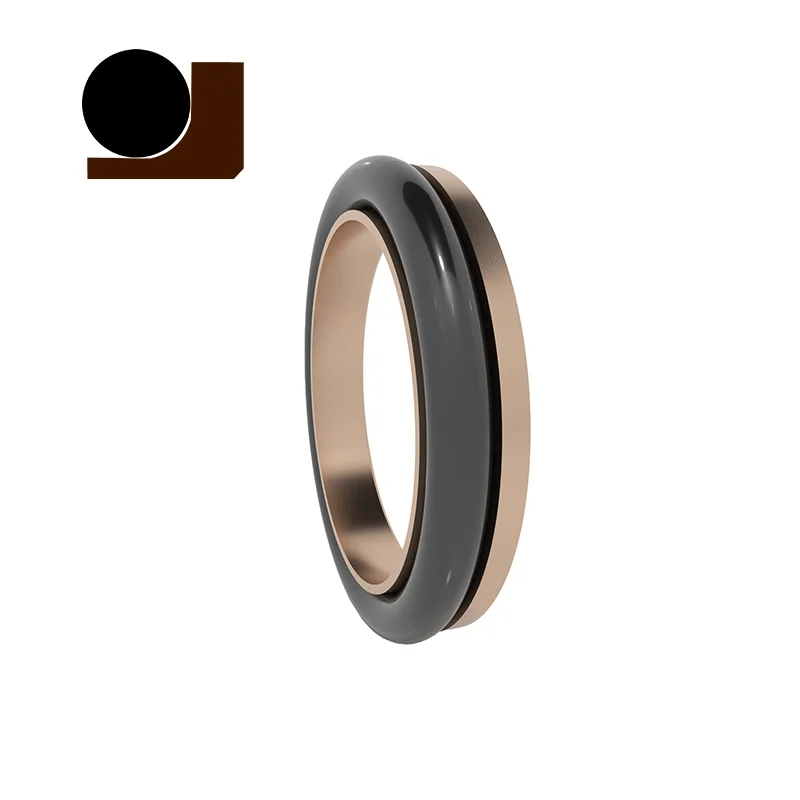

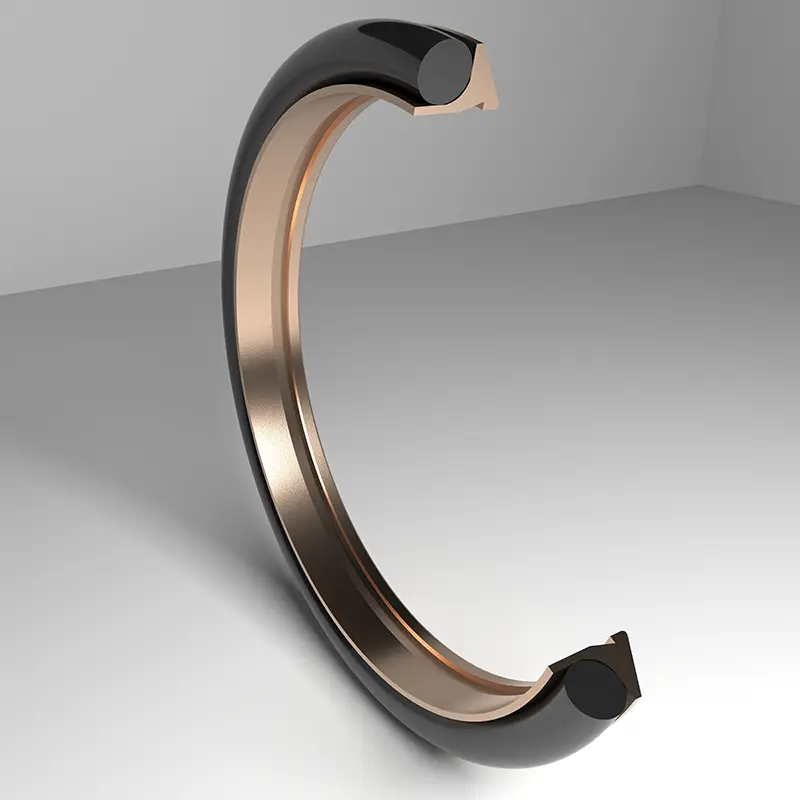

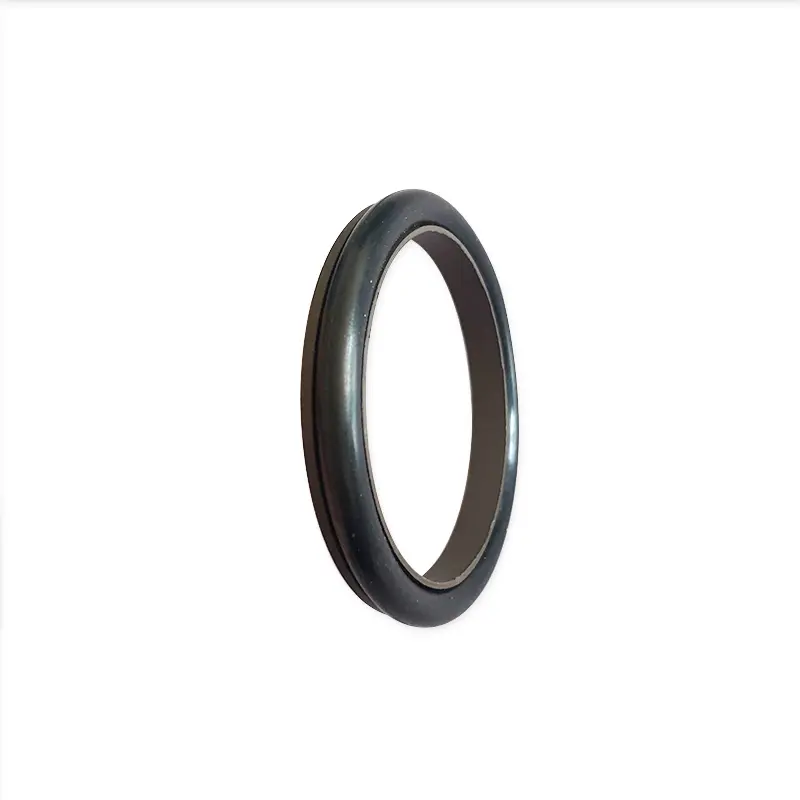

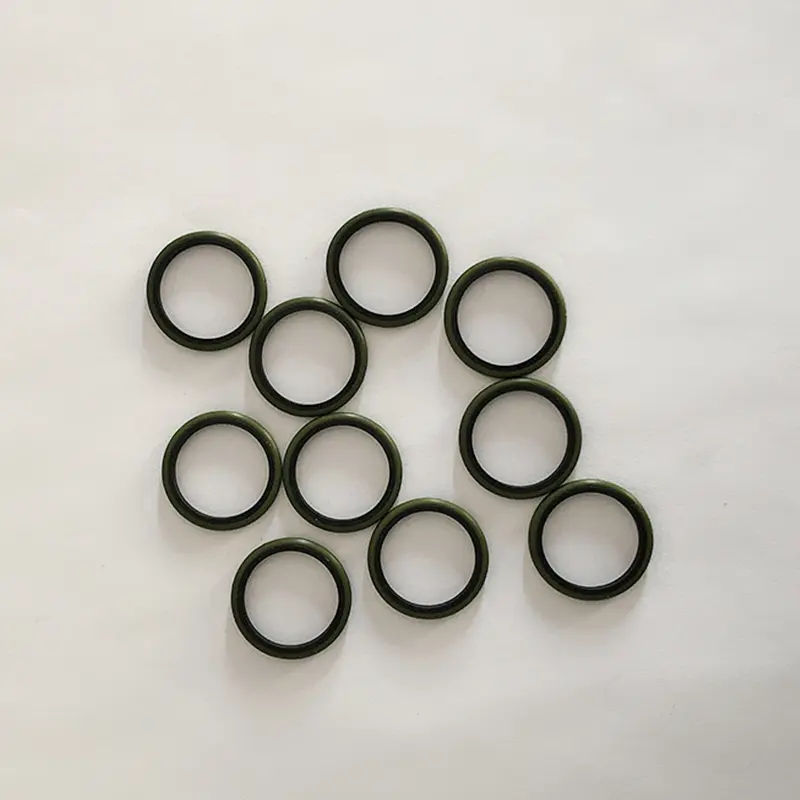

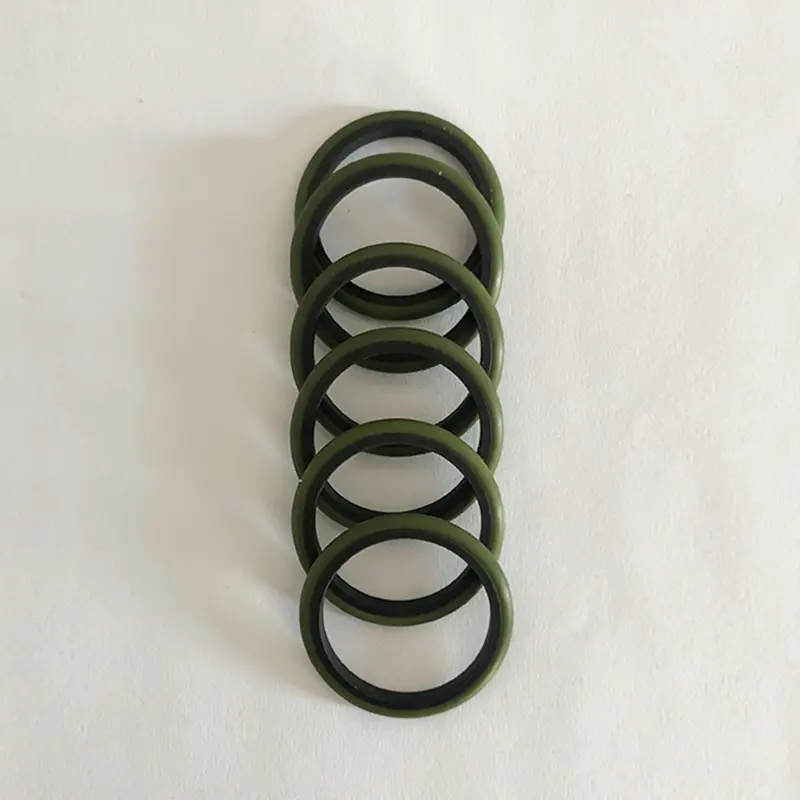

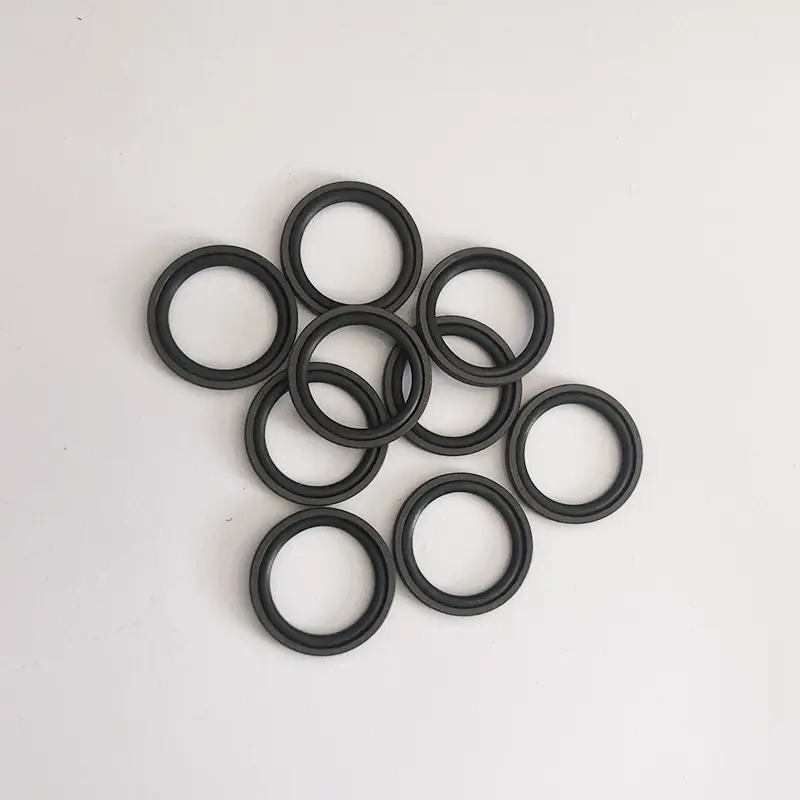

Ruichenが提供する高圧ピストンロッドシールは、PTFEシーリングリングとO字型のゴムリングで構成されています。これは、油圧式往復運動の一元配置シーリングに特別に使用されています。それらは、一致するOリングに応じてRC01-RC14シリーズに分けられます。作業中、Oリングはシーリングリングの摩耗を補うために放射状の力を提供し、シーリングリングの薄いリップデザインは適切です。 2つは協力して、優れたシーリング効果を作成します。
当社の高圧ピストンロッドシールは、工業用油圧システム、エンジニアリング機械の掘削機およびローダー、自動車の製造とメンテナンスの油圧部品、航空宇宙の着陸装置、アクチュエーター、油圧式のステアリングギアと造船の耐火性装置のダイキャスティングマシンとダイキャスティングマシンで広く使用されています。油圧システムの安定した動作を効果的に保証し、漏れを避けることができます。
製品機能とアプリケーション:
特徴:
1.高圧ピストンロッドシールは、油圧および空気圧の両方のアプリケーションに使用できます。
2。シーリングパフォーマンスは、高圧シーリング条件であれ、常に良好です。
3。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。
4.シールには、オイルフリーの潤滑シーリングに適した長い寿命があります。
5.小さな構造空間と簡単な設置とメンテナンス。
該当する労働条件:
高圧ピストンロッドシールの該当する労働条件(制限値は同時に表示されないはずです)
プロフィール | モデル | 圧力(MPA) | 温度(℃) | 速度(m/s) | メディア |
![]() |
RC01/RC02 | ≤70 | -35〜+100(O-ringNBRの一致) | ≤6 | 油圧油、炎遅延液(HFA/HFB)、ガスなど。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC03/RC04 | ≤100 | -35〜+100(O-ringNBRの一致) | ≤6 | 油圧油、炎遅延液(HFA/HFB)、ガスなど。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC05 | ≤200 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC06/RC07 | ≤100 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、ガスなど。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC08/RC09 | ≤200 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC10 | ≤260 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC11 | ≤60 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC11-B | ≤60 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC12 | ≤60 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、水など。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC13 | ≤20 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、ガスなど。 |
-20〜+180(OリングFKMのマッチング) | |||||
![]() |
RC14 | ≤20 | -35〜+100(O-ringNBRの一致) | ≤6 | ミネラルベースの油圧油、炎薄暗い液(HFA/HFB)、ガスなど。 |
-20〜+180(OリングFKMのマッチング) |
材料の選択:
1.一致するOリング材料を選択できます:R01ニトリルゴム(NBR)、RO2 Fluorubber(FKM)など。
2。シーリングリング材料:PTFE1、PTFE2、PTFE3、PTFE4、PUなど。
注文例:(一部のモデルのみが表示されます。特定の注文モデルについてはお問い合わせください)
注文モデルRC01-80x89.6x7.8-PTFE3-R01
モデルロッド直径x溝直径x溝幅PTFE3修飾PTFEマテリアルコードR01 Oリング材料コード
注文モデルRC03—80x89x10-PTFE3-R01
モデルロッド直径xグルーブ直径x溝幅PTFE3修飾PTFE材料コードR01-Oリング材料コード
注文モデルRC06—80x89.9x9.2-PTFE3-R01
モデルロッド直径x溝直径x溝幅PTFE3修飾PTFEマテリアルコードR01 Oリング材料コード
注文モデルRC08-80X90.2x11.2-PTFE3-R01モデル - ロッド直径x溝直径x溝幅 - マテリアルコード
仕様:
(一部のモデルのみが表示されます。特定の注文モデルについてはお問い合わせください)

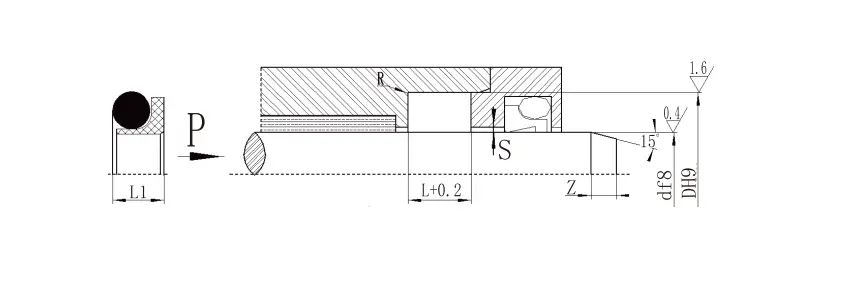

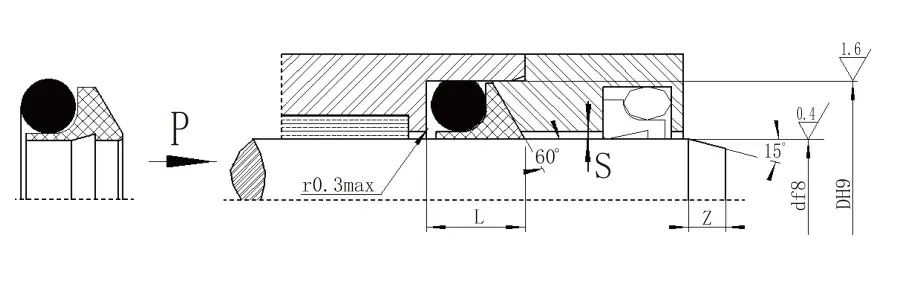

4.1 RC01仕様(仕様テーブルの任意のサイズの製品を生成できます) | ||||||||||
DF8 標準タイプ RC01 |
DF8 光負荷 RC01-Q |
DF8 重い負荷 RC01-Z |

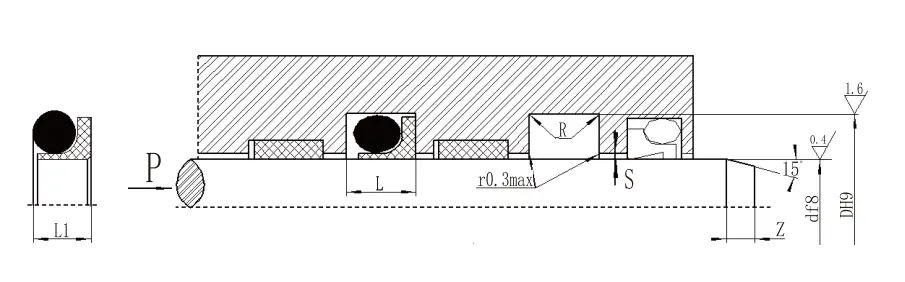

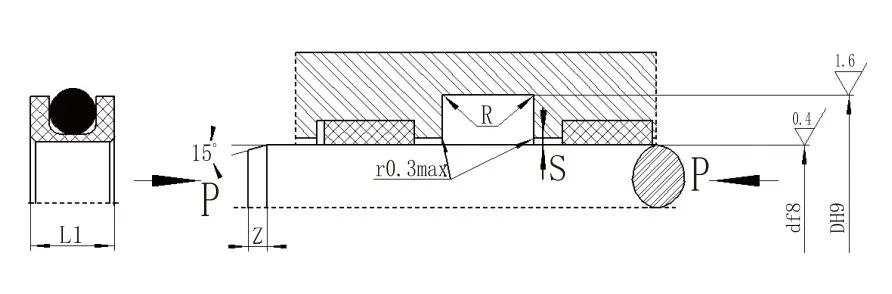

D H9 | L+0.2 | L1 | rマックス | Sマックス | Z分 | d0 | |
<20MPA | <40mpa | |||||||||
- | 5〜17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
5〜17.9 | 18〜39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18〜39.9 | 40〜108.9 | 5〜17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40〜108.9 | 109〜629 | 18〜39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
109〜629 | 630〜999 | 40〜108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630〜999 | 1000〜1599 | 109〜629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000〜1599 | ≥1600 | 630〜999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000〜1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
注:1。≤30mmの場合、Open Grooveを使用することをお勧めします。 | ||||||||||
2。積分(閉じた)グルーブシールの設置については、当社のインストールガイドを参照してください。 3。圧力> 40mpaの場合、シールのルート領域はH8/F8フィット耐性を使用します。 |
4.1 RC03仕様パラメーターテーブル(仕様テーブルの任意のサイズの製品を生成できます) | |||||||
D F8 | D H9 | L+0.2 | sマックス | Z分 | d0 |
|
|
<40mpa | <60mpa |
|
|||||
5〜17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
18〜39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
40〜108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
109〜670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
671〜999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
1000〜1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
> 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
注:1。圧力> 60MPaの場合、シールルートエリアはH8/F8フィット耐性を使用し、超高圧シールSMAX <0.05を使用します。 | |||||||
2。閉じた溝構造を使用する必要がある場合は、当社に相談してください。 |
4.1 RC06仕様(仕様テーブルの任意のサイズの製品を生成できます) | ||||||||||
D F8 標準タイプ RC06 |
D F8 光負荷 RC06-Q |
D F8 重い負荷 RC06-Z |
D H9 | L+0.2 | L1 | rマックス | Sマックス | Z分 | d0 | |
<20MPA | <40mpa | |||||||||
- | 4〜17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
4〜17.9 | 18〜39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18〜39.9 | 40〜106.9 | 4〜17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40〜106.9 | 107〜630.9 | 18〜39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
107〜630.9 | 631〜999 | 40〜106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
631〜999 | 1000〜1600 | 107〜630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000〜1600 | ≥1600 | 631〜999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
≥1600 | - | 1000〜1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
注:1。シャフト直径≤70mmの場合、開いたグルーブを使用することをお勧めします。積分(閉じた)グルーブシールの設置については、インストールガイドを参照してください。 | ||||||||||
2。圧力> 40mpaの場合、シールのルート領域はH8/F8フィット耐性を使用します。 |
4.1 RC08仕様(仕様テーブルの任意のサイズの製品を生成できます) | ||||||||||
標準タイプDF8 RC08 | 軽負荷DF8 RC08-Q | 重荷重DF8 RC08-Z | 溝の直径 D H9 | 溝の幅 L+0.2 |
シールの高さL1 | 丸い角rマックス | 放射状クリアランスsマックス | 面取り Z分 |
Oリングワイヤダイアム d0 | |
<20MPA | <60mpa | |||||||||
- | 5〜17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
5〜17.9 | 18〜39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
18〜39.9 | 40〜108.9 | 5〜17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
40〜108.9 | 109〜629 | 18〜39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
109〜629 | 630〜999 | 40〜108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630〜999 | 1000〜1599 | 109〜629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000〜159 | ≥1600 | 630〜999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000〜1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
注:1。閉じた溝が必要な場合は、当社に相談してください。 | ||||||||||
2。圧力> 60MPa、ルートH8/F8耐性を一致させる、超高圧シールSMAX <0.05。 |
