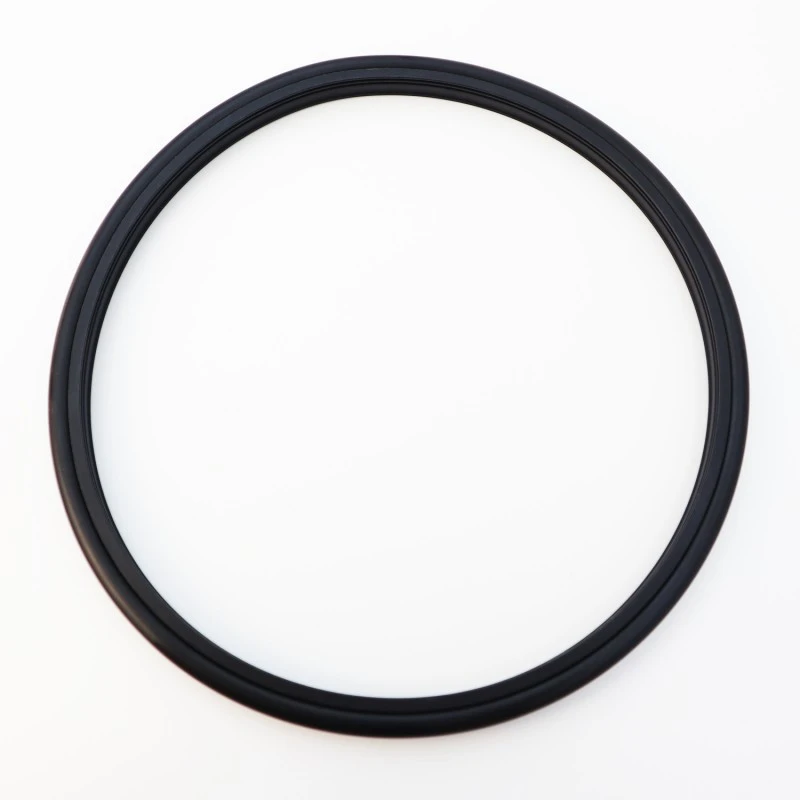

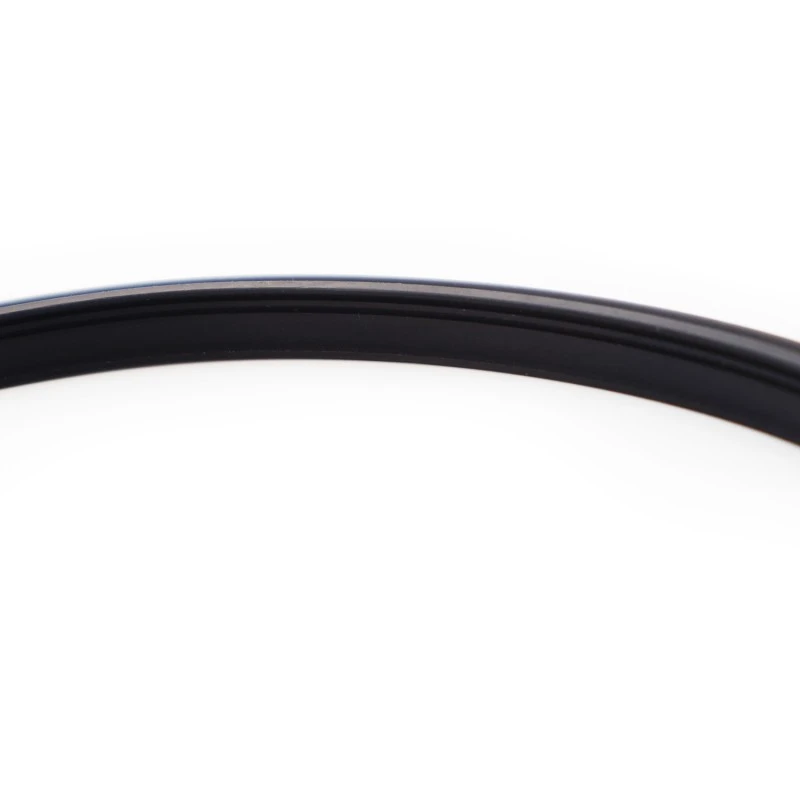

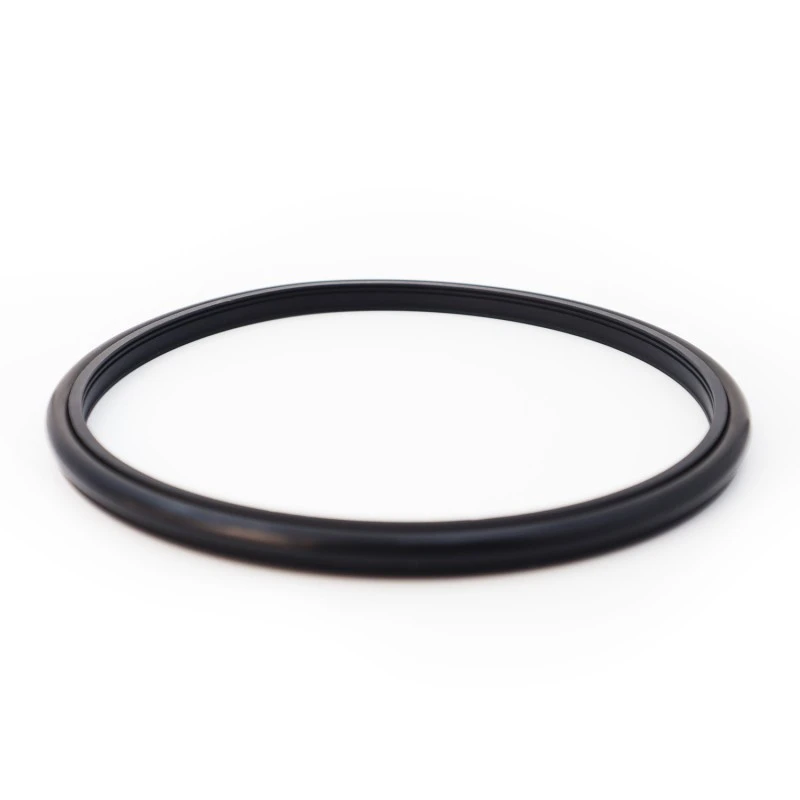

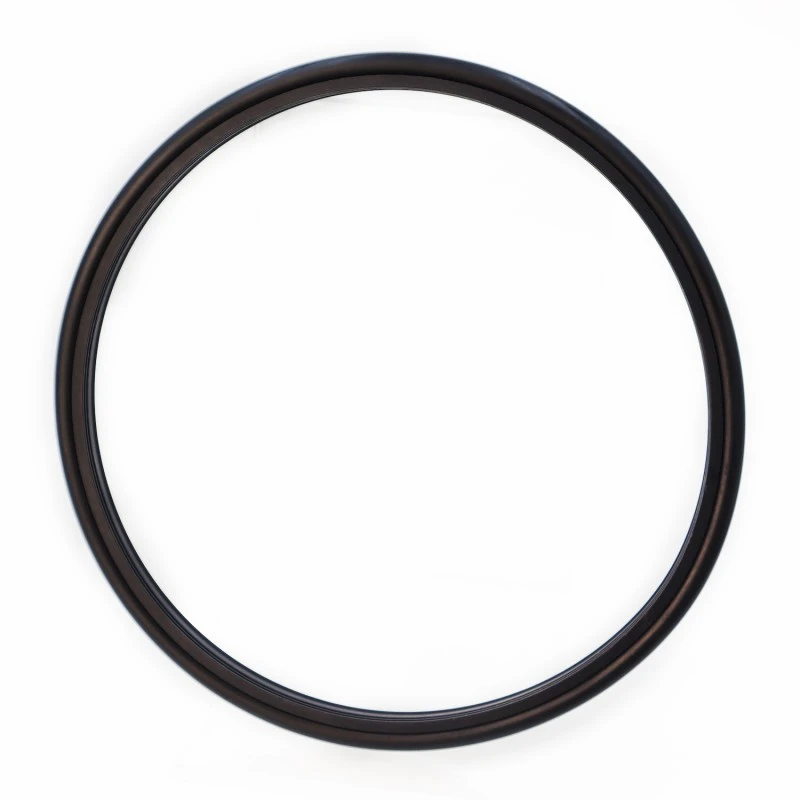

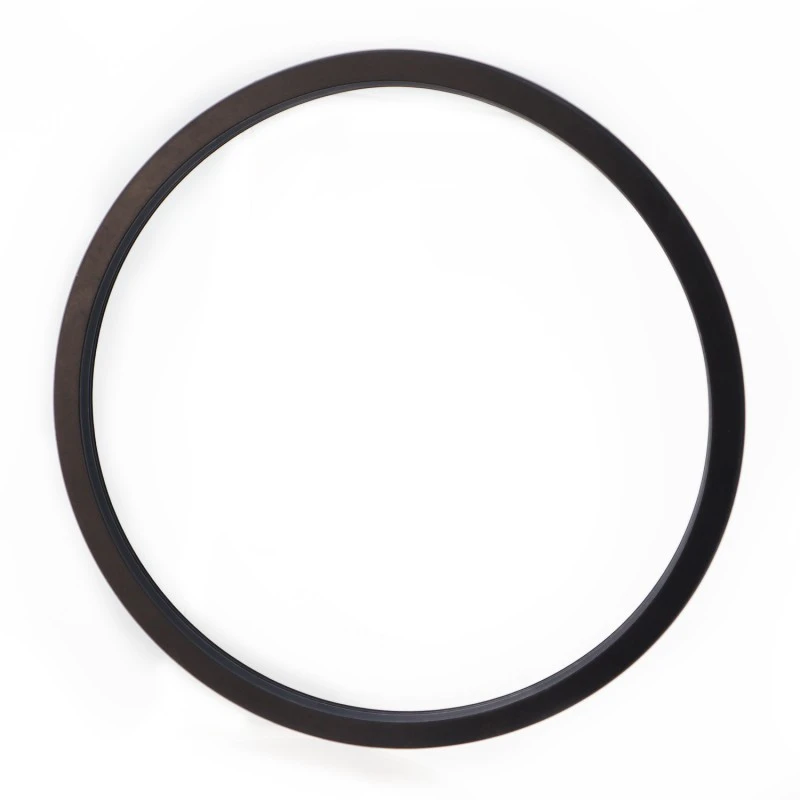

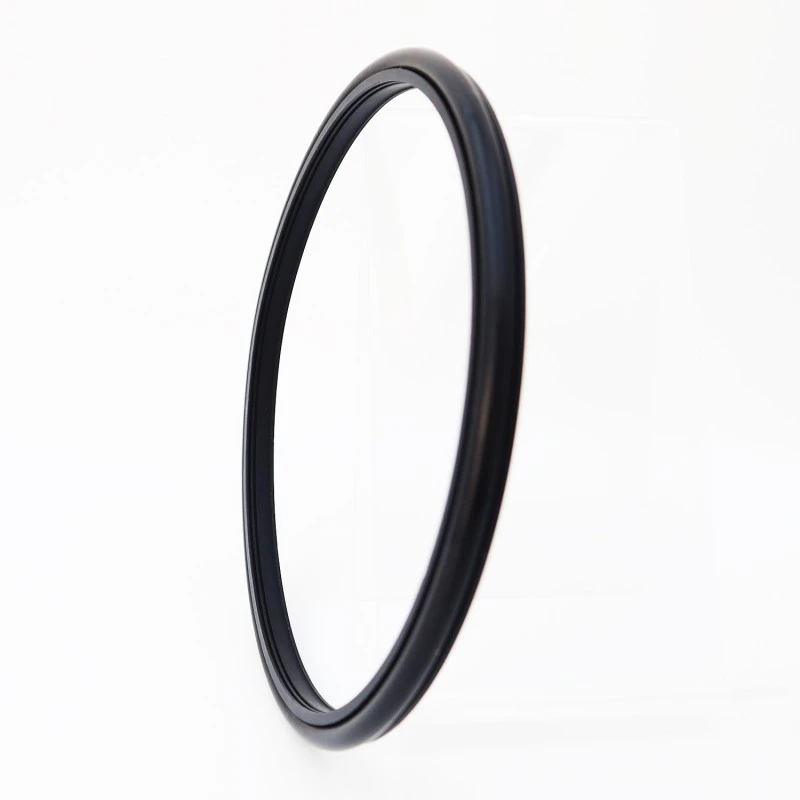

高圧セメントスラリー用シャフトシール: 高寿命、低摩擦、優れたシール性能、コンパクトな設計、簡単な設置、使用、メンテナンス。特殊なシールリップと最適化された厚さ設計により、セメントスラリーなどの過酷な媒体でも良好なシールを実現します。泥状媒体のシールに使用する場合は、2 つ (またはそれ以上) のシール間にグリース潤滑を行うことをお勧めします。
適用される動作条件（制限値が同時に発生しないようにする必要があります）
|
圧力/MPa |
温度 / ℃ |
速度/m/s |
中くらい |
|
|
往復運動 |
回転運動 |
|||
|
≤100 |
-35 ～ +100 (適合する NBR O リングを使用) |
≤6 |
≤2 |
水、泥、原油、作動油、エマルション |
|
-20～+200（適合OリングFKM使用時） |
||||
製品の使用中に質問や緊急事態が発生した場合は、いつでも Ruichen にご連絡ください。当社では、緊急の技術的問題に対応するため、24 時間年中無休の技術相談ホットラインを提供しています。
シールの漏れ、異常な磨耗、または何らかのパフォーマンス障害が発生した場合、当社のテクニカル サポート チームが電話または電子メールで直ちに対応プロセスを開始します。遠隔ビデオ診断や画像解析などにより事前の判断と解決策をご提供します。複雑な問題の場合は、48時間以内に予備分析レポートを提供し、必要に応じてエンジニアを現場に派遣して技術サポートを提供し、問題が完全に解決されるまで共同で問題を調査することをお約束します。
材料の選択
1. 適切な O リング材質には、R01 ニトリルブタジエンゴム (NBR)、R02 フッ素ゴム (FKM) などが含まれます。
2. シールリング材質: 標準材質 PTFE4、その他のオプション材質には PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 などが含まれます。
注文例
ご注文型式 RC2061-80*91.7*7.6-PTFE4-R01 型式 - 軸径 * 溝径 * 溝幅 - 材質コード

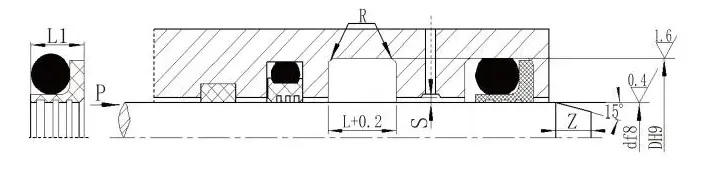

(a) オープン構造

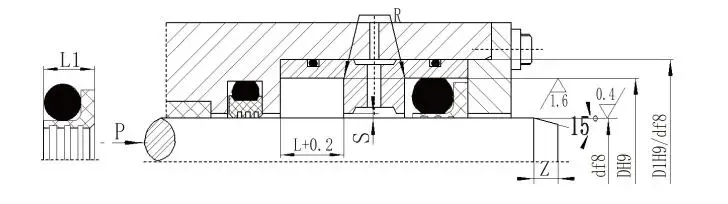

(b) 密閉構造
仕様（規定範囲内で任意のサイズを製作可能）
|
軸径範囲 標準タイプ d f8 RC2061 |
軸径範囲 重荷重タイプ d f8 RC2061-Z |
溝径 DH9 |
溝幅 L+0.2 |
シール幅L1 |
丸い角 Rmax |
ラジアルすきま Smax |
面取り ズミン |
Oリング線径 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5～15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16～38.9 |
5～15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39～107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
注: 1. シャフト直径 ≤ 30mm の場合、オープン溝設計を推奨します。
2. 回転シールに使用する場合、回転軸の表面硬度はHRC≧58を推奨します。
3. 圧力が 30MPa を超える場合、押出ギャップには H8/8 はめあいを推奨します。
