高圧シーリングガイド要素

プロのメーカーとして、当社は幅広い高圧シーリングガイド要素関連製品を持っています。これらはすべて、当社によって独立して開発されています。油圧シリンダーピストンとピストンロッドのサポート、ガイダンス、その他の機能を提供できます。各製品には独自の利点があります。それらのいくつかは、品質の国際的な高度なレベルに達し、設置が簡単で、耐摩耗性が発生しています。

当社の高圧シーリングガイド要素には、豊富な種類のタイプがあります。

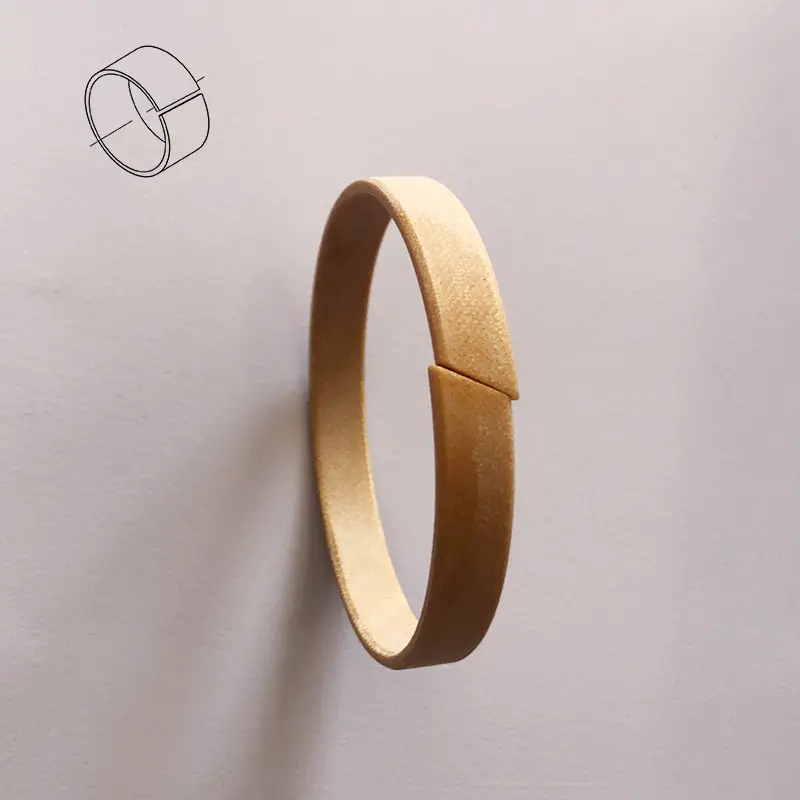

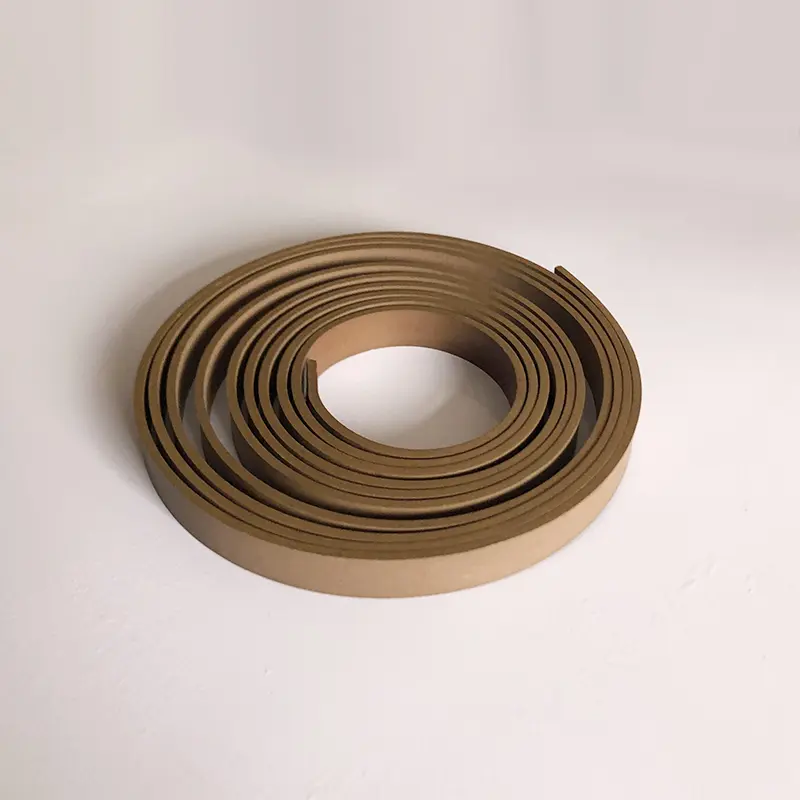

サポートリングは、油圧シリンダーの重要な基本コンポーネントです。 Ruichen Sealは、国際的なスライドリングの組み合わせシールとソフトサポート構造の開発に準拠するために、布強化フェノールサポートリング(ベルト)の開発に成功しました。長年の練習の後、品質は同様の外国製品の品質を超えており、ユーザーに好評を博しています。パフォーマンステーブルは参照に使用できます。

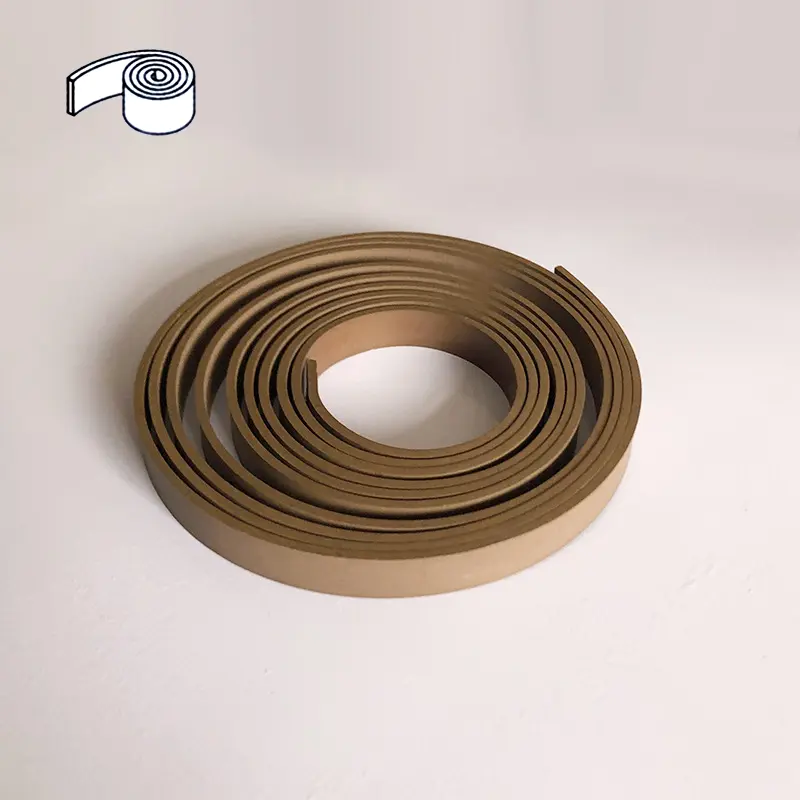

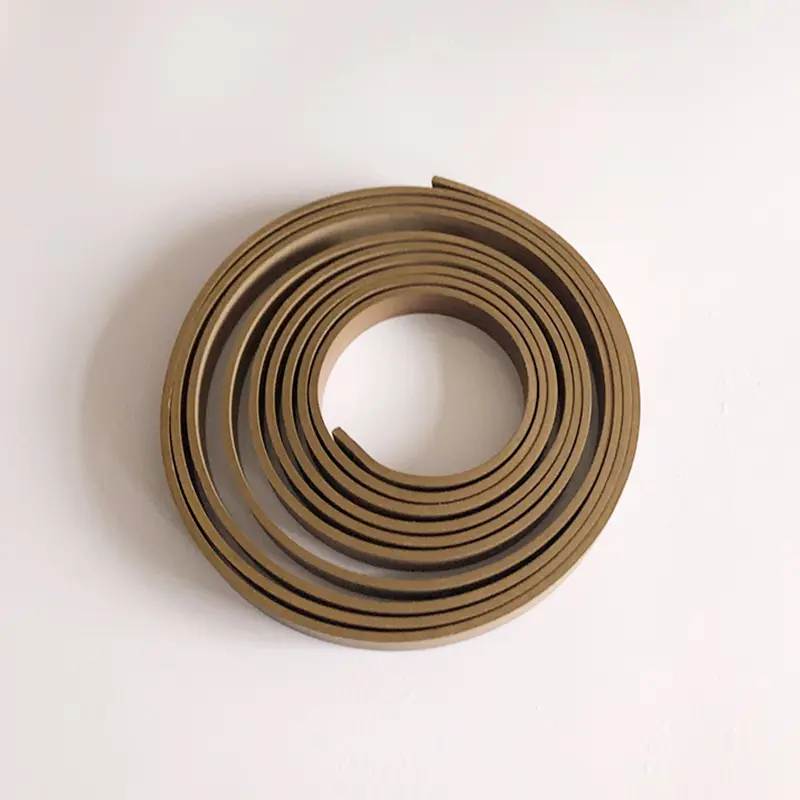

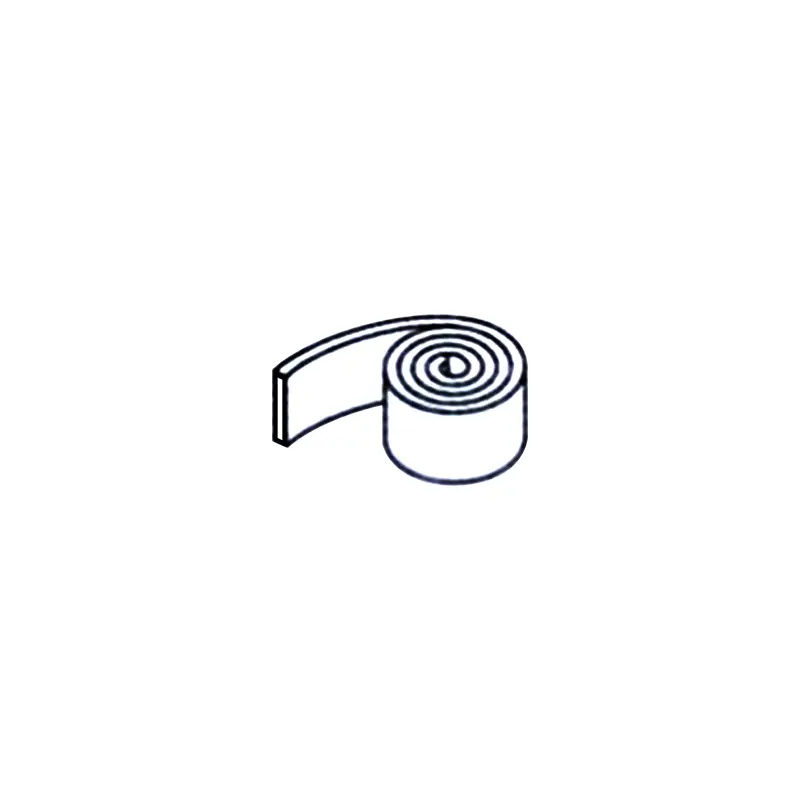

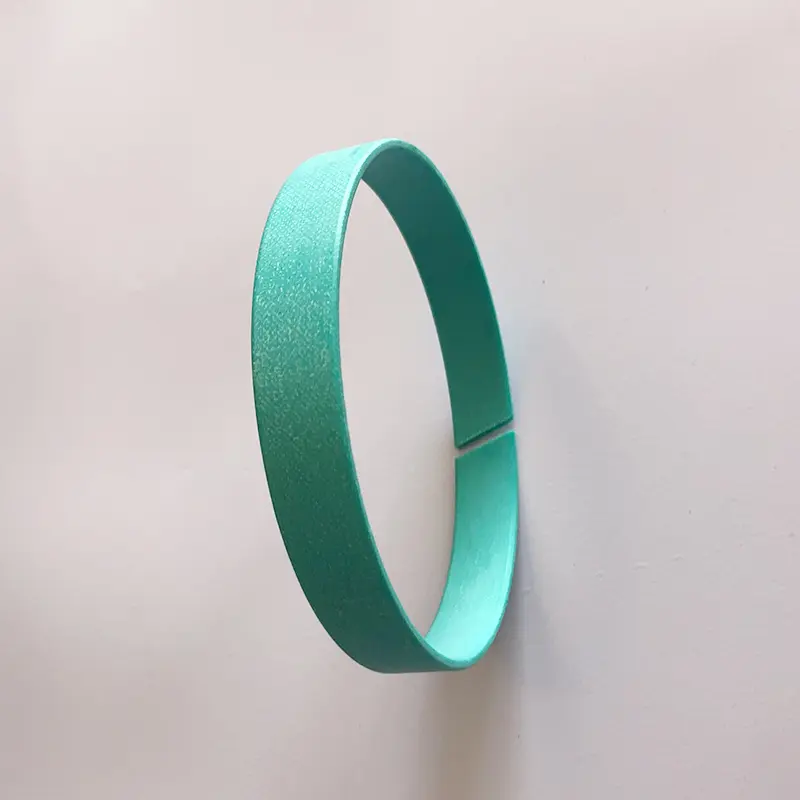

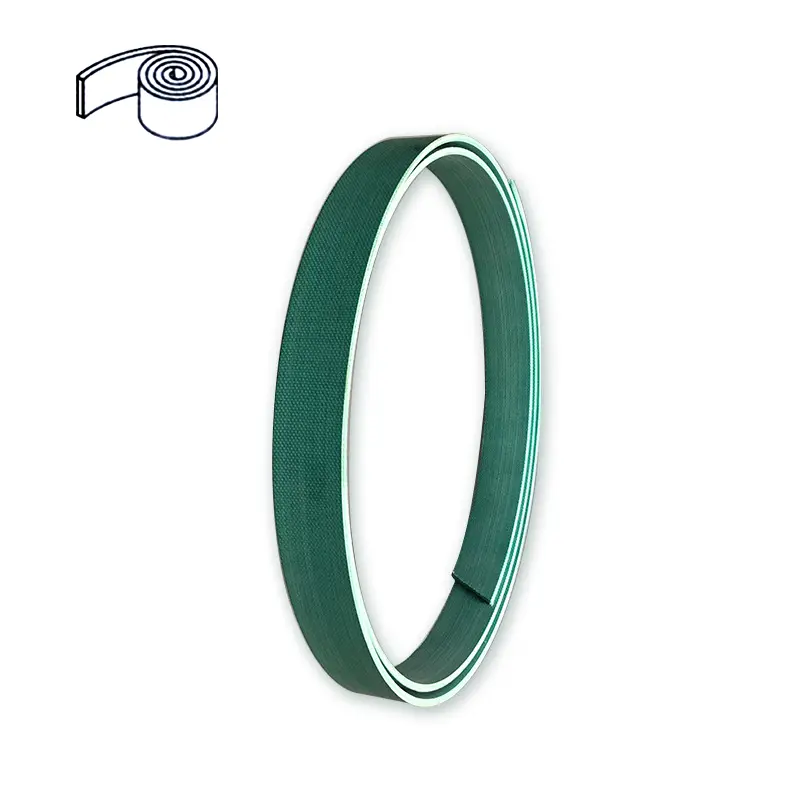

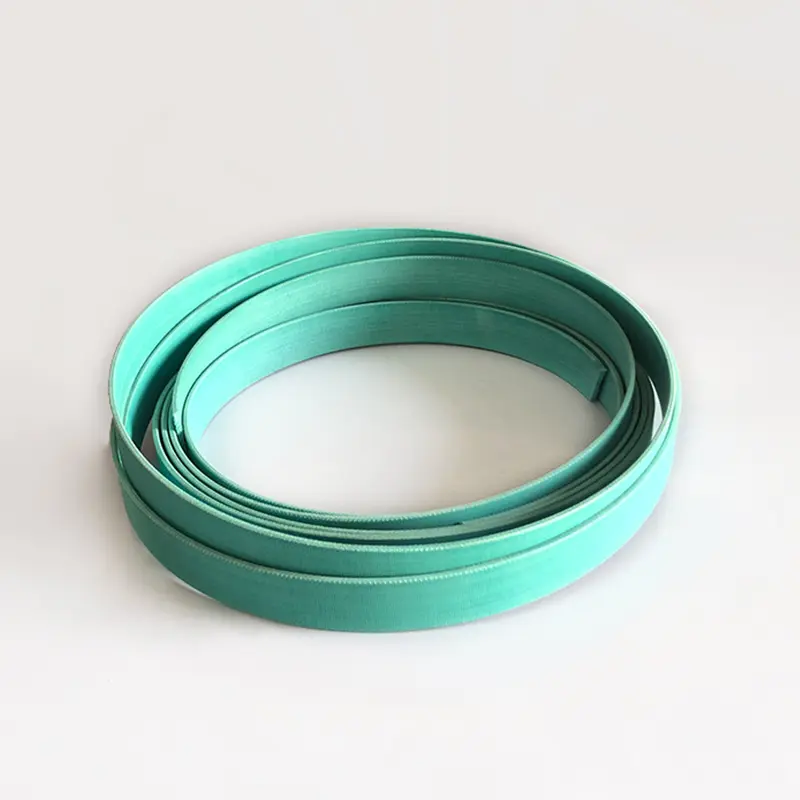

ガイドベルトに関しては、RC1081強化ポリテトラエチレンガイドベルトは、高い荷重をかけ、低い摩耗、低摩擦、忍び寄る特性を備えたPTFEなどにブロンズパウダーを追加します。 RC1082布強化フェノールガイドベルトは、フェノール布強化材料を採用しており、その放射状負荷含有能力はPTFEガイドベルトのそれよりも優れています。どちらもロールで供給されており、カットして設置しやすく、金属接触を避けることができます。 RCSおよびRCTガイドリングは、それぞれピストンロッドとピストンに使用されます。

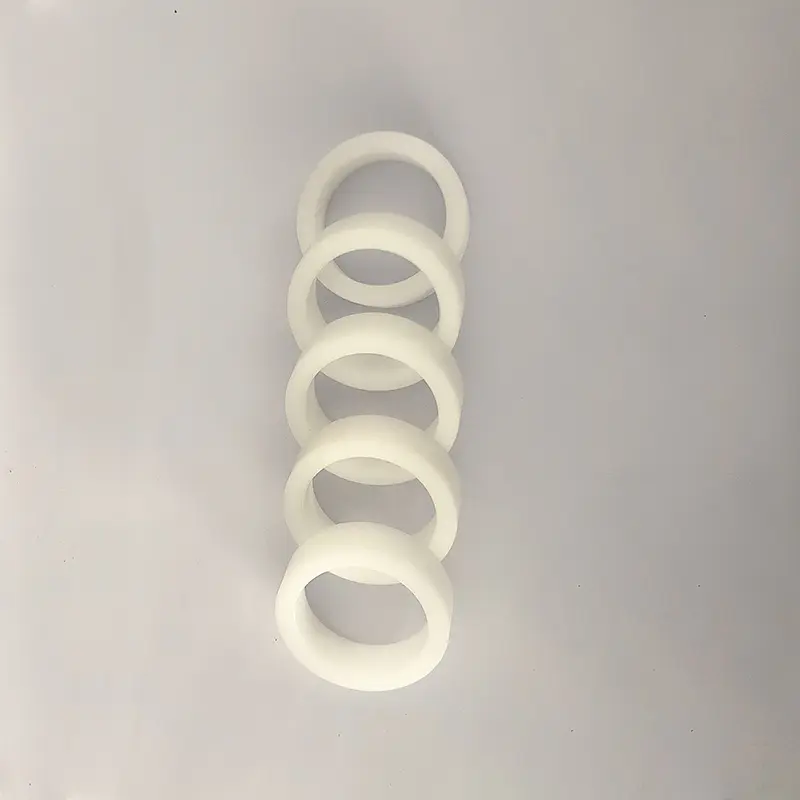

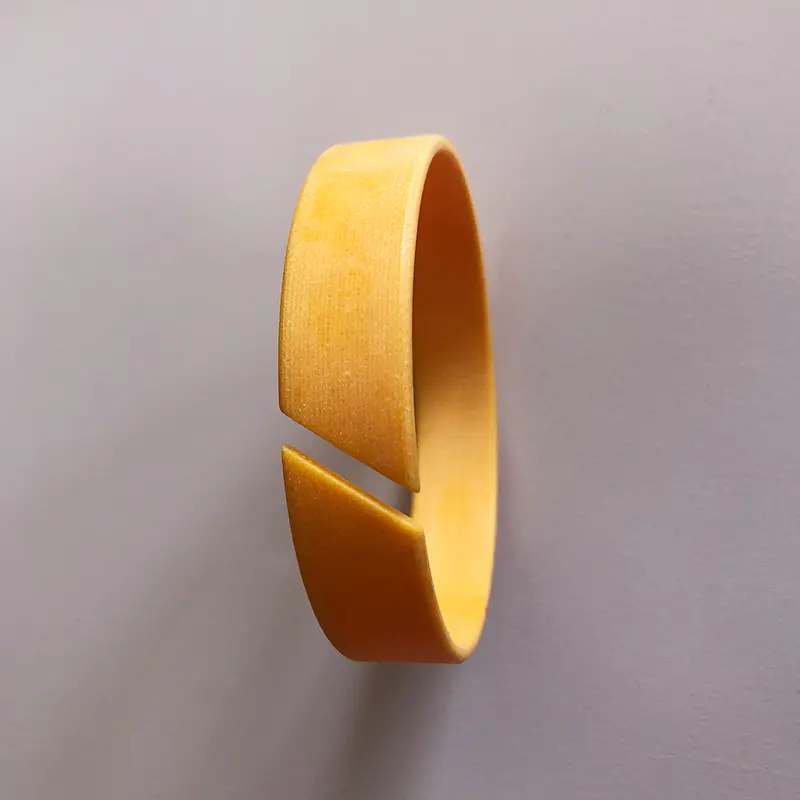

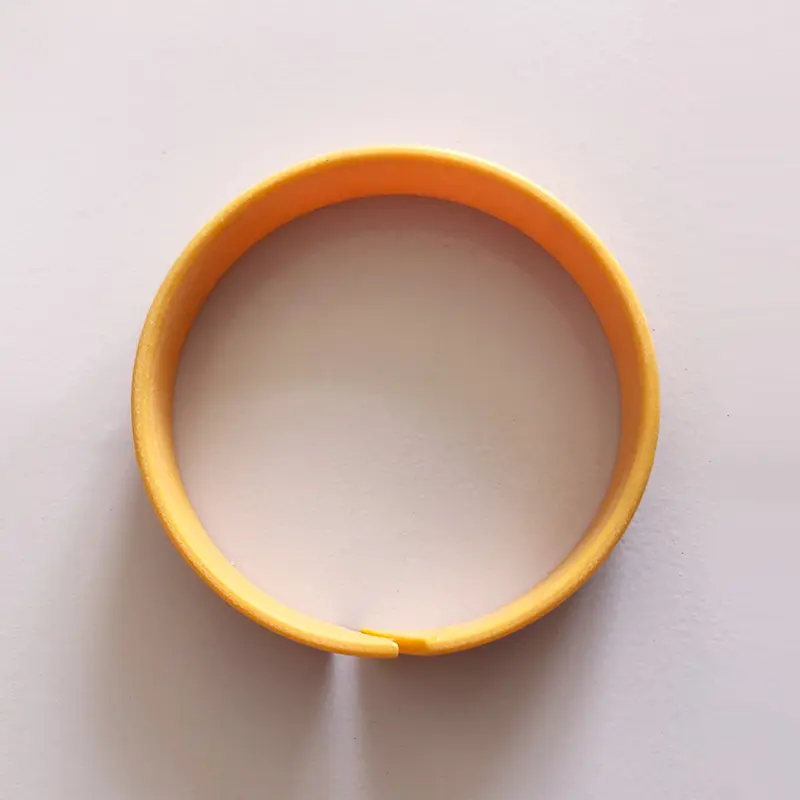

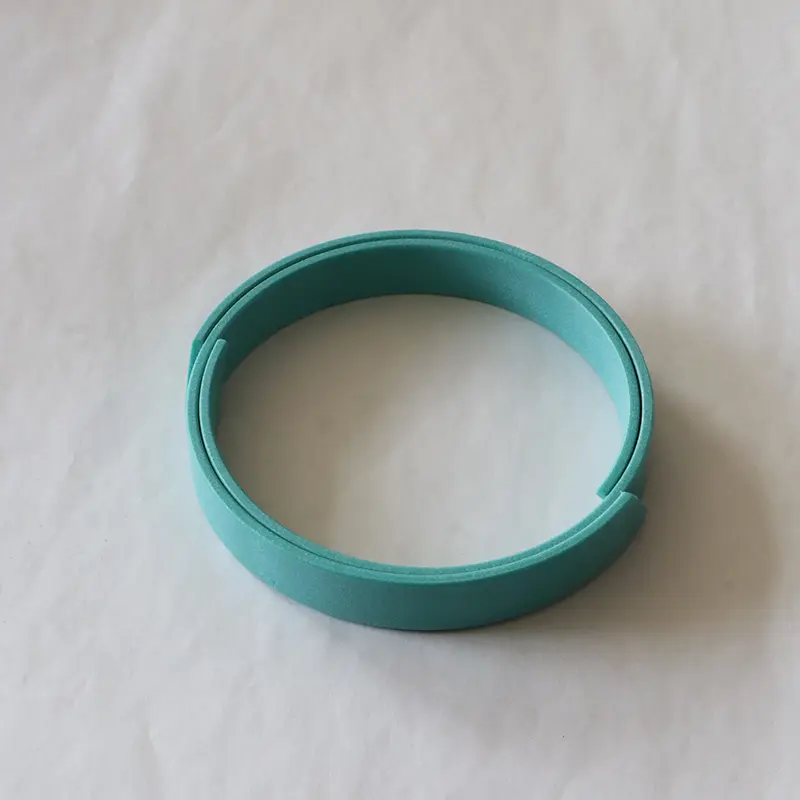

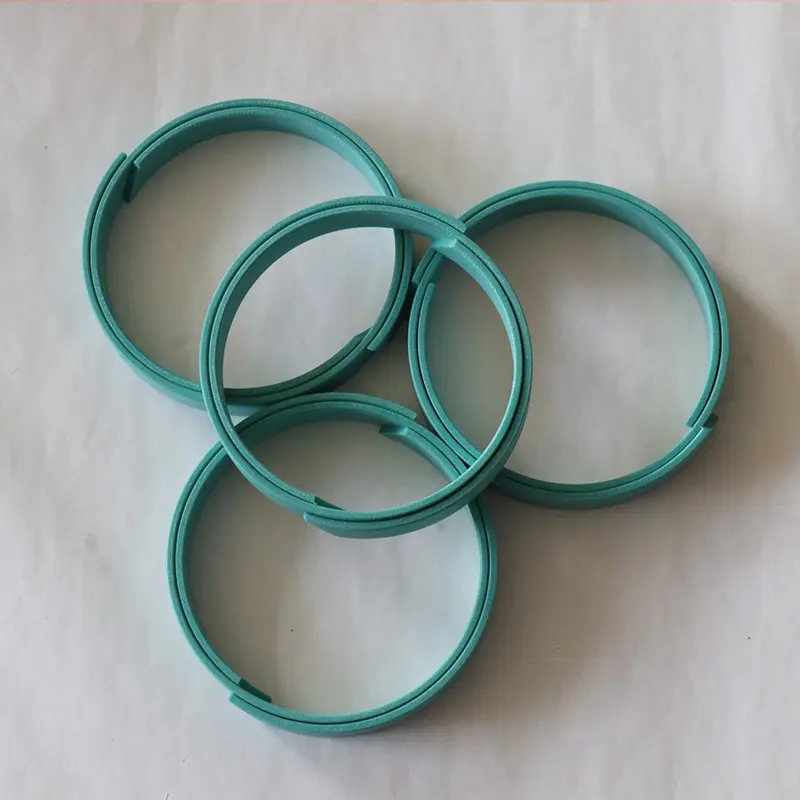

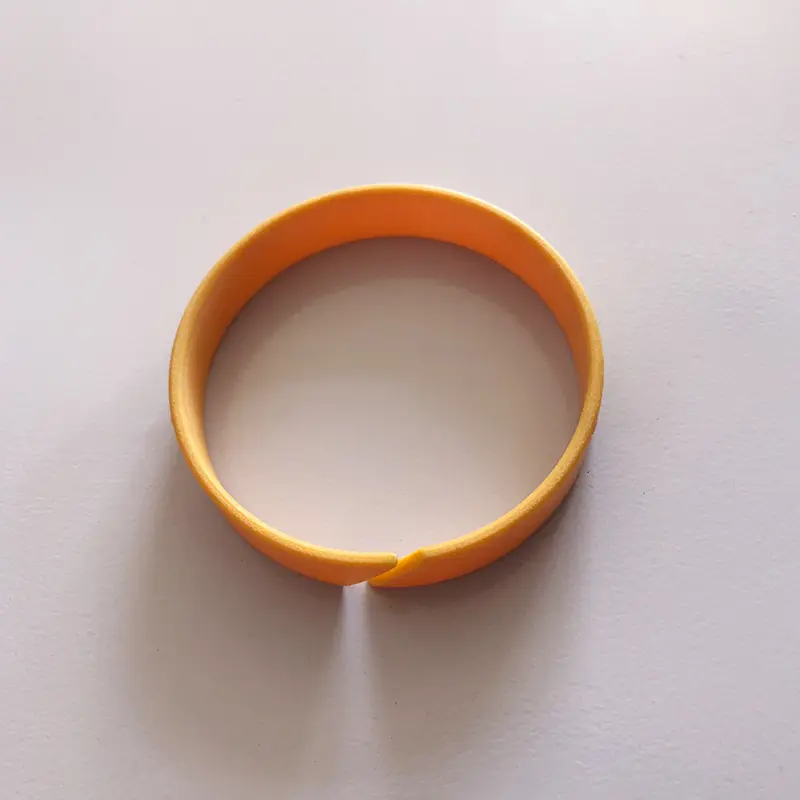

耐摩耗性のリングには、油圧シリンダー内のピストンまたはピストンロッドを正確に導き、金属接触を防ぐことができる放射状の力を吸収する機能があります。金属摩耗リングと比較して、非金属摩耗リングには、耐摩耗性、金属接触の回避、振動の抑制、より大きな放射状クリアランス、単純な溝、簡単な設置、およびメンテナンスコストの低さの利点があります。それらは広く使用されています。その中でも、布を強化したフェノールおよびPTFEガイドリングは、オンサイトの切断とすぐに使用できるタイプで利用できます。

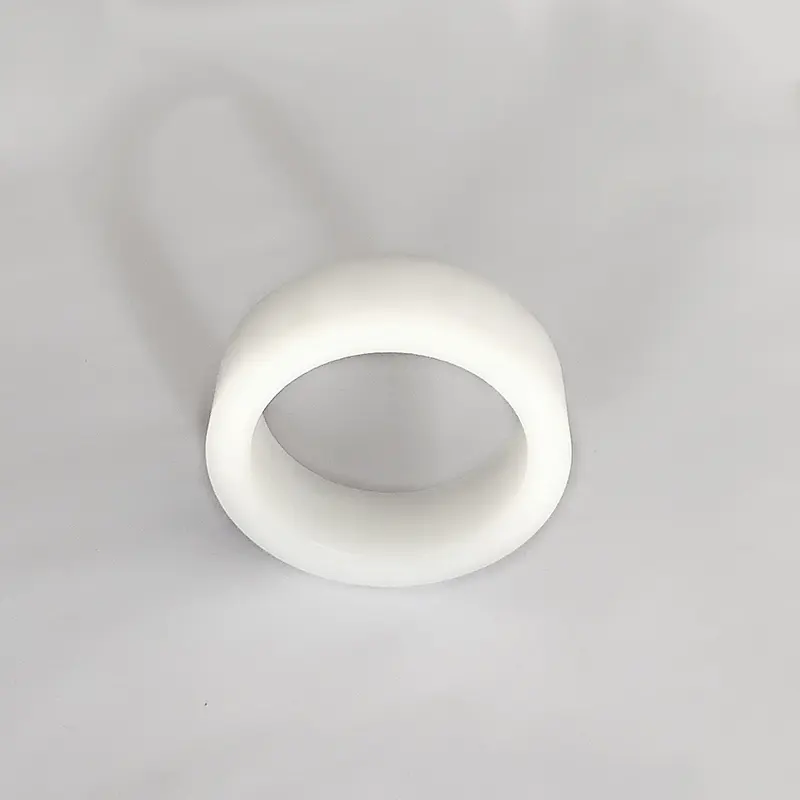

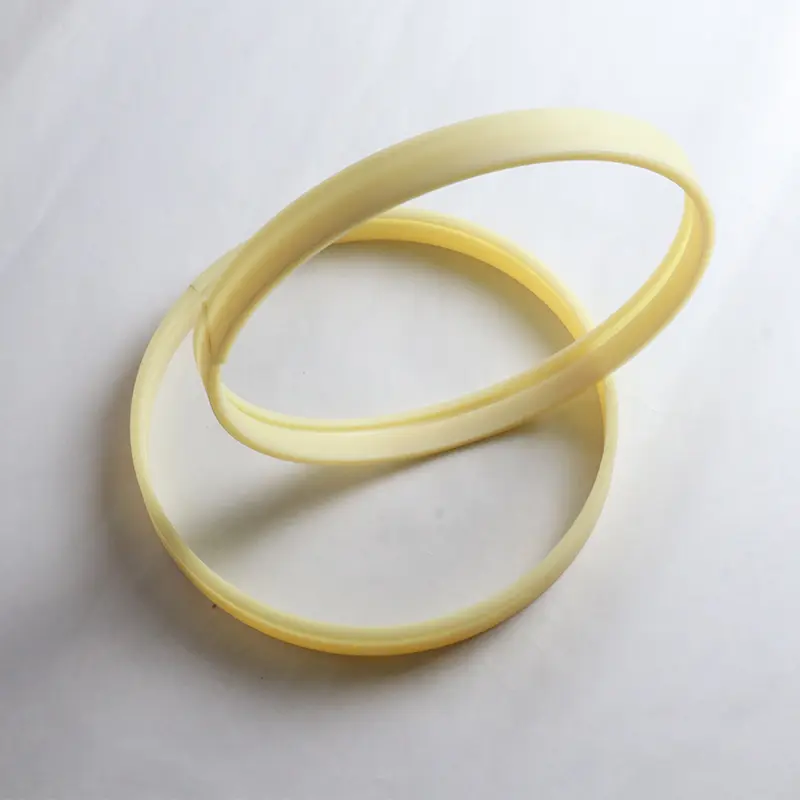

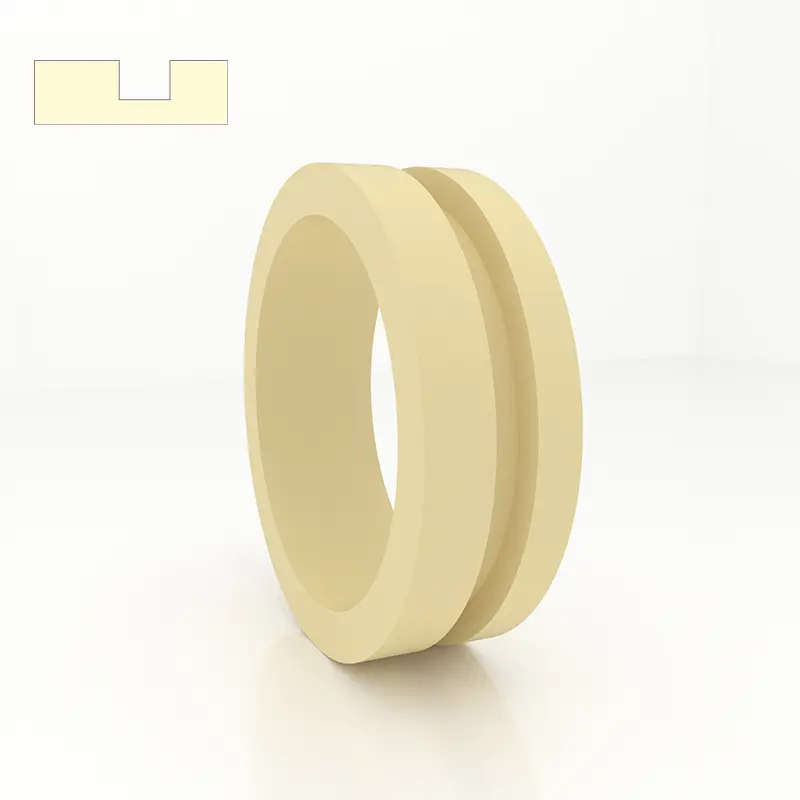

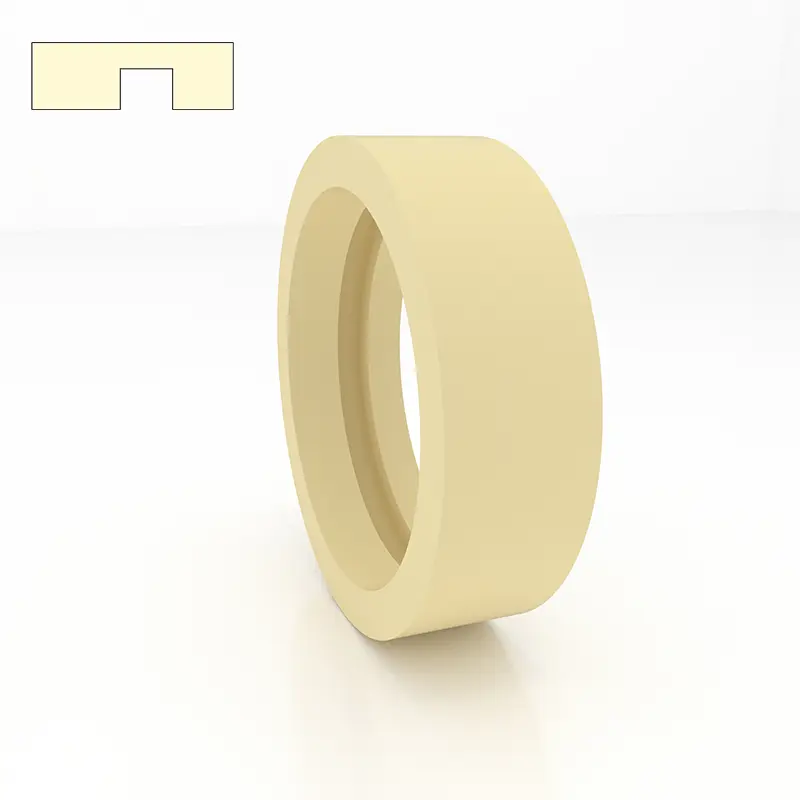

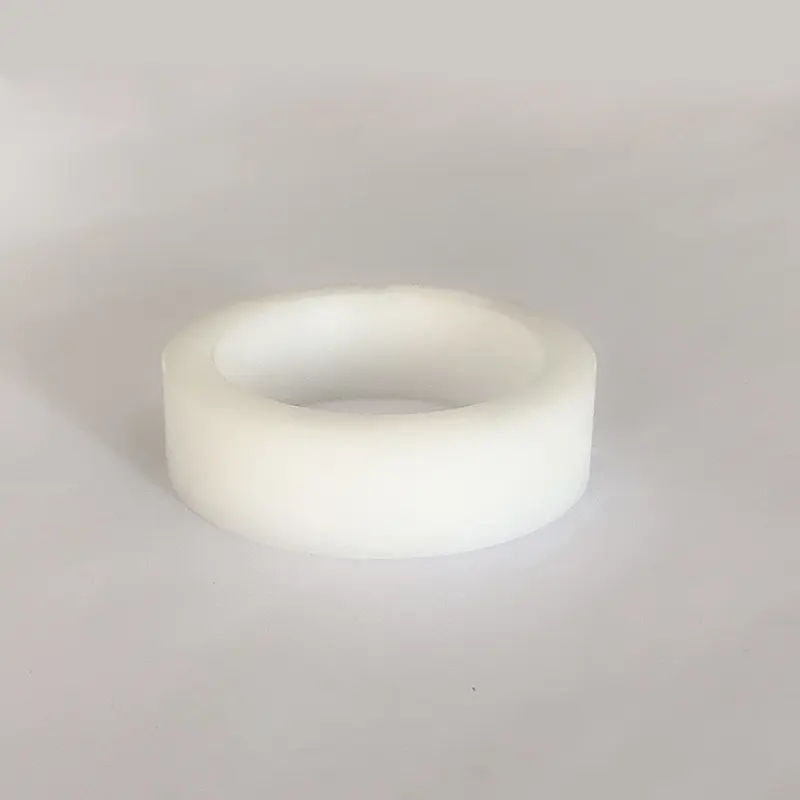

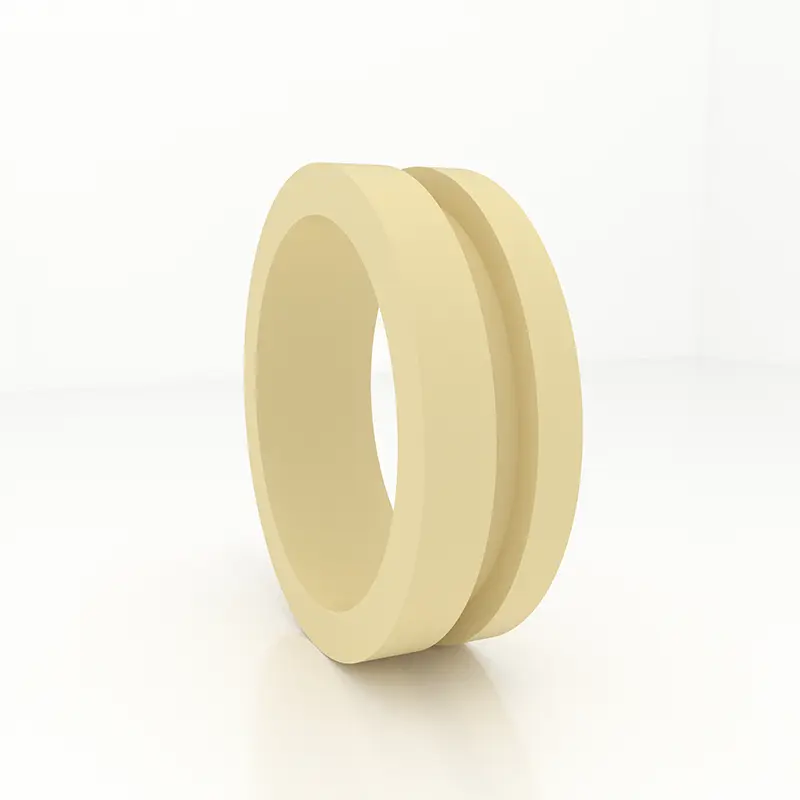

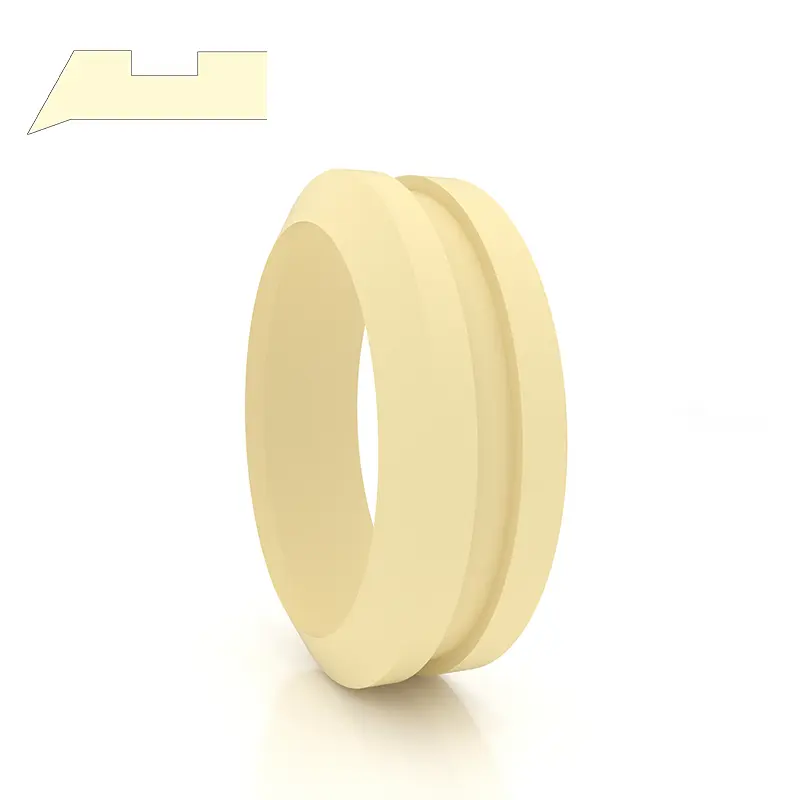

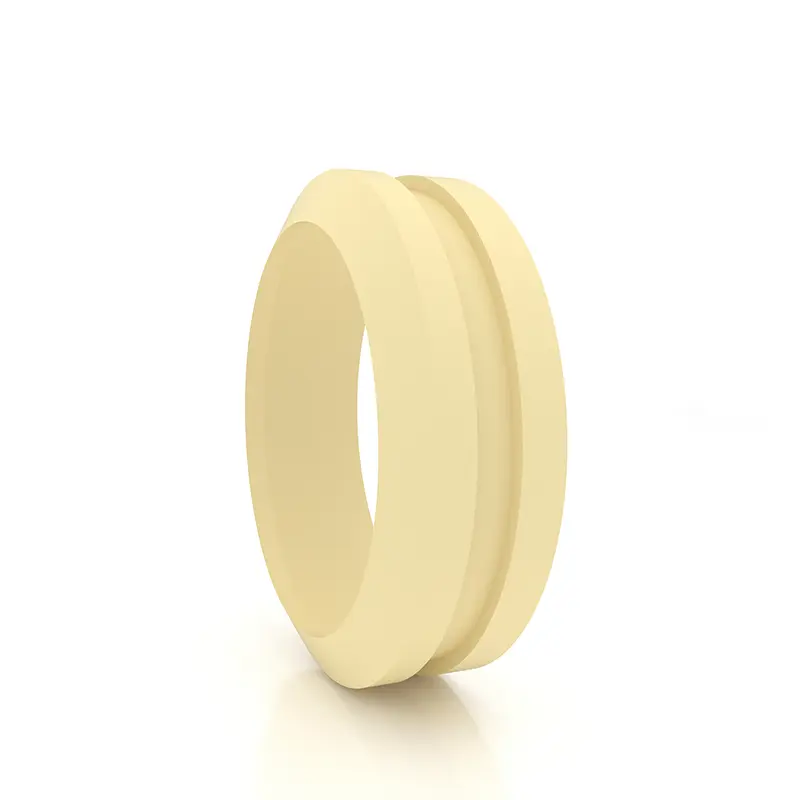

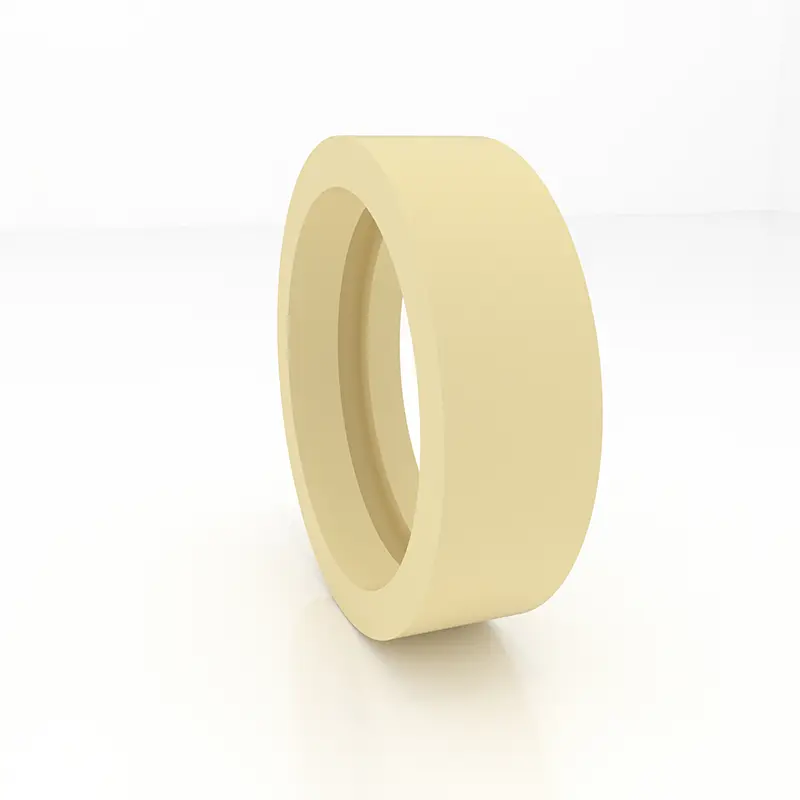

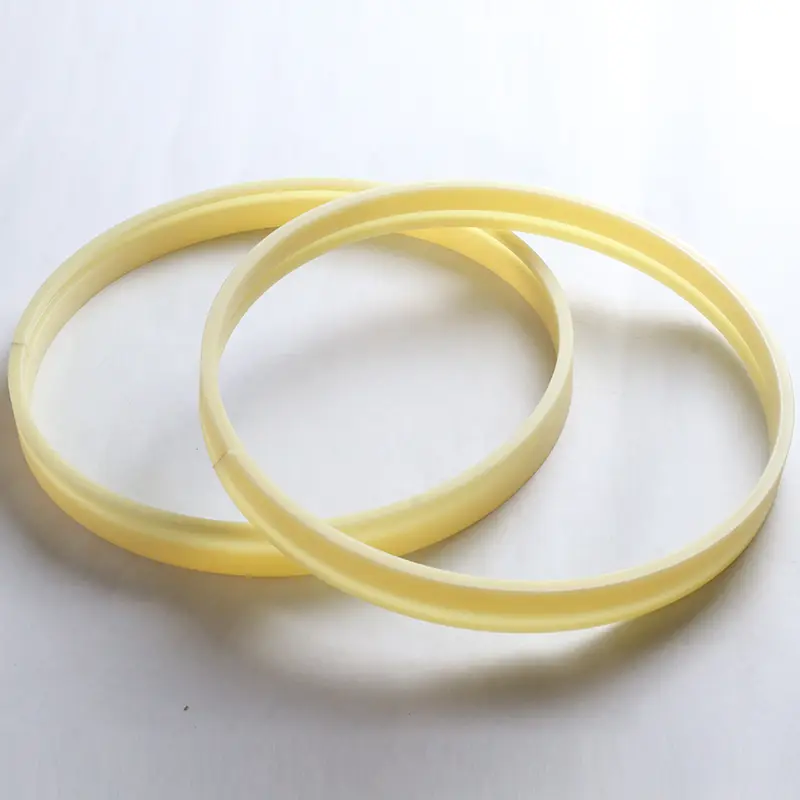

ガイドスリーブに関しては、GFAIはピストンロッドに使用され、サポート、ガイド、および防塵機能があります。 GFIはピストンロッドにも使用され、サポートとガイドの役割を果たしています。 GFAはピストンに使用され、サポートとガイドを提供します。これらの製品は、あらゆる面で油圧シリンダーが安定に動作するのに役立ちます。


製品機能とアプリケーション:

注文例:

PTFEガイドテープの順序付け例RC1081-9.7x2.5

フェノールクロスガイドテープの順序付け例RC1082-9.7x2.5

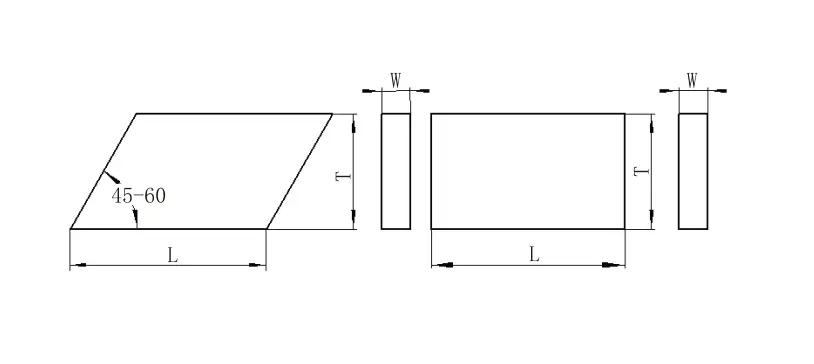

切断長の計算

シャフトの場合:l = 3.1(d+w)穴の場合:l = 3.1(d-w)

L ---リングの長さD ---シャフト直径D ---穴の直径W ---リングの厚さZ ---カットクリアランス

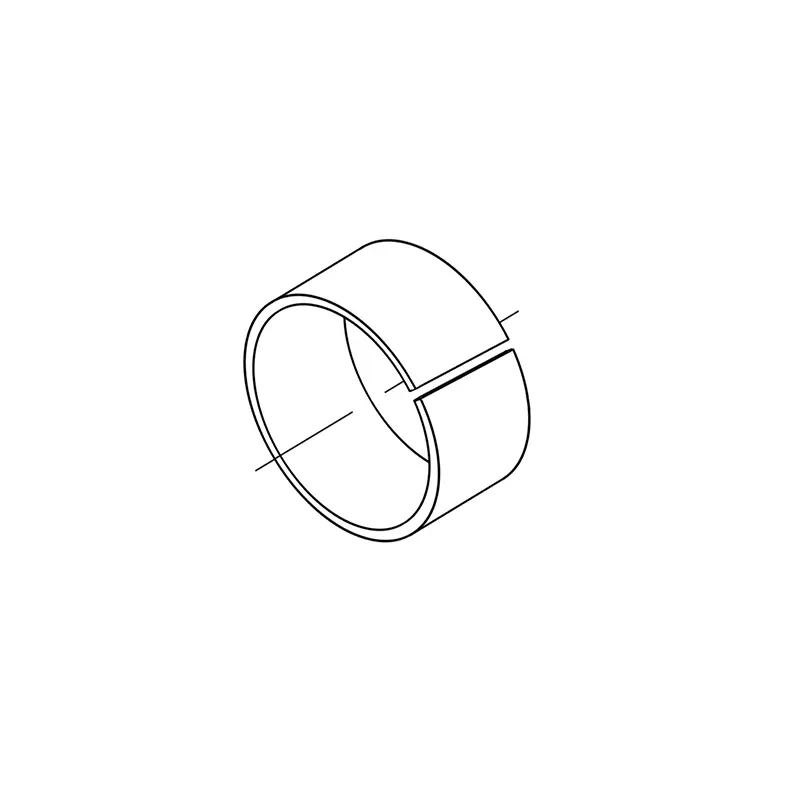

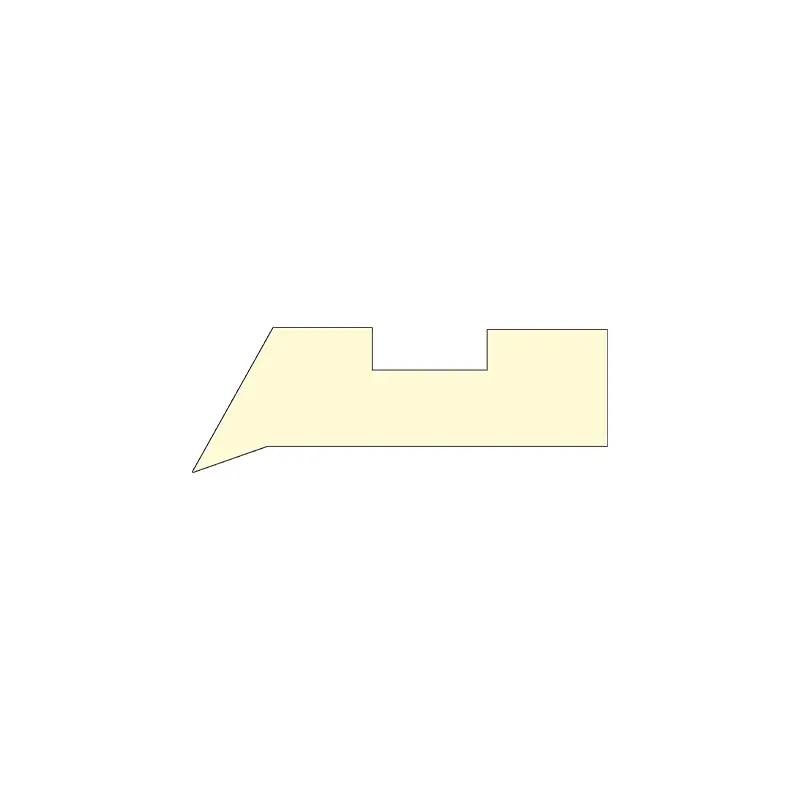

ガイドスリーブgfai

1。パフォーマンスと使用:ガイドスリーブGFAIは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブです。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+225℃(PTFEは120℃を超えて使用されます)。

4。設計標準:設計と選択の際には、FAIシリーズのHunger Companyを参照してください。

5。マーキングと順序付け方法:ガイドスリーブGFAIには注文番号が付いています、例:GFAI-0600PTFE

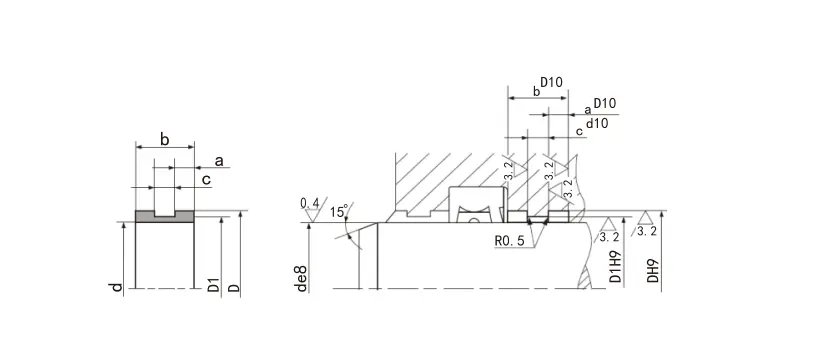

ガイドスリーブGFI

1。パフォーマンスと使用:ガイドスリーブGFIは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブです。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+255℃(PTFEは120を超えて使用されます℃)

4。設計標準:設計と選択の場合は、HungerのFIシリーズを参照してください。

5。マーキングと順序付け方法:ガイドスリーブGFIには注文番号が付いています、例:GFI-0360PA

ガイドスリーブGFA

1。パフォーマンスと使用:ガイドスリーブGFAは、ピストンをサポートおよびガイドするピストン用のガイドスリーブです。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+255℃(PTFEは120を超えて使用されます℃)

4。設計標準:設計と選択の場合は、HungerのFAシリーズを参照してください。

5。マーキングと順序付け方法:ガイドスリーブGFAには注文番号が付いています、例:GFA-0560PA

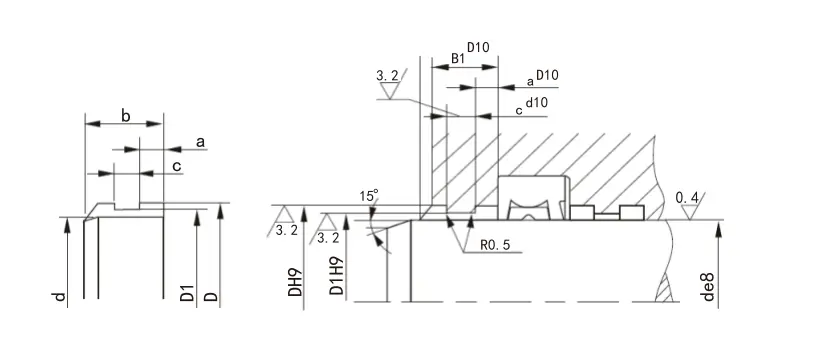

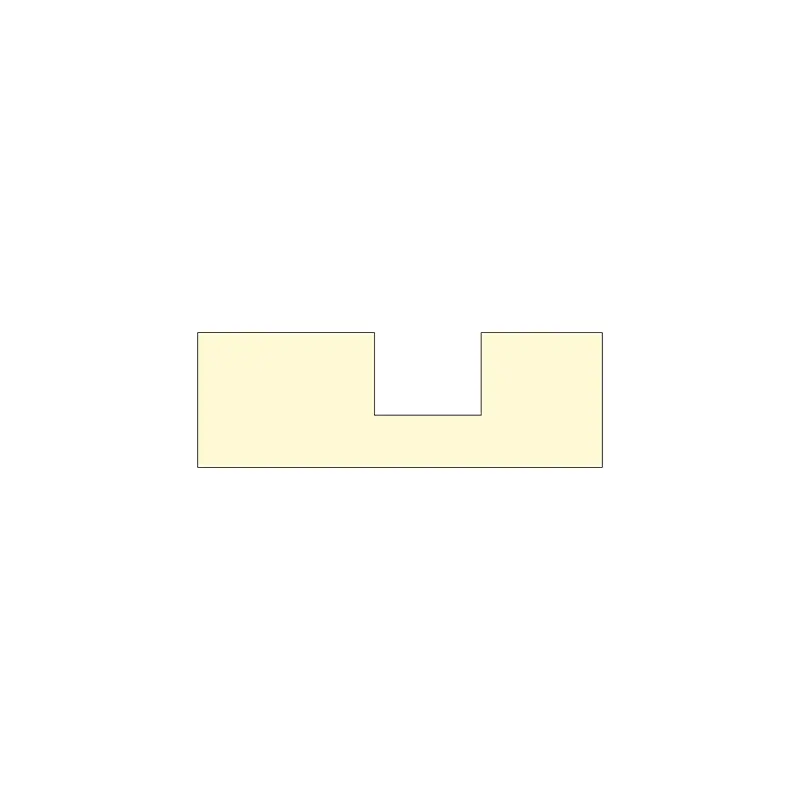

6。構造デバイス:

仕様:

モデル 溝の幅
H+0.2
厚さ
T -0.05
厚さt
T -0.05
厚さ
T -0.05
厚さ
T -0.05
厚さ
T -0.05
RC1081/1082-4.2 4.2 1 1.55 2 2.5 -
RC1081/1082-5.6 5.6 1.55 2 2.5 - -
RC1081/1082-6.3 6.3 1.55 2 2.5 - -
RC1081/1082-8.1 8.1 1.55 2 2.5 - -
RC1081/1082-9.7 9.7 2 2.5 3 3.5 4
RC1081/1082-1​​2.7 12.7 2 2.5 3 3.5 4
RC1081/1082-1​​5 15 2 2.5 3 3.5 4
RC1081/1082-20 20 2 2.5 3 3.5 4
RC1081/1082-25 25 2 2.5 3 3.5 4
RC1081/1082-30 30 2 2.5 3 3.5 4
RC1081/1082-35 35 2 2.5 3 3.5 4
注:Boldfaceシリーズは一般的に使用されています。必要な製品がこのテーブルにない場合は、お問い合わせください。

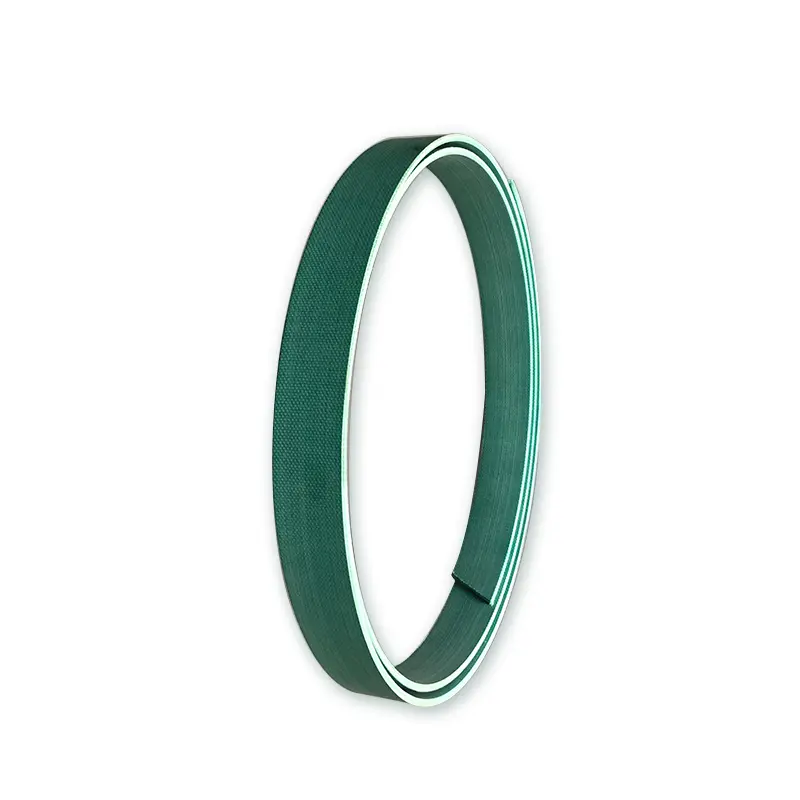

布強化フェノールサポートリング(ベルト)

サポートリングは、油圧シリンダーの重要な基本コンポーネントです。世界のスライディングリングの組み合わせシールとソフトベアリング構造の開発に適応するために、当社は布強化フェノールサポートリング(ベルト)の開発に成功しました。長年の実際の使用は、この製品が同様の外国製品の品質レベルに到達またはそれを超えており、ユーザーから広く称賛されていることを示しています。表1から4は、当社が作成したサポートリング(ベルト)のパフォーマンステーブルです。

表1サポートリングとbusak+シャンバ製品の物理的特性の比較

サンプルソース リングの厚さをサポートします (mm) 圧縮強度(MPA) 油抵抗性重量変化率油圧油 (70±2℃*24h) 壊れた強さ (MPA) 層間の接着 (kn/m)
ファッション+シャンバ 2.48 338.9 2.83 35.6 1.2
私たちの製品 2.48 425 0.90 37.0 2.9
2.48(グラファイト付き) 390 0.63 36.4 2.08
表2油圧シリンダーサポートリングのパフォーマンスインデックス
サンプルタイプ 私たちの製品 ORCHOT TLG① duratec900 ① Turcite47 ② mt64/5b nokwr (日) ポリオキシメチレン疾患 猫(私たち)
測定値 必要なインジケーター
圧縮強度 (MPA) 350以上 330以上 350以上 280以上 ≥50 ≥270 ≥150 80以上 ≥217
注:Busak+Shamba Company②MerkelCompany 表3強度インデックス
サンプルタイプ 私たちの製品 ORCHOT TLG① duratec900 ① Turcite47 ② mt64/5b nokwr (日) ポリオキシメチレン疾患 猫(私たち)
測定値 必要なインジケーター
圧縮強度 (MPA) 350以上 330以上 350以上 280以上 ≥50 ≥270 - 80以上 ≥217
注:Busak+Shamba Company②MerkelCompany 表4乾燥摩擦およびオイルの滴下条件下での製品とOrkot TLGの摩擦係数
ユニットの連絡先あたりの負荷 W(n/mm) hertzコンタクトリレーδh (n/mm2) 摩擦係数
乾燥摩擦状態 オイルドリップ潤滑状態
私たちの製品 Orchot TLG 私たちの製品 Orchot TLG
5.9 22.0 0.054 0.066 0.057 0.079
29.0 48.7 0.052 0.067 0.056 0.081
44.4 60.3 0.045 0.071 0.055 0.088
59.8 69.8 0.021 0.073 0.053 0.087
75.2 78.3 0.020 0.075 0.052 0.085

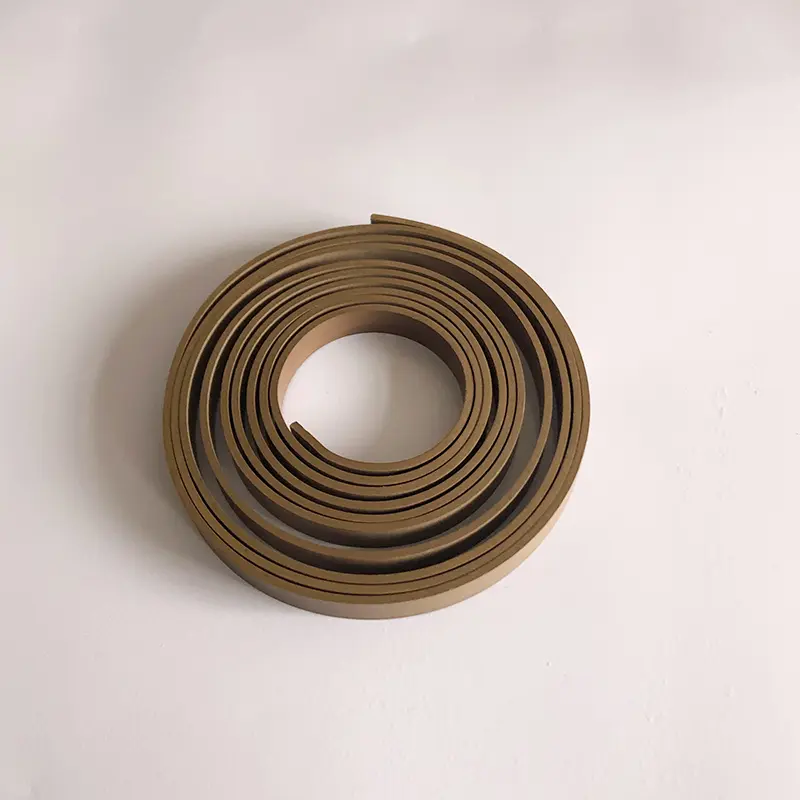

PTFE耐摩耗性ベルト(リング)
材料 PTFE+ブロンズ

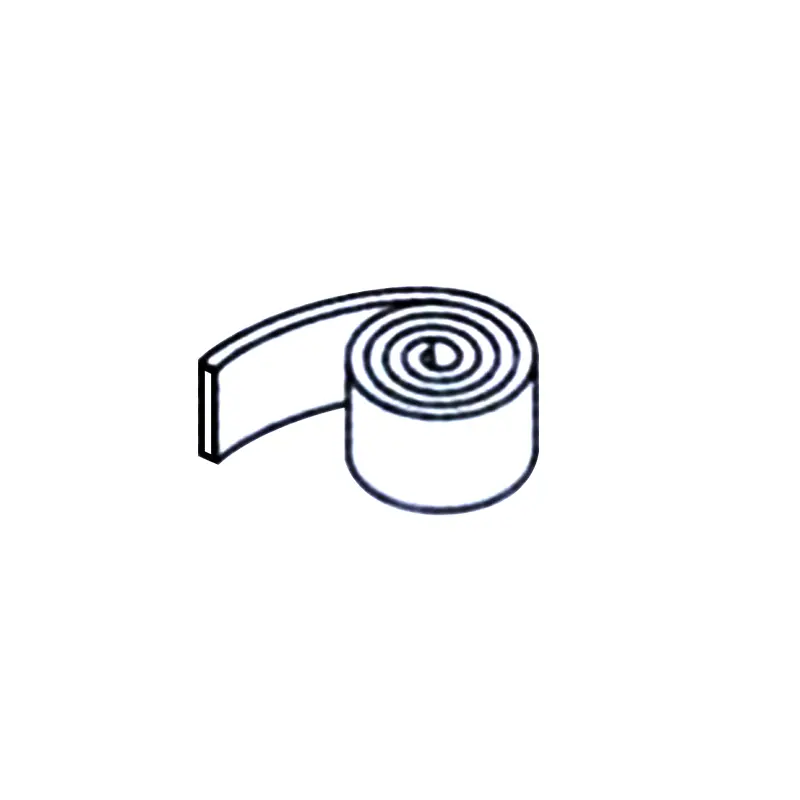

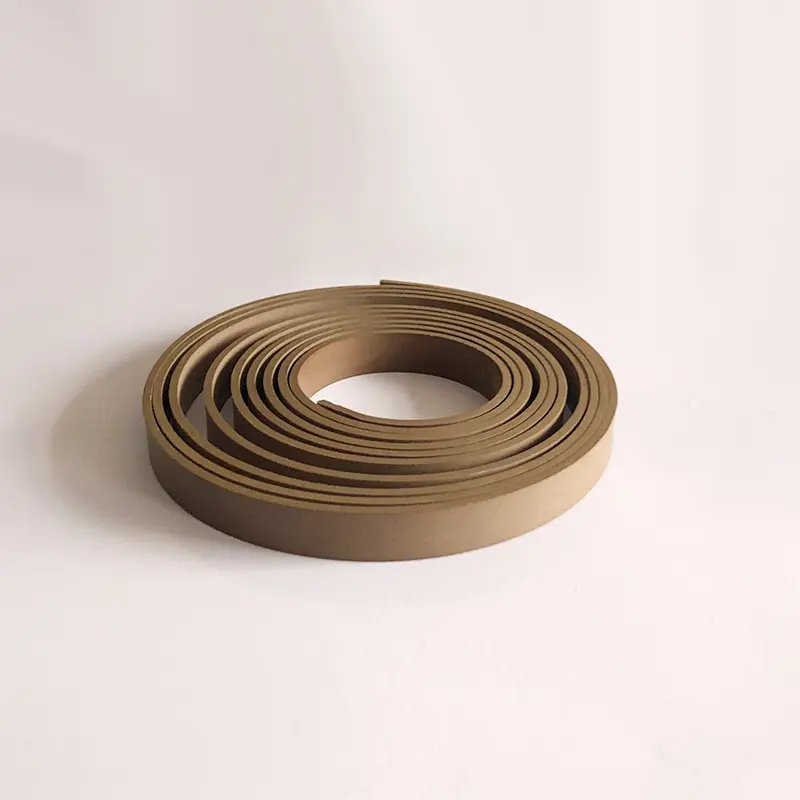

供給 ロール(通常は約20メートル/ロール)または必要な長さにカット
利点 1。低摩擦、忍び寄ることも噛むこともありません。
2。十分な潤滑がなくてもうまく機能します。
3。さまざまなメディアに耐性があり、優れた化学物質の安定性。
4.耐摩耗性のリングに埋め込まれた硬いオブジェクトを収容して、シリンダーとシールを引っ掛けるハードオブジェクトを減らすことができるため、重荷状況では、複数の耐摩耗性のリングを使用します。
5。また、高速および光負荷の状況では耐摩耗性が良好なので、最も広く使用されている耐摩耗性のリングです。
6.サイズの制限はありません。大きな直径の状況で使用できます。
温度 -60〜+200℃
最高速度 15m/s
最大押し出し強度 15n/mm2(20°)
7.5n/mm2(80°)
5n/mm2(120°)

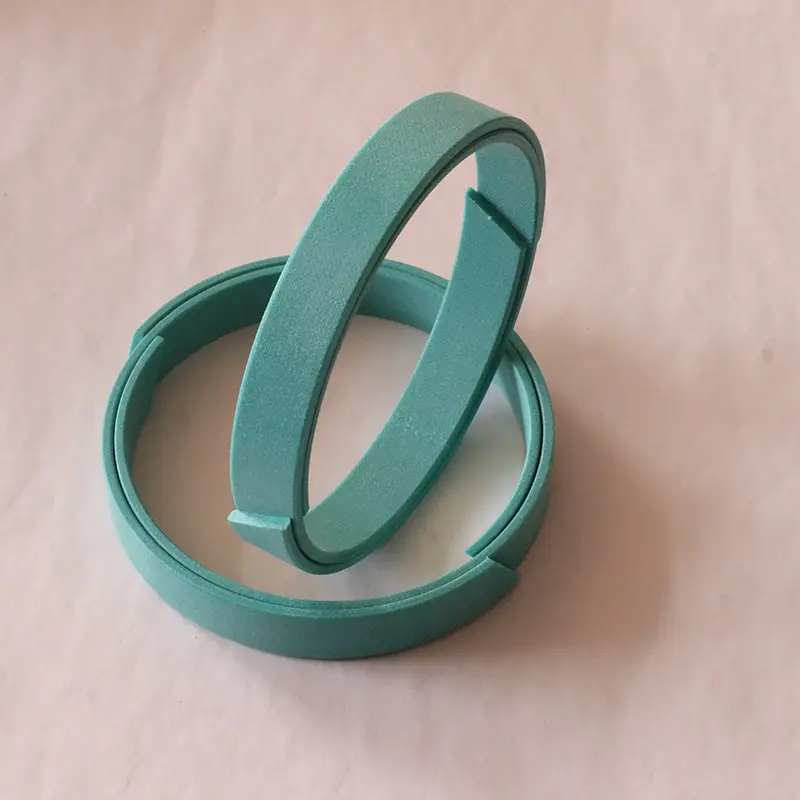

RCSピストンロッド用の非金属ガイドリング

ピストン用のRCT非金属ガイドリング

油圧シリンダーで走るピストンまたはピストンロッドの場合、摩耗リングには正確なガイド効果があり、放射状の力を吸収できます。同時に、摩耗リングは、油圧シリンダーのスライド部品の金属接触を防ぐことができます。メタルウェアリングと比較して、非金属摩耗リングには多くの利点があります。その中でも、布補強性フェノールおよびPTFEガイドリングは、オンサイトカッティングタイプとすぐに使用できるタイプで利用できます。

1。耐摩耗性が良好です

2。金属間の接触を避けてください

3。機械的振動を抑制できます

4.耐摩耗性のリングの中心効果により、大きな放射状クリアランスが許可されています

5.溝はシンプルで簡単に取り付けられます

6.上記の利点に基づく低メンテナンスコスト、それは広く使用されています

材料:

1。ポリテトラフルオロエチレンPTFE3(一般材料)、PTFE4(水などの低粘度媒体に適用)、PTFE1(空気圧などの低摩擦要件)

2。ポリオキシメチレンPOMまたはナイロンPAおよびその修正材料

3。ホルムアルデヒド樹脂 +繊維PRIFの強化

異なる材料の荷重含有能力の比較表(参照)

材料 キャリカル容量max(n/mm2)
PTFEで満たされた銅粉末 15(20℃); 7.5(80℃)5(120℃)
布でフェノール粉末 90(60℃); 40(80)
ポリオキシメチレンまたはナイロン 25(60℃); 15(80)
ポリオキシメチレンまたはナイロンが満たされています 40(60℃); 30(80)
溝の表面品質
滑らかさ rtmax(μm) RA(μm)
スライド面 ≤2.5 0.05-0.3
溝の底 ≤10 ≤2
溝側 ≤15 ≤3

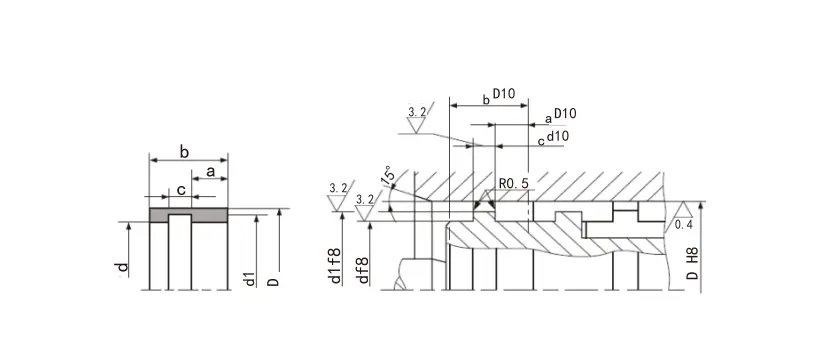

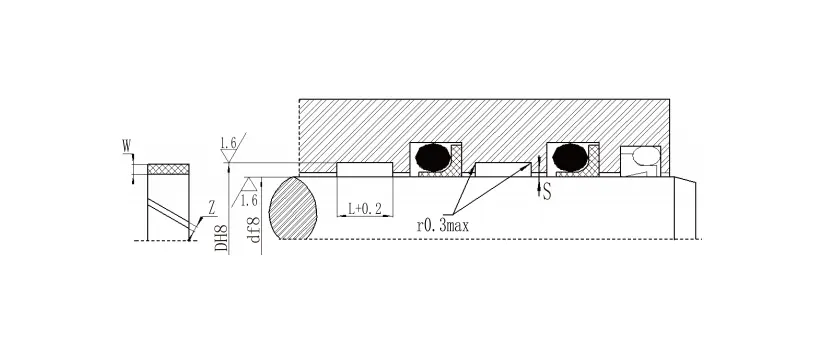

ピストンロッドガイドリング仕様シリーズ

ロッドの直径 一番下の直径 溝の幅 厚さ ギャップ
ロッドの直径 一番下の直径 溝の幅 厚さ ギャップ
D F8/H9 D H8 L+0.2 W Z D F8/H9 D H8 L+0.2 W Z
8-20 D+3.1 2.5 1.55 1-2 200-999.9 D+5 25 2.5 8-33
10-50 D+3.1 4 1.55 1-3 1000-4200 D+5 25 2.5 33-134
15-140 D+5 5.6 2.5 2-5 280-999.9 D+8 25 4 10-33
20-220 D+5 9.7 2.5 2-9 1000-2200 D+8 25 4 33-70
80-400 D+5 15 2.5 4-15
