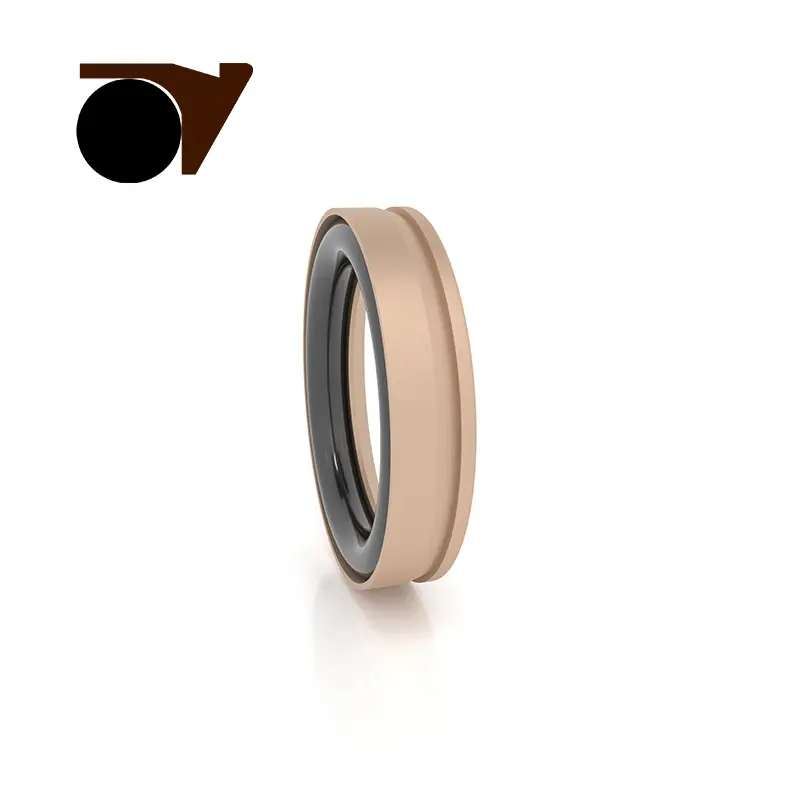

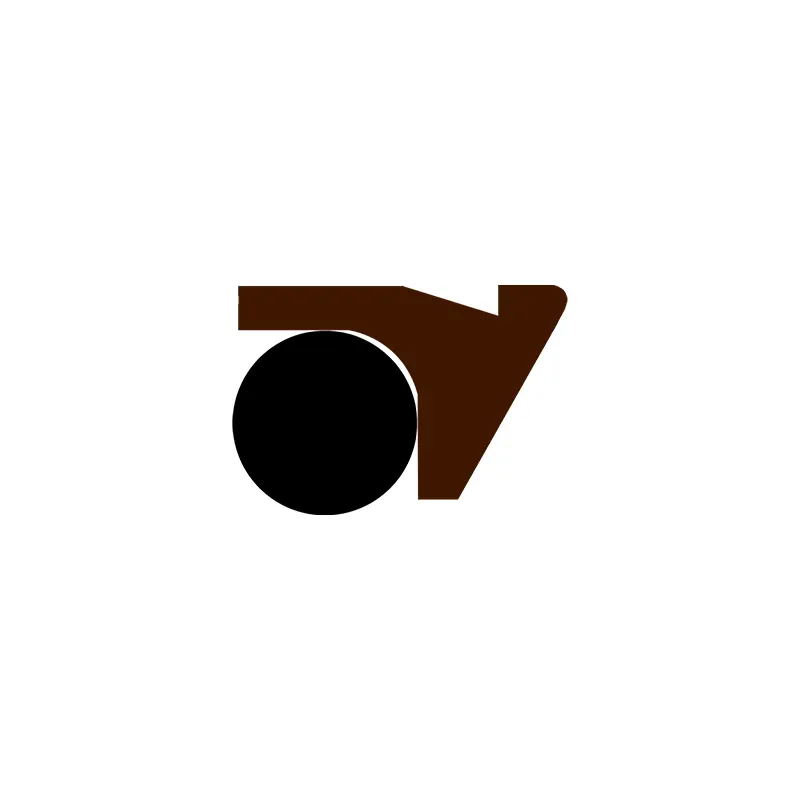

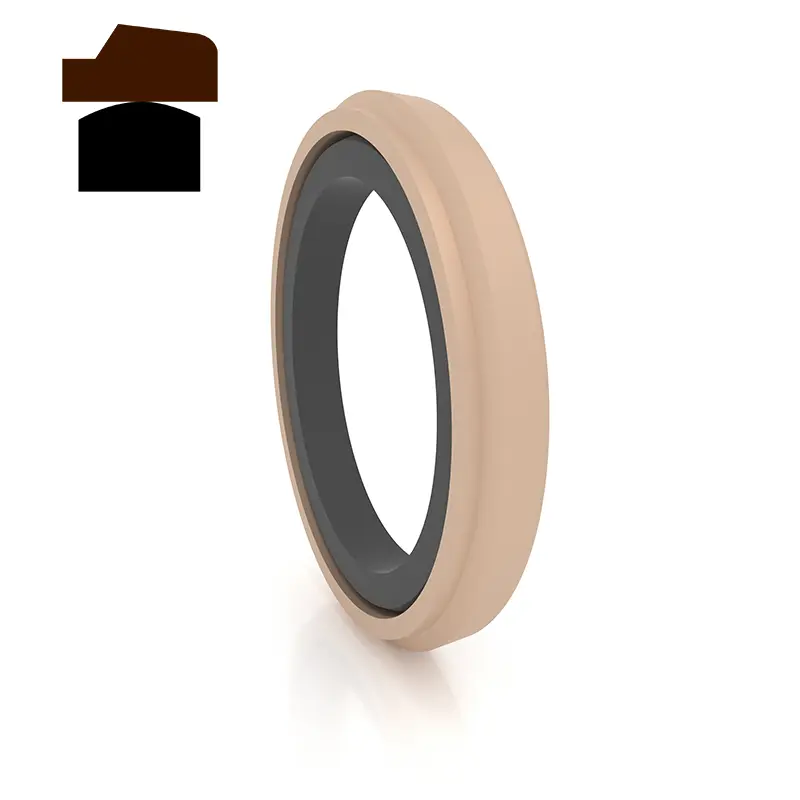

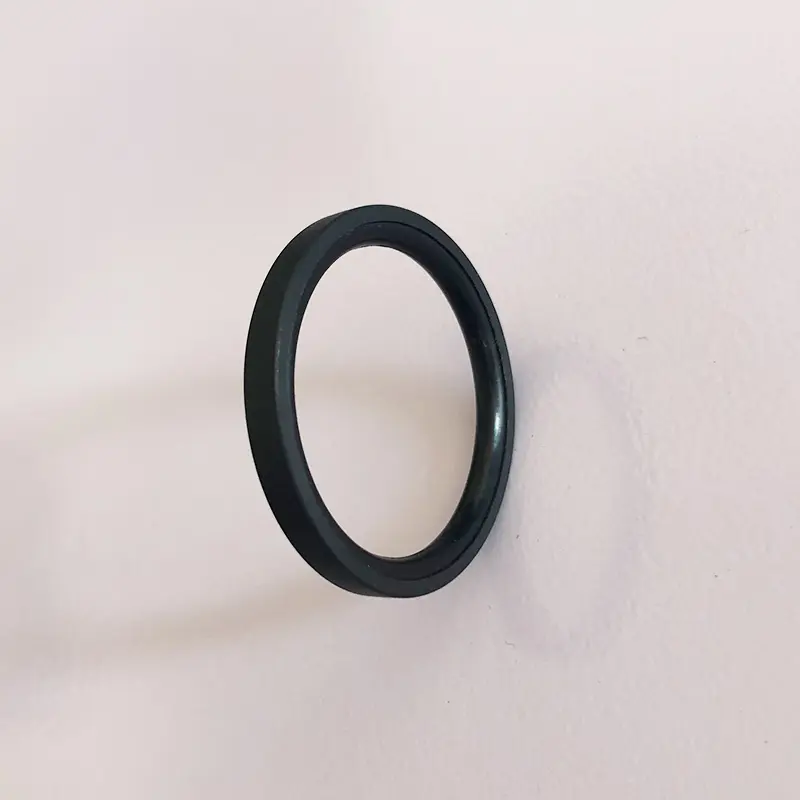

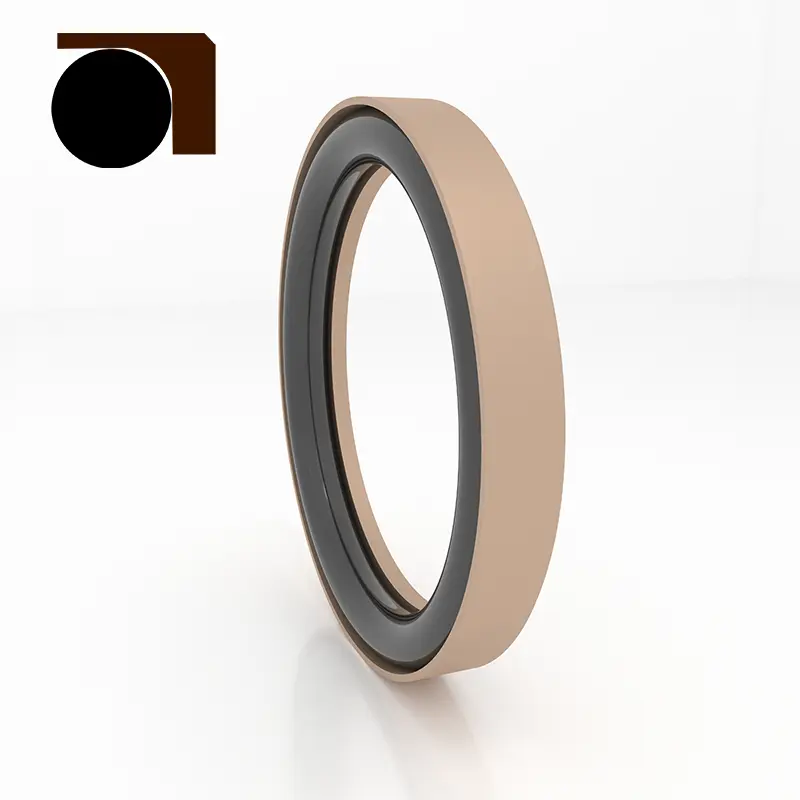

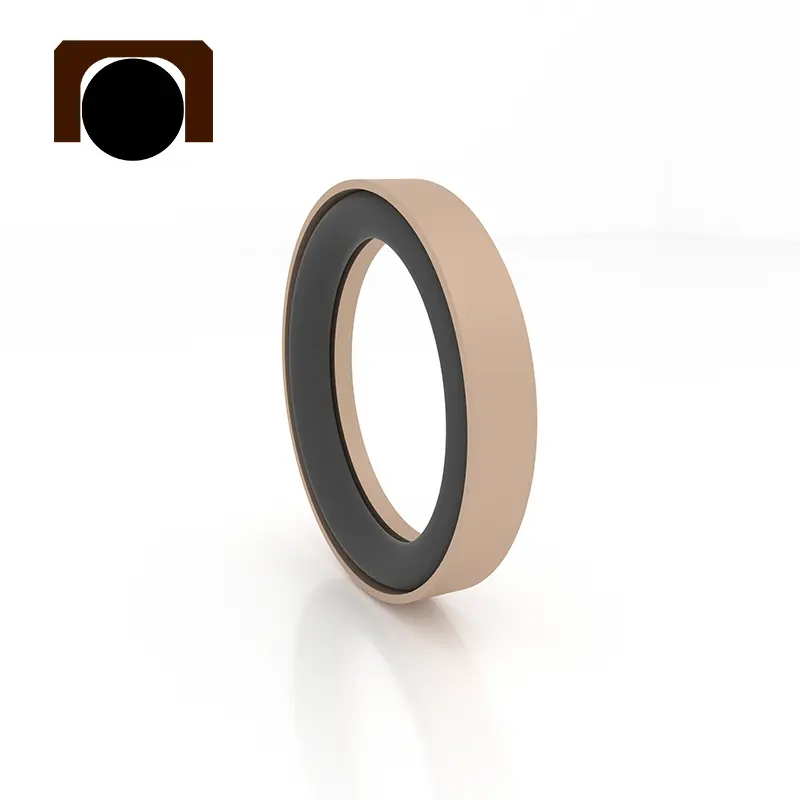

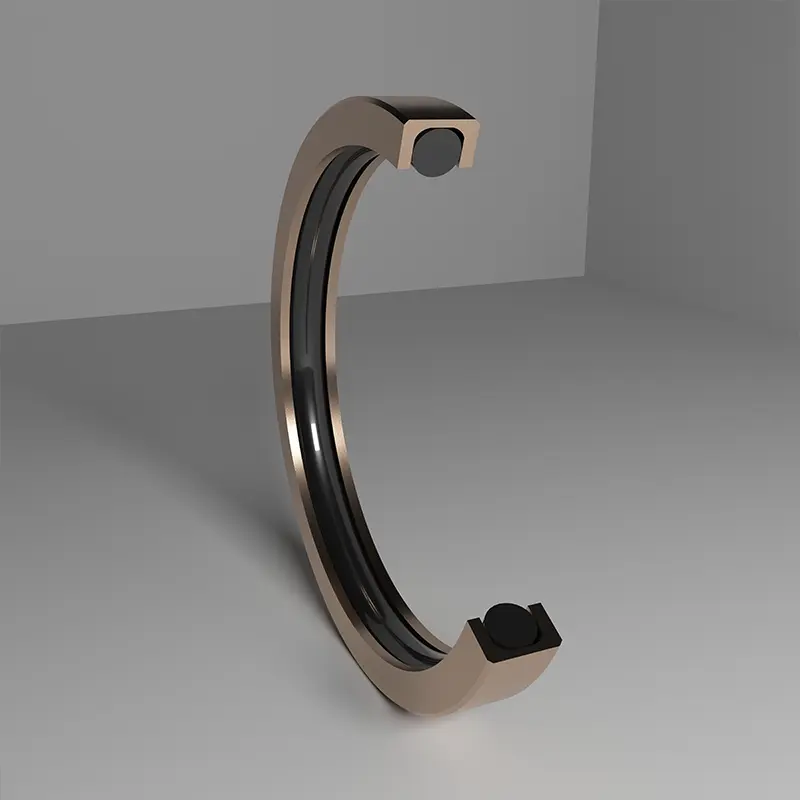

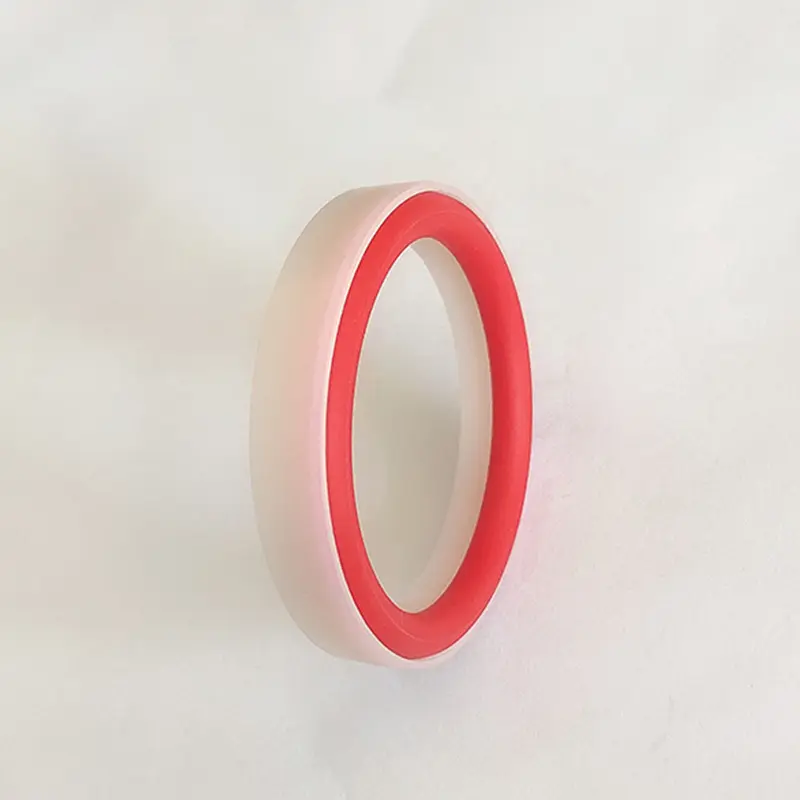

ピストンホールの高圧シール

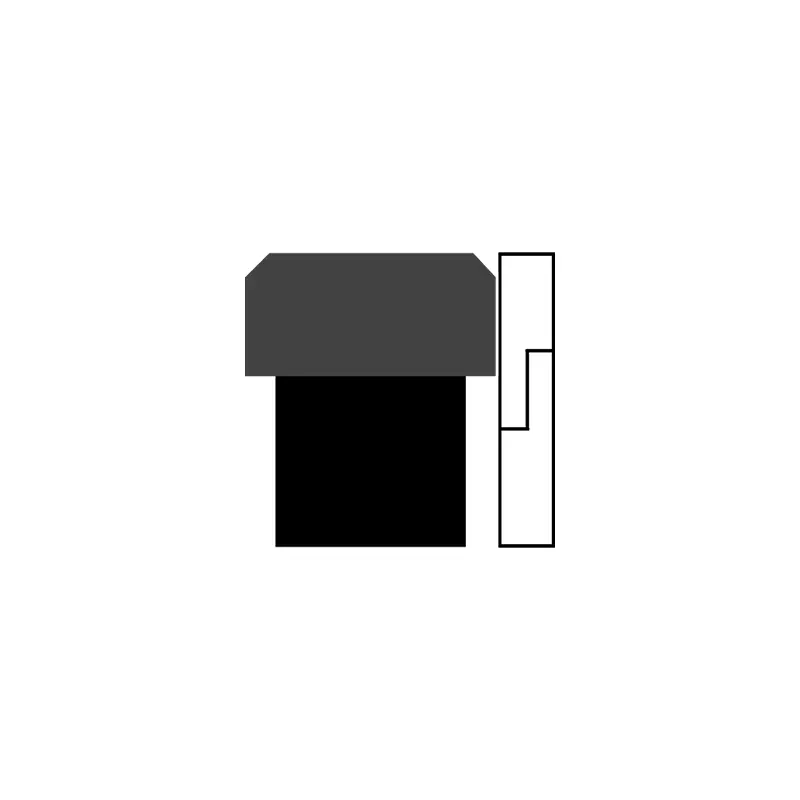

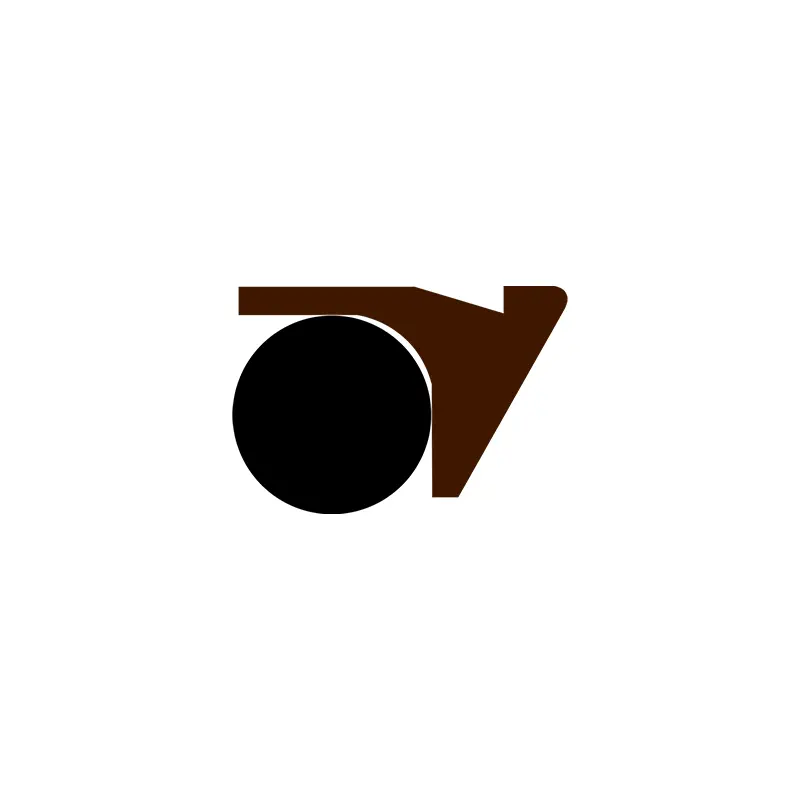

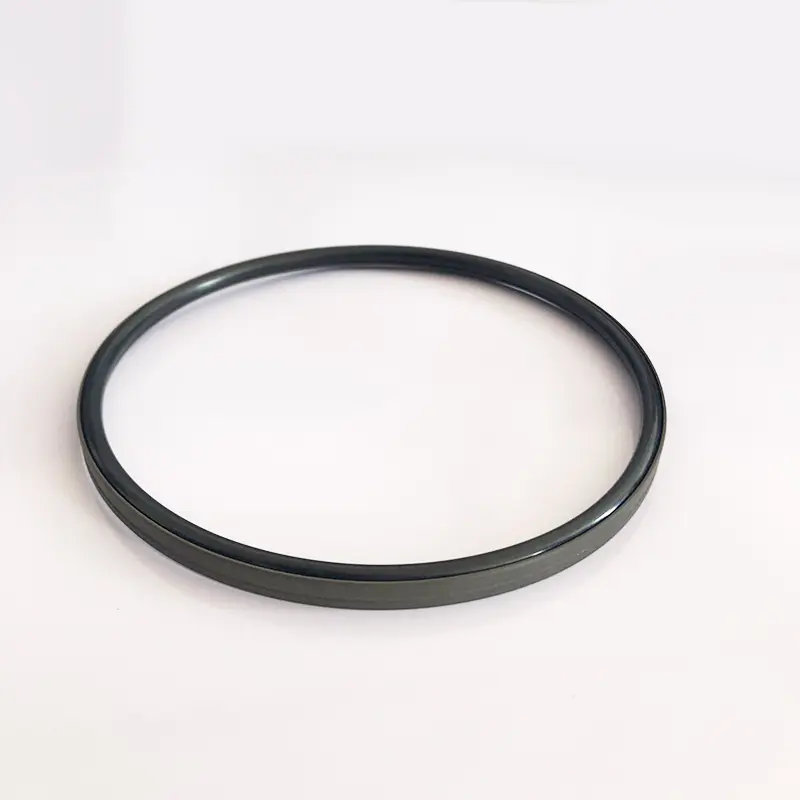

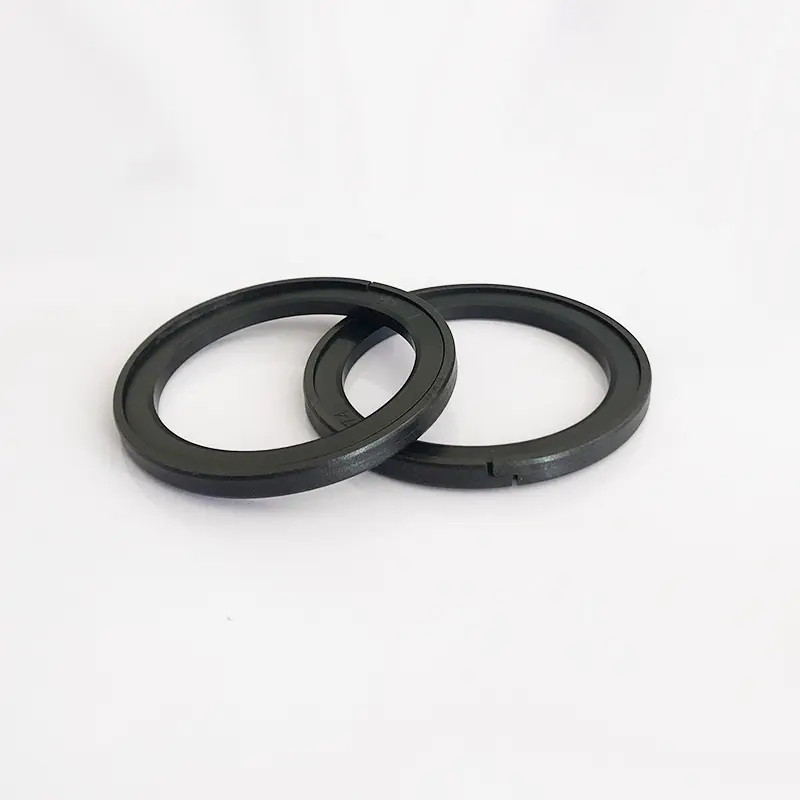

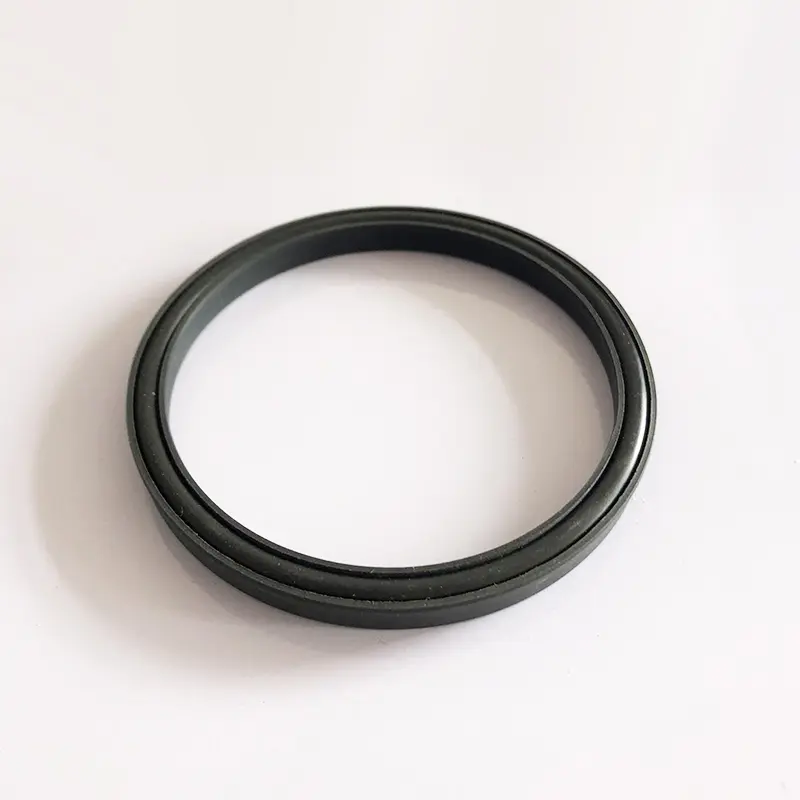

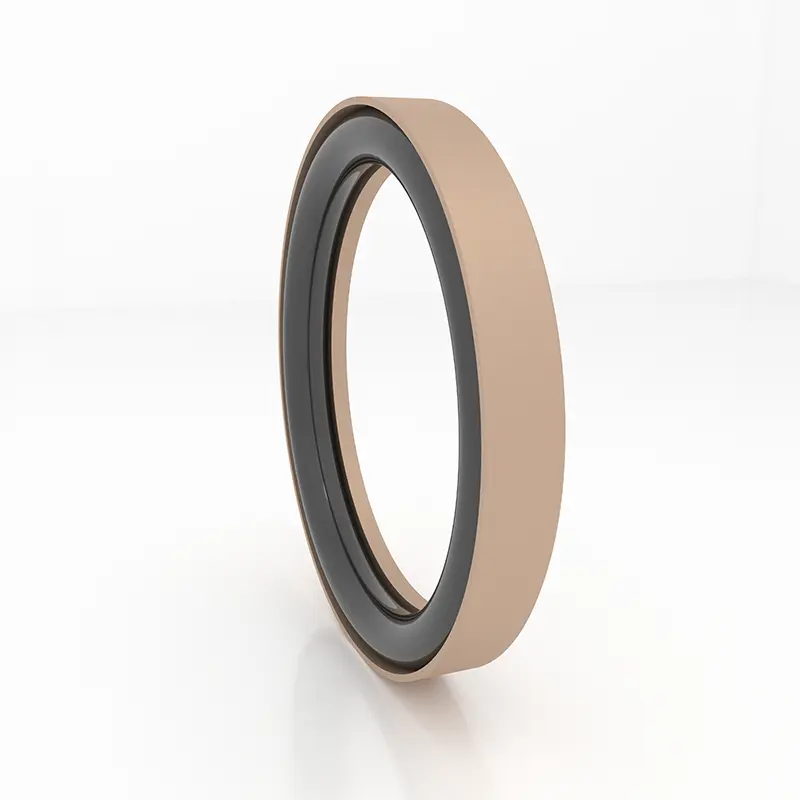

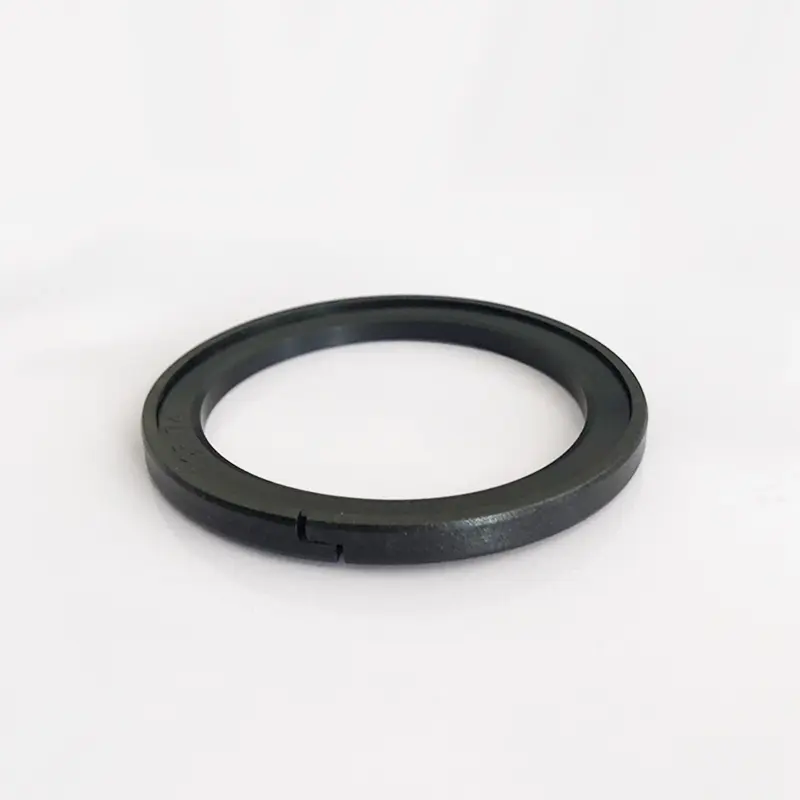

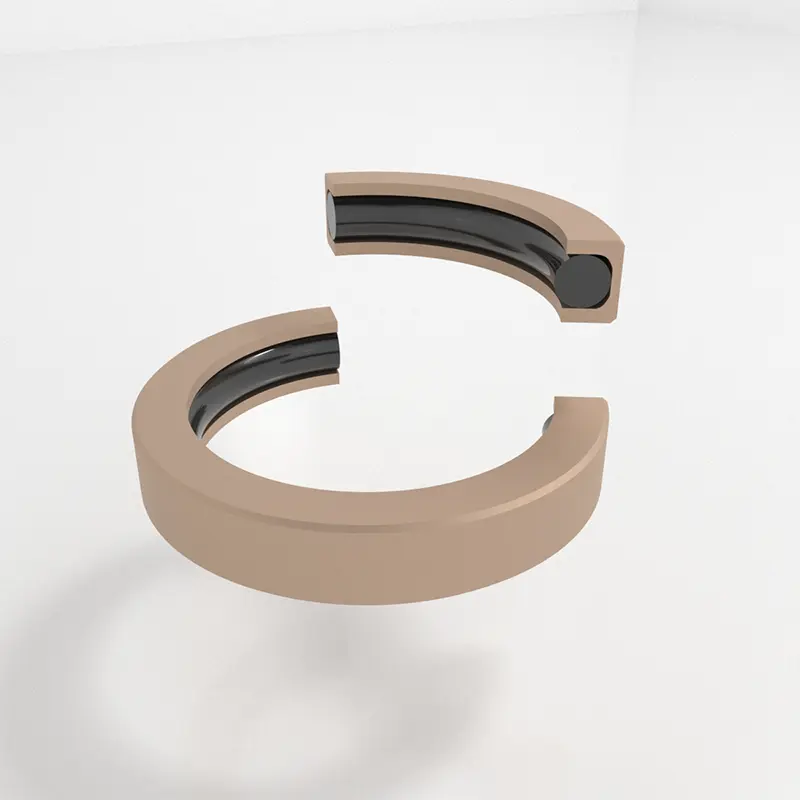

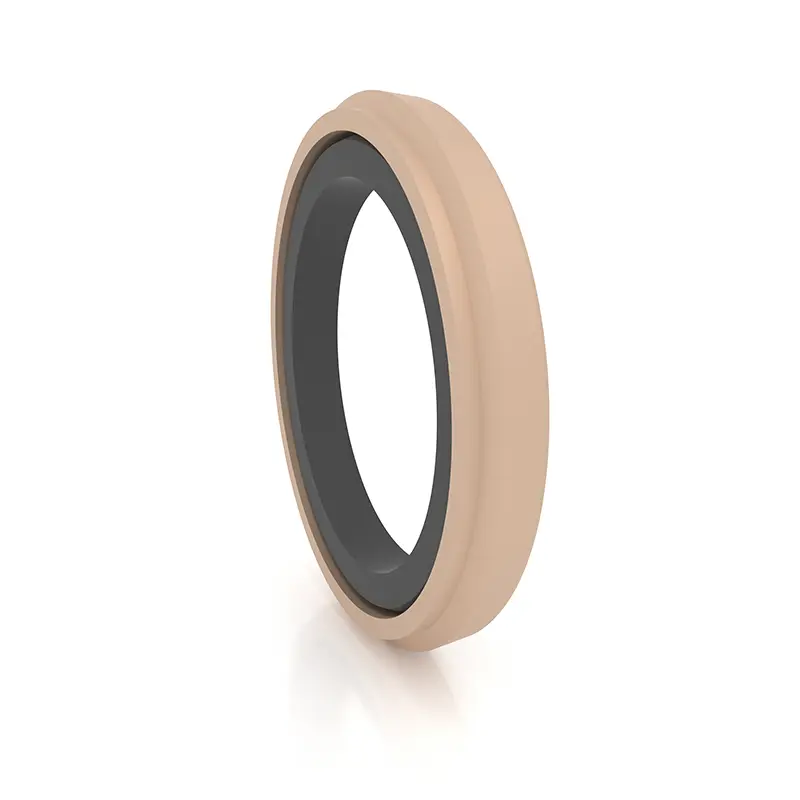

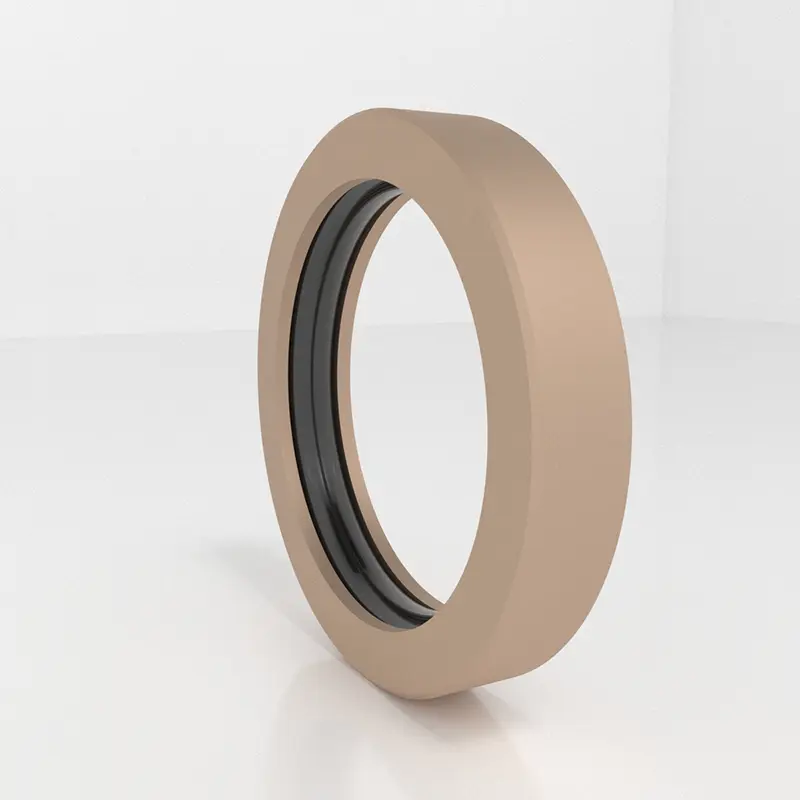

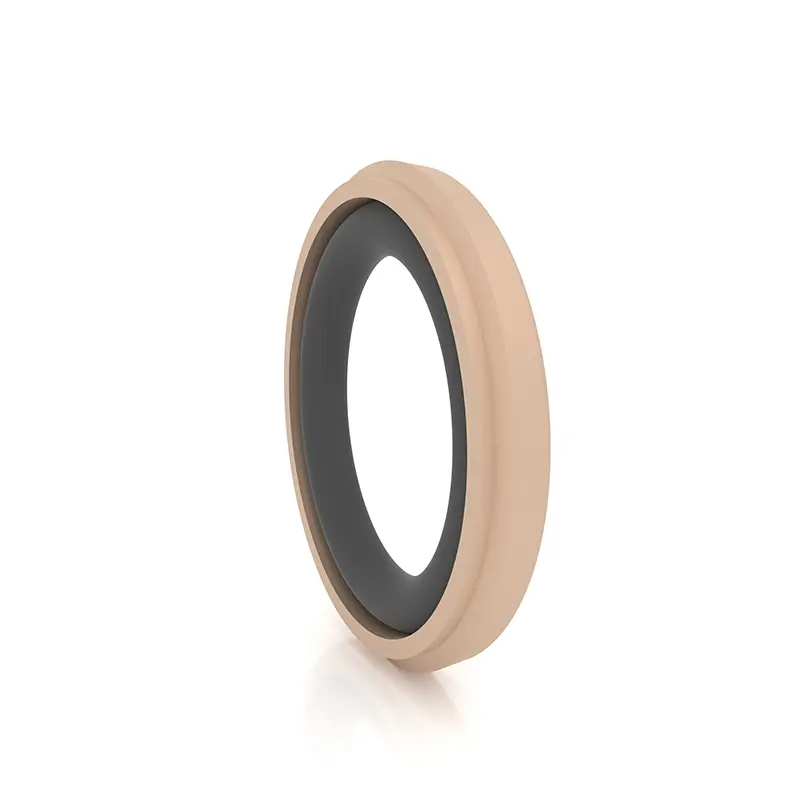

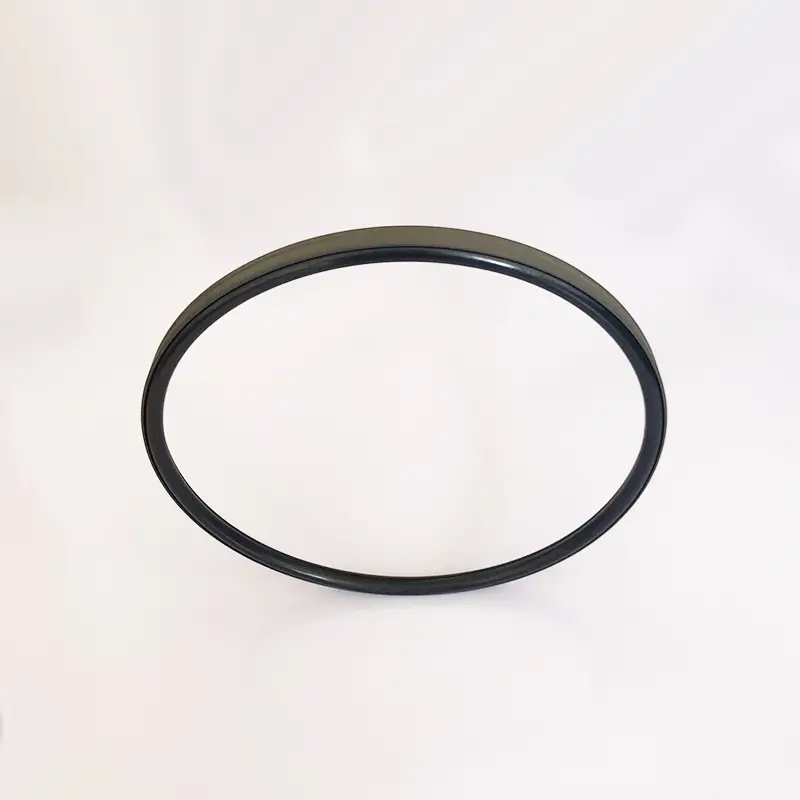

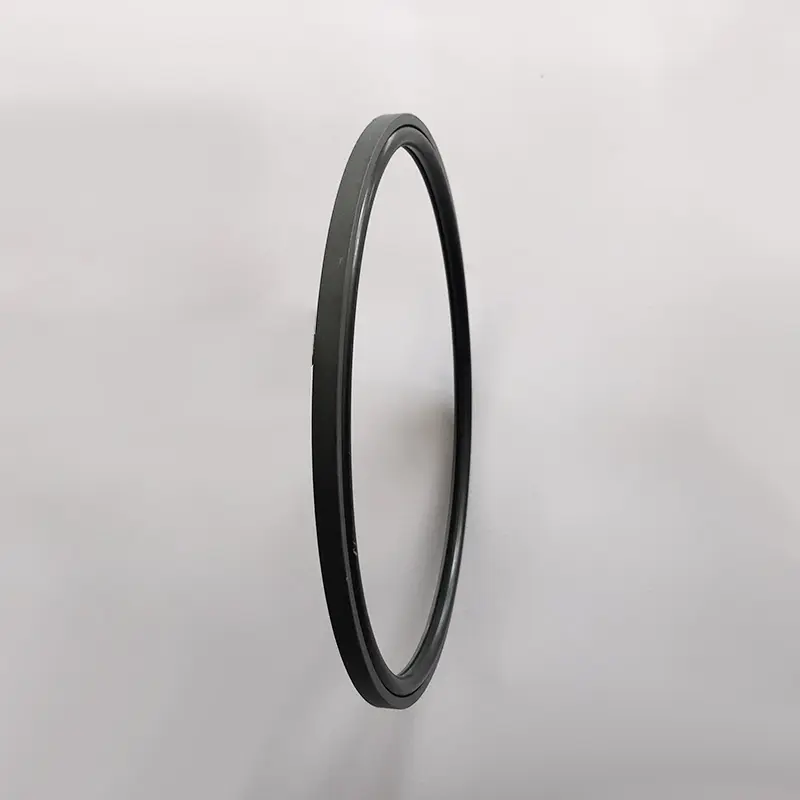

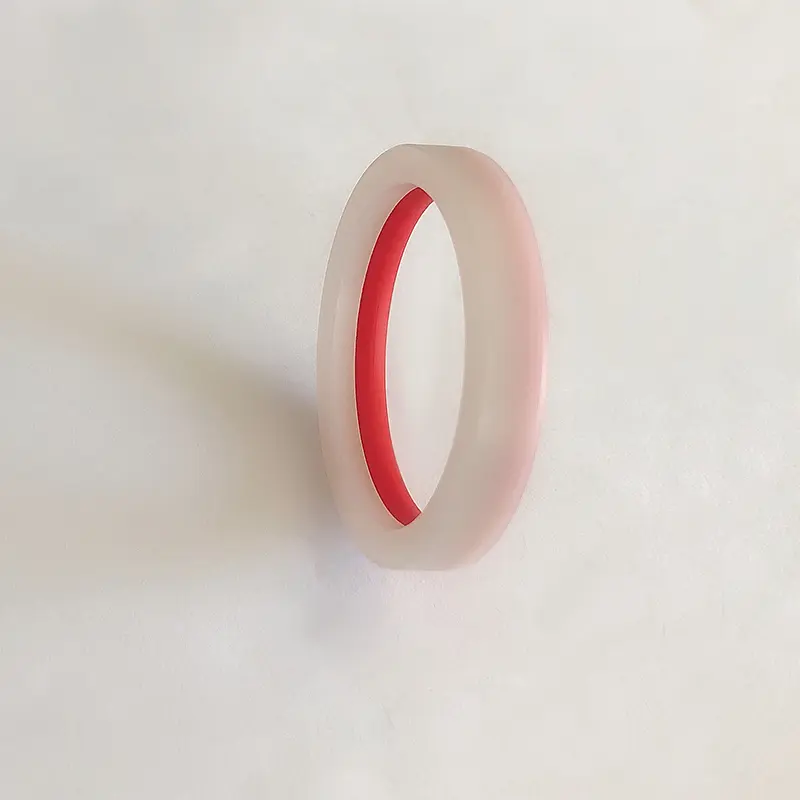

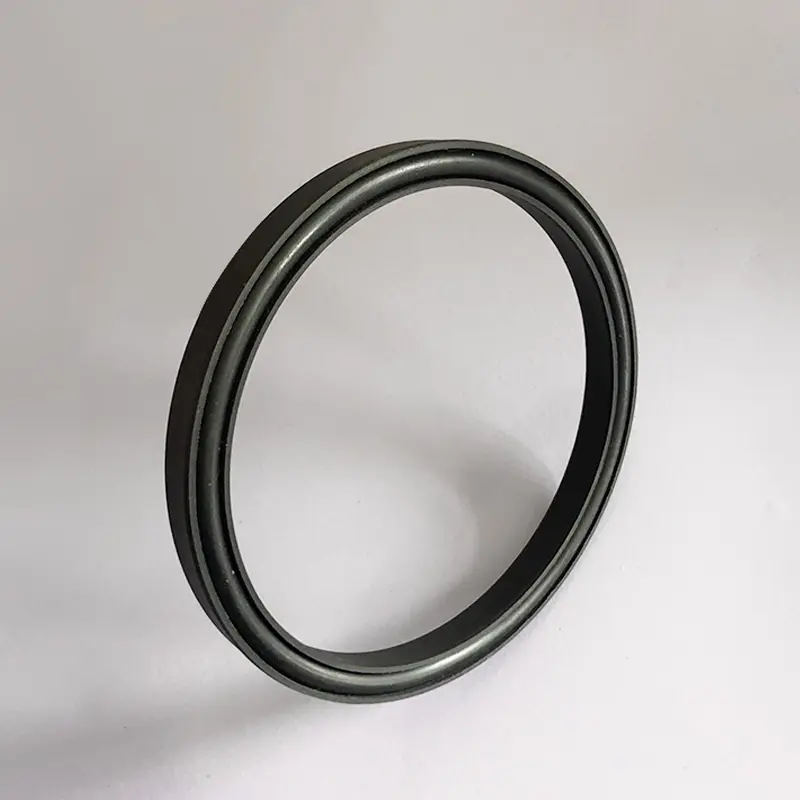

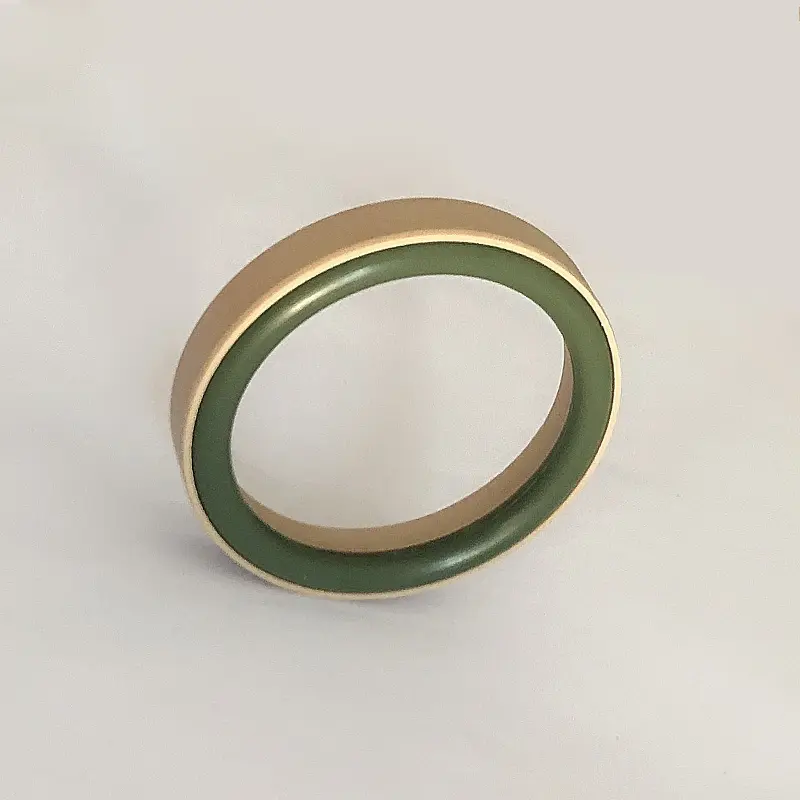

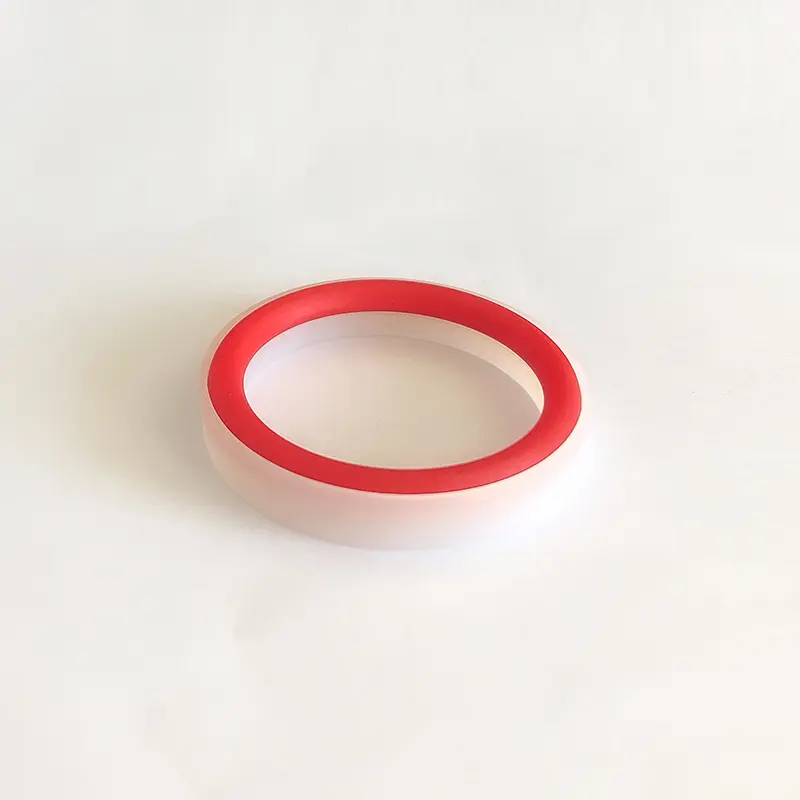

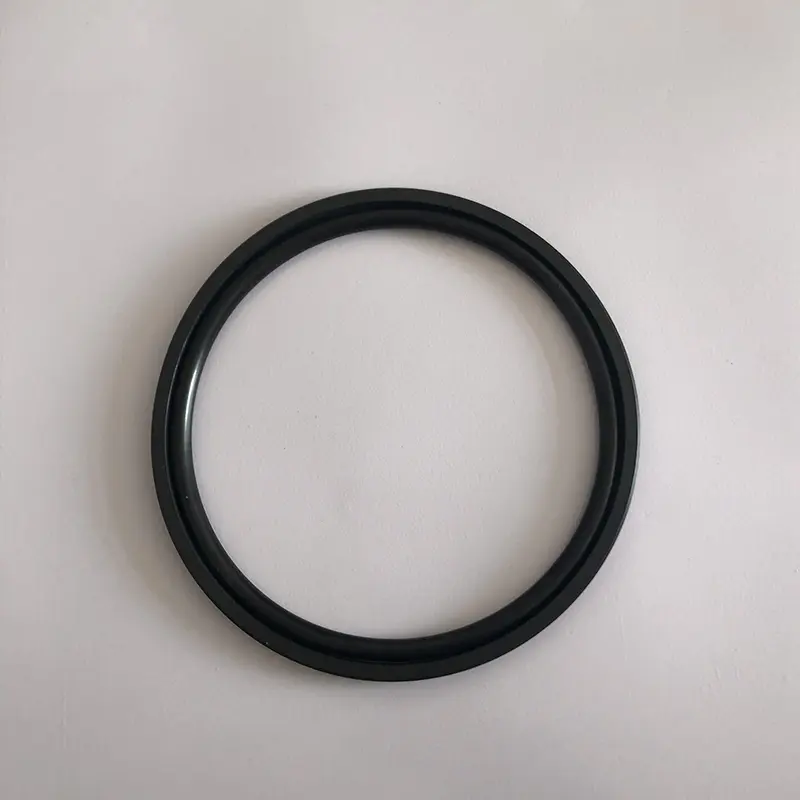

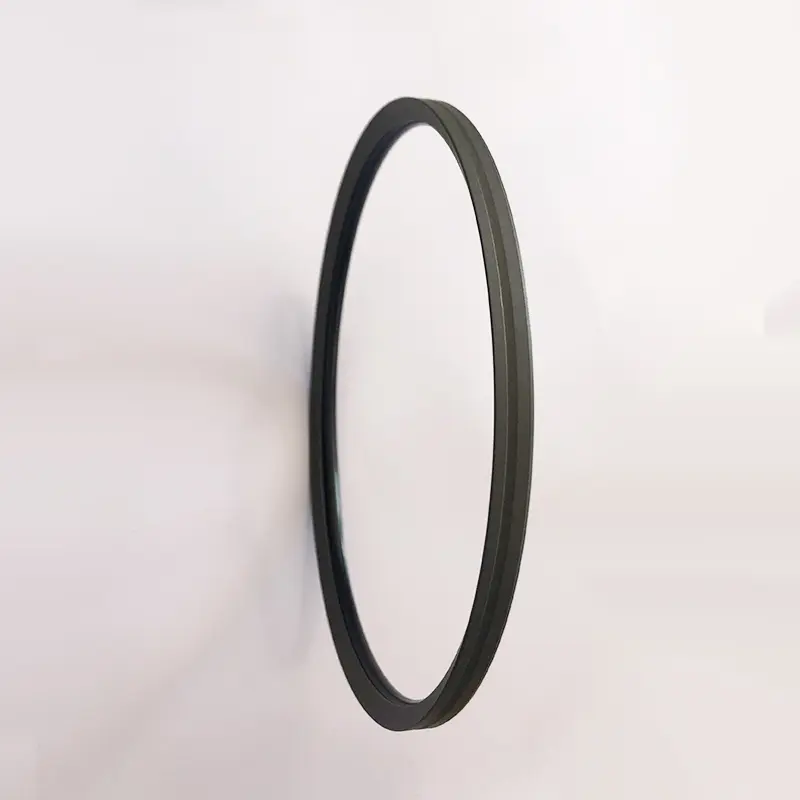

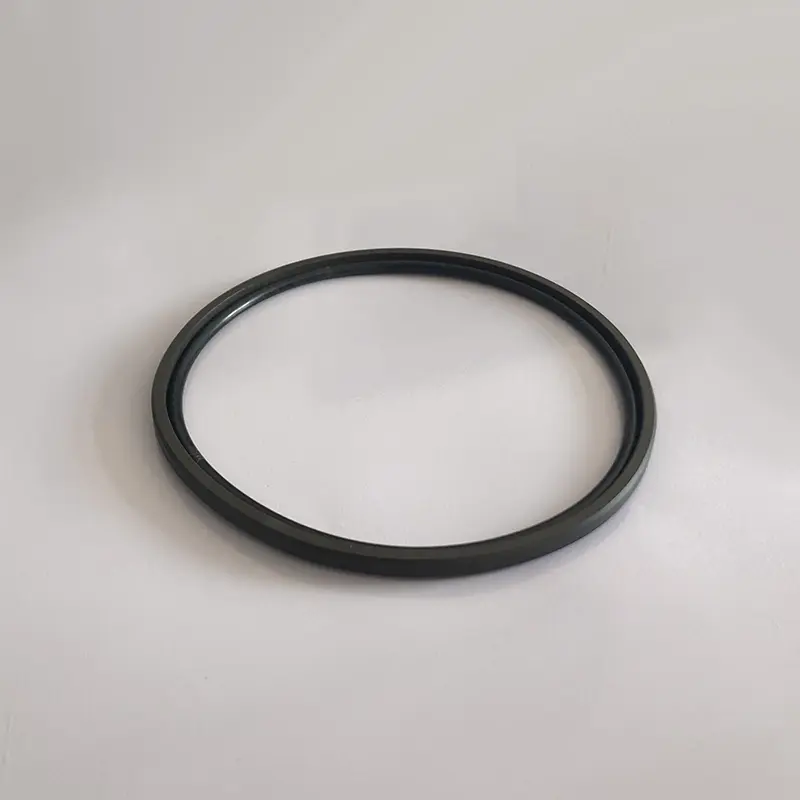

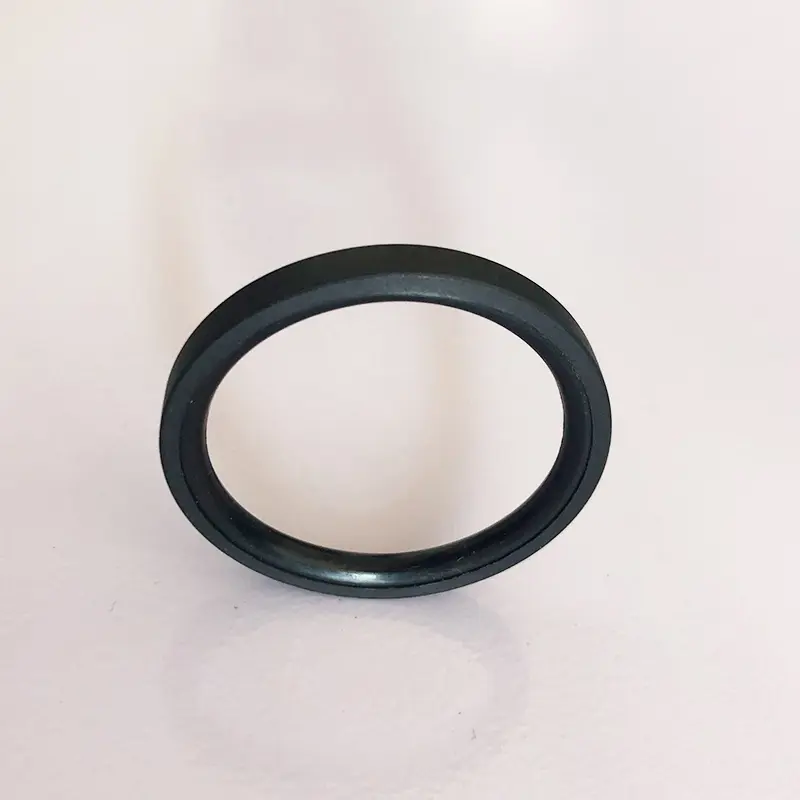

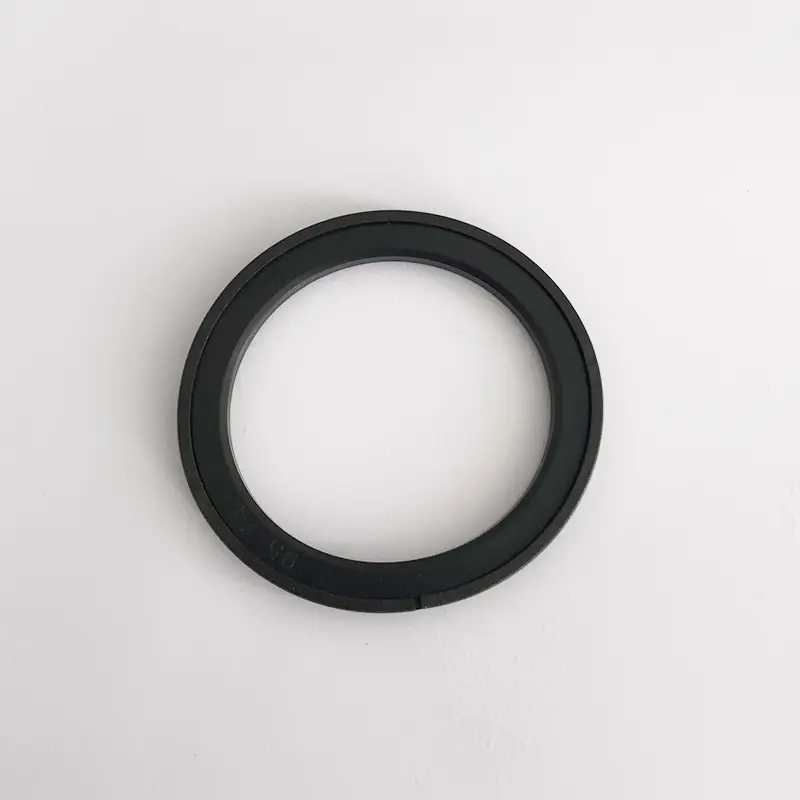

ピストンホールの高圧シールは、ルイシェンシールが提供できるシールの1つです。私たちは、中国の油圧シールの専門メーカーです。独立して開発および生産されたこのシールリングは、PTFEまたは複合材料の特別な形のシールリングとO字型のゴムリングで構成されています。特定のシールリング構造の設計により、シールの高値と超高圧に耐える能力も向上します。

お問い合わせを送信

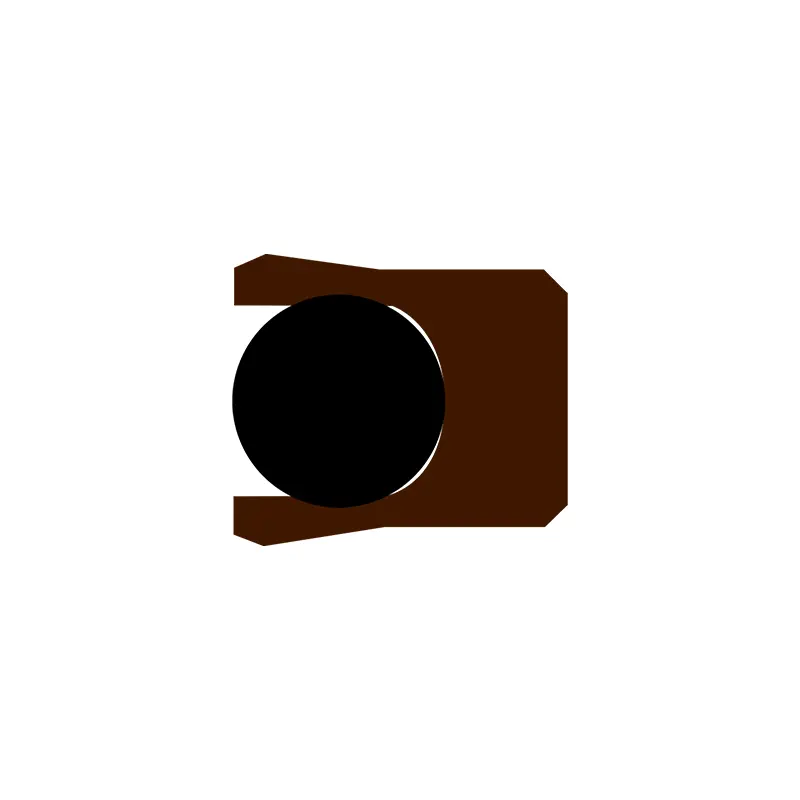

製品説明

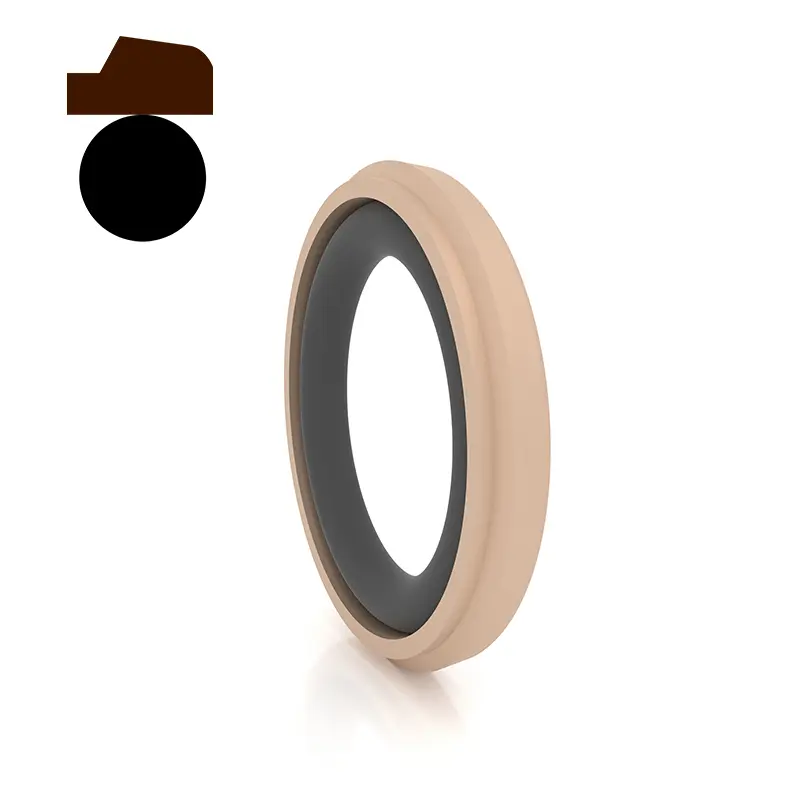

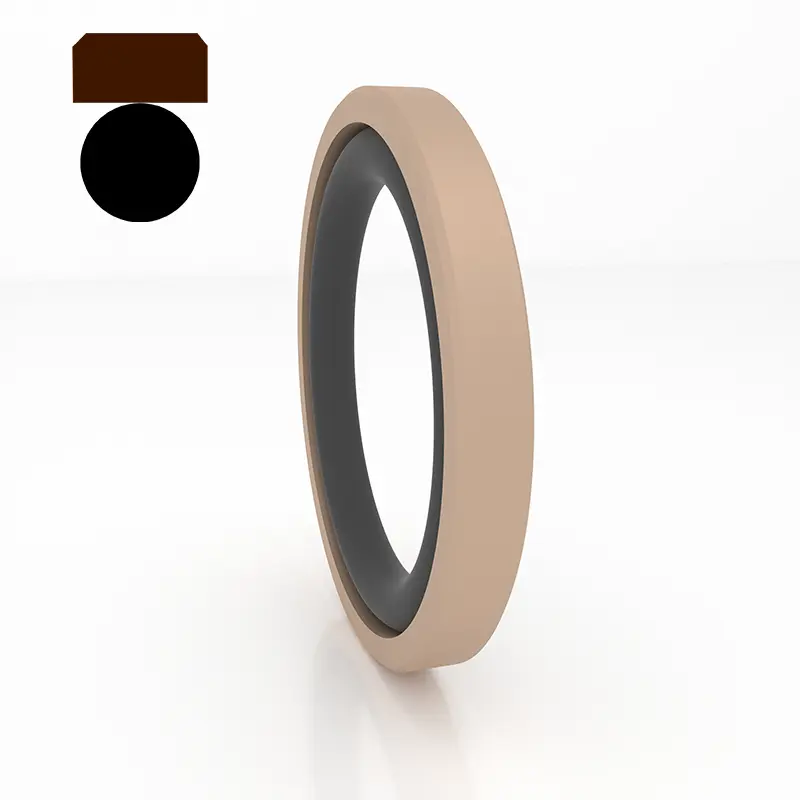

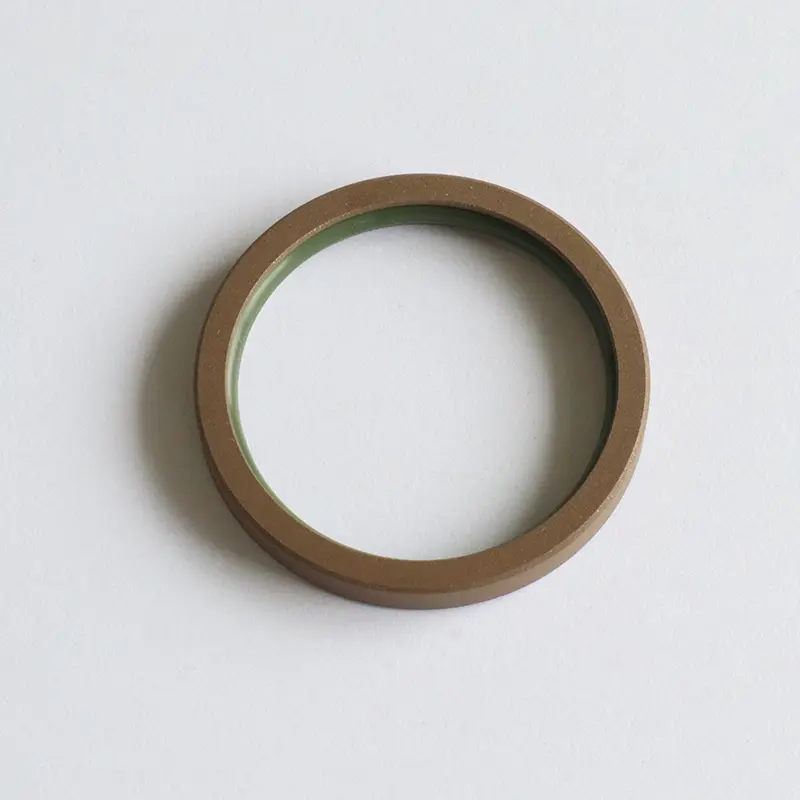

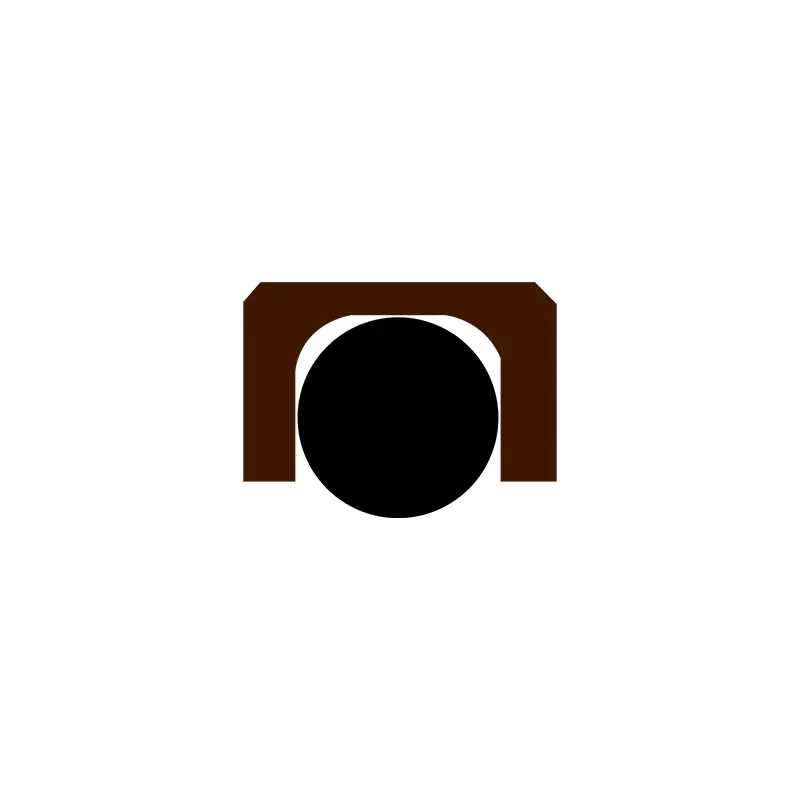

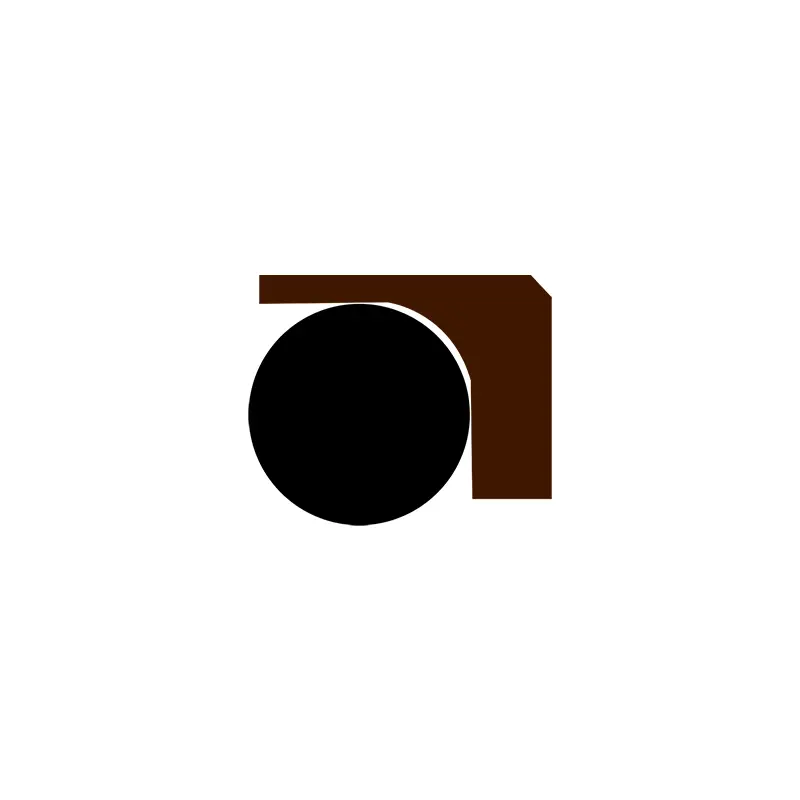

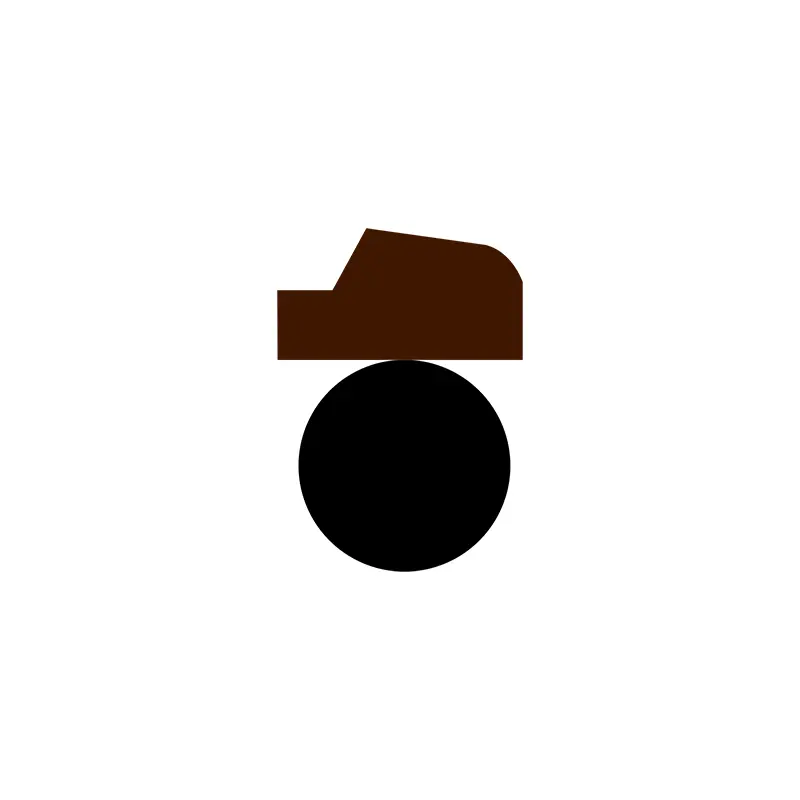

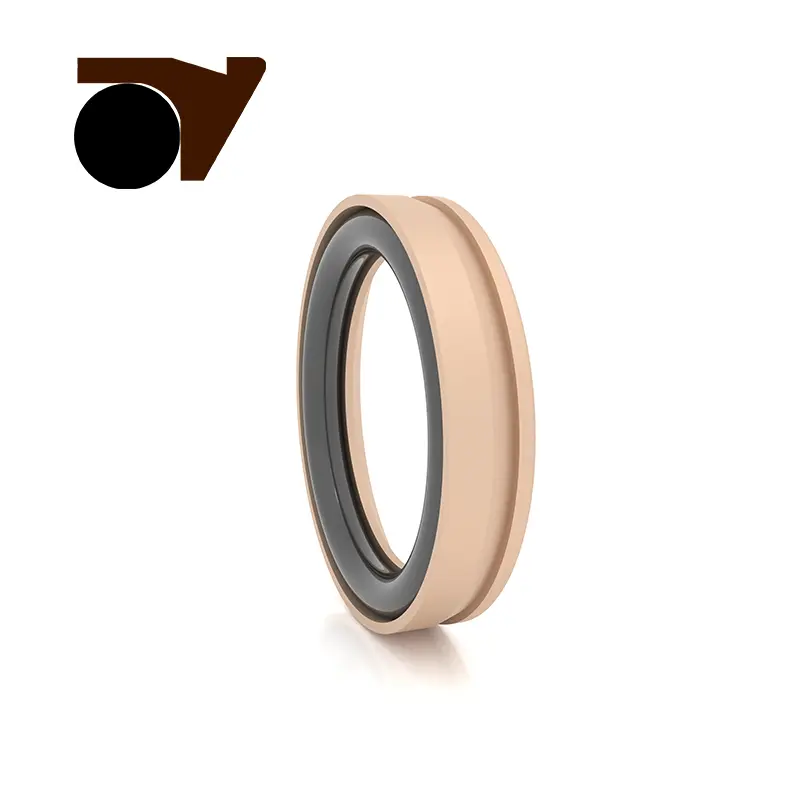

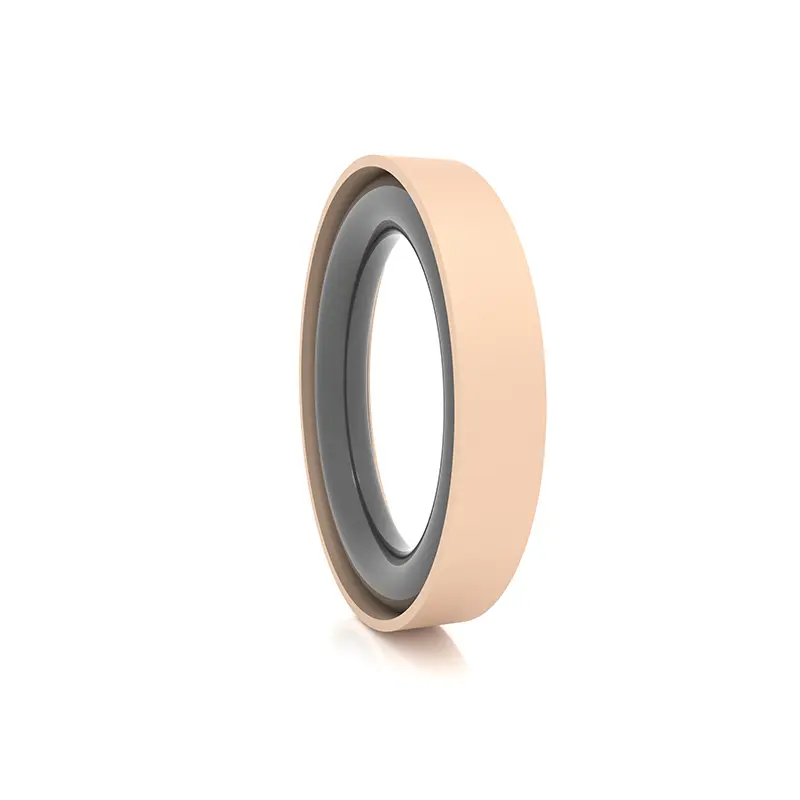

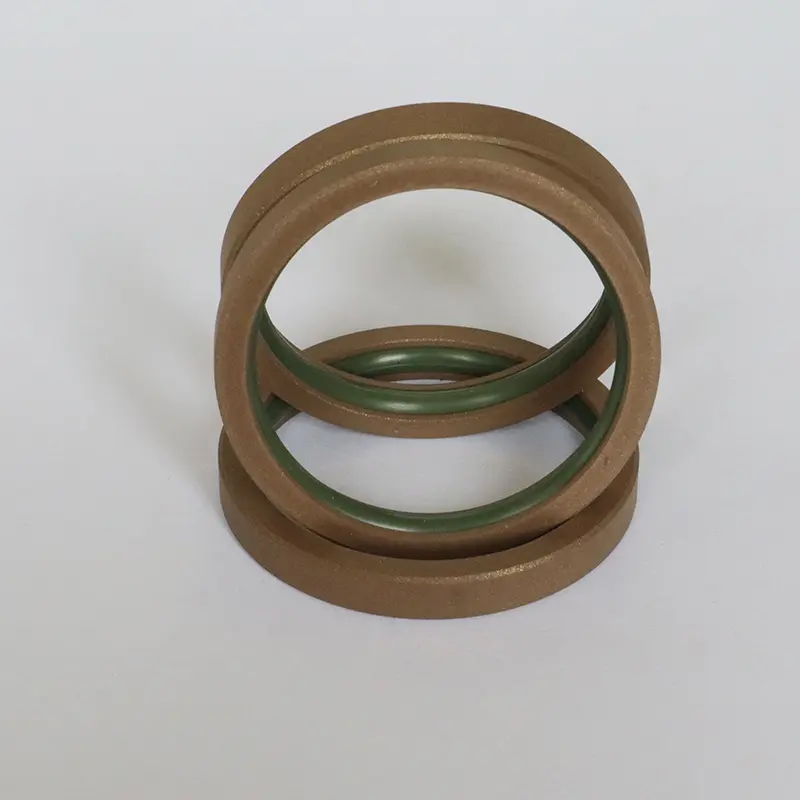

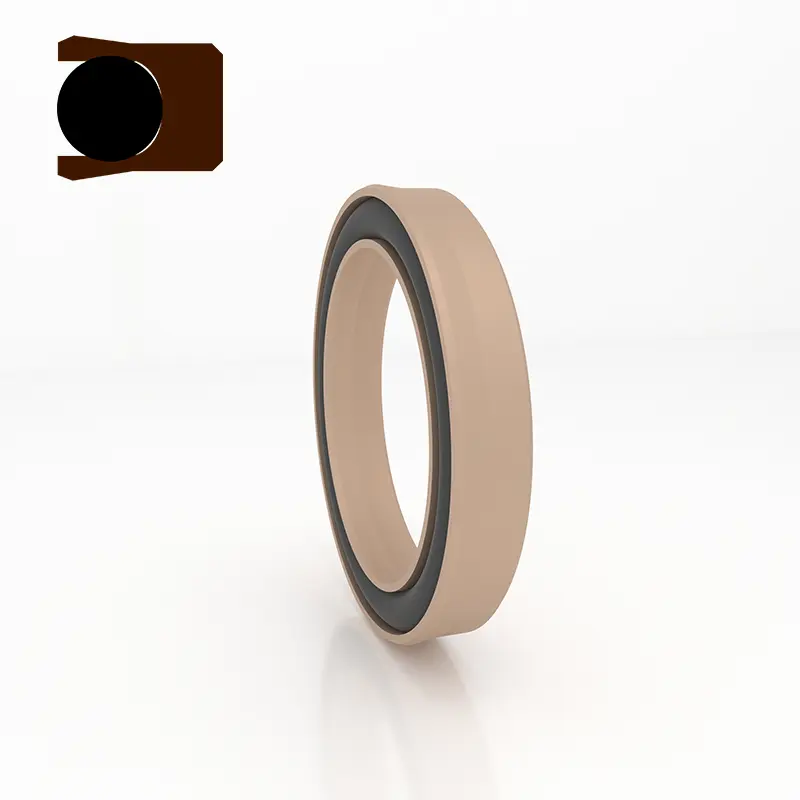

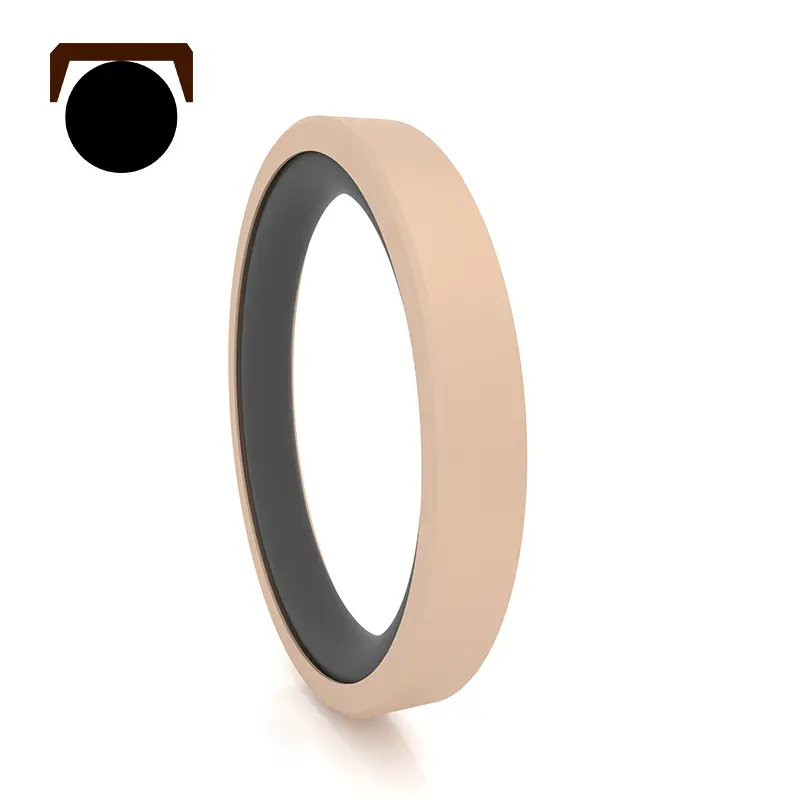

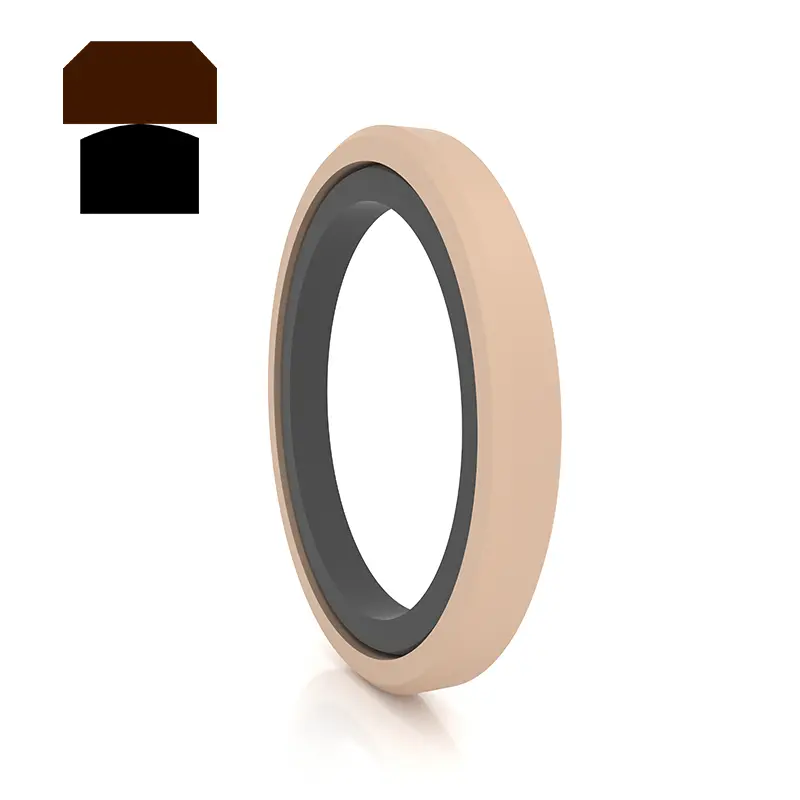

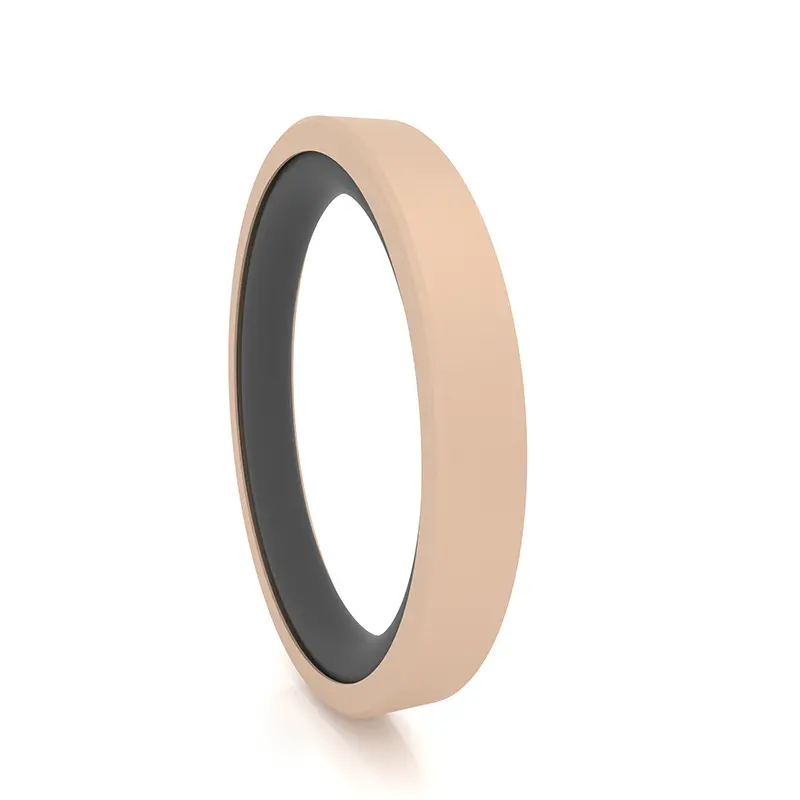

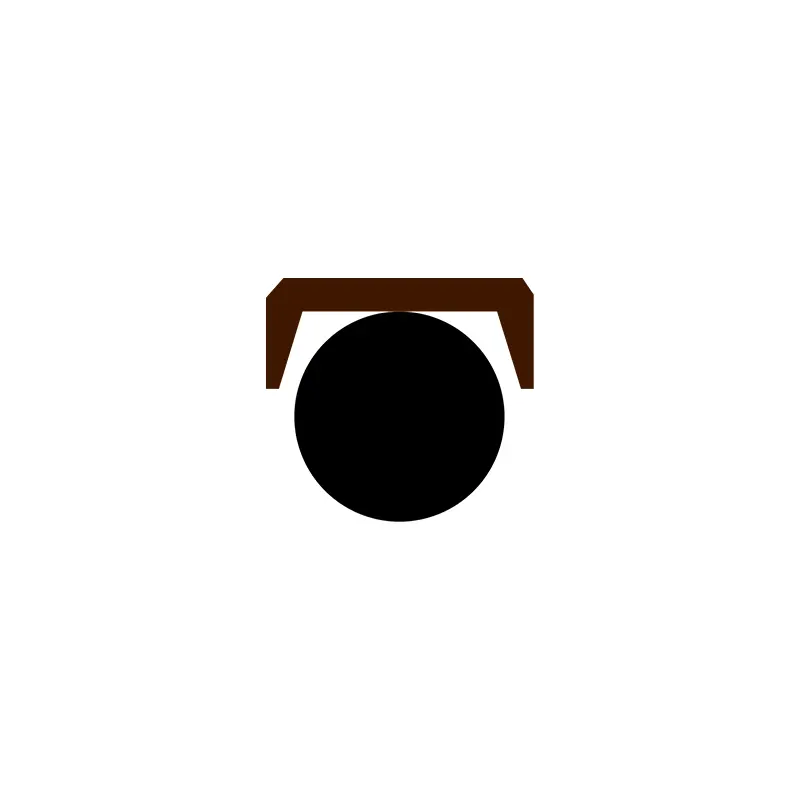

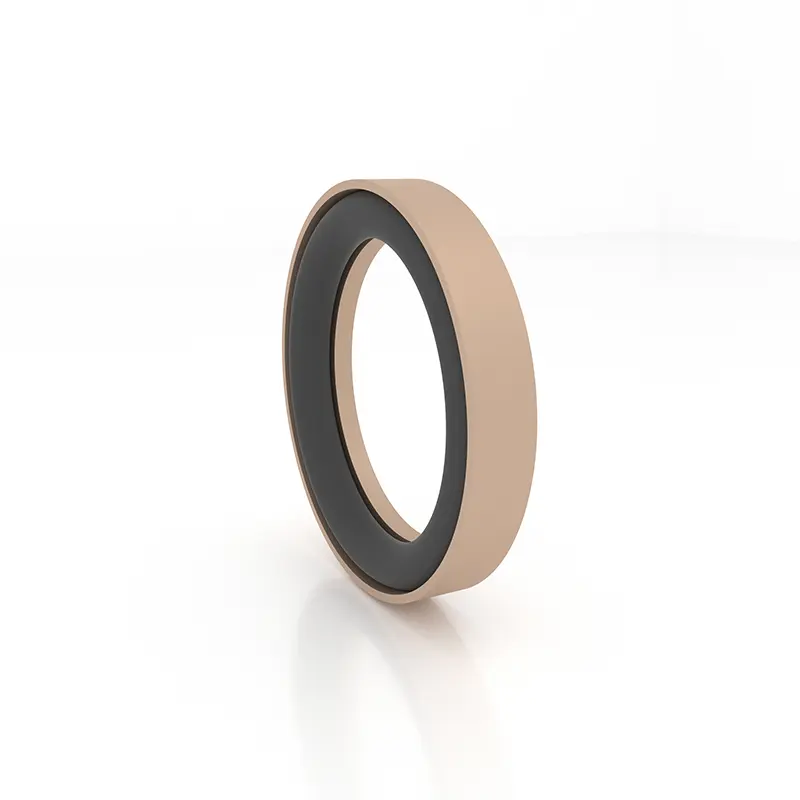

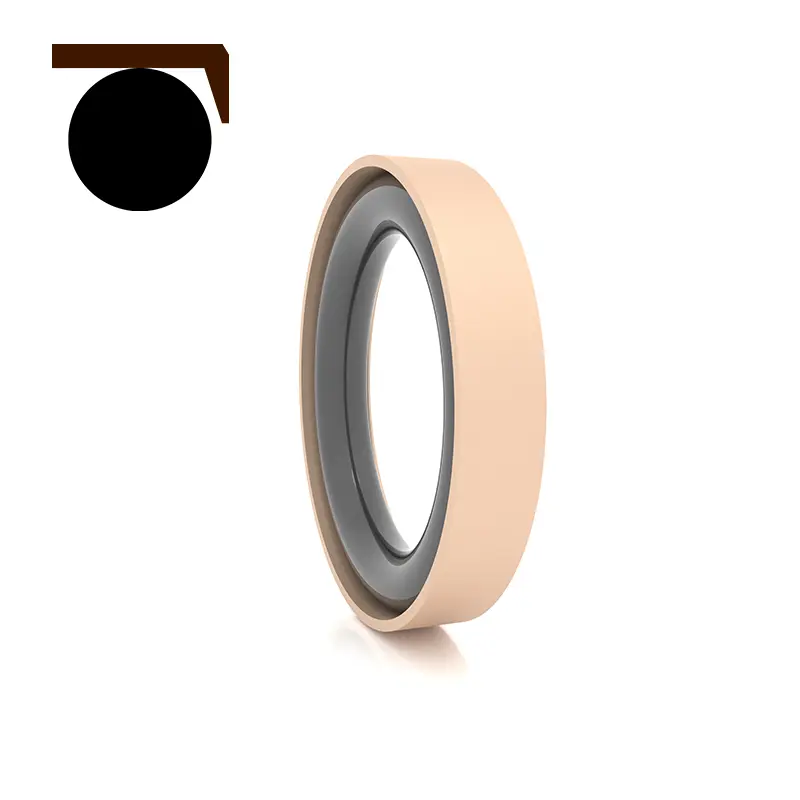

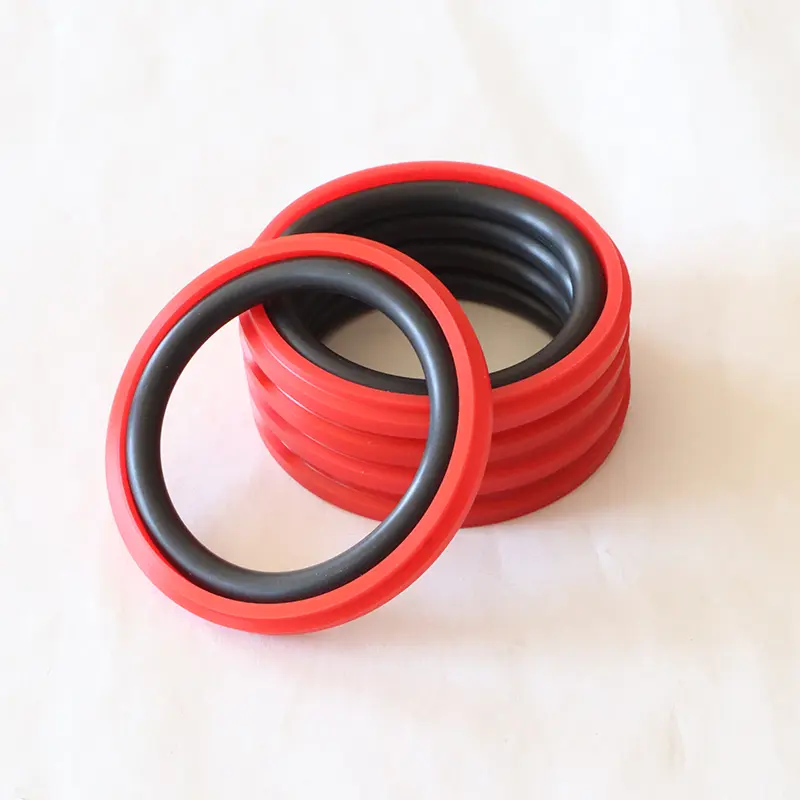

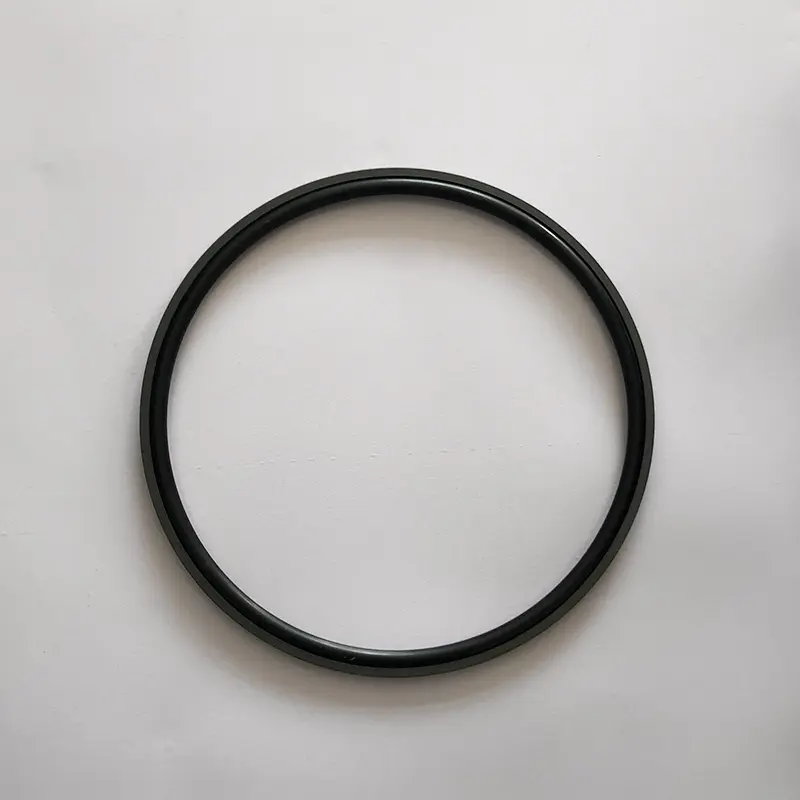

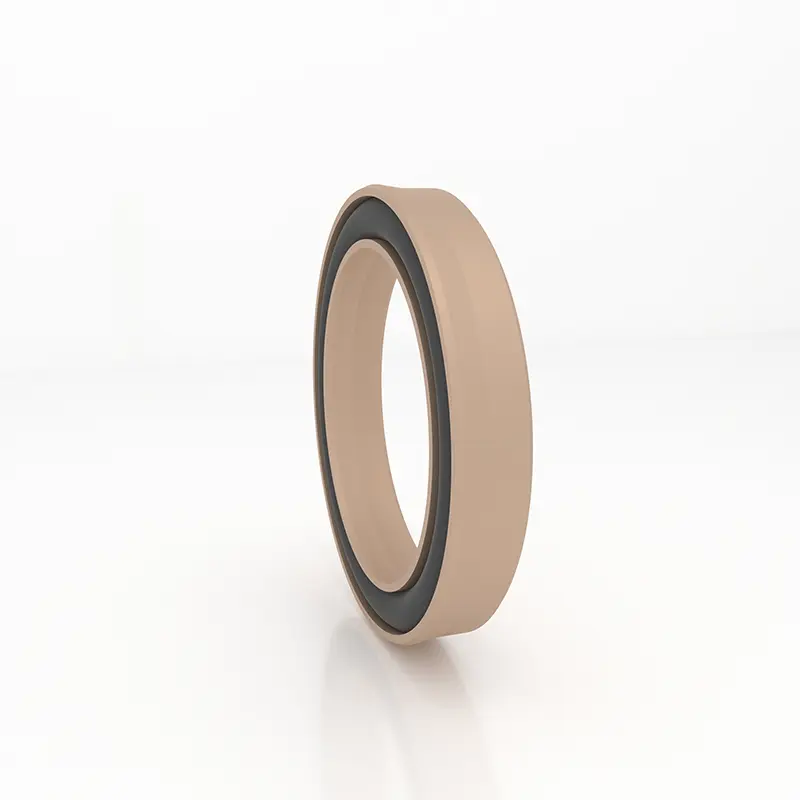

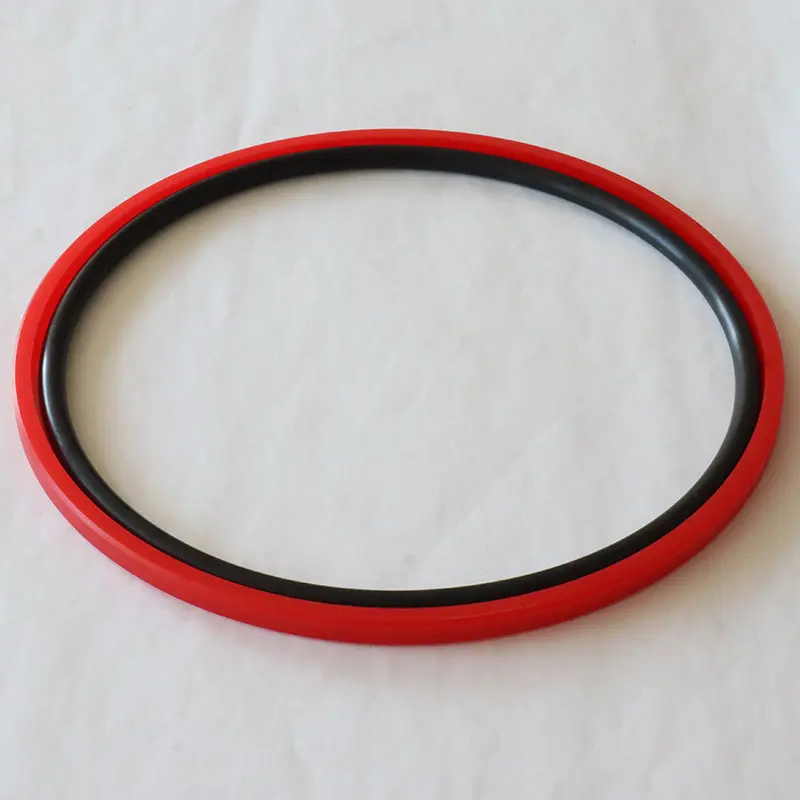

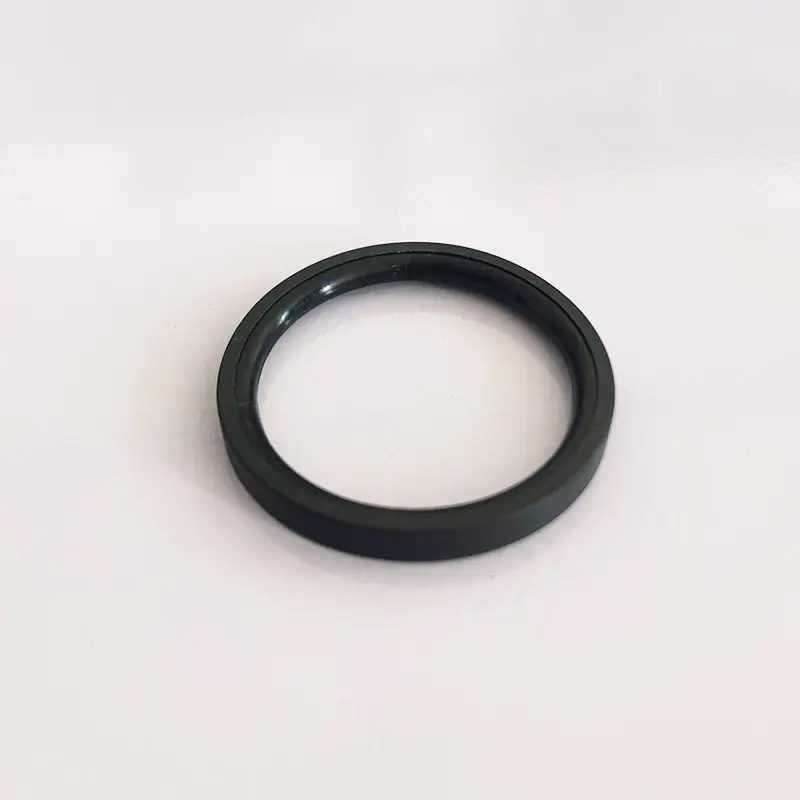

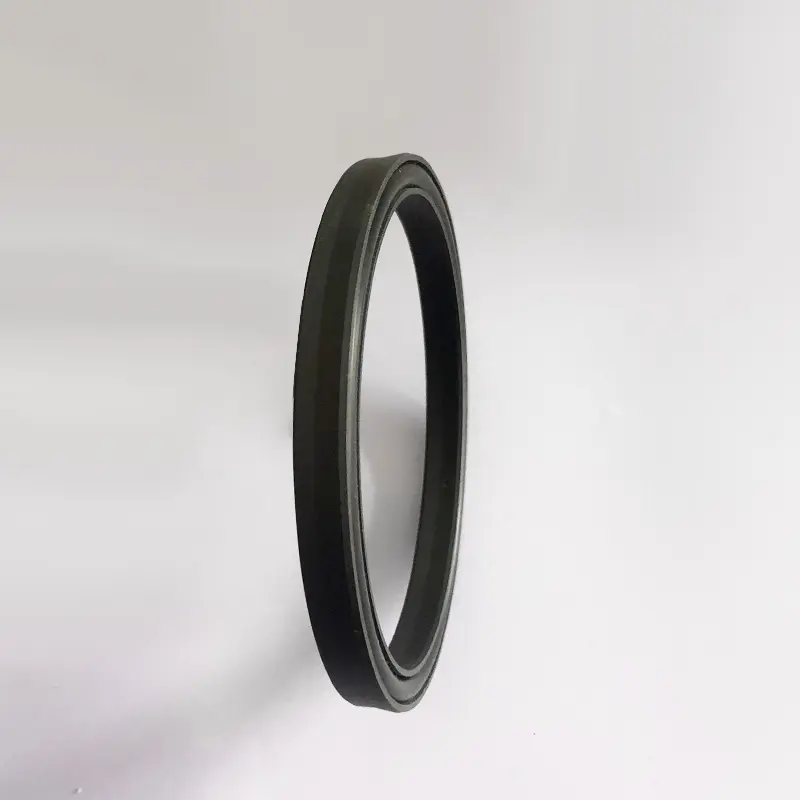

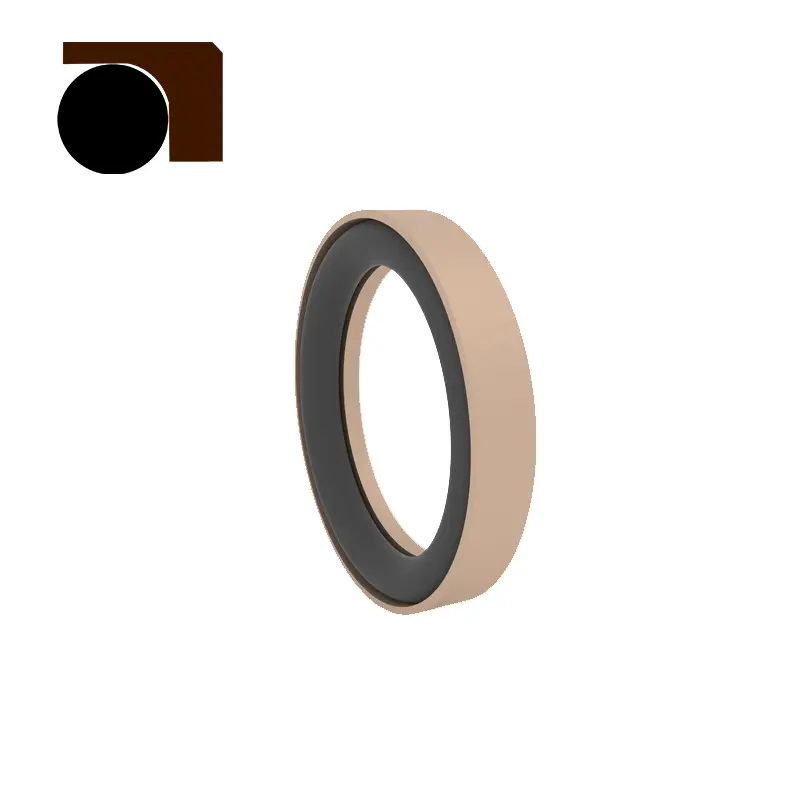

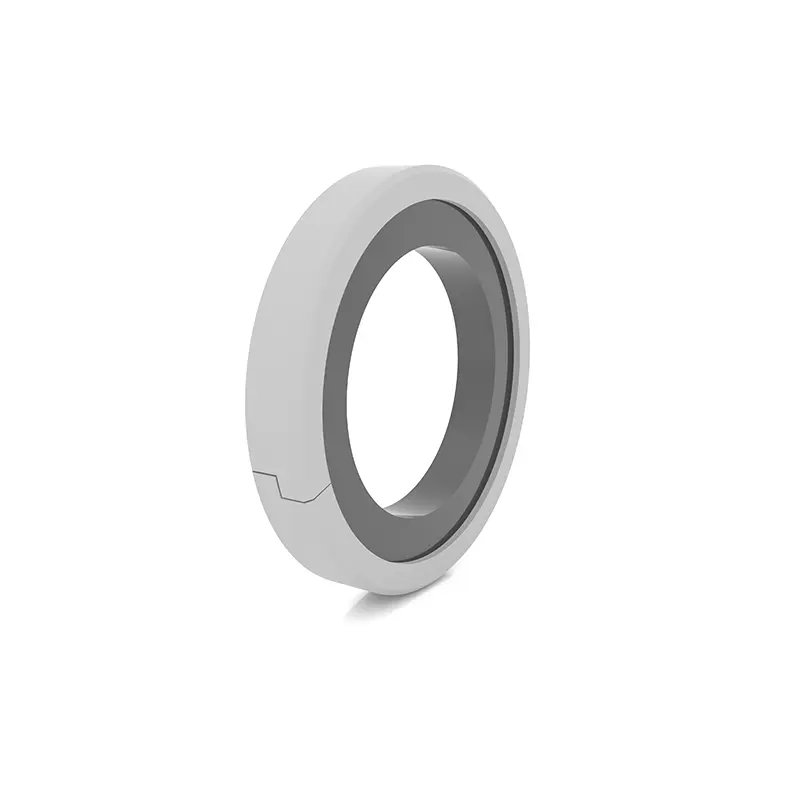

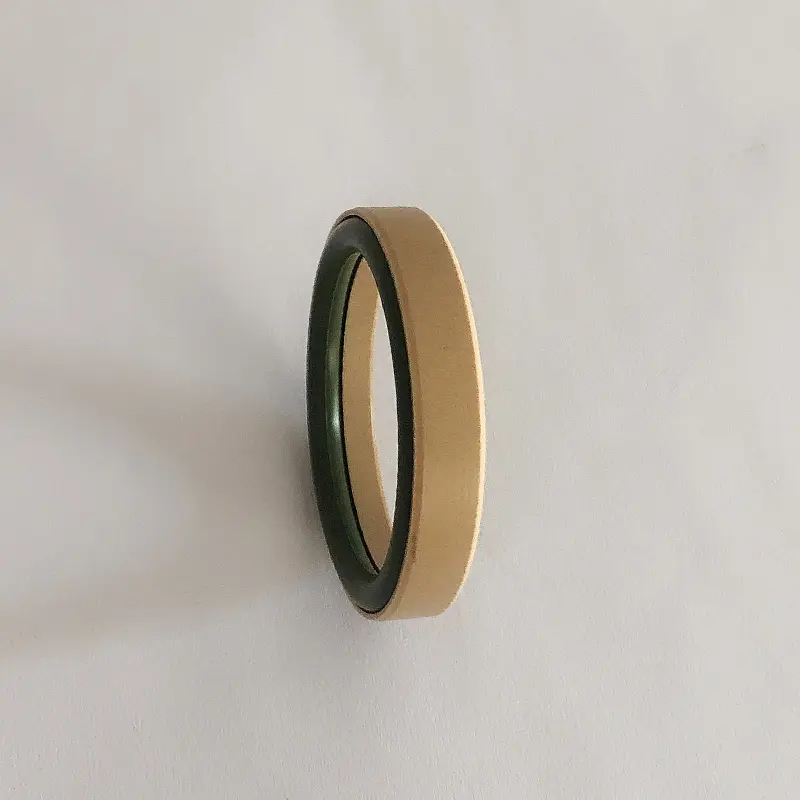

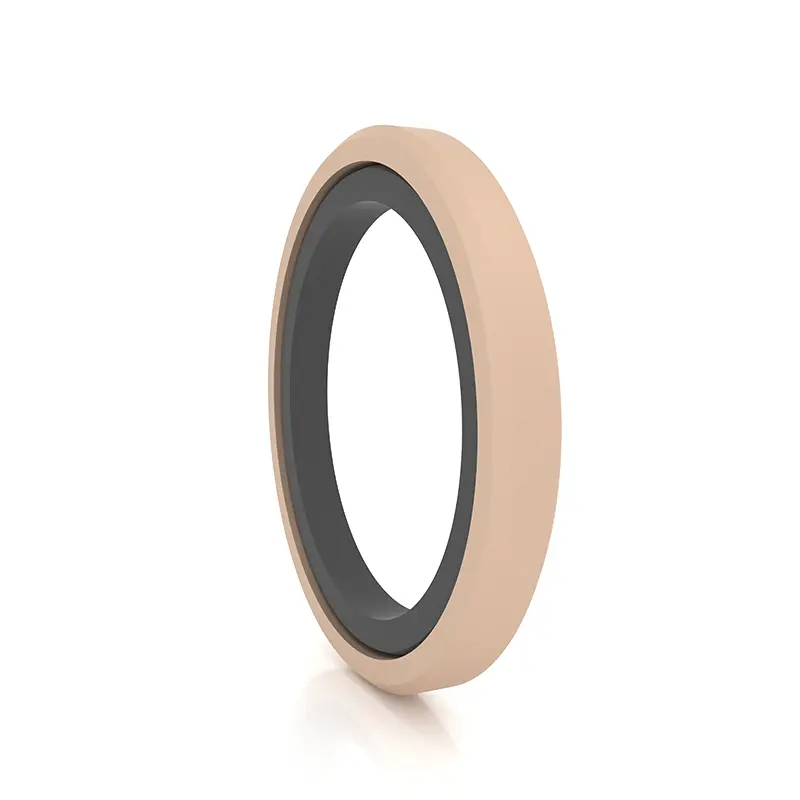

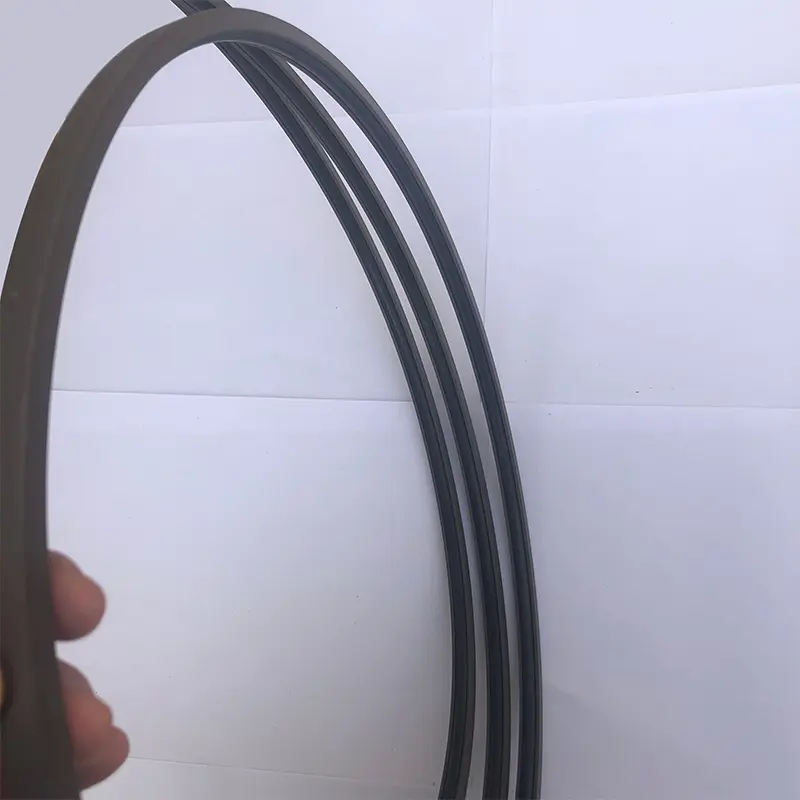

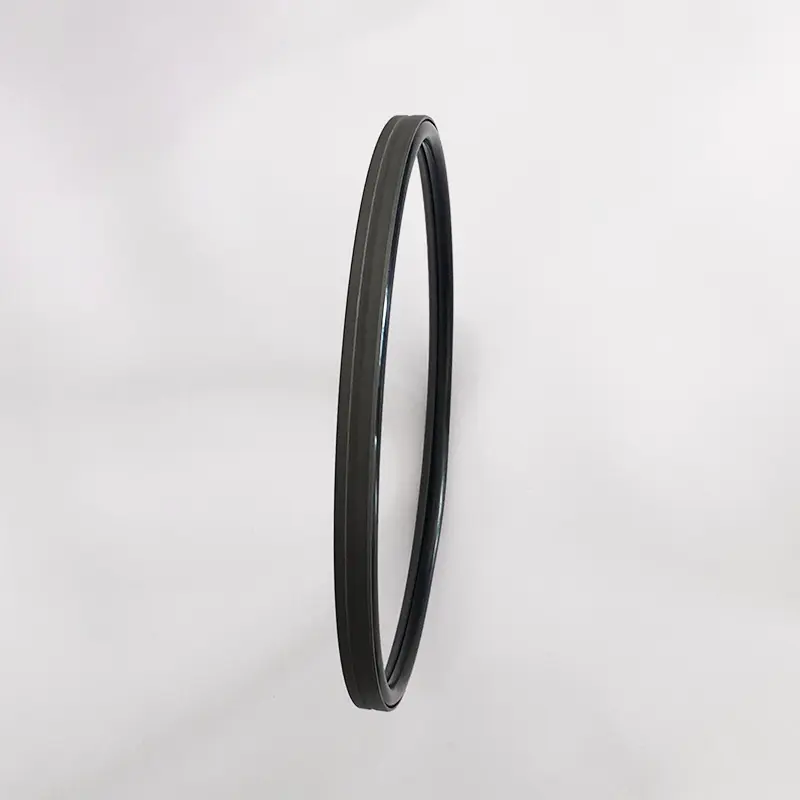

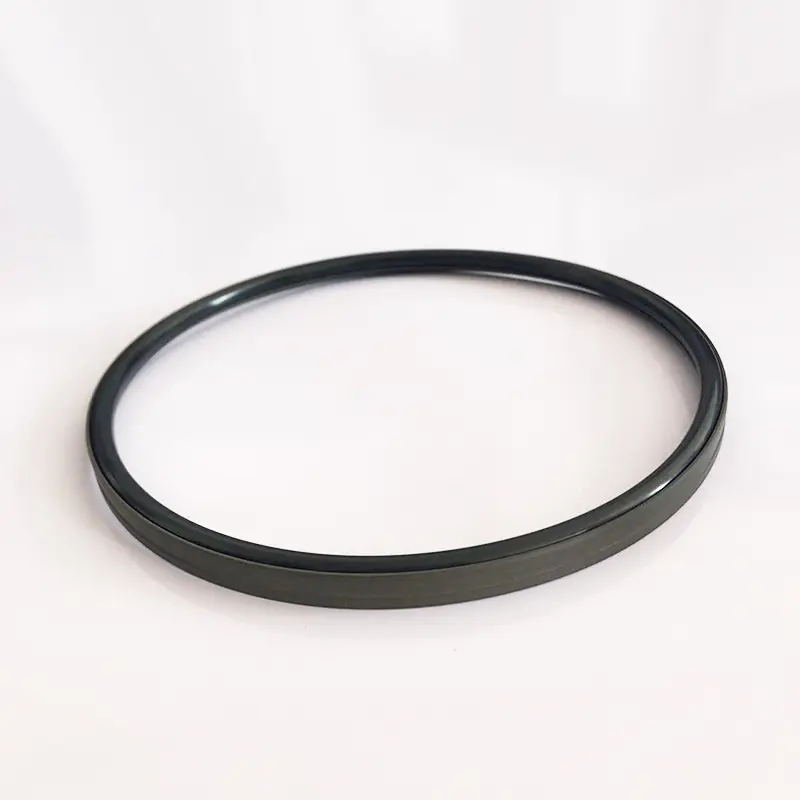

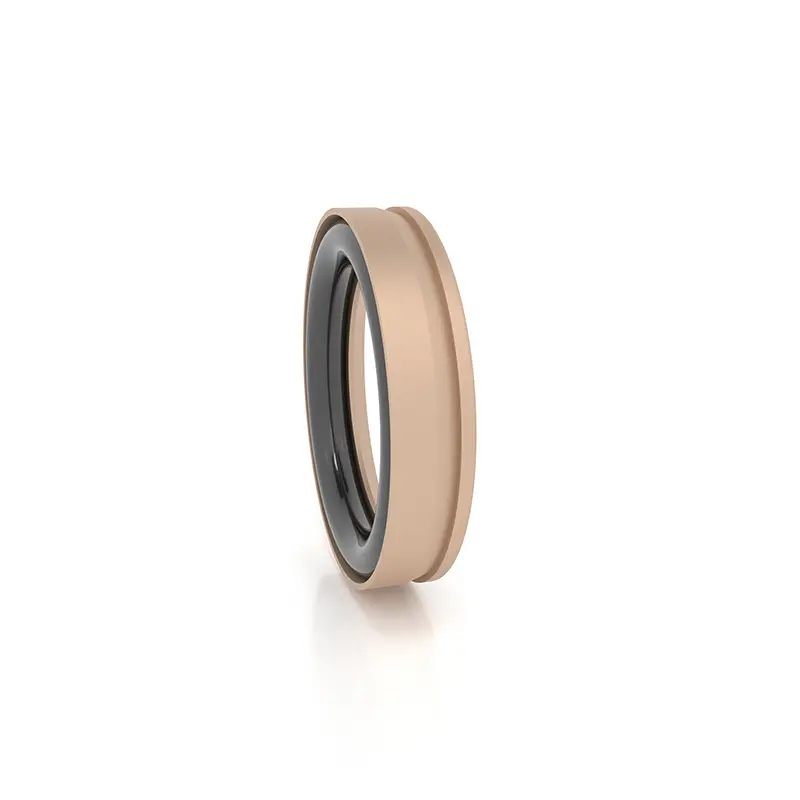

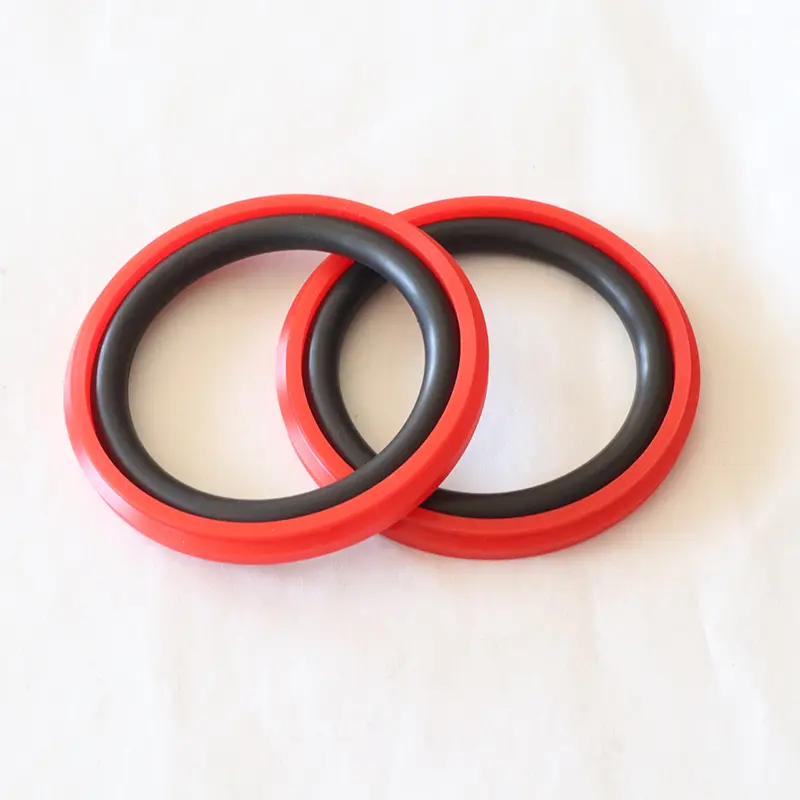

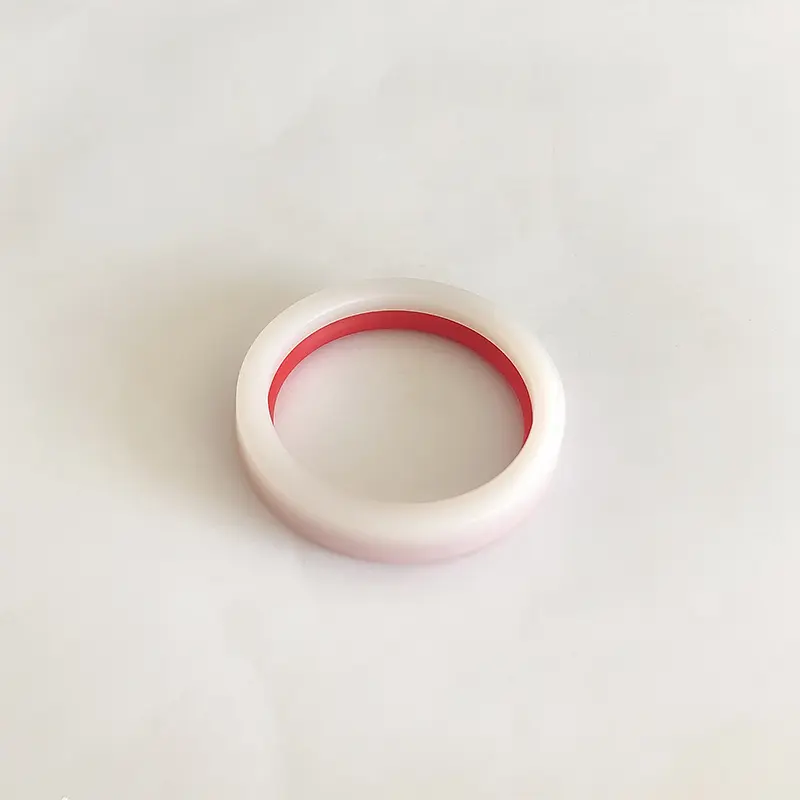

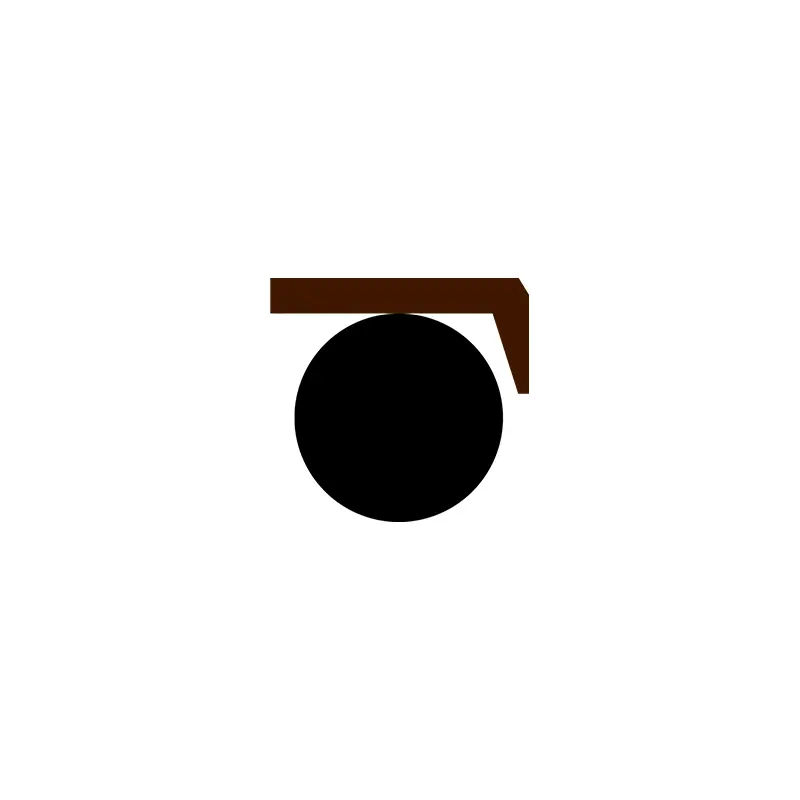

ピストン穴の高圧シールは、PTFEまたは特別な複合材料の特別な形のシーリングリングと高弾性O型のゴムリングで構成される優れたものです。一致するOリングによると、それらはRC58-RC64シリーズ（GB1235に適応）に分割されます。これは、特別に油圧式往復運動の一方向シーリングに特別に使用されます。

PTFE材料は、強力な化学的安定性、酸およびアルカリ腐食耐性を持ち、複雑な化学環境に適応します。シーリングリングとゴムリングは一緒に機能し、優れたシーリング効果を実現します。

海洋工学では、ピストン穴の高圧シールは、深海検出器の油圧システムを重要な保護を提供できます。深海の水圧は高く、海水は非常に腐食性があります。物質的な利点は、製品が高圧抵抗と耐食性を提供するための前提条件の1つです。

重機の製造では、大型クレーンの油圧伸縮型腕が非常に利益をもたらします。建設現場は複雑で、望遠鏡の腕は頻繁に移動し、圧力は異なります。 PTFE材料は耐摩耗性であり、薄いリップデザイン、摩耗に対するリアルタイムの補償、タイトなシーリング、および故障リスクの減少と組み合わされています。

新しいエネルギー車両の分野では、ピストン穴の高圧シールも重要です。 EPS油圧コンポーネントでは、材料は安定しており、油圧油侵食と温度変化に直面して正確に密閉できます。ブレーキシステムでは、高圧の衝撃とブレーキ液腐食のために、特別な構造と最適化された厚さシーリングリングが漏れを厳密に防ぎ、安全性を確保します。

私たちが生産するピストンホールの高圧シールには、補償と優れたシーリングを備えた薄いリップデザインのモデルがいくつかあります。それらは、水圧と低粘度の媒体に適切に最適化されています。特別な構造は高圧に耐性があり、優れた材料品質を持っています。効率的なシーリングを開くのに最適な選択肢です。

製品機能：

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。長寿命は、オイルフリーの潤滑シールに使用できます。

3。高圧、超高圧、水、およびその他の低粘度媒体の密閉に使用できます。

4。水やその他の低粘度媒体の封印に使用できます

材料の選択

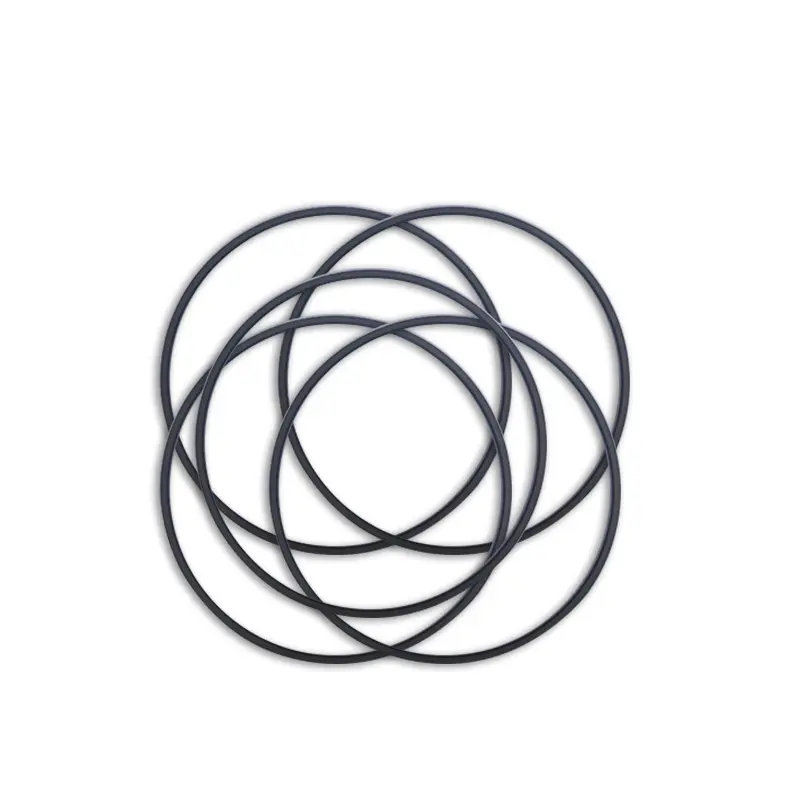

1. Oリングの材料は次のとおりです。R01ニトリルゴム（NBR）、R02 FluorOrubber（FKM）など。

2。シーリングリング材料：標準材料PTFE3、その他のオプション材料PTFE1、PTFE2、PTFE4、複合熱可塑性材料。

ピストン穴の高圧シールの適用可能な労働条件（制限値が同時に表示されるべきではありません）

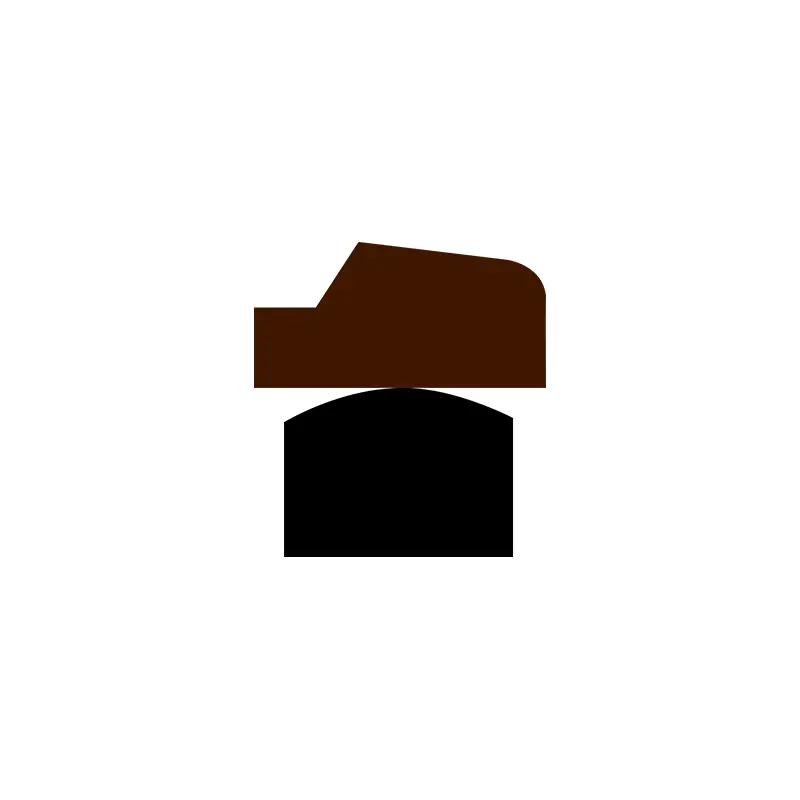

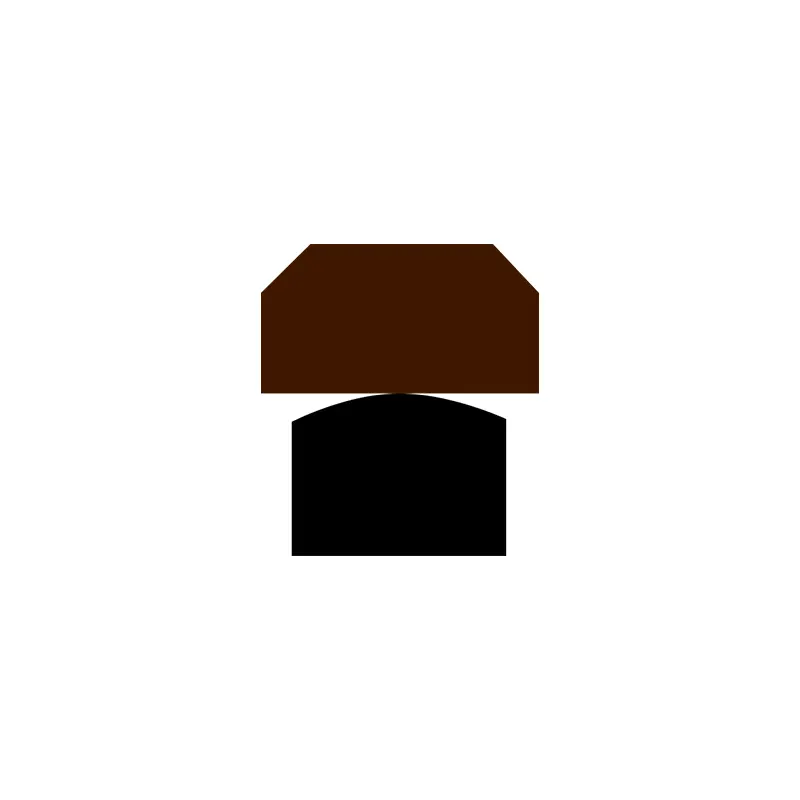

プロフィール	モデル	プレッシャー（MPA）	温度（℃）	速度（m/s）	メディア
	RC51/RC52	≤70	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、ガスなど。
			-20〜+180（OリングFKMのマッチング）
	RC53/RC54	≤100	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、ガスなど。
			-20〜+180（OリングFKMのマッチング）
	RC55	≤200	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+180（OリングFKMのマッチング）
	RC56/RC57	≤100	35〜+100（OリングNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、ガスなど。
			-20〜+180（OリングFKMのマッチング）
	RC58/RC59	≤200	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+200（一致Oリングfkm）
	RC60	≤260	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+200（一致Oリングfkm）
	RC61	≤60	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+200（一致Oリングfkm）
	RC61-B	≤60	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+200（一致Oリングfkm）
	RC62	≤60	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、水など。
			-20〜+200（一致Oリングfkm）
	RC63/SPGC	≤20	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、ガスなど。
			-20〜+180（OリングFKMのマッチング）
	RC64	≤20	-35〜+100（O-ringNBRの一致）	≤6	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）、ガスなど。
			-20〜+180（OリングFKMのマッチング）
	わかりました	≤50	-35〜+110（OリングNBRのマッチング）	≤1	ミネラルベースの油圧油、炎薄暗い液（HFA/HFB）など。

注文例：

注文モデルRC51-80x70x7.6-PTFE3-R01

モデルシリンダー直径x溝直径x溝幅PTFE3修飾PTFE材料コードR01 Oリング材料コード

注文モデルRC53-80X69.6x9.8-PTFE3 -R01

モデルシリンダー直径x溝直径x溝幅PTFE3修飾PTFE材料コードR01- Oリング材料コード

注文モデルRC55-80X69.4X10.6-PTFE3-R01

モデルシリンダー直径x溝直径x溝幅PTFE3修飾PTFE材料コードR01- Oリング材料コード

注文モデルRC56-80x70x9.2-PTFE3 -R01

モデルシリンダー直径x溝直径x溝幅PTFE3修飾PTFE材料コードR01- Oリング材料コード

注文モデルOK-80x59x8シリンダー直径x溝直径x溝幅

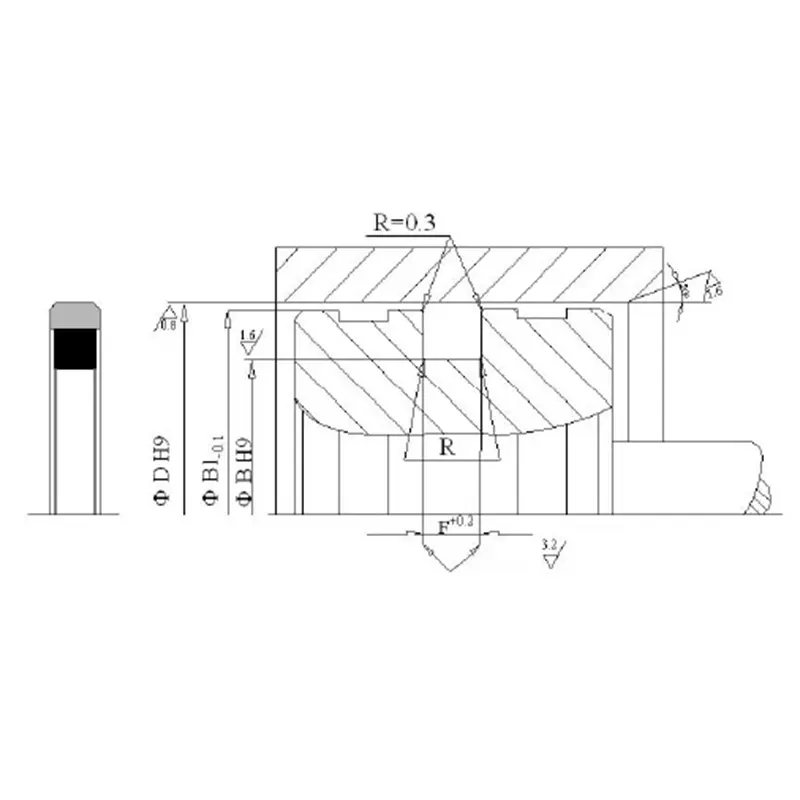

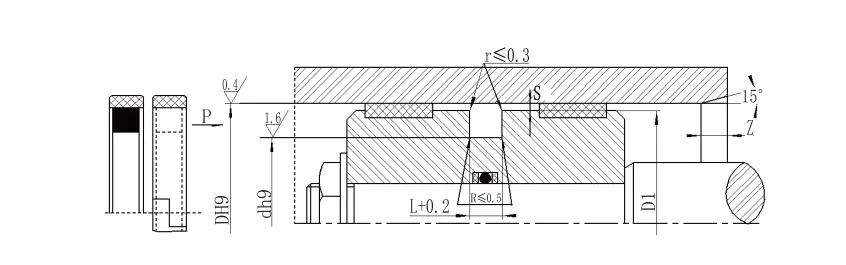

仕様

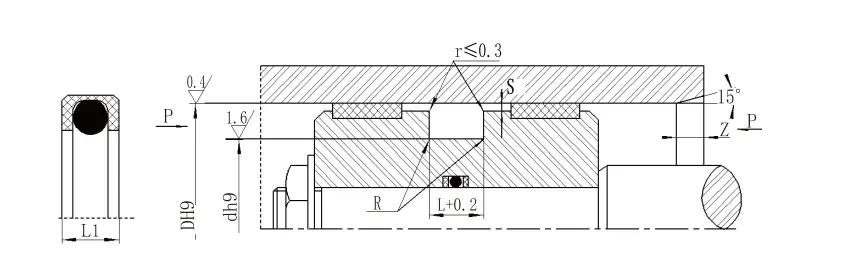

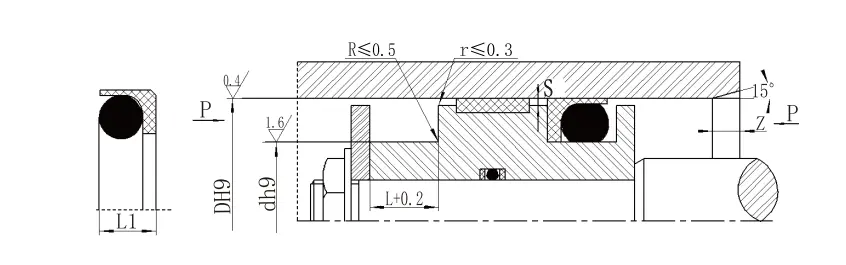

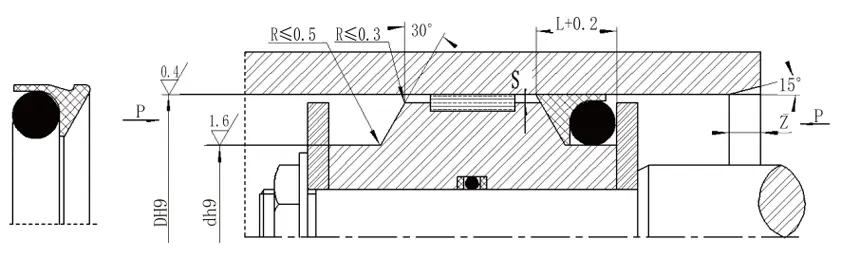

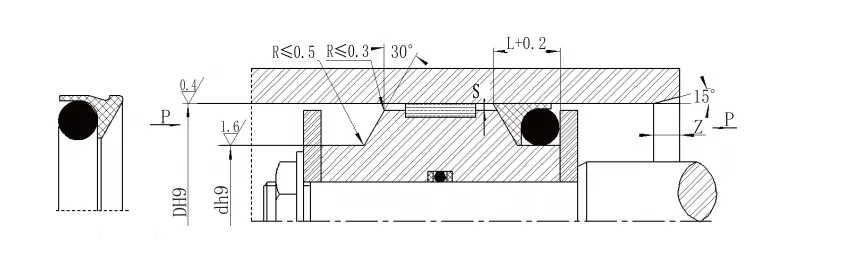

RC51仕様パラメーターテーブル（パラメーター範囲内の仕様が利用可能です）

標準型DH9 RC51	ライトロードDH9 RC51-Q	重荷重DH9 RC51-Z	溝の直径 D H9	溝の幅 L⁺⁰^.²	シールの高さL1	放射状クリアランスs_マックス		面取り Z_分	Oリングワイヤの直径 d₀
標準型DH9 RC51	ライトロードDH9 RC51-Q	重荷重DH9 RC51-Z	溝の直径 D H9	溝の幅 L⁺⁰^.²	シールの高さL1	<20MPA	<40mpa	面取り Z_分	Oリングワイヤの直径 d₀
8〜12	12.9〜23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9〜23.9	24〜49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24〜49.9	50〜121.9	12.9〜23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50〜121.9	122〜690.9	24〜49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122〜690.9	691〜999	50〜121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691〜999	1000〜1599	122〜690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000〜1599	≥1600	691〜999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000〜1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
注：1。ライトロードシリーズを使用して、閉じた溝> 30mmに簡単にインストールする方が簡単です。
2。閉じた溝の設置については、当社に相談してください。
3。圧力> 40mpaの場合、シールのルート領域はH8/F8フィット耐性を使用します。

RC52（一致OリングGB1235）仕様（パラメーター範囲内の仕様が利用可能）
開口部の範囲 D H9	溝の直径 D H9	溝の幅 L^+0.2	シールの高さ L1	放射状クリアランス S_マックス	面取り Z_分	Oリングワイヤの直径 d₀
12〜55	D-6.8	5.2	4.7	0.3	5	3.5
56〜169	D-10.8	8.2	7.5	0.4	7	5.7
170〜1500	D-15.9	11.6	10.5	0.4	12	8.6
順序付け例RC52—80x69.2x8.2-ptfe3-r01
モデルシリンダー直径x溝直径x溝幅PTFE3-修正PTFE材料コードR01- Oリング材料コード

RC53仕様（パラメーター範囲内の仕様が利用可能です）
開口部の範囲 D H9	溝の直径 D H9	溝の幅 L^+0.2	ラジアルクリアランスSMAX		面取り Z_分	Oリングワイヤの直径 d_O
開口部の範囲 D H9	溝の直径 D H9	溝の幅 L^+0.2	<40mpa	<60mpa	面取り Z_分	Oリングワイヤの直径 d_O
13〜24	D-5.4	5.2	0.25	0.15	4	2.65
25〜49	D-7.2	6.6	0.25	0.2	5	3.55
50〜121	D-10.4	9.8	0.3	0.2	7	5.30
122〜1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54仕様（OリングGB1235の一致）（パラメーター範囲内の仕様が利用可能）
開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	ラジアルクリアランスSMAX		面取り z_分	Oリングワイヤの直径 d_O
開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	<40mpa	<60mpa	面取り z_分	Oリングワイヤの直径 d_O
12〜49	D-7.0	6.6	0.25	0.2	5	3.5
50〜169	D-11.0	10.5	0.3	0.2	7	5.7
170〜1500	D-16.6	15.5	0.5	0.3	12	8.6
注：圧力> 60MPAの場合、シールルートエリアはH8/F8フィット許容範囲を使用し、超高圧シールSMAX <0.05を使用します。

RC55仕様（パラメーター範囲内の仕様が利用可能です）

開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	ラジアルクリアランスSMAX		面取り z_分	Oリングワイヤの直径 d_O
開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	<40mpa	<60mpa	面取り z_分	Oリングワイヤの直径 d_O
12〜49	D-7.2	8.6	0.25	0.2	5	3.55
50〜121	D-10.6	10.6	0.3	0.2	7	5.3
122〜1500	D-14	13.8	0.5	0.3	8	7
注：圧力> 60MPAの場合、シールルートエリアはH8/F8フィット許容範囲を使用し、超高圧シールSMAX <0.05を使用します。

RC56仕様（パラメーター範囲内の仕様が利用可能です）
標準型DH9 RC56	ライトロードDH9 RC56-Q	重荷重DH9 RC56-Z	溝の直径 D H9	溝の幅 L^+0.2	シールの高さL1	丸い角 rマックス	放射状クリアランスs_マックス		面取り Z_分	Oリングワイヤの直径d_O
標準型DH9 RC56	ライトロードDH9 RC56-Q	重荷重DH9 RC56-Z	溝の直径 D H9	溝の幅 L^+0.2	シールの高さL1	丸い角 rマックス	<20MPA	<40mpa	面取り Z_分	Oリングワイヤの直径d_O
8〜12.9	13〜23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13〜23.9	24〜49.9	8〜12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24〜49.9	50〜121.9	13〜23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50〜121.9	122〜629	24〜49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122〜629	630〜999	50〜121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630〜999	1000〜1599	122〜629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000〜1599	≥1600	630〜999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000〜1599	D-22	19	17	1.0	0.7	0.6	20	12.0
注：1。圧力> 60MPaの場合、シールルートエリアはH8/F8の一致耐性を使用し、超高圧シールSMAX <0.05を使用します。 2。シリンダーの直径は30mm> 30mmで、閉じた溝に取り付けることができます。当社に相談してください。

RC57仕様（OリングGB1235の一致）（パラメーター範囲内の仕様が利用可能です）
開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	シールの高さ L1	丸いコーナー rマックス	放射状クリアランスs_マックス		面取り z_分	Oリングワイヤの直径 d_O
開口部の範囲 D H9	溝の直径 D H9	溝の幅 l^+0.2	シールの高さ L1	丸いコーナー rマックス	<20MPA	<40mpa	面取り z_分	Oリングワイヤの直径 d_O
8〜27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28〜55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56〜169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170〜1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
RC57—80x69.2x9.8-PTFE3-R01の注文
モデルシリンダー直径x溝直径x溝幅ptfe3、r01材料コード
