高圧エンドフランジシール

高圧エンドフランジシールは、Ruichen Sealsが提供できる信頼できるソリューションです。アザラシの生産と開発に特化したメーカーとして、当社の製品は、長寿命、良好なシール、高圧、さらには超高圧抵抗、コンパクト構造、小さな宇宙職業、その他の一般的な利点を備えた水圧シールに使用できます。製品の区画モデルは多様です。あなたに合ったソリューションを入手するために私たちに連絡することができます。

お問い合わせを送信

製品説明

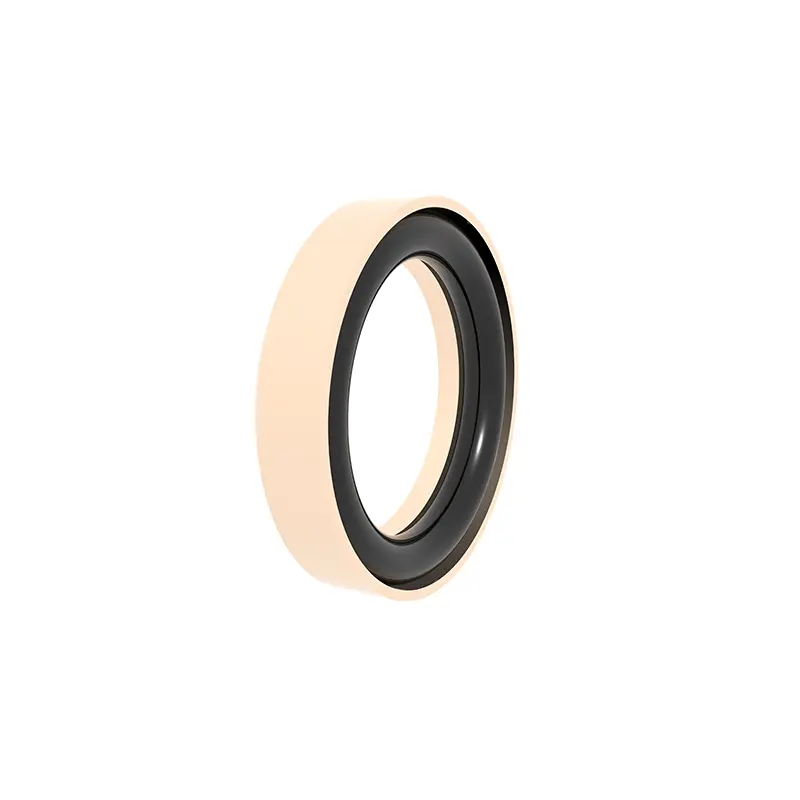

私たちのRuichen Seals高圧エンドフランジシールは、製品のパフォーマンスを向上させるために革新的な設計を採用しています。コアは、満たされたまたは修正されたPTFE材料の特別な形のシーリングリングとO字型（ゴム）リングの組み合わせで、軸（端）、フランジの一元静的（圧力）シーリング、および水圧シーリングのニーズに適しています。

高圧エンドフランジシールには、大きな利点、長寿命、メンテナンスコストの削減、メディアの漏れを防ぐための優れたシーリング、極端な労働条件を満たすための高圧と超高圧抵抗、および簡単な設置のための絶妙な構造があります。

さまざまな労働条件によれば、選択できる細分モデルを作成しました。RC2871シリーズ（右角シーリングリングとO字型ゴムリング）は、さまざまな圧力シナリオに対処するためにAとBタイプに分割されます。 RC2872シリーズ（C字型シーリングリングとO字型ゴムリング）は、静圧シーリングに適しています。 RC2873（強化された右角シーリングリングとO字型のゴムリング）は、超高圧静的シーリングを専門としています。 RC2874（Y字型シーリングリングとO字型のゴムリング）は、超高圧シーリングの安定性を保証します。 RC2875シリーズ（足型シーリングリングとO型のゴムリング）は、さまざまな静的シーリングニーズを満たすためにAとBのタイプに分割されています。

いくつかの特別な組み合わせには、Oリングを備えた修正されたフット型シーリングリングなど、ハイライトがいっぱいです。これは、プレ圧力とフランジ構造を使用して、より高い圧力でより良いシーリングを実現し、高値と超高圧に耐えることができます。同じことは、C字型と強化された右角シーリングリングとOリングの組み合わせにも当てはまり、すべての方向に高圧エンド（フランジ）シーリング問題に信頼できるソリューションを提供します。

製品機能とアプリケーション：

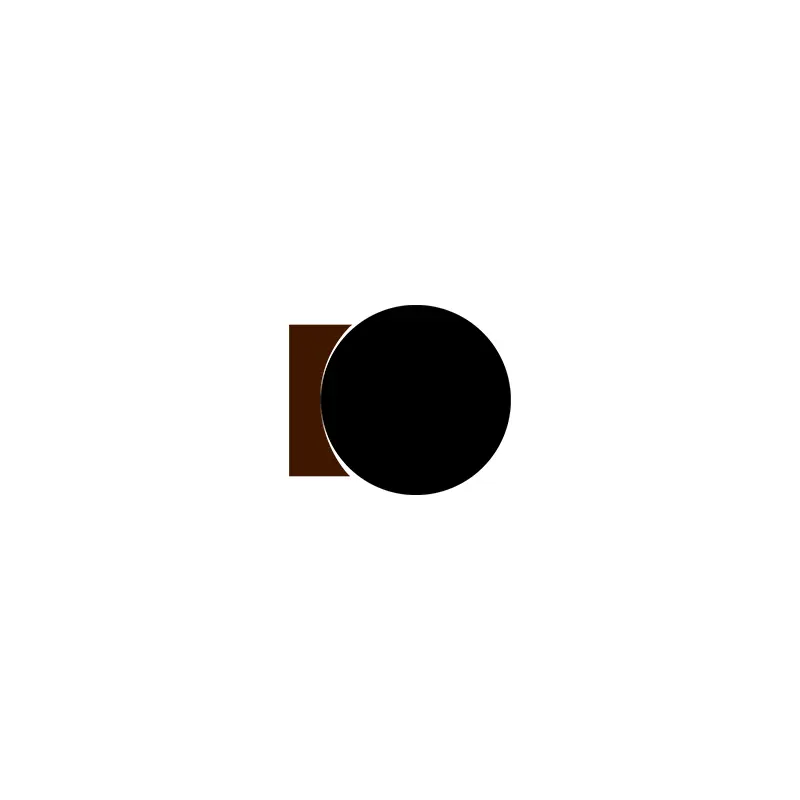

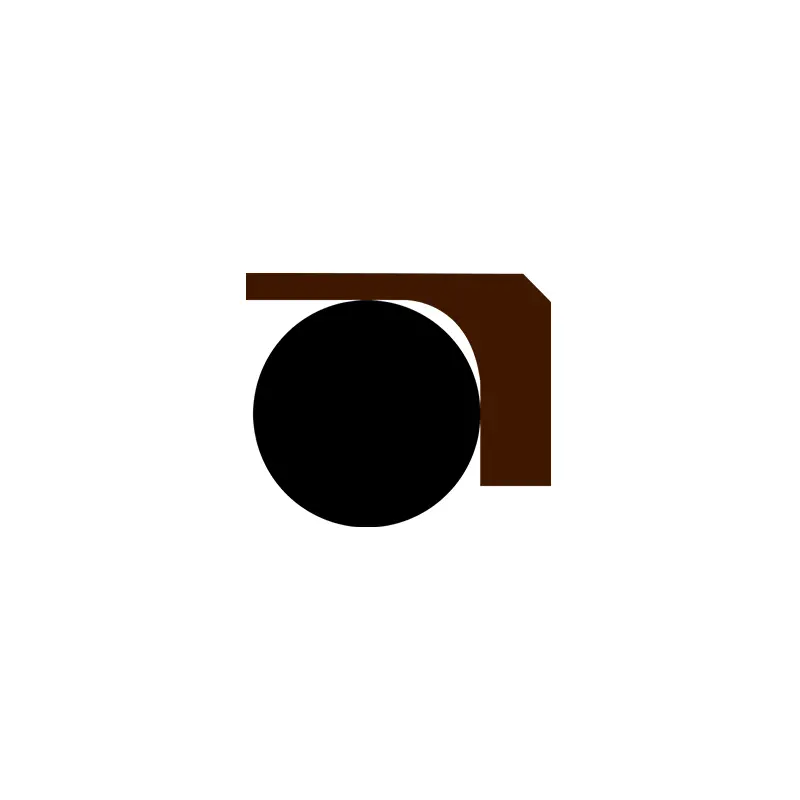

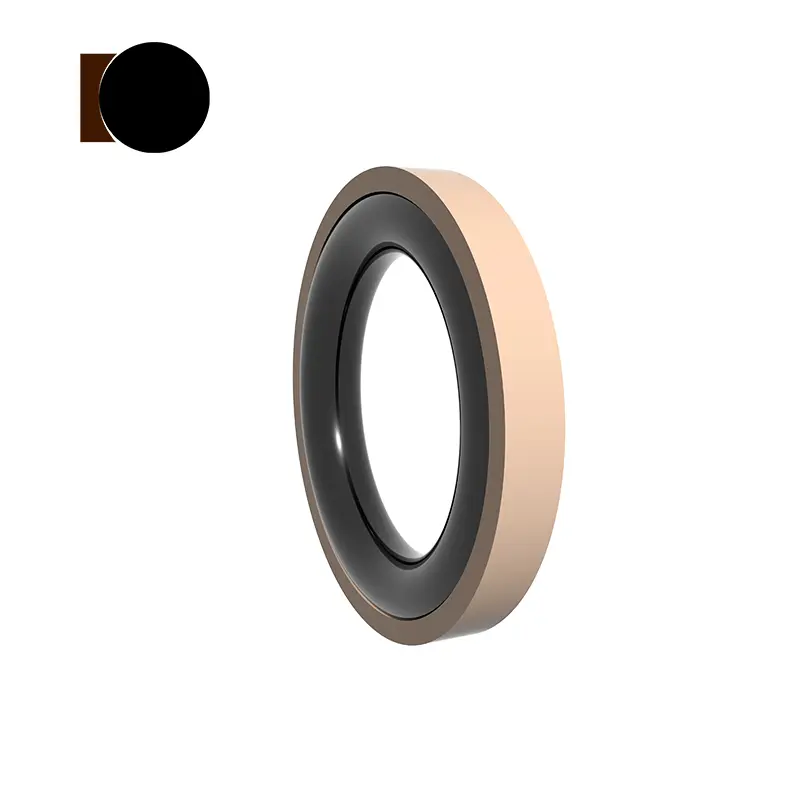

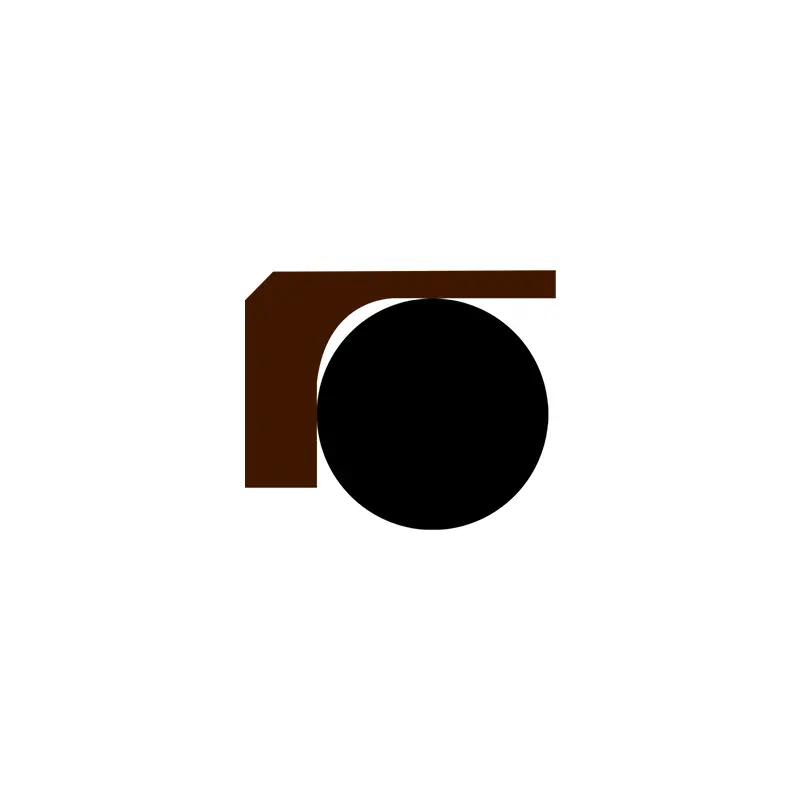

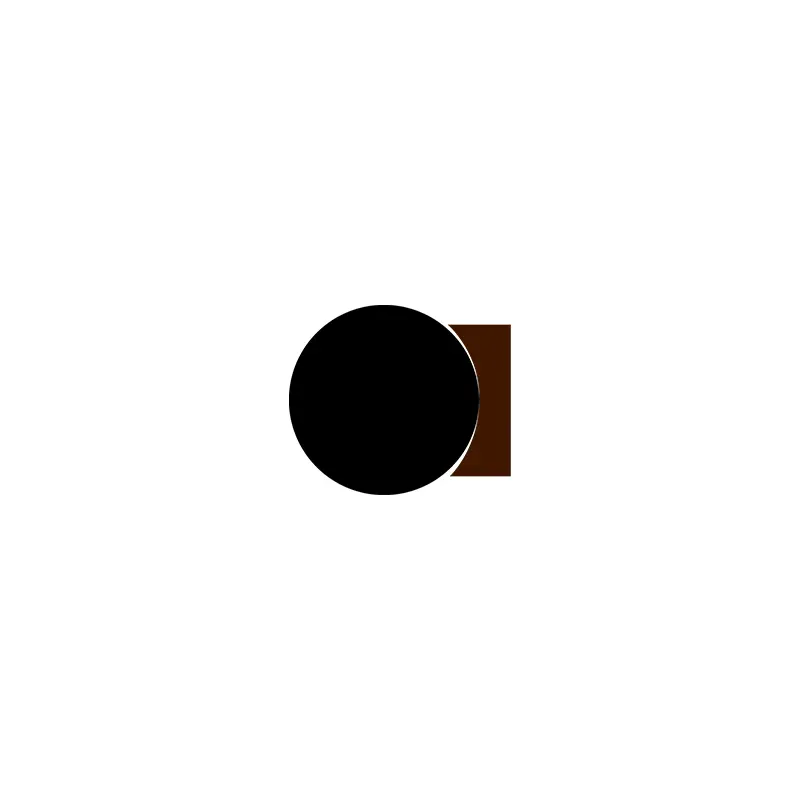

このシールは、PTFEとOリングで作られた右角シーリングリングで構成されています。 Oリングは、シーリングを実現するためにクランプ力を生成するために事前に圧縮されています。シールのクランプ力は、圧力下で増加します。つまり、圧力が高いほど、シーリングが良くなります。スリップリングはサイドリブ構造を採用するため、Oリングは絞り出されず、高圧に耐えることができます。

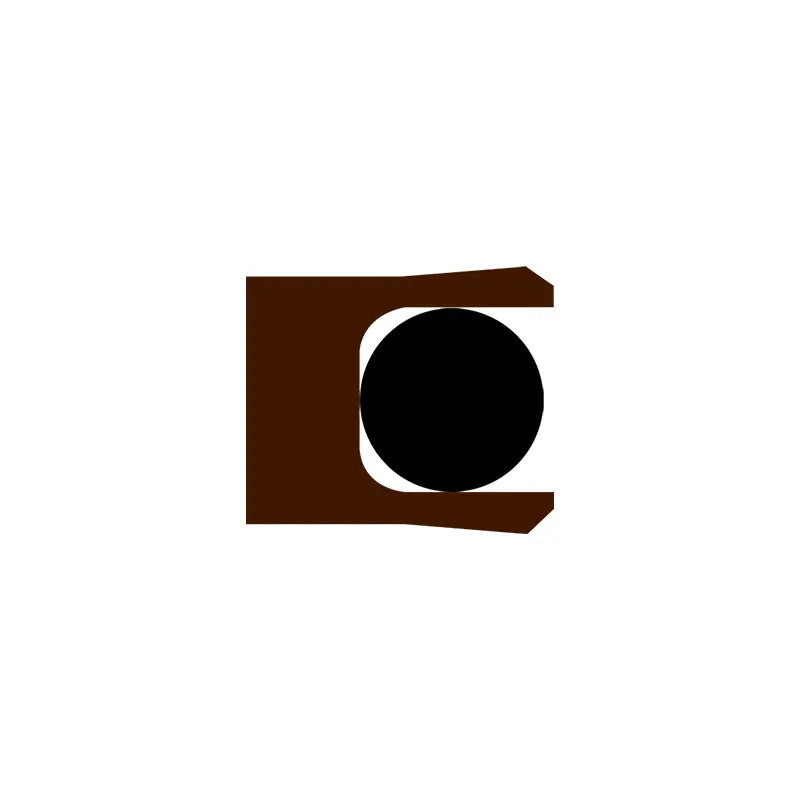

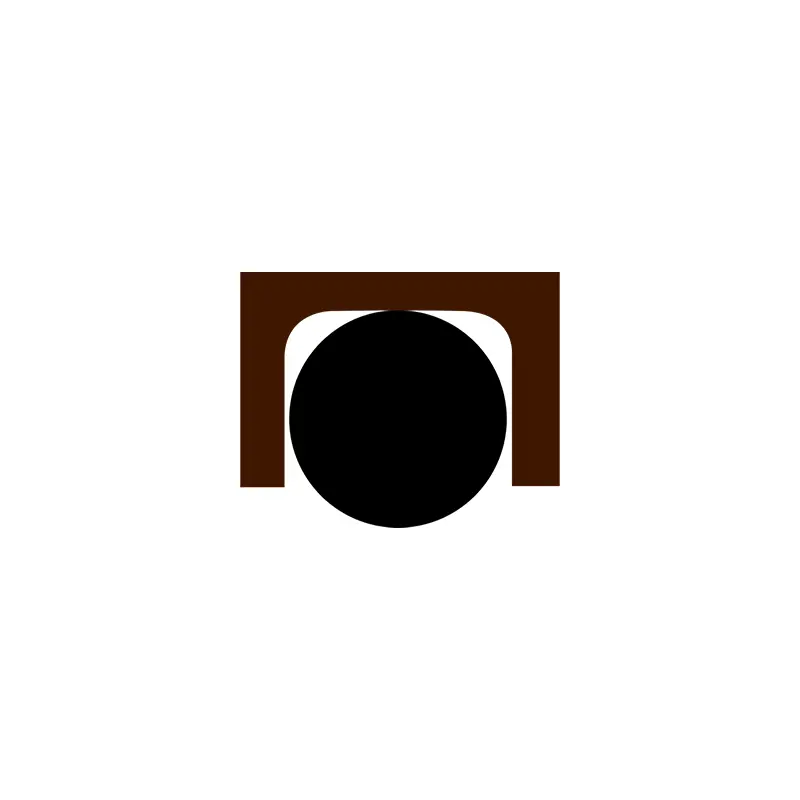

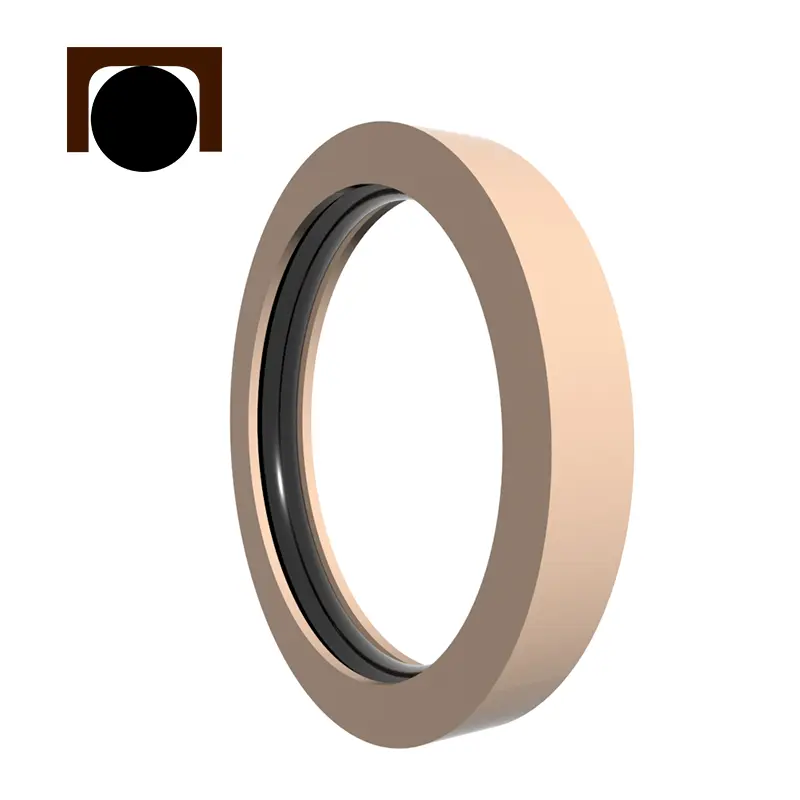

このシールは、PTFE C字型シーリングリングとOリングで構成されています。 Oリングは、シーリングを実現するためにクランプ力を生成するために事前に圧縮されています。シールのクランプ力は、圧力下で増加します。つまり、圧力が高いほど、シーリングが良くなります。スリップリングは両面rib骨構造を採用するため、Oリングは絞り出されず、高圧に耐えることができます。

RC2873

RC2874

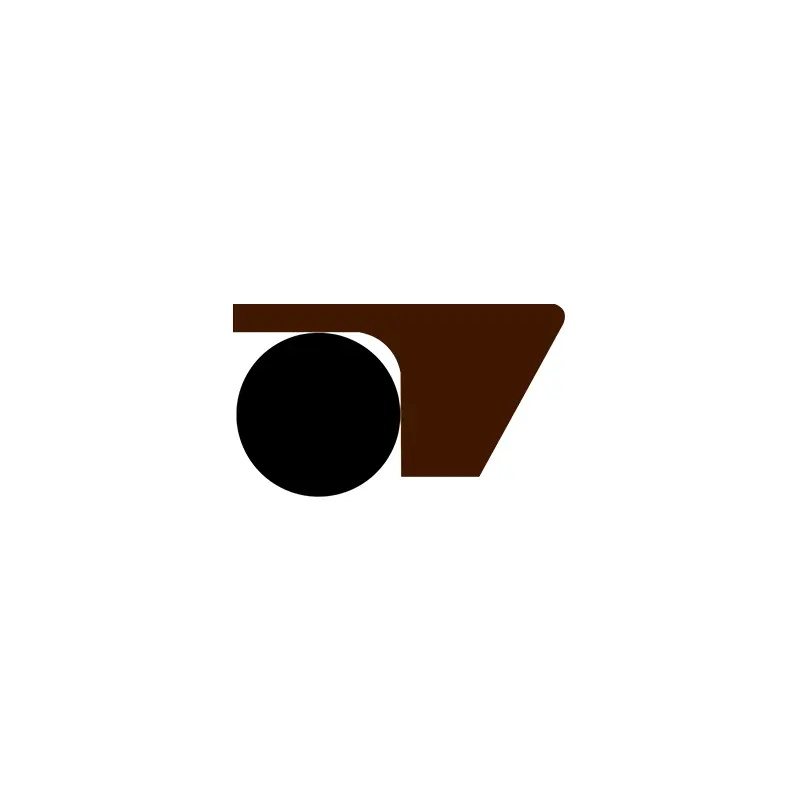

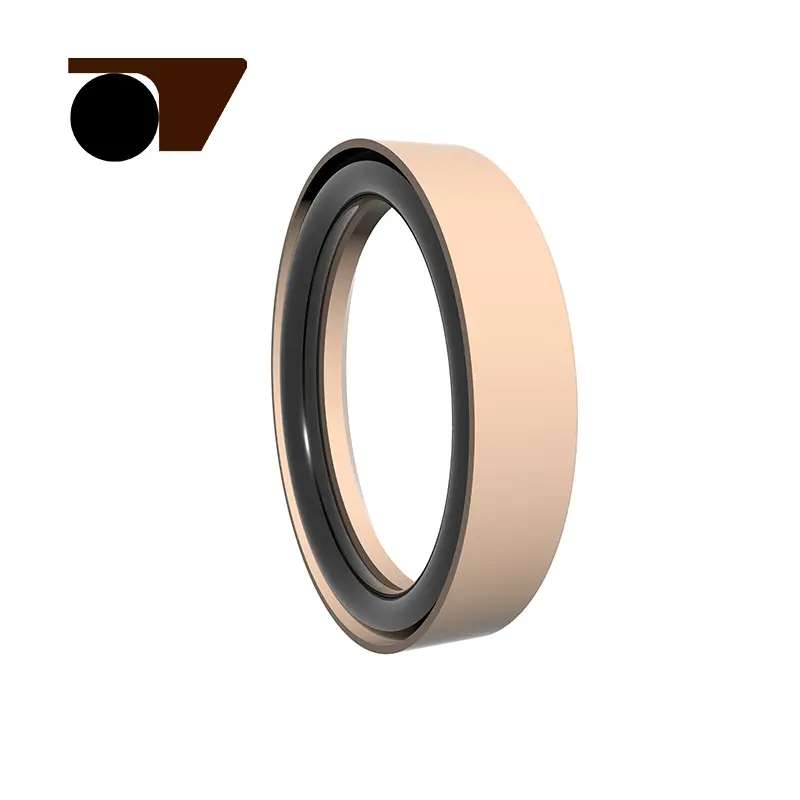

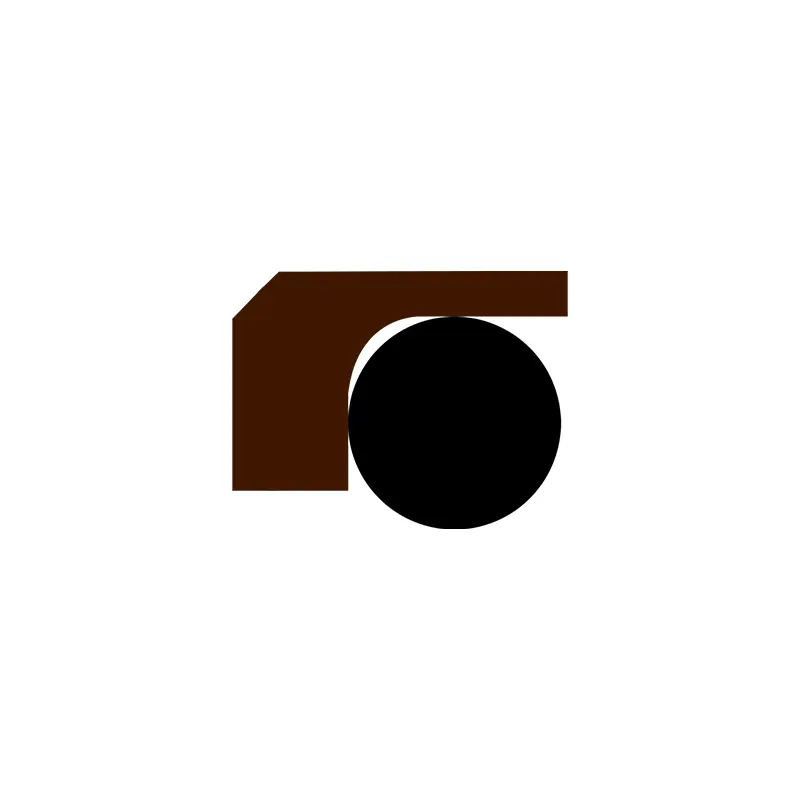

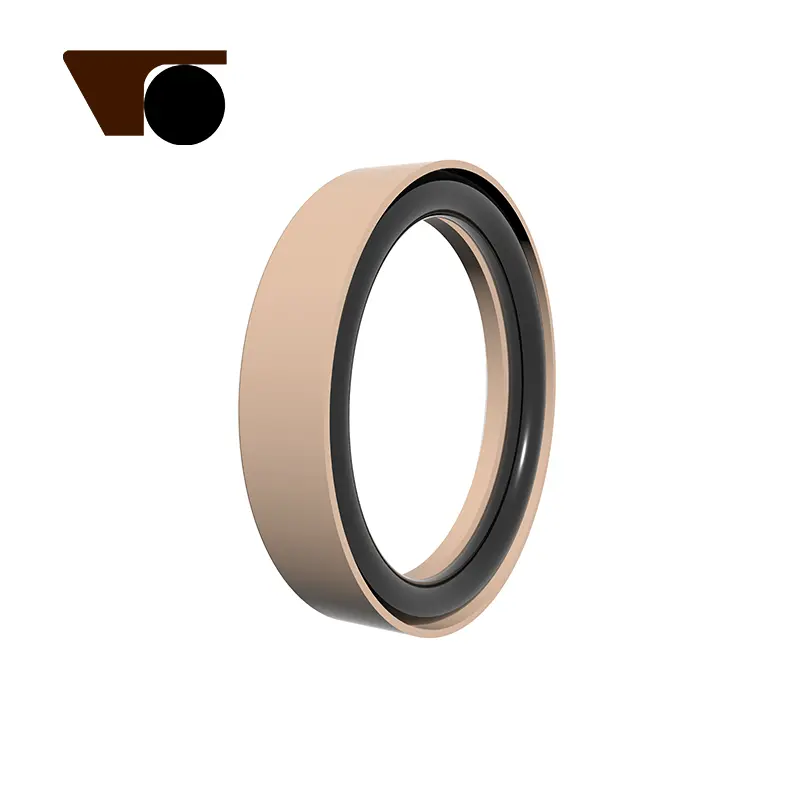

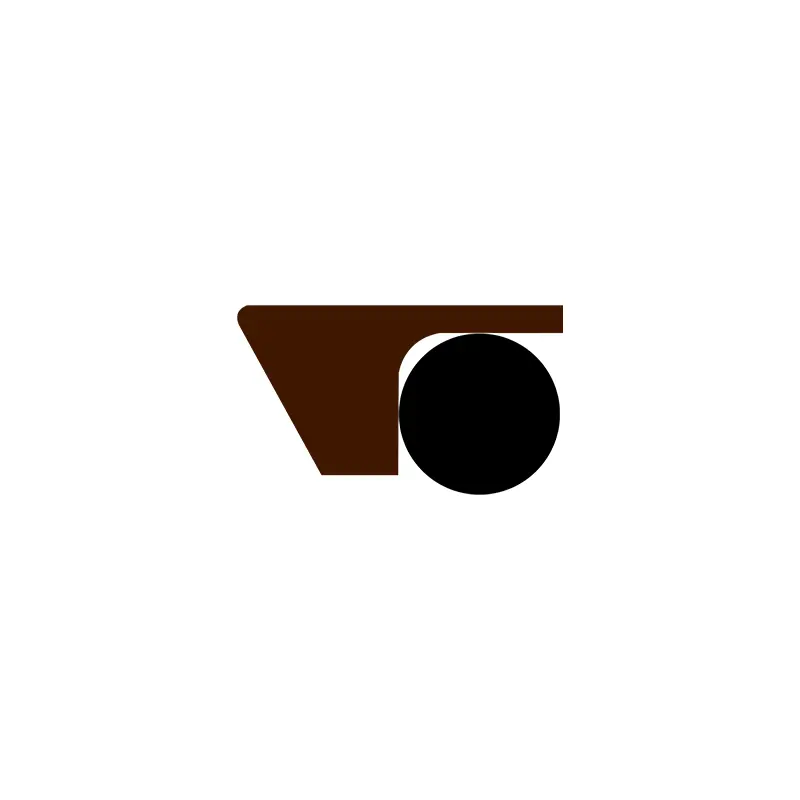

このシールは、修正されたPTFE材料とOリングで作られた足型シーリングリングで構成されています。 Oリングは、シーリングを実現するためにクランプ力を生成するために事前に圧縮されています。シールのクランプ力は、圧力下で増加します。つまり、圧力が高いほど、シーリングが良くなります。スリップリングはサイドフット型のrib骨構造を採用するため、Oリングは絞り出されず、高圧力と超高圧に耐えることができます。

仕様：

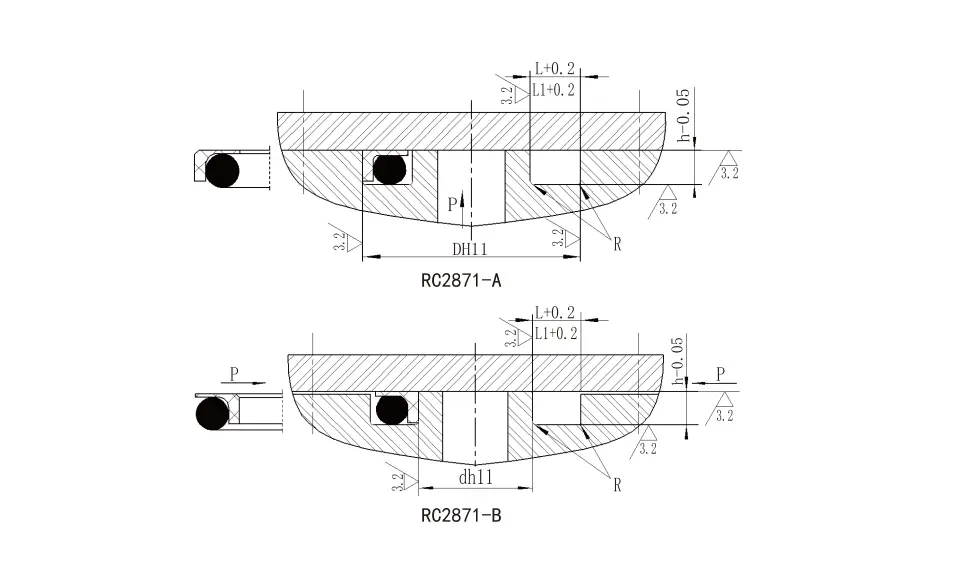

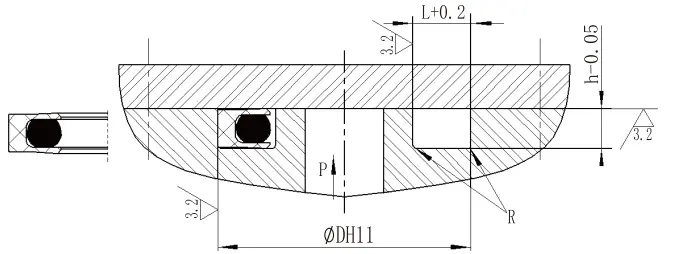

RC2871-A内部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 D H11	溝の深さ h^-0.05	溝の幅 L^+0.2	溝の幅 L1+0.2 圧力> 80mpa	丸い角 rmax	Oリングワイヤの直径 d_O
12〜30	2.35	4.5	6.8	0.4	2.65
31〜50	3.10	5.6	8.0	0.4	3.55
51〜127	4.65	7.6	11.0	0.5	5.30
128〜499	6.25	10.2	12.6	0.6	7.00
500〜1600	7.50	12.5	15.0	0.7	8.60

RC2871-B外部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 DH11	溝の深さ h^-0.05	溝の幅 L^+0.2	溝幅l1+0.2 圧力> 80mpa	丸い角 rmax	Oリングワイヤの直径 d_O
5〜30	2.35	4.5	6.8	0.4	2.65
31〜50	3.10	5.6	8.0	0.4	3.55
51〜127	4.65	7.6	11.0	0.5	5.30
128〜499	6.25	10.2	12.6	0.6	7.00
500〜1600	7.50	12.5	15.0	0.7	8.60

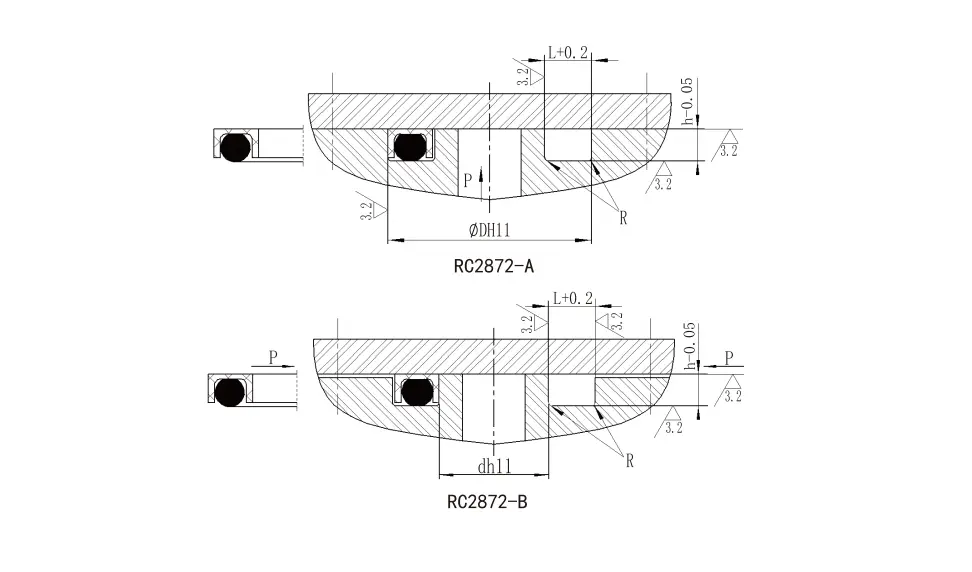

RC2872-A内部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 D H11	溝の深さ h^-0.05	溝の幅 L^+0.2	丸い角 rmax	Oリングワイヤの直径 d_O
15〜30	2.35	5.5	0.4	2.65
31〜50	3.10	6.6	0.4	3.55
51〜127	4.65	9.6	0.5	5.30
128〜499	6.25	11.7	0.6	7.00
500〜1600	7.5	13.6	0.7	8.60

RC2872-B外部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 D H11	溝の深さ h^-0.05	溝の幅 L^+0.2	丸い角 R	Oリングワイヤの直径 d_O
5〜30	2.35	5.5	0.4	2.65
31〜50	3.10	6.6	0.4	3.55
51〜127	4.65	9.6	0.5	5.30
128〜499	6.25	11.7	0.6	7.00
500〜1600	7.50	13.6	0.7	8.60

RC2873

外径の範囲 IE11	溝の深さ h^-0.05	溝の幅 L^+0.2	丸い角 rmax	Oリングワイヤの直径 d_O
15〜28	2.80	5.5	0.4	2.65
29〜54	3.55	6.6	0.4	3.55
55〜128	5.30	9.1	0.5	5.30
129〜499	7.20	11.8	0.6	7.00
500〜1600	8.50	13.8	0.7	8.60

RC2874

外径の範囲 IE11	溝の深さ h^-⁰^.05	溝の幅 L^+0.2	丸い角 rmax	Oリングワイヤの直径 d_O
15〜26	3.4	5.5	0.4	2.65
27〜50	4.2	6.6	0.4	3.55
51〜127	6.1	9.1	0.5	5.30
128〜499	8.0	11.8	0.6	7.00
500〜1600	9.5	15.5	0.7	8.60

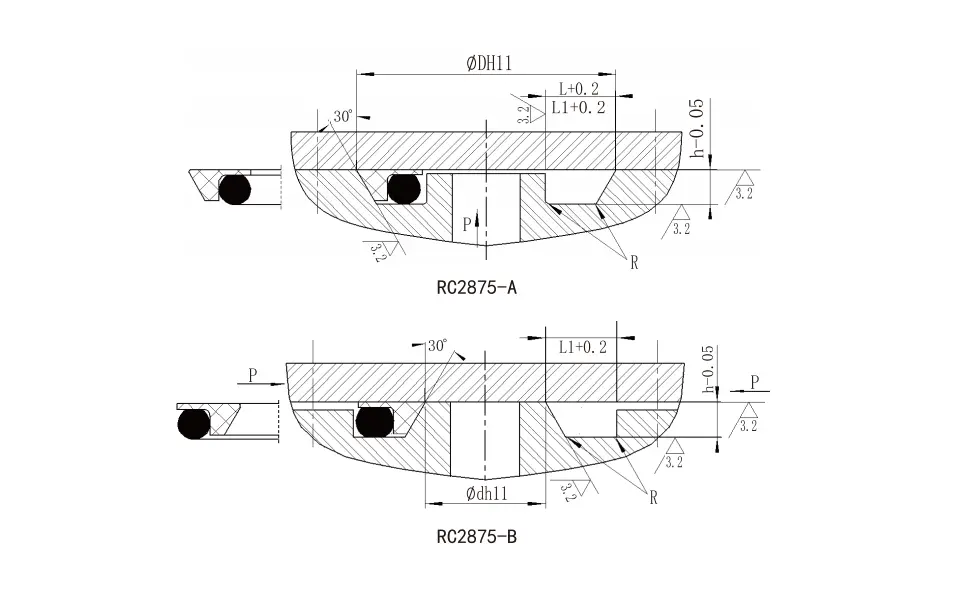

RC2875-A内部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 D H11	溝の深さ h^-0.05	溝の幅 L^+0.2	溝幅l1+0.2 圧力> 100mpa	丸い角 rmax	Oリングワイヤの直径 d_O
17〜50	3.1	6.6	8.6	0.4	3.55
51〜127	4.6	10.0	12.0	0.5	5.30
128〜499	6.3	13.2	15.2	0.6	7.00
500〜1600	7.5	15.8	17.8	0.7	8.60

RC2875-B外部圧力タイプ仕様（パラメーター範囲内のすべての仕様が利用可能）
外径の範囲 D H11	溝の深さ h^-0.05	溝の幅 L^+0.2	溝幅l1+0.2 圧力> 100mpa	丸い角 rmax	Oリングワイヤの直径 d_O
5〜40	3.1	6.6	8.6	0.4	3.55
41〜127	4.6	10.0	12.0	0.5	5.30
128〜499	6.3	13.2	15.2	0.6	7.00
500〜1600	7.5	15.8	17.8	0.7	8.60

高圧エンドフランジシールは、適用可能な労働条件をシールします
プロフィール	モデル	プレッシャー（MPA）	温度（℃）	メディア
	RC2871-A	≤300	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2871-B	≤300	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2872-A	≤100	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2872-B	≤100	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2873	≤200	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2874	≤300	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2875-A	≤300	-35〜+100（O-ringNBRの一致）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2875-B	≤300	-35〜+100（一致する長方形のリングNBR）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致する長方形のリングfkm）
	RC2879-A	105	-35〜+100（一致する長方形のリングNBR）	油圧オイル、エマルジョン、水、ガスなど。
			-20〜+200（一致Oリングfkm）
	RC2875-B	105	-35〜+100（O-ringNBRの一致） -20〜+200（一致Oリングfkm）	油圧オイル、エマルジョン、水、ガスなど。
