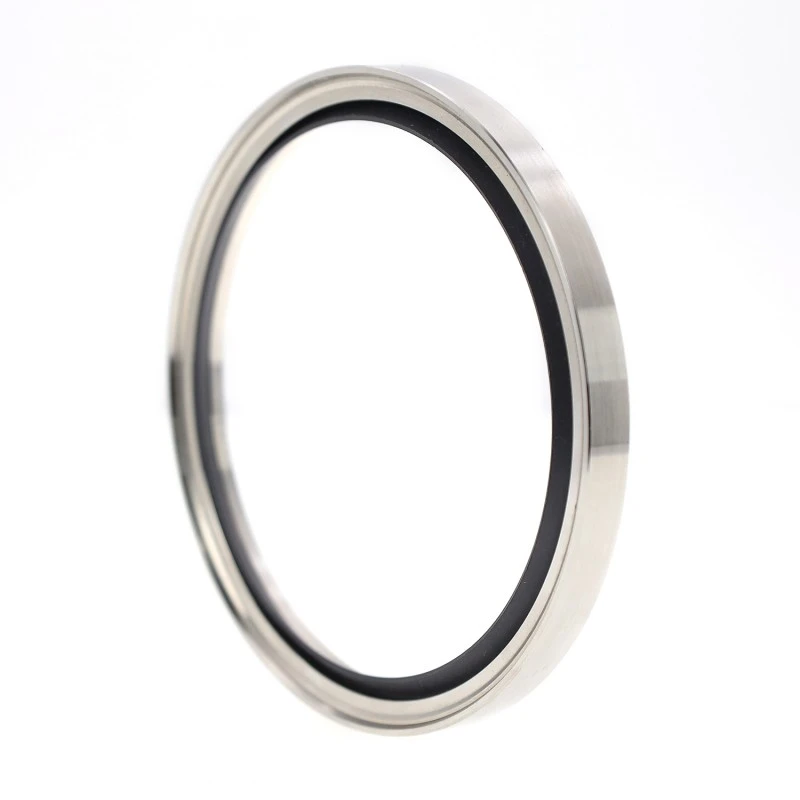

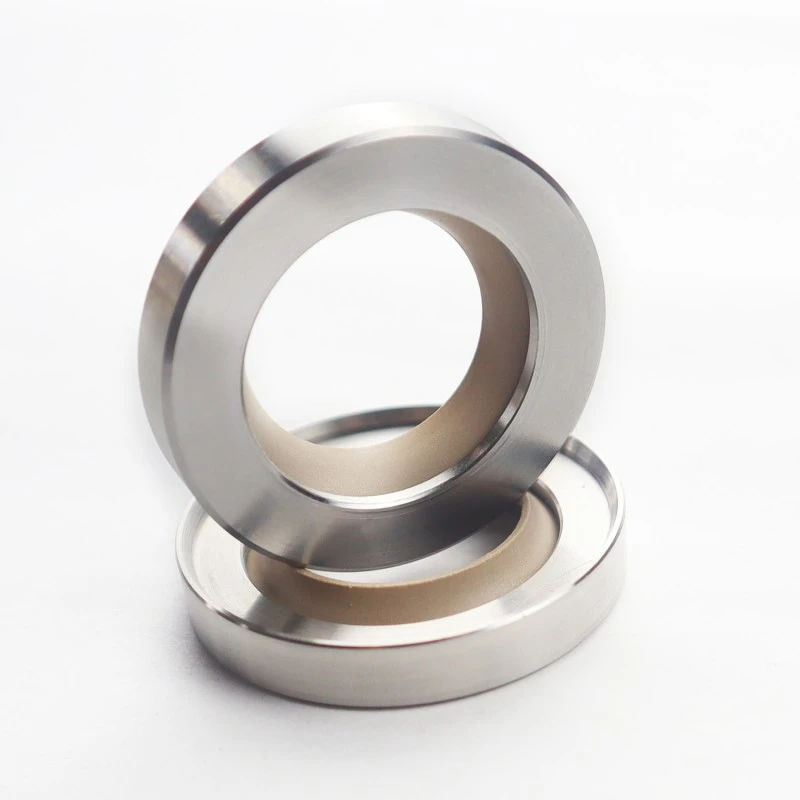

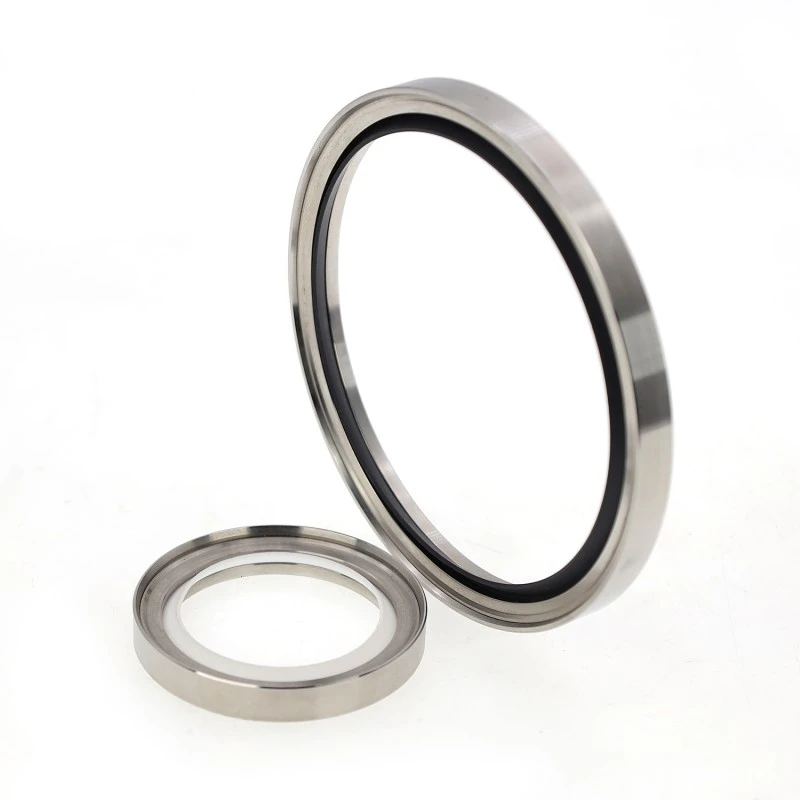

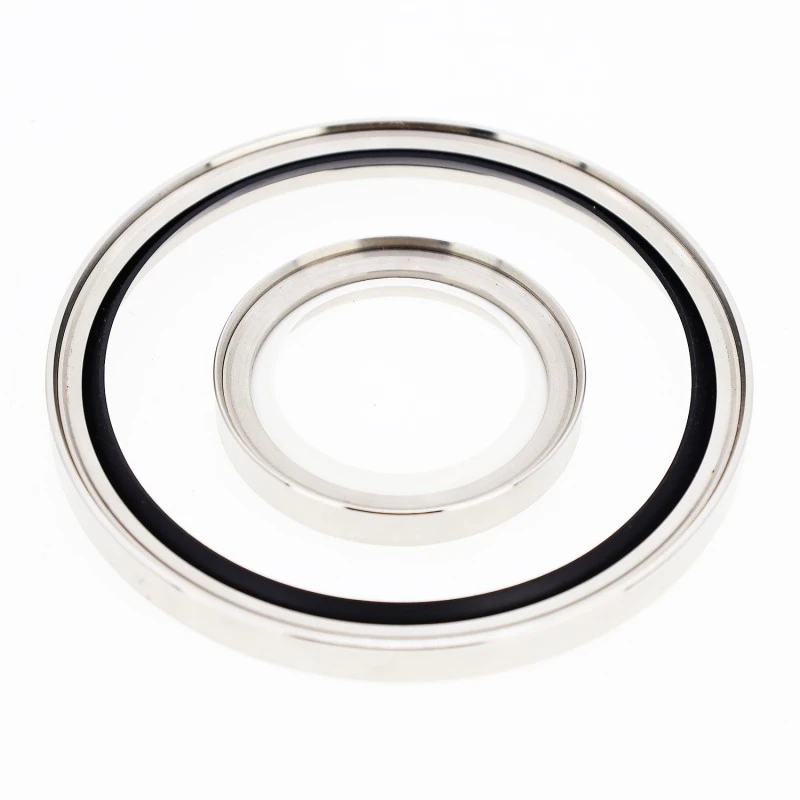

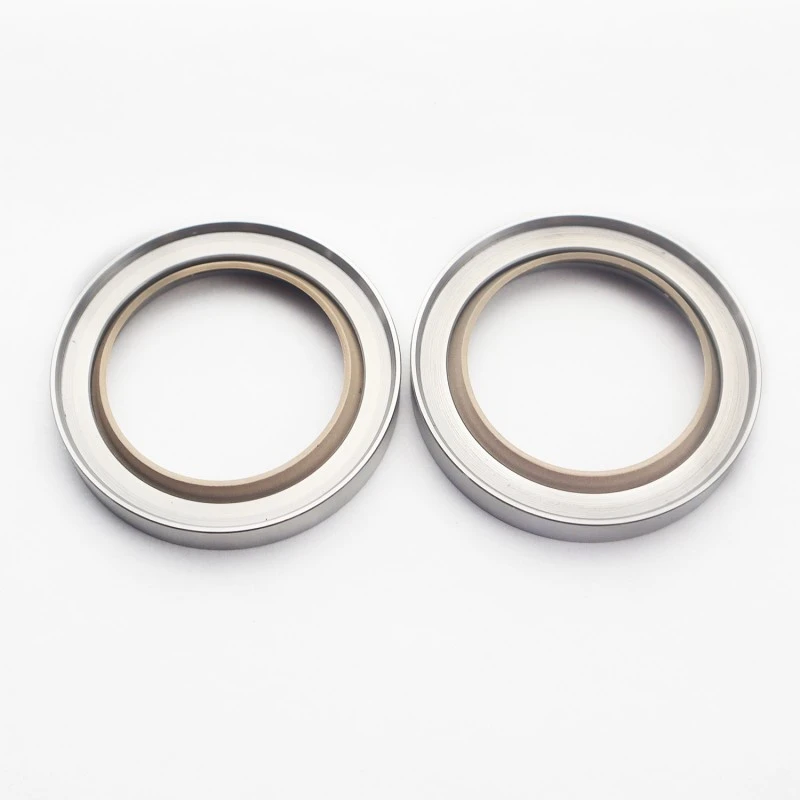

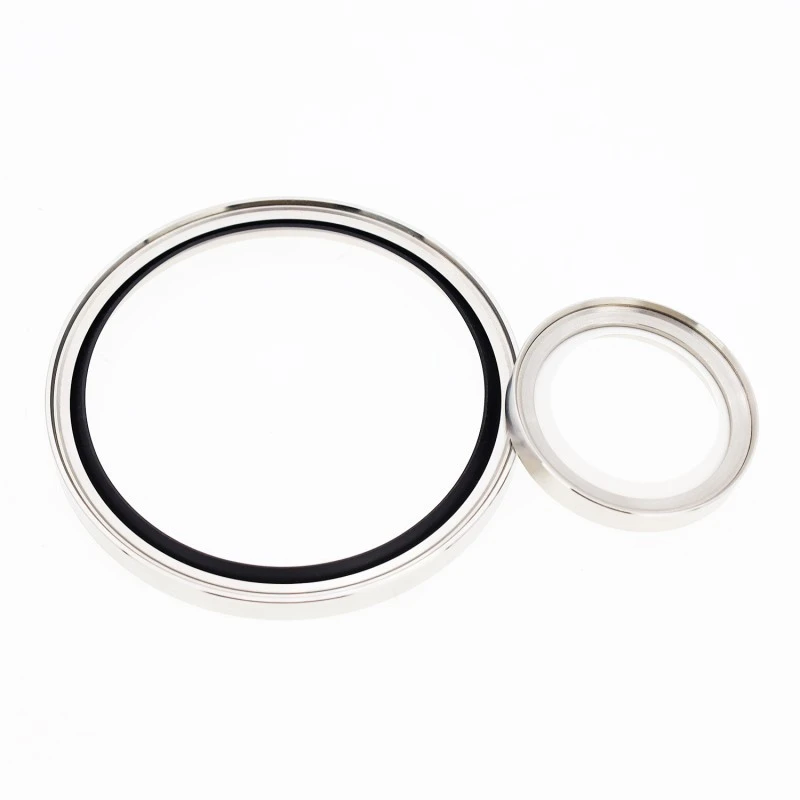

1. 優れた耐薬品性
2. 広い使用温度範囲
3. 低潤滑、オイルフリー潤滑に適しています。
4. 低摩擦で消費電力を最小限に抑える
5. 高い線速度に適しています
6. スティックスリップ効果がなく、長時間のダウンタイム後の始動抵抗が低い
7. 未硬化の回転軸に適しています (PTFE リップシールを適切に選択した場合)
8. 高圧用途に最適
一般的な用途には、ロータリー コンプレッサー、スクリュー コンプレッサー、トランスミッション/ギアボックス、ブロワー、エンジン、工作機械、ポンプ、油圧モーター、遠心分離機などが含まれます。
合わせ面の硬度要件
推奨硬度: HRC ≥ 58。必要な硬度は多くの要因によって異なります。低圧および低速用途には、より柔らかい回転シャフトも適しています。軟質金属の場合は、PTFE6 リップシールを推奨します。
合わせ面の品質要件 Ra=0.2-0.63um Rz=1-3um Rmax=1-4um
|
断面形状 |
モデル |
プレッシャー |
温度 |
スピード |
中くらい |
|
|
RCS-A |
0.5 |
-35～+200 |
40 |
石油、ガス、水など |
|
|
RCS-B |
2 |
-35～+200 |
20 |
石油、ガス、水など |
|
|
RCS-C |
1 |
-35～+200 |
20 |
石油、ガス、水など |
|
|
RCS-D |
2 |
-35～+200 |
20 |
石油、ガス、水など |
流体動圧スパイラル循環シール：RCS-Dタイプはスパイラル循環パターンのリップシールを採用し、シール性能を向上させています。回転軸は一方向にのみ回転できます。

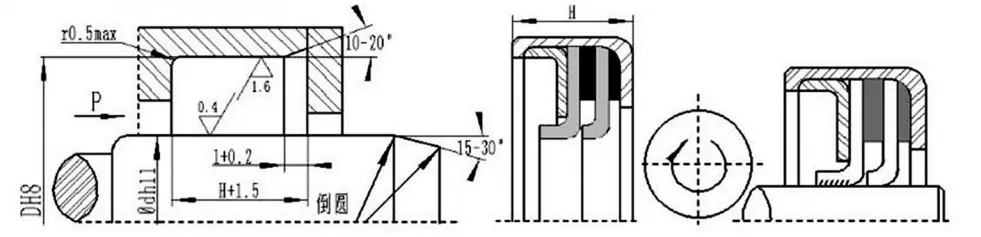

設置場所の要件
注文例：RCS-A-65×85×10 型式 - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
当社までご連絡ください。 RC2057モデルは最大長さ1600mmの製品を提供します。
PTFE オイルシール取り付けガイド
1. オイルシールとすべての取り付け部品を清掃し、潤滑します。
2. 取り付け前に、締めすぎや取り付けの失敗を防ぎ、初期動作中の過熱を避けるために、オイルシールをシャフトと同じ直径の滑らかなシャフトに取り付ける必要があります。
3. 取り付け前に、外径部の漏れを防ぐために、オイルシールの外周および端面にシール剤（ロックタイト 601 または 641 など）を塗布してください。
4. PTFE オイル シール リップをシャフトに取り付けるときは、ネジやキー溝などによるシール リップの損傷を防ぐために、PTFE オイル シール リップを保護する必要があります。
5. リップを損傷から保護するために、PTFE オイル シールを取り付けるにはガイド スリーブを使用する必要があります。ガイドスリーブはガイド端に15度のテーパ角を持ち、もう一方の端の内穴はシャフトに滑り嵌めになっています。ガイドスリーブの外径はシャフト径+1mmで、表面は滑らかでエッジは丸くなっています。 PTFE オイル シールの取り付けについては、図 1 を参照してください。
6. ガイドスリーブの材質は硬質プラスチックを推奨します。
7. オイルシールは取付け後、クランプ装置で固定し、外周および端面をシール剤でシールしてください。 PTFEオイルシールの固定方法は図2を参照してください。

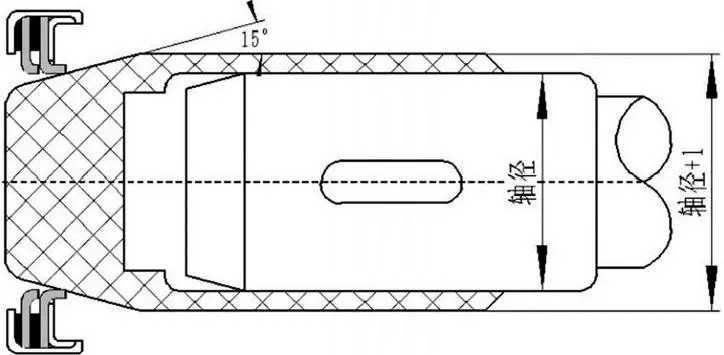

図1. PTFEオイルシールの取り付け

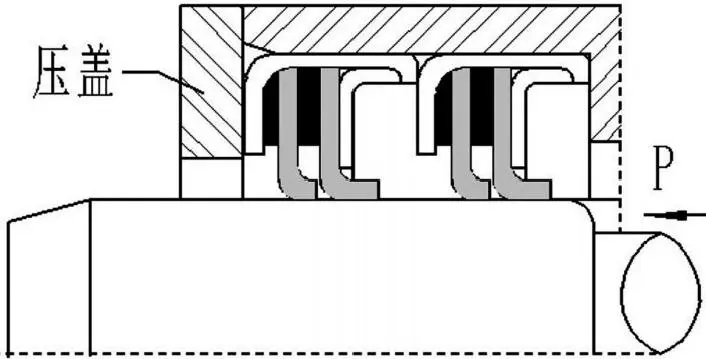

図2 PTFEオイルシールの固定
