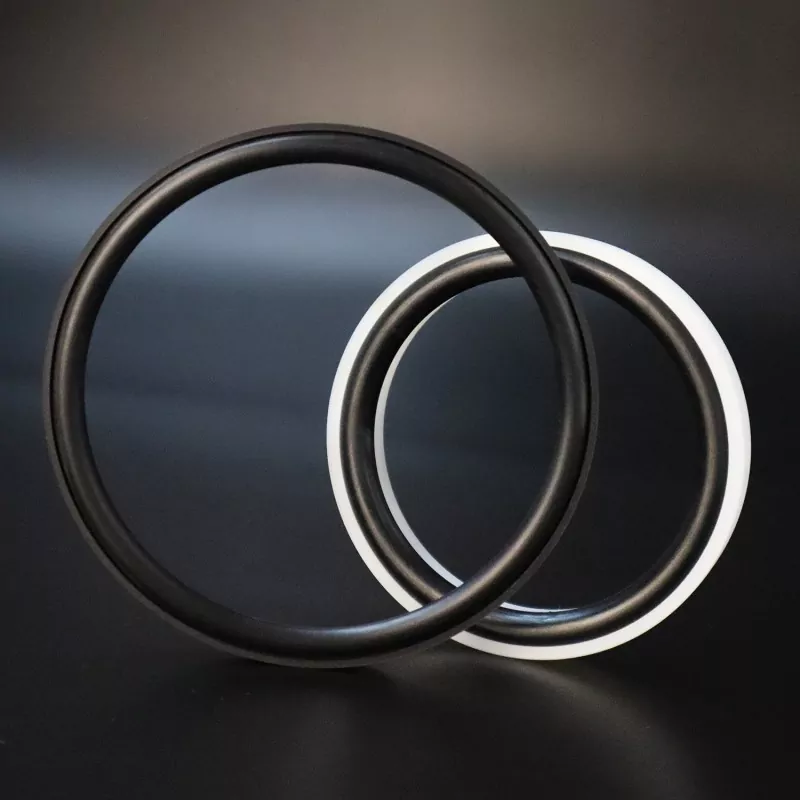

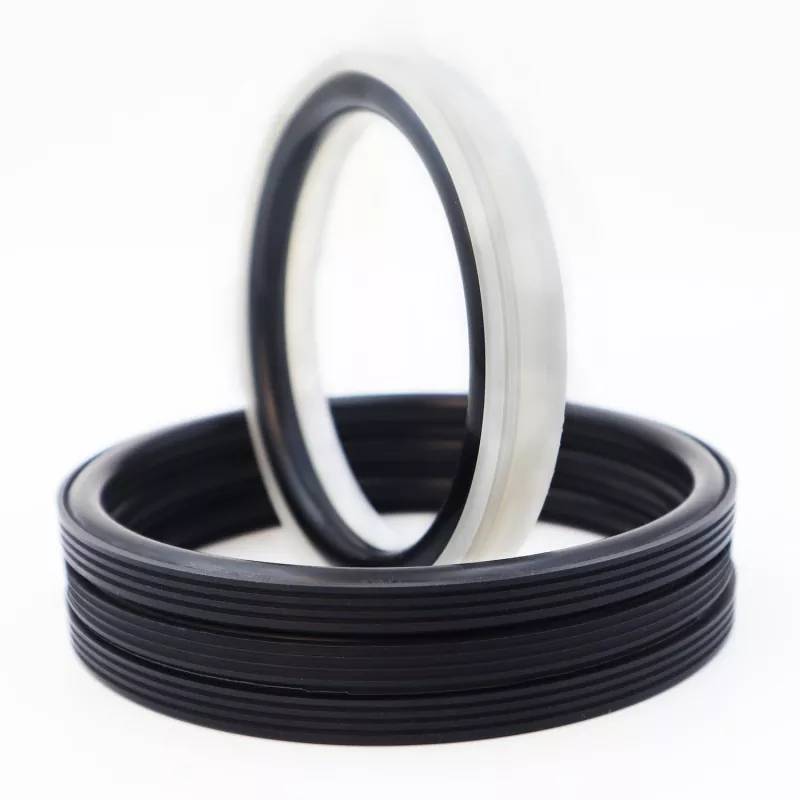

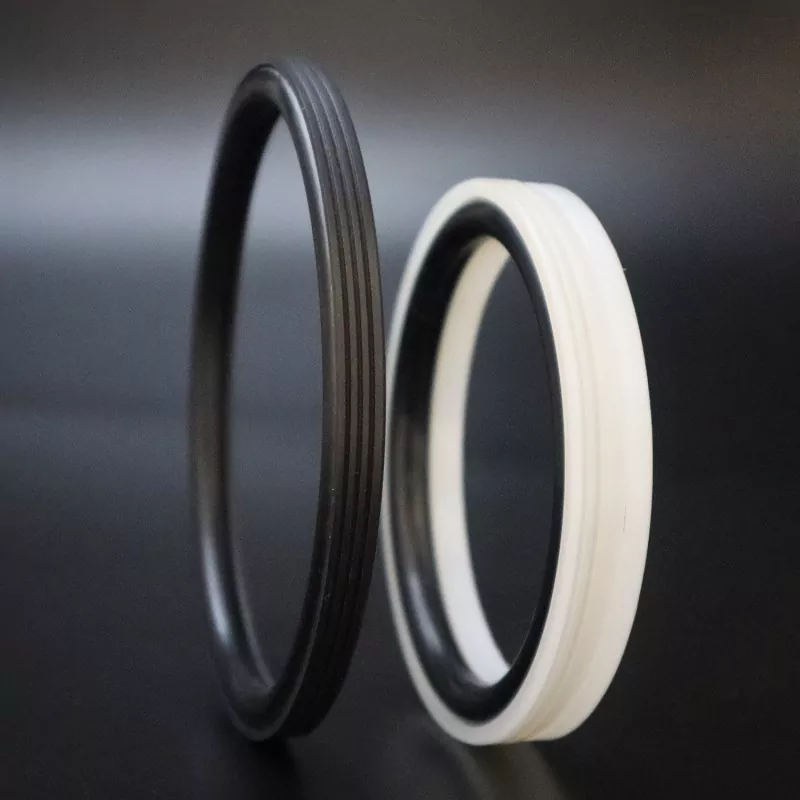

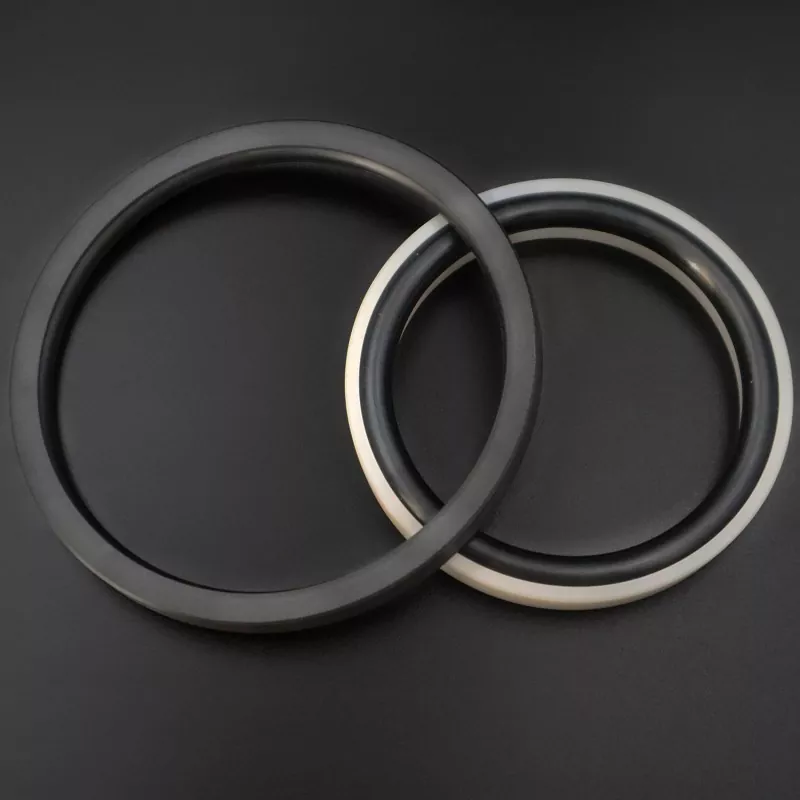

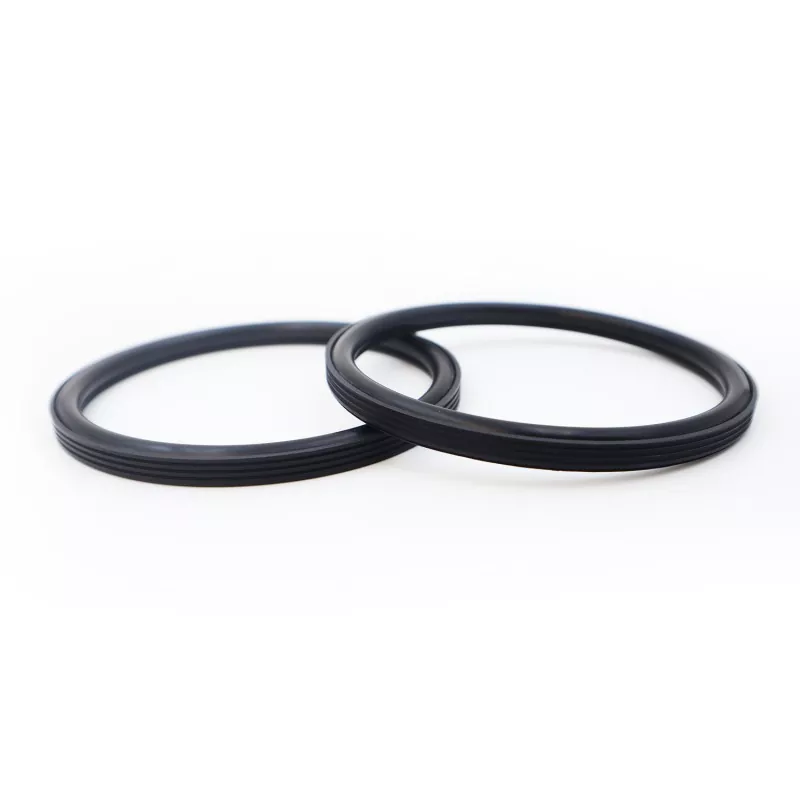

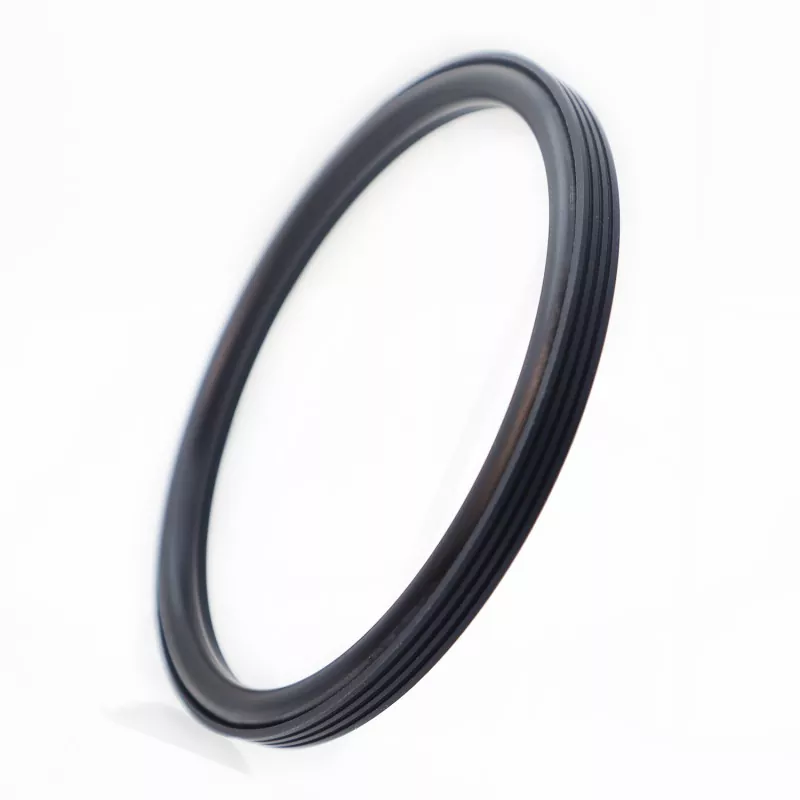

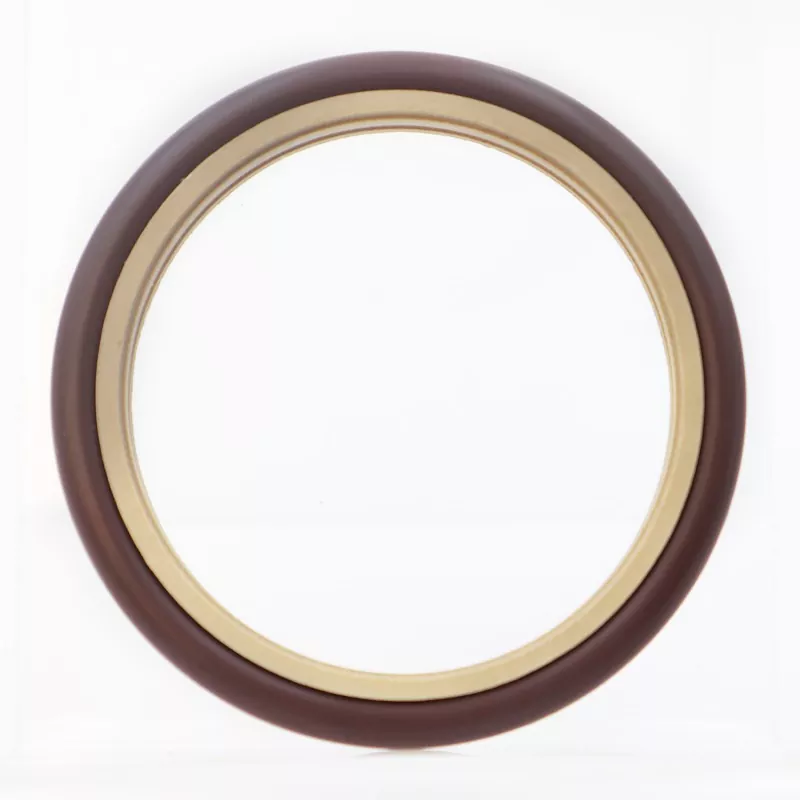

RC2062 強化歯付きピストン シールは、高性能エンジニアリング プラスチック製の特別に設計された歯付きシール リングとゴム O リングで構成されています。油圧往復動および回転用途の一方向シールに適しています。
長寿命、低摩擦、優れたシール性能、コンパクトな設置面積、設置とメンテナンスの容易さが特徴です。シールリップと厚さの最適化された設計により、セメントスラリーなどの過酷な媒体にさらされた場合でも効果的なシールが保証されます。
全体の構造がコンパクトなため、設置スペースの要件が最小限に抑えられ、現場での組み立てやその後のメンテナンスが容易になります。スラリー処理用途におけるピストン チャンバーの信頼性の高いシール ソリューションとして機能します。産業機器メーカー様におかれましては、本製品の評価・比較・大量発注をご検討ください。
制限値が同時に発生してはなりません。
|
圧力(MPa) |
温度(℃)
|
速度(m/s) |
中くらい |
|
|
往復運動 |
回転運動 |
|||
|
≤100 |
-35～+100（NBR Oリング付） |
≤6 |
≤2 |
水、泥、原油、作動油、エマルジョン |
|
-20～+200（FKM Oリング付） |
||||
1. 適合Oリング材質：RO1ニトリルゴム（NBR）、RO2フッ素エラストマー（FKM）など。
2. シールリング材質: 標準材質 PTFE4;他の利用可能な材料には、PTFE2、PTFE3、PTFE5、UPE、PK1、PK2 などが含まれます。
注文モデル: RC2062-80*68.3*7.6-PTFE4-R01
型式 - 穴径 * 溝径 * 溝幅 - 材質コード
パラメータ内の任意のサイズが使用可能です
|

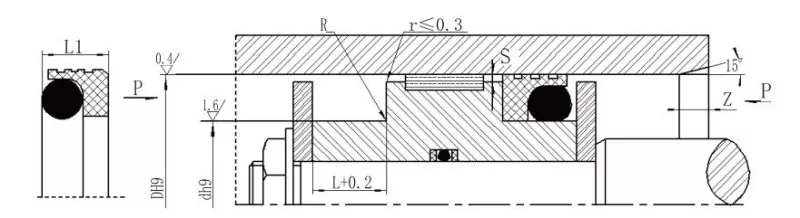

内径範囲 標準タイプ D H9 RC2062 |
ボア範囲 耐久性の高い D H9 RC2062-Z |
溝径 dh9 |
溝幅 L+0.2 |
シール幅 L1 |
コーナー半径 Rmax |
ラジアルすきま Smax |
面取り ズミン |
Oリング断面径 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8～12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13～24.9 |
10～12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25～51.9 |
13～24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52～127.9 |
25～51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128～500.9 |
52～127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501～1500 |
128～500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
注: 1. 穴径 ≤ 30 mm の場合は、開溝設計を推奨します。
2. 圧力が30MPaを超える場合、押出ギャップはH8/f8を推奨します。
