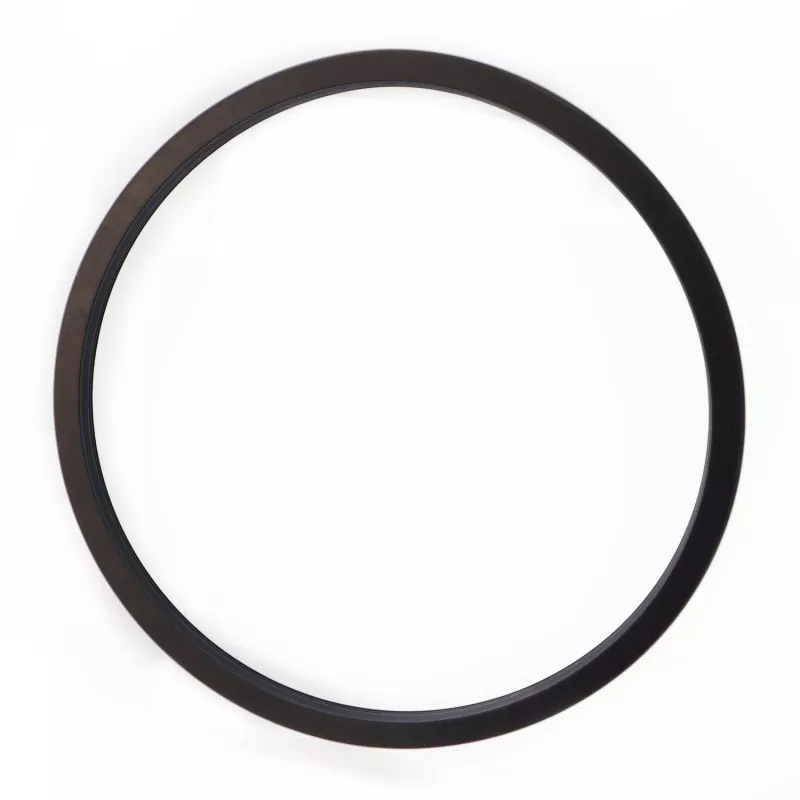

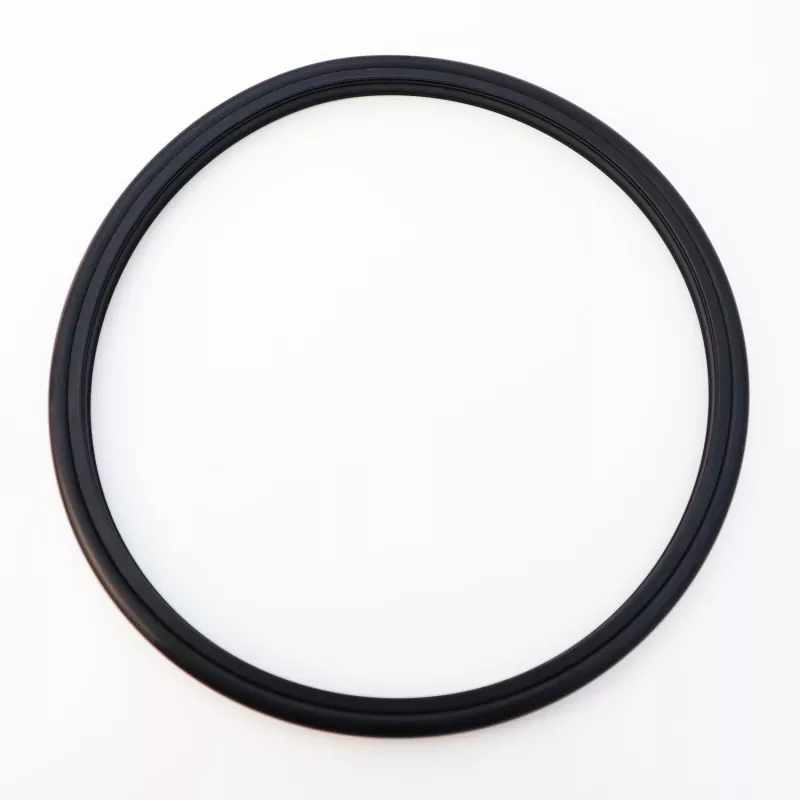

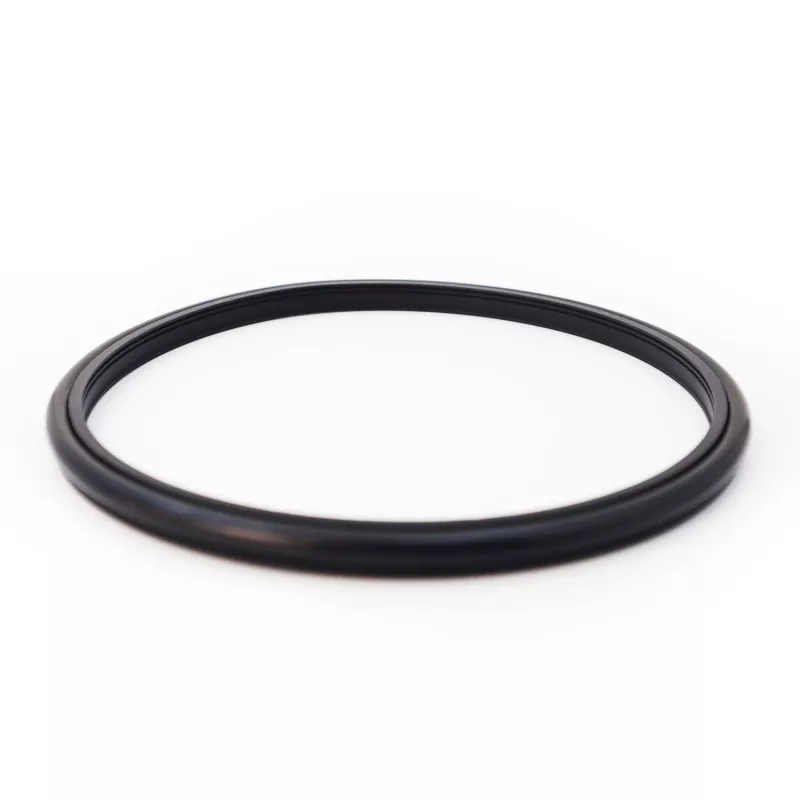

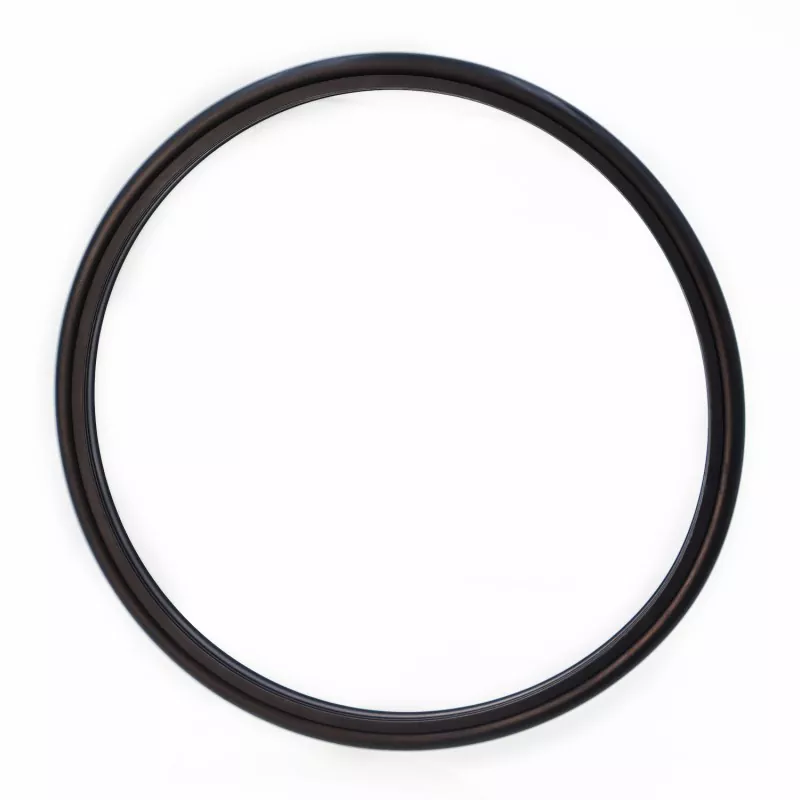

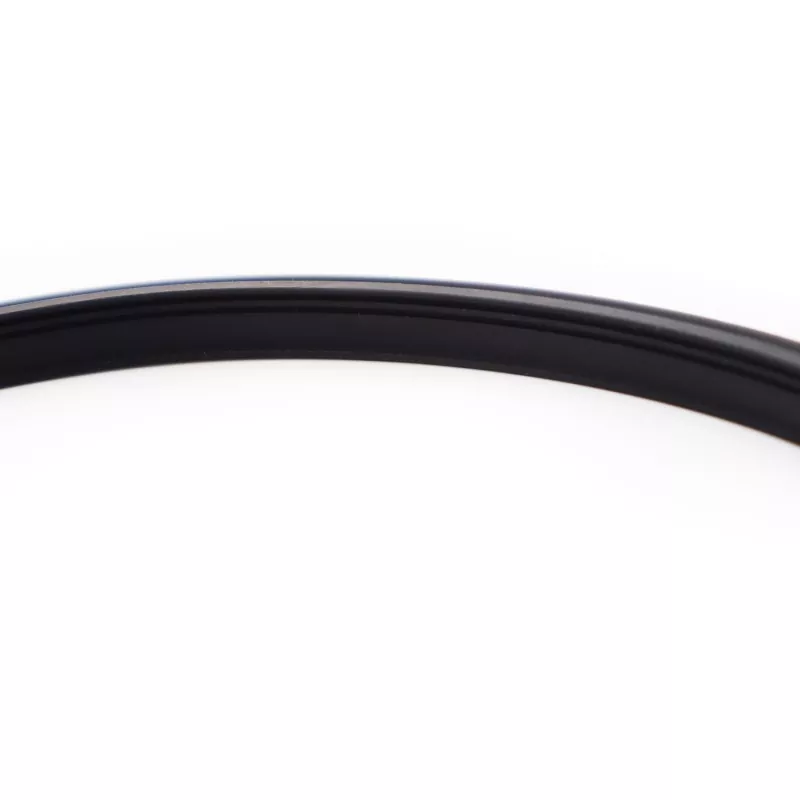

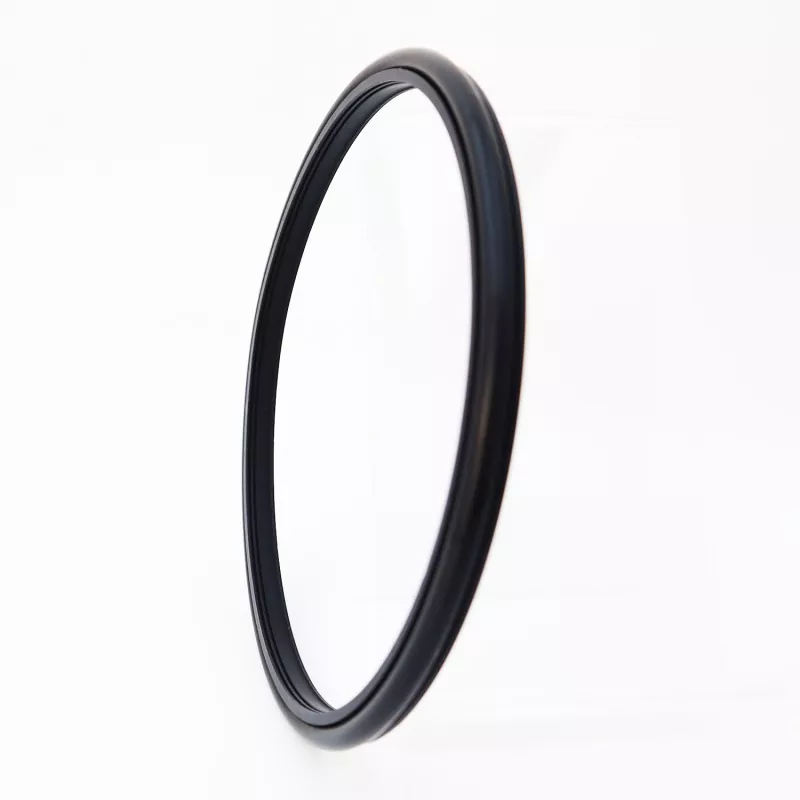

RC2061 強化歯付きコンビネーションシール (セメントスラリーシール用に設計) は、高性能エンジニアリングプラスチック製の特別に設計された歯付きシールリングとゴム O リングで構成されています。油圧往復動および回転用途の一方向シールに適しています。最適化されたリップの厚さはセメントスラリーや泥の不純物による浸食に耐え、最小限の設置スペースで信頼性の高いシールと低摩擦を保証します。この設計により、組み立てとメンテナンスが容易になり、媒体中の粒子状物質によって引き起こされる急速なシール劣化を効果的に軽減できます。
主にプランジャーポンプ、泥水ポンプ、スクリュー掘削工具、掘削リグ、石油探査装置、コンクリート混合プラントなどの用途に使用されます。主な特長としては、長寿命、低摩擦、優れたシール性能、コンパクトな設置面積、設置とメンテナンスの容易さが挙げられます。
泥状媒体のシールに使用する場合は、2 つ (またはそれ以上) のシール要素の間に潤滑グリースを注入することをお勧めします。
制限値が同時に発生してはなりません。
|
圧力(MPa) |
温度(℃) |
速度(m/s) |
中くらい |
|
|
往復運動 |
回転運動 |
|||
|
≤100 |
-35～+100（NBR Oリング付） |
≤6 |
≤2 |
水、泥、原油、作動油、エマルジョン |
|
-20～+200（FKM Oリング付） |
||||
1. 適合Oリング材質：RO1ニトリルゴム（NBR）、RO2フッ素エラストマー（FKM）など。
2. シールリング材質: 標準材質 PTFE4;他の利用可能な材料には、PTFE2、PTFE3、PTFE5、UPE、PK1、PK2 などが含まれます。
注文型式：RC2061-80*91.7*7.6-PTFE4-R01（型式 - 軸径 * 溝径 * 溝幅 - 材質コード）
指定された範囲内で任意のサイズで使用可能です。
|

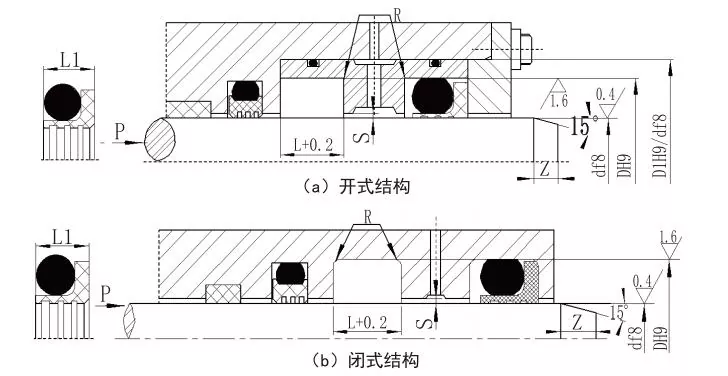

軸径範囲 標準タイプ d f8 RC2061 |
軸径範囲 耐久性の高い d f8 RC2061-Z |
溝径 D H9 |
溝幅 L+0.2 |
シール幅 L1 |
コーナー半径 Rmax |
ラジアルすきま Smax |
面取り ズミン |
Oリング断面径 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5～15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16～38.9 |
5～15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39～107.9 |
16～38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108～670.9 |
39～107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108～670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
注: 1. シャフト直径 ≤ 30 mm の場合は、オープン溝設計を推奨します。
2. 回転シール用途の場合、シャフト表面硬度 HRC ≧ 58 を推奨します。
3. 圧力が30MPaを超える場合、押出ギャップはH8/f8を推奨します。
