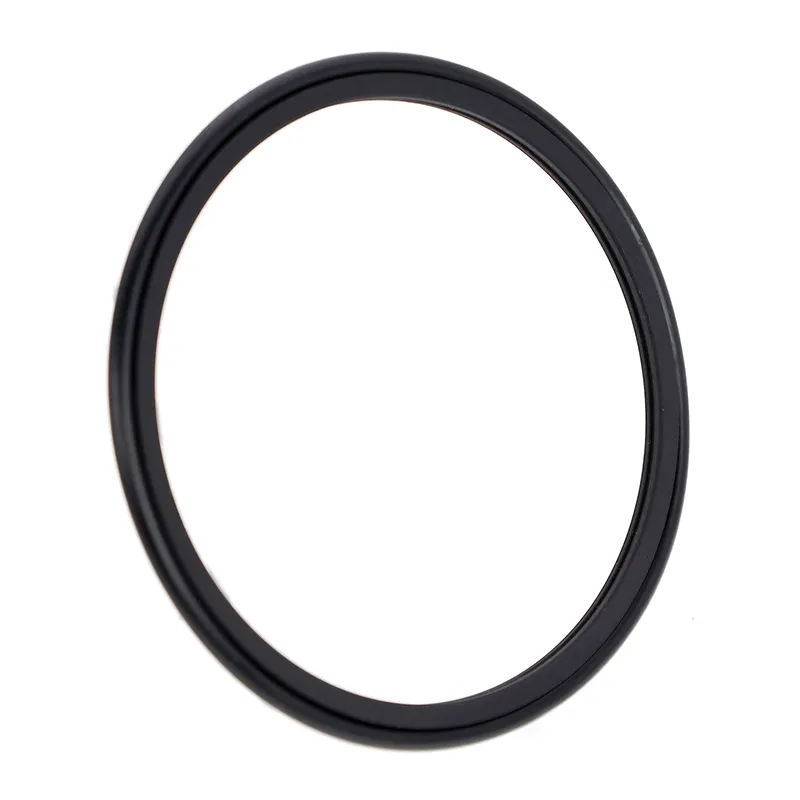

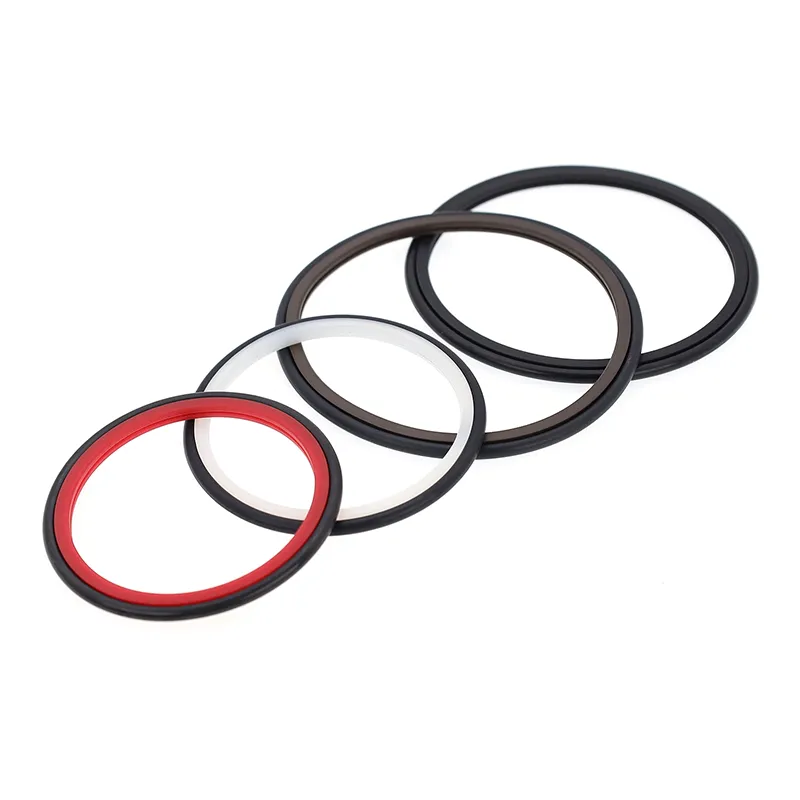

ロータリーグライドリングシール

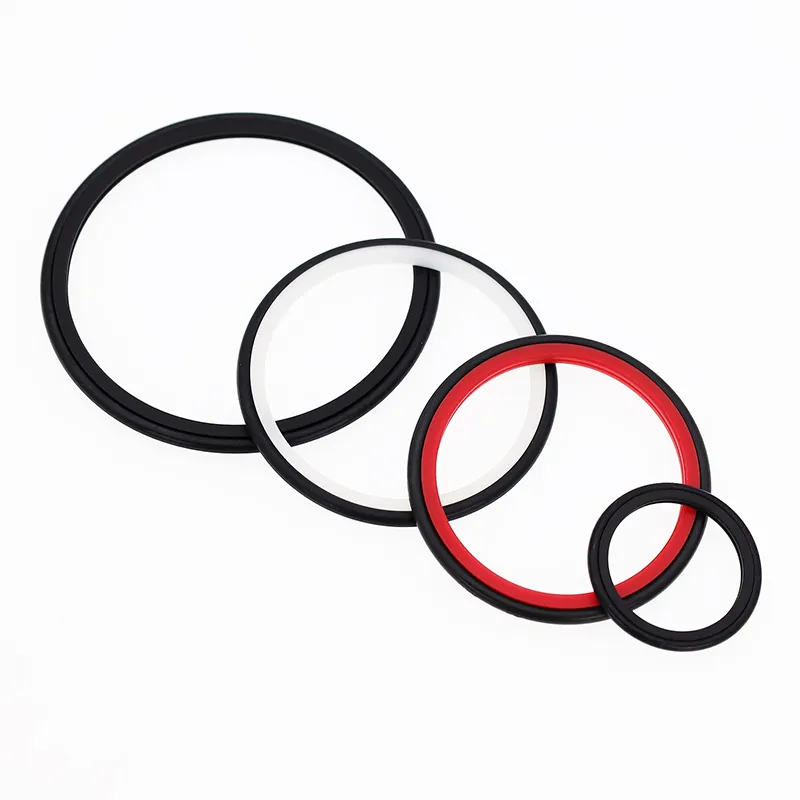

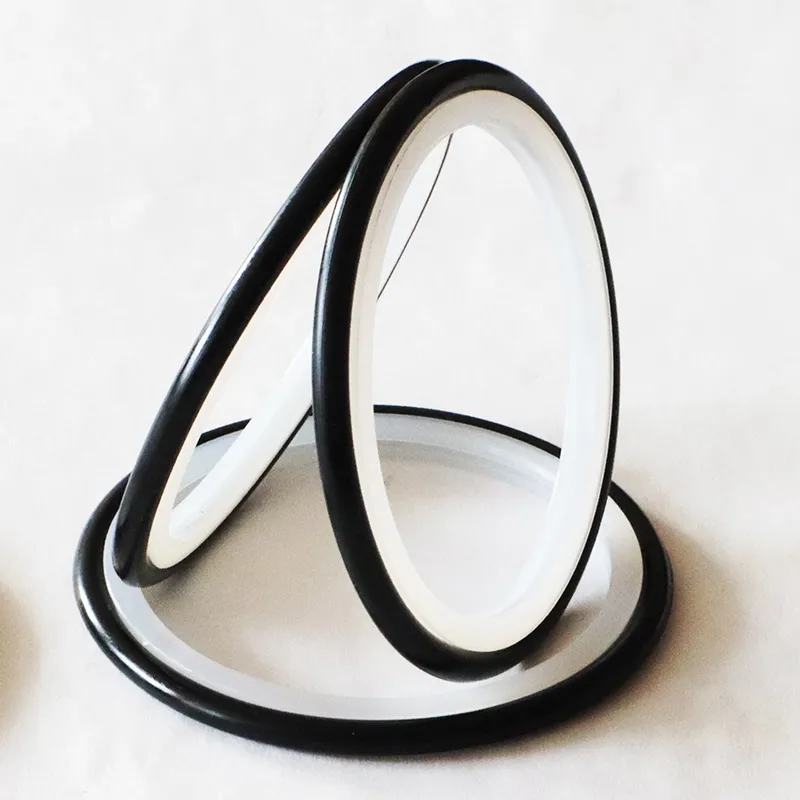

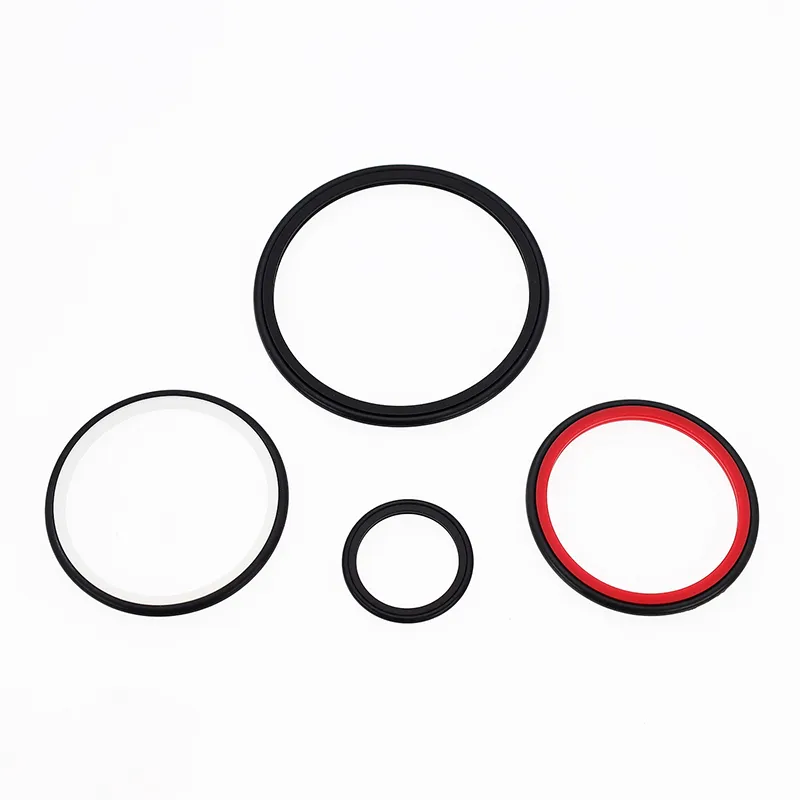

RC2052 は、Ruichen のロータリーグライドリングシールで、オイルリザーバーを備えた PTFE 充填角形リングと O リングゴムで構成されており、油圧回転運動の双方向シールに適しています。このシールは、高寿命、低摩擦、良好なシール性能、狭い施工スペースなどの特徴を備えており、油圧シールに使用できます。

お問い合わせを送信

製品説明

適用動作条件

圧力/MPa	温度 / ℃	速度/m/s	中くらい
≤40	-35～+100（NBR Oリング付）	≤2	作動油、エマルジョン、水、ガスなど
	-20～+200（FKM Oリング付）

材料の選択

1. 使用可能なOリング材質：R01 ニトリルブタジエンゴム（NBR）、R02 フッ素ゴム（FKM）など。

2. シールリングの材質: 標準材質 PTFE3 および PTFE4。他のオプションの材料には PTFE1、PTFE2、PTFE5 などがあります。

注文例

注文モデル RC2052—80x91×4.2—PTFE3—R01 モデル-dxDxL- 材質コード

注文モデル RCX17—80x91×4.2—HPU モデル-dxDxL- 材質コード

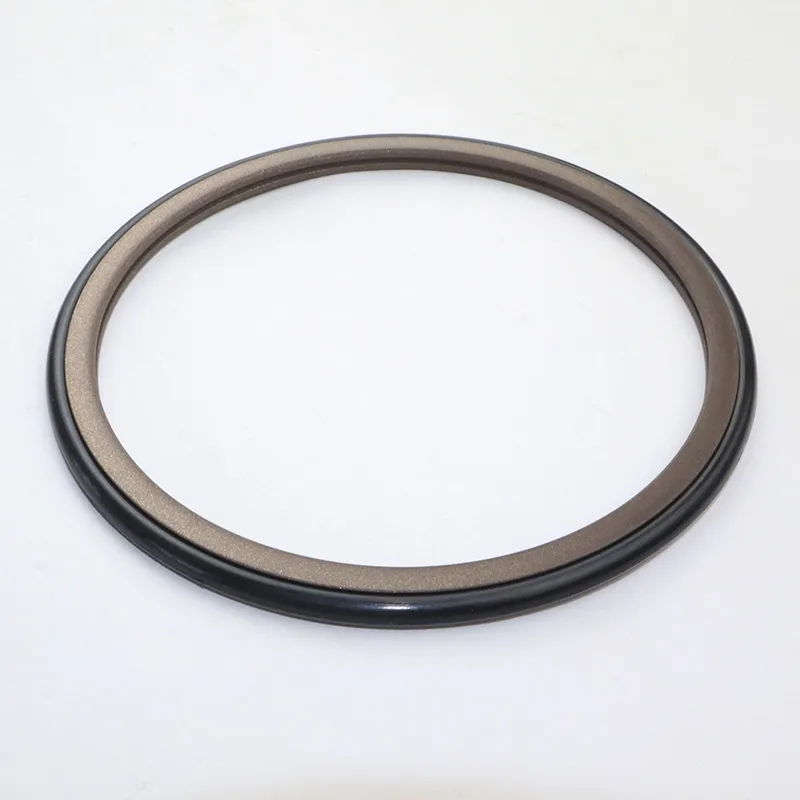

Rotary Glyd Ring Seal

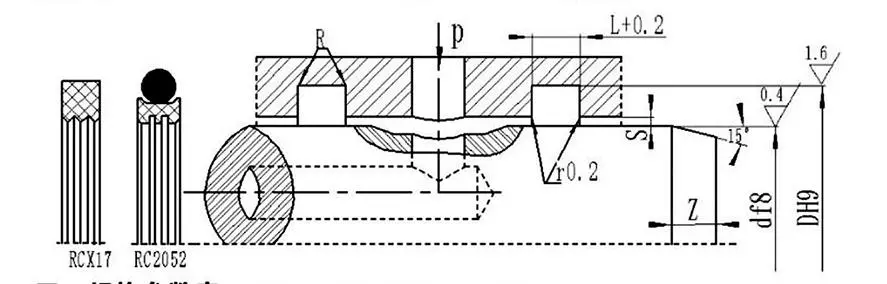

仕様およびパラメータ表（パラメータ範囲内の任意の仕様が利用可能）

軸径範囲 d f8	トレンチ直径 DH9	トレンチ幅 L+⁰.2	ラジアルすきま Smax		丸い角 Rmax	面取りズミン
軸径範囲 d f8	トレンチ直径 DH9	トレンチ幅 L+⁰.2	0～10MPa	10～20MPa	丸い角 Rmax	面取りズミン
6~18	d+49	2.2	0.15	0.1	0.4	2
19~37	d+7.5	3.2	0.2	0.15	0.6	3
38~199	d+11.0	4.2	0.25	0.2	1.0	4
200～255	d+15.5	6.3	0.3	0.25	1.3	5
256~649	d+21.0	8.1	0.3	0.25	1.8	7
650～1500	d+28.0	9.5	0.45	0.3	2.0	8

注: シャフト直径 ≤ 30mm の場合は、開いた溝を推奨します。

d	D	L	d	D	L	d	D	L	d	D	L
8	12.9	2.2	48	59.0	4.2	150	161.0	4.2	350	371.0	8.1
10	14.9	2.2	50	61.0	4.2	160	171.0	4.2	360	381.0	8.1
12	16.9	2.2	55	66.0	4.2	170	181.0	4.2	370	391.0	8.1
14	18.9	2.2	60	71.0	4.2	180	191.0	4.2	380	401.0	8.1
15	19.9	2.2	63	74.0	4.2	190	201.0	4.2	390	411.0	8.1
16	20.9	2.2	65	76.0	4.2	200	215.5	6.3	400	421.0	8.1
18	22.9	2.2	70	81.0	4.2	210	225.5	6.3	420	441.0	8.1
20	27.5	3.2	75	86.0	4.2	220	235.5	6.3	450	471.0	8.1
22	29.5	3.2	80	91.0	4.2	230	245.5	6.3	480	501.0	8.1
24	31.5	3.2	85	96.0	4.2	240	255.5	6.3	500	521.0	8.1
25	32.5	3.2	90	101.0	4.2	250	265.5	6.3	520	541.0	8.1
28	35.5	3.2	95	106.0	4.2	260	281.0	8.1	550	571.0	8.1
30	37.5	3.2	100	111.0	4.2	270	291.0	8.1	600	621.0	8.1
32	39.5	3.2	105	116.0	4.2	280	301.0	8.1	630	651.0	8.1
35	42.5	3.2	110	121.0	4.2	290	311.0	8.1	650	678.0	8.1
36	43.5	3.2	115	126.0	4.2	300	321.0	8.1	670	698.0	9.5
38	49.0	4.2	120	131.0	4.2	310	331.0	8.1	700	728.0	9.5
40	51.0	4.2	125	136.0	4.2	320	341.0	8.1	750	778.0	9.5
42	53.0	4.2	130	141.0	4.2	330	351.0	8.1	800	828.0	9.5
45	56.0	4.2	140	151.0	4.2	340	361.0	8.1	1000	1028.0	9.5

注: 必要な仕様はここには記載されていません。当社までご連絡ください。最大直径2800mmまでの製品を取り揃えております。

Rotary Glyd Ring Seal

包括的なインストールと使用手順

Rui Chen は、シールの性能を最大限に発揮するには正しい取り付けが第一の前提条件であることを理解しています。また、各製品、特に複雑なカスタム部品や非標準のカスタム部品の使用に関する包括的なガイダンスも提供します。詳細なグラフィック取り付けガイドも用意されています。

これらのガイドには、あたかも当社のエンジニアが現場にいるかのように、設置前の検査ポイント、正しい設置手順、必要なツール、避けるべき間違った操作を明確に示す、高解像度のステップバイステップ図とテキストによる説明が付属しています。さらに、複雑なアセンブリやシステムについては、オペレーターが動的なデモンストレーションを通じて直感的かつ迅速に取り付けテクニックと注意事項を習得できるようにするプロフェッショナルなビデオチュートリアルを作成し、不適切な取り付けによる初期故障のリスクを大幅に軽減します。
