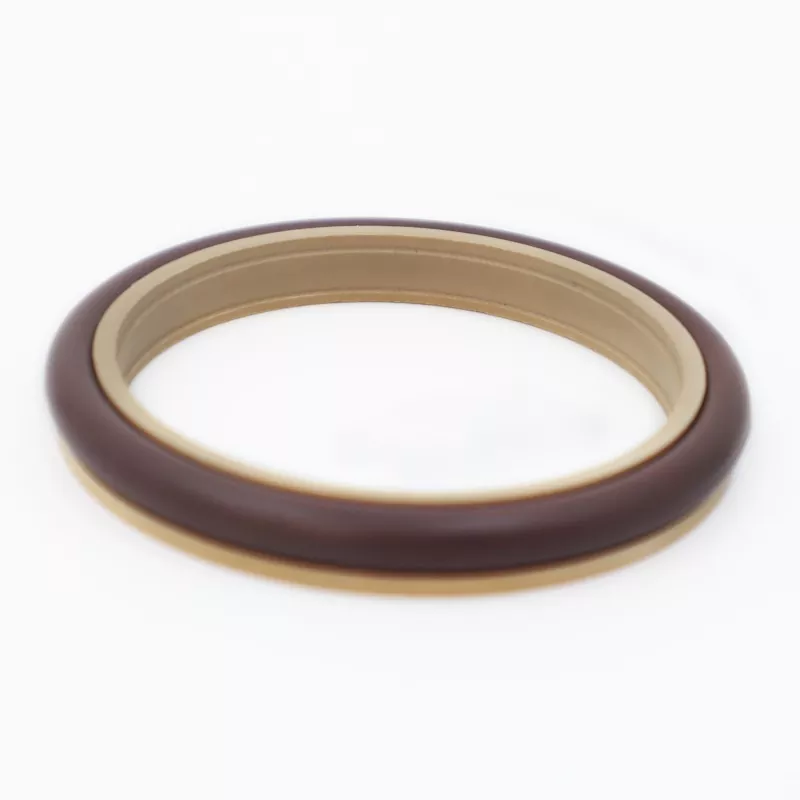

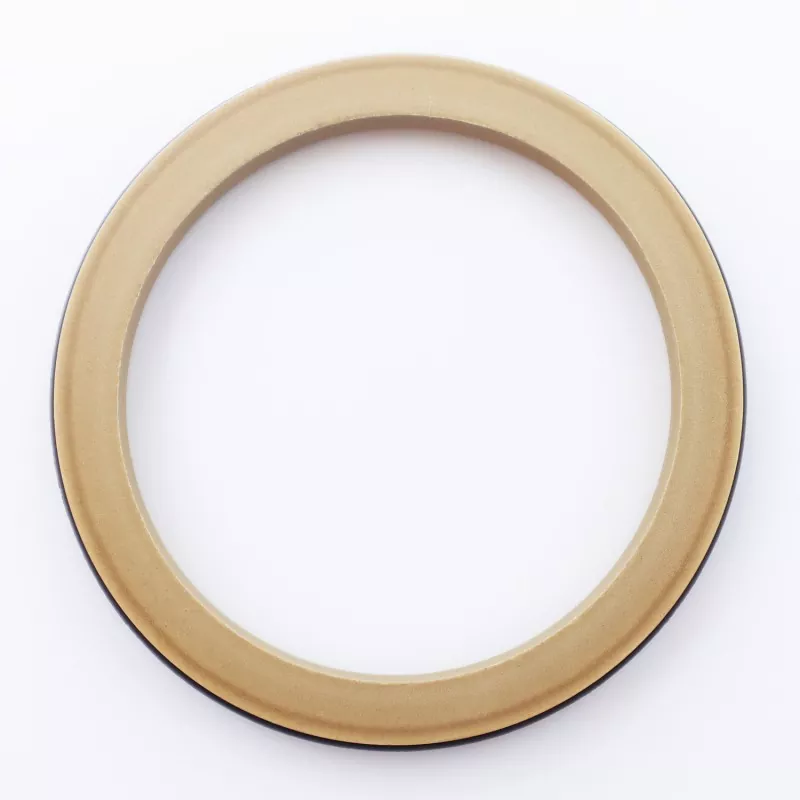

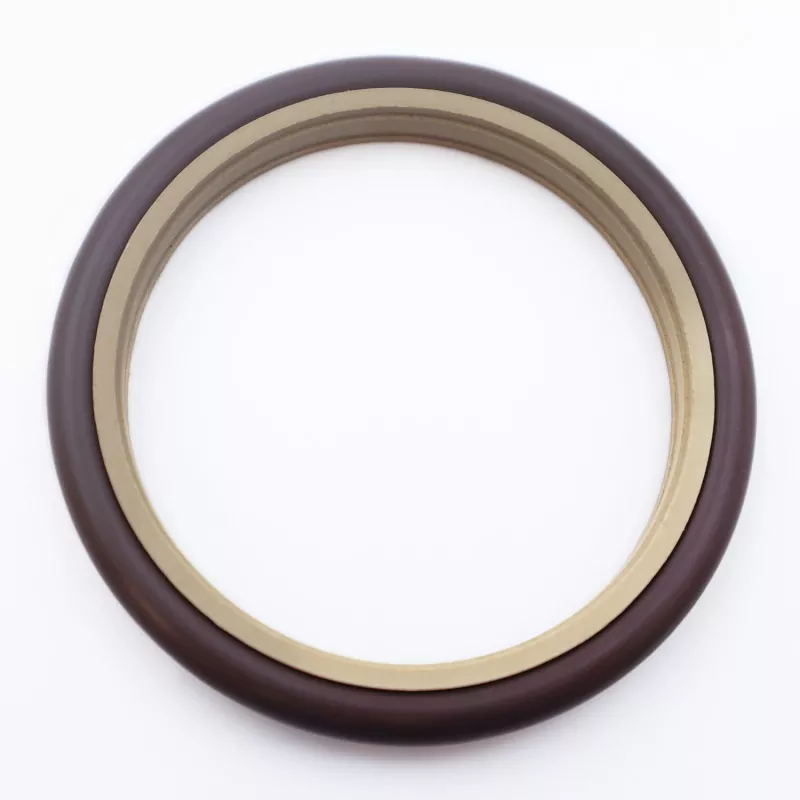

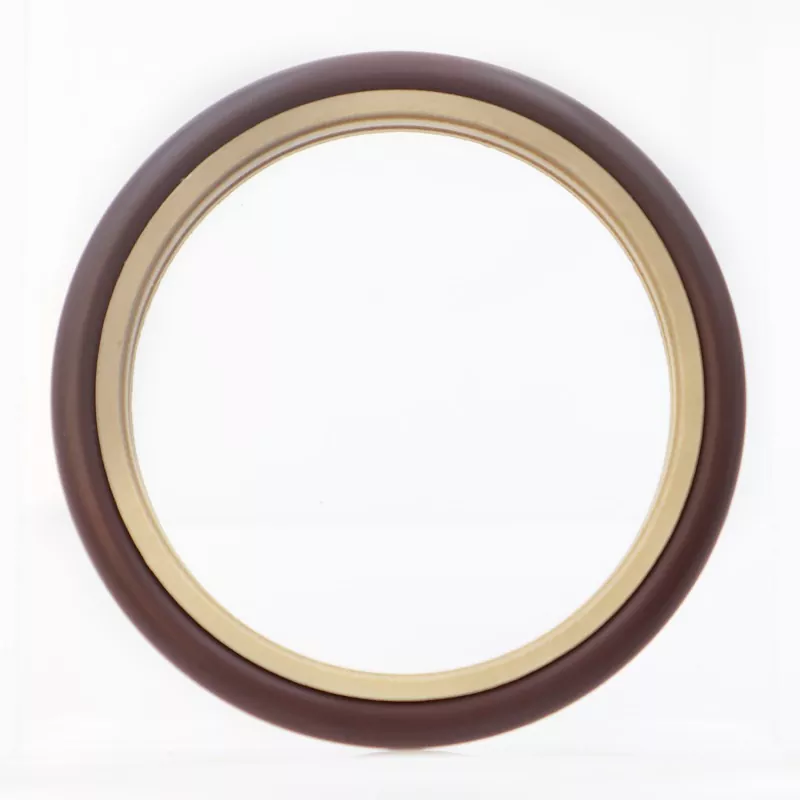

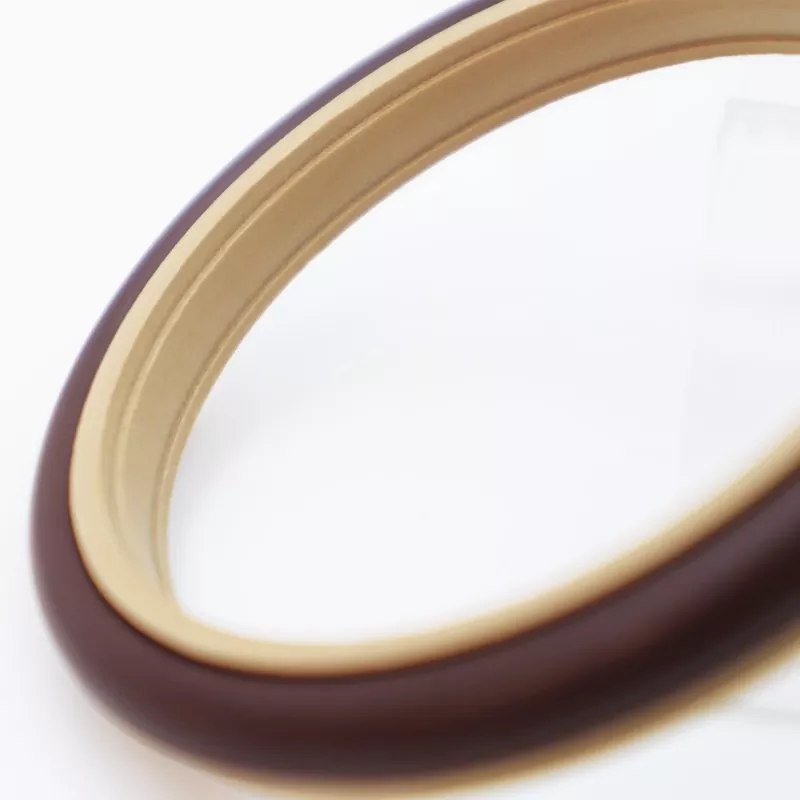

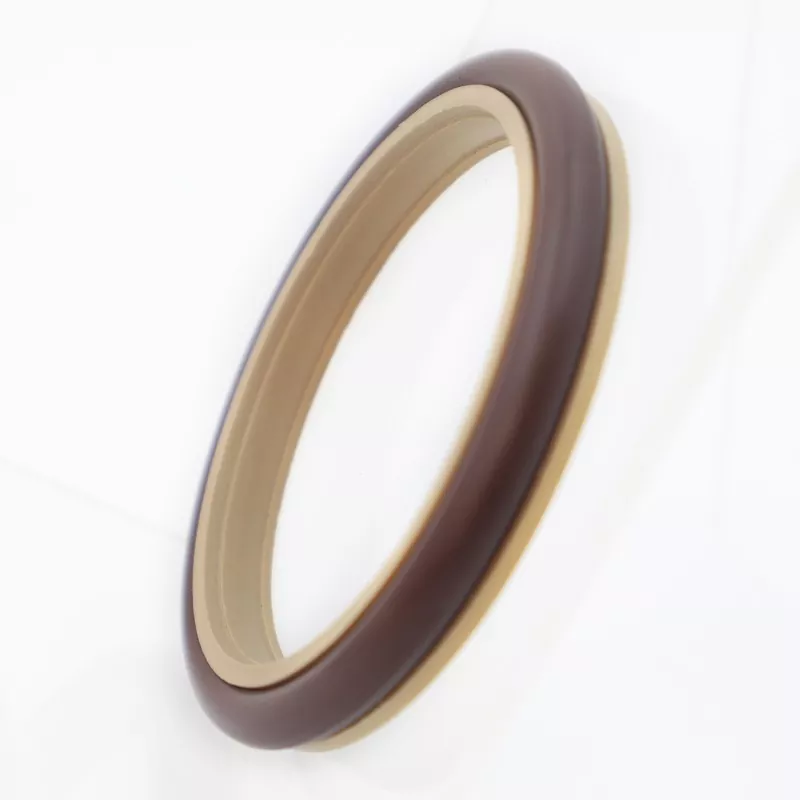

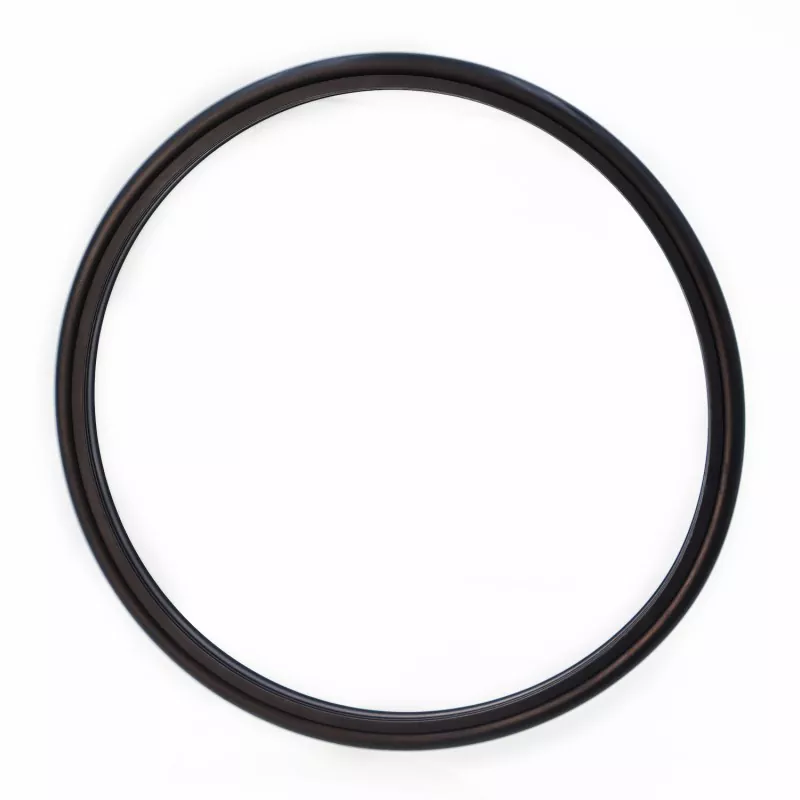

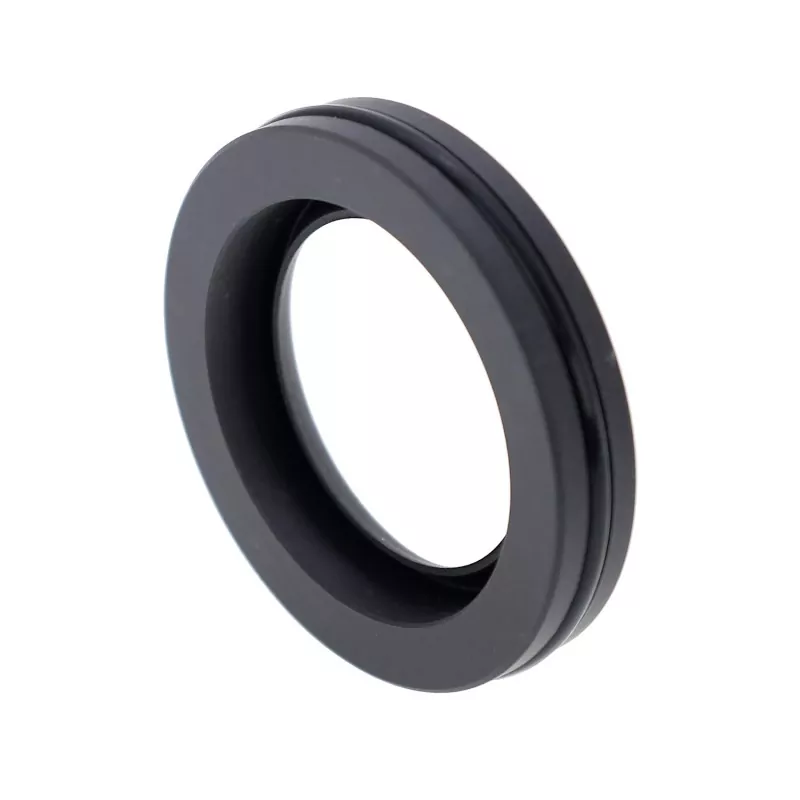

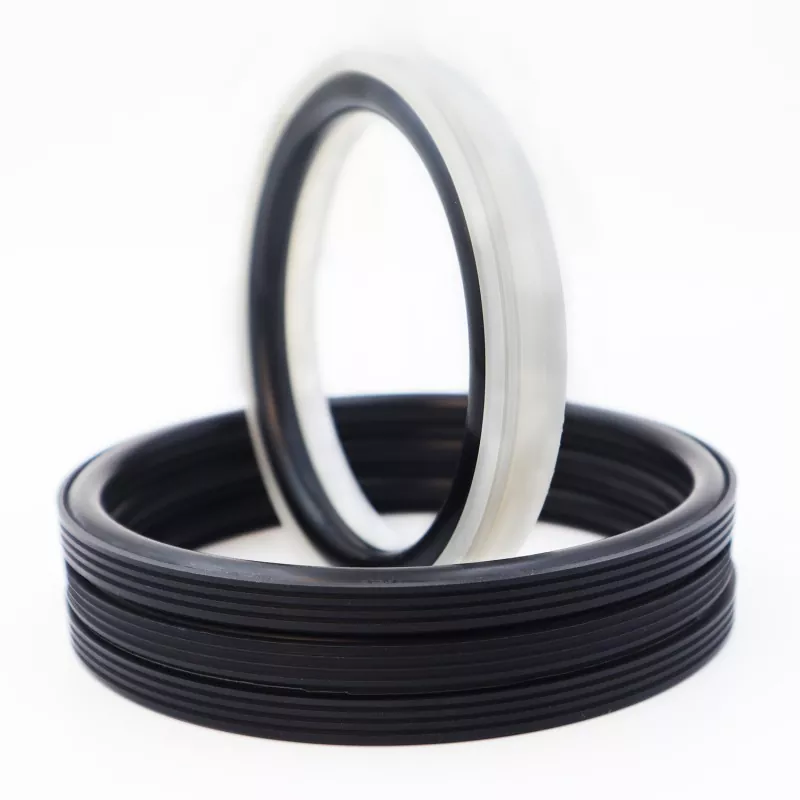

RC2051-B/G 歯付きコンビネーションロータリーシャフトシールは、充填 PTFE 製の歯付きシールリングとゴム O リングで構成されています。往復運動と回転運動の両方を伴う油圧および空圧用途における一方向シール用に設計されています。主な特長としては、長寿命、低摩擦、優れたシール性能、コンパクトな設計が挙げられます。また、水圧ロータリー シーリング用途において、優れたシーリング結果と最小限の摩擦抵抗を実現します。
水圧ロータリーの動作条件下でも信頼性の高いシール性能を維持し、シャフト表面の摩耗を効果的に軽減し、機器の漏れのリスクを最小限に抑えます。 OEMのお客様からの商品選定・比較・まとめ買いに関するご相談もお待ちしております。
制限値は同時に発生しないようにしてください。
|
圧力(MPa) |
温度(℃) |
参考PV値 (MPa・m/s) |
基準速度(m/s) |
中くらい |
|
≦70（標準タイプ） |
-35～+100（NBR Oリング） |
≤10 |
<2 |
作動油、エマルジョン、水、空気など |
|
≦30（高速タイプ） |
-20～+200（FKM Oリング） |
<6 |
1. 適合Oリング材質：RO1ニトリルゴム（NBR）、RO2フッ素ゴム（FKM）等。
2. シールリング材質: 標準材質 PTFE4;他の使用可能なオプションには、PTFE1、PTFE2、PTFE3、および PTFE5 があります。
注文モデル: RC2051—80x91.7x7.6—PTFE3—R01
モデル - d x D x L - 材質コード
規定範囲内の仕様が可能です。
|

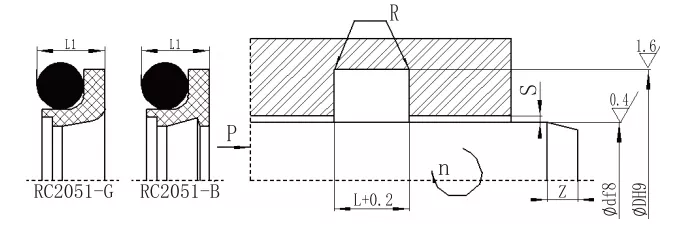

d f8 標準タイプ RC2051 |
d f8 軽荷重用 RC2051-Q |
d f8 耐久性の高い RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
スマックス |
ズミン |
する |
||
|
<10MPa |
<20MPa |
40MPa未満 |
|||||||||
|
-- |
5～15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5～15.9 |
16～38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16～38.9 |
39～107.9 |
5～15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39～107.9 |
108～670.9 |
16～38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108～670.9 |
671～999 |
39～107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000 ～ 1599 年 |
108～670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000 ～ 1599 年 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ～ 1599 年 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
注: 1. シャフト直径 ≤ 30 mm の場合は、オープン溝設計を推奨します。
2. 回転軸の表面硬度はHRC 58以上を推奨します。
