基本的な油圧シール

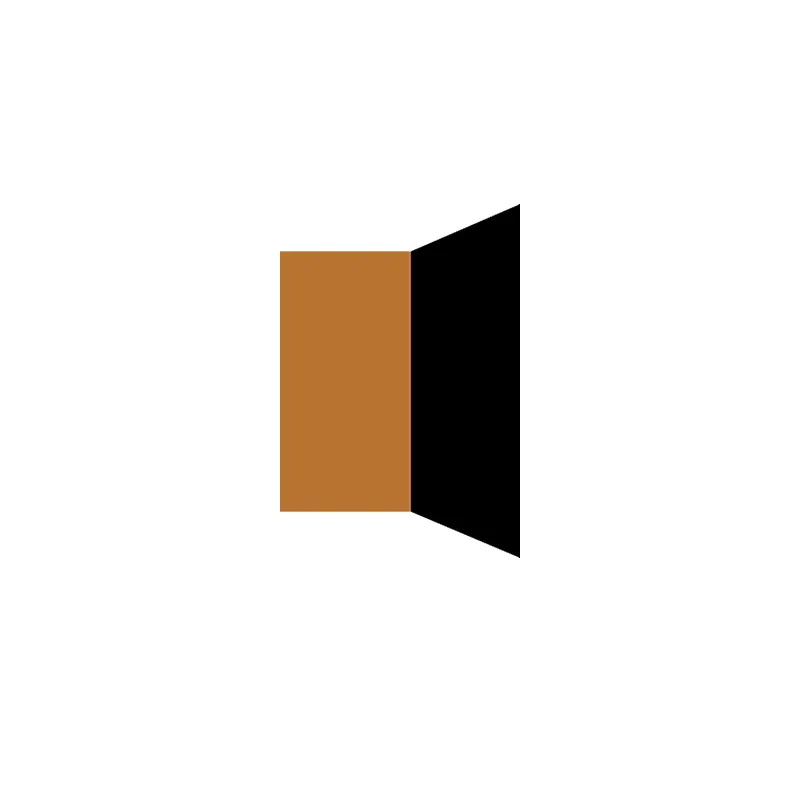

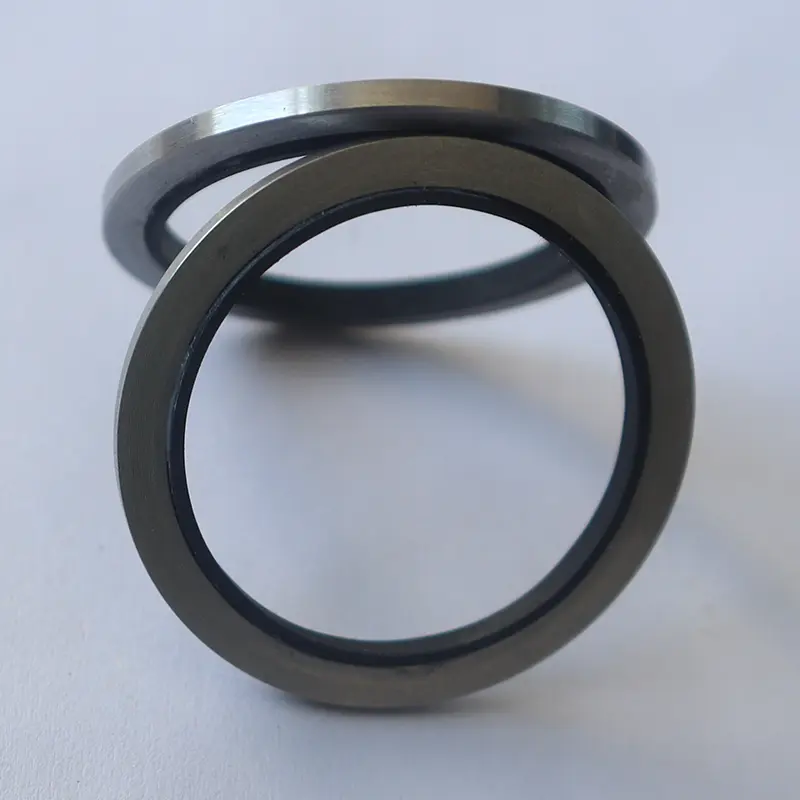

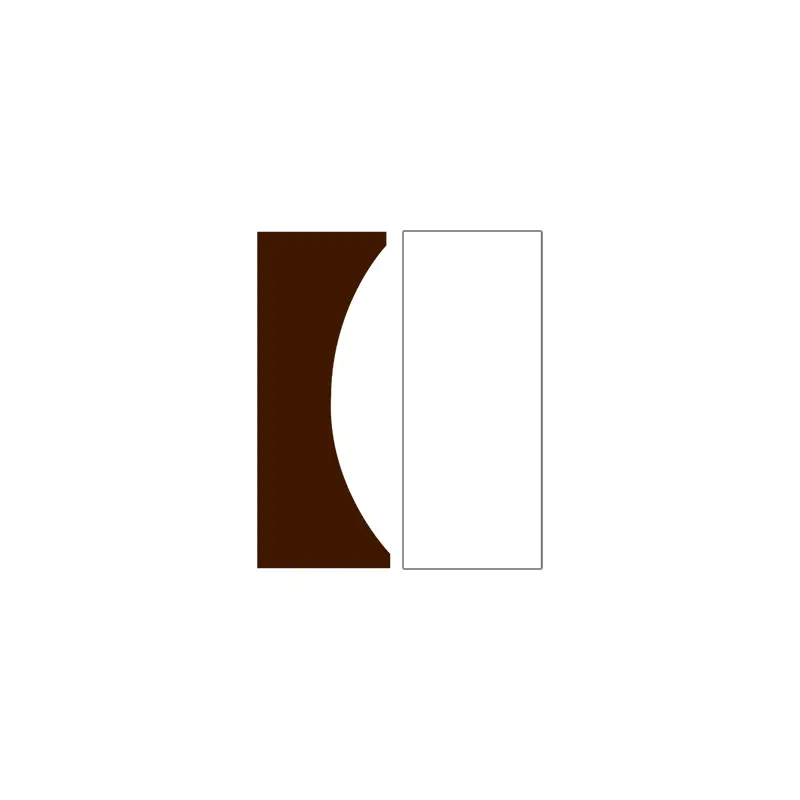

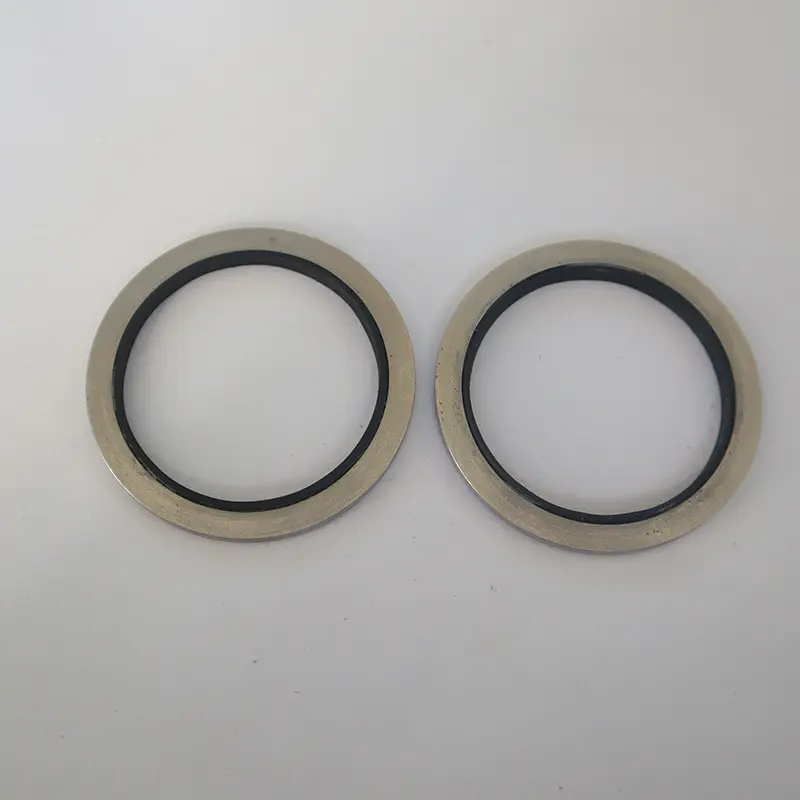

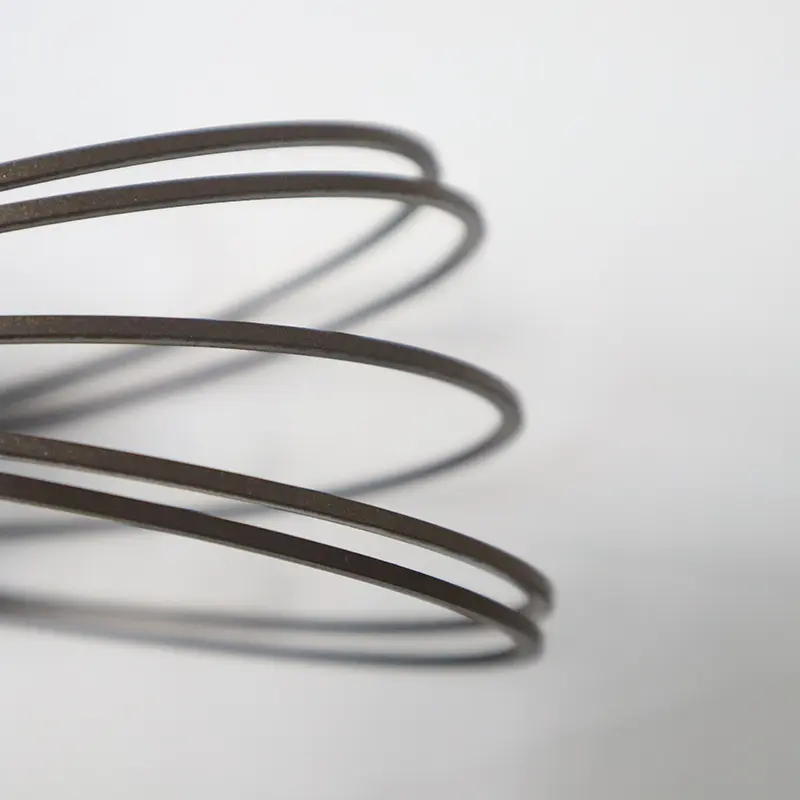

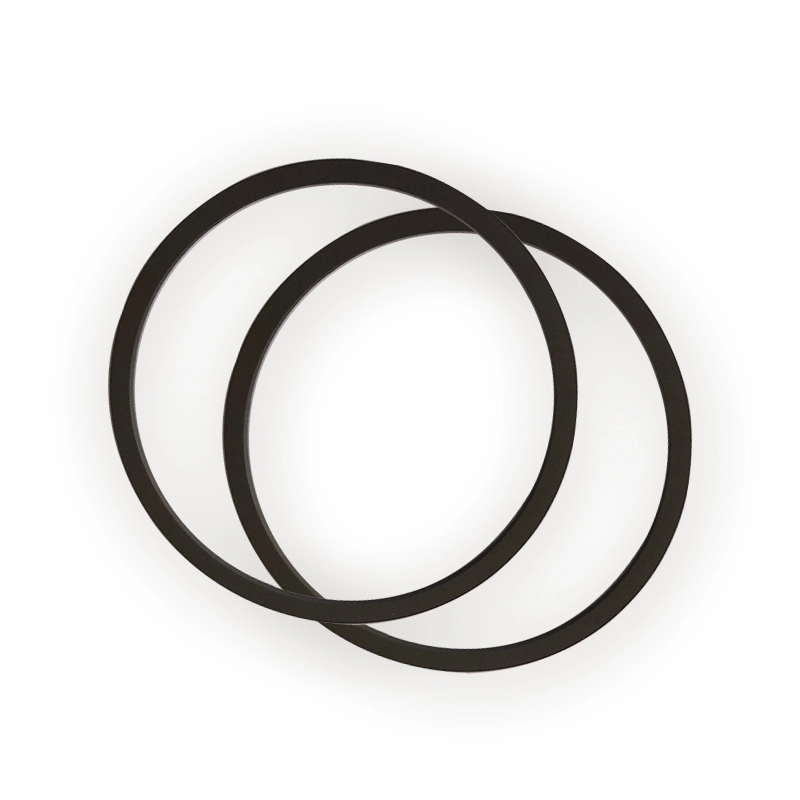

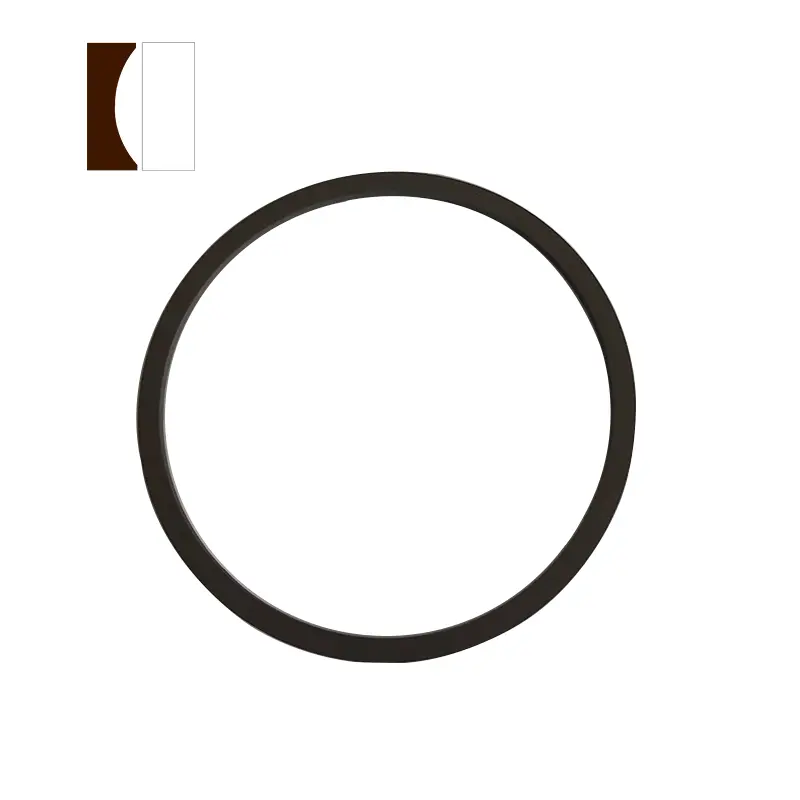

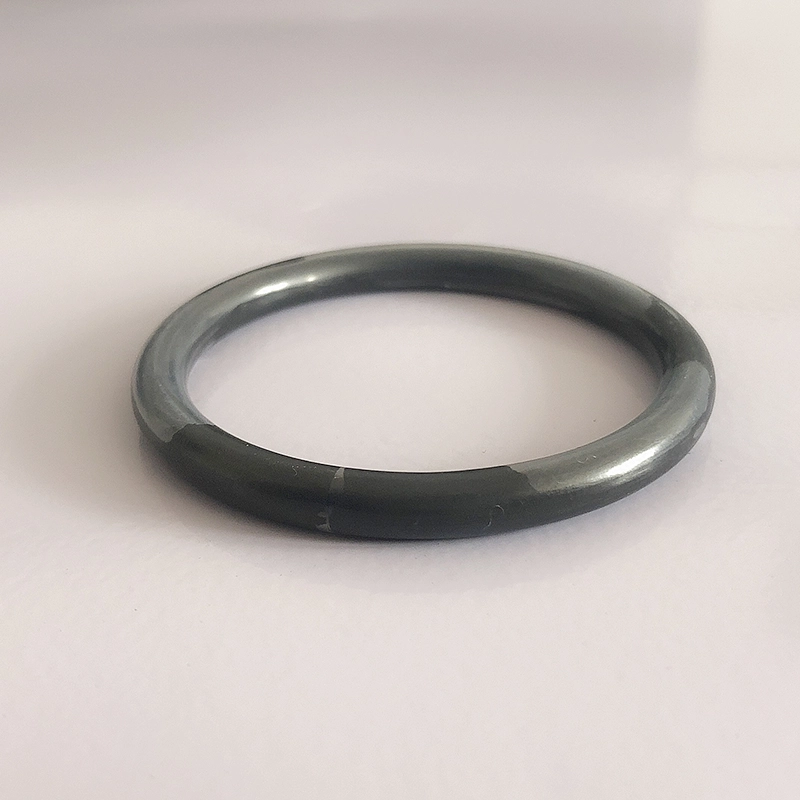

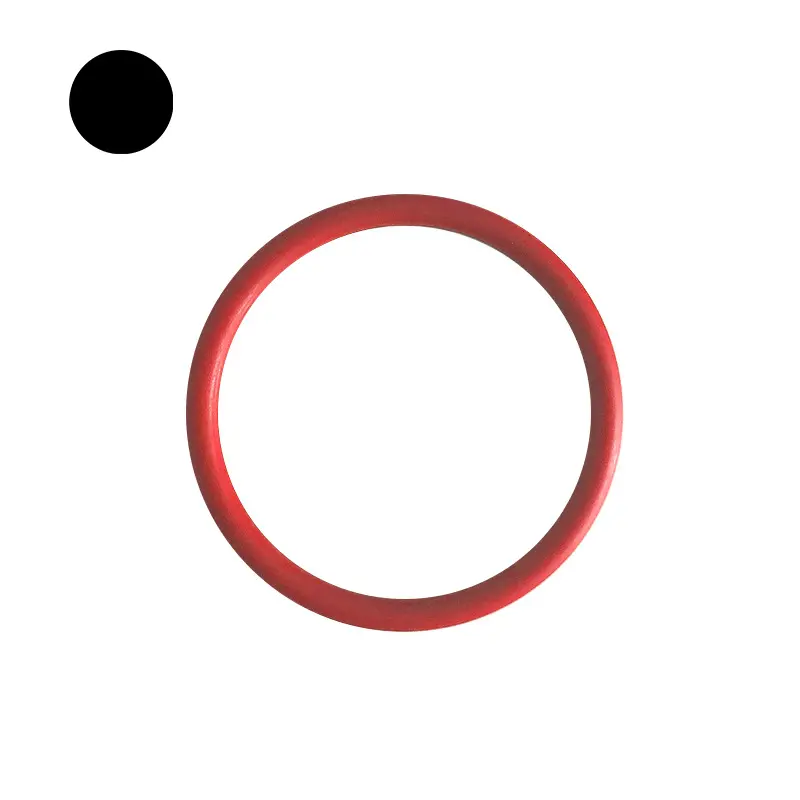

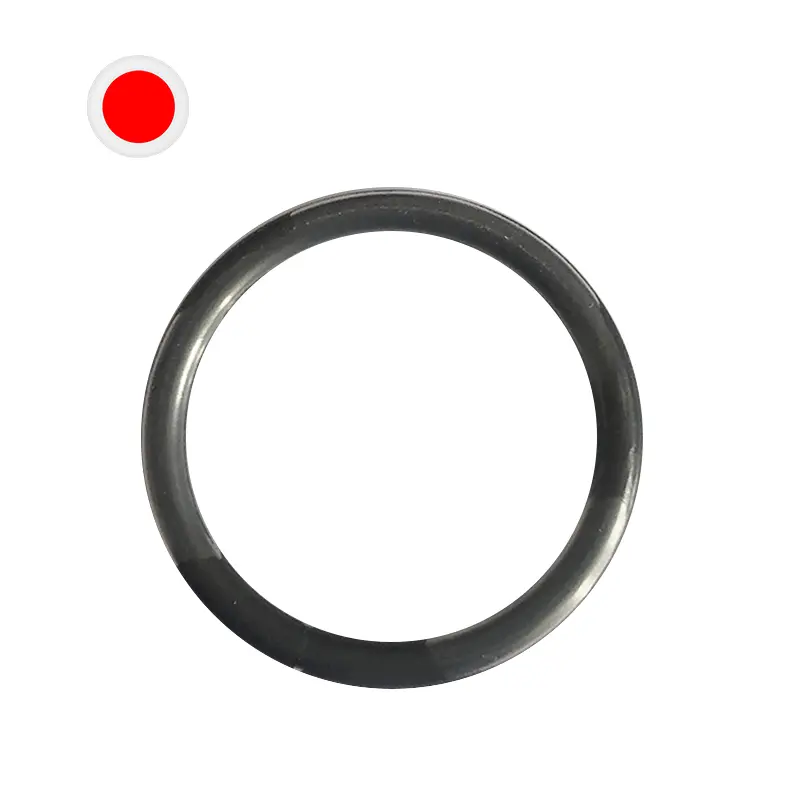

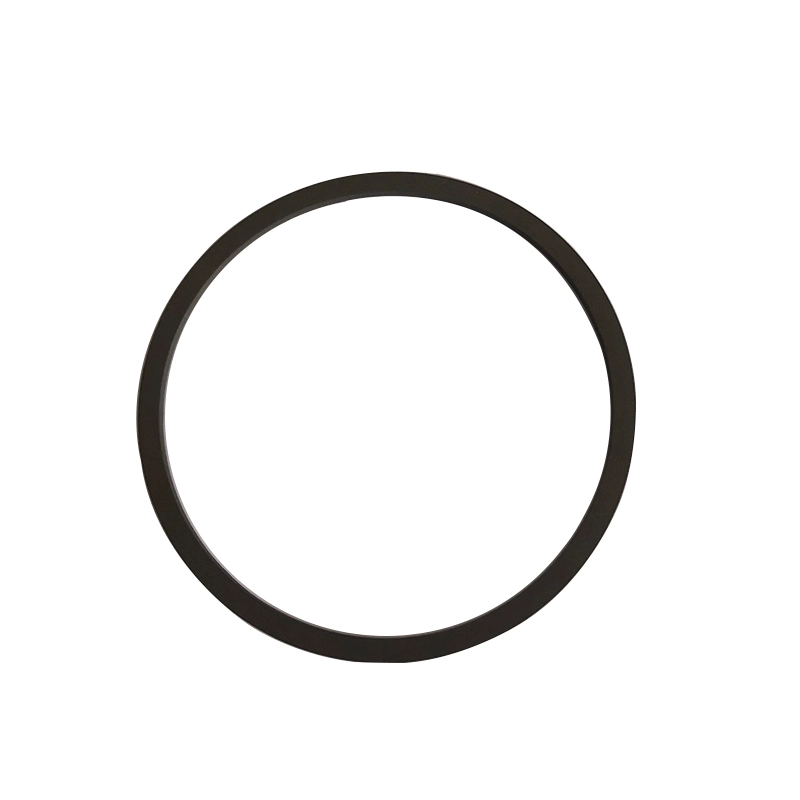

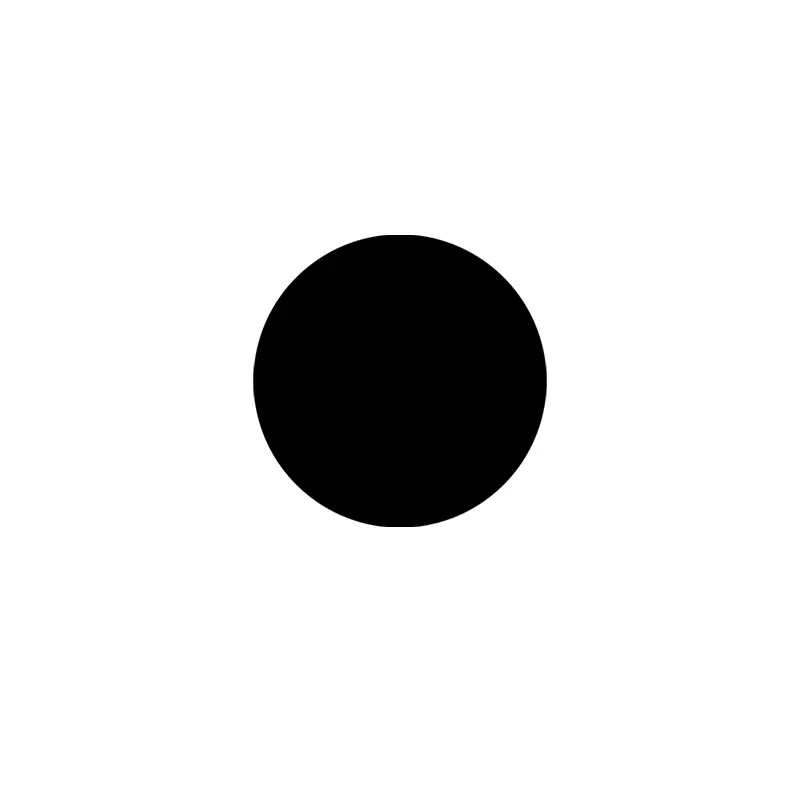

Ruichen Sealsの基本的な油圧シールには、主にいくつかのタイプのシールが含まれており、それぞれに独自の利点があります。 Oリングは、製造コストが低く便利な使用により、さまざまな動的および静的シーリングの機会に広く使用されています。ほとんどの国は、ORingの一連の製品標準を策定しており、その中には、アメリカ標準（AS568）、日本基準（JISB2401）、国際標準（ISO 3601/1）がより一般的です。国家基準はGB3452.1およびGB1235です。

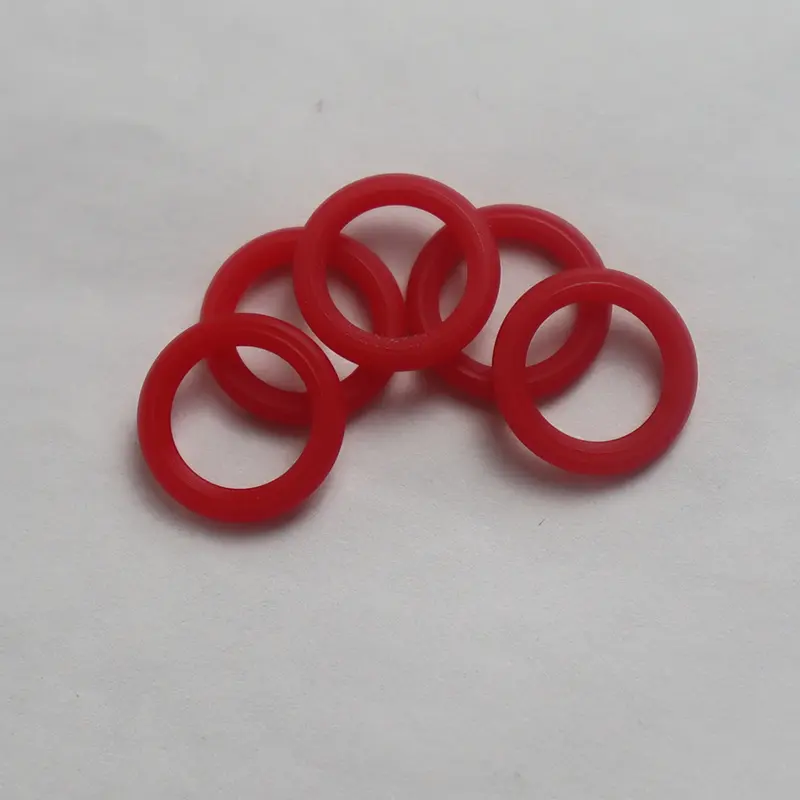

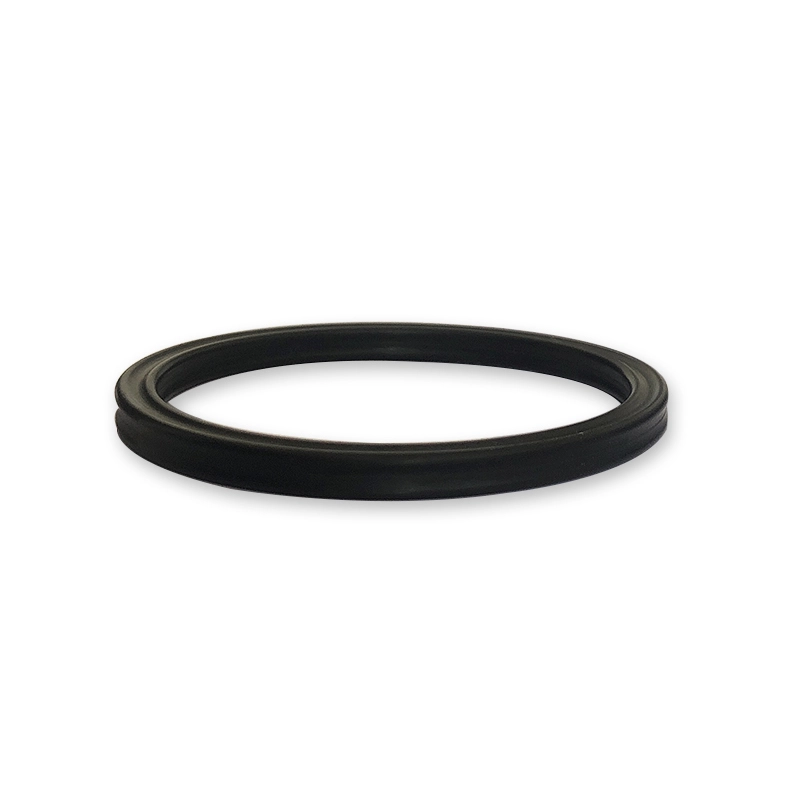

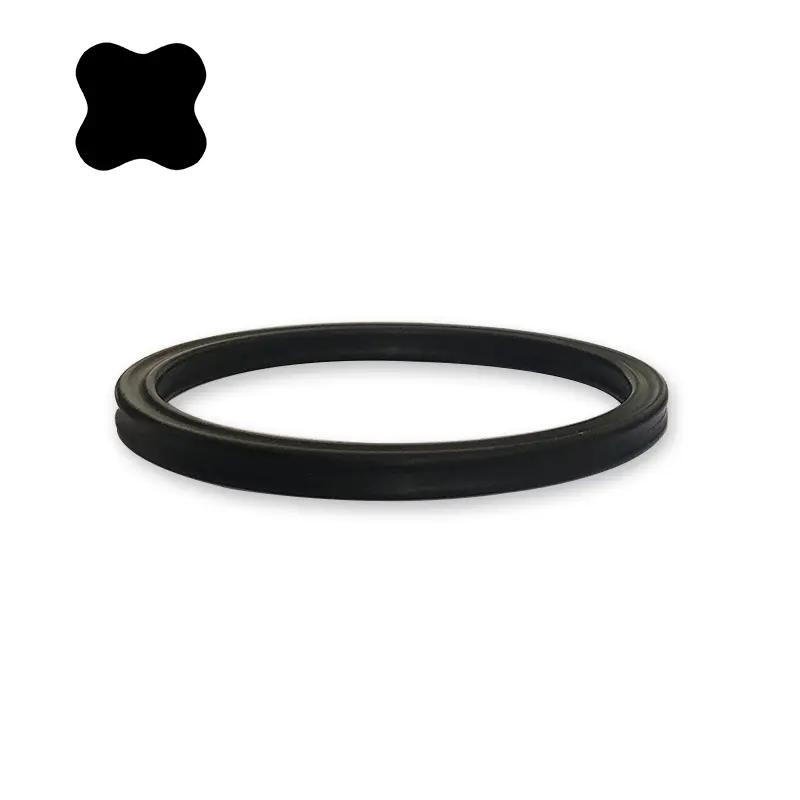

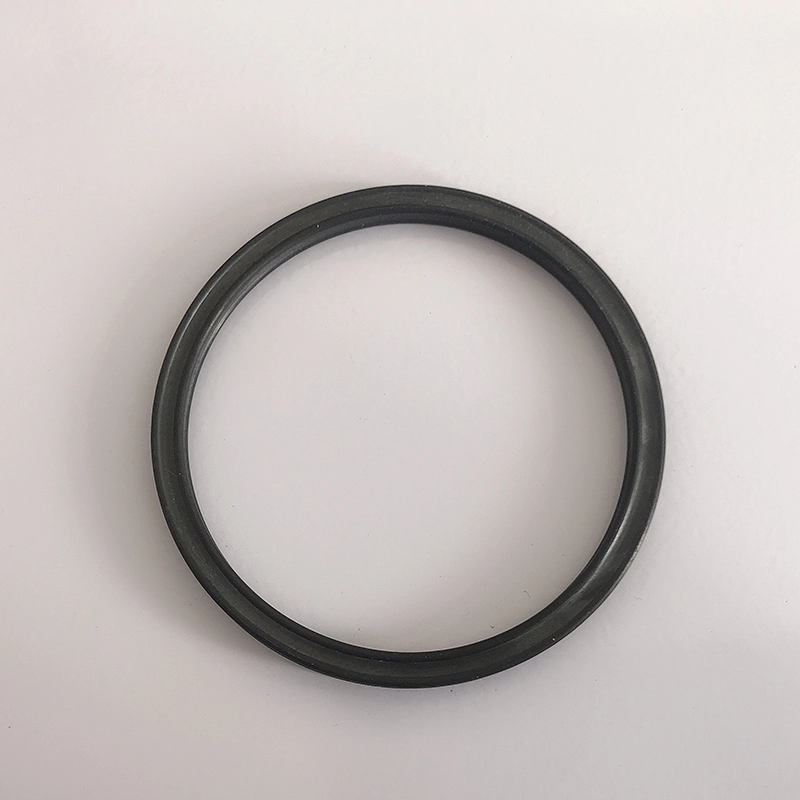

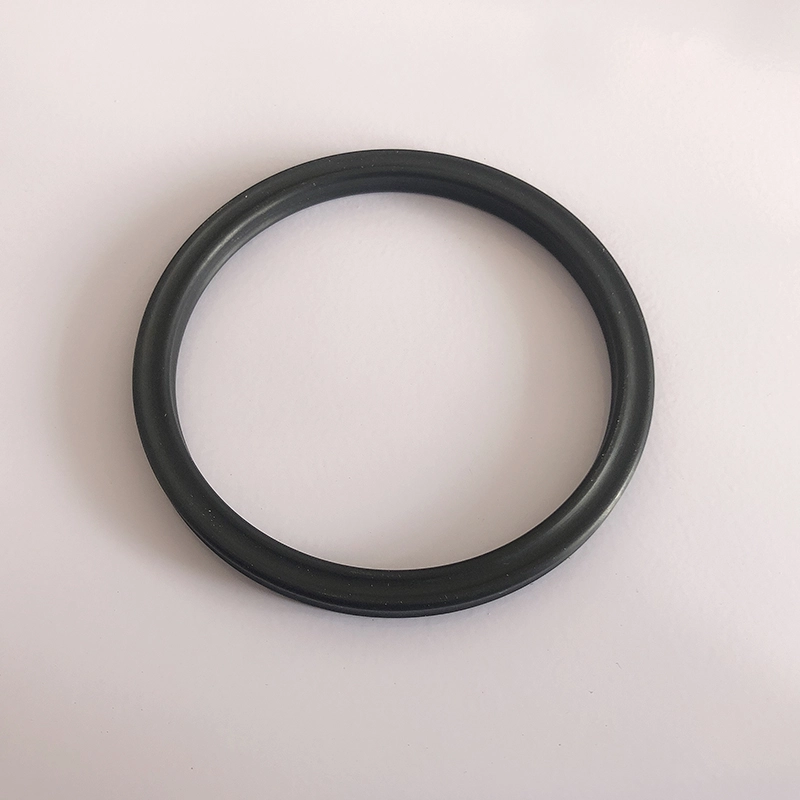

星型のシールリングは、X字型の形状の4唇シールであるため、X字型のリングとも呼ばれます。これは、Oリングに基づく改善と強化です。その横断的寸法は、568A標準としての米国のOリングと同じであり、基本的にOリングの使用を置き換えることができます。

スターリングの利点

Oリングと比較して、スターリングは、シーリングリップの間に潤滑型の空洞を形成するため、摩擦抵抗が少なく開始抵抗が少なくなります。フラッシュエッジは断面の凹状にあるため、シーリング効果の方が優れています。非円形の断面は、往復運動中のローリング現象を効果的に回避します。

スターリング作業メカニズム

スターリングは、自己密接な二重作用シーリング要素です。放射状と軸の力は、システムの圧力に依存します。圧力が上昇すると、星リングの圧縮変形が増加し、総シール力が増加し、信頼できるシールが形成されます。

星型のシールリングを選択する方法

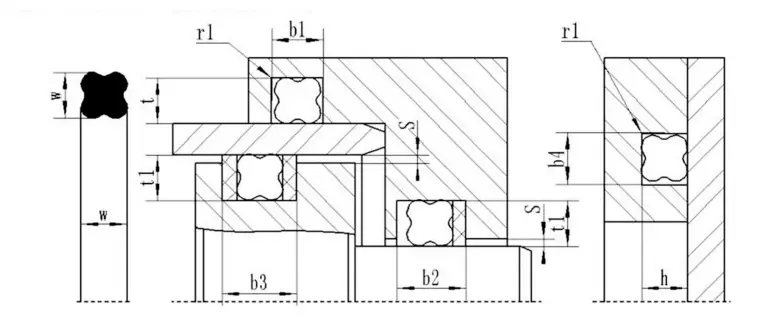

シャフトと穴の直径がわかっている場合は、次の基準に従って適切な星型シールリングを選択します。

1.静的シーリングまたは往復線形運動：（1）穴シーリング：星型のリングの内径は、溝と溝の底直径の約2％未満と互換性があるはずです。事前圧縮によって生成されたプレ圧縮力は、星型のシールリングがねじれたり転がるのを効果的に防ぐことができるためです。 （2）シャフトシーリング：星型のリングの内径は、シャフトの外径と等しいか、適切に大きくする必要があります。その結果、シールリングの設置が簡単で、サービス寿命が長くなります。

2。回転式シーリング：星型のリングの内径は、密閉シャフトの直径よりも約2〜5％大きくする必要があります。シールリングは回転する動きで使用すると摩擦と熱を生成するため、加熱するとゴムが収縮します（ジュール効果）。したがって、シールリングを潤滑し、確実に動作させることができるようにするには、シャフトの直径よりも大きな内径を持つ星型のリングを選択する必要があります。通常、断面が小さいシールリングは、静的シーリングのニーズを満たすことができます。それどころか、ダイナミックシールを満たすために、より大きな断面を備えたシールリングを選択する必要があります。高圧または大きな隙間の場合、より高い硬度を持つゴム材料を選択する必要があります。最良の方法は、高圧押出損傷を防ぐためにPTFE保持リングを追加することです。

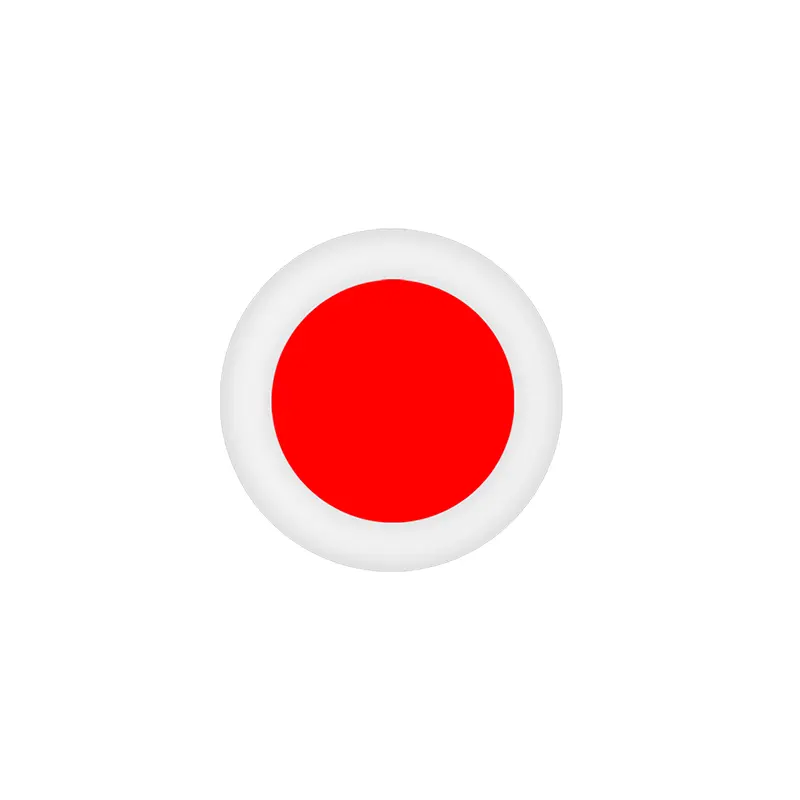

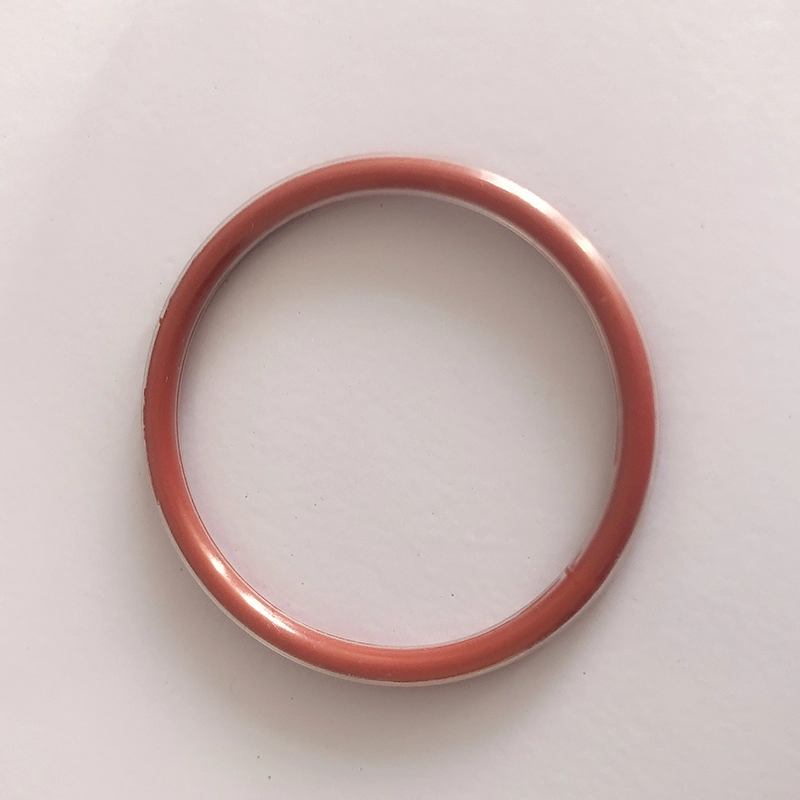

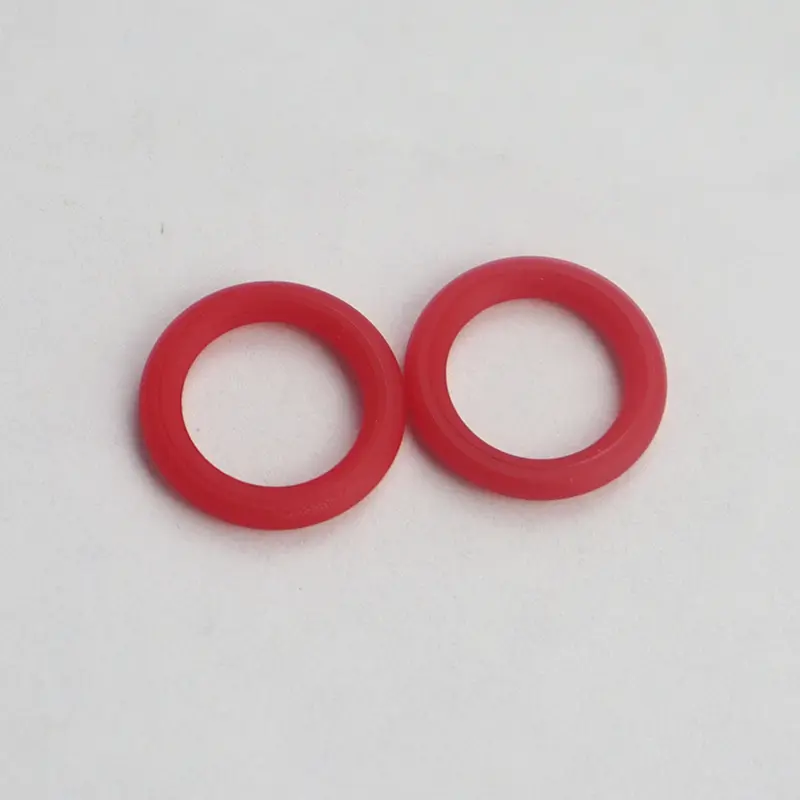

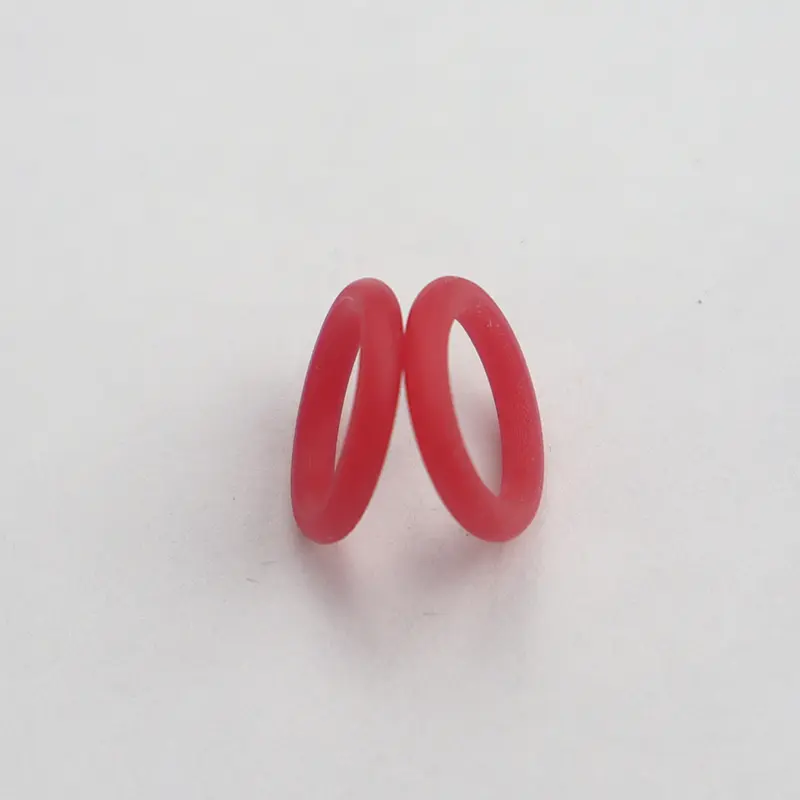

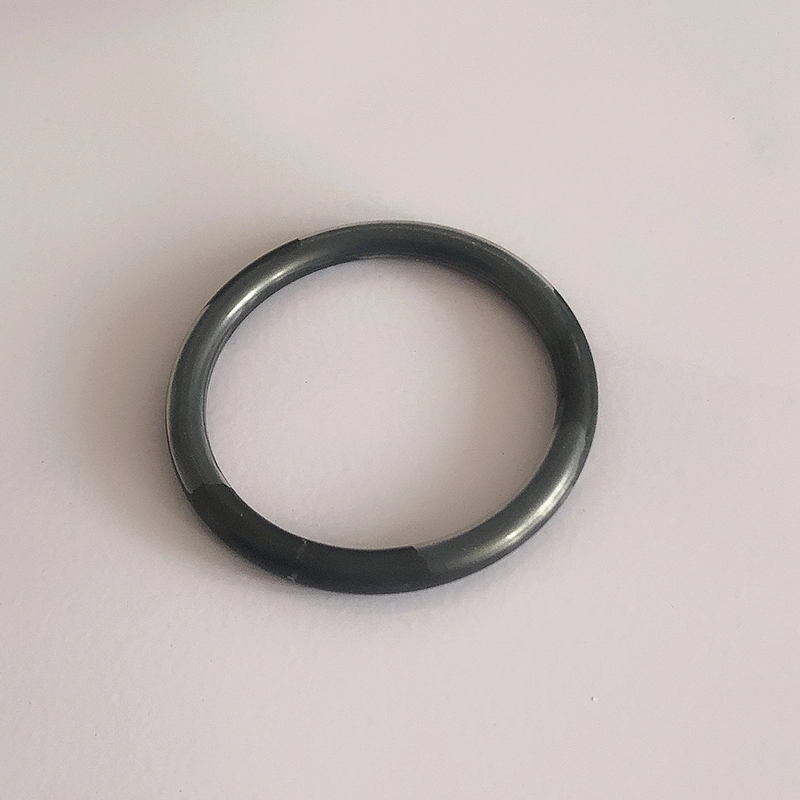

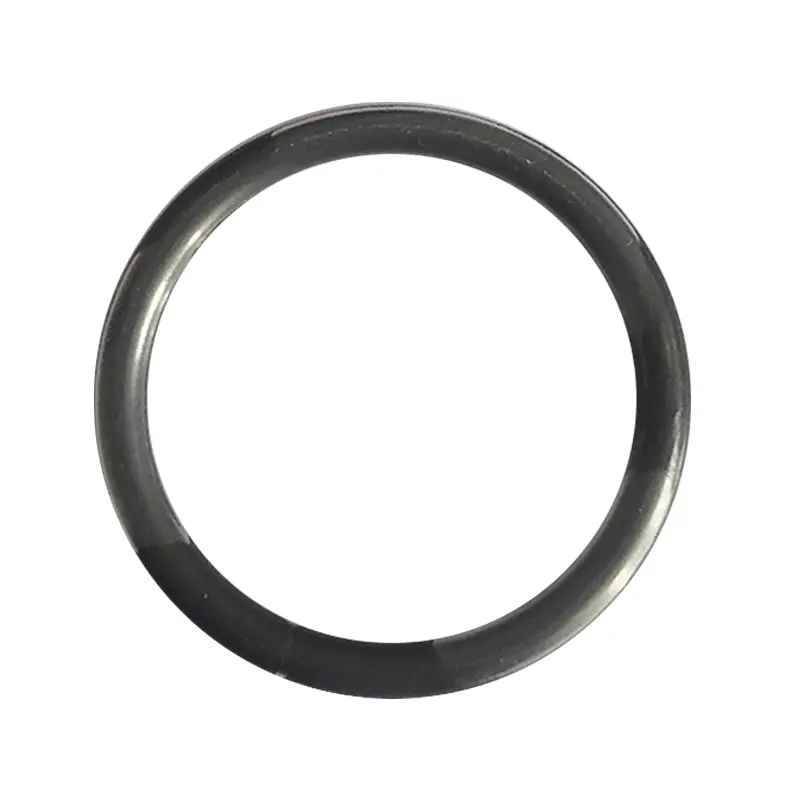

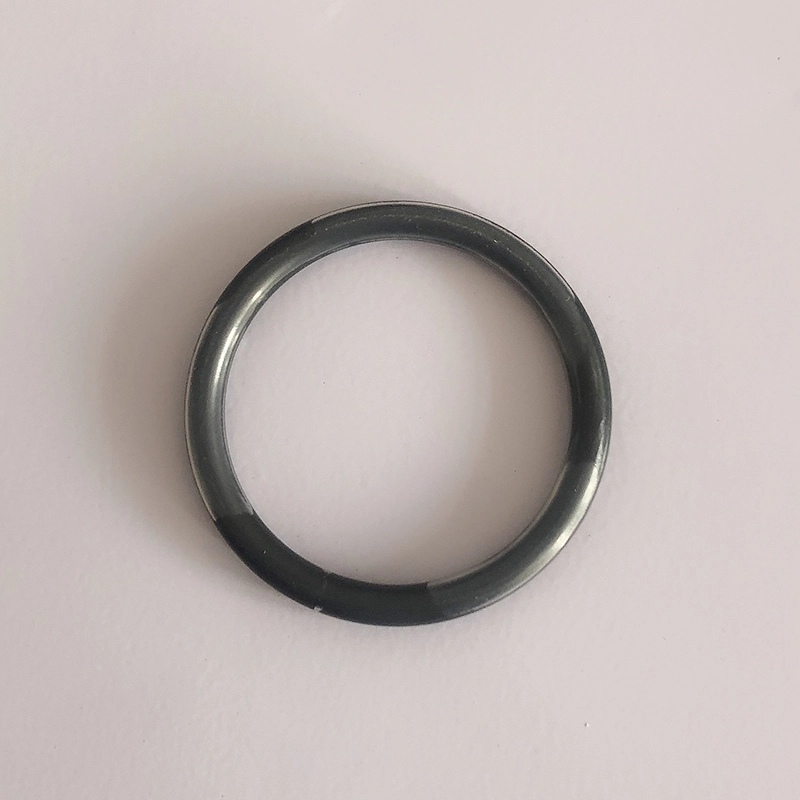

コーティングされたOリングは、ゴムの弾力性とシールとテフロンの耐薬品性を有機的に組み合わせています。シリコンまたはフルオラバーの内側コアと、比較的薄いテフロンFEPまたはテフロンPFA外部コーティングで構成されています。

材料：Teflon FEPとTeflon PFAは本質的に似ていますが、Teflon PFAはTeflon FEPよりも高温抵抗が優れています。適用可能な温度範囲Teflon FEPシェル：-60 ℃〜205は、260℃で短時間テフロンPFAシェルで使用できます。

1.ほとんどすべての化学媒体に適した優れた化学耐性

2。広い温度範囲

3。良好な圧縮抵抗

4。防止

5。良い散水

6。高圧抵抗

7.優れたシーリング耐久性と長いサービスライフ

アプリケーション：ポンプとバルブ、反応容器、機械シール、フィルター、圧力容器、熱交換器、ボイラー、パイプラインフランジ、ガスコンプレッサーなど。

アプリケーション産業：化学産業、航空機の製造、製薬産業、石油および化学輸送および精製、映画産業、冷凍工学、食品加工産業、製紙産業、染料製造、塗料散布など。

リングを密封するためのインストール手順

1.シーリングリングが取り付けられたり通過したりする部品は、滑らかで、バリ、溝、鋭い角がない必要があります。内側の穴の粗さは1.6μに達し、シャフトの粗さは0.8umに達するはずです。

2.きれいな軽いオイルまたはグリースを塗り、シーリングリングの表面と接触する関連部品を潤滑します。

3.シャフトにシーリングリングを取り付けることが困難な場合は、数分間お湯に浸して拡張します。この柔らかいOリングの拡張と拡張は、インストールが簡単です。 Oリングが熱いときにOリングを取り付け、そのサイズは冷却後に元のサイズに戻ります。

4. Oリングをあまりにも激しく曲げないでください。そうしないと、テフロンにしわを引き起こし、その使用に影響します。

コーティングされたOリングの推奨圧縮は次のとおりです。

静的シーリング状態：15％-20％

動的シーリング状態：10％-12％

空気圧状態：7％-8％

実際の圧縮では、特にシーリング作業圧力やその他の要因を考慮に入れる必要があります。

製品機能とアプリケーション：

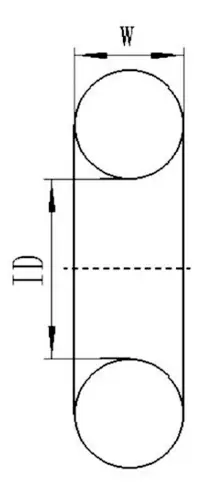

標準	Oリング断面直径w
568 AS American Standard 英国標準BS 1516	1.78	2.62	3.52	5.33	6.99	-
日本標準IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
国際標準ISO 3601/1 ドイツ標準DIN 3771/1 中国標準CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
優先メトリックサイズ	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
568 AS American Standard （900シリーズ）	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

スターリング素材：

材料は通常、ショーA70ニトリルゴムNBRです。

コーティングされたOリング：

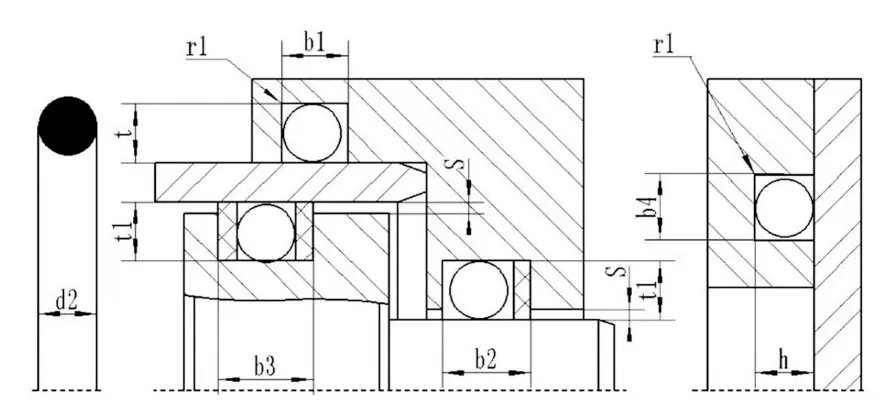

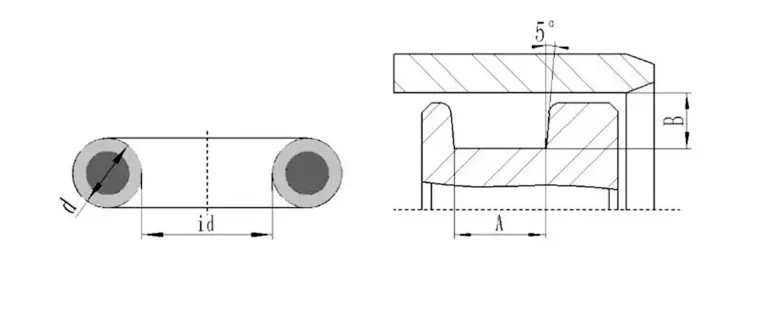

カプセル化されたOリングの溝の概略図

カプセル化されたOリングの溝の寸法テーブル（推奨）

RuichenシールPTFEシールインストールガイド

ⅰ。インストールガイド

1.シールは、圧力方向に面して、プリロードされた側に設置する必要があります。

2。シリンダーボディとピストンロッドは、当社のサンプルの要件を満たすプッシュインチャンファーで作成する必要があります。

3.鋭利なエッジは、バリがなく、丸みを帯びているか、面取りされている必要があります。

4。溝、輪の溝、ガイドの溝などを覆う必要があります。これは、溝、掘削された穴、または粗い表面にシールを押すことができないためです。

5.ほこり、破片、またはその他の異物粒子は慎重に除去する必要があります。

6。鋭利なエッジを備えたツールは使用しないでください。

7。PTFEシーリングリングは、加熱油または水（約80〜120度）で膨張しやすく、元の形状に簡単に復元できます。

8.シールの唇が油圧穴を通過する必要がある場合、プラスチックスティックを使用して、穴の面がシーリングリップに損傷を与えるのを防ぐために唇を静かに押します。シリンダーの穴は面取りする必要があります。 （図3）

ⅱ。インストール方法

オープン（分割）溝はツールなしで取り付けることができます。

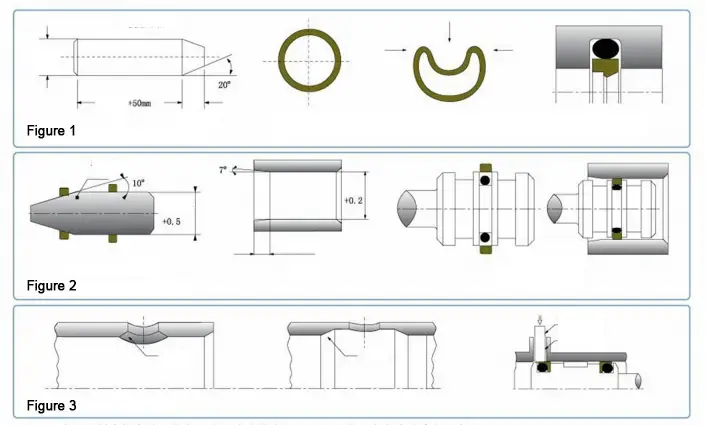

閉じた溝ピストンロッドシールの設置（図1）

1.すべてのシール基板、シール、および設置ツールをきれいにしてオイル。

2。ゴム製のリングを溝に入れます（ねじれないように注意してください）。

3. PTFEシールリングを尖った曲げを形成せずに腎臓の形に圧縮し、圧縮されたPTFEシールリングを溝に置き、手で穏やかに平らにします。

4.リカバリマンドレルをシールに押して、マンドレルを優しく回します。 1分間そのままにして、マンドレルを取り外します。インストールが完了しました。

閉じた溝にピストンシールの設置（図2）

1.すべてのシール基板、シール、および設置ツールをきれいにしてオイル。

2。ゴム製のリングを溝に入れます（ねじれないように注意してください）。

3. PTFEシーリングリングをガイドスリーブに押し込み、シーリングリングを伸ばします。

4.伸びたシーリングリングをピストン溝に押し込みます。

5.補正スリーブをシーリングリングに押し込み、補正スリーブを同時に回転させます。修正スリーブを1分間放置した後、補正スリーブを取り外し、設置が完了します。

注：1。当社のサンプルで指定された製品が閉じた溝に設置できないが、開いた溝には適していない場合は、当社に相談してください。

2。PTFEシールの上記の設置は、すべてのPTFEシールには適用されません。必要に応じて当社に相談してください。
