油圧システムでは、油圧バッファーシールが重要な役割を果たします。 Ruichen Sealsは、さまざまなニーズや労働条件のために、さまざまな油圧バッファーシールを開発しました。
HBYおよびHBTSバッファーシールは、ピストンロッドにシールと組み合わせて使用され、高負荷の下で衝撃と変動する圧力を吸収し、高温流体を分離し、シーリングシステムのサービス寿命と信頼性を向上させます。モーターシャベル、ホイールローダー、ブルドーザー、トラッククレーン、ホイールクレーン、ダンプトラックなどで使用されます。
HBTSバッファーシールは、エンジニアリング機械などのシールシステムで使用されます。
KZTには、ポリテトラフルオロエチレン材料による不純物の浸漬の機能があります。ピストンシールとガイドリングと組み合わせて使用すると、オイルシリンダー内の不純物や汚れがシーリングシステムに異常な損傷を引き起こし、シーリングシステムの信頼性と長寿命を確保することを防ぎます。
製品機能とアプリケーション:
材料の選択:

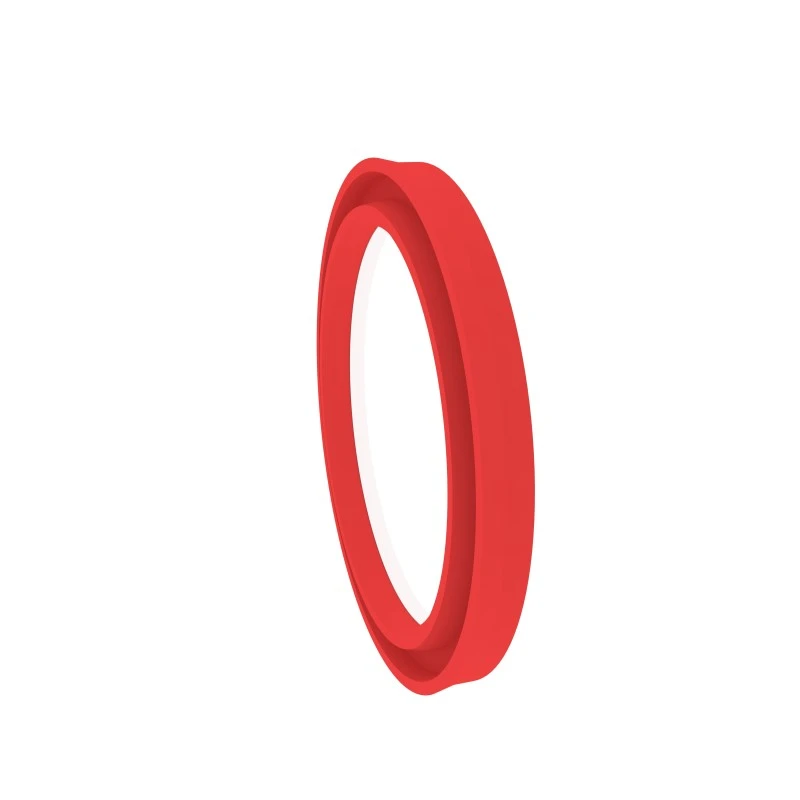

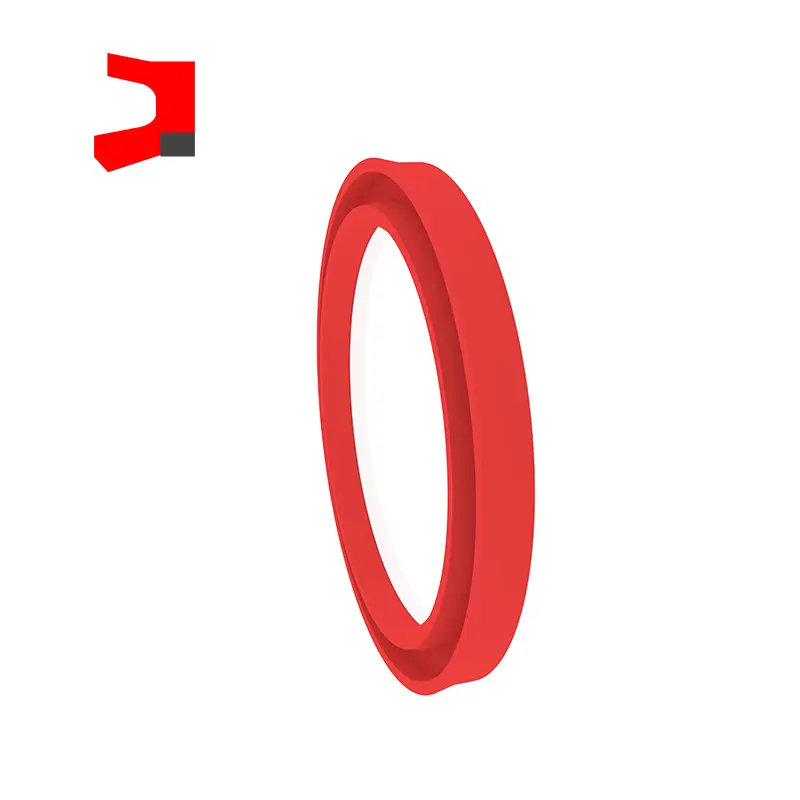

hby
シーリングリング:ポリウレタン(PU)保持リング:PA/POM

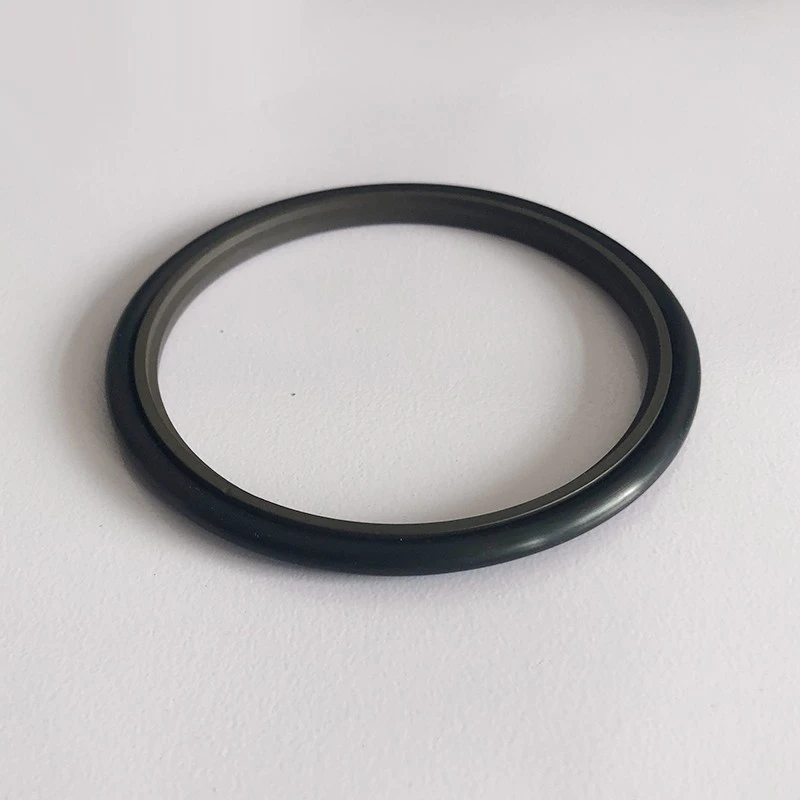

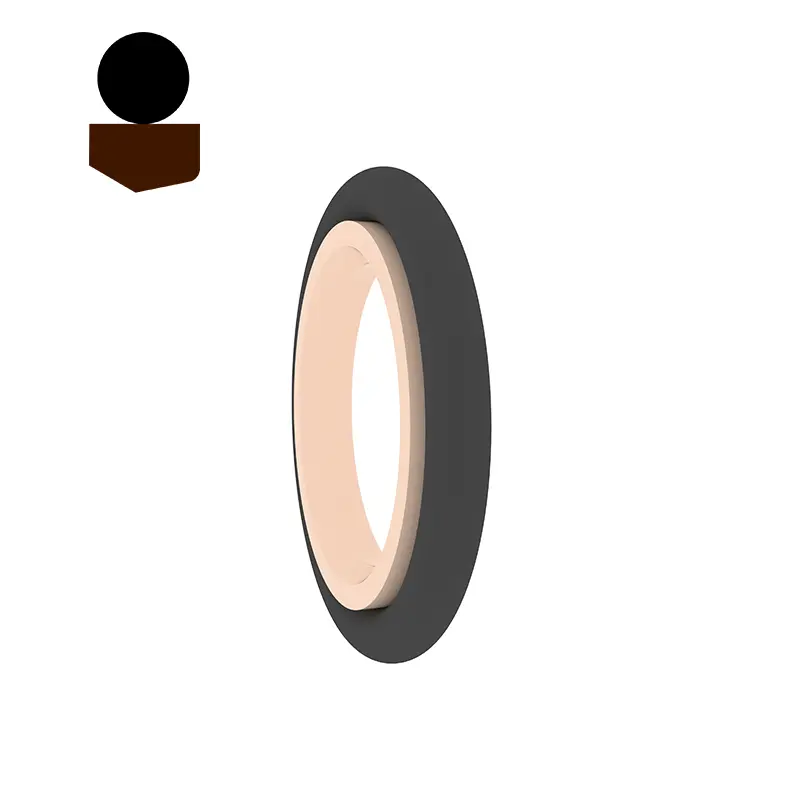

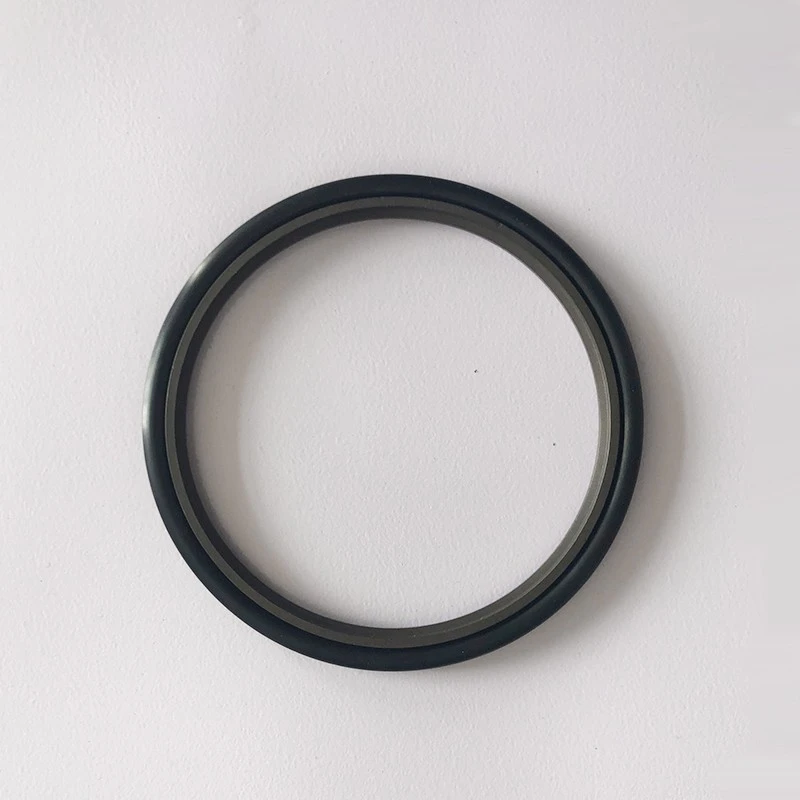

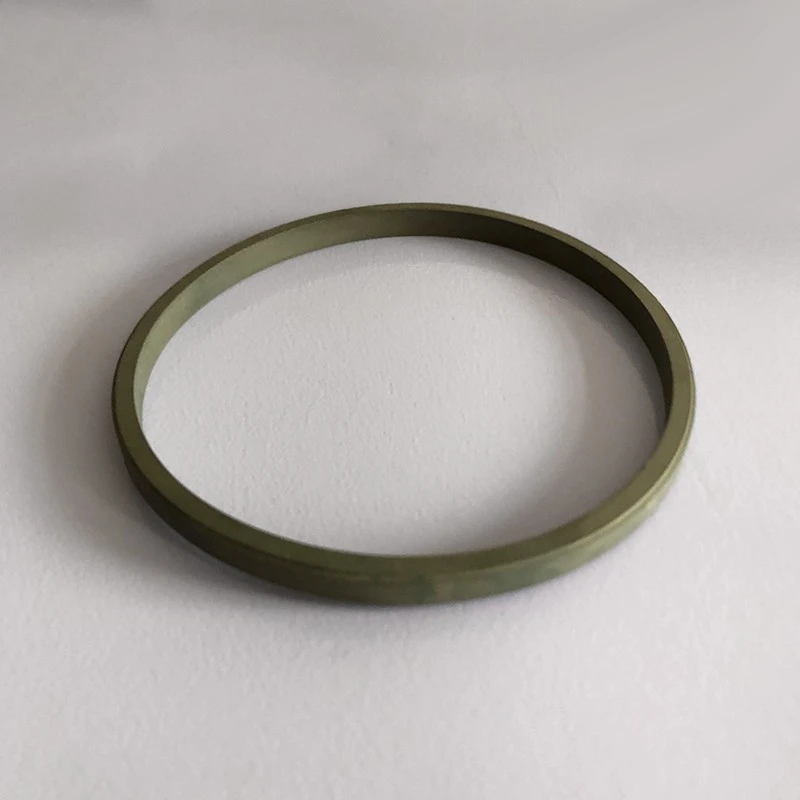

HBTS
バッファリング:PTFE2、PTFE3など。

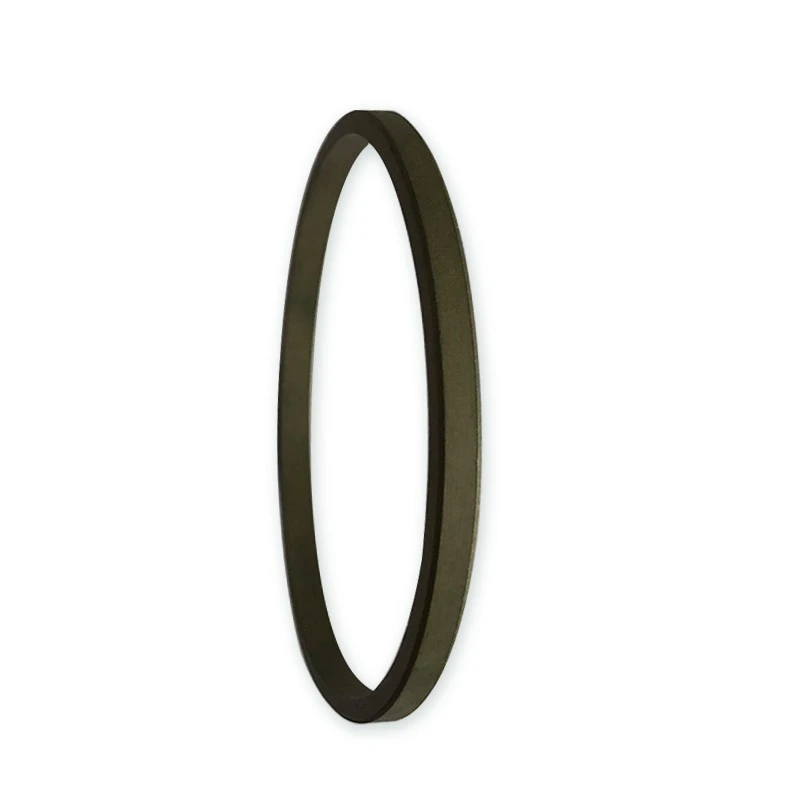

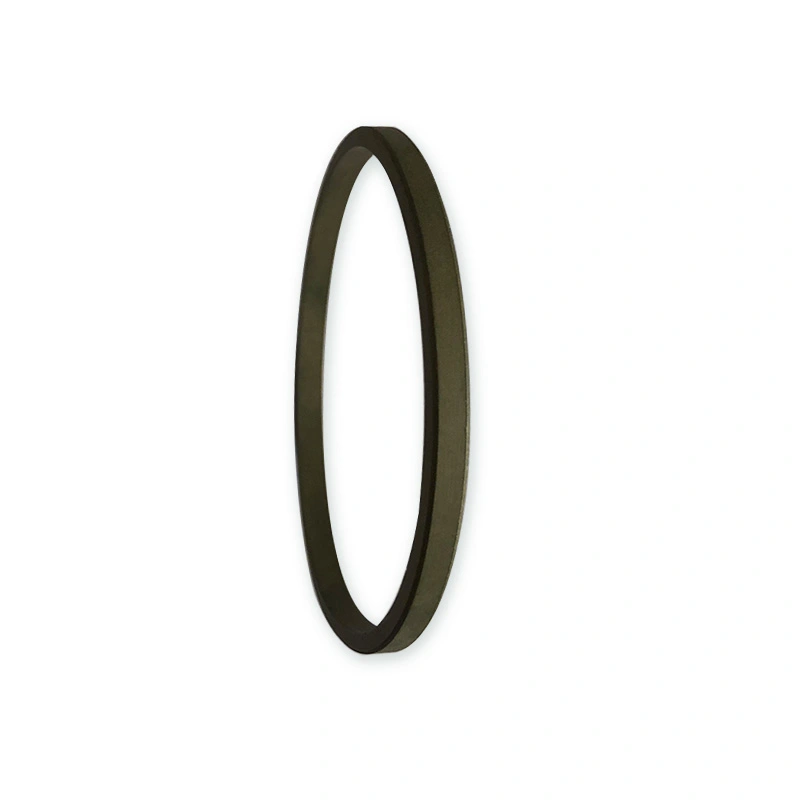

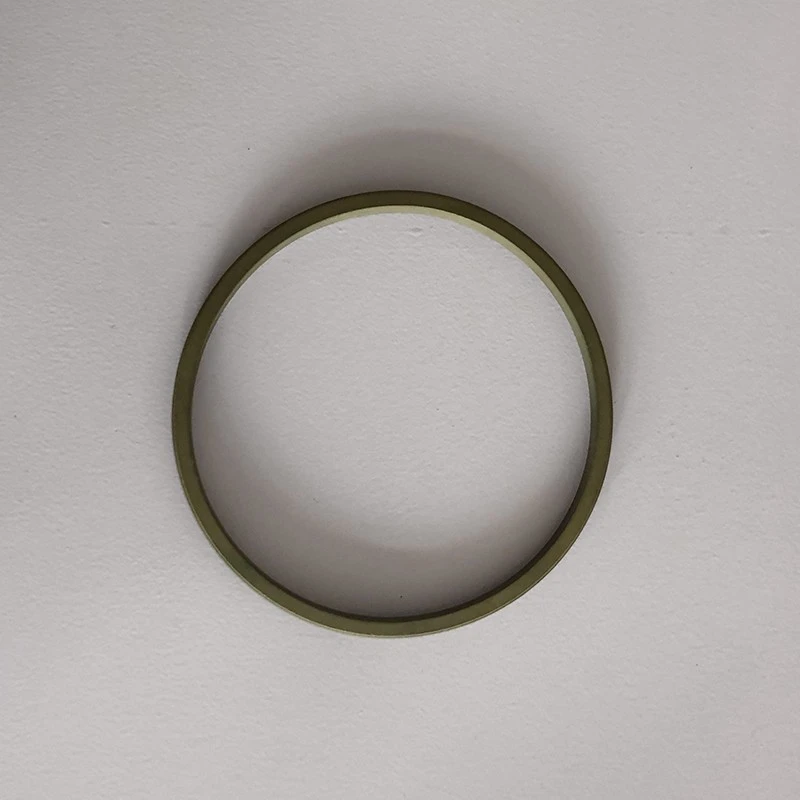

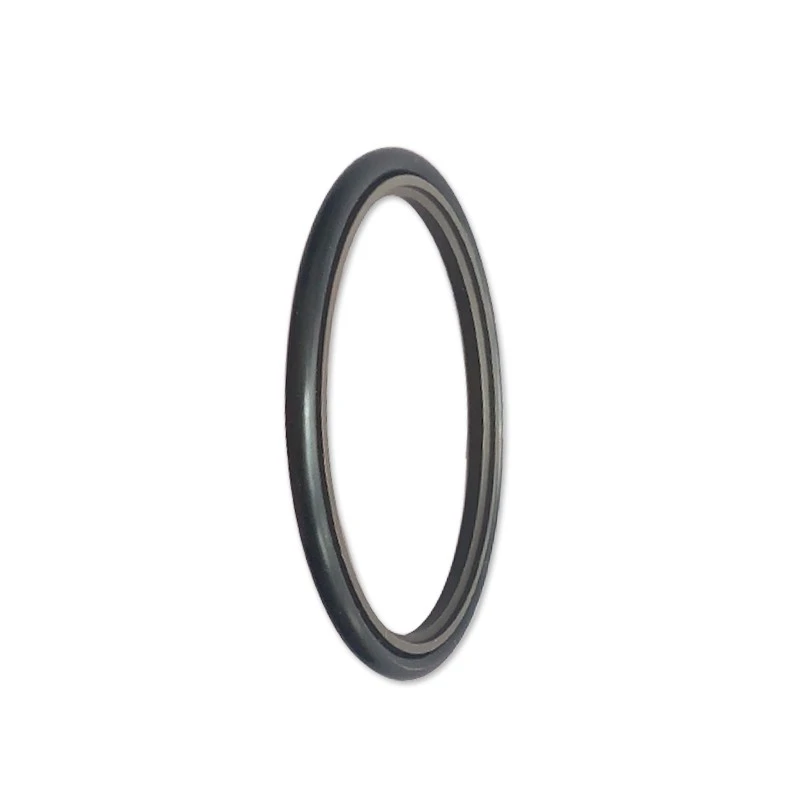

KZT
標準材料:PTFE3、その他のオプション材料PTFE2、PTFE4(材料の説明を参照)

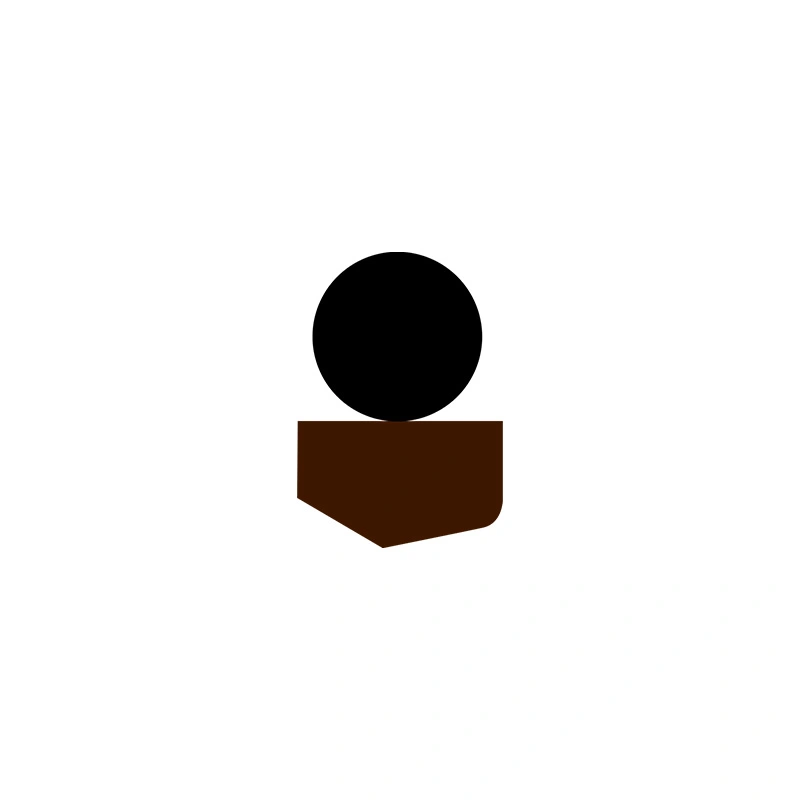

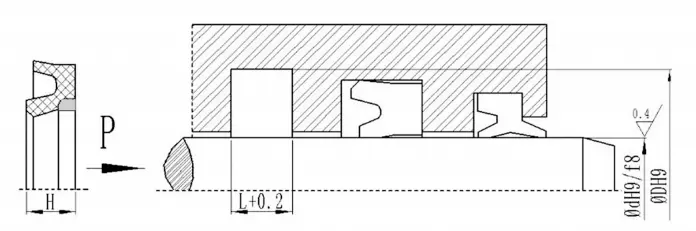

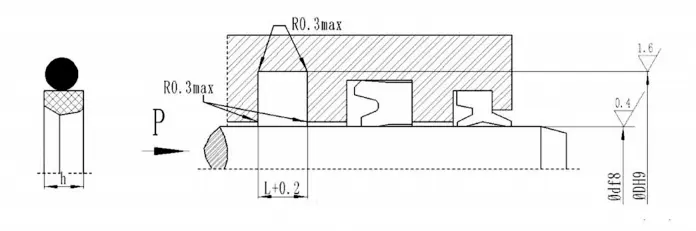

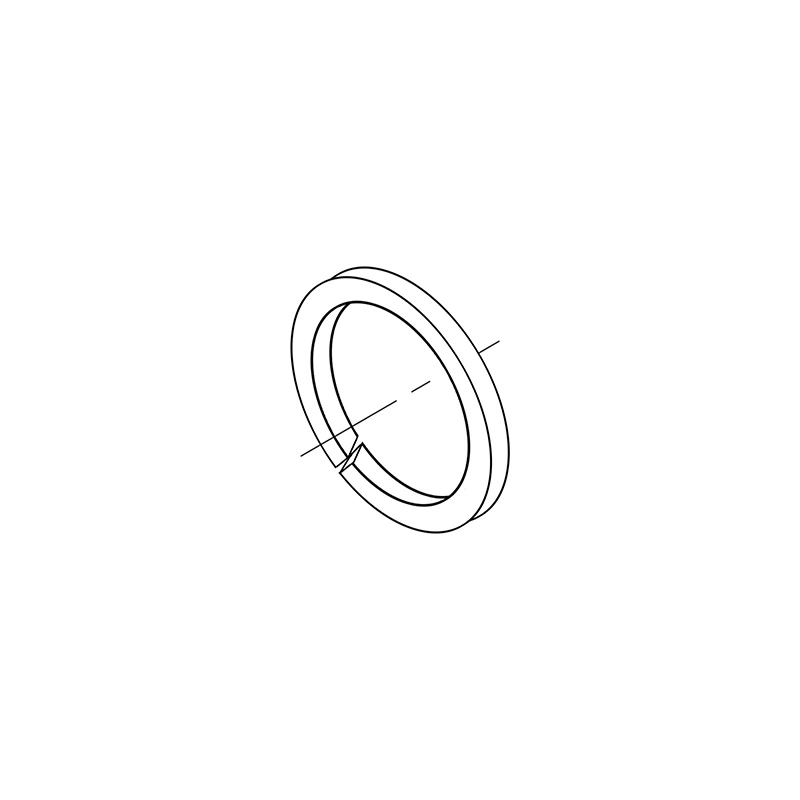

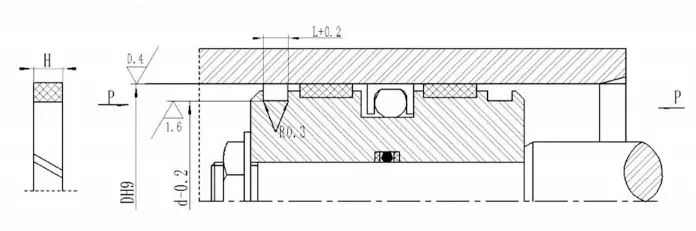

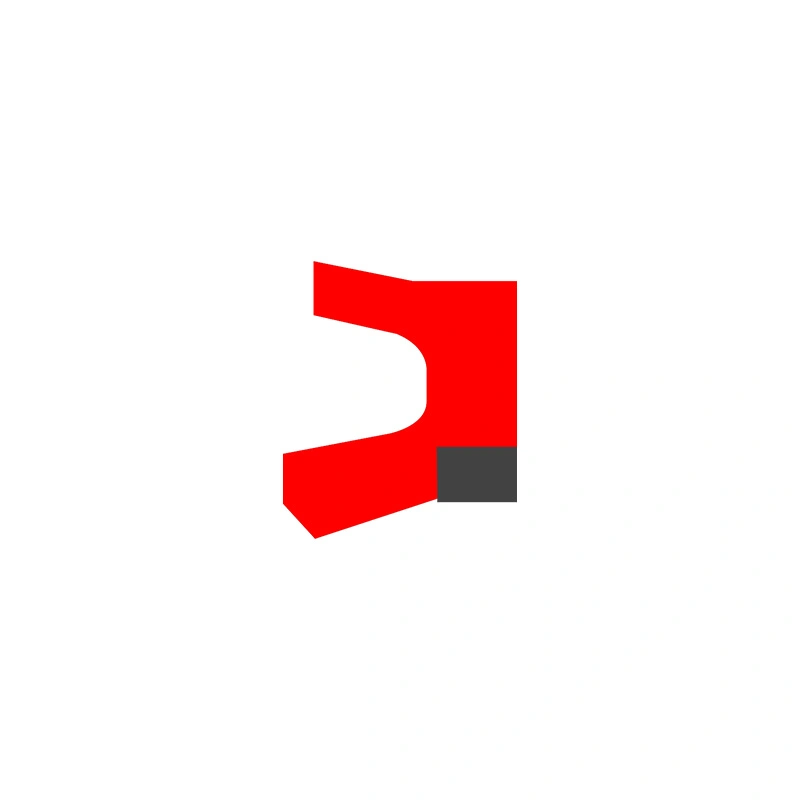

構造図:
hby
HBTS
KZT
仕様と寸法:
hbyd | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
注:他の仕様は、リクエストに応じてカスタマイズできます。機械加工シールも利用できます。 |
シールの公称サイズ | L | ||
d | D | h | |
40 | 55.5 | 5.9 | 6.3 |
45 | 60.5 | 5.9 | 6.3 |
50 | 65.5 | 5.9 | 6.3 |
55 | 70.5 | 5.9 | 6.3 |
60 | 75.5 | 5.9 | 6.3 |
65 | 80.5 | 5.9 | 6.3 |
70 | 85.5 | 5.9 | 6.3 |
75 | 90.5 | 5.9 | 6.3 |
80 | 95.5 | 5.9 | 6.3 |
85 | 100.5 | 5.9 | 6.3 |
90 | 105.5 | 5.9 | 6.3 |
100 | 115.5 | 5.9 | 6.3 |
110 | 125.5 | 5.9 | 6.3 |
120 | 135.5 | 5.9 | 6.3 |
130 | 145.5 | 5.9 | 6.3 |
140 | 155.5 | 5.9 | 6.3 |
注:他の仕様は、リクエストに応じてカスタマイズできます。機械加工シールも利用できます。 |
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
注:カッティング製品は利用可能で、あらゆるサイズの標準断面が利用可能であり、直径は制限されていません。 |
