ピストン穴の油圧シール

ピストンホールの油圧シールは、工場とR＆Dセンターに、それぞれ独自の特性を備えた細分化されたモデルとタイプがありますが、厳格な品質管理を達成しました。

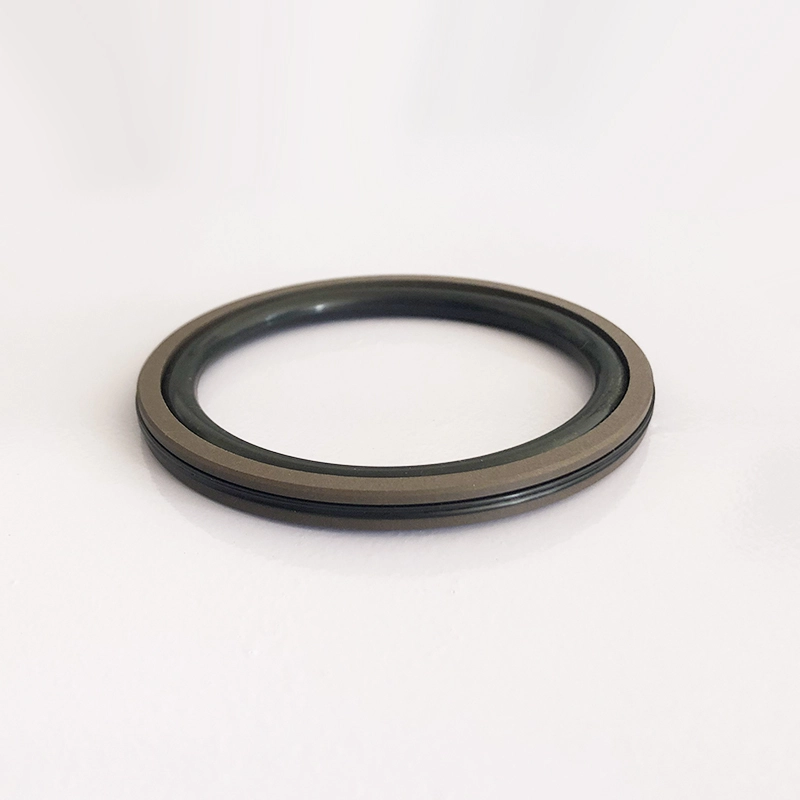

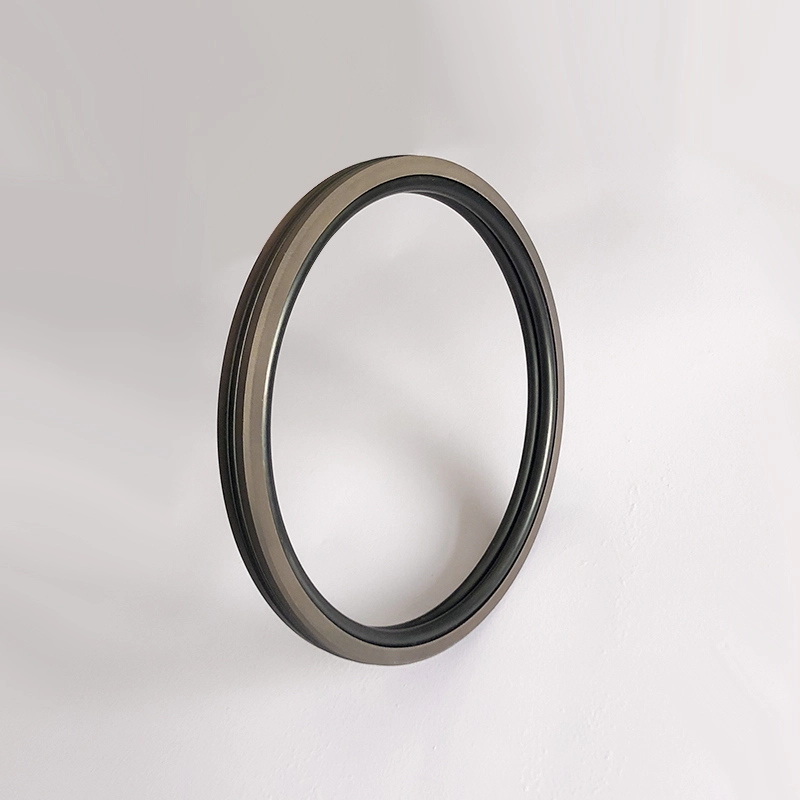

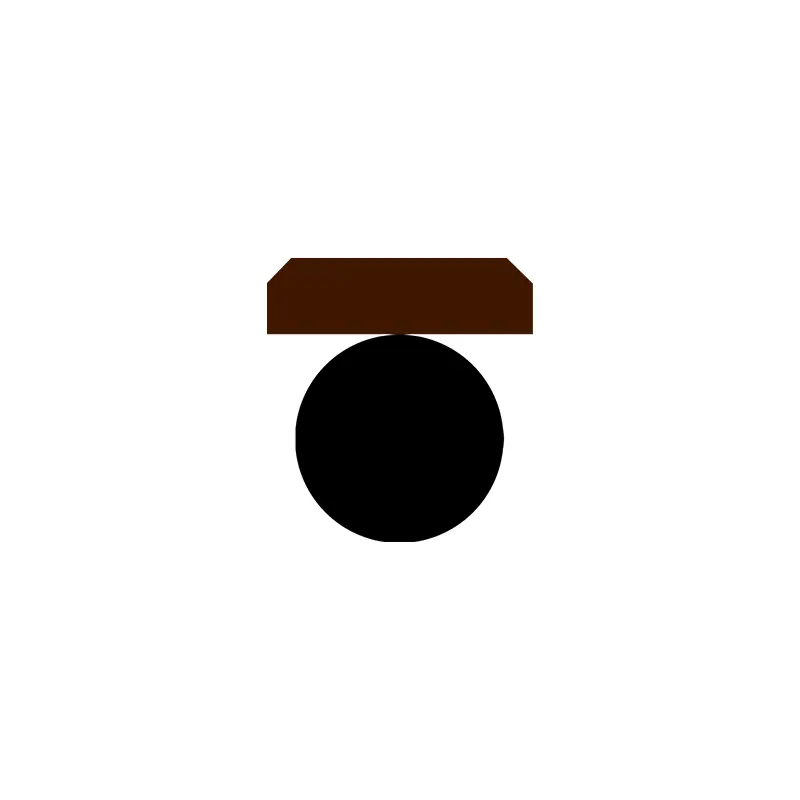

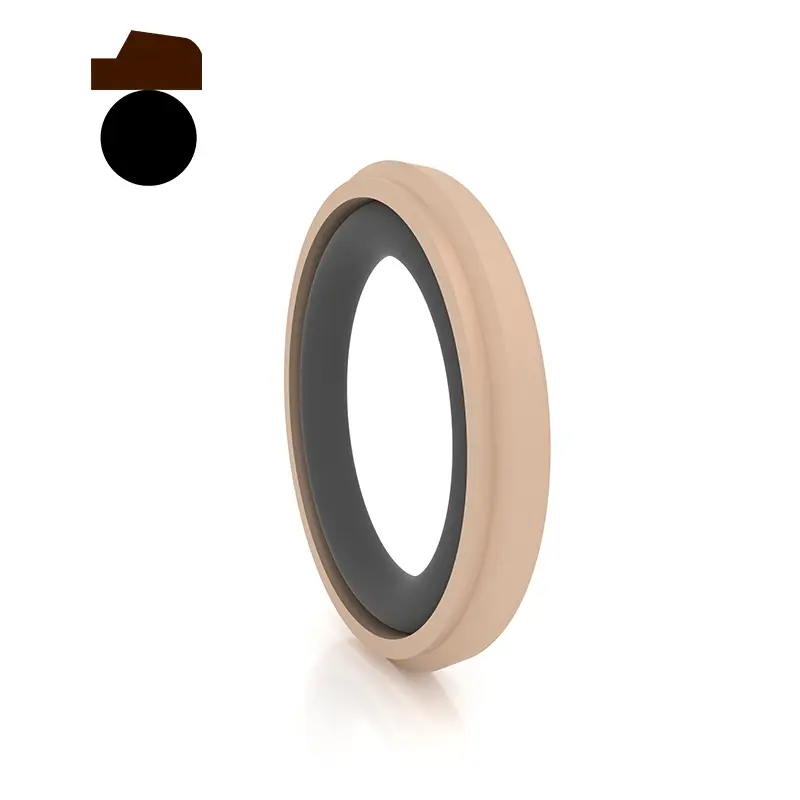

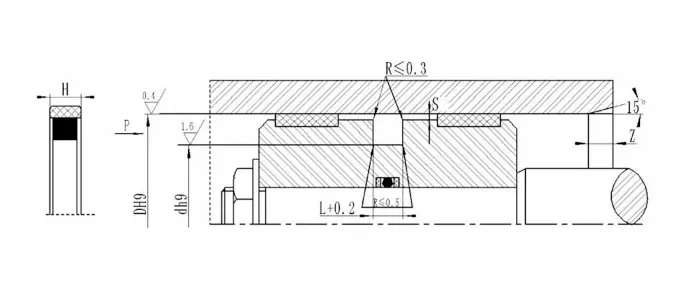

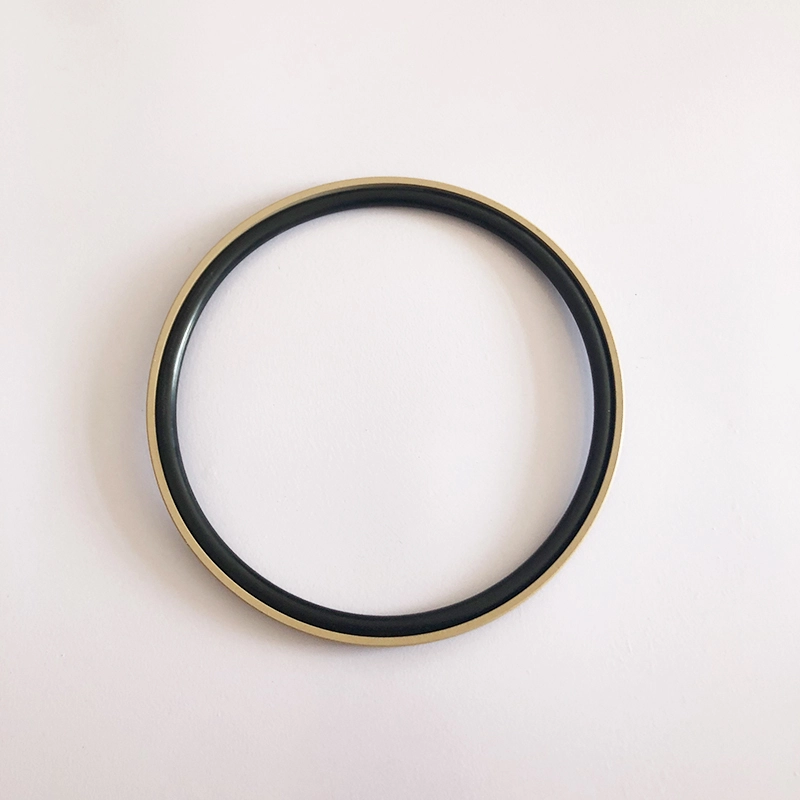

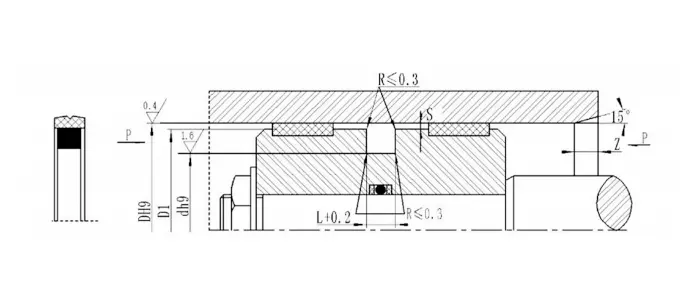

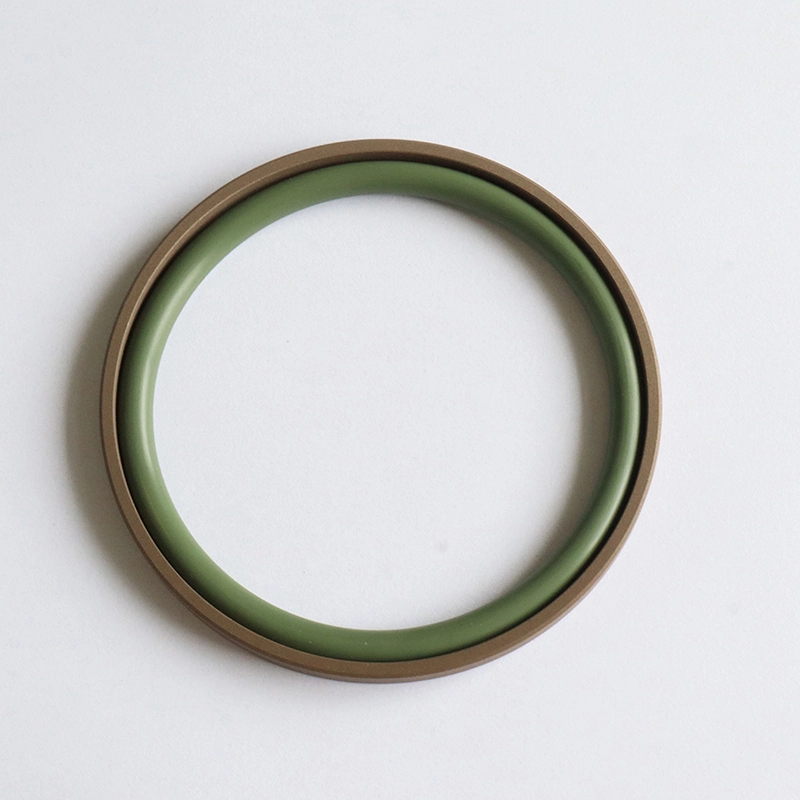

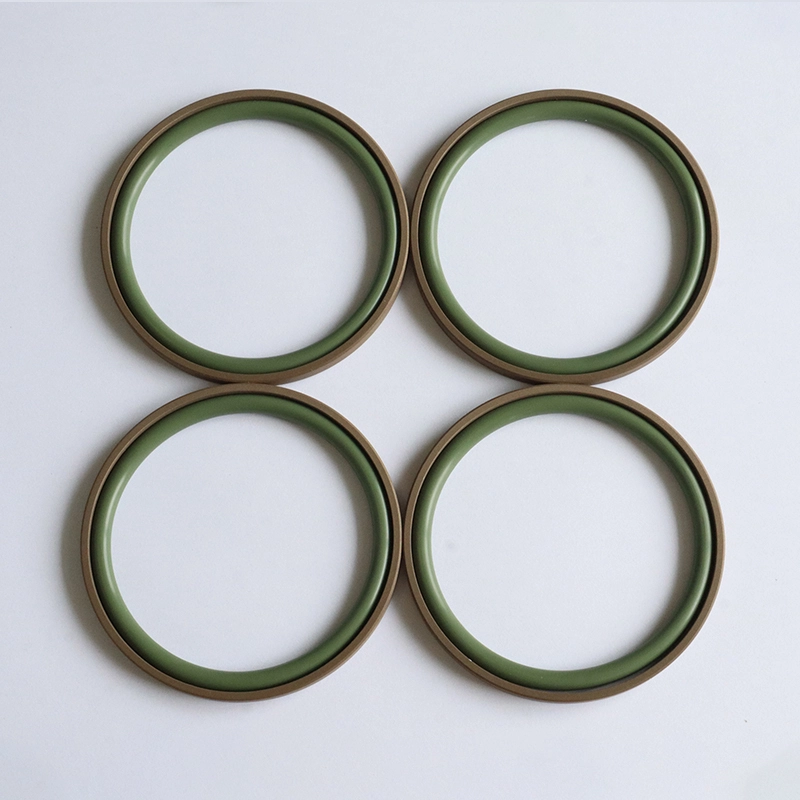

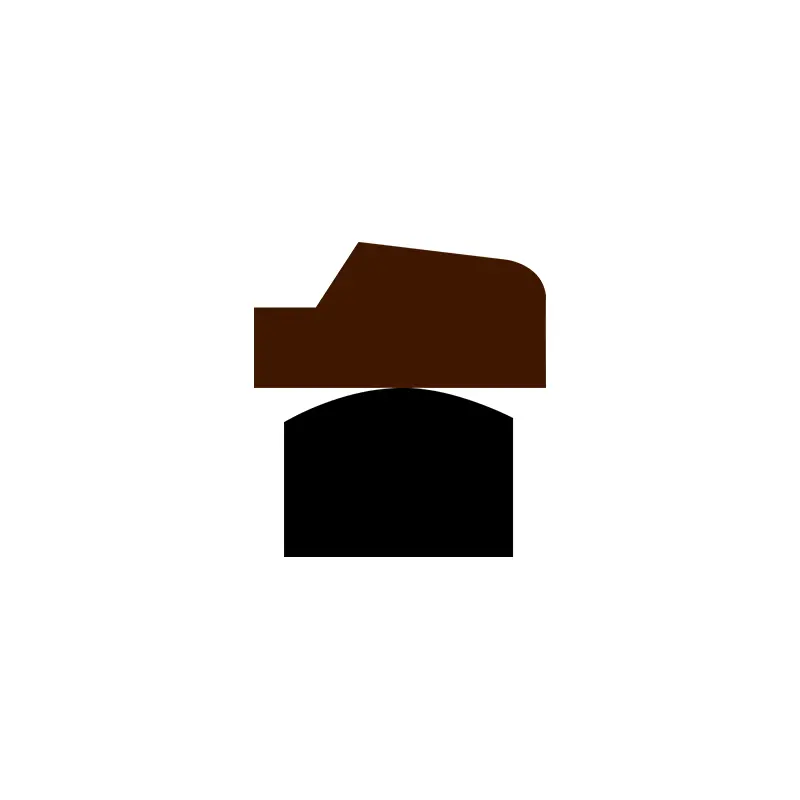

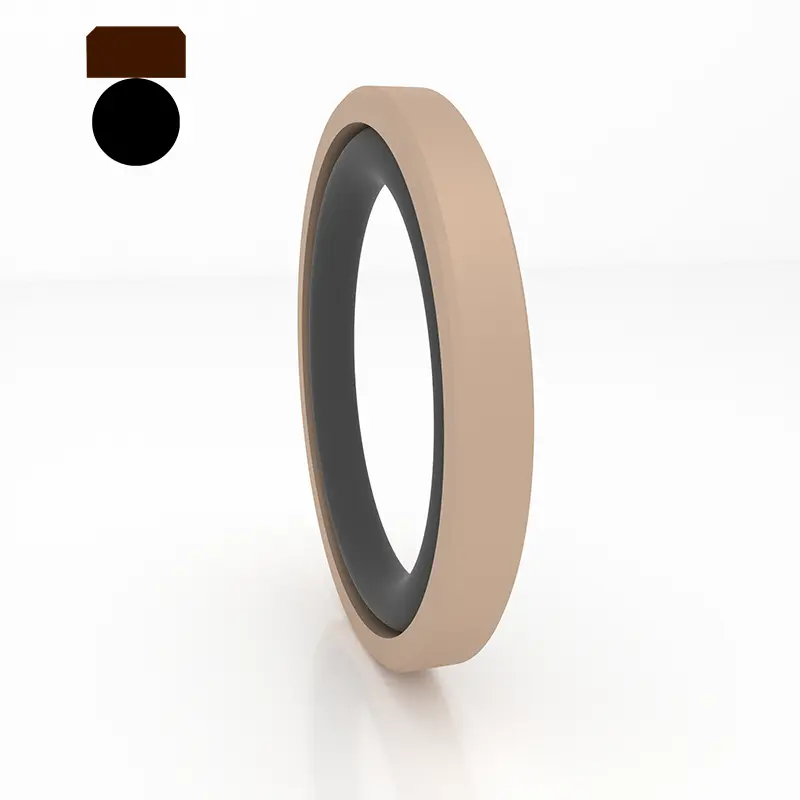

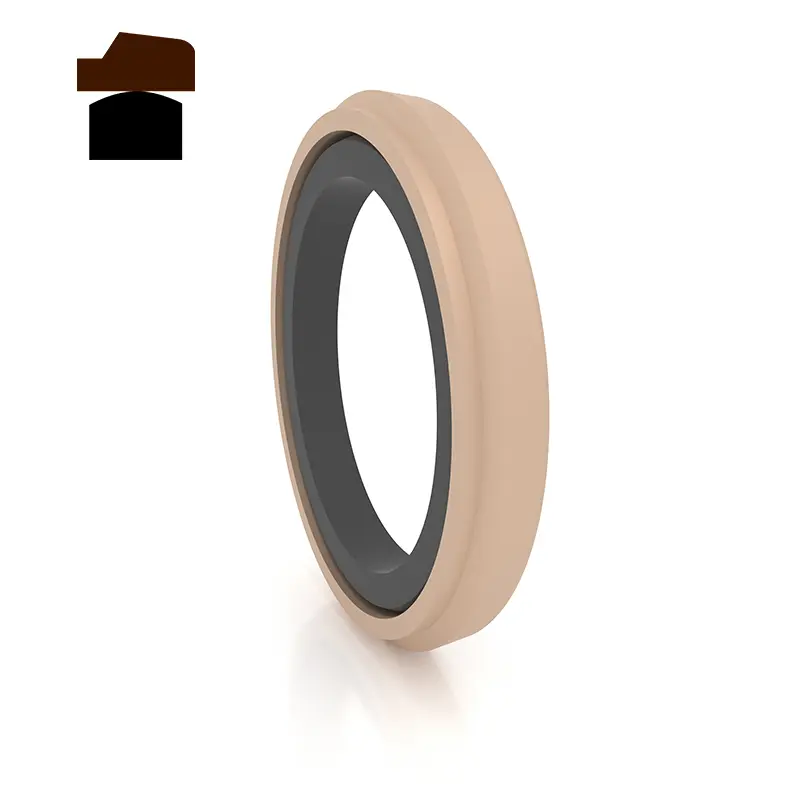

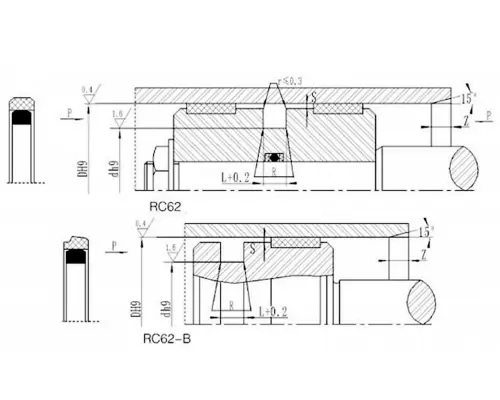

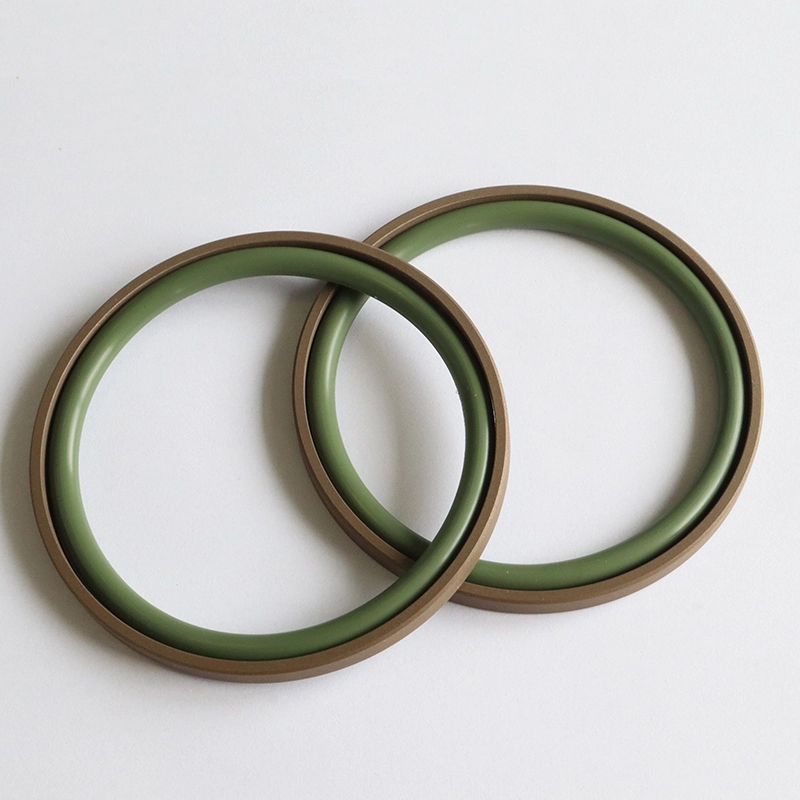

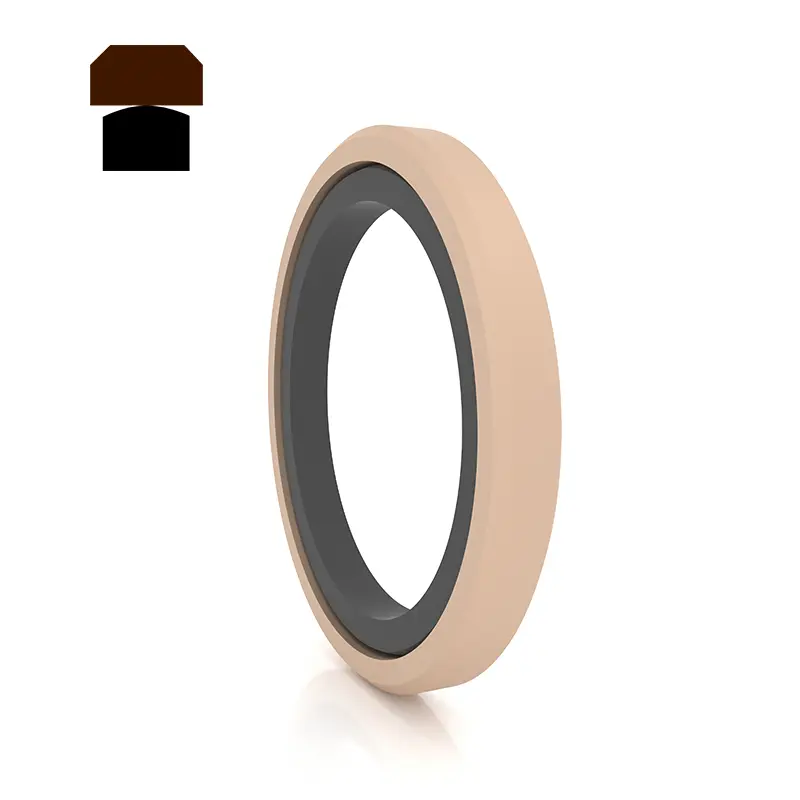

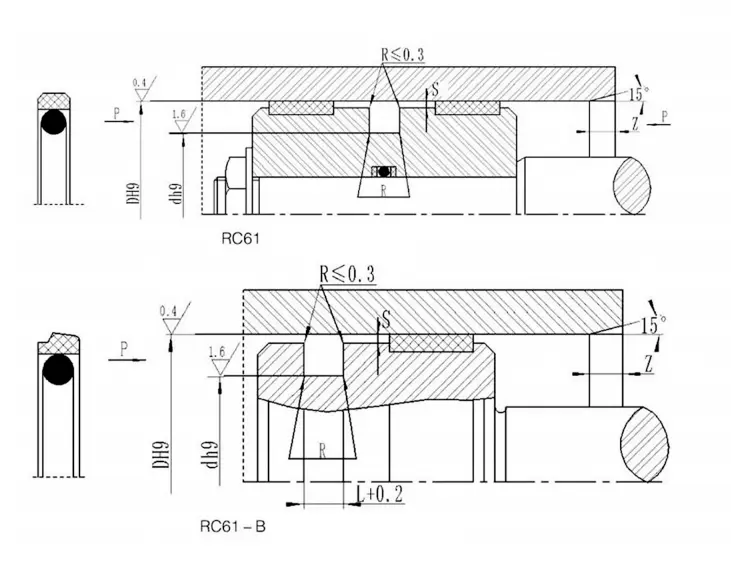

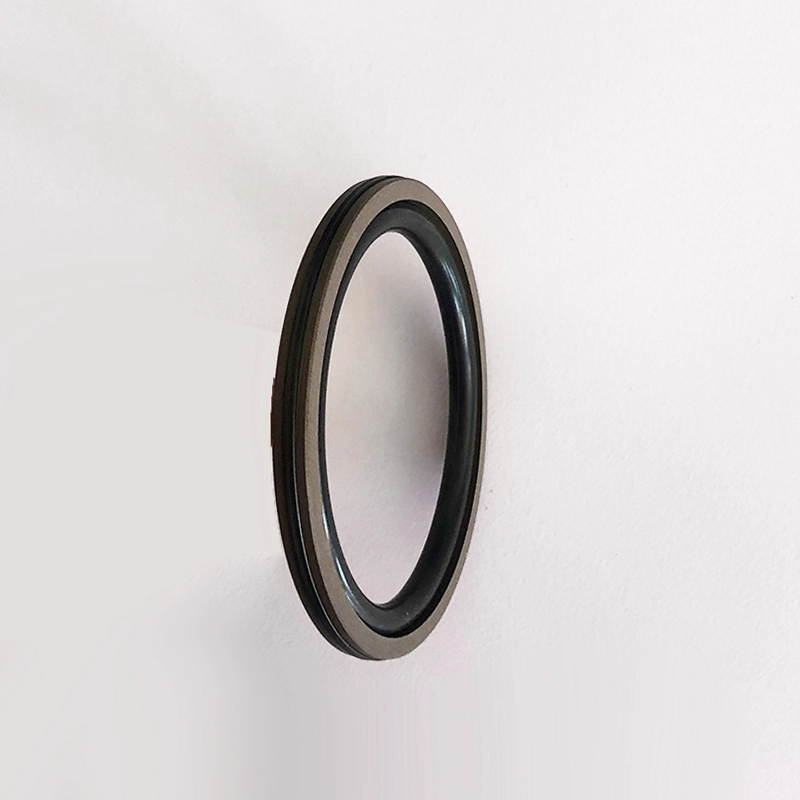

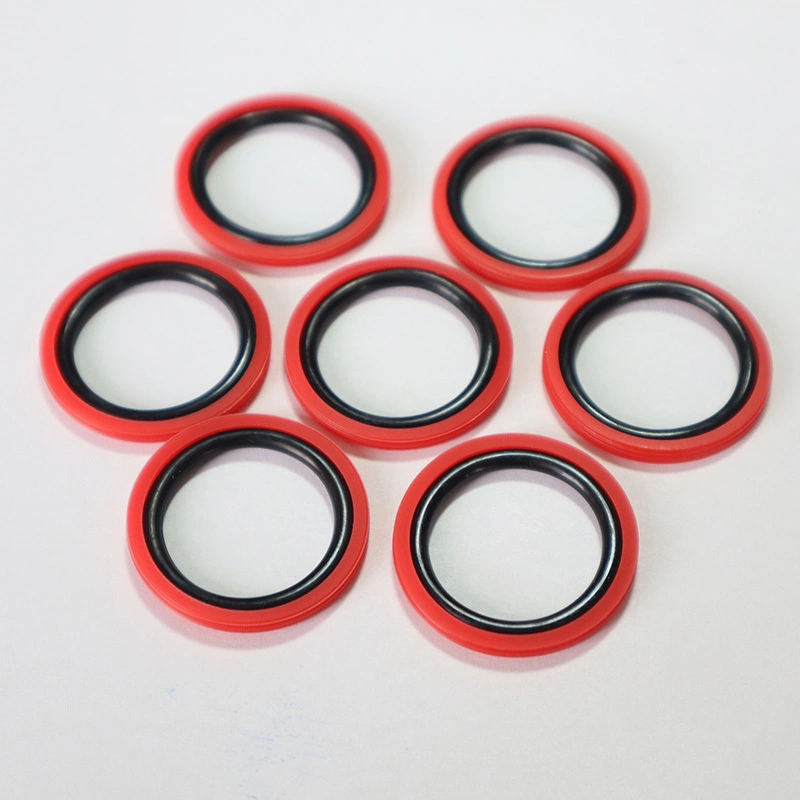

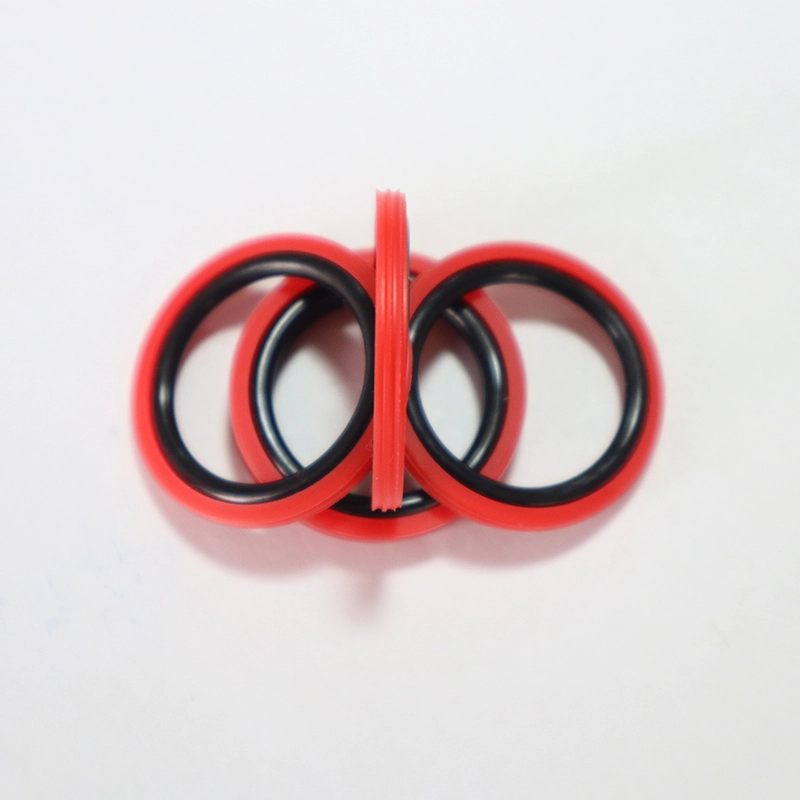

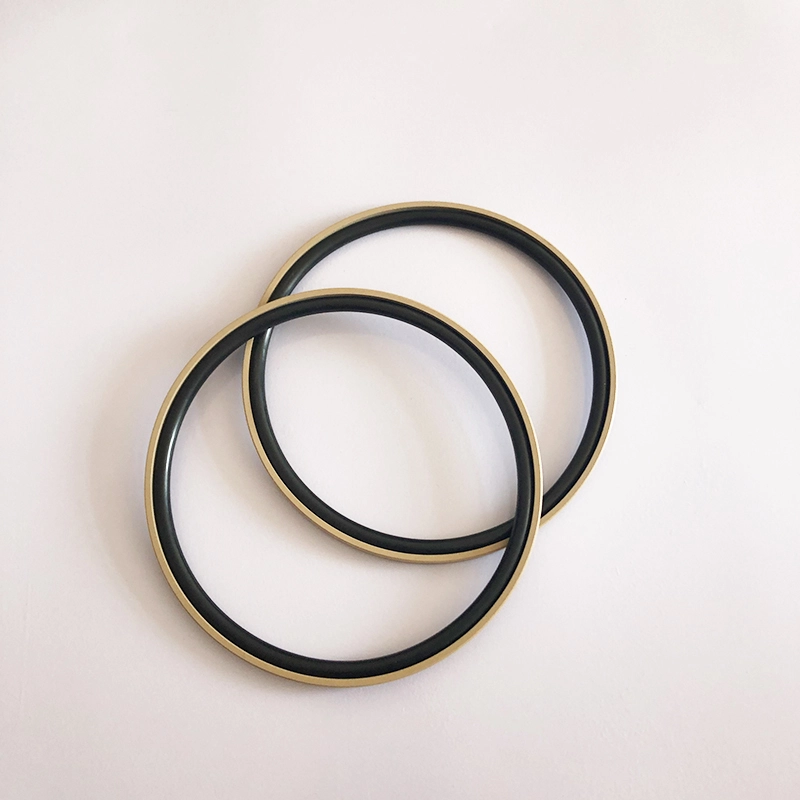

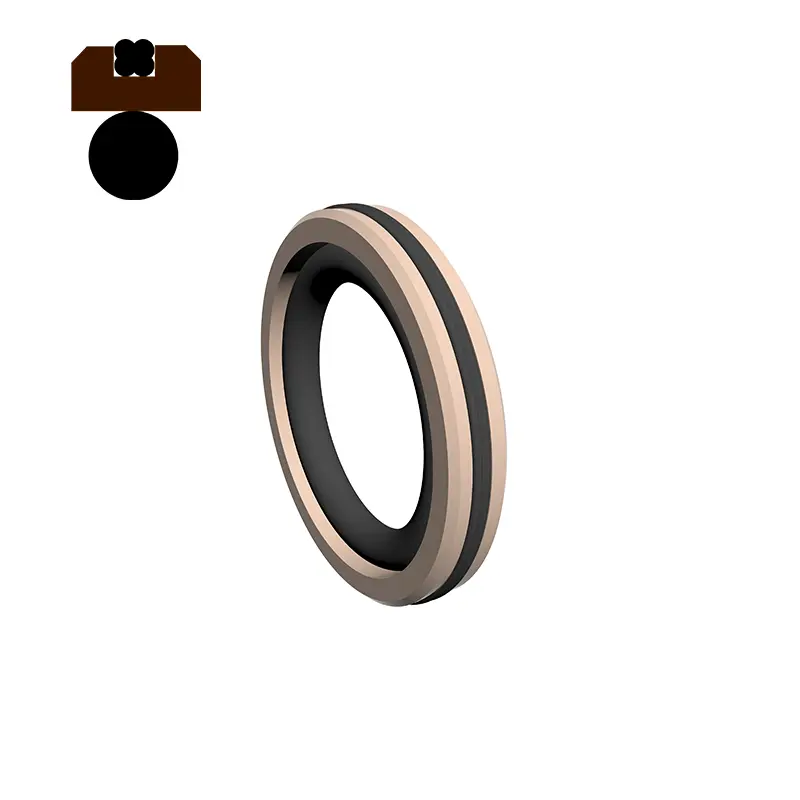

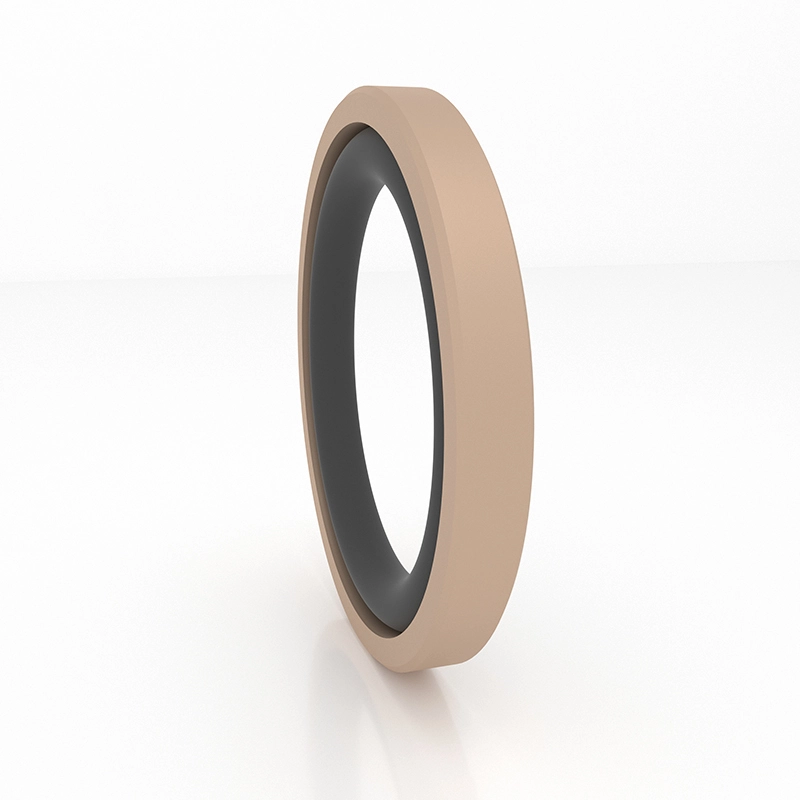

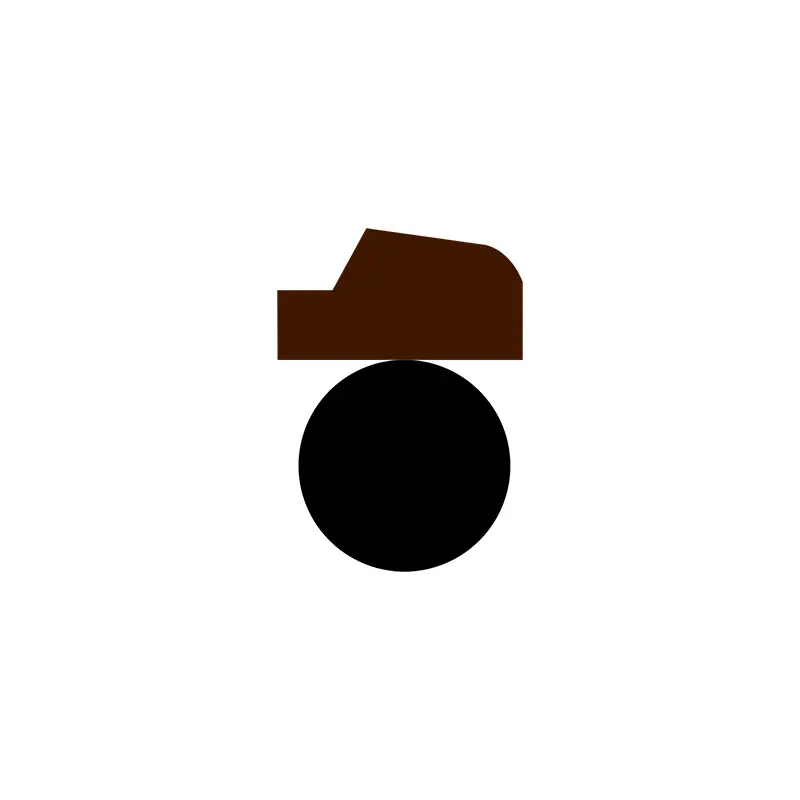

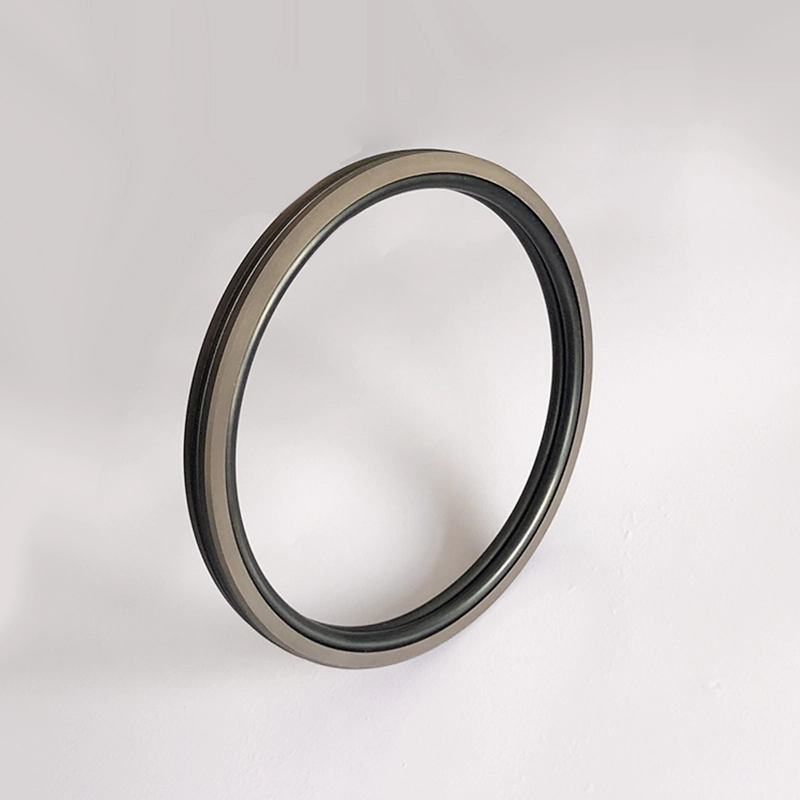

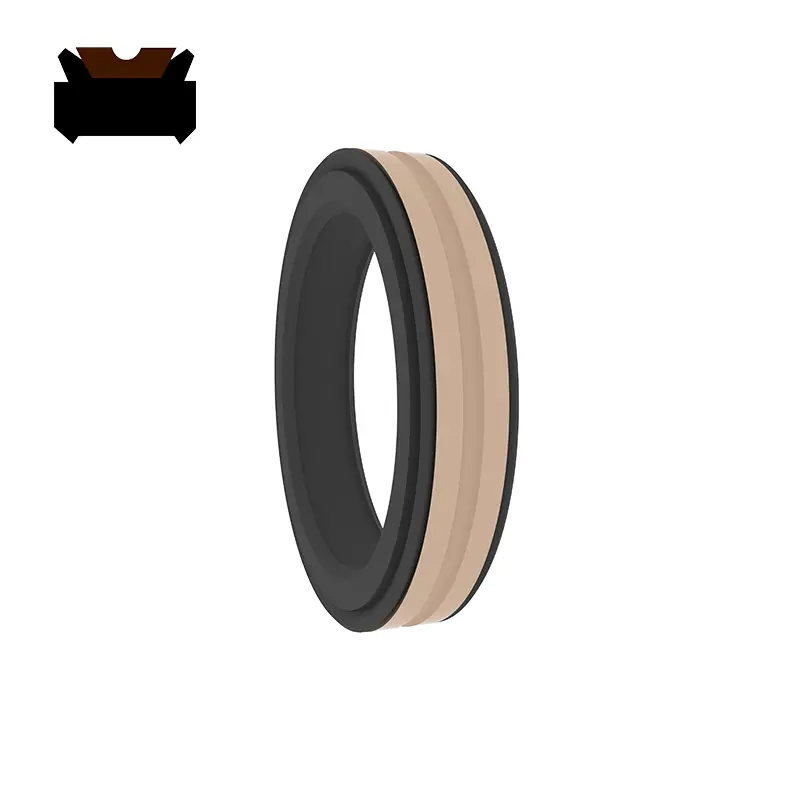

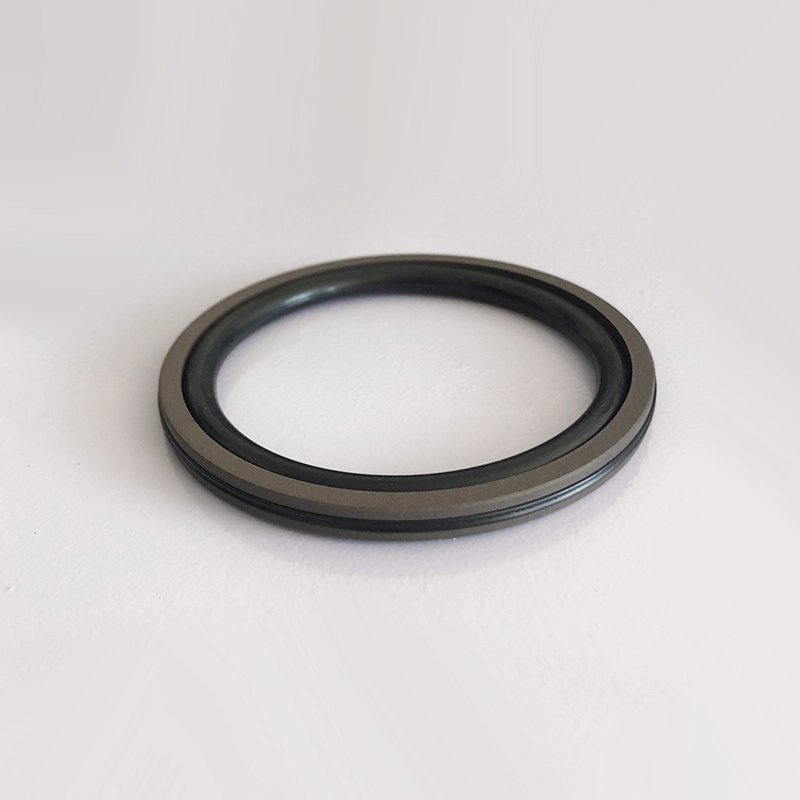

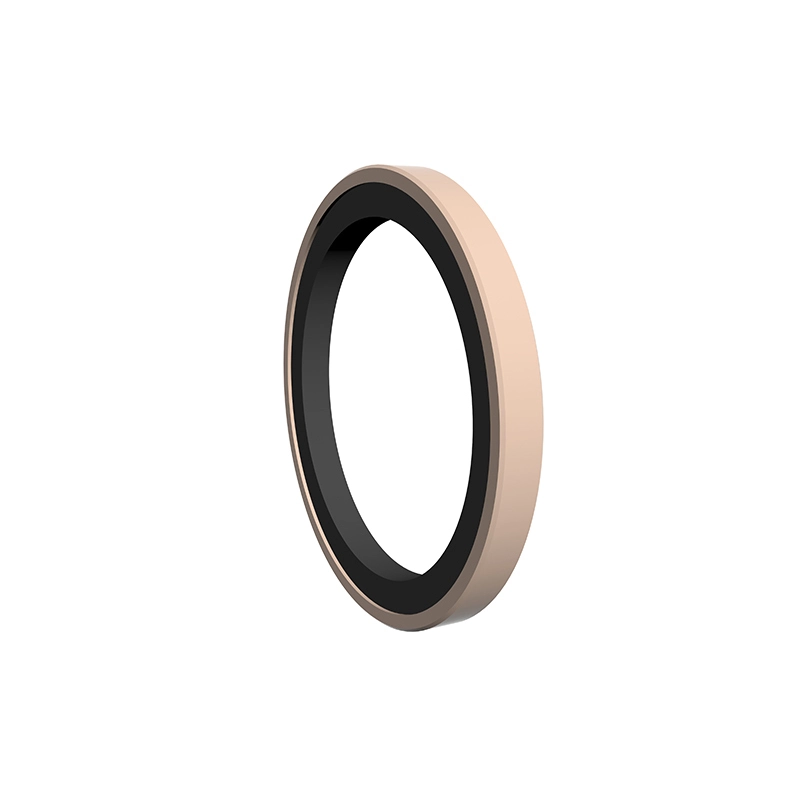

RC61およびRC62は、充填されたPTFE長方形シーリングリングと、油圧逆方向の双方向の双方向圧力シーリングに適したO字型のゴムリングで構成されています。 RC61-Bは、満たされたPTFEステップシーリングリングとO字型のゴムリングで構成されており、油圧式往復運動一方向圧力シーリングに適しています。 RC62-Bは、単方向圧力シーリングのシーリングに適した、頑丈なリバースステップシールです。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。一般に、重い油圧機器のガイドリングと組み合わせて使用​​されます。分割（開いた）溝は、直径30mm未満のシリンダーに使用する必要があります。特徴：

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3。長寿命、オイルフリーの潤滑シールに使用できます。

4。水などの低粘度媒体を密閉するために使用できます。

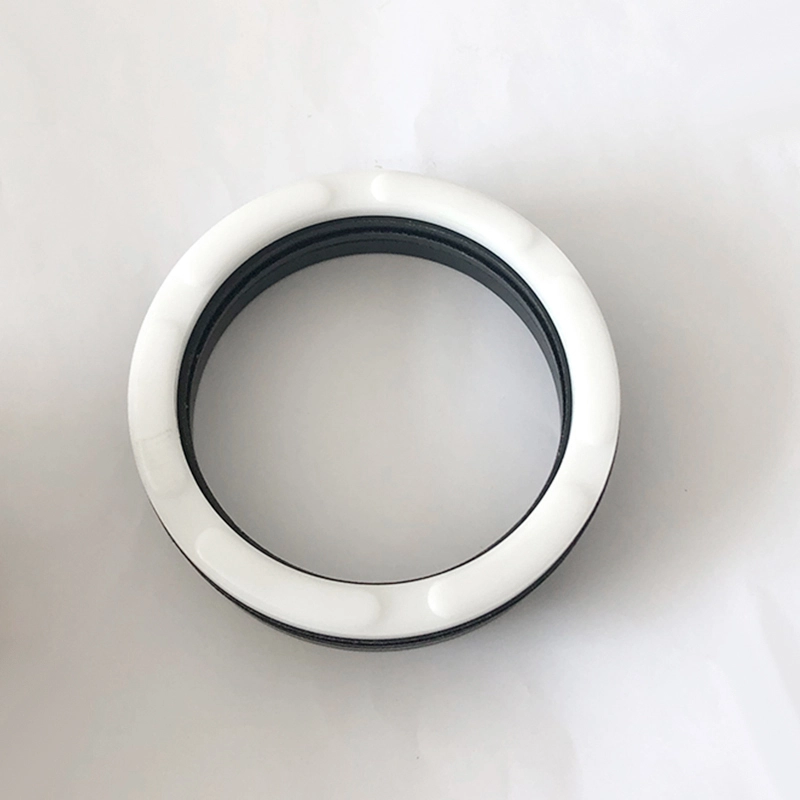

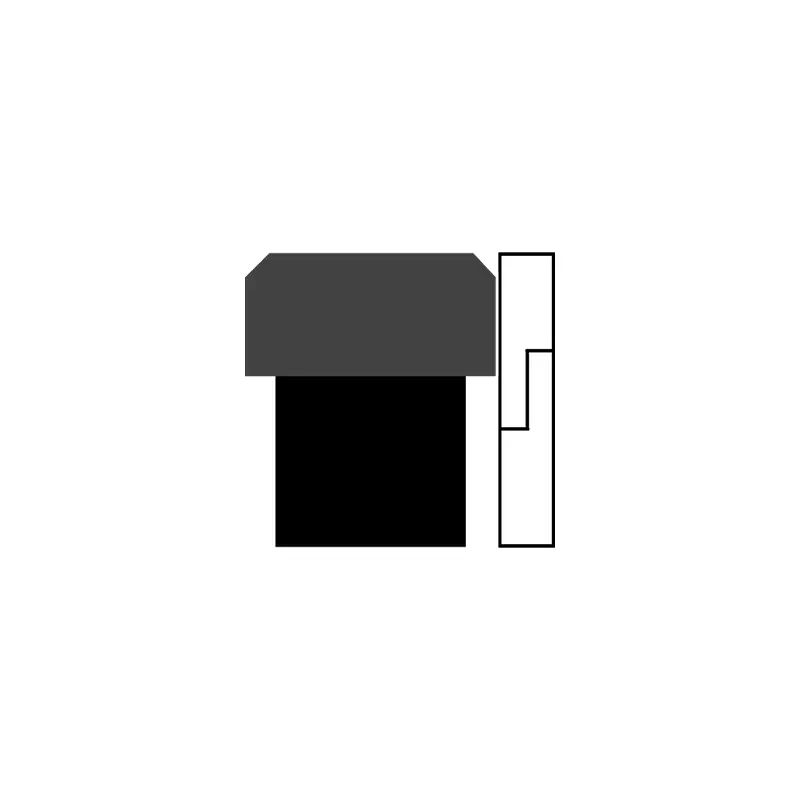

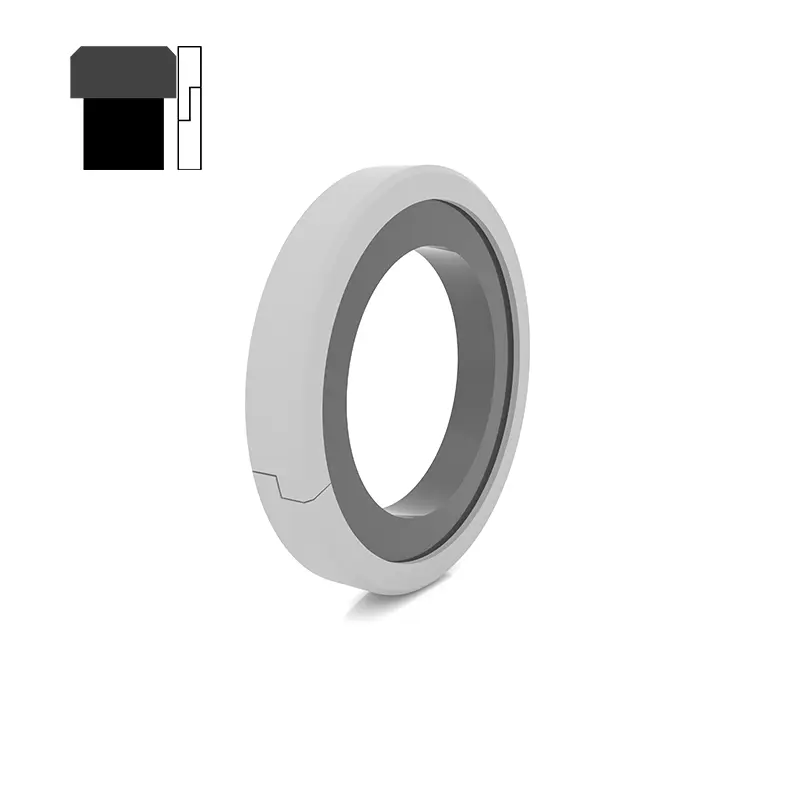

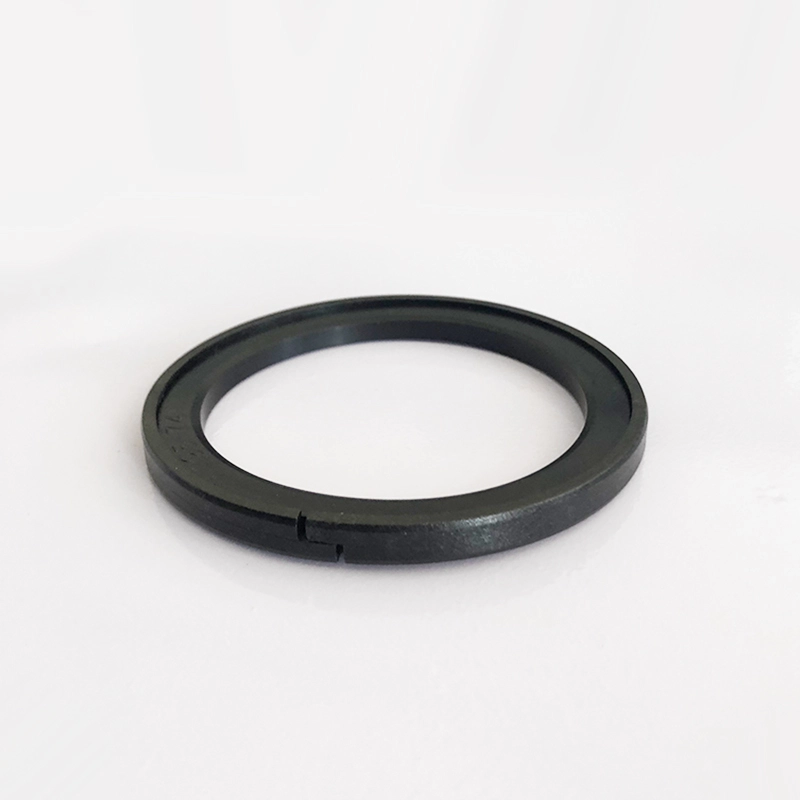

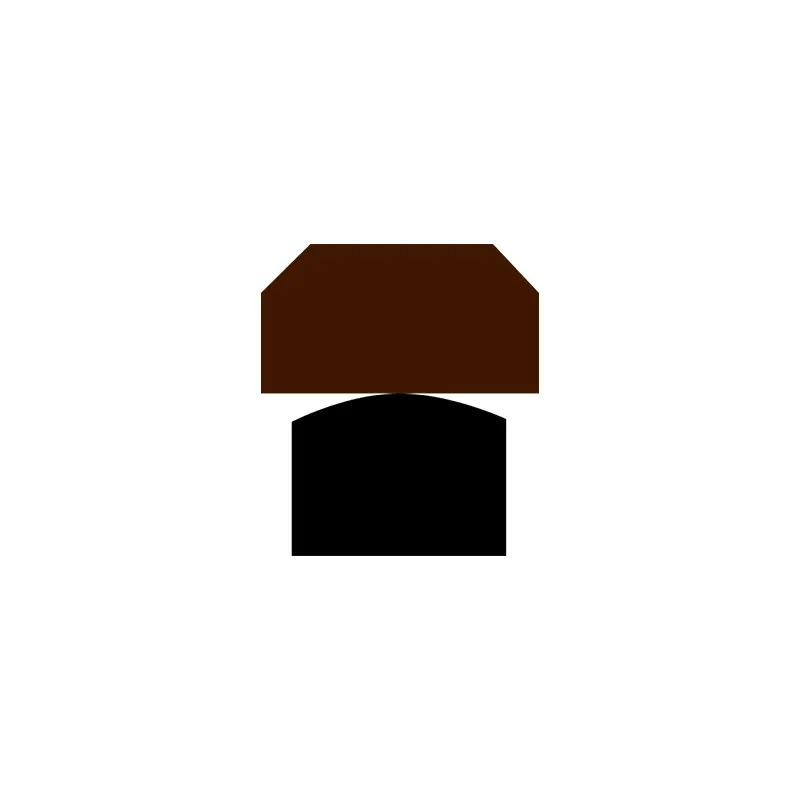

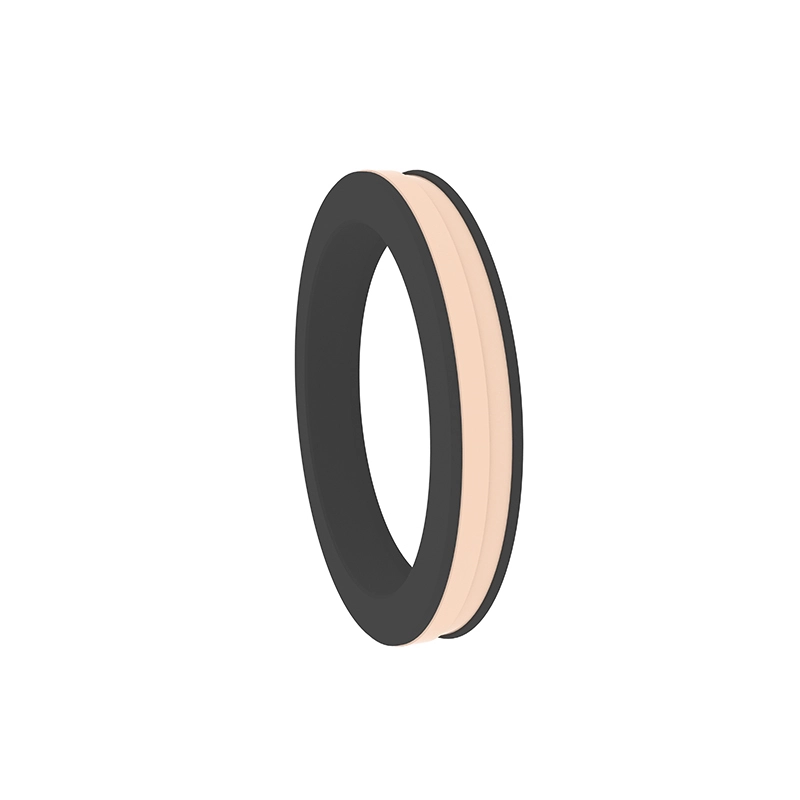

OKは、特別な材料と長方形のゴム製リングで作られた熱可塑性オープンシーリングリングで構成されています。これは、油圧式往復運動双方向圧力シーリングに適しています。ゴム製のリングは放射状の力を提供し、シーリングリングの摩耗を補います。シーリングリングは開いた構造を採用しているため、Glydリングがインストールする特別なツールを必要とする問題は解決されます。特徴：

1。低摩擦、小さな開始抵抗、滑らかな動き、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3.シンプルで便利なインストール、アセンブリツールは必要ありません。

4。水などの低粘度媒体を密閉するために使用できます。

5.優れた排出防止性能、さらに大きな押出ギャップが可能になります。

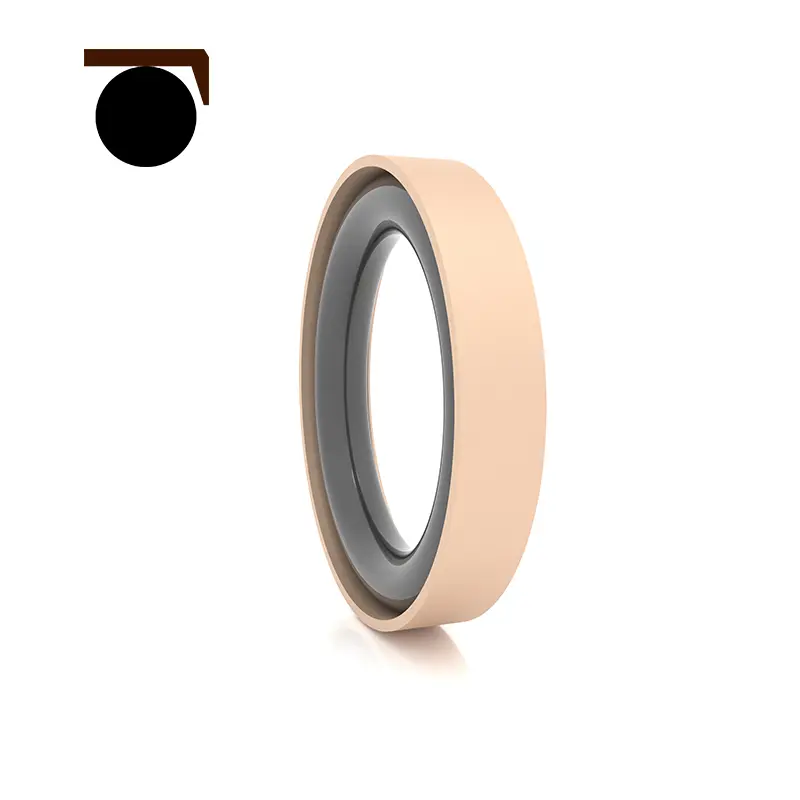

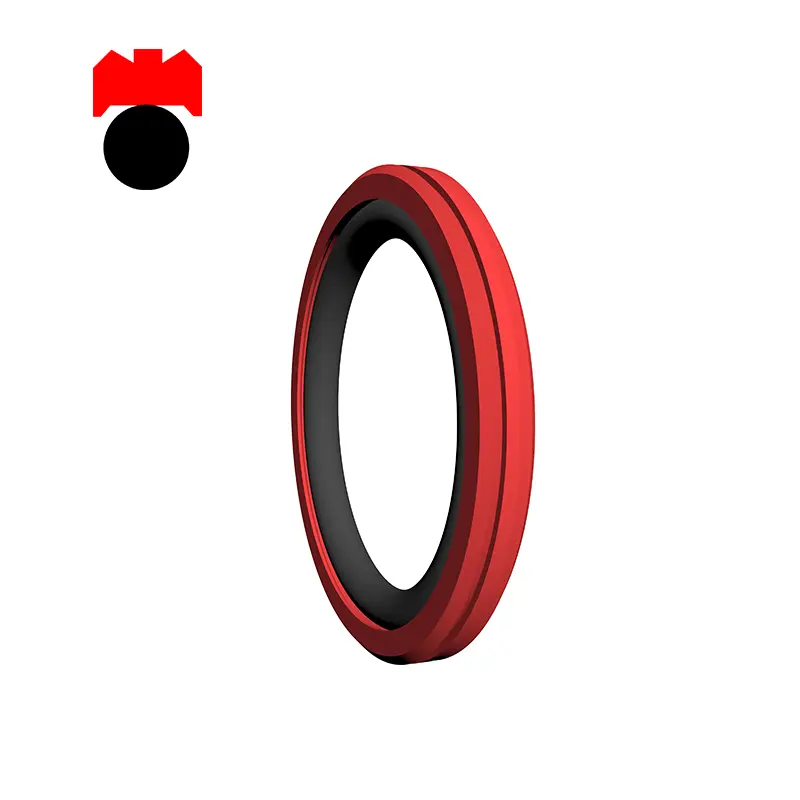

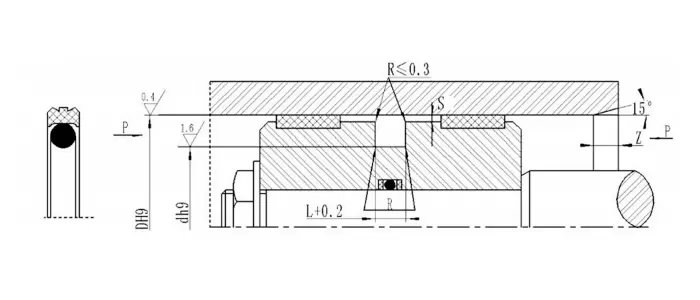

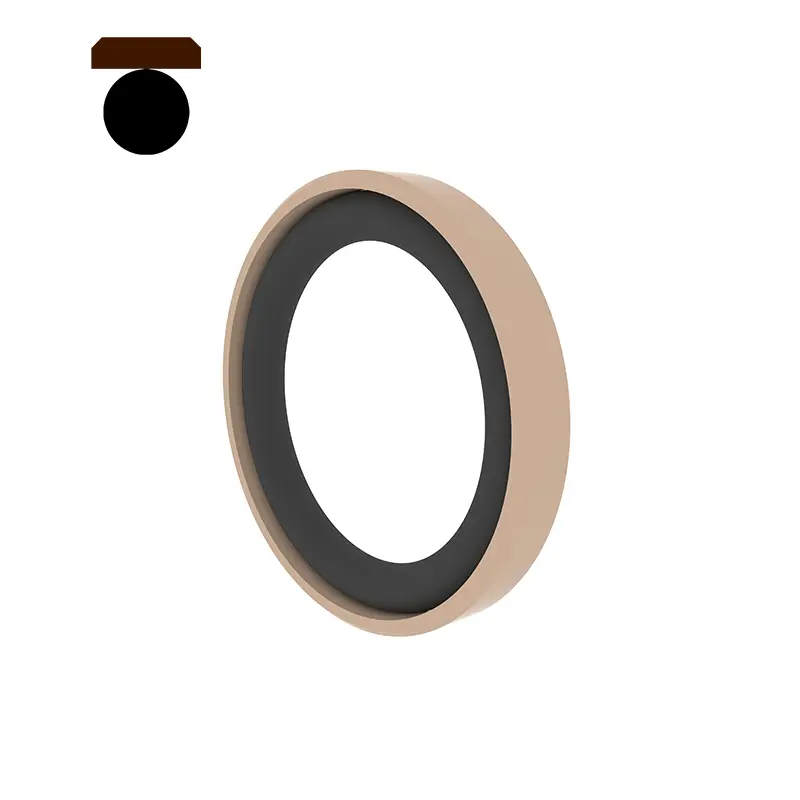

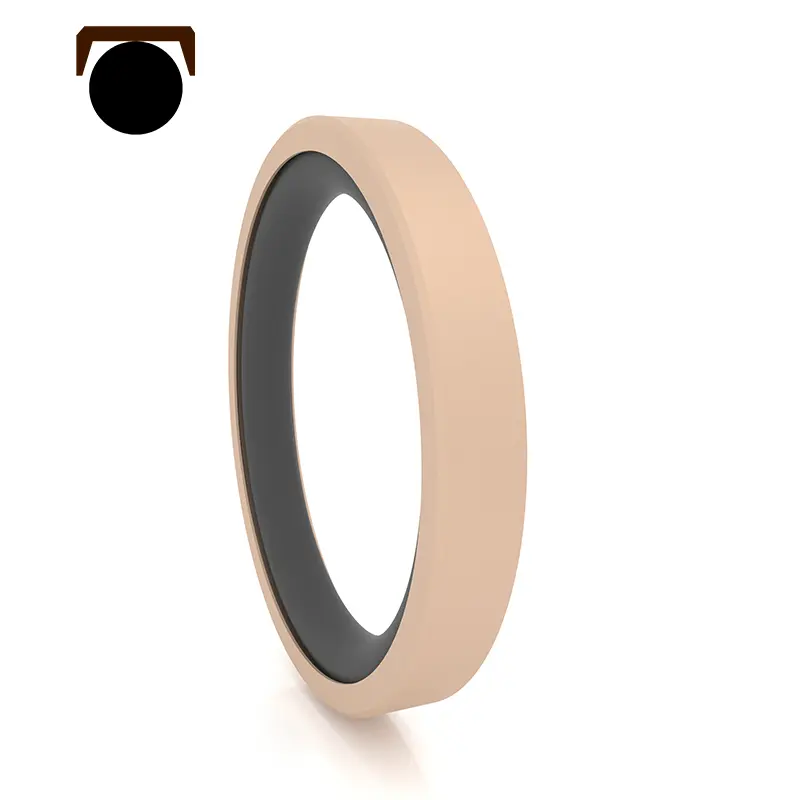

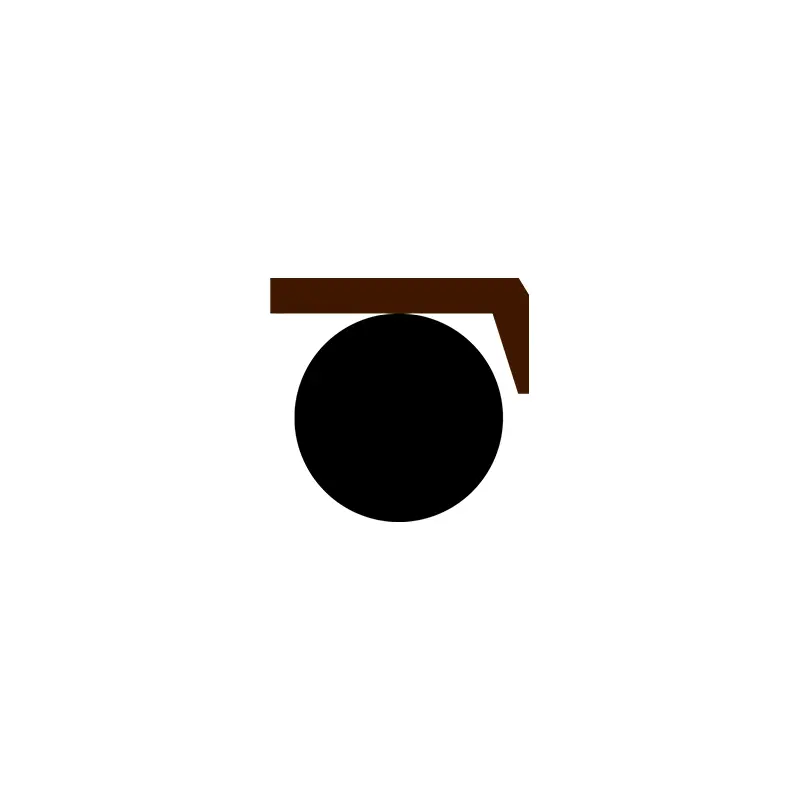

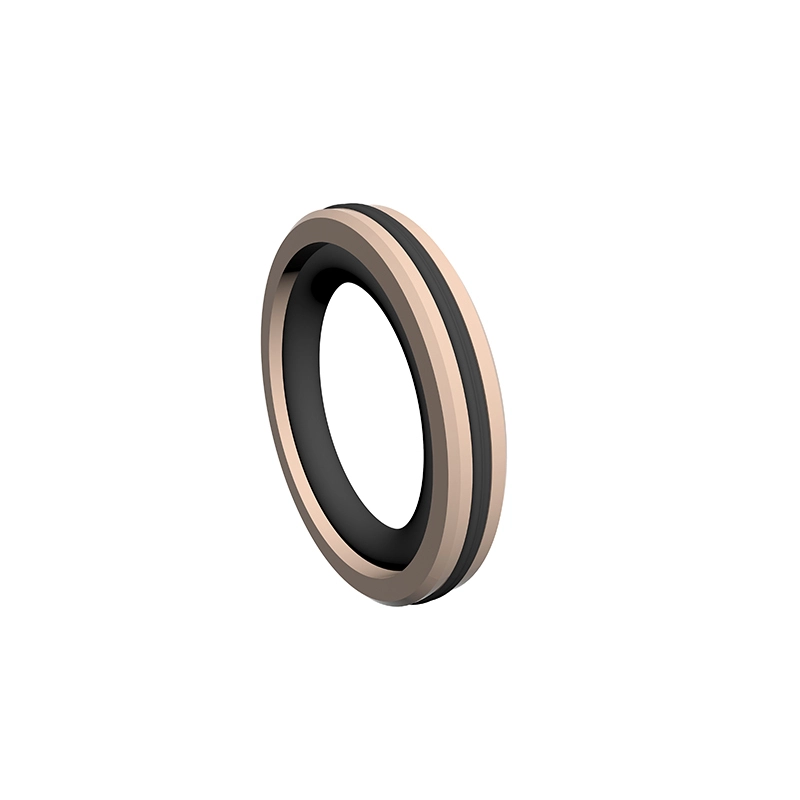

RC63は、PTFEキャップ型のシーリングリングとO字型のゴムリングで構成されています。これは、油圧および空気圧の往復運動双方向圧力シーリングに適しています。 O字型のリングは放射状の力を提供し、シーリングリングの摩耗を補います。シーリングリングは薄いリップデザインを採用するため、フォローアップ補償能力は良好であるため、シーリングパフォーマンスは良好で、GB12350リンググルーブに設置できます。分割（開いた）溝は、30mm未満のシリンダー直径に使用する必要があります。特徴：

1.油圧と空気圧の両方に使用でき、双方向圧力シーリングに使用できます。

2。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

3。長寿命、オイルフリーの潤滑シールに使用できます。

小さな構造空間、簡単な設置とメンテナンス。

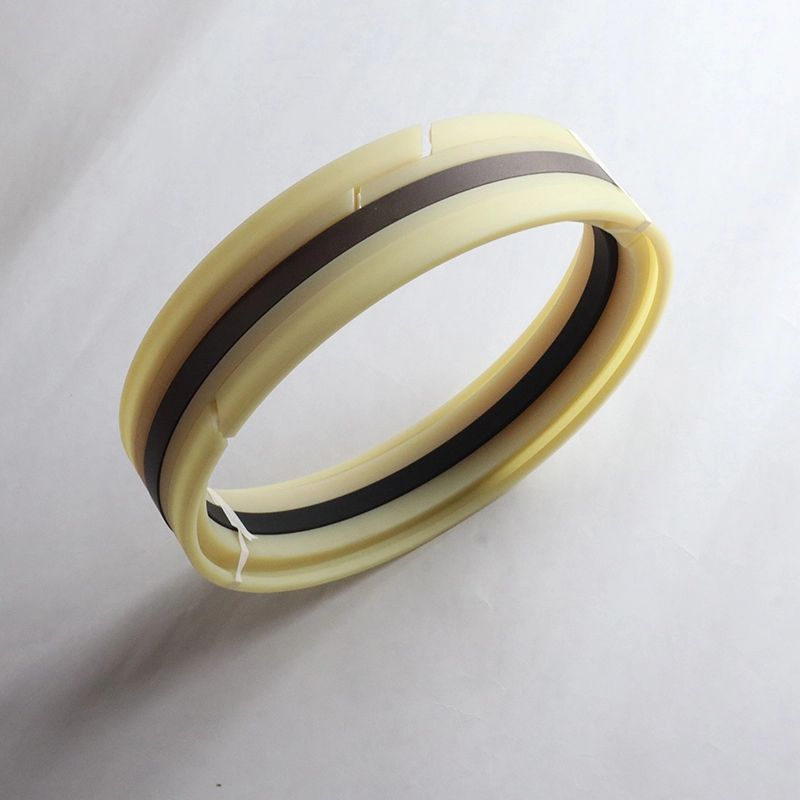

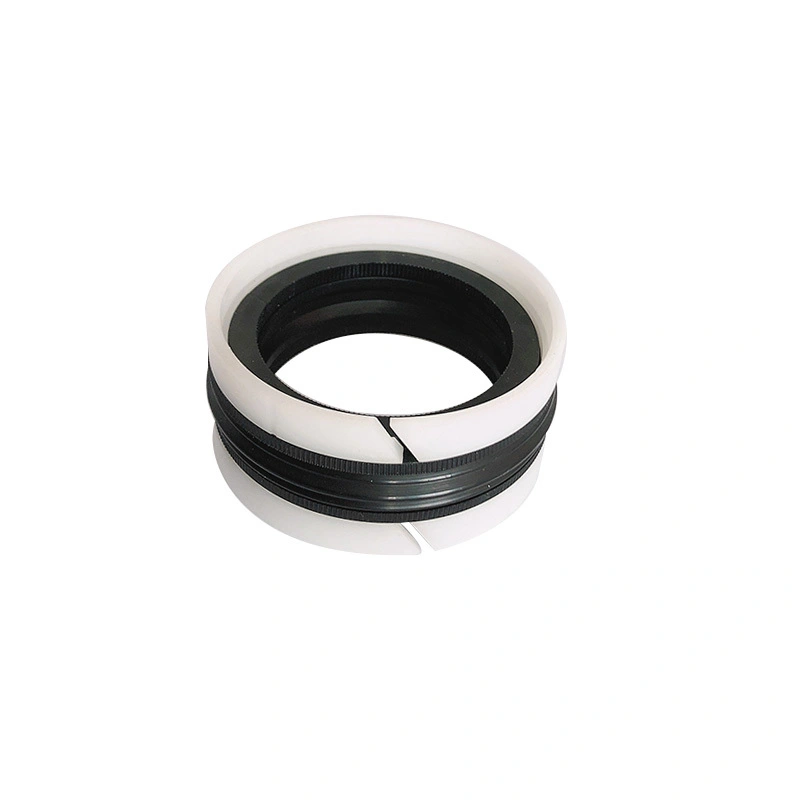

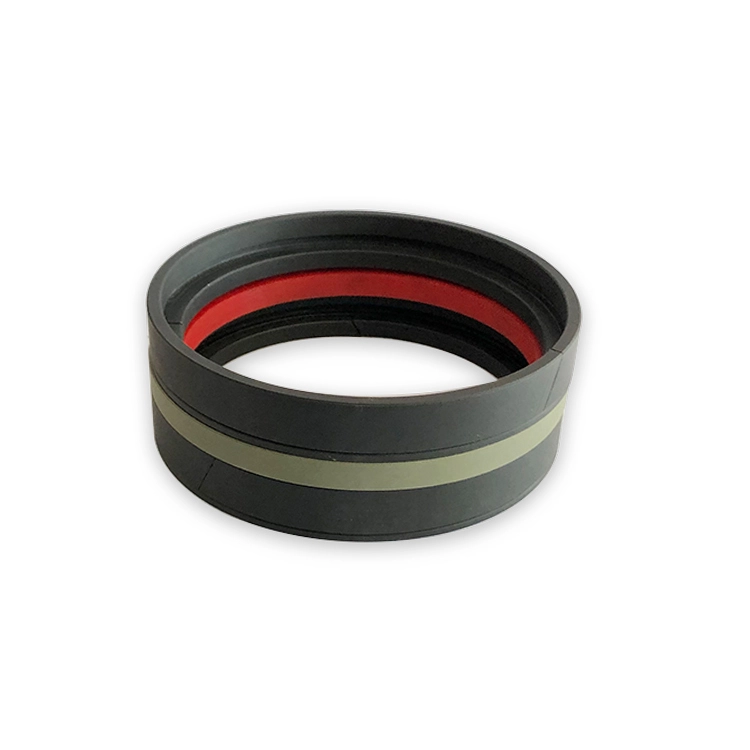

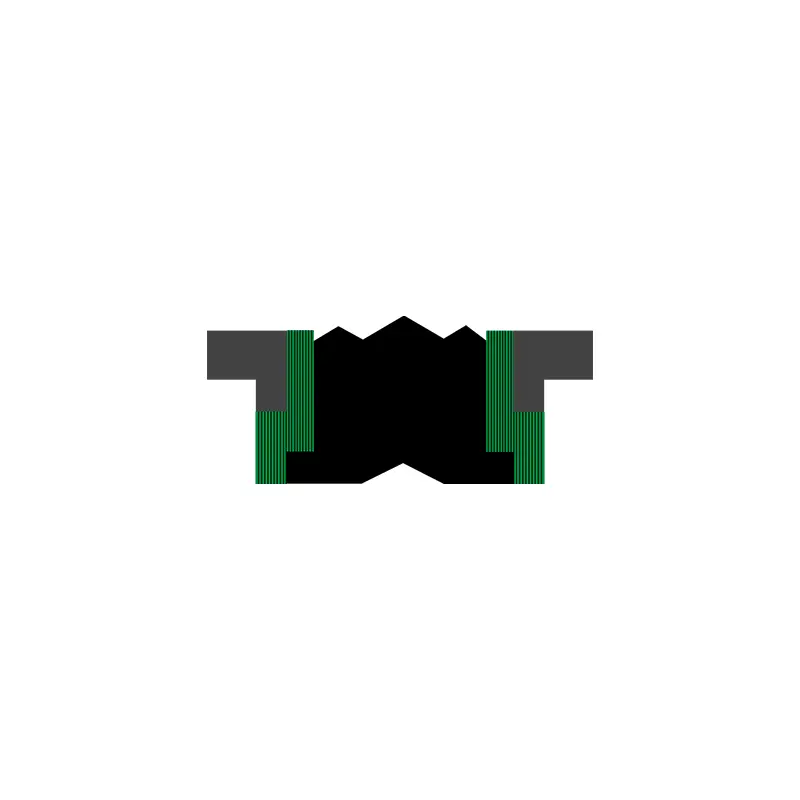

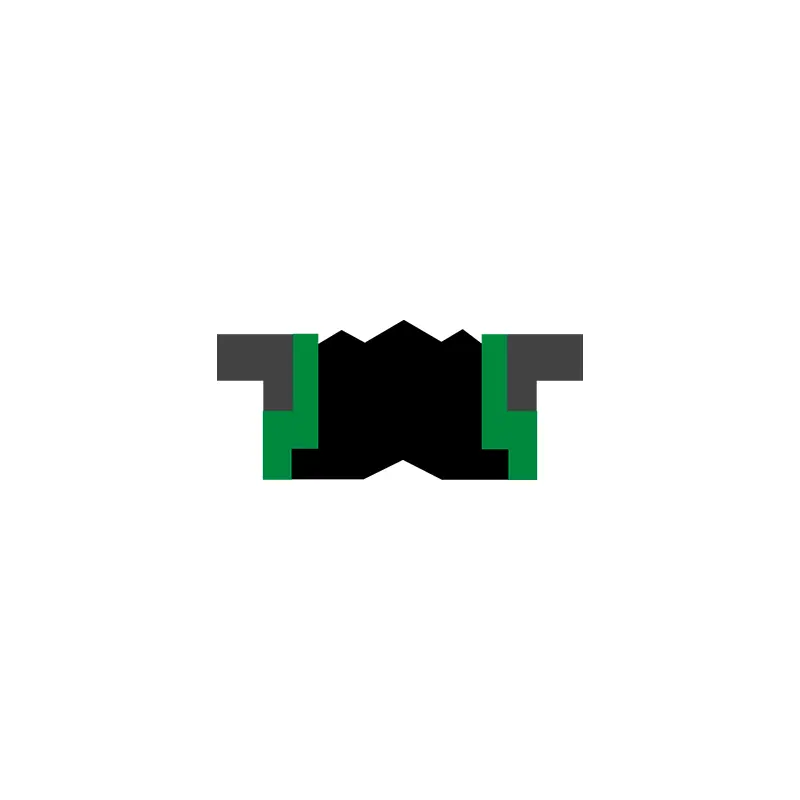

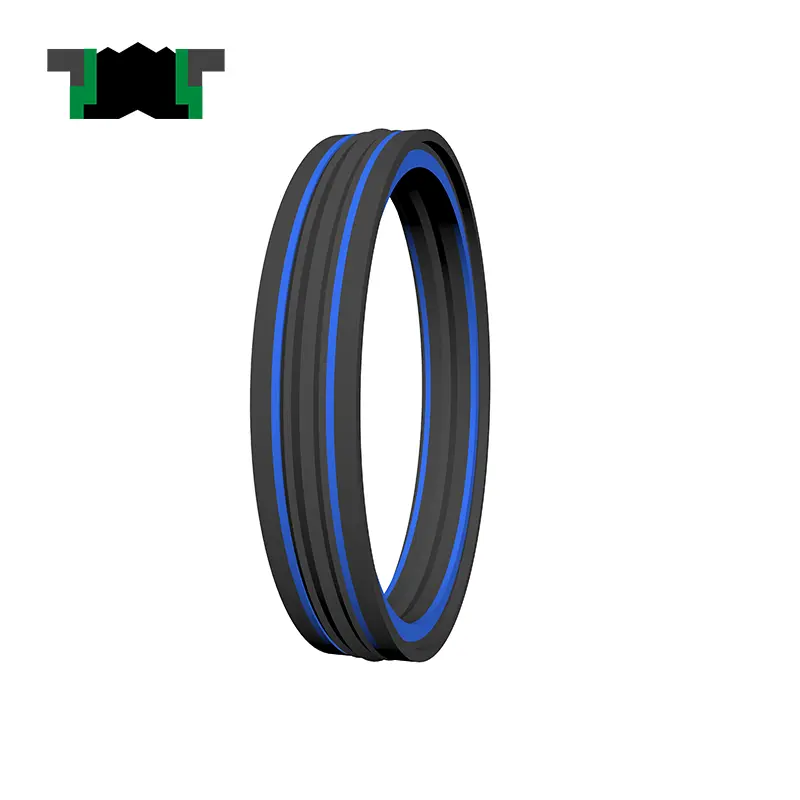

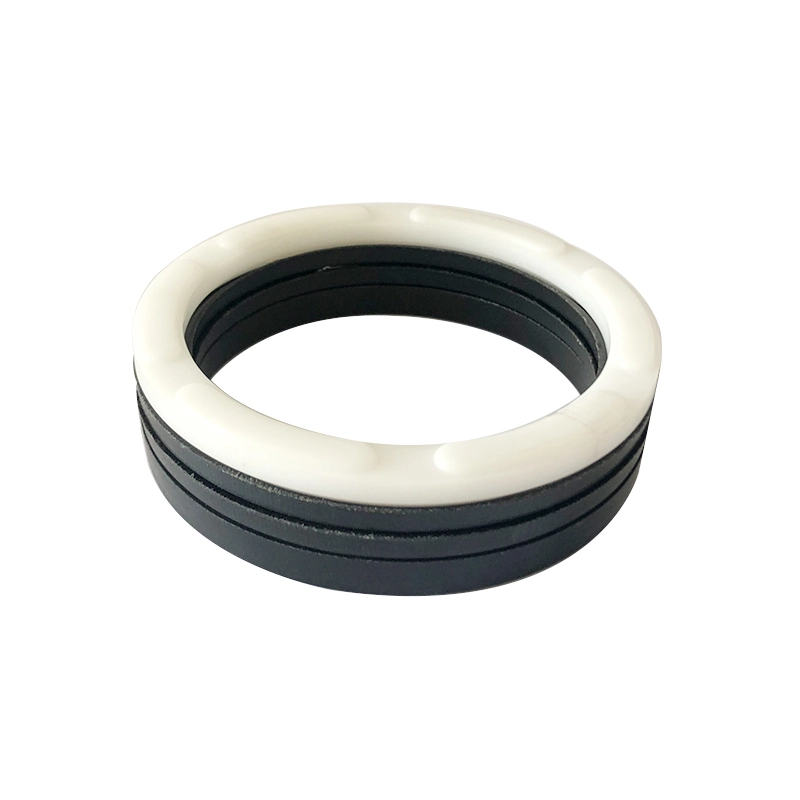

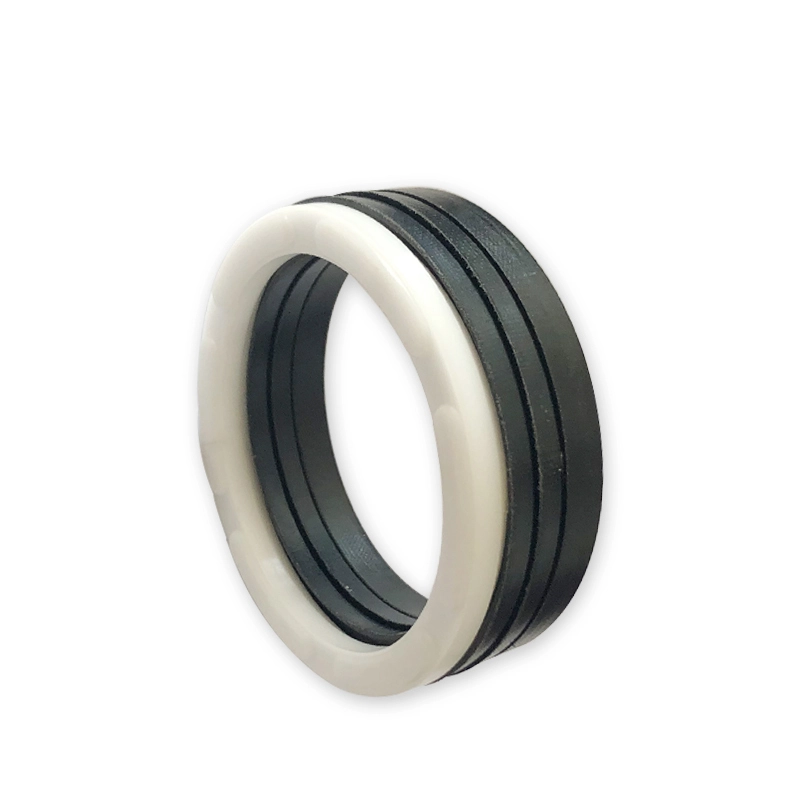

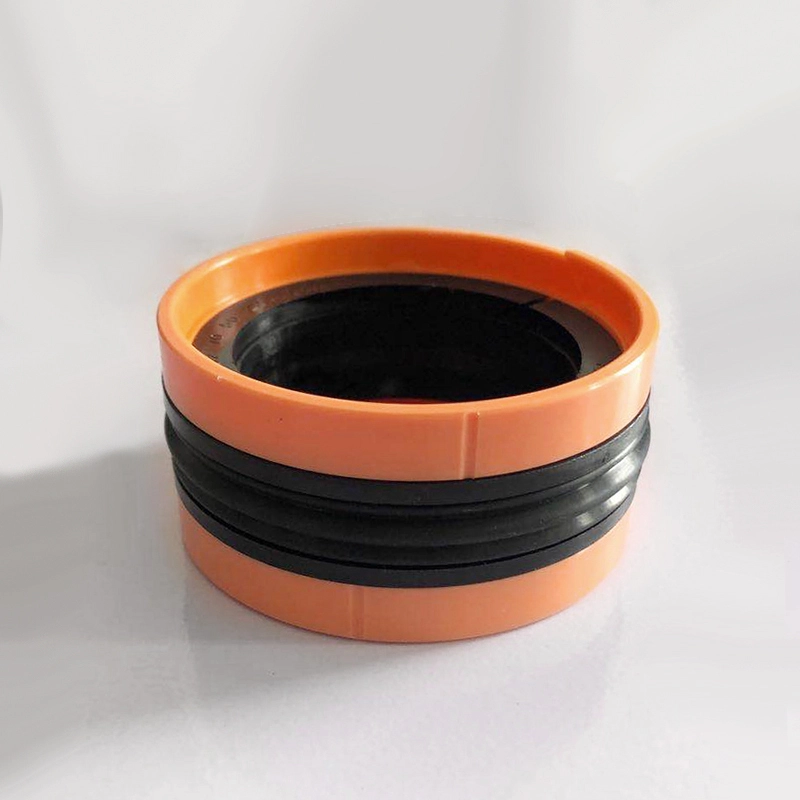

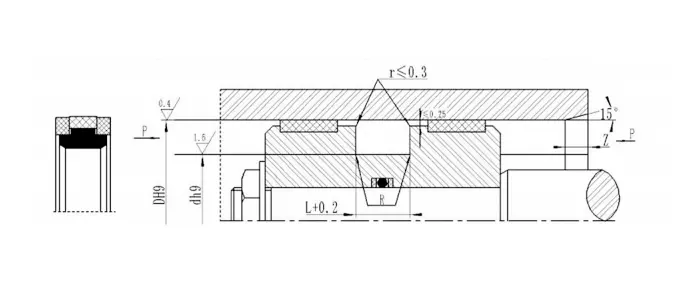

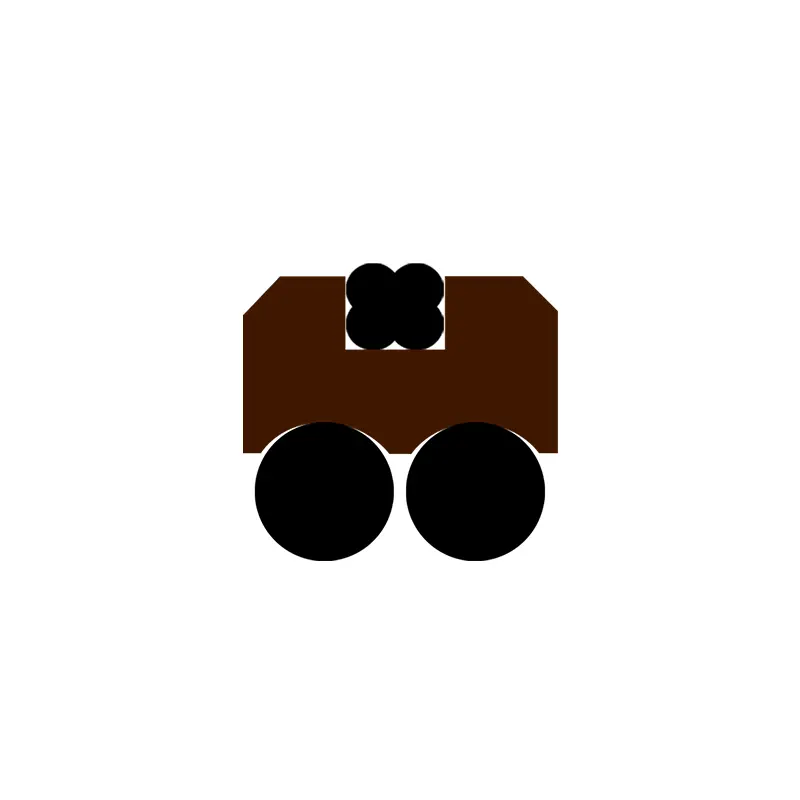

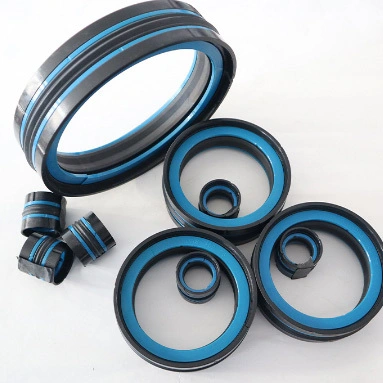

KDAS、TPM（特別な形状）は、ゴム製シーリング要素、2つの保持リング、2つのガイドリングで構成される5つの結合圧縮ピストンシールアセンブリです。双方向圧力ピストンシーリングに適しています。特徴：

1。良好なシーリング、高い信頼性、コンパクト構造。

2。ラジアルギャップに絞り込まれません。

3.単純なインストール、積分ピストンのインストール。

NBRシーリング要素の特別な幾何学的形状により、設置中に溝がねじれないようにします。

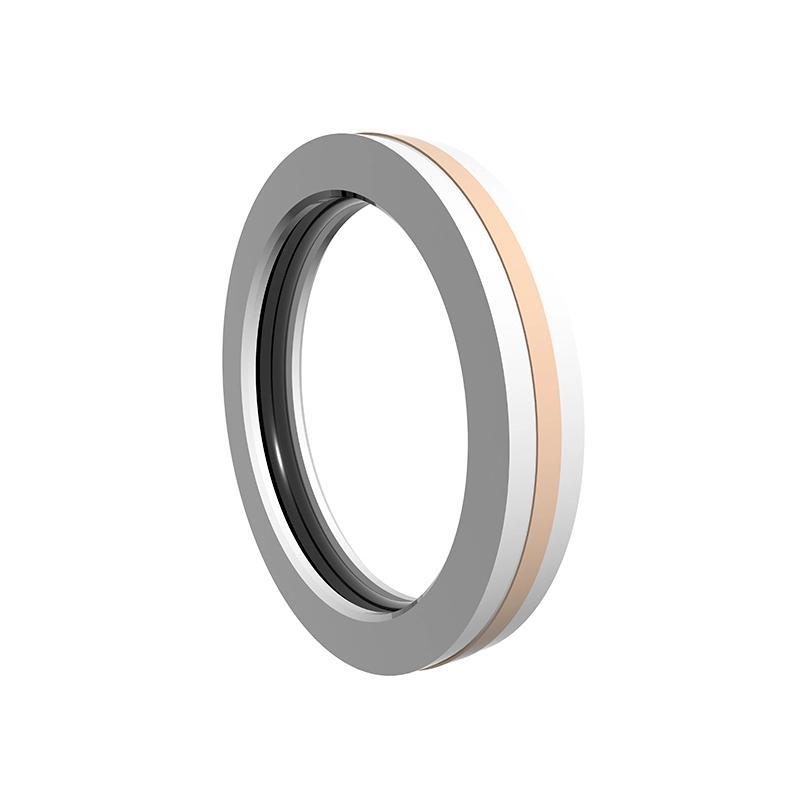

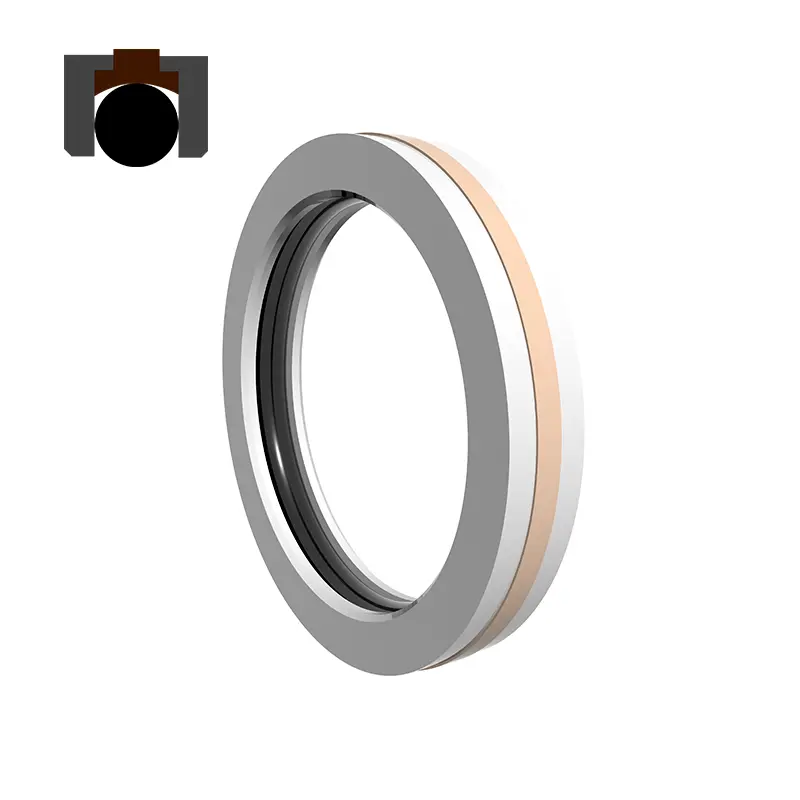

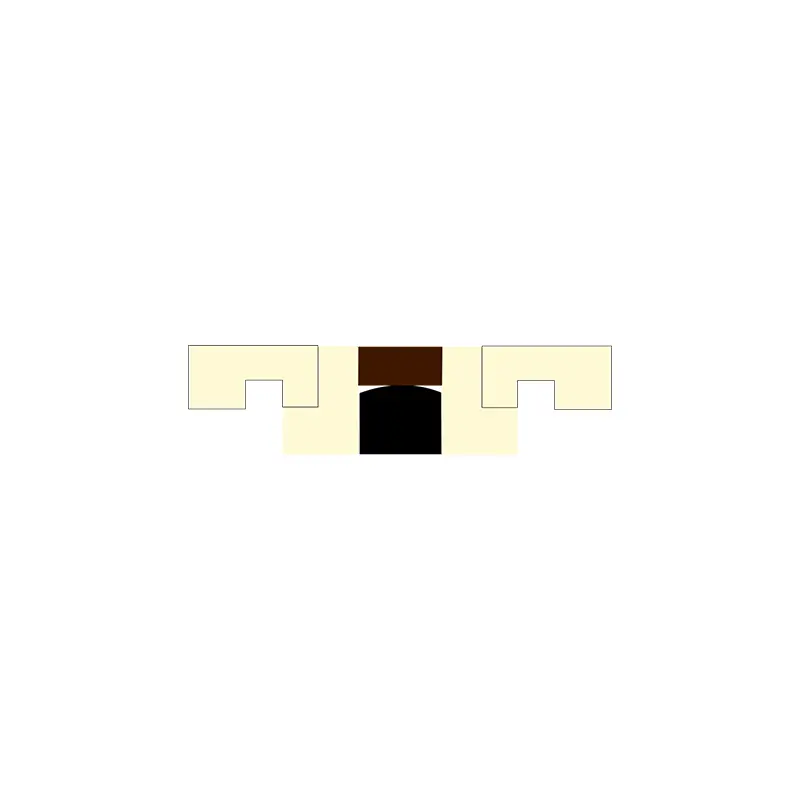

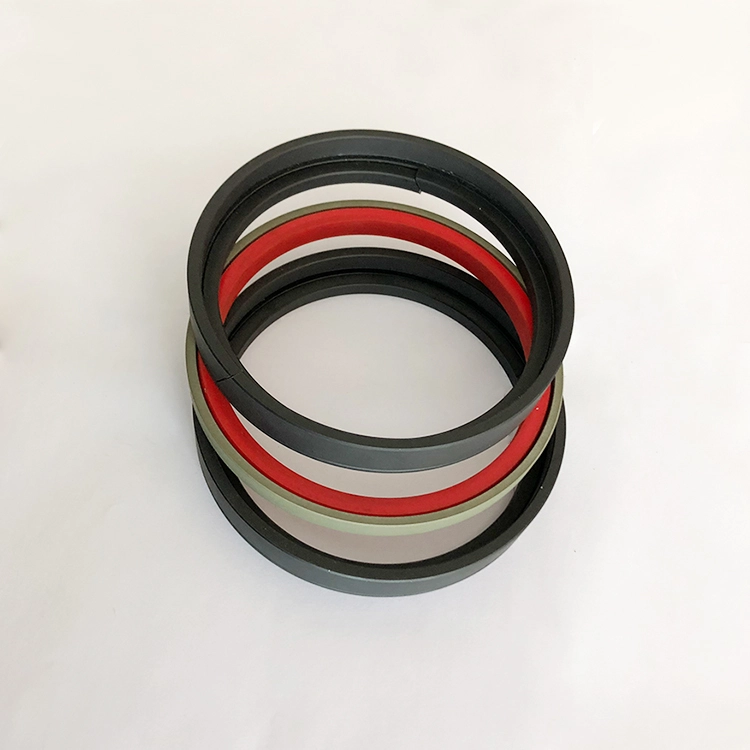

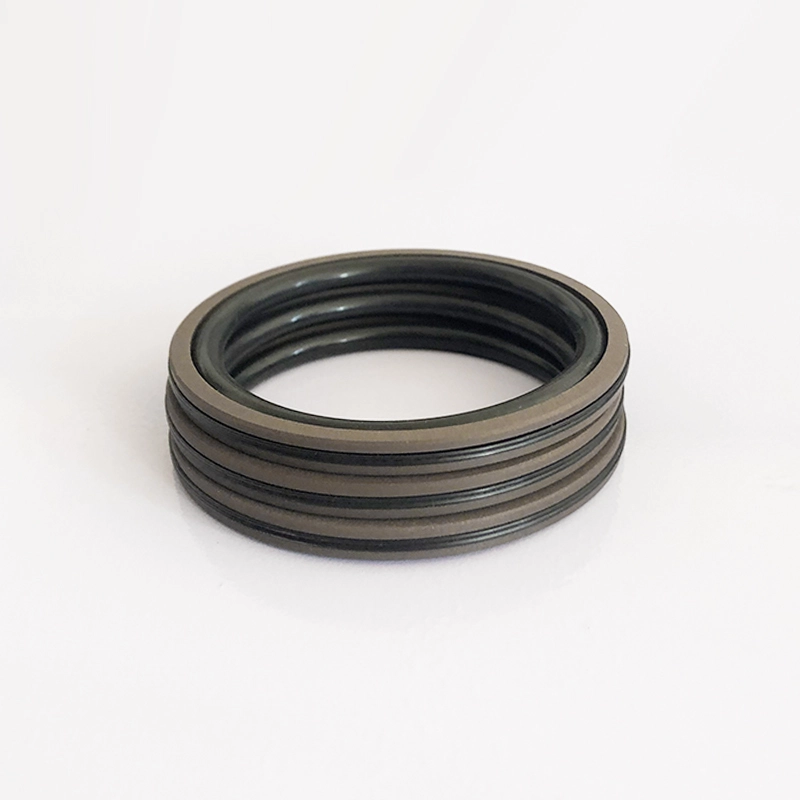

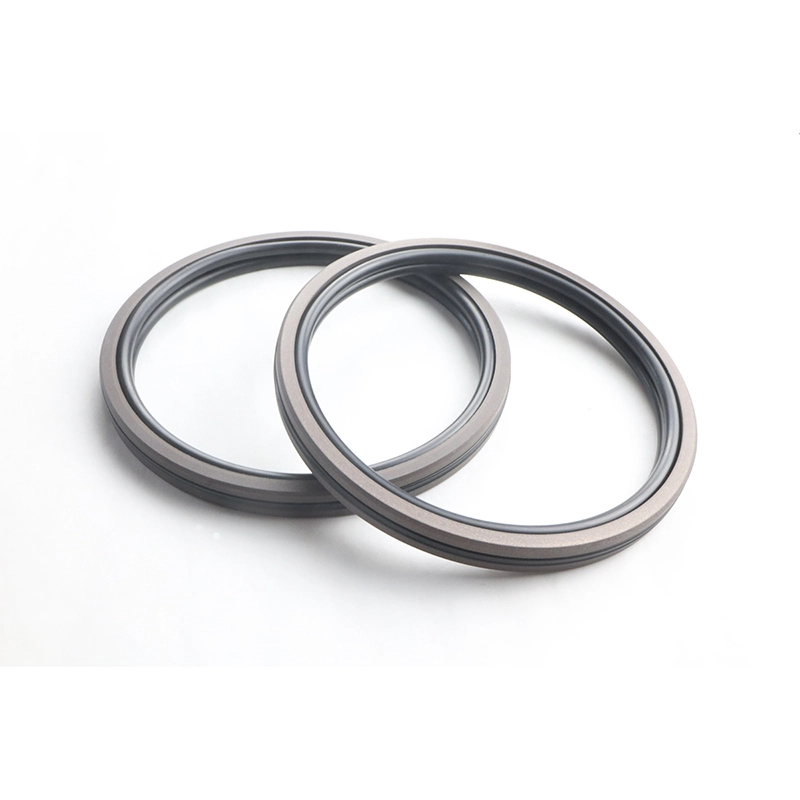

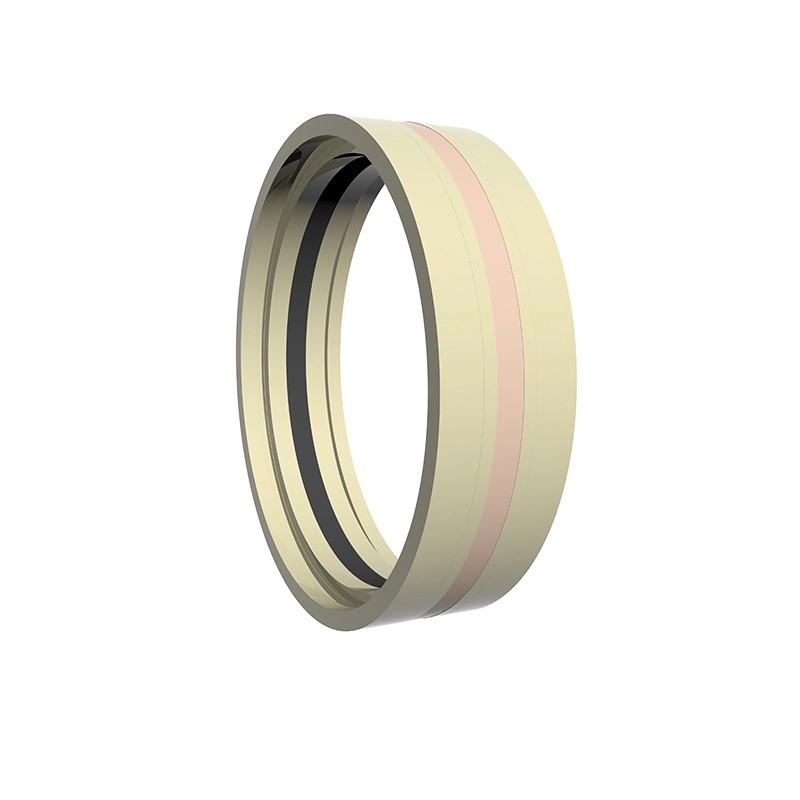

GDKKは、2つのガイドリング、2つの保持リング、弾力性のあるゴムリング、シーリングリングで構成されています。ガイドリングは、ポジショニングとガイドの役割を果たします。保持リングはサポートとポジショニングの役割を果たし、弾性ゴムリングは弾性力を提供し、シーリングリングの損失を補います。シーリングリングは、オイルシリンダーの内側の穴と協力して、オイルシリンダーピストンの双方向圧力シーリングに適したシーリング効果を生成します。厳しい労働条件下でも、良いシーリング効果があります。特徴：

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3.高い寿命は、潤滑条件の低下での密閉に使用できます。

4。水などの低粘度媒体を密閉するために使用できます。

優れた高圧および低圧シーリングパフォーマンス。

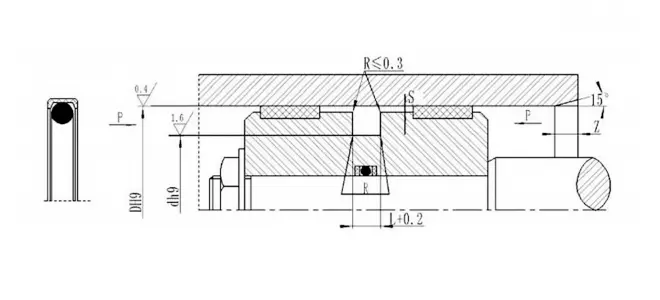

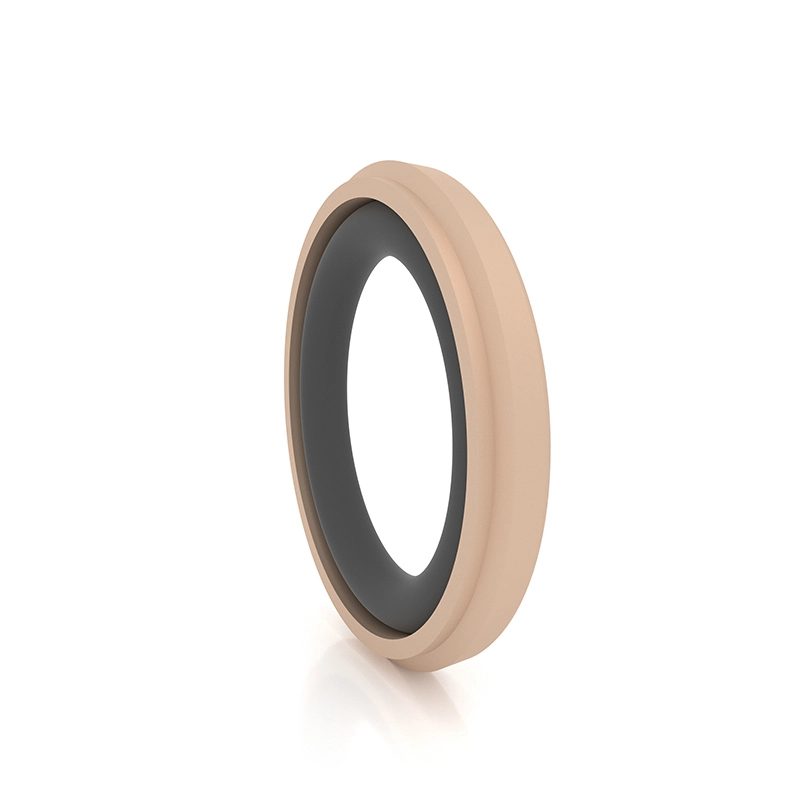

RC64は、PTFE三角シーリングリングとOリングゴムリングで構成されており、油圧および空気圧の往復運動一元配置シーリングに適しています。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。シーリングリングは薄いリップデザインを採用するため、フォローアップ補償能力が優れているため、シーリングパフォーマンスは良好です。スプリット（開いた）グルーブは、30mm未満のシリンダー直径に使用する必要があります。特徴：

1.油圧と空気圧の両方に使用できます。

2。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

3。長寿命、オイルフリーの潤滑シールに使用できます。

小さな構造空間、簡単な設置とメンテナンス。

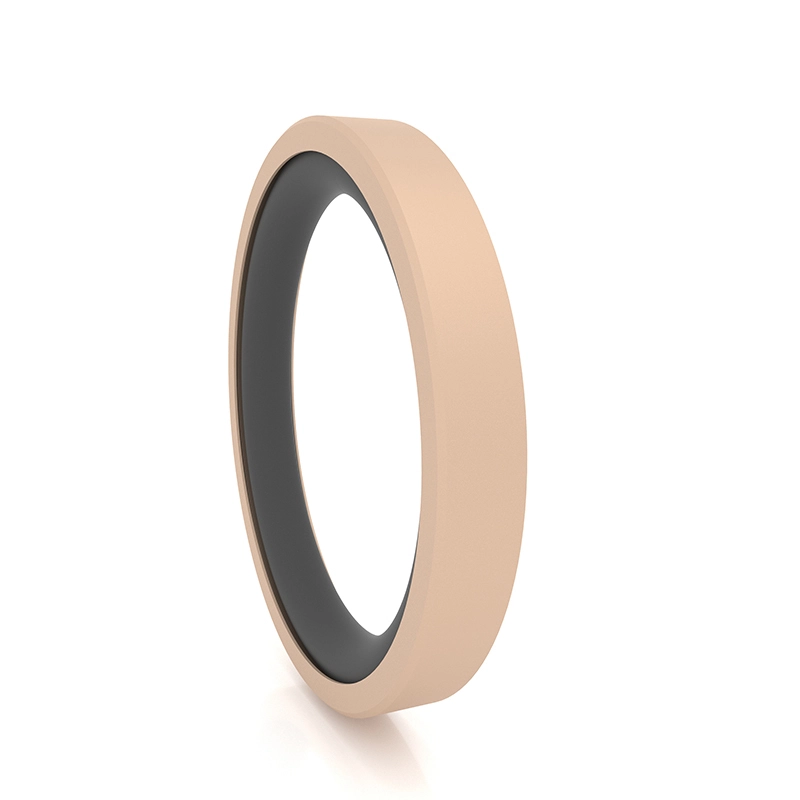

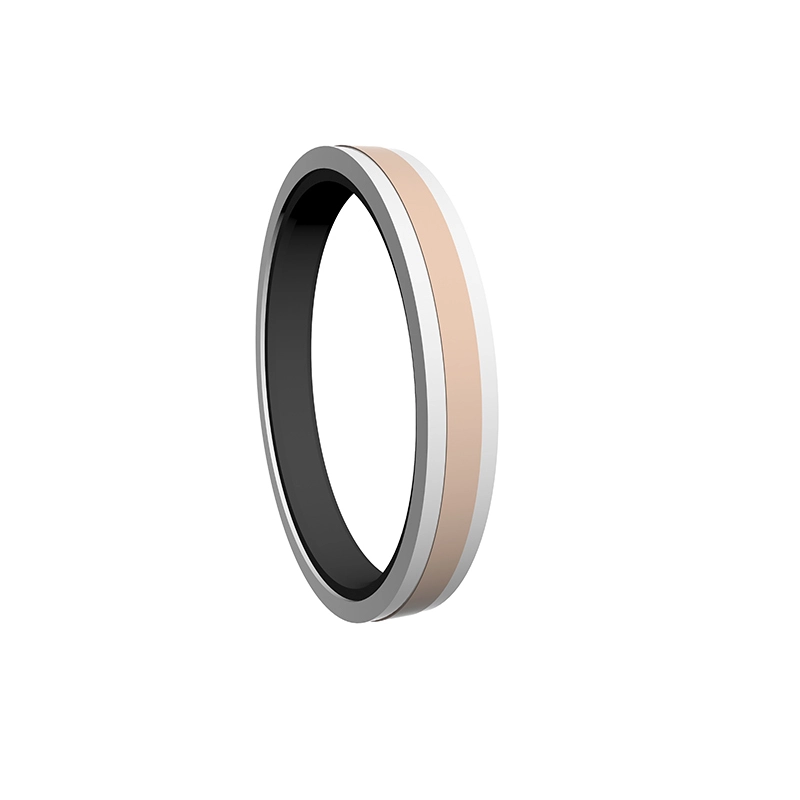

SPGは、長方形の修飾PTFEシーリングリングと、プリロード要素としての長方形のゴムリングの組み合わせです。それは、良好なシーリング、低摩擦、および小さな構造空間の特徴を持っています。

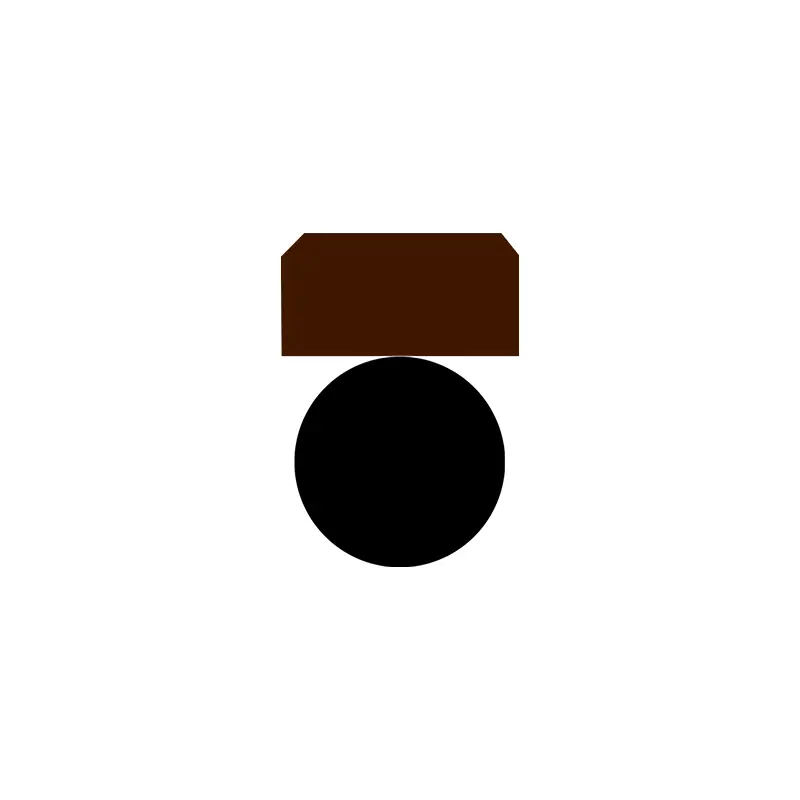

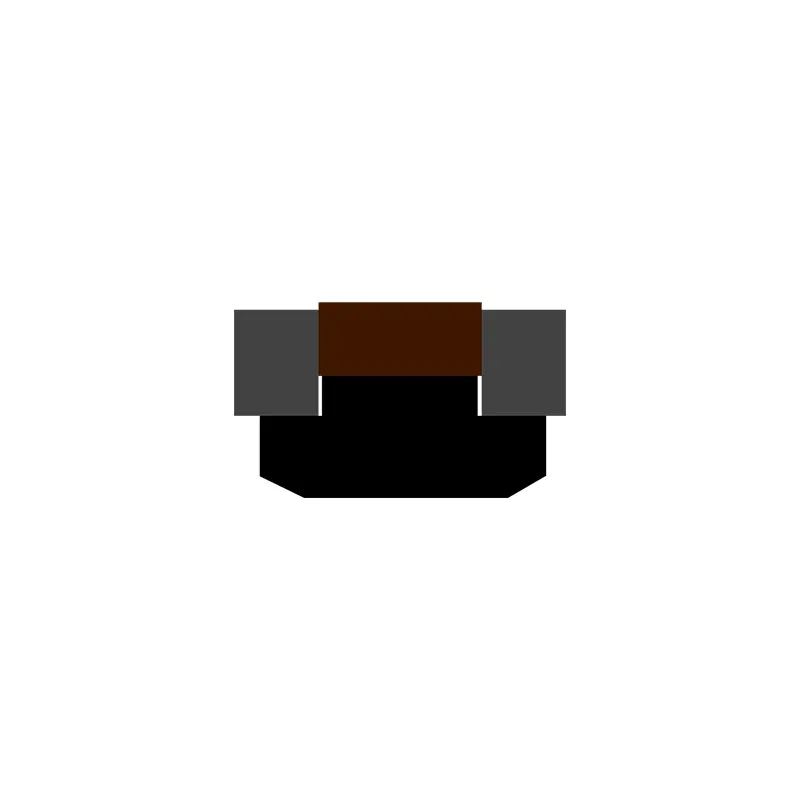

RC66は、長方形の修飾PTFEシーリングリングとプリロード要素としてのOリングの組み合わせです。それは、良好なシーリング、低摩擦、および小さな構造空間の特徴を持っています。高速オイルシリンダーまたはシリンダーに適しています。 RC67は、満たされたPTFE長方形シーリングリング、2つの保持リング、および油圧逆方向の双方向圧力シーリングに適した不均一なエラストマーで構成されています。エラストマーは放射状の力を提供し、シーリングリングの摩耗を補います。保持リングはシーリングリングを保護し、厳しい労働条件下でも良好なシーリング効果を持っています。特徴：

1。低摩擦、小さな開始抵抗、滑らかな動き、等しい動的で静的な摩擦、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3.高い寿命は、オイルフリーの潤滑シールに使用できます。

4。水などの低粘度媒体を密閉するために使用できます。

5.優れた高圧および低圧シーリングパフォーマンス。

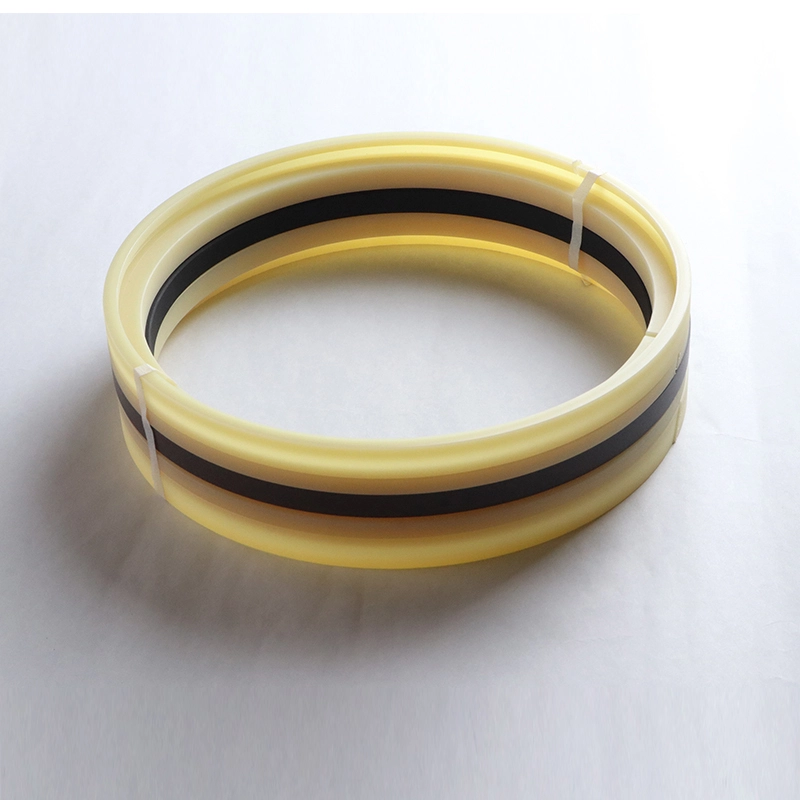

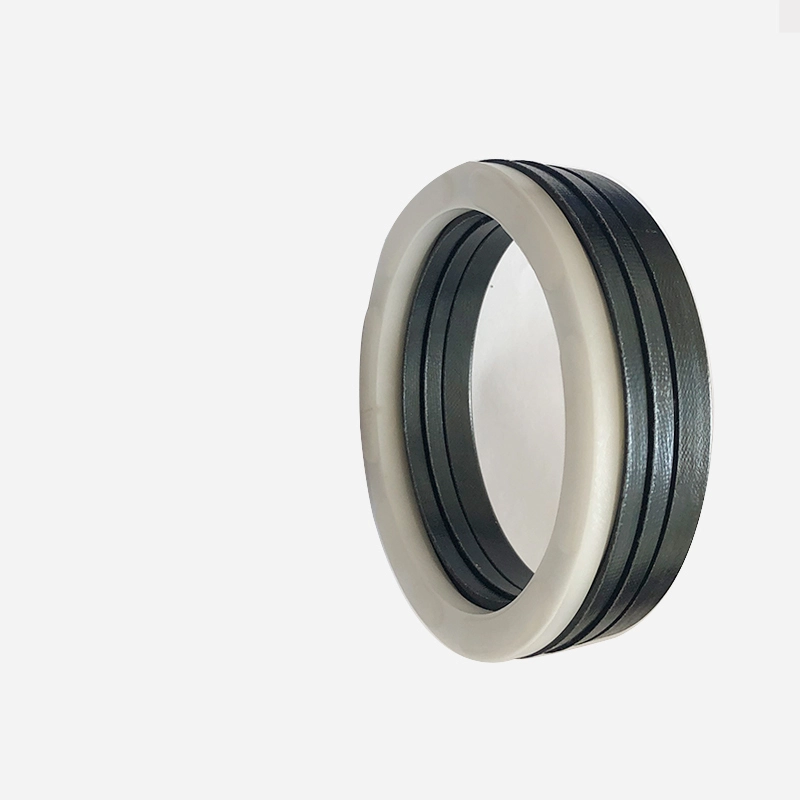

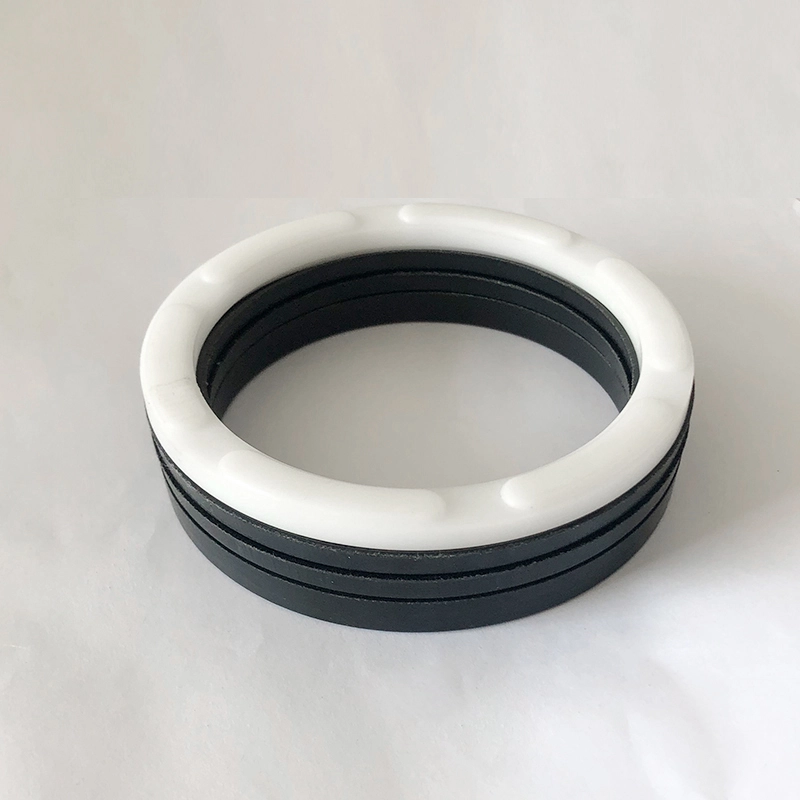

RCEKは、V字型のシーリングリングのセット、圧力リング、サポートリングで構成されており、油圧式往復運動一元配置圧力シーリングに適しています。シーリング材料と互換性のあるグリースは、設置中に適用する必要があります。積分（閉じた）溝に設置することはできません。中程度および重い荷重のピストンシールに使用されます。特徴：

1.さまざまな材料が利用可能です。これは、さまざまな目的に合わせて最適に調整できます。

2。過酷な労働条件で使用でき、ほとんどすべてのメディアや過酷な条件に適しています。

3.長いサービス寿命があり、オイルフリーの潤滑シールに使用できます（妥当な材料選択）。

4.シーリング性能を調整でき、V字型のシーリングリングを追加または削除することにより、軸方向のサイズを調整できます。

シーリング表面の品質が低い場合でも、効果的に機能する可能性があります。

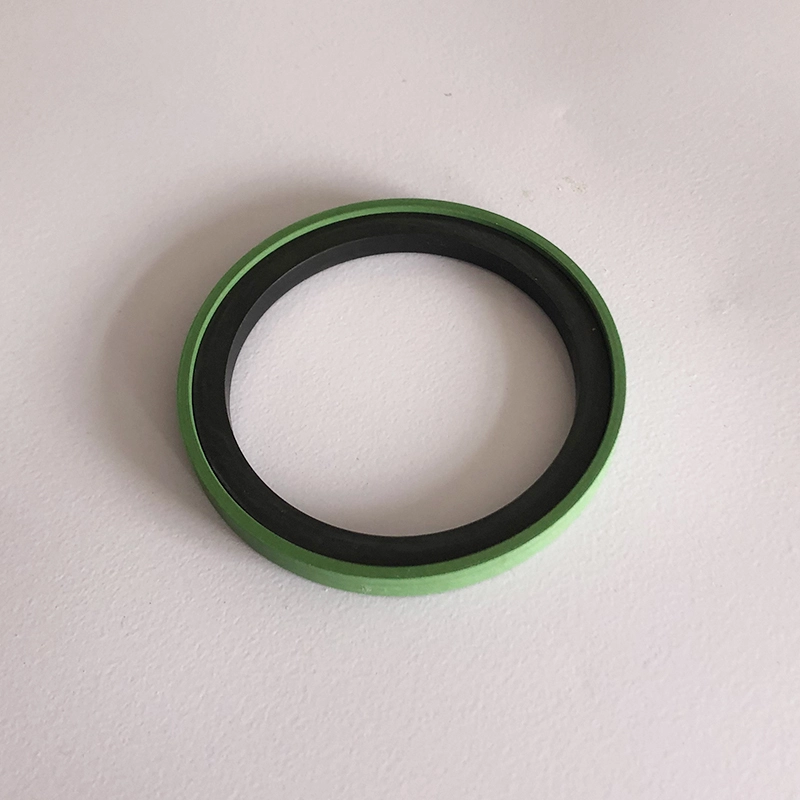

RCKRは、PUシーリングリングと長方形のゴム製リングで構成されており、油圧式往復運動双方向シーリングに適しています。これは、GLYDリング製品の補完的な製品であり、GLYDリングよりもシーリングと圧力維持能力が向上しており、設置ツールを使用せずに設置できます。その機能：

1.優れた動的および静的シーリングパフォーマンス。

2. GLYDリングよりも低圧シーリング性能が向上し、インストールツールなしでインストールできます。

3。低摩擦、小さな開始抵抗、滑らかな動き。

4。長寿命、オイルフリーの潤滑シールに使用できます。

5。双方向圧力シーリングに使用できます。

インストール溝は、ISO7425/1標準に準拠しています。

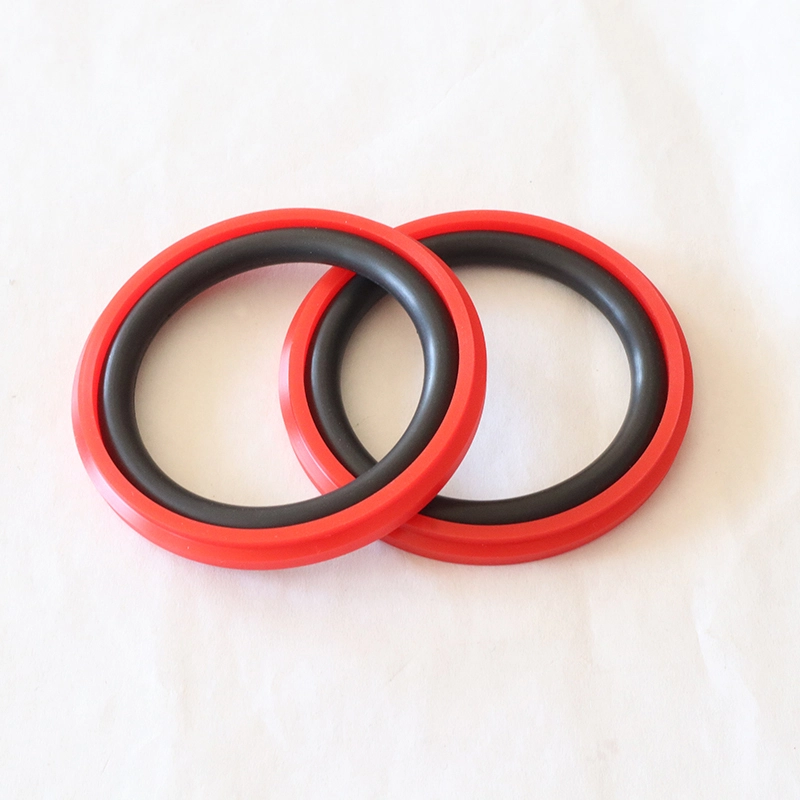

RPWは、特別な形のPUシーリングリングと、油圧式往復運動双方向圧力シーリングに適したO字型のゴムリングで構成されています。 Oリングは放射状の力を提供し、シーリングリングの摩耗を補います。通常、ガイドリングと組み合わせて使用​​されます。特徴：

1。低摩擦、小さな開始抵抗、滑らかな動き、忍び寄ることはありません。

2。圧力および過酷な条件下での非常に高い圧力安定性。

3。高圧と低い圧力の両方での良好なシーリング性能。

インストールにはインストールツールは必要ありません。

TDAとTDMAは、特別な形のゴム（またはポリウレタン）エラストマーと修飾されたPTFEシーリングリングで構成されており、良好なシーリング、長寿命、低摩擦、忍び寄ることなどの特性があります。TDAは、ピストンの一方向の圧力シーリングに適しています。 TDMAは、ピストンの双方向圧力シーリングに適しています。

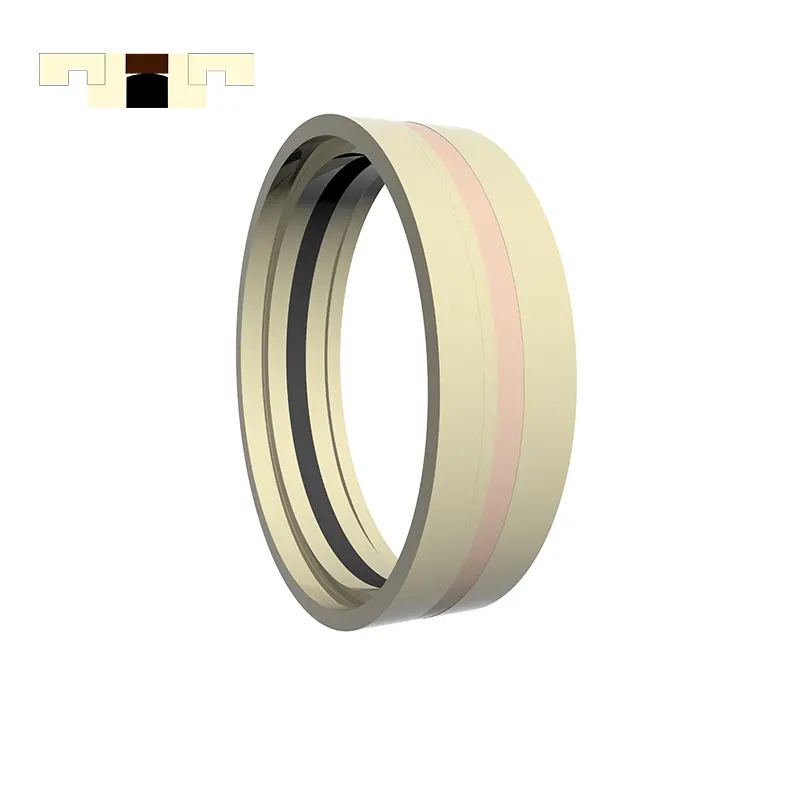

GGDAは、PTFEで満たされたシーリングリング、2つのL字型のプラスチックサポートリング、弾性力Oリングで構成されています。ピストンの双方向圧力シーリングに適しています。

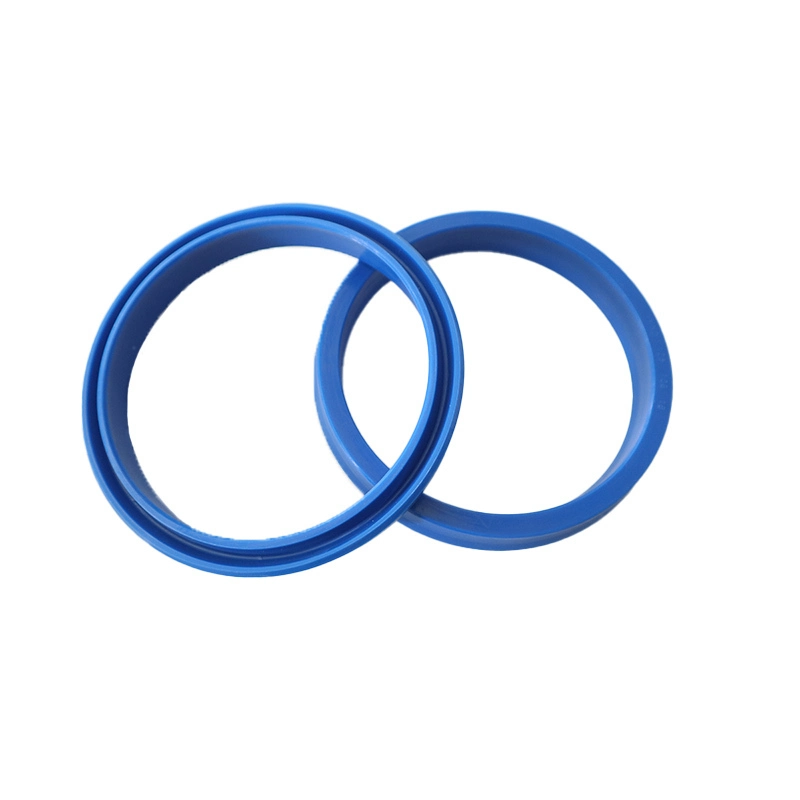

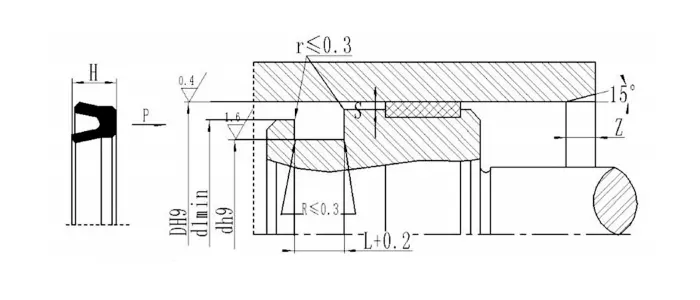

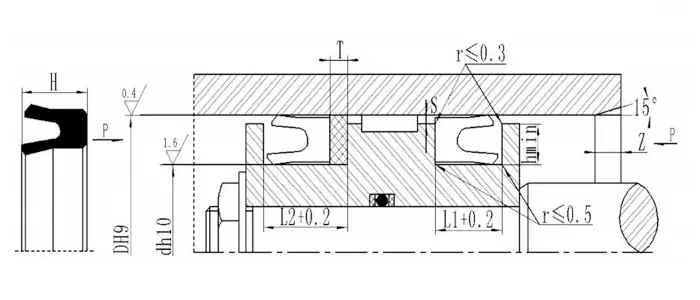

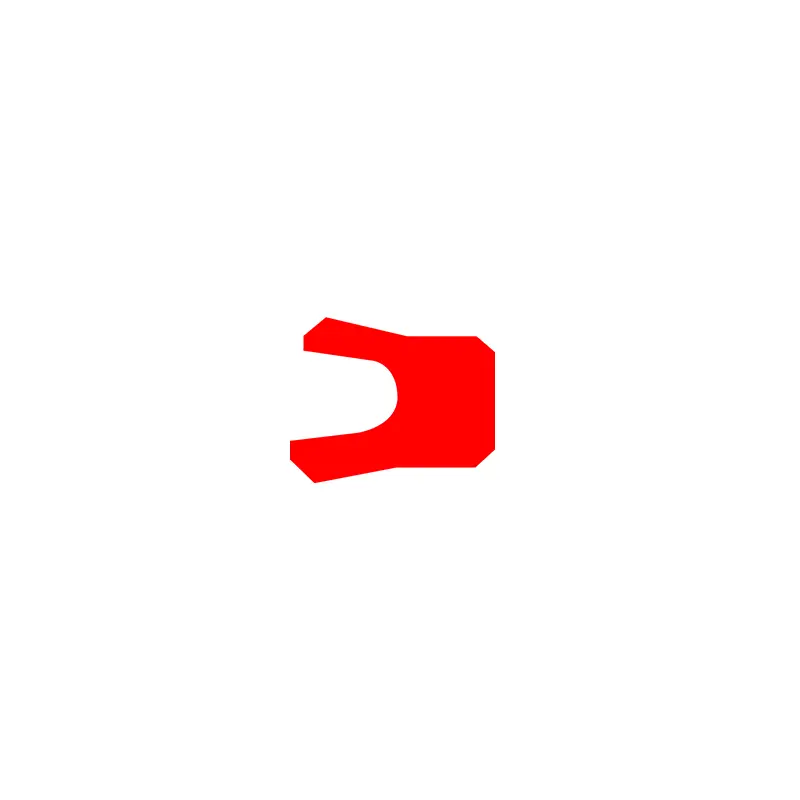

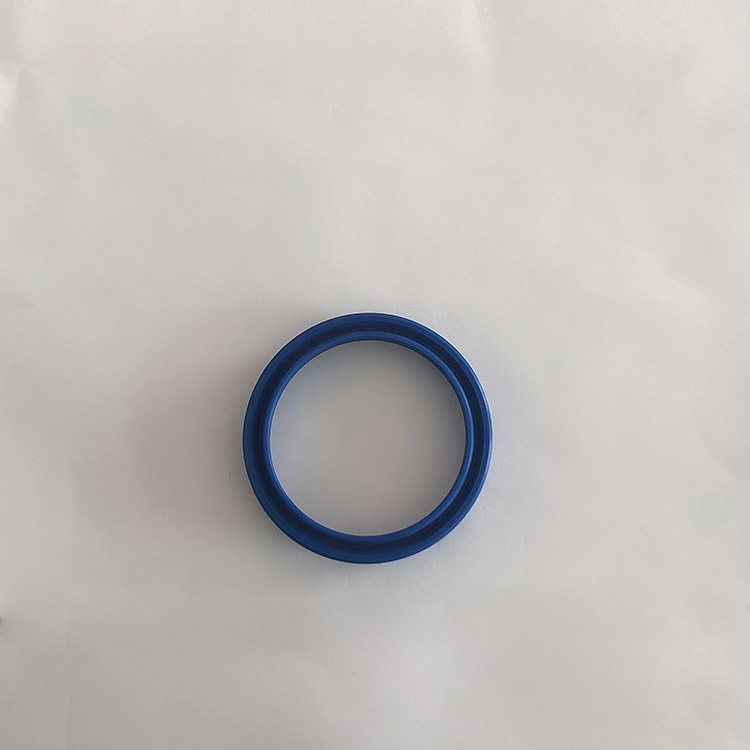

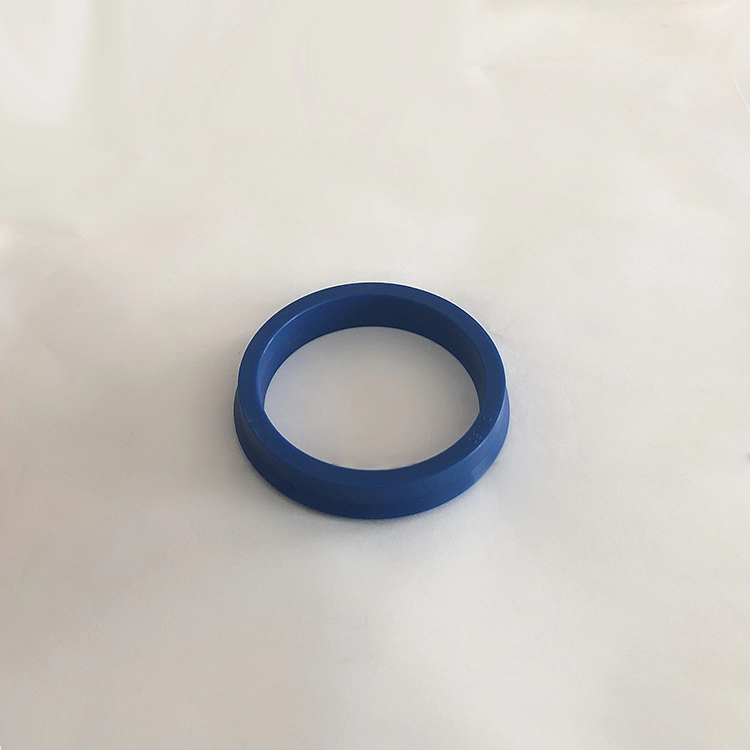

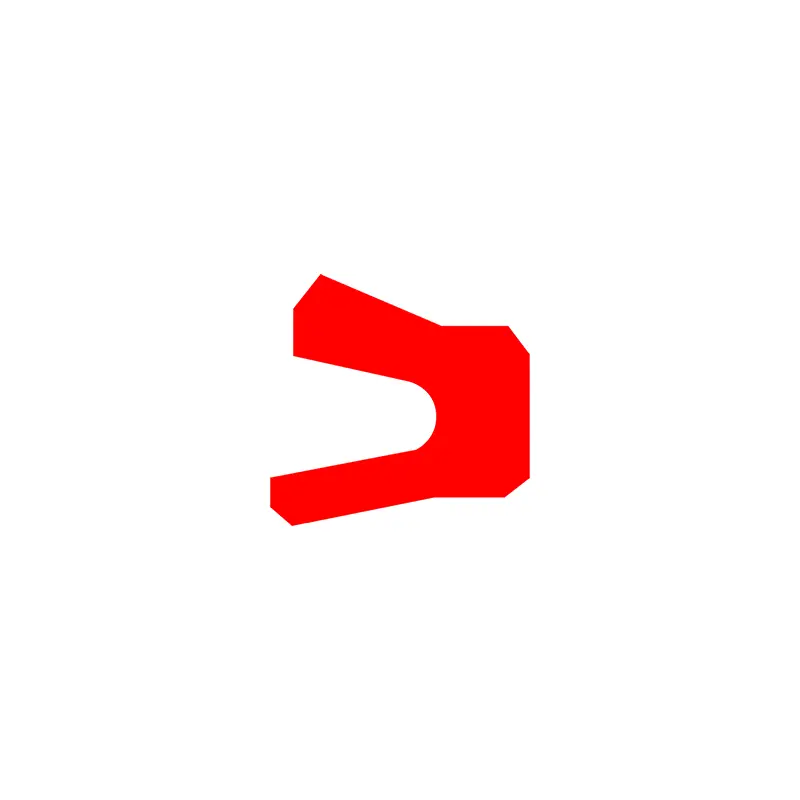

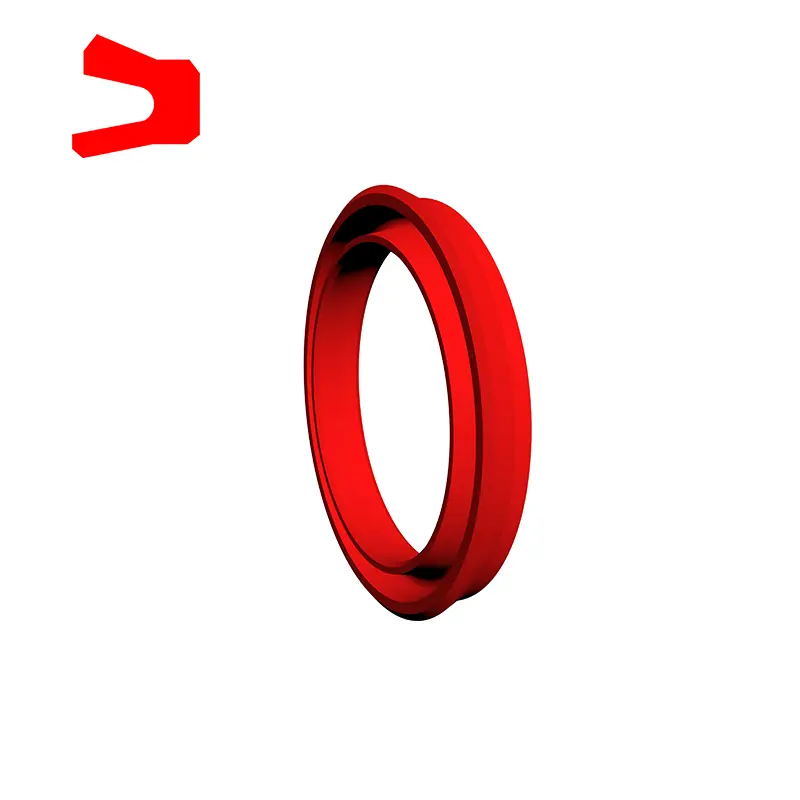

RCUPシーリングリングは、ピストンで特別に使用される非対称シールで、油圧式往復運動片道シーリングに適しており、優れたシーリングパフォーマンスを備えています。溝はISO5597標準に適合します。シャフト用のYXDタイプシーリングリングは、ピストンで特別に使用される非対称シールで、油圧式往復運動片道シーリングに適しており、優れたシーリング性能を備えています。 12〜32MPaで使用する場合、かかとで保持リングが必要です。溝はJB/ZQ4265-97標準に適合します。特徴：

1。光負荷と中程度の負荷に適用できます。

2。高圧と低圧シーリングの両方の良好なシーリング性能。

3.さまざまな材料が利用可能で、メディア抵抗の幅が広い。

4.シンプルな構造と簡単な設置とメンテナンス。

製品機能とアプリケーション：

材料の選択：

RC61、RC62

1. Oリングの材料は、R01ニトリルラバー（NBR）、R02 Fluorubber（FKM）などです。

2。シーリングリング材料：標準材料PTFE3、その他のオプション材料PTFE2、PTFE4、PUなど。

わかりました

1。一致する長方形のリングの材料：R01ニトリルゴム

2。シーリングリングの材料：複合熱可塑性材料。

RC63、RC64、SPG、RC66、AQ、AQF

1. Oリングの材料は、R01ニトリルラバー（NBR）、R02 Fluorubber（FKM）などです。

2。シーリングリング材料：標準材料PTFE3、その他のオプション材料PTFE1、PTFE2、PTFE4。

KDAS、TPM

1。マッチングラバーリング材料：R01ニトリルゴム

2。リング材料の保持：ナイロンPA/ポリオキシメチレンPOM

3。ガイドリング：ナイロンPA/ポリオキシメチレンポン/ポリテトラフルオロエチレンPTFE

GDKK、RC67

1。利用可能なエラストマー材料：R01ニトリルゴム（NBR）、R02 FluorOrubber（FKM）など。

2。シーリングリング材料：標準材料PTFE3、その他のオプション材料PTFE2、PTFE4。

3。リング材料の保持：POM/PA/PTFE、PTFE材料は、温度が100度を超えると使用されます。

rcek

1。リング材料を押す：ポリテトラフルオロエチレン、ニトリル布、フルオラバー布、ナイロン、ポリオキシメチレン

2。Vリング材料：ポリテトラフルオロエチレン、ニトリルゴム、ニトリル布、蛍光材、フ​​ルオロババー布

3。リング材料のサポート：ニトリル布、フルオロババー布、ナイロン、ポリオキシメチレン、ポリテトラフルオロエチレン

RCKR、RPW

1。一致する長方形のリング材料：RO1ニトリルラバー（NBR）

2。シーリングリング材料：PU

YXD

オプションのニトリルゴム（R01）、FluorOrubber（R02）、ポリウレタン（PU）など。

注文例：

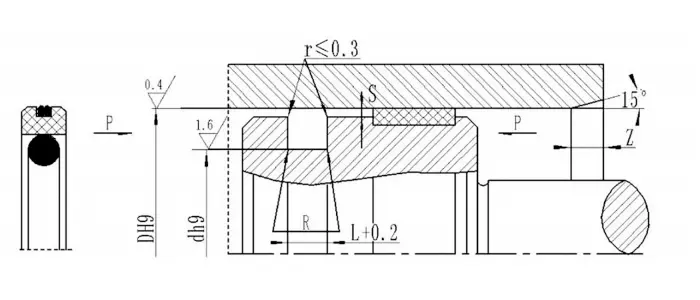

注文モデルRC61-40X29X4.2-PTFE3-R01ORDERING MODEL RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-マテリアルコード

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3、R01材料コード

注文モデルOK-80x59x8シリンダー直径x溝直径x溝幅

注文モデルRC63-80-PTFE3-R01またはSPGC-80-PTFE3-R01

RC63/SPGC-MODEL 80気筒直径D PTFE3-PTFEマテリアルコードR01-Oリング材料コード

注文モデルKDAS-80x60x22.4シリンダー直径x溝直径x溝幅（L）

注文モデルTPM-80x60x22.4シリンダー直径x溝直径x溝幅（L）

注文例：GDKK-80*62*43*22.5-R01

注文モデルRC64-80-PTFE3-R01

RC64-MODEL 80気筒直径D PTFE3-PTFEマテリアルコードR01-Oリング材料コード

注文例：SPG-D*D*L-PTFE3-R01（外径*内​​径*溝幅）PTFE3、R01-Material Code

RC66

注文モデルRC67-100X85X12.5-PTFE3-R01またはSPGW-100X85X12.5-PTFE3 -R01

モデルシリンダー直径x溝底直径x溝幅PTFE3修飾PTFE材料コードR01エラストマー材料コード

rcek

aq

AQF

RCKR

RPW

TDA

面取りの長さ

TDMA

GGDA

rcup

注文例：注文モデルRCUP D63×48×10シリンダー直径×溝直径×シールの高さ

YXD

注文モデルYXD63×51×14-R01シリンダー直径×溝直径×シール高さ - 材料コード

仕様：
