油圧シールガイド要素

Ruichen Sealsは、生産とR&Dを統合するサプライヤーであり、油圧シールガイド要素製品の全範囲を提供しています。独自の製品構造と優れた性能を備えた製品の品質を厳密に保証し、油圧システムのガイダンスとシーリングのニーズを完全に満たしています。製品の区画モデルについて学び、工場価格を取得するために、お問い合わせください。

油圧シールガイド要素は、他の油圧シール製品と同様に、特定の区画モデルを備えています。 Ruichen Sealsは、常に製品開発と品質管理を維持してきました。各モデルには異なる設計と生産の特性があり、独自のよりターゲットを絞った労働条件とアプリケーションがあります。

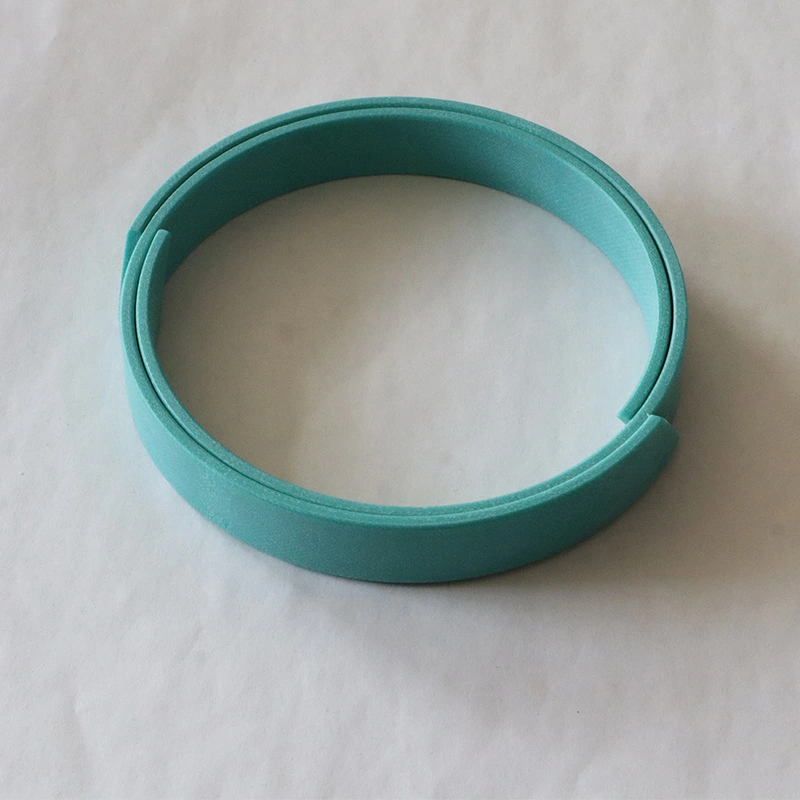

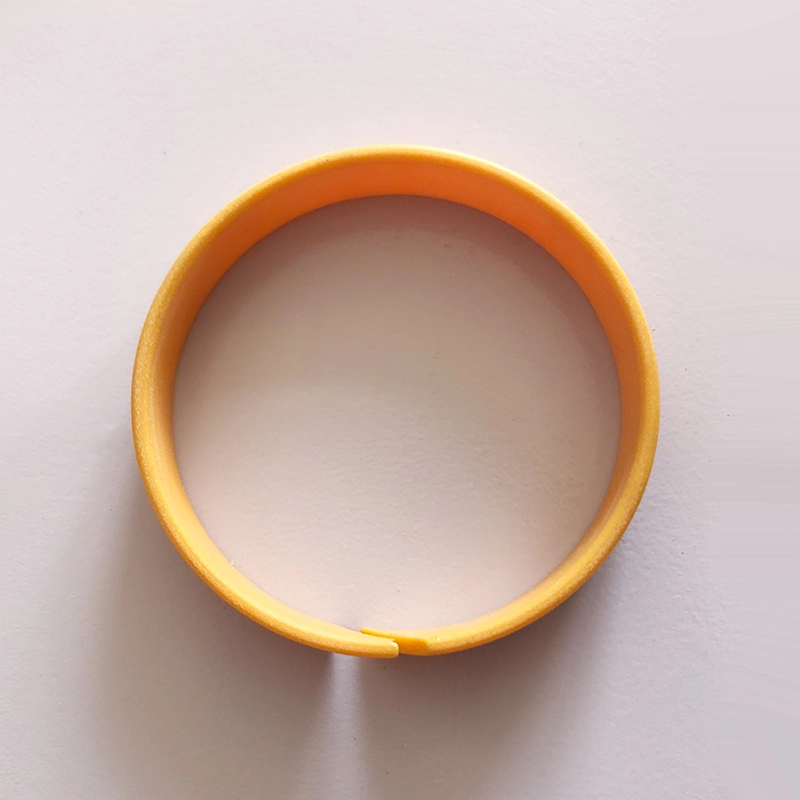

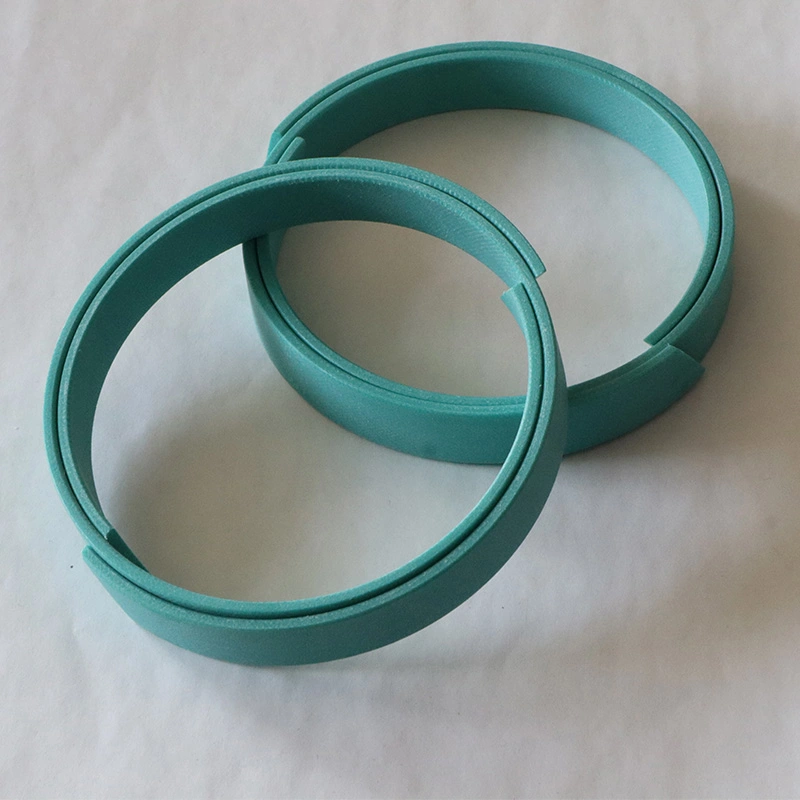

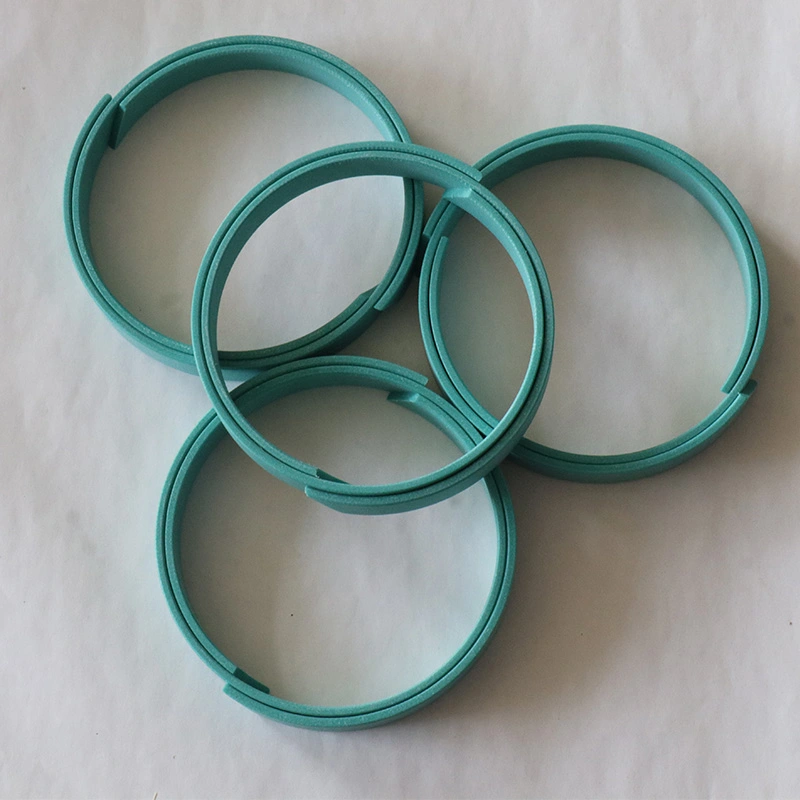

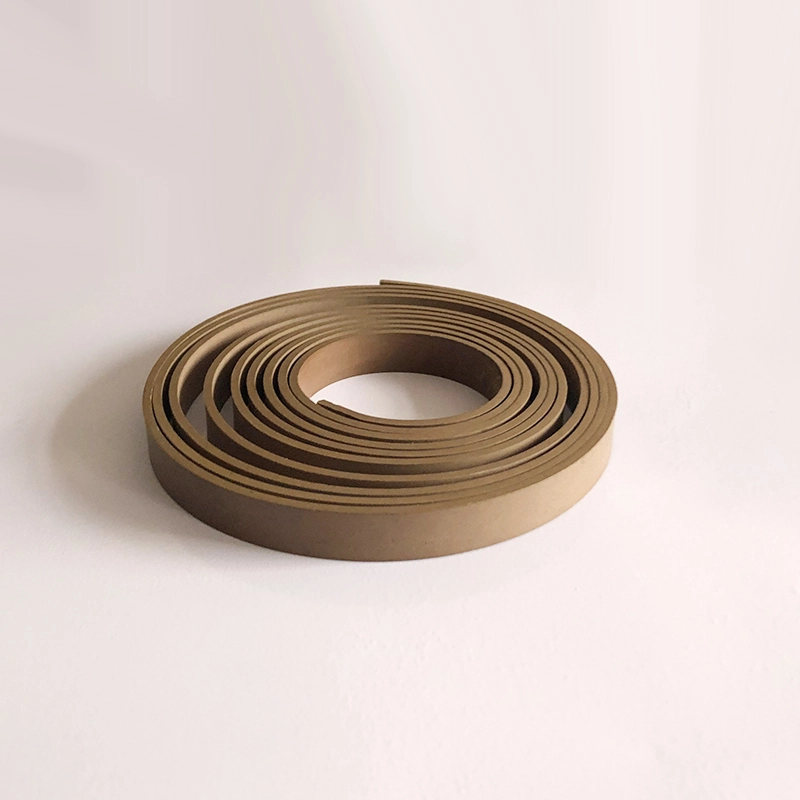

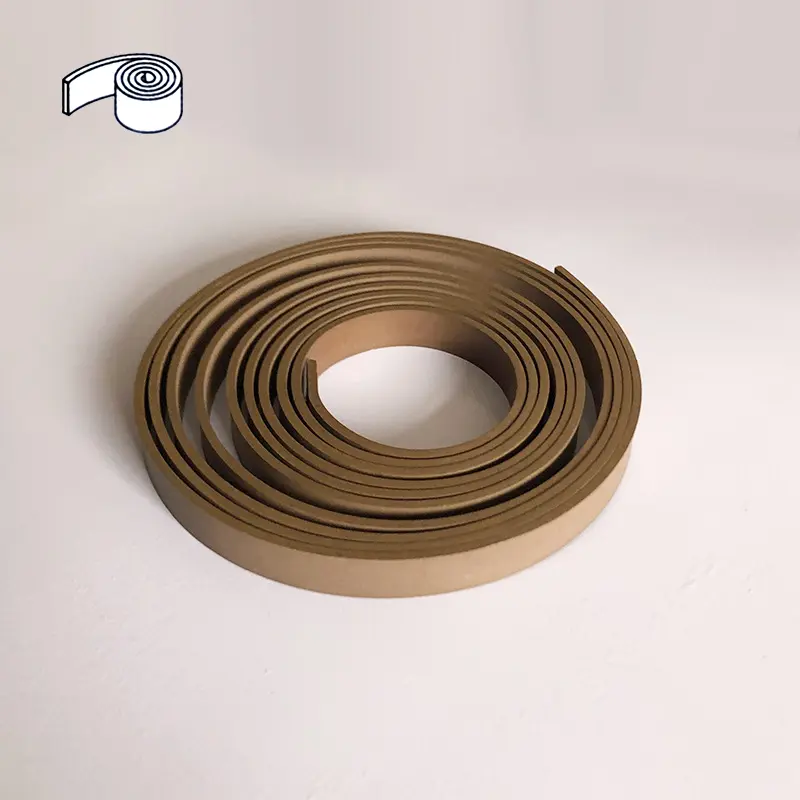

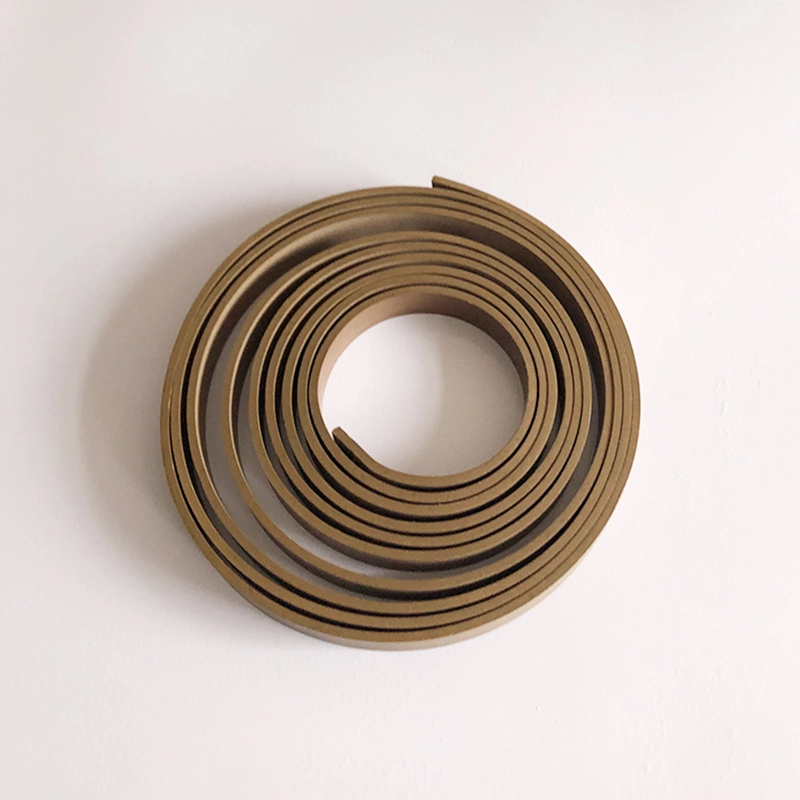

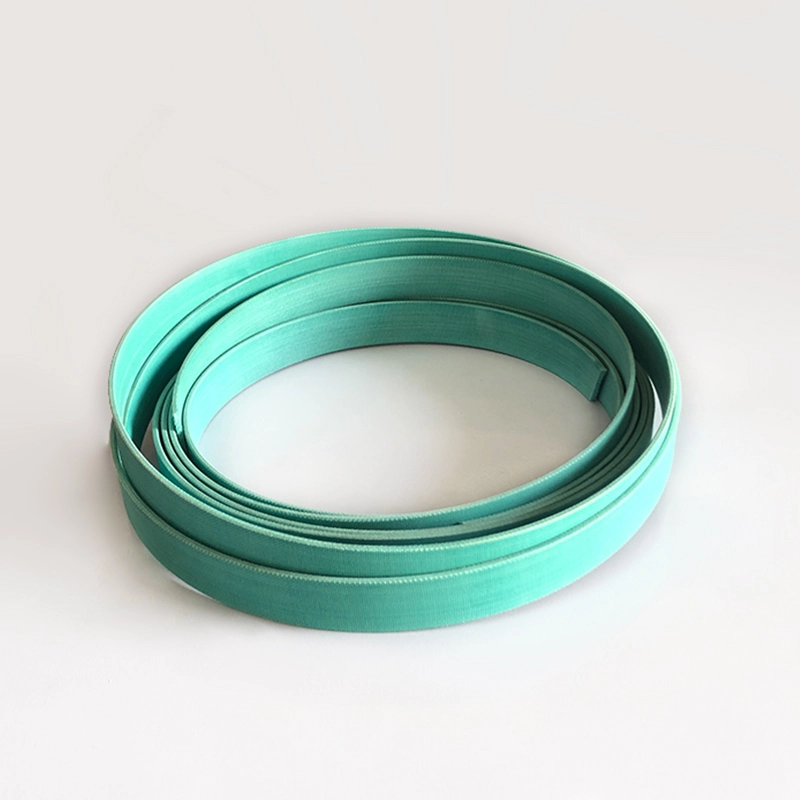

RC1081強化ポリテトラエチレンガイドベルトには、PTFE材料への銅パウダーやその他の材料の添加により、高負荷、低摩耗、低摩擦、忍び寄ることの特性があります。 RC1082フェノール布強化材料の使用により、布強化フェノールガイドベルトは、PTFEガイドベルトよりも放射状負荷容量が高くなっています。両方のガイドベルトはロールで提供されます。これは、簡単にインストールするためにユーザーがカットし、スライド面での金属接触を避けることができます。


サポートリングは、油圧シリンダーの重要な基本コンポーネントです。世界のスライディングリングの組み合わせシールとソフトベアリング構造の開発に適応するために、当社は布強化フェノールサポートリング(ベルト)の開発に成功しました。長年の実際の使用は、この製品が同様の外国製品の品質レベルに到達またはそれを超えており、ユーザーから広く称賛されていることを示しています。当社が作成したサポートリング(ベルト)のパフォーマンステーブルは、参照として使用できます。往復した油圧シリンダーのピストンとピストンロッドは、サポートとガイドの役割を果たします。


RCSピストンロッド用の非金属ガイドリングRCTピストン用の非金属ガイドリング

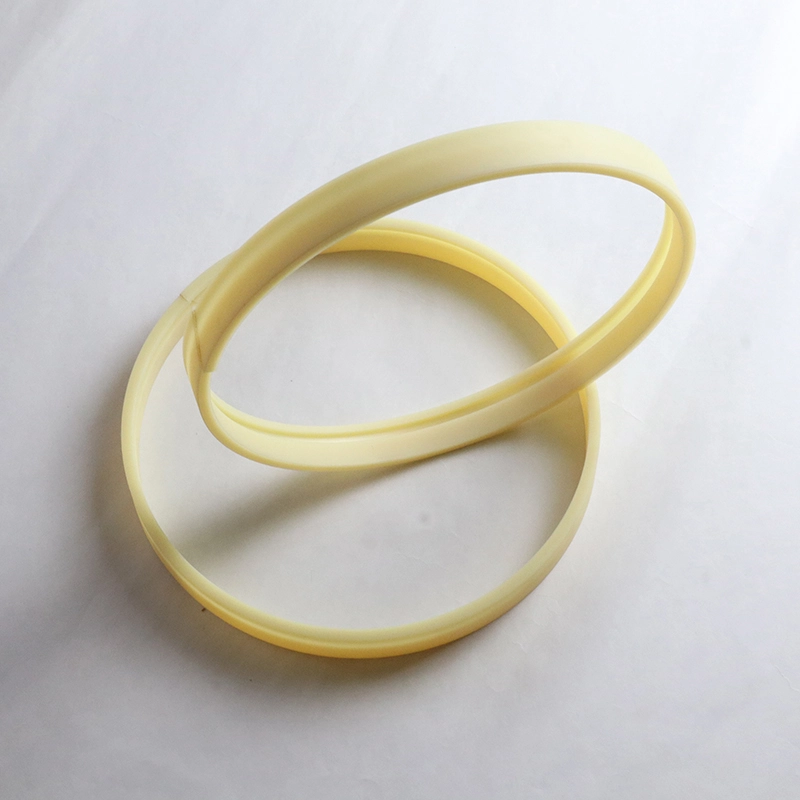

油圧シリンダーで走るピストンまたはピストンロッドの場合、摩耗リングには正確なガイド効果があり、放射状の力を吸収できます。同時に、摩耗リングは、油圧シリンダーのスライド部品の金属接触を防ぐことができます。メタルウェアリングと比較して、非金属摩耗リングには多くの利点があります。その中でも、布を強化したフェノールおよびPTFEガイドリングは、オンサイトの切断とすぐに使用できるタイプで利用できます。

1。耐摩耗性が良好です

2。金属の接触を避けてください

3。機械的振動を抑制できます

4.摩耗リングの途切れ効果により、より大きな放射状クリアランスが許可されています

5.シンプルな溝とインストールが簡単です

上記の利点に基づくメンテナンスコストが低く、広く使用されています


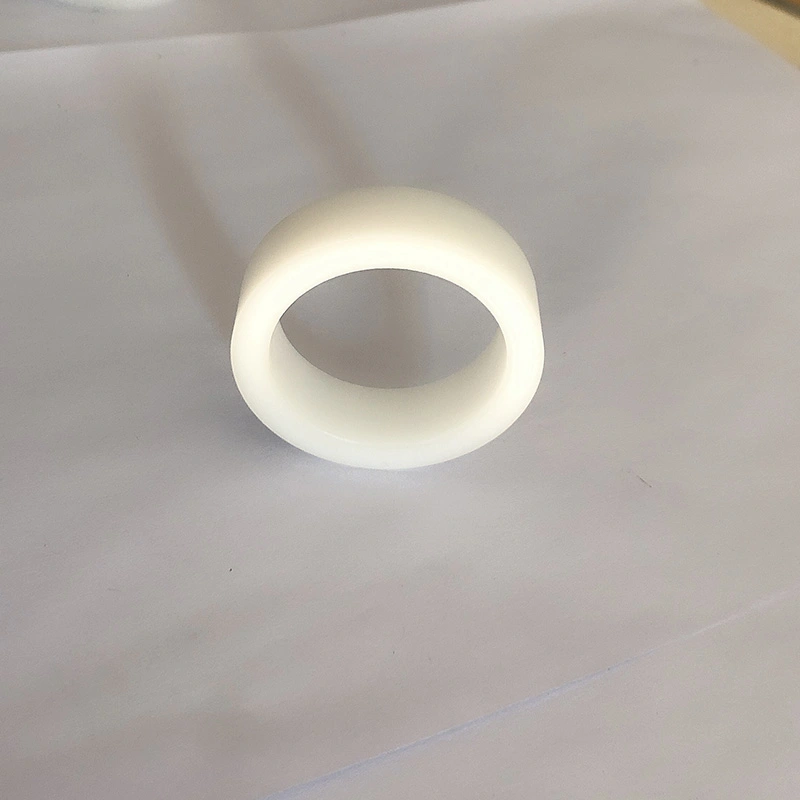

ガイドスリーブ

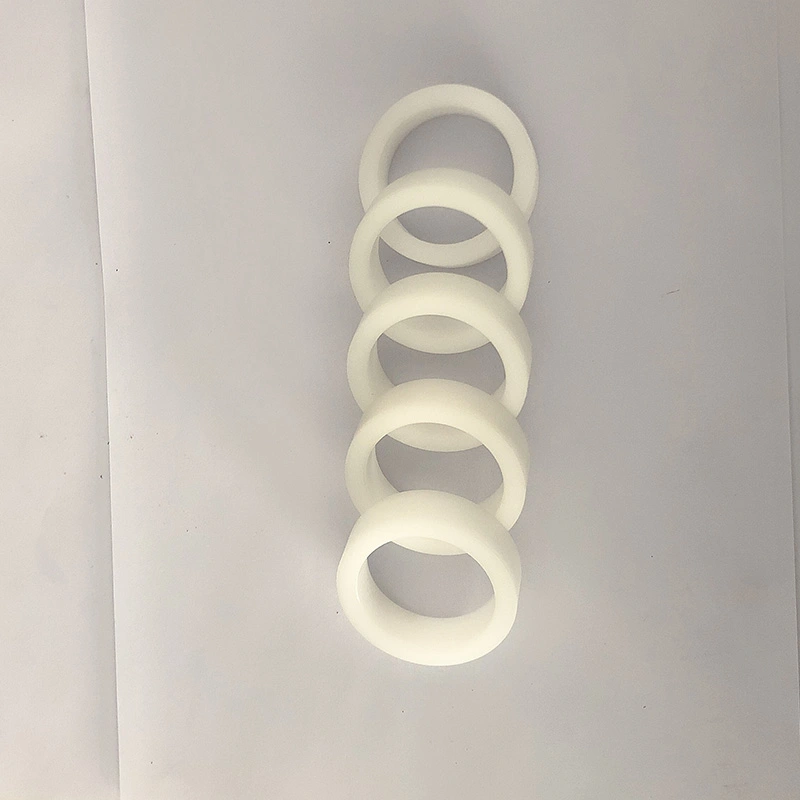

GFAIは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブであり、ダストプルーフ機能も備えています。ガイドスリーブGFIとGFAは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブです。


RCSF-1ガイドリングは、ベースとしてスチールプレートで作られており、中央に焼結された青銅の粉末、および表面上で丸いポリテトラフルオロエチレンと繊維の混合物が作られています。特徴:1。PTFEと繊維の混合物は0.01-0.03mmで、デュアル表面を保護するための転送フィルムを形成し、自己潤滑特性を備えています。 2。銅粉末層は0.2〜0.3mmで、耐荷重性と耐摩耗性、耐摩耗性、良好な熱伝導率があります。 3。低炭素鋼、良好な負荷をかける能力と熱伝導率を提供します。


RCFBタイプのブロンズガイドリングは、ベース材料としてCUSN8ブロンズで作られており、高い荷重をかける能力と良好な抵抗を備えた経済的なブッシングです。 RCFB090製品の作業面は通常のダイヤモンドオイルホールで覆われており、RCFB092製品の作業面は通常のオイルホールで覆われており、オイル貯蔵の役割を果たします。運動の開始時にオイルフィルムを形成する方が簡単で、それにより初期摩擦抵抗が減少します。


製品機能とアプリケーション:

注文例:

PTFEガイドテープの順序付け例RC1081—9.7x2.5

フェノールクロスガイドテープの順序付け例RC1082—9.7x2.5

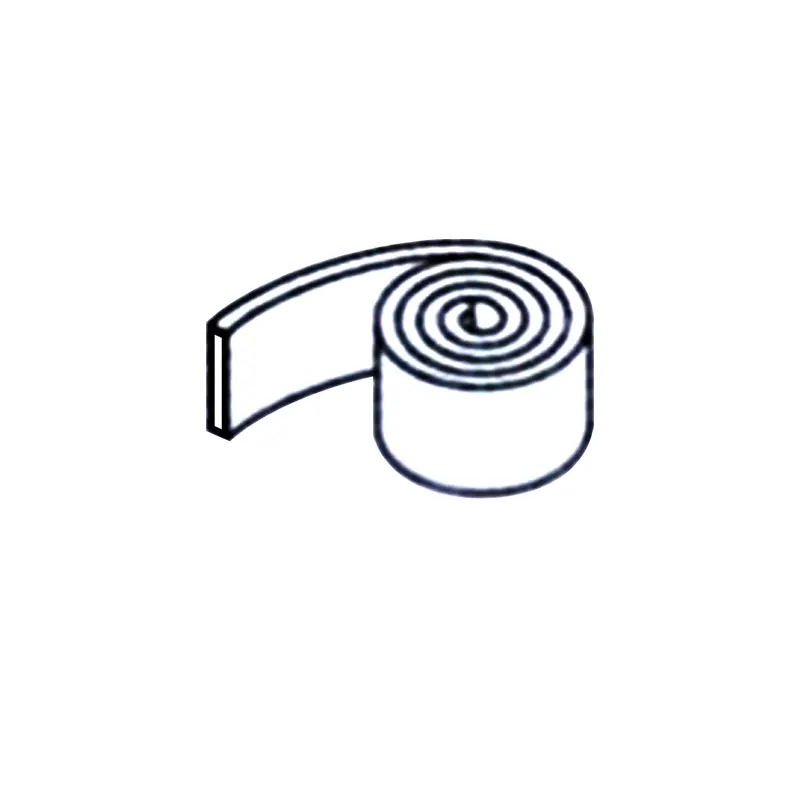

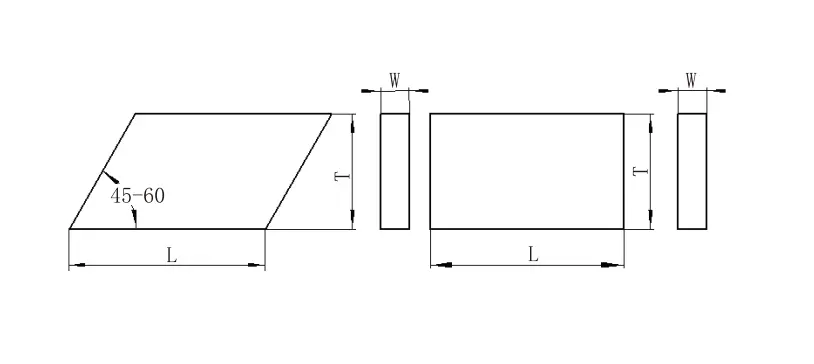

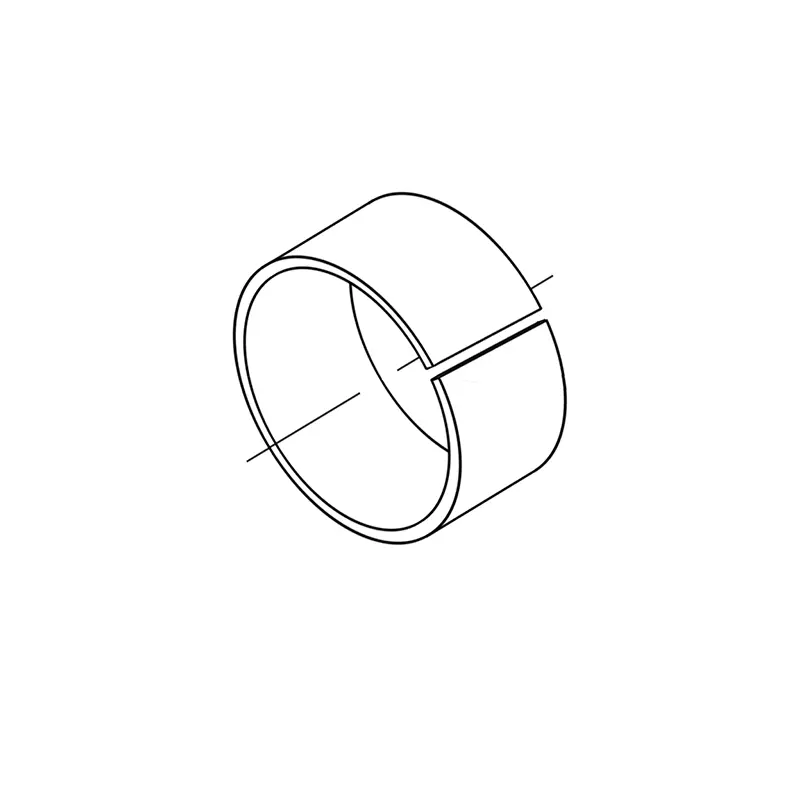

切断長の計算


シャフトの場合:l = 3.1(d+w)穴の場合:l = 3.1(d-w)

L ---リングの長さD ---シャフト直径D ---穴の直径W ---リングの厚さZ ---カットクリアランス

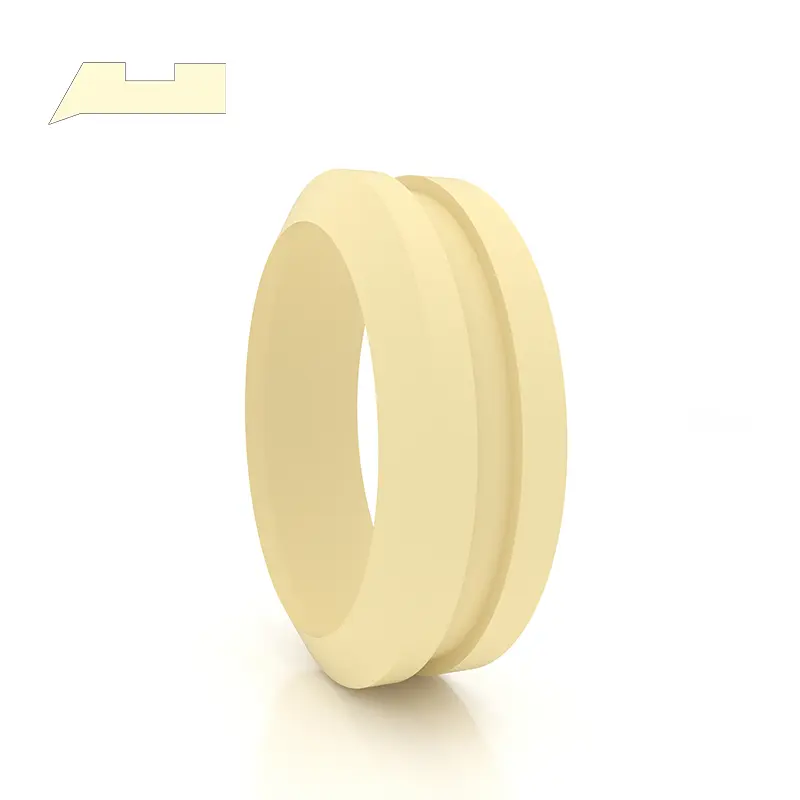

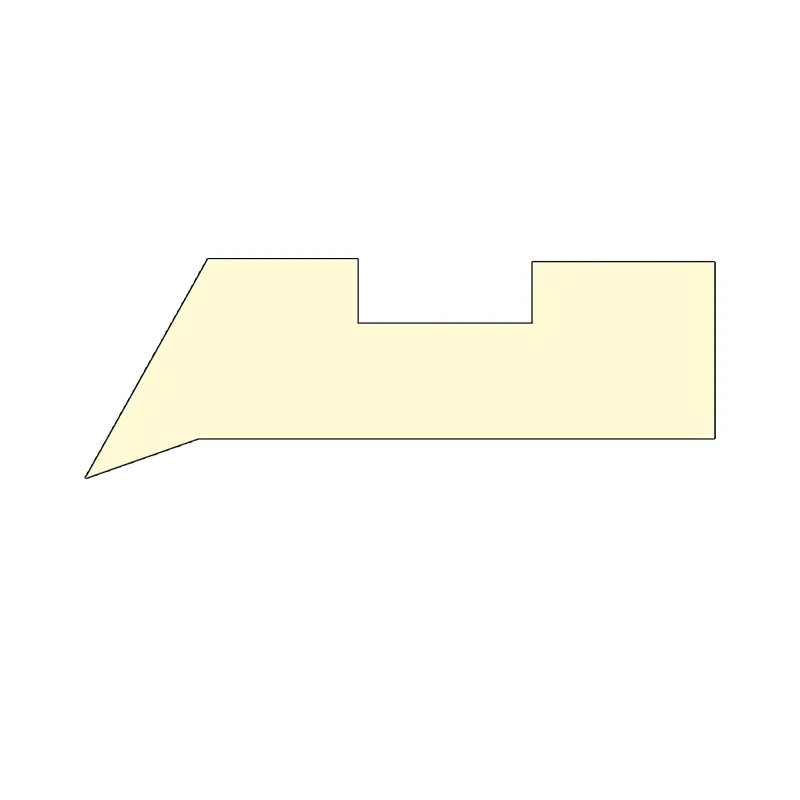

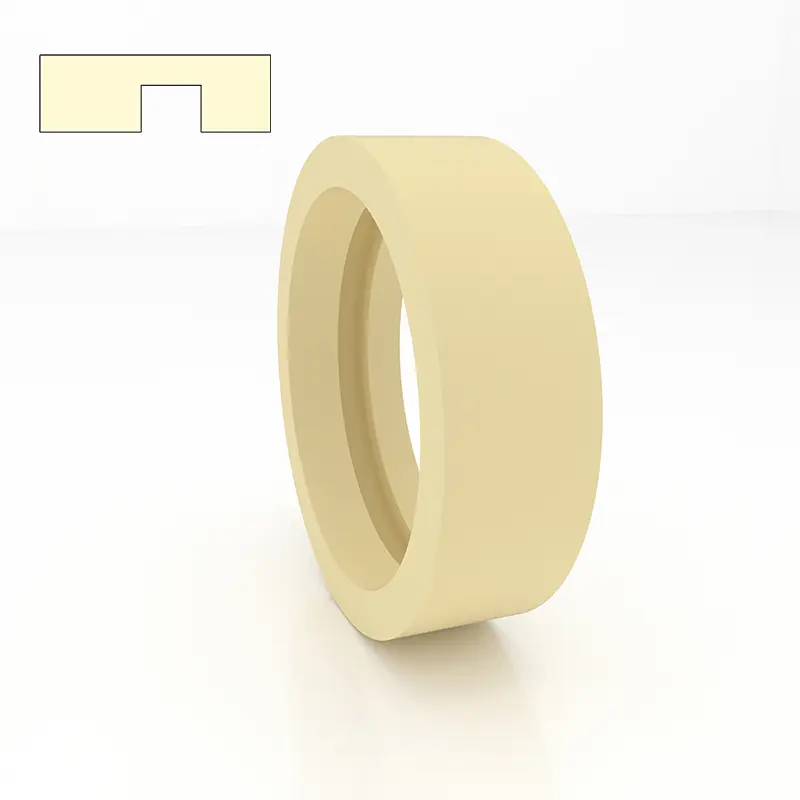

ガイドスリーブgfai

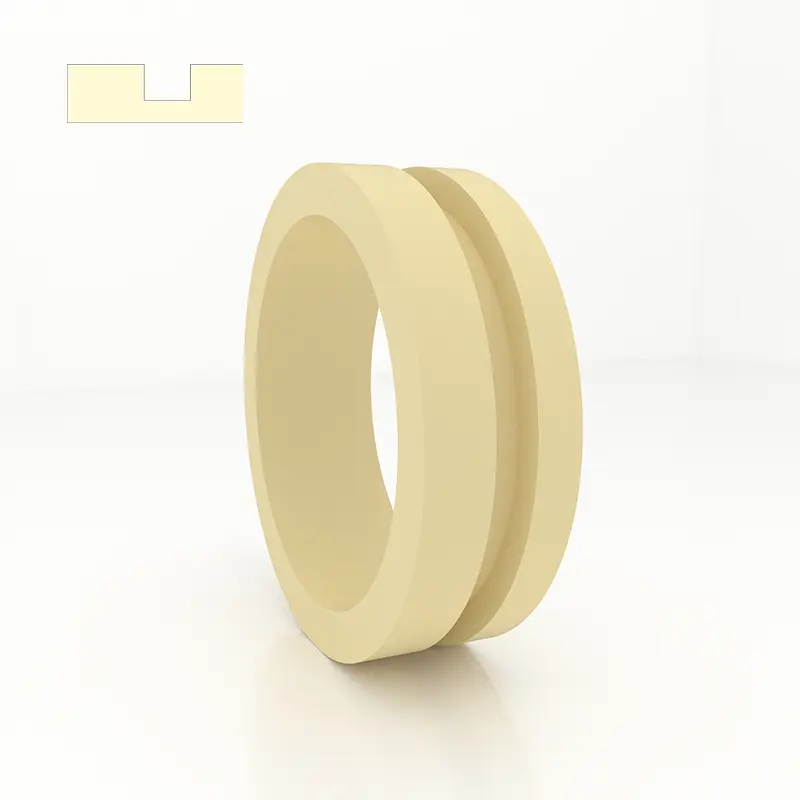

1。パフォーマンスと使用:ガイドスリーブGFAIは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブであり、ダストプルーフ機能を備えています。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+225°C(PTFEは120°を超えて使用されます)。

4。設計標準:設計と選択の際には、FAIシリーズのHunger Companyを参照してください。

5。マーキングと順序付け方法:ガイドスリーブGFAIには注文番号が付いています。例:GFAI-0600 PTFE

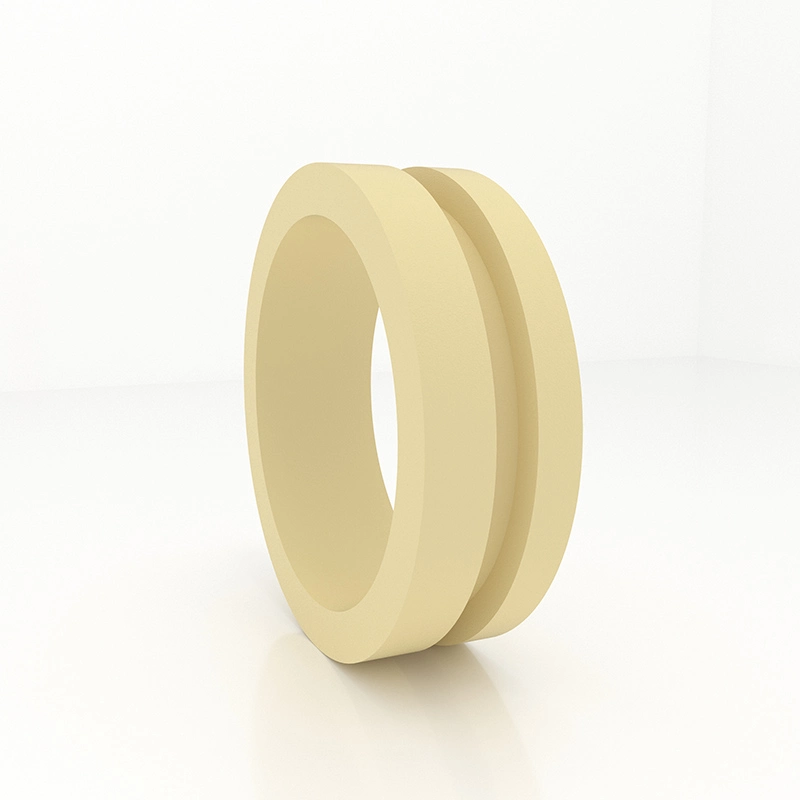

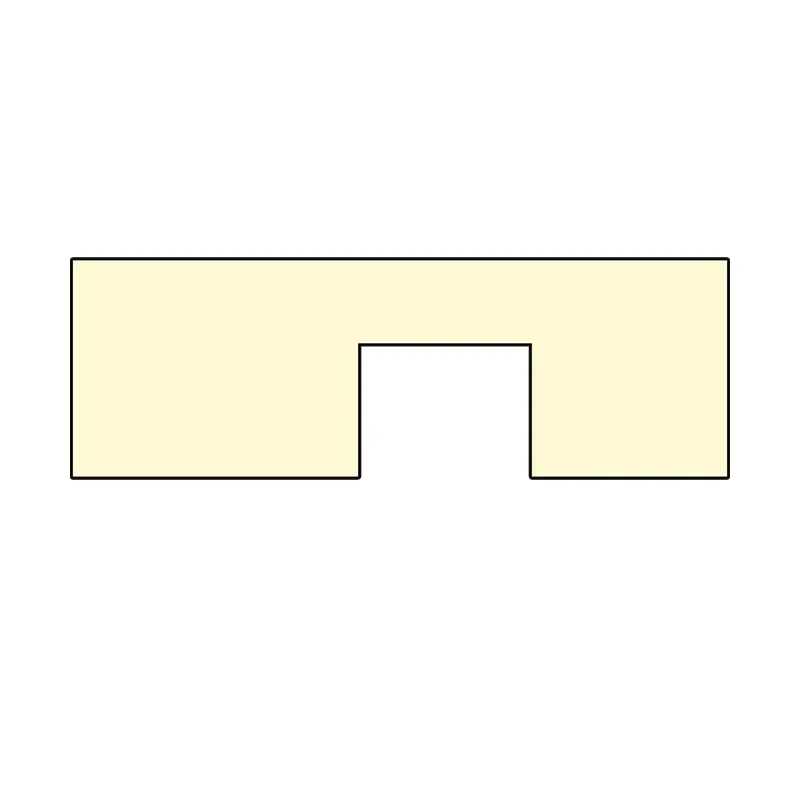

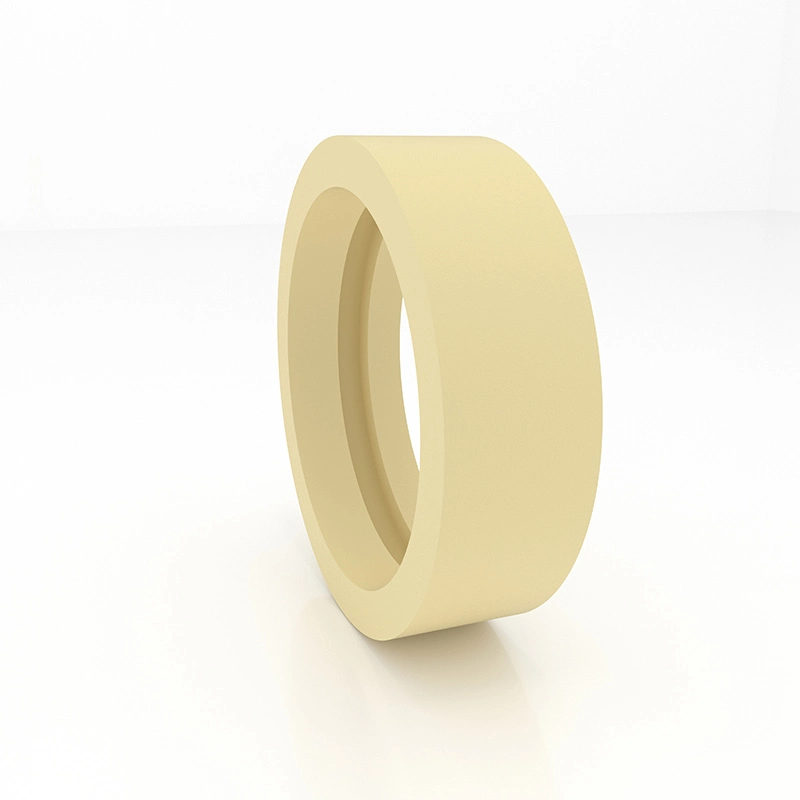

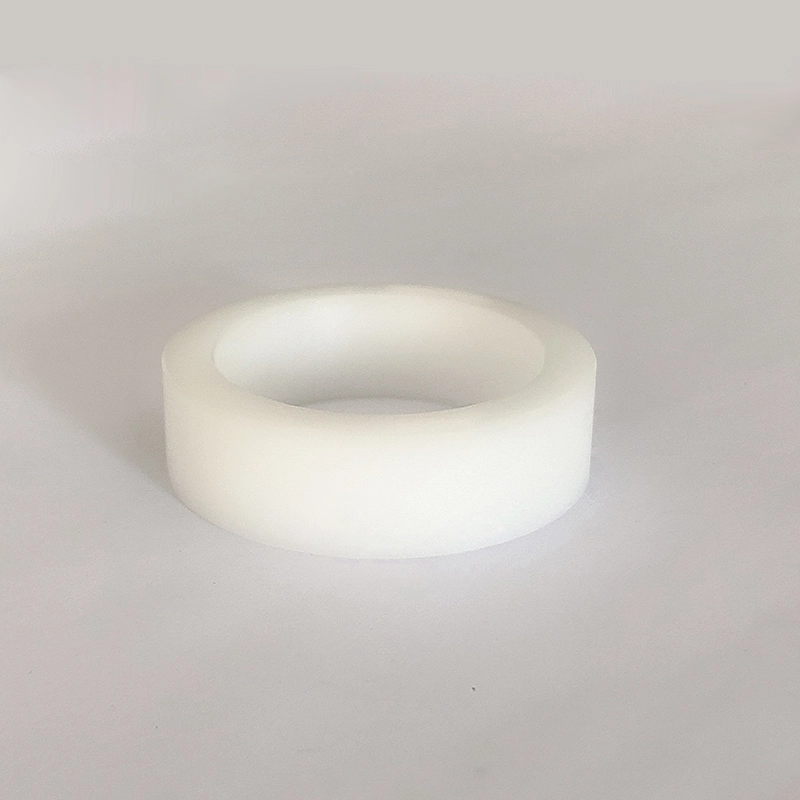

ガイドスリーブGFI

1。パフォーマンスと使用:ガイドスリーブGFIは、ピストンロッドをサポートおよびガイドするピストンロッド用のガイドスリーブです。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+255°C(PTFEは120°Cを超えて使用されます)

4。設計標準:設計と選択の場合は、HungerのFIシリーズを参照してください。

5。マーキングと順序付け方法:ガイドスリーブGFIには注文番号が付いています、例:GFI-0360 PA

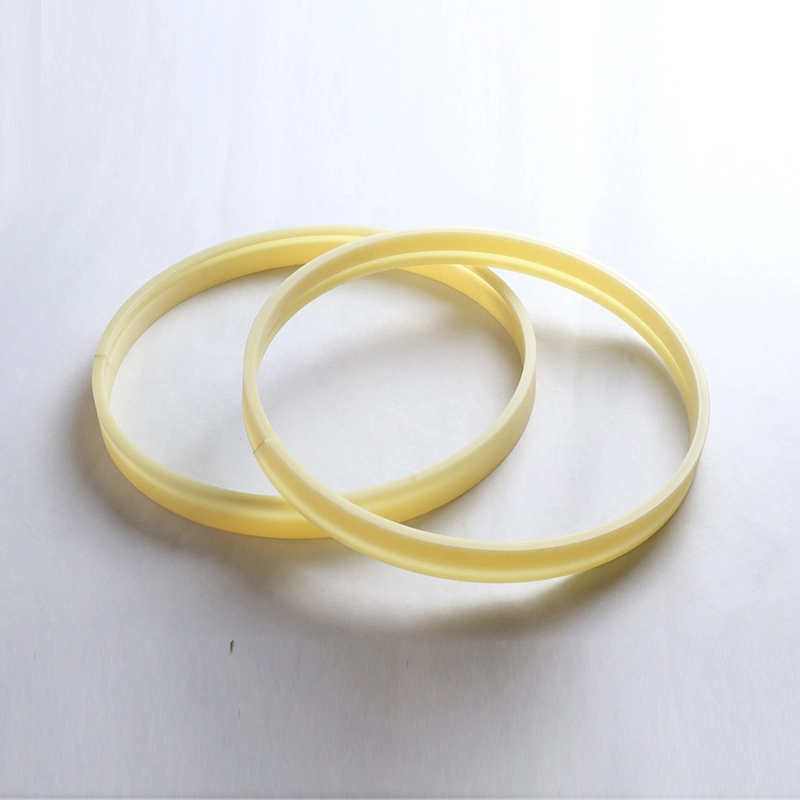

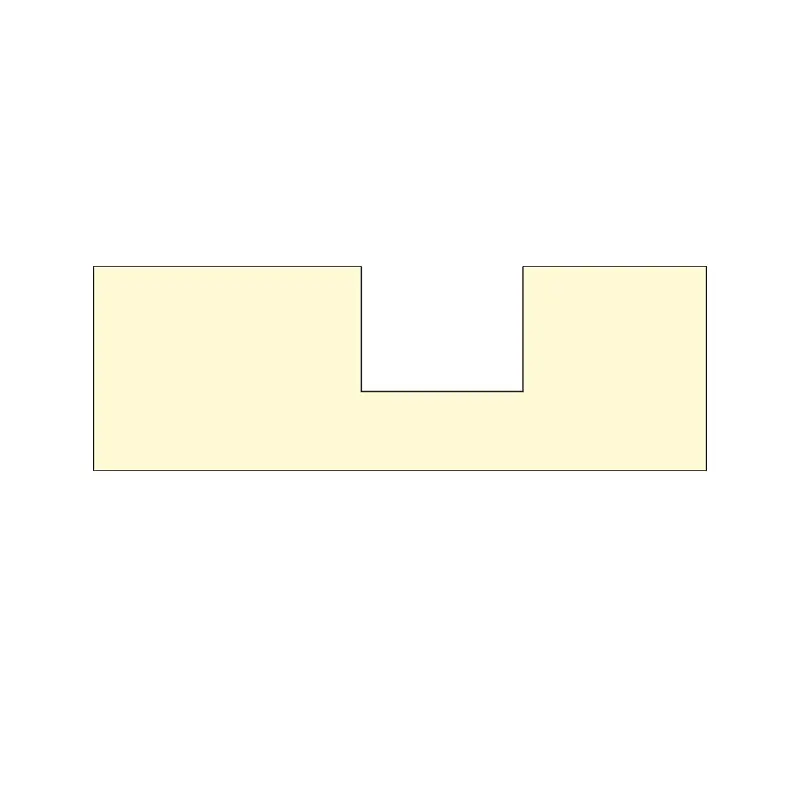

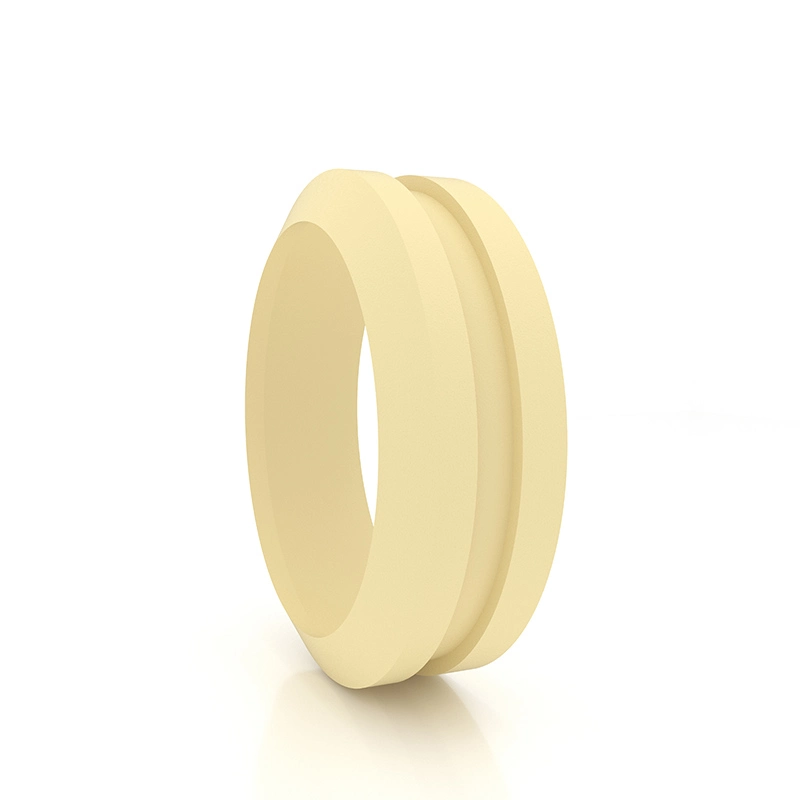

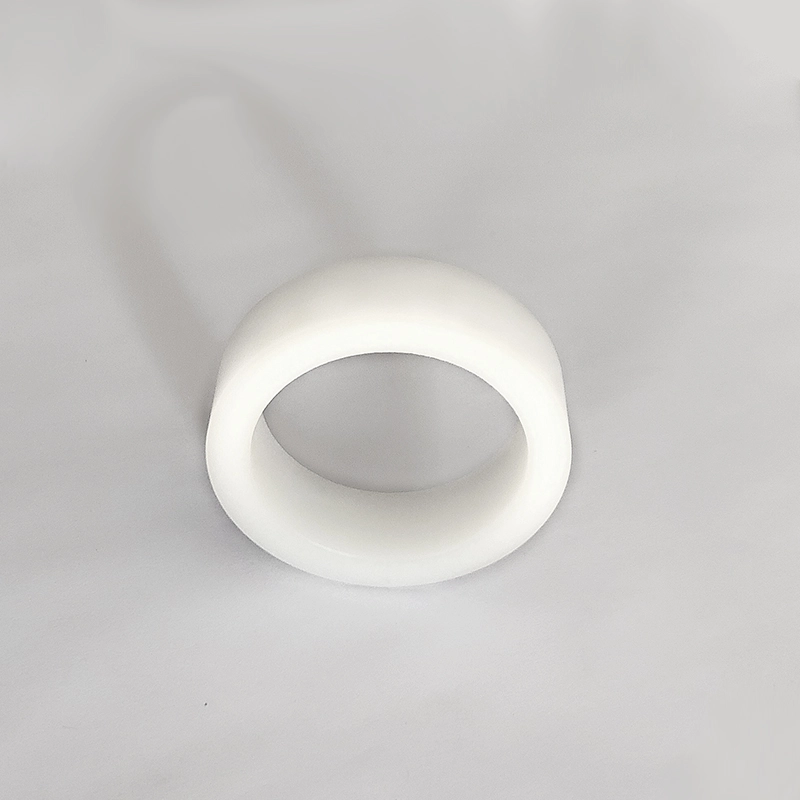

ガイドスリーブGFA

1。パフォーマンスと使用:ガイドスリーブGFAは、ピストンをサポートおよびガイドするピストン用のガイドスリーブです。

2。材料:ナイロンPA、ポリオキシメチレンPOMおよびポリテトラフルオロエチレンPTFE。

3。労働条件:作業温度:-55〜+255°C(PTFEは120Cを超えて使用されます)

4。設計標準:設計と選択の場合は、HungerのFAシリーズを参照してください。

5。マーキングと注文方法:ガイドスリーブGFAには注文番号が付いています、例:GFA-0560 PA

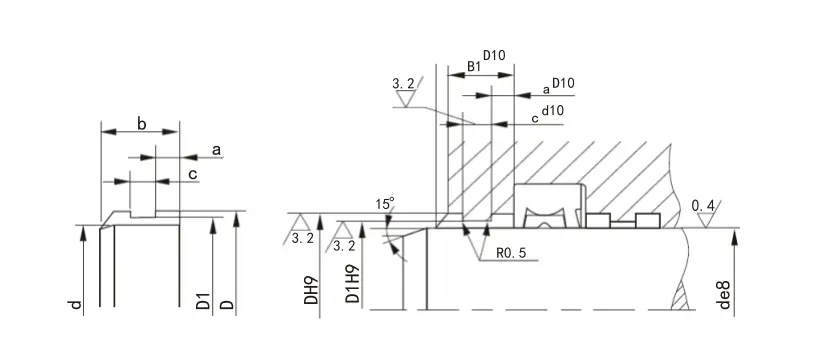

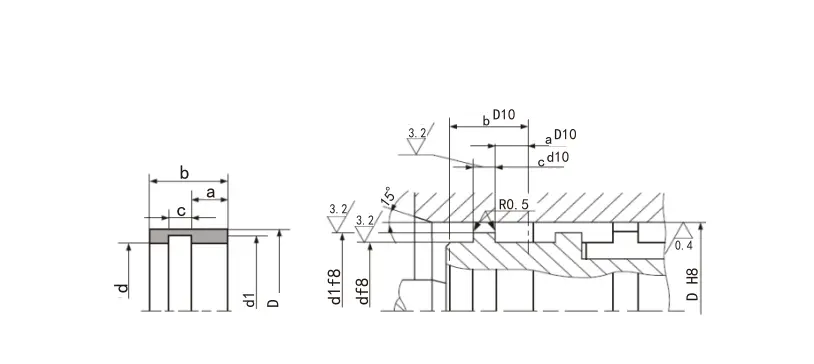

6。構造デバイス:

仕様:

モデル 溝の幅
H+0.2
厚さ
T-0.05
厚さt
T-0.05
厚さ
T-0.05
厚さ
T-0.05
厚さ
T-0.05
RC1081/1082-4.2 4.2 1 1.55 2 2.5 -
RC1081/1082-5.6 5.6 1.55 2 2.5 - -
RC1081/1082-6.3 6.3 1.55 2 2.5 - -
RC1081/1082-8.1 8.1 1.55 2 2.5 - -
RC1081/1082-9.7 9.7 2 2.5 3 3.5 4
RC1081/1082-1​​2.7 12.7 2 2.5 3 3.5 4
RC1081/1082-1​​5 15 2 2.5 3 3.5 4
RC1081/1082-20 20 2 2.5 3 3.5 4
RC1081/1082-25 25 2 2.5 3 3.5 4
RC1081/1082-30 30 2 2.5 3 3.5 4
RC1081/1082-35 35 2 2.5 3 3.5 4
注:Boldfaceシリーズは一般的に使用されています。必要な製品がこのテーブルにない場合は、お問い合わせください。

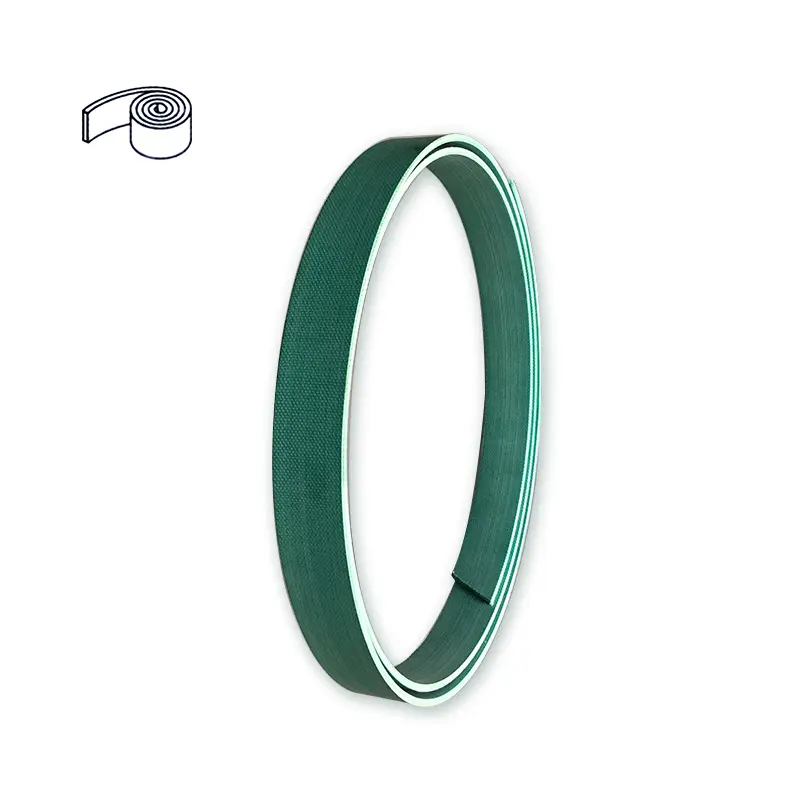

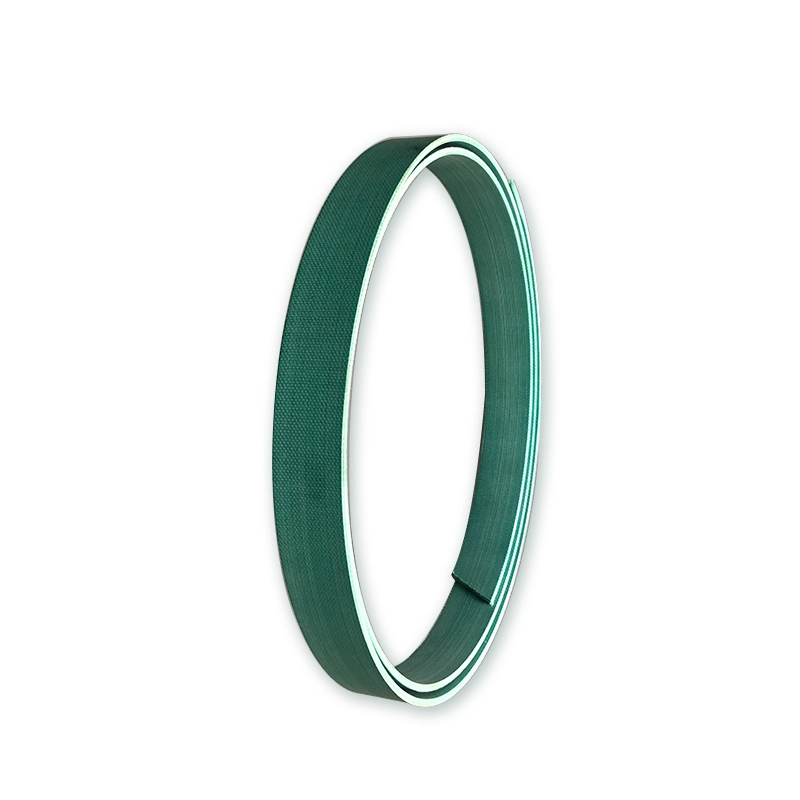

布強化フェノールサポートリング(ベルト)
サポートリングは、油圧シリンダーの重要な基本コンポーネントです。世界のスライディングリングの組み合わせシールとソフトベアリング構造の開発に適応するために、当社は布強化フェノールサポートリング(ベルト)の開発に成功しました。長年の実際の使用は、この製品が同様の外国製品の品質レベルに到達またはそれを超えており、ユーザーから広く称賛されていることを示しています。表1から4は、当社が製造したサポートリング(ベルト)のパフォーマンステーブルです。


表1サポートリングとbusak+シャンバ製品の物理的特性の比較
サンプルソース リングの厚さ(mm)をサポートする 圧縮強度(MPA) 油抵抗性重量変化率油圧油(70±2℃*24H) 壊れた強さ(MPA) 層間の接着(kN/m)
ファッション+シャンバ 2.48 338.9 2.83 35.6 1.2
私たちの製品 2.48 425 0.90 37.0 2.9
2.48(グラファイト付き) 390 0.63 36.4 2.08
表2油圧シリンダーサポートリングのパフォーマンスインデックス
サンプルの品種 私たちの製品 オーコット できた ① duratec900 ① Turcite47 ② mt64/5b nokwr (日本語) POM変更 ポリオキシメチレン 猫(私たち)
測定値 必要なインジケーター
圧縮強度(MPA) 350以上 330以上 350以上 280以上 ≥50 ≥270 ≥150 80以上 ≥217
注:Busak+Shamba Company②MerkelCompany 表3強度インデックス
サンプルの品種 私たちの製品 オーコット できた ① duratec900 ① Turcite47 ② mt64/5b nokwr (日本語) POM変更 ポリオキシメチレン 猫(私たち)
測定値 必要なインジケーター
圧縮強度(MPA) 350以上 330以上 350以上 280以上 ≥50 ≥270 - 80以上 ≥217
注:Busak+Shamba Company②MerkelCompany 表4乾燥摩擦およびオイルの滴下条件下での製品とOrkot TLGの摩擦係数
ユニットあたりの荷重接触長w(n/mm) hertzコンタクトリレー(n/mm2) 摩擦係数
乾燥摩擦状態 オイルドリップ潤滑状態
私たちの製品 Orchot TLG 私たちの製品 Orchot TLG
5.9 22.0 0.054 0.066 0.057 0.079
29.0 48.7 0.052 0.067 0.056 0.081
44.4 60.3 0.045 0.071 0.055 0.088
59.8 69.8 0.021 0.073 0.053 0.087
75.2 78.3 0.020 0.075 0.052 0.085

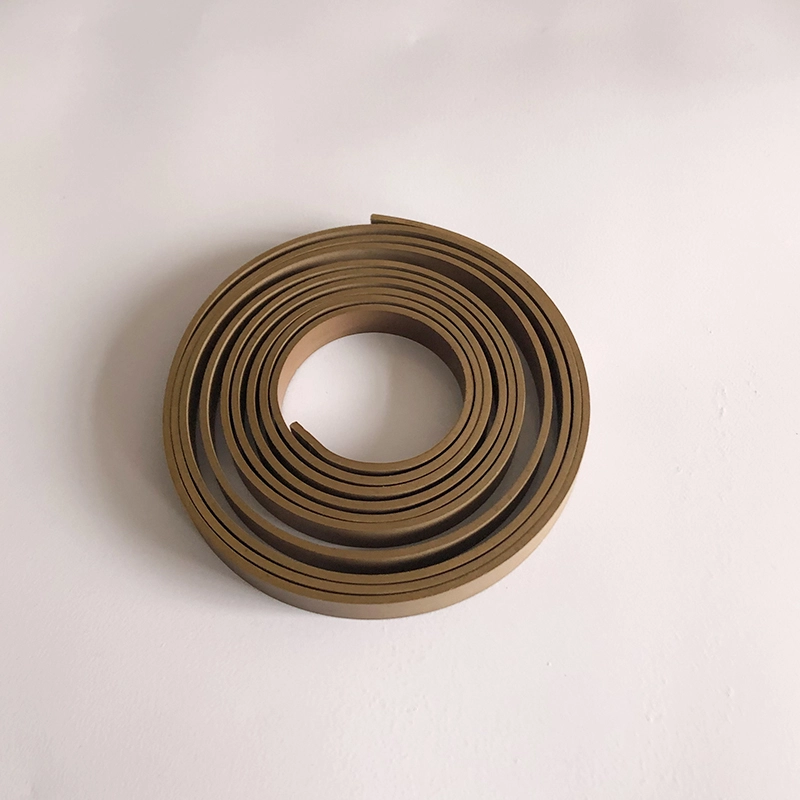

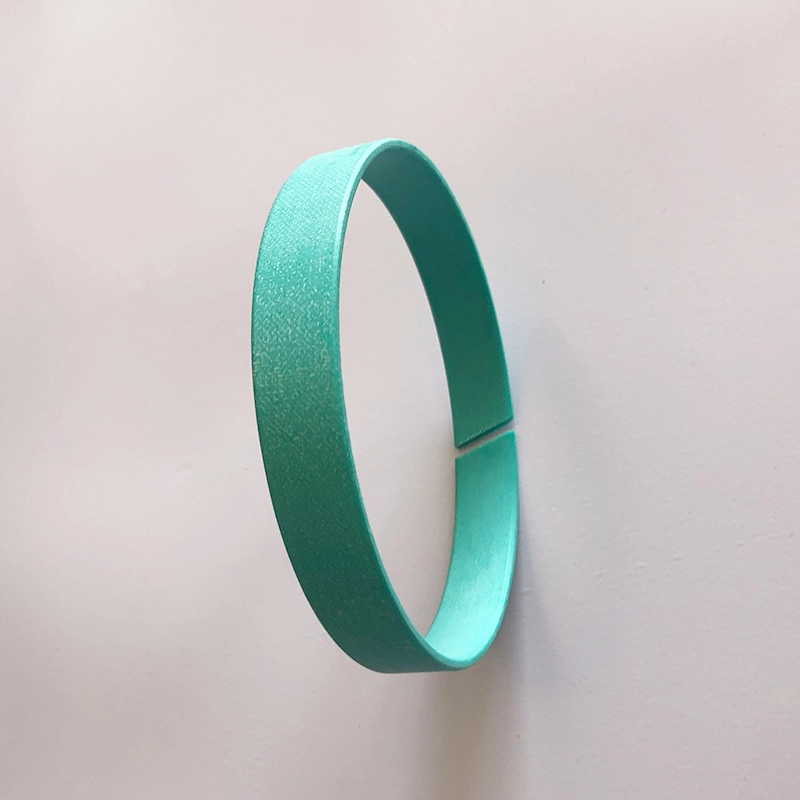

PTFE耐摩耗性ベルト(リング)
材料 PTFE+ブロンズ
供給 ロール(通常は約20メートル/ロール)または必要な長さまでカット
利点 1。低摩擦、忍び寄ることも噛むこともありません。
2。十分な潤滑なしでうまく機能できます。
3。さまざまなメディアに耐性があり、優れた化学物質の安定性。
4.耐摩耗性のリングに埋め込まれた硬いオブジェクトに対応でき、シリンダーとシールを引っ掛ける硬いオブジェクトを減らすことができるため、重荷状況では、複数の耐摩耗性のリングを使用します。
5。また、高速および光負荷の状況では耐摩耗性が良好なので、最も広く使用されている耐摩耗性のリングです。
6.サイズの制限はありません。大きな直径の状況で使用できます。
温度 -60〜+200℃
最高速度 15m/s
最大押し出し強度 15n/mm2(20°)
7.5n/mm2(80°)
5n/mm2(120°)


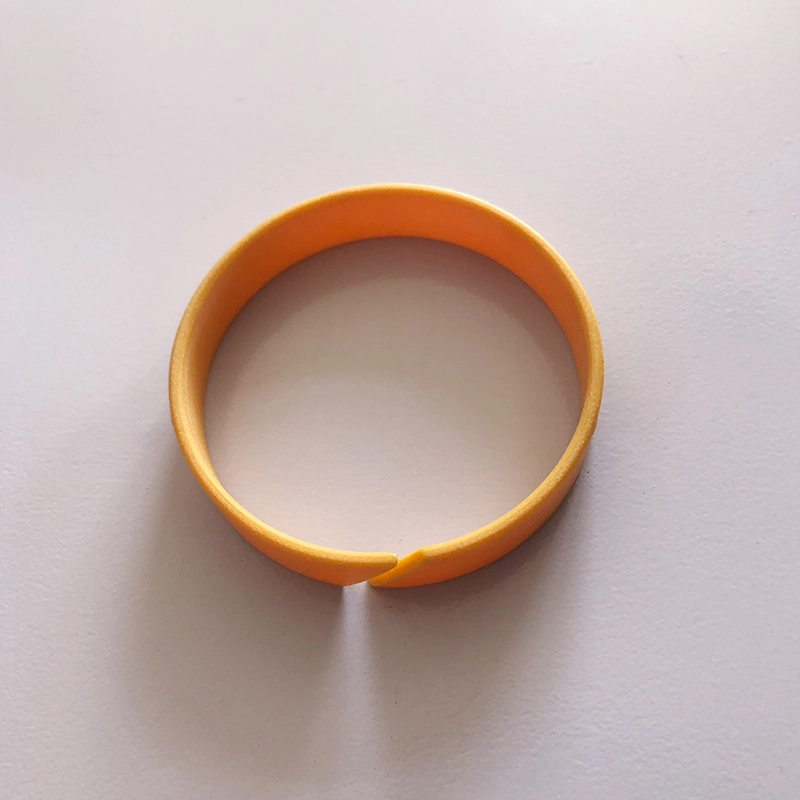

RCSピストンロッド用の非金属ガイドリング

RCTピストン用の非金属ガイドリング

油圧シリンダーで走るピストンまたはピストンロッドの場合、摩耗リングには正確なガイド効果があり、放射状の力を吸収できます。同時に、摩耗リングは、油圧シリンダーのスライド部品の金属接触を防ぐことができます。メタルウェアリングと比較して、非金属摩耗リングには多くの利点があります。その中でも、布補強性フェノールおよびPTFEガイドリングは、オンサイトカッティングタイプとすぐに使用できるタイプで利用できます。

1。耐摩耗性が良好です

2。金属間の接触を避けてください

3。機械的振動を抑制できます

4.摩耗リングの途切れ効果により、大きな放射状クリアランスが許可されています

5.シンプルな溝、インストールが簡単です

6.上記の利点に基づく低メンテナンスコスト、それは広く使用されています

素材:

1。ポリテトラフルオロエチレンPTFE3(一般的な材料)、PTFE4(水などの低粘度媒体に適している)、PTFE1(空気圧などの低摩擦要件)

2。ポリオキシメチレンPOMまたはナイロンPAおよびその修正材料

3。ホルムアルデヒド樹脂 +強化繊維PRIF


異なる材料の荷重含有能力の比較表(参照)

材料 負荷容量max(n/mm2)
PTFEで満たされた銅粉末 15(20°C); 7.5(80°C); 5(120°C)
布でフェノール 90(60°C); 40(80°C)
ポリオキシメチレンまたはナイロン 25(60°C); 15(80°C)
ポリオキシメチレンまたはナイロンが満たされています 40(60°C); 30(80°C)
溝の表面品質
滑らかさ rtmax(μm) RA(μm)
スライド面 ≤2.5 0.05-0.3
溝の底 ≤10 ≤2
溝側 ≤15 ≤3

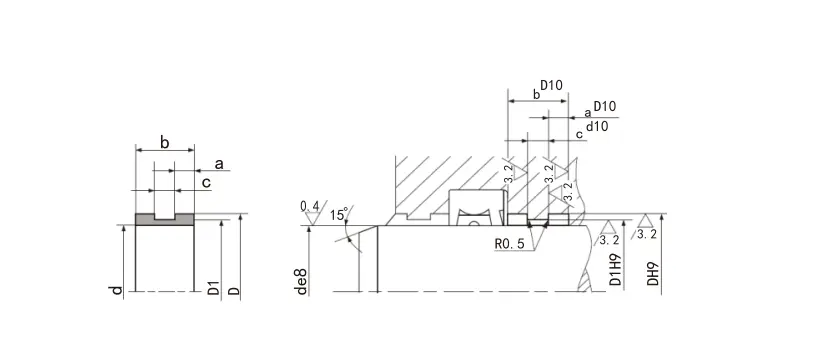

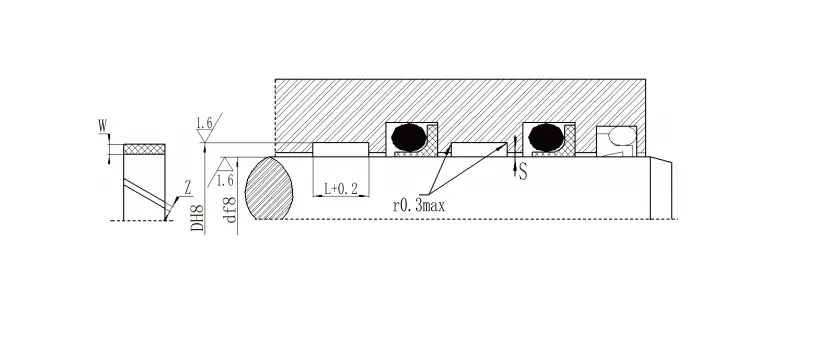

ピストンロッドガイドリング仕様シリーズ

ロッドの直径 一番下の直径 溝の幅 厚さ ギャップ
ロッドの直径 一番下の直径 溝の幅 厚さ ギャップ
D F8/H9 D H8 L+0.2 W Z D F8/H9 D H8 L+0.2 W Z
8-20 D+3.1 2.5 1.55 1-2 200-999.9 D+5 25 2.5 8-33
10-50 D+3.1 4 1.55 1-3 1000-4200 D+5 25 2.5 33-134
15-140 D+5 5.6 2.5 2-5 280-999.9 D+8 25 4 10-33
20-220 D+5 9.7 2.5 2-9 1000-2200 D+8 25 4 33-70
80-400 D+5 15 2.5 4-15





RCSF-1自己潤滑ガイドリングパラメーター
パラメーター RCSF-1 RCSF-1D RCSF-1B RCSF-1S
リードフリーブッシング 油圧特別なスリーブ ブロンズベースブッシング ステンレス鋼の腐食耐性スリーブ




最大ベアリング圧力(動的) 140n/mm² 140n/mm² 140n/mm² 140n/mm²
最大ベアリング圧力(静的) 250n/mm² 250n/mm² 250n/mm² 250n/mm²
振動モーション 60n/mm² 60n/mm² 60n/mm² 60n/mm²
最大スライド速度(オイル潤滑剤) <2m/s <2m/s <2m/s <2m/s
係数摩擦μ 乾燥摩擦 0.04〜0.2 0.04〜0.18 0.03〜0.18 0.04〜0.2
オイル潤滑 0.02〜0.08 0.02〜0.08 0.02〜0.08 0.02〜0.08
最大PV値(ドライ) 3.6n/mm².m/s 3.8n/mm².m/s 4.3n/mm².m/s 3.6n/mm².m/s
最大PV値(オイル) 30n/mm².m/s 30n/mm².m/s 30n/mm².m/s 30n/mm².m/s
動作温度 -195℃〜+280℃ -195℃〜+280℃ -195℃〜+280℃ -195℃〜+280℃
熱伝導率 42W/M.K 42W/M.K 42W/M.K 42W/M.K
線形膨張係数 11*10-6/k 11*10-6/k 18*10-6/k 15*10-6/k
RCFBタイプブロンズガイドリングパラメーターテーブル
パラメーター RCFB090 RCFB092 RCFB09G




密度 8.9g/cm³ 8.9g/cm³ 8.9g/cm³
圧縮強度 470N/mm² 470N/mm² 470N/mm²
熱伝導率 60W/M.K 60W/M.K 58W/M.K
線形膨張係数 18.5*10-6/k 18.5*10-6/k 18.5*10-6/k
硬度 90〜120HB 90〜120HB 90〜120HB
伸長 55% 55% 55%
材料名 cusn8p cusn8p cusn8p
その他のオプションの資料 CUSN6.5P CUSN6.5P CUSN6.5P
