ピストンとピストンロッドの油圧シールは、油圧シールのクラスの統一された名前ですが、実際には多くの異なるモデルを細分化しており、異なるモデルの特性と焦点も異なります。プロのメーカーとして、私たちはあなたを紹介させてとてもうれしいです。もちろん、他のカスタマイズされたニーズがある場合は、より深い理解のために私たちに連絡することもできます。

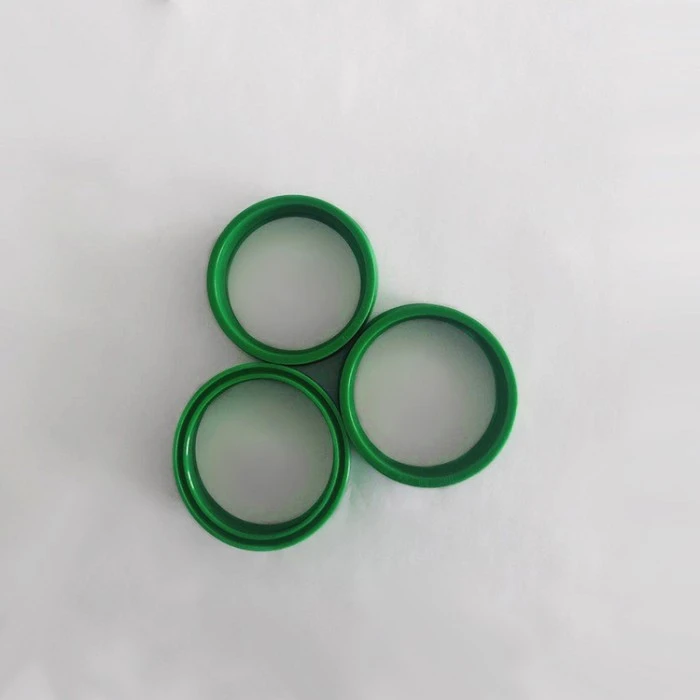

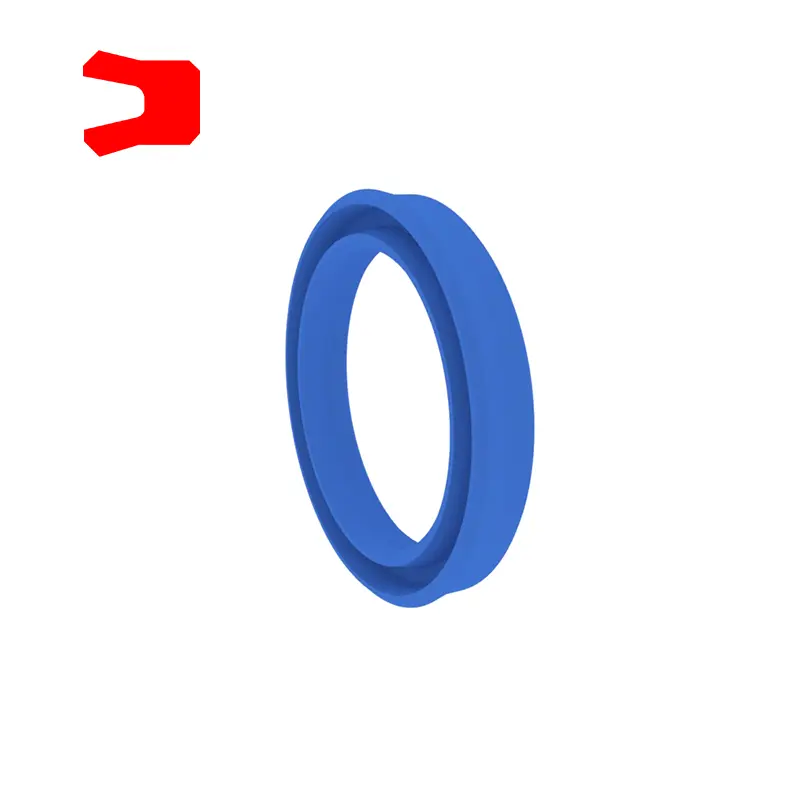

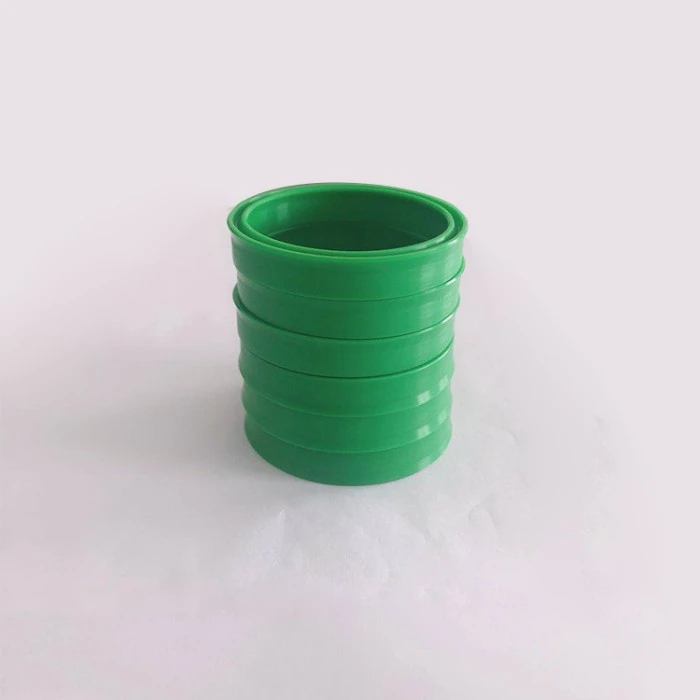

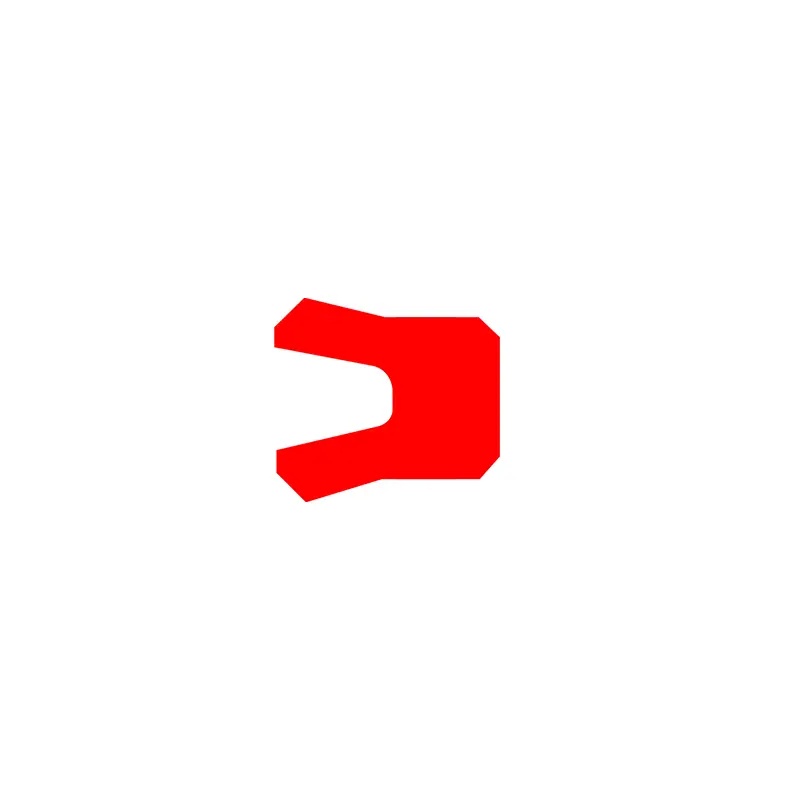

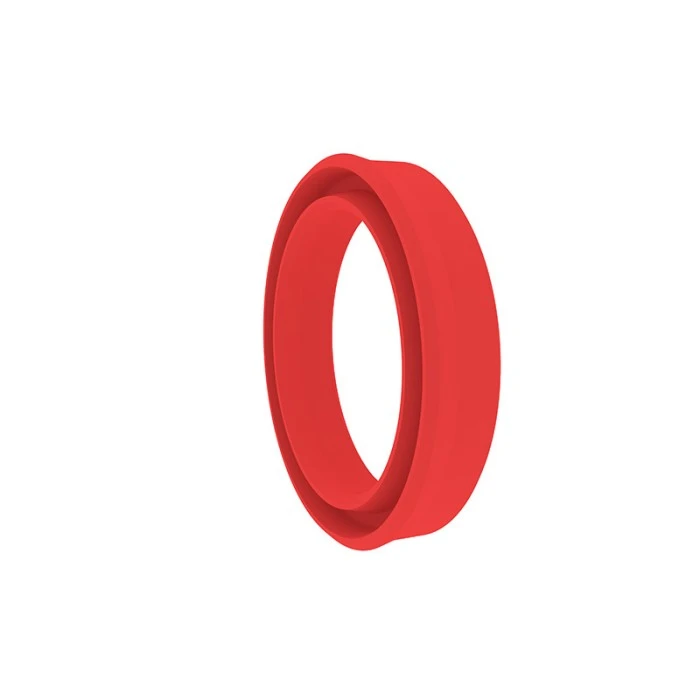

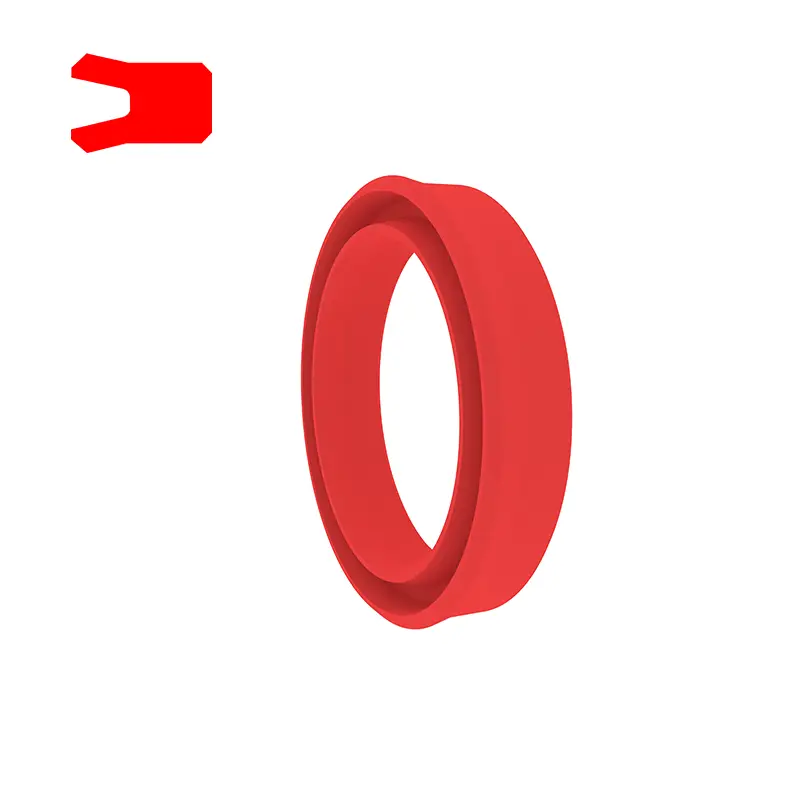

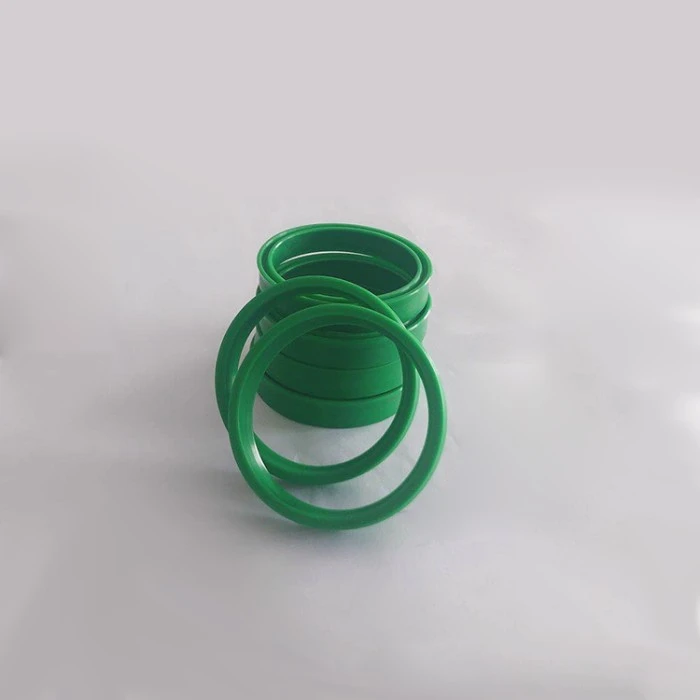

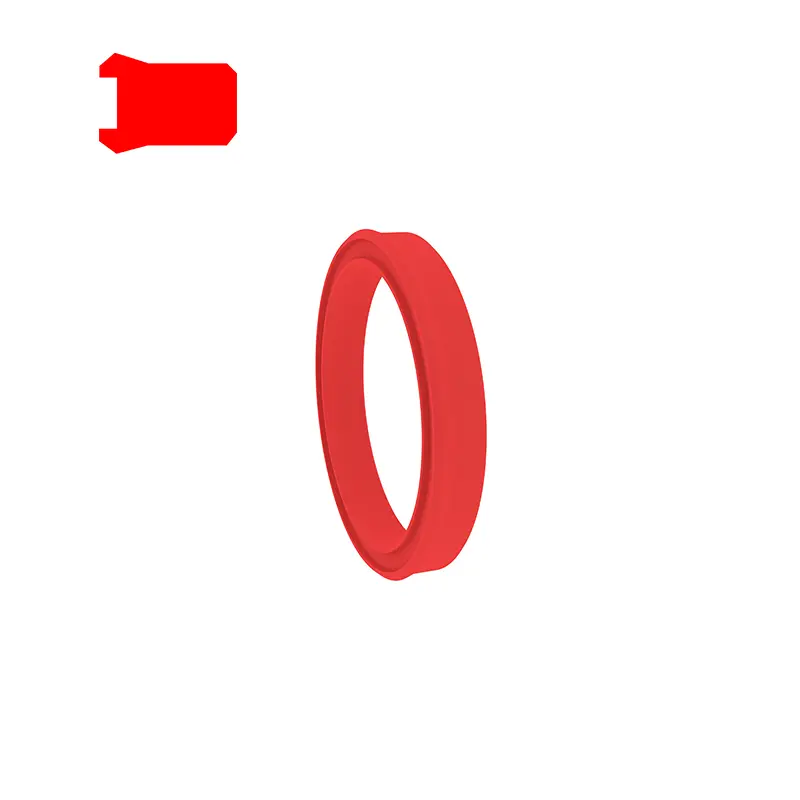

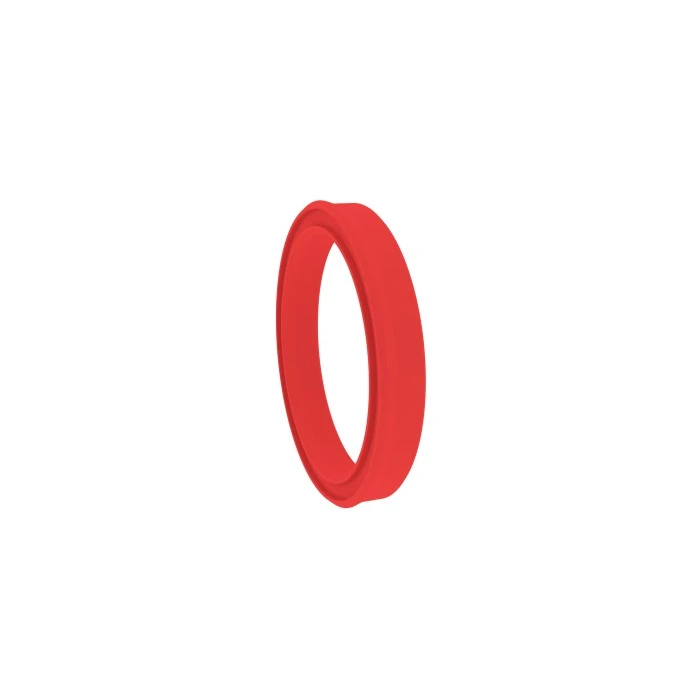

UN-TYPEシールは、歩行機械、軽度の工業機械、農業機械、クレーン、自動車、林業機械、鉱業機械などで使用されるピストンまたはピストンロッドで特別に使用される対称シールです。

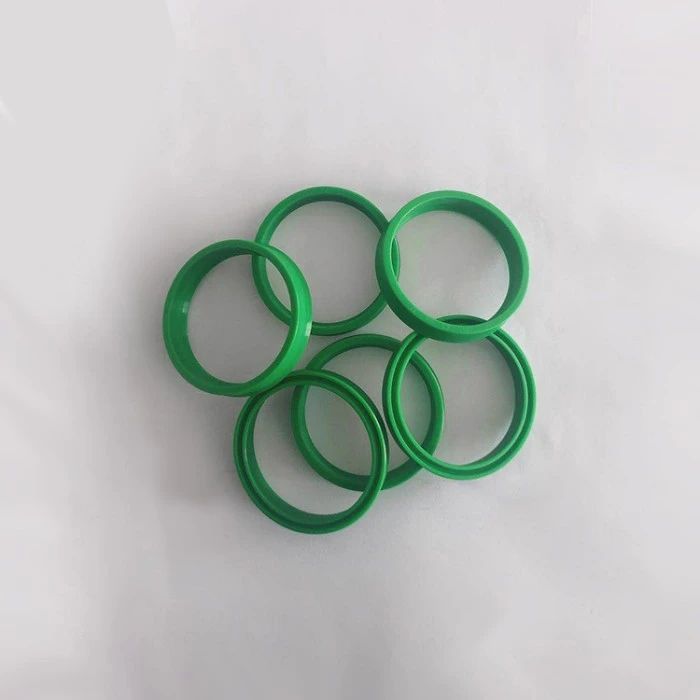

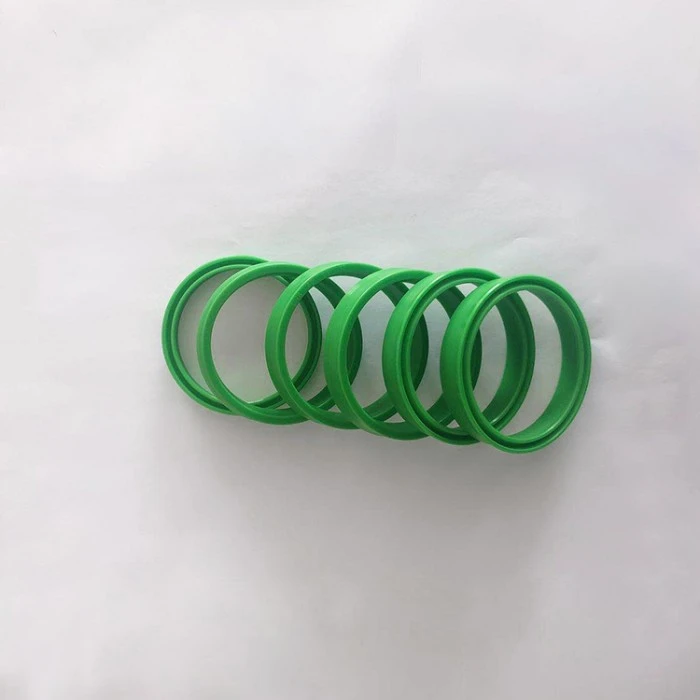

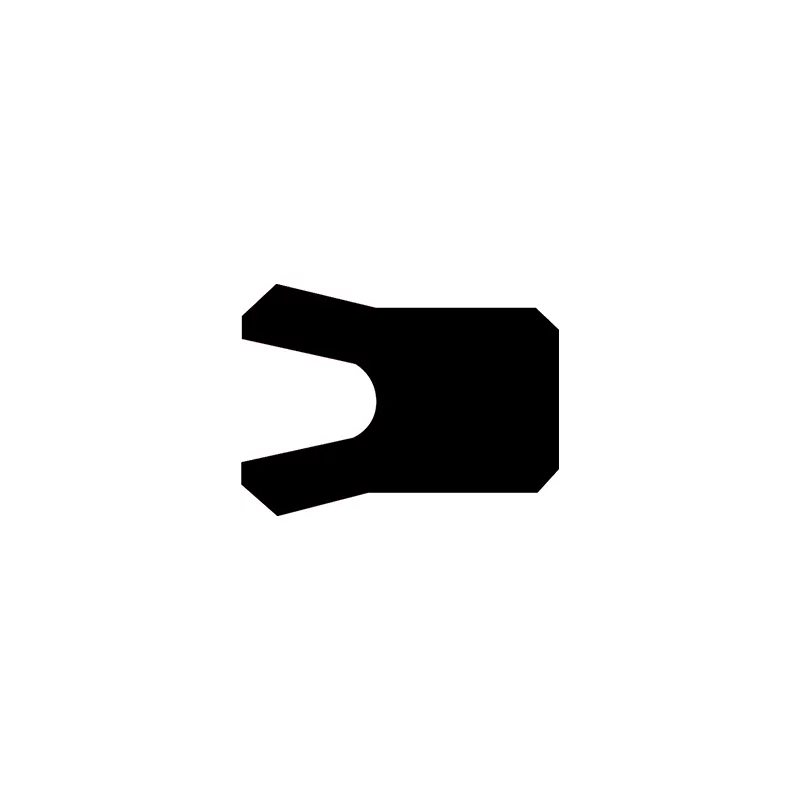

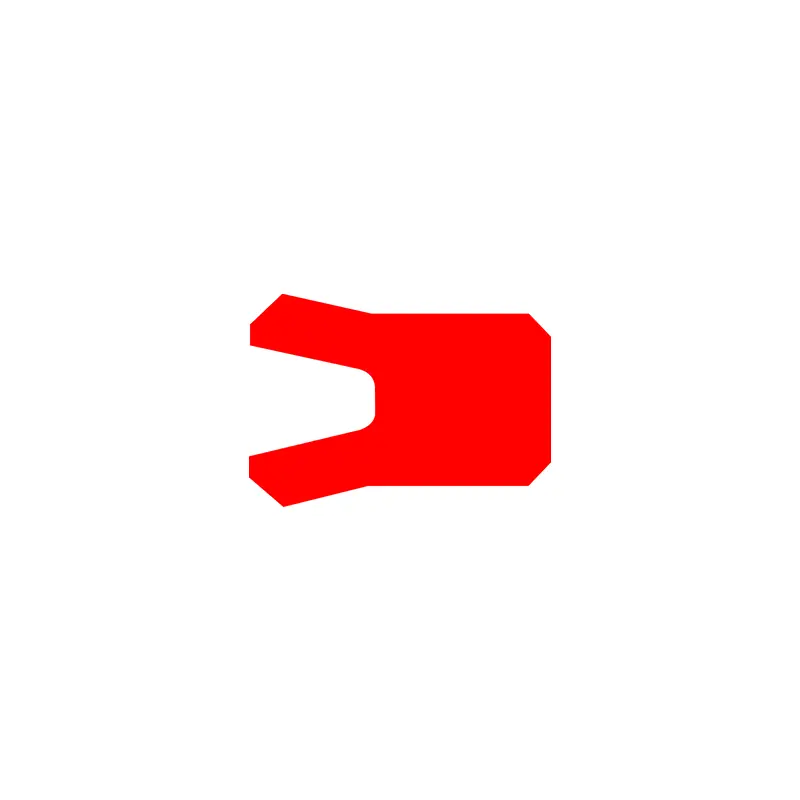

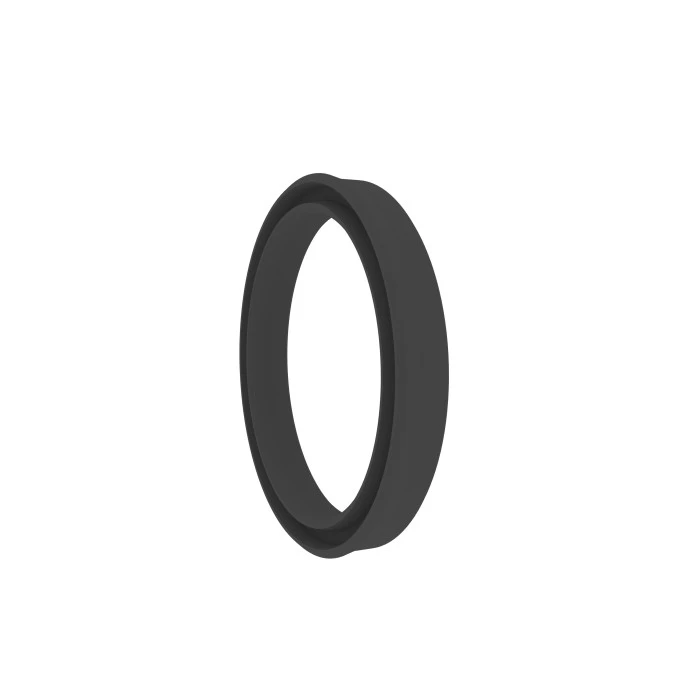

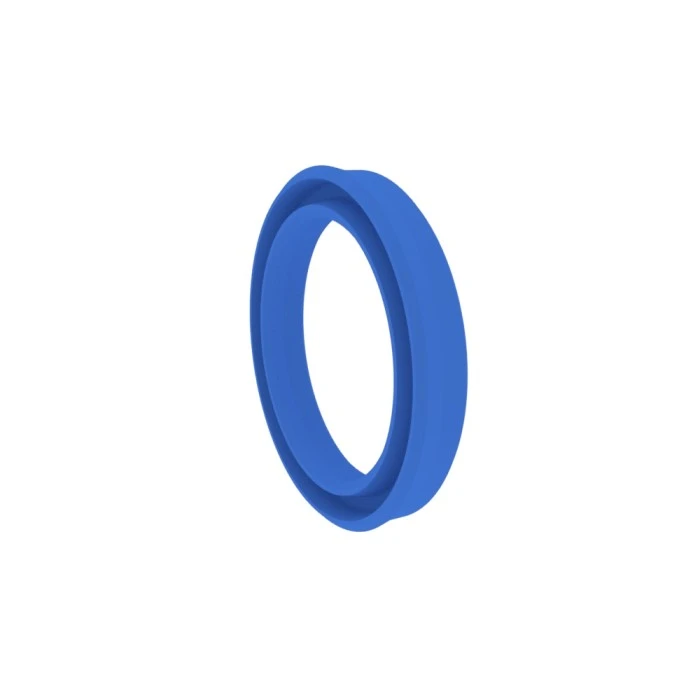

UHSタイプのシールは、穴とシャフトの両方の対称シールであり、積分溝に設置できる断面が小さくなります。 16〜32MPa未満で使用すると、根に保持リングが必要です。

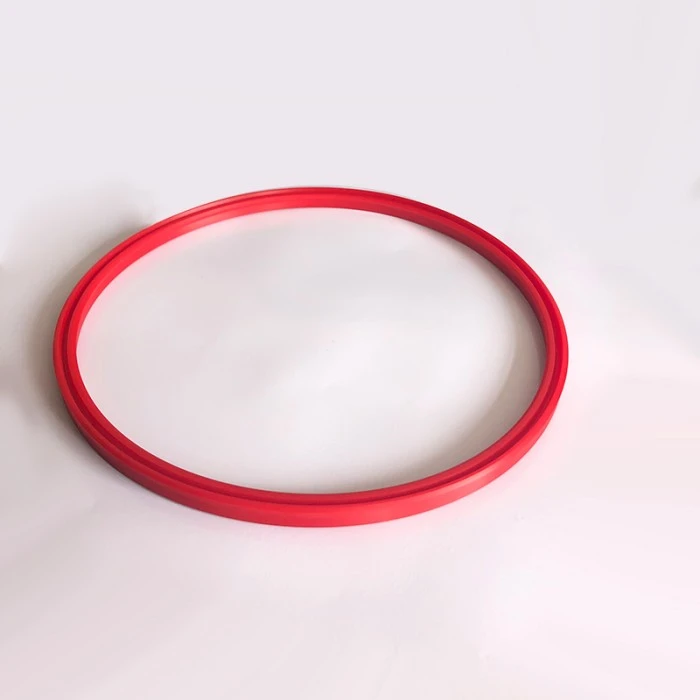

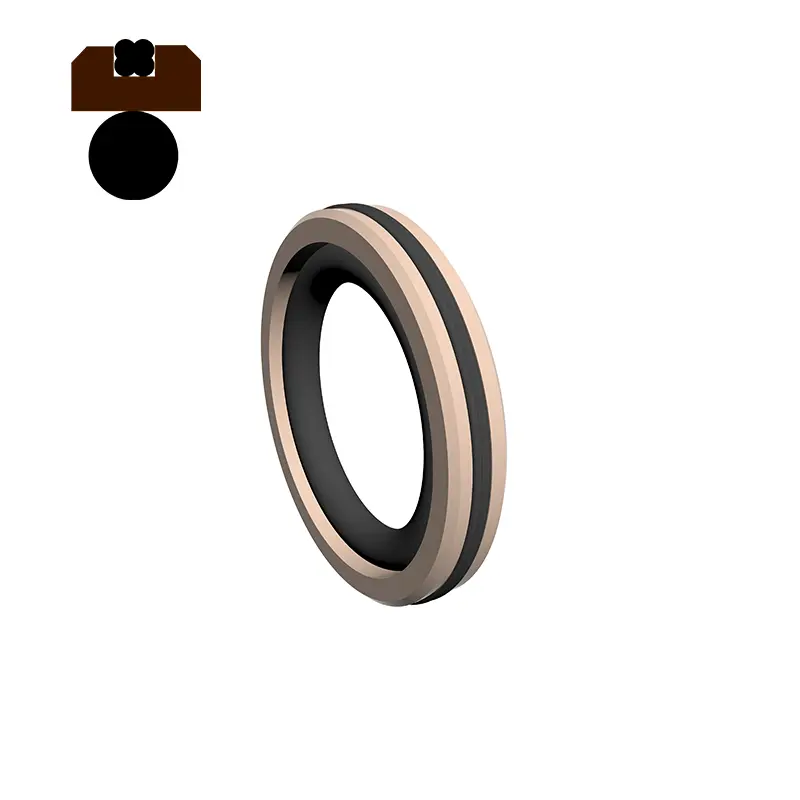

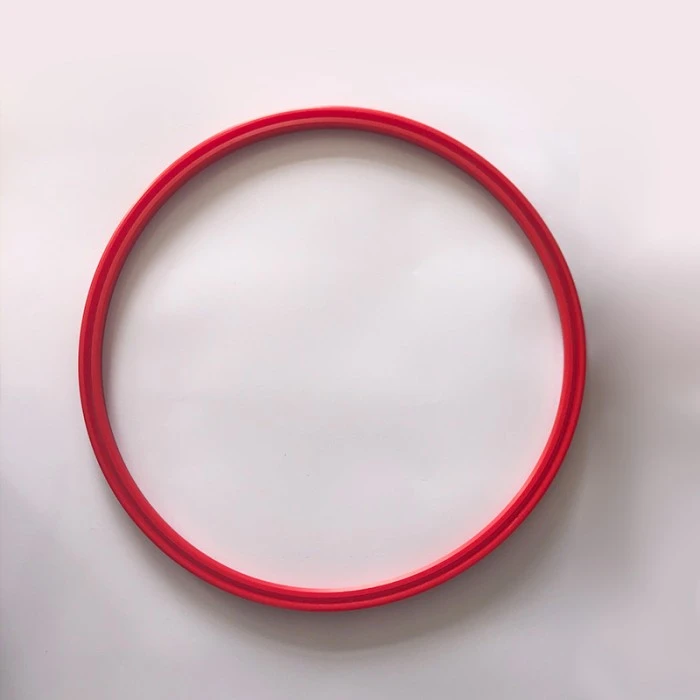

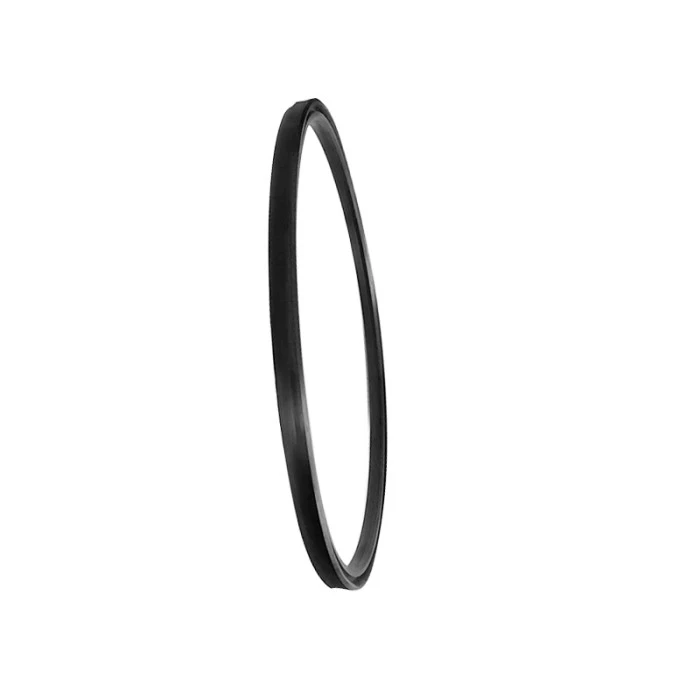

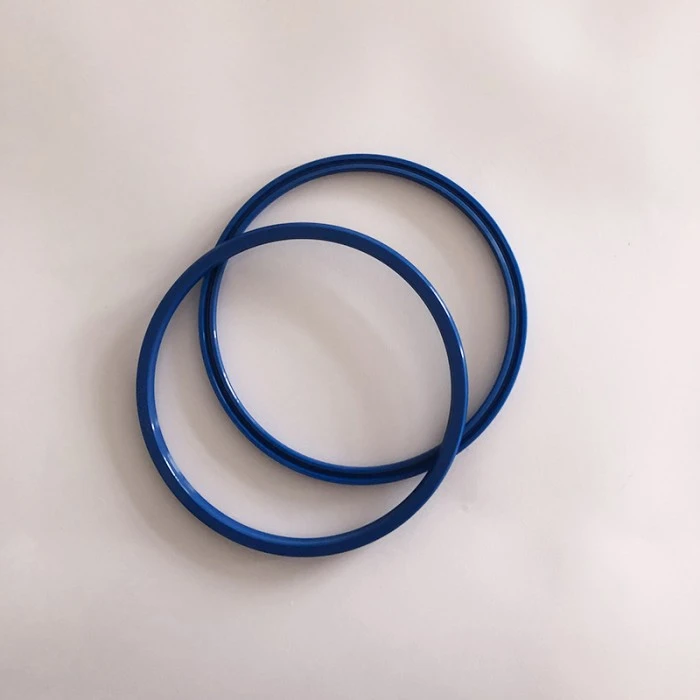

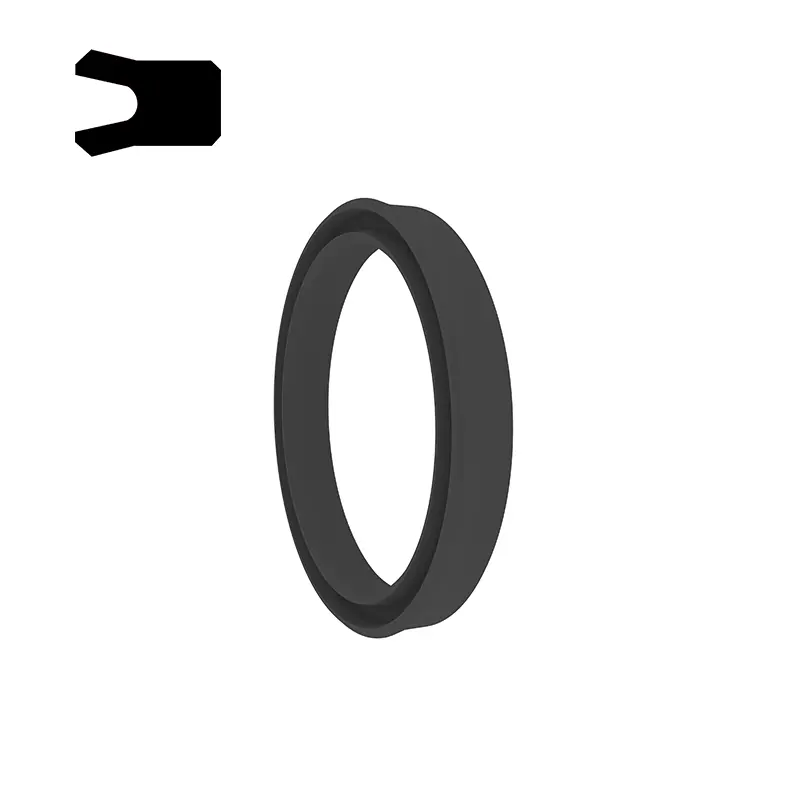

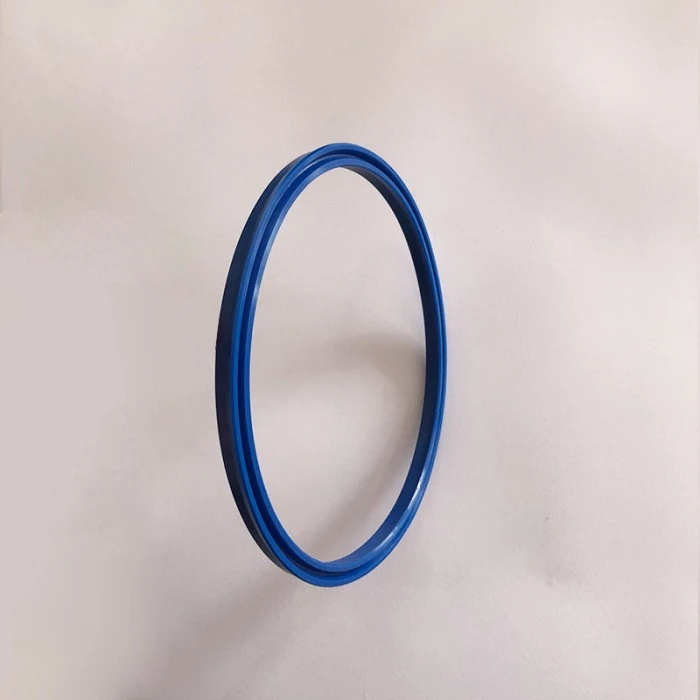

RCBKYタイプシールは、穴とシャフトの両方の対称シールであり、優れた動的および静的シーリング性能を備えています。主に大径シーリングに使用され、材料はニトリルゴム(NBR)です。

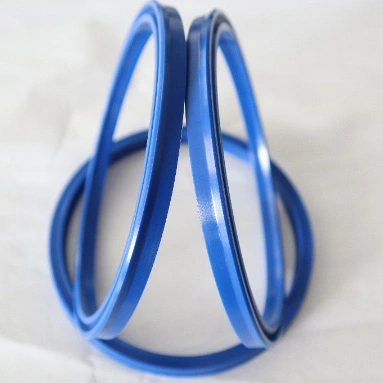

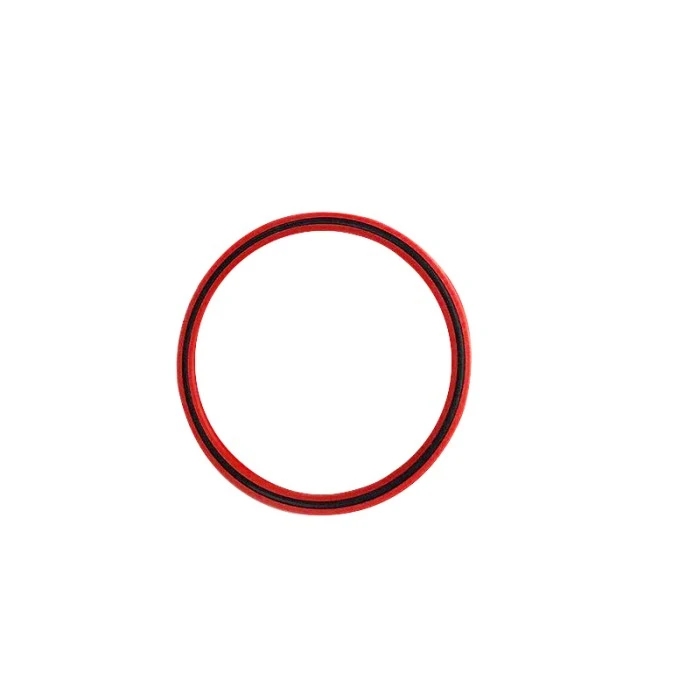

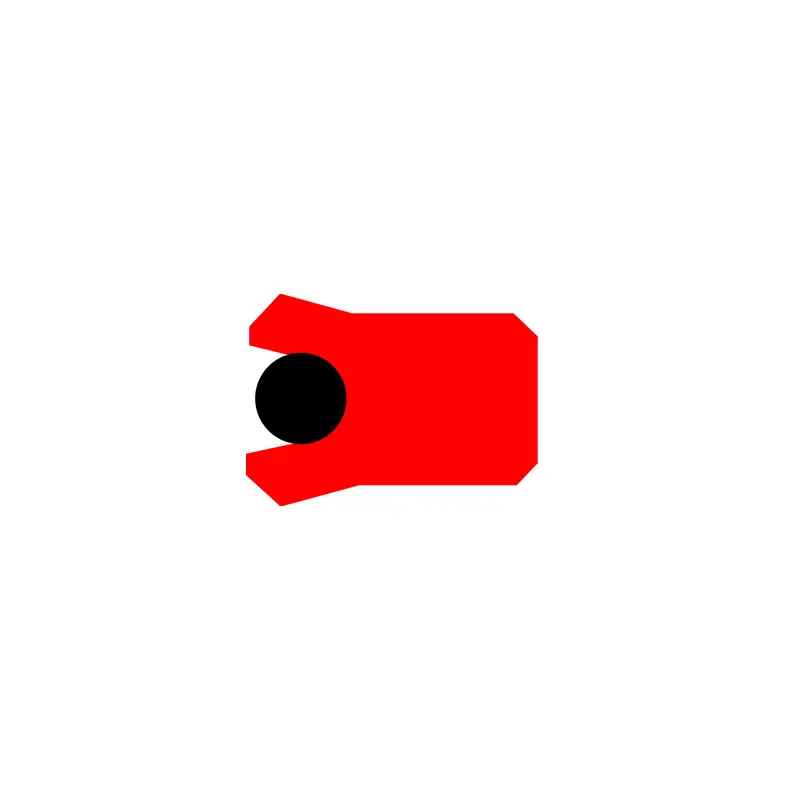

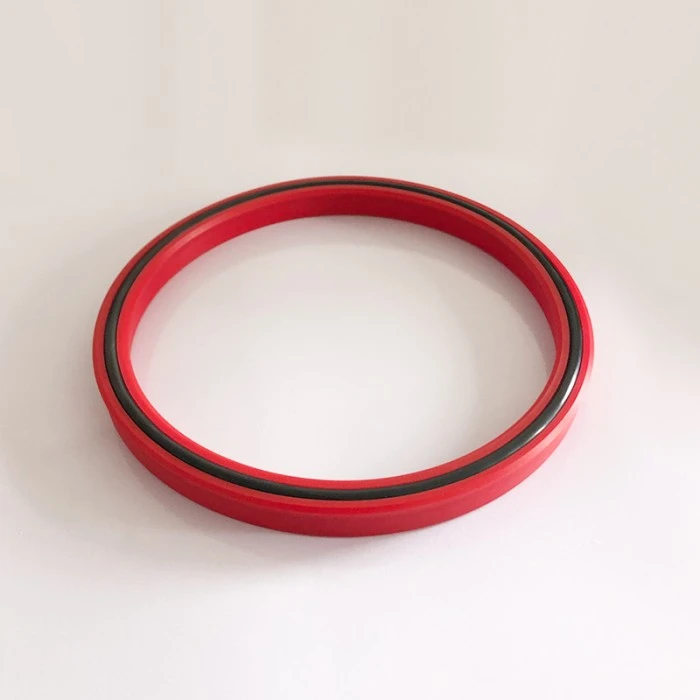

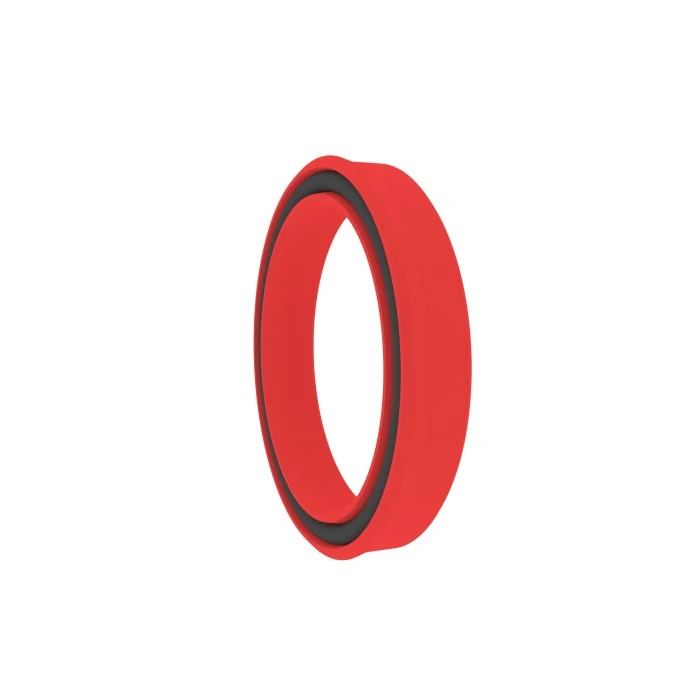

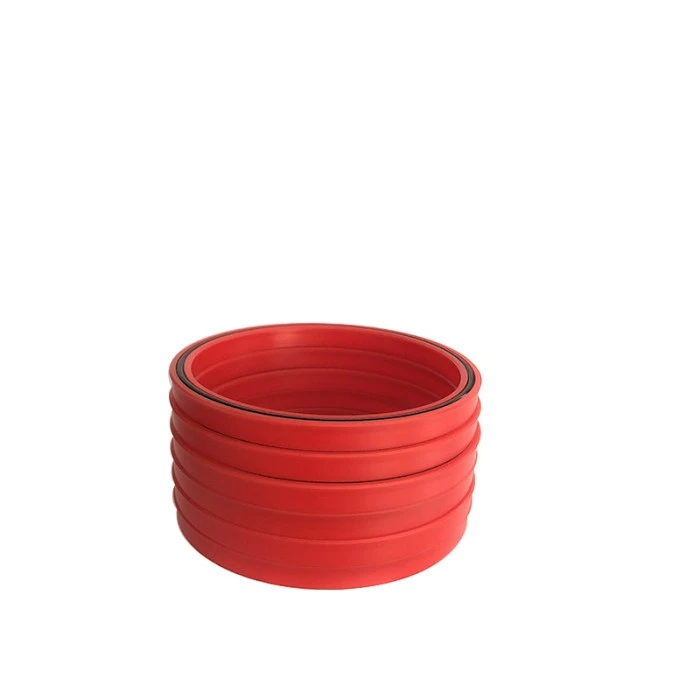

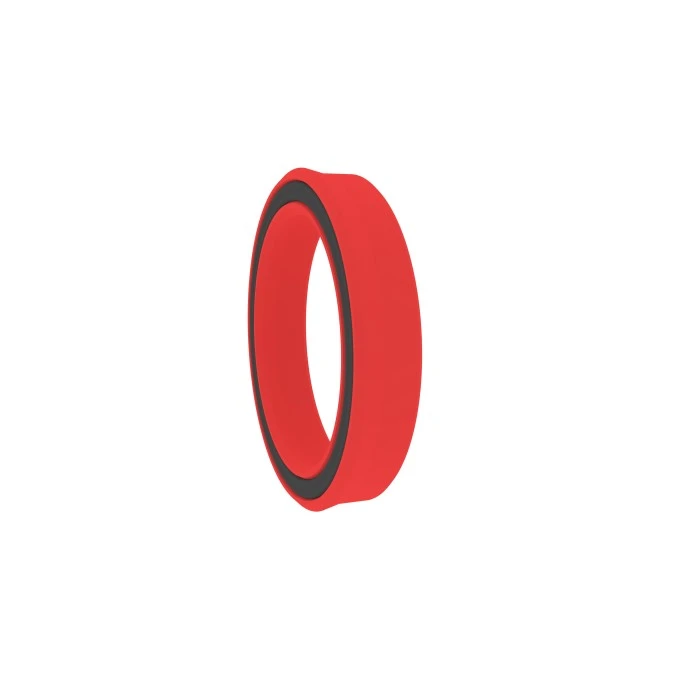

BAタイプのシールは、主にプランガー、ピストンロッド、鍛造機、歩行装置用の油圧機器を密閉するために使用される穴とシャフトの両方の対称シールです。特徴:
1。振動荷重と圧力ピークに敏感ではありません
2。優れた排出能力
3.荷重なしおよび低温下でのより良いシーリング
過酷な労働条件に適しています

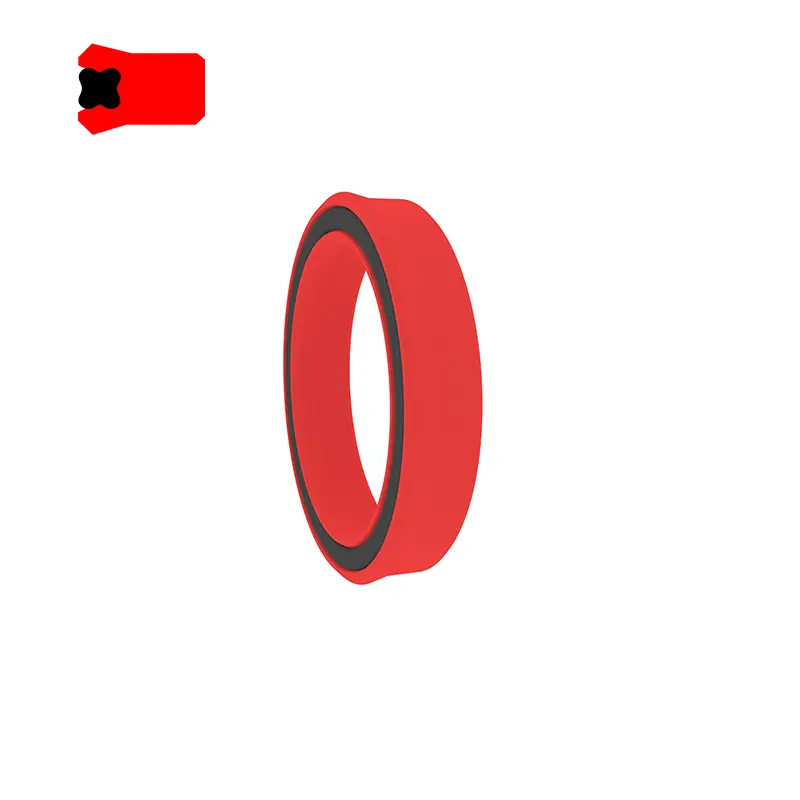

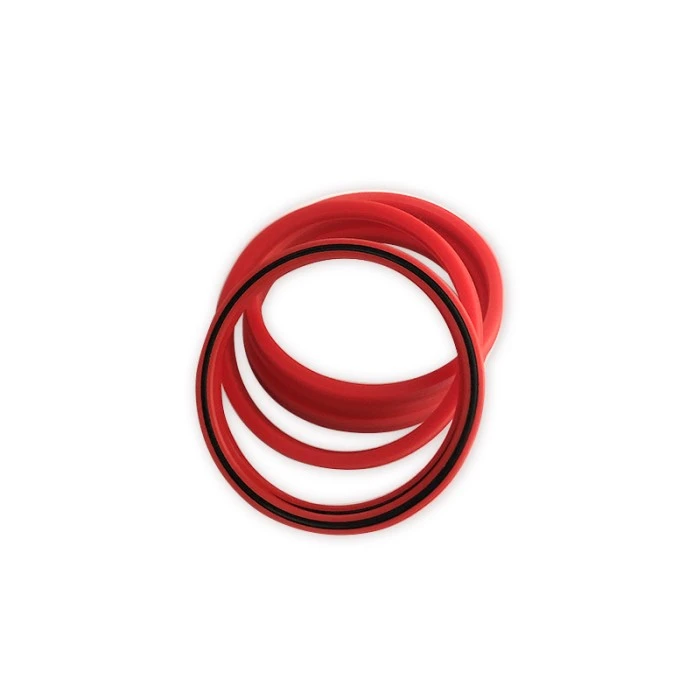

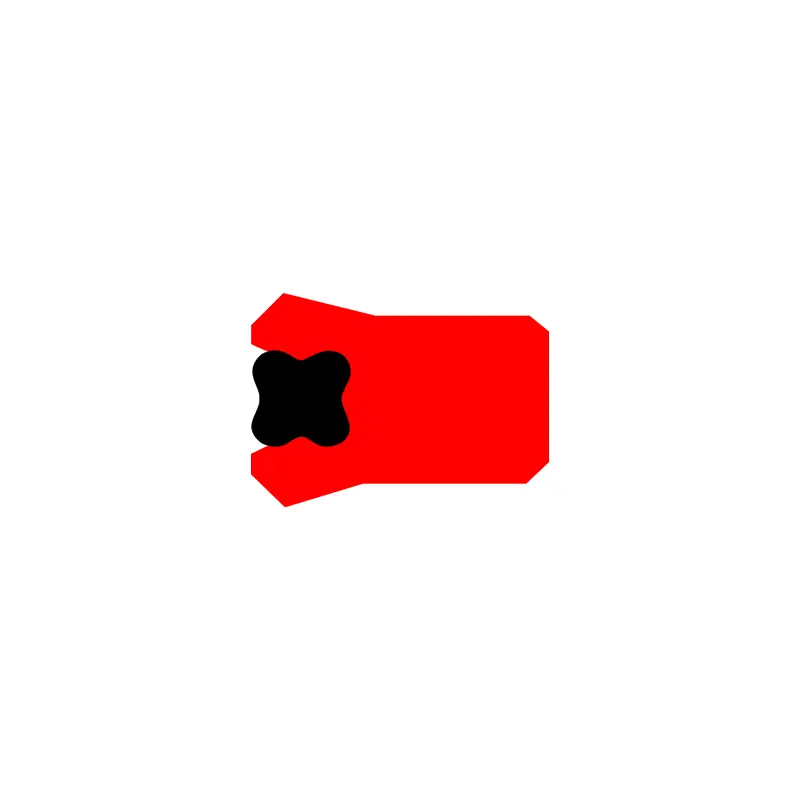

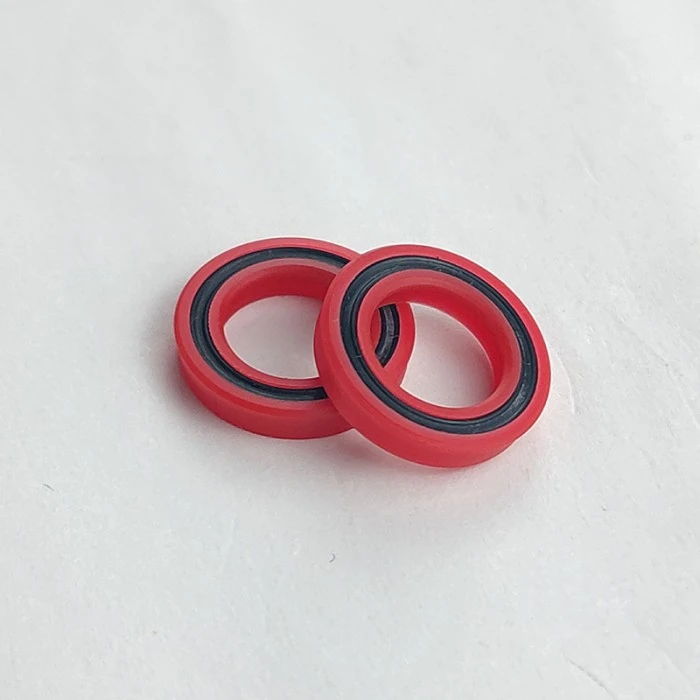

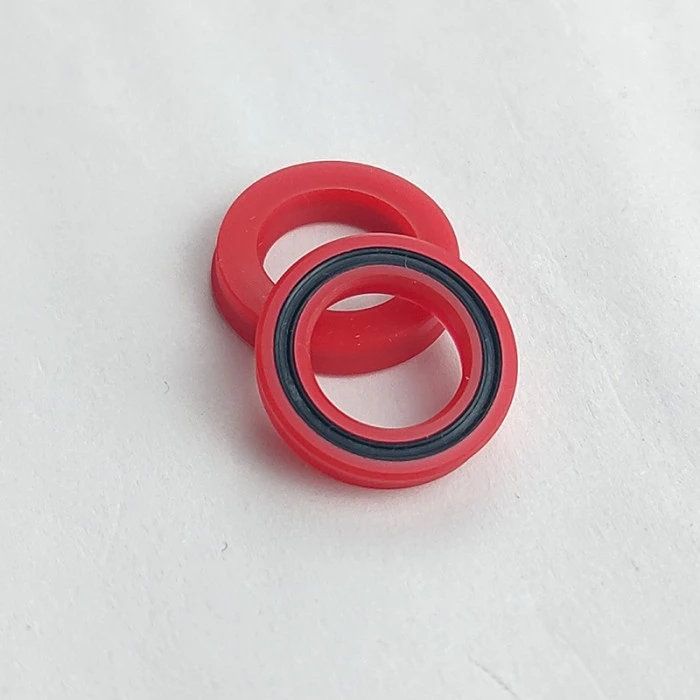

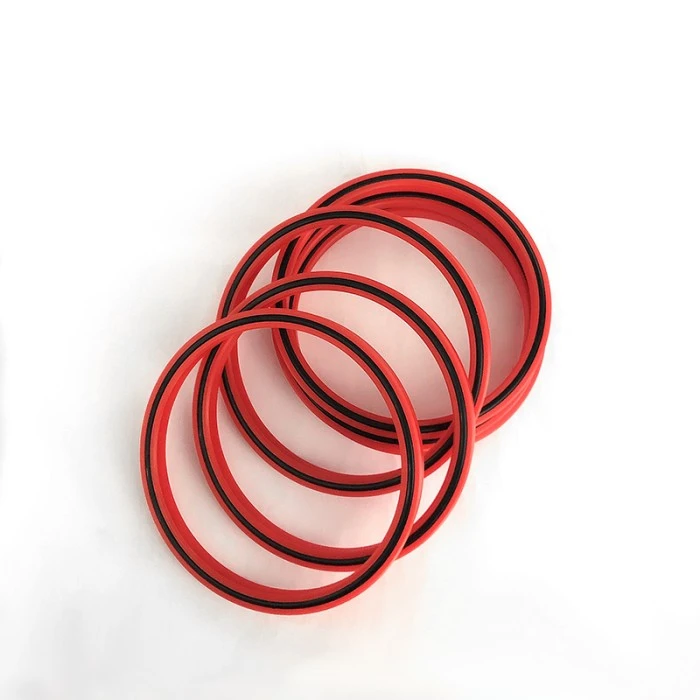

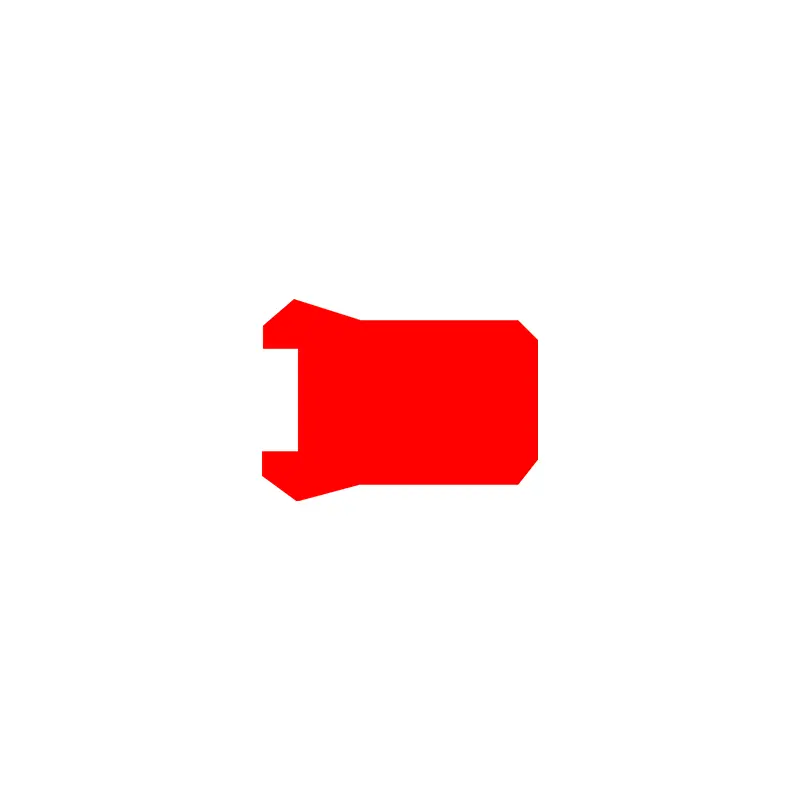

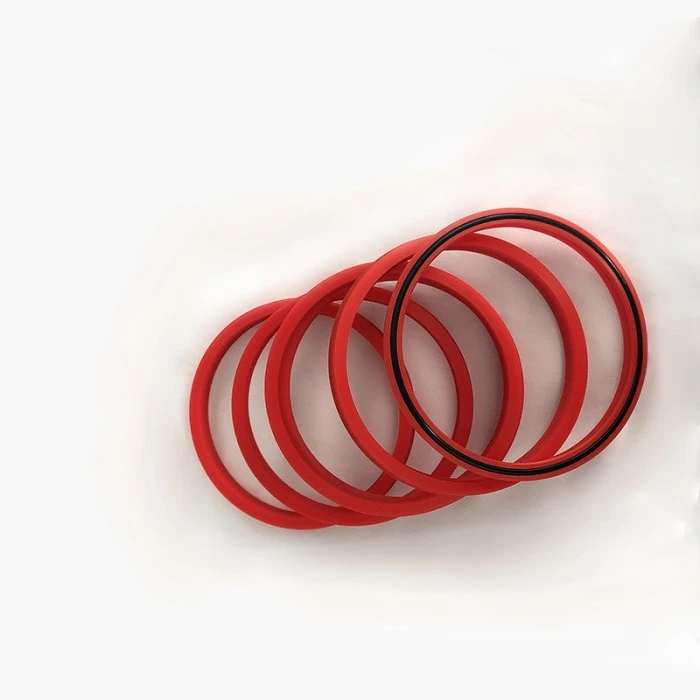

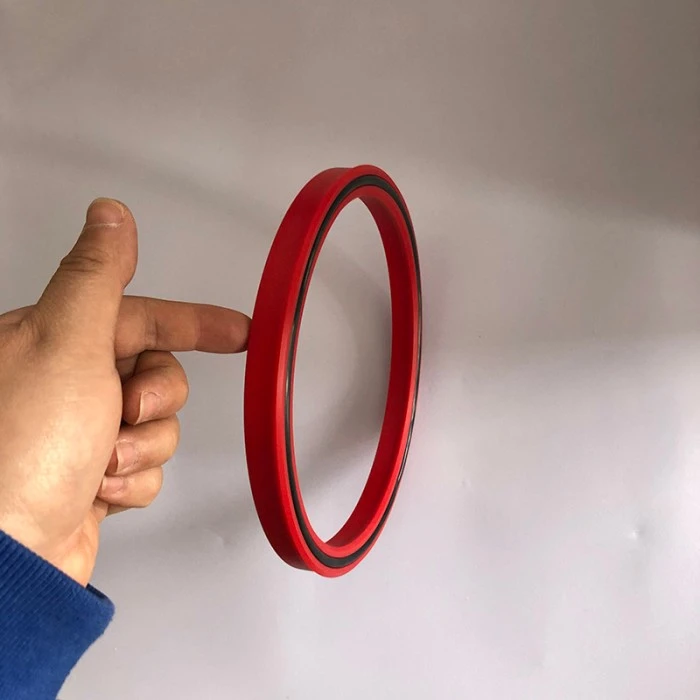

Vadシールは、穴とシャフトの両方の対称シールです。これは、リップシールのさらなる開発の結果です。星のリングは放射状の力の役割を果たし、シーリングリップの摩耗を補います。システム圧力は、圧縮および変形した星リングを介してシーリングリップに伝達されるため、高圧および低圧シーリング性能は優れています。主に、柱、ピストンロッド、鍛造機、散歩装置用の油圧機器の密閉に使用されます。材料は次のとおりです。ポリウレタン材料(PU) +ニトリルゴム(NBR)、特徴:
1。振動荷重と圧力ピークに敏感ではありません
2。優れた排出能力
3.荷重なしおよび低温下でのより良いシーリング
4。過酷な労働条件に適しています
5。長寿命。

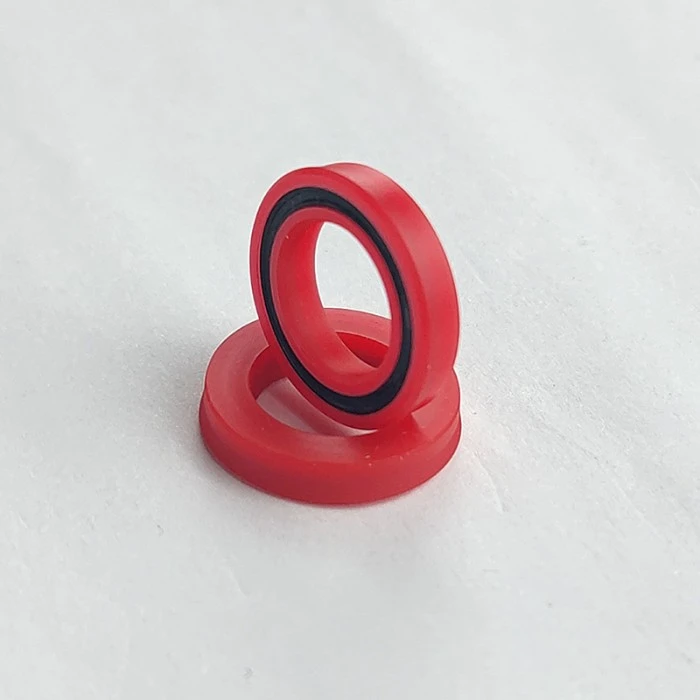

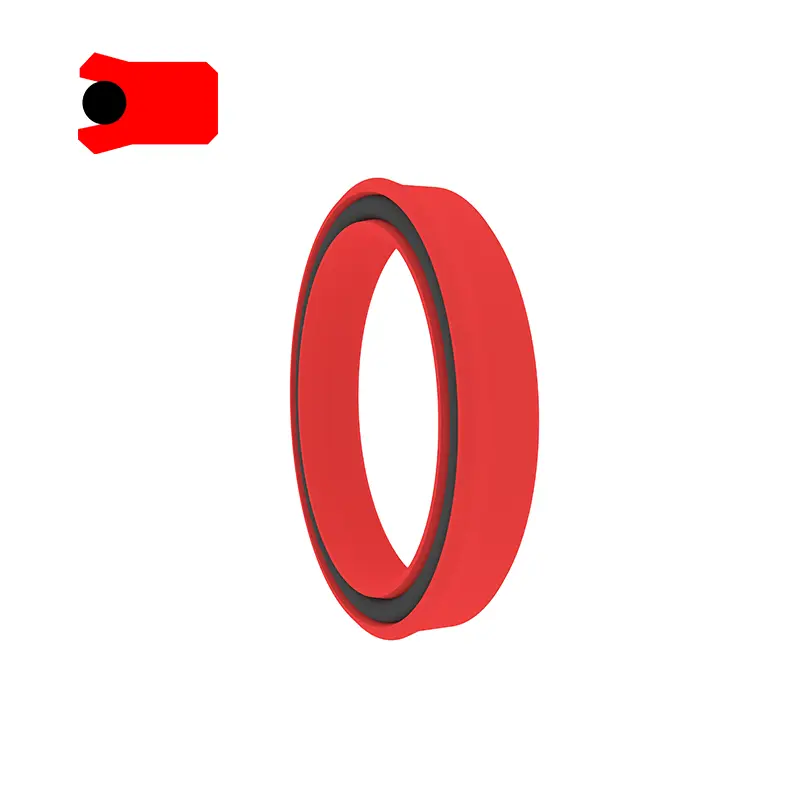

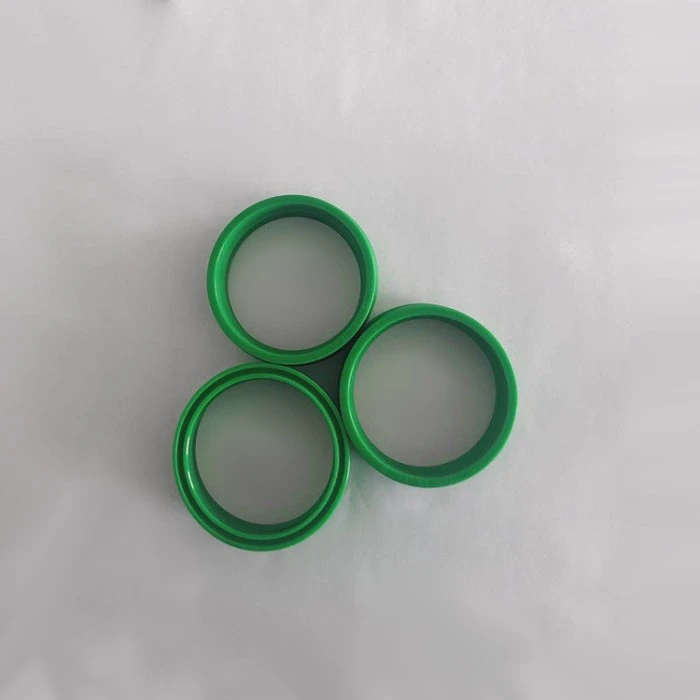

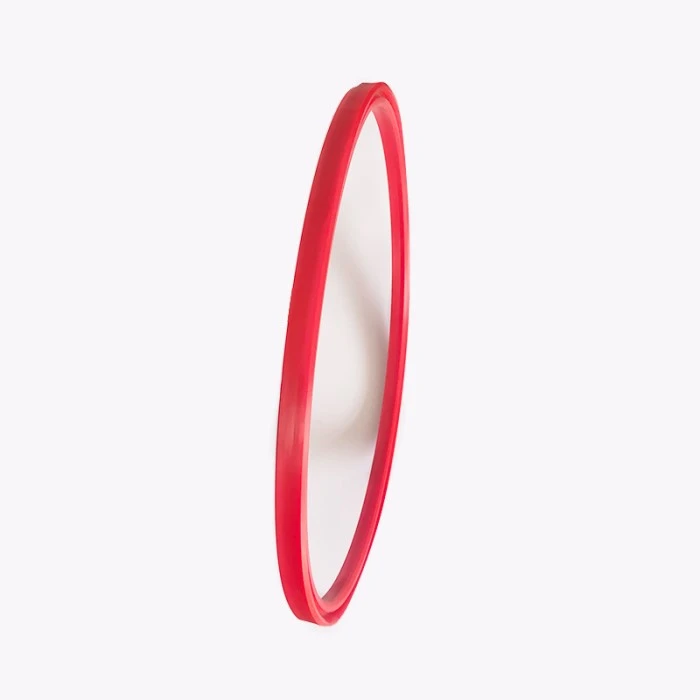

KI-Aタイプシールは、穴とシャフトの両方の対称シールであり、主に工学機械、工業用車両、ダンプトラック、農業機械、クレーン、射出成形機、伸縮性シリンダー、ステアリング油圧シリンダーなどで使用されます。材料はポリウレタン(PU)、特徴です。
1.優れた動的および静的シーリングパフォーマンス
2。コンパクトな構造、溝の地面により、より高い表面粗さが可能になります
3。空洞の限られた放射状寸法空間の設計
製品機能とアプリケーション:
材料の選択:
そして
標準材料:ポリウレタン材料PUその他のオプション材料:ニトリルゴムR01、Fluorubber R02(当社に相談してください)
うーん
標準材料:ニトリルゴムR01その他のオプション材料:ポリウレタン材料PU、Fluorubber R02
ba
ポリウレタン材料PU +ニトリルゴムR01
注文例:
注文例:ホールシャフトユニバーサルシールUN50×65×10PU(DXDXH) +材料コード
注文例:ホールシャフトユニバーサルシールUHS50×60x6 R01(DXD×H) +材料コード
rcbky
ba
注文例:BA50×60×10(d×d×h)
何
to-a

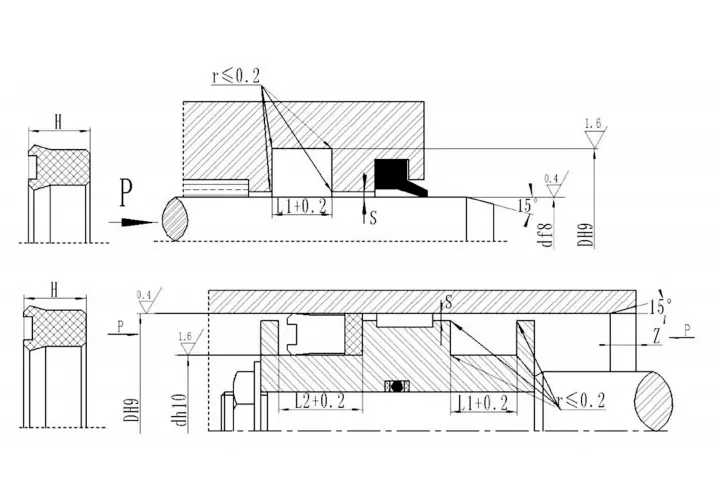

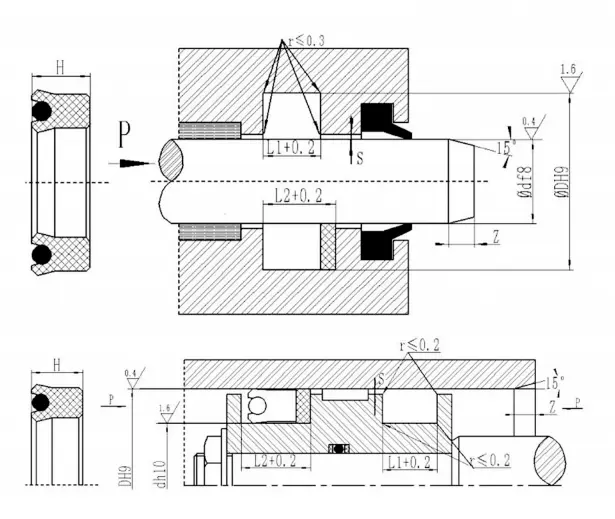

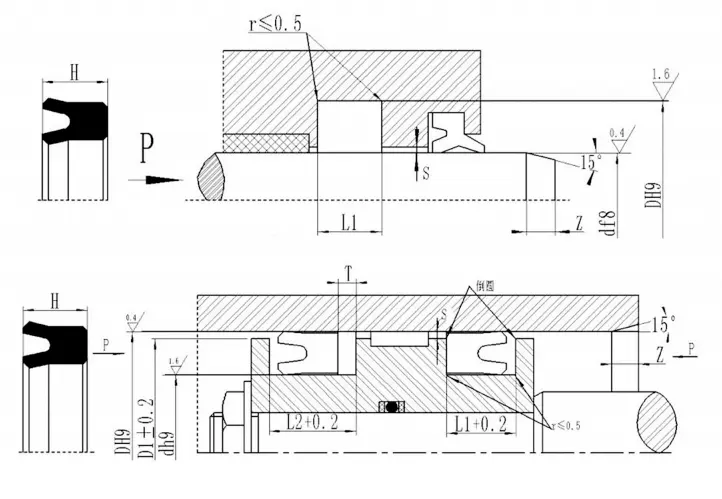

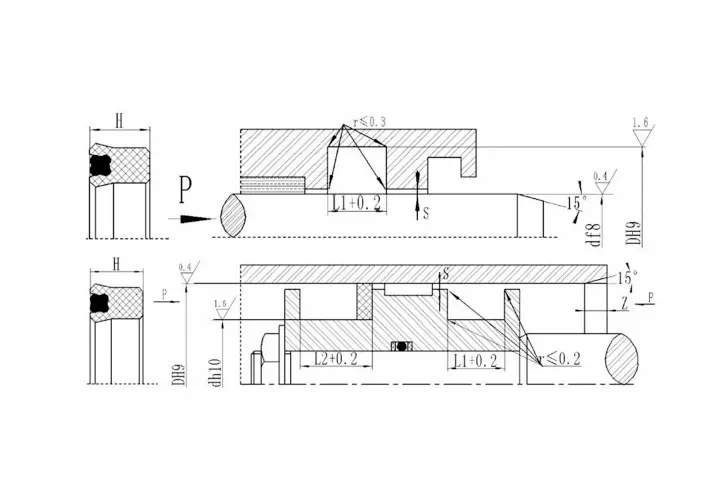

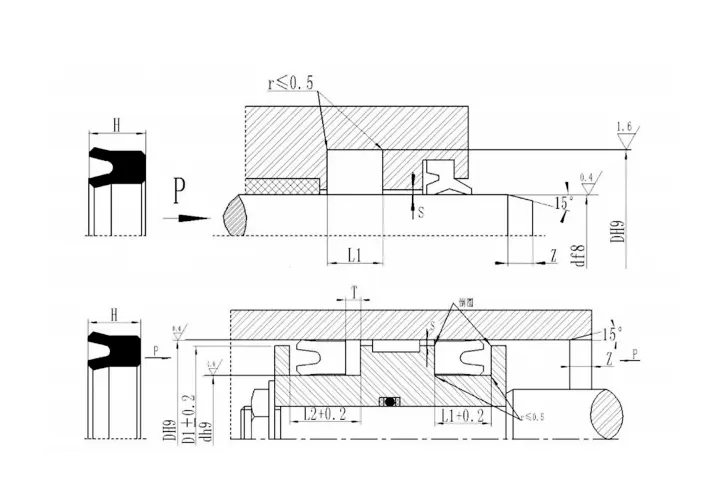

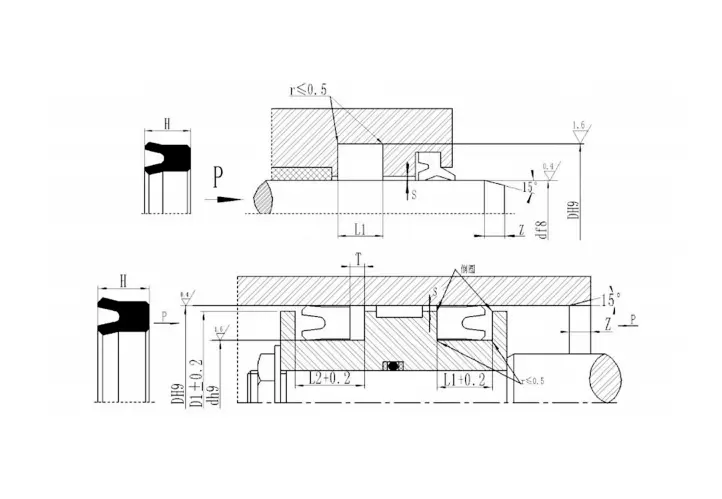

仕様と寸法:
うーん仕様と溝の寸法 | ||||||||||||||
製品番号 | d | D | H | L1 | L2 | T |
|
製品番号 | d | D | H | L1 | L2 | T |
uhs-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
uhs-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
uhs-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
uhs-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
uhs-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
標準サイズのテーブル注文例:RCBKY 800×770×18(d×d×h) | |||||||
製品番号 | D | d | H | から | L1 | L2 | zmin |
rcbky250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
rcbky255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
rcbky275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
rcbky305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
rcbky325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
rcbky345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
rcbky350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
標準サイズのテーブル | ||||||||||||||||||
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 |
標準サイズのテーブル順序付け例:VAD 65×75×8(d×d×h) | ||||||||||||||||||
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
注:回転シールはこのテーブルに限定されず、任意のサイズで提供できます。 |
仕様の注文例:KI-A 50×60×7(d×d×h) | |||||||||||||||||||||||
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
